СИСТЕМА ВОЗДУШНОГО ОХЛАЖДЕНИЯ ПРОЦЕССОРА С ARGB-ПОДСВЕТКОЙ
Система воздушного охлаждения процессора с поддержкой ШИМ и ARGB-подсветкой на верхней и боковой панелях корпуса. В основе конструкции — технология Heat Core Touch Technology (HCTT) с применением 4 сверхэффективных тепловых трубок. Чёрная окраска рёбер радиатора помогает лучше поглощать тепло и повышает общую эффективность охлаждения. Верхняя панель системы охлаждения обеспечивает однонаправленное движение воздуха, чтобы ускорить рассеивание тепла от процессора и улучшить эффективность охлаждения.
• RGB-подсветка на верхней и боковой панелях системы охлаждения придаёт стильный и уникальный вид всей системе
• Для управления подсветкой можно использовать один из встроенных режимов или подключить систему охлаждения к совместимому с Addressable RGB хабу или материнской плате
• Технология Heat Core Touch Technology (HCTT) с 4 сверхэффективными тепловыми трубками
• Верхняя панель системы охлаждения обеспечивает однонаправленное движение воздуха, чтобы ускорить рассеивание тепла от процессора
• Усовершенствованная конструкция ребер для оптимального охлаждения
• Черное покрытие ребер улучшает эффективность рассеивания тепла
• Величина отвода тепловой мощности (TDP): до 145 Ватт
Технические характеристики могут быть изменены без предварительного уведомления.
Продукты и модели могут варьироваться в зависимости от вашего региона.
Для большей информации свяжитесь с местными магазинами.
-
Особенности
-
Видео
-
Спецификации
-
Руководство Пользователя
-
Обзоры
Особенности
СТИЛЬНАЯ RGB-ПОДСВЕТКА
В верхней части системы охлаждения расположена диагональная RGB-полоска, а на боковой панели — светодиодное RGB-кольцо вокруг вентилятора. Подсветка придаёт более стильный и “динамичный” вид всему ПК.
АДРЕСУЕМАЯ RGB ПОДСВЕТКА
Подключение системы к материнским платам с поддержкой ARGB-подсветки, включая ASUS Aura Sync, MSI Mystic Light Sync и Gigabyte RGB Fusion, при помощи 3-пинового коннектора XWD даст вам возможность выбрать любой из 16,8 млн цветов и оттенков!
3-пиновый коннектор XWD для ARGB-подсветки
УЛУЧШЕННАЯ ВЕНТИЛЯЦИЯ ЗА СЧЁТ КОНСТРУКЦИИ ВЕРХНЕЙ ПАНЕЛИ
Верхняя панель системы охлаждения обеспечивает однонаправленное движение воздуха, чтобы ускорить рассеивание тепла от процессора и улучшить эффективность охлаждения
ТЕХНОЛОГИЯ HEAT CORE TOUCH (HCTT)
4 тепловые трубки создают идеально плоскую и гладкую поверхность и плотно прилегают к процессору.
Такая конструкция помогает обеспечить максимально эффективное рассеивание тепла.
СТИЛЬНАЯ RGB-ПОДСВЕТКА
В верхней части системы охлаждения расположена диагональная RGB-полоска, а на боковой панели — светодиодное RGB-кольцо вокруг вентилятора. Подсветка придаёт более стильный и “динамичный” вид всему ПК.
УЛУЧШЕННАЯ ВЕНТИЛЯЦИЯ ЗА СЧЁТ КОНСТРУКЦИИ ВЕРХНЕЙ ПАНЕЛИ
Верхняя панель системы охлаждения обеспечивает однонаправленное движение воздуха, чтобы ускорить рассеивание тепла от процессора и улучшить эффективность охлаждения
ТЕХНОЛОГИЯ HEAT CORE TOUCH (HCTT)
4 тепловые трубки создают идеально плоскую и гладкую поверхность и плотно прилегают к процессору.
Такая конструкция помогает обеспечить максимально эффективное рассеивание тепла.
РЁБРА РАДИАТОРА ЧЁРНОГО ЦВЕТА
Усовершенствованная конструкция ребер для оптимального охлаждения.
Чёрная окраска рёбер радиатора помогает лучше поглощать тепло и повышает общую эффективность охлаждения.
МОЩНЫЙ 120-ММ ШИМ-ВЕНТИЛЯТОР
Мощный вентилятор создаёт более сильный поток воздуха, который быстрее рассеивает тепло от алюминиевых рёбер радиатора.
РЁБРА РАДИАТОРА ЧЁРНОГО ЦВЕТА
Усовершенствованная конструкция ребер для оптимального охлаждения.
Чёрная окраска рёбер радиатора помогает лучше поглощать тепло и повышает общую эффективность охлаждения.
СОВМЕСТИМОСТЬ
Система совместима практически со всеми современными системными платами.
Совместимость с процессорами: LGA 2066/2011/115X/775
AM4/AM3+/AM3/AM2+/AM2/FM2/FM1
ПОСТАВЛЯЕТСЯ С ШИМ 4-ПИН РАЗЪЕМОМ
ГАЛЕРЕЯ
Видео
Видео-обзоры
Спецификации
| Название модели | Cylon 4 | |
| Материал основания | Алюминий + HCTT | |
| Материал рёбер радиатора | Алюминий | |
| Тепловые трубки | 4 x 6 мм | |
| Размеры | 126.5 x 76 x 160 мм | |
| Рассчётная мощность теплоотвода | 145 | |
| Вентилятор | ||
|---|---|---|
| Скорость | 800-1800 об/мин | |
| Тип коннектора | 4-пиновый, ШИМ | |
| Размеры | 120 x 120 x 25 мм | |
| Тип подшипника | Гидравлический | |
| Номинальное напряжение | 5 B | |
| Стартовое напряжение | 12 B | |
| Номинальная сила тока | 0.6 A | |
| Энергопотребление | 7.2 Вт | |
| Давление воздуха вентилятора | 0.72-1.21 мм вод. ст. |
|
| Расход воздуха вентилятора | 26.1-52.5 CFM | |
| Уровень шума | 14-26 дБA | |
| Среднее время наработки на отказ | 60000 часов | |
| Сокет | LGA 2066 / 2011 / 1700 / 1200 / 115X AM5 / AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2 / FM1 |
|
| Для совместимости убедитесь, что LGA1700/AM5 указан на упаковке в качестве поддерживаемого совета. | ||
| Код EAN | 4718009159600 |
Руководство Пользователя
Скачать руководство пользователя.
Обзоры
Устройство охлаждения(кулер) Aerocool Cylon 4, 120мм, Ret [cylon 4 argb pwm 4p]
- Вентиляторы: 1шт, 120 мм, 800 — 1800 об/мин; 14 — 26 дБ
- Максимальное тепловыделение ЦП: 145 Вт
- Совместимость: AM5/AM4/1200/1700/1851
- Радиатор: алюминий+медь
- Основание: с открытыми тепловыми трубками, материал — алюминий/медь
- Питание от МП: 4-pin
- Особенности: PWM, с подсветкой
- Высота кулера: 160 мм
Появились вопросы о товаре?
- Вентиляторы: 1шт, 120 мм, 800 — 1800 об/мин; 14 — 26 дБ
- Максимальное тепловыделение ЦП: 145 Вт
- Совместимость: AM5/AM4/1200/1700/1851
- Радиатор: алюминий+медь
- Основание: с открытыми тепловыми трубками, материал — алюминий/медь
- Питание от МП: 4-pin
- Особенности: PWM, с подсветкой
- Высота кулера: 160 мм
Появились вопросы о товаре?
Паспортные характеристики, комплект поставки и цена
| Производитель | AeroCool |
|---|---|
| Название модели, ссылка | Cylon 4 |
| Код модели | Cylon 4 ARGB PWM 4P; EAN: 4718009159600 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA 1700, 1200, 2066, 2011, 115x и 775; AMD: AM5, AM4, AM3+, AM3, AM2+, AM2, FM2, FM1 |
| Охлаждающая способность | TDP 145 Вт |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | нет данных |
| Питание вентилятора | 12 В, 0,6 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 800—1800 об/мин |
| Производительность вентилятора | 44,3—89,2 м³/ч (26,1—52,5 фут³/мин) |
| Статическое давление вентилятора | 7,1—11,9 Па (0,72—1,21 мм вод. ст.) |
| Уровень шума | 14—26 дБА |
| Подшипник вентилятора | гидравлический |
| Среднее время наработки на отказ вентилятора | 60000 часов |
| Размеры охладителя (В×Ш×Г) | 160×127×76 мм |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора) |
| Термоинтерфейс теплосъемника | термопаста в пакетике |
| Подключение | вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате; RGB-подсветка вентилятора: 3-контактный разъем (адресная светодиодная подсветка — общий, данные, питание 5 В) через переходник в разъем на мат. плате или на контроллере |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
узнать цену |
Описание
Поставляется процессорный охладитель в красочно оформленной коробке из среднего по толщине гофрированного картона.

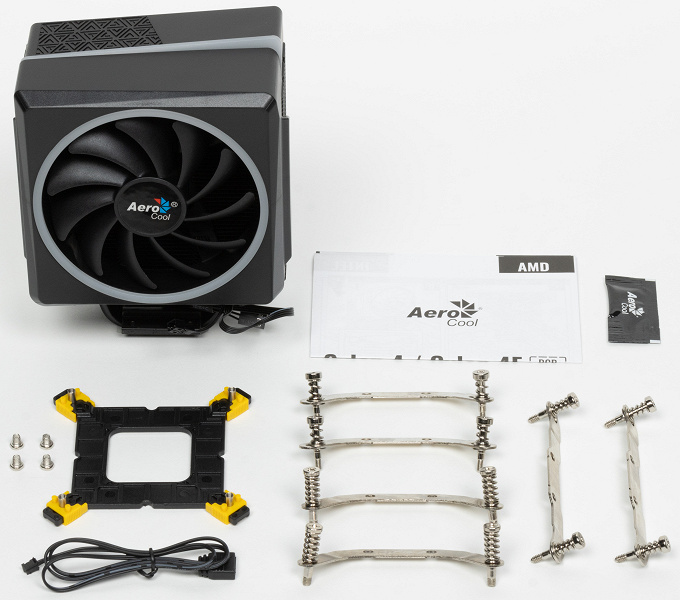

В комплекте есть инструкция по установке в картинках. Крепеж в основном изготовлен из закаленной стали и имеет стойкое гальваническое покрытие. Крепежная пластина на обратную сторону материнской платы выполнена из пластика.

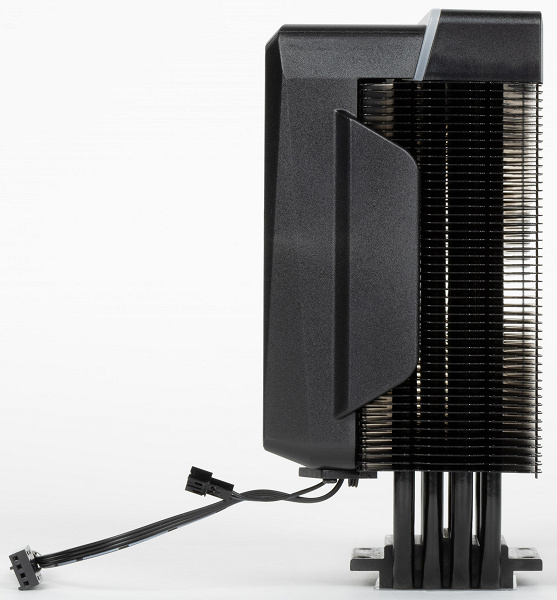

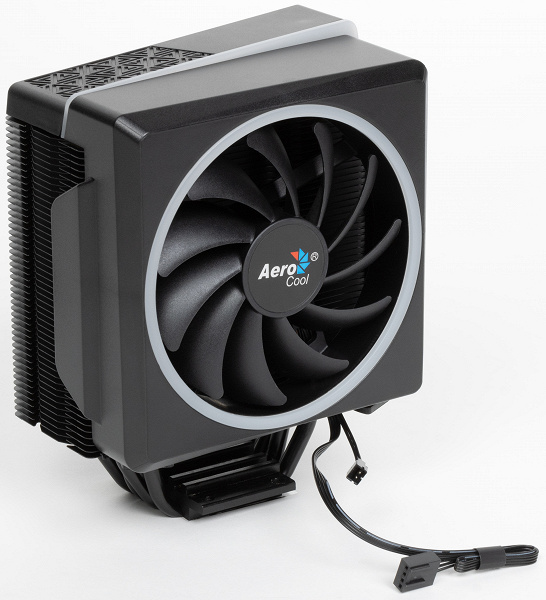

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия.

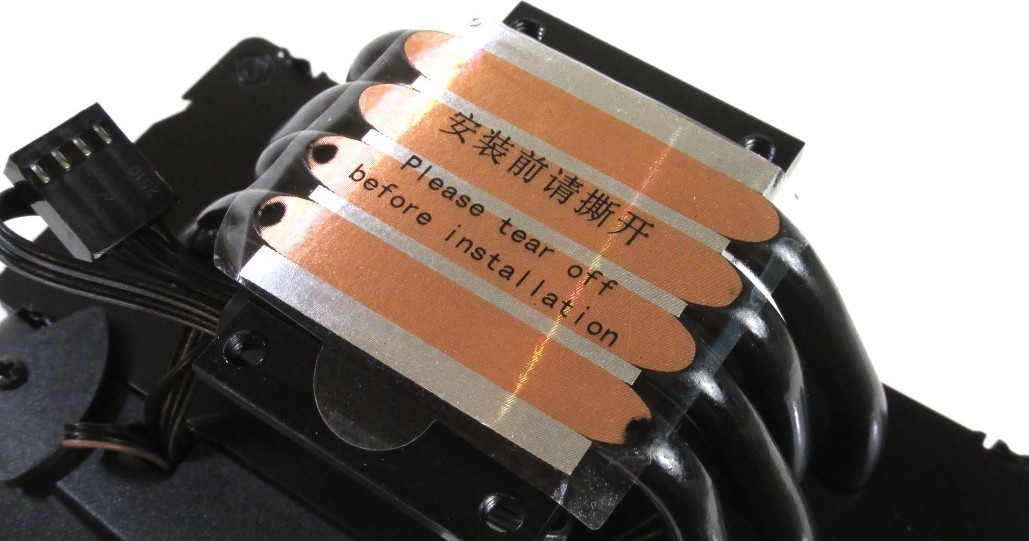

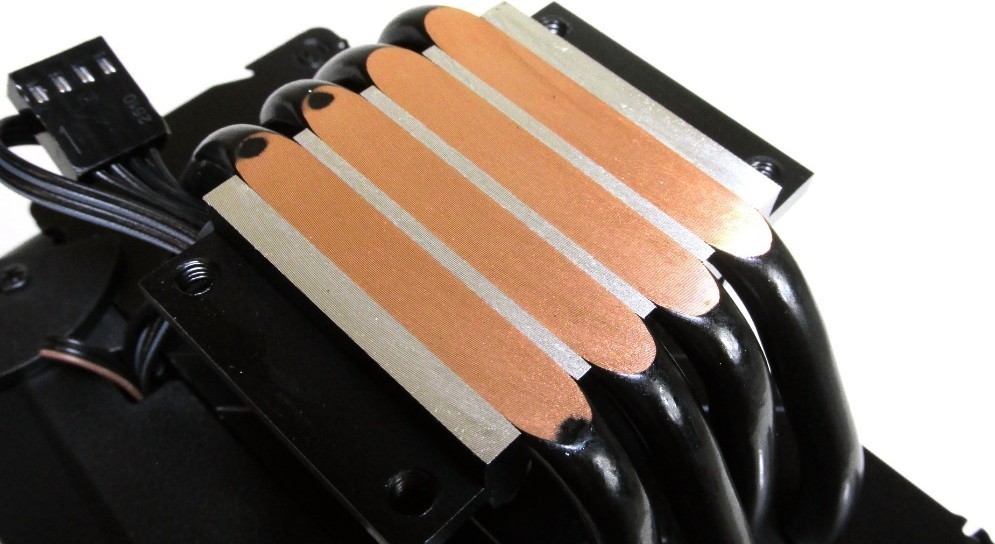

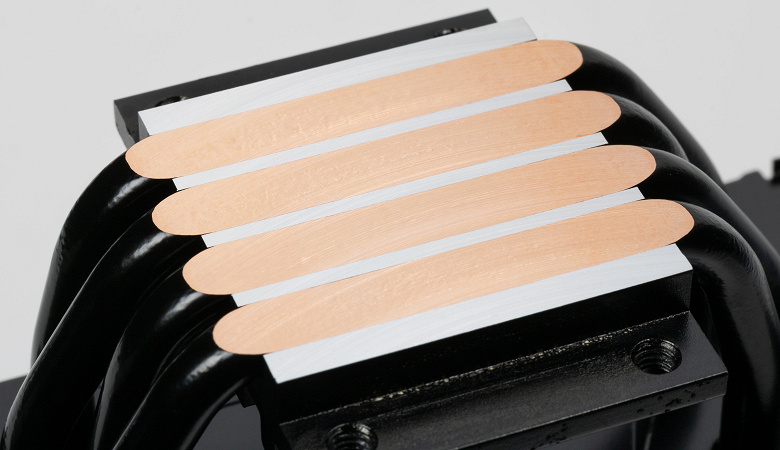

Трубки сошлифованы в плоскость вместе с основанием теплосъемника. Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

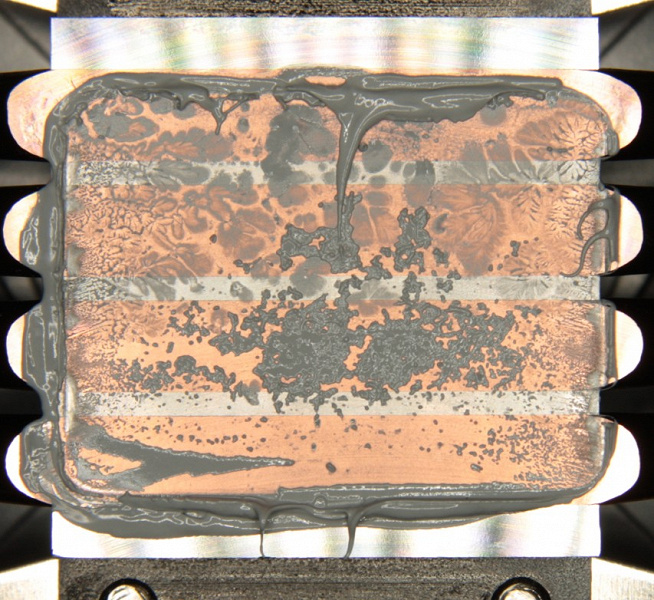

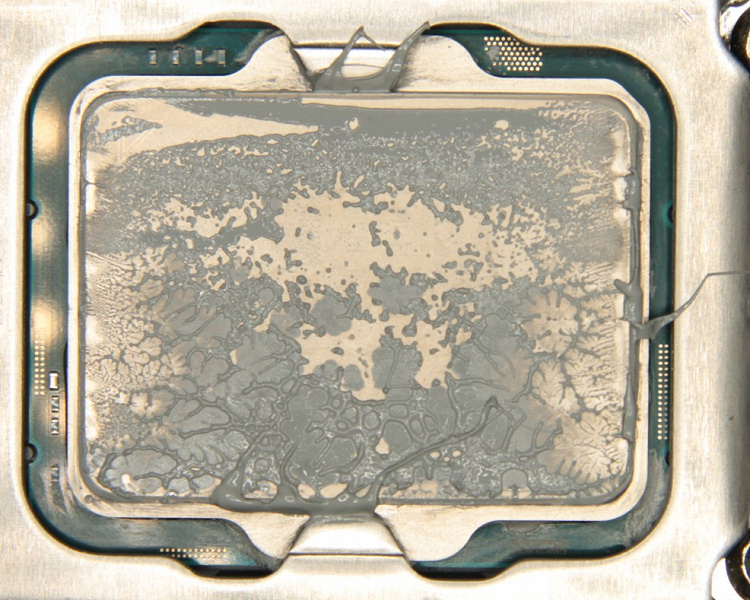

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.
Вся поверхность радиатора, включая пластины, трубки и теплосъемник, но за исключением рабочей плоскости подошвы теплосъемника имеет черное полуматовое лакокрасочное покрытие. Это в какой-то степени улучшает теплоотдачу за счет излучения. Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки. Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

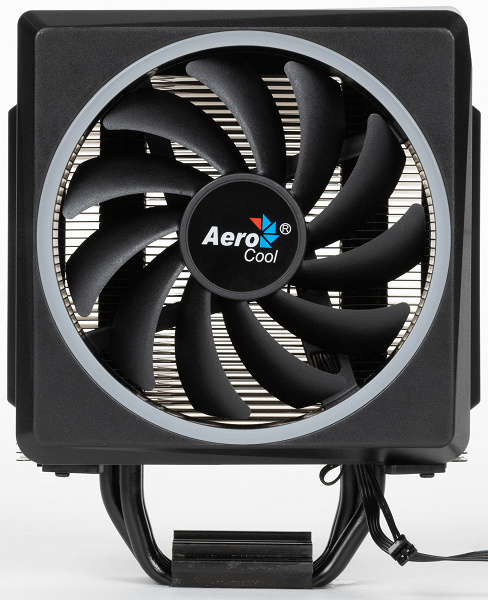

Условно можно считать, что типоразмер комплектного вентилятора 120 мм.
По факту диаметр крыльчатки этого вентилятора где-то на 5 мм меньше, чем у типичного вентилятора 120 мм. К тому же вентилятор интегрирован в кожух сложной конструкции, на котором есть крепежные крылья, поворотные фиксаторы, крышка радиатора, кольцевой и линейный светорассеиватели и несколько адресуемых многоцветных (ARGB) светодиодов.

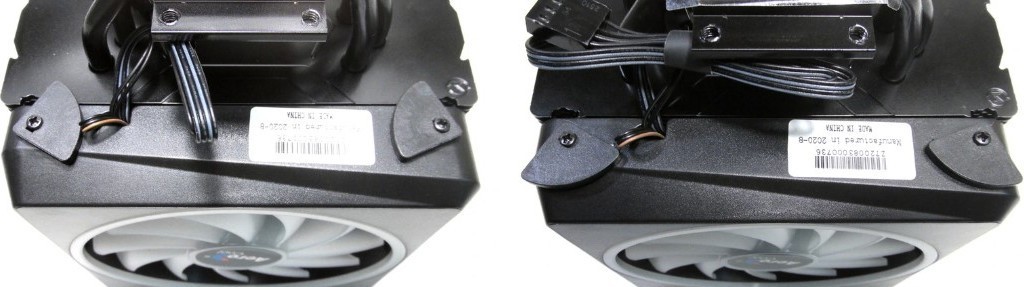

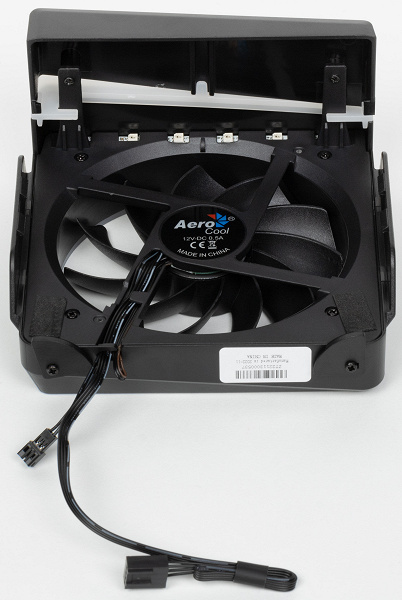

После установки радиатора на процессор этот кожух с вентилятором надвигается сверху на радиатор и дополнительно закрепляется поворотными фиксаторами. Так как дополнительного прижима к радиатору нет, то, чтобы избежать дребезга, в месте прижима кожуха к радиатору есть две прокладки из пористой резины. Конструкция в целом спорная, с одной стороны такой способ установки вентилятора удобнее, чем типичные стальные скобки, но с другой вентилятор на этом кулере на стандартный уже не заменить.
Вентилятор поддерживает регулировку с помощью ШИМ.
Для подключения ARGB-подсветки используется стандартный трехконтактный разъем, расположенный на конце кабеля-переходника. Режим подсветки в варианте по умолчанию (без подключения к материнской плате или к другому контроллеру) можно посмотреть на видео ниже:

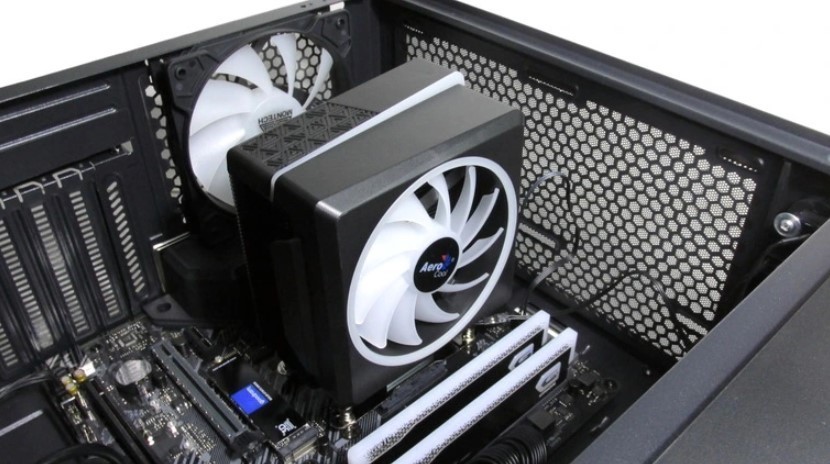

Глубина кулера небольшая, поэтому все разъемы для оперативной памяти сверху не перекрываются. Например в случае материнской платы ASRock Z790 PG Sonic:
Отметим, что конструкция крепежа не очень удачная — винты немного не достают до резьбовых гнезд, приходится продавливать жесткую пружину, удерживая радиатор на процессоре, к тому же прижим четырехточечный, что повышает вероятность перекоса.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
| Масса охладителя (с комплектом креплений на LGA1700), г | 678 |
|---|---|
| Масса только радиатора, г | 448 |
| Размеры площадки теплосъемника, мм | 38×38 |
| Длина кабеля питания вентилятора, см | 25,5 |
| Длина кабеля подсветки вентилятора, см | 3,5 |
| Длина переходника подсветки, см | 60 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

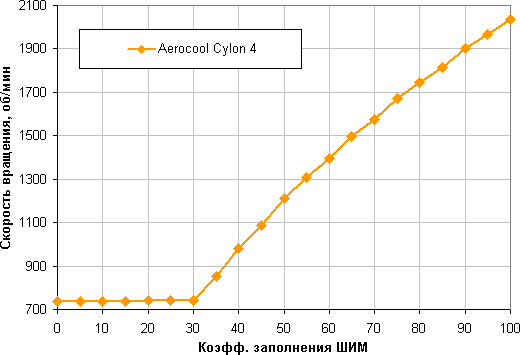

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100% и широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Диапазон регулировки с помощью напряжения в данном случае примерно такой же. Вентилятор останавливается при снижении напряжения до 3,2 В и запускается от 3,3 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

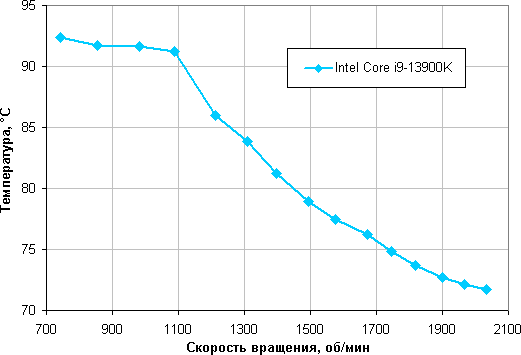

Определение зависимости температуры процессора Intel Core i9-13900K при его полной загрузке от скорости вращения вентилятора(-ов) кулера
В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 45% (а это примерно 1100 об/мин) и ниже, так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C. В условия данного теста максимум потребления по дополнительным разъемам 12 В на мат. плате достигает 202 Вт.

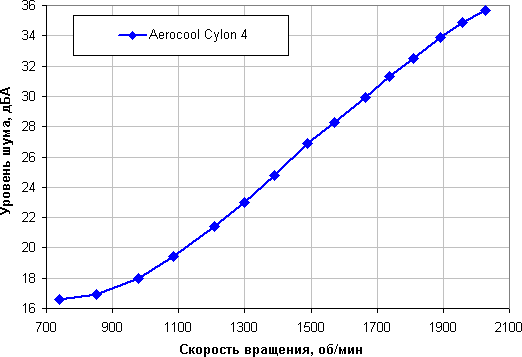

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 15,9 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать не очень громким устройством.

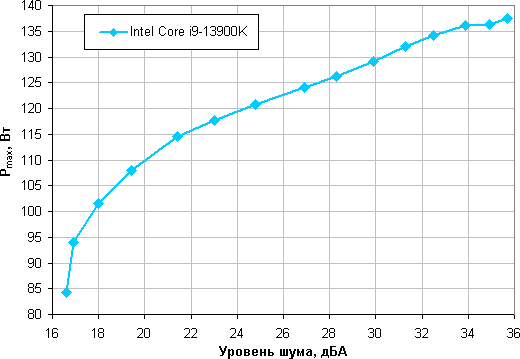

Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 121 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 137 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и для максимальной температуры процессора в 80 °C (в принципе допустимо 100 °C). При снижении температуры воздуха или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Выводы
Для правильного понимания выводов, нужно вспомнить, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (или СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.
На основе воздушного кулера AeroCool Cylon 4 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 121 Вт, а температура воздуха внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн и возможность использования совместно с высокими модулями памяти. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку, имеющую стандартное трехконтактное подключение.
Оглавление
- Вступление
- Упаковка и комплектация
- Внешний вид и особенности конструкции
- Установка и использование
- Подсветка кулера AeroCool Cylon 4
- Краткие технические характеристики
- Тестовый стенд
- Инструментарий и методика тестирования
- Результаты тестирования
- Заключение
Вступление
Компания AeroCool сделала следующий шаг в развитии собственных процессорных систем охлаждения и обновила модельный ряд версиями, соответствующими последней концепции производителя. Новинки не только стали качественнее и солиднее, но и предложили дерзкий дизайн с RGB-подсветкой. Ранее мы уже рассмотрели модели линейки Verkho, являющиеся базовыми решениями, настала очередь кулеров более высокого класса.
Система охлаждения AeroCool Cylon 4 относится к одноименной серии продуктов, которые отличаются строгим внешним видом; их формы грамотно подчеркнуты ничуть не лишней LED-подсветкой во всей ее красе. Разработчики продолжают экспериментировать, и на первый взгляд им удалось нащупать необходимые пропорции и стандарты.
Упаковка и комплектация

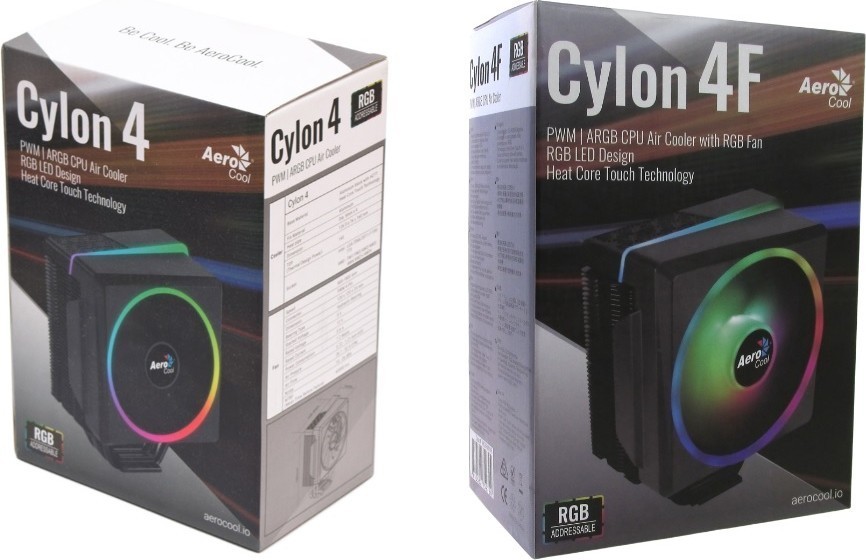

Процессорный кулер AeroCool Cylon 4 поставляется в небольшой цветной упаковке с ярким изображением уникальной подсветки новинки и перечнем особенностей: запоминающийся дизайн, адресуемый RGB и технология прямого контакта.
Познакомится с системой охлаждения более подробно можно благодаря описанию, вынесенному на торцы коробки. Разработчики приводят детальную техническую информацию, расположенную в отдельной таблице.
Из других интересных особенностей AeroCool Cylon 4 стоит отметить черную матовую покраску и трехпиновый коннектор 5V-RGB для подключения к адресуемой подсветке.
Вложенная небольшая картонная коробочка хранит комплектный набор крепления. Первая часть включает пластиковый бэкплейт с необходимыми ушками, в небольшом пакетике находится фирменная термопаста, количества которой хватит на один монтаж.

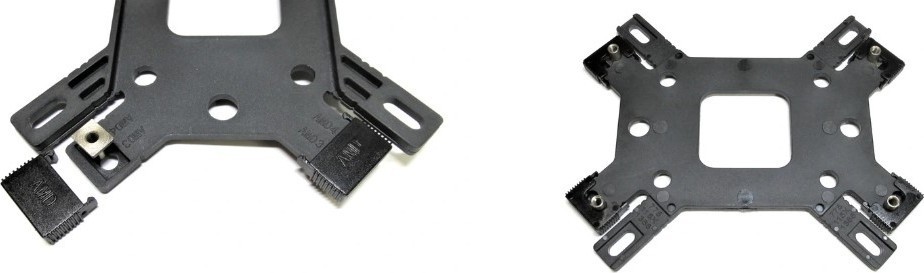

Три пары опорных скоб, рассчитанные на установку кулера на различные процессорные сокеты, помещенные в именные пакетики (AMD, Intel LGA115x, Intel LGA2011-3).
Последние участники списка аксессуаров – бумажное руководство пользователя и переходник-удлинитель для подсветки.

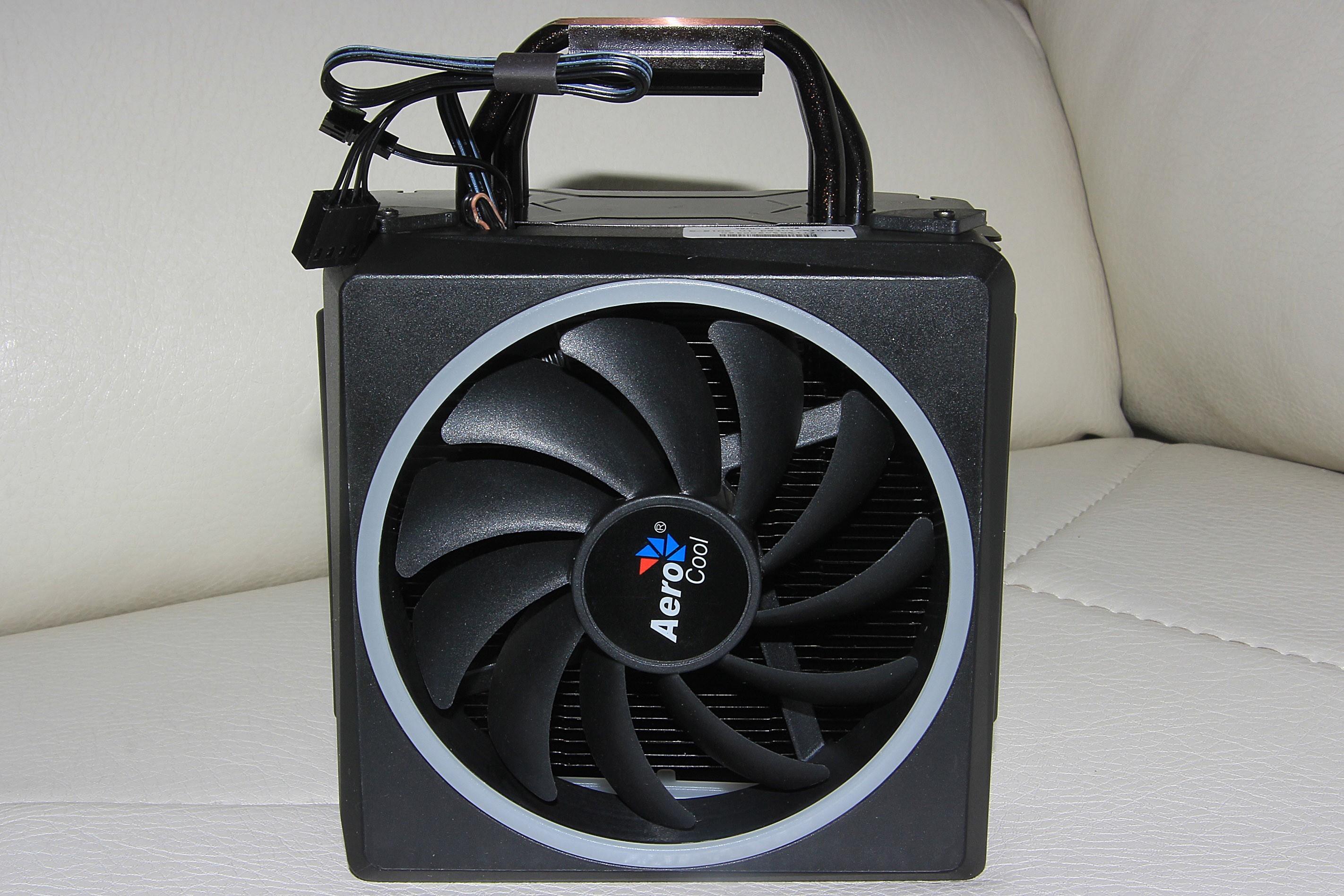

Внешний вид и особенности конструкции
AeroCool Cylon 4 выполнен в футуристичном дизайне и только своей стилистикой напоминает процессорный кулер. Создатели новинки улучшили концепцию последних лет по визуализации радиатора с помощью дополнительной верхней панели, приодев модель в некое подобие брони, которая благодаря удачному сочетанию черного матового и полупрозрачных полос подсветки подчеркнуты логотипом производителя на вентиляторе.

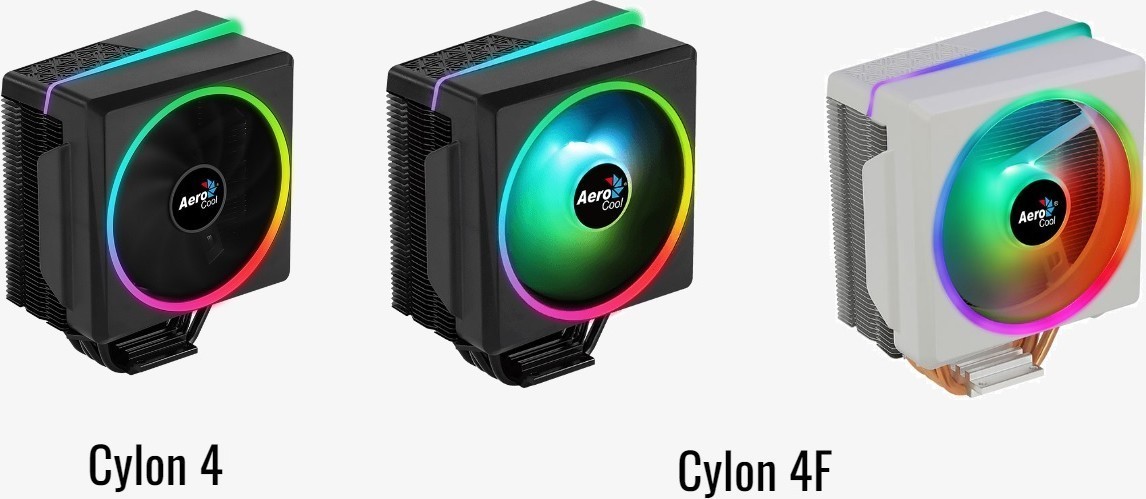

Стоит отметить, что это не единственный представитель линейки Cylon в воздушных система охлаждения. Младшая модель AeroCool Cylon 3 выполнена в низкопрофильном формате Top Down Cooling, обдувающая околосокетное пространство и напрямую подсистему питания, что отлично подходит компактным и недорогим сборкам. Новинка оборудована алюминиевым радиатором и тремя тепловыми трубками с прямым контактом. Скорость вращения регулируется в диапазоне от 600 до 1800 оборотов в минуту. Кулер наделён эффектной RGB-подсветкой, управлять которой можно через материнскую плату. Общие габариты — 126 ? 138 ? 95 мм. Возвращаемся к герою обзора.
Новинка оснащена новым низкопрофильным вентилятором AeroCool с гидравлическим подшипником типоразмера 120 мм, что позволяет кулеру при толщине всего 76 мм не перекрывает соседние слоты DIMM оперативной памяти и быть совместимым со многими материнскими платами.
Двухзональная подсветка ARGB обременяет контуры вентилятора и переднюю часть, позволяя преобразить черный мрак AeroCool Cylon 4.
Для создания глубокого эффекта качественной сборки, в конструкции применена плотная опрессовка ребер радиатора, которую завешает добротная покраска всех соединений и элементов, не оставляя паразитных просветов голого металла.

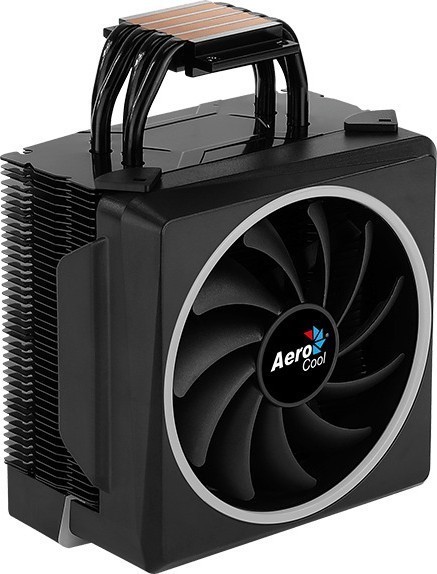

AeroCool Cylon 4 – это классический кулер башенной конструкции с алюминиевым радиатором и тепловыми трубками, пронизывающие тело охладителя.
Новинка получила следующие габариты – высота кулера достигает 155 мм, что позволяет его использовать во множестве компьютерных корпусов, толщина вместе с пластиковой вставкой составляет 76 мм или без нее 53 мм, ширина – 126,5 мм.
Радиатор набран 44 алюминиевыми пластинами со слегка изогнутой формой ребер для увеличения полезной площади соприкосновения с воздушным потоком и повышения эффективности теплоотвода: каждая имеет толщину 0,5 мм с межреберным расстояние ~2,3 мм. Пронизывают AeroCool Cylon 4 четыре тепловые трубки диаметром 6 мм в шахматном порядке. Толщина самого радиаторного тела составляет 11 см.
Немаловажное значение имеет и отдельный радиатор, располагаемый в основании кулера, который получил поперечное расположение пластин.
Покраска AeroCool Cylon 4 выполнена на отличном уровне. Основание радиатора вместе с тепловыми трубками идеально подогнаны. Применяется технология прямого контакта.
Непосредственно полировка выполнена на хорошем уровне, но присутствует небольшой горб в центре основания.
Визуальная декорация, выступающая единым элементом с вентилятором, фиксируется боковыми держателями и парой ограничителями.

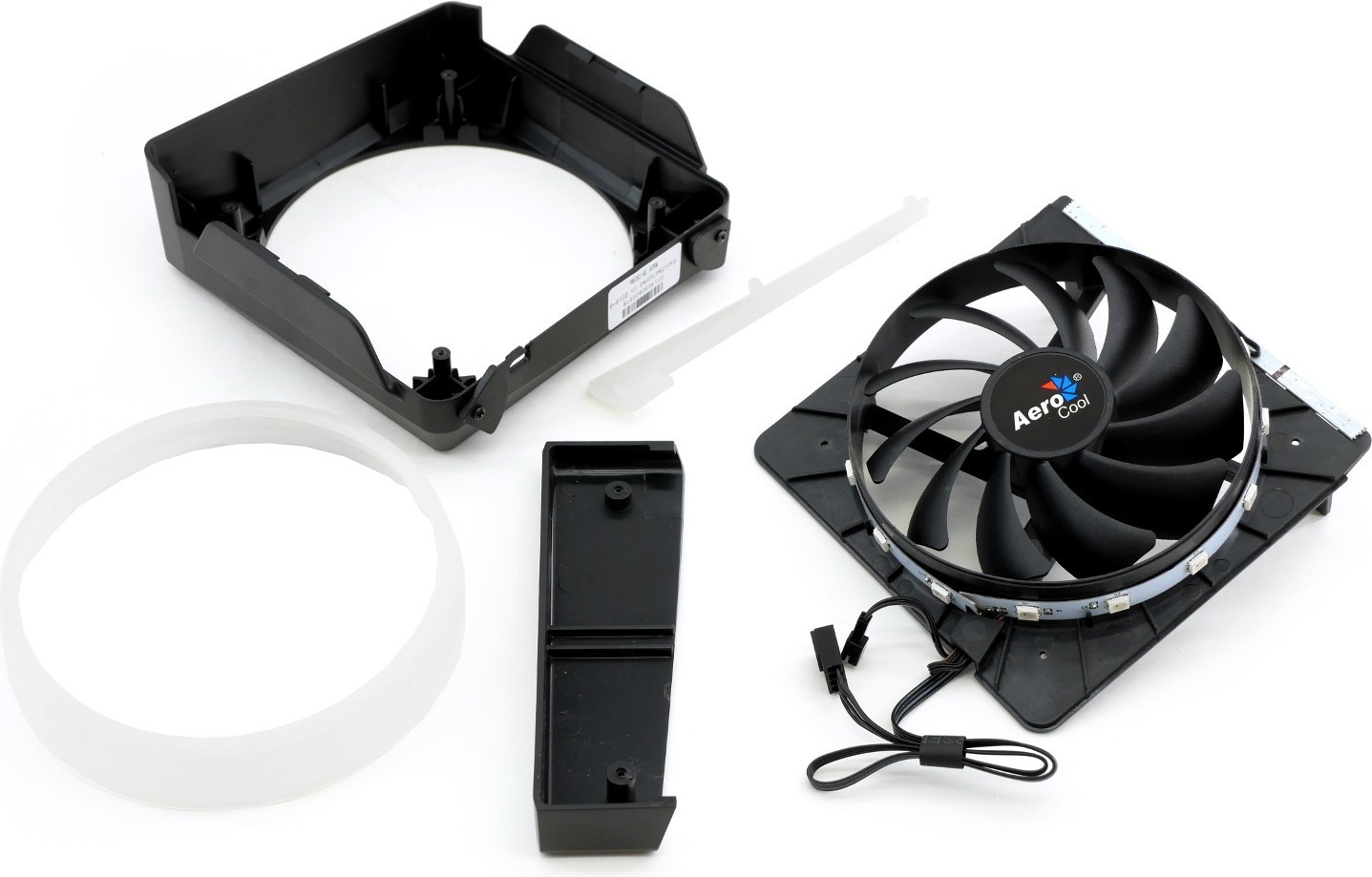

Получившаяся конструкция достаточно хитроумна и включает защитный кожух, несколько полупрозрачных вставок для рассеивания светодиодной подсветки и непосредственно вентилятора.

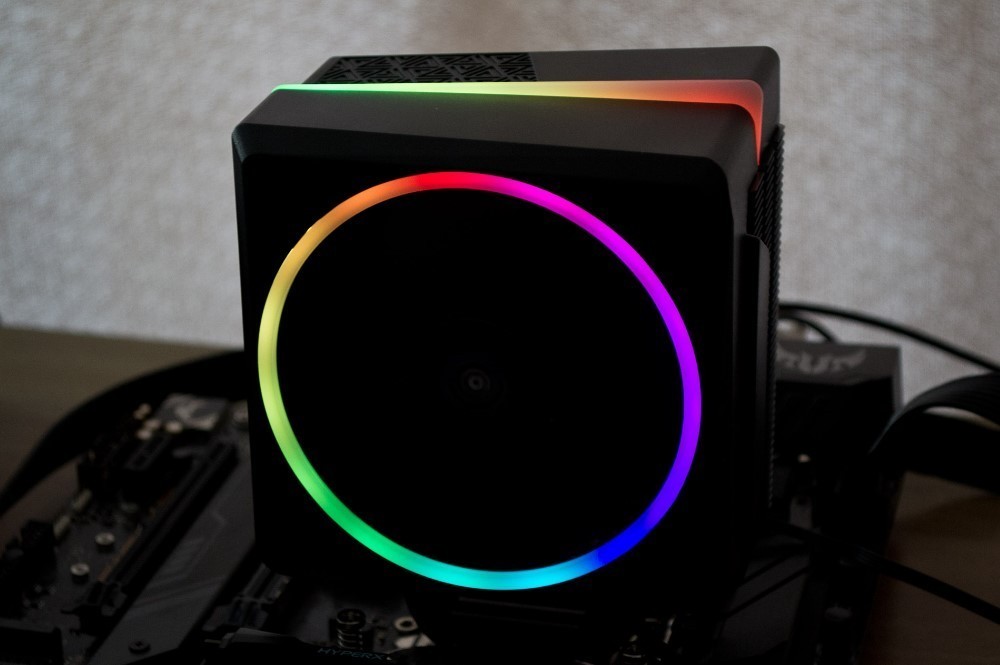

Вентилятор окружен со всех сторон адресуемыми диодами, которые управляются фирменным ПО материнской платы.
Активная зона представлена 120 мм вентилятором с низкопрофильным контуром. В процессе тестирования скорость вращения регулировалась в диапазоне 400 – 2100 об/мин, что значительно шире официальных данных (от 800 до 1800 об/мин). Это позволяет создать на базе кулера AeroCool Cylon 4 поистине тихую систему охлаждения.
Установка и использование

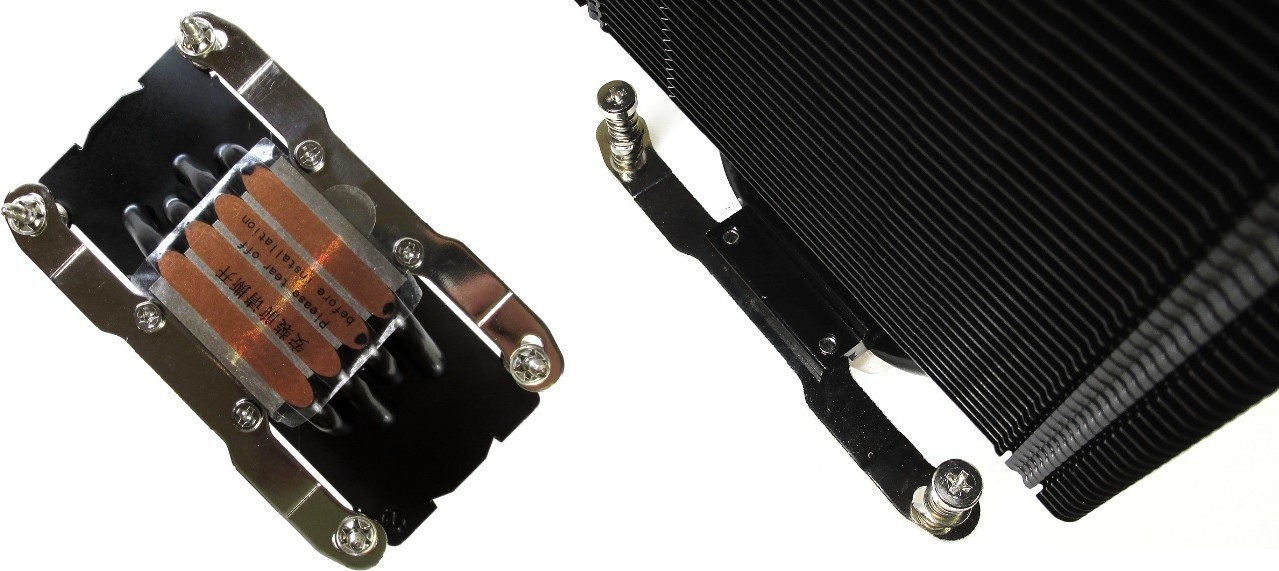

Универсальный набор крепежа позволяет установить кулер на актуальные процессорные платформы AMD и Intel, задействуя единую опорную пластину и несколько комплектов опорных стоек. В зависимости от сокета, на который будет производится монтаж, меняется только направление специальных защелок и фиксация необходимых стоек.
Единственной возникающей сложностью может послужить необходимость «на весу» придерживать кулер AeroCool Cylon 4 и бэкплейт, совмещая крепежные винты.
Отпечаток термопасты после нескольких часов тестирования AeroCool Cylon 4 в различных режимах.
Подсветка кулера AeroCool Cylon 4

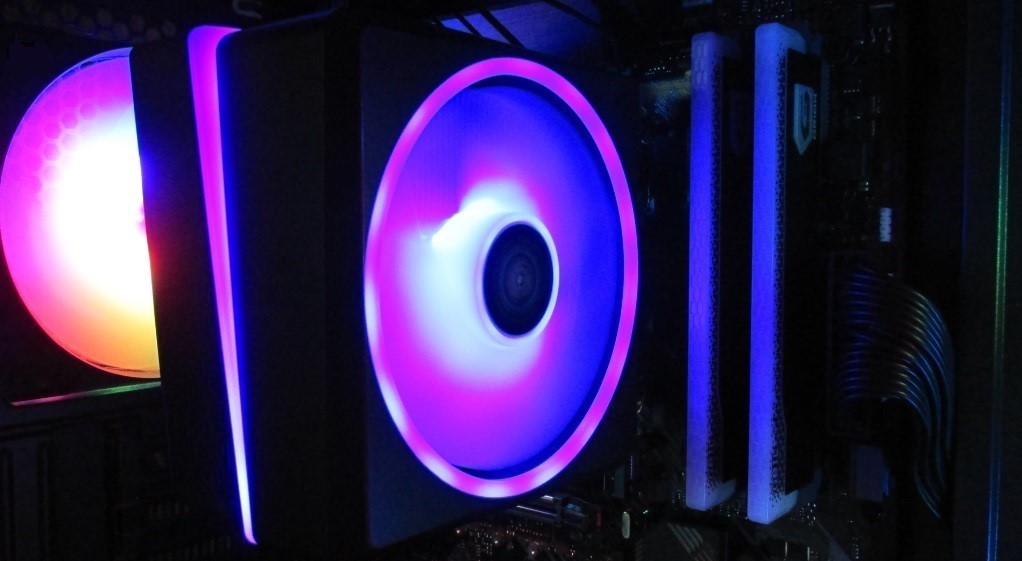

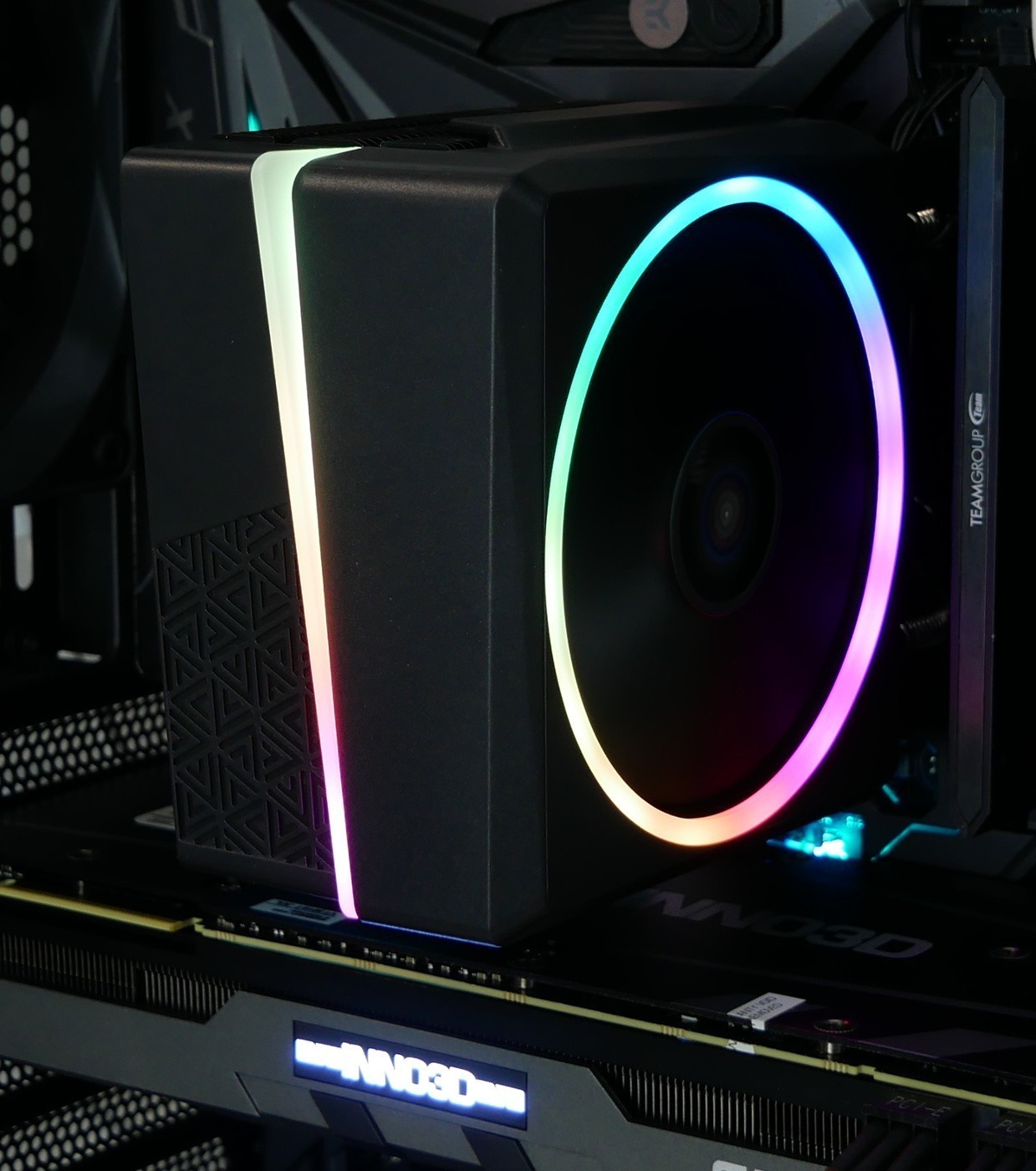

Процессорный кулер AeroCool Cylon 4 получил адресуемую RGB-подсветку с трехпиновым коннектором 5V, подключаемый к одноименному порту на материнской плате. Настройка осуществляется фирменным приложением производителя МП, в случае ASUS эта ноша перекладывается на утилиту ASUS Aura.
Благодаря поддержке множества режимов, профиля с 16,8 млн цветов и двухзональной подсветке кулера удается внешне кастомизировать AeroCool Cylon 4 под свое настроение и цветовую гамму других компонентов.
Синхронизация AeroCool Cylon 4 с фирменными вентиляторами из комплекта AeroCool Edge 14 Pro.
Краткие технические характеристики
| Наименование | AeroCool Cylon 4 | AeroCool Cylon 3 |
| Поддерживаемые разъемы | LGA 2066/2011/115X/775 AM4/AM3+/AM3/AM2+/AM2/FM2/FM1 | LGA 115X/775 AM4/AM3+/AM3/AM2+/AM2/FM2/FM1 |
| Материал основания | Алюминий | Алюминий |
| Материал ребер основания | Медь, прямой контакт | Медь, прямой контакт |
| Тепловые трубки | 4 x 6 мм | 3 x 6 мм |
| Расчетная мощность TDP, Вт | 145 | 125 |
| Вентилятор | 120 х 25 | 120 х 25 |
| Тип подшипника | Гидравлический | Гидравлический |
| Напряжение, В | 12 | 12 |
| Стартовое напряжение, В | 5 | 7 |
| Сила тока, А | 0.6 | 0.57 |
| Энергопотребление | 7.2 | 6.84 |
| Скорость, об/мин | 800-1800 | 600-1800 |
| Воздушный поток, CFM | 26.1-52.5 | 24.1-60.8 |
| Уровень шума, дБА | 14-26 | 13.3-24.3 |
| Коннектор | 4 pin | 4 pin |
| Наработка на отказ, часов | 60 000 | 60 000 |
| Размеры, мм | 126.5 х 155 х 76 | 126 х 138 х 95 |
Тестовый стенд
Тестирование процессорного кулера AeroCool Cylon 4 проводилось в составе следующей конфигурации:
- Материнская плата: ASUS ROG Maximus X Z370 Formula;
- Процессор: Intel Core i7-8700K;
- Системы охлаждения процессора: AeroCool Cylon 4;
- Термоинтерфейс: паста Gelid GC-Extreme;
- Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
- Видеокарта: GeForce RTX 2070 Super;
- Твердотельный накопитель: Western Digital Black SN750 500 Гбайт;
- Блок питания: Corsair RM850x;
- Корпус: NZXT H700i White.
Программное обеспечение
- Операционная система: Windows 10 x64.
Инструментарий и методика тестирования
Результаты снимались со скальпированного процессора Intel Core i7-8700K при фиксированной частоте 4500 МГц (45 х 100 МГц), кольцевой шины — 4200 МГц, и напряжении 1.15 В в качестве базовой основы. Оперативная память работала при частоте 4000 МГц и таймингах «18-20-20-44-2Т».
Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (двенадцать потоков, объем выделяемой памяти – 8192 Мбайт, двадцать прогонов).
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO.
Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.
Результаты тестирования
Продолжая общую линейку и в частности беря за основу технологию тестирования моего коллеги Лакс (НАВАХУ) начинаем мы по традиции тест «из коробки» – со стандартными вентиляторами на максимальных оборотах.
Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2
Включите JavaScript, чтобы видеть графики
Несмотря на свою родословную, реинкарнация оригинальной конструкции кулера позволяет новинке проявить себя достойно, пусть и достигается это на процессоре с пониженным напряжением, но заметного отрыва от других участников, тем более жидкостных СО, как ожидалось, не наблюдалось. Наоборот, модель AeroCool Cylon 4 выглядит достаточно уверенно и серьезно.
Расплатой служит высокий уровень шума, источником которого в большой мере служит не вентилятор, а характерный свист воздушного потока через края пластин радиатора с обратной стороны.
Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м
Включите JavaScript, чтобы видеть графики
Посмотрим на результаты всех участников при снижении оборотов в доступном диапазоне скорости вращения.
Участники
Тест с комплектными вентиляторами
Температура CPU, °C
Linx 0.7.2
Включите JavaScript, чтобы видеть графики
Экстремальный тест полностью раскрывает возможности всех кулеров, но что в более привычной игровой среде?
Участники
Тест с комплектными вентиляторами
Температура CPU, °C
Ведьмак 3: Дикая Охота
Включите JavaScript, чтобы видеть графики
При привычной нагрузке существенного разрыва не произошло, но разница видна: в отличие от жидкостных систем охлаждения процессорный кулер AeroCool Cylon 4 неспособен выдувать горячий воздух за пределы корпуса, поэтому система с течением времени чуть сильнее прогревается внутри корпуса.
Участники
Тест с комплектными вентиляторами
Звуковое давление, дБА
С расстояния 0.3 м
Включите JavaScript, чтобы видеть графики
Установленный вентилятор показывает неплохие акустические данные, ситуацию портят паразитные шумы, получаемые при максимальной скорости, когда кулер прогоняет большие объемы воздуха и создаваемые завихрения проходя сквозь ребра заметно посвистывают.
После множества попыток AeroCool Cylon 4 удалось заставить работать с разогнанным процессором Intel Core i7-8700K до частоты 4900 МГц со слегка зажатым показателем TDP. Без указанной настройки в тесте Linx v0.7.2 появлялись невязки (ошибки), а попытка покорить 5 ГГЦ сразу же приводила к достижению температуры троттлинга.
Заключение
Систему охлаждения Cylon 4 можно отнести к стильным и дерзким решениям, которые за простотой и незаурядностью скрывают интересное исполнение и классическую конструкцию. Помимо приятного внешнего вида, она предлагает настраиваемую RGB-подсветку, хорошую совместимость с современными платформами, неплохой показатель рассеиваемой мощности и соответствующую эффективность.
С технической части у модели AeroCool слабых сторон выявить не удалось, но основной вопрос кроется в ценовой политике. На момент тестирования новинка стоила около 2 000 рублей, и в данном сегменте у нее множество конкурентов, которые не уступают ни по эффективности, ни по дизайну, что осложняет выбор. С другой стороны, мы получаем конкуренцию здорового человека, что побудит производителей снижать стоимость, а также продолжать улучшать качество и сервис.
Сам кулер AeroCool Cylon 4 вышел интересным, в духе последних новинок AeroCool с обилием ARGB-подсветки, что понравится энтузиастам и раскрасит модельный ряд, включающий версии с простенькими алюминиевыми радиаторами, более яркими и запоминающимися вариантами.
Александр Андерсон
Выражаем благодарность:
- Компании AeroCool за предоставленный на тест кулер AeroCool Cylon 4.
Telegram-канал @overclockers_news — теперь в новом формате. Подписывайся, чтобы быть в курсе всех новостей!
Telegram-канал @overclockers_news — обновлённый формат нашего канала. Подписывайся, чтобы быть в курсе всех новостей!
Кулер AeroCool Cylon 4 — это модуль для охлаждения процессора башенного типа, который станет отличным дополнением к корпусу AeroCool Cylon.
Кулер имеет встроенную ARGB-подсветку с возможностью управления от материнской платы через коннектор 3-pin 5V-D-G.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все кулеры
Скорость вращения его лопастей составляет 800–1800 об/мин, что позволяет охлаждать процессор мощностью до 145 Вт.
Конструкция и внешний вид
Есть две модели кулеров: Cylon 4 и Cylon 4F.
Первый имеет лопасти, которые повторяют цвет корпуса и не подсвечиваются (доступен только в черном цвете). У второго же лопасти полупрозрачные, оборудованы ARGB-подсветкой, и доступен он в черном и белом цвете. Все остальные параметры полностью идентичны.

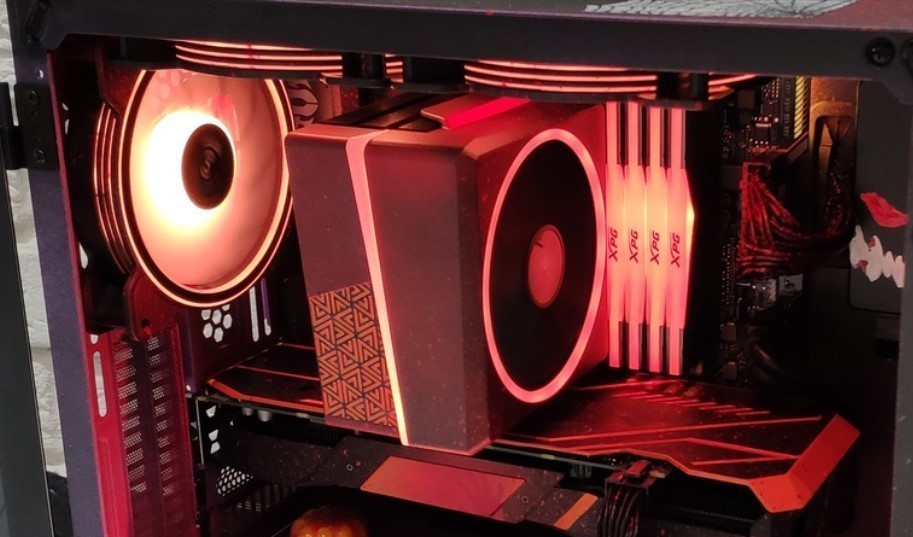

Большая часть радиатора закрыта пластиковой панелью, которая имеет необычную ассиметричную форму. Вентилятор находятся на лицевой стороне этой панели, выполненной в виде мягкого квадрата. Лопасти полупрозрачного цвета и также подсвечиваются.
Особый эффект подсветке придает рассеиватель в виде тонкого кольца вокруг вентилятора. Еще один рассеиватель, на этот раз прямоугольной формы, расположен в верхней стороне корпуса. Подсветка реализована светодиодами, собранными в ленту.
Асимметрия корпуса наблюдается в именно в верхней стороне. Она идет не вровень с радиатором, а с двусторонним угловым возвышением. Верхнюю часть также декорирует узор в виде больших и маленьких символов V, причем этот узор не сплошной, а находится только на одном из углов.
Нижняя сторона имеет 2 стопорные задвижки, выполняющие роль фиксаторов внешней части корпуса. Чтобы извлечь вентилятор из защитного кожуха, нужно раздвинуть эти задвижки и затем потянуть его вверх. При этом желательна аккуратность, иначе можно поцарапать краску радиатора.
К качеству изготовления корпуса сложно придраться. Все части хорошо подогнаны друг к другу, нет люфтов и перекосов. Единственное, чего можно было бы пожелать — чуть более толстые пластины радиаторов, чтобы теплоотвод был побольше.
Нижняя часть (платформа) тоже особенная, ведь сделана по технологии HCTT. Четыре трубки размером по 6 мм без зазоров запрессованы в пластину, которая их прижимает, поэтому вплотную касаются процессорной крышки, что способствует лучшей отдаче тепла. Так как эффективность технологии во многом зависит от ровной и гладкой обработки платформы, она сделана очень качественно — действительно ровно и без шероховатостей.
Изначально на платформе находится наклейка. Ее обязательно нужно снять при установке, иначе кулер не будет соответствовать заявленным характеристикам охлаждения. Что касается ребер, то их 48 штук, и все они расположены на расстоянии 1,85 мм.
Особенности установки
Нельзя сказать, что установка будет совсем простой: тем, кто сталкивается с этим впервые, придется потрудиться. Вначале нужно вставить четыре металлические втулки в отверстия, соответствующие вашей плате. Затем необходимо установить пластиковые фиксаторы (желтые или черные, под Intel или AMD).
Чтобы подготовить радиатор, нужно зафиксировать на нем металлические пластины с помощью винтов. Винты уже находятся на крепежных пластинах в подпружиненном состоянии, что очень удобно. Дальше сложнее.
Так как для прокручивания бэкплейта понадобится две руки, придерживать его нечем. Если вы собираете все это дело в корпусе, нужно будет подложить что-нибудь мягкое под бэкплейт, чтобы он не убежал от вас в самый ответственный момент. А вот на столе собирать будет проще, так как далеко он не упадет.
Дальше нужно будет состыковать все втулки с винтами. Перед этим нужно нанести на крышку процессора термопасту (та, что в комплекте, отлично себя показывает, поэтому можно смело ее использовать). Важный момент: прикручивать винты нужно крест-накрест до упора, при этом они идут как по маслу и упор отлично ощущается.
После установки надеваем кожух обратно и подключаем все кабели и разъемы к питанию. Стоит отметить, что кулер сидит на процессоре плотненько, что и требуется.
ARGB-подсветка
Что касается подсветки, то она может работать и без подсоединения к материнской плате. Она будет просто переливаться. Но если есть возможность подключить ее к материнке, можно будет выбирать абсолютно любой цветовой эффект или оттенок.

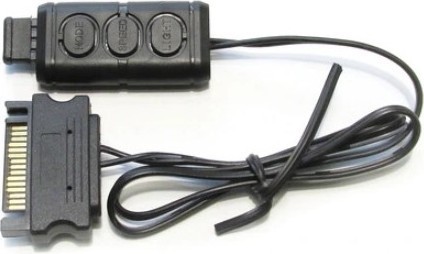

Есть небольшой лайфхак на случай, если на вашей материнской плате нет разъема 3-pin 5V-D-G (ARGB). Можно использовать контроллеры от других кулеров. В любом случае подсветка очень сочная, она достаточно яркая, но в то же время не ослепляет.
Упаковка и комплектация
Поставляются кулеры в картонной коробке с цветной полиграфией, на которой описаны и изображены основные плюшки продукта.
Внутри кулер уложен в мягкую упаковку и полиуретана, так что приедет он точно в целости и сохранности.
Комплект поставки у Cylon 4 очень широкий, можно сказать, на все случаи жизни.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все кулеры
Вот что можно найти в пакетике с комплектующими:
- термопаста;
- винтовые обоймы — 4 шт.;
- руководство для пользователя;
- крепления для AMD AM3/AM4;
- крепления для Intel LGA 775/115х;
- крепления для Intel LGA 2011/2066;
- пластиковая укрепленная пластина;
- фиксаторы обойм под Intel (желтые);
- фиксаторы обойм под AMD (черные);
- адаптер для ARGB-подсветки (62 см);
- винты для установки креплений — 4 шт.
Как можно заметить, в комплекте есть целых три комплекта лап под разъемы разных процессоров. Для своей цены очень даже неплохо.
Вывод
Итак, кулеры AeroCool Cylon 4 и Cylon 4F — это хорошая по мощности вертушка, которая в совокупности с комплектной термопастой показывает отличные результаты теста.
Даже на максимальных оборотах лопастей в 1800 об/мин кулер не издает сильного шума, его практически не слышно. Кулеры отлично собраны, ничего не люфтит, подошва прекрасно обработана, термопаста пластичная и легко наносится.
