Манометры и преобразователи давления с токовым выходом АГАВА АДМ-100.
Измерители давления серии АДМ-100 предназначены для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, неагрессивных по отношению к латуни и преобразования в унифицированный токовый сигнал 4-20 мА.
Производитель: ООО «Конструкторское Бюро АГАВА» / http://www.kb-agava.ru/
Область применения: Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Технические характеристики:
- Напряжение питания: 12…24 В
- Выходной аналоговый сигнал: токовый, 4…20 мА
- Потребляемый ток (для АДМ-100.1), не более: 60 мА
- Тип дискретных выходов (для АДМ-100.1): транзисторный ключ n-p-n, ОЭ
Монтаж датчика производите в соответствии с документацией производителя датчика.
Необходимые изменения в настройках блока Кситал
Для данного подключения используется специальный режим работы зоны контроля. Такой режим поддерживают блоки КСИТАЛ с версией прошивки не ниже 315.318.
Как узнать версию прошивки блока описано тут…
Процесс настройки состоит из трех этапов:
- установка для выбранного входа режима работы с аналоговым сигналом
- настройка коэффициента преобразования давления и смещения нуля
- задание порогов срабатывания входа (если нужно)
Подробнее о настройке выбранного входа …
Точность номинала токового резистора значения не имеет, т.к. при последующей полуавтоматической настройке соответствующего входа, будет учтена величина сопротивления конкретного экземпляра резистора.
Подключение измерителя давления АДМ-100.3 (один токовый выход)
Обратите внимание, что в данном подключении не используются резисторы 3,6 кОм, обычно подключенные к охранным входам.
Параметры дополнительного блока питания:
- Выходное напряжение: 22…26В
- Ток нагрузки (не менее): 0,02А
Подключение измерителя давления АДМ-100.1 (токовый и дискретные выходы)
Особенности:
- В дополнение к аналоговому выходу формирует дискретные выходные сигналы при достижении значения давления заданных уставок
Параметры дополнительного блока питания:
- Выходное напряжение: 22…26В
- Ток нагрузки (не менее): 0,08А
В данном подключении, для входов КСИТАЛ, использованных в качестве входов для фиксации нижнего и верхнего пределов давления используются обычные настройки для контактных датчиков технологического назначения:
- Режим работы входа — «3»
- Пороги срабатывания входа — «по умолчанию» (25%…75%)
Подключение с использованием встроенного питания блока КСИТАЛ
В отличие от аналогичных датчиков с минимальным напряжением питания от 9В, питание данного датчика от встроенного питания блока КСИТАЛ невозможно, т.к. минимальное напряжения питания датчика составляет 12В. С учетом падения части напряжения на токовом резисторе датчику не будет хватать питания для полноценной работы.
Источник (официальная документация ООО «Конструкторское Бюро АГАВА»):
- ИЗМЕРИТЕЛИ ДАВЛЕНИЯ АДМ. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ АГСФ.406239.004 РЭ /Редакция 5.0/
Эта информация была полезной?
К статьям
АДМ-100.3 — два устройства в одном приборе: показывающий манометр и аналоговый преобразователь давления с токовым выходом
Назначение
Стрелочный манометр с токовым выходом АДМ-100.3 предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока и для визуального отображения измеряемого давления.
Область применения
Применяются в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Отличительные особенности стрелочного манометра АДМ-100.3:
- Сокращает расходы на монтаж/наладку/эксплуатацию оборудования за счет уменьшения количества приборов и мест присоединения.
- Оптимальное сочетание цена/качество.
- Прост в монтаже и наладке.
- Стабильные метрологические характеристики.
Технические характеристики:
- Верхний предел измерения 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа
- Выходной сигнал 4-20 мА
- Класс точности — 1,5
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С
- Температура измеряемой среды -10 до +80 °С.
- Защита от воды и пыли IP 20 или IP 54 — новинка
Исполнение IP 20
Исполнение IP 54
- Материал штуцера корпуса — латунь, материал корпуса – сталь черная, материал механизма — латунь, материал рабочей камеры – латунь
- Предельное давление перегрузки – 120% от верхнего предела измерений
- Присоединительная резьба к отбору давления М20х1,5. (у АДМ-100-0,6 — G1/2)
- Диаметр корпуса – 100 мм
- Расположение штуцера – радиальное
- Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя
Измеритель давления АДМ-100.3 выпускается в следующих модификациях:
| Изделие | Описание | Присоединительная резьба | |
|---|---|---|---|
| IP 20 | IP 54 | ||
| АДМ-100.3-0,16 | Диапазон: 0…160 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,25 | Диапазон: 0…250 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,4 | Диапазоны: 0…400 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,6 | Диапазоны: 0…600 кПа, 4-20 мА | G1/2 | М20х1,5 |
| АДМ-100.3-1,0 | Диапазоны: 0…1 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-1,6 | Диапазоны: 0…1,6 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-2,5 | Диапазоны: 0…2,5 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-4,0 | Диапазоны: 0…4,0 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-6,0 | Диапазоны: 0…6,0 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
Пример использования АДМ-100.3 для регулирования давления в системе водоснабжения.
Схема внешних электрических соединений
Сопротивление нагрузки: R <=500 Ом при напряжении питания 24 В, R <=250 Ом при напряжении питания 12 В
АГАВА предлагает купить стрелочный манометр АДМ-100 недорого. Заказать прибор можно по телефонам, указанным на сайте.
| АДМ-100.2.1 IP20, погрешность 1,5%, с выходом RS-485 | Цена с НДС за шт. |
| АДМ-100.2.1-0,16 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-0,25 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-0,4 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-0,6 ( IP20, G1/2, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-1,0 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-1,6 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-2,5 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-4,0 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1-6,0 ( IP20, М20х1,5, кл.т.1,5) с выходом RS-485 | 9840 руб. |
| АДМ-100.2.1 IP20, погрешность 2,5%, с выходом RS-485 | Цена с НДС за шт. |
| АДМ-100.2.1-0,16 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-0,25 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-0,4 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-0,6 ( IP20, G1/2, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-1,0 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-1,6 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-2,5 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб.. |
| АДМ-100.2.1-4,0 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
| АДМ-100.2.1-6,0 ( IP20, М20х1,5, кл.т.2,5) с выходом RS-485 | 9180 руб. |
Назначение
Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте RS-485, во внешнюю систему сбора информации по протоколу MODBUS.
Область применения
Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Отличительные особенности стрелочного манометра АДМ-100.2.1
- Стрелочные манометры АДМ-100.2.1 могут быть использованы в меньшем количестве и с меньшим числом мест присоединения, что сокращает расходы на монтаж, наладку и эксплуатацию оборудования.
- Оптимальное сочетание цена/качество.
- Простота в монтаже и наладке.
- Стабильные метрологические характеристики.
- Значительно упрощает построение систем автоматизации в жилищно-коммунальном хозяйстве, на объектах тепло-, водо-, нефте- и газоснабжения и т. п.
Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus.
Технические характеристики
- Верхний предел измерения–0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
- Выходной сигнал–4–20 мА.
- Напряжение питания–от 12 до 24 В.
- Потребляемый ток–до 60 мА.
- Интерфейс–RS-485.
- Класс точности по выходным сигналам – 1,5, по показаниям измерителя – 1,5 или 2,5 (уточняется при заказе).
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69–от -10 до +55 °С.
- Температура окружающей среды для приборов с обозначением IP20 – от -10 до +55 ˚С. Для IP65 от -30 до +60 ˚C.
- Температура измеряемой среды для приборов с обозначением IP20 – от -10 до +80 ˚С. Для манометров с обозначением IP65 – до 100 ˚С
- Защита от воды и пыли–IP 20 и IP65
- Материал штуцера – латунь, материал корпуса – сталь черная, материал механизма – латунь, материал рабочей камеры – латунь.
- Предельное давление перегрузки – 120 % от верхнего предела измерений.
- Присоединительная резьба к отбору давления–М20х1,5; G1/2.
- Диаметр корпуса – 100 мм.
- Расположение штуцера – радиальное.
- Рабочая среда – жидкости и газы, не агрессивные к материалам измерителя.
- Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.
Измеритель давления АДМ-100.2.1 выпускается в следующих модификациях:
| Изделие | Описание | Присоединительная резьба |
|---|---|---|
| АДМ-100.2.1-0,16 | Диапазоны: 0…160 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,25 | Диапазоны: 0…250 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,4 | Диапазоны: 0…400 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,6 | Диапазоны: 0…600 кПа, 4–20 мА | G1/2 |
| АДМ-100.2.1-1,0 | Диапазоны: 0…1 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-1,6 | Диапазоны: 0…1,6 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-2,5 | Диапазоны: 0…2,5 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-4,0 | Диапазоны: 0…4,0 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-6,0 | Диапазоны: 0…6,0 МПа, 4–20 мА | М20х1,5 |
Пример использования АДМ-100.2.1 в ИТП:

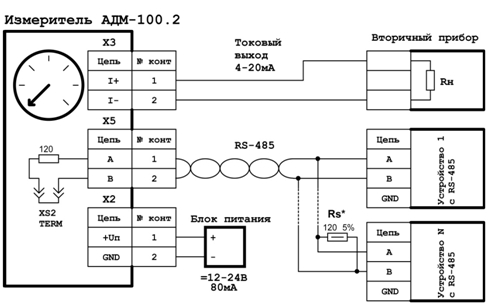

Схема внешних электрических соединений:
| Технические характеристики | |
|---|---|
| Тип прибора (КИПиА) | Манометр |
В интернет-магазине Промышленная точка вы можете приобрести качественный и надежный Манометр с токовым выходом АДМ-100.3-0.6 IP20 в в Москве
На Манометр с токовым выходом АДМ-100.3-0.6 IP20 действует гарантия – 12 месяцев. Подробную информацию о скидках на продукцию и сроках поставки можно узнать у наших консультантов по телефону +7 (800) 7000-668. После оформления заказа, оператор свяжется с Вами для подтверждения.
Стрелочный манометр АДМ-100.3-0,6 – это два устройства в одном приборе: показывающий манометр и аналоговый преобразователь давления с токовым выходом.
Назначение
В системе водоснабжения ЭРМАНДЖАЙЗЕР АДМ-100.3-0,6 выполняет две функции:
- визуально отображает измеряемое давление;
- пропорционально изменению давления воды в системе формирует токовый сигнал для управления насосом.
Технические характеристики стрелочного манометра АДМ-100.3-0,6:
- Предел измерения 0,6 МПа
- Выходной сигнал 4-20 мА
- Класс точности — 1,5
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С
- Защита от воды и пыли IP 20
- Материал штуцера корпуса — латунь,
- Материал корпуса – сталь черная
- материал механизма — латунь.
- Предельное давление перегрузки – 120% от верхнего предела измерений
- Присоединительная резьба к отбору давления G1/2.
- Диаметр корпуса – 100 мм
- Расположение штуцера – радиальное.
- Материал рабочей камеры – латунь
- Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Подробнее о способах оплаты
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка в в Москве работает с 9.00 до 19.00. Когда товар поступит на склад в в Москве, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина в в Москве. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку в в Москве, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение в в Москве, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
г Москва, ул Судостроительная, дом 1
Пн-Пт 10.00-20.00 Сб,Вс выходной
г Москва, б-р Филёвский, дом 39
Пн-Пт 10.00-21.00 Сб,Вс 10.00-20.00
г Москва, пр-кт Мира, дом 114, корп. А
Пн-Сб 10.00-20.00 Вс выходной
г Москва, ул Раменки, дом 23
ежедневно 10.00-21.00
г Москва, ул Кастанаевская, дом 45, корп. 2
ежедневно 09.00-21.00
г Москва, ул Кантемировская, дом 4, корп. 3
ежедневно 09.00-21.00
г Москва, пл Сокольническая, дом 9А
ежедневно 10.00-21.00
г Москва, ул Сущёвский Вал, дом 5, стр. 9
ежедневно 10.00-21.00
г Москва, ул Липецкая, дом 46, корп. 1
ежедневно 10.00-21.00
117216, г Москва, ул Коктебельская, дом 2, корп. 1
Пн-Пт 10.00-20.00 Сб,Вс 10.00-19.00
Подробнее о вариантах доставки
Производитель: КБ «АГАВА»
-
Описание
Описание
|
Назначение Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте RS-485, во внешнюю систему сбора информации по протоколу MODBUS. Область применения Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования. |
АДМ-100.2.1 — три прибора в одном корпусе. |
Отличительные особенности стрелочного манометра АДМ-100.2.1: |
|
Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus. |
Технические характеристики
- Верхний предел измерения–0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
- Выходной сигнал–4–20 мА.
- Напряжение питания–от 12 до 24 В.
- Потребляемый ток–до 60 мА.
- Интерфейс–RS-485.
- Класс точности по выходным сигналам – 1,5, по показаниям измерителя — 1,5 / 2,5.
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69–от -10 до +55 °С.
- Температура измеряемой среды–от -10 до +80 °С.
- Защита от воды и пыли–IP 20.
- Материал штуцера – латунь, материал корпуса – сталь черная, материал механизма – латунь, материал рабочей камеры – латунь.
- Предельное давление перегрузки – 120 % от верхнего предела измерений.
- Присоединительная резьба к отбору давления–М20х1,5; G1/2.
- Диаметр корпуса – 100 мм.
- Расположение штуцера – радиальное.
- Рабочая среда – жидкости и газы, не агрессивные к материалам измерителя.
- Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.
Регистратор-АДМ
Для пользователей измерителя АДМ-100.2 существует программное обеспечение для персональных компьютеров «Регистратор-АДМ», предназначенное для эксплуатации совместно с измерителями из линейки АДМ-100.2, выпускаемыми КБ АГАВА. Вариант распространяется бесплатно.
Измеритель давления АДМ-100.2.1 выпускается в следующих модификациях:
| Изделие | Описание | Присоединительная резьба |
|---|---|---|
| АДМ-100.2.1-0,16 | Диапазоны: 0…160 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,25 | Диапазоны: 0…250 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,4 | Диапазоны: 0…400 кПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-0,6 | Диапазоны: 0…600 кПа, 4–20 мА | G1/2 |
| АДМ-100.2.1-1,0 | Диапазоны: 0…1 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-1,6 | Диапазоны: 0…1,6 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-2,5 | Диапазоны: 0…2,5 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-4,0 | Диапазоны: 0…4,0 МПа, 4–20 мА | М20х1,5 |
| АДМ-100.2.1-6,0 | Диапазоны: 0…6,0 МПа, 4–20 мА | М20х1,5 |
Пример использования АДМ-100.2.1 в ИТП
Схема внешних электрических соединений:
