Алкотестер 203 инструкция по применению

1 ПОДГОТОВКА К РАБОТЕ

1.1  Произвести дезинфекцию сменных мундштуков индивидуального пользования в соответствии c утвержденными инструкциями по дезинфекции изделий медицинского назначения.

1.2   Для работы прибора от блока питания подключить его к разъему, расположенному на боковой стороне или к контактной колодке для подключения аккумулятора.

1.3  Для работы от бортовой сети автомобиля (12В) соединить разъем, расположенный на боковой стороне прибора с разъемом прикуривателя автомобиля при помощи кабеля, входящего в комплект поставки прибора.

1.4  Для работы прибора от аккумуляторной батареи подключить ее к контактной колодке, расположенной в аккумуляторном отсеке.

  Перед использованием прибора с питанием от аккумулятора последний необходимо зарядить. Заряд (подзаряд) аккумулятора производится автоматически при подключении к прибору внешнего источника питания (блок питания с выходным напряжением только 12В, бортовая сеть автомобиля 12В). При этом прибор может быть как включен, так и выключен. Время полного заряда аккумулятора 10 часов. Время работы от свежезаряженного аккумулятора зависит от его емкости.

2 ПОРЯДОК РАБОТЫ

2.1  Включить прибор, для чего нажать и удерживать кнопку СБРОС не менее 2 секунд до появления на цифровом индикаторе значения:

0.00

При первоначальном включении производится прогрев и тестирование прибора. Индикаторы ГОТОВ и ДОЗА — в режиме прерывистого свечения, цифровая индикация — в режиме обратного счета, при этом показания меняются от 1,80 до 0,00 с дискретностью 0,01. По истечении времени прогрева прибор автоматически переходит в режим работы.

  При повторных включениях (в течение рабочего дня) допускается пропускать процедуру прогрева, для чего после включения прибора необходимо кратковременно нажать кнопку СБРОС. После длительного складского хранения прибора, а также после пребывания прибора на холоде процедура прогрева является обязательной. Кроме того, рекомендуется осуществить 2-3 «холостых» продува.

2.2  При готовности прибора к контролю индикатор ДОЗА не светится, индикатор ГОТОВ находится в режиме непрерывного свечения, цифровой индикатор отображает:

— —

Если прибор не готов к контролю, то индикатор ГОТОВ находится в режиме прерывистого свечения.

2.3   Если по истечении 10 минут индикатор ГОТОВ находится в режиме прерывистого свечения, это свидетельствует о превышении допустимого уровня загазованности окружающей среды или наличии мешающих компонентов в пробоотборной камере. В этом случае необходимо проветрить помещение, где проводится контроль, или снять (отвернуть) верхнюю крышку пробоотборной камеры и протереть ее сухой тряпкой.

2.4  Одеть сменный мундштук на пробоотборную камеру и продуть равномерно и непрерывно в течение 5-7 с до постоянного свечения индикатора ДОЗА.

2.5  Прибор переходит в режим анализа поступившей парогазовой смеси. На цифровом индикаторе высвечивается сообщение:

А

Время анализа не более 15 с.

2.6  По истечении времени анализа на цифровом индикаторе фиксируется значение концентрации алкоголя в крови. Например:

0.31

2.7  Для сброса показаний нажать и отпустить кнопку СБРОС. Для продолжения работы перейти к п.2.2. Для завершения работы перейти к п.2.8.

2.8  Выключить прибор, для чего нажать и удерживать кнопку СБРОС до пропадания показаний на цифровом индикаторе. Отпустить кнопку СБРОС.

  Прибор автоматически выключается, если он не используется в течение 30 минут.

2.9  При пониженном напряжении источника питания на цифровом индикаторе высвечивается сообщение:

P

В этом случае необходимо выключить прибор согласно п.2.8. Если прибор питается от аккумуляторной батареи, то необходимо зарядить ее. Если прибор питается от блока питания, то необходимо проверить его исправность.

2.10  В приборе предусмотрена защита от попытки симуляции выдоха (прерывистый, резкий, очень медленный). В этом случае прибор выдает характерный звуковой сигнал и на цифровом индикаторе высвечивается сообщение (номер ошибки):

01

В этом случае необходимо провести повторный контроль, для чего необходимо нажать кнопку СБРОС и перейти к п.2.2.

2.11  При сильной загазованности окружающей среды или наличии в пробоотборной камере остаточных фракций паров этанола, которые могут повлиять на показания, прибор выдает звуковой сигнал и на цифровом индикаторе высвечивается сообщение:

02

При этом необходимо проветрить помещение для устранения запахов либо снять (открутить) верхнюю крышку пробоотборной камеры и протереть ее. Для продолжения работы нажать кнопку СБРОС и перейти к п.2.2.

2.12  Если при включении прибора или при многократном нажатии на кнопку СБРОС на индикаторе систематически высвечивается сообщение 03, 04 или 05 то это свидетельствует о неисправностях в работе прибора. В этом случае необходимо обращаться на предприятие-изготовитель.

2.13  Для исключения симуляции выдоха (попытка имитировать выдох путем вдоха) в приборе может быть использован обратный клапан. Для его установки снять (отвинтить) верхнюю крышку пробоотборной камеры, вставить обратный клапан (широким концом к датчику алкоголя), установить (завинтить) верхнюю крышку пробоотборной камеры.

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1  При эксплуатации прибора, а также при ежедневном окончании работ, необходимо чистить пробоотборную камеру для устранения капельной влаги и механических частиц. Для этого необходимо снять (открутить) верхнюю крышку пробоотборной камеры и протереть ее сухой тряпкой, затем закрутить ее.

3.2  Мундштуки, бывшие в употреблении, перед повторным использованием необходимо дезинфицировать в соответствии с утвержденными инструкциями по дезинфекции изделий медицинского назначения.

3.3  Поверка прибора производится один раз в шесть месяцев по методике поверки МРБ МП.2671-2017.

3.4  При возникновении неисправности в приборе необходимо обратиться на предприятие-изготовитель.

Профессиональный Алкотестер АЛКОТЕСТ-203

Прибор предназначен для измерения концентрации паров алкоголя в выдыхаемом воздухе и индикации уровня алкоголя в крови на основе анализа выдыхаемого воздуха. Прибор является вспомогательным средством для выявления лиц, подозреваемых в употреблении алкогольных напитков.

Картинка с сайта: gcagro.ru

Метрологические характеристики

Нормируемый диапазон измерений, мг/л 0.00 ÷ 0.95

Диапазон показаний, мг/л 0.00 ÷ 2.50

Коэффициент пересчета 0.5 мг/л = 1.0 ‰

Погрешность измерений

Абсолютная, в диапазоне от 0 до 0.5 мг/л, не более ±0.05 мг/л

Относительная, в диапазоне свыше 0.5 до 0.95 мг/л, не более ±10%

Временные характеристики

Время анализа, не более 15 с

Время выхода на готовность после анализа пробы 0.15 мг/л, не более 20 с

Время выхода на готовность после анализа пробы 0.5 мг/л, не более 30 с

Условия эксплуатации

Диапазон рабочих температур, °С от -5 до +35

Питание

Напряжение питания, В 8 ÷ 16

Потребляемая мощность, ВxА 1.5

Конструктивные параметры

Габаритные размеры, мм 220×85×40

Масса, кг 0.5

Прибор «АЛКОТЕСТ-203» является средством измерения, может применяться в сфере законодательной метрологии и подлежит поверке.

Прибор поставляется с пройденной первичной поверкой.

Комплектность изделия:

• прибор «АЛКОТЕСТ-203»
• мундштук (наконечник съемный) (100 шт)
• обратный клапан (5 шт)
• блок питания от сети 220 В
• кабель питания от бортовой сети автомобиля

Соответствует климатическому исполнению УХЛ категории 3.1 по ГОСТ 15 150 (рабочий диапазон температур от -5 до +35 °С и относительной влажности воздуха до 98% при температуре 25 °С)

Не допускает прямого воздействия осадков и солнечных лучей, загазованности окружающей среды

Зарегистрирован в Государственном реестре средств измерений под № РБ 03 25 0660 17 и допущен к применению в Республике Беларусь (Сертификат об утверждении типа измерений № 10 884)

Зарегистрирован Министерством здравоохранения Республики Беларусь и разрешен к производству, реализации и медицинскому применению (Регистрационное удостоверение № ИМ-7.4162/1807 от 31.07.2018)

Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан 24 мая 2018 г. за № KZ.02.308 105−2018/РБ 03 25 0660 17

Зарегистрирован в Государственном реестре средств измерительной техники, допущенных к применению в Украине (Свидетельство о признании утверждения типа средств измерительной техники №UA-MI/3p-448−2003)

Руководство по эксплуатации «АЛКОТЕСТ-203»

1 ПОДГОТОВКА К РАБОТЕ

1.1 Произвести дезинфекцию сменных мундштуков индивидуального пользования в соответствии c утвержденными инструкциями по дезинфекции изделий медицинского назначения.

1.2 Для работы прибора от блока питания подключить его к разъему, расположенному на боковой стороне или к контактной колодке для подключения аккумулятора.

1.3 Для работы от бортовой сети автомобиля (12В) соединить разъем, расположенный на боковой стороне прибора с разъемом прикуривателя автомобиля при помощи кабеля, входящего в комплект поставки прибора.

1.4 Для работы прибора от аккумуляторной батареи подключить ее к контактной колодке, расположенной в аккумуляторном отсеке.

Перед использованием прибора с питанием от аккумулятора последний необходимо зарядить. Заряд (подзаряд) аккумулятора производится автоматически при подключении к прибору внешнего источника питания (блок питания с выходным напряжением только 12 В, бортовая сеть автомобиля 12В). При этом прибор может быть как включен, так и выключен. Время полного заряда аккумулятора 10 часов. Время работы от свежезаряженного аккумулятора зависит от его емкости.

2 ПОРЯДОК РАБОТЫ

2.1 Включить прибор, для чего нажать и удерживать кнопку СБРОС не менее 2 секунд до появления на цифровом индикаторе значения:

0.00

При первоначальном включении производится прогрев и тестирование прибора. Индикаторы ГОТОВ и ДОЗА — в режиме прерывистого свечения, цифровая индикация — в режиме обратного счета, при этом показания меняются от 1,80 до 0,00 с дискретностью 0,01. По истечении времени прогрева прибор автоматически переходит в режим работы.

При повторных включениях (в течение рабочего дня) допускается пропускать процедуру прогрева, для чего после включения прибора необходимо кратковременно нажать кнопку СБРОС. После длительного складского хранения прибора, а также после пребывания прибора на холоде процедура прогрева является обязательной. Кроме того, рекомендуется осуществить 2−3 «холостых» продува.

2.2 При готовности прибора к контролю индикатор ДОЗА не светится, индикатор ГОТОВ находится в режиме непрерывного свечения, цифровой индикатор отображает:

— —

Если прибор не готов к контролю, то индикатор ГОТОВ находится в режиме прерывистого свечения.

2.3 Если по истечении 10 минут индикатор ГОТОВ находится в режиме прерывистого свечения, это свидетельствует о превышении допустимого уровня загазованности окружающей среды или наличии мешающих компонентов в пробоотборной камере. В этом случае необходимо проветрить помещение, где проводится контроль, или снять (отвернуть) верхнюю крышку пробоотборной камеры и протереть ее сухой тряпкой.

2.4 Одеть сменный мундштук на пробоотборную камеру и продуть равномерно и непрерывно в течение 5−7 с до постоянного свечения индикатора ДОЗА.

2.5 Прибор переходит в режим анализа поступившей парогазовой смеси. На цифровом индикаторе высвечивается сообщение:

А

Время анализа не более 15 с.

2.6 По истечении времени анализа на цифровом индикаторе фиксируется значение концентрации алкоголя в крови. Например:

0.31

2.7 Для сброса показаний нажать и отпустить кнопку СБРОС. Для продолжения работы перейти к п. 2.2. Для завершения работы перейти к п. 2.8.

2.8 Выключить прибор, для чего нажать и удерживать кнопку СБРОС до пропадания показаний на цифровом индикаторе. Отпустить кнопку СБРОС.

Прибор автоматически выключается, если он не используется в течение 30 минут.

2.9 При пониженном напряжении источника питания на цифровом индикаторе высвечивается сообщение:

P

В этом случае необходимо выключить прибор согласно п. 2.8. Если прибор питается от аккумуляторной батареи, то необходимо зарядить ее. Если прибор питается от блока питания, то необходимо проверить его исправность.

2.10 В приборе предусмотрена защита от попытки симуляции выдоха (прерывистый, резкий, очень медленный). В этом случае прибор выдает характерный звуковой сигнал и на цифровом индикаторе высвечивается сообщение (номер ошибки):

01

В этом случае необходимо провести повторный контроль, для чего необходимо нажать кнопку СБРОС и перейти к п. 2.2.

2.11 При сильной загазованности окружающей среды или наличии в пробоотборной камере остаточных фракций паров этанола, которые могут повлиять на показания, прибор выдает звуковой сигнал и на цифровом индикаторе высвечивается сообщение:

02

При этом необходимо проветрить помещение для устранения запахов либо снять (открутить) верхнюю крышку пробоотборной камеры и протереть ее. Для продолжения работы нажать кнопку СБРОС и перейти к п. 2.2.

2.12 Если при включении прибора или при многократном нажатии на кнопку СБРОС на индикаторе систематически высвечивается сообщение 03, 04 или 05 то это свидетельствует о неисправностях в работе прибора. В этом случае необходимо обращаться на предприятие-изготовитель.

2.13 Для исключения симуляции выдоха (попытка имитировать выдох путем вдоха) в приборе может быть использован обратный клапан. Для его установки снять (отвинтить) верхнюю крышку пробоотборной камеры, вставить обратный клапан (широким концом к датчику алкоголя), установить (завинтить) верхнюю крышку пробоотборной камеры.

**2.14 Только для приборов выпущенных после первого квартала 2020 года!

Прибор имеет возможность отображения результатов измерений как в мг/л, так и в промилле (‰). Процедура выбора единицы отображения следующая.

Выключить прибор, затем включить его нажатием и удержанием кнопки СБРОС не менее 2 с до появления на цифровом индикаторе значения

0.00 мг/л

Кнопку держать и не отпускать примерно 6 с до появления на индикаторе сообщения

‰ 0.00

После этого кнопку отпустить. Если кнопку не отпускать, с периодичностью 6 с будет происходить смена единицы отображения. Точно также можно выбрать единицу измерения мг/л, если ранее был установлен режим отображения в промилле ‰.

Индицируемые значения в мг/л являются результатами измерения алкоголя в выдыхаемом воздухе, а значения в ‰ являются оценочными значениями содержания алкоголя в крови.

Данный Алкотестер идеально подходит для:

• Заводов
• Проходных
• МВД
• Милиции
• Гаи
• Лабораторий
• Автобусных парков
• и других

Прибор максимально прост в использовании

Данный Алкотестер продаётся с поверкой Республики Беларусь

Профессиональный Алкотестер АЛКОТЕСТ-203 Сертифицирован в Республике Беларусь

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 При эксплуатации прибора, а также при ежедневном окончании работ, необходимо чистить пробоотборную камеру для устранения капельной влаги и механических частиц. Для этого необходимо снять (открутить) верхнюю крышку пробоотборной камеры и протереть ее сухой тряпкой, затем закрутить ее.

3.2 Мундштуки, бывшие в употреблении, перед повторным использованием необходимо дезинфицировать в соответствии с утвержденными инструкциями по дезинфекции изделий медицинского назначения.

3.3 Поверка прибора производится один раз в шесть месяцев по методике поверки МРБ МП.2671−2017.

3.4 При возникновении неисправности в приборе необходимо обратиться на предприятие-изготовитель.

Картинка с сайта: gcagro.ru

Картинка с сайта: gcagro.ru

Картинка с сайта: gcagro.ru

С тех прошло немало лет, подобные программы без труда можно установить на смартфон или отыскать в Сети.

Нам в руки попало устройство «Алкотест-203», которое является своего рода эталоном в проверке степени опьянения и в обычной жизни встречается, скажем так, редко. Как показал наш эксперимент двухлетней давности, бытовые дешевые алкотестеры не обеспечивают должной точности измерений. В этот раз подойдем к замерам с другой стороны: сравним показания «Алкотеста-203» с его аналогами в мире программ и приложений. Понятное дело, что надеяться на компьютерный расчет не стоит, но мало ли?

Картинка с сайта: abw.by

В качестве испытуемых выступили одна девушка и два парня. Настоящие имена раскрывать не будем, назовем их условно Маша, Петя и Коля.

Маша: рост — 175 см, вес — 60 кг. В день эксперимента питалась полноценно и даже успела поспать пару часов днем.

Петя: рост — 174 см, вес — 92 кг. Весь рацион за день, по его словам, — кофе и макароны.

Коля: рост — 180 см, вес — 86 кг. Питание в течение дня осуществлялось по принципу «что бог послал».

Для эксперимента Маша и Петя решили употреблять пиво крепостью 5,5%. Коле повезло меньше остальных — на его долю выпала водка стандартной крепости. Закуска — одна на всех «мясная и сырная тарелка». В 23.40 под звон посуды эксперименту был дан старт.

Маша

Расправилась с 0,5 л пива через 37 минут после старта. В 00.17 ее бокал опустел, в 00.29 пришло время подышать «в трубку» — результат составил 0,53‰.

Для сравнения с «Алкотестом-203» были выбраны два сайта и три мобильных приложения. Стоит заметить, что ни один из этих инструментов не учитывает длительность распития и время его окончания. Все программы были выбраны по принципу наибольшей популярности, а также благодаря их появлению в первых строках поиска. Кроме того, не везде была возможность указать крепость пива с точностью до десятых — мы округляли до 5%.

В 00.32 Маша решила продолжить возлияния, в 01.24 в бокале не хватало еще 250 мл пива. В 01.33 была произведена первая «продувка» с результатом 0,81‰. В 01.38 замер повторили — 0,65‰.

Картинка с сайта: abw.by

Что же говорят приложения?

Петя

Как и Маша, остановил свой выбор на «хлебном игристом нефильтрованном». Первый бокал был опустошен за 22 минуты. Через 3 минуты алкотестер показал 0,8‰, еще через 6 минут — 0,36‰. Сверимся с приложениями?

После этого фиксировать показания стало труднее — употреблять алкоголь по расписанию и под запись оказалось не так уж просто. В промежутке времени с 00.11 до 00.30 Петя успел «освоить» еще 150 мл пива и один раз покурить. В 00.30 алкотестер показал 0,24‰ — видимо, алкоголь быстрее выводился, нежели поступал, а накопиться еще не успел.

Картинка с сайта: abw.by

В 00.48 Петя допил второй бокал и в 00.58 «продулся» еще раз — на экране отобразилось 0,47‰. Еще раз сравним с приложениями.

В 02.15 в Пете было уже 1,75 л пива, и на этом эксперимент можно было бы считать завершенным с результатом 1,38‰. Но Петя решил как следует проверить алкотестер. Так, выяснилось, что при разнице в замерах в одну минуту показания на экране могут заметно отличаться (хотя превышение «допустимых» 0,3 промилле все равно имело место быть).

Больше всего удалось «выбить» сразу же после глотка пива — алкотестер показал 4,5‰, что приближается к смертельной степени опьянения.

Картинка с сайта: abw.by

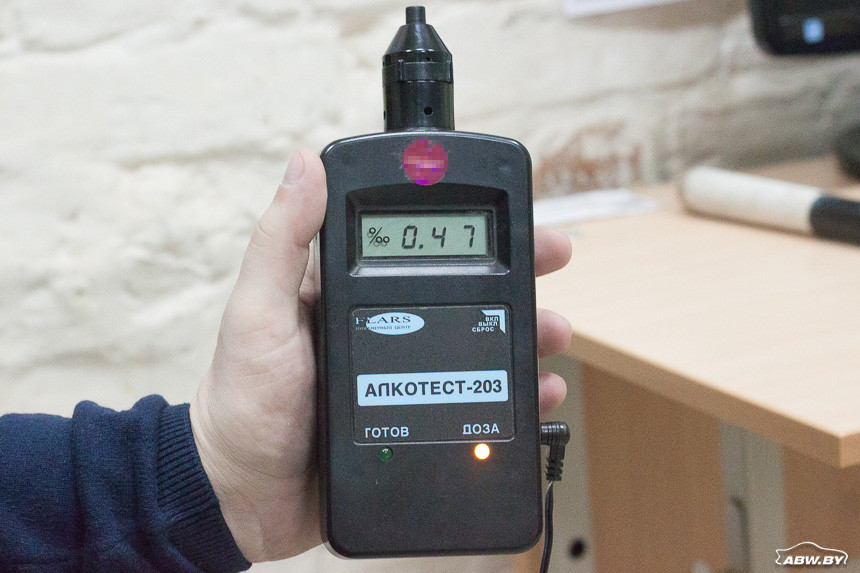

«Лучший» результат — 0,47%. Подобных значений удалось достичь после серии частых и глубоких вдохов и выдохов. Выглядело, конечно, странно, но цифры на экране впечатлили.

Картинка с сайта: abw.by

Программы-алкотестеры на подобные уловки не реагируют и показали следующее:

Учитывая «скачущие» показания «Алкотеста-203», расчет опьянения при помощи программ выглядит не таким уж безнадежным. Кроме того, как отметил Петя, алкотестер чутко реагирует на курение: будучи абсолютно трезвым, спустя пару минут после перекура он получил 0,24‰ на экране прибора.

Коля

Коле досталась самая тяжелая часть эксперимента — водка. Чтобы не растягивать повествование, предлагаем просто ознакомиться со всеми результатами в таблице.

Пусть вас не смущают подозрительные 0,36‰ в показаниях, резко трезветь еще не научился никто, просто гипервентиляция легких действительно позволяет снизить значения. Еще раз сравним показания «Алкотеста» с математически рассчитанными результатами.

В 04.18 тем не менее показания на экране «Алкотеста-203» снизились до 0.24‰. На следующий день в 12.00 алкотестер уверенно показывал нули в результате нескольких «продувок», однако состояние Коли, по его словам, было разбитым: исходя из личных ощущений с полной уверенностью в собственных силах сесть за руль он решился лишь через несколько часов, после душа и плотного обеда.

Картинка с сайта: abw.by

Для завершения эксперимента сравним, через какое время можно было бы садиться за руль по мнению программных алкотестеров. Напомним, что с момента принятия последней порции алкоголя до замера «Алкотестом-203» с нулями на экране прошло 10 часов.

Наш вердикт

Мы не ожидали от грубого расчета программных алкотестеров слишком многого: на «короткой дистанции», непосредственно после принятия алкоголя, они показывают результаты, которые более-менее сопоставимы с настоящим алкотестером. На «длинной дистанции» их показания скорее завышены. Впрочем, есть в этом и плюс: расчетное время выведения алкоголя из организма оказалось больше реального. Хотя здесь не стоит забывать и об индивидуальных факторах, которые играют ключевую роль, и о длительности выпивания и его характере.

А вот поверенный (как сообщает сайт производителя) «Алкотест-203», который стоит около 250 рублей, разочаровал своими «прыгающими» результатами. Даже забывая о показаниях после выкуренной сигареты Пети, замеры с небольшой разницей во времени заметно отличались друг от друга. Возможно, нам не повезло с экземпляром либо что-то пошло не так, однако в интернете без труда отыскались жалобы на его точность. Как правильно говорят многие автолюбители, ноль есть ноль, однако наше доверие к алкотестерам подорвано основательно.
