Альтоника приемник 8 канальный инструкция

Код: 7962

В избранное

В сравнение

ФункционалПриёмник

Единица измеренияшт

Вес0,240 кг

Объём0,00115 м³

Каталог АльтоникаРИФ РИНГ-701

Сделано в России

Розничная цена
11 410,00 ₽

Добавить в корзину

Быстрый заказ

Доставка: от 400 ₽

Бесплатно для заказов от 50 000 ₽

О товаре

Описание

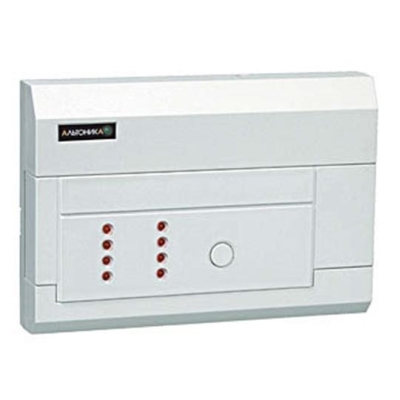

RR-701R Приёмник на 8 передатчиков Риф Ринг

Приемник RR-701R входит в состав системы радиоканальной тревожной сигнализации Риф Ринг-701 и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемно-контрольные приборы путем переключения контактов сигнального реле. Возможен прием сигналов тревоги также от стационарных передатчиков системы Риф Стринг-200.

С приемником могут использоваться до 8 передатчиков любой из указанных систем в любом сочетании. Перед использованием каждый передатчик должен быть зарегистрирован в памяти приемника с помощью процедуры обучения. Обучение производится по эфиру без дополнительного оборудования.

К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами «открытый коллектор» на каждый передатчик.

Дальность передачи тревожных радиосигналов от радиокнопок в условиях прямой видимости достигает 1000 м, от стационарных передатчиков – 2-3 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.

При эксплуатации приемника следует иметь в виду, что мощность передатчиков системы невелика, а рабочая частота разрешена к применению для устройств других производителей, поэтому тревожные сигналы могут быть подавлены мощными посторонними радиосигналами или помехами.

Технические характеристики:
— Информационная емкость: 8 передатчиков
— Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором
— Напряжение питания: от 10 В до 15 В
— Ток потребления: не более 100 мА
— Параметры релейного выхода:
максимальное напряжение 72 В при токе до 100 мА
максимальный ток 2 А при напряжении 12 В
— Диапазон рабочих температур: от -20 до +40 °C
— Габаритные размеры (без антенны): 160 х 110 х 32 мм

Приёмник RR-701R производства компании Альтоника по цене 11 410,00 ₽ с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и перечень необходимых сопутствующих товаров, найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.

Показать полностью

Документация и сертификаты

Доставка и оплата

Москва

Точную стоимость доставки оптовых заказов можно уточнить после оформления заказа.

По Москве

до 10 кг — 400 рублей

до 30 кг — 1000 рублей

до 50 кг — 1500 рублей

По Московской области

до 15 км от МКАД, до 3 кг — 400 рублей

до 30 км от МКАД, до 3 кг — 450 рублей

до 50 км от МКАД, до 3 кг — 650 рублей

каждый + 1 кг — 60 рублей

Самовывоз

Адрес пункта выдачи: г. Москва, ул. Красная Сосна, д. 2, корп. 1, стр. 1
Схема проезда

Время: с 9:00 до 17:45 в будние дни
Требуется 100% предоплата.
Для юридических лиц при себе иметь доверенность организации на получение оборудования или печать.

Оплата

Наличные или картой при получении

Наличные или картой в пункте выдачи

По карте онлайн

Наличные или банковской картой по адресу: Москва, м. Свиблово, ул. Кольская, д. 2, корп. 4 (4-й этаж) с 9:00 до 17:00.

На расчётный счёт для юридических лиц

Свернуть

Показать полностью

Приёмник RR-701R

11 410,00 ₽

Сопутствующие товары

Аналогичные Альтоника RR-701R товары

Источник

Розничная цена:3 550 ₽/шт.

Оптовая цена:3 550 ₽/шт.

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)

Задайте вопросы менеджеру:

Москва: +7 (495) 134-29-44

СПб: +7 (812) 213-07-12

RR-701R – это универсальный радиоприемник, который имеет выносною антенну и используется в комплексе радиосистемы тревожной сигнализации «РИФ-РИНГ-701» для приема тревожных сообщений от радиокнопок или станционных передатчиков. Он поддерживает прием сигналов от 8 передатчиков радиосистем серии «РИФ СТРИМ-200» и «Риф Пейдж-100/101» независимо от их комбинации, с индикацией номера сработавшего канала и звуковым сообщением. Для передачи сигнала тревоги от данного приемника на любое другое оборудование, имеется специальное сигнальное реле, а в случае надобности большего количества релейных выходов, RR-701R поддерживает подключение модулей расширения выходов реле или выходов «открытый коллектор». Дальность приема сигнала зависит от местности использования данного оборудования и приблизительно составляет порядка 1 км для радиокнопок, и порядка 2-3 км для станционных передатчиков при условии прямой видимости.

Основные особенности:

дальность приема радиосигнала на открытой местности составляет порядка 1 км для радиокнопок, и порядка 2-3 км для станционных передатчиков;
расширение радиуса действия путем подключения выносной антенны;
прием сигналов от 8 передатчиков;
совместим с передатчиками серии «РИФ СТРИМ-200» и «Риф Пейдж-100/101»;
наличие сигнального реле для передачи тревоги на смежные системы или другое приемно-контрольное оборудование;
возможность подключения модулей расширения релейных выходов или выходов типа «открытый коллектор»;
частота приема 433.92 МГц;
частотная модуляция и кварцевая стабилизация частоты приема;
индикация сработавшего канала;
выдача звукового сигнала при тревоге;
работа только с внесенными в память устройства передатчиками;
настройка без использования дополнительного оборудования (режим «обучение»);
питание от источника постоянного тока 10 – 15 В;
малое энергопотребление;
простота монтажа, настройки и дальнейшей эксплуатации;
компактность и небольшой вес;
высокая надежность, износостойкость и довольно низкая стоимость.

Подробное описание

Монтажная схема приемника и пример монтажа реле в шлейф

Информационная емкость:	8 передатчиков
Рабочая частота:	433.92 МГц, стабилизирована кварцевым резонатором
Дальность действия:	1 км для радиокнопок; 2-3 км для станционных передатчиков в условиях открытой местности
Подключение выносной антенны:	+
Индикация:	световая (индикация сработки каждого из каналов); звуковая
Напряжение питания:	10 — 15 VDC
Ток потребления:	не более 100 мА
Параметры релейного выхода:	максимальное напряжение 72 В при токе до 100 мА; максимальный ток 2 А при напряжении 12 В
Подключение модулей расширения выходов:	+
Диапазон рабочих температур:	от — 20°C до +40°C
Габаритные размеры (без антенны):	110х110х38 мм

Дополнительно

Модуль расширения на 10 зон, 10 выходов «сухие контакты», совместим с приемниками (RR-701R, RR-701R20) и пультом RS200P, индикация, выбор типа контактов НЗ или НР, питание 10-15 VDC, потребление 400 мА, от — 20°C до +50 °C, 160х110х32 мм.

Модуль расширения на 10 зон, 10 выходов «открытый коллектор», совместим с приемниками (RR-701R, RR-701R20) и пультом RS200P, индикация, выбор типа контактов НЗ или НР, питание 10-15 VDC, потребление 40 мА, от — 20°C до +50 °C, 75х120х32 мм.

Источник

Приемник RR-701R

Рекомендованная розничная цена см. прайс-лист.

Гарантийный срок 1 год

Технические характеристики

Информационная емкость: 8 передатчиков
Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания: от 10 В до 15 В
Ток потребления: не более 100 мА
Параметры релейного выхода:
— максимальное напряжение 72 В при токе до 100 мА
— максимальный ток 2 А при напряжении 12 В
Диапазон рабочих температур: от -20 до +40 °C
Габаритные размеры (без антенны): 160 х 110 х 32 мм

Документация

Источник

Назначение изделия

Предназначен для адресного приема тревожных сигналов с отображением номеров сработавших передатчиков на светодиодных индикаторах, имеет встроенную звуковую сигнализацию и реле для включения в шлейф или для управления сиреной

Особенности

Работает с передатчиками RR-701, RS-200, RP-100/101.

Дополнительное оборудование

(020105) — RR-701T, Кнопка тревожная носимая, дальность до 1 км
(020106) — RR-701TM, Кнопка тревожная носимая, дальность до 400 м
(250798) — RR-701TK3, Кнопка тревожная стационарная, дальность до 600 м

(302373) — RR-701TS исп. 2, Радиопередатчик 1-зонный, 2 ШС (НЗ), дальность до 1,5 км
(302443) — RR-701TS4 исп. 2, Радиопередатчик 4-зонный, 4 ШС (НЗ), дальность до 1,5 км
(020075) — RR-701TS-L, Радиопередатчик 1-зонный, 2 ШС (EOL), дальность до 5 км с направленной ант.

(020109) — RR-701RET, ретранслятор

(020128) — RR-701X-OK, Модуль расширения на 10 выходов «ОК», ≤ 36 В/ 30 мА, НЗ или НО (програм.)
(020127) — RR-701X-RL, Модуль расширения на 10 реле (НЗ-Общ-НР), ≤ 12 В/ 2 А

(278538) — БИРП-20, Источник питания 12 В, 2 А
(008040) — Аккумулятор 12 В, 7 А*ч

Источник

RR-701RS Приемник тревожной сигнализации, 8 передатчиков, 433,92 МГц, стабилизирована кварцевым резонатором, от 10 В до 15 В.

Назначение: приемник тревожной сигнализации позволяет строить на его основе простые и недорогие системы пультовой охраны. Прибор способен одновременно отслеживать в эфире до восьми независимых радиопередатчиков. В качестве источника сигнала могут выступать в любом сочетании носимые тревожные кнопки и стационарные приборы 701-ой или 200-ой серии, установленные для удаленной охраны объектов. Приемник способен принимать радиосигналы на расстоянии до 2-3 км от передатчиков и до 1 км от тревожных кнопок.

Сфера применения приемника:

торговые павильоны и палатки;
гаражи и автостоянки;
склады и подсобные помещения;
дачные и садовые домики;
кассы и пункты обмена;
больницы и медицинские дневные стационары.

Основные особенности RR-701RS:

При тревоге в приемнике включается звуковой сигнал, начинает мигать красный светодиод, соответствующий условному номеру передатчика и срабатывает встроенное реле.
Релейный выход прибора служит для управления внешними устройствами (световым табло, сиреной и т.п. ) или можно подключить к тревожному шлейфу оборудования поста охраны.
Если приемно-контрольному прибору поста или ПЦН необходимы отдельные шлейфы на каждый передатчик, то есть возможность использовать внешний модуль расширения RR-701X с десятью отдельными выходами.
Приемник предельно прост в эксплуатации и монтаже.
Программирование и запись в память передатчиков не требует специального оборудования, все режимы выставляются на плате при помощи перемычек.

Технические характеристики:

Информационная емкость: 8 передатчиков
Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания: от 10 В до 15 В
Ток потребления: не более 100 мА
Параметры релейного выхода:
- максимальное напряжение 72 В при токе до 100 мА
- максимальный ток 2 А при напряжении 12 В
Диапазон рабочих температур: от -20 до +40 °C
Габаритные размеры (без антенны): 195 х 90 х 26 мм

Характеристики:

Производитель: Альтоника
Тип адресного радиоустройства: Расширитель/приемник

Техническая консультация

Вопрос от: Александр

К этому приемнику необходимо приобретать дополнительно и блок питания?

Ответил: Кузьмин Борис
Здравствуйте, нужно, 12В постоянного тока. На 1-2 А возьмите
