Анкер забивной инструкция по монтажу

Необходимость закрепить предмет на стене возникает часто. Для этого используют разного рода метизы. Но так как материалы в строительстве применяют разные, то требуется универсальный вид крепежа. Такой, как забивной анкер.

Особенности забивного анкера

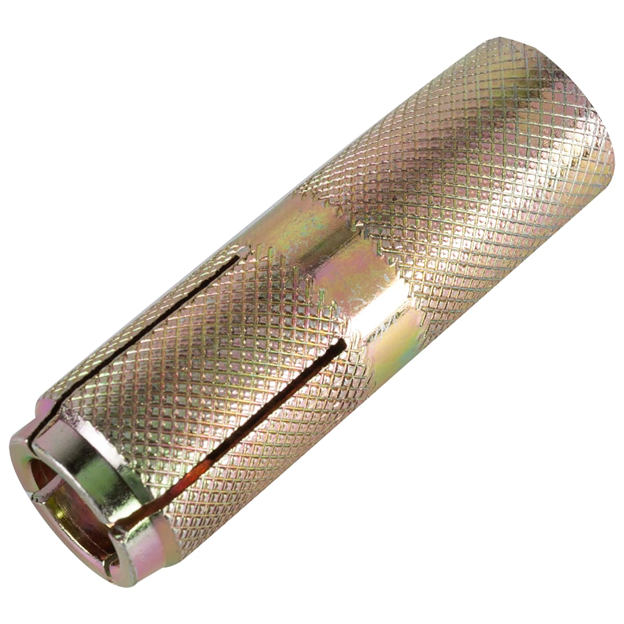

Особенность данного метиза – его конструкция, отличающаяся от более простого дюбеля. Стандартный забивной анкер состоит из трех элементов, обеспечивающих его крепление в стене и выполнение функции крепежа:

1. Наружная металлическая втулка с прорезями по боковому диаметру.
2. Втулка с распорным конусом.
3. Распорный элемент.

Виды анкера

Чтобы понять, как использовать анкер забивной, необходимо ознакомиться с его классификацией:

• материал изготовления — сталь, латунь, сталь с гальваническим покрытием.
• типоразмер. Его выбирают в зависимости от усилия вырывания. Он выражается различной длиной и диаметром наружной втулки анкера.
• наличие или отсутствие насечек на наружной поверхности анкера. Насечки гарантируют плотный контакт с поверхностью отверстия в стене и предотвращают поворот крепежа.

Плюсы применения

Конструкция анкера дает следующие преимущества:

• Скорость и простота монтажа. Анкер можно забить вручную молотком или пневматическим инструментом.
• Отверстия под установку могут быть неглубокими.
• Устойчивость к высоким нагрузкам, включая и вибрацию.

Принцип работы

Детали анкера: наружная втулка с разрезами и распорный элемент взаимодействуют следующим образом:

• Распорный элемент забивается внутрь специально подобранным по диаметру пробойником.
• Двигаясь в заданном направлении, анкер раздвигает разрезные лепестки на корпусе втулки.
• Перемещаясь в диаметральном направлении, лепестки входят в зацепление с внутренней поверхностью просверленного в стене отверстия. Это обеспечивает надежное крепление.
• В резьбовое отверстие с наружной стороны анкера вкручивается винт, на который навешивается конструкция.

Сфера применения

Такой крепеж можно использовать в стенах из бетона, природного твердого камня, полнотелого кирпича. На него можно вешать (крепить):

• Предметы мебели.
• Бытовую технику.
• Крупные светильники.
• Трубопроводы и электропроводку.
• Навесные конструкции.

Монтаж пошагово

Для начала надо подготовить инструмент. Для работы понадобится:

• Дрель и сверло соответствующего диаметра. Для стен из прочных материалов применяется перфоратор.
• Молоток.
• Пробойник для распора. Можно использовать крупный гвоздь.
• Щетка для очистки от пыли.

Инструкция по установке забивного анкера:

1. Разметить на стене место установки анкеров, и обозначить его точкой.
2. Просверлить отверстие. Диаметр и глубина отверстия зависят от выбранного типоразмера крепежа. Глубина (без учета конуса сверла) должна равняться рабочей длине анкера.
3. Продуть или очистить отверстие.
4. Вставить в отверстие корпус.
5. Молотком или пневматическим инструментом забить распорный элемент в глубину корпуса. Он должен расклинить разрезные лепестки втулки до их полного зацепления с внутренней поверхностью отверстия.
6. Вкрутить винт, предназначенный для навеса или крепления предмета мебели, оборудования или иной конструкции.

Типоразмер анкера забивного выбирается с учетом предполагаемой нагрузки. Она должна составлять три четверти усилия вырывания и не более.

В каталоге нашей фирмы имеются забивные анкеры различных размеров и типов. Чтобы сделать заказ, позвоните нам или оставьте заявку в форме на сайте.

В наших квартирах и домах можно увидеть потолочные люстры, настенные полки, панно, светильники и многие предметы мебели, декора, которые закрепляются в подвешенном состоянии. Для этого обычно применяют универсальный крепежный элемент, который надежно закрепляет предмет, под названием анкер. Подходит он как для закрепления мебели, бытовой техники и предметов декора на стену или потолок, так и для фиксации их на полу (хотя это требуется редко).

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Для небольших предметов используются анкера, изготовленные из латуни, для крупногабаритных, обладающих большой массой – применяют анкера, выполненные из высококачественной стали. Оба вида анкеров являются забивными.

Самым универсальным элементом, который дает возможность надежно закрепить различные предметы на любые поверхности как вертикальные, так и горизонтальные, будет анкер изготовленный из латуни или стали. Первый подойдет для фиксации малогабаритных и не имеющих критически большой массы предметов, а стальной — для серьезных вещей от мебели до бытовой техники.

Как устроен анкер и где используется

С помощью анкеров, монтируемых в твердые поверхности, можно закрепить на стене, потолке или полу самые разные предметы, даже те, которые обладают значительным весом. Для этого главное подобрать крепежный элемент, который подходит под заданный вес фиксируемого предмета.

Очень часто анкерный болт неопытные мастера путают с дюбелями, но анкер имеет конструкцию много более сложную, которая и позволяет обеспечить с их помощью надежное закрепление того или иного предмета. Дюбели такой возможностью не обладают и вешать на них что-либо серьезное, закреплять на стенах и потолке – нельзя.

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Путаница анкеров с дюбелями происходит из-за того, что и те, и другие имеют забиваемую часть, которая является основной частью конструкции метиза. В ситуации с анкером, в забиваемый элемент вкручивают специальные шпильки или болты, с помощью которых и происходит непосредственная фиксация предметов.

Дюбели допустимо применять для закрепления предметов малой массы, имеющих пористую, лёгкую структуру. Его забиваемая часть чаще всего изготовлена из пластика и не предназначена для удержания чего-то тяжелого, также она не имеет распорок, позволяющих прочно удерживаться в подготовленном под них отверстии.

При работе с дюбелем нужно сверлить отверстие чуть меньшего диаметра, чем забиваемая часть, в нее вбивается пластиковый дюбель, а после вкручивается насквозь шуруп, который используется для фиксации. Но, высокую надежность закрепления даже предметов небольшого веса дюбели не имеют. Очень часто даже картина повешенная с их помощью на стену – падает, не говоря о том, что некоторые люди умудряются вешать на дюбели телевизоры, микроволновки и так далее. Чего делать, конечно же, категорически не рекомендуется.

Из чего состоит анкер

Анкер имеет втулку, выполненную из качественного металла: латуни или стали, на ней могут быть нанесены специальные насечки и имеются прорези. Она, в свою очередь, входит в распорную часть, забиваемую в твердую поверхность и прочно в ней держится.

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Анкера можно подобрать по размерам. Материал, из которого они изготавливаются, будет зависеть от того, какой вес они могут выдержать. Но, в любом случае – это будет высокопрочный металл, чаще всего используется высокоуглеродистая сталь. Поверхность анкеров может иметь оцинковку или любую другую защиту от внешних негативных факторов, повышающую их сопротивляемость ржавлению. Одним из самых популярных крепежных элементов такого типа является анкер из латуни. Он имеет высокую устойчивость к повышенной влажности и агрессивной среде, при этом обладает довольно высокими прочностными характеристиками. Фиксация предметов с его помощью очень качественная и удобная.

Для того чтобы анкер имел высокую устойчивость и прочность, мог обеспечить прочное закрепление предметов, его изготавливают сплошным без использования сварки или спайки. Таким образом анкер получает высокие качественные характеристики. Внутри втулка анкера имеет резьбу, а прорези по бокам выполняют роль распорок – они, как лепестки, раскрываются и упираясь в стенки отверстия не дадут ему выскочить наружу под весом закрепленного предмета. Расхождение «лепестков» втулки происходит в тот момент, когда в нее вводят распорную часть. Втулка имеет вид конуса и за счет прорезей распорные плечи расходятся в стороны, закрепляясь в стене или потолке, полу наглухо. Вынуть анкер в собранном состоянии невозможно.

За счет того, что анкера при фиксации с их помощью предметов, имеют довольно сильное воздействие на стенки отверстия, устанавливать их можно в только в твёрдые поверхности, такие как: бетон, кирпич, натуральный камень и так далее. Если поверхность будет довольно хрупкой, то под давление распорок анкера отверстие начнет разрушаться, и он просто выскочит из него рано или поздно. Это стоит иметь в виду, когда вы планируете закреплять что-то тяжелое на не подходящей поверхности.

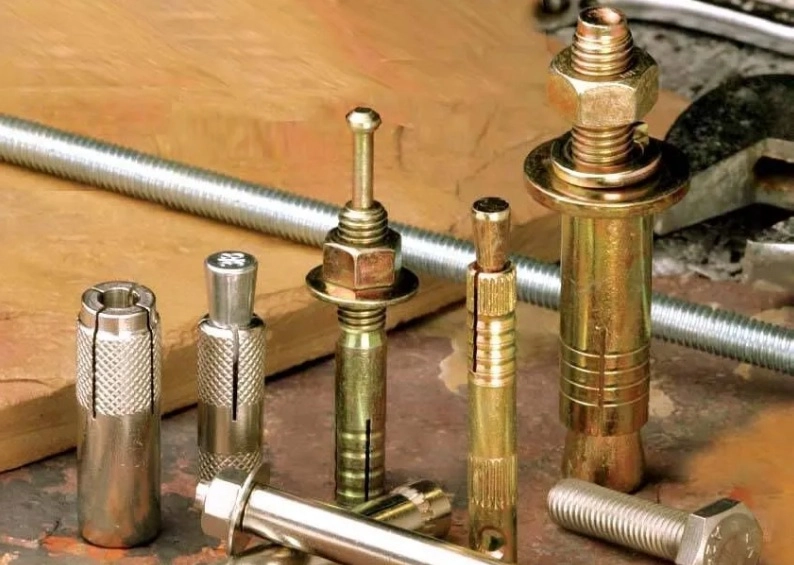

Какие бывают анкерные болты: основные разновидности

В магазинах можно увидеть не такое большое разнообразие анкерных болтов, иногда называемых анкер-цанга, как может кому-то хотелось бы. На самом деле того, что есть на полках в продаже вполне достаточно для любых работ.

Все имеющиеся анкеры можно поделить на три категории:

• по металлу, из которого они произведены;

• анкеры с насечками;

• анкеры без насечек.

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Самыми дешевыми и наиболее популярными будут забивные анкеры, которые отлиты из стального сплава. Они отличаются очень высокой прочностью, имеют лучшие характеристики относительно латунных анкеров. Любой стальной анкер должен иметь защиту от коррозии – не оцинкованные крепежи брать не рекомендуется, они недолговечные. Могут иметь они и любую другую антикоррозийную защиту, обычно это указано в сопроводительных документах. А вот латунный метиз не нуждается в подобных ухищрениях – он и так не ржавеет.

Технические характеристик, особенности, сфера применения анкеров стальных и латунных

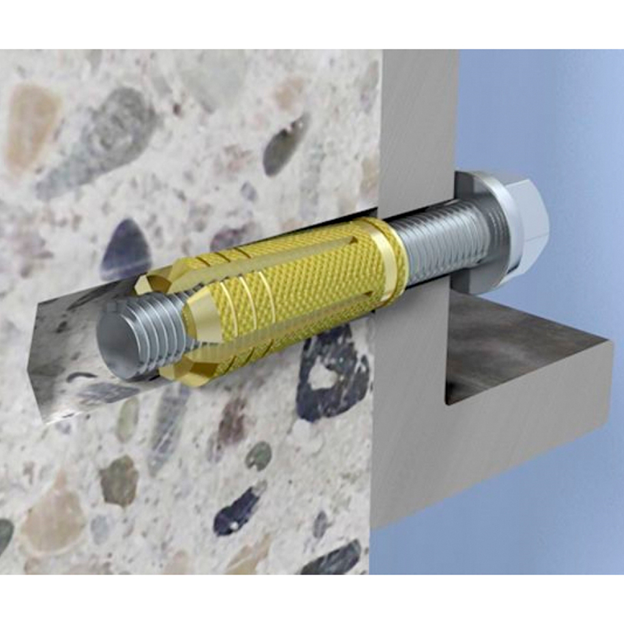

С помощью анкера изготовленного из латуни закрепляют различные предметы на поверхностях из твёрдых материалов: бетонных стенах, кирпичных, натуральном камне, искусственном камне и так далее.

Но, при этом необходимо учитывать и тот момент, что латунный крепеж рассчитывается под небольшие нагрузки вертикального типа. Латунь имеет высокую пластичность по сравнению со сталью и этот момент необходимо помнить при подборе анкера. Обязательно уточните при покупке на какой вес они рассчитаны, и точно знайте сколько весит тот предмет, который вы планируете закреплять. Если взять анкер, рассчитанный под меньшую нагрузку, то рано или поздно закреплённое с его помощью может упасть и по закону подлости – кому-то на голову.

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Вся необходимая техническая информация обычно размещается на упаковке, в которой поставляются анкеры. Производитель указывает материал, из которого изготовлен анкер, его особенности, а также обязательно прописывается нагрузка, под которую он рассчитан. Ознакомившись с этими данными, вы легко выберете себе нужный крепеж. Обратите внимание, что предельный вес на анкер не должен превышать более чем на 25% указанный на упаковке в качестве максимального, а идеальный вариант – это вообще избегать каких-либо перегрузок, так надежность такого крепления будет под сомнением.

Для расчетов специалисты обычно берут прочность, которая является стандартной для бетонной стены: от 200 до 250 килограмм на сантиметр квадратный. Если же вы хотите забивать анкерный болт в стену, которая выполнена из других материалов (кирпич, камень и т.д.), то расчёт на максимально выдерживаемую нагрузку нужно будет делать, используя другие исходящие данные.

Отдельно стоит поговорить об анкерах, которые применяются для бетонных стен, которые уже имеют дефекты в виде трещин. При выборе крепежного элемента допустимая нагрузка на них составляет не более двадцати пяти процентов от максимальной, что указана производителем и эту цифру умножить нужно на коэффициент, который равен 0,6

Какой забивной анкер лучше: имеющий насечки или без них

Анкер с насечками из латуни или стальной представляет собой забивной крепеж цилиндрического типа, внутри которого будет нанесена резьба. Именно потому их называют часто цангами, так как их рабочая часть имеет распорки – «лепестки». Обычно их четыре штуки, а формируются они за счет того, что при изготовлении эта зона получает продольные разрезы. С внешней стороны на этот цилиндр наносятся специальные насечки, за счет которых сцепление с материалом, куда анкер забивается, будет много лучше, а зафиксированный предмет с его помощью крепится куда как надежнее.

К несомненным плюсам анкеров с насечками стоит отнести:

• простое применение, справится с ним даже неопытный человек, никогда в жизни ничего не крепивший к вертикальным поверхностям стен или потолку;

• нет необходимости иметь под рукой какое-то особое оборудование или инструменты для забивания анкеров, как и не нужны навыки или большой опыт работы;

• цена анкеров с насечками невысока, что придает им еще больше популярности;

• крепление, которое обеспечивает такой метиз очень прочное и долговечное.

Анкера с насечками и латунные, и стальные используются во время проведения ремонта, строительства, а также при необходимости просто зафиксировать какой-то предмет. Они забиваются во внешние поверхности стен и потолков, реже пола для фиксации люстр, предметов мебели, различных осветительных приборов, бытовой техники и так далее. Мощные анкеры легко выдерживают весьма солидный вес закрепленных предметов, главное здесь правильно провести необходимые расчеты по выдерживаемым нагрузкам. Учтите, что если поверхность для закрепления непрочная, то анкер быстро выскочит из нее.

Картинка с сайта: www.xn--80adix1e.xn--p1ai

Если вы остановили свой выбор на анкерах без насечек с наружной стороны, то его установка ничем не будет отличаться от метизов предыдущего типа. Их необходимо монтировать в твердые поверхности точно так же. Но, из-за того, что насечек они не имеют, выдерживаемыми ими вес всегда будет значительно меньше, чем у тех, что снабжены насечками. Распорные плечи анкера не смогут с такой же надёжностью фиксироваться внутри стены или потолка. Очень часто анкера без насечек бывают латунные, которые и так предназначены для фиксации предметов нетяжелых и малогабаритных. С их помощью можно монтировать легкие пластиковые или деревянные конструкции, вешать небольшие бра на стену.

Как правильно монтировать анкер: особенности его применения

Картинка с сайта: www.xn--80adix1e.xn--p1ai

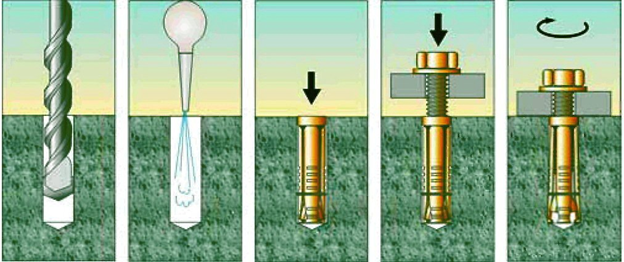

Для правильного монтажа любого анкерного болта латунного или стального, с насечками или без необходимо соблюдать следующие правила:

• первым делом необходимо просверлить отверстие под забиваемую часть анкера, которое должно быть немного меньшего диаметра, а сам крепёж в него входить с усилием, если отверстие будет больше или равным по диаметру анкеру, то держаться прочно он не будет;

• для того, чтобы фиксация была максимально надежной в любой поверхности, отверстие под анкер нужно тщательно очистить от пыли и мелки частиц мусора, продув его феном или очистить с помощью пылесоса, пренебрегать этим советом не стоит, так как мелкий кусочки, оставшиеся при сверлении, могут изменить упор «лепестков» анкера, тем самым сделав крепление менее надежным;

• после того, как отверстие был просверлено и очищено в него забивается основная часть анкера, делать это удобнее всего молотком до упора, таким образом забивная часть будет надежно зафиксирована в стене или потолке, есть специальные расклиновочные приспособления, позволяющие забивать анкера без срыва его внутренней резьбы;

• после плотной и надежной фиксации анкера по месту и с расклиненными «лепестками», в него вкручивается болт или шпилька, которые идут с ним в комплекте, а на них уже фиксируется необходимый предмет.

В сети можно найти подробные видеоролики. Которые показывают весь процесс установки анкера во всех подробностях.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Чтобы разобраться, как правильно установить анкерный болт в стену, необходимо ознакомиться с его конструкцией. Данное изделие представляет собой систему фиксации, состоящую как минимум из 3-х элементов. Имеется шпилька с резьбой на конце и расширяющимся основанием в виде клина. С помощью этой системы можно выполнять прочный монтаж, как легких, так и тяжелых элементов конструкции к бетонным, блочным и кирпичным основаниям. Анкерный болт является куда более надежным видом крепежа, чем дюбель.

Разновидности анкерных болтов

Для выполнения прочного монтажа элементов несущих конструкций были придуманы разные способы крепления. Для получения наиболее надежной фиксации мастера используют анкера. Они способны выдержать высокие нагрузки на разрыв, на срез, изгибы и вырывание из основания. Это объясняется особенностями конструкции и механизмом работы. На болте имеется резьба, а с другой стороны – распорный клин. Когда происходит затягивание винта или гайки, клин внедряется во втулку, распирая раздвижные элементы и прочно фиксируясь в основании. В общем, принцип действия всех подобных видов крепежа одинаковый, но они бывают разные и применяются для решения определенных конструкторских задач:

• анкерный болт с гайкой;

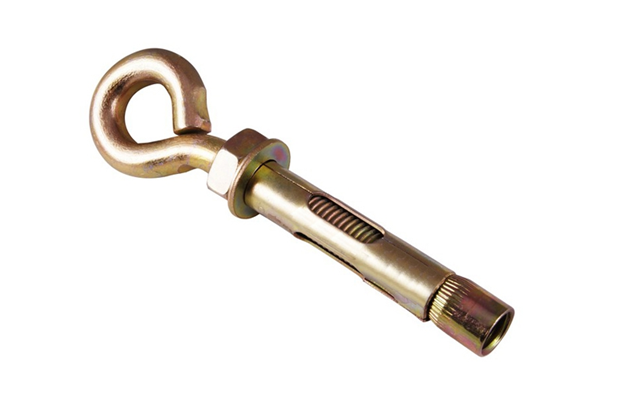

• с крюком;
• с кольцом;
• ударный;
• клинового типа;
• с шестигранной головкой.

Кроме классификации по видам конструкции, анкерные болты также бывают забивными и разжимными.

Картинка с сайта: traiv-komplekt.ru

Использование забивных анкеров

Если требуется что-нибудь быстро и надежно закрепить, то применяют забивные анкеры. Эта категория крепежа, в котором вместо болта имеется клин. При его забивании в ответную часть происходит распирание надрезанных лепестков. На них для обеспечения наилучшего сцепления с поверхностью имеются насечки, зарубки и другие элементы.

Клиновидные анкера можно использовать только по бетонным очень прочным основаниям. Когда в него правильно вбивается клин, лепестки расходятся и фиксируются в отверстии. Если основание будет рыхлым, как пеноблок или кирпич, то оно с большой вероятностью разрушится. Клин создает большое воздействие на основание, поэтому его нельзя использовать по другим материалам.

Клиновой анкер в отличие от резьбового невозможно извлечь без последствий. Удалить этот тип крепления можно будет только с фрагментами основания. Процесс монтажа забивных креплений максимально прост:

1. Сначала необходимо просверлить отверстие. С этим видом крепежа все намного проще, чем с заклепками. Для подготовки углубления в бетонном основании необходимо использовать бур того же диаметра. Особенность бурения отверстий в подобных материалах заключается в том, что при сверлении инструмент вибрирует, из-за чего отверстие получается больше.
2. При помощи спринцовки нужно удалить пыль из углубления. Это обеспечит наиболее прочную фиксацию и снизит коэффициент трения. Из такого отверстия вырвать клиновой анкер практически невозможно.
3. Подготовить анкер для забивки. Необходимо проверить положение клина, который должен быть максимально выдвинут наружу.
4. Установка анкера в отверстие. Расположите его перпендикулярно к поверхности стены и при помощи молотка забейте клин. Стремится полностью утопить его в ответной части нет смысла. Достаточно забить его на 2/3 от длины.

Забивной анкер с резьбой

Есть также забивной анкер с резьбой и насечками на внешней поверхности. Он выглядит как втулка с отверстием и резьбой, внутрь которой вкручивается болт. Процесс монтажа выполняется в несколько шагов:

1. Предварительно сверлят отверстие в бетонном основании. Им может быть фундамент, плита, бетонный блок. В любом случае оно должно быть прочным.
2. На внешней стороне этого анкера есть неровности, которыми он закрепляется в углублении. Но для более надежной фиксации лучше удалить пыль сжатым воздухом.
3. Устанавливают анкер в отверстие и при помощи молотка забивают до конца.
4. Прикладывают к месту монтажа закрепляемый элемент и болтом прижимают его к основанию. Затягивать его рекомендуется с усилием не более 30 Нм.

К особенностям этого типа анкера относится возможность дополнительной затяжки.

Картинка с сайта: traiv-komplekt.ru

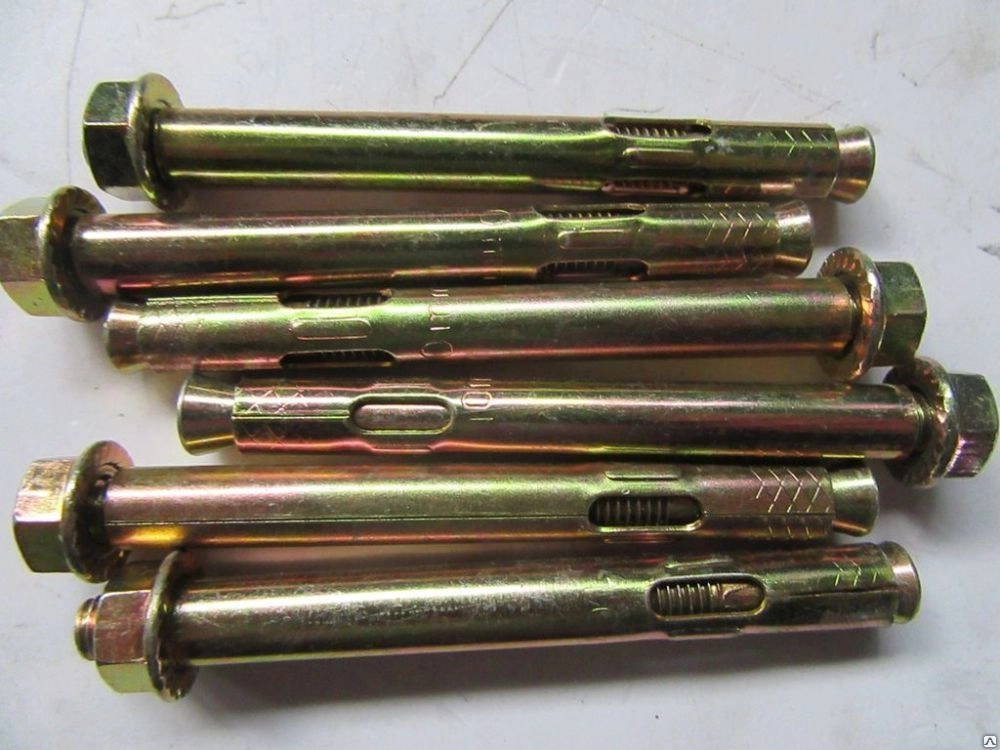

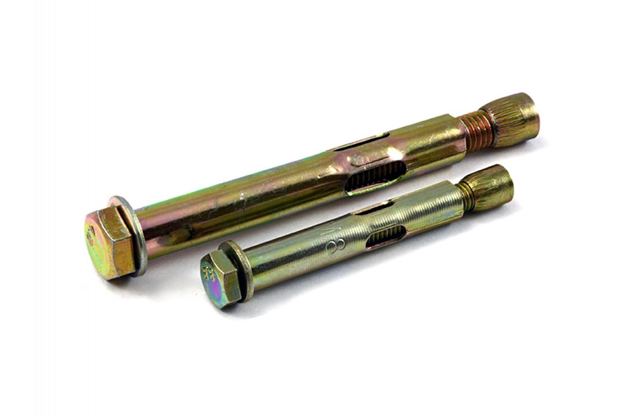

Анкерный болт с гайкой

Это стандартный вид крепежа, который широко используется при строительстве. Им фиксируют брусья, профильные трубы, уголки и другие материалы к бетонным основаниям или кирпичным стенам. Состоит из следующих деталей:

• цилиндрической упорной втулки;
• распорной гильзы с надрезами или отверстиями;
• шпильки с резьбой и клином;
• упорной шайбы;
• гайки.

Для установки этого типа анкера, необходимо засверлить отверстие подходящего диаметра. Так как эта операцию выполняют буром, то можно выбирать идентичный размер. Затем спринцовкой удаляются пыль, чтобы обеспечить прочное скрепление с материалом. Если в качестве основания выступает пеноблок или кирпичная стена, то внутрь отверстия можно залить жидкие гвозди, заложить клеевой состав. Затем, выкручивают гайку и оставляют ее так, чтобы торец болта был на уровне боковой стороны ответного крепежа. Это необходимо для предотвращения порчи первого витка, когда крепеж будет забиваться в отверстие. Когда анкер будет забит, накидным или рожковым ключом затягивают гайку. Величину усилия выбирают в соответствии с видом основания. Для бетона достаточно 30 Нм, для ПГС – не более 15 Нм, для кирпича – до 20 Нм.

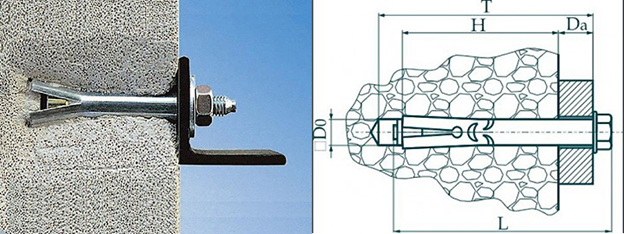

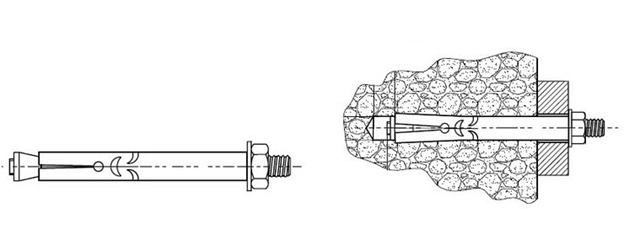

Анкерный болт с гайкой-клином

В конструкции такого анкера накручивается не гайка на шпильку, а болт в клиновидную гайку. Последняя выполняет роль распирающего элемента. Устанавливать этот тип крепежа нужно аналогичным образом, как в предыдущих случаях, только перед закладкой в отверстие необходимо расслабить клин, ударив несколько раз по болту, чтобы распирающий элемент вышел из втулки. Благодаря этому уменьшится диаметр на окончании крепежа, и он легко войдет в отверстие.

ВАЖНО: Сверлить отверстие следует того же диаметра, который имеет крепеж. Лучше, чтобы он туго заходил и пару раз стукнуть по нему молотком.

После забивки анкера на место, ключом затягивают болт с умеренным усилием в соответствии с типом основания. В отличие от крепежа с гайкой, в этом типе фиксации ничего не выпирает, когда происходит затяжка. В ряде случаев он удобнее.

Картинка с сайта: traiv-komplekt.ru

Анкера с болтами и клиновидными гайками составляют большую подкатегорию крепежа резьбового типа. В нее входят также фундаментные анкеры, с крюком, с кольцом или проушиной. Эти типы можно использовать не для прижима каких-то материалов при выполнении строительства. Они служат креплением для выполнения монтажа каких-то навесных конструкций, навешивания стендов, натягивания троса, монтажа мебели или оборудования.

Вопрос о том, как правильно установить забивной анкер, всегда актуален. Это самый широко используемый вид крепления данного типа, который позволяет достаточно легко и быстро подвесить массивные конструкции без привлечения квалифицированных специалистов. Для получения надёжного соединения с большой несущей способностью при выполнении работ важно чётко следовать технологии монтажа.

При необходимости выполнения надёжного крепления массивной конструкции на твёрдом основании в большинстве случаев наиболее эффективно использование анкерных болтов. Они достаточно просты в своей конструкции и способе монтажа, но принципиально важно знать как правильно установить забивной анкер ещё до начала работ, чтобы подвешенная конструкция не была повреждена при падении, никто не получил травму.

Виды анкеров и особенности их монтажа

В зависимости от особенностей своей конструкции и особенностей применения различают несколько видов крепежей этого типа. Клиновой анкер оснащён специальным клином внутри втулки, который расширяется в процессе вкручивания. Анкер забивается в подготовленное отверстие, гайка затягивается и таким образом стержень фиксируется в основании.

Картинка с сайта: tdrusmetiz.ru

Разжимные анкеры отличаются наличием в своей конструкции разжимной гайки, которая при вкручивании крепёжного элемента раздвигает лепестки в стороны фиксируя его в отверстии.

Распорные элементы имеют проходящую по всей длине стержня втулку с внутренней резьбой, на которую посажена клиновидная головка, предназначенная для распирания втулки при закручивании.

Забивные анкеры устанавливаются при помощи ударов по самому крепежу или с дополнительным использованием вставляемого в стержень дорна. Принцип фиксации элемента в отверстии основан на использовании внутренних вырезов и клина, которые позволяют втулке расшириться в отверстии под действием ударов.

Картинка с сайта: tdrusmetiz.ru

Химические анкеры фиксируются за счёт приклеивания к основанию. Для этого клей вводится в отверстие, придавливается анкером и застывает.

Что важно знать о монтаже забивных анкеров

При использовании для крепления конструкции забивного анкера обязательно необходимо сбивать внутренний клин, который и предложен производителями в составе конструкции. Вкручивание в отверстие болта или шпильки – одна из самых распространённых ошибок монтажа. При их использовании не происходит полного расклинивания втулки, что приводит к тому, что несущая способность такой конструкции падает в несколько раз.

В некоторых случаях возникают ситуации, когда нет возможности удалить из отверстия пыль, которая образовалась при сверлении. Специалисты советуют в такой ситуации просто сделать отверстие для забивного анкера немного глубже. Также стоит обратить внимание, что при установке анкера в полнотелом кирпиче, можно использовать только те крепления, внутренний диаметр резьбы которых не превышает 8 мм. На сайте компании РусМетизГрупп вы сможете найти все виды анкеров в любых объёмах, при необходимости наши специалисты предоставят вам подробную консультацию по всем возникшим вопросам.
