Ооо точно такое же гуано стояло в одной конторе которая мне спать не давала, пока не выкинул в помойку эту радость и не купил им обычный многорозеточный удлинитель + добротный стабилизатор напряжения. А то вечно у них то свитч зависнет, то вафля отвалится, то телефон не пашет -_-
Сколько уже тысяч статей писалось не пользуйтесь подобным гуано, по той простой причине, что кроме проблем это ничего не принесет. Хотите защиты? Покупайте нормальный стабилизатор. Если блок питания качественный в компе, то ненужно его к стабилизатору подключать, у меня на стабилизаторе висит вафля и монитор, акустика японская оригинальная, поэтому там все в поряде и не заморачивался на серьезный стабилизатор. А все остальное нужно запитывать на него. Только нужно с расчетом на потребляемую мощность естественно же.
Конечно всякие sven, defender и другие не комильфо как стабилизируют, но это лучше чем напрямую в сеть втыкать. По крайней мере не приходится почти ежегодно людям вафлю менять из-за того, что она сгорела (неожиданно). А ту хрень, что выше как по мне вообще стремно ставить. Со свенами и дефендерами проблем никогда не имел, а вот КЗ, и другие радости с тем добром, что выше еще как.
Как водится, не всегда то что продается в магазине, действительно так хорошо и полезно, как это заявляют производители.

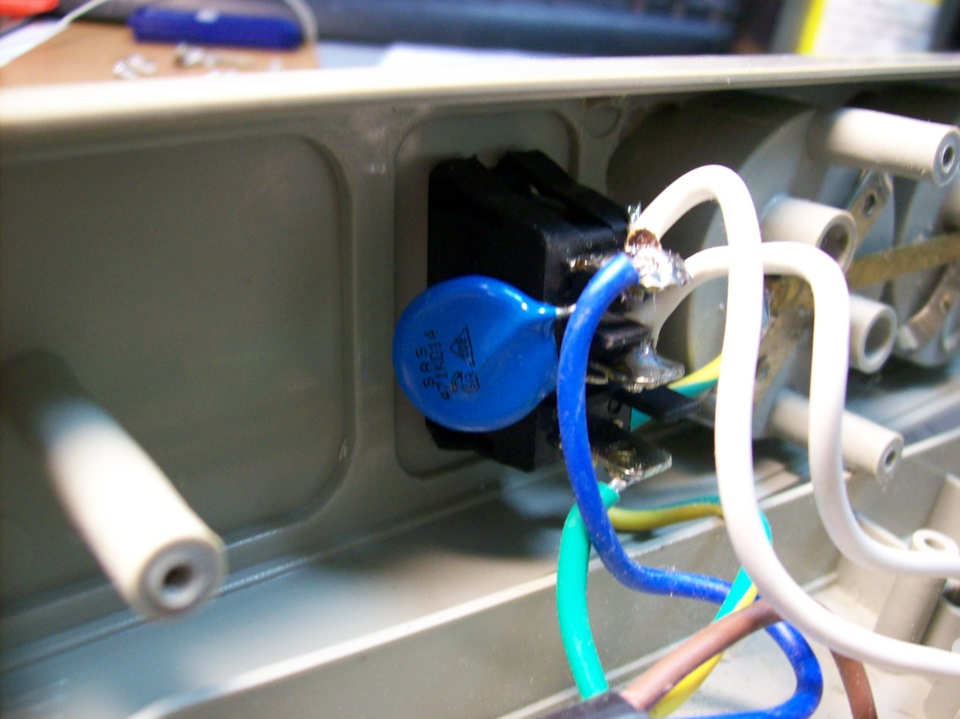

С сетевыми фильтрами похожая ситуация. И разобрав свой «навороченый» фильтр я в этом убедился, на коробочке вообще обещают защиту защит от всего. На деле же внутри стоит неоновая лампочка, и в лучшем случае термопредохранитель, который не факт что вообще сработает.
Зато почти во всех таких фильтрах можно найти «кучу» свободного места, для того чтобы сделать фильтр.

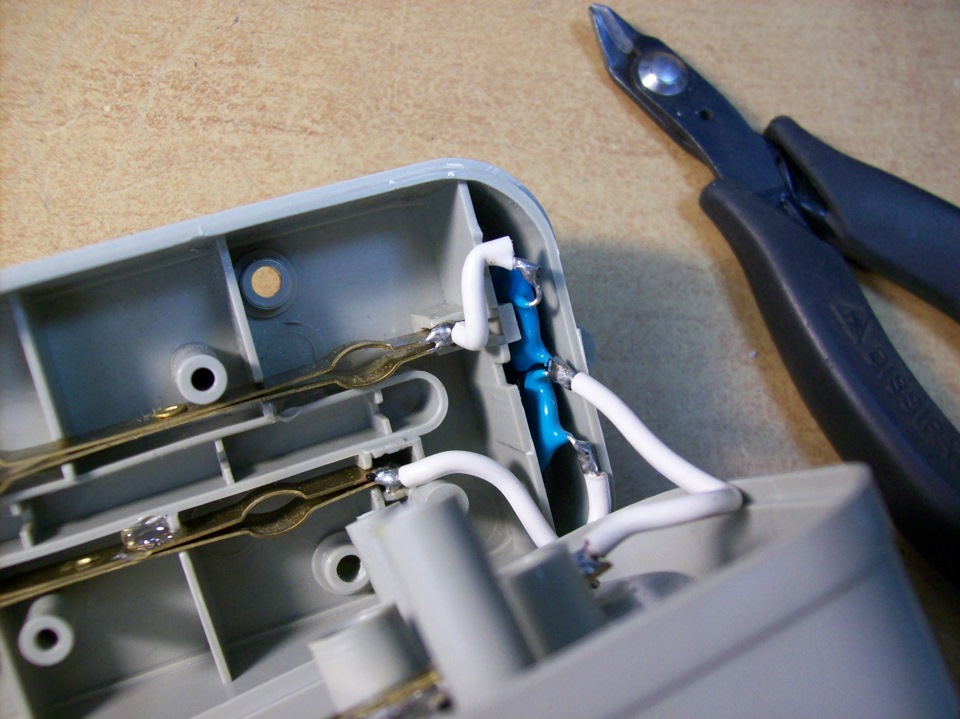

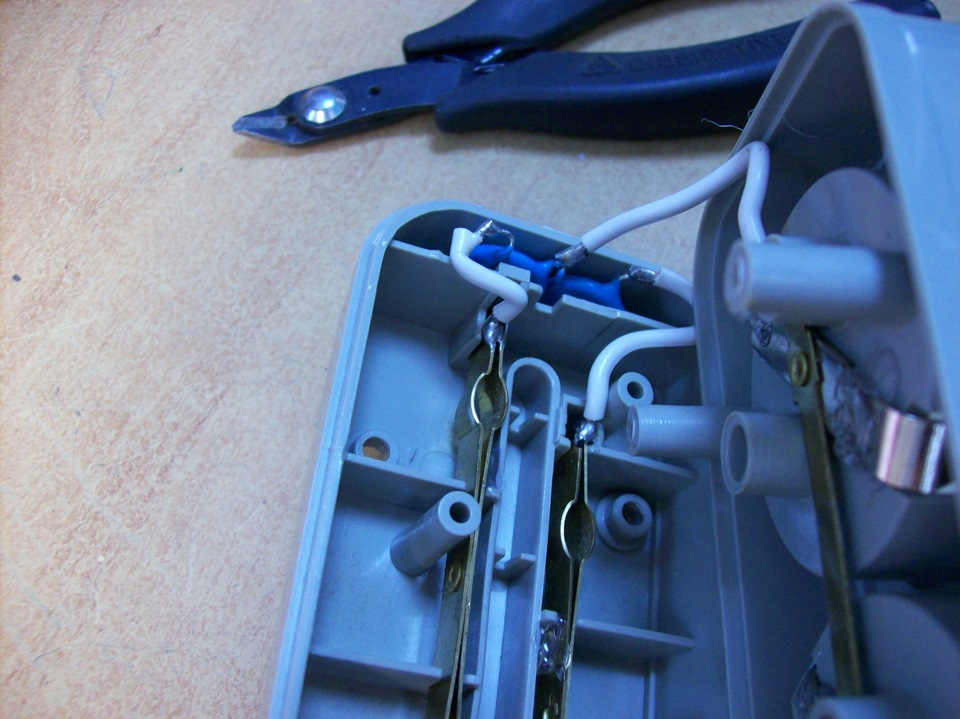

Я свой решил переделать после того как неоновая лампочка собой закоротила фазу с нулем и все бахнуло, ладно в него тогда была включена простая электроника, не чувствительная к КЗ вблизи нее. Но все узо и автоматы на линии ушли в защиту.
Вот и я подглядел более менее одыкватную схему защиты
Тут и защита от ВЧ помех есть, и дросель, и предохранители, и варисторы от импульсных скачков.

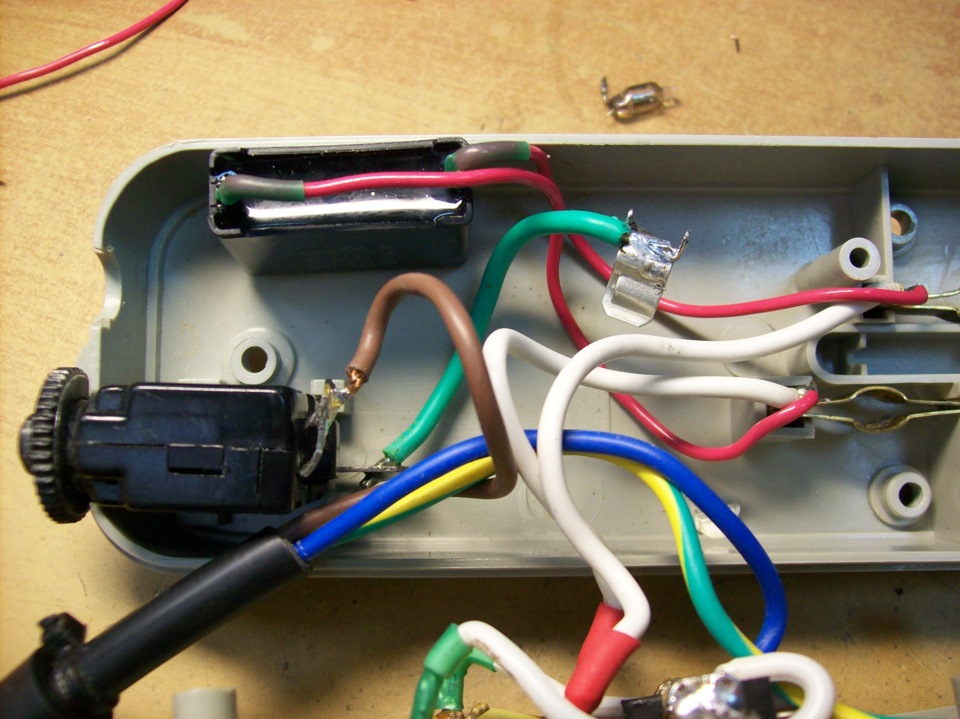

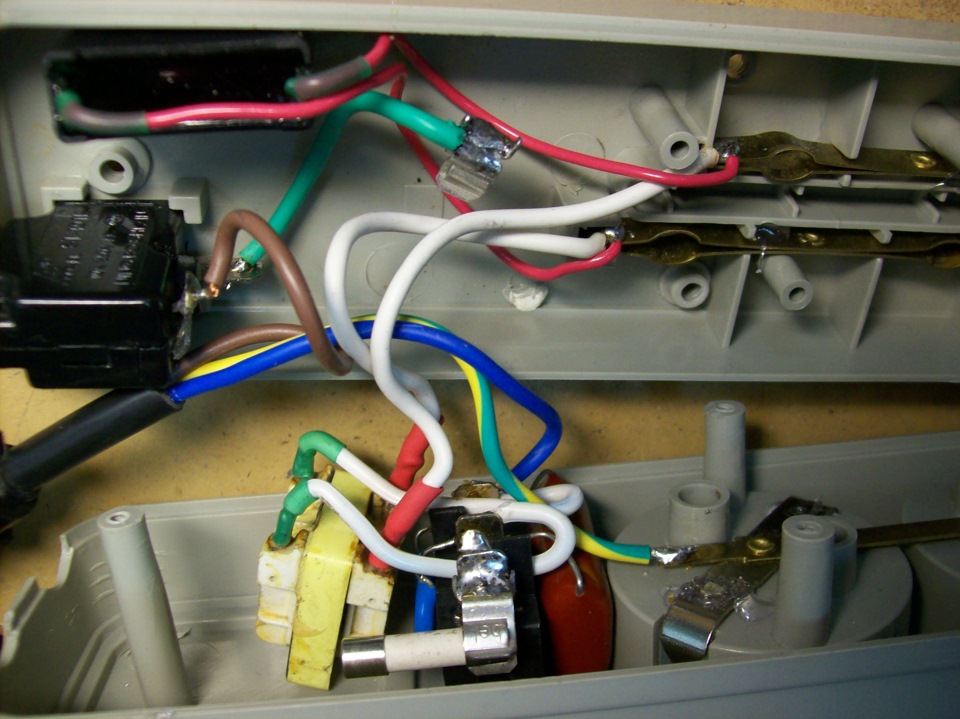

Вобщем все что поместилось, я засунул в свой фильтр.
Так как теперь в фильтре стоит предохранитель на 10А, соответственно чайник и перфоратор и утюг уже не будут работать. Но эти фильтры — не удлинители, и делаются чисто для питания электроники.
Содержание
- Обзор на Сетевой фильтр APC Essential SurgeArrest PM8-RS, 8 розеток, белый, шнур 2м
- Подробная инструкция к бесперебойникам APC
- Инструкции к ИБП
- Схемы
- Программы
- Что делать и о чем это говорит, если ИБП издает контрольный сигнал (“пищит”)?
- Обзор сетевого фильтра APC Essential SurgeArrest PM5B-RS.
- Инструкция и руководство для APC ES 525 на русском
- Розетка с защитой от скачков напряжения Эта розетка обеспеч.
- Модель be525-rs
Обзор на Сетевой фильтр APC Essential SurgeArrest PM8-RS, 8 розеток, белый, шнур 2м
Доброго времени суток. От различных проблем электрических сетей не застрахован никто. Для того, чтобы защитить технику в доме, применяют такие устройства как: источники бесперебойного питания(ИБП), стабилизаторы напряжения и сетевые фильтры. В данном обзоре речь пойдет о последнем, как о самом простом и менее затратном способе защиты. Сетевой фильтр по сути представляет из себя многорозеточный удлинитель с защитой от перенапряжений, импульсных всплесков энергии, высокочастотных помех и короткого замыкания.
В модельном ряду компании APC, присутствует достаточно большое количество моделей сетевых фильтров, которые обеспечивают разные уровни защиты – от базового до высокого. Модели имеют различную длину кабеля, количество розеток от 1 до 8, есть версии с различными дополнительными защитами в виде: защиты телефонных и коаксиальных линий, защиты локальной сети и даже с USB зарядным устройством. Из всего этого многообразия, под свои нужды была выбрана модель APC PM8-RS.
Сетевой фильтр пришел в цветной картонной коробке.
На различных сторонах которой, указаны технические характеристики и описание всех преимуществ данного фильтра.
В комплектацию входят: сетевой фильтр APC PM8-RS и руководство пользователя на разных языках, включая русский.
Корпус фильтра имеет нестандартную форму, габариты которого составляют 110,3 x 326,5 x 61,7 мм и вес 830 гр. Длина шнура 2 метра. Сечение провода 1 мм2. Максимальный ток нагрузки составляет 10А. Фильтр способен поглотить энергию до 2754 джоулей и отфильтровать радио и электромагнитные помехи до 60dB.
Фильтр имеет 8 розеток суммарной мощностью 2300 Ватт. Четыре из них находятся на задней части и больше подходят для приборов которые должны быть подключены постоянно, а другие четыре на передней части, для приборов, которые нужно периодически включать/отключать.
Две крайние розетки справа имеют увеличенное межрозеточное расстояние. Это удобно при использовании больших блоков питания, т.к. они не будут перекрывать соседние розетки. Также реализованы и другие две розетки находящиеся на задней стороне. Все 8 розеток выполнены по стандарту CEE 7 Schuko и имеют заземление. Розетки оборудованы защитными шторками, которые предохраняют от случайного поражения электрическим током, что особенно актуально, если у Вас маленькие дети. Вилки вставляются и вытаскиваются с усилием, что обеспечивает хороший контакт.
На нижней части есть специальный паз для провода, вывести который можно хоть с правой стороны, хоть с левой. Так же присутствуют четыре монтажных отверстия для крепления фильтра на стену.
С левой стороны расположена кнопка автоматического выключателя(многоразовый предохранитель). Кнопка специально сделана утопленной в корпусе, от случайного нажатия. В случае, когда выключатель сработал, нужно отсоединить все приборы от фильтра, нажать эту кнопку и подсоединить приборы обратно и он снова будет готов к работе.
На корпусе присутствуют три индикатора: «Защита работает» — этот индикатор горит, в том случае, если защита фильтра находится в исправном состоянии(это стоит проверять сразу при покупке). Если нет, то производитель дает гарантию 5 лет на ремонт, либо замену. Второй индикатор «Перегрузка по мощности» загорается при превышении потребления мощности. Третий индикатор «Есть заземление» будет светиться, если в вашем доме присутствует заземление и вся проводка выполнена правильно.
Фильтр понравился, пластик нормальный, сборка нареканий не вызывает. Плохо только, что белого цвета, маркий. У меня уже есть один фильтр этого производителя, модель старой линейки (APC P5B-RS), которая работает уже 7 год, без нареканий. Надеюсь, что и этот прослужит долго.
Источник
Подробная инструкция к бесперебойникам APC
Источники бесперебойного питания производства «American Power Conversion» (АРС) по праву считаются лучшими в своем сегменте. При помощи устройств этого производителя организации по всему миру обеспечивают непрерывную работу офисов и производств, а также осуществляют защиту программного обеспечения и данных.
Инструкции к ИБП
Бесперебойники APC — средство надежной защиты от:
- перебоев в энергоснабжении;
- изменений напряжения в сети;
- провалов напряжения;
- скачков тока.
Вместе с тем, они, как и любые другие устройства, не лишены определенных недостатков.
Справиться с ними, а также разобраться в правилах использования бесперебойника поможет инструкция.
В официальной инструкции последовательно представлены руководства по использованию устройства на всех этапах, включая:
- описание бесперебойника;
- схему бесперебойника и информацию об источниках питания;
- правила установки бесперебойника;
- советы по распаковке и размещению;
- рекомендации по присоединению устройства;
- руководства по эксплуатации;
- режимы питания (UPS On Battery);
- настраиваемые параметры;
- рекомендации по хранению, техническому обслуживанию и транспортировке;
- правила установки и отсоединения батареи;
- рекомендации по поиску и устранению неисправностей;
- рекомендации по ремонту оборудования;
- информацию о стандартах и гарантийных обязательствах;
- прочее, в том числе описание решения ситуации, когда UPS постоянно пищит.
Схемы
К инструкции бесперебойника прикладывается схема.
Ниже представлены стандартные схемы наиболее распространенных источников бесперебойного питания производства APC.
Схема бесперебойника APC 300.
Схема бесперебойника APC 500.
Схемы бесперебойников APC 250i, 400i, 600i.
Схема бесперебойника APC Back-UPS CS 500.
Программы
Помочь пользователю правильно эксплуатировать, а также проводить мониторинг и контроль ИБП APC призваны многочисленные программы.
Интересное видео про ИБП
Что делать и о чем это говорит, если ИБП издает контрольный сигнал (“пищит”)?
Источники бесперебойного питания производителя APC в большинстве своем обладают системами световой и звуковой индикации неисправностей. В инструкции описаны механизмы оповещения о проблемах при помощи различных сигналов, посылаемых индикаторами. Датчик звуковой индикации настроен таким образом, чтобы систематически подавать сигнал при нормальном функционировании ИБП.
Это свидетельство не проблемы, а напротив, показатель корректной работы.
С другой стороны, если бесперебойник «пищит» в непрерывном режиме, то это показатель неисправности. Использовать такое устройство категорически запрещается. Необходимо обратиться в сервисную поддержку.
Таким образом, в инструкции присутствует вся необходимая информация об установке, зарядке и эксплуатации (в том числе с использованием оригинального и стороннего софта для администрирования и мониторинга работы устройства) источников бесперебойного питания производителя APC, включая описание всевозможных проблем, их определения, решения, возможности эксплуатации при их наличии или необходимости обратиться в сервис.
Источник
Обзор сетевого фильтра APC Essential SurgeArrest PM5B-RS.
Здравствуйте, уважаемые читатели!
Сегодня я представлю вашему вниманию обзор сетевого фильтра фирмы APC. Компания делит свои фильтры на три категории: Essential, Home/Office и Performance. Мне на обзор досталось устройство из серии Essential (переводится как первичный, основной). Фильтры данной линейки предназначены для базовой защиты домашней электроники и являются самыми простыми и доступными.
Зачем нужен сетевой фильтр? На коробке от APC Essential SurgeArrest PM5B-RS есть ответ на этот вопрос. Ниже я приведу позицию компании APC и мои размышления.
— Защищает от всплесков в электросети, которые могут вывести из строя электронику и бытовую технику: удар молнии, повышенное напряжение.
Обычно во всех приборах уже установлена такая защита. Но если, не дай бог, случится подобная ситуация, пусть лучше сработает фильтр и не пропустит импульс высокого напряжения к подключенным устройствам. Такая защита часто работает как одноразовая и при сработке сгорает. Проще отремонтировать или заменить фильтр, нежели гораздо более дорогое устройство. — Предохраняет от электромагнитных помех, которые портят изображение на экране телевизора и сокращают срок службы бытовой техники.
Не надейтесь что ваш телевизор с плохонькой антенной начнет показывать намного лучше при подключении через фильтр. Иногда в подобных случаях фильтр действительно может помочь, но чаще всего проблема плохого изображения или звука кроется в другом.
— Защищает подключенное устройство от короткого замыкания и возгорания. Такие типы защит уже есть и в самих устройствах и автоматы в щитке на входе в квартиру, но защиты никогда много не бывает.
Технические характеристики Основные параметры Тип: сетевой фильтр;
Модель: APC Essential SurgeArrest PM5B-RS;
Количество выходных розеток: 5 розеток;
Длина кабеля: 1.8 м;
Тип входной вилки: CEE 7 Schuko;
Тип розеток: CEE 7 Schuko;
Общий выключатель розеток: есть;
Отдельный выключатель розеток: нет;
USB разъемы: нет;
Защита модемной линии: нет;
Питание Номинальное напряжение: 230 В;
Рабочая частота: 50 Гц — 60 Гц;
Максимальная мощность подключенной нагрузки: 2300 Вт;
Максимальный ток нагрузки: 10 А;
Максимальная поглощаемая энергия: 918 Дж;
Прочее Защитные шторки на розетках: есть;
Индикация: индикатор включения, индикатор заземления;
Сечение провода: 3х1.5 кв мм;
Стандартная гарантия: 5 лет на ремонт либо замену;
Габариты, вес Длина: 370 мм;
Упаковка и комплектацияФильтр поставляется в большой красочно оформленной коробке.
Очень приятно что вся информация на ней на русском языке. Внутри мы находим только сам фильтр и инструкцию. Нет даже пакетика и устройство просто болтается внутри коробки. Ничего страшного в этом нет, но выглядит это несолидно. Инструкцию, кстати, можно было и не вкладывать, вся необходимая информация присутствует на упаковке, но фирма АРС не пожадничала и вложила здоровенный лист формата А3, на котором на русском, казахском и украинском рассказывается то же самое что и на коробке.
Внешний видКорпус выполнен из черного матового пластика.
Верхняя грань с розетками наклонная, что должно добавлять удобства при подключении.
Розетки оснащены защитными шторками от попадания внутрь ненужных предметов. И это очень хорошо, особенно если у вас дома есть маленькие дети.Имеется кнопка, которая отключает все подключенные к фильтру устройства и пара индикаторов:
Кнопка отключения всех розеток расположена в небольшом углублении и она весьма туго переключатся, так что нажать случайно на нее весьма затруднительно. Сбоку расположена еще одна кнопка.
Если потребляемая мощность устройств подключенных к фильтру превысит 2300 Вт, то предохранитель обесточит подключенное оборудование и чтобы возобновить работу, необходимо отключить лишние устройства и этой кнопкой опять включить фильтр. Снизу есть канал для укладки кабеля.
Кабель можно вывести на любую из двух боковых сторон. Так же здесь имеются четыре отверстия для крепления фильтра на стену. Крепить прибор можно в любом положении, как горизонтально, так и вертикально. Сетевой кабель внушительного диаметра — 7,5 мм, но достаточно гибкий. Его длина составляет 175 см.
Существует еще версия PM5-RS, которая отличается только белым цветом корпуса.
В работе.
При включении фильтра в сеть неярким зеленым светом загораются индикаторы.
К сожалению, мой фотоаппарат не смог передать насыщенного изумрудного оттенка свечения светодиодов (скорее, это я не умею нажимать на его кнопочки).
Чрезмерного усилия при подключении вилок прилагать не требуется и держатся они в розетках хорошо. Имеющийся у меня линейный блок питания, весом около 800 грамм надежно удерживался в розетке и при переворачивании фильтра из нее не выпадал. Что главное в электронике? Правильно — надежный контакт. С этим у APC Essential SurgeArrest PM5B-RS проблем нет.
Как я уже говорил выше, кабель можно вывести на обе боковые стороны. В канале для крепления предусмотрены выступы. Держат они кабель плоховато и он то и дело вываливается, стоит приподнять фильтр. Если у вас фильтр установлен на стену, то страшного ничего нет, а вот если на полу, то придется придумывать что-то, чтобы кабель надежно фиксировался иначе он будет постоянно выпадать и корпус будет стоять криво и шататься. Например, в один слой обмотать его в месте крепления изолентой или просто приклеить термоклеевым пистолетом.
Для тестирования на перегрузку к фильтру подключались бытовая электроника различной мощности. Защита срабатывала на мощности около 2400 Вт. После отключения лишней нагрузки фильтр нормально включался нажатием на кнопку сбоку.
РазборкаКорпус крепится на восьми винтах, из которых четыре с хитрым шлицом, чтобы дети и взрослые, не обремененные интеллектом, не разобрали корпус. Мне такие винты попались впервые. Шлиц позволяет легко закрутить винт плоской отверткой, но вот при выкручивании отвертка соскальзывает.
Шины питания подводимого к розеткам выполнены из металла, как и в большинстве подобных фильтров.
На плате распаян LC-фильтр для подавления помех. На фото это желтый X-конденсатор и белого цвета дроссель обмотанный желтоватым термостойким скотчем.
Скотч прижимает к нему пару термопредохранителей, один на фазе и один на нулевом проводе.
В случае перегрева они разомкнут цепь. Термопредохранители теоретически могут защищать и от перегрева, и от перегрузки по току. В данном случае они установлены только на перегрев, так как являются одноразовыми. За перегрузку по току отвечает отдельно установленный термический выключатель с кнопкой фирмы Joemex, модель PE7710.
Он срабатывает при превышении тока в 10 А. Рядом с дросселем фильтра расположен разрядник для защиты от импульсов высокого напряжения. Остальные детали относятся к схеме питания индикационных светодиодов.
Выключателем коммутируются оба провода — фаза и ноль.
Пайка не очень понравилась.
С самой то пайкой все нормально, а вот флюс с платы отмыт плохо и выглядит она не очень опрятно.
Выводы
APC Essential SurgeArrest PM5B-RS — простое, качественно выполненное и надежное устройство, удобное в применении, обеспечивающее защиту от всплесков напряжения и перегрузки. Особенно удобна данная модель для подключения компьютера, так как количества розеток вполне хватит для монитора, акустической системы, системного блока и прочего да и шнур не слишком длинный и не будет мешаться.
Плюсы: — возможность крепления на стену; — индикация работоспособности и наличия заземления; — удачный дизайн; — наличие кнопки отключения потребителей. Минусы: — непродуманное крепление кабеля; — не очень качественная пайка. Спасибо компаниям APC и DNS за предоставленное на тест устройство.
Источник
Инструкция и руководство для
APC ES 525 на русском
2 страницы подробных инструкций и пользовательских руководств по эксплуатации
РАЗБИРАЕМ APC BACK-UPS ES 525. ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ ДЛЯ КОМПЬЮТЕРА И ДРУГОЙ ЭЛЕКТРОНИКИ
APC Back-UPS ES 525 нагрузочный тест
APC Back UPS ES 525 замена батареи, обзор, ремонт ИБП (BE525-RS)
APC 525 пищит, не заряжает новую батарею после самостоятельной замены
Автозапуск APC 525 после полного разряда (для сисадминов)
220 вольт в автомобиле, APC ES 525 бесперебойник своими руками
Резервное питание 220 V. Сделай сам. Backup power supply DIY
ремонт apc back-ups es 525
Розетка с защитой от скачков напряжения Эта розетка обеспеч.
Back-ups es 525, Эксплуатация и установка программного обеспечения, Замена аккумулятора
Розетка с защитой от скачков напряжения
Эта розетка обеспечивает постоянную защиту от скачков напряжения, даже когда устройство Back-UPS
ES выключено. Подключите к этой розетке принтер, факс, сканер или другое периферийное
оборудование, которому не требуется питание от аккумулятора.
Эти розетки всегда включены, когда включено устройство Back-UPS ES. При исчезновении напряжения
в сети или других проблемах энергопитания (низкое или высокое напряжение) на эти розетки в течение
ограниченного времени будет подаваться питание от устройства Back-UPS ES. Подключите к этим
розеткам компьютер, монитор и еще один вид оборудования.
Подключение факса/модема/телефона
Устройство Back-UPS ES обеспечивает защиту одной линии (2-проводной) для факса, модема или
телефона от скачков напряжения, если оборудование подключено через устройство Back-UPS ES, как
показано на рисунке.
Подключите шнур питания устройства Back-UPS ES непосредственно к стенной розетке. Не
используйте сетевой фильтр или разветвитель питания.
Индикация рабочего состояния устройства Back-UPS ES осуществляется с помощью комбинированной
Звуковой сигнал
Сигнализация выключается, когда
Питание от сети – ИБП Back UPS ES 525 подает
соответствующее питание от сети к подключенному
4 сигнала через каждые
Питание от аккумулятора – ИБП подает питание от
аккумулятора к оборудованию, подключенному к
розеткам питания от аккумулятора.
ИБП Back UPS ES 525 возвращается к
питанию от сети или когда UPS
Предупреждение о низком заряде аккумулятора –
ИБП подает питание от аккумулятора к оборудованию,
подключенному к розеткам питания от аккумулятора,
и состояние аккумулятора приближается к
ИБП Back UPS ES 525 возвращается к
питанию от сети или когда UPS
Самопроверка при запуске – Программное
обеспечение устройства UPS осуществляет
ИБП Back UPS ES 525 выключено
кнопкой питания или когда проверка
Сигналы в течение 1
минуты через каждые 5
Замена аккумулятора – Происходит, когда
аккумулятор не проходит самопроверки.
ИБП Back UPS ES 525 выключено
кнопкой питания или аккумулятор
Перегрузка – Происходит, когда перегружена одна или
несколько розеток питания от аккумулятора.
ИБП Back UPS ES 525 выключено
кнопкой питания или оборудование,
включенное в перегруженную розетку
Завершение работы – Происходит, когда устройство
ИБП, работая от аккумулятора, закрыло текущие
приложения на подсоединенном компьютере и
завершило работу операционной системы компьютера.
Сигналы через каждые 2
Устройство подключено к сети, а аккумулятор
ИБП Back UPS ES 525 выключено
кнопкой питания или когда
Проверьте наличие в упаковочной коробке следующих
• Руководство пользователя
• Кабель USB
• Инструкция по технике безопасности
• Гарантийная регистрационная карточка
• Программное обеспечение PowerChute® Personal Edition
В случае обнаружения повреждения оборудования известите
об этом торговую фирму-посредника. Для получения
регистрационную карточку или форму в режиме «онлайн» на
Рекомендации по установке устройства UPS:
• Сверху и по сторонам устройства должен быть зазор в 5
см для обеспечения вокруг него адекватной вентиляции.
• Избегайте попадания на устройство прямого солнечного
• Избегайте чрезмерного нагрева устройства.
• Избегайте высокой влажности и контакта устройства с
• Избегайте чрезмерного запыления устройства.
Подсоедините кабель для универсальной серийной шины (USB)
Входящие в комплект кабель USB и программное обеспечение обеспечивают автоматическое сохранение
файлов и завершение работы операционной системы в случае длительного прекращения подачи энергии.
Подсоедините кабель USB к порту данных устройства Back-UPS ES. Другой конец кабеля подсоедините к
порту USB компьютера. Программное обеспечение после его установки автоматически обнаружит порт
USB вашего компьютера.
Если на вашем компьютере вместо порта USB установлен последовательный порт, вы можете запросить в
компании APC кабель для подключения к последовательному порту, чтобы использовать его для
подсоединения к устройству Back-UPS ES 525. Обратитесь в ближайший к вам офис компании (см.
контактную информацию по компании APC ниже). Кабель для подключения к последовательному порту
будет выслан вам бесплатно.
Крышка отсека
аккумулятора
Устройство Back-UPS ES поставляется с установленным
внутренним аккумулятором. Типичный срок службы
аккумулятора составляет 3-6 лет. Замена аккумулятора не
представляет собой опасности и не несет в себе риск
поражения электрическим током. Не заменяйте внутренний
аккумулятор в режиме работы от аккумулятора (если горит
ПРИМЕЧАНИЕ: При подключении аккумулятора может
наблюдаться незначительное искрение. Это нормальное
явление.
Переверните устройство Back-UPS. Нажмите на
высвобождающие язычки. Сдвиньте крышку отсека
аккумулятора и снимите ее с устройства.
Достаньте аккумулятор из устройства UPS. Запомните,
какого цвета провод у каждой клеммы. Отсоедините
провода от клемм аккумулятора.
Включите устройство нажатием на кнопку питания.
Одиночный короткий звуковой сигнал и зеленый индикатор
питания от сети подтверждают, что устройство Back-UPS ES
включено и готово обеспечивать защиту.
Для обеспечения достаточной продолжительности рабочего
цикла устройство Back-UPS ES должно вначале зарядиться в
течение не менее 16-ти часов. Устройство заряжается всегда,
когда оно подключено к сети, независимо от того, включено
оно или выключено.
программного
обеспечения
Personal Edition
Вставьте компакт-диск с программным обеспечением
PowerChute Personal Edition в компьютер и выполняйте
инструкции по установке, выводящиеся на экран.
автоматическим регулятором напряжения (AVR), который
автоматически регулирует напряжение входной сети без
подачи звукового или визуального сигнала.
Вставьте на место крышку отсека аккумулятора и
задвиньте ее до щелчка.
Подсоедините провода к новому аккумулятору
и установите его в устройство.
Battery Backup plus Surge Protection
Surge Protection
Back-UPS ES 525
Внимание: Вилка шнура
питания является
размыкающим устройством
данного прибора. Стенная
розетка, к которой вы
подключаете данной
устройство, должна быть с
заземлением и
располагаться рядом в
легкодоступном месте.
Back-UPS ES 525
Подсоединение оборудования к
ИБП Back UPS ES 525
Розетки резервного питания от аккумулятора с
защитой от скачков напряжения
Эксплуатация и установка
программного обеспечения
Индикаторы состояния и предупреждающие сигналы
Для получения дополнительной информации обратитесь к разделу «Поиск и устранение причин неисправностей».
990-1466 Copyright © 2003 American Power Conversion Corp. Все права защищены.
«APC», «Back-UPS» и «PowerChute» — зарегистрированные товарные знаки корпорации American Power Conversion.
Все остальные товарные знаки являются собственностью соответствующих владельцев.
Модель be525-rs
Приведенная ниже таблица поможет вам решать незначительные проблемы, возникающие при установке и эксплуатации устройства
Back-UPS ES. Если возникнут проблемы, которые невозможно решить с помощью приведенных здесь рекомендаций, обратитесь в
службу технической поддержки компании АРС в режиме «онлайн» или по телефону.
230 В переменного тока, номинал
Переключение на работу при пониженном
напряжении
160 В переменного тока, типовое
Переключение на работу при повышенном
напряжении
280 В переменного тока, типовое
Резервное питание от аккумулятора с
защитой от скачков напряжения
(3 розетки)
Только с защитой от скачков напряжения
(1 розетка)
6 ампер (включая выход UPS)
Напряжение – Питание от аккумулятора
Напряжение – Питание от аккумулятора + 8%
(синхронная синусоидальная кривая)
5 мс типовое, 10 мс максимум
Защита и
фильтр
Защита от скачков переменного
напряжения
Постоянно, 150 джоулей
Защита телефонной линии от скачков
напряжения
Одна линия (2-проводная)
Вход переменного тока
Герметичный, необслуживаемый, свинцово-кислотный
Типичный срок службы
3 — 6 лет в зависимости от количества зарядных циклов и
температуры окружающей среды
Размеры (только устройство UPS)
12 (В) x 28,5 (Д) x 19,7 (Ш) cm
Рабочая относительная влажность
от 0 до 95 %, неконденсирующаяся
Рабочая высотная отметка
Обычный срок гарантии составляeт 2 (два) года с даты приобрeтeния.
1. Для устранения распространенных проблем обратитесь к разделу «Поиск и устранение причин
неисправностей».
2. Убедитесь в том, что аккумулятор подсоединен (см. «Замена аккумулятора») и автоматический
выключатель не сработал на отключение (см. раздел «Поиск и устранение причин
неисправностей»).
Если проблему или вопрос решить не удалось, обратитесь в компанию APC через Интернет или по
одному из приведенных ниже телефонных номеров.
3. Прежде чем обратиться в компанию APC, запишите дату покупки устройства UPS, номер
модели и серийный номер (на нижней панели устройства).
4. Приготовьтесь к устранению неисправности во время разговора по телефону с представителем
службы технической поддержки. Если эта попытка окажется безуспешной, представитель
предоставит вам номер разрешения на возврат товара (RMA#) и адрес для отправки устройства.
Упакуйте устройство UPS в его оригинальную упаковку. Если оригинальная упаковка отсутствует,
узнайте в службе технической поддержки компании APC о возможности получить новый
комплект. Должным образом упакуйте устройство UPS, чтобы избежать повреждений при
транспортировке. Ни в коем случае не используйте для упаковки пенопластовые шарики. На
повреждения, полученные во время транспортировки, гарантия не распространяется
(рекомендуется застраховать посылку на полную стоимость).
5. На посылке напишите номер RMA#.
6. Пошлите устройство UPS застрахованным перевозчиком на адрес, предоставленный вам
представителем службы технической поддержки компании APC.
Оперативная служба технической поддержки. http://support.apc.com
Веб-сайт. www.apc.com/ru
Всемирный центр . +1.800.800.4272
Отделение APC в России . 7 (095) 916 71 66 Служба технической поддержки
7 (095) 929 90 95 Отдел сбыта
БЕСПЛАТНЫЕ телефоны технической поддержки:
Для России . 8 800 200 APCC (8 800 2002722)
Для Украины . 8 800 50 APCC 0 (8 800 5027220)
Используйте для замены только аккумуляторы, разрешенные к применению компанией APC.
Запасные аккумуляторы можно заказать в компании APC с использованием информационного
центра компании АРС в сети World Wide Web. При оформлении заказа имейте наготове номер
модели вашего устройства Back-UPS ES. Номер модели находится на нижней панели устройства.
Поиск и устранение причин
неисправностей
Подсоедините аккумулятор (см. «Замена аккумулятора») и проверьте наличие напряжения в
стенной розетке.
Отключите оборудование от розетки с защитой от скачков напряжения и включите его в розетку
резервного питания от аккумулятора с защитой от скачков напряжения.
Убедитесь, что розетка не отключена сработавшим предохранителем или автоматическим
выключателем и что выключатель стенной розетки (при его наличии) находится в положении
«включено».
Убедитесь, что оборудование, которое должно получать питание во время отключения
электричества, включено в розетку «резервного питания от аккумулятора с защитой от скачков
напряжения», а НЕ в розетку «с защитой от скачков напряжения».
Проверьте, не превышает ли включенное в розетки устройства UPS оборудование мощности
устройства. Попробуйте отключить часть оборудования и посмотрите, решает ли это проблему.
Устройство Back-UPS ES работает нормально.
Устройство Back-UPS ES может работать от аккумулятора только в течение непродолжительного
времени. После того как устройство израсходует имеющийся заряд аккумулятора, оно
выключится. Прежде чем продолжать эксплуатацию устройства, дайте ему подзарядиться в
течение 5 часов.
Выходной сигнал предназначен для компьютеров и связанного с компьютером оборудования. Он
не предназначен для работы с техническим оборудованием, оснащенным электродвигателем.
Обратитесь в службу технической поддержки компании APC за дополнительной помощью по
устранению неисправности.
Устройство Back-UPS ES работает нормально и питается от аккумулятора. Когда устройство
переключилось на питание от аккумулятора, необходимо сохранить выполняемую работу,
выключить питание подключенного оборудования и затем выключить устройство. Когда
нормальное напряжение будет восстановлено, можно снова включить устройство и подать
питание на ваше оборудование.
Устройство Back-UPS ES готово выключиться из-за низкого заряда аккумулятора! Когда
устройство подает звуковые сигналы раз в секунду, это означает, что заряда аккумулятора
осталось приблизительно на 2 минуты. Немедленно отключите питание компьютера и выключите
устройство. После восстановления напряжения в сети устройство восстановит заряд
аккумулятора.
Дайте устройству UPS восстановить заряд, оставив его включенным в сеть не менее чем на 16
часов.
По мере старения аккумулятора продолжительность его рабочего цикла будет сокращаться.
Аккумулятор можно заменить, заказав его по адресу www.apc.com/ru. К преждевременному
старению аккумулятора также приводит установка устройства Back-UPS ES вблизи сильного
источника тепла.
Аккумулятор отсоединен, а в стенной розетке напряжение
отсутствует.
Перегружена розетка с защитой от скачков напряжения.
Настенная розетка, к которой подсоединено устройство Back-UPS
ES, не подает на него питание от сети.
Компьютер, монитор или внешний дисковод подсоединен к
розетке с защитой от скачков напряжения.
Имеет место чрезмерная нагрузка на устройство Back-UPS ES.
Программное оборудование PowerChute Personal Edition
завершило работу операционной системы из-за отключения
электричества.
Устройство Back-UPS ES израсходовало имеющийся заряд
аккумулятора.
Подключенное оборудование не принимает ступенчато-
аппроксимированное синусоидальное напряжение от устройства
Back-UPS ES.
Устройство Back-UPS ES может требовать ремонта.
Устройство Back-UPS ES работает от аккумулятора.
Низкий заряд аккумулятора (осталось около 2-х минут работы).
Неполный заряд аккумулятора.
Период нормальной эксплуатации аккумулятора близок к
завершению.
Устройство Back-UPS ES не включается.
Отсутствует напряжение в розетке с защитой от
скачков напряжения.
Подключенное оборудование прекращает
получать электропитание от ИБП Back UPS ES
525.
Индикатор состояния горит желтым цветом, и
устройство Back-UPS ES подает четыре звуковых
сигнала через каждые 30 секунд.
Индикатор состояния мигает желтым цветом 1
раз в секунду, и одновременно раз в секунду
устройство Back-UPS ES подает звуковой сигнал.
Несоответствующая продолжительность
времени автономной работы.
Источник
Каталог описаний
Каталог описаний
Источники питания APC
Сетевой фильтр APC SURGE ARREST E10-G
33362
|
Вид главный
|
Попробовать найти драйвер, для этой позиции Сетевой фильтр APC SURGE ARREST E10-G
|
Увидели ошибку в названии или описании товара? Выделите её и нажмите Ctrl+Enter!
