Аппарат ранет дмв 20 1 инструкция по эксплуатации

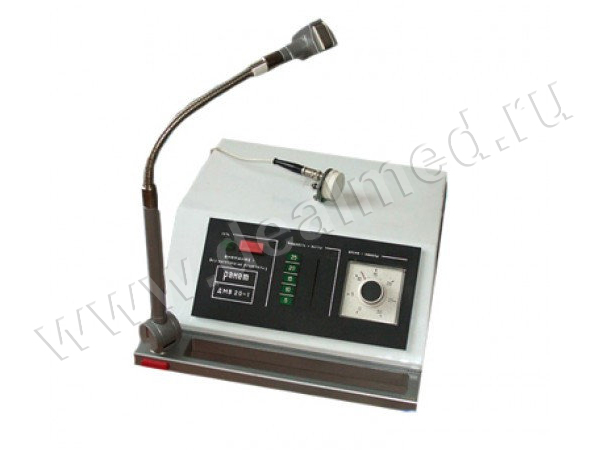

Аппарат ДМВ 20-1 «РАНЕТ» – современный медицинский прибор, который предназначен для выполнения терапевтических и профилактических мероприятий с применением электромагнитного поля высокой частоты. Излучатель ДМВ-комплекса способен работать в дециметровом диапазоне (длина волны от 10 сантиметров до метра). Излучение имеет четкую направленность на пораженные внутренние органы и участки тела человека.

Особенности прибора

• Аппарат оказывает на организм восстанавливающее влияние, эффект хорошо заметен при терапии заболеваний после травм или воспалений.
• При проведении лечебных и профилактических процедур, используется небольшая выходная мощность.
• Не нужна экранирующая камера для правильной и безопасной работы этой модели устройства.
• При работе данного устройства используются маленькие поверхности, которые излучают электромагнитное поле.

Аппарат ДМВ 20-1 РАНЕТ с хорошей результативностью применяется в физиотерапевтических отделениях медучреждений для лечения таких недугов:

• острая и хроническая формы бронхита,
• бронхиальная астма,
• язвы желудка и 12-перстной кишки,
• хронический холецистит,
• различные проявления артрита,
• некоторые заболевания периферической нервной системы,
• гинекологические, стоматологические и ЛОР-болезни и ряд других.

Стандартная комплектация аппарата ДМВ 20-1 «Ранет»:

1. переносной генератор
2. четыре сменных контактных излучателя, в том числе:

• И1 – внутриполостной ректальный
• И2 – внутриполостной вагинальный
• И3 – цилиндрический (Ø40 мм)
• И4 – цилиндрический (Ø100 мм)

Прибор физиотерапии состоит из генератора и четырех сменных излучателей контактного типа.

Особенности:
– контактная методика
– небольшая выходная мощность
– малые излучающие поверхности
– тепловой компонент действия выражен слабее, чем при применении аппарата «Волна-2»
– используется без экранирующей кабины

Рабочая частота (МГц) 460 +- 1%
Максимальная выходная мощность (Вт) 25,0 +- 5
Напряжение питания (В) 220 +- 10%, 50 Гц
Плавная регулировка выходной мощности (Вт) от 0 до 25
Потребляемая мощность от сети 220В/50Гц (ВА) 240
Время непрерывной работы (час) 8 (с перерывом на 15 мин. через каждый час работы)
Масса собственного аппарата (кг) 15
Масса аппарата с комплектом принадлежностей (кг) 20
Габаритные размеры (мм) 415х395х200

КОМПЛЕКТАЦИЯ:
– генератор переносной,
– излучатель И4 (цилиндрический диам 100 мм),
– излучатель И3 (цилиндрический диам 40 мм),
– излучатель И2 (внутриполостной вагинальный) и 3 колпачка,
– излучатель И1 (внутриполостной ректальный), 2 колпачка и 2 трубы,
– держатель излучателей,
– кабель питания,
– высокочастотный кабель,
– индикатор СВЧ поля,
– предохранители – 4 шт.,
– лампы – 6 шт.,
– техническое описание и инструкция по эксплуатации,
– формуляр.

Дециметроволновая терапия (ДМВ Терапия)

Дециметроволновая терапия – лечебное применение электромагнитных волн дециметрового диапазона.

Под действием электромагнитных волн в тканях организма возникают ориентационные колебания дипольных молекул связанной воды (составляющей 95% тканевой воды), а также боковых групп белков и гликолипидов плазмолеммы, характе­ристические частоты релаксации которых соизмеримы с частотами воздействующих электромагнитных колебаний и ле­жат в диапазоне у-дисперсии диэлектрической проницаемости. Совпадение частотных диапазонов обеспечивает избирательное поглощение данными клеточными структурами энергии СВЧ-излучения.

В результате поляризации гидратных оболочек гликолипидов и белков возникают конформационные перестройки цитоскелета и мембран органоидов нейронов и клеток крови. Такие процес­сы модулируют межмолекулярные и электростатические вза­имодействия структурно-каркасных белков мембран с белками внеклеточного матрикса, активируют мембранные энзима-тические комплексы и системы вторичных посредников (циклические нуклеотиды, G-белки и ионы Са²⁺   кроме того, электромагнитные волны дециметрового диапазона изменяют физико-химические свойства субклеточных структур. Рассмотренные феномены определяют нетепловой (осцилляторный) компонент механизма лечебного действия дециметровых волн.

Дециметровые электромагнитные волны низкой интенсив­ности вызывают сложные физико-химические процессы, проте­кающие в облучаемых тканях. Следствием этих процессов яв­ляется активация клеточного дыхания и энзиматической актив­ности, конформационные перестройки гликолипидов плазмолеммы, изменение ее проницаемости и функциональных свойств мембран. Такие волны активируют также синтез нуклеиновых кислот и белков в клетках, повышают интенсивность процессов фосфорилирования в митохондриях.

При увеличении плотности потока энергии СВЧ-колебаний (более 0,01 Вт/см²) возрастает вероятность и амплитуда коле­бательных смещений полярных биологических молекул и величина индуцированного дипольного момента неполярных молекул. В результате увеличивается объемный дипольный момент и степень поляризации облучаемых тканей. Релаксационные колебания связанных молекул воды и гликолипидов приводят к преобразованию энергии воздействующих электромагнитных волн в тепловую и нагреванию тканей. Наибольшее выделение тепла происходит в органах и тканях, богатых водой (кровь, лимфа, мышечная ткань, паренхиматозные органы). Механизмы теплоотдачи не компенсируют происходящей в этих ор­ганах теплопродукции, и регионарная температура глубокорас­положенных тканей повышается на 1,5° С. Данный феномен обозначают как тепловой компонент механизма лечебного дей­ствия дециметровых волн.

Вследствие сравнительно большой длины волны, малого ко­эффициента отражения (35-65%) и равномерного расположе­ния осцилляторов (белковых молекул и гидратированных ионов) при распространении дециметровых волн распределение тепла в облучаемых тканях также происходит равномерно и на большую глубину. Следовательно, СВЧ-терапия отличается от УВЧ-терапии различной локализацией областей максимально­го теплообразования. Это различие обусловлено участием в формировании тока смещения разных структурных компонентов тканей диполей воды и низкомолекулярных цепей гликолипидов – в СВЧ-поле и крупных гидратированных глобулярных белков, гликопротеидов и фосфолипидов – в УВЧ-поле).

Проникающая способность дециметровых волн в ткани со­ставляет в среднем 9-11 см. Толщина кожи, подкожно-жирового слоя, а также поверхности раздела сред с различной диэлектри­ческой проницаемостью существенно не влияет на коэффициент отражения и поглощения дециметровых волн. Из-за малой длины волны по сравнению с линейными размерами тела человека воз­можно только их локальное воздействие на ограниченном участ­ке тела. При этом локализация воздействия зачастую определяет характер лечебных эффектов.

Нагревание глубоколежащих тканей и органов под действием дециметровых волн высокой интенсивности приводит к расшире­нию капилляров и усилению регионарного кровотока, повышению проницаемости сосудов микроциркуляторного русла и дегидрата­ции воспалительного очага. Под действием СВЧ-поля активирует­ся метаболизм облучаемых органов и тканей, улучшается их трофика и восстанавливается утраченная при болезни функцио­нальная активность.

Электромагнитные волны дециметрового диапазона при воздейст­вии на железы внутренней секреции стимулируют их деятельность. Активация эндокринной системы приводит к увеличению продукции релизинг-факторов в гипоталамусе, стимуляции гармонейнтетических процессов в щитовидной железе. Она сопровождается выбросом в кровь глюкокортикоидов и повышением утилизации катехоламинов в миокарде, что приводит к снижению содержания функционально ак­тивных (протеинизированных) аминов.

При облучении различных органов (печень, щитовидная железа и др.) дециметровые волны способны как ослаблять, так и стимулиро­вать процессы иммуногенеза и регенерации в облученных тканях. Это позволяет управлять обменными, иммунными и репаративными про­цессами при помощи направленного воздействия дециметровыми вол­нами на различные железы внутренней секреции. Кроме того, де­циметровые волны восстанавливают нарушенную функцию внешнего дыхания, стимулируют сократительную способность миокарда, спо­собствуют развитию коллатералей и индуцируют репаративные процессы в нем. Такие радиоволны уменьшают периферическое сопротивление капиллярного русла и усиливают коронарный кровоток. Снижение артериального давления и частоты сердечных сокращений происходит здесь также вследствие ак­тивации парасимпатических нервных волокон.

Лечебные эффекты: противовоспалительный, секреторный, сосудорасширяющий, иммунорегулирующий, метаболический.

Показания. Подострые и хронические воспалительные забо­левания внутренних органов (бронхит, пневмония, язвенная бо­лезнь желудка, холецистит, аднексит, простатит), заболевания сердечно-сосудистой системы (гипертони-ческая болезнь 1-Й стадии, реноваскулярная гипертония, постинфарктный кардио­склероз (с 25-28 дня заболевания), ревматизм с активностью не выше II степени в сочетании с пороками клапанов сердца без нарушений ритма и недостаточностью кровообращения не выше I стадии, атеросклероз сосудов головного мозга), бронхиальная астма (аллергическая и инфекционно-аллергическая формы), ревматоидный артрит, деформирующий остеоартроз.

Противопоказания. Острые воспалительные гнойные про­цессы, беременность (при воздействии на область живота), отечность тканей и наличие инородных тел в зоне воздействия, стенокардия покоя, пароксизмальные нарушения сердечного ритма, язвенная болезнь желудка со стенозом привратника и опасностью кровотечения, эпилепсия.

Параметры. Для дециметроволновой терапии используют электромагнитные колебания частотой 460±4,б МГц (длина вол­ны 65 см). За рубежом для лечебного воздействия применяют генераторы электромагнитных колебаний с длиной волны 69 и 33 см, работающие в импульсном режиме.

Для проведения процедур используют отечественные аппа­раты, передвижной Волна-2М и переносные: ДМВ-15 Ромашка и ДМВ 20-1 Ранет. Первый из них имеет максимальную вы­ходную мощность 100 Вт, которая регулируется 9 ступенями. Максимальная выходная мощность аппарата Ромашка не пре­вышает 12-15 Вт, а Ранет – 25 Вт. Они имеют три сменных из­лучателя: два плоских дискообразных (диаметром 4 и 10 см) и стержнеобразный, предназначенный для полостных процедур. За рубежом для дециметроволновой терапии применяют аппара­ты Radiotherm, ThermaSpec 600 и другие.

Соотношение нетеплового и теплового компонентов лечебного воздействия дециметровых волн определяется интен­сивностью электромагнитного излучения, дозируемого по вы­ходной мощности аппаратов.

Аппарат ДМВ 20-1 «РАНЕТ» – современный медицинский прибор, который предназначен для выполнения терапевтических и профилактических мероприятий с применением электромагнитного поля высокой частоты. Излучатель ДМВ-комплекса способен работать в дециметровом диапазоне (длина волны от 10 сантиметров до метра). Излучение имеет четкую направленность на пораженные внутренние органы и участки тела человека.

Особенности прибора

• Аппарат оказывает на организм восстанавливающее влияние, эффект хорошо заметен при терапии заболеваний после травм или воспалений.
• При проведении лечебных и профилактических процедур, используется небольшая выходная мощность.
• Не нужна экранирующая камера для правильной и безопасной работы этой модели устройства.
• При работе данного устройства используются маленькие поверхности, которые излучают электромагнитное поле.
