АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

1. Нажимайте цифровые клавиши (от 0 до 9) для ввода необходимой
рабочей частоты.
2. Нажмите [VFO] для удаления неправильно введенного значения.
Примечание:

 Если введенная частота не соответствует длине текущего

шага частоты, тогда частота автоматически будет округлена
вниз до первой доступной частоты.

 Если желаемая частота не может быть введена точно,

проверьте длину шага частоты.

 Если нажать кнопки [▲/▼] во время ввода значения частоты,

то трансивер очистит вводимые данные и поменяет на
ближайшую доступную частоту.

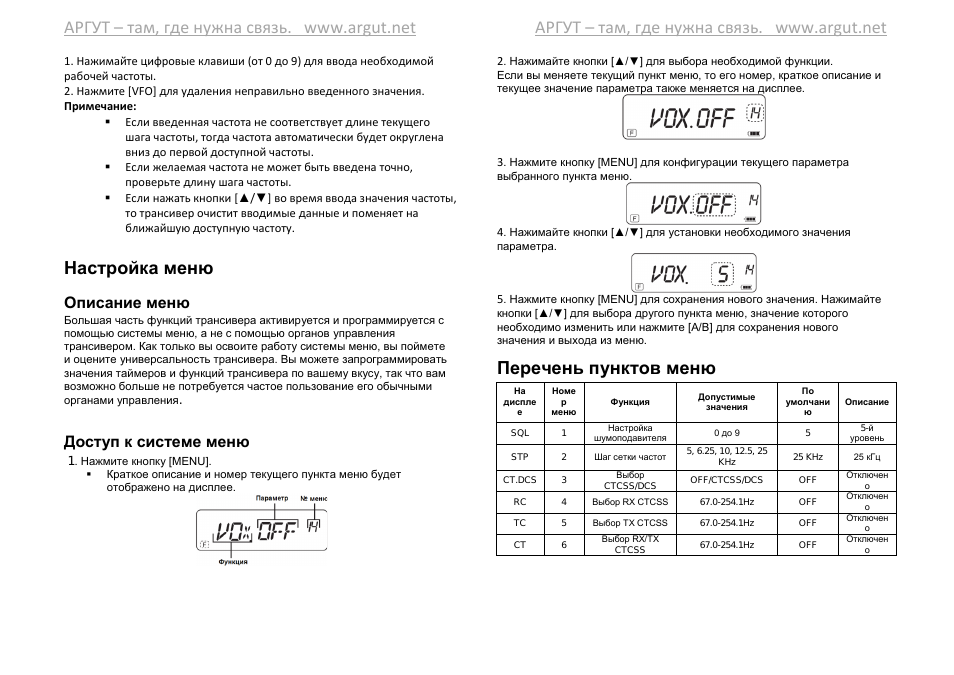

Настройка меню

Описание меню

Большая часть функций трансивера активируется и программируется с
помощью системы меню, а не с помощью органов управления
трансивером. Как только вы освоите работу системы меню, вы поймете
и оцените универсальность трансивера. Вы можете запрограммировать
значения таймеров и функций трансивера по вашему вкусу, так что вам
возможно больше не потребуется частое пользование его обычными
органами управления

.

Доступ к системе меню

1

. Нажмите кнопку [MENU].



Краткое описание и номер текущего пункта меню будет
отображено на дисплее.

2

. Нажимайте кнопки [▲/▼] для выбора необходимой функции.

Если вы меняете текущий пункт меню, то его номер, краткое описание и
текущее значение параметра также меняется на дисплее.

3

. Нажмите кнопку [MENU] для конфигурации текущего параметра

выбранного пункта меню.

4

. Нажимайте кнопки [▲/▼] для установки необходимого значения

параметра.

5

. Нажмите кнопку [MENU] для сохранения нового значения. Нажимайте

кнопки [▲/▼] для выбора другого пункта меню, значение которого
необходимо изменить или нажмите [А/В] для сохранения нового
значения и выхода из меню.

Перечень пунктов меню

На

диспле

е

Номе

р

меню

Функция

Допустимые

значения

По

умолчани

ю

Описание

SQL

1

Настройка

шумоподавителя

0 до 9

5

5-

й

уровень

STP

2

Шаг сетки частот

5, 6.25, 10, 12.5, 25

KHz

25 KHz

25 кГц

CT.DCS

3

Выбор

CTCSS/DCS

OFF/CTCSS/DCS

OFF

Отключен

о

RC

4

Выбор RX CTCSS

67.0-254.1Hz

OFF

Отключен

о

TC

5

Выбор TX CTCSS

67.0-254.1Hz

OFF

Отключен

о

CT

6

Выбор RX/TX

CTCSS

67.0-254.1Hz

OFF

Отключен

о

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

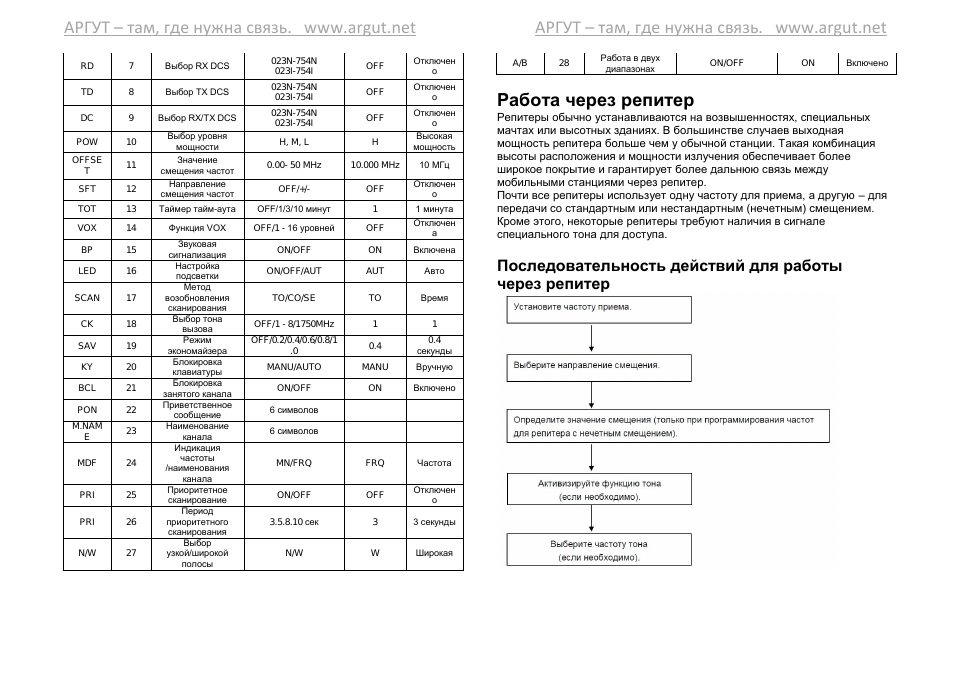

RD

7

Выбор RX DCS

023N-754N

023I-754I

OFF

Отключен

о

TD

8

Выбор TX DCS

023N-754N

023I-754I

OFF

Отключен

о

DC

9

Выбор RX/TX DCS

023N-754N

023I-754I

OFF

Отключен

о

POW

10

Выбор уровня

мощности

H, M, L

H

Высокая

мощность

OFFSE

T

11

Значение

смещения частот

0.00- 50 MHz

10.000 MHz

10 МГц

SFT

12

Направление

смещения частот

OFF/+/-

OFF

Отключен

о

TOT

13

Таймер тайм-аута

OFF/1/3/10 минут

1

1 минута

VOX

14

Функция VOX

OFF/1 —

16 уровней

OFF

Отключен

а

BP

15

Звуковая

сигнализация

ON/OFF

ON

Включена

LED

16

Настройка

подсветки

ON/OFF/AUT

AUT

Авто

SCAN

17

Метод

возобновления

сканирования

TO/CO/SE

TO

Время

CK

18

Выбор тона

вызова

OFF/1 — 8/1750MHz

1

1

SAV

19

Режим

экономайзера

OFF/0.2/0.4/0.6/0.8/1

.0

0.4

0.4

секунды

KY

20

Блокировка
клавиатуры

MANU/AUTO

MANU

Вручную

BCL

21

Блокировка

занятого канала

ON/OFF

ON

Включено

PON

22

Приветственное

сообщение

6 символов

M.NAM

E

23

Наименование

канала

6 символов

MDF

24

Индикация

частоты

/наименования

канала

MN/FRQ

FRQ

Частота

PRI

25

Приоритетное

сканирование

ON/OFF

OFF

Отключен

о

PRI

26

Период

приоритетного

сканирования

3.5.8.10

сек

3

3 секунды

N/W

27

Выбор

узкой/широкой

полосы

N/W

W

Широкая

A/B

28

Работа в двух

диапазонах

ON/OFF

ON

Включено

Работа через репитер

Репитеры обычно устанавливаются на возвышенностях, специальных
мачтах или высотных зданиях. В большинстве случаев выходная
мощность репитера больше чем у обычной станции. Такая комбинация
высоты расположения и мощности излучения обеспечивает более
широкое покрытие и гарантирует более дальнюю связь между
мобильными станциями через репитер.
Почти все репитеры использует одну частоту для приема, а другую – для
передачи со стандартным или нестандартным (нечетным) смещением.
Кроме этого, некоторые репитеры требуют наличия в сигнале
специального тона для доступа.

Последовательность действий для работы
через репитер

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

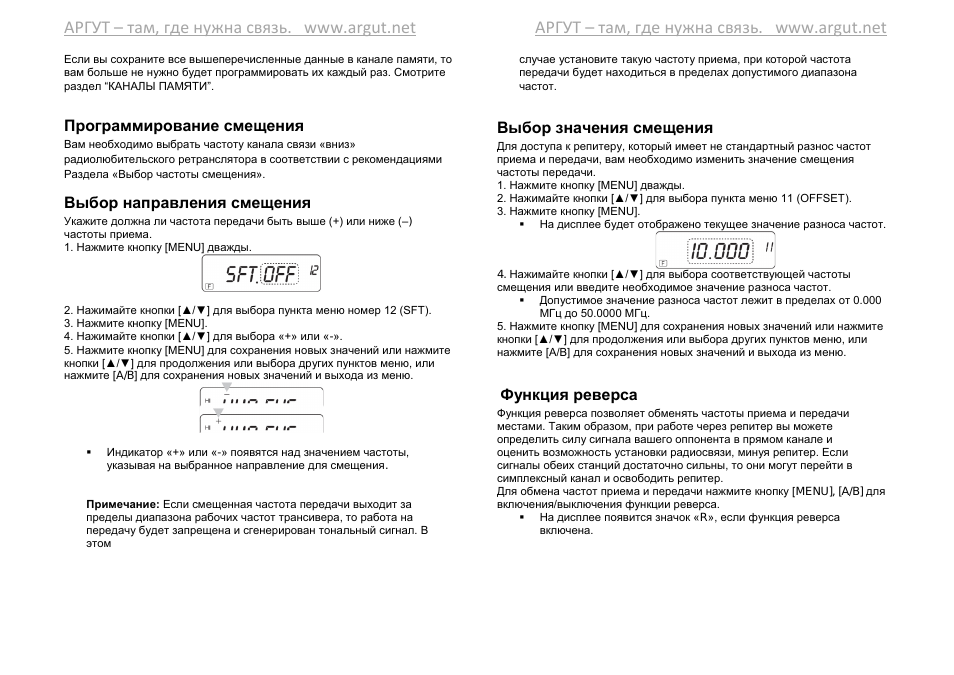

Если вы сохраните все вышеперечисленные данные в канале памяти, то
вам больше не нужно будет программировать их каждый раз. Смотрите
раздел “КАНАЛЫ ПАМЯТИ”.

Программирование смещения

Вам необходимо выбрать частоту канала связи «вниз»
радиолюбительского ретранслятора в соответствии с рекомендациями
Раздела «Выбор частоты смещения».

Выбор направления смещения

Укажите должна ли частота передачи быть выше (+) или ниже (–)
частоты приема.
1. Нажмите кнопку [MENU] дважды.

2. Нажимайте кнопки [▲/▼] для выбора пункта меню номер 12 (SFT).
3. Нажмите кнопку [MENU].
4. Нажимайте кнопки [▲/▼] для выбора «+» или «-».
5. Нажмите кнопку [MENU] для сохранения новых значений или нажмите
кнопки [▲/▼] для продолжения или выбора других пунктов меню, или
нажмите [A/B] для сохранения новых значений и выхода из меню.



Индикатор «+» или «-» появятся над значением частоты,
указывая на выбранное направление для смещения.

Примечание: Если смещенная частота передачи выходит за
пределы диапазона рабочих частот трансивера, то работа на
передачу будет запрещена и сгенерирован тональный сигнал. В
этом

случае установите такую частоту приема, при которой частота
передачи будет находиться в пределах допустимого диапазона
частот.

Выбор значения смещения

Для доступа к репитеру, который имеет не стандартный разнос частот
приема и передачи, вам необходимо изменить значение смещения
частоты передачи.
1. Нажмите кнопку [MENU] дважды.
2. Нажимайте кнопки [▲/▼] для выбора пункта меню 11 (OFFSET).
3. Нажмите кнопку [MENU].



На дисплее будет отображено текущее значение разноса частот.

4.

Нажимайте кнопки [▲/▼] для выбора соответствующей частоты

смещения или введите необходимое значение разноса частот.



Допустимое значение разноса частот лежит в пределах от 0.000
МГц до 50.0000 МГц.

5. Нажмите кнопку [MENU] для сохранения новых значений или нажмите
кнопки [▲/▼] для продолжения или выбора других пунктов меню, или
нажмите [A/B] для сохранения новых значений и выхода из меню.

Функция реверса

Функция реверса позволяет обменять частоты приема и передачи
местами. Таким образом, при работе через репитер вы можете
определить силу сигнала вашего оппонента в прямом канале и
оценить возможность установки радиосвязи, минуя репитер. Если
сигналы обеих станций достаточно сильны, то они могут перейти в
симплексный канал и освободить репитер.
Для обмена частот приема и передачи нажмите кнопку [MENU], [A/B] для
включения/выключения функции реверса.



На дисплее появится значок «R», если функция реверса
включена.

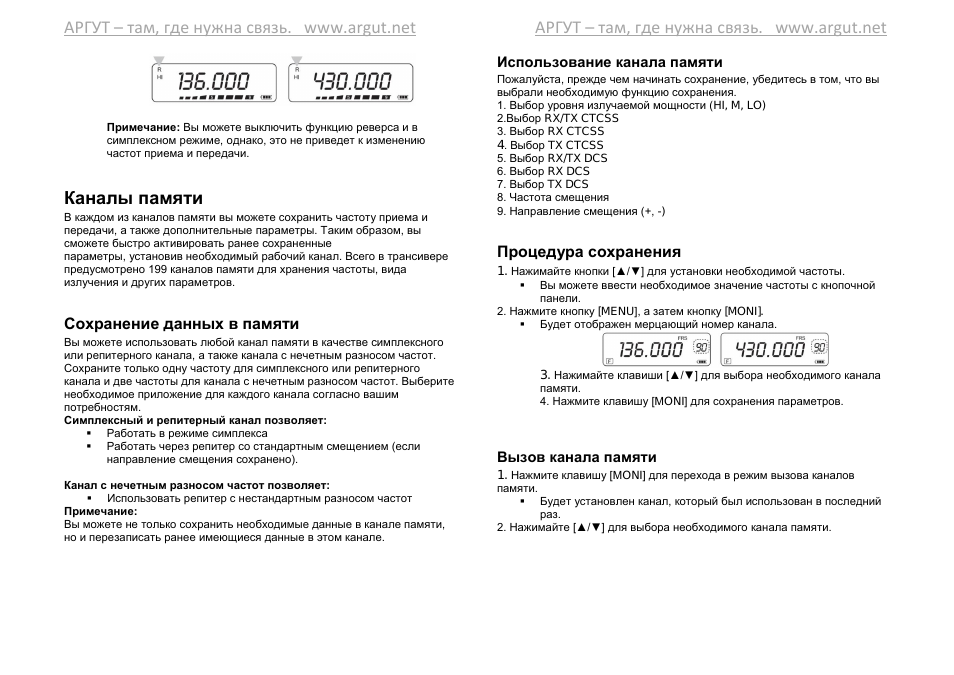

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

Примечание: Вы можете выключить функцию реверса и в
симплексном режиме, однако, это не приведет к изменению
частот приема и передачи.

Каналы памяти

В каждом из каналов памяти вы можете сохранить частоту приема и
передачи, а также дополнительные параметры. Таким образом, вы
сможете быстро активировать ранее сохраненные
параметры, установив необходимый рабочий канал. Всего в трансивере
предусмотрено 199 каналов памяти для хранения частоты, вида
излучения и других параметров.

Сохранение данных в памяти

Вы можете использовать любой канал памяти в качестве симплексного
или репитерного канала, а также канала с нечетным разносом частот.
Сохраните только одну частоту для симплексного или репитерного
канала и две частоты для канала с нечетным разносом частот. Выберите
необходимое приложение для каждого канала согласно вашим
потребностям.
Симплексный и репитерный канал позволяет:



Работать в режиме симплекса



Работать через репитер со стандартным смещением (если
направление смещения сохранено).

Канал с нечетным разносом частот позволяет:



Использовать репитер с нестандартным разносом частот

Примечание:
Вы можете не только сохранить необходимые данные в канале памяти,
но и перезаписать ранее имеющиеся данные в этом канале.

Использование канала памяти

Пожалуйста, прежде чем начинать сохранение, убедитесь в том, что вы
выбрали необходимую функцию сохранения.
1. Выбор уровня излучаемой мощности (HI, M, LO)
2.Выбор RX/TX CTCSS
3. Выбор RX CTCSS

4

. Выбор TX CTCSS

5. Выбор RX/TX DCS
6. Выбор RX DCS
7. Выбор TX DCS
8. Частота смещения
9. Направление смещения (+, -)

Процедура сохранения

1.

Нажимайте кнопки [▲/▼] для установки необходимой частоты.



Вы можете ввести необходимое значение частоты с кнопочной
панели.

2. Нажмите кнопку [MENU], а затем кнопку [MONI].



Будет отображен мерцающий номер канала.

3.

Нажимайте клавиши [▲/▼] для выбора необходимого канала

памяти.
4. Нажмите клавишу [MONI] для сохранения параметров.

Вызов канала памяти

1.

Нажмите клавишу [MONI] для перехода в режим вызова каналов

памяти.



Будет установлен канал, который был использован в последний
раз.

2. Нажимайте [▲/▼] для выбора необходимого канала памяти.

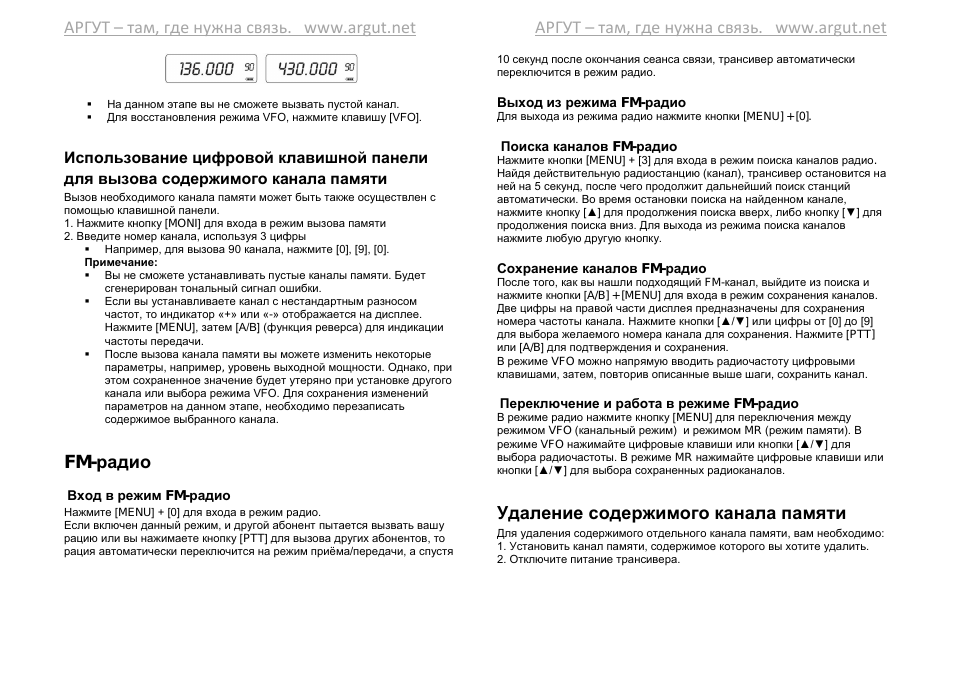

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net



На данном этапе вы не сможете вызвать пустой канал.



Для восстановления режима VFO, нажмите клавишу [VFO].

Использование цифровой клавишной панели
для вызова содержимого канала памяти

Вызов необходимого канала памяти может быть также осуществлен с
помощью клавишной панели.
1. Нажмите кнопку [MONI] для входа в режим вызова памяти
2. Введите номер канала, используя 3 цифры



Например, для вызова 90 канала, нажмите [0], [9], [0].

Примечание:


Вы не сможете устанавливать пустые каналы памяти. Будет
сгенерирован тональный сигнал ошибки.



Если вы устанавливаете канал c нестандартным разносом
частот, то индикатор «+» или «-» отображается на дисплее.
Нажмите [MENU], затем [А/В] (функция реверса) для индикации
частоты передачи.



После вызова канала памяти вы можете изменить некоторые
параметры, например, уровень выходной мощности. Однако, при
этом сохраненное значение будет утеряно при установке другого
канала или выбора режима VFO. Для сохранения изменений
параметров на данном этапе, необходимо перезаписать
содержимое выбранного канала.

FM-

радио

Вход в режим FM-радио

Нажмите [MENU] + [0] для входа в режим радио.
Если включен данный режим, и другой абонент пытается вызвать вашу
рацию или вы нажимаете кнопку [PTT] для вызова других абонентов, то
рация автоматически переключится на режим приёма/передачи, а спустя

10 секунд после окончания сеанса связи, трансивер автоматически
переключится в режим радио.

Выход из режима FM-радио

Для выхода из режима радио нажмите кнопки [MENU] + [0].

Поиска каналов FM-радио

Нажмите кнопки [MENU] + [3] для входа в режим поиска каналов радио.
Найдя действительную радиостанцию (канал), трансивер остановится на
ней на 5 секунд, после чего продолжит дальнейший поиск станций
автоматически. Во время остановки поиска на найденном канале,
нажмите кнопку [▲] для продолжения поиска вверх, либо кнопку [▼] для
продолжения поиска вниз. Для выхода из режима поиска каналов
нажмите любую другую кнопку.

Сохранение каналов FM-радио

После того, как вы нашли подходящий FM-канал, выйдите из поиска и
нажмите кнопки [A/B] + [MENU] для входа в режим сохранения каналов.
Две цифры на правой части дисплея предназначены для сохранения
номера частоты канала. Нажмите кнопки [▲/▼] или цифры от [0] до [9]
для выбора желаемого номера канала для сохранения. Нажмите [PTT]
или [A/B] для подтверждения и сохранения.
В режиме VFO можно напрямую вводить радиочастоту цифровыми
клавишами, затем, повторив описанные выше шаги, сохранить канал.

Переключение и работа в режиме FM-радио

В режиме радио нажмите кнопку [MENU] для переключения между
режимом VFO (канальный режим) и режимом MR (режим памяти). В
режиме VFO нажимайте цифровые клавиши или кнопки [▲/▼] для
выбора радиочастоты. В режиме MR нажимайте цифровые клавиши или
кнопки [▲/▼] для выбора сохраненных радиоканалов.

Удаление содержимого канала памяти

Для удаления содержимого отдельного канала памяти, вам необходимо:
1. Установить канал памяти, содержимое которого вы хотите удалить.
2. Отключите питание трансивера.

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

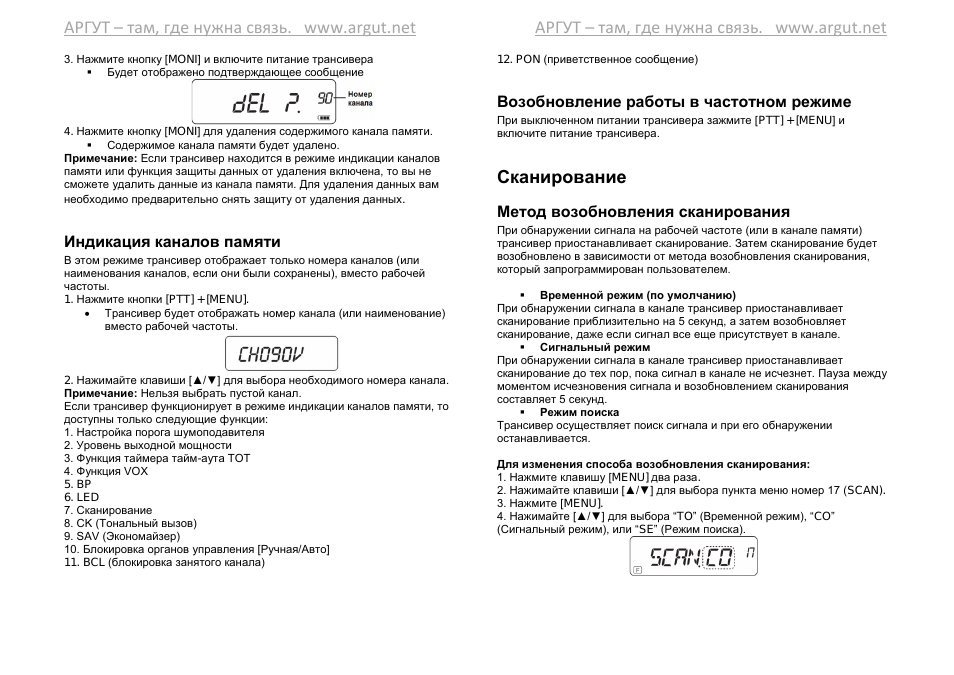

3. Нажмите кнопку [MONI] и включите питание трансивера



Будет отображено подтверждающее сообщение

4.

Нажмите кнопку [MONI] для удаления содержимого канала памяти.



Содержимое канала памяти будет удалено.

Примечание: Если трансивер находится в режиме индикации каналов
памяти или функция защиты данных от удаления включена, то вы не
сможете удалить данные из канала памяти. Для удаления данных вам
необходимо предварительно снять защиту от удаления данных

.

Индикация каналов памяти

В этом режиме трансивер отображает только номера каналов (или
наименования каналов, если они были сохранены), вместо рабочей
частоты.
1.

Нажмите кнопки [PTT] + [MENU].



Трансивер будет отображать номер канала (или наименование)
вместо рабочей частоты.

2.

Нажимайте клавиши [▲/▼] для выбора необходимого номера канала.

Примечание: Нельзя выбрать пустой канал.
Если трансивер функционирует в режиме индикации каналов памяти, то
доступны только следующие функции:
1. Настройка порога шумоподавителя
2. Уровень выходной мощности
3. Функция таймера тайм-аута TOT
4. Функция VOX
5. BP
6. LED
7. Сканирование
8. CK (Тональный вызов)
9. SAV (Экономайзер)
10. Блокировка органов управления [Ручная/Авто]
11. BCL

(блокировка занятого канала)

12. PON

(приветственное сообщение)

Возобновление работы в частотном режиме

При выключенном питании трансивера зажмите [PTT] + [MENU] и
включите питание трансивера.

Сканирование

Метод возобновления сканирования

При обнаружении сигнала на рабочей частоте (или в канале памяти)
трансивер приостанавливает сканирование. Затем сканирование будет
возобновлено в зависимости от метода возобновления сканирования,
который запрограммирован пользователем.



Временной режим (по умолчанию)

При обнаружении сигнала в канале трансивер приостанавливает
сканирование приблизительно на 5 секунд, а затем возобновляет
сканирование, даже если сигнал все еще присутствует в канале.



Сигнальный режим

При обнаружении сигнала в канале трансивер приостанавливает
сканирование до тех пор, пока сигнал в канале не исчезнет. Пауза между
моментом исчезновения сигнала и возобновлением сканирования
составляет 5 секунд.



Режим поиска

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

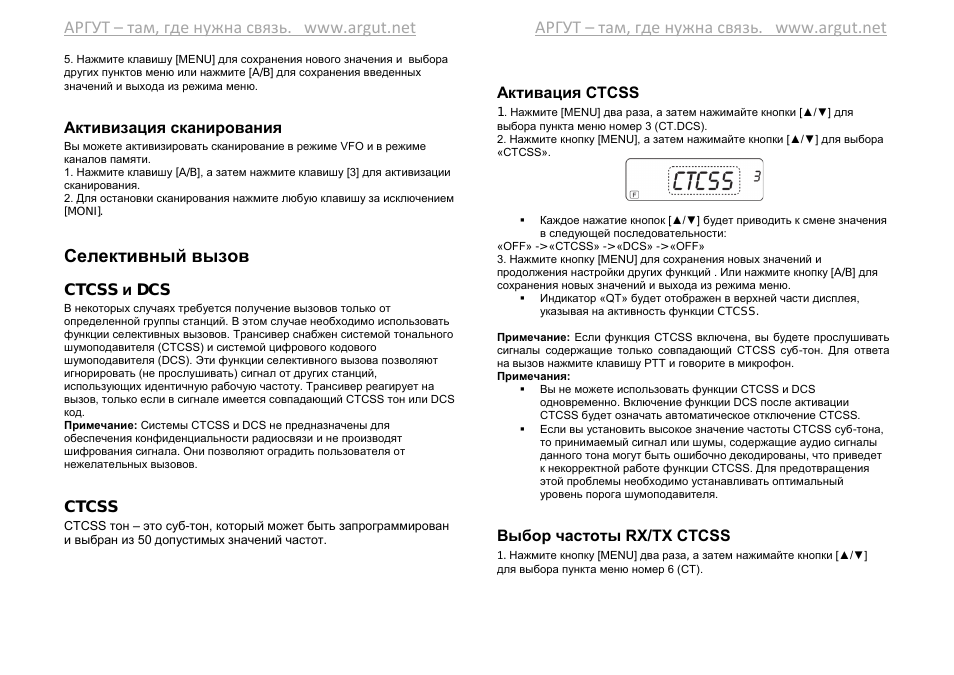

5. Нажмите клавишу [MENU] для сохранения нового значения и выбора
других пунктов меню или нажмите [A/B] для сохранения введенных
значений и выхода из режима меню.

Активизация сканирования

Вы можете активизировать сканирование в режиме VFO и в режиме
каналов памяти.
1. Нажмите клавишу [A/B], а затем нажмите клавишу [3] для активизации
сканирования.
2. Для остановки сканирования нажмите любую клавишу за исключением
[MONI].

Селективный вызов

CTCSS

и DCS

В некоторых случаях требуется получение вызовов только от
определенной группы станций. В этом случае необходимо использовать
функции селективных вызовов. Трансивер снабжен системой тонального
шумоподавителя (CTCSS) и системой цифрового кодового
шумоподавителя (DCS). Эти функции селективного вызова позволяют
игнорировать (не прослушивать) сигнал от других станций,
использующих идентичную рабочую частоту. Трансивер реагирует на
вызов, только если в сигнале имеется совпадающий CTCSS тон или DCS
код.
Примечание: Системы CTCSS и DCS не предназначены для
обеспечения конфиденциальности радиосвязи и не производят
шифрования сигнала. Они позволяют оградить пользователя от
нежелательных вызовов.

CTCSS

CTCSS тон – это суб-тон, который может быть запрограммирован
и выбран из 50 допустимых значений частот.

Активация CTCSS

1

. Нажмите [MENU] два раза, а затем нажимайте кнопки [▲/▼] для

выбора пункта меню номер 3 (CT.DCS).
2. Нажмите кнопку [MENU], а затем нажимайте кнопки [▲/▼] для выбора
«CTCSS».



Каждое нажатие кнопок [▲/▼] будет приводить к смене значения
в следующей последовательности:

«OFF» -> «CTCSS» -> «DCS» -> «OFF»
3. Нажмите кнопку [MENU] для сохранения новых значений и
продолжения настройки других функций . Или нажмите кнопку [A/B] для
сохранения новых значений и выхода из режима меню.



Индикатор «QT» будет отображен в верхней части дисплея,
указывая на активность функции CTCSS.

Примечание: Если функция CTCSS включена, вы будете прослушивать
сигналы содержащие только совпадающий CTCSS суб-тон. Для ответа
на вызов нажмите клавишу PTT и говорите в микрофон.
Примечания:



Вы не можете использовать функции CTCSS и DCS
одновременно. Включение функции DCS после активации
CTCSS будет означать автоматическое отключение CTCSS.



Если вы установить высокое значение частоты CTCSS суб-тона,
то принимаемый сигнал или шумы, содержащие аудио сигналы
данного тона могут быть ошибочно декодированы, что приведет
к некорректной работе функции CTCSS. Для предотвращения
этой проблемы необходимо устанавливать оптимальный
уровень порога шумоподавителя.

Выбор частоты RX/TX CTCSS

1.

Нажмите кнопку [MENU] два раза, а затем нажимайте кнопки [▲/▼]

для выбора пункта меню номер 6 (CT).

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net



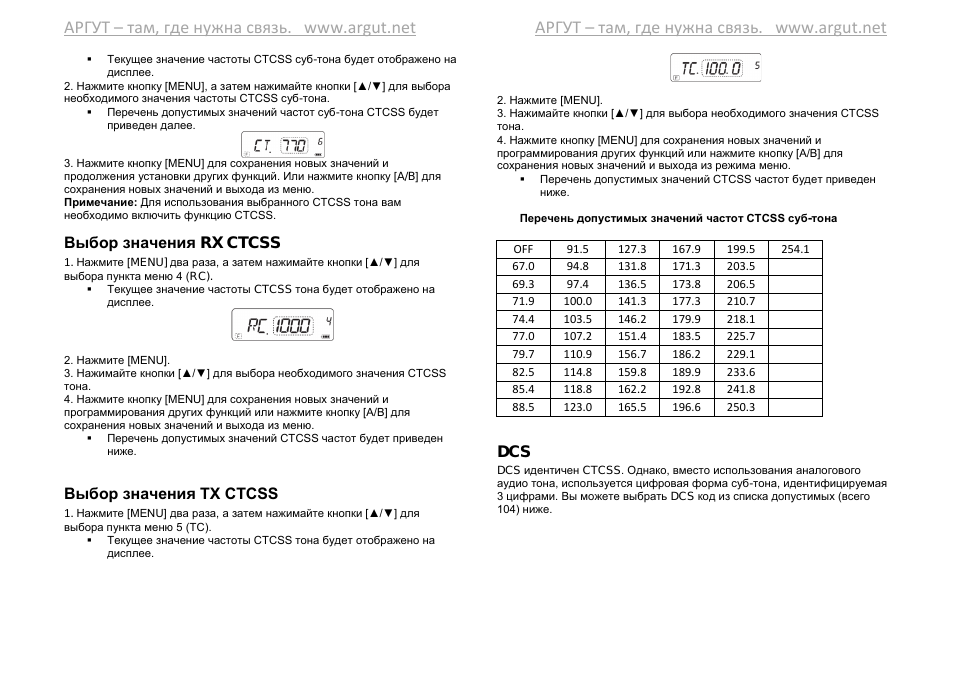

Текущее значение частоты CTCSS суб-тона будет отображено на
дисплее.

2. Нажмите кнопку [MENU], а затем нажимайте кнопки [▲/▼] для выбора
необходимого значения частоты CTCSS суб-тона.



Перечень допустимых значений частот суб-тона CTCSS будет
приведен далее.

3. Нажмите кнопку [MENU] для сохранения новых значений и
продолжения установки других функций. Или нажмите кнопку [A/B] для
сохранения новых значений и выхода из меню.
Примечание: Для использования выбранного CTCSS тона вам
необходимо включить функцию CTCSS.

Выбор значения RX CTCSS

1.

Нажмите [MENU] два раза, а затем нажимайте кнопки [▲/▼] для

выбора пункта меню 4 (RC).



Текущее значение частоты CTCSS тона будет отображено на
дисплее.

2. Нажмите [MENU].
3. Нажимайте кнопки [▲/▼] для выбора необходимого значения CTCSS
тона.
4. Нажмите кнопку [MENU] для сохранения новых значений и
программирования других функций или нажмите кнопку [А/В] для
сохранения новых значений и выхода из меню.



Перечень допустимых значений CTCSS частот будет приведен
ниже.

Выбор значения TX CTCSS

1.

Нажмите [MENU] два раза, а затем нажимайте кнопки [▲/▼] для

выбора пункта меню 5 (TC).



Текущее значение частоты CTCSS тона будет отображено на
дисплее.

2. Нажмите [MENU].
3. Нажимайте кнопки [▲/▼] для выбора необходимого значения CTCSS
тона.
4. Нажмите кнопку [MENU] для сохранения новых значений и
программирования других функций или нажмите кнопку [А/В] для
сохранения новых значений и выхода из режима меню.



Перечень допустимых значений CTCSS частот будет приведен
ниже.

Перечень допустимых значений частот CTCSS суб-тона

OFF

91.5

127.3

167.9

199.5

254.1

67.0

94.8

131.8

171.3

203.5

69.3

97.4

136.5

173.8

206.5

71.9

100.0

141.3

177.3

210.7

74.4

103.5

146.2

179.9

218.1

77.0

107.2

151.4

183.5

225.7

79.7

110.9

156.7

186.2

229.1

82.5

114.8

159.8

189.9

233.6

85.4

118.8

162.2

192.8

241.8

88.5

123.0

165.5

196.6

250.3

DCS

DCS

идентичен CTCSS. Однако, вместо использования аналогового

аудио тона, используется цифровая форма суб-тона, идентифицируемая
3 цифрами. Вы можете выбрать DCS код из списка допустимых (всего
104) ниже.

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

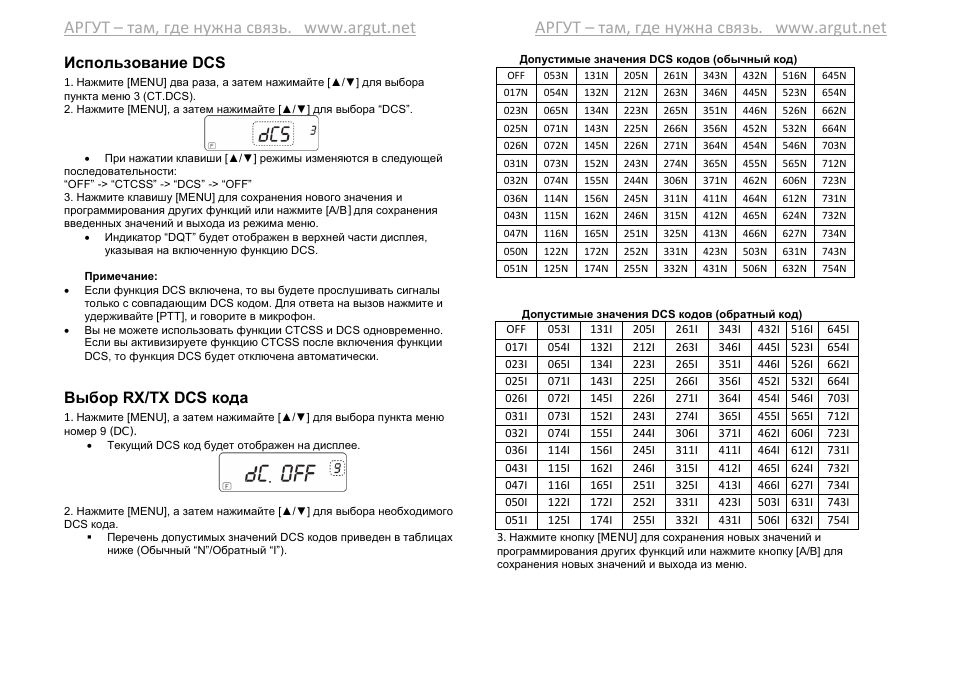

Использование DCS

1.

Нажмите [MENU] два раза, а затем нажимайте [▲/▼] для выбора

пункта меню 3 (CT.DCS).
2. Нажмите [MENU], а затем нажимайте [▲/▼] для выбора “DCS”.



При нажатии клавиши [▲/▼] режимы изменяются в следующей

последовательности:
“OFF” -> “CTCSS” -> “DCS” -> “OFF”
3. Нажмите клавишу [MENU] для сохранения нового значения и
программирования других функций или нажмите [А/В] для сохранения
введенных значений и выхода из режима меню.



Индикатор “DQT” будет отображен в верхней части дисплея,
указывая на включенную функцию DCS.

Примечание:



Если функция DCS включена, то вы будете прослушивать сигналы
только с совпадающим DCS кодом. Для ответа на вызов нажмите и
удерживайте [PTT], и говорите в микрофон.



Вы не можете использовать функции CTCSS и DCS одновременно.
Если вы активизируете функцию CTCSS после включения функции
DCS, то функция DCS будет отключена автоматически.

Выбор RX/TX DCS кода

1.

Нажмите [MENU], а затем нажимайте [▲/▼] для выбора пункта меню

номер 9 (DC).



Текущий DCS код будет отображен на дисплее.

2. Нажмите [MENU], а затем нажимайте [▲/▼] для выбора необходимого
DCS кода.



Перечень допустимых значений DCS кодов приведен в таблицах
ниже (Обычный “N”/Обратный “I”).

Допустимые значения DCS кодов (обычный код)

OFF

053N

131N

205N

261N

343N

432N

516N

645N

017N

054N

132N

212N

263N

346N

445N

523N

654N

023N

065N

134N

223N

265N

351N

446N

526N

662N

025N

071N

143N

225N

266N

356N

452N

532N

664N

026N

072N

145N

226N

271N

364N

454N

546N

703N

031N

073N

152N

243N

274N

365N

455N

565N

712N

032N

074N

155N

244N

306N

371N

462N

606N

723N

036N

114N

156N

245N

311N

411N

464N

612N

731N

043N

115N

162N

246N

315N

412N

465N

624N

732N

047N

116N

165N

251N

325N

413N

466N

627N

734N

050N

122N

172N

252N

331N

423N

503N

631N

743N

051N

125N

174N

255N

332N

431N

506N

632N

754N

Допустимые значения DCS кодов (обратный код)

OFF

053I

131I

205I

261I

343I

432I 516I 645I

017I

054I

132I

212I

263I

346I

445I 523I 654I

023I

065I

134I

223I

265I

351I

446I 526I 662I

025I

071I

143I

225I

266I

356I

452I 532I 664I

026I

072I

145I

226I

271I

364I

454I 546I 703I

031I

073I

152I

243I

274I

365I

455I 565I 712I

032I

074I

155I

244I

306I

371I

462I 606I 723I

036I

114I

156I

245I

311I

411I

464I 612I 731I

043I

115I

162I

246I

315I

412I

465I 624I 732I

047I

116I

165I

251I

325I

413I

466I 627I 734I

050I

122I

172I

252I

331I

423I

503I 631I 743I

051I

125I

174I

255I

332I

431I

506I 632I 754I

3.

Нажмите кнопку [MENU] для сохранения новых значений и

программирования других функций или нажмите кнопку [А/В] для
сохранения новых значений и выхода из меню.

АРГУТ – там, где нужна связь. www.argut.net АРГУТ – там, где нужна связь. www.argut.net

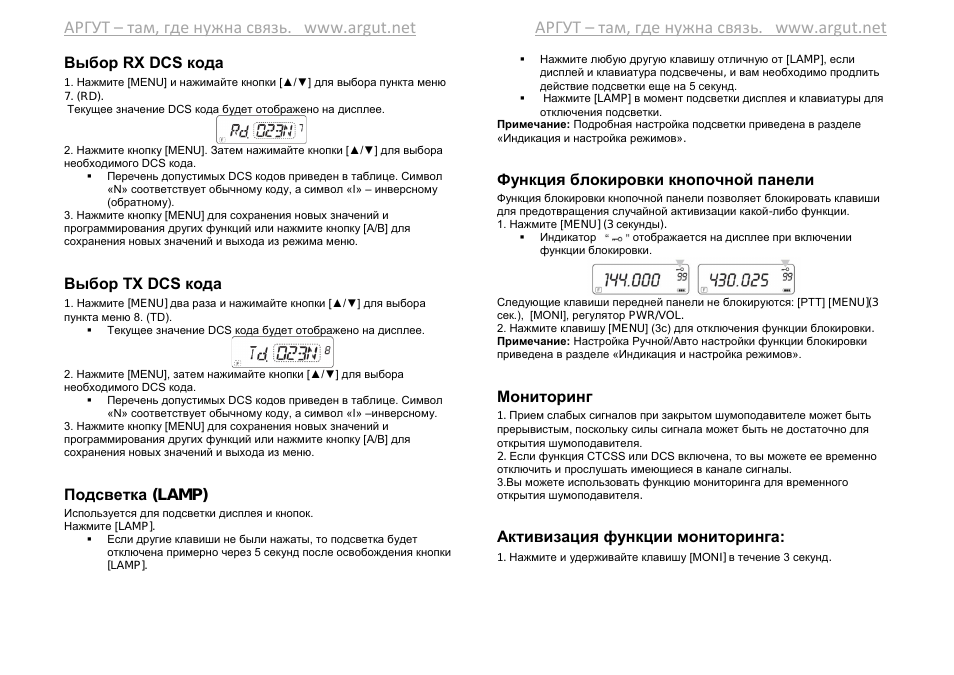

Выбор RX DCS кода

1

. Нажмите [MENU] и нажимайте кнопки [▲/▼] для выбора пункта меню

7. (RD).

Текущее значение DCS кода будет отображено на дисплее.

2. Нажмите кнопку [MENU]. Затем нажимайте кнопки [▲/▼] для выбора
необходимого DCS кода.



Перечень допустимых DCS кодов приведен в таблице. Символ
«N» соответствует обычному коду, а символ «I» – инверсному
(обратному).

3. Нажмите кнопку [MENU] для сохранения новых значений и
программирования других функций или нажмите кнопку [А/В] для
сохранения новых значений и выхода из режима меню.

Выбор TX DCS кода

1

. Нажмите [MENU] два раза и нажимайте кнопки [▲/▼] для выбора

пункта меню 8. (TD).



Текущее значение DCS кода будет отображено на дисплее.

2. Нажмите [MENU], затем нажимайте кнопки [▲/▼] для выбора
необходимого DCS кода.



Перечень допустимых DCS кодов приведен в таблице. Символ
«N» соответствует обычному коду, а символ «I» –инверсному.

3. Нажмите кнопку [MENU] для сохранения новых значений и
программирования других функций или нажмите кнопку [А/В] для
сохранения новых значений и выхода из меню.

Подсветка (LAMP)

Используется для подсветки дисплея и кнопок.
Нажмите [LAMP].



Если другие клавиши не были нажаты, то подсветка будет
отключена примерно через 5 секунд после освобождения кнопки
[LAMP].



Нажмите любую другую клавишу отличную от [LAMP], если
дисплей и клавиатура подсвечены, и вам необходимо продлить
действие подсветки еще на 5 секунд.



Нажмите [LAMP] в момент подсветки дисплея и клавиатуры для

отключения подсветки.

Примечание: Подробная настройка подсветки приведена в разделе
«Индикация и настройка режимов».

Функция блокировки кнопочной панели

Функция блокировки кнопочной панели позволяет блокировать клавиши
для предотвращения случайной активизации какой-либо функции.
1. Нажмите [MENU] (3 секунды).



Индикатор

отображается на дисплее при включении

функции блокировки.

Следующие клавиши передней панели не блокируются: [PTT] [MENU](3
сек.), [MONI], регулятор PWR/VOL.
2. Нажмите клавишу [MENU] (3с) для отключения функции блокировки.
Примечание: Настройка Ручной/Авто настройки функции блокировки
приведена в разделе «Индикация и настройка режимов».

Мониторинг

1.

Прием слабых сигналов при закрытом шумоподавителе может быть

прерывистым, поскольку силы сигнала может быть не достаточно для
открытия шумоподавителя.
2.

Если функция CTCSS или DCS включена, то вы можете ее временно

отключить и прослушать имеющиеся в канале сигналы.
3.Вы можете использовать функцию мониторинга для временного
открытия шумоподавителя.

Активизация функции мониторинга:

1.

Нажмите и удерживайте клавишу [MONI] в течение 3 секунд.

Нажмите на кнопку для помощи

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals
