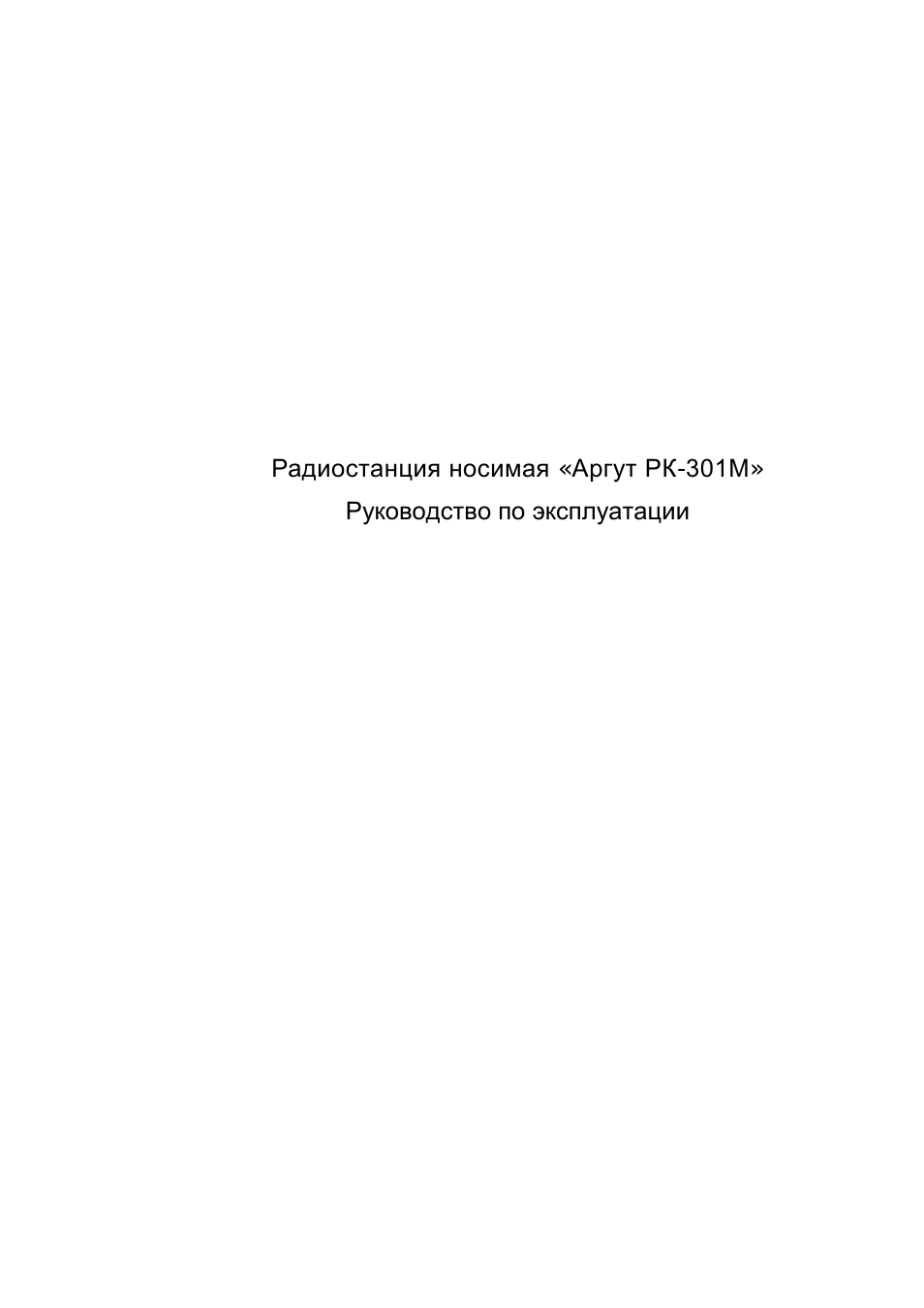

Радиостанция носимая «Аргут РК-301М»

Руководство по эксплуатации

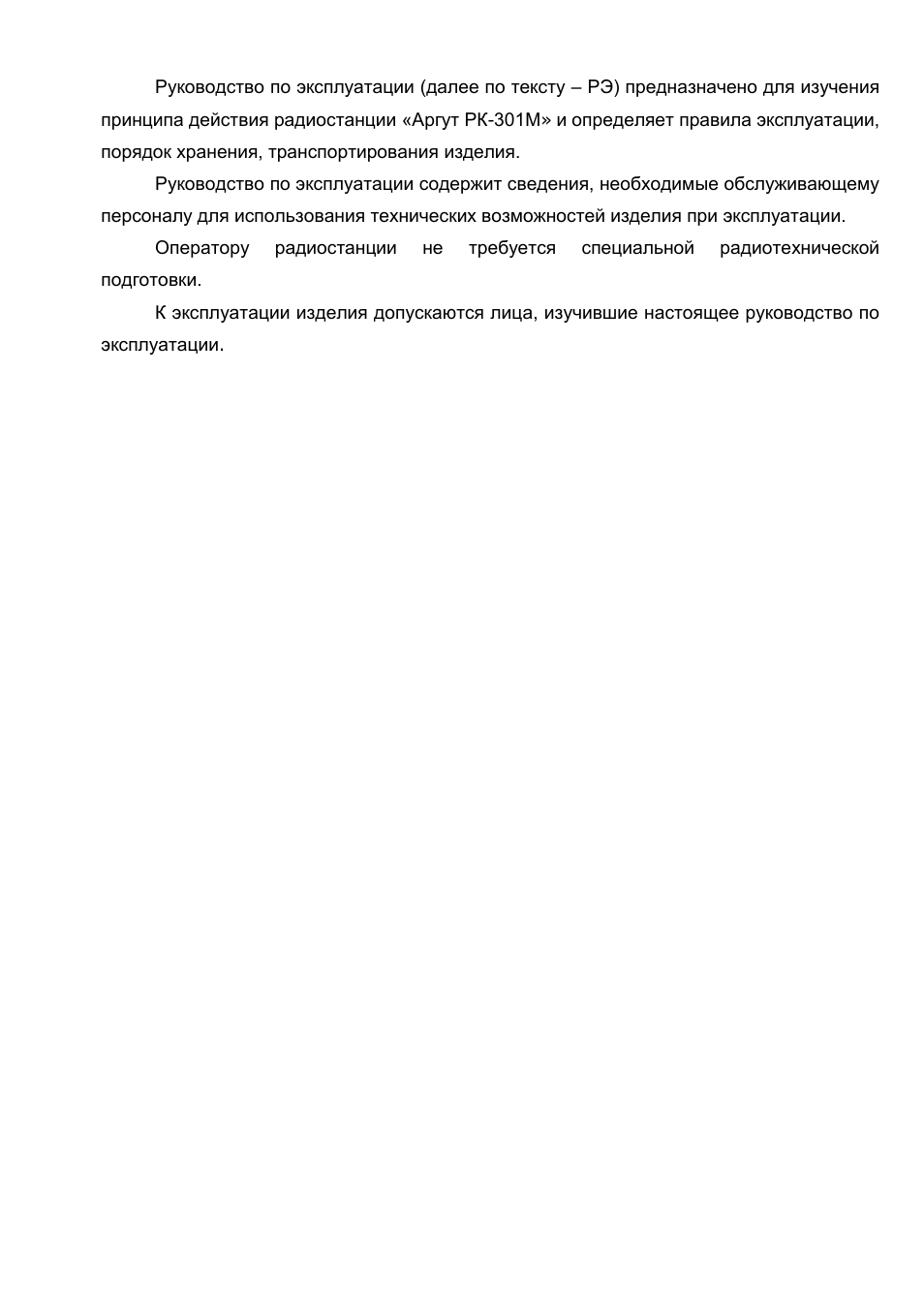

Руководство по эксплуатации (далее по тексту – РЭ) предназначено для изучения

принципа действия радиостанции «Аргут РК-301М» и определяет правила эксплуатации,

порядок хранения, транспортирования изделия.

Руководство по эксплуатации содержит сведения, необходимые обслуживающему

персоналу для использования технических возможностей изделия при эксплуатации.

Оператору радиостанции не требуется специальной радиотехнической

подготовки.

К эксплуатации изделия допускаются лица, изучившие настоящее руководство по

эксплуатации.

1

Опис а н и е и ра бот а

1 . 1

О п и с а н и е и р а б о т а и з д е л и я

1.1.1

Назначение изделия

Радиостанция предназначена для организации сухопутной подвижной

радиотелефонной связи.

Исполнение – носимое

Эксплуатационная группа – Н7, ГОСТ 16019-01.

Степень жѐсткости – 1, ГОСТ 16019-01

1.1.2

Технические характеристики

1.1.2.1

Основные технические данные указаны в таблице 1.

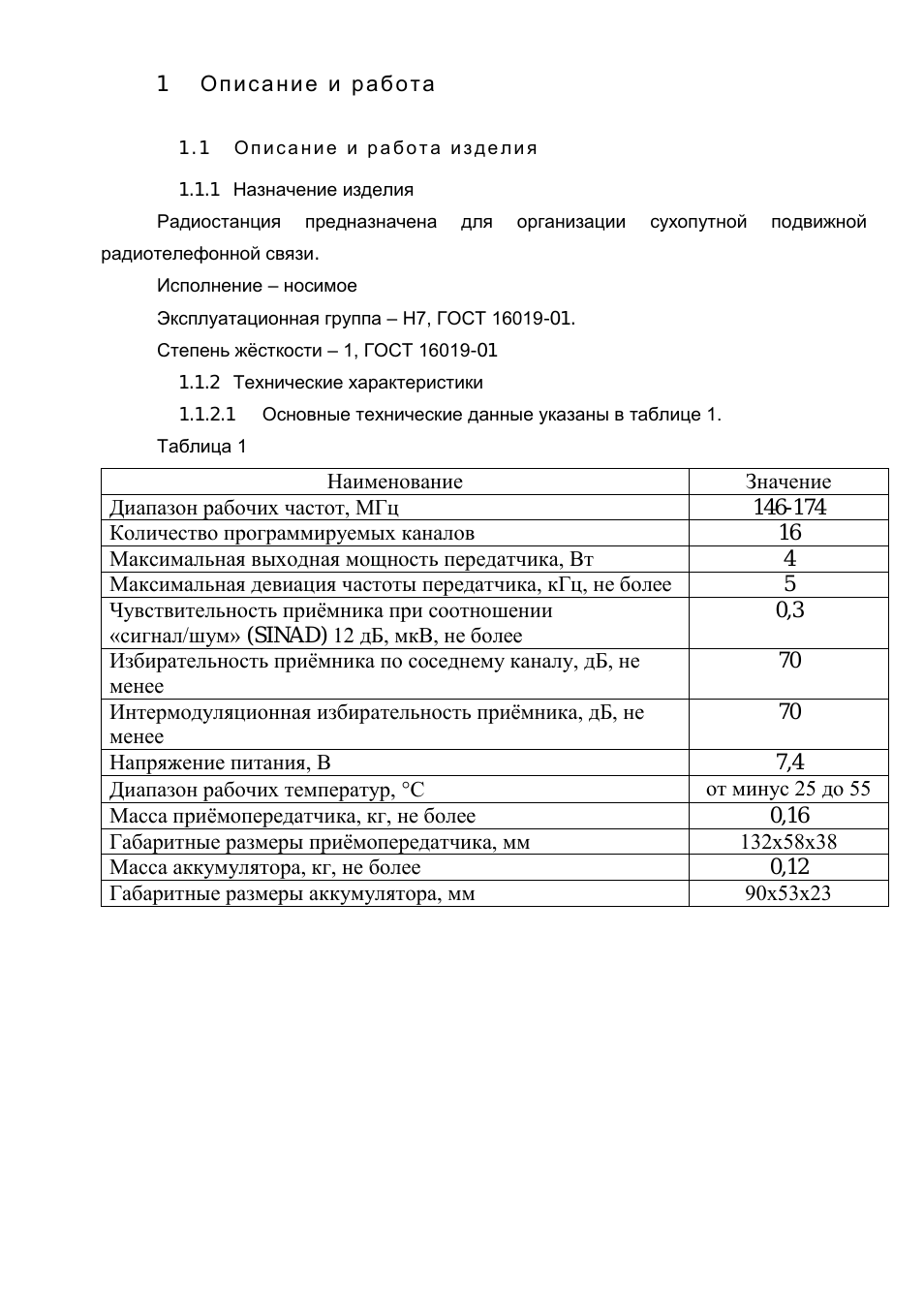

Таблица 1

Наименование

Значение

Диапазон рабочих частот, МГц

146-174

Количество программируемых каналов

16

Максимальная выходная мощность передатчика, Вт

4

Максимальная девиация частоты передатчика, кГц, не более

5

Чувствительность приёмника при соотношении
«сигнал/шум» (SINAD) 12 дБ, мкВ, не более

0,3

Избирательность приёмника по соседнему каналу, дБ, не
менее

70

Интермодуляционная избирательность приёмника, дБ, не
менее

70

Напряжение питания, В

7,4

Диапазон рабочих температур,



С

от минус 25 до 55

Масса приёмопередатчика, кг, не более

0,16

Габаритные размеры приёмопередатчика, мм

132х58х38

Масса аккумулятора, кг, не более

0,12

Габаритные размеры аккумулятора, мм

90х53х23

1.1.3

Состав изделия

Состав радиостанции приведѐн в таблице 2

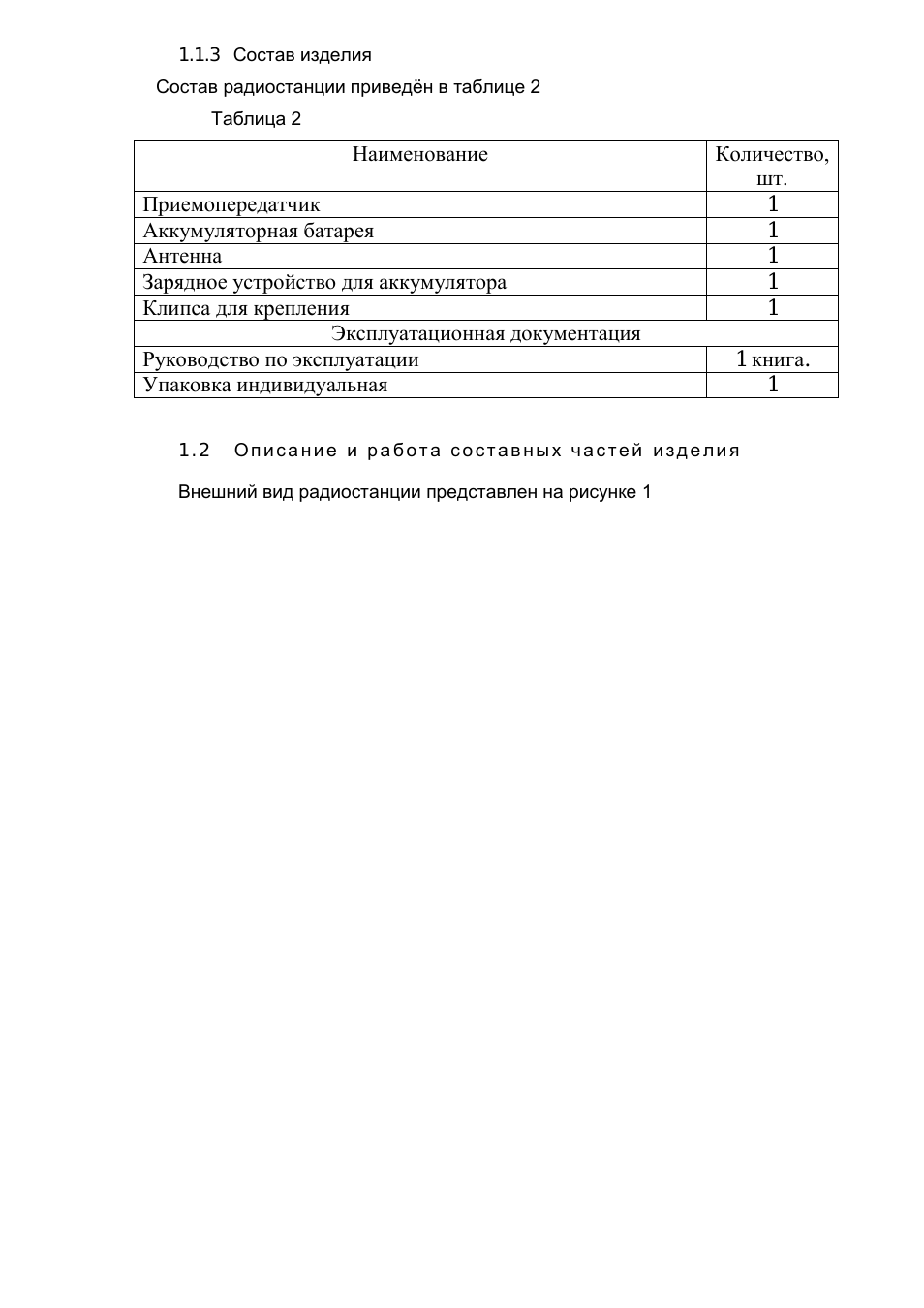

Таблица 2

Наименование

Количество,

шт.

Приемопередатчик

1

Аккумуляторная батарея

1

Антенна

1

Зарядное устройство для аккумулятора

1

Клипса для крепления

1

Эксплуатационная документация

Руководство по эксплуатации

1 книга.

Упаковка индивидуальная

1

1 . 2

О п и с а н и е и р а б о т а с о с т а в н ы х ч а с т е й и з д е л и я

Внешний вид радиостанции представлен на рисунке 1

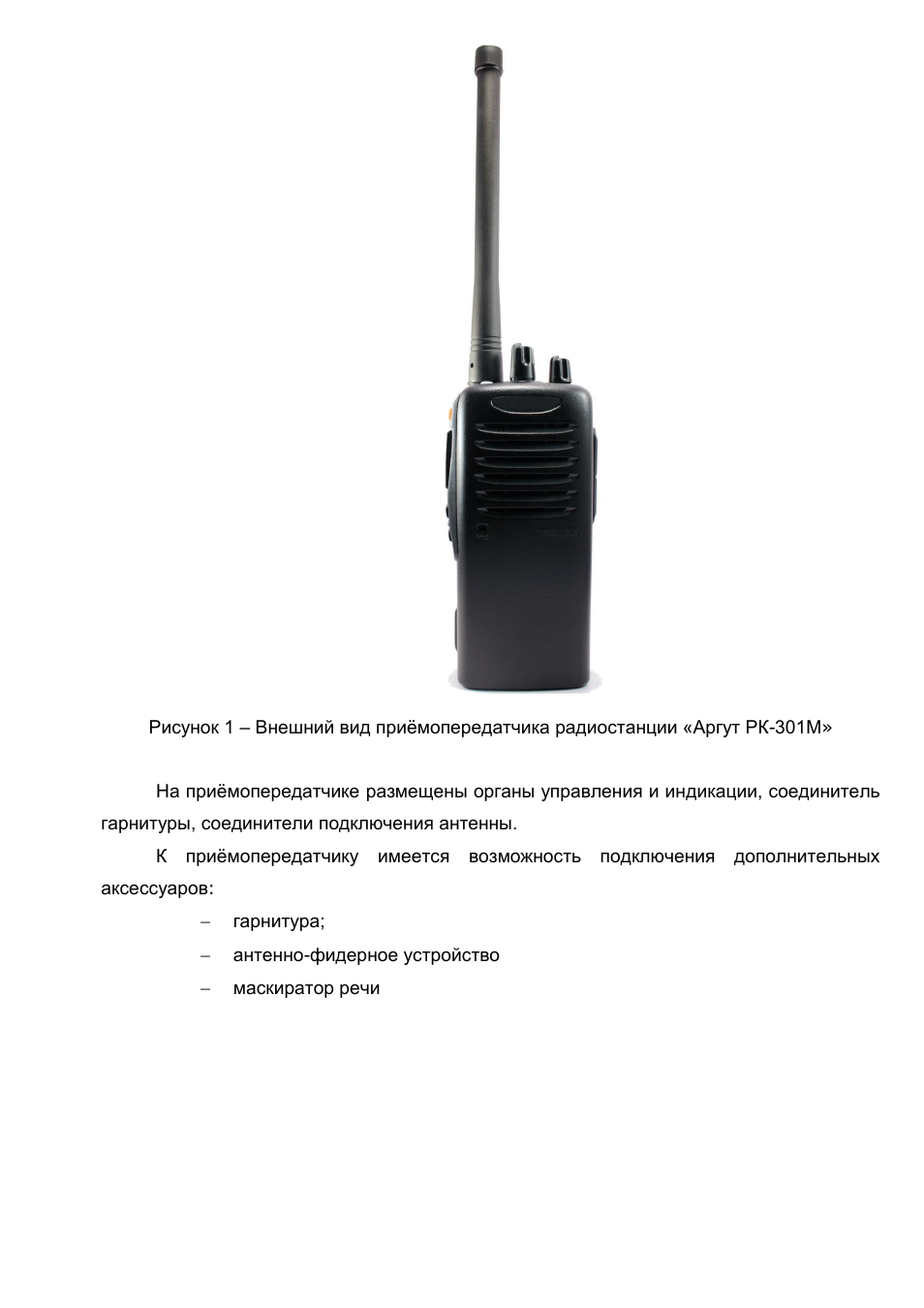

Рисунок 1 – Внешний вид приѐмопередатчика радиостанции «Аргут РК-301М»

На приѐмопередатчике размещены органы управления и индикации, соединитель

гарнитуры, соединители подключения антенны.

К приѐмопередатчику имеется возможность подключения дополнительных

аксессуаров:



гарнитура;



антенно-фидерное устройство



маскиратор речи

2

Ис польз о ван ие по н аз н ачен и ю

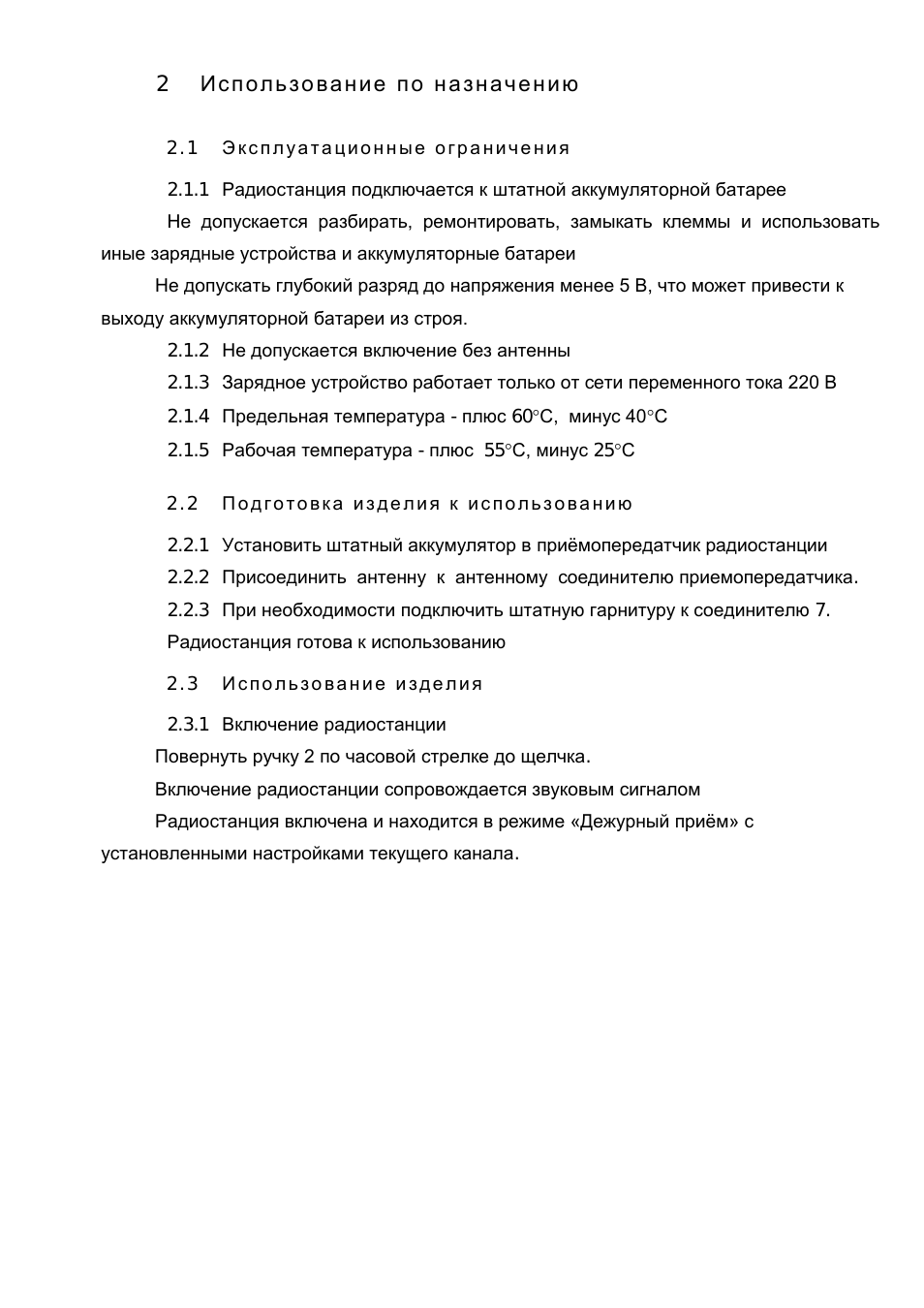

2 . 1

Э к с п л у а т а ц и о н н ы е о г р а н и ч е н и я

2.1.1

Радиостанция подключается к штатной аккумуляторной батарее

Не допускается разбирать, ремонтировать, замыкать клеммы и использовать

иные зарядные устройства и аккумуляторные батареи

Не допускать глубокий разряд до напряжения менее 5 В, что может привести к

выходу аккумуляторной батареи из строя.

2.1.2

Не допускается включение без антенны

2.1.3

Зарядное устройство работает только от сети переменного тока 220 В

2.1.4

Предельная температура — плюс 60



С, минус 40



С

2.1.5

Рабочая температура — плюс 55



С, минус 25



С

2 . 2

П о д г о т о в к а и з д е л и я к и с п о л ь з о в а н и ю

2.2.1

Установить штатный аккумулятор в приѐмопередатчик радиостанции

2.2.2

Присоединить антенну к антенному соединителю приемопередатчика.

2.2.3

При необходимости подключить штатную гарнитуру к соединителю 7.

Радиостанция готова к использованию

2 . 3

И с п о л ь з о в а н и е и з д е л и я

2.3.1

Включение радиостанции

Повернуть ручку 2 по часовой стрелке до щелчка.

Включение радиостанции сопровождается звуковым сигналом

Радиостанция включена и находится в режиме «Дежурный приѐм» с

установленными настройками текущего канала.

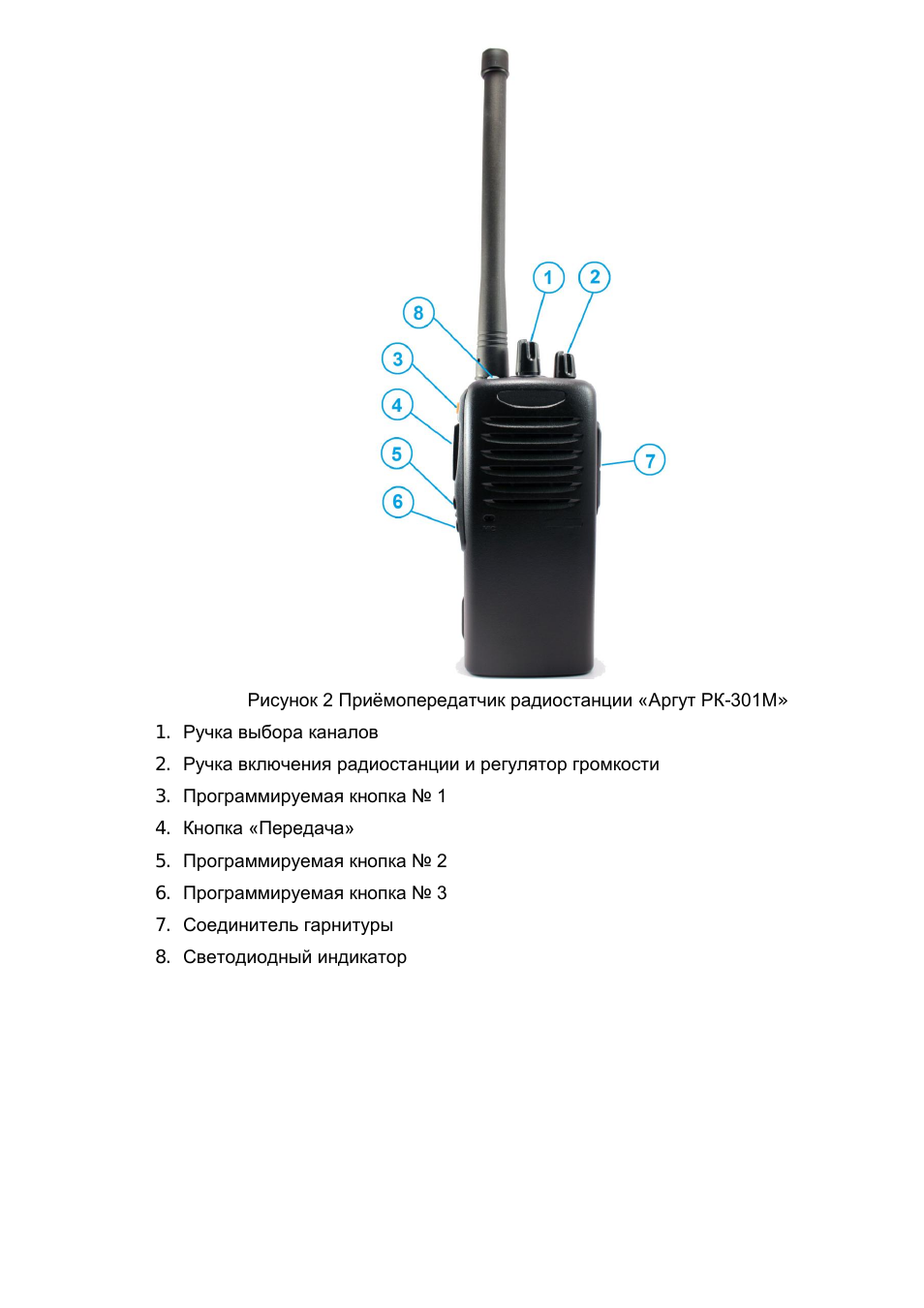

Рисунок 2 Приѐмопередатчик радиостанции «Аргут РК-301М»

1.

Ручка выбора каналов

2.

Ручка включения радиостанции и регулятор громкости

3.

Программируемая кнопка № 1

4.

Кнопка «Передача»

5.

Программируемая кнопка № 2

6.

Программируемая кнопка № 3

7.

Соединитель гарнитуры

8.

Светодиодный индикатор

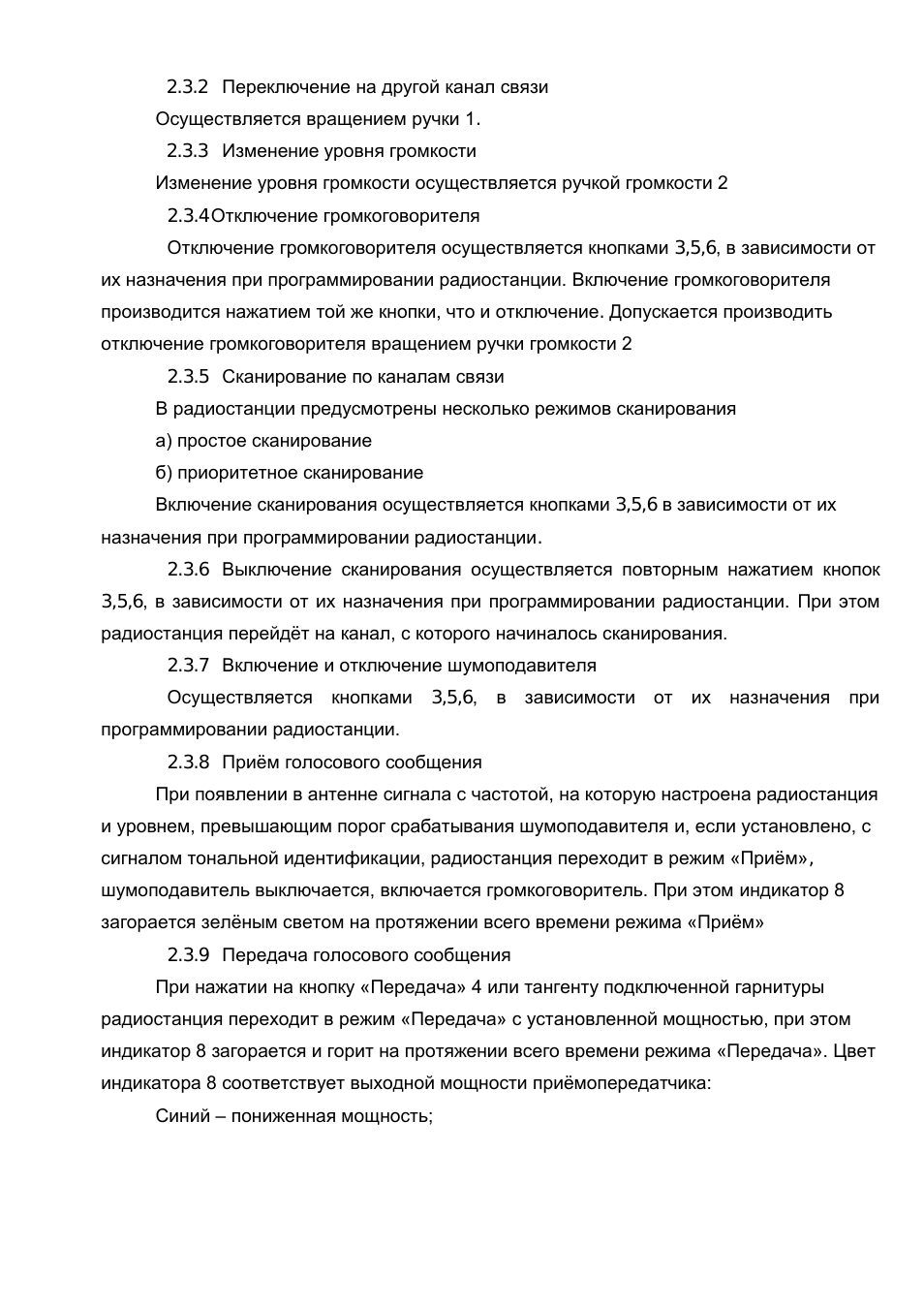

2.3.2

Переключение на другой канал связи

Осуществляется вращением ручки 1.

2.3.3

Изменение уровня громкости

Изменение уровня громкости осуществляется ручкой громкости 2

2.3.4

Отключение громкоговорителя

Отключение громкоговорителя осуществляется кнопками 3,5,6, в зависимости от

их назначения при программировании радиостанции. Включение громкоговорителя

производится нажатием той же кнопки, что и отключение. Допускается производить

отключение громкоговорителя вращением ручки громкости 2

2.3.5

Сканирование по каналам связи

В радиостанции предусмотрены несколько режимов сканирования

а) простое сканирование

б) приоритетное сканирование

Включение сканирования осуществляется кнопками 3,5,6 в зависимости от их

назначения при программировании радиостанции.

2.3.6

Выключение сканирования осуществляется повторным нажатием кнопок

3,5,6

, в зависимости от их назначения при программировании радиостанции. При этом

радиостанция перейдѐт на канал, с которого начиналось сканирования.

2.3.7

Включение и отключение шумоподавителя

Осуществляется кнопками 3,5,6, в зависимости от их назначения при

программировании радиостанции.

2.3.8

Приѐм голосового сообщения

При появлении в антенне сигнала с частотой, на которую настроена радиостанция

и уровнем, превышающим порог срабатывания шумоподавителя и, если установлено, с

сигналом тональной идентификации, радиостанция переходит в режим «Приѐм»,

шумоподавитель выключается, включается громкоговоритель. При этом индикатор 8

загорается зелѐным светом на протяжении всего времени режима «Приѐм»

2.3.9

Передача голосового сообщения

При нажатии на кнопку «Передача» 4 или тангенту подключенной гарнитуры

радиостанция переходит в режим «Передача» с установленной мощностью, при этом

индикатор 8 загорается и горит на протяжении всего времени режима «Передача». Цвет

индикатора 8 соответствует выходной мощности приѐмопередатчика:

Синий – пониженная мощность;

Красный – номинальная мощность

Фиолетовый – экстремальная мощность

2.3.10

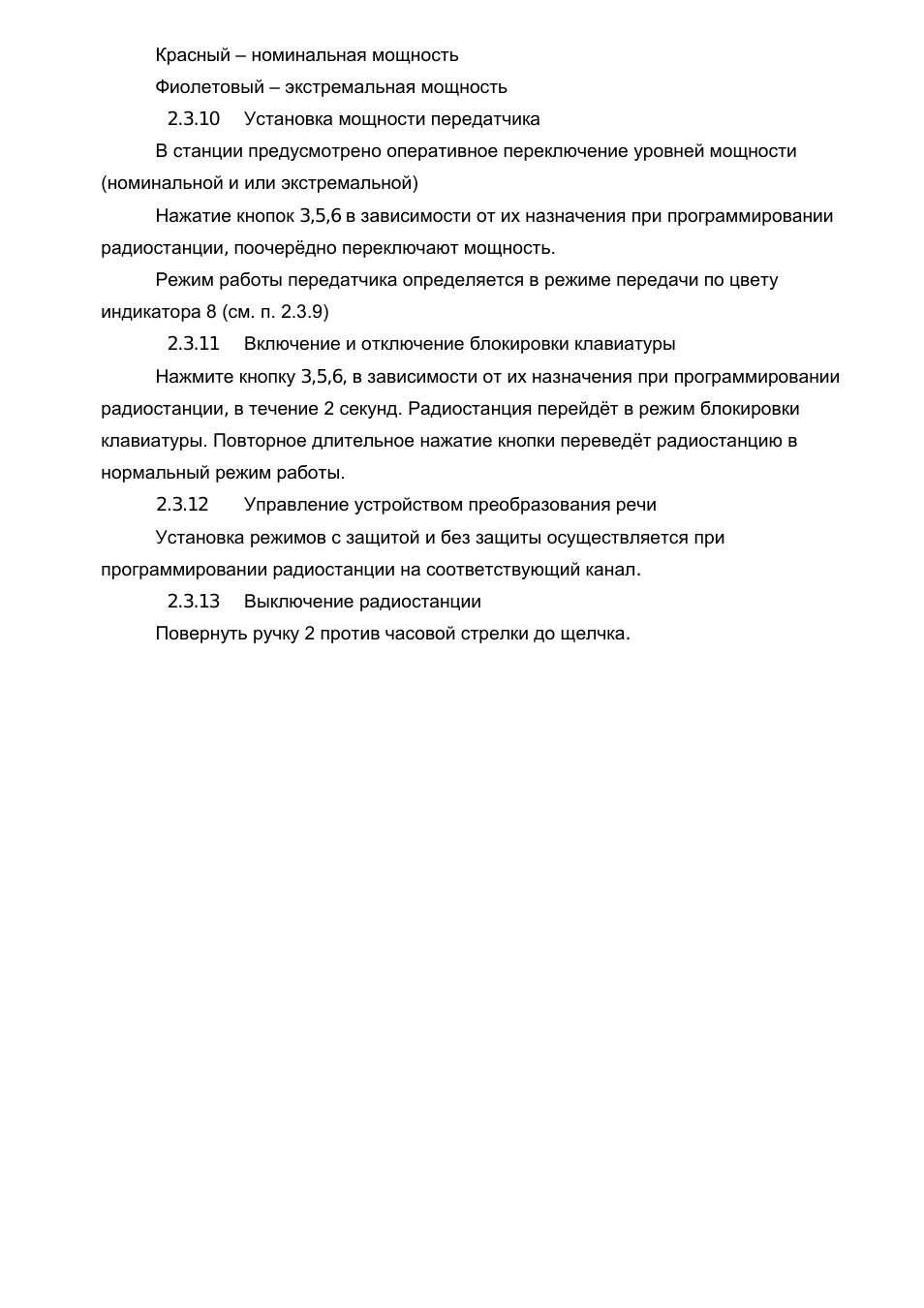

Установка мощности передатчика

В станции предусмотрено оперативное переключение уровней мощности

(номинальной и или экстремальной)

Нажатие кнопок 3,5,6 в зависимости от их назначения при программировании

радиостанции, поочерѐдно переключают мощность.

Режим работы передатчика определяется в режиме передачи по цвету

индикатора 8 (см. п. 2.3.9)

2.3.11

Включение и отключение блокировки клавиатуры

Нажмите кнопку 3,5,6, в зависимости от их назначения при программировании

радиостанции, в течение 2 секунд. Радиостанция перейдѐт в режим блокировки

клавиатуры. Повторное длительное нажатие кнопки переведѐт радиостанцию в

нормальный режим работы.

2.3.12

Управление устройством преобразования речи

Установка режимов с защитой и без защиты осуществляется при

программировании радиостанции на соответствующий канал.

2.3.13

Выключение радиостанции

Повернуть ручку 2 против часовой стрелки до щелчка.
