Руководство по
эксплуатации

+15

Русский,1

)4:.’

СТИРАЛЬНАЯ МАШИНА

Содержание

+15

Установка 2-3

Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки

Технические характеристики

Описание стиральной машины и
порядка запуска программы, 4-5

Панель управления
Индикаторы
Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры
Выбор скорости отжима
Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств
Отбеливание
Подготовка белья
Изделия, требующие деликатной стирки
Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности
Утилизация
Аварийное открытие люка

Техническое обслуживание и уход, 10

Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга

Поиск неисправностей и методы их
устранения, 11

Сервисное обслуживание, 12



Установка

+15

 Важно сохранить данное руководство для его

последующего использования в случае продажи,
передачи или переезда на новую квартиру необходимо
проверить, чтобы руководство оставалось вместе со
стиральной машиной, чтобы ее новый владелец мог
ознакомиться с порядком ее функционирования и
соответствующими предупреждениями.

 Внимательно прочитайте инструкции: в них

содержатся важные сведения об установке изделия,
его эксплуатации и безопасности.

Распаковка и нивелировка

Снятие упаковки

1. Снимите с машины упаковку.

2. Проверьте, чтобы стиральная машина не была
повреждена в процессе перевозки. В случае
обнаружения повреждений немедленно обратитесь к
поставщику, не подключая машину.

3. Снимите 4
транспортировочных
болта, предохраняющие
машину в процессе
перевозки, и резиновую
заглушку с
соответствующей
распорной шайбой,
расположенные в задней
части стиральной
машины (см. схему).

4. Закройте отверстия прилагающимися
пластиковыми заглушками.

5. Сохраните все детали: они должны быть
установлены на стиральную машину в случае ее
перевозки.

 Не разрешайте детям играть с упаковочными

материалами.

Нивелировка

1. Установите стиральную машину на ровном и
прочном полу, не прислоняя ее к стенам, мебели и
прочим предметам.

2. Если пол не является
идеально
горизонтальным,
необходимо
компенсировать
неровность,
отрегулировав по высоте
передние ножки (ñì.
схему). Уклон,
измеренный при помощи
уровня, установленного
на поверхность машины,
не должен превышать 2°.

Точная нивелировка обеспечивает стабильность
стиральной машины, помогает избежать ее вибраций
и смещений в процессе функционирования. В случае
установки машины на ковер или ковролин
отрегулируйте ножки таким образом, чтобы под
стиральной машиной оставался достаточный зазор
для вентиляции.

Подключение к водопроводу и
электричеству

Порядок подключения к водопроводному шлангу

1. Вставьте прокладку А в
конец водопроводного
шланга и привинтите его к
водопроводному крану
холодной воды с

3. Проверьте, чтобы водопроводный шланг не был
заломлен или сжат.

 Давление воды в водопроводном кране должно

быть в пределах значений, указанных в таблице
Технические данные (см. страницу рядом).

 Если длина водопроводного шланга будет

недостаточной, следует обратиться в
специализированный магазин или в Авторизованный
сервисный центр

 Никогда не пользуйтесь б/у шлангами.

 Используйте шланги, прилагающиеся к машине.

резьбовым отверстием
3/4 дюйма (см. схему).
Перед подсоединением
откройте водопроводный
кран до тех пор, пока из
него не потечет чистая
вода.

2. Подсоедините
водопроводный шланг к
машине, привинтив его к
специальному
водопроводному крану,
расположенному в
задней верхней части
справа (см. схему).

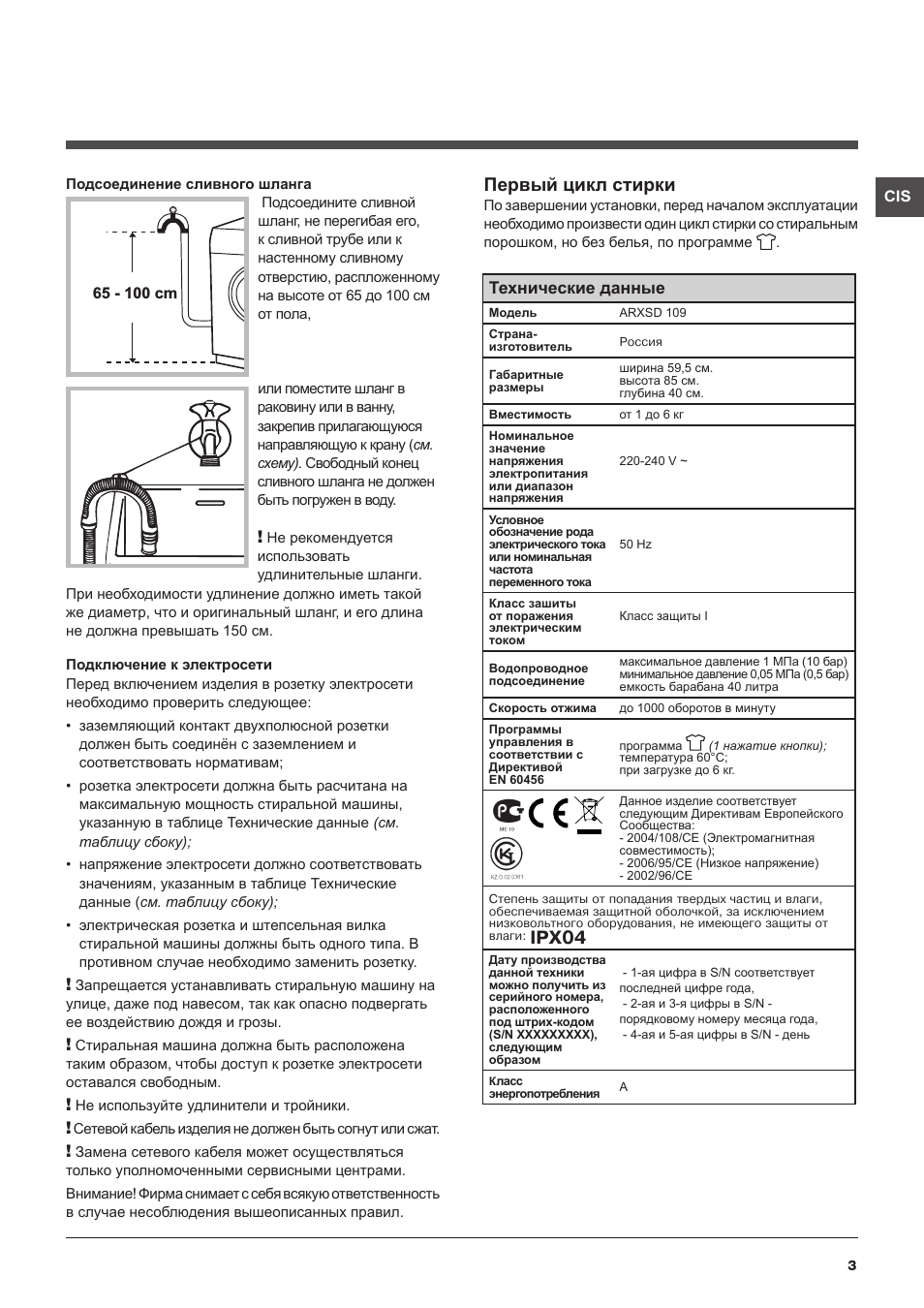

Подсоединение сливного шланга

Подсоедините сливной
шланг, не перегибая его,
к сливной трубе или к
настенному сливному
отверстию,

65 — 100 cm

распложенному на
высоте от 65 до 100 см от
пола,

или поместите шланг в
раковину или в ванну,
закрепив
прилагающуюся
направляющую к крану
(см. схему). Свободный
конец сливного шланга
не должен быть погружен
в воду.

 Не используйте удлинители и тройники.

+15

 Сетевой кабель изделия не должен быть согнут

èëè ñæàò.

 Замена сетевого кабеля может осуществляться

только уполномоченными сервисными центрами.

Внимание! Фирма снимает с себя всякую
ответственность в случае несоблюдения
вышеописанных правил.

Первый цикл стирки

По завершении установки, перед началом
эксплуатации необходимо произвести один цикл
стирки со стиральным порошком, но без белья, по
программе 2.

 Не рекомендуется использовать удлинительные

шланги. При необходимости удлинение должно иметь
такой же диаметр, что и оригинальный шланг, и его
длина не должна превышать 150 см.

Подключение к электросети

Перед включением изделия в розетку электросети
необходимо проверить следующее:

 заземляющий контакт двухполюсной розетки

должен быть соедин¸н с заземлением и
соответствовать нормативам;

 розетка электросети должна быть расчитана на

максимальную мощность стиральной машины,
указанную в таблице Технические данные (ñì.

таблицу сбоку);

 напряжение электросети должно соответствовать

значениям, указанным в таблице Технические
данные (см. таблицу сбоку);

 электрическая розетка и штепсельная вилка

стиральной машины должны быть одного типа. В
противном случае необходимо заменить розетку.

 Запрещается устанавливать стиральную машину на

улице, даже под навесом, так как опасно подвергать
ее воздействию дождя и грозы.

 Стиральная машина должна быть расположена

таким образом, чтобы доступ к розетке электросети
оставался свободным.

Технические характеристики

Ìîäå ëü

Размеры

Загрузка

Электрические
параметры

Гидравлические
параметры

Скорость
отжима

Kонтрольные
программы
согласно
нормативу
EN 60456

ARXF 109

ши ри н а 5 9, 5 с м
высота 85 см
глубина 52,5 см

1 — 6 êã

cмотрите паспортную табличку с

техническими характеристиками на

машине

max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объем барабана 46 л

äî 1000 îá/ìèí

программа 7; температура 60° С;
при загрузке до 6 кг.

Машина соответству ет следующим

Директивам Европейского

Экономического сообщества:

— 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и
последующие модификации

— 2 002 / 96/ CE

— 2006/95/CE (низкого напряжения)

Описание стиральной машины и
порядка запуска программы

+15

Панель управления

Кнопка и индикатор

ÂÊË/ÂÛÊË

Распределитель моющих
средств

Рукоятка выбора

ПРОГРАММ

Распределитель моющих средств: для
загрузки стиральных веществ и добавок
(см. «Моющие средства и типы белья»).

Кнопка и индикатор ÂÊË/ÂÛÊË: служит для
включения и выключения машины. Горящий
индикатор показывает, что машина включена.

Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.

Скорости ОТЖИМА: служит для выбора скорости
отжима или для его исключения
(см «Персонализированные настройки»).

Регулятор ТЕМПЕРАТУРЫ: служит для настройки
температуры или для стирки в холодной воде
(см. «Персонализированные настройки»).

ДИСПЛЕЙ: для отображения времени, остающегося
до окончания заданного цикла стирки, и, если был
запрограммирован запуск с задержкой — времени,
остающегося до запуска цикла.

Кнопка и индикатор БЛОКИРОВКА КНОПОК:
служит для включения/отключения блокировки
панели управления.

Кнопки с индикаторами дополнительных ФУНКЦИЙ:
служат для выбора имеющихся дополнительных
функций. Индикатор, соответствующий выбранной
функции, останется включенным.

Индикаторы

ВЫПОЛНЕНИЯ
ФАЗ ЦИКЛА

ДИСПЛЕЙ

ТЕМПЕРАТУРЫ

Регулятор

Скорости

ОТЖИМА

Кнопка и индикатор

БЛОКИРОВКА
КНОПОК

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА:
показывают последовательность выполнением
программы стирки.
Включенный индикатор соответствует текущей
фазе.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает,
можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для
запуска или для временного прерывания
программы.
ПРИМЕЧАНИЕ: для временного прерывания
текущего цикла стирки нажмите эту кнопку.
Соответствующий индикатор замигает оранжевым
цветом, а индикатор текущей фазы стирки будет
гореть, не мигая. Если индикатор БЛОКИРОВКИ
ЛЮКA
Для возобновления цикла стирки с момента, когда
он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через 30 минут простоя
машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и
подождите, пока машина вновь включится.

погас, можно открыть люк.

Кнопки с
индикаторами
дополнительных

ФУНКЦИЙ

Индикатор

БЛОКИРОВКИ
ЛЮКA

Кнопка с
индикатором

ПУСК/ПАУЗА

Loading…

Источник

Оформить вызов мастера можно двумя способами: по телефонам

+7 (495) 215 – 14 – 41

+7 (903) 722 – 17 – 03

или через специальную заявку на сайте. В обоих случаях сообщите, пожалуйста:

Какая марка и модель у вашей стиральной машины.
Признаки поломки. Например, машинка не сливает воду или не отжимает белье.
Удобное для вас время приезда мастера.
Ваши контактные данные: имя, адрес, телефон для связи.

Мастер в день ремонта позвонит по указанному вами номеру для подтверждения вызова.

Требуется срочно отремонтировать стиральную машину Hotpoint-Ariston ARXL 109? Звоните в сервисный центр «РемБытТех»! Наш мастер приедет к вам уже в течение 24 часов после вызова и произведёт ремонт стиральной машинки на дому профессионально и с гарантией.

Источник

CIS

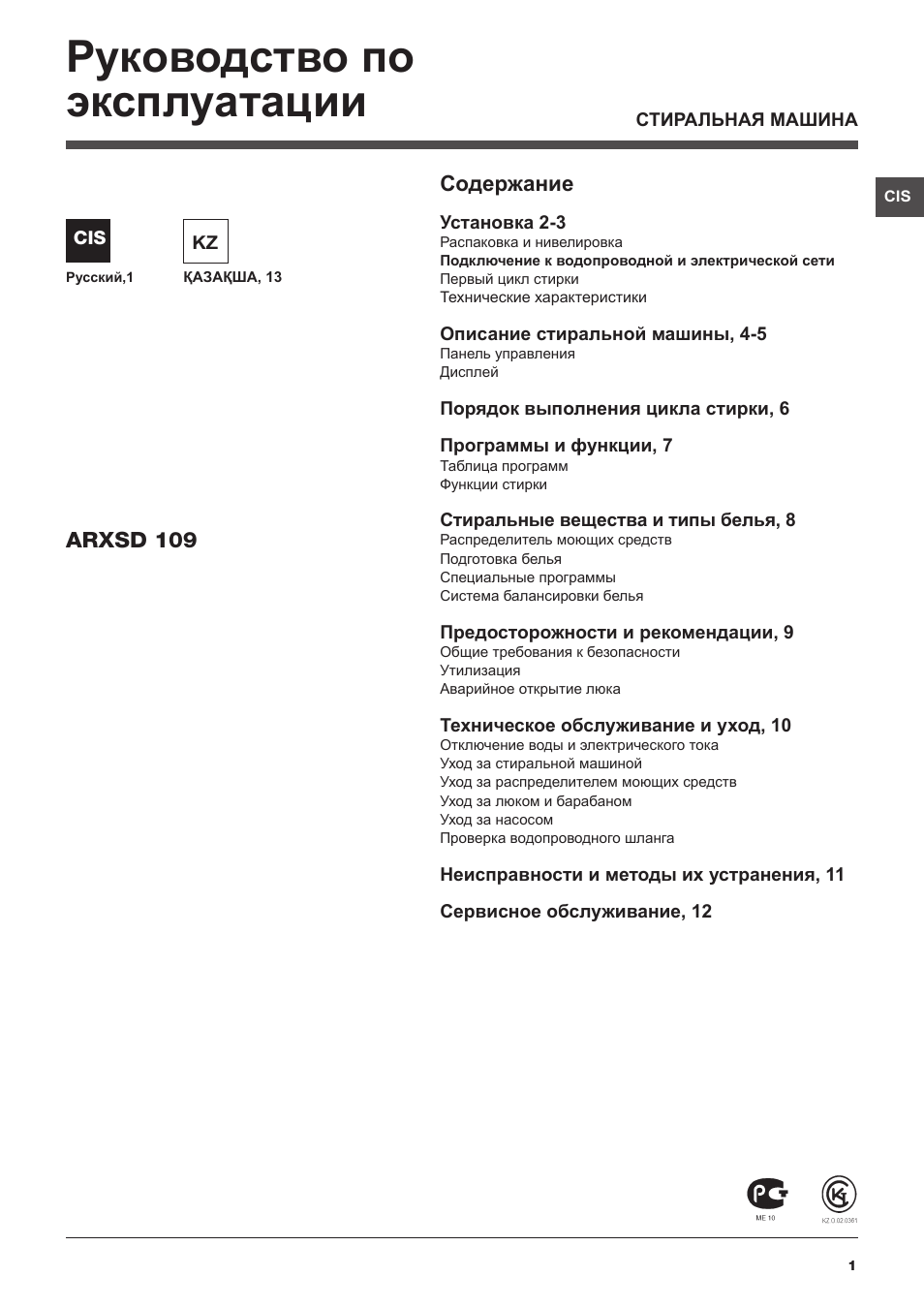

Содержание

Установка 2-3

Распаковка и нивелировка

Подключение к водопроводной и электрической сети

Первый цикл стирки

Технические характеристики

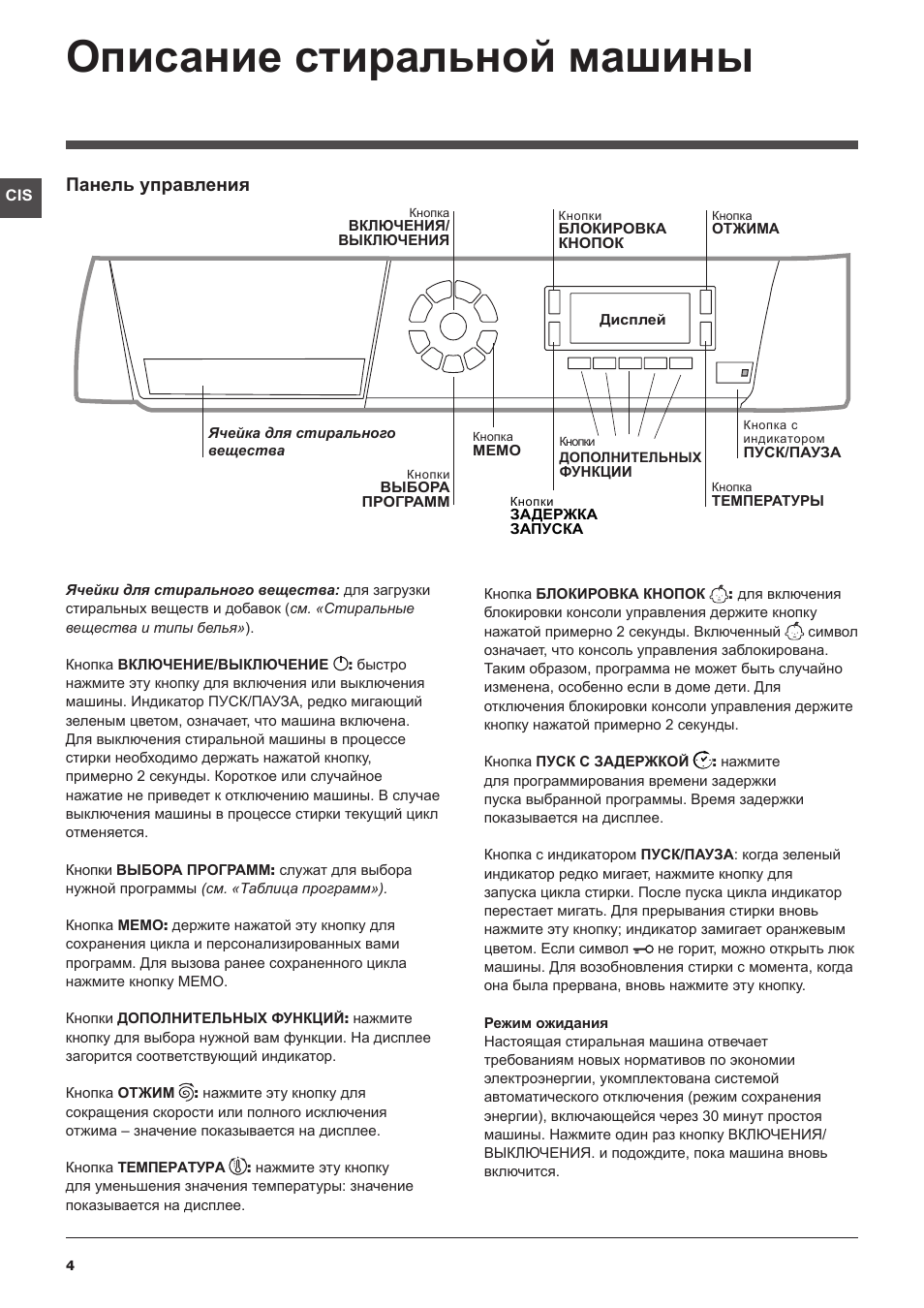

Описание стиральной машины, 4-5

Панель управления

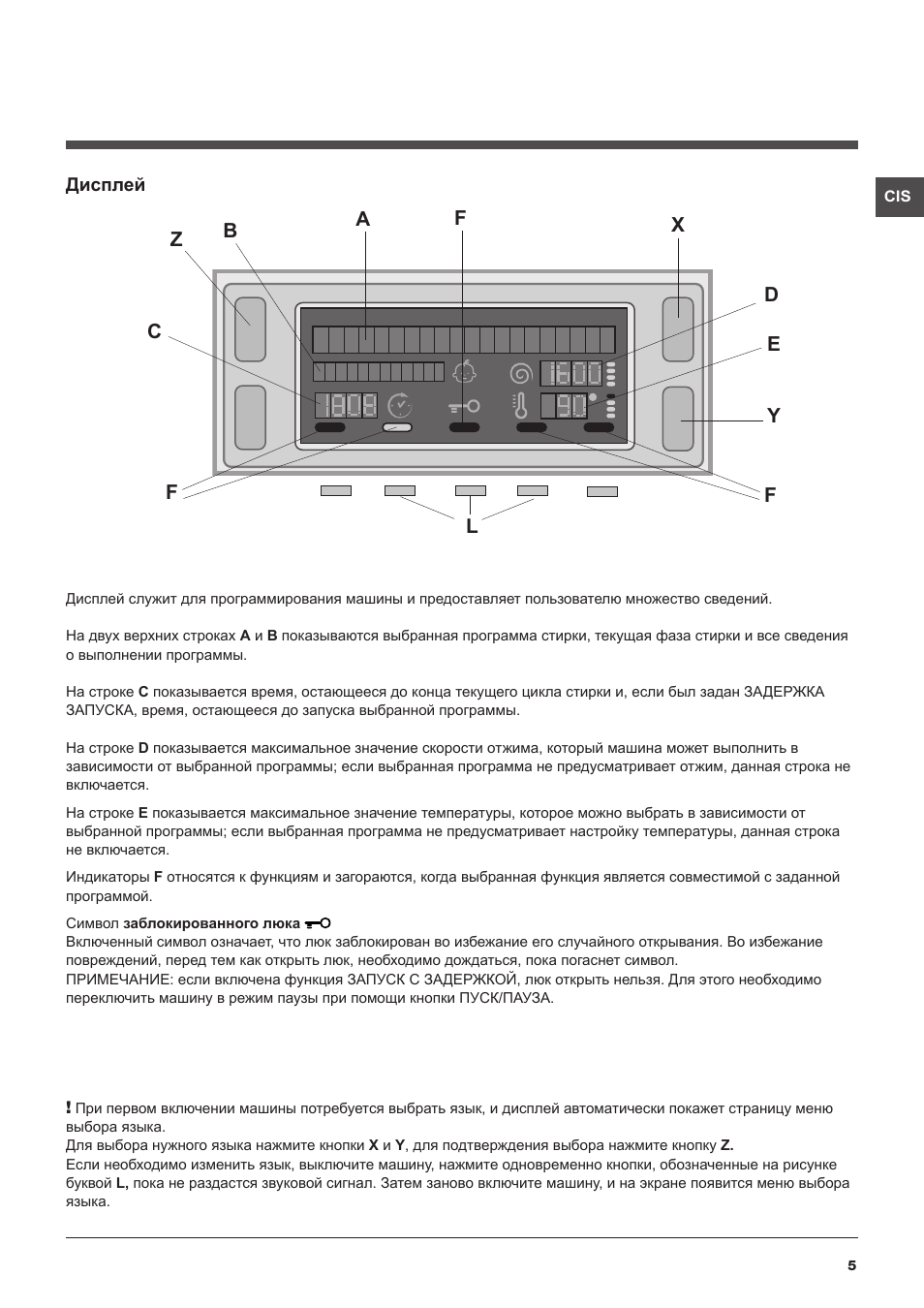

Дисплей

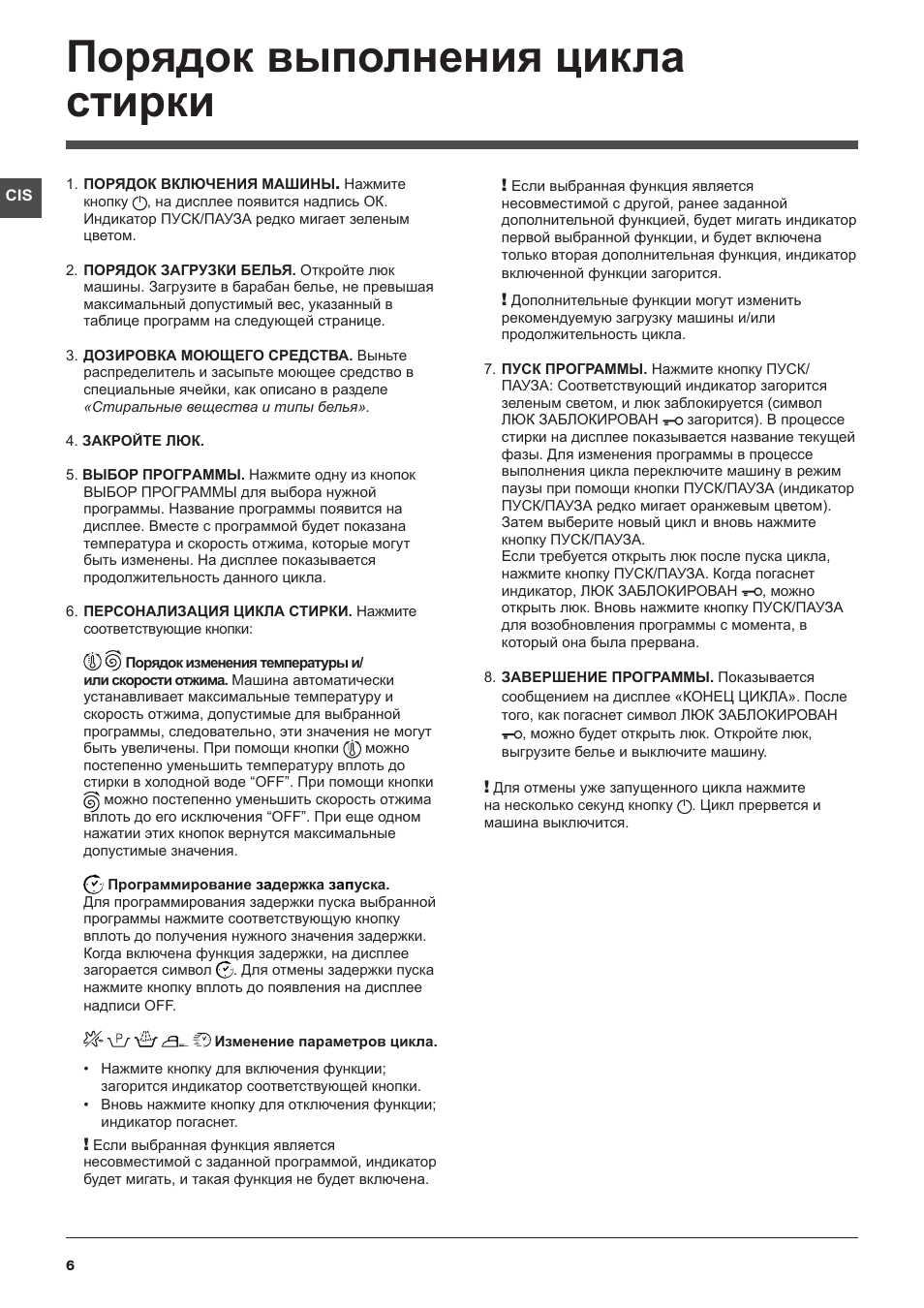

Порядок выполнения цикла стирки, 6

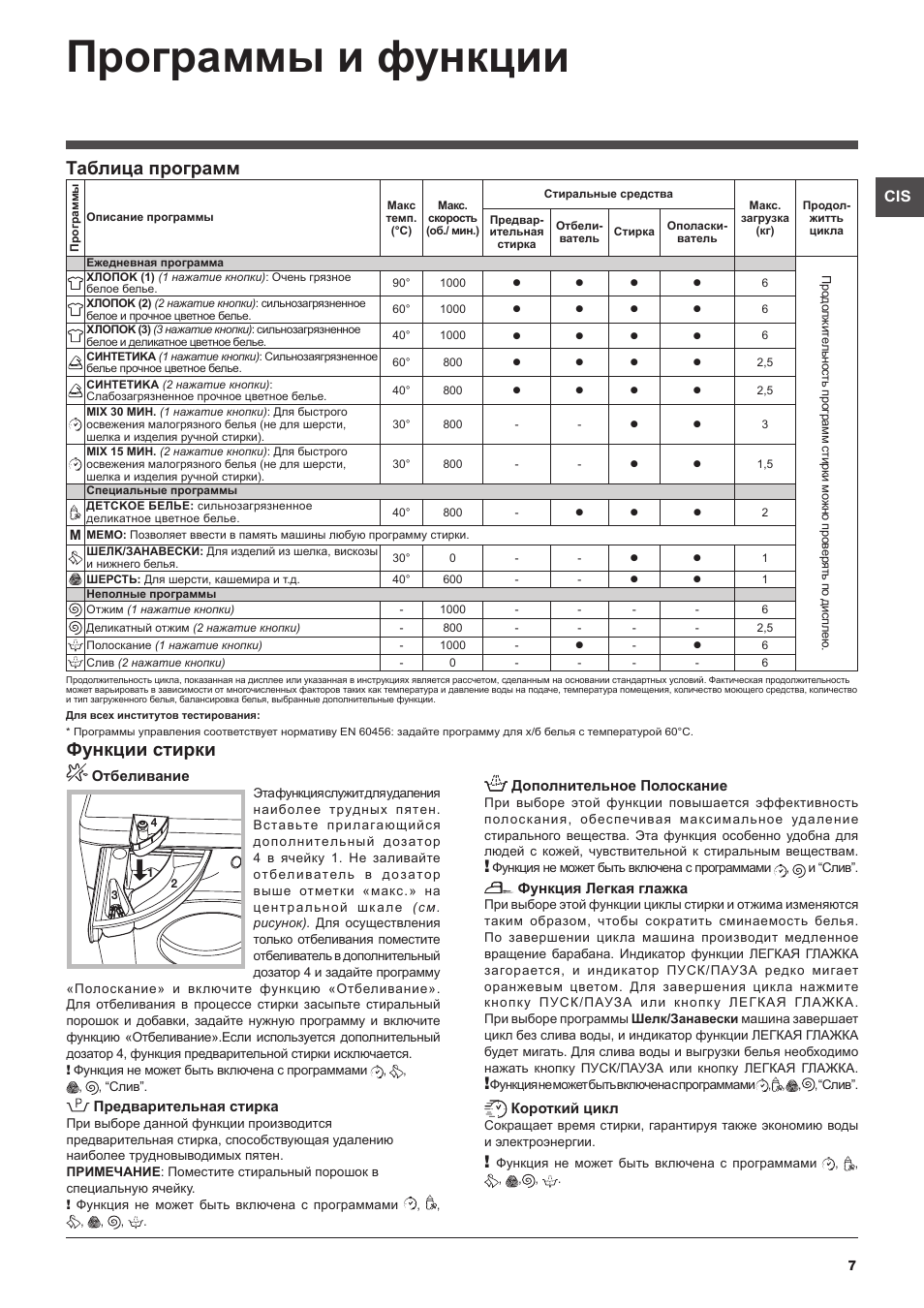

Программы и функции, 7

Таблица программ

Функции стирки

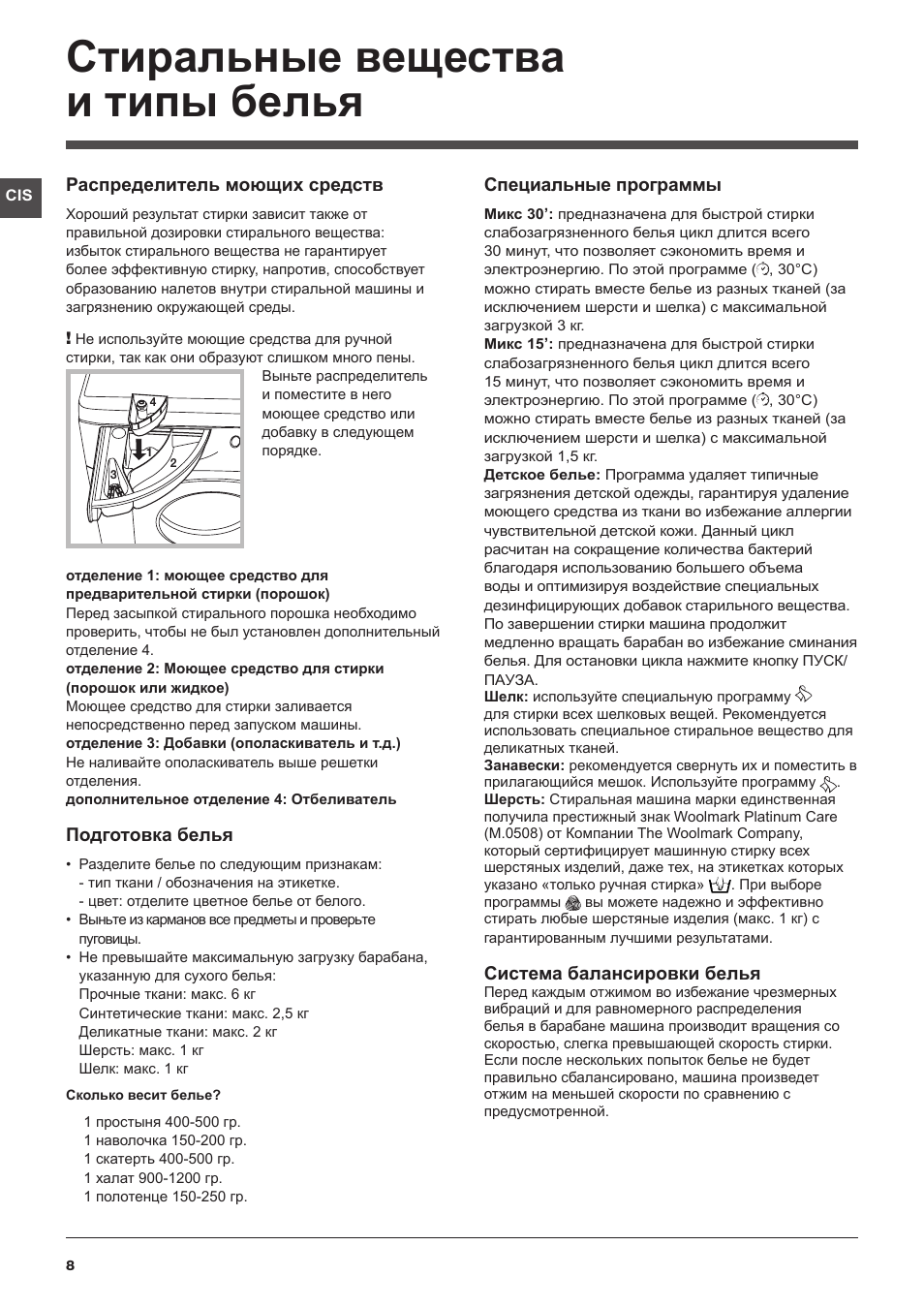

Стиральные вещества и типы белья, 8

Распределитель моющих средств

Подготовка белья

Специальные программы

Система балансировки белья

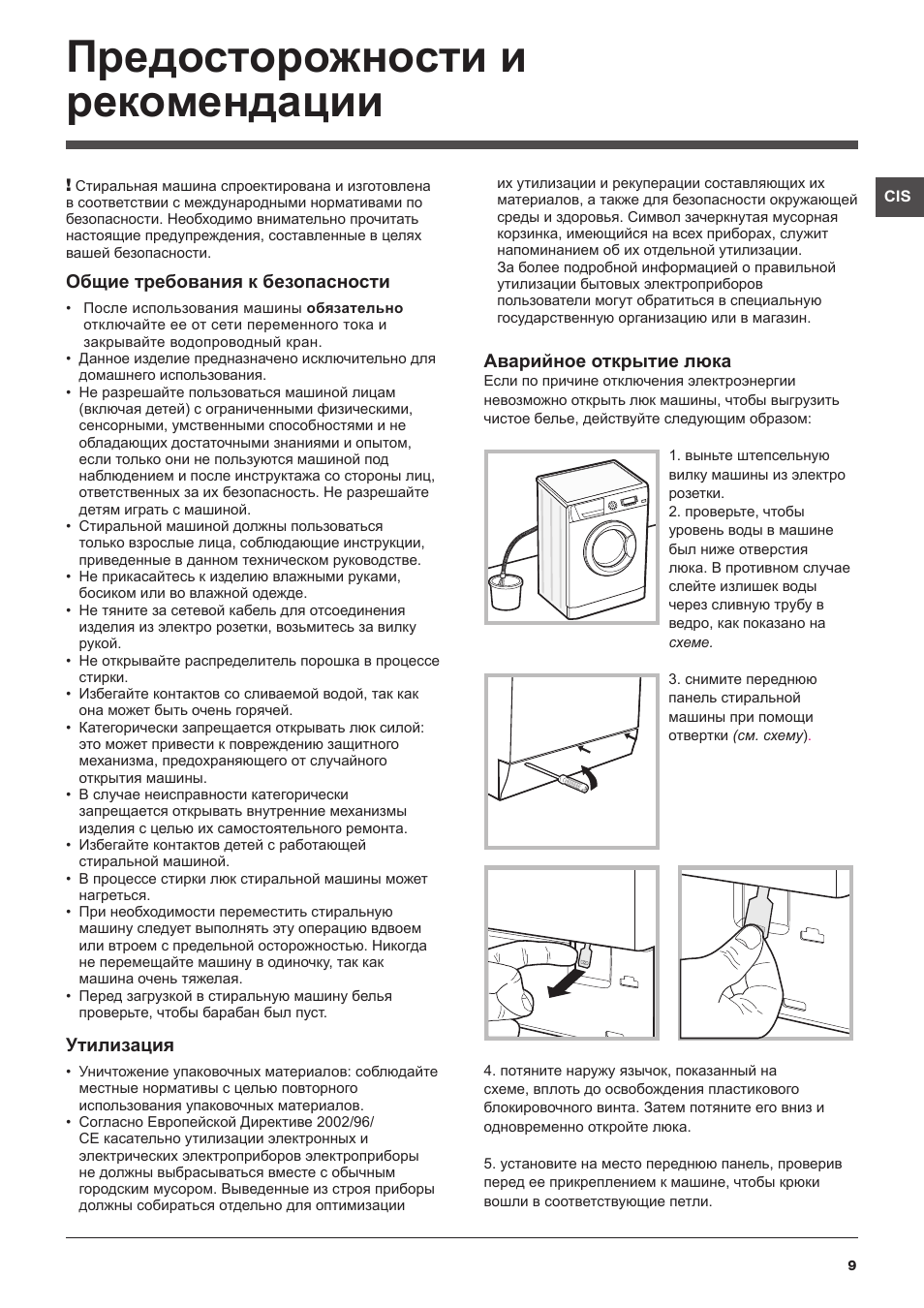

Предосторожности и рекомендации, 9

Общие требования к безопасности

Утилизация

Аварийное открытие люка

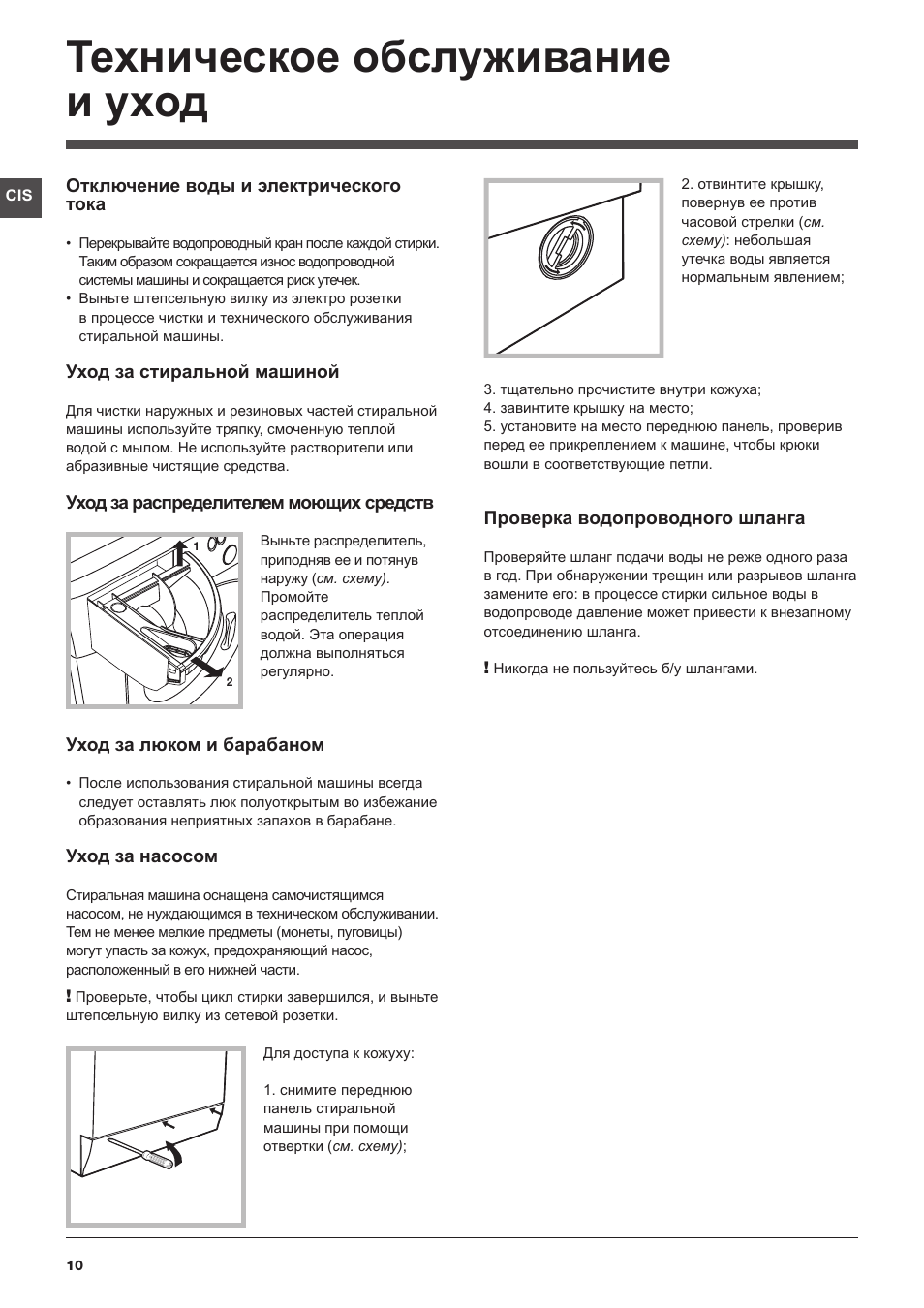

Техническое обслуживание и уход, 10

Отключение воды и электрического тока

Уход за стиральной машиной

Уход за распределителем моющих средств

Уход за люком и барабаном

Уход за насосом

Проверка водопроводного шланга

Неисправности и методы их устранения, 11
Сервисное обслуживание, 12

ARXSD 109

Руководство по

эксплуатации

СТИРАЛЬНАЯ МАШИНА

Русский,1

CIS

ҚАЗАҚША, 13

CIS

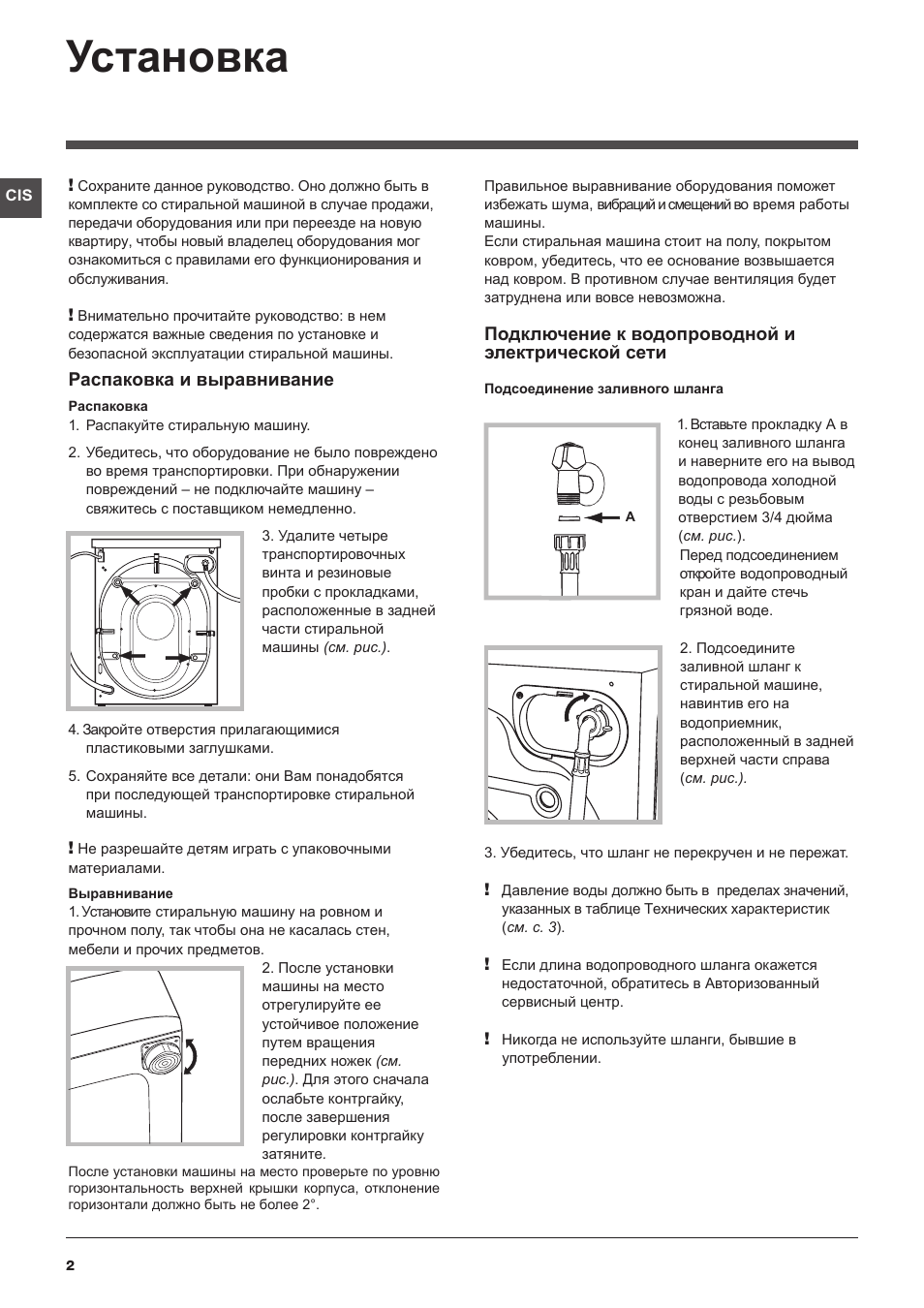

Установка

Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи,

передачи оборудования или при переезде на новую

квартиру, чтобы новый владелец оборудования мог

ознакомиться с правилами его функционирования и

обслуживания.

Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и

безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено

во время транспортировки. При обнаружении

повреждений – не подключайте машину –

свяжитесь с поставщиком немедленно.

3. Удалите четыре

транспортировочных

винта и резиновые

пробки с прокладками,

расположенные в задней

части стиральной

машины (см. рис.).

4. Закройте отверстия прилагающимися

пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся

при последующей транспортировке стиральной

машины.

Не разрешайте детям играть с упаковочными

материалами.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен,

мебели и прочих предметов.

2. После установки

машины на место

отрегулируйте ее

устойчивое положение

путем вращения

передних ножек (см.

рис.). Для этого сначала

ослабьте контргайку,

после завершения

регулировки контргайку

затяните.

После установки машины на место проверьте по уровню

горизонтальность верхней крышки корпуса, отклонение

горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет

избежать шума, вибраций и смещений во время работы

машины.

Если стиральная машина стоит на полу, покрытом

ковром, убедитесь, что ее основание возвышается

над ковром. В противном случае вентиляция будет

затруднена или вовсе невозможна.

Подключение к водопроводной и

электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в

конец заливного шланга

и наверните его на вывод

водопровода холодной

воды с резьбовым

отверстием 3/4 дюйма

(см. рис.).

Перед подсоединением

откройте водопроводный

кран и дайте стечь

грязной воде.

2. Подсоедините

заливной шланг к

стиральной машине,

навинтив его на

водоприемник,

расположенный в задней

верхней части справа

(см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик

(см. с. 3).

Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный

cервисный центр.

Никогда не используйте шланги, бывшие в

употреблении.

Установка, Распаковка и выравнивание, Подключение к водопроводной и электрической сети

CIS

Первый цикл стирки

По завершении установки, перед началом эксплуатации

необходимо произвести один цикл стирки со стиральным

порошком, но без белья, по программе .

65 — 100 cm

Подсоединение сливного шланга

Подсоедините сливной

шланг, не перегибая его,

к сливной трубе или к

настенному сливному

отверстию, распложенному

на высоте от 65 до 100 см

от пола,

или поместите шланг в

раковину или в ванну,

закрепив прилагающуюся

направляющую к крану (см.

схему). Свободный конец

сливного шланга не должен

быть погружен в воду.

Не рекомендуется

использовать

удлинительные шланги.

При необходимости удлинение должно иметь такой

же диаметр, что и оригинальный шланг, и его длина

не должна превышать 150 см.

Подключение к электросети

Перед включением изделия в розетку электросети

необходимо проверить следующее:
• заземляющий контакт двухполюсной розетки

должен быть соединён с заземлением и

соответствовать нормативам;

• розетка электросети должна быть расчитана на

максимальную мощность стиральной машины,

указанную в таблице Технические данные (см.

таблицу сбоку);

• напряжение электросети должно соответствовать

значениям, указанным в таблице Технические

данные (см. таблицу сбоку);

• электрическая розетка и штепсельная вилка

стиральной машины должны быть одного типа. В

противном случае необходимо заменить розетку.

Запрещается устанавливать стиральную машину на

улице, даже под навесом, так как опасно подвергать

ее воздействию дождя и грозы.

Стиральная машина должна быть расположена

таким образом, чтобы доступ к розетке электросети

оставался свободным.

Не используйте удлинители и тройники.

Сетевой кабель изделия не должен быть согнут или сжат.

Замена сетевого кабеля может осуществляться

только уполномоченными сервисными центрами.
Внимание! Фирма снимает с себя всякую ответственность

в случае несоблюдения вышеописанных правил.

Технические данные

Модель

ARXSD 109

Страна-

изготовитель

Россия

Габаритные

размеры

ширина 59,5 см.

высота 85 см.

глубина 40 см.

Вместимость

от 1 до 6 кг

Номинальное

значение

напряжения

электропитания

или диапазон

напряжения

220-240 V ~

Условное

обозначение рода

электрического тока

или номинальная

частота

переменного тока

50 Hz

Класс зашиты

от поражения

электрическим

током

Класс защиты I

Водопроводное

подсоединение

максимальное давление 1 МПа (10 бар)

минимальное давление 0,05 МПа (0,5 бар)

емкость барабана 40 литра

Скорость отжима

до 1000 оборотов в минуту

Программы

управления в

соответствии с

Директивой

EN 60456



  

 

    

Данное изделие соответствует

следующим Директивам Европейского

Сообщества:

— 2004/108/СЕ (Электромагнитная

совместимость);

— 2006/95/CE (Низкое напряжение)

— 2002/96/CE

Степень защиты от попадания твердых частиц и влаги,

обеспечиваемая защитной оболочкой, за исключением

низковольтного оборудования, не имеющего защиты от

влаги:

IPX04

Дату производства

данной техники

можно получить из

серийного номера,

расположенного

под штрих-кодом

(S/N XXXXXXXXX),

следующим

образом

— 1-ая цифра в S/N соответствует

последней цифре года,

— 2-ая и 3-я цифры в S/N —

порядковому номеру месяца года,

— 4-ая и 5-ая цифры в S/N — день

ласс

энергопотребления

Первый цикл стирки, Ipx04, Технические данные

CIS

Ячейки для стирального вещества: для загрузки

стиральных веществ и добавок (см. «Стиральные

вещества и типы белья»).

Кнопка

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ : быстро

нажмите эту кнопку для включения или выключения

машины. Индикатор ПУСК/ПАУЗА, редко мигающий

зеленым цветом, означает, что машина включена.

Для выключения стиральной машины в процессе

стирки необходимо держать нажатой кнопку,

примерно 2 секунды. Короткое или случайное

нажатие не приведет к отключению машины. В случае

выключения машины в процессе стирки текущий цикл

отменяется.

Кнопки

ВЫБОРА ПРОГРАММ: служат для выбора

нужной программы (см. «Таблица программ»).

Кнопка

MEMO: держите нажатой эту кнопку для

сохранения цикла и персонализированных вами

программ. Для вызова ранее сохраненного цикла

нажмите кнопку MEMO.

Кнопки

ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ: нажмите

кнопку для выбора нужной вам функции. На дисплее

загорится соответствующий индикатор.

Кнопка

ОТЖИМ : нажмите эту кнопку для

сокращения скорости или полного исключения

отжима – значение показывается на дисплее.

Кнопка

ТЕМПЕРАТУРА : нажмите эту кнопку

для уменьшения значения температуры: значение

показывается на дисплее.

Кнопка

БЛОКИРОВКА КНОПОК : для включения

блокировки консоли управления держите кнопку

нажатой примерно 2 секунды. Включенный символ

означает, что консоль управления заблокирована.

Таким образом, программа не может быть случайно

изменена, особенно если в доме дети. Для

отключения блокировки консоли управления держите

кнопку нажатой примерно 2 секунды.

Кнопка

ПУСК С ЗАДЕРЖКОЙ : нажмите

для программирования времени задержки

пуска выбранной программы. Время задержки

показывается на дисплее.

Кнопка с индикатором

ПУСК/ПАУЗА: когда зеленый

индикатор редко мигает, нажмите кнопку для

запуска цикла стирки. После пуска цикла индикатор

перестает мигать. Для прерывания стирки вновь

нажмите эту кнопку; индикатор замигает оранжевым

цветом. Если символ

не горит, можно открыть люк

машины. Для возобновления стирки с момента, когда

она была прервана, вновь нажмите эту кнопку.

Режим ожидания

Настоящая стиральная машина отвечает

требованиям новых нормативов по экономии

электроэнергии, укомплектована системой

автоматического отключения (режим сохранения

энергии), включающейся через 30 минут простоя

машины. Нажмите один раз кнопку ВКЛЮЧЕНИЯ/

ВЫКЛЮЧЕНИЯ. и подождите, пока машина вновь

включится.

Описание стиральной машины

Панель управления

Кнопка

ТЕМПЕРАТУРЫ

Кнопки

ВЫБОРА

ПРОГРАММ

Ячейка для стирального

вещества

Кнопки

ДОПОЛНИТЕЛЬНЫХ

ФУНКЦИИ

Кнопка

ВКЛЮЧЕНИЯ/

ВЫКЛЮЧЕНИЯ

Кнопка

ОТЖИМА

Кнопка с

индикатором

ПУСК/ПАУЗА

Кнопки

БЛОКИРОВКА

КНОПОК

Дисплей

Кнопки

ЗАДЕРЖКА

ЗАПУСКА

Кнопка

MEMO

Описание стиральной машины, Панель управления

CIS

Дисплей

Дисплей служит для программирования машины и предоставляет пользователю множество сведений.

На двух верхних строках

А и В показываются выбранная программа стирки, текущая фаза стирки и все сведения

о выполнении программы.

На строке

С показывается время, остающееся до конца текущего цикла стирки и, если был задан ЗАДЕРЖКА

ЗАПУСКА, время, остающееся до запуска выбранной программы.

На строке

D показывается максимальное значение скорости отжима, который машина может выполнить в

зависимости от выбранной программы; если выбранная программа не предусматривает отжим, данная строка не

включается.
На строке

Е показывается максимальное значение температуры, которое можно выбрать в зависимости от

выбранной программы; если выбранная программа не предусматривает настройку температуры, данная строка

не включается.
Индикаторы

F относятся к функциям и загораются, когда выбранная функция является совместимой с заданной

программой.
Символ

заблокированного люка

Включенный символ означает, что люк заблокирован во избежание его случайного открывания. Во избежание

повреждений, перед тем как открыть люк, необходимо дождаться, пока погаснет символ.

ПРИМЕЧАНИЕ: если включена функция ЗАПУСК С ЗАДЕРЖКОЙ, люк открыть нельзя. Для этого необходимо

переключить машину в режим паузы при помощи кнопки ПУСК/ПАУЗА.

При первом включении машины потребуется выбрать язык, и дисплей автоматически покажет страницу меню

выбора языка.

Для выбора нужного языка нажмите кнопки

X и Y, для подтверждения выбора нажмите кнопку Z.

Если необходимо изменить язык, выключите машину, нажмите одновременно кнопки, обозначенные на рисунке

буквой

L, пока не раздастся звуковой сигнал. Затем заново включите машину, и на экране появится меню выбора

языка.

Дисплей Дисплей служит для программирования машины и предос...

CIS

Порядок выполнения цикла

стирки

ПОРЯДОК ВКЛЮЧЕНИЯ МАШИНЫ. Нажмите

кнопку , на дисплее появится надпись ОК.

Индикатор ПУСК/ПАУЗА редко мигает зеленым

цветом.

ПОРЯДОК ЗАГРУЗКИ БЕЛЬЯ. Откройте люк

машины. Загрузите в барабан белье, не превышая

максимальный допустимый вес, указанный в

таблице программ на следующей странице.

ДОЗИРОВКА МОЮЩЕГО СРЕДСТВА. Выньте

распределитель и засыпьте моющее средство в

специальные ячейки, как описано в разделе

«Стиральные вещества и типы белья».

ЗАКРОЙТЕ ЛЮК.

ВЫБОР ПРОГРАММЫ. Нажмите одну из кнопок

ВЫБОР ПРОГРАММЫ для выбора нужной

программы. Название программы появится на

дисплее. Вместе с программой будет показана

температура и скорость отжима, которые могут

быть изменены. На дисплее показывается

продолжительность данного цикла.

ПЕРСОНАЛИЗАЦИЯ ЦИКЛА СТИРКИ. Нажмите

соответствующие кнопки:

Порядок изменения температуры и/

или скорости отжима. Машина автоматически

устанавливает максимальные температуру и

скорость отжима, допустимые для выбранной

программы, следовательно, эти значения не могут

быть увеличены. При помощи кнопки можно

постепенно уменьшить температуру вплоть до

стирки в холодной воде “OFF”. При помощи кнопки

можно постепенно уменьшить скорость отжима

вплоть до его исключения “OFF”. При еще одном

нажатии этих кнопок вернутся максимальные

допустимые значения.

Программирование

за

держка

зап

уска.

Для программирования задержки пуска выбранной

программы нажмите соответствующую кнопку

вплоть до получения нужного значения задержки.

Когда включена функция задержки, на дисплее

загорается символ . Для отмены задержки пуска

нажмите кнопку вплоть до появления на дисплее

надписи OFF.

Изменение параметров цикла.

• Нажмите кнопку для включения функции;

загорится индикатор соответствующей кнопки.

• Вновь нажмите кнопку для отключения функции;

индикатор погаснет.

Если выбранная функция является

несовместимой с заданной программой, индикатор

будет мигать, и такая функция не будет включена.

Если выбранная функция является

несовместимой с другой, ранее заданной

дополнительной функцией, будет мигать индикатор

первой выбранной функции, и будет включена

только вторая дополнительная функция, индикатор

включенной функции загорится.

Дополнительные функции могут изменить

рекомендуемую загрузку машины и/или

продолжительность цикла.

ПУСК ПРОГРАММЫ. Нажмите кнопку ПУСК/

ПАУЗА: Соответствующий индикатор загорится

зеленым светом, и люк заблокируется (символ

ЛЮК ЗАБЛОКИРОВАН

загорится). В процессе

стирки на дисплее показывается название текущей

фазы. Для изменения программы в процессе

выполнения цикла переключите машину в режим

паузы при помощи кнопки ПУСК/ПАУЗА (индикатор

ПУСК/ПАУЗА редко мигает оранжевым цветом).

Затем выберите новый цикл и вновь нажмите

кнопку ПУСК/ПАУЗА.

Если требуется открыть люк после пуска цикла,

нажмите кнопку ПУСК/ПАУЗА. Когда погаснет

индикатор, ЛЮК ЗАБЛОКИРОВАН

, можно

открыть люк. Вновь нажмите кнопку ПУСК/ПАУЗА

для возобновления программы с момента, в

который она была прервана.

ЗАВЕРШЕНИЕ ПРОГРАММЫ. Показывается

сообщением на дисплее «КОНЕЦ ЦИКЛА». После

того, как погаснет символ ЛЮК ЗАБЛОКИРОВАН

, можно будет открыть люк. Откройте люк,

выгрузите белье и выключите машину.

Для отмены уже запущенного цикла нажмите

на несколько секунд кнопку . Цикл прервется и

машина выключится.

CIS

Программы и функции

Программы

 











 

 























 



 

ро

до

лж

ит

ел

ьн

ос

ть

пр

огр

ам

м с

ти

рк

и м

ож

но

пр

ов

ер

ят

ь п

о д

ис

пл

ею

      

 









     

    









     

    









    

   









   

   









       

     

    











       

     

    











 
  

  













        
     

  











     











 
   









    









   















   









Функции стирки

Отбеливание

Эта функция служит для удаления

наиболее трудных пятен.

Вставьте прилагающийся

дополнительный дозатор

4 в ячейку 1. Не заливайте

отбеливатель в дозатор

выше отметки «макс.» на

центральной шкале (см.

рисунок). Для осуществления

только отбеливания поместите

отбеливатель в дополнительный

дозатор 4 и задайте программу

«Полоскание» и включите функцию «Отбеливание».

Для отбеливания в процессе стирки засыпьте стиральный

порошок и добавки, задайте нужную программу и включите

функцию «Отбеливание».Если используется дополнительный

дозатор 4, функция предварительной стирки исключается.

Функция не может быть включена с программами , ,

, ,

“Слив”.

Предварительная стирка

При выборе данной функции производится

предварительная стирка, способствующая удалению

наиболее трудновыводимых пятен.

ПРИМЕЧАНИЕ: Поместите стиральный порошок в

специальную ячейку.

Функция не может быть включена с программами , ,

, , , .

Для всех институтов тестирования:
* Программы управления соответствует нормативу EN 60456: задайте программу для х/б белья с температурой 60°C.

Дополнительное Полоскание

При выборе этой функции повышается эффективность

полоскания, обеспечивая максимальное удаление

стирального вещества. Эта функция особенно удобна для

людей с кожей, чувствительной к стиральным веществам.

Функция не может быть включена с программами , и “Слив”.

Функция Легкая глажка

При выборе этой функции циклы стирки и отжима изменяются

таким образом, чтобы сократить сминаемость белья.

По завершении цикла машина производит медленное

вращение барабана. Индикатор функции ЛЕГКАЯ ГЛАЖКА

загорается, и индикатор ПУСК/ПАУЗА редко мигает

оранжевым цветом. Для завершения цикла нажмите

кнопку ПУСК/ПАУЗА или кнопку ЛЕГКАЯ ГЛАЖКА.

При выборе программы

Шелк/Занавески машина завершает

цикл без слива воды, и индикатор функции ЛЕГКАЯ ГЛАЖКА

будет мигать. Для слива воды и выгрузки белья необходимо

нажать кнопку ПУСК/ПАУЗА или кнопку ЛЕГКАЯ ГЛАЖКА.

Функция не может быть включена с программами , , , , “Слив”.

Короткий цикл

Сокращает время стирки, гарантируя также экономию воды

и электроэнергии.

Функция не может быть включена с программами , ,

, , , .

MAX

Таблица программ

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность

может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество

и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

Программы и функции, Функции стирки, Таблица программ

Стиральные вещества и типы белья, Распределитель моющих средств, Подготовка белья

Специальные программы, Система балансировки белья Чат поддержки

Текст

CIS

Стиральные вещества

и типы белья

Распределитель моющих средств

Хороший результат стирки зависит также от

правильной дозировки стирального вещества:

избыток стирального вещества не гарантирует

более эффективную стирку, напротив, способствует

образованию налетов внутри стиральной машины и

загрязнению окружающей среды.

Не используйте моющие средства для ручной

стирки, так как они образуют слишком много пены.

Выньте распределитель

и поместите в него

моющее средство или

добавку в следующем

порядке.

отделение 1: моющее средство для

предварительной стирки (порошок)

Перед засыпкой стирального порошка необходимо

проверить, чтобы не был установлен дополнительный

отделение 4.

отделение 2: Моющее средство для стирки

(порошок или жидкое)

Моющее средство для стирки заливается

непосредственно перед запуском машины.

отделение 3: Добавки (ополаскиватель и т.д.)

Не наливайте ополаскиватель выше решетки

отделения.

дополнительное отделение 4: Отбеливатель

Подготовка белья

• Разделите белье по следующим признакам:

— тип ткани / обозначения на этикетке.

— цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте

пуговицы.

• Не превышайте максимальную загрузку барабана,

указанную для сухого белья:

Прочные ткани: макс. 6 кг

Синтетические ткани: макс. 2,5 кг

Деликатные ткани: макс. 2 кг

Шерсть: макс. 1 кг

Шелк: макс. 1 кг

Сколько весит белье?

1 простыня 400-500 гр.

1 наволочка 150-200 гр.

1 скатерть 400-500 гр.

1 халат 900-1200 гр.

1 полотенце 150-250 гр.

MAX

Специальные программы

Mикс 30’: предназначена для быстрой стирки

слабозагрязненного белья цикл длится всего

30 минут, что позволяет сэкономить время и

электроэнергию. По этой программе ( , 30°C)

можно стирать вместе белье из разных тканей (за

исключением шерсти и шелка) с максимальной

загрузкой 3 кг.

Mикс 15’: предназначена для быстрой стирки

слабозагрязненного белья цикл длится всего

15 минут, что позволяет сэкономить время и

электроэнергию. По этой программе ( , 30°C)

можно стирать вместе белье из разных тканей (за

исключением шерсти и шелка) с максимальной

загрузкой 1,5 кг.

Детское белье: Программа удаляет типичные

загрязнения детской одежды, гарантируя удаление

моющего средства из ткани во избежание аллергии

чувствительной детской кожи. Данный цикл

расчитан на сокращение количества бактерий

благодаря использованию большего объема

воды и оптимизируя воздействие специальных

дезинфицирующих добавок старильного вещества.

По завершении стирки машина продолжит

медленно вращать барабан во избежание сминания

белья. Для остановки цикла нажмите кнопку ПУСК/

ПАУЗА.

Шелк: используйте специальную программу

для стирки всех шелковых вещей. Рекомендуется

использовать специальное стиральное вещество для

деликатных тканей.

Занавески: рекомендуется свернуть их и поместить в

прилагающийся мешок. Используйте программу .

Шерсть: Стиральная машина марки единственная

получила престижный знак Woolmark Platinum Care

(M.0508) от Компании The Woolmark Company,

который сертифицирует машинную стирку всех

шерстяных изделий, даже тех, на этикетках которых

указано «только ручная стирка»

. При выборе

программы

вы можете надежно и эффективно

стирать любые шерстяные изделия (макс. 1 кг) с

гарантированным лучшими результатами.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных

вибраций и для равномерного распределения

белья в барабане машина производит вращения со

скоростью, слегка превышающей скорость стирки.

Если после нескольких попыток белье не будет

правильно сбалансировано, машина произведет

отжим на меньшей скорости по сравнению с

предусмотренной.

Стиральные вещества и типы белья, Распределитель моющих средств, Подготовка белья

CIS

Предосторожности и

рекомендации

Стиральная машина спроектирована и изготовлена

в соответствии с международными нормативами по

безопасности. Необходимо внимательно прочитать

настоящие предупреждения, составленные в целях

вашей безопасности.

Общие требования к безопасности

• После использования машины

обязательно

отключайте ее от сети переменного тока и

закрывайте водопроводный кран.

• Данное изделие предназначено исключительно для

домашнего использования.

• Не разрешайте пользоваться машиной лицам

(включая детей) с ограниченными физическими,

сенсорными, умственными способностями и не

обладающих достаточными знаниями и опытом,

если только они не пользуются машиной под

наблюдением и после инструктажа со стороны лиц,

ответственных за их безопасность. Не разрешайте

детям играть с машиной.

• Стиральной машиной должны пользоваться

только взрослые лица, соблюдающие инструкции,

приведенные в данном техническом руководстве.

• Не прикасайтесь к изделию влажными руками,

босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения

изделия из электро розетки, возьмитесь за вилку

рукой.

• Не открывайте распределитель порошка в процессе

стирки.

• Избегайте контактов со сливаемой водой, так как

она может быть очень горячей.

• Категорически запрещается открывать люк силой:

это может привести к повреждению защитного

механизма, предохраняющего от случайного

открытия машины.

• В случае неисправности категорически

запрещается открывать внутренние механизмы

изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей

стиральной машиной.

• В процессе стирки люк стиральной машины может

нагреться.

• При необходимости переместить стиральную

машину следует выполнять эту операцию вдвоем

или втроем с предельной осторожностью. Никогда

не перемещайте машину в одиночку, так как

машина очень тяжелая.

• Перед загрузкой в стиральную машину белья

проверьте, чтобы барабан был пуст.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте

местные нормативы с целью повторного

использования упаковочных материалов.

• Согласно Европейской Директиве 2002/96/

СЕ касательно утилизации электронных и

электрических электроприборов электроприборы

не должны выбрасываться вместе с обычным

городским мусором. Выведенные из строя приборы

должны собираться отдельно для оптимизации

Аварийное открытие люка

Если по причине отключения электроэнергии

невозможно открыть люк машины, чтобы выгрузить

чистое белье, действуйте следующим образом:

1. выньте штепсельную

вилку машины из электро

розетки.

2. проверьте, чтобы

уровень воды в машине

был ниже отверстия

люка. В противном случае

слейте излишек воды

через сливную трубу в

ведро, как показано на

схеме.

3. снимите переднюю

панель стиральной

машины при помощи

отвертки (см. схему)

4. потяните наружу язычок, показанный на

схеме, вплоть до освобождения пластикового

блокировочного винта. Затем потяните его вниз и

одновременно откройте люка.

5. установите на место переднюю панель, проверив

перед ее прикреплением к машине, чтобы крюки

вошли в соответствующие петли.

их утилизации и рекуперации составляющих их

материалов, а также для безопасности окружающей

среды и здоровья. Символ зачеркнутая мусорная

корзинка, имеющийся на всех приборах, служит

напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов

пользователи могут обратиться в специальную

государственную организацию или в магазин.

CIS

Техническое обслуживание

и уход

Отключение воды и электрического

тока

• Перекрывайте водопроводный кран после каждой стирки.

Таким образом сокращается износ водопроводной

системы машины и сокращается риск утечек.

• Выньте штепсельную вилку из электро розетки

в процессе чистки и технического обслуживания

стиральной машины.

Уход за стиральной машиной

Для чистки наружных и резиновых частей стиральной

машины используйте тряпку, смоченную теплой

водой с мылом. Не используйте растворители или

абразивные чистящие средства.

Уход за распределителем моющих средств

Выньте распределитель,

приподняв ее и потянув

наружу (см. схему).

Промойте

распределитель теплой

водой. Эта операция

должна выполняться

регулярно.

Уход за люком и барабаном

• После использования стиральной машины всегда

следует оставлять люк полуоткрытым во избежание

образования неприятных запахов в барабане.

Уход за насосом

Стиральная машина оснащена самочистящимся

насосом, не нуждающимся в техническом обслуживании.

Тем не менее мелкие предметы (монеты, пуговицы)

могут упасть за кожух, предохраняющий насос,

расположенный в его нижней части.

Проверьте, чтобы цикл стирки завершился, и выньте

штепсельную вилку из сетевой розетки.

Для доступа к кожуху:

1. снимите переднюю

панель стиральной

машины при помощи

отвертки (см. схему);

2. отвинтите крышку,

повернув ее против

часовой стрелки (см.

схему): небольшая

утечка воды является

нормальным явлением;

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив

перед ее прикреплением к машине, чтобы крюки

вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза

в год. При обнаружении трещин или разрывов шланга

замените его: в процессе стирки сильное воды в

водопроводе давление может привести к внезапному

отсоединению шланга.

Никогда не пользуйтесь б/у шлангами.
