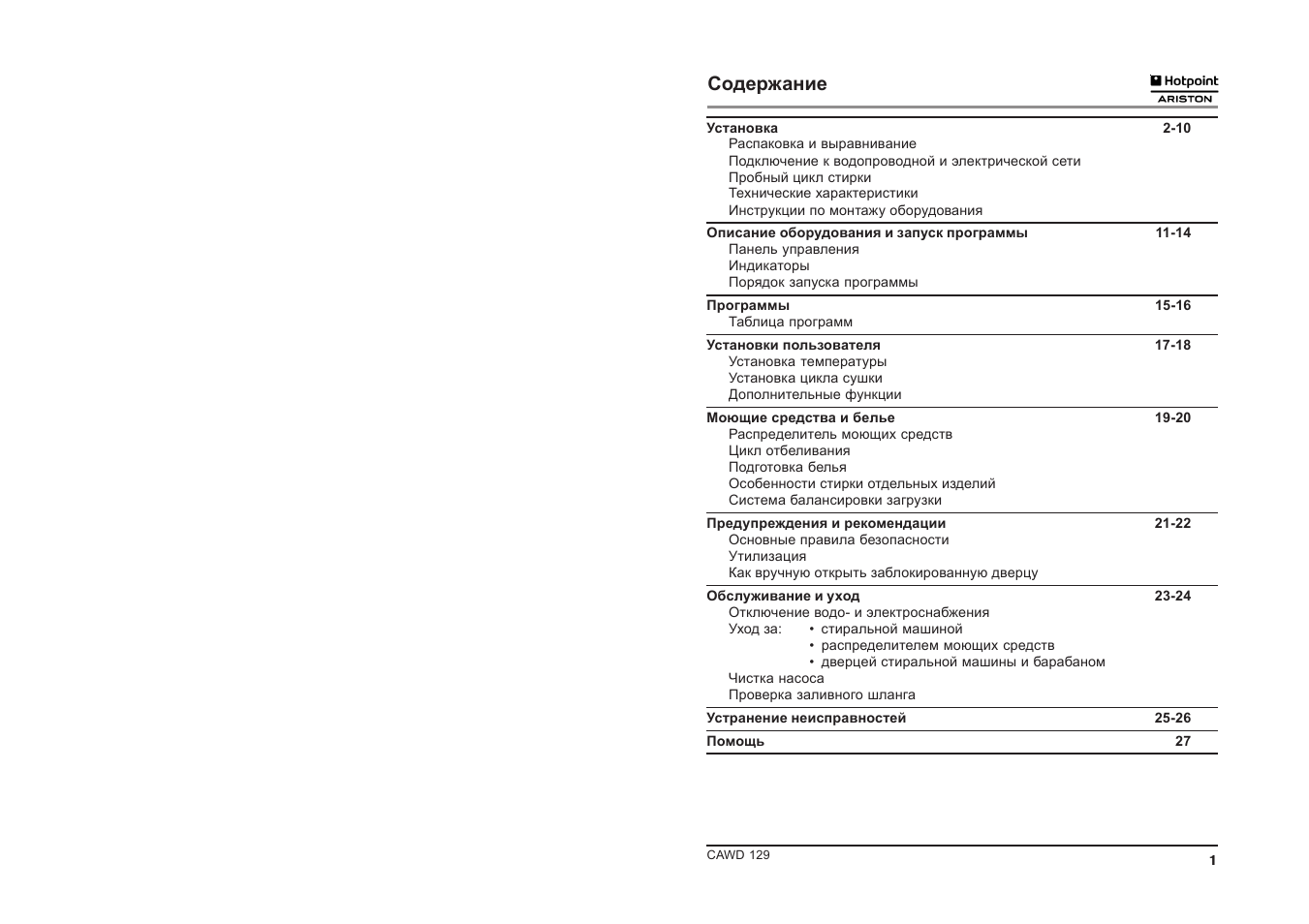

1

CAWD 129

Установка

2-10

Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Пробный цикл стирки
Технические характеристики
Инструкции по монтажу оборудования

Описание оборудования и запуск программы

11-14

Панель управления
Индикаторы
Порядок запуска программы

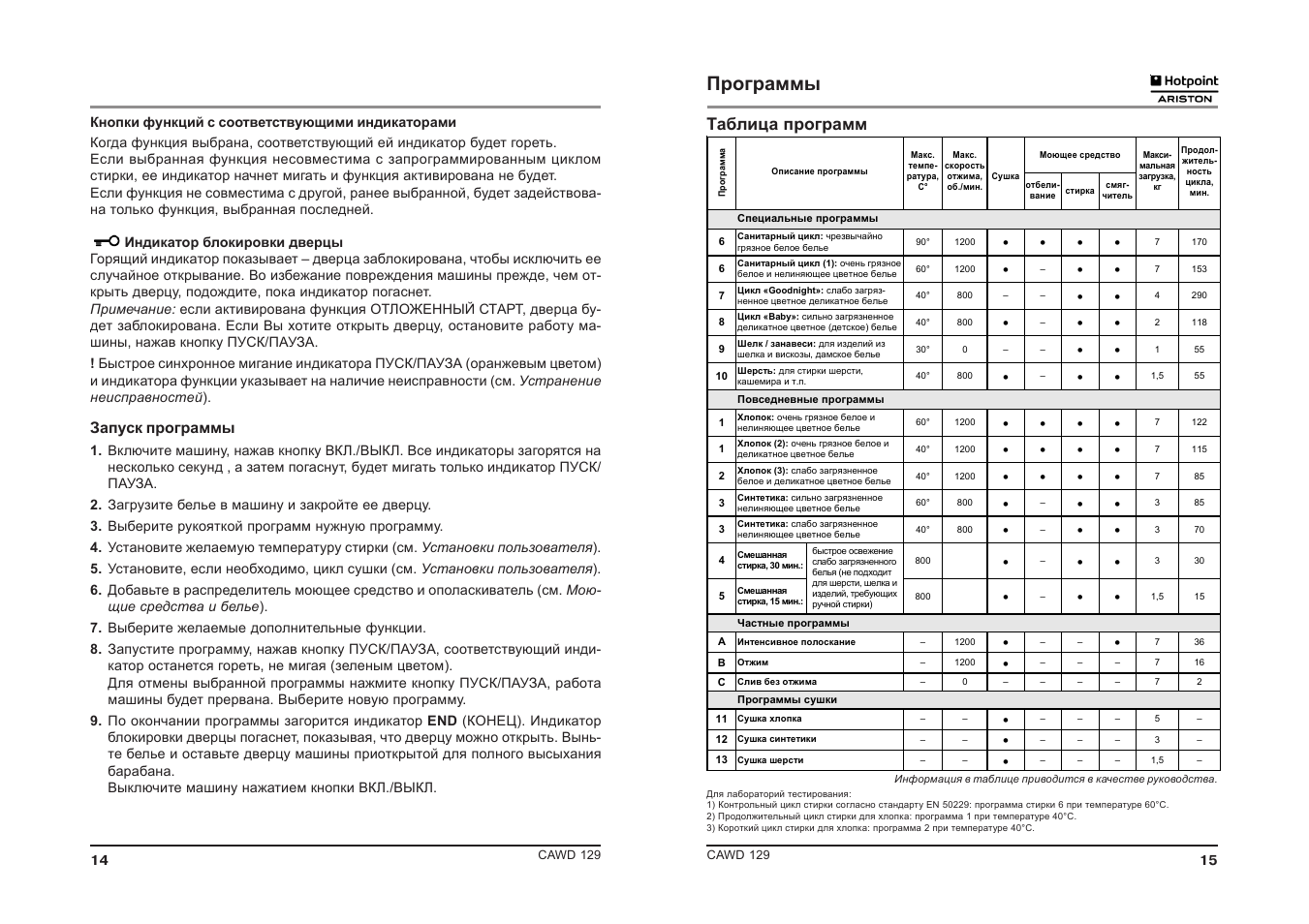

Программы

15-16

Таблица программ

Установки пользователя

17-18

Установка температуры
Установка цикла сушки
Дополнительные функции

Моющие средства и белье

19-20

Распределитель моющих средств
Цикл отбеливания
Подготовка белья
Особенности стирки отдельных изделий
Система балансировки загрузки

Предупреждения и рекомендации

21-22

Основные правила безопасности
Утилизация
Как вручную открыть заблокированную дверцу

Обслуживание и уход

23-24

Отключение водо- и электроснабжения
Уход за:

• стиральной машиной
• распределителем моющих средств
• дверцей стиральной машины и барабаном

Чистка насоса
Проверка заливного шланга

Устранение неисправностей

25-26

Помощь

27

Содержание

3

CAWD 129

2

CAWD 129

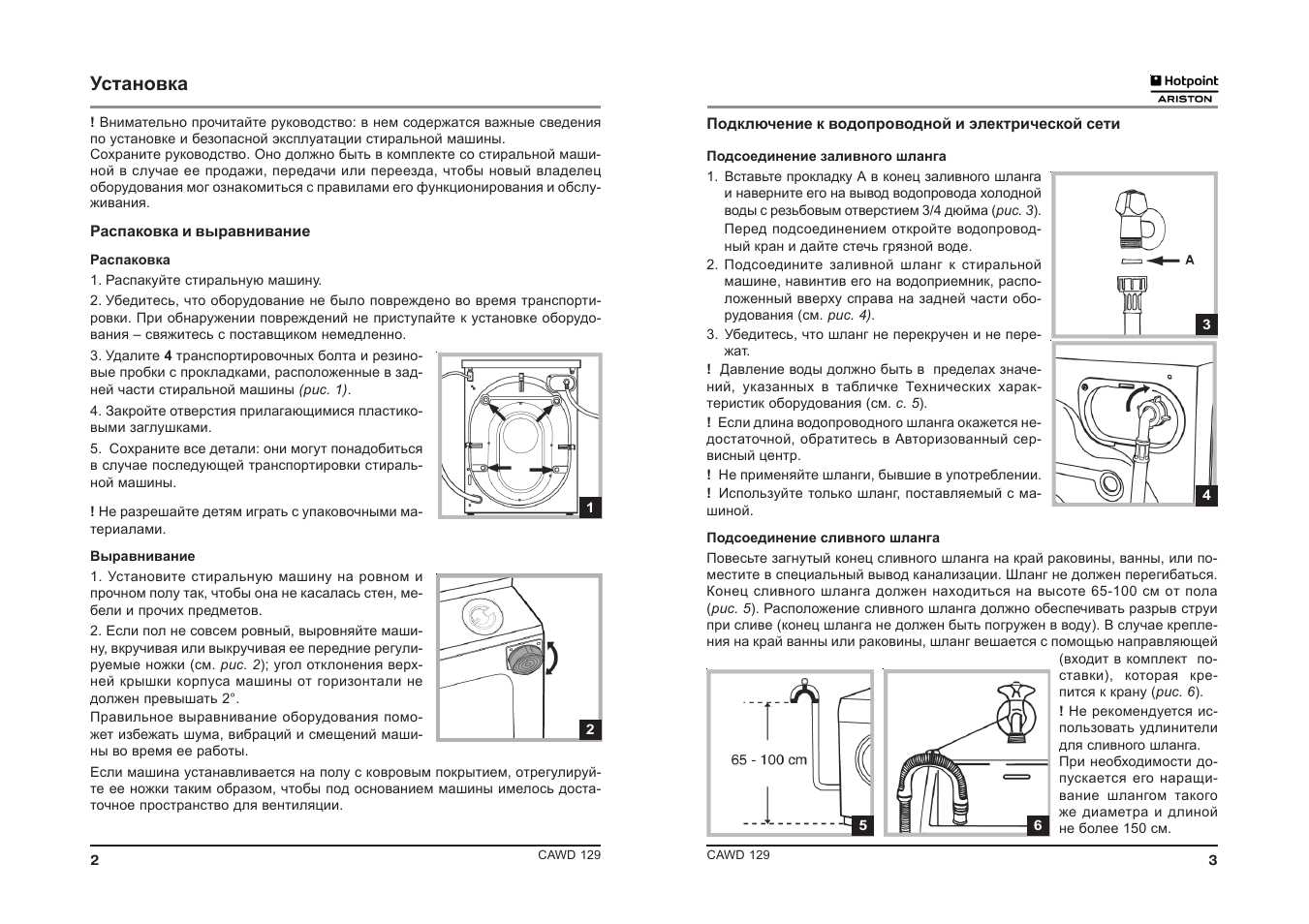

Установка

Распаковка и выравнивание

Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено во время транспорти-
ровки. При обнаружении повреждений не приступайте к установке оборудо-
вания – свяжитесь с поставщиком немедленно.
3. Удалите 4 транспортировочных болта и резино-
вые пробки с прокладками, расположенные в зад-
ней части стиральной машины (рис. 1).
4. Закройте отверстия прилагающимися пластико-
выми заглушками.
5. Сохраните все детали: они могут понадобиться
в случае последующей транспортировки стираль-
ной машины.

! Не разрешайте детям играть с упаковочными ма-
териалами.

Выравнивание
1. Установите стиральную машину на ровном и
прочном полу так, чтобы она не касалась стен, ме-
бели и прочих предметов.
2. Если пол не совсем ровный, выровняйте маши-
ну, вкручивая или выкручивая ее передние регули-
руемые ножки (см. рис. 2); угол отклонения верх-
ней крышки корпуса машины от горизонтали не
должен превышать 2°.
Правильное выравнивание оборудования помо-
жет избежать шума, вибраций и смещений маши-
ны во время ее работы.
Если машина устанавливается на полу с ковровым покрытием, отрегулируй-
те ее ножки таким образом, чтобы под основанием машины имелось доста-
точное пространство для вентиляции.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга
1. Вставьте прокладку А в конец заливного шланга

и наверните его на вывод водопровода холодной
воды с резьбовым отверстием 3/4 дюйма (рис. 3).
Перед подсоединением откройте водопровод-
ный кран и дайте стечь грязной воде.

2. Подсоедините заливной шланг к стиральной

машине, навинтив его на водоприемник, распо-
ложенный вверху справа на задней части обо-
рудования (см. рис. 4).

3. Убедитесь, что шланг не перекручен и не пере-

жат.

! Давление воды должно быть в пределах значе-
ний, указанных в табличке Технических харак-
теристик оборудования (см. с. 5).
! Если длина водопроводного шланга окажется не-
достаточной, обратитесь в Авторизованный сер-
висный центр.
! Не применяйте шланги, бывшие в употреблении.
! Используйте только шланг, поставляемый с ма-
шиной.

Подсоединение сливного шланга
Повесьте загнутый конец сливного шланга на край раковины, ванны, или по-
местите в специальный вывод канализации. Шланг не должен перегибаться.
Конец сливного шланга должен находиться на высоте 65-100 см от пола
(рис. 5). Расположение сливного шланга должно обеспечивать разрыв струи
при сливе (конец шланга не должен быть погружен в воду). В случае крепле-
ния на край ванны или раковины, шланг вешается с помощью направляющей

(входит в комплект по-
ставки), которая кре-
пится к крану (рис. 6).
! Не рекомендуется ис-
пользовать удлинители
для сливного шланга.
При необходимости до-
пускается его наращи-
вание шлангом такого
же диаметра и длиной
не более 150 см.

У

становка

1

5

6

! Внимательно прочитайте руководство: в нем содержатся важные сведения
по установке и безопасной эксплуатации стиральной машины.
Сохраните руководство. Оно должно быть в комплекте со стиральной маши-
ной в случае ее продажи, передачи или переезда, чтобы новый владелец
оборудования мог ознакомиться с правилами его функционирования и обслу-
живания.

3

4

2

5

CAWD 129

4

CAWD 129

Пробный цикл стирки

По завершении установки, перед началом эксплуатации необходимо произ-
вести один цикл стирки со стиральным порошком, но без белья, выбрав про-
грамму 1.

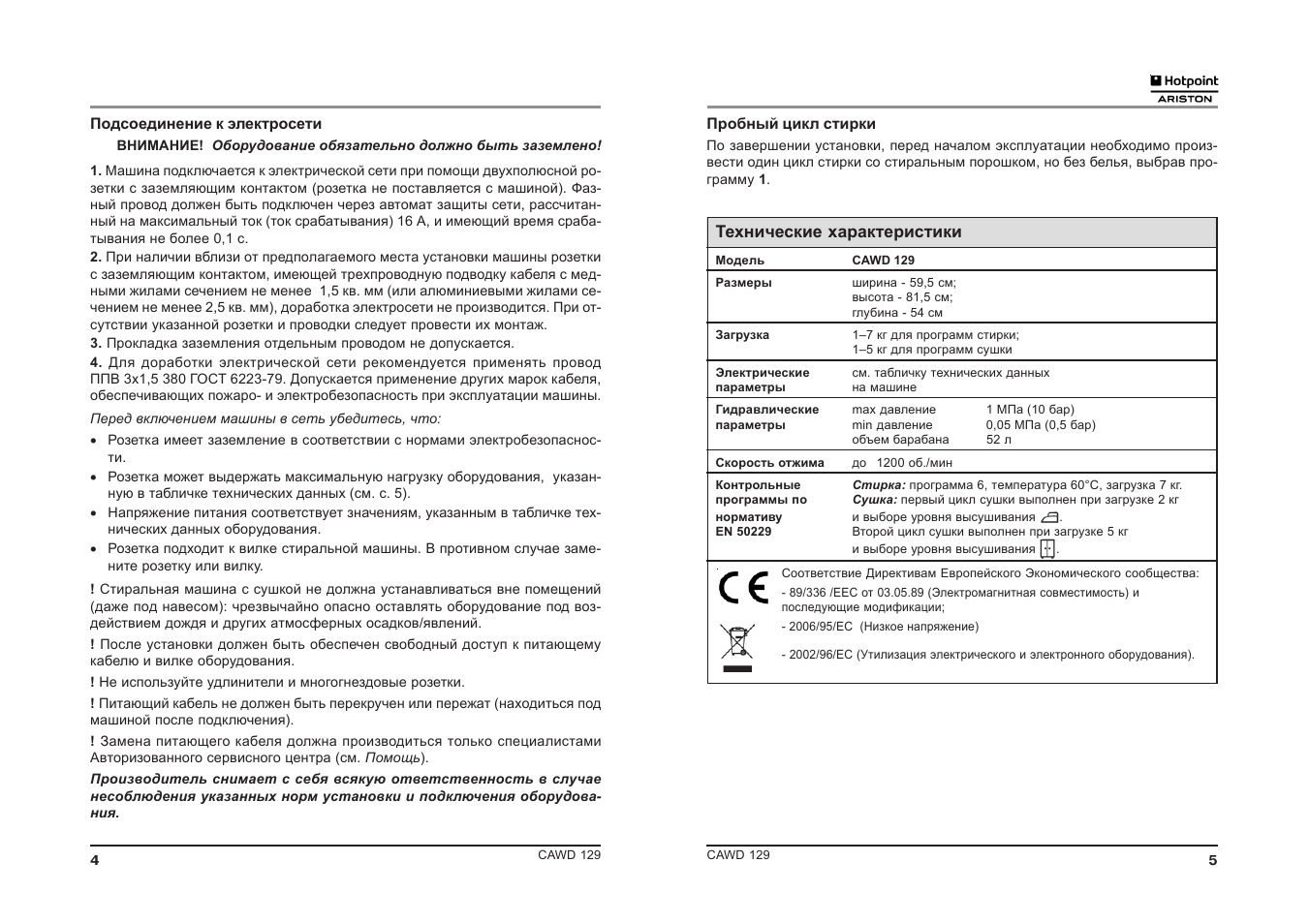

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной ро-
зетки с заземляющим контактом (розетка не поставляется с машиной). Фаз-
ный провод должен быть подключен через автомат защиты сети, рассчитан-
ный на максимальный ток (ток срабатывания) 16 А, и имеющий время сраба-
тывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с мед-
ными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами се-
чением не менее 2,5 кв. мм), доработка электросети не производится. При от-
сутствии указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод
ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:
• Розетка имеет заземление в соответствии с нормами электробезопаснос-

ти.

• Розетка может выдержать максимальную нагрузку оборудования, указан-

ную в табличке технических данных (см. с. 5).

• Напряжение питания соответствует значениям, указанным в табличке тех-

нических данных оборудования.

• Розетка подходит к вилке стиральной машины. В противном случае заме-

ните розетку или вилку.

! Стиральная машина с сушкой не должна устанавливаться вне помещений
(даже под навесом): чрезвычайно опасно оставлять оборудование под воз-
действием дождя и других атмосферных осадков/явлений.
! После установки должен быть обеспечен свободный доступ к питающему
кабелю и вилке оборудования.
! Не используйте удлинители и многогнездовые розетки.
! Питающий кабель не должен быть перекручен или пережат (находиться под
машиной после подключения).
! Замена питающего кабеля должна производиться только специалистами
Авторизованного сервисного центра (см. Помощь).
Производитель снимает с себя всякую ответственность в случае
несоблюдения указанных норм установки и подключения оборудова-
ния.

Технические характеристики

Модель

CAWD 129

Размеры

ширина — 59,5 см;
высота — 81,5 см;
глубина — 54 см

Загрузка

1–7 кг для программ стирки;
1–5 кг для программ сушки

Электрические

см. табличку технических данных

параметры

на машине

Гидравлические

max давление

1 МПа (10 бар)

параметры

min давление

0,05 МПа (0,5 бар)

объем барабана

52 л

Скорость отжима

до

1

1200 об./мин

Контрольные

Стирка: программа 6, температура 60°С, загрузка 7 кг.

программы по

Сушка: первый цикл сушки выполнен при загрузке 2 кг

нормативу

и выборе уровня высушивания

.

EN 50229

Второй цикл сушки выполнен при загрузке 5 кг
и выборе уровня высушивания

.

Соответствие Директивам Европейского Экономического сообщества:
— 89/336 /ЕЕС от 03.05.89 (Электромагнитная совместимость) и
последующие модификации;
— 2006/95/EC (Низкое напряжение)

— 2002/96/EС (Утилизация электрического и электронного оборудования).

7

CAWD 129

6

CAWD 129

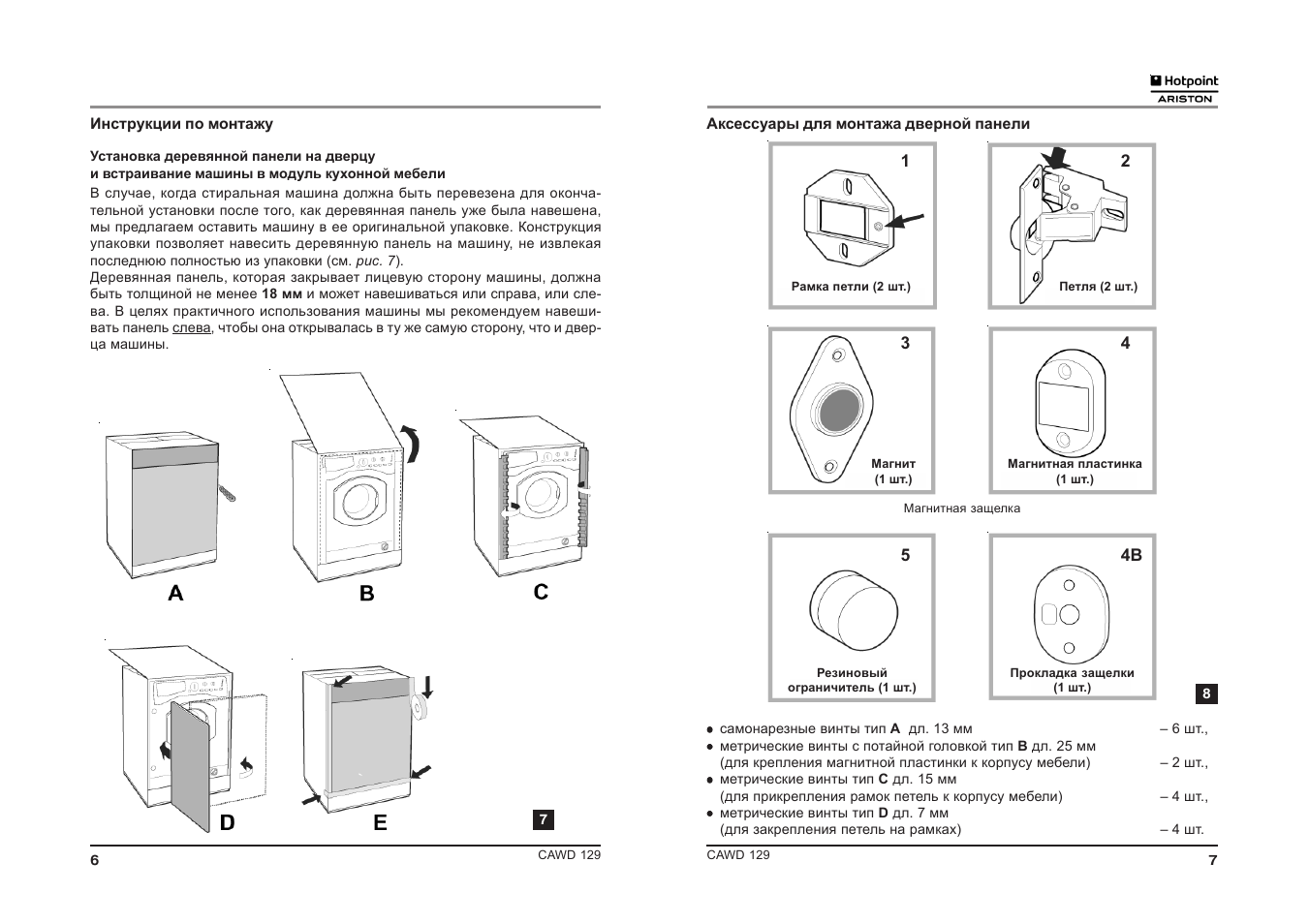

Инструкции по монтажу

Установка деревянной панели на дверцу
и встраивание машины в модуль кухонной мебели
В случае, когда стиральная машина должна быть перевезена для оконча-
тельной установки после того, как деревянная панель уже была навешена,
мы предлагаем оставить машину в ее оригинальной упаковке. Конструкция
упаковки позволяет навесить деревянную панель на машину, не извлекая
последнюю полностью из упаковки (см. рис. 7).
Деревянная панель, которая закрывает лицевую сторону машины, должна
быть толщиной не менее 18 мм и может навешиваться или справа, или сле-
ва. В целях практичного использования машины мы рекомендуем навеши-
вать панель слева, чтобы она открывалась в ту же самую сторону, что и двер-
ца машины.

Аксессуары для монтажа дверной панели

Рамка петли (2 шт.)

Петля (2 шт.)

Магнит

(1 шт.)

Магнитная пластинка

(1 шт.)

Магнитная защелка

Резиновый

ограничитель (1 шт.)

Прокладка защелки

(1 шт.)

••••• самонарезные винты тип А дл. 13 мм

– 6 шт.,

••••• метрические винты с потайной головкой тип В дл. 25 мм

(для крепления магнитной пластинки к корпусу мебели)

– 2 шт.,

••••• метрические винты тип С дл. 15 мм

(для прикрепления рамок петель к корпусу мебели)

– 4 шт.,

••••• метрические винты тип D дл. 7 мм

(для закрепления петель на рамках)

– 4 шт.

8

7

1

2

3

4

5

4B

9

CAWD 129

8

CAWD 129

Крепление элементов с лицевой стороны машины
– Винтами типа С закрепите рамки петель таким образом, чтобы отверстие,

обозначенное стрелкой на рис. 8-1, было направлено к внутренней части
лицевой стороны машины.

– Установите с противоположной стороны вверху ответную часть магнитной

защелки, используя два винта типа В.

– Поместите прокладку, изображенную на рис. 8-4В, между лицевой сторо-

ной оборудования и ответной частью магнитной защелки.

Использование шаблона
– Чтобы разметить положение отверстий на левой стороне панели, выров-

няйте шаблон с ее верхним левым краем, сверяясь с контрольными лини-
ями шаблона.

– Чтобы разметить положение отверстий на правой стороне панели, выров-

няйте шаблон с ее верхним правым краем.

– Просверлите отверстия для двух петель, резинового ограничителя и маг-

нитного замка, используя сверло подходящего размера.

Крепление элементов на деревянную панель (дверцу)
– Вставьте петли в отверстия (подвижная часть петли должна быть установ-

лена лицевой стороной по направлению от панели) и закрепите их 4 винта-
ми типа А.

– Вставьте магнитную защелку (рис. 8-3) в верхнее отверстие на стороне,

противоположной петлям, и зафиксируйте ее 2 винтами типа В.

– Вставьте резиновый ограничитель в нижнее отверстие.
Теперь панель (дверца) готова к установке на машину.

Установка деревянной панели (дверцы) на машину
Вставьте кончик петли (отмеченный стрелкой на рис. 8-2) в отверстие для
петли и продвиньте на панель по направлению к лицевой стороне машины.
Закрепите 2 петли винтами типа D.

Крепление направляющих плинтуса
(нижней декоративной панели)
Если машина устанавливается в конце мебельного модуля, для плинтуса
(нижней декоративной панели) производится монтаж одной или обеих на-
правляющих, как показано на рис. 9. Отрегулируйте их на глубину плинтуса
и при необходимости прикрепите плинтус к направляющим (рис. 10)

Установка направляющей (рис. 9):
– закрепите уголок Р винтом R, вставьте направляющую Q в специальное от-
верстие, разместите ее в желаемом положении и закрепите с помощью угол-
ка Р и винта R.

Встраивание машины в корпус кухонной мебели
– Вставьте машину в нишу, выровняв ее с мебелью (рис. 11).
– Отрегулируйте ножки машины, чтобы поднять ее на подходящую высоту.
– Отрегулируйте положение деревянной панели в горизонтальном и верти-

кальном направлениях, используя винты С и D, как показано на рис. 12.
Важно: плинтус должен закрывать нижнюю лицевую часть машины до
пола.

9

10

12

11

11

CAWD 129

10

CAWD 129

Панель управ

л

ения

14

15

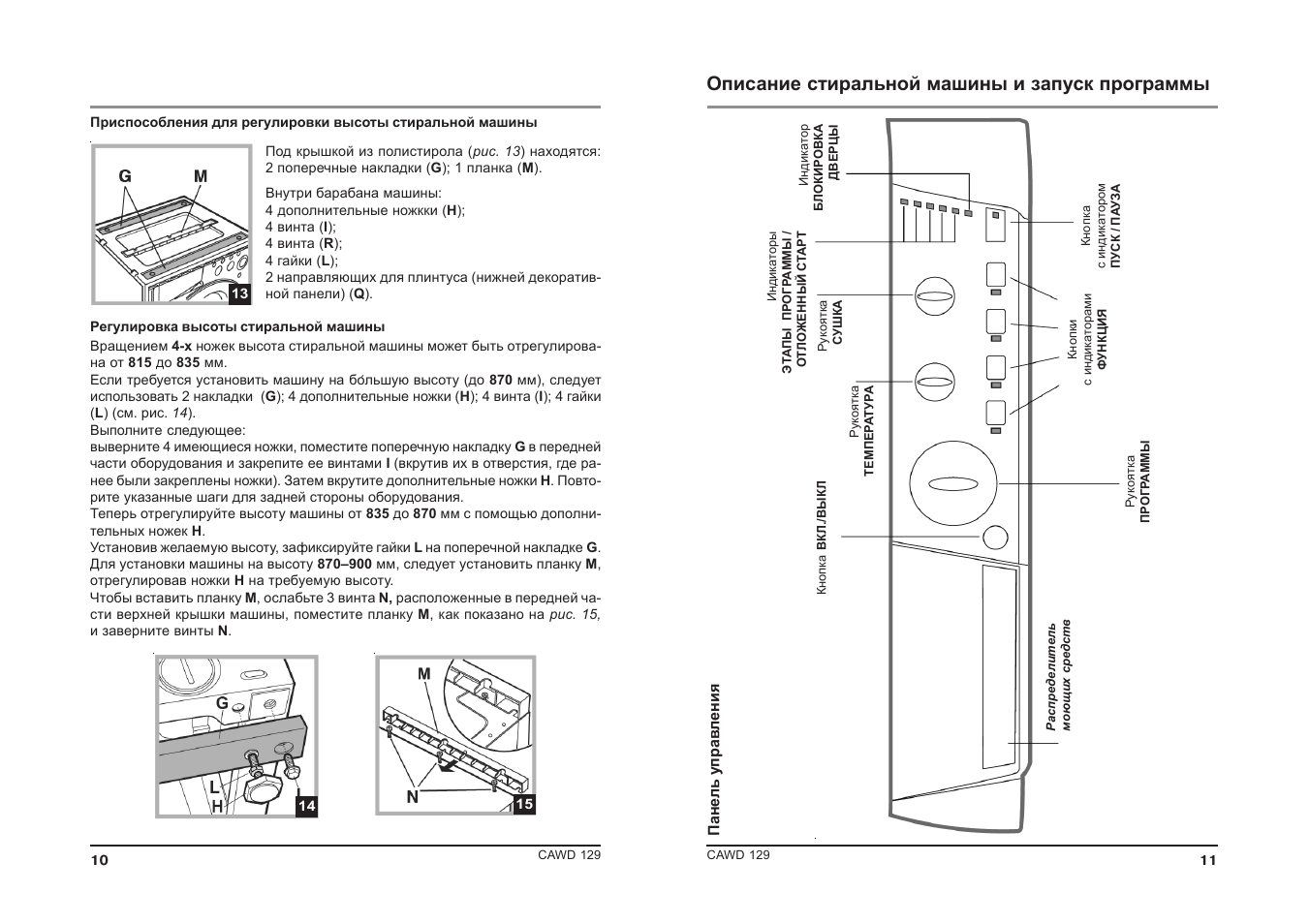

Приспособления для регулировки высоты стиральной машины

Под крышкой из полистирола (рис. 13) находятся:
2 поперечные накладки (G); 1 планка (М).

Внутри барабана машины:
4 дополнительные ножкки (Н);
4 винта (I);
4 винта (R);
4 гайки (L);
2 направляющих для плинтуса (нижней декоратив-
ной панели) (Q).

Регулировка высоты стиральной машины
Вращением 4-х ножек высота стиральной машины может быть отрегулирова-
на от 815 до 835 мм.
Если требуется установить машину на бо’льшую высоту (до 870 мм), следует
использовать 2 накладки (G); 4 дополнительные ножки (Н); 4 винта (I); 4 гайки
(L) (см. рис. 14).
Выполните следующее:
выверните 4 имеющиеся ножки, поместите поперечную накладку G в передней
части оборудования и закрепите ее винтами I (вкрутив их в отверстия, где ра-
нее были закреплены ножки). Затем вкрутите дополнительные ножки Н. Повто-
рите указанные шаги для задней стороны оборудования.
Теперь отрегулируйте высоту машины от 835 до 870 мм с помощью дополни-
тельных ножек Н.
Установив желаемую высоту, зафиксируйте гайки L на поперечной накладке G.
Для установки машины на высоту 870–900 мм, следует установить планку М,
отрегулировав ножки Н на требуемую высоту.
Чтобы вставить планку М, ослабьте 3 винта N, расположенные в передней ча-
сти верхней крышки машины, поместите планку М, как показано на рис. 15,
и заверните винты N.

13

Описание стиральной машины и запуск программы

Рук

оятк

а

П

Р

ОГР

АММЫ

Распре

д

е

лит

е

л

ь

моющих средств

Кнопк

а

с индик

ат

ором

ПУСК / ПА

УЗА

Индик

ат

ор

БЛОКИР

ОВКА

ДВЕРЦЫ

Кнопк

а

ВКЛ./ВЫКЛ

Рук

оятк

а

ТЕМПЕР

А

ТУР

А

Рук

оятк

а

С

УШКА

Кнопки

с индик

ат

орами

Ф

УНКЦИЯ

Индик

ат

оры

ЭТ

АПЫ ПР

ОГР

АММЫ /

О

Т

Л

О

ЖЕННЫЙ С

ТАР

Т

13

CAWD 129

12

CAWD 129

Индикаторы выполняемого этапа программы:
После того, как выбранная программа начала работать, индикаторы будут
загораться один за другим, показывая, какой этап программы выполняется:

Стирка

Полоскание

Отжим

Сушка

Окончание программы

(КОНЕЦ)

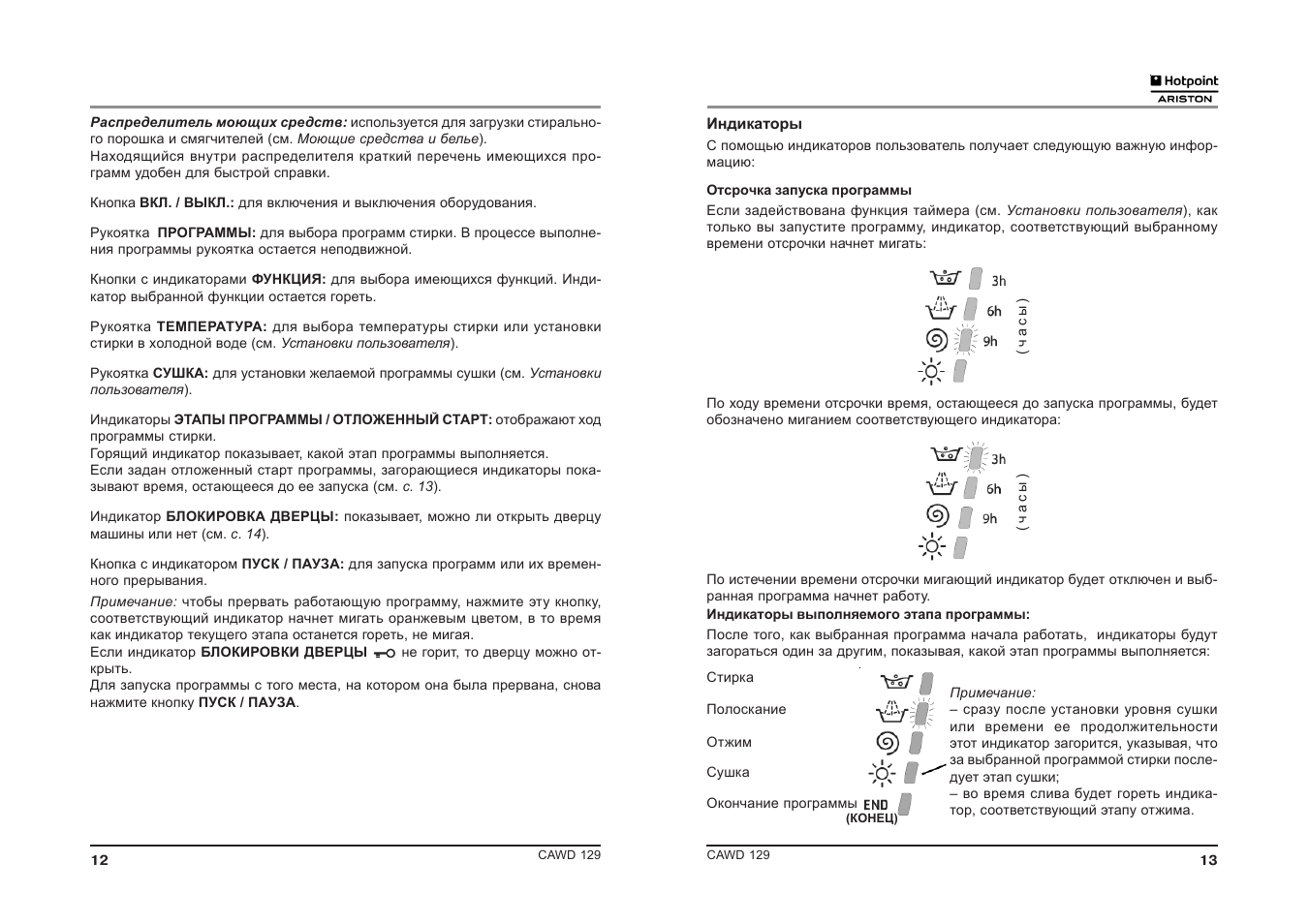

Индикаторы

С помощью индикаторов пользователь получает следующую важную инфор-
мацию:

Отсрочка запуска программы
Если задействована функция таймера (см. Установки пользователя), как
только вы запустите программу, индикатор, соответствующий выбранному
времени отсрочки начнет мигать:

По ходу времени отсрочки время, остающееся до запуска программы, будет
обозначено миганием соответствующего индикатора:

По истечении времени отсрочки мигающий индикатор будет отключен и выб-
ранная программа начнет работу.

(часы)

(часы)

Распределитель моющих средств: используется для загрузки стирально-
го порошка и смягчителей (см. Моющие средства и белье).
Находящийся внутри распределителя краткий перечень имеющихся про-
грамм удобен для быстрой справки.

Кнопка ВКЛ. / ВЫКЛ.: для включения и выключения оборудования.

Рукоятка ПРОГРАММЫ: для выбора программ стирки. В процессе выполне-
ния программы рукоятка остается неподвижной.

Кнопки с индикаторами ФУНКЦИЯ: для выбора имеющихся функций. Инди-
катор выбранной функции остается гореть.

Рукоятка ТЕМПЕРАТУРА: для выбора температуры стирки или установки
стирки в холодной воде (см. Установки пользователя).

Рукоятка СУШКА: для установки желаемой программы сушки (см. Установки
пользователя).

Индикаторы ЭТАПЫ ПРОГРАММЫ / ОТЛОЖЕННЫЙ СТАРТ: отображают ход
программы стирки.
Горящий индикатор показывает, какой этап программы выполняется.
Если задан отложенный старт программы, загорающиеся индикаторы пока-
зывают время, остающееся до ее запуска (см. с. 13).

Индикатор БЛОКИРОВКА ДВЕРЦЫ: показывает, можно ли открыть дверцу
машины или нет (см. с. 14).

Кнопка с индикатором ПУСК / ПАУЗА: для запуска программ или их времен-
ного прерывания.
Примечание: чтобы прервать работающую программу, нажмите эту кнопку,
соответствующий индикатор начнет мигать оранжевым цветом, в то время
как индикатор текущего этапа останется гореть, не мигая.
Если индикатор БЛОКИРОВКИ ДВЕРЦЫ

не горит, то дверцу можно от-

крыть.
Для запуска программы с того места, на котором она была прервана, снова
нажмите кнопку ПУСК / ПАУЗА.

Примечание:
– сразу после установки уровня сушки
или времени ее продолжительности
этот индикатор загорится, указывая, что
за выбранной программой стирки после-
дует этап сушки;
– во время слива будет гореть индика-
тор, соответствующий этапу отжима.

15

CAWD 129

14

CAWD 129

Таблица программ

Программы

Информация в таблице приводится в качестве руководства.

Для лабораторий тестирования:
1) Контрольный цикл стирки согласно стандарту EN 50229: программа стирки 6 при температуре 60°C.
2) Продолжительный цикл стирки для хлопка: программа 1 при температуре 40°C.
3) Короткий цикл стирки для хлопка: программа 2 при температуре 40°C.

Кнопки функций с соответствующими индикаторами
Когда функция выбрана, соответствующий ей индикатор будет гореть.
Если выбранная функция несовместима с запрограммированным циклом
стирки, ее индикатор начнет мигать и функция активирована не будет.
Если функция не совместима с другой, ранее выбранной, будет задействова-
на только функция, выбранная последней.

Индикатор блокировки дверцы

Горящий индикатор показывает – дверца заблокирована, чтобы исключить ее
случайное открывание. Во избежание повреждения машины прежде, чем от-
крыть дверцу, подождите, пока индикатор погаснет.
Примечание: если активирована функция ОТЛОЖЕННЫЙ СТАРТ, дверца бу-
дет заблокирована. Если Вы хотите открыть дверцу, остановите работу ма-
шины, нажав кнопку ПУСК/ПАУЗА.
! Быстрое синхронное мигание индикатора ПУСК/ПАУЗА (оранжевым цветом)
и индикатора функции указывает на наличие неисправности (см. Устранение
неисправностей).

Запуск программы

1. Включите машину, нажав кнопку ВКЛ./ВЫКЛ. Все индикаторы загорятся на

несколько секунд , а затем погаснут, будет мигать только индикатор ПУСК/
ПАУЗА.

2. Загрузите белье в машину и закройте ее дверцу.
3. Выберите рукояткой программ нужную программу.
4. Установите желаемую температуру стирки (см. Установки пользователя).
5. Установите, если необходимо, цикл сушки (см. Установки пользователя).
6. Добавьте в распределитель моющее средство и ополаскиватель (см. Мою-

щие средства и белье).

7. Выберите желаемые дополнительные функции.
8. Запустите программу, нажав кнопку ПУСК/ПАУЗА, соответствующий инди-

катор останется гореть, не мигая (зеленым цветом).
Для отмены выбранной программы нажмите кнопку ПУСК/ПАУЗА, работа
машины будет прервана. Выберите новую программу.

9. По окончании программы загорится индикатор END (КОНЕЦ). Индикатор

блокировки дверцы погаснет, показывая, что дверцу можно открыть. Вынь-
те белье и оставьте дверцу машины приоткрытой для полного высыхания
барабана.
Выключите машину нажатием кнопки ВКЛ./ВЫКЛ.

Моющее средство

П

р

ог

ра

м

м

а

Описание программы

Макс.

темпе-

ратура,

С°

Макс.

скорость

отжима,
об./мин.

Сушка

отбели-

вание

стирка

смяг-

читель

Макси-

мальная

загрузка,

кг

Продол-

житель-

ность

цикла,

мин.

Специальные программы

6

Санитарный цикл: чрезвычайно
грязное белое белье

90° 1200

•

•

•

•

7 170

6

Санитарный цикл (1): очень грязное
белое и нелиняющее цветное белье

60° 1200

•

–

•

•

7 153

7

Цикл «Goodnight»: слабо загряз-
ненное цветное деликатное белье

40° 800 – –

•

•

4 290

8

Цикл «Baby»: сильно загрязненное
деликатное цветное (детское) белье

40° 800

•

–

•

•

2 118

9

Шелк / занавеси: для изделий из
шелка и вискозы, дамское белье

30° 0

– –

•

•

1 55

10

Шерсть: для стирки шерсти,
кашемира и т.п.

40° 800

•

–

•

•

1,5 55

Повседневные программы

1

Хëîïîê: очень грязное белое и
нелиняющее цветное белье

60° 1200

•

•

•

•

7 122

1

Хëîïîê (2): очень грязное белое и
деликатное цветное белье

40° 1200

•

•

•

•

7 115

2

Хëîïîê (3): слабо загрязненное
белое и деликатное цветное белье

40° 1200

•

•

•

•

7 85

3

Синтетика: сильно загрязненное
нелиняющее цветное белье

60° 800

•

–

•

•

3 85

3

Синтетика: слабо загрязненное
нелиняющее цветное белье

40° 800

•

–

•

•

3 70

4

Смешанная
стирка, 30 мин.:

800

•

–

•

•

3 30

5

Смешанная
стирка, 15 мин.:

быстрое освежение
слабо загрязненного
белья (не подходит
для шерсти, шелка и
изделий, требующих
ручной стирки)

800

•

–

•

•

1,5 15

Чàñòíûå программы

A

Интенсивное полоскание

– 1200

•

– –

•

7 36

В

Отжим

– 1200

•

– – – 7 16

С

Слив без отжима

– 0 – – – – 7 2

Программы сушки

11

Сушка хлопка

– –

•

– – – 5 –

12

Сушка синтетики

– –

•

– – – 3 –

13

Сушка шерсти

– –

•

– – – 1,5 –

17

CAWD 129

16

CAWD 129

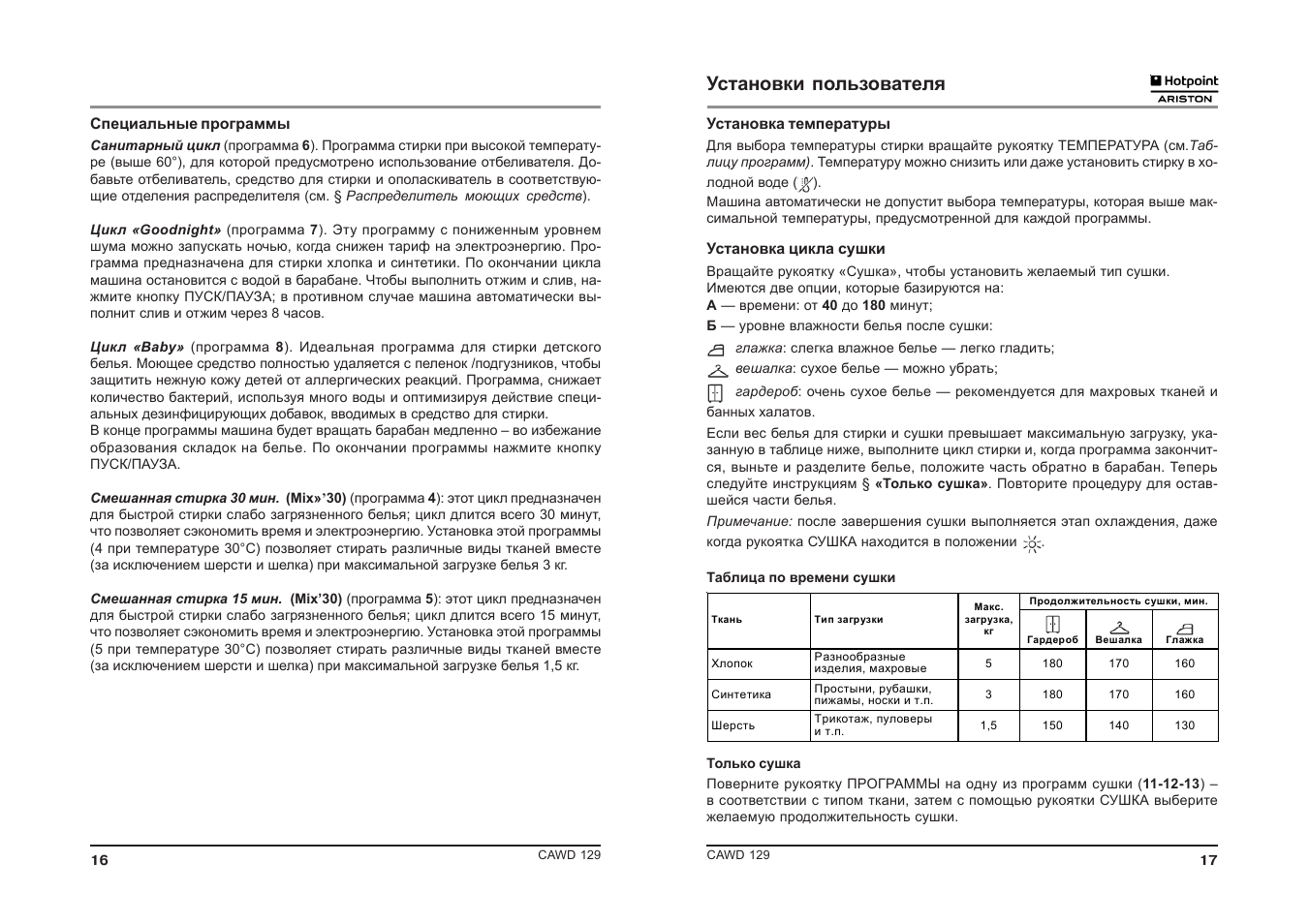

Установки пользователя

Установка температуры

Для выбора температуры стирки вращайте рукоятку ТЕМПЕРАТУРА (см.Таб-
лицу программ). Температуру можно снизить или даже установить стирку в хо-
лодной воде ( ).
Машина автоматически не допустит выбора температуры, которая выше мак-
симальной температуры, предусмотренной для каждой программы.

Установка цикла сушки

Вращайте рукоятку «Сушка», чтобы установить желаемый тип сушки.
Имеются две опции, которые базируются на:
А — времени: от 40 до 180 минут;
Б — уровне влажности белья после сушки:

глажка: слегка влажное белье — легко гладить;
вешалка: сухое белье — можно убрать;

гардероб: очень сухое белье — рекомендуется для махровых тканей и

банных халатов.
Если вес белья для стирки и сушки превышает максимальную загрузку, ука-
занную в таблице ниже, выполните цикл стирки и, когда программа закончит-
ся, выньте и разделите белье, положите часть обратно в барабан. Теперь
следуйте инструкциям § «Только сушка». Повторите процедуру для остав-
шейся части белья.
Примечание: после завершения сушки выполняется этап охлаждения, даже
когда рукоятка СУШКА находится в положении

.

Таблица по времени сушки

Только сушка
Поверните рукоятку ПРОГРАММЫ на одну из программ сушки (11-12-13) –
в соответствии с типом ткани, затем с помощью рукоятки СУШКА выберите
желаемую продолжительность сушки.

Специальные программы

Санитарный цикл (программа 6). Программа стирки при высокой температу-
ре (выше 60°), для которой предусмотрено использование отбеливателя. До-
бавьте отбеливатель, средство для стирки и ополаскиватель в соответствую-
щие отделения распределителя (см. § Распределитель моющих средств).

Цикл «Goodnight» (программа 7). Эту программу с пониженным уровнем
шума можно запускать ночью, когда снижен тариф на электроэнергию. Про-
грамма предназначена для стирки хлопка и синтетики. По окончании цикла
машина остановится с водой в барабане. Чтобы выполнить отжим и слив, на-
жмите кнопку ПУСК/ПАУЗА; в противном случае машина автоматически вы-
полнит слив и отжим через 8 часов.

Цикл «Baby» (программа 8). Идеальная программа для стирки детского
белья. Моющее средство полностью удаляется с пеленок /подгузников, чтобы
защитить нежную кожу детей от аллергических реакций. Программа, снижает
количество бактерий, используя много воды и оптимизируя действие специ-
альных дезинфицирующих добавок, вводимых в средство для стирки.
В конце программы машина будет вращать барабан медленно – во избежание
образования складок на белье. По окончании программы нажмите кнопку
ПУСК/ПАУЗА.

Смешанная стирка 30 мин. (Mix»’30) (программа 4): этот цикл предназначен
для быстрой стирки слабо загрязненного белья; цикл длится всего 30 минут,
что позволяет сэкономить время и электроэнергию. Установка этой программы
(4 при температуре 30°С) позволяет стирать различные виды тканей вместе
(за исключением шерсти и шелка) при максимальной загрузке белья 3 кг.

Смешанная стирка 15 мин. (Mix’30) (программа 5): этот цикл предназначен
для быстрой стирки слабо загрязненного белья; цикл длится всего 15 минут,
что позволяет сэкономить время и электроэнергию. Установка этой программы
(5 при температуре 30°С) позволяет стирать различные виды тканей вместе
(за исключением шерсти и шелка) при максимальной загрузке белья 1,5 кг.

Продолжительность сушки, мин.

Ткань Тип

загрузки

Макс.

загрузка,

кг

Гардероб

Вешалка

Глажка

Хëîïîê

Разнообразные

изделия, махровые

5 180 170 160

Синтетика

Простыни, рубашки,

пижамы, носки и т.п.

3 180 170 160

Шерсть

Трикотаж, пуловеры

и т.п.

1,5 150 140 130

19

CAWD 129

18

CAWD 129

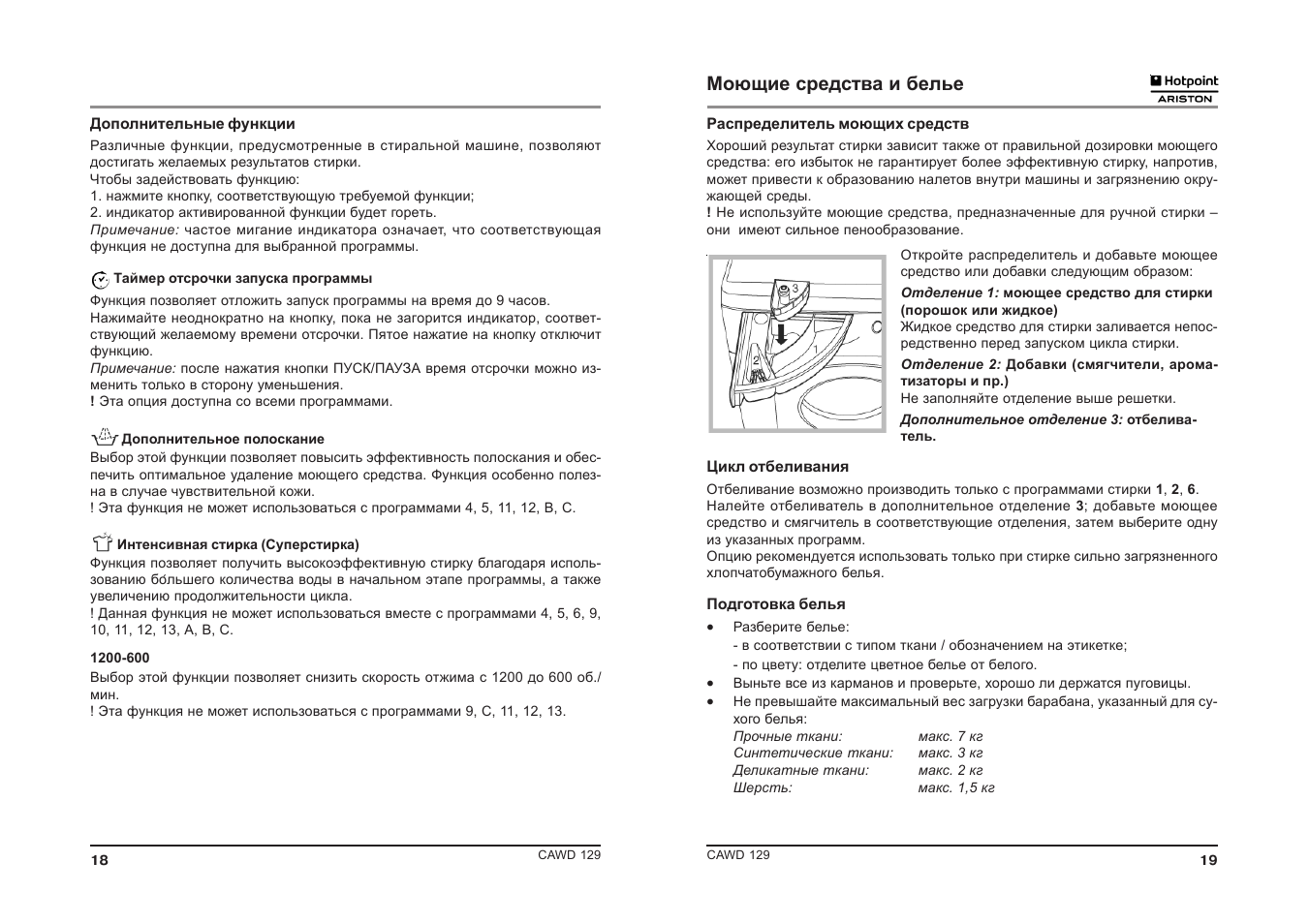

Моющие средства и белье

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки моющего
средства: его избыток не гарантирует более эффективную стирку, напротив,
может привести к образованию налетов внутри машины и загрязнению окру-
жающей среды.
! Не используйте моющие средства, предназначенные для ручной стирки –
они имеют сильное пенообразование.

Откройте распределитель и добавьте моющее
средство или добавки следующим образом:
Отделение 1: моющее средство для стирки
(порошок или жидкое)
Жидкое средство для стирки заливается непос-
редственно перед запуском цикла стирки.
Отделение 2: Добавки (смягчители, арома-
тизаторы и пр.)
Не заполняйте отделение выше решетки.
Дополнительное отделение 3: отбелива-
тель.

Цикл отбеливания

Отбеливание возможно производить только с программами стирки 1, 2, 6.
Налейте отбеливатель в дополнительное отделение 3; добавьте моющее
средство и смягчитель в соответствующие отделения, затем выберите одну
из указанных программ.
Опцию рекомендуется использовать только при стирке сильно загрязненного
хлопчатобумажного белья.

Подготовка белья
•

Разберите белье:
— в соответствии с типом ткани / обозначением на этикетке;
— по цвету: отделите цветное белье от белого.

•

Выньте все из карманов и проверьте, хорошо ли держатся пуговицы.

•

Не превышайте максимальный вес загрузки барабана, указанный для су-
хого белья:
Прочные ткани:

макс. 7 кг

Синтетические ткани:

макс. 3 кг

Деликатные ткани:

макс. 2 кг

Шерсть:

макс. 1,5 кг

Дополнительные функции

Различные функции, предусмотренные в стиральной машине, позволяют
достигать желаемых результатов стирки.
Чтобы задействовать функцию:
1. нажмите кнопку, соответствующую требуемой функции;
2. индикатор активированной функции будет гореть.
Примечание: частое мигание индикатора означает, что соответствующая
функция не доступна для выбранной программы.

Таймер отсрочки запуска программы

Функция позволяет отложить запуск программы на время до 9 часов.
Нажимайте неоднократно на кнопку, пока не загорится индикатор, соответ-
ствующий желаемому времени отсрочки. Пятое нажатие на кнопку отключит
функцию.
Примечание: после нажатия кнопки ПУСК/ПАУЗА время отсрочки можно из-
менить только в сторону уменьшения.
! Эта опция доступна со всеми программами.

Дополнительное полоскание

Выбор этой функции позволяет повысить эффективность полоскания и обес-
печить оптимальное удаление моющего средства. Функция особенно полез-
на в случае чувствительной кожи.
! Эта функция не может использоваться с программами 4, 5, 11, 12, В, C.

Интенсивная стирка (Суперстирка)

Функция позволяет получить высокоэффективную стирку благодаря исполь-
зованию бо’льшего количества воды в начальном этапе программы, а также
увеличению продолжительности цикла.
! Данная функция не может использоваться вместе с программами 4, 5, 6, 9,
10, 11, 12, 13, А, B, C.

1200-600
Выбор этой функции позволяет снизить скорость отжима с 1200 до 600 об./
мин.
! Эта функция не может использоваться с программами 9, С, 11, 12, 13.

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

Содержание

Установка 2-10

Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Пробный цикл стирки
Технические характеристики
Инструкции по монтажу оборудования

Описание оборудования и запуск программы 11-14

Панель управления
Индикаторы
Порядок запуска программы

Программы 15-16

Таблица программ

Установки пользователя 17-18

Установка температуры
Установка цикла сушки
Дополнительные функции

Моющие средства и белье 19-20

Распределитель моющих средств
Цикл отбеливания
Подготовка белья
Особенности стирки отдельных изделий
Система балансировки загрузки

Предупреждения и рекомендации 21-22

Основные правила безопасности
Утилизация
Как вручную открыть заблокированную дверцу

Обслуживание и уход 23-24

Отключение водо- и электроснабжения
Уход за: • стиральной машиной

• распределителем моющих средств

• дверцей стиральной машины и барабаном
Чистка насоса
Проверка заливного шланга

Устранение неисправностей 25-26
Помощь 27

CAWD 129

1

Картинка с сайта: manualmachine.com

Установка

! Внимательно прочитайте руководство: в нем содержатся важные сведения

по установке и безопасной эксплуатации стиральной машины.
Сохраните руководство. Оно должно быть в комплекте со стиральной маши­ной в случае ее продажи, передачи или переезда, чтобы новый владелец
оборудования мог ознакомиться с правилами его функционирования и обслу­живания.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспорти­ровки. При обнаружении повреждений не приступайте к установке оборудо­вания – свяжитесь с поставщиком немедленно.

3. Удалите 4 транспортировочных болта и резино­вые пробки с прокладками, расположенные в зад­ней части стиральной машины (ðèñ. 1).

4. Закройте отверстия прилагающимися пластико­выми заглушками.

5. Сохраните все детали: они могут понадобиться
в случае последующей транспортировки стираль­ной машины.

! Не разрешайте детям играть с упаковочными ма­териалами.

Выравнивание

1. Установите стиральную машину на ровном и
прочном полу так, чтобы она не касалась стен, ме­бели и прочих предметов.

2. Если пол не совсем ровный, выровняйте маши­ну, вкручивая или выкручивая ее передние регули­руемые ножки (см. ðèñ. 2); угол отклонения верх­ней крышки корпуса машины от горизонтали не
должен превышать 2°.

Правильное выравнивание оборудования помо­жет избежать шума, вибраций и смещений маши­ны во время ее работы.

Если машина устанавливается на полу с ковровым покрытием, отрегулируй­те ее ножки таким образом, чтобы под основанием машины имелось доста­точное пространство для вентиляции.

2

CAWD 129

1

2

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга
и наверните его на вывод водопровода холодной
воды с резьбовым отверстием 3/4 дюйма (ðèñ. 3).

Перед подсоединением откройте водопровод­ный кран и дайте стечь грязной воде.

2. Подсоедините заливной шланг к стиральной
машине, навинтив его на водоприемник, распо­ложенный вверху справа на задней части обо­рудования (см. ðèñ. 4).

3. Убедитесь, что шланг не перекручен и не пере­жат.

! Давление воды должно быть в пределах значе­ний, указанных в табличке Технических харак­теристик оборудования (см. ñ. 5).

! Если длина водопроводного шланга окажется не­достаточной, обратитесь в Авторизованный сер­висный центр.

! Не применяйте шланги, бывшие в употреблении.
! Используйте только шланг, поставляемый с ма-

шиной.

Подсоединение сливного шланга

Повесьте загнутый конец сливного шланга на край раковины, ванны, или по­местите в специальный вывод канализации. Шланг не должен перегибаться.
Конец сливного шланга должен находиться на высоте 65-100 см от пола
(ðèñ. 5). Расположение сливного шланга должно обеспечивать разрыв струи
при сливе (конец шланга не должен быть погружен в воду). В случае крепле­ния на край ванны или раковины, шланг вешается с помощью направляющей

(входит в комплект по­ставки), которая кре­пится к крану (ðèñ. 6).

! Не рекомендуется ис­пользовать удлинители
для сливного шланга.
При необходимости до­пускается его наращи­вание шлангом такого
же диаметра и длиной

5

CAWD 129

6

не более 150 см.

3

4

Установка

3

Картинка с сайта: manualmachine.com

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной ро-

зетки с заземляющим контактом (розетка не поставляется с машиной). Фаз­ный провод должен быть подключен через автомат защиты сети, рассчитан­ный на максимальный ток (ток срабатывания) 16 А, и имеющий время сраба­тывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с мед­ными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами се­чением не менее 2,5 кв. мм), доработка электросети не производится. При от­сутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод

ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

• Розетка имеет заземление в соответствии с нормами электробезопаснос­ти.

• Розетка может выдержать максимальную нагрузку оборудования, указан­ную в табличке технических данных (см. с. 5).

• Напряжение питания соответствует значениям, указанным в табличке тех­нических данных оборудования.

• Розетка подходит к вилке стиральной машины. В противном случае заме­ните розетку или вилку.

! Стиральная машина с сушкой не должна устанавливаться вне помещений
(даже под навесом): чрезвычайно опасно оставлять оборудование под воз­действием дождя и других атмосферных осадков/явлений.

! После установки должен быть обеспечен свободный доступ к питающему
кабелю и вилке оборудования.

! Не используйте удлинители и многогнездовые розетки.
! Питающий кабель не должен быть перекручен или пережат (находиться под

машиной после подключения).
! Замена питающего кабеля должна производиться только специалистами

Авторизованного сервисного центра (см. Помощь).

Производитель снимает с себя всякую ответственность в случае
несоблюдения указанных норм установки и подключения оборудова­ния.

Пробный цикл стирки

По завершении установки, перед началом эксплуатации необходимо произ­вести один цикл стирки со стиральным порошком, но без белья, выбрав про­грамму 1.

Технические характеристики

Модель CAWD 129

Размеры ширина — 59,5 см;

высота — 81,5 см;
глубина — 54 см

Загрузка 1–7 кг для программ стирки;

1–5 кг для программ сушки

Электрические см. табличку технических данных
параметры на машине

Гидравлические max давление 1 ÌÏà (10 áàð)
параметры min давление 0,05 ÌÏà (0,5 áàð)

объем барабана 52 ë

Скорость отжима äî 11200 îá./ìèí

Контрольные Стирка: программа 6, температура 60°С, загрузка 7 кг.
программы по Сушка: первый цикл сушки выполнен при загрузке 2 кг

нормативу и выборе уровня высушивания .
EN 50229 Второй цикл сушки выполнен при загрузке 5 кг

и выборе уровня высушивания .

Соответствие Директивам Европейского Экономического сообщества:

— 89/336 /ЕЕС от 03.05.89 (Электромагнитная совместимость) и
последующие модификации;

— 2006/95/EC (Низкое напряжение)

— 2002/96/EС (Утилизация электрического и электронного оборудования).

4

CAWD 129

CAWD 129

5

Картинка с сайта: manualmachine.com

Инструкции по монтажу

Аксессуары для монтажа дверной панели

Установка деревянной панели на дверцу
и встраивание машины в модуль кухонной мебели

В случае, когда стиральная машина должна быть перевезена для оконча­тельной установки после того, как деревянная панель уже была навешена,
мы предлагаем оставить машину в ее оригинальной упаковке. Конструкция
упаковки позволяет навесить деревянную панель на машину, не извлекая
последнюю полностью из упаковки (см. ðèñ. 7).
Деревянная панель, которая закрывает лицевую сторону машины, должна
быть толщиной не менее 18 мм и может навешиваться или справа, или сле-
ва. В целях практичного использования машины мы рекомендуем навеши­вать панель

слева, чтобы она открывалась в ту же самую сторону, что и двер-

ца машины.

12

Рамка петли (2 шт.) Петля (2 шт.)

34

Магнит

(1 øò.)

Магнитная защелка

Магнитная пластинка

(1 øò.)

54B

Резиновый

ограничитель (1 шт.)

••

• самонарезные винты тип À äë. 13 ìì – 6 øò.,

••

••

• метрические винты с потайной головкой тип Â äë. 25 ìì

••

Прокладка защелки

(1 øò.)

8

(для крепления магнитной пластинки к корпусу мебели) – 2 øò.,

••

• метрические винты тип Ñ äë. 15 ìì

••

(для прикрепления рамок петель к корпусу мебели) – 4 øò.,

••

• метрические винты тип D äë. 7 ìì

7

6

CAWD 129

••

(для закрепления петель на рамках) – 4 øò.

CAWD 129

7

Картинка с сайта: manualmachine.com

Крепление элементов с лицевой стороны машины

– Винтами типа Ñ закрепите рамки петель таким образом, чтобы отверстие,

обозначенное стрелкой на ðèñ. 8-1, было направлено к внутренней части
лицевой стороны машины.

– Установите с противоположной стороны вверху ответную часть магнитной

защелки, используя два винта типа Â.

– Поместите прокладку, изображенную на рис. 8-4В, между лицевой сторо-

ной оборудования и ответной частью магнитной защелки.

Использование шаблона

– Чтобы разметить положение отверстий на левой стороне панели, выров-

няйте шаблон с ее верхним левым краем, сверяясь с контрольными лини­ями шаблона.

– Чтобы разметить положение отверстий на правой стороне панели, выров-

няйте шаблон с ее верхним правым краем.

– Просверлите отверстия для двух петель, резинового ограничителя и маг-

нитного замка, используя сверло подходящего размера.

Крепление элементов на деревянную панель (дверцу)

– Вставьте петли в отверстия (подвижная часть петли должна быть установ-

лена лицевой стороной по направлению от панели) и закрепите их 4 винта­ми типа À.

– Вставьте магнитную защелку (ðèñ. 8-3) в верхнее отверстие на стороне,

противоположной петлям, и зафиксируйте ее 2 винтами типа Â.

– Вставьте резиновый ограничитель в нижнее отверстие.
Теперь панель (дверца) готова к установке на машину.

9 10

Установка направляющей (ðèñ. 9):
– закрепите уголок Ð винтом R, вставьте направляющую Q в специальное от­верстие, разместите ее в желаемом положении и закрепите с помощью угол­ка Ð и винта R.

Встраивание машины в корпус кухонной мебели

– Вставьте машину в нишу, выровняв ее с мебелью (ðèñ. 11).
– Отрегулируйте ножки машины, чтобы поднять ее на подходящую высоту.
– Отрегулируйте положение деревянной панели в горизонтальном и верти-

кальном направлениях, используя винты Ñ è D, как показано на ðèñ. 12.

Важно: плинтус должен закрывать нижнюю лицевую часть машины до
ïîëà.

Установка деревянной панели (дверцы) на машину

Вставьте кончик петли (отмеченный стрелкой на ðèñ. 8-2) в отверстие для
петли и продвиньте на панель по направлению к лицевой стороне машины.
Закрепите 2 петли винтами типа D.

Крепление направляющих плинтуса
(нижней декоративной панели)

Если машина устанавливается в конце мебельного модуля, для плинтуса
(нижней декоративной панели) производится монтаж одной или обеих на­правляющих, как показано на ðèñ. 9. Отрегулируйте их на глубину плинтуса
и при необходимости прикрепите плинтус к направляющим (ðèñ. 10)

8

CAWD 129

CAWD 129

11

12

9
