Инструкция и руководство для
Ariston ABS SLV 80V
13 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском
!D Scaldacqua elettrici
[ёЮ Electric water heaters
Электрический
водонагреватель
(
j

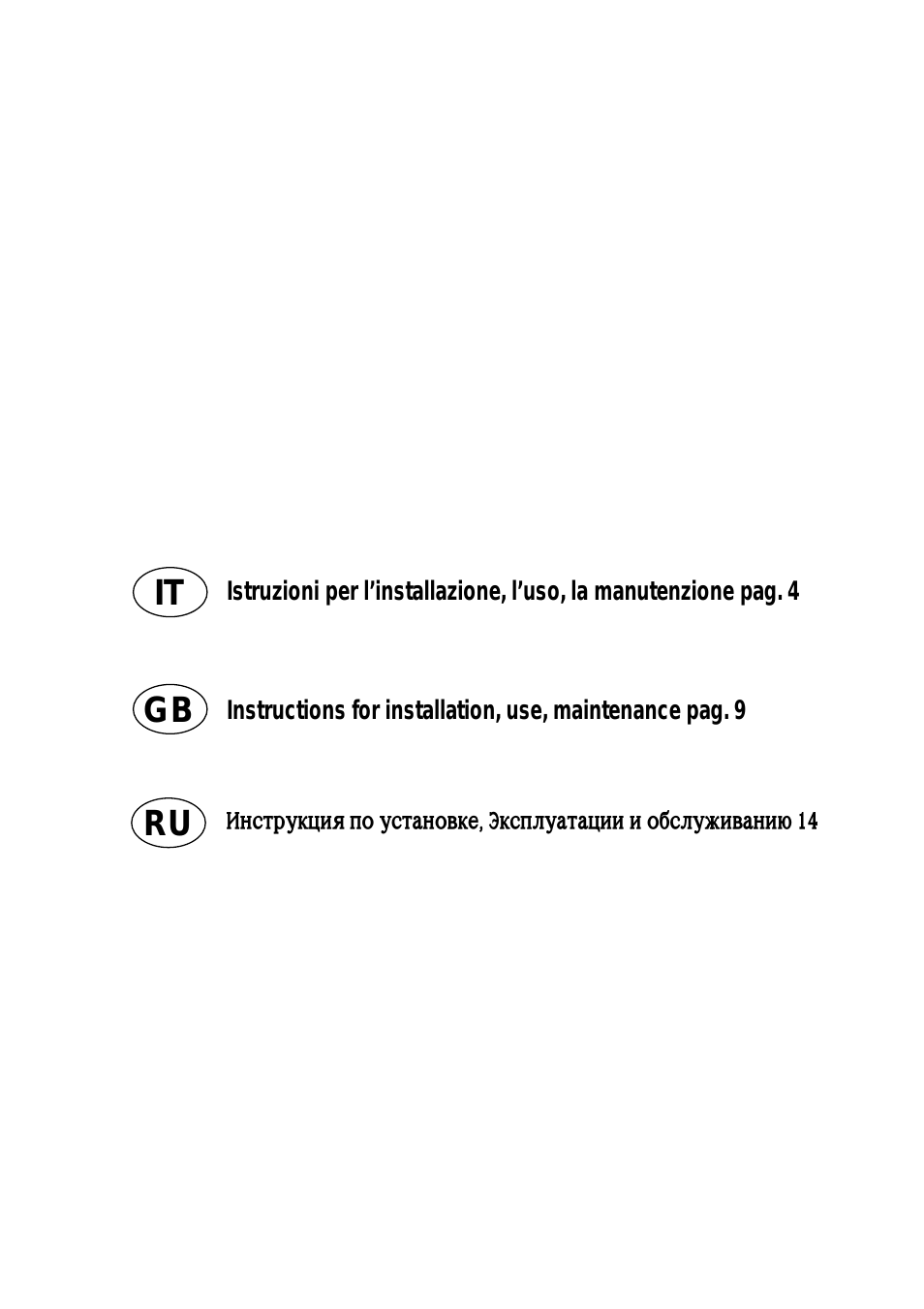

D Istruzioni per l’installazione, l’uso, la manutenzione pag. 4
<
G
i) Instructions for installation, use, maintenance pag. 9
(RÙ) Bycnherwbz gj ycnfyjdrt6 «rcgkyanfwbb b j6cky;bdfyb. !$
<ЗЦ5—————————————————

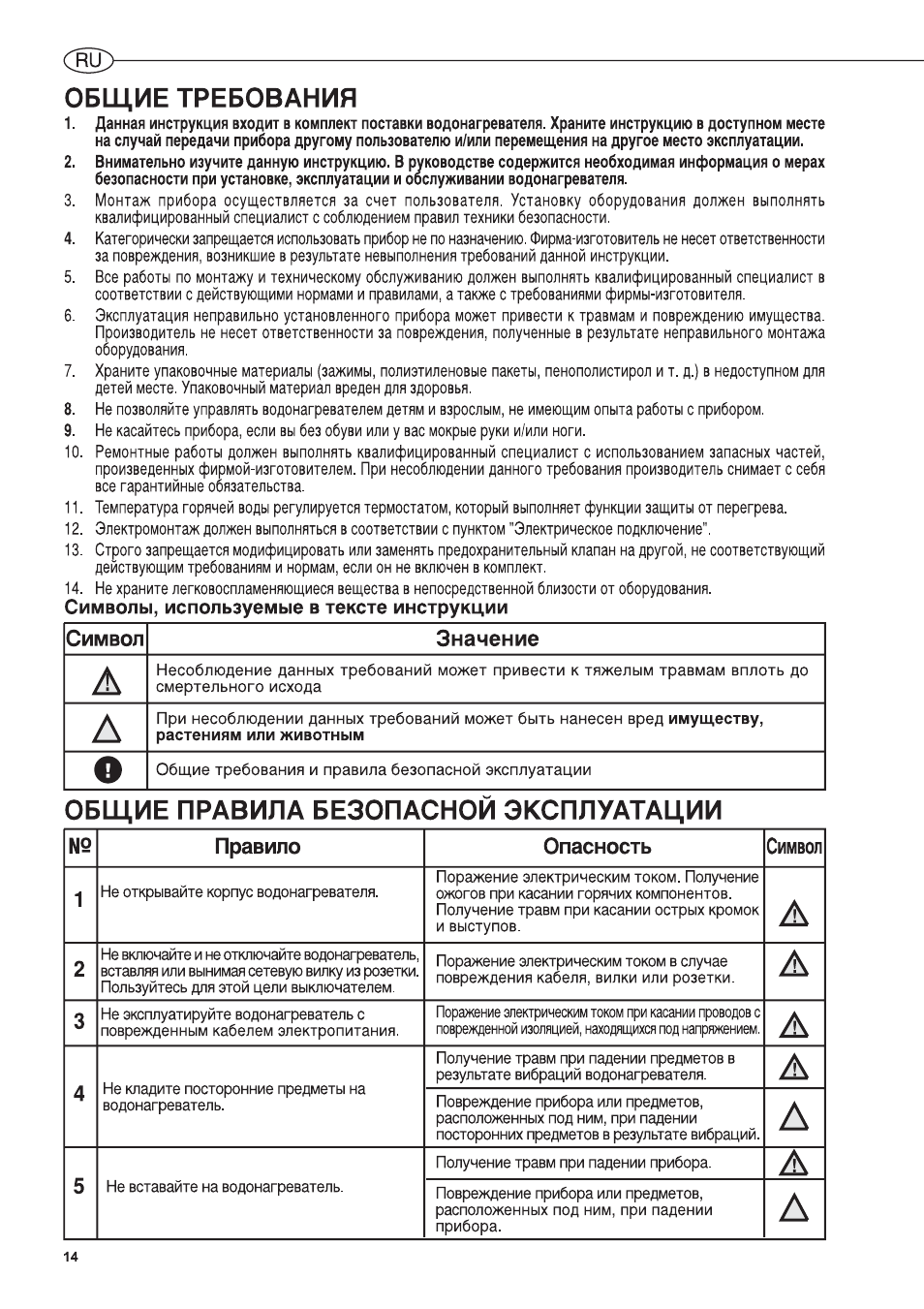

ОБЩИЕ ТРЕБОВАНИЯ
1.
Данная инструкция входит в комплект поставки водонагревателя. Храните инструкцию в доступном месте
на случай передачи прибора другому пользователю и/или перемещения на другое место эксплуатации.
2.
Внимательно изучите данную инструкцию. В руководстве содержится необходимая информация о мерах
безопасности при установке, эксплуатации и обслуживании водонагревателя.
3.
Монтаж прибора осуществляется за счет пользователя. Установку оборудования должен выполнять
квалифицированный специалист с соблюдением правил техники безопасности.
4.
Категорически запрещается использовать прибор не по назначению. Фирма-изготовитель не несет ответственности
за повреждения, возникшие в результате невыполнения требований данной инструкции.
5.
Все работы по монтажу и техническому обслуживанию должен выполнять квалифицированный специалист в
соответствии с действующими нормами и правилами, а также с требованиями фирмы-изготовителя.
6.
Эксплуатация неправильно установленного прибора может привести к травмам и повреждению имущества.
Производитель не несет ответственности за повреждения, полученные в результате неправильного монтажа
оборудования.
7.
Храните упаковочные материалы (зажимы, полиэтиленовые пакеты, пенополистирол и т. д.) в недоступном для
детей месте. Упаковочный материал вреден для здоровья.
8.
Не позволяйте управлять водонагревателем детям и взрослым, не имеющим опыта работы с прибором.
9.
Не касайтесь прибора, если вы без обуви или у вас мокрые руки и/или ноги.
10. Ремонтные работы должен выполнять квалифицированный специалист с использованием запасных частей,
произведенных фирмой-изготовителем. При несоблюдении данного требования производитель снимает с себя
все гарантийные обязательства.
11. Температура горячей воды регулируется термостатом, который выполняет функции защиты от перегрева.
12. Электромонтаж должен выполняться в соответствии с пунктом «Электрическое подключение».
13. Строго запрещается модифицировать или заменять предохранительный клапан на другой, не соответствующий
действующим требованиям и нормам, если он не включен в комплект.
14. Не храните легковоспламеняющиеся вещества в непосредственной близости от оборудования.
Символы, используемые в тексте инструкции
Символ
Значение
А
Несоблюдение данных требований может привести к тяжелым травмам вплоть до
смертельного исхода
А
При несоблюдении данных требований может быть нанесен вред имуществу,
растениям или животным
О
Общие требования и правила безопасной эксплуатации
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
№
Правило
Опасность
Символ
1
Не открывайте корпус водонагревателя.
Поражение электрическим током. Получение
ожогов при касании горячих компонентов.
Получение травм при касании острых кромок
и выступов.
А
2
Не включайте и не отключайте водонагреватель,
вставляя или вынимая сетевую вилку из розетки.
Пользуйтесь для этой цели выключателем.
Поражение электрическим током в случае
повреждения кабеля, вилки или розетки.
А
3
Не зксплуатируйте водонагреватель с
поврежденным кабелем злектропитания.
Поражение электрическим тот при касании проводов с
поврежденной изоляцией, находящихся под напряхением.
А
Не кладите посторонние предметы на
водонагреватель.
Получение травм при падении предметов в
результате вибраций водонагревателя.
А
4
Повреждение прибора или предметов,
располо>№нных под ним, при падении
посторонних предметов в результате вибраций.
А
Получение травм при падении прибора.
А
5
Не вставайте на водонагреватель.
Повреждение прибора или предметов,
расположенных под ним, при падении
прибора.
А
14
<RU)
№

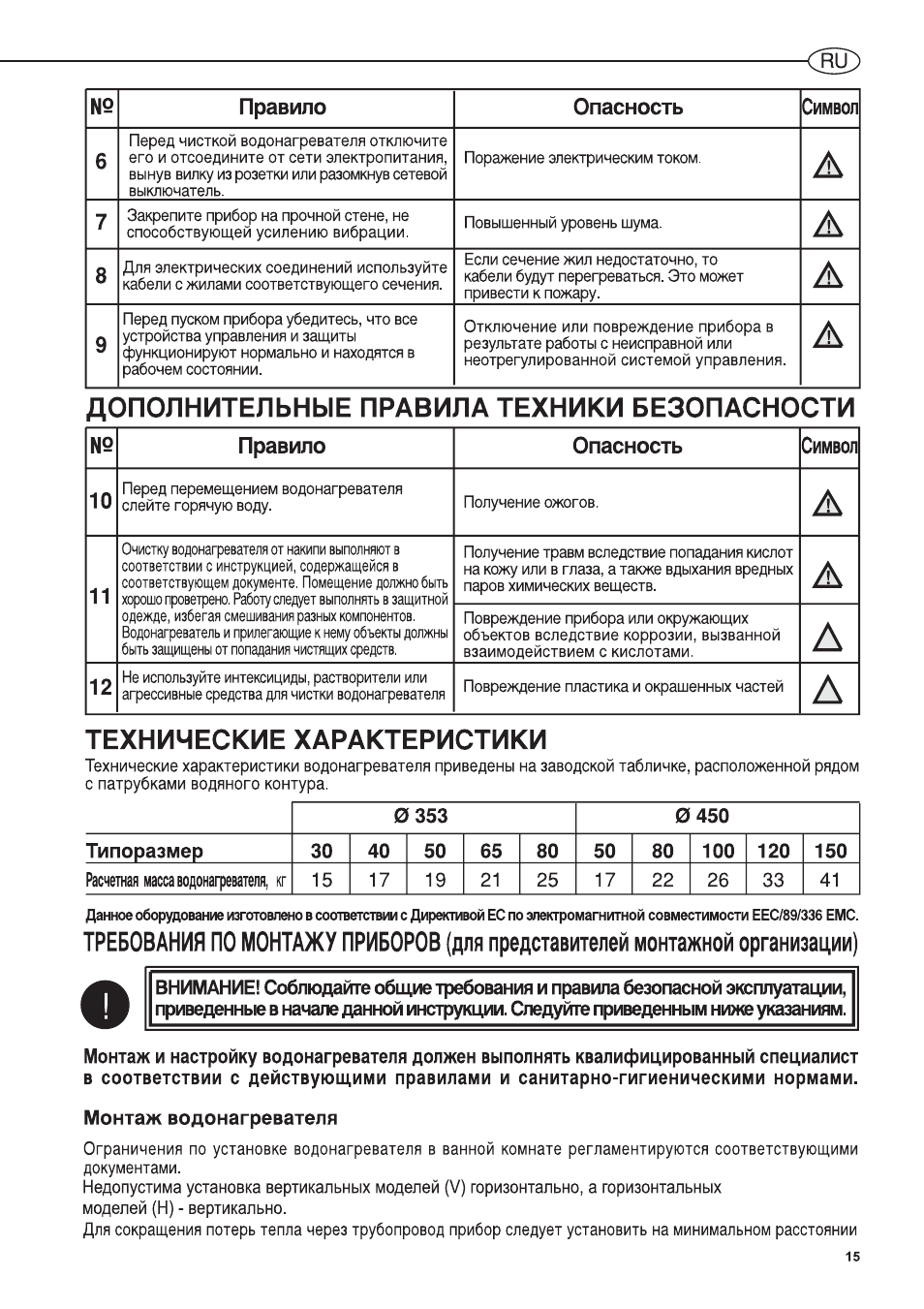

Правило
Опасность
Символ
6
Перед чисткой водонагревателя отключите
его и отсоедините от сети электропитания,
вынув вилку из розетки или разомтув сетевой
выключатель.
Поражение электрическим током.
А
7
Закрепите прибор на прочной стене, не
способствующей усилению вибрации.
Повышенный уровень шума.
А
8
Для электрических соединений используйте
кабели с жилами соответствующего сечения.
Если сечение жил недостаточно, то
кабели будут перегреваться. Это мси«т
привести к пожару.
А
9
Перед пуском прибора убедитесь, что все
устройства управления и защиты
функционируют нормально и находятся в
рабочем состоянии.
Отключение или повреждение прибора в
результате работы с неисправной или
неотрегулированной системой управления.
А
ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
№
Правило
Опасность
Символ
10
Перед перемещением водонагревателя
слейте горячую воду.
Получение ожогов.
А
11
Очистку водонагревателя от накипи выполняют в
соответствии с инструкцией, содержащейся в
соответствующем документе. Помещение должно быть
жзрошо проветрено. Рабату следует выполнять в защитной
одежде, избегая смешивания разных компонентов,
^донагреватель и прилегающие к нему объекты должны
быть защищены от попадания чистящих средств.
Получение травм вследствие попадания кислот
на кожу или в глаза, а также вдыхания вредных
паров химических веществ.
А
Повреждение прибора или окружающих
объектов вследствие коррозии, вызванной
взаимодействием с кислотами.
А
12
Не используйте инте
1жициды, растворители или
агрессивные средства для чистки водонагревателя
Повреждение пластика и окрашенных частей
А
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики водонагревателя приведены на заводской табличке, расположенной рядом
с патрубками водяного контура.

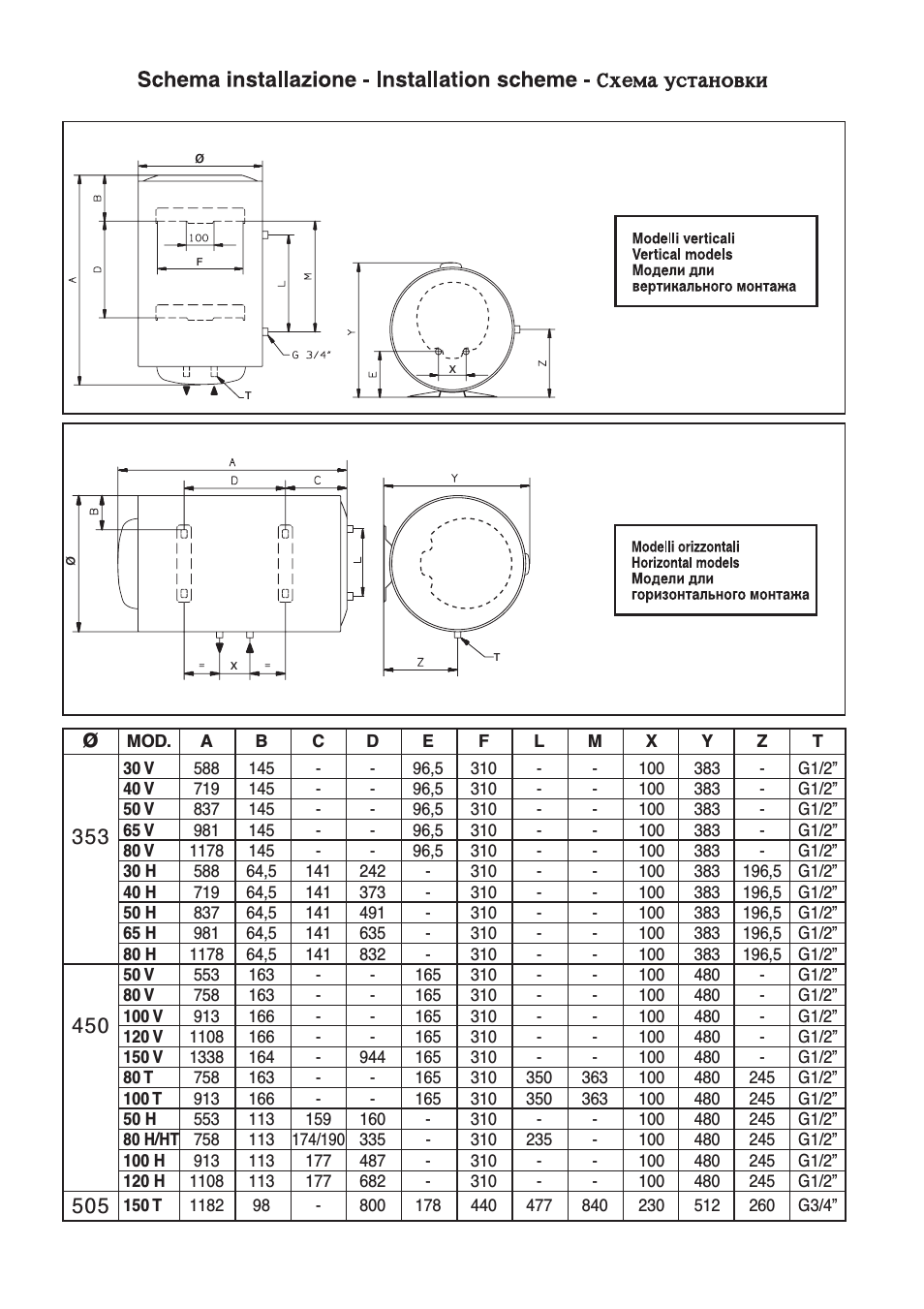

0 353
0 450
Типоразмер
30
40
50
65
80
50
80
100
120
150
Расчетная масса водонагревателя,
кг
15
17
19
21
25
17
22
26
33
41
Данное оборудование изготовлено в соответствм
1
с Дк|)ектувой ЕС по электромагнитной совместимости ЕЕС/89/336 ЕМС.
ТРЕБОВАНИЯ ПО МОНТАЖУ ПРИБОРОВ (для представителей монтажной организации)
ВНИМАНИЕ! Соблюдайте об1цие требования и правила безопасной эксплуатации,
приведенные в начале данной тструкции. Следуйте приведенным ниже уюзаниям.
Монтаж и настройку водонагревателя должен выполнять квалифицированный специалист
в соответствии с действующими правилами и санитарно-гигиеническими нормами.
Монтаж водонагревателя
Ограничения по установке водонагревателя в ванной комнате регламентируются соответствующими
документами.
Недопустима установка вертикальных моделей (V) горизонтально, а горизонтальных
моделей (Н) — вертикально.
Для сокращения потерь тепла через трубопровод прибор следует установить на минимальном расстоянии
15
СШ>

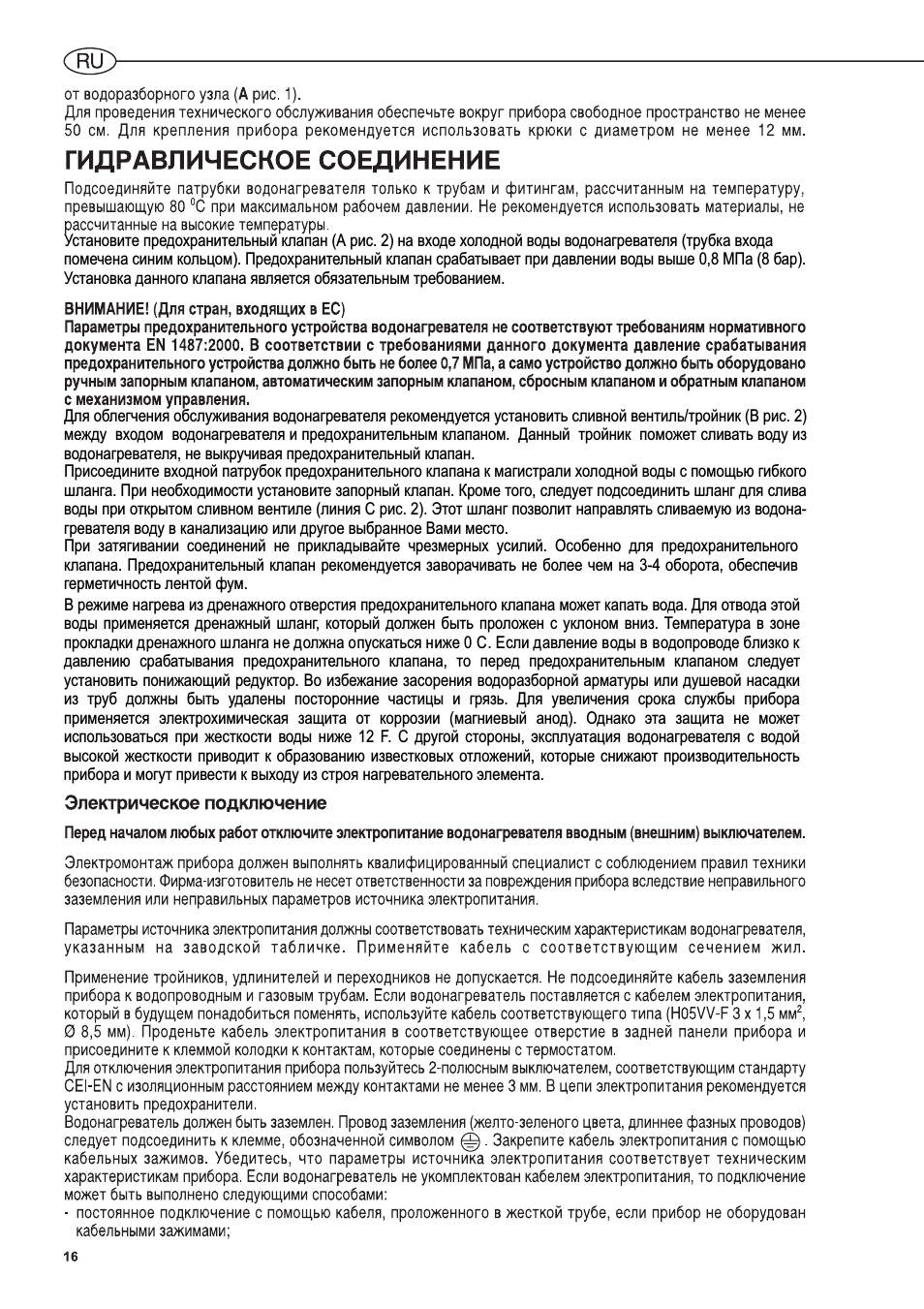

от водоразборного узла (А рис. 1).
Для проведения технического обслуживания обеспечьте вокруг прибора свободное пространство не менее
50 см. Для крепления прибора рекомендуется использовать крюки с диаметром не менее 12 мм.
ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ
Подсоединяйте патрубки водонагревателя только к трубам и фитингам, рассчитанным на температуру,
превышающую 80 °С при максимальном рабочем давлении. Не рекомендуется использовать материалы, не
рассчитанные на высокие температуры.
Установите предохранительный клапан (А рис. 2) на входе холодной воды водонагревателя (трубка входа
помечена синим кольцом). Предохранительный клапан срабатывает при давлении воды выше 0,8 МПа (8 бар).
Установка данного клапана является обязательным требованием.
ВНИМАНИЕ! (Для стран, входящих в ЕС)
Параметры предохранительного устройства водонагревателя не соответствуют требованиям нормативного
документа ЕМ 1487:2000. В соответствии с требованиями данного документа давление срабатывания
предохранительного устройства должно быть не более 0,7 МПа, а само устройство должно быть оборудовано
ручным запорным клапаном, автоматическим запорным клапаном, сбросным клапаном и обратным клапаном
с механизмом управления.
Для облегчения обслуживания водонагревателя рекомендуется установить сливной вентиль/тройник (В рис. 2)
между входом водонагревателя и предохранительным клапаном. Данный тройник поможет сливать воду из
водонагревателя, не выкручивая предохранительный клапан.
Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью гибкого
шланга. При необходимости установите запорный клапан. Кроме того, следует подсоединить шланг для слива
воды при открытом сливном вентиле (линия С рис. 2). Этот шланг позволит направлять сливаемую из водона
гревателя воду в канализацию или другое выбранное Вами место.
При затягивании соединений не прикладывайте чрезмерных усилий. Особенно для предохранительного
клапана. Предохранительный клапан рекомендуется заворачивать не более чем на 3-4 оборота, обеспечив
герметичность лентой фум.
В режиме нагрева из дренажного отверстия предохранительного клапана может капать вода. Для отвода этой
воды применяется дренажный шланг, который должен быть проложен с уклоном вниз. Температура в зоне
прокладки дренажного шланга не должна опускаться ниже 0 С. Если давление воды в водопроводе близко к
давлению срабатывания предохранительного клапана, то перед предохранительным клапаном следует
установить понижающий редуктор. Во избежание засорения водоразборной арматуры или душевой насадки
из труб должны быть удалены посторонние частицы и грязь. Для увеличения срока службы прибора
применяется электрохимическая защита от коррозии (магниевый анод). Однако эта защита не может
использоваться при жесткости воды ниже 12 Р. С другой стороны, эксплуатация водонагревателя с водой
высокой жесткости приводит к образованию известковых отложений, которые снижают производительность
прибора и могут привести к выходу из строя нагревательного элемента.
Электрическое подключение
Перед началом любых работ отключите электропитание водонагревателя вводным (внешним) выключателем.
Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением правил техники
безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора вследствие неправильного
заземления или неправильных параметров источника электропитания.
Параметры источника электропитания должны соответствовать техническим характеристикам водонагревателя,
указанным на заводской табличке. Применяйте кабель с соответствующим сечением жил.
Применение тройников, удлинителей и переходников не допускается. Не подсоединяйте кабель заземления
прибора к водопроводным и газовым трубам. Если водонагреватель поставляется с кабелем электропитания,
который в будущем понадобиться поменять, используйте кабель соответствующего типа (Н05УУ-Р 3 х 1,5 мм^
0 8,5 мм). Проденьте кабель электропитания в соответствующее отверстие в задней панели прибора и
присоедините к клеммой колодки к контактам, которые соединены с термостатом.
Для отключения электропитания прибора пользуйтесь 2-полюсным выключателем, соответствующим стандарту
СЕ1-ЕМ с изоляционным расстоянием между контактами не менее 3 мм. В цепи электропитания рекомендуется
установить предохранители.
Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета, длиннее фазных проводов)
следует подсоединить к клемме, обозначенной символом 0. Закрепите кабель электропитания с помощью
кабельных зажимов. Убедитесь, что параметры источника электропитания соответствует техническим
характеристикам прибора. Если водонагреватель не укомплектован кабелем электропитания, то подключение
может быть выполнено следующими способами:
— постоянное подключение с помощью кабеля, проложенного в жесткой трубе, если прибор не оборудован
кабельными зажимами;
16
Ввод в эксплуатацию, Спив воды, Замена внутренних эпементов
Ппановое техническое обспуживание, Биполярное предохранительное устройство, Предохранительный клапан Чат поддержки
- Изображение
- Текст
——————————————————————————————————————————-

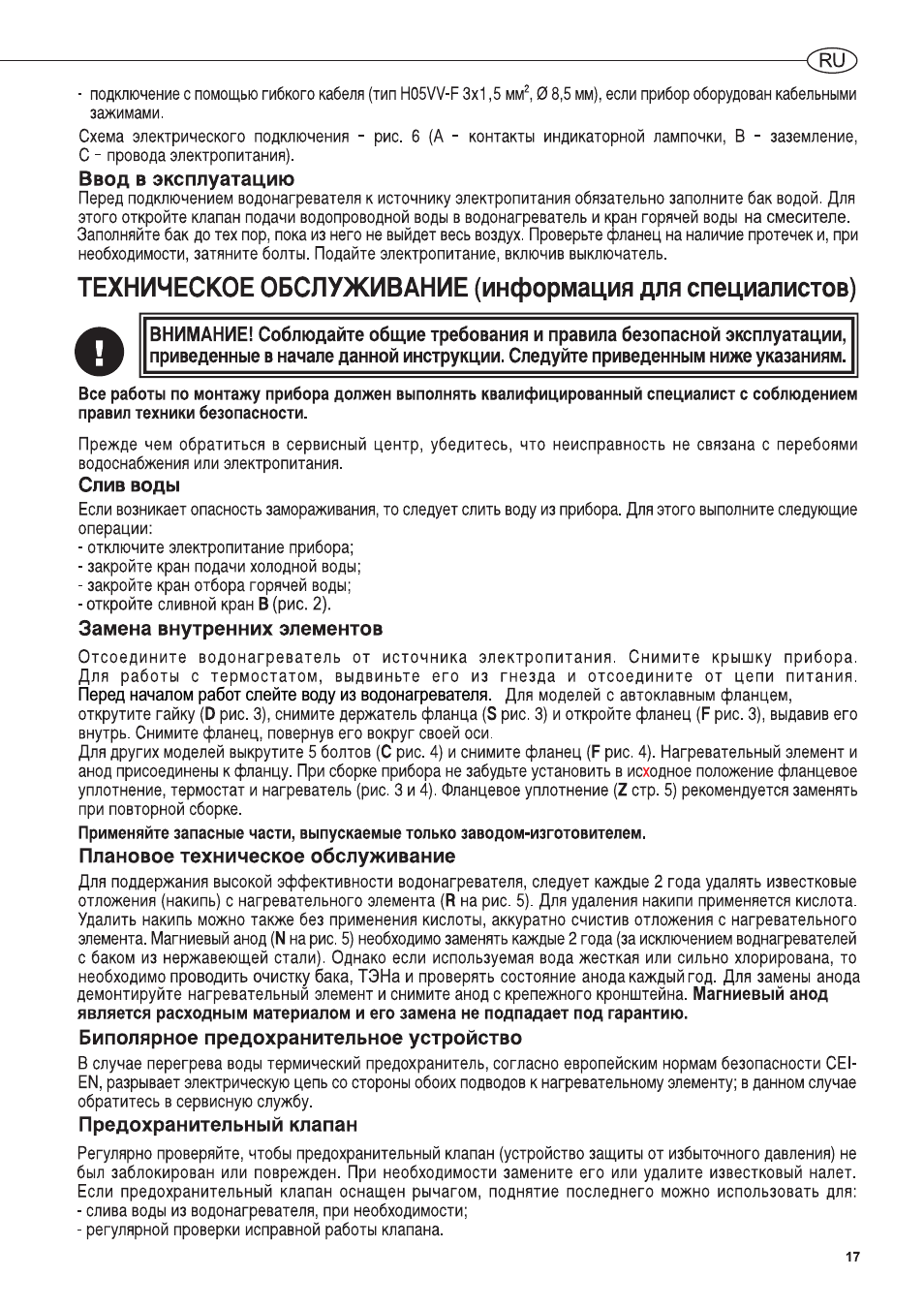

— подключение с помощью гибкого кабеля (тип Н05\Л/-Р 3×1,5 мм^, 0 8,5 мм), если прибор оборудован кабельными
зажимами.
Схема электрического подключения — рис. 6 (А — контакты индикаторной лампочки, В — заземление,
С — провода электропитания).
Ввод в эксплуатацию
Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для
этого откройте клапан подачи водопроводной воды в водонагреватель и кран горячей воды на смесителе.
Заполняйте бак до тех пор, пока из него не выйдет весь воздух. Проверьте фланец на наличие протечек и, при
необходимости, затяните болты. Подайте электропитание, включив выключатель.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (информация для специалистов)
о
ВНИМАНИЕ! Соблюдайте общие требования и правила безопасной эксплуатации,
приведенные в начале данной инструкции. Следуйте приведенным ниже указаниям.
Все работы по монтажу прибора должен выполнять квалифицированный специалист с соблюдением
правил техники безопасности.
Прежде чем обратиться в сервисный центр, убедитесь, что неисправность не связана с перебоями
водоснабжения или электропитания.
Спив воды
Если возникает опасность замораживания, то следует слить воду из прибора. Для этого выполните следующие
операции:
— отключите электропитание прибора;
— закройте кран подачи холодной воды;
— закройте кран отбора горячей воды;
— откройте сливной кран В (рис. 2).
Замена внутренних эпементов
Отсоедините водонагреватель от источника электропитания. Снимите крышку прибора.
Для работы с термостатом, выдвиньте его из гнезда и отсоедините от цепи питания.
Перед началом работ слейте воду из водонагревателя. Для моделей с автоклавным фланцем,
открутите гайку (D рис. 3), снимите держатель фланца (S рис. 3) и откройте фланец (F рис. 3), выдавив его
внутрь. Снимите фланец, повернув его вокруг своей оси.
Для других моделей выкрутите 5 болтов (С рис. 4) и снимите фланец (F рис. 4). Нагревательный элемент и
анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение фланцевое
уплотнение, термостат и нагреватель (рис. 3 и 4). Фланцевое уплотнение (Z стр. 5) рекомендуется заменять
при повторной сборке.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
Ппановое техническое обспуживание
Для поддержания высокой эффективности водонагревателя, следует каждые 2 года удалять известковые
отложения (накипь) с нагревательного элемента (R на рис. 5). Для удаления накипи применяется кислота.
Удалить накипь можно также без применения кислоты, аккуратно счистив отложения с нагревательного
элемента. Магниевый анод (N на рис. 5) необходимо заменять каждые 2 года (за исключением воднагревателей
с баком из нержавеющей стали). Однако если используемая вода жесткая или сильно хлорирована, то
необходимо проводить очистку бака, ТЭНа и проверять состояние анода каждый год. Для замены анода
демонтируйте нагревательный элемент и снимите анод с крепежного кронштейна. Магниевый анод
является расходным материалом и его замена не подпадает под гарантию.
Биполярное предохранительное устройство
В случае перегрева воды термический предохранитель, согласно европейским нормам безопасности GEI
EN, разрывает электрическую цепь со стороны обоих подводов к нагревательному элементу; в данном случае
обратитесь в сервисную службу.
Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного давления) не
был заблокирован или поврежден. При необходимости замените его или удалите известковый налет.
Если предохранительный клапан оснащен рычагом, поднятие последнего можно использовать для:
— слива воды из водонагревателя, при необходимости;
— регулярной проверки исправной работы клапана.
17
Советы по эксплуатации, Регулирование температуры пуск прибора, Из предохранительного устройства капает вода
Термоэлектрические модели, Руководство, Эксплуатации, Возможные неисправности и способы их устранения Чат поддержки
- Изображение
- Текст
СЩ)—————————————————————————————————————————————————

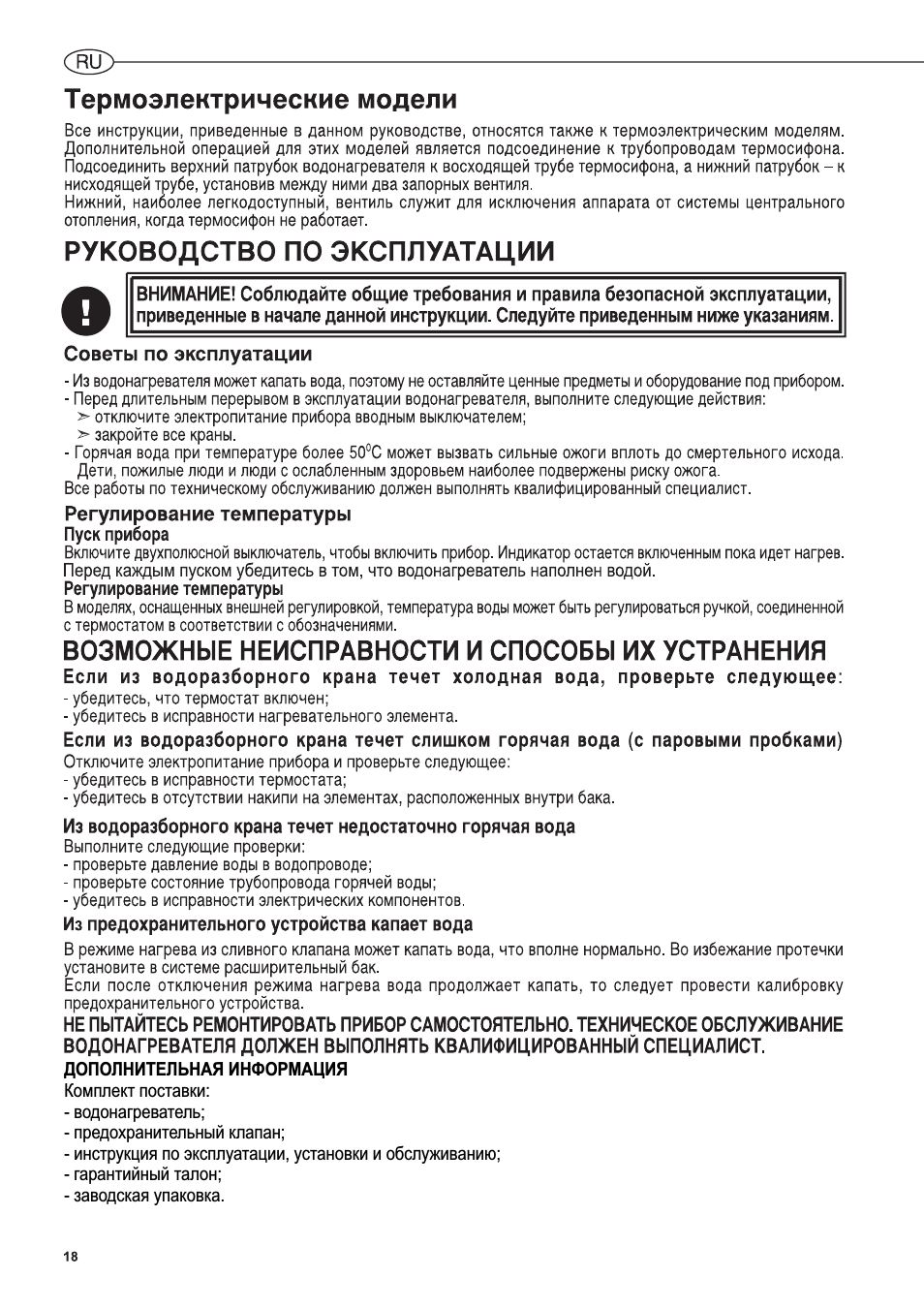

Термоэлектрические модели
Все инструкции, приведенные в данном руководстве, относятся также к термоэлектрическим моделям.
Дополнительной операцией для этих моделей является подсоединение к трубопроводам термосифона.
Подсоединить верхний патрубок водонагревателя к восходящей трубе термосифона, а нижний патрубок — к
нисходящей трубе, установив между ними два запорных вентиля.
Нижний, наиболее легкодоступный, вентиль служит для исключения аппарата от системы центрального
отопления, когда термосифон не работает.
РУКОВОДСТВО
по
ЭКСПЛУАТАЦИИ
о
ВНИМАНИЕ! Соблюдайте общие требования и правила безопасной эксплуатации,
приведенные в начале данной инструкции. Следуйте приведенным ниже указаниям.
Советы по эксплуатации
— Из водонагревателя может капать вода, поэтому не оставляйте ценные предметы и оборудование под прибором.
— Перед длительным перерывом в эксплуатации водонагревателя, выполните следующие действия:
> отключите электропитание прибора вводным выключателем;
> закройте все краны.
— Горячая вода при температуре более 50°С может вызвать сильные ожоги вплоть до смертельного исхода.
Дети, пожилые люди и люди с ослабленным здоровьем наиболее подвержены риску ожога.
Все работы по техническому обслуживанию должен выполнять квалифицированный специалист.
Регулирование температуры
Пуск прибора
Включите дв\о(полюсной выключатель, чтобы включить прибор. Индикатор остается включенным пока идет нагрев.
Перед каждым пуском убедитесь в том, что водонагреватель наполнен водой.
Регулирование температуры
В моделях, оснащенных внешней регулировкой, температура воды может быть регулироваться ручкой, соединенной
с термостатом в соответствии с обозначениями.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Если из водоразборного крана течет холодная вода, проверьте следующее:
— убедитесь, что термостат включен;
— убедитесь в исправности нагревательного элемента.
Если из водоразборного крана течет слишком горячая вода (с паровыми пробками)
Отключите электропитание прибора и проверьте следующее:
— убедитесь в исправности термостата;
— убедитесь в отсутствии накипи на элементах, расположенных внутри бака.
Из водоразборного крана течет недостаточно горячая вода
Выполните следующие проверки:
— проверьте давление воды в водопроводе;
— проверьте состояние трубопровода горячей воды;
— убедитесь в исправности электрических компонентов.
Из предохранительного устройства капает вода
В режиме нагрева из сливного клапана может капать вода, что вполне нормально. Во избежание протечки
установите в системе расширительный бак.
Если после отключения режима нагрева вода продолжает капать, то следует провести калибровку
предохранительного устройства.
НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ПРИБОР САМОСТОЯТЕЛЬНО. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВОДОНАГРЕВАТЕЛЯ ДОЛЖЕН ВЫПОЛНЯТЬ КВАЛИФИЦИРОВАННЫЙ СПЕЦИАЛИСТ.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Комплект поставки:
— водонагреватель;
— предохранительный клапан;
— инструкция по эксплуатации, установки и обслуживанию;
— гарантийный талон;
— заводская упаковка.
18
<
53
>

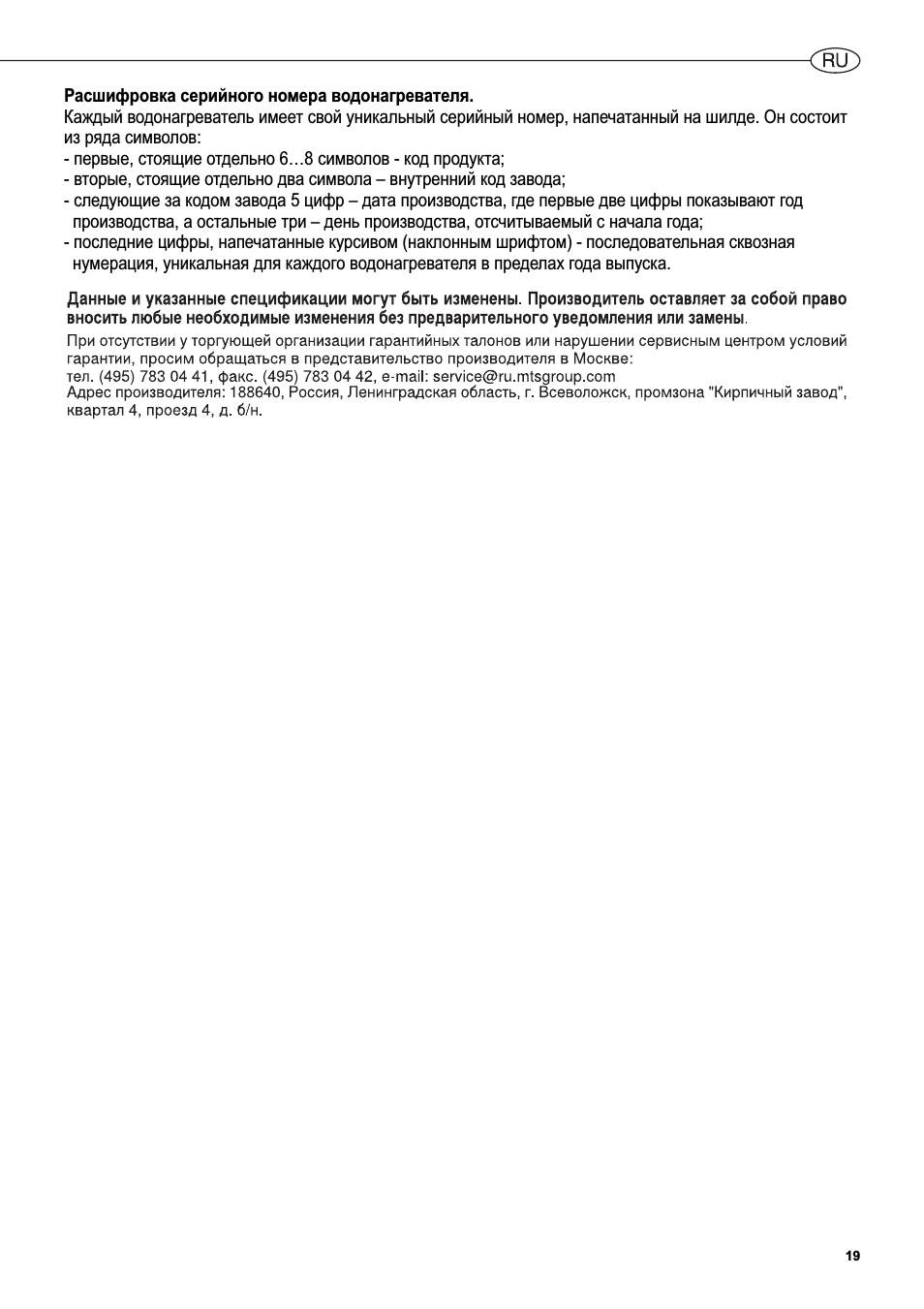

Расшифровка серийного номера водонагревателя.
Каждый водонагреватель имеет свой уникальный серийный номер, напечатанный на шилде. Он состоит
из ряда символов:
— первые, стоящие отдельно 6^8 символов — код продукта;
— вторые, стоящие отдельно два символа — внутренний код завода;
— следующие за кодом завода 5 цифр — дата производства, где первые две цифры показывают год
производства, а остальные три — день производства, отсчитываемый с начала года;
— последние цифры, напечатанные курсивом (наклонным шрифтом) — последовательная сквозная
нумерация, уникальная для каждого водонагревателя в пределах года выпуска.
Данные и указанные спецификации могут быть изменены. Производитель оставляет за собой право
вносить любые необходимые изменения без предварительного уведомления или замены.
При отсутствии у торгующей организации гарантийных талонов или нарушении сервисным центром условий
гарантии, просим обращаться в представительство производителя в Москве:
тел. (495) 783 04 41, факс. (495) 783 04 42, е-ппа11: service@ru.mtsgroup.com
Адрес производителя: 188640, Россия, Ленинградская область, г. Всеволожск, промзона «Кирпичный завод»,
квартал 4, проезд 4, д. б/н.
19
Schema installazione — Installation scheme — Схема установки
Modelli orizzontali
Horizontal models
Модели дли
горизонтального монтажа
0
MOD.
A
B
C
D
E
F
L
M
X
Y
Z
T
353
30 V
588
145
—
—
96,5
310
—
—
100
383
—
G1/2”
40 V
719
145
—
—
96,5
310
—
—
100
383
—
G1/2”
50 V
837
145
—
—
96,5
310
—
—
100
383
—
G1/2”
65 V
981
145
—
—
96,5
310
—
—
100
383
—
G1/2”
80 V
1178
145
—
—
96,5
310
—
—
100
383
—
G1/2”
30 H
588
64,5
141
242
—
310
—
—
100
383
196,5 G1/2”
40 H
719
64,5
141
373
—
310
—
—
100
383
196,5 G1/2”
50 H
837
64,5
141
491
—
310
—
—
100
383
196,5 G1/2”
65 H
981
64,5
141
635
—
310
—
—
100
383
196,5 G1/2”
80 H
1178
64,5
141
832
—
310
—
—
100
383
196,5 G1/2”
450
50 V
553
163
—
—
165
310
—
—
100
480
—
G1/2”
80 V
758
163
—
—
165
310
—
—
100
480
—
G1/2”
100 V
913
166
—
—
165
310
—
—
100
480
—
G1/2”
120 V
1108
166
—
—
165
310
—
—
100
480
—
G1/2”
150 V
1338
164
—
944
165
310
—
—
100
480
—
G1/2”
80 T
758
163
—
—
165
310
350
363
100
480
245
G1/2”
100 T
913
166
—
—
165
310
350
363
100
480
245
G1/2”
50 H
553
113
159
160
—
310
—
—
100
480
245
G1/2”
80 H/HT
758
113
174/190 335
—
310
235
—
100
480
245
G1/2”
100 H
913
113
177
487
—
310
—
—
100
480
245
G1/2”
120 H
1108
113
177
682
—
310
—
—
100
480
245
G1/2”
505
150 T
1182
98
—
800
178
440
477
840
230
512
260
G3/4”
02:59
ARISTON SB R 80 V и JUNIOR NTS 80 и ARISTON SG1 80 V и SB R 50 V распаковка и подробный обзор
05:44
Водонагреватель Аристон ABS PRO ECO SLIM
10:06
Потёк Водонагреватель Ariston ABS PRO ECO PAWER SLIM 65v сливаем воду
07:07
Замена комплектующих бойлера Ariston ABS PRO ECO POWER SLIM 65 v
06:22
БОЙЛЕР ARISTON ABS PRO R 50,65,80 V SLIM купить в Украине. Отзывы, Характеристики
06:27
Ремонт водонагревателя Ariston. Часть 1- Снятие тена с водонагревателя
Нажмите на кнопку для помощи
Инструкция по эксплуатации для водонагревателя Ariston SG 15/30/50/80/100
Комплектующие для водонагревателя
ТЭНы для водонагревателя
Терморегуляторы для водонагревателя
Аноды для водонагревателя
Клапаны для водонагревателя
| Модель клапана | фото |
|---|---|
| Предохранительный клапан для водонагревателя для Ariston SG 100 PL |
Водонагреватель Ariston SG 15/30/50/80/100
Поздравляем Вас с приобретением электрического водонагревателя компании “Мерлони Термосанитари. ” Данный аппарат является высоконадежным продуктом, соответствующим европейским стандартам качества. Он прост в обращении, имеет высокие потребительские свойства и будет служить Всем долго. Надеемся, что Вы останетесь довольны его работой.
Мы просим Вас внимательно прочитать данную инструкцию для обеспечения корректной установки и эксплуатации водонагревателя.
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Комплект поставки и назначение
1.1.1. Водонагреватель
1.1.2. Предохранительный клапан
1.1.3. Кронштейн (для моделей до 30 л включительно)
1.1.4. Инструкция по установке и эксплуатации
1.1.5. Гарантийный талон (выдает продавец)
1.1.6. Заводская упаковка
Аппарат предназначен для нагрева объема воды до заданной температуры и дальнейшего поддержания температуры в автоматическом режиме.
Время нагрева воды зависит от мощности нагревательного элемента и от объема водонагревателя. Примеры.
1) Время нагрева водонагревателя емкостью 15 литров с нагревательным элементом (ТЭНом) на 1.2кВт с 15°С до 60°С составляет примерно 45 мин.
2) Время нагрева водонагревателя емкостью 100 литров с нагревательным элементом (ТЭНом) на 1.5кВт с 15°С до 60°С составляет примерно 3 часа 50 мин.
1.2. Принцип работы и основные элементы
(смотрите рисунки на последней странице)
Вода в водонагревателе нагревается до заданной температуры. При открытии крана горячей воды в водонагреватель через трубку подачи холодной воды начинает поступать холодная вода. Холодная вода, поступающая снизу, вытесняет ранее нагретую воду через трубку горячей воды, идущей из верхней точки аппарата. Таким образом, горячая вода, начиная с верхней части бака, поступает потребителю, а снизу водонагреватель заполняется холодной водой. Нагревательный элемент (ТЭН) снова начинает нагревать воду до заданной температуры. В термоэлектрических моделях нагрев воды в водонагревателе может также осуществляться с помощью встроенного змеевика, который подсоединяется к отопительной системе.
Основными элементами водонагревателя являются:
1) Внутренний бак — выполнен из стали и защищен от коррозионного воздействия воды либо мелкодисперсной эмалью, либо эмалью с повышенным содержанием титана. ( в зависимости от модели).
2) Теплоизоляция — выполнена из пенополиуретана, обеспечивает минимальные потери тепла даже при отключенном водонагревателе.
3) ТЭН (рис.3 и 4 — позиция R)
4) Регулятор — задает желаемую температуру воды и находится в зависимости от модели либо снаружи, либо под крышкой.
5) Термостат — отслеживает заданную температуру с помощью управления включением-выключением ТЭНа
6) Предохранительный клапан (рис.1 — позиция 3) — устанавливается на входе в водонагреватель и выполняет функции предотвращения возврата воды в магистраль водоснабжения и защиты внутреннего бака от давления свыше 8 бар (атм.)
7) Магниевый анод (рис.3 и 4 — позиция N) — дополнительная защита внутреннего бака от коррозии.
1.3. Характеристики
Внимание. Производитель оставляет за собой право менять указанные ниже характеристики в зависимости от запросов конкретных регионов.
А). Модели емкостью от 10 до 30 литров включительно.
| Модель |
Над раковиной Под раковиной |
Над раковиной Под раковиной |
Над раковиной | |
| Емкость | л | 10 | 15 | 30 |
| Масса | кг | 6,2 | 7 | 10,8 |
| Время нагрева на АТ-45°С | мин | 30 | 45 | 70 |
| Ток | А | 5,2/6,5 | 5,2/6,5 | 6,5 |
| Мощность | Вт | 1200/1500 | 1200/1500 | 1500 |
| Напряжение | В | 230+10%(50/60 Гц) | ||
| Давление воды | бар | максимальное 8 |
В). Настенные модели емкостью от 50 до 200 литров включительно.
| Емкость электрических моделей | л | 50 | 80 | 100 | 120 | 150 | 200 |
| Емкость термоэлектрических моделей | л | — | 79 | 99 | — | — | — |
| Масса эмалированных моделей | кг | 22 | 25,5 | 31 | 33 | 45 | 54 |
| Масса термоэлектрич. эмал. моделей | кг | 28 | 33,5 | — | — | — | |
| Время нагрева на АТ- 45 °С (SG/TI) | ч | 2,2/1,5 | 3,5/3,0 | 3,4 | 3,2 | 3,5 | 4,2 |
| Ток | А | 5,2/6,5 | 5,2/6,5 | 6,5 | 13 | 8,9 | 11,3 |
| Мощность | кВт | 1,2/1,5 | 1,2/1,5 | 1,5 | 3 | 2 | 2,6 |
| Напряжение(см. фирменную табличку) | В | 230±10%(50/60 Гц) | |||||
| Давление воды | бар | максимальное 8 |
С). Напольные модели емкостью от 200 до 500 литров включительно.
| Емкость моделей | л | 200 | 300 | 500 |
| Масса эмалированных моделей | кг | 50 | 71 | 135 |
| Масса термоэлектрич. эмал. моделей | кг | — | 75 | — |
| Время нагрева на АТ- 45 °С | ч | 3,8 | 5,8 | 4,8 |
| Ток | А | 13 | 13 | 26 |
| Мощность | кВт | 3 | 3 | 6 |
| Напряжение (см. фирменную табличку) | В | 230(1 ф)/400(3ф)±10%(50/60 Гц) | ||
| Давление воды | бар | максимальное 8 |
Все водонагреватели имеют сертификаты соответствия Госстандарта России (АЯ46).
2. УСТАНОВКА
Для установки приобретенного оборудования Вы можете воспользоваться платными услугами специалистов сервисных центров, указанных в приложении к гарантийному талону, которые проведут все необходимые работы для нормального использования продукции.
Вы можете также воспользоваться услугами любых других квалифицированных специалистов. Однако, в этом случае фирма «Merloni TermoSanitari» не несет ответственности за ущерб, нанесенный неверной установкой и пренебрежительным отношением к рекомендациям данного руководства, а именно:
1) Электрическое подсоединение должно выполняться в соответствии с правилами раздела «2.3. Электрическое подсоединение».
2) Предохранительный клапан, входящий в комплект поставки, нельзя заглушать или заменять.
3) Установку рекомендуется производить с помощью специалистов, имеющих необходимую квалификацию.
Для удобства установки непосредственно под раковиной модели 10 и 15 л, имеющие в обозначении букву “S”, имеют подвод труб сверху.
Чтобы уменьшить потери тепла по длине труб, аппарат следует устанавливать как можно ближе к месту отбора горячей воды. Для облегчения ухода за аппаратом следует оставить место для свободного доступа к электрическим частям (примерно 0,5 м).
Для водонагревателей большой емкости (от 200 литров), у которых имеется вывод для рециркуляции, в случае удаленных мест отбора горячей воды рекомендуется организовать рециркуляцию.
2.1. Крепление водонагревателя
2.1.1. К стене
A). Модели емкостью от 10 до 30 литров включительно.
Прикрепите кронштейн, входящий в комплект поставки, к стене. Арматура должен выдержать двойной вес заполненного водой водонагревателя.
Наденьте нагреватель на выступы кронштейна и, слегка надавив вниз, насадите на них.
B). Настенные модели емкостью от 50 до 200 литров включительно.
Кронштейны для крепления к стене должны выдерживать вес, троекратно превышающий вес нагревателя, заполненного водой. Рекомендуется использовать металлический крепеж диаметром 10 мм (шурупы, винты, крюки и т.д.)
2.1.2. Установка на полу
Напольные водонагреватели от 200 до 500 литров устанавливаются только на полу и имеют ножки в комплекте поставки. Во избежание опрокидывания аппарата установите ножки симметрично таким образом, чтобы вес водонагревателя равномерно распределялся по трем точкам опоры. Зафиксируйте ножки, привинтив их к стенкам водонагревателя.
2.2. Подсоединение к системе водоснабжения
Подсоединяемые к водонагревателю шланги и соединения должны выдерживать как рабочее давление, так и температуру не ниже 80°С.
2.2.1. Стандартное подсоединение (рис. 1)
При стандартном подсоединении водонагреватель работает под давлением, определяемым давлением в магистрали.
Условные обозначения на рис. 1
(1) — Вход холодной воды (синее кольцо)
(2) — Тройник
(3) — Сливной кран
(4) — Предохранительный клапан
(5) — Подсоединение к водопроводной сети
Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется через предохранительный клапан (позиция 4 — рис.1), входящий в комплект поставки.
Для удобства обслуживания, при подсоединении к системе водоснабжения, рекомендуется между входной трубой водонагревателя и предохранительным клапаном добавить тройниковый отвод, к которому подсоединить кран для слива воды (позиция 3 — рис.1) из водонагревателя (во избежание случайных открываний лучше, если он будет открываться при помощи специального ключа).
Во избежание поломки при завинчивании предохранительного клапана не применяйте больших усилий.
Предохранительный клапан выполняет две функции:
— пропускает воду только в одном направлении (является обратным клапаном).
— при давлении выше 8 бар стравливает воду через отверстие сбоку.
(откалиброван на 8 бар).
Появление водяных капель из отверстия предохранительного клапана во время нагрева воды является естественным процессом и связано с расширением воды в баке при нагревании. Отверстие клапана советуем подсоединить отводной гибкой трубкой к системе слива.
Ни в коем случае нельзя закрывать отверстие клапана!
Если давление воды в магистрали превышает 5 бар (атмосфер), следует после водяного счетчика поставить редуктор давления.
2.2.2. Подсоединение «с открытым выходом» (рис. 2).
Условные обозначения на рис. 2
(1) — Выход горячей воды
(2) — Вход холодной воды
(3) — Кран разбора горячей воды
(4) — Подача холодной воды
(5) — Кран разбора холодной воды
(6) — Смеситель
При использовании электрического водонагревателя для одной точки потребления возможно применение схемы «с открытым выходом».
Для этого необходимо использовать соответствующие вентили и осуществить подсоединение согласно схеме на рис. 2. Установка предохранительного клапана не обязательна. Для предотвращения возврата воды в систему водоснабжения желательна установка обратного клапана. Примечание. Данная схема применяется редко, так как при этом невозможно использовать стандартный смеситель.
2.2.3. Подсоединение к открытому резервуару с водой (дачный вариант).
Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя.
2.3. Электрическое подсоединение
Электропитание подводится непосредственно к клеммам термостата с помощью кабеля расчетного сечения (например, трехжильным медным кабелем 3×1,5 мм²), при этом обязательно заземление. Заземляющий провод подсоединяется к клемме с символом .
A). Для моделей емкостью от 10 до 30 литров включительно питающий кабель должен быть проведен в отверстие, находящееся сзади аппарата, и соединен с клеммами термостата и клеммой заземления.
B). Для моделей емкостью от 50 до 500 литров включительно питающий кабель подводится к клеммам термостата и клемме заземления через предусмотренное отверстие в пластмассовой крышке водонагревателя. Прикрепите кабель к крышке с помощью имеющегося зажима.
Для отключения нагревателя от сети следует использовать двухполюсный выключатель (желательно автомат) с расстоянием между разомкнутыми контактами не менее 3 мм.
(Питающий кабель и двухполюсный выключатель не входят в комплект поставки).
Удостоверьтесь в том, что напряжение в сети соответствует значению, указанному на фирменной табличке нагревателя (шильдике).
3. ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в действие
Убедитесь, что фланец электронагревателя от центрован. Если он немного сдвинут, откорректируйте его положение, ослабив и завинтив гайку (гайки).
Непосредственно перед включением заполните водонагреватель, открыв вентиль магистрали холодного водоснабжения и кран горячей воды для вытеснения воздуха. После заполнения водонагревателя закройте кран горячей воды, осмотрите аппарат и убедитесь, что он не протекает. Включите водонагреватель. Для моделей емкостью от 10 до 30 литров необходимо включить выключатель непосредственно самого аппарата. Для Регулирующий термостат контролирует работу аппарата.
В режиме нагрева горит лампочка-индикатор.
В процессе работы трубка подвода холодной воды может нагреваться.
Перед каждым последующим включением убедитесь, что водонагреватель заполнен водой, открыв кран горячей воды и убедившись, что вода течет.
3.2. Регулировка температуры
Для термостата, максимальная уставка по температуре лежит в пределах от 68 до 75 °С. Температуру молено регулировать, вращая ручку, соединенную с термостатом (для моделей, где эта ручка имеется) или вращая отверткой регулировочный винт термостата (для моделей, где ручки нет — для этого необходимо снять пластмассовую крышку).
Рекомендуем установить регулятор в положение “Е”, При отсутствии внешнего регулятора это примерно 75% от максимума. В этом случае аппарат работает в экономичном режиме, значительно снижается скорость образования накипи.
A). Для моделей емкостью от 10 до 30 литров включительно.
Увеличение температуры достигается поворотом винта по часовой стрелке, а уменьшение — против часовой стрелки.
B). Для моделей емкостью от 50 до 500 литров включительно.
Уменьшение температуры достигается поворотом винта по часовой стрелке, а увеличение — против часовой стрелки (как показано графически на указателе уровня нагрева или отмечено знаками «+» и «-»).
3.3. Если аппарат не находится под присмотром в течение продолжительного времени, то следует отключить водонагреватель от электрической сети и перекрыть кран в магистрали холодного водоснабжения,
3.4. Отключение на зиму
Если аппарат не будет использоваться в течение зимнего периода (например, на даче), то во избежание замерзания воды в водонагревателе следует слить всю воду из аппарата. Для этого следует отключить водонагреватель от электрической сети, перекрыть кран в магистрали холодного водоснабжения, открыть кран на выходной трубе аппарата и слить воду из входной трубки (отвинтив предохранительный клапан или открыв кран тройникового отвода).
Модели 10 UR и 15 UR надо снять со стены и перевернуть для слива воды.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ (рис. 3 и 4)
Условные обозначения на рис. 3 и 4 N — Магниевый анод R — Нагревательный элемент Z — Фланец
Текущий ремонт а техническое обслуживание рекомендуется выполнять специалистам, имеющим необходимую квалификацию.
4.1. Замена отдельных частей
Перед проведением любой операции по ремонту или обслуживанию отключите прибор от электрической сети!
4.1.1. Замена термостата и лампочки-индикатора.
А.) Для моделей емкостью от 10 до 30 литров включительно.
Чтобы иметь доступ к термостату, следует отвинтить и снять переднюю крышку водонагревателя. Термостат снимается после откручивания двух фиксирующих винтов (без слива воды из бака). Чтобы заменить неисправную лампочку-индикатор, следует снять термостат, открутив два фиксирующих винта, отсоединить клеммы и вывинтить лампочку из гнезда.
Б.) Для моделей емкостью от 50 до 500 литров включительно.
Чтобы иметь доступ к термостату, следует отвинтить и снять пластиковую крышку водонагревателя. Термостат небольшим усилием снимается с клемм нагревательного элемента (без слива воды из бака). Чтобы заменить неисправную лампочку-индикатор, следует после снятия пластиковой крышки, отсоединить клеммы и вынуть лампочку из гнезда.
В моделях емкостью 500 л перед снятием пластиковой крышки необходимо снять регулировочную ручку; снять термостат с крепежной пластины, отвинтив винты крепления, вынуть датчики из гильзы.
4.1.2. Замена нагревательного элемента.
Перед проведением работ с нагревательным элементом необходимо опорожнить аппарат. Для этого перекрыть кран в магистрали холодного водоснабжения, открыть кран на выходной трубе аппарата и слить воду из входной трубки (отвинтив предохранительный клапан или открыв кран тройникового отвода). Модели 10 UR и 15 1Ж надо снять со стены и перевернуть.
А). Для моделей емкостью от 10 до 30 литров включительно. (И модели SG 50,80,100)
Снимите переднюю пластиковую крышку.
Отсоедините клеммы питания и клемму заземления, отверните гайку.
Снимите фланцевый держатель, затем, удерживая плоскогубцами болт, нажмите на фланец по направлению внутрь.
Теперь фланец можно вытащить, повернув его на 90°.
Нагревательный элемент соединен с фланцем.
Устанавливая все на место, убедитесь, что фланцевая прокладка, термостат и нагревательный элемент установлены верно.
Б). Для моделей емкостью от 50 до 500 литров включительно, (кроме моделей SG 50,80,100) Снимите пластиковую крышку.
Отсоедините клеммы питания и клемму заземления.
При креплении фланца пятью болтами открутите болты и выньте фланец.
При креплении фланца зажимом и болтом отвинтите гайку и, надавив на фланец движением, направленным внутрь аппарата, выньте фланец, повернув на 90°.
Нагревательный элемент соединен с фланцем.
Устанавливая все на место, убедитесь, что фланцевая прокладка, термостат и нагревательный элемент установлены верно. Для горизонтальных моделей ТЭН нужно монтировать повернутым вниз (рис. 3 поз, R).
4.1.3. Замена резиновой прокладки.
При демонтаже фланца желательно заменять резиновую прокладку (рис.4 поз-Z) на новую.
4.2. Регулярное обслуживание
Примерно раз в 2 года рекомендуется удалять накипь с нагревательного элемента (сроки зависят от жесткости воды).
Накипь можно осторожно соскребать с демонтированного нагревательного элемента, чтобы не повредить его защитную поверхность, либо обрабатывать нагревательный элемент веществами, предназначенными для удаления накипи.
Для дополнительной защиты от коррозии водонагреватели компании «Мерлони Термосанитари» оснащены магниевыми анодами увеличенного размера. При агрессивных свойствах воды магниевый анод изнашивается за 1-2 года.
Необходимо ЕЖЕГОДНО проверять состояние магниевого анода “N”. При сильном изнашивании магниевый анод “N” необходимо заменить! Гарантия на бак при изношенном магниевом аноде (остаточная длина менее 5 см) недействительна.
Для замены магниевого анода следует вынуть фланец нагревательного элемента, отвинтить старый магниевый анод и прикрутить новый.
Выполнение правил регулярного обслуживания позволит Вам обеспечить долгий срок службы водонагревателя.
4.3. При срабатывании двухполюсного защитного устройства
В случае перегрева воды термический предохранитель (в соответствии с нормами C.E.I.) разрывает электрическую цепь со стороны обоих подводов к нагревательному элементу. В этом случае следует определить причину перегрева и произвести ручной перезапуск термостата, нажав кнопку перезапуска, расположенную на термостате (или, в случае неисправности, заменить термостат).
4.4. Полезные советы
4.4.1. Прежде, чем вызывать мастера по первому подозрению в неисправности, проверьте сначала, не является ли причиной отказа в работе отсутствие света или воды,
4.4.2. Если из кранов не течет горячая вода, проверьте сначала, отвечает ли подсоединение к водоснабжению и электрической сети требованиям, изложенным в соответствующих разделах данного руководства. Проверьте надежность контактов между клеммами и соответствующими зажимами термостата. Если всё в порядке, значит могло сработать двухполюсное защитное устройство (см. предыдущий раздел).
4.4.3. Перед тем, как производить любые действия по уходу, ремонту или очистке, отключите нагреватель от электросети и водоснабжения.
4.4.4. Если не включается лампочка-индикатор, а аппарат нагревает воду, проверьте исправность лампочки (пункт 4.1.1.).
4.4.5. Если предохранительный клапан снабжен ручкой для слива воды из водонагревателя, то рекомендуем во избежание засорения хотя бы один раз в месяц промывать предохранительный клапан. Для этого надо поднять ручку несколько раз.
4.4.6. Не рекомендуется снимать накипь с внутренней поверхности бака, тле. слой накипи является дополнительной защитой бака от коррозии.
4.4.7. При подсоединении к системе водоснабжения следует избегать прямого контакта двух разных металлов (например, при использовании медных труб). Для этой цели используются подсоединительные диэлектрические переходники, которые можно приобрести в авторизованных сервисных центрах.
5. ТЕРМОЭЛЕКТРИЧЕСКИЕ МОДЕЛИ.
(для моделей емкостью от 50 до 300 литров включительно.)
Все основные положения данного руководства верны и для термоэлектрических моделей. Дополнительной операцией для этого типа водонагревателей является подсоединение их к сети центрального отопления.
Подсоедините верхний вывод водонагревателя к восходящей цепи системы центрального отопления, а нижний — к нисходящей цепи, использовав 2 вентиля.
Нижний вентиль рекомендуем использовать для отключения аппарата от системы центрального отопления, когда система отопления не работает.
(Вентили для подсоединения к сети центрального отопления в комплект поставки не входят.)
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.
6.1. Гарантийный срок
Гарантийный срок на внутренний стальной бак составляет не менее 3-х лет, зависит от модели и указан в гарантийном талоне.
Гарантийный срок на остальные элементы составляет 1 год.
6.2. Основные условия осуществления гарантийного ремонта
При наступлении гарантийного случая следует отключить электропитание от аппарата, перекрыть подачу воды и вызвать мастера. При самовольном демонтаже аппарата, повлекшем невозможность установления причины неисправности, сервисный центр имеет право отказать в гарантийном ремонте.
6.2.1. Гарантийный ремонт осуществляется при наличии гарантийного талона, правильно заполненного и заверенного печатью торгующей организации.
6.2.2. В период гарантийного срока осуществляются бесплатно: гарантийные работы по ремонту, включая выезд специалиста и замену запчастей,
6.2.3. Более детально условия гарантии указаны в гарантийном талоне.
6.2.4. Адреса сервисных центров указаны в приложении к гарантийному талону.
6.2.5. При отсутствии у торгующей организации гарантийных талонов или нарушении сервисным центром условий гарантии, просим обращаться в Московский филиал ООО “Мерлони Термосанитари Русь”:
водонагреватели,
запчасти.
Раздел: Климат
Тип: Водонагреватель Накопительный
Характеристики, спецификации
Потребляемая мощность:
2500 Вт
Мощность нагрева:
1.5/2.5 кВт
Время нагрева воды на 45*С:
1 ч 51 мин
Макс. температура воды:
80 *С
Тип управления:
электронный
Автоматическое включение:
Да
Автоматическое выключение:
Да
Регул. температуры нагрева:
Да
Режим »быстрый нагрев»:
Да
Антибактериальный режим:
Да
Светящиеся символы дисплея:
Да
Цвет светящихся символов:
голубой
Индикация температуры нагрева:
Да
Индикация режима работы:
Да
Индикация текущего времени:
Да
Вертикальное размещение:
Да
Максимальное давление воды:
8 атм
Самодиагностика неисправн.:
Да
Предохран. клапан давления:
Да
Защита от включения без воды:
Да
Габаритные размеры (В*Ш*Г):
109*49*27 см
Инструкция к Водонагревателю Накопительному Ariston ABS VLS PW 80
RU
45
RU
46
RU
47
RU
48
RU
49
IT
50
RU
51
RU
52
RU
53
RU
54
RU
55
RU
56
