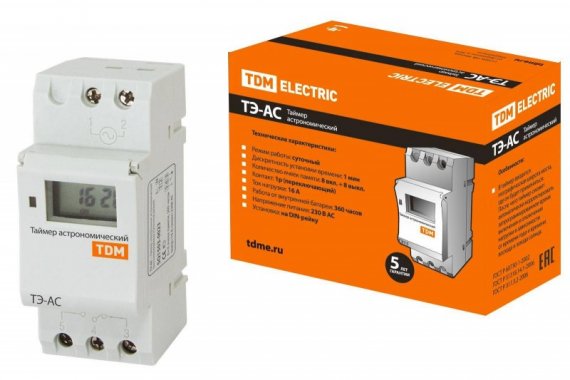

Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM SQ1503-0023
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM SQ1503-0023
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический).Скачать паспорт
Назначение
Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.
Применение
- В промышленных и бытовых электроустановках для автоматизации управления освещением.
- Управление уличным освещением, подсветкой фасадов, парковок, витрин, парков, остановок и др.
- Управление подсветкой рекламных конструкций
- Управление внутренним освещением: подсветка витрин магазинов, освещение подъездов, офисных центров, коридоров гостиниц, производственных территорий, складов и др.
Материалы
- корпус прибора из не поддерживающего горение пластика
Конструкция и принцип работы
- Таймер работает с привязкой к географической широте места установки и времени года. Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца (схема 1);
- Имеется возможность запрограммировать включение и выключение освещения в любое время, например, включать через 20 минут после захода солнца и отключать за 20 минут перед восходом, что позволит дополнительно экономить электроэнергию (схема 2);
- Дополнительное энергосбережение обеспечивает функция программирования перерыва в работе ночью (например с 1 ночи до 5 утра (схема 3)).
- Программирование таймера осуществляется в три этапа:
- установка текущей даты и времени
- установка географической широты места установки таймера (см. таблицу в конце раздела)
- установка необходимого времени включения и отключения.
Преимущества
- Управление освещением полностью автоматизировано, т.к. таймер сам корректирует время включения и выключения в зависимости от времени года.
- Снабжен резервным подзаряжаемым источником питания, обеспечивающим работу в течении 360 часов при отключении питания сети.
- Самое доступное предложение таймеров данного типа на рынке РФ и стран СНГ
Схема подключения
Географические широты основных городов России:
| Город | Географическая широта | Город | Географическая широта |
| Абакан | 54° с.ш. | Находка | 43° с.ш. |
| Ангарск | 53° с.ш. | Нижневартовск | 61° с.ш. |
| Архангельск | 65° с.ш. | Нижний Новгород | 56° с.ш. |
| Астрахань | 46° с.ш. | Нижний Тагил | 58° с.ш. |
| Барнаул | 53° с.ш. | Новокузнецк | 54° с.ш. |
| Белгород | 51° с.ш. | Новороссийск | 45° с.ш. |
| Биробиджан | 49° с.ш. | Новосибирск | 55° с.ш. |
| Благовещенск | 50° с.ш. | Новый Уренгой | 66° с.ш. |
| Братск | 56° с.ш. | Ногинск | 56° с.ш. |
| Брянск | 53° с.ш. | Норильск | 69° с.ш. |
| Великий Новгород | 59° с.ш. | Омск | 55° с.ш. |
| Владивосток | 43° с.ш. | Орел | 53° с.ш. |
| Владикавказ | 43° с.ш. | Оренбург | 52° с.ш. |
| Владимир | 56° с.ш. | Пенза | 53° с.ш. |
| Волгоград | 49° с.ш. | Пермь | 58° с.ш. |
| Волгодонск | 48° с.ш. | Петропавловск-Камчатский | 53° с.ш. |
| Вологда | 59° с.ш. | Псков | 58° с.ш. |
| Воркута | 68° с.ш. | Ростов-на-Дону | 47° с.ш. |
| Воронеж | 52° с.ш. | Рязань | 55° с.ш. |
| Грозный | 43° с.ш. | Салехард | 66° с.ш. |
| Дербент | 42° с.ш. | Самара | 53° с.ш. |
| Дзержинск | 56° с.ш. | Санкт-Петербург | 60° с.ш. |
| Ейск | 47° с.ш. | Саранск | 54° с.ш. |
| Екатеринбург | 57° с.ш. | Саратов | 52° с.ш. |
| Елец | 53° с.ш. | Саров | 55° с.ш. |
| Зеленодольск | 56° с.ш. | Северодвинск | 65° с.ш. |
| Иваново | 57° с.ш. | Смоленск | 55° с.ш. |
| Ижевск | 57° с.ш. | Сочи | 44° с.ш. |
| Иркутск | 52° с.ш. | Ставрополь | 45° с.ш. |
| Йошкар-Ола | 57° с.ш. | Старый Оскол | ° с.ш. |
| Казань | 56° с.ш. | Сургут | 61° с.ш. |
| Калининград | 55° с.ш. | Сызрань | 53° с.ш. |
| Калуга | 55° с.ш. | Сыктывкар | 62° с.ш. |
| Кемерово | 55° с.ш. | Тамбов | 53° с.ш. |
| Киров | 59° с.ш. | Тверь | 57° с.ш. |
| Клин | 56° с.ш. | Тольятти | 53° с.ш. |
| Комсомольск-на-Амуре | 51° с.ш. | Томск | 56° с.ш. |
| Кострома | 58° с.ш. | Тула | 54° с.ш. |
| Краснодар | 45° с.ш. | Тюмень | 57° с.ш. |
| Красноярск | 56° с.ш. | Улан-Удэ | 52° с.ш. |
| Курган | 55° с.ш. | Ульяновск | 54° с.ш. |
| Курск | 52° с.ш. | Уфа | 55° с.ш. |
| Липецк | 53° с.ш. | Хабаровск | 48° с.ш. |
| Магадан | 60° с.ш. | Ханты-Мансийск | 61° с.ш. |
| Магнитогорск | 53° с.ш. | Чебоксары | 56° с.ш. |
| Майкоп | 45° с.ш. | Челябинск | 55° с.ш. |
| Махачкала | 43° с.ш. | Черкесск | 44° с.ш. |
| Минеральные Воды | 44° с.ш. | Чита | 52° с.ш. |
| Москва | 56° с.ш. | Элиста | 46° с.ш. |
| Мурманск | 69° с.ш. | Южно-Сахалинск | 47° с.ш. |
| Набережные Челны | 56° с.ш. | Якутск | 62° с.ш. |
| Назрань | 43° с.ш. | Ярославль | 58° с.ш. |
| Минимальная отгрузка, ед. |
1 |
₽ 1941,43
В НАЛИЧИИ (дата поставки): 1000, крат.упаковки: 1
- Описание
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM SQ1503-0023
Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.
- Таймер работает с привязкой к географической широте места установки и времени года. Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца;
- Имеется возможность запрограммировать включение и выключение освещения в любое время, например, включать через 20 минут после захода солнца и отключать за 20 минут перед восходом, что позволит дополнительно экономить электроэнергию;
- Дополнительное энергосбережение обеспечивает функция программирования перерыва в работе ночью (например с 1 ночи до 5 утра.
Характеристики:
- Номинальный ток 16 А
- Число ячеек памяти ВКЛ+ВЫКЛ: 8+8
- Тип контакта: 1 переключающий
- Установка на DIN-рейку
Программирование таймера осуществляется в три этапа:
- установка текущей даты и времени
- установка географической широты места установки таймера (см. таблицу в конце раздела)
- установка необходимого времени включения и отключения.
Паспорт. Таймер электронный ТЭ-АС
Географические широты основных городов России:
| Город | Географическая широта | Город | Географическая широта |
| Абакан | 54° с.ш. | Находка | 43° с.ш. |
| Ангарск | 53° с.ш. | Нижневартовск | 61° с.ш. |
| Архангельск | 65° с.ш. | Нижний Новгород | 56° с.ш. |
| Астрахань | 46° с.ш. | Нижний Тагил | 58° с.ш. |
| Барнаул | 53° с.ш. | Новокузнецк | 54° с.ш. |
| Белгород | 51° с.ш. | Новороссийск | 45° с.ш. |
| Биробиджан | 49° с.ш. | Новосибирск | 55° с.ш. |
| Благовещенск | 50° с.ш. | Новый Уренгой | 66° с.ш. |
| Братск | 56° с.ш. | Ногинск | 56° с.ш. |
| Брянск | 53° с.ш. | Норильск | 69° с.ш. |
| Великий Новгород | 59° с.ш. | Омск | 55° с.ш. |
| Владивосток | 43° с.ш. | Орел | 53° с.ш. |
| Владикавказ | 43° с.ш. | Оренбург | 52° с.ш. |
| Владимир | 56° с.ш. | Пенза | 53° с.ш. |
| Волгоград | 49° с.ш. | Пермь | 58° с.ш. |
| Волгодонск | 48° с.ш. | Петропавловск-Камчатский | 53° с.ш. |
| Вологда | 59° с.ш. | Псков | 58° с.ш. |
| Воркута | 68° с.ш. | Ростов-на-Дону | 47° с.ш. |
| Воронеж | 52° с.ш. | Рязань | 55° с.ш. |
| Грозный | 43° с.ш. | Салехард | 66° с.ш. |
| Дербент | 42° с.ш. | Самара | 53° с.ш. |
| Дзержинск | 56° с.ш. | Санкт-Петербург | 60° с.ш. |
| Ейск | 47° с.ш. | Саранск | 54° с.ш. |
| Екатеринбург | 57° с.ш. | Саратов | 52° с.ш. |
| Елец | 53° с.ш. | Саров | 55° с.ш. |
| Зеленодольск | 56° с.ш. | Северодвинск | 65° с.ш. |
| Иваново | 57° с.ш. | Смоленск | 55° с.ш. |
| Ижевск | 57° с.ш. | Сочи | 44° с.ш. |
| Иркутск | 52° с.ш. | Ставрополь | 45° с.ш. |
| Йошкар-Ола | 57° с.ш. | Старый Оскол | ° с.ш. |
| Казань | 56° с.ш. | Сургут | 61° с.ш. |
| Калининград | 55° с.ш. | Сызрань | 53° с.ш. |
| Калуга | 55° с.ш. | Сыктывкар | 62° с.ш. |
| Кемерово | 55° с.ш. | Тамбов | 53° с.ш. |
| Киров | 59° с.ш. | Тверь | 57° с.ш. |
| Клин | 56° с.ш. | Тольятти | 53° с.ш. |
| Комсомольск-на-Амуре | 51° с.ш. | Томск | 56° с.ш. |
| Кострома | 58° с.ш. | Тула | 54° с.ш. |
| Краснодар | 45° с.ш. | Тюмень | 57° с.ш. |
| Красноярск | 56° с.ш. | Улан-Удэ | 52° с.ш. |
| Курган | 55° с.ш. | Ульяновск | 54° с.ш. |
| Курск | 52° с.ш. | Уфа | 55° с.ш. |
| Липецк | 53° с.ш. | Хабаровск | 48° с.ш. |
| Магадан | 60° с.ш. | Ханты-Мансийск | 61° с.ш. |
| Магнитогорск | 53° с.ш. | Чебоксары | 56° с.ш. |
| Майкоп | 45° с.ш. | Челябинск | 55° с.ш. |
| Махачкала | 43° с.ш. | Черкесск | 44° с.ш. |
| Минеральные Воды | 44° с.ш. | Чита | 52° с.ш. |
| Москва | 56° с.ш. | Элиста | 46° с.ш. |
| Мурманск | 69° с.ш. | Южно-Сахалинск | 47° с.ш. |
| Набережные Челны | 56° с.ш. | Якутск | 62° с.ш. |
| Назрань | 43° с.ш. | Ярославль | 58° с.ш. |
Tdm Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN SQ1503-0023
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM
Купить по низким ценам Tdm Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN SQ1503-0023
Описание Tdm Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN SQ1503-0023
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM SQ1503-0023
- Степень защиты IP — IP20
- Ширина — 36
- Способ монтажа — DIN-рейка
- Напряжение питания — 220-230
- Глубина — 66
- Количество каналов — 1
Технические характеристики Tdm Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN SQ1503-0023
-
Ширина упаковки
6.9 см -
Высота упаковки
9.1 см -
Глубина упаковки
4.4 см -
Объемный вес
0.16 кг -
Единица измерения
шт -
Кратность поставки
1 -
Тип
Таймер
-
Промежуток времени
1м/24ч
-
Особенности
Астрономический
-
Особенности
Электронный
-
Тип
Таймер
-
Особенности
Астрономический
-
Особенности
Электронный
-
Промежуток времени
1м/24ч
-
Ширина упаковки
6.9 см -
Высота упаковки
9.1 см -
Глубина упаковки
4.4 см -
Объемный вес
0.16 кг -
Единица измерения
шт -
Кратность поставки
1 -
Тип
Таймер
-
Промежуток времени
1м/24ч
-
Особенности
Астрономический
-
Особенности
Электронный
-
Тип
Таймер
-
Особенности
Астрономический
-
Особенности
Электронный
-
Промежуток времени
1м/24ч
Заказ в один клик
Мы позвоним Вам в ближайшее время
Несоответствие минимальной сумме заказ
Минимальная сумма заказа 1 500,00 ₽
Просьба увеличить заказ.
Гарантия производителя 1 год
Компания TDM сегодня занимает лидирующие позиции по производству и поставкам различной светотехники, источников света, низковольтной аппаратуры, электромонтажных изделий, коробов и ящиков электрощитов, электро установочных изделий, удлинителей, розеток и прочей техники под собственной торговой маркой TDM ЕLECTRIC. На просторах России и стран СНГ компания TDM уверенно выбилась в лидеры электрической промышленности.
Срочная доставка день в день
Объемный вес: 0.16 кг
Габариты: 6.9×9.1×4.4
* только для города Москва
Самовывоз по РФ
Объемный вес: 0.16 кг
Габариты: 6.9×9.1×4.4
Доставка курьером по РФ
Объемный вес: 0.16 кг
Габариты: 6.9×9.1×4.4
| Собственная служба доставки | 490 ₽ | 2-3 дней | |
|
|
|||
| Почта России | уточнять | 3-20 дней | |
|
|
|||
| ПЭК | уточнять | 2-7 дней | |
|
|
|||
| СДЭК | Экспресс лайт | уточнять | 2-7 дней |
|
|
|||
| СДЭК | Супер Экспресс | уточнять | 2-4 дней |
|
|
|||
| Деловые Линии | уточнять | 2-7 дней | |
|
|
|||
| Pony Express | уточнять | 2-7 дней | |
|
|
|||
| DPD | уточнять | 2-7 дней | |
|
|
|||
| DHL | уточнять | 2-7 дней | |
|
|
|||
| Boxberry | уточнять | 2-7 дней | |
|
|
|||
| ЖелДорЭкспедиция | уточнять | 3-10 дней | |
|
|
|||
| Байкал Сервис | уточнять | 2-10 дней | |
|
|
|||
| Энергия | 400,00 ₽ | 2-7 дней |
Tdm Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN SQ1503-0023
Артикул: SQ1503-0023
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM
Объемный вес: 0.16 кг
Габариты:
6.9×9.1×4.4
В наличии
3 081,63 ₽
Скидка 38%
1 910,61 ₽
Цена за 1 шт
-
От 15 шт:
-
От 30 шт:
Технические характеристики
| Тип | Реле времени / таймер |
| Род тока | Переменный ток (AC) |
| Номинальный ток, А | 16 |
| Номинальное напряжение, В | 220 |
| Номинальная частота сети, Гц | 50 |
| Количество и вид контактов | 1 переключающий |
| Количество программ управления | 1 |
| Дискретность установки времени, с | 60 |
| Время сохранения программы при отключении напряжения | 360 ч |
| Потребляемая мощность, Вт | 5 |
| Механическая износостойкость, циклов | 10 000 000 |
| Электрическая износостойкость, циклов | 1 000 000 |
| Диапазон рабочих температур, °C | -10 ÷ +40 |
| Степень защиты | IP20 |
| Способ монтажа | На DIN-рейку |
| Количество занимаемых модулей 18 мм | 2 |
Габариты, вес и упаковка
| Габариты, мм (Д×В×Г) | 36×86×66 |
| Индивидуальная упаковка | Есть |
Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Сообщить об ошибке
Устройство предназначено для автоматического включения/отключения нагрузки в определенное время в течение суток.
Таймер подходит для бытового и промышленного применения. Модель используется для управления уличным освещением, подсветкой фасадов, парковок, витрин, парков, остановок и др.
Таймер работает с привязкой к географической широте места установки и времени года. Установленное время будет автоматически корректироваться каждый день в зависимости от времени восхода и захода солнца. Время работы таймера можно регулировать, например, настроить включение через 20 минут после захода солнца и отключение за 20 минут перед восходом. Такой способ позволит дополнительно экономить электроэнергию. Также устройство может работать с перерывом в ночное время.
Таймер снабжен резервным подзаряжаемым источником питания, обеспечивающим работу прибора в течение 360 часов при отключении питания сети.
Нижний Новгород
Самовывоз доступен
пн–пт 8:00–19:00, сб 8:00–16:30
Самовывоз после перемещения
Самовывоз доступен
пн–вс 7:00–22:00
Самовывоз после перемещения
Самовывоз после перемещения
Самовывоз после перемещения
Самовывоз после перемещения
Самовывоз после перемещения
Самовывоз доступен
пн–сб 8:00–20:00, вс 8:00–18:00
Самовывоз доступен
пн–вс 9:00–21:00
Самовывоз после перемещения
Самовывоз после перемещения
Самовывоз доступен
ежедневно 8:00–20:00
Арзамас
Самовывоз после перемещения
Бор
Самовывоз после перемещения
Неклюдово
Самовывоз после перемещения
Дзержинск
Самовывоз после перемещения
Самовывоз после перемещения
Кстово
Самовывоз доступен
ежедневно 8:00–20:00
Богородск
Самовывоз после перемещения
С 2008 года компания TDM Electric предлагает клиентам качественное, современное и безопасное электрооборудование от крупнейшего российского производителя. Высокое качество изготовления, безотказная эксплуатация, применение современных технологий, отменные технические характеристики, приемлемая цена – это основные векторы направления развития электротехнической продукции данного производителя.
Вся электротехническая продукция сертифицирована и может применяться практически в любых электроустановках, которые соответствуют параметрам изделия. Технические параметры электроустановочных изделий идентичны, а в некоторых случаях превосходят зарубежные аналоги от известных во всем мире производителей электротехнической продукции.
Светодиодные светильники,
Светильники для бани,
Светильники для растений,
Точечные светильники,
Уличные светильники,
Прожекторы,
Облучатели и рециркуляторы,
Светодиодные ленты и комплектующие,
Настольные лампы и ночники,
Фонари,
Промышленные светильники,
Потолочные светильники,
Настенные светильники и бра,
Комплектующие,
Новогодняя продукция
Коробки распределительные,
Монтажные клеммы,
Кабельные наконечники,
Термоусадочные трубки,
Изоленты, клейкие ленты и скотчи,
Кабельные каналы и аксессуары,
Трубы и аксессуары,
Крепеж и тросы,
Компоненты систем молниезащиты,
Арматура для СИП,
Прочие товары
Пассатижи,
Плоскогубцы и круглогубцы,
Бокорезы и кабелерезы,
Отвертки,
Отвертки индикаторные,
Стрипперы и монтажные ножи,
Клещи обжимные,
Пресс-клещи,
Паяльники и аксессуары,
Рулетки,
Уровни,
Мультиметры,
Наборы инструмента,
Буры и коронки,
Монтажные инструменты и аксессуары,
Прочий инструмент
3 304 ₽ в розничных магазинах
Артикул производителя
Производитель
TDM
Модельный ряд
Единица измерения
штука
Вес, кг
0.25
Длина упаковки, мм
100
Ширина упаковки, мм
34
Высота упаковки, мм
40
Новосибирск
Бердск
Искитим
Ангарск
Барнаул
Бийск
Братск
Иркутск
Кемерово
Красноярск
Новокузнецк
Омск
Томск
Склады поставщика
Склад интернет-магазина
Есть в наличии
Нет в наличии
Нашли ошибку в описании?
Применение
- В промышленных и бытовых электроустановках для автоматизации управления освещением.
- Управление уличным освещением: включение/отключение освещения дорог, автостоянок, остановочных пунктов, парков, садов, световой рекламы, коттеджей и др.
- Управление внутренним освещением: витрины, офисные центры, подъезды, производственные помещения и др.
Материалы
- Пластик, не поддерживающий горение.
Назначение
- Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному циклу с возможностью автоматической корректировки установленного времени в зависимости времени восхода и захода солнца в разное время года.
Преимущества
- Управление освещением полностью автоматизировано, т.к. таймер сам корректирует время включения и выключения в зависимости от времени года.
- Снабжен резервным подзаряжаемым источником питания, обеспечивающим сохранение всех параметров в течение 4-х лет при отключении питания сети.
- Самое доступное предложение таймеров данного типа на рынке РФ и стран СНГ.
Основные характеристики
Тип товара
Реле времени цифровое (таймер) для распределительного щита TDM
x
Дополнительные характеристики
Контакт беспотенциального выключателя
Запас хода от аккумулятора в часах
Текстовое руководство на дисплее
Кратчайшее время выключения канал 1, мин
Автоматическое переключение на летнее/зимнее время
Предварительный выбор переключения
Номинальный ток переключения при 250 В перемен. тока, А
Тип позиции
Складской ассортимент TDM
x
Кол-во в транспортной упаковке
Сведения РАЭК
|
Штрих-код EAN |
4690259200298 |
|
Наименование |
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN (астрономический) TDM |
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN астрономический TDM SQ1503-0023 есть в наличии в торгово-выставочных залах и складе интернет-магазина Планета Электрика. Выберите ближайший к вам магазин или оформите доставку со склада до ближайшего пункта выдачи СДЭК.
Наличие товара по области
Весь Сибирский федеральный округ
Остатки обновлены: 30.05.2025 18:30:01
Уважаемый клиент! Товары между торговыми залами не перемещаются. Пополнение с распределительного и региональных складов БЕСПЛАТНО!
Торгово-выставочные залы и электромаркеты
В Новосибирске
В Бердске
В Искитиме
В Ангарске
В Барнауле
В Бийске
В Братске
В Иркутске
В Кемерово
В Красноярске
В Новокузнецке
В Омске
В Томске
Новосибирск, Распределительный центр
В наличии (6)
Документация
Интернет-направление торговой сети «Планета Электрика» предлагает ознакомиться с условиями покупки просматриваемого товара :
Таймер электронный ТЭ-АС-1мин/24ч-8on/off-16А-DIN астрономический TDM SQ1503-0023. Купить TDM можно в Новосибирске по 3061 рублей. Для этого нужно разместить заказ через сайт, указав нужный пункт самовывоза. Если лежит в торгово-выставочных залах в недостаточном количестве — мы закажем у поставщика TDM остаток от требуемого или всю партию целиком. Может потребоваться предварительная оплата. Цена актуальна на дату просмотра. Остатки актуальны на 31.05.25
