Инструкция, презентация, анимация – и вы сконфигурируете свой частотный преобразователь!
У Schneider Electric Russia появилась удобная инструкция на русском языке по подключению Altivar Easy 310 для щитов «СВ» с программируемыми логическими контроллерами Modicon M172 Performance и M171 Optimized.
С информацией об особенностях линейки, областях применения и возможностях преобразователей можно ознакомиться в презентации об Altivar 310.
FAQ-видео, снятые командой технических экспертов Schneider Electric, позволят с легкостью разобраться во всех тонкостях настройки.
ATV310: ЗАДАННЫЕ СКОРОСТИ
ATV310: управление от клеммника, задание частоты от навигатора
Заводская конфигурация
Преобразователь Altivar 31 настроен на заводе для наиболее распространенных применений:
• Дисплей: преобразователь готов (rdY), когда двигатель остановлен, а опорная частота двигателя отображается во время его работы.
• Частота питания двигателя (bFr): 50 ц.
• Приложение с постоянным крутящим моментом, бездатчиковое управление вектором потока. (УФТ = n).
• Метод нормального останова с установленной рампой замедления (Stt = rMP).
• Метод остановки в случае неисправности: остановка выбегом.
• Время разгона/торможения (ACC, dEC): 3 с.
• Низкая скорость (LSP): 0 ц.
• Высокая скорость (HSP): 50 ц.
• Тепловой ток двигателя (ItH) равен номинальному току двигателя (в зависимости от типа привода).
• Ток динамического торможения (SdC1) составляет 0,7 номинального тока преобразователя в течение 0,5 с.
• Автоматическая регулировка рампы в случае перенапряжения при торможении.
• Отсутствие автоматического перезапуска в случае сбоя.
• Частота переключения 4 кГц.
• Цифровые входы:
— LI1, LI2 (2 направления вращения): 2-проводное управление изменением состояния, LI1 = вращение вперед, LI2 = вращение назад, недоступно для серии ATV 31ppppppA.
— LI3, LI4: 4 опорные скорости (скорость 1 = опорная скорость или LSP, скорость 2 = 10 Гц, скорость 3 = 15 Гц, скорость 4 = 20 Гц).
— LI5 — LI6: не активирован (не назначен).
• Аналоговые входы:
— AI1: задание скорости 0–10 В, не активно (не назначено) для ATV серии 31ppppppA.
— AI2: дополнительный ввод скорости 0±10В.
— AI3: 4-20 мА не активирован (не назначен).
• Реле R1: контакт размыкается при неисправности (или когда привод обесточен).
• Реле R2: не активировано (не назначено).
• Аналоговый выход AOC: 0-20 мА, не активирован (не назначен).
Схема подключения преобразователя
- Сетевой дроссель по выбору (одно- или трехфазный)
- Контакты реле неисправности для дистанционного контроля состояния преобразователя
Переключатель дискретных входов
Этот переключатель назначает соединение общего вывода дискретных входов с 0 В, 24 В или ни с чем.
Программирование параметров ПЧ
Доступ к меню
Пример изменения параметров
Конфигурирование параметра bFr
Этот параметр можно изменять только при остановленном двигателе и при отсутствии команды пуска.
Настроечное меню SEt-
Настроечные параметры можно менять на ходу и при остановке.
Меню привода drC-
Параметры устанавливаются только при остановленном двигателе и отсутствии команды пуска, за исключением параметра tUn, который может запустить двигатель.
Оптимизация производительности привода достигается за счет:
— введение в меню Drive значений с шильдика;
— включение автоматической регулировки (для стандартного асинхронного двигателя).
Меню входов-выходов I-O-
Параметры настраиваются только при остановленном двигателе и при отсутствии команды пуска.
Меню контроля SUP-
Параметры доступны на ходу и при остановке.
Некоторые функции включают множество параметров. Чтобы упростить программирование и избежать утомительного просмотра параметров, эти функции сгруппированы в подменю.
Подменю, как и меню, обозначаются тире справа от кода, например: LIF-.
Во время работы преобразователя на экран выводится значение одного из контролируемых параметров. По умолчанию отображается выходная частота напряжения, подаваемого на двигатель (параметр rFr). Когда отображается новый требуемый параметр управления, требуется длительное нажатие (2 с) на кнопку ENT, чтобы подтвердить изменение параметра и сохранить его. После этого значение этого параметра будет отображаться в рабочем режиме (даже после отключения питания).
Если новый выбор не подтверждается долгим нажатием клавиши ENT, дисплей вернется к предыдущему параметру после отключения питания.
Примечание. После сбоя сети или сбоя питания всегда отображается параметр состояния инвертора (например, rdY). Выбранный параметр будет отображаться после подачи команды запуска.
Примечание: Полный список параметров доступен в файле в конце страницы.
Список ошибок и способы устранения
Сбрасываемые неисправности
| Неисправность | Возможная причина | Процедура проверки |
| COF Неисправность CANopen | • Обрыв связи по шине CANopen | Проверьте коммуникационную линиюОбратитесь к специальной документации |
| CrF Зарядная цепь конденсаторов | • Неисправность управления реле нагрузки или повреждение нагрузочного сопротивления | • Замените преобразователь |
| EEF Неисправность EEPROM | • Неисправность внутренней памяти | Проверьте окружение (электромагнитную совместимость) Замените преобразователь |
| InF Внутренняя неисправность | К.З. источника 10 В Внутренняя неисправность | Проверьте цепи, подключенные к источнику 10 ВПроверьте подключение входов AI1 и AI2 и подключение к разъему RJ45 • Проверьте окружение (электромагнитную совместимость) Замените преобразователь |
| LFF Обрыв сигнала 4-20 мA | • Обрыв задания 4-20 мA на входе AI3 | • Проверьте подключение на входе AI3 |
| ObF Перенапряжение при торможении | • Слишком быстрое торможение или активная приводная нагрузка | Увеличьте время торможения Подключите, если это необходимо, тормозной модуль и сопротивлениеАктивизируйте функцию brA, если она совместима с применением |
| OCF Перегрузка по току | Параметры меню SEt- и drC- не корректныСлишком большой момент инерции или приводная нагрузкаМеханическая блокировка ротора | Проверьте параметры SEt- и drC- • Проверьте правильность выбора системы ПЧ-двигатель-нагрузкаПроверьте состояние механизма |
| OHF Перегрузка преобразователя | • Слишком высокая температура преобразователя | • Проверьте нагрузку двигателя, вентиляцию ПЧ, его окружение. Дождитесь его охлаждения для перезапуска |
| OLF Перегрузка двигателя | Срабатывание тепловой защиты из-за длительной перегрузкиОшибочное значение параметра rSC | Проверьте настройку ItH (стр. 11) тепловой защиты, нагрузку двигателя. Дождитесь его охлаждения для перезапускаПовторите измерение параметра rSC (стр. 13) |
| OPF Обрыв фазы двигателя | Обрыв фазы на выходе ПЧВыходной контактор разомкнутДвигатель не подключен или слишком мала мощностьВнезапная неустойчивость тока двигателя | Проверьте подключение ПЧ к двигателюВ случае использования выходного контактора настройте OPL на OAC (см. CD-ROM, меню FLt-)Испытание с двигателем малой мощности или без него: OPL = no (см. CD-ROM, меню FLt-)Проверьте и оптимизируйте параметры UFr (стр. 11), UnS и nCr (стр. 13) и сделайте автоподстройку tUn (стр. 14) |
| Неисправность | Возможная причина | Процедура проверки |
| OSF Перенапряжение | Очень высокое напряжение питанияСетевые возмущения | • Проверьте напряжение сети |
| PHF Обрыв фазы сетевого питания | Обрыв фазыИспользование однофазного питания для трехфазного ПЧ ATV31 • Несбалансированная нагрузка. Защита срабатывает только при нагрузке | Проверьте подключение силового питания и предохранителиИспользуйте трехфазную сетьЗаблокируйте неисправность установкой IPL = nO (см. CD-ROM) |
| SCF Короткое замыкание двигателя | Короткое замыкание или замыкание на землю на выходе ПЧБольшой ток утечки на землю на выходе ПЧ при параллельном под-ключении нескольких двигателей | Проверьте соединительные кабели между ПЧ и двигателем и изоляцию двигателяУменьшите частоту коммутацииДобавьте индуктивность, последовательно с двигателем |
| SLF Неисправность Modbus | Обрыв связи по шине Modbusназначение выносного терминала (LCC = YES) и отключенный терминал | Проверьте коммуникационную линиюОбрыв связи по шине Modbus • Проверьте связь с выносным терминалом |
| SOF Сверхскорость | • Неустойчивость или слишком большая приводная нагрузка | Проверьте параметры двигателя, коэффициенты усиления и усточивостиДобавьте тормозное сопротивлениеПроверьте правильность выбора системы ПЧ-двигатель-нагрузка |
| tnF Ошибка автоподстройки | Специальный двигатель или мощность двигателя не соответствует мощности преобразователяДвигатель не подключен | Используйте закон L или P (см. UFt, стр. 14) Проверьте наличие двигателя при автоподстройкеПри использовании выходного контактора замкните его при автоподстройке |
Неисправности, которые сбрасываются самостоятельно при исчезновении причины
| Неиспрвность | Возможная причина | Процедура проверки |
| CFF Неправильная конфигурация | • Текущая конфигурация не правильна | • Возвратитесь к заводским настройкам или загрузите ранее сохраненную подходящую конфигурацию. См. параметр FCS меню drC-, стр. 15 |
| CFI Ошибочная конфигурация, загруженная по сети | • Ошибочная конфигурация. Загруженная по сети конфигурация не соответствует ПЧ | Проверьте ранее загруженную конфигурациюЗагрузите подходящую конфигурацию |
| USF Недонапряжение | Слишком слабая сетьКратковременное снижение питанияНеисправность зарядного сопротивления | Проверьте напряжение и параметр напряженияЗамените преобразователь |
Скачать полную инструкцию.
RU
Altivar 310 — Преобразователи частоты Altivar Easy 310 предназначены для управления трехфазными асинхронными электродвигателями с напряжением питания от 380 до 460 В и мощностью от 0.37 до 11 кВт.
Компактные габариты, прочная конструкция, простота установки и ввода в эксплуатацию, основанная на принципах Plug & Play, интегрированные прикладные функции и макроконфигурации обеспечивают надежную работу как в промышленных технологических установках, так и в оборудовании для широкого круга потребителей.
Современная концепция изделия позволяет предложить Altivar Easy 310 как надежное и экономичное решение разработчикам и изготовителям комплектного оборудования (OEM).
Разработка преобразователя частоты осуществлялась с использованием только качественных комплектующих, реализованные технические решения гарантируют длительный срок эксплуатации.
Характеристики:
-
Сетевое питание: 380…480 В, 3 фазы
-
Уровень защиты: IP 20
-
Диапазон регулирования: 0,5…400 Гц
-
Тормозной момент: более 80% без тормозных резисторов
-
Переходный перегрузочный момент: 150…170 % номинального момента двигателя, в зависимости от типоразмера ПЧ.
-
Встроенный фильтр электромагнитной совместимости: Нет
-
Встроенные коммуникации: Modbus
-
Соответствует международным стандартам и сертификациям: UL, CSA, C-Tick и NOM
Прикладные функции:
-
Пропуск частотных окон
-
Заданные скорости
-
ПИД-регулятор
-
Профиль кривых разгона и торможения (S-образная, U-образная кривая, переключение темпов)
-
Пошаговая работа
-
Быстрее-медленнее вокруг задания
-
Остановка на выбеге, быстрая остановка
-
Автоматический подхват на ходу с поиском скорости
Управление электроприводом:
-
Переключение каналов управления (раздельное или совместное)
-
Выбор канала задания
-
Запрет реверса
-
Локальная форсировка
-
Сохранение и восстановление конфигурации
Функции защиты и диагностики:
-
Определение недогрузки и перегрузки процесса
-
Эксплуатация:
-
Ограничение доступа к панели при помощи пароля
-
Назначение дискретных и аналоговых входов/выходов
-
Конфигурация отображения
-
Возможность контроля состояния дискретных входов на панели преобразователя частоты
-
Отображение основных параметров (наличие питания, продолжительность процесса, …)
-
Просмотр последних 4 неисправностей, журнал ошибок
-
-
По артикулам
-
Везде
-
Все
-
Schneider Electric
Количество HW-аппаратных последовательных интерфейсов RS-485
:
С оптическим интерфейсом
:
Поддержка протокола PROFIBUS
:
Поддержка протокола MODBUS
:
Поддержка протокола для других системных шин
:
Возможна работа в четырех квадрантах
:
Тип преобразователя частоты переменного тока
:
Преобразователь в режиме источника напряжения
Количество фаз на выходе
:
Максимальная выходная частота
:
Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении
:
Относительный симметричный допустимый предел напряжения сети
:
Относительное симметричное допустимое отклонение частоты сети
:
Поддержка протокола PROFINET IO
:
Максимальное напряжение на выходе
:
Номинальный выходной ток
:
Вся продукция соответствует ГОСТ.
Надёжный интернет-магазин —
выгодные покупки!
Своевременное исполнение заказов.
- Технические характеристики
| Ширина: | 140 |
| Высота: | 151 |
| Глубина: | 184 |
| С блоком управления: | Да |
| Количество HW-аппаратных последовательных интерфейсов RS-485: | 1 |
| Количество HW-аппаратных интерфейсов USB: | 0 |
| С оптическим интерфейсом: | Нет |
| Поддержка протокола PROFIBUS: | Нет |
| Поддержка протокола MODBUS: | Да |
| Поддержка протокола для других системных шин: | Нет |
| Степень защиты IP: | IP20 |
| Соединение с пк: | Нет |
| Напряжение сети с: | 380 |
| Напряжение сети по: | 460 |
| Частота сети: | 50/60 Гц |
| Возможна работа в четырех квадрантах: | Да |
| Количество HW-аппаратных интерфейсов PROFINET: | 0 |
| Тип преобразователя частоты переменного тока: | Преобразователь в режиме источника напряжения |
| Количество фаз на выходе: | 3 |
| Количество фаз на входе: | 3 |
| Максимальная выходная частота: | 400 |
| Максимальная выходная мощность при линейной нагрузке при номин.выход.напряжении: | 4 |
| Относительный симметричный допустимый предел напряжения сети: | 10 |
| Относительное симметричное допустимое отклонение частоты сети: | 5 |
| Поддержка протокола PROFINET IO: | Нет |
| Максимальное напряжение на выходе: | 460 |
| Номинальный выходной ток: | 9.5 |
Уважаемые покупатели! На сайте указана розничная цена!!! По оптовым ценам и скидкам уточняйте у наших менеджеров по телефону 8(499)213-00-79. Также вы можете ознакомиться с этой информацией в прайс-листах.
- Каталог
- Электрооборудование
- Частотные преобразователи
- SCHNEIDER ELECTRIC
- ATV310HU40N4E; Altivar 310 Частотный преобразователь 4кВт 380В 3ф

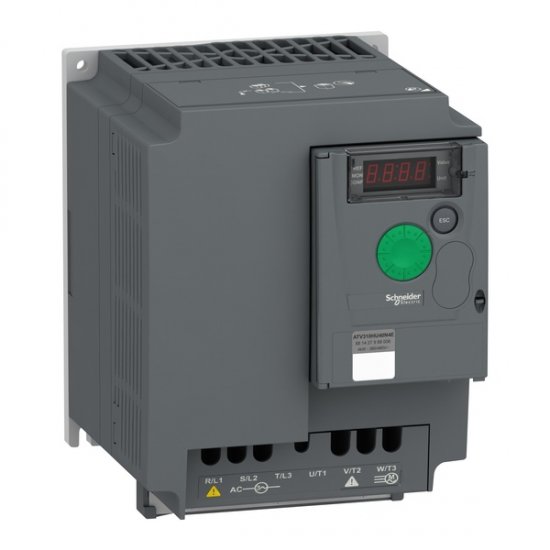

ATV310HU40N4E; Altivar 310 Частотный преобразователь 4кВт 380В 3ф Schneider Electric
72 000 руб.
Производитель:
SCHNEIDER ELECTRIC
Код товара: 177924-32
Артикул: SE_ATV310HU40N4E
Наличие: Есть в наличии
Купить в 1 клик
Пожалуйста, укажите имя и свой номер телефона, чтобы мы могли связаться с Вами
Описание
Отзывы (0)
Оплата и доставка
ATV310HU40N4E; Altivar 310 Частотный преобразователь 4кВт 380В 3ф купить оптом и в розницу. Выгодная цена на продукцию французской компании Schneider Electric. Посмотрите больше вариантов по вашему запросу в разделе Частотные преобразователи или отправьте запрос на order@ledgoods.ru.
ПАРАМЕТРЫ |
|
| Артикул производителя | ATV310HU40N4E |
| Категория | Частотные преобразователи |
| Производитель | Schneider Electric |
| Ед.измерения | шт. |
| Степень защиты, IP | IP20 без панели-заглушки на верхней части IP41 верхний |
| Серия | ПЧ Экономичные ALTIVAR 310/610 |
| Номинальное напряжение, В | 380 |
| Частота, Гц. | 50/60 |
| Вес, кг. | 1.8 кг |
| Ширина, мм | 140 мм |
| Кратность | 1 шт |
| Упаковка, шт. | 1 шт |
| Страна | Франция |
| Высота, мм | 151 мм |
| Глубина, мм | 184 мм |
| Ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| Максимальная рабочая температура | -10…55 °C без ухудшения номинальных значений55…60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C |
| Тип серии | ATV310 |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола EtherNet/IP | Нет |
| Тип устройства или его аксессуаров | Привод с регулируемой частотой вращения |
| Страница каталога производителя | https://www.se.com/ru/ru/product/ATV310HU40N4E/ |
| Тип изделия | Частотный преобразователь (преобразователь частоты) |
| Количество фаз | 3 |
| Количество входных фаз | 3 |
| Количество выходящих фаз | 3 |
| Степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 |
| Стандарты | EN/IEC 61800-5-1EN/IEC 61800-3 |
| Расширенное описание | Интеллектуальные реле без дисплея серии Zelio Logic Schneider Electric; наряжение питания — 100240 В пер.тока; кол-во входов/выходов — 12; кол-во дискретных входов — 8; кол-во релейных выходов — 4; имеются часы реального времени; программируется с помощью Zelio Soft 2. |
Написать отзыв
Ваше Имя:
Ваш отзыв:
Внимание: HTML не поддерживается! Используйте обычный текст.
Оценка: Плохо
Хорошо
Введите код, указанный на картинке:
Заказ
Заказать товар можно:
-
Нажать на кнопку «КУПИТЬ или КУПИТЬ В 1 КЛИК» на странице товара и заполнить форму.
-
Оставить телефон на обратный звонок (вверху сайта рядом с телефоном).
- Работаем с физическими и юридическими лицами.
-
Обработка заявок с 09.00 до 20.00 часов ежедневно.
Оплата. Безналичный расчёт с юридическими лицами
-
На основании Вашей заявки мы оформляем счёт на оплату и отправляем Вам электронную почту.
-
Полученный счёт может быть оплачен в течение 3 (трёх) банковских дней.
-
Если Вы не оплатили счёт в течение 3 (трёх) банковских дней, то необходимо связаться с нами для проверки цены и остатка товара.
-
Оплата. Безналичный расчёт с физическими лицами
Отправьте на электронную почту order@ledgoods.ru Вашу фамилию, имя и отчество. -
На основании заявки формируется счёт на оплату и отправляется на Вашу электронную почту.
-
Полученный счёт должен быть оплачен в течение 3 (трёх) банковских дней.
Если Вы не оплатили счёт в течение 3 (трёх) банковских дней, то необходимо связаться с нами для уточнения цены, наличия и сроков поставки товара. -
Также можно отправить деньги с банковской карты на наш счет.
-
Отсканируйте или сфотографируйте банковскую квитанцию об оплате и отправьте на нашу электронную почту order@ledgoods.ru
Самовывоз товара -
Самовывоз производится по адресу: г. Москва, Россошанский проезд, д.2 к1 с 09.00 до 18.00 часов по рабочим дням.
-
При себе иметь оригинал доверенности с подписями и печатью (для физических лиц — паспорт).
-
Перед посещением нашего Пункта выдачи обязательно свяжитесь с нами по уточнению даты и времени готовности товара.
Сроки получения товара
-
Получение товара из Пункта выдачи через 1-3 рабочих дня (в зависимости от суммы заказа) после поступления денег на расчетный счет.
-
О готовности товара по Вашему счету к отгрузке мы сообщим письмом на Вашу электронную почту.
Доставка по Москве и Московской области
-
Пешим курьером — 500 руб. (за МКАД + 50 рублей за каждый 1 км.) при заказе менее 5000 руб. доставка — 1500 руб.(за МКАД + 50 рублей за каждый 1 км.)
-
Легковым автомобилем — 1500 руб. (за МКАД + 50 рублей за каждый 1 км.)
-
Грузовым автомобилем — 2500 руб. (за МКАД + 50 рублей за каждый 1 км.)
Доставка Транспортными Компаниями
Мы работаем с транспортными компаниями:
-
СДЭК
-
ПЭК
-
Деловые линии
-
Ваша транспортная компания
Для заказа доставки через транспортную компанию необходимо сообщить:
-
адрес доставки
-
часы работы
-
название организации
-
ФИО и телефоны контактного лица
Обмен товара
- Важно! Возврат и обмен товара строго в течение 14 дней со дня получения!
- Обмен товара ненадлежащего качества производится после согласования с менеджером.
- Обмен товара надлежащего качества производится только после оплаты Покупателем транспортных расходов до Пункта выдачи Поставщика до Москвы.
- Данный обмен производится, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства и упаковка.
Преобразователи частоты Altivar Easy 310 могут эксплуатироваться с различными типами двигателей и характеристиками нагрузок.
Отличительные особенности:
Управление электродвигателем: векторное, скалярное по двум точкам и квадратичное.
Форсировка момента. Уменьшение шума. Ограничение тока. Автоматическое динамическое торможение.
ПИД-регулятор.
Профиль кривых разгона и торможения (S-образная, U-образная кривая, переключение темпов).
Определение недогрузки и перегрузки процесса.
Назначение дискретных и аналоговых входов/выходов. Возможность контроля состояния дискретных входов на панели преобразователя частоты.
Просмотр последних 4 неисправностей, журнал ошибок.
Степень защиты IP 20 (IP 41 в верхней части преобразователя частоты).
Встроенный порт RJ45 для подключения к шине Modbus (интерфейс RS 485). Используется протокол Modbus RTU.
Дискретные входы могут конфигурироваться для работы с положительной (source) или отрицательной (sink) логикой, поддерживаемой большинством ПЛК.
| Основные характеристики | |
|---|---|
| Серия | Easy Altivar 310 |
| Тип продукта | Преобразователь частоты |
| Специальная область применения продукта | Простая машина |
| стиль сборки | С радиатором |
| Краткое название устройства | ATV310 |
| Число фаз | Трехфазный |
| [Us] номинальное напряжение сети | 380…460 В — 15…10 % |
| мощность двигателя, кВт | 4 кВт |
| мощность двигателя, л.с. | 5,5 лс |
| Уровень шума | 50 дБ |
| Дополнительные характеристики | |
|---|---|
| Назначение продукта | Асинхронные электродвигатели |
| Количество в одном комплекте | Комплект из 1 шт. |
| фильтр помех | Без ЭМС фильтра |
| Тип охлаждения | Встроенный вентилятор |
| частота сети питания | 50/60 Гц +/- 5 % |
| Протокол порта передачи данных | Modbus |
| тип разъема | RJ45 (на лицевой панели) для Modbus |
| физический интерфейс | 2х проводный RS 485 для Modbus |
| кадр передачи | RTU для Modbus |
| Скорость передачи | 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с |
| кол-во адресов | 1…247 для Modbus |
| служба обмена данными | Регистр временного хранения считывания (03) 29 слов Записать единичный регистр (06) 29 слов Составные регистры записи (16) 27 слов Составные регистры чтения/записи (23) 4/4 слов Считать идентификацию устройства (43) |
| линейный ток | 11,4 А |
| полная мощность | 9,1 кВ·А |
| предполагаемый линейный Isc | 5 кА |
| непрерывный выходной ток | 9,5 А в 4 kHz |
| макс. переходной ток | 14,3 А для 60 с |
| рассеиваемая мощность, Вт | 102,72 Вт при In |
| выходная частота привода | 0,5…400 Гц |
| номинальн. частота коммутации | 4 кГц |
| частота коммутации | 2…12 kHz регулируем. |
| диапазон скоростей | 1…20 |
| переходная перегрузка по вращающему момент | 170…200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя |
| тормозной момент | До 150 % номинального момента двигателя с тормозным резистором при высокой инерции До 70 % номинального момента двигателя без тормозного резистора |
| Профиль управления асинхронным электродви | Квадратичная функция напряжение/частота Коэффициент энергосбережения Бессенсорное векторное управление |
| компенсация проскальзывания вала двигател | Регулируем. Регулируем. |
| выходное напряжение | 380…460 В трехфазный |
| электрическое соединение | Зажим, зажимная способность: 2,5…4 мм² (L1, L2, L3, PA/+, PB, U, V, W) |
| Момент затяжки | 1,2…1,4 Н·м |
| изоляция | Между цепями питания и управления |
| питание | Внутреннее питание для регулировочного потенциометра: 5 В (4,75…5,25 В)постоянный ток, <10 мА с защита от перегрузки и короткого замыкания Внутреннее питание для логических входов: 24 В (20,4…28,8 В)постоянный ток, <100 мА с защита от перегрузки и короткого замыкания |
| Количество аналоговых входов | 1 |
| Тип подключения | Задаваемый ток AI1 0…20 mA 250 Ом Задаваем. напряжение AI1 0…10 V 30 кОм Задаваем. напряжение AI1 0…5 V 30 кОм |
| количество дискретных входов | 4 |
| тип дискретного входа | Программируемый LI1…LI4 24 V 18…30 V |
| тип дискретных входов | Отрицательная логика (приемник), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм Положительная логика (источник), 0…< 5 В (состояние 0), > 11 В (состояние 1) |
| длительность выборки | 10 мс для аналоговый вход 20 мс, допуск +/- 1 ms для логический вход |
| ошибка линеаризации | +/- 0,3 % от максимального значения для аналоговый вход |
| Количество аналоговых выходов | 1 |
| тип аналогового выхода | AO1 напряжение, задаваемое программным способом: 0…10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0…20 mA, полное сопротивление: 800 Ом, разрешение 8 бит |
| количество дискретных выходов | 2 |
| тип дискретного выхода | Логический выход LO+, LO- Защищенный релейный выход R1A, R1B, R1C 1 переключающ. |
| минимальный коммутируемый ток | 5 мА в 24 В пост. ток для логическое реле |
| макс. коммутируемый ток | 2 А в 250 В пер. ток в индуктивн. загрузка cos phi = 0,4 L/R = 7 мс для логическое реле 2 А в 30 В пост. ток в индуктивн. загрузка cos phi = 0,4 L/R = 7 мс для логическое реле 3 А в 250 В пер. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле 4 А в 30 В пост. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле |
| программы ускорения и замедления | Линейно от 0…999.9 с S Линейно от 0…999.9 с |
| торможение до остановки | При помощи прикладывания постоянного тока, <30 с |
| тип защиты | Повышенное напряжение линии питания Повышенное напряжение питания Сверхток между выходной фазой и землей Защита от перегрева Короткое замыкание между фазами двигателя При обрыве фазы на входе в трехфазных Тепловая защита двигателя от привода посредством непр |
| разрешение по частоте | Аналоговый вход: АЦП 10-разрядный Дисплейный блок: 0,1 Гц |
| постоянная времени | 20 мс +/- 1 ms для изменения опорного значения |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Высота | 151 мм |
| Ширина | 140 мм |
| Глубина | 184 мм |
| Вес нетто | 1,8 кг |
| Условия эксплуатации | |
|---|---|
| Электромагнитная совместимость | Испытание на невосприимчивость к коммутационным поме — контрольный уровень: уровень 4 в соответствии с EN/IEC 61000-4-4 Испытание стойкости к с электролитическому разряду — контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-2 Стойкость к наведенным помехам — контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-6 Испытание на стойкость к радиочастотным помехам — контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-3 Испытание на стойкость к провалам и кратковременным и в соответствии с EN/IEC 61000-4-11 Испытание невосприимчивости к импульсным помехам — контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-5 |
| Стандарты | EN/IEC 61800-5-1 EN/IEC 61800-3 |
| Степень защиты IP | IP20 без панели-заглушки на верхней части IP40 верхний |
| Степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 |
| Характеристики окружающей среды | Стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3 Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 |
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
| относительная влажность | 5…95 % без образования конденсата в соответствии с IEC 60068-2-3 5…95 % без падения капель воды в соответствии с IEC 60068-2-3 |
| Температура окружающей среды при хранении | -25…70 °C |
| Рабочая температура окружающей среды | -10…55 °C без ухудшения номинальных значений 55…60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый допол |
| Рабочая высота | <= 1000 м Без ухудшения номинальных значений |
| Тип упаковки | |
|---|---|
| Тип упаковки 1 | PCE |
| Кол-во единиц в упаковке | 1 |
| Вес упаковки | 2,15 кг |
| Высота упаковки 1 | 19 см |
| Ширина упаковки 1 | 18,5 см |
| Длина упаковки 1 | 23 см |
| Тип упаковки 2 | S03 |
| Количество штук в упаковке 2 | 2 |
| Вес упаковки 2 | 4,981 кг |
| Высота упаковки 2 | 30 см |
| Ширина упаковки 2 | 30 см |
| Длина упаковки 2 | 40 см |
| Гарантия на оборудование | |
|---|---|
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
Общие правила предоставления гарантийного обслуживания
На всю продукцию интернет-магазина предоставляется гарантия производителей. Гарантийное обслуживание осуществляется в официальных сервисных центрах производителей. Гарантийным обслуживанием является бесплатное устранение недостатков продукции, возникших по вине изготовителя, при условии соблюдения покупателем правил хранения, транспортировки и эксплуатации, которые установлены изготовителем.
Срок гарантийного обслуживания зависит от вида продукции и конкретного производителя. Бесплатный гарантийный ремонт осуществляется только в том случае, если изделие будет признано неисправным по причине заводского дефекта, и только в течение срока, указанного в гарантийном талоне.
Гарантийное обслуживание не предоставляется в следующих случаях:
Повреждены защитные знаки компании-производителя;
Серийные номера на изделиях не соответствуют сведениям, обозначенным в гарантийном талоне;
Присутствуют следы ремонта изделия неуполномоченными лицами с нарушением требований производителя и норм техники безопасности;
Дефекты вызваны изменениями вследствие нарушения правил эксплуатации, а также правил и условий установки, подключения, адаптации под местные технические условия покупателя, хранения и транспортировки;
Изделие повреждено вследствие обстоятельств непреодолимой силы (пожаров, наводнений, землетрясений, замыкания электропроводки и т.д.);
Товар имеет выраженные механические или электрические повреждения;
Повреждение вызвано попаданием внутрь изделия посторонних предметов, веществ, жидкостей, насекомых или животных;
Были использованы расходные материалы, не соответствующие требованиям эксплуатации.
Особенности возврата товара для юридических лиц
Договорные отношения между продавцом (поставщиком) и покупателем-юридическим лицом регулируются нормами Гражданского кодекса РФ (параграф 3, гл. 30 «Поставка товаров»).
Пункт 1 ст. 513 ГК РФ предусматривает обязанность покупателя совершить все необходимые действия, обеспечивающие принятие товаров, поставленных в соответствии с договором поставки. Покупатель обязан принять товар в порядке, установленном правовыми актами и обычаями делового оборота при условии подписания спецификации на партию товара, в которой согласованы все существенные условия поставки. Покупать не вправе отказаться от приемки товара, соответствующего условиям договора.
В случае отказа покупателя от принятия поставленного товара у поставщика сохраняется право на обращение в суд с требованием обязать покупателя принять поставленный товар, соответствующий условиям договора.
У юридического лица отсутствуют основания для возврата товара, если иное не предусмотрено договором в случае, если продавец соблюдает следующие нормы:
Товар и документы на него передаются свободными от прав третьих лиц (ст. 460 ГК РФ);
Продавец обязан соблюсти условия о количестве (ст. 466 ГК РФ) и ассортименте товаров (ст; 468 ГК РФ);
Продавец несёт ответственность за передачу некомплектного товара (ст. 480 ГК РФ), а также товара без тары / упаковки либо в ненадлежащей таре / упаковке (ст. 475 ГК РФ).
