Блок автоматики FUBAG Startmaster BS 6600 (230V) двухрежимный для бензиновых станций. Однофазный.
Блок автоматики Startmaster представляет собой автоматическую систему управления электростанцией для организации резервного энергоснабжения потребителей электрической энергии при отключении основного источника питания. Блок автоматики предназначен для совместной работы с электростанциями Fubag, имеющими опцию автоматической работы и вынесенный на переднюю панель разъем для подключения блока.
Электростанции не имеющие такую опцию не могут быть использованы для совместной работы с блоком автоматики.

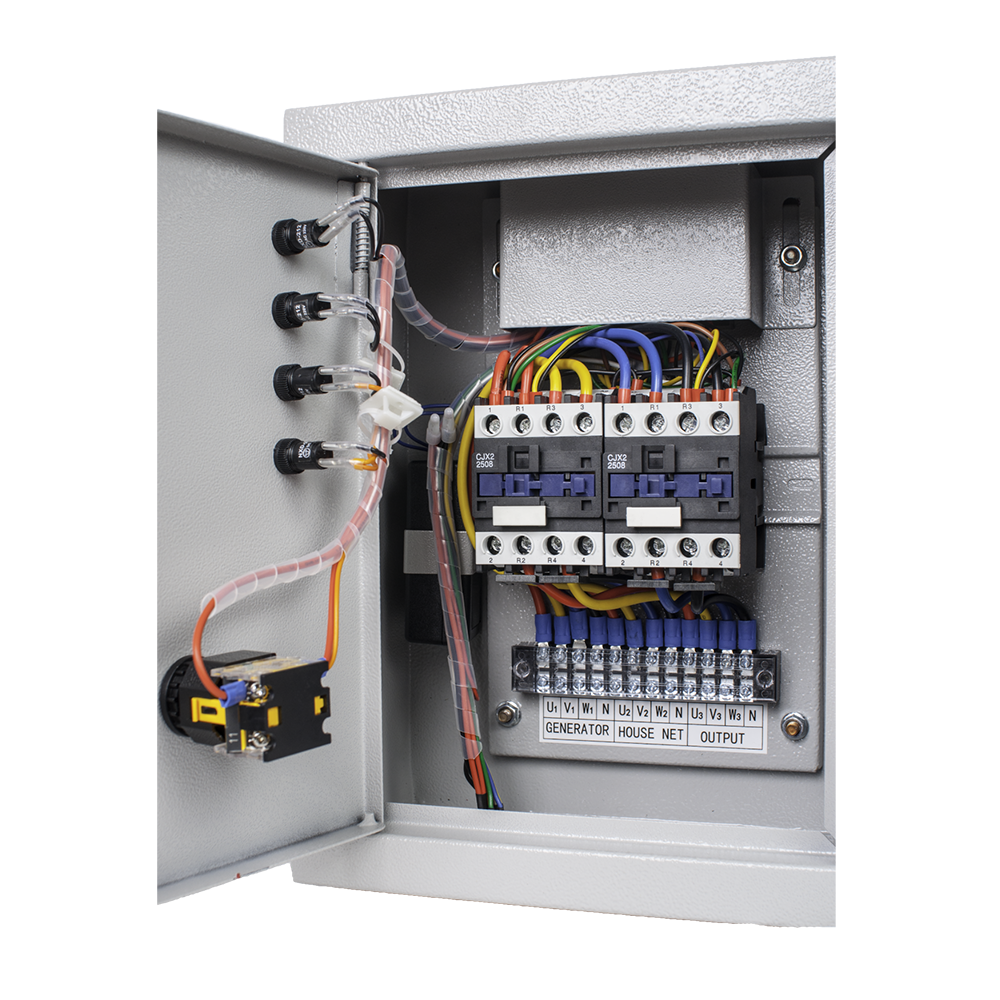

Конструктивно блок автоматики выполнен в металлическом корпусе с возможным креплением на стену. Соединение с электростанцией происходит с помощью специального кабеля управления (в комплекте) и силового провода. Подключение силового выхода электростанции, силового ввода электрической сети и резервируемых потребителей электрической энергии происходит при помощи винтовых клемм расположенных внутри блока.
На передней панели блока вынесены органы управления и индикации режимов работы:
• Переключатель режима работы (ручной/автоматический)
• Лампа индикации наличия напряжения основной электрической сети
• Лампа индикации наличия напряжения на выходе станции
• Лампа индикации автоматического режима
• Лампа индикации ошибки работы блока
Преимущества блока автоматики Fubag Startmaster BS 6600 (230V):
• 2 режима управления: ручной/авто
• Подзарядка аккумулятора при длительных простоях
• Возможность крепления на стену
• На переднюю панель установлен антивандальный замок
• Комплектуется кабелем -8м
Ваши преимущества при покупке блока автоматики Startmaster BS6600 Fubag (230V):
• Полный ассортимент аксессуаров и расходных материалов
• Самая полная информация о товаре
• Большая сеть сервисных центров
• 2 года бесплатного сервисного обслуживания
•Доставляем оборудование Fubag в минимальные сроки
• Квалифицированная онлайн консультация на сайте и по телефону горячей линии +7 495 660-03-00
• Возможность скачать инструкцию по эксплуатации на сайте
• Инструкция по применению блока автоматики Fubag Startmaster BS 6600
•Только оригинальная продукция
В комплект c блоком автоматики Fubag Startmaster BS 6600 входит:
• Кабель — 8 м
• Ключи – 2 шт.
• Инструкция
Опубликовано 24.05.2025

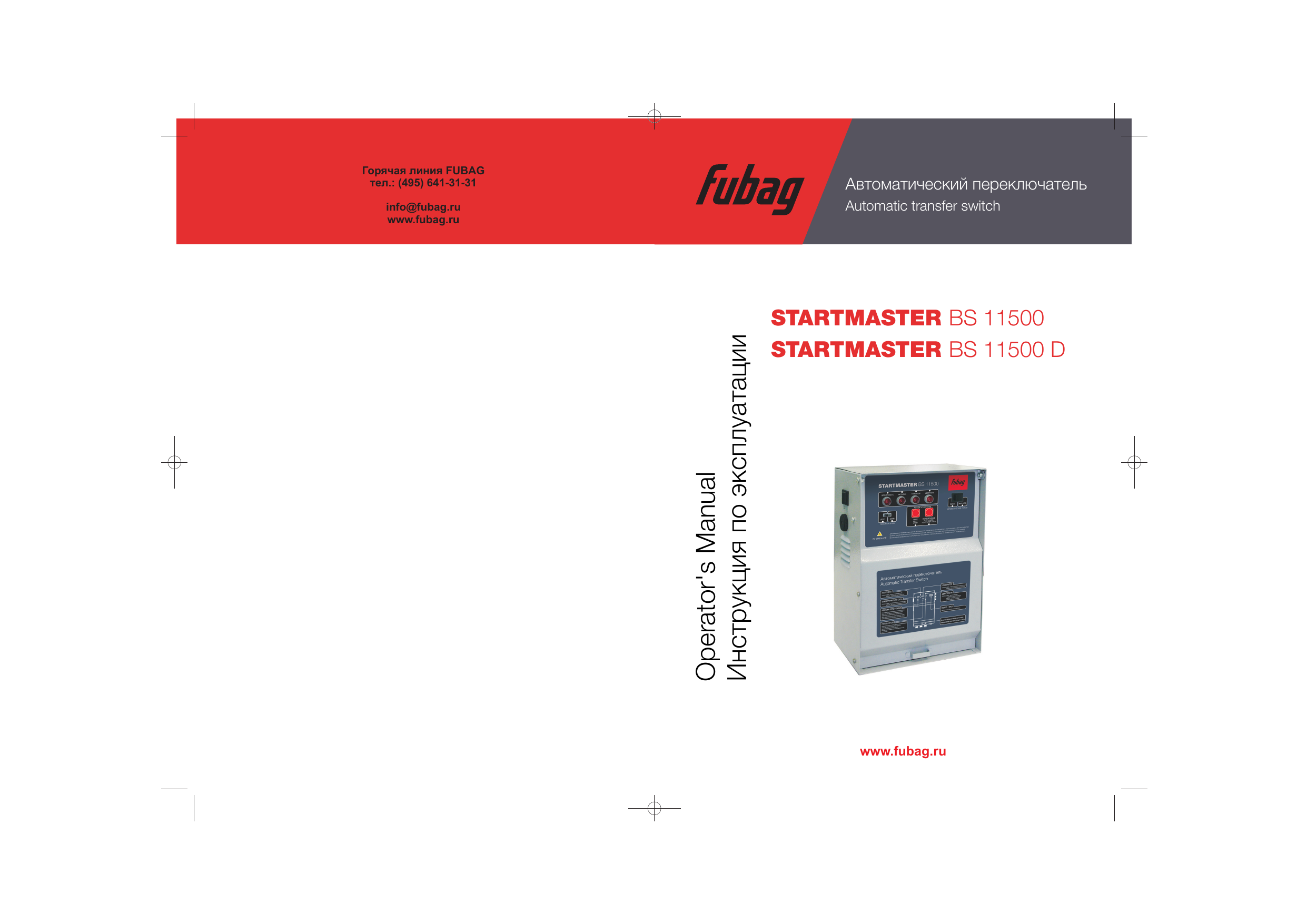

Купить Блок автоматики FUBAG Startmaster BS 11500 иллюстрации
Генератор с автозапуском Fubag —
Генератор с автозапуском Fubag — подключение к фотоизображения
Генератор с автозапуском Fubag — подключение к дому через
Блок АВР для генератора – фотки
Генератор Fubag. Подключение через АВР фотографии
Startmaster bs 6600 схема подключения — купить по низкой цене на фотокадры
Контроллер HJ_ATS (V1,2,3) плата управления для блока автоматики StartmasterBS 11500/11500 фотокартины
Драйвера и инструкция для Блок автоматики Fubag картинки
Генератор с автозапуском Fubag — подключение к изображения

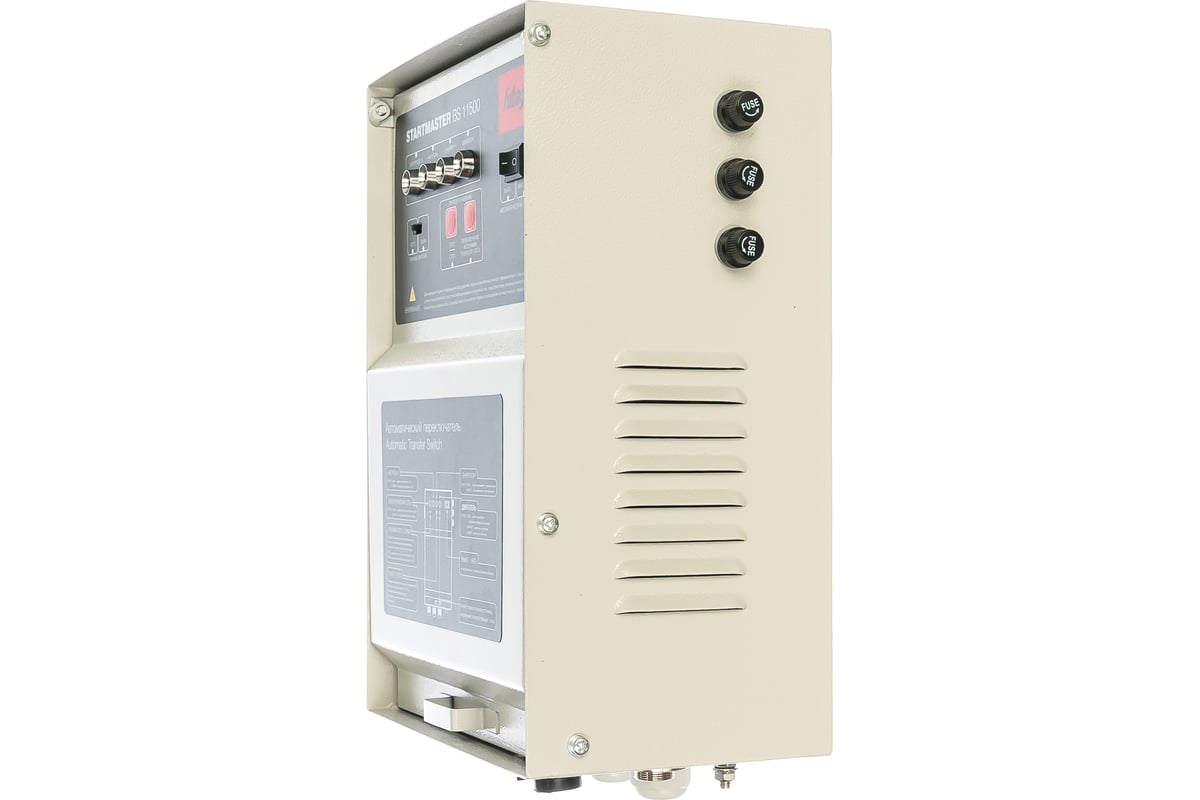

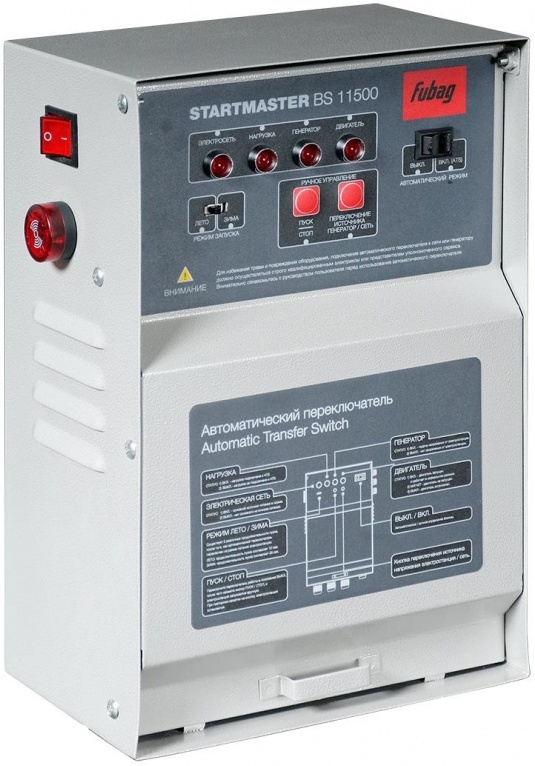

Блок автоматики Startmaster BS 11500 230V для бензиновых как выглядит
Антон Серов, автор
Привет всем! На этом сайте я делюсь своим увлечением — картами и схемами!
Люди сотни лет исследовали неизведанные территории, путешествовали по морям и землям, и все это благодаря картам!
Каждая точка на нашей планете скрывает свою уникальную историю. Давайте вместе отправимся в путешествие по миру карт!
Автоматический переключатель
Automatic transfer switch
STARTMASTER BS 6600
STARTMASTER BS 6600 D
Operator’s Manual
Инструкция по эксплуатации
www.fubag.ru
Инструкция по эксплуатации
www.fubag.ru
ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЛОКА АВТОМАТИКИ
ВНИМАТЕЛЬНООЗНАКОМЬТЕСЬ С ДАННОЙИНСТРУКЦИЕЙ.
К использованию и обслуживанию блока допускается только квалифицированный и
специально обученный персонал, ознакомленный сданной инструкцией.
В этой инструкции содержится описание, правила безопасности и вся необходимая
информация для правильной эксплуатации блока автоматики FUBAG. Сохраняйте данную
инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации и
обслуживанию.
1. Правила безопасности
— Схема блока содержит элементы и узлы, находящиеся под напряжением питающей сети.
Категорическизапрещаетсяработатьпри снятой передней панели блока.
— К работе с блоком допускаются лица, прошедшие обучение, инструктаж и проверку знаний
требований электробезопасности, имеющие квалификационную группу по
электробезопасностине ниже IIIи соответствующееудостоверение.
— Запрещено использование блока при отсутствии или неисправном заземлении. Перед
подключением аппарата проверьтеналичие и исправность заземления.
— Располагайте блок в помещении так, чтобы панель управления была легко доступна.
— Устанавливайтеблокна прочной, ровной поверхности.
— Внимательно изучите инструкцию поэксплуатации.
— Ремонт и техобслуживание должно проводиться только квалифицированным специалистом
сервисного центра.
2. Технические характеристики блокаавтоматики
Количество фаз – 1 модель 6600 ; 3(модель6600 )
Номинальный ток – модель6600 ; (модель6600 )
Номинальное напряжение центральной сети – 220/380 В;
Номинальное напряжение электростанции – В+/-10% модель 6600 ;
230В+/-10% / 400В+/-10%(модель6600 )
Частота – 50 Гц;
Напряжение зарядки аккумулятора – 13,2 В.
Требованияк условиям эксплуатации блока:
Высота над уровнем моря – не более 2000 м;
Температура эксплуатации – от+5 С до +40 С;
Относительная влажность – не более 85%.
Комплектность:
Блок автоматики – 1шт;
Кабель управления – 1шт
() D;
50A( ) 25A D ;
230 ( )
D;
OO
.
— 1 —
Loading…
Описание
Startmaster BS 6600 D 400v – блок автоматики Fubag, предназначенный для организации резервного энергоснабжения потребителей на время отключения основного источника питания. Блок автоматики можно эксплуатировать в двух режимах: ручном и автоматическом. В ручном режиме, управление ведется оператором.
В автоматическом режиме, блок непрерывно контролирует электрическую сеть на наличие напряжения. При критическом понижении или исчезновении которого блок запускает электростанцию в течение 5 сек. и останавливает, когда напряжение восстанавливается. Во время длительных простоев, блок автоматики Startmaster BS 6600 D Fubag поддерживает рабочий уровень заряда аккумулятора. Блок оснащен металлическим корпусом с ушками для крепления на стену. Комплектуется 8 метровым кабелем. Для защиты от вандализма предусмотрен замок. Блок автоматики Startmaster BS 6600 D Fubag разработан для совместной работы с трехфазными электростанциями FUBAG с разъемами для подключения автоматики моделей BS 6600 DA ES, BS 8500 DA ES, BS 11000 DA ES.
Производитель
FUBAG
Напряжение на выходе
400/230 В
Наличие аккумулятора
Нет
Информация о технических характеристиках, комплекте поставки и внешнем виде, может отличаться от указанной на сайте. Уточняйте эту информацию у менеджера при оформлении заявки. Если вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом по адресу content@kuvalda.ru
Основные характеристики
Назначение:
для контроля наличия напряжения в сети
Все характеристики
Блок автоматики FUBAG Startmaster BS 6600 D — аксессуар из списка дополнительного оснащения, который подходит к…
Перейти к описанию
Описание
Характеристики
Скачать
Отзывы
Блок автоматики FUBAG Startmaster BS 6600 D — аксессуар из списка дополнительного оснащения, который подходит к генераторам данного бренда мощностью до 10 кВт с индексом «DA» в наименовании. Эти установки поддерживают функцию автозапуска, оборудован трехфазным альтернатором переменного тока и бензиновым двигателем с электростартером. Устройство выполнено в металлическом корпусе, который может крепиться на стене, и комплектуется кабелем управления для подключения к генерирующей электроустановке.
Принцип действия
Встроенный в блок автоматики Startmaster BS 6600 D модуль управления контролирует уровень напряжения в энергосистеме и при его падении выполняет запуск подключенного трехфазного бензогенератора. После выхода электростанции на рабочий режим коммутационным устройством производится переключение потребителей на автономный источник питания. В случае восстановления централизованного электроснабжения автоматика осуществляет обратную перекоммутацию нагрузок и глушит двигатель генератора FUBAG, переводя его в дежурный режим.
Особенности
- Упрощенное управление – блок автоматики снабжен всего одной кнопкой для выбора автоматического или ручного режима работы.
- Визуальная сигнализация – о текущем состоянии системы оповещают световые индикаторы.
- Встроенный сетевой преобразователь осуществляет подзарядку аккумулятора бензоэлектростанции, поддерживая агрегат в постоянной готовности к вводу резерва.
Купить блок автоматики FUBAG Startmaster BS 6600 D, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
