Автоматика для распашных ворот somfy инструкция

привод для распашных ворот

SGS

501

1

SGS 501

6

7

1

4

5

2

3

ON/OFF

AUTO

PROG

x 1

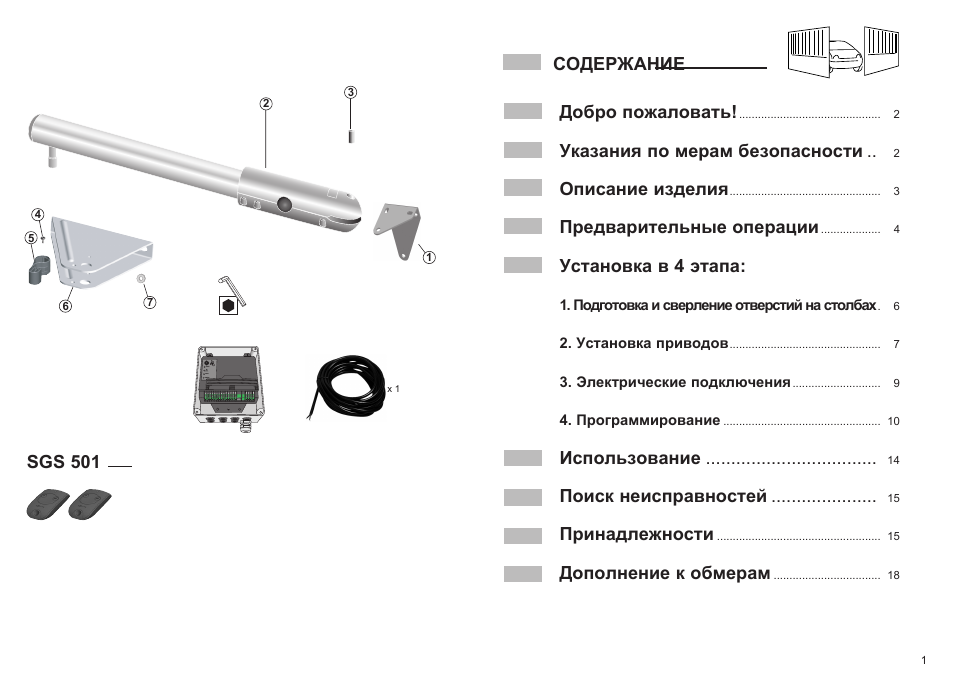

Содержание

добро пожаловать!

……………………………………… 2

Указания по мерам безопасности ..

2

описание изделия

………………………………………… 3

Предварительные операции

………………. 4

Установка в 4 этапа:

1. Подготовка и сверление отверстий на столбах

. 6

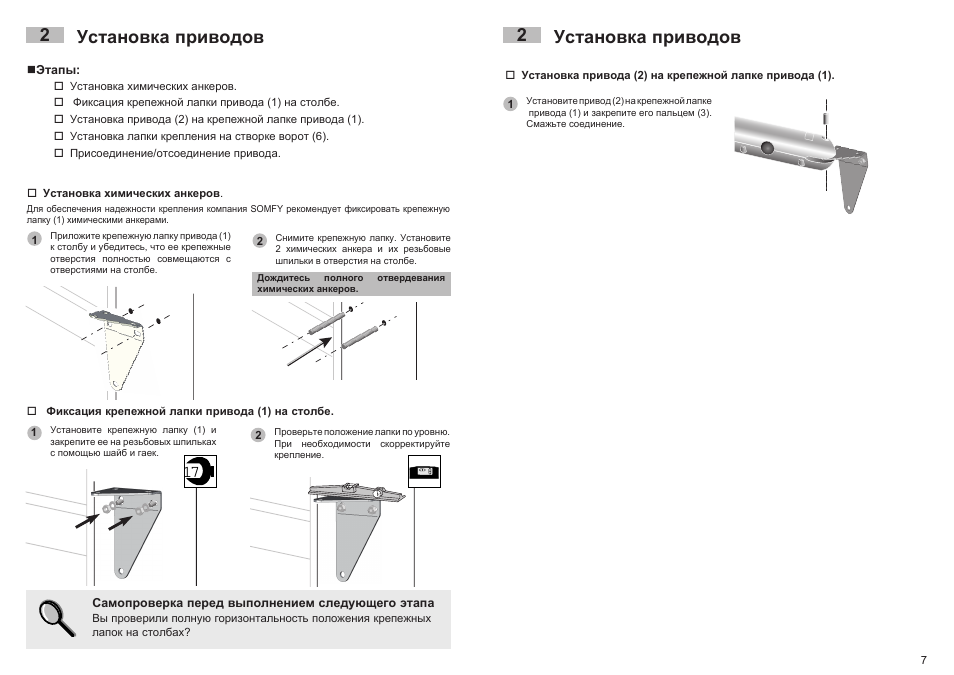

2. Установка приводов

………………………………………… 7

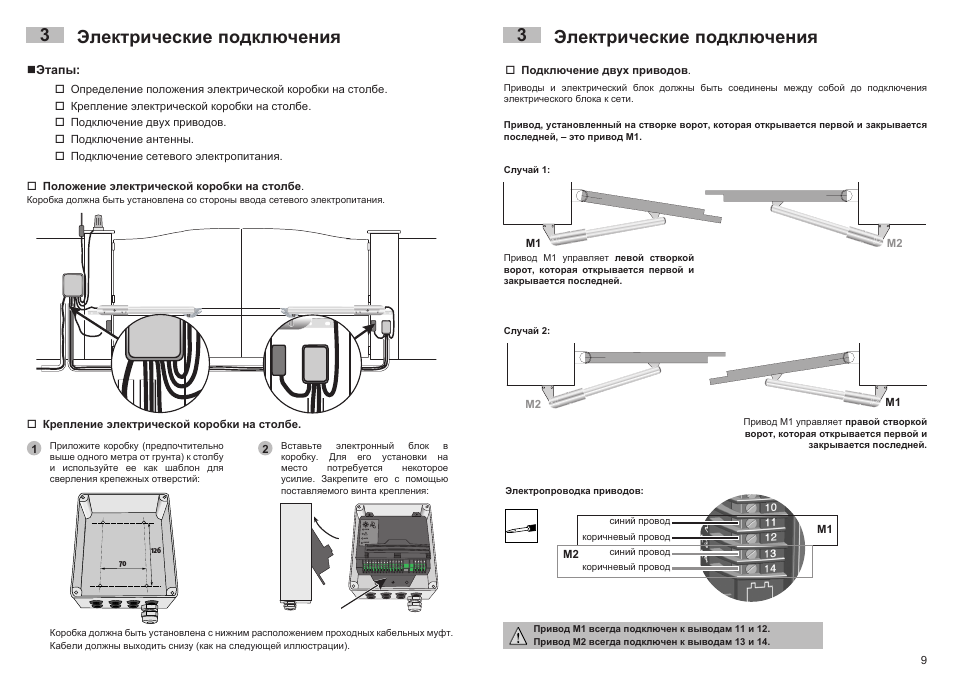

3. Электрические подключения

………………………. 9

4. Программирование

………………………………………….. 10

использование …………………………….

14

Поиск неисправностей …………………

15

Принадлежности

……………………………………………. 15

дополнение к обмерам

……………………………. 18

2

Указания по мерам безопасности

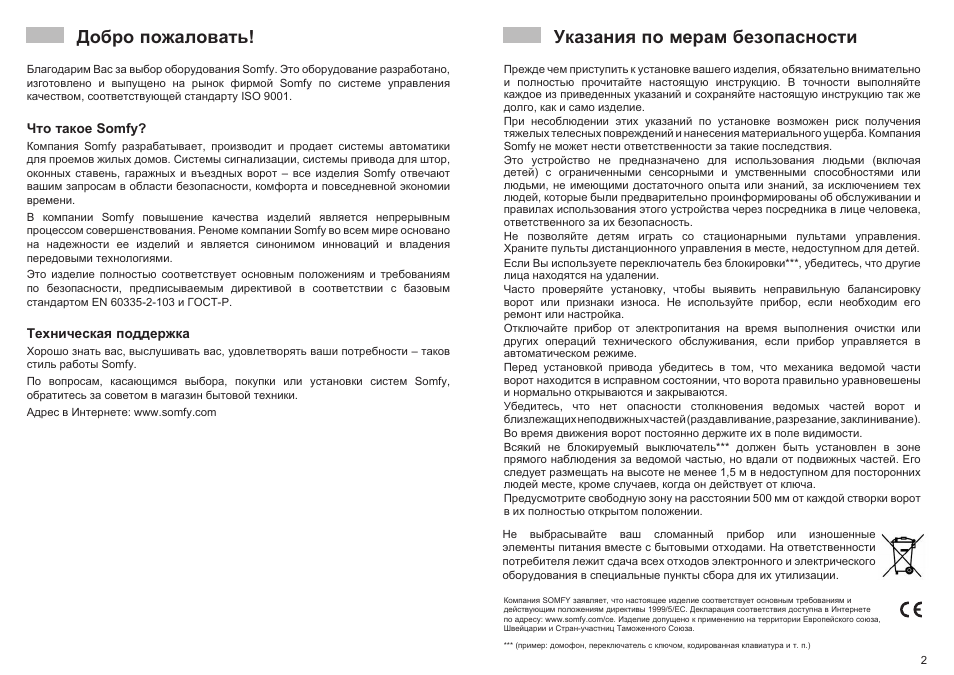

добро пожаловать!

Благодарим Вас за выбор оборудования Somfy. Это оборудование разработано,

изготовлено и выпущено на рынок фирмой Somfy по системе управления

качеством, соответствующей стандарту ISO 9001.

Что такое Somfy?

Компания Somfy разрабатывает, производит и продает системы автоматики

для проемов жилых домов. Системы сигнализации, системы привода для штор,

оконных ставень, гаражных и въездных ворот – все изделия Somfy отвечают

вашим запросам в области безопасности, комфорта и повседневной экономии

времени.
В компании Somfy повышение качества изделий является непрерывным

процессом совершенствования. Реноме компании Somfy во всем мире основано

на надежности ее изделий и является синонимом инноваций и владения

передовыми технологиями.
Это изделие полностью соответствует основным положениям и требованиям

по безопасности, предписываемым директивой в соответствии с базовым

стандартом EN 60335-2-103 и ГОСТ-Р.

Техническая поддержка

Хорошо знать вас, выслушивать вас, удовлетворять ваши потребности – таков

стиль работы Somfy.
По вопросам, касающимся выбора, покупки или установки систем Somfy,

обратитесь за советом в магазин бытовой техники.
Адрес в Интернете: www.somfy.com

Прежде чем приступить к установке вашего изделия, обязательно внимательно

и полностью прочитайте настоящую инструкцию. В точности выполняйте

каждое из приведенных указаний и сохраняйте настоящую инструкцию так же

долго, как и само изделие.

При несоблюдении этих указаний по установке возможен риск получения

тяжелых телесных повреждений и нанесения материального ущерба. Компания

Somfy не может нести ответственности за такие последствия.

Это устройство не предназначено для использования людьми (включая

детей) с ограниченными сенсорными и умственными способностями или

людьми, не имеющими достаточного опыта или знаний, за исключением тех

людей, которые были предварительно проинформированы об обслуживании и

правилах использования этого устройства через посредника в лице человека,

ответственного за их безопасность.

Не позволяйте детям играть со стационарными пультами управления.

Храните пульты дистанционного управления в месте, недоступном для детей.

Если Вы используете переключатель без блокировки***, убедитесь, что другие

лица находятся на удалении.

Часто проверяйте установку, чтобы выявить неправильную балансировку

ворот или признаки износа. Не используйте прибор, если необходим его

ремонт или настройка.

Отключайте прибор от электропитания на время выполнения очистки или

других операций технического обслуживания, если прибор управляется в

автоматическом режиме.

Перед установкой привода убедитесь в том, что механика ведомой части

ворот находится в исправном состоянии, что ворота правильно уравновешены

и нормально открываются и закрываются.

Убедитесь, что нет опасности столкновения ведомых частей ворот и

близлежащих неподвижных частей (раздавливание, разрезание, заклинивание).

Во время движения ворот постоянно держите их в поле видимости.

Всякий не блокируемый выключатель*** должен быть установлен в зоне

прямого наблюдения за ведомой частью, но вдали от подвижных частей. Его

следует размещать на высоте не менее 1,5 м в недоступном для посторонних

людей месте, кроме случаев, когда он действует от ключа.

Предусмотрите свободную зону на расстоянии 500 мм от каждой створки ворот

в их полностью открытом положении.

*** (пример: домофон, переключатель с ключом, кодированная клавиатура и т. п.)

Компания SOMFY заявляет, что настоящее изделие соответствует основным требованиям и

действующим положениям директивы 1999/5/ЕС. Декларация соответствия доступна в Интернете

по адресу: www.somfy.com/ce. Изделие допущено к применению на территории Европейского союза,

Швейцарии и Стран-участниц Таможенного Союза.

Не выбрасывайте ваш сломанный прибор или изношенные

элементы питания вместе с бытовыми отходами. На ответственности

потребителя лежит сдача всех отходов электронного и электрического

оборудования в специальные пункты сбора для их утилизации.

3

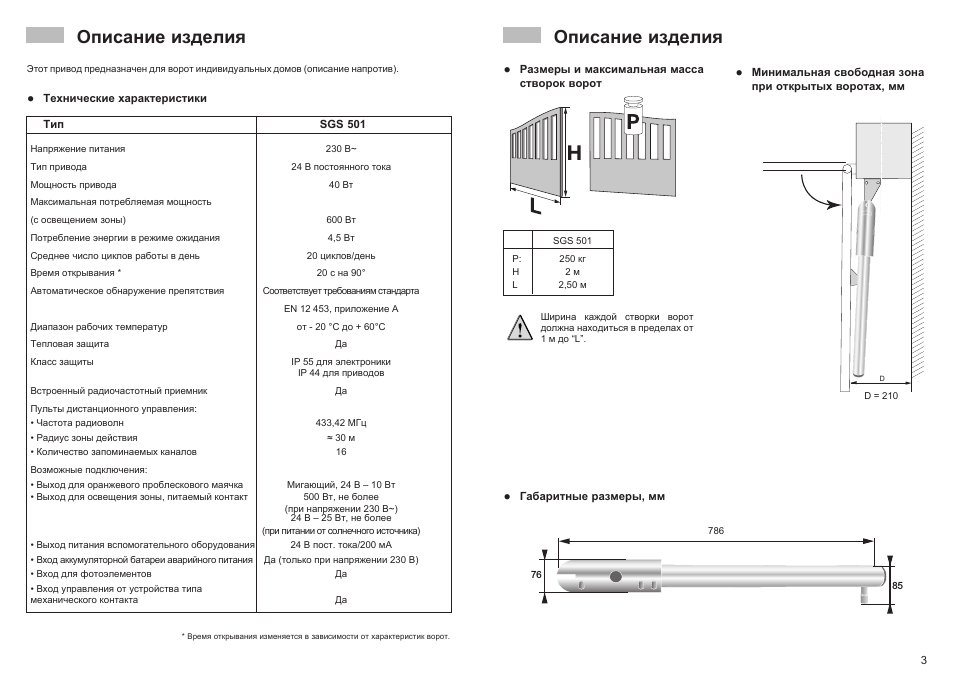

описание изделия

Тип

SGS 501

Напряжение питания

230 В~

Тип привода

24 В постоянного тока

Мощность привода

40 Вт

Максимальная потребляемая мощность
(с освещением зоны)

600 Вт

Потребление энергии в режиме ожидания

4,5 Вт

Среднее число циклов работы в день

20 циклов/день

Время открывания *

20 с на 90°

Автоматическое обнаружение препятствия

Соответствует требованиям стандарта

EN 12 453, приложение A

Диапазон рабочих температур

от — 20 °C до + 60°C

Тепловая защита

Да

Класс защиты

IP 55 для электроники

IP 44 для приводов

Встроенный радиочастотный приемник

Да

Пульты дистанционного управления:
• Частота радиоволн

433,42 МГц

• Радиус зоны действия

≈ 30 м

• Количество запоминаемых каналов

16

Возможные подключения:
• Выход для оранжевого проблескового маячка

Мигающий, 24 В – 10 Вт

• Выход для освещения зоны, питаемый контакт

500 Вт, не более

(при напряжении 230 В~)

24 В – 25 Вт, не более

(при питании от солнечного источника)

• Выход питания вспомогательного оборудования

24 В пост. тока/200 мA

• Вход аккумуляторной батареи аварийного питания Да (только при напряжении 230 В)
• Вход для фотоэлементов

Да

• Вход управления от устройства типа

механического контакта

Да

Этот привод предназначен для ворот индивидуальных домов (описание напротив).

l

Технические характеристики

* Время открывания изменяется в зависимости от характеристик ворот.

описание изделия

l

размеры и максимальная масса

створок ворот

l

Габаритные размеры, мм

l

Минимальная свободная зона

при открытых воротах, мм

SGS 501

P:

250 кг

H

2 м

L

2,50 м

D = 210

76

85

Ширина каждой створки ворот

должна находиться в пределах от

1 м до “L”.

D

786

4

Предварительные операции

Предварительные операции

l

Типы ворот, пригодных для установки привода

(При условии соблюдения установочных размеров, приведенных на стр. 6 и 18).
SGS 501: все типы ворот (сталь, алюминий, ПХВ).

n

Проверки, выполняемые перед установкой

l

Проверка ваших ворот

Ваши ворота должны быть в исправном состоянии: Они нормально открываются и

закрываются без значительных усилий.
Они сохраняют горизонтальность на протяжении всего хода. Они открываются вовнутрь

вашего домовладения.

Renfort

Patte

de fixation

l

Присутствие усилителей

на воротах

Крепежные лапки привода должны

быть закреплены на горизонтальных

усилителях, находящихся примерно

на 1/3 высоты створки ворот.

Усилители

l

Проверка столбов

Столбы должны иметь прочную конструкцию и ширину не менее 21 см. В противном случае

необходима их доработка для обеспечения нормального размещения и достаточной

прочности крепежного угольника.
Не рекомендуется размещать крепежный угольник вровень с кромкой столба: опасность

выламывания.

l

необходимый инструмент

17 19

10

5

14

6

8

* для химических анкеров с винтами

M10.

*

Усилитель

Крепежная

лапка

5

Предварительные операции

Предварительные операции

n

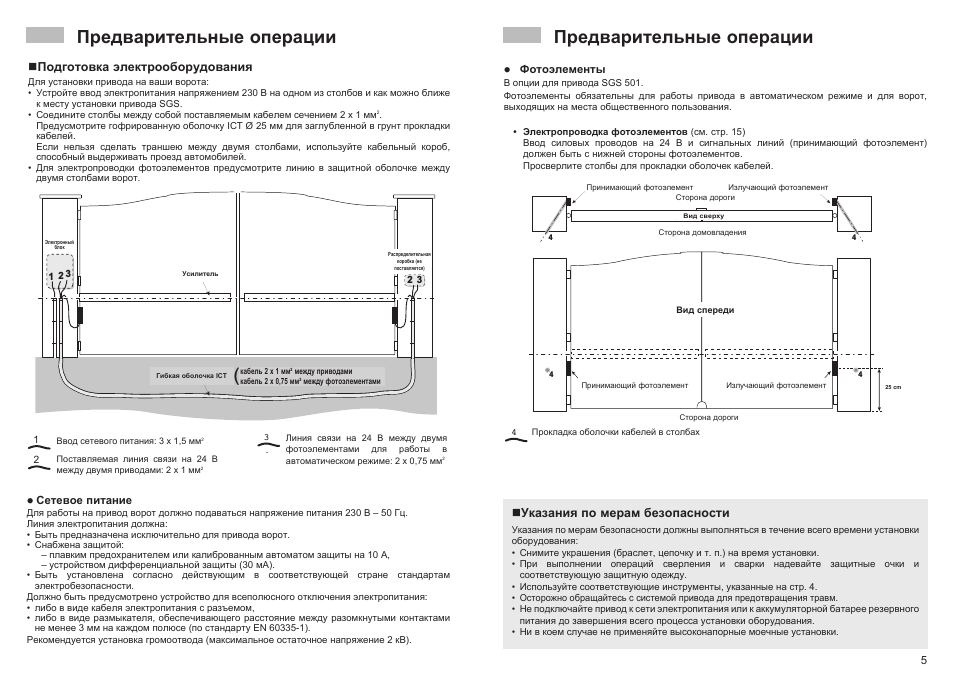

Подготовка электрооборудования

Для установки привода на ваши ворота:

• Устройте ввод электропитания напряжением 230 В на одном из столбов и как можно ближе

к месту установки привода SGS.

• Соедините столбы между собой поставляемым кабелем сечением 2 x 1 мм

2

.

Предусмотрите гофрированную оболочку ICT Ø 25 мм для заглубленной в грунт прокладки

кабелей.

Если нельзя сделать траншею между двумя столбами, используйте кабельный короб,

способный выдерживать проезд автомобилей.

• Для электропроводки фотоэлементов предусмотрите линию в защитной оболочке между

двумя столбами ворот.

2

1

3
4

2 3

1

Renfort

Boîtier

électronique

Boîtier

de

raccordement

(non fourni)

câble 2 x 1 mm

2

entre les moteurs

câble 2 x 0,75 mm

2

entre les cellules

2 3

Gaine Souple ICT

(

)

Ввод сетевого питания: 3 x 1,5 мм

2

Поставляемая линия связи на 24 В

между двумя приводами: 2 x 1 мм

2

2

1

3
4

Линия связи на 24 В между двумя

фотоэлементами для работы в

автоматическом режиме: 2 x 0,75 мм

2

2

1

3
4

l

Сетевое питание

Для работы на привод ворот должно подаваться напряжение питания 230 В – 50 Гц.

Линия электропитания должна:

• Быть предназначена исключительно для привода ворот.

• Снабжена защитой:

– плавким предохранителем или калиброванным автоматом защиты на 10 A,

– устройством дифференциальной защиты (30 мA).

• Быть установлена согласно действующим в соответствующей стране стандартам

электробезопасности.

Должно быть предусмотрено устройство для всеполюсного отключения электропитания:

• либо в виде кабеля электропитания с разъемом,

• либо в виде размыкателя, обеспечивающего расстояние между разомкнутыми контактами

не менее 3 мм на каждом полюсе (по стандарту EN 60335-1).

Рекомендуется установка громоотвода (максимальное остаточное напряжение 2 кВ).

n

Указания по мерам безопасности

Указания по мерам безопасности должны выполняться в течение всего времени установки

оборудования:

• Снимите украшения (браслет, цепочку и т. п.) на время установки.

• При выполнении операций сверления и сварки надевайте защитные очки и

соответствующую защитную одежду.

• Используйте соответствующие инструменты, указанные на стр. 4.

• Осторожно обращайтесь с системой привода для предотвращения травм.

• Не подключайте привод к сети электропитания или к аккумуляторной батарее резервного

питания до завершения всего процесса установки оборудования.

• Ни в коем случае не применяйте высоконапорные моечные установки.

l

Фотоэлементы

В опции для привода SGS 501.
Фотоэлементы обязательны для работы привода в автоматическом режиме и для ворот,

выходящих на места общественного пользования.

• Электропроводка фотоэлементов (см. стр. 15)

Ввод силовых проводов на 24 В и сигнальных линий (принимающий фотоэлемент)

должен быть с нижней стороны фотоэлементов.

Просверлите столбы для прокладки оболочек кабелей.

1
2

Усилитель

Гибкая оболочка ICT

кабель 2 x 1 мм² между приводами

кабель 2 x 0,75 мм² между фотоэлементами

распределительная

коробка (не

поставляется)

Электронный

блок

Côté Propr iété

Côté Chaussée

Côté Chaussée

Cellule réceptrice

Cellule émettr ic e

40 cm

Cellule réceptr ic e

Cellule émettr ic e

4

4

4

4

vue de dessus

vue de f ac e

Прокладка оболочки кабелей в столбах

2

1

3
4

Вид спереди

25 cm

Сторона домовладения

Сторона дороги

Сторона дороги

Принимающий фотоэлемент

Принимающий фотоэлемент

Излучающий фотоэлемент

Излучающий фотоэлемент

Вид сверху

6

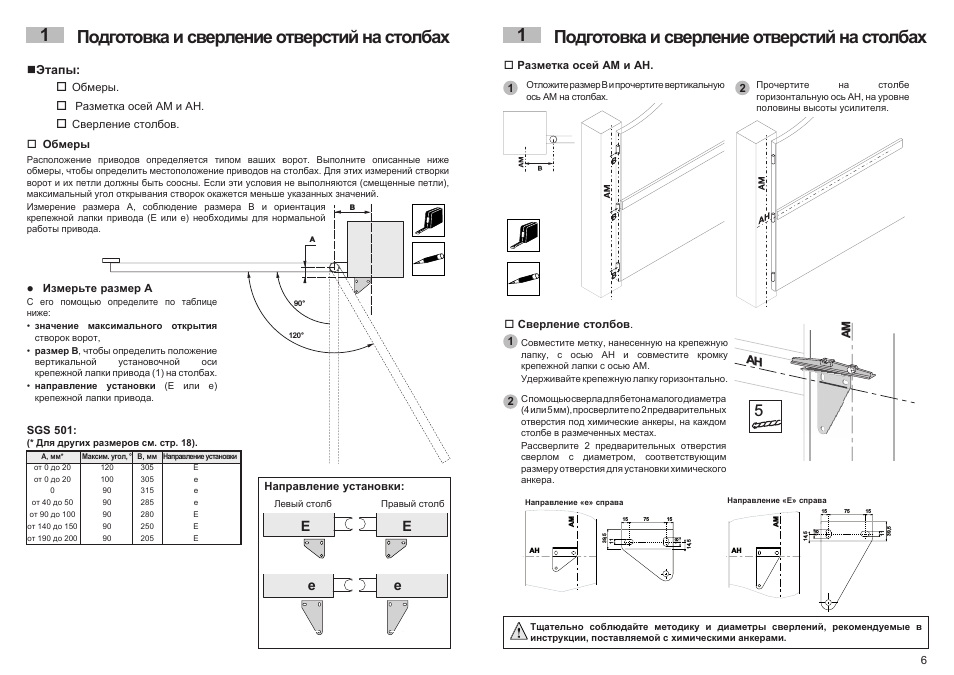

Подготовка и сверление отверстий на столбах

1

Подготовка и сверление отверстий на столбах

1

n

Этапы:

o

обмеры

Расположение приводов определяется типом ваших ворот. Выполните описанные ниже

обмеры, чтобы определить местоположение приводов на столбах. Для этих измерений створки

ворот и их петли должны быть соосны. Если эти условия не выполняются (смещенные петли),

максимальный угол открывания створок окажется меньше указанных значений.
Измерение размера A, соблюдение размера B и ориентация

крепежной лапки привода (E или e) необходимы для нормальной

работы привода.

o

Обмеры.

o

Разметка осей AM и AH.

o

Сверление столбов.

l

измерьте размер A

С его помощью определите по таблице

ниже:
•

значение максимального открытия

створок ворот,

•

размер B, чтобы определить положение

вертикальной

установочной

оси

крепежной лапки привода (1) на столбах.

•

направление установки (E или e)

крепежной лапки привода.

SGS 501:

(* для других размеров см. стр. 18).

A, мм*

Максим. угол, ° B, мм направление установки

от 0 до 20

120

305

Е

от 0 до 20

100

305

e

0

90

315

e

от 40 до 50

90

285

e

от 90 до 100

90

280

E

от 140 до 150

90

250

E

от 190 до 200

90

205

E

e

E

e

E

направление установки:

Правый столб

Левый столб

90°

120°

B

A

Отложите размер B и прочертите вертикальную

ось AM на столбах.

o

Сверление столбов.

o

разметка осей AM и AH.

1

С помощью сверла для бетона малого диаметра

(4 или 5 мм), просверлите по 2 предварительных

отверстия под химические анкеры, на каждом

столбе в размеченных местах.
Рассверлите 2 предварительных отверстия

сверлом с диаметром, соответствующим

размеру отверстия для установки химического

анкера.

2

Прочертите

на

столбе

горизонтальную ось AH, на уровне

половины высоты усилителя.

2

Совместите метку, нанесенную на крепежную

лапку, с осью AH и совместите кромку

крепежной лапки с осью AM.
Удерживайте крепежную лапку горизонтально.

1

AH

AH

AM

5

14

6

8

Тщательно соблюдайте методику и диаметры сверлений, рекомендуемые в

инструкции, поставляемой с химическими анкерами.

11

14,

5

15

15

75

39,

5

14,

5

11

18

AH

Sens «e» à droite

AM

15

15

75

14,

5

39,

5

11

18

Sens «E» à droite

AH

AM

направление «е» справа

направление «E» справа

7

Установка приводов

2

Установка приводов

2

n

Этапы:

o

Фиксация крепежной лапки привода (1) на столбе.

o

Установка химических анкеров.

o

Установка химических анкеров.

o

Фиксация крепежной лапки привода (1) на столбе.

o

Установка привода (2) на крепежной лапке привода (1).

o

Установка лапки крепления на створке ворот (6).

o

Присоединение/отсоединение привода.

Установите крепежную лапку (1) и

закрепите ее на резьбовых шпильках

с помощью шайб и гаек.

1

Проверьте положение лапки по уровню.

При необходимости скорректируйте

крепление.

2

Приложите крепежную лапку привода (1)

к столбу и убедитесь, что ее крепежные

отверстия полностью совмещаются с

отверстиями на столбе.

1

Снимите крепежную лапку. Установите

2 химических анкера и их резьбовые

шпильки в отверстия на столбе.

2

Для обеспечения надежности крепления компания SOMFY рекомендует фиксировать крепежную

лапку (1) химическими анкерами.

10

19 17

10

19 17

дождитесь полного отвердевания

химических анкеров.

Самопроверка перед выполнением следующего этапа

Вы проверили полную горизонтальность положения крепежных

лапок на столбах?

o

Установка привода (2) на крепежной лапке привода (1).

Установите привод (2) на крепежной лапке

привода (1) и закрепите его пальцем (3).

Смажьте соединение.

1

8

Установка приводов

2

Установка приводов

2

o

Установка лапки крепления на створке ворот (6).

Для установки на ворота необходимо выполнить сверления на створках ворот. Выполните два

следующих этапа:

5

14

6

8

Просверлите на створках ворот

отверстия диаметром 8 мм.

5

Разметьте места сверлений в точках крепления на усилителе створки по отверстиям в

лапке крепления на створке ворот.

4

Установите лапку крепления на

створке ворот (6) на приводной палец

привода.
Защелкните

разблокировочный

элемент (5) на приводном пальце,

чтобы блокировать его.

2

Зафиксируйте разблокировочный

элемент (5) на лапке крепления

привода на створке ворот (6)

винтом (4).

1

Эта операция выполняется

при закрытой створке ворот,

с ее прижатием к упору на

грунте и при нахождении

штока привода на встроенном

упоре.

не включайте привод в работу, прежде чем завершите его

крепление

на

створке

ворот.

В

противном

случае

настройка

встроенного

упора

может

оказаться

неправильной

и

могут

произойти нарушения работы.

Приводы поставляются (в заводском положении) в состоянии, в котором их

штоки находятся на встроенных упорах хода закрывания.

Проверьте горизонтальность привода.

3

6

Снимите привод с лапки крепления на створке ворот. Зафиксируйте лапку крепления на

створке ворот в двух точках на створках, используя винты, соответствующие материалу

усилителей, и поставляемые шайбы.
Установите привод. Защелкните разблокировочный элемент на приводном пальце, чтобы

блокировать его.

3

—

е

крепежное отверстие должно

быть просверлено только

после настройки хода привода.

Самопроверка перед выполнением следующего этапа

Вы проверили полную горизонтальность положения привода?

4

для обеспечения нормальной работы разблокировочного элемента установите

его в направлении, показанном на схеме. не устанавливайте винт с нижней

стороны.

Поставляемая шайба (7) должна быть

обязательно установлена.

9

Электрические подключения

3

Электрические подключения

3

n

Этапы:

o

Положение электрической коробки на столбе.

Коробка должна быть установлена со стороны ввода сетевого электропитания.

o

Определение положения электрической коробки на столбе.

o

Крепление электрической коробки на столбе.

o

Подключение двух приводов.

o

Подключение антенны.

o

Подключение сетевого электропитания.

o

Крепление электрической коробки на столбе.

Вставьте электронный блок в

коробку. Для его установки на

место

потребуется

некоторое

усилие. Закрепите его с помощью

поставляемого винта крепления:

2

Приложите коробку (предпочтительно

выше одного метра от грунта) к столбу

и используйте ее как шаблон для

сверления крепежных отверстий:

1

Коробка должна быть установлена с нижним расположением проходных кабельных муфт.
Кабели должны выходить снизу (как на следующей иллюстрации).

ON/OFF

AUTO

PROG

126

70

M2

синий провод

коричневый провод

M2

синий провод

коричневый провод

M1

Привод M1 управляет

левой створкой

ворот, которая открывается первой и

закрывается последней.

Привод M1 управляет

правой створкой

ворот, которая открывается первой и

закрывается последней.

o

Подключение двух приводов.

Приводы и электрический блок должны быть соединены между собой до подключения

электрического блока к сети.

Привод, установленный на створке ворот, которая открывается первой и закрывается

последней, – это привод М1.

Электропроводка приводов:

M1

M1

M2

Привод M1 всегда подключен к выводам 11 и 12.

Привод M2 всегда подключен к выводам 13 и 14.

Случай 1:

Случай 2:

Нажмите на кнопку для помощи

• Home
• Инструкции
• Автоматика для ворот
• SOMFY
• SGS 201

Комментарии, вопросы, отзывы

Электроприводы фирмы Somfy должны устанавливаться специалистом. Некорректные действия при монтаже и наладке привода могут вывести оборудование из строя!

• Перед установкой электропривода убедитесь в его совместимости с соответствующим оборудованием и принадлежностями.
• Специалист, устанавливающий изделие, должен выполнять требования действующих нормативных и законодательных актов соответствующей страны и информировать клиентов об условиях эксплуатации, подключения и технического обслуживания изделия.
• Любое использование электроприводов вне области применения, определенной фирмой Somfy, не допускается. Такое использование, равно как и несоблюдение указаний в инструкции, освобождает фирму Somfy от ответственности и от гарантийных обязательств.

С радостью сообщаем о запуске приложения для монтажников Help me by Somfy в России. Приложение представляет собой пошаговую инструкцию по монтажу, настройке, перенастройке оборудования Somfy на объектах. Также в нем можно смотреть краткие инструкции по установке, создавать свои библиотеки инструкций. Приложение работает даже без доступа к Интернету.

Картинка с сайта: rollmarket.ru

Мы получаем и обрабатываем персональные данные посетителей нашего сайта в соответствии с официальной политикой.
Если Вы продолжите использовать сайт, мы будем считать, что Вас это устраивает.
