| CYCLON 001 V2 инструкция | |
|---|---|
| Тип инструкции: | Руководство по установке и использованию |
| Категория: | Автосигнализации CYCLON |
| Язык: | Русский |
| Размер: | 297.5 Kb |
| Формат файла: | |
| Дата добавления: | 05.05.2015 |
Комментарии, вопросы, отзывы
Напишите свои комментарии к материалу, вопросы или отзывы по оборудованию
Ответить 27.04.2020 15:21
Игорь
Старая модель купил машину с этой сигналкой книжка уверена может даже другая название стоит на блоке обратной связи
Ответить 27.01.2025 16:18
Кирилл
Сигналка
Автосигнализация CYCLON 001 v2
Устарел и снят с производства
Товар распродан и снят с производства
Возможна установка товара в нашем сервис-центре
Подробнее
Односторонняя автомобильная сигнализация CYCLON 001 v2 с одним металлическим и одним пластиковым брелоком в комплекте. Без сирены в комплекте. 4 дополнительных канала и для реализации сервисных и охранных функций. Возможность реализации режима охраны автомобиля с работающим двигателем, дистанционного открытия багажника, закрытия окон при постановке на охрану, вежливой подсветки. Функция AV-триггер (возможность не выключать цепи блокировок при снятии с охраны). Программное отключение сигналов сирены при постановке на охрану и снятии с охраны. Программируемые режимы работы датчика удара. Режим ANTIHIJACK с активацией с брелока, по зажиганию, по двери. Слаботочные реле управления ЦЗ.
Комплектация автосигнализации CYCLON 001 v2:
- Блок управления
- Два односторонних брелока управления
- Двухуровневый датчик удара
- Концевой выключатель
- Светодиодный индикатор (врезной)
- 6-ти тональная сирена мощностью 20Вт
- Сервисная кнопка VALET
- Комплект проводов с предохранителями
- Дополнительная колодка для реле
Стандартные функции автосигнализации CYCLON 001 v2:
- Уникальная система динамического кодирования сигнала
- Раздельное управление режимами включения/выключения охраны
- Возможность записи до 4 брелоков в память системы
- Светодиодный индикатор
- Встроенное реле управления габаритными огнями
- Слаботочные выходы для управления интерфейсом центрального замка
- Дополнительный канал CH2: слаботочный выход для дистанционного открывания багажника
- Дополнительный канал CH4: слаботочный выход для реализации «вежливой подсветки» салона
- Энергонезависимая память состояния системы
- Бесшумная постановка/снятие с охраны
- Обход неисправной зоны при постановке на охрану
- Оперативное отключение с брелока датчика и/или концевых выключателей системы
- Включение режима тревоги при отключении и включении питания в режиме охраны
- Дистанционное отключение режима тревоги без снятия системы с охраны
- Память срабатываний
- Звуковое и световое предупреждение о срабатывании системы
- Дистанционное управление режимом “Паника”
- Режим поиска автомобиля на стоянке
- Дистанционное управление центральным замком автомобиля при включенном зажигании и в режиме VALET
- Звуковое подтверждение номера функции при программировании системы
Программируемые функции автосигнализации CYCLON 001 v2:
- Удаление из памяти системы утерянных и запись новых брелоков
- Программируемый персональный код для снятия с охраны
- Задержка опроса концевых выключателей при постановке системы на охрану
- Автоматический возврат в режим охраны
- Аварийное отключение системы (кнопкой VALET или PIN IN кодом)
- Пассивная постановка на охрану с запиранием или без запирания дверей
- Программное отключение звуковых сигналов подтверждения постановки и снятия с охраны
- Включение сигналов оповещения о активизации режима ANTIHIJACK CK
- Программируемое время импульса управления замками дверей
- AV-триггер (возможность не выключать цепи блокировок при снятии с охраны)
- Управление центральным замком при включении/выключении зажигания
- Программируемые импульсы открытия/закрытия ЦЗ
- Дополнительный канал CH3: слаботочный выход для управления стеклоподъемником, подачи сигналов тревоги на штатный клаксон, активизации канала по команде с брелока, открытия дверей в два этапа (сначала дверь водителя, потом оставшиеся)
- Дистанционное открытие багажника со снятием или без снятия системы с охраны
- Программируемое управление габаритными огнями при снятии с охраны
- Программируемые режимы работы датчика удара
- Режим защиты от насильственного угона с активацией брелоком (ANTIHIJACK CK )
- Режим защиты от насильственного угона с активацией меткой (ANTIHIJACK CK ) (опция)
- Режим защиты от насильственного угона с автоматической активацией после открытия двери при включенном зажигании (ANTIHIJACK CK )
- Режим защиты от угона с автоматической активацией после включения зажигания (ANTIHIJACK CK ) с программируемой задержкой
- Программируемые варианты блокировки двигателя при активации режима ANTIHIJACK CK
- Возможность использования штатного сигнала автомобиля для звуковой сигнализации
- Возврат к заводским установкам
Привет ВСЕМ! Так как после покупки авто надо было ставить его около дома, я решил поставить сигнализацию. Немного пошарясь в интернете я остановил свой выбор на CYCLON 001v2. И так как с финансами не очень, то решил что ставить буду самостоятельно.

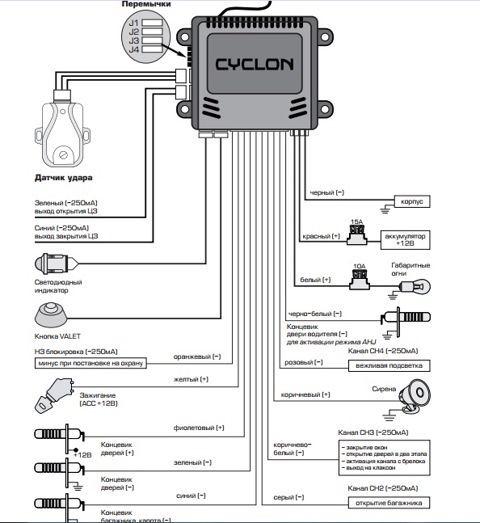

1) Крепим датчик удара жестко к кузову и подключаем разъем к блоку
2) Разъем из Зеленого и Синего проводов спаиваем с проводами от ЦЗ(докупил 2-ва 5-ти контактных реле и колодки к ним ну и 2 соленоида так как пока что поставил только на 2-ве двери )
3) Подключаем Светодиод выносим куда вам нравиться
4) Кнопка VALET разъем в разъем(ошибиться трудно они все разные и по цвету)
5) Желтый провод на замке ищем + при включении зажигания
6) Зеленый к штатному концевику (только с отрицательной полярностью)
7) Синий к нему концевики Багажника и Капота
Коричневый на сирену к Красному
9) Черно-белый к концевику водительской двери ( у меня их два на один зеленый на второй этот)
10) Белый с предохранителем по схеме идет на габариты, но мне же захотелось к поворотникам, взял диоды(шли с сигнализацией), На под рулевой колодке СИНЕ-ЧЕРНЫЙ и СИНИЙ-провода идущие на поворотники (правый и левый соответственно) К ним впаиваю по диоду и уже к ножкам диода паяем белый провод.
11) Черный Масса к ней приделал колечко (50 копеек) и кинул на болт
12) Красный собственно сам плюс, как требуется кидаем от АКБ
13) Серый Открытие багажника(реле и колодку взял с комплекта сигналки+докупил кнопку открытия багажника от ВАЗ 2110 и соленоид)
13) Провода на доводчик, на электро замок багажника, вежливую подсветку и оранжевый на блокировку стартера не подключал.
====Перемычку 1-ую пассивной охраны я достал и убрал что бы не закрыть ключи в машине…))
Всем удачи в доработках.
Будут вопросы с радостью подскажу что знаю.
