Автосигнализация шериф 5btx900lcd инструкция

Сигнализация Шериф 5БТХ900ЛЦД — надежное и функциональное устройство, предназначенное для обеспечения безопасности вашего автомобиля. Эта модель имеет множество особенностей, которые делают ее идеальным выбором для любого владельца автомобиля. В данной статье мы рассмотрим подробную инструкцию по установке и настройке данной сигнализации, а также расскажем о ее основных особенностях.

Основная цель сигнализации — защитить ваш автомобиль от угона и несанкционированного доступа. Благодаря передовым технологиям и многофункциональности, сигнализация Шериф 5БТХ900ЛЦД обеспечивает высокий уровень безопасности. Устройство оснащено современными сенсорами, которые реагируют на любое неправомерное вторжение и мгновенно отправляют сигнал тревоги.

Одной из главных особенностей Сигнализации Шериф 5БТХ900ЛЦД является ее пульт управления, который легко и интуитивно понятно использовать. С помощью пульта вы можете легко активировать и деактивировать сигнализацию, а также настраивать ее параметры по вашему усмотрению. Возможность передачи сигнала на большое расстояние делает сигнализацию Шериф 5БТХ900ЛЦД удобной в использовании и позволяет вам контролировать безопасность вашего автомобиля из любой точки города.

Сигнализация Шериф 5БТХ900ЛЦД представляет собой надежную систему безопасности для вашего автомобиля. Она обеспечит защиту от угона и возможность дистанционного управления различными функциями.

Основные особенности сигнализации Шериф 5БТХ900ЛЦД:

Установка сигнализации Шериф 5БТХ900ЛЦД не требует специальных навыков и может быть выполнена в автомобильном сервисе. Следуйте инструкции по установке, предоставленной производителем, для максимальной эффективности и безопасности работы системы.

Сигнализация Шериф 5БТХ900ЛЦД — надежная система безопасности для вашего автомобиля, которая обеспечит вам спокойствие и защиту от угона. Удобное дистанционное управление и особые функции делают данную сигнализацию отличным выбором для любого автовладельца.

Инструкция по установке и настройке сигнализации Шериф 5БТХ900ЛЦД

Шаг 1: Подготовка

Перед установкой необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Сигнализация Шериф 5БТХ900ЛЦД
• Комплект кабелей и проводов
• Руководство по установке
• Отвертки
• Плоскогубцы
• Кусачки

Убедитесь, что у вас есть все необходимое и приступайте к установке.

Шаг 2: Подключение проводов

Сначала необходимо подключить провода сигнализации к различным системам вашего автомобиля. Каждый провод должен быть правильно подключен согласно инструкции, чтобы обеспечить правильное функционирование сигнализации.

Шаг 3: Установка датчиков

После подключения проводов необходимо установить датчики сигнализации. Датчики следует расположить таким образом, чтобы они эффективно реагировали на внешние воздействия, такие как удары или разбитие стекла. Обычно датчики устанавливаются на дверях, капоте и багажнике автомобиля.

Шаг 4: Настройка параметров сигнализации

После успешной установки необходимо настроить параметры сигнализации. Это включает выбор различных режимов работы сигнализации, установку чувствительности датчиков и настройку сигналов тревоги.

Шаг 5: Тестирование

Картинка с сайта: yuzhn.ru

После настройки необходимо протестировать работу сигнализации. Убедитесь, что все датчики и функции сигнализации работают правильно. Попробуйте активировать сигнализацию различными способами и проверьте, что она реагирует соответствующим образом.

Следуя этой инструкции, вы сможете успешно установить и настроить сигнализацию Шериф 5БТХ900ЛЦД на своем автомобиле. Теперь ваш автомобиль будет надежно защищен от несанкционированного доступа и кражи.

Подключение сигнализации Шериф 5БТХ900ЛЦД к центральной блокировке автомобиля

Для успешного подключения сигнализации Шериф 5БТХ900ЛЦД к центральной блокировке автомобиля необходимо выполнить следующие шаги:

1. Подготовка

Перед началом работы проверьте, совместима ли сигнализация Шериф 5БТХ900ЛЦД с центральной блокировкой вашего автомобиля. Убедитесь, что у вас имеются все необходимые инструменты для подключения (отвертка, провода и т.д.), а также ознакомьтесь с инструкцией по установке сигнализации и руководством по эксплуатации вашего автомобиля.

2. Подключение проводов

Внимательно изучите схему подключения сигнализации и центральной блокировки автомобиля. Соедините провода сигнализации с соответствующими проводами центральной блокировки, соблюдая цветовую маркировку. Проверьте надежность соединений и убедитесь, что все провода правильно подключены без перекрестных соединений.

Примечание: при подключении сигнализации к центральной блокировке автомобиля рекомендуется обратиться к специалистам или использовать услуги автосервиса, чтобы избежать возможных ошибок или повреждений.

3. Проверка работоспособности

После подключения сигнализации к центральной блокировке автомобиля, убедитесь, что обе системы функционируют корректно. Проверьте работу центральной блокировки: управление запиранием и отпиранием всех дверей при помощи пульта сигнализации. Также удостоверьтесь, что сигнализация активируется при попытке несанкционированного доступа или угона автомобиля.

4. Индивидуальные настройки

После успешного подключения сигнализации к центральной блокировке автомобиля, вы можете настроить дополнительные функции и параметры работы системы в соответствии с вашими потребностями. Ознакомьтесь с руководством по эксплуатации сигнализации и выполните необходимые настройки.

Настройка датчиков и сенсоров сигнализации

Картинка с сайта: yuzhn.ru

Сигнализация Шериф 5БТХ900ЛЦД предоставляет возможность настройки различных датчиков и сенсоров для обеспечения максимальной защиты и безопасности вашего дома или офиса. Для этого необходимо следовать инструкциям ниже:

1. Подготовка датчиков и сенсоров:

2. Подключение датчиков и сенсоров:

Подключите каждый датчик или сенсор к центральной панели сигнализации с использованием предоставленных в комплекте кабелей. Убедитесь, что каждое подключение было сделано правильно и надежно закреплено.

3. Настройка параметров:

Следующим шагом является настройка параметров каждого датчика или сенсора через меню центральной панели сигнализации. В меню выберите соответствующий пункт настройки, затем следуйте инструкциям на экране для выбора нужных значений.

4. Тестирование датчиков и сенсоров:

После настройки необходимо протестировать работу каждого датчика или сенсора. Для этого активируйте сигнализацию, а затем активизируйте каждый датчик по очереди. Убедитесь, что сигнализация реагирует на активацию датчика и генерирует соответствующий сигнал тревоги.

5. Регулярное обслуживание:

Не забывайте проводить регулярное обслуживание датчиков и сенсоров сигнализации Шериф 5БТХ900ЛЦД. Проверяйте их работоспособность, заменяйте батареи в беспроводных датчиках, а также устраняйте любые неисправности в своевременном режиме.

Пульт управления и дистанционное управление сигнализацией

Сигнализация Шериф 5БТХ900ЛЦД оснащена современным пультом управления, который обеспечивает удобное и простое управление системой безопасности. Пульт имеет интуитивно понятный интерфейс, что позволяет пользователям быстро освоить все его функции и настроить сигнализацию под свои нужды.

С помощью пульта управления можно активировать и деактивировать сигнализацию, а также контролировать состояние различных датчиков и зон. Пульт также обладает функцией паники, позволяющей быстро вызвать помощь в случае чрезвычайной ситуации.

Особенности пульта управления:

• Большой и яркий ЖК-дисплей, отображающий информацию о состоянии сигнализации;
• Интуитивно понятный интерфейс, облегчающий навигацию по меню;
• Кнопки с подсветкой для удобства использования в темное время суток;
• Возможность настройки зон и параметров сигнализации непосредственно на пульте;
• Дальность действия до 100 метров, позволяющая управлять сигнализацией на расстоянии;
• Надежное радиокоммуникационное соединение, исключающее ложные срабатывания и помехи;
• Возможность подключения до 8 пультов к одной сигнализации.

Кроме использования пульта управления, сигнализацию можно также управлять с помощью дистанционного управления. Дистанционное управление представляет собой компактное устройство, которое позволяет активировать и деактивировать сигнализацию с расстояния до 50 метров. Это особенно удобно, если вам нужно включить или выключить сигнализацию, находясь за пределами помещения.

Для большего удобства сигнализация поддерживает возможность использования как пульта управления, так и дистанционного управления одновременно. Таким образом, вы можете выбрать наиболее удобный способ управления в каждой конкретной ситуации.

Установка и настройка дополнительных функций

Сигнализация Шериф 5БТХ900ЛЦД предоставляет возможность установки и настройки дополнительных функций для обеспечения дополнительной безопасности и удобства владельца автомобиля.

Для установки дополнительных функций необходимо выполнить следующие шаги:

1. Подготовьте необходимые материалы и инструменты для установки (провода, сенсоры, датчики и т.д.).
2. Определите место установки дополнительной функции, учитывая ее предназначение и особенности автомобиля.
3. Позаботьтесь о безопасности: отключите питание автомобиля и сигнализации перед началом работы.
4. Следуйте инструкциям производителя по подключению и установке дополнительной функции.
5. Проверьте правильность подключения и работоспособность дополнительной функции.

После установки дополнительной функции, владелец сигнализации может приступить к ее настройке. Для этого:

1. Включите сигнализацию и перейдите в меню настроек.
2. Выберите пункт Настройка дополнительных функций.
3. Пройдите пошаговую инструкцию по настройке выбранной функции, учитывая ее особенности и предназначение.
4. Сохраните настройки и проверьте их работоспособность.

Важно помнить, что установка и настройка дополнительных функций сигнализации Шериф 5БТХ900ЛЦД должна производиться квалифицированным специалистом или по инструкции производителя. Некорректная установка или настройка может привести к неправильной работе сигнализации или повреждению автомобиля.

Дополнительные функции сигнализации Шериф 5БТХ900ЛЦД позволяют значительно расширить ее возможности и адаптировать под индивидуальные потребности владельца.

Особенности LCD-дисплея сигнализации

Заводская установка сигнализации Шериф 5БТХ900ЛЦД оснащена современным LCD-дисплеем, что предоставляет пользователю ряд важных преимуществ:

1. Качественное отображение информации: LCD-дисплей обеспечивает яркое и четкое отображение информации на экране. Информация на дисплее легко читается даже при ярком солнечном свете или в условиях недостаточной освещенности помещения.

2. Интуитивное и удобное управление: Сигнализация оснащена пользовательским интерфейсом, который позволяет легко и быстро осуществлять все необходимые настройки и управление системой. Информация на дисплее ясно структурирована и представлена в удобочитаемой форме.

3. Расширенный функционал: Благодаря LCD-дисплею в сигнализации доступны различные дополнительные функции, такие как отображение всех активных датчиков, состояние системы и информация о нарушениях. Пользователь может получить всю необходимую информацию о состоянии системы без необходимости подключения к компьютеру или пульту управления.

4. Удобство настройки: Четкое и информативное отображение на дисплее делает процесс настройки сигнализации быстрым и простым. Пользователь может видеть результаты настроек сразу на экране и вносить коррективы, если это необходимо.

5. Эстетический вид: Современный дизайн LCD-дисплея придает сигнализации привлекательный и современный вид. Дисплей также имеет защитный оптический слой, который предотвращает появление царапин и отпечатков пальцев на экране.

6. Надежность и долговечность: LCD-дисплей обладает высокой степенью надежности и долговечности. Он устойчив к механическим повреждениям и вибрациям, что позволяет использовать сигнализацию в различных условиях эксплуатации.

Таким образом, использование LCD-дисплея в сигнализации Шериф 5БТХ900ЛЦД позволяет пользователю насладиться комфортным и удобным использованием системы, а также получить полную и надежную информацию о состоянии системы и возможных нарушениях.

Программируемые таймеры и автозапуск автомобиля

Сигнализация Шериф 5БТХ900ЛЦД оснащена функцией программирования таймеров, которая позволяет настроить автомобиль на автозапуск в определенное время. Такая функция особенно полезна в холодное время года, когда необходимо прогреть салон и двигатель перед поездкой.

Для использования функции программирования таймеров необходимо:

1. Нажать на кнопку Сет на пульту управления сигнализации.
2. Выбрать пункт меню Таймеры на дисплее пульта.
3. Настроить время автозапуска, указав необходимые часы и минуты.
4. Выбрать дни недели, в которые будет активироваться функция автозапуска.
5. Сохранить настройки и выйти из меню Таймеры.

После проведения этих действий автомобиль будет автоматически запускаться в указанное время и выбранные дни недели. Это позволяет значительно удобство и экономию времени, особенно при ежедневных поездках на работу или важных встречах.

Однако необходимо помнить, что функция автозапуска может быть опасной, если автомобиль находится на территории с недостаточной вентиляцией или в неподходящей локации. Поэтому не рекомендуется использовать автозапуск в закрытых гаражах или близко к запрещенным категориям мест.

Кроме того, сигнализация Шериф 5БТХ900ЛЦД позволяет устанавливать дополнительные таймеры, которые могут использоваться для других целей, таких как включение и выключение различных устройств в автомобиле или управление освещением.

Таким образом, программироваемые таймеры и функция автозапуска делают сигнализацию Шериф 5БТХ900ЛЦД еще более удобной и функциональной для владельцев автомобилей.

Возможности связи сигнализации с мобильным устройством

Сигнализация Шериф 5БТХ900ЛЦД предоставляет пользователю удобные опции для связи с мобильным устройством, что позволяет контролировать состояние системы из любой точки мира.

С помощью специального мобильного приложения, совместимого с операционными системами iOS и Android, можно получить в режиме реального времени все основные данные о статусе сигнализации. Приложение позволяет просматривать информацию о состоянии каждой из зон, активировать и деактивировать сигнализацию, а также получать уведомления о событиях, связанных с системой.

Также, с помощью мобильного приложения можно управлять различными элементами системы, такими как освещение, отопление или датчики дыма. Все это позволяет создать комфортные условия и обеспечить безопасность как дома, так и на удалении.

Связь с мобильным устройством делает использование сигнализации Шериф 5БТХ900ЛЦД еще более удобным и эффективным, обеспечивая надежную защиту и контроль дома или офиса в любой ситуации.

Преимущества и недостатки сигнализации Шериф 5БТХ900ЛЦД

Картинка с сайта: yuzhn.ru

Преимущества сигнализации Шериф 5БТХ900ЛЦД:

Недостатки сигнализации Шериф 5БТХ900ЛЦД:

Итак, сигнализация Шериф 5БТХ900ЛЦД имеет ряд преимуществ, таких как высокая надежность, широкий функционал и удобство в использовании. Однако, следует также учесть некоторые недостатки, такие как высокая стоимость, сложность установки и ограниченная совместимость с автомобилями.

Советы по эксплуатации и обслуживанию сигнализации Шериф 5БТХ900ЛЦД

Установка сигнализации

Перед установкой сигнализации Шериф 5БТХ900ЛЦД рекомендуется ознакомиться с инструкцией по установке, предоставленной производителем. При установке сигнализации следуйте всем указаниям, указанным в инструкции, чтобы избежать повреждений устройства и автомобиля.

Важно правильно подключить сигнализацию к автомобильной электрической системе и установить все датчики в нужные места. После установки убедитесь, что сигнализация активирована и функционирует корректно.

Использование сигнализации

Во время эксплуатации сигнализации Шериф 5БТХ900ЛЦД следуйте указаниям и рекомендациям, предоставленным в инструкции пользователя. Основные действия, которые следует выполнять при использовании сигнализации:

• Активируйте сигнализацию перед уходом от автомобиля.
• Запишите коды дистанционного управления и храните их в надежном месте.
• Проверьте работу сигнализации периодически, чтобы убедиться в её исправности.
• Не разбирайте и не ремонтируйте сигнализацию самостоятельно – обратитесь к специалисту.

Обслуживание сигнализации

Для продления срока службы сигнализации Шериф 5БТХ900ЛЦД рекомендуется выполнять следующие процедуры обслуживания:

• Очищайте пульт дистанционного управления от загрязнений и следов влаги.
• Проверяйте батарейку пульта периодически и при необходимости заменяйте её.
• Регулярно проверяйте работу датчиков и реле сигнализации.
• При обнаружении каких-либо неисправностей обратитесь к авторизованному сервисному центру.

Внимательно соблюдайте указанные советы по эксплуатации и обслуживанию сигнализации Шериф 5БТХ900ЛЦД, чтобы наслаждаться её надежной работой и быть уверенными в безопасности своего автомобиля.

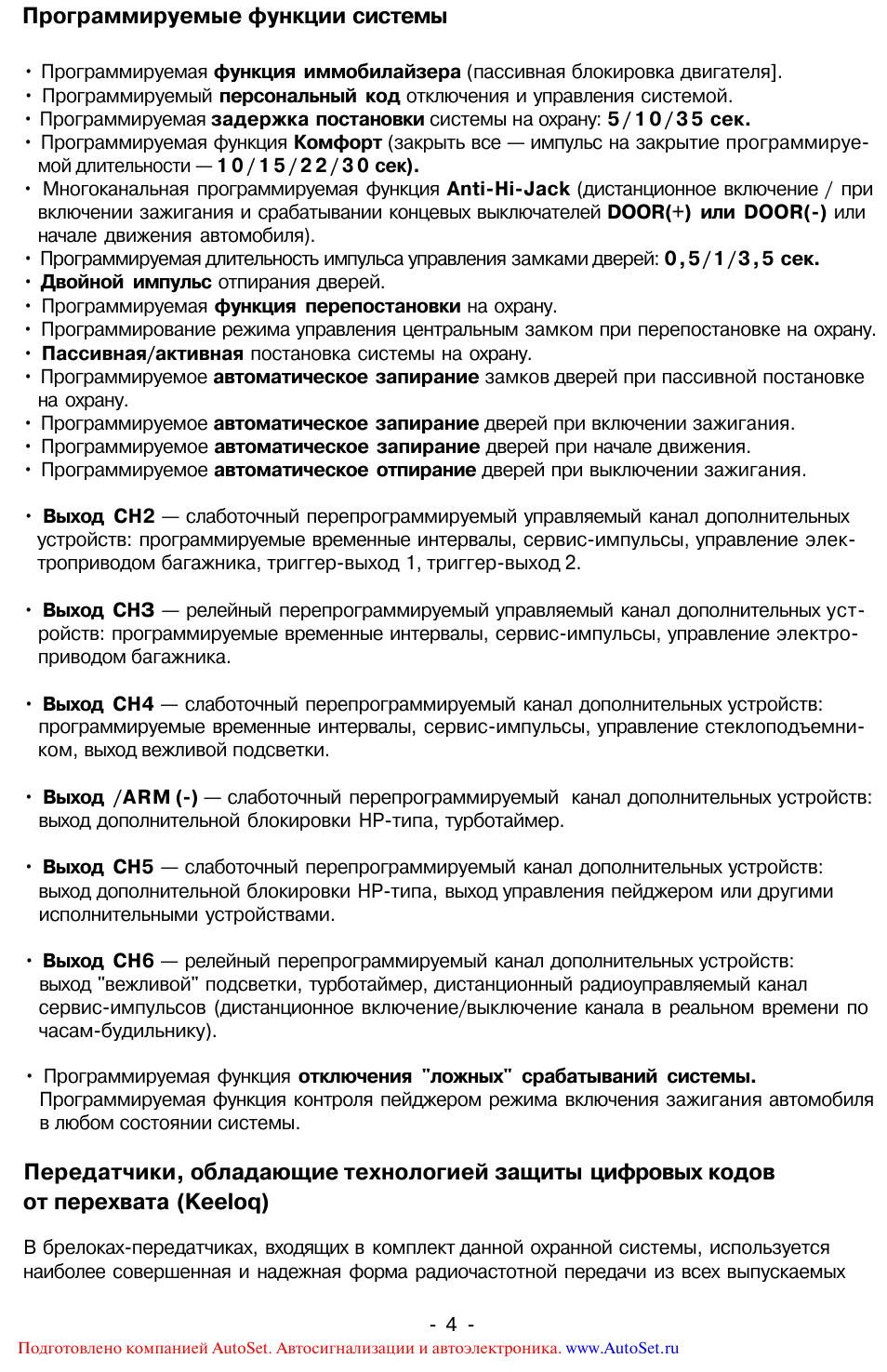

Инструкция по эксплуатации Sheriff ZX-900

Страница 5

Картинка с сайта: instruk.lada-43.ru

в настоящий момент автомобильных охранных систем. Некоторые из современных опытных

угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устрой-
ством дистанционного управления охранной системой автомобиля. После ухода водителя
данный код используется угонщиком для снятия системы с охраны.

В отличие от описанных выше устройств дистанционного управления брелоки-передатчики,
входящие в комплект Вашей охранной системы, изменяют код передаваемого сигнала каж-

дый раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный си-

гнал вашего брелока-передатчика, охранная система на него просто не отреагирует.
Если кнопку на вашем брелоке-передатчике нажимать более 30 раз, когда он находится вне
пределов управления охранной системой (например, с ним играют дети), система не будет
реагировать на вызов брелока-передатчика, когда вы снова решите им воспользоваться. Вам
необходимо синхронизировать ваш брелок-передатчик с приемником охранной системы. Для
этого просто два раза в течение одной секунды нажмите кнопку постановки системы на охра-
ну/снятия системы с охраны на брелоке-передатчике. После этого система снова будет реа-
гировать на все команды дистанционного управления.

Кнопки брелоков-передатчиков
Кнопка постановки системы на охрану (ARM)
Кнопка снятия системы с охраны (DISARM)
Кнопка управления программируемым каналом
ch2, управления режимами системы при поста-
новке/снятии системы с охраны

Кнопка управления программируемым каналом
ch3, управления доплонительными каналами
Кнопка изменения параметров сигналов пей-

джера, выключение звуковой и световой сигна-
лизации пейджера

Комбинации индикаторов LCD-дисплея

3+(4) Передача сигнала управления (в зоне/вне

5+6+7 Режим охраны: запирание/отпирание.
8+9 Обход главной зоны датчика удара.
9+10(мигают) «Срабатывание тревоги при сильном ударе» или

«постановка на охрану с обходом неисправного

11 (мигает) Антизахват (Anti-Hi-Jack).
11 Включена функция защиты от насильственного за-

12[мигает) «Срабатывание системы от концевого выключателя

двери» или «постановка на охрану с обходом неисправ-

ной зоны дверей».

13 Включен режим виброзвонка.
16+15(мигает) Полный заряд батареи/низкий заряд батареи.
14 Установить/отменить включение СН6 по таймеру.
14(мигает) Выход СН6 активирован.
17(мигает) Вызов пейджера.
18 Режим экономии питания (если главная система

снята с охраны, ее потребляемый ток — нулевой).

22 Включен режим Valet — значок показан на дисплее

всегда, пока система находится в режиме Valet.

24+23 Стандартный режим тревоги.
24+25 Режим бесшумной тревоги/ночной режим.

23+24+19(мигает) Постановка на охрану при работающем двигателе автомобиля.
26(мигает) «Срабатывание системы при включении зажигания».
27+21 [мигают) «Открыт багажник/капот» или «срабатывание системы от концевого выключателя капота/ ба-

гажника» или «постановка на охрану с обходом неисправной зоны капота/багажника».

28(мигает) Индикация габаритных огней автомобиля.
29 Настроить время установки СН6.
29 Настроить время отмены СН6.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.

Источник

Скрытые возможности «900-го Шерифа»

В охранной системе, выпускаемой под брендом Sheriff ZX 900, опция автозапуска не предусмотрена. Тем не менее, в конструкции этой системы изначально присутствуют элементы, с использованием которых легко реализовать турботаймер. Причем, подобный таймер будет совместимым с любым замком зажигания, вне зависимости от числа линий, коммутируемых им. Попутно можно будет блокировать одну или несколько силовых цепей, а также подключить тревожный передатчик. Как всего этого добиться, рассматривается дальше.

Базовая схема подключения

В инструкции, прилагаемой к оборудованию Шериф рассматриваемой модели, приводится схема:

Картинка с сайта: instruk.lada-43.ru

Здесь показаны два блокирующих реле: в одном используются нормально разомкнутые контакты (Н. Р.), в другом – нормально замкнутые. Может быть, подобное количество блокировок является излишним. Но выполнив подключение, как рекомендует инструкция, не придется ничего программировать. Сигнализация Sheriff 5btx900lcd, она же «ZX 900», изначально настроена на тот вариант подключения кабелей, который указан выше.

Чтобы реализовать турботаймер, вам понадобится одно реле, силовые контакты которого можно включать в разрыв цепи зажигания. Притом, речь идет только об использовании нормально разомкнутых контактов (30 и 87). Управлять этим реле сможет один из следующих выходов:

1. Программируемый канал, обозначаемый как CH6 (опции F24 придают значение 2);
2. Блокирующий выход сигналки Sheriff ZX 900, управляющий «нормально разомкнутым реле» (значение 2 должна получить опция F22).

Согласно инструкции, рекомендуемым является первый вариант. Что лучше, и как к сигналке Шериф подключать дополнительное оборудование, рассмотрено дальше.

Выбор оптимального варианта, программирование

Обратимся к инструкции и посмотрим на схему, где показано, что именно должны замыкать контакты дополнительного реле:

Картинка с сайта: instruk.lada-43.ru

В сигналке Sheriff ZX 900 турботаймер предусмотрен изначально. Длительность его работы регулирует опция F1. Провода IGN1 и IGN2, показанные на схеме, нужно включать в разрыв провода зажигания авто. Шнур IGN1, подключаясь к стандартному замку, соединяют с клеммой «15» (на схеме не показано). Получается, осталось рассмотреть, с чем должна быть соединена обмотка вашего реле. Что и выполнено в следующей главе.

Подключение обмотки реле турботаймера

Допустим, у вас есть 30-амперное реле с нормально разомкнутыми контактами и нужно реализовать турботаймер. Тогда, выбирая управляющий выход для подключения обмотки реле, руководствуйтесь алгоритмом:

1. Если используется и пейджер, и блокировка, управлять поведением реле турботаймера может один канал – CH6 (настройте опцию F24);
2. Если блокировка не нужна, лучше подключить обмотку к черному проводу с белой полосой (программируйте опцию F22);
3. Даже при использовании блокировки можно поступить так, как указано в пункте «2», но тогда блокирующее реле подключают к «серому» проводу (CH5).

Заметим, что изначально сигнализация Sheriff 5btx900lcd настроена так: выход CH5 должен управлять еще одним реле блокировки (Н.Р.). Чтобы он управлял пейджером, настраивают опцию F22.

Схемы подключения контактов обмотки выглядят несложно:

Картинка с сайта: instruk.lada-43.ru

В инструкции этих схем нет, но они являются общепринятыми. Все, что относится к электрооборудованию, является верным и для сигналок Шериф. Пользуйтесь схемами, установив любой слаботочный диод. Значение напряжения на нем не превосходит 16 Вольт.

Проводя монтаж или переключение любых проводов в авто, обязательно отключайте минусовую клемму АКБ. Этот совет тоже является общеизвестным.

Программирование сигналки

Открыв инструкцию, можно сразу найти таблицу программируемых опций:

Картинка с сайта: instruk.lada-43.ru

Если функции F13 все же присвоено значение «код», программирование системы Sheriff ZX 900 производят так:

1. Нужно отключить режим охраны и включить зажигание;
2. Кнопку Valet нажимают определенное число раз, равное первой цифре кода;
3. Зажигание выключают и снова включают;
4. Повторяют «шаг 2» для второго значения;
5. Зажигание выключают и включают, затем переходят к «шагу 3» из предыдущей последовательности.

Обратите внимание на важные опции: длительность работы турботаймера (F1), назначение входа INST2 (F16) и все то, что указано в тексте. Понятно, что сервисные функции обозначены цифрами, значение которых превышает «13». А все, что меньше 13-ти – это опции пользователя, и только.

Заметим, что выключив зажигание, прервать работу турботаймера владелец сможет в любой момент. Для этого на брелоке дважды жмут клавишу «3».

Обзор разных сигнализаций Sheriff

Источник

SHERIFF

ZX-900

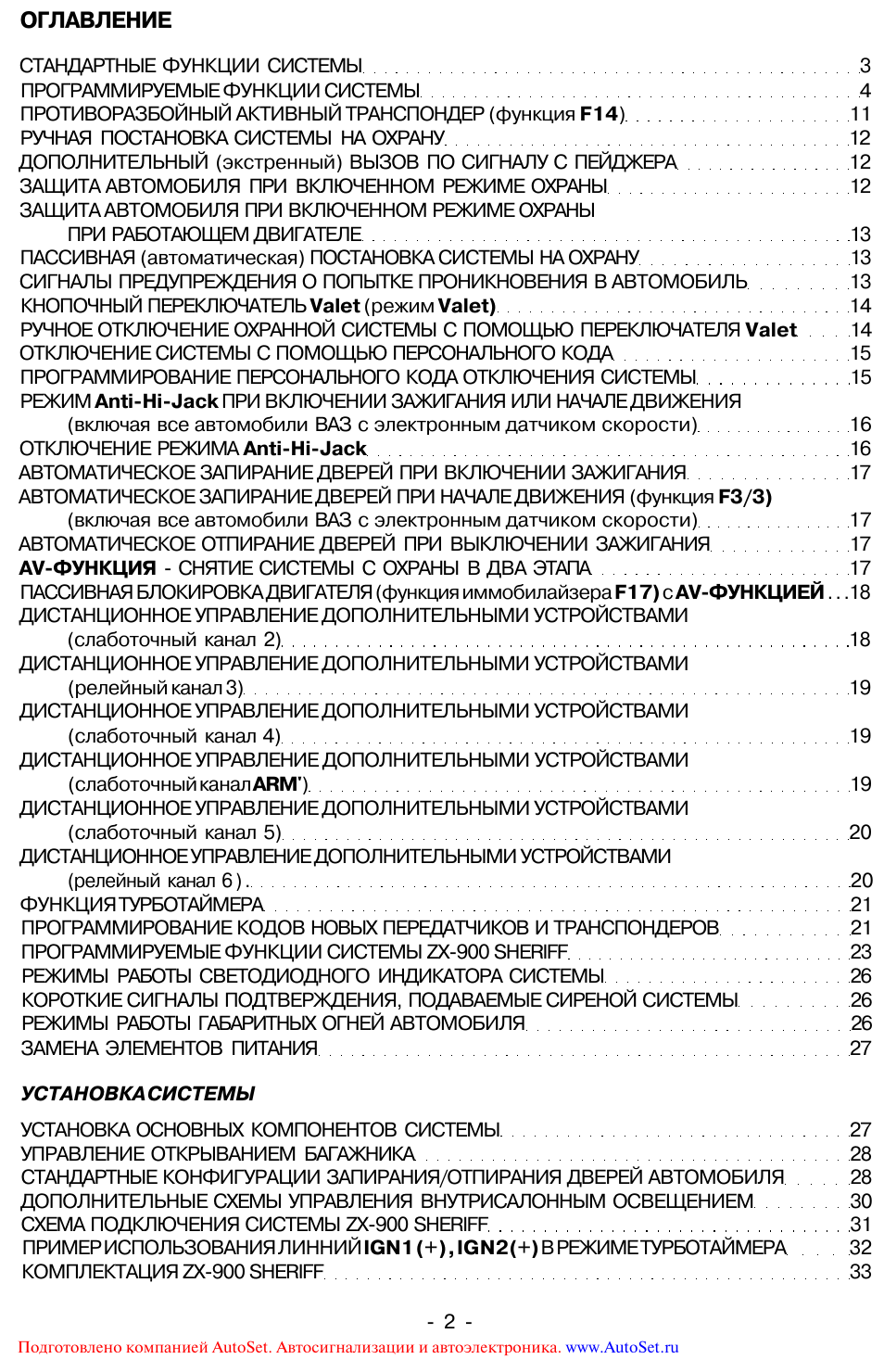

Руководство по установке и использованию.

Система имеет шесть независимых (два из них — дистанционно управляемые) функционально перепрограммируемых каналов. Это шесть физических проводных линий с программируемой логикой работы, обеспечивающих гибкое изменение функций системы для управления выключением турбированных двигателей (турботаймер), поиск автомобиля на паркинге, дистанционное отключение сирены системы в «НОЧНОМ» режиме с каналом управления дополнительным пейджером или устройством мобильной связи, сервис охраны автомобиля с запущенным двигателем без ключа зажигания, управление дополнительными устройствами по заданным временным интервалам.

Интерактивный пейджер обеспечивает реальный прием сигналов подтверждения выполнения команды системой. В течение одного цикла охраны система обеспечивает вывод информации о каждом сработавшем датчике на LCD-дисплей брелока двусторонней связи.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная система имеет программируемую функцию ручного отключения. В некоторых случаях, например, когда брелок-передатчик дистанционного управления системой потерян или не работает (или. возможно. Ваш брелок-передатчик блокирован мощным радиоизлучением устройства типа «глушилка»), Вам может потребоваться вручную поставить или вручную снять систему с охраны. Прочитайте разделы «Ручная постановка системы на охрану» и «Ручное отключение охранной системы», в которых подробно описаны процедуры постановки и снятия системы с охраны в такой ситуации. Кроме того, в данном руководстве приведена таблица, в одной из секций которой указаны используемые функции системы, включая выбранный метод отключения системы, и дополнительное оборудование, установленное в автомобиле. Хотя по умолчанию не запрограммирована функция «Секретный код» (для отключения системы необходимо ввести персональный код), для отключения системы может быть выбран и переключатель Valet. Посмотрите, какой метод был запрограммирован для выключения вашей системы, и ознакомьтесь с ним в соответствующем разделе данного руководства.

Если запрограммирована функция F13 «Секретный код», то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции c F12 no F27, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах Anti-Hi-Jack возможны только после ввода секретного кода! Изменение параметров функций с F1 по F11 не требует ввода секретного кода и доступно всегда.

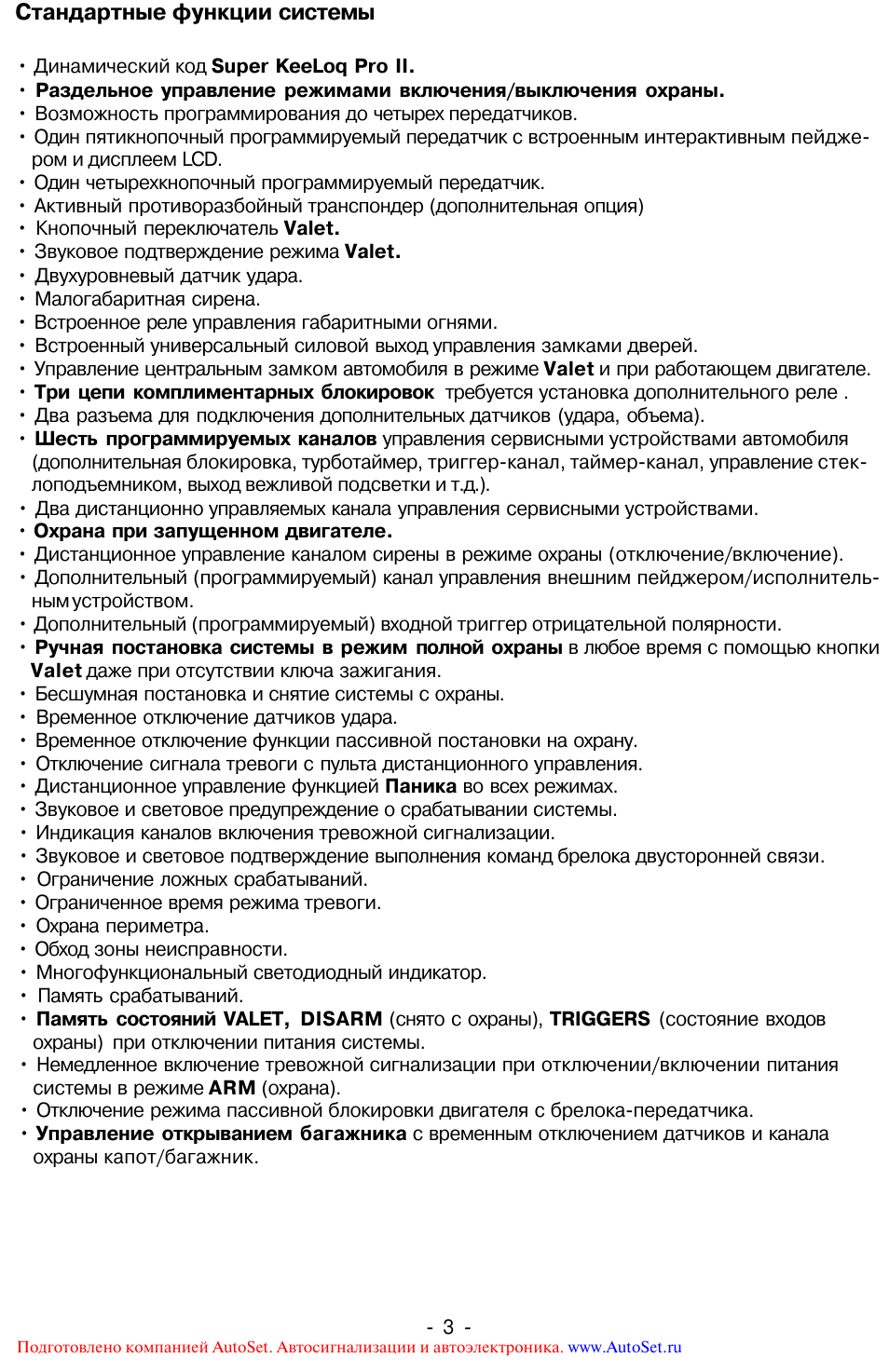

Стандартные функции системы

• Динамический код Super KeeLoq Pro II.
• Раздельное управление режимами включения/выключения охраны.
• Возможность программирования до четырех передатчиков.
• Один пятикнопочный программируемый передатчик с встроенным интерактивным пейджером и дисплеем LCD.
• Один четырехкнопочный программируемый передатчик.
• Активный противоразбойный транспондер (дополнительная опция).
• Кнопочный переключатель Valet.
• Звуковое подтверждение режима Valet.
• Двухуровневый датчик удара.
• Малогабаритная сирена.
• Встроенное реле управления габаритными огнями.
• Встроенный универсальный силовой выход управления замками дверей.
• Управление центральным замком автомобиля в режиме Valet и при работающем двигателе.
• Три цепи комплиментарных блокировок (требуется установка дополнительного реле).
• Два разъема для подключения дополнительных датчиков (удара, объема).
• Шесть программируемых каналов управления сервисными устройствами автомобиля (дополнительная блокировка, турботаймер, триггер-канал, таймер-канал, управление стеклоподъемником, выход вежливой подсветки и т.д.).
• Два дистанционно управляемых канала управления сервисными устройствами.
• Охрана при запущенном двигателе.
• Дистанционное управление каналом сирены в режиме охраны (отключение/включение).
• Дополнительный (программируемый) канал управления внешним пейджером/исполнительным устройством.
• Дополнительный (программируемый) входной триггер отрицательной полярности.
• Ручная постановка системы в режим полной охраны в любое время с помощью кнопки Valet даже при отсутствии ключа зажигания.
• Бесшумная постановка и снятие системы с охраны.
• Временное отключение датчиков удара.
• Временное отключение функции пассивной постановки на охрану.
• Отключение сигнала тревоги с пульта дистанционного управления.
• Дистанционное управление функцией Паника во всех режимах.
• Звуковое и световое предупреждение о срабатывании системы.
• Индикация каналов включения тревожной сигнализации.
• Звуковое и световое подтверждение выполнения команд брелока двусторонней связи.
• Ограничение ложных срабатываний.
• Ограниченное время режима тревоги.
• Охрана периметра.
• Обход зоны неисправности.
• Многофункциональный светодиодный индикатор.
• Память срабатываний.
• Память состояний VALET, DISARM (снято с охраны), TRIGGERS (состояние входов охраны) при отключении питания системы.
• Немедленное включение тревожной сигнализации при отключении/включении питания системы в режиме ARM (охрана).
• Отключение режима пассивной блокировки двигателя с брелока-передатчика.
• Управление открыванием багажника с временным отключением датчиков и канала охраны капот/багажник.

Программируемые функции системы

• Программируемая функция иммобилайзера (пассивная блокировка двигателя).
• Программируемый персональный код отключения и управления системой.
• Программируемая задержка постановки системы на охрану: 5/10/35 сек.
• Программируемая функция Комфорт (закрыть все — импульс на закрытие программируемой длительности — 10/15/22/30 сек).
• Многоканальная программируемая функция Anti-Hi-Jack (дистанционное включение / при включении зажигания и срабатывании концевых выключателей DOOR(+) или DOOR(-) или начале движения автомобиля).
• Программируемая длительность импульса управления замками дверей: 0,5/1/3,5 сек.
• Двойной импульс отпирания дверей.
• Программируемая функция перепостановки на охрану.
• Программирование режима управления центральным замком при перепостановке на охрану.
• Пассивная/активная постановка системы на охрану.
• Программируемое автоматическое запирание замков дверей при пассивной постановке на охрану.
• Программируемое автоматическое запирание дверей при включении зажигания.
• Программируемое автоматическое запирание дверей при начале движения.
• Программируемое автоматическое отпирание дверей при выключении зажигания.
• Выход СН2 — слаботочный перепрограммируемый управляемый канал дополнительных устройств: программируемые временные интервалы, сервис-импульсы, управление электроприводом багажника, триггер-выход 1, триггер-выход 2.
• Выход СН3 — релейный перепрограммируемый управляемый канал дополнительных устройств: программируемые временные интервалы, сервис-импульсы, управление электроприводом багажника.
• Выход СН4 — слаботочный перепрограммируемый канал дополнительных устройств: программируемые временные интервалы, сервис-импульсы, управление стеклоподъемником, выход вежливой подсветки.
• Выход /ARM(-) — слаботочный перепрограммируемый канал дополнительных устройств: выход дополнительной блокировки HP-типа, турботаймер.
• Выход СН5 — слаботочный перепрограммируемый канал дополнительных устройств: выход дополнительной блокировки HP-типа, выход управления пейджером или другими исполнительными устройствами.
• Выход СН6 — релейный перепрограммируемый канал дополнительных устройств: выход «вежливой» подсветки, турботаймер, дистанционный радиоуправляемый канал сервис-импульсов (дистанционное включение/выключение канала в реальном времени по часам-будильнику).
• Программируемая функция отключения «ложных» срабатываний системы.
• Программируемая функция контроля пейджером режима включения зажигания автомобиля в любом состоянии системы.

Передатчики, обладающие технологией защиты цифровых кодов от перехвата (Keeloq)

В брелоках-передатчиках, входящих в комплект данной охранной системы, используется наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых в настоящий момент автомобильных охранных систем. Некоторые из современных опытных угонщиков автомобилей используют устройства, известные как перехватчики кодов (code grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройством дистанционного управления охранной системой автомобиля. После ухода водителя данный код используется угонщиком для снятия системы с охраны.

В отличие от описанных выше устройств дистанционного управления брелоки-передатчики, входящие в комплект Вашей охранной системы, изменяют код передаваемого сигнала каждый раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный сигнал вашего брелока-передатчика, охранная система на него просто не отреагирует. Если кнопку на вашем брелоке-передатчике нажимать более 30 раз, когда он находится вне пределов управления охранной системой (например, с ним играют дети), система не будет реагировать на вызов брелока-передатчика, когда вы снова решите им воспользоваться. Вам необходимо синхронизировать ваш брелок-передатчик с приемником охранной системы. Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы на охрану/снятия системы с охраны на брелоке-передатчике. После этого система снова будет реагировать на все команды дистанционного управления.

Кнопки брелоков-передатчиков

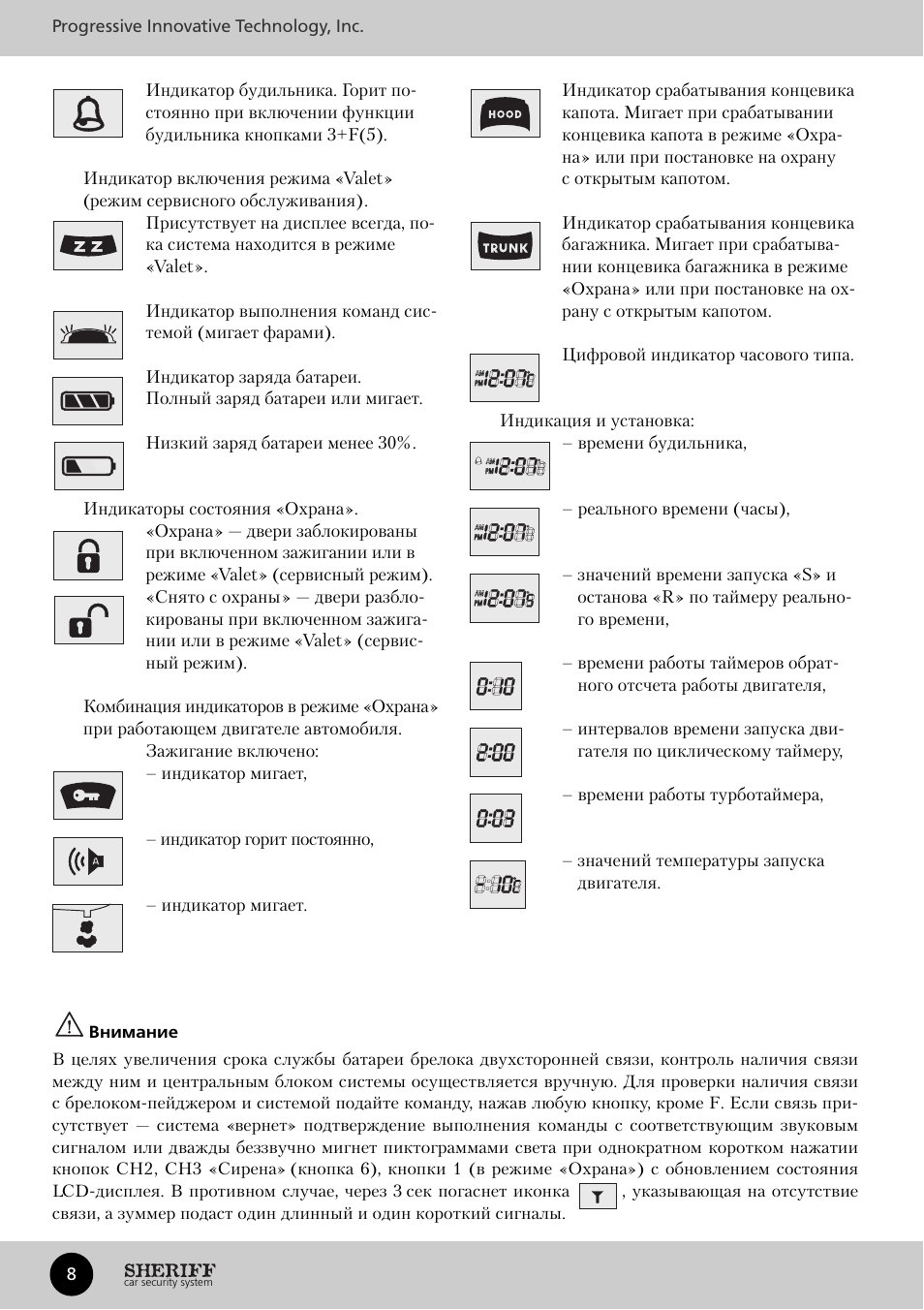

Комбиниции индикаторов LCD-дисплея

Команды управления системой SHERIFF ZX-900

ТАБЛ. 1

Если включена функция F5 — автоматическая перепостановка на охрану, то при снятии системы с охраны светодиодный индикатор начнет быстро мигать, указывая на то, что если в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Если в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет и режим постановки системы на охрану будет отменен.

Если включена функция F22 — функция пассивной постановки системы на охрану, a F5 выключена, то светодиодный индикатор погаснет. Система переходит в режим ожидания открытия/ закрытия любой из дверей. Если вы откроете, а затем закроете любую из дверей автомобиля, включится 30-секундный таймер автоматической постановки системы на охрану. Светодиодный индикатор начнет быстро мигать.

Попытка снять систему с охраны после того, как система сработала (включилась сирена сигнализации), приведет только к отключению звуковой сигнализации. Система не будет снята с охраны. Для того чтобы снять систему с охраны, необходимо еще раз нажать кнопку постановки на охрану/снятия с охраны на брелоке-передатчике, когда система не подает звуковую сигнализацию.

Закрыть/ открыть двери в режиме Valet или при ВКЛ зажиганииНажать и отпустить кнопки 1 или 2 (см. рис. 1).
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заблокированы/разблокированы.Постановка на охрану при запущенном двигателеНажать и удерживать кнопку 1 в течение 3 сек до получения подтверждающего сигнала (см. рис. 1).

1. Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заперты.
2. Габаритные огни автомобиля ведут себя согласно функции F8.

Снятие с охраны при запущенном двигателеКратковременно нажать и отпустить кнопку 2 (см. рис. 1). Светодиодный индикатор погаснет. Если сигнализация срабатывала в Ваше отсутствие, светодиодный индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабатывала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей автомобиля будут открыты.Паника (включение/выключение)

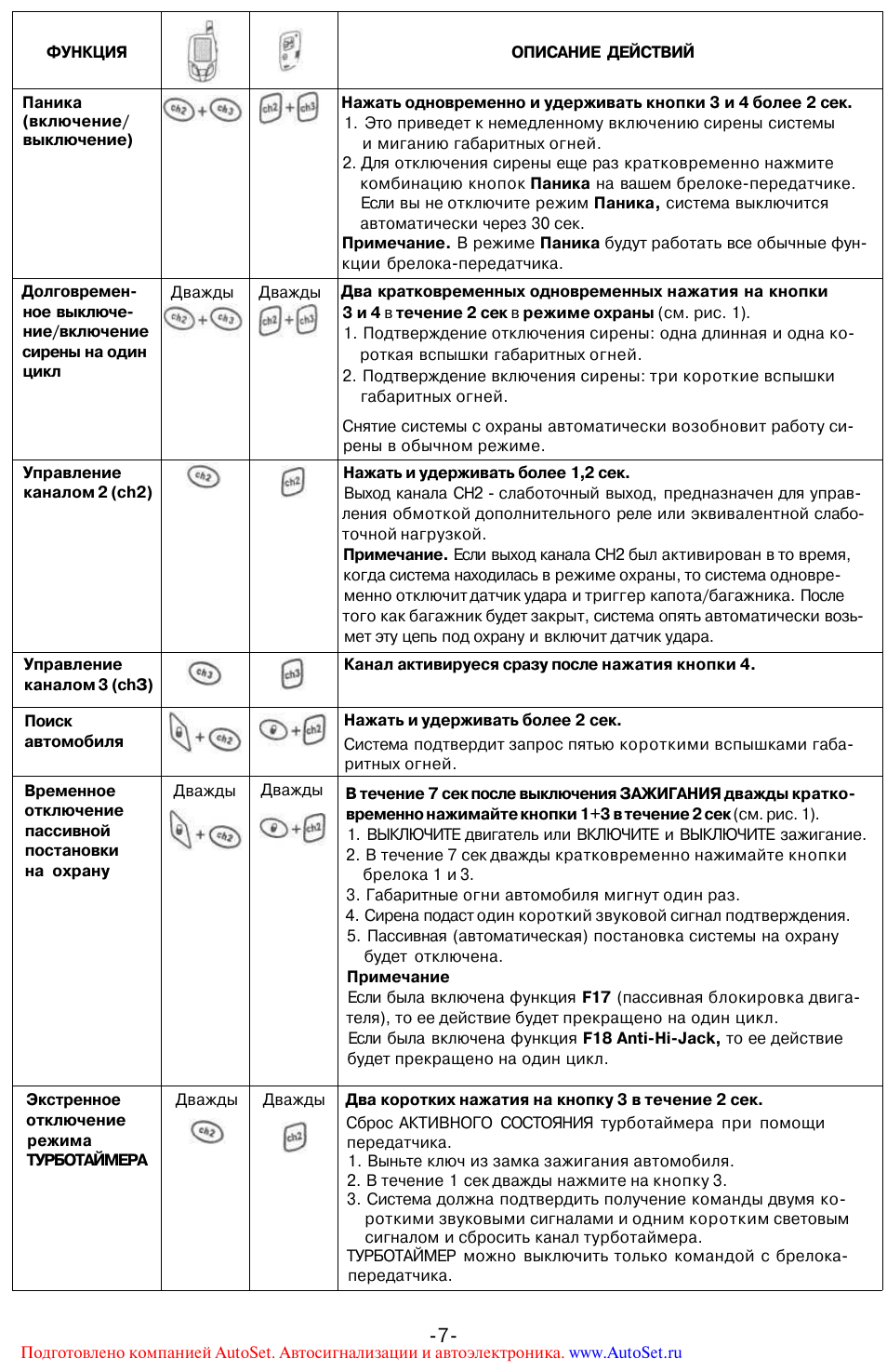

Нажать одновременно и удерживать кнопки 3 и 4 более 2 сек.

1. Это приведет к немедленному включению сирены системы и миганию габаритных огней.
2. Для отключения сирены еще раз кратковременно нажмите комбинацию кнопок Паника на вашем брелоке-передатчике. Если вы не отключите режим Паника, система выключится автоматически через 30 сек.

Примечание. В режиме Паника будут работать все обычные функции брелока-передатчика.Долговременное выключение/включение сирены на один циклДваждыДваждыДва кратковременных одновременных нажатия на кнопки 3 и 4 в течение 2 сек в режиме охраны (см. рис. 1).

1. Подтверждение отключения сирены: одна длинная и одна короткая вспышки габаритных огней.
2. Подтверждение включения сирены: три короткие вспышки габаритных огней.

Снятие системы с охраны автоматически возобновит работу сирены в обычном режиме.Управление каналом 2 (ch2)Нажать и удерживать более 1,2 сек.

Выход канала СН2 — слаботочный выход, предназначен для управления обмоткой дополнительного реле или эквивалентной слаботочной нагрузкой.

Примечание. Если выход канала СН2 был активирован в то время, когда система находилась в режиме охраны, то система одновременно отключит датчик удара и триггер капота/багажника. После того как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану и включит датчик удара. Управление каналом 3 (ch3) Канал активируется сразу после нажатия кнопки 4. Поиск автомобиля + + Нажать и удерживать более 2 сек.
Система подтвердит запрос пятью короткими вспышками габаритных огней. Временное отключение пассивной постановки на охрану Дважды
+ Дважды
+

В течение 7 сек после выключения ЗАЖИГАНИЯ дважды кратковременно нажимайте кнопки 1 + 3 в течение 2 сек (см. рис. 1).

1. ВЫКЛЮЧИТЕ двигатель или ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 7 сек дважды кратковременно нажимайте кнопки брелока 1 и 3.
3. Габаритные огни автомобиля мигнут один раз.
4. Сирена подаст один короткий звуковой сигнал подтверждения.
5. Пассивная (автоматическая) постановка системы на охрану будет отключена.

Примечание Если была включена функция F17 (пассивная блокировка двигателя), то ее действие будет прекращено на один цикл. Если была включена функция F18 Anti-Hi-Jack, то ее действие будет прекращено на один цикл.Экстренное отключение режима ТУРБОТАЙМЕРА

Два коротких нажатия на кнопку 3 в течение 2 сек.

Сброс АКТИВНОГО СОСТОЯНИЯ турботаймера при помощи передатчика.

1. Выньте ключ из замка зажигания автомобиля.
2. В течение 1 сек дважды нажмите на кнопку 3.
3. Система должна подтвердить получение команды двумя короткими звуковыми сигналами и одним коротким световым сигналом и сбросить канал турботаймера.

ТУРБОТАЙМЕР можно выключить только командой с брелока-передатчика.Беззвучная постановка на охрану, , Кратковременно нажать кнопку 3, затем в течение 4 сек — кнопку 1 (см. рис. 1).Беззвучное снятие с охраны, , Кратковременно нажать кнопку 3, затем в течение 4 сек — кнопку 1 (см. рис. 1).Постановка на охрану с выключенными зонами предупредительного срабатывания обоих датчиков, , Кратковременно нажать кнопку 1 и в течение 4 сек нажать кнопку 3 (см. рис. 1)Постановка на охрану с полностью выключенными датчиками, , , , Кратковременно нажать кнопку 1 и в течение 4 сек нажать кнопку 3, после сигнала подтверждения нажать кнопку 3 еще раз (см. рис. 1).Беззвучная постановка на охрану с выключенными зонами предупредительного срабатывания обоих датчиков, , , , Кратковременно нажать кнопку 3, затем, в течение 4 сек, кнопку 1, затем — кнопку 3 (см. рис. 1).Беззвучная постановка на охрану с полностью выключенными датчиками, , , , , , Кратковременно нажать кнопку 3, затем — кнопку 1 и в течение 4 сек кнопку 3, после сигнала подтверждения нажать кнопку 3 еще раз (см. рис. 1).Запуск функции Anti-Hi-Jack+ + Вместе нажать и удерживать более 3 сек при включенном зажигании и включенной функции F18/2.

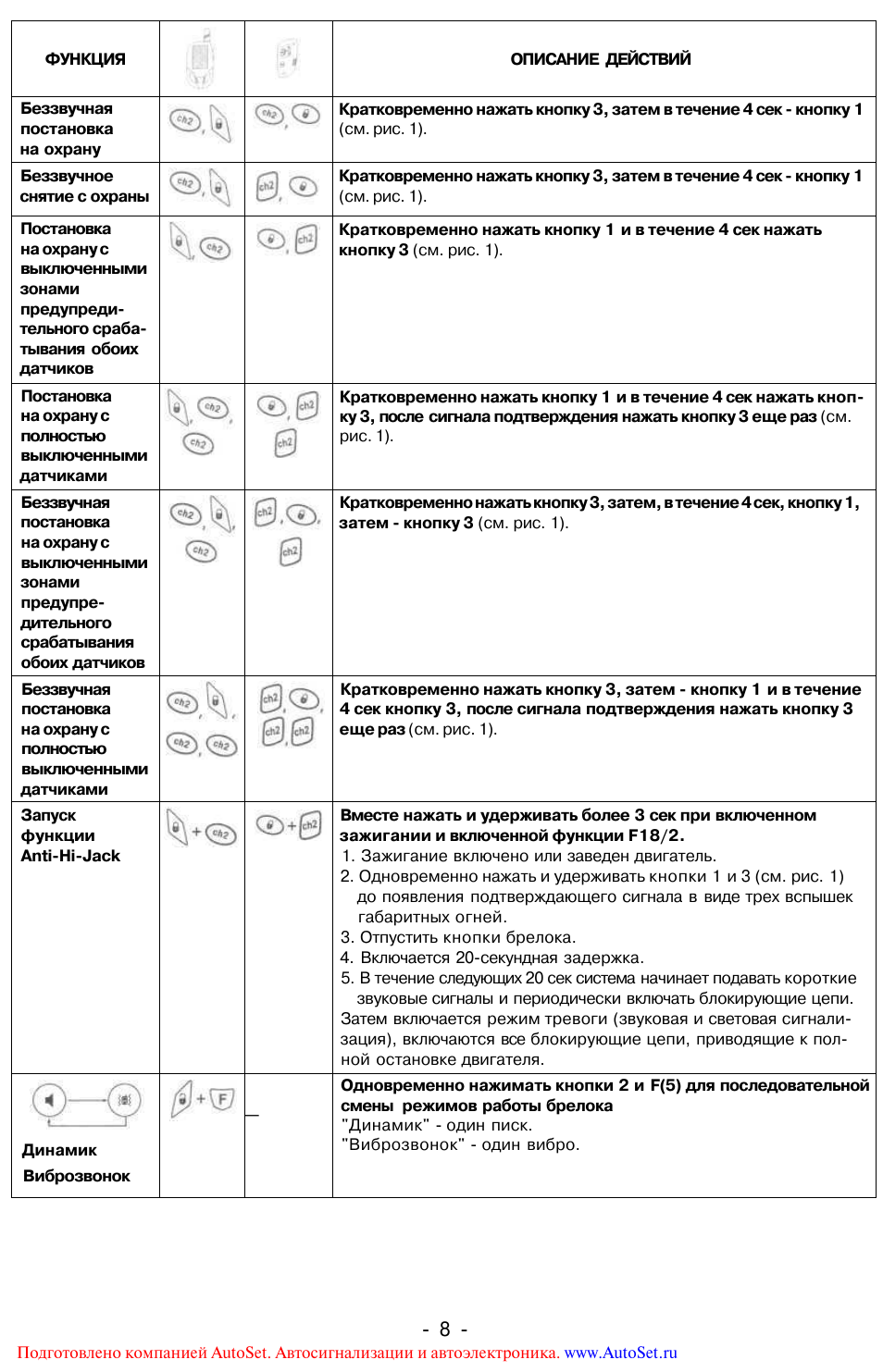

1. Зажигание включено или заведен двигатель.
2. Одновременно нажать и удерживать кнопки 1 и 3 (см. рис. 1) до появления подтверждающего сигнала в виде трех вспышек габаритных огней.
3. Отпустить кнопки брелока.
4. Включается 20-секундная задержка.
5. В течение следующих 20 сек система начинает подавать короткие звуковые сигналы и периодически включать блокирующие цепи.

Затем включается режим тревоги (звуковая и световая сигнализация), включаются все блокирующие цепи, приводящие к полной остановке двигателя.
Динамик Виброзвонок+ —Одновременно нажимать кнопки 2 и F(5) для последовательной смены режимов работы брелока
«Динамик» — один писк.

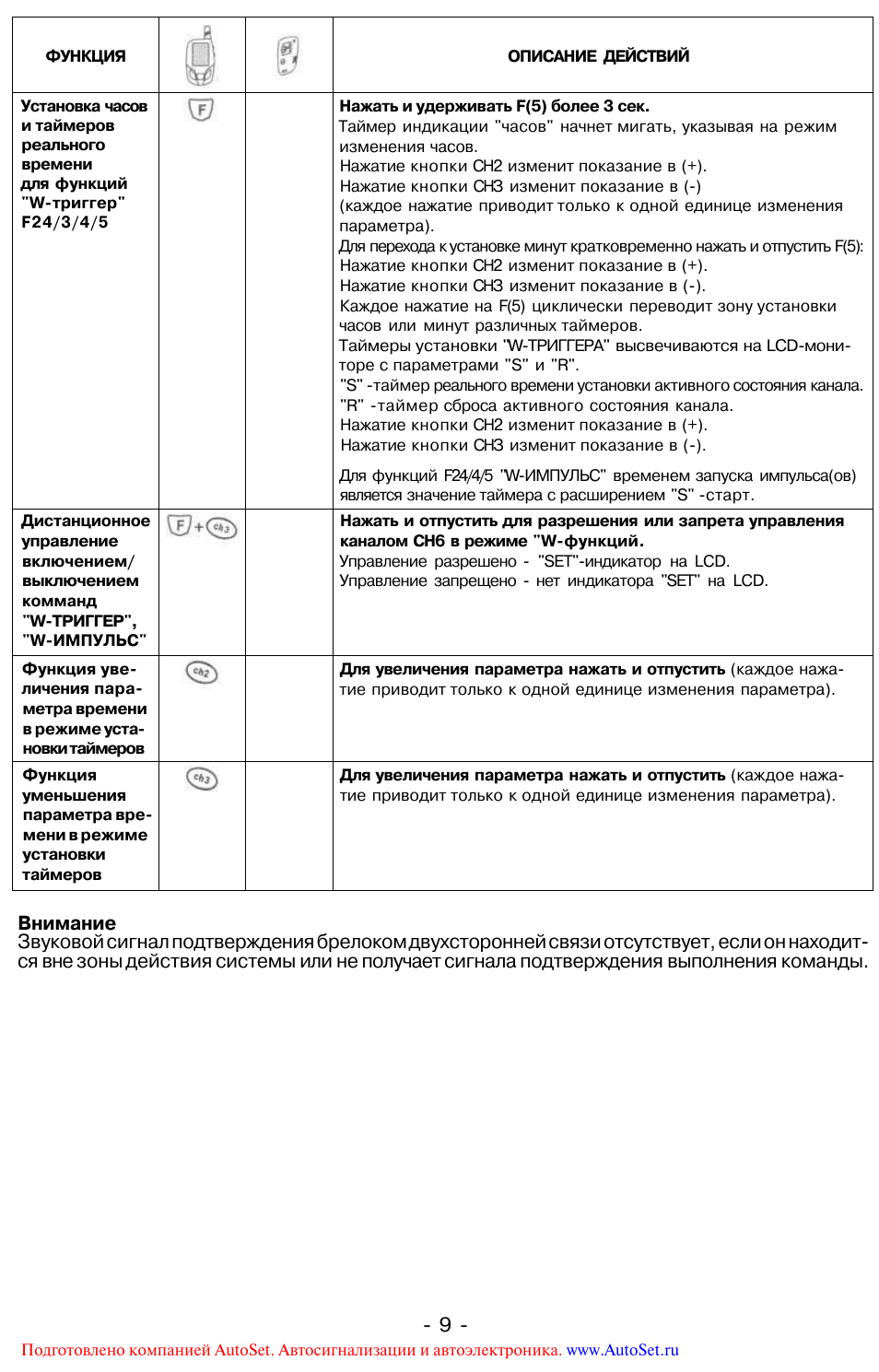

«Виброзвонок» — один вибро.Установка часов и таймеров реального времени для функций «W-триггер» F24/3/4/5Нажать и удерживать F(5) более 3 сек.
Таймер индикации «часов» начнет мигать, указывая на режим изменения часов.
Нажатие кнопки СН2 изменит показание в (+). Нажатие кнопки СНЗ изменит показание в (-) (каждое нажатие приводит только к одной единице изменения параметра).
Для перехода к установке минут кратковременно нажать и отпустить F(5): Нажатие кнопки СН2 изменит показание в (+). Нажатие кнопки СНЗ изменит показание в (-). Каждое нажатие на F(5) циклически переводит зону установки часов или минут различных таймеров.
Таймеры установки «W-ТРИГГЕРА» высвечиваются на LCD-мониторе с параметрами «S» и «R».
«S» -таймер реального времени установки активного состояния канала. «R» -таймер сброса активного состояния канала. Нажатие кнопки СН2 изменит показание в (+). Нажатие кнопки СНЗ изменит показание в (-).
Для функций F24/4/5 «W-ИМПУЛЬС» временем запуска импульса(ов) является значение таймера с расширением «S» — старт.Дистанционное управление включением/выключением команд «W-ТРИГГЕР», «W-ИМПУЛЬС»+ Нажать и отпустить для разрешения или запрета управления каналом СН6 в режиме «W’-функций.
Управление разрешено — «SET’-индикатор на LCD. Управление запрещено — нет индикатора «SET» на LCD.функция увеличения параметра времени в режиме установки таймеровДля увеличения параметра нажать и отпустить (каждое нажатие приводит только к одной единице изменения параметра).Функция уменьшения параметра времени в режиме установки таймеровДля уменьшения параметра нажать и отпустить (каждое нажатие приводит только к одной единице изменения параметра).

Звуковой сигнал подтверждения брелоком двухсторонней связи отсутствует, если он находится вне зоны действия системы или не получает сигнала подтверждения выполнения команды.

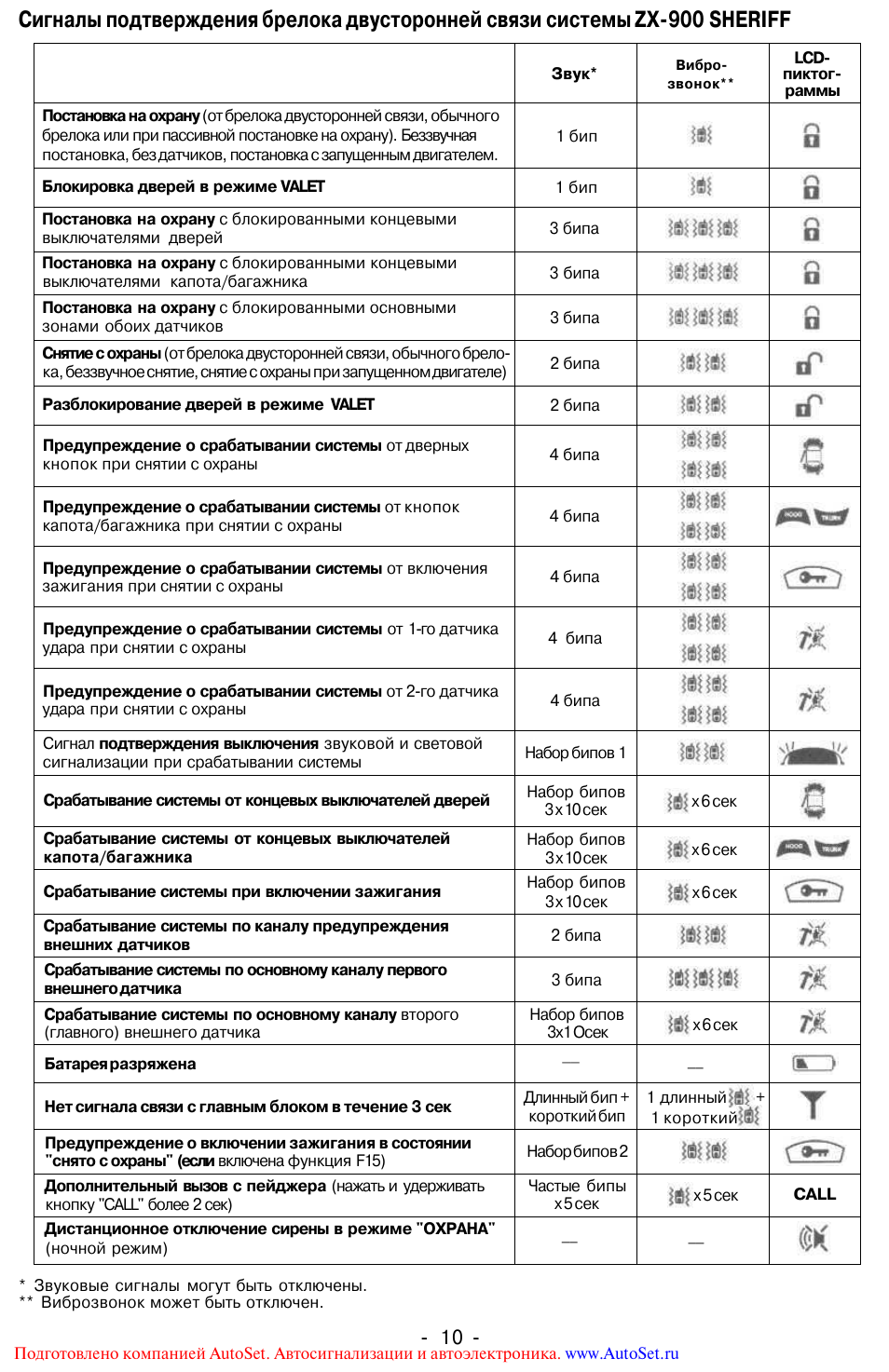

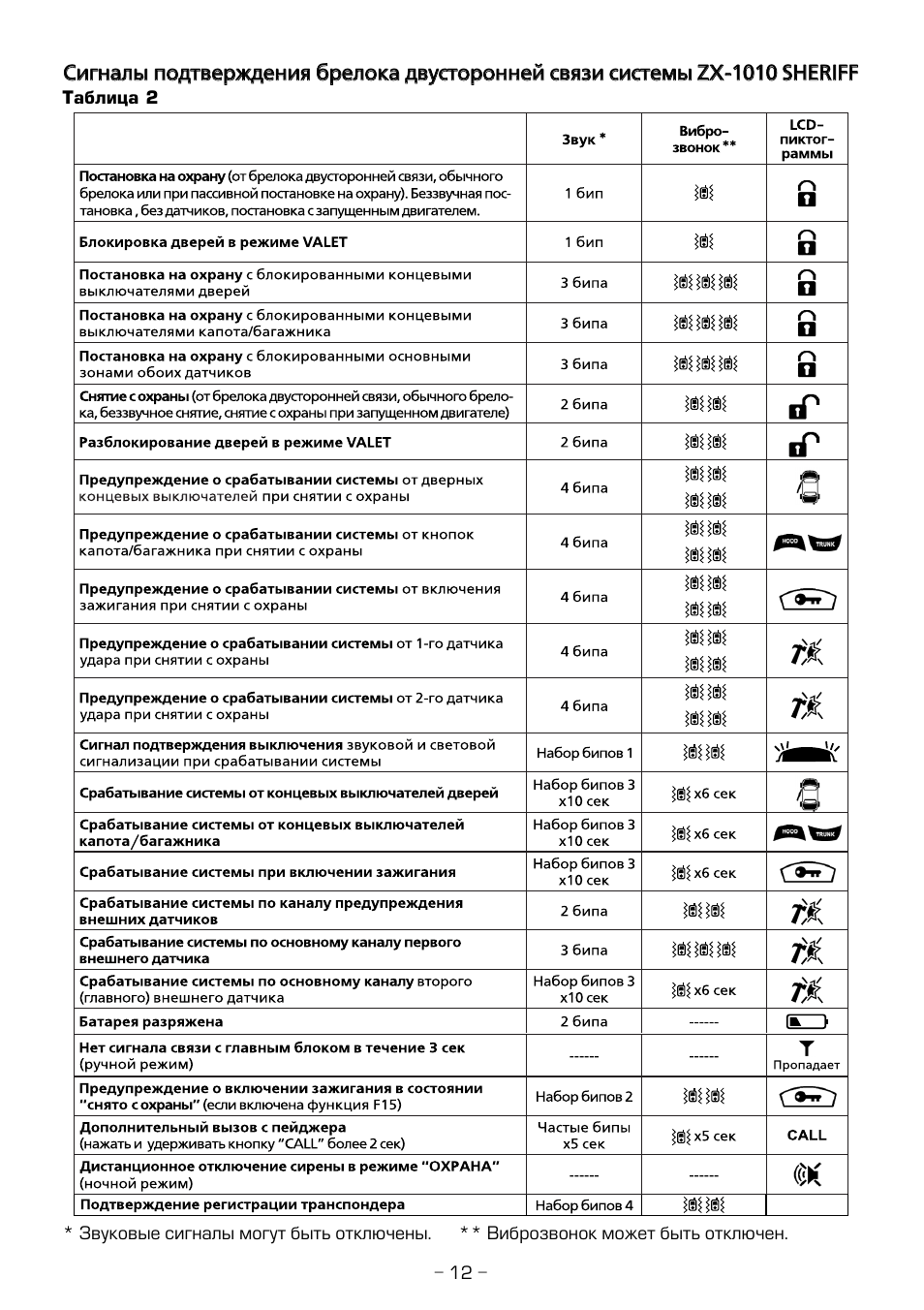

Сигналы подтверждения брелока двусторонней связи системы ZX-900 SHERIFF

* Звуковые сигналы могут быть отключены.
** Виброзвонок может быть отключен.

ПРОТИВОРАЗБОЙНЫЙ АКТИВНЫЙ ТРАНСПОНДЕР

ПРОТИВОРАЗБОЙНЫЙ АКТИВНЫЙ ТРАНСПОНДЕР предназначен для повышения эффективности защитных свойств охранной системы, обеспечения возврата машины и безопасности владельца. Встроенная функция F14 позволяет выбрать один из трех режимов работы.

F14/1 — состояние «выключено». Система исключает использование активного транспондера.

F14/2 — режим скрытой охраны первой ступени. Система определяет наличие транспондера при каждом включении зажигания, подтверждая однократным звуковым сигналом. Последующие охранные действия выполняются беззвучно в циклическом режиме. Транспондер в рабочей зоне — нормальная работа системы. Транспондер вне рабочей зоны — система включает блокирующие цепи. Размещение (включение) транспондера в рабочей зоне обеспечивает восстановление цепей разрыва. Данный алгоритм работы устройства не имеет временных и количественных ограничений.

F14/3 — режим скрытой охраны второй ступени. Система определяет наличие транспондера, при каждом включении зажигания подтверждая однократным звуковым сигналом. Последующие охранные действия выполняются в режиме включения алгоритма блокирования по типу ANTI-HI-JACK с другими временными параметрами, если система «потеряла» траспондер. Транспондер в рабочей зоне — нормальная работа системы. Транспондер вне рабочей зоны — система запускает режим ANTI-HI-JACK. Последующее размещение (включение) транспондера в рабочей зоне не обеспечивает восстановления цепей разрыва. Система может быть «восстановлена» с помощью кнопки Valet или вводом Секретного кода.

Ручная постановка системы на охрану

Если Вы по какой-либо причине не можете воспользоваться брелоком-передатчиком для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet в любое время, даже при отсутствии ключа зажигания.

Полная постановка системы на охрану

1. Кратковременно нажать, отпустить, а затем нажать и удерживать (более 3 сек) кнопку VALET до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия последней двери:
   1. если дверь была закрыта, система будет ждать открытия, а затем закрытия последней двери,
   2. если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь, и по истечении 3 сек включится режим полной охраны.

Если имеется дополнительная цепь запирания/отпирания замков дверей и включена программируемая функция F27 (блокировка замков дверей при автоматической постановке на охрану), то двери автомобиля будут заперты.

Ручная постановка в режим охраны выполняется только на один цикл до снятия системы с охраны.

Примечание После выключения зажигания, ручная постановка в режим охраны может быть выполнена только после 5-секундной задержки.

Дополнительный (экстренный) вызов по сигналу с пейджера

• Система имеет дополнительный канал передачи сигнала вызова/оповещения владельцу брелока двусторонней СВЯЗИ. Управление вызовом может осуществляться вторым лицом, находящимся в автомобиле и активирующим кнопку «CALL» на модуле пейджера. Сигнал вызова формируется при нажатии и удержании кнопки «CALL» более 2 сек.
• Биппер брелока двусторонней СВЯЗИ начинает подавать часто повторяющийся звуковой сигнал в течение 5 сек. Виброзвонок активируется также на 5 сек.

Защита автомобиля при включенном режиме охраны

• Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию системы и включению сигнализации. В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратятся и система будет продолжать контролировать все цепи защиты автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в течение шести 30-секундных циклов и затем отключится; данная зона защиты будет изолирована, и система продолжит контролировать остальные цепи защиты автомобиля.
• Каждый раз, когда система ставится на охрану, красный светодиодный индикатор, установленный в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индикатора служит визуальным предупреждением для потенциальных грабителей или угонщиков. В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток, поэтому, даже если система оставлена в режиме охраны на длительное время, работа светодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
• При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего 30-секундного цикла сигнализации, привлекая внимание к автомобилю.
• Дополнительная функция: каждый раз, когда система ставится на охрану, блокируется цепь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с помощью ключа зажигания.
• Когда система находится на охране, любой сильный удар по кузову или стеклу автомобиля приведет к срабатыванию датчика удара и включению сигнализации.
• Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара, после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.

Защита автомобиля при включенном режиме охраны при работающем двигателе

• Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию системы и включению сигнализации. Включатся все блокирующие цепи. В течение 30 секунд будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в течение шести 30-секундных циклов и затем отключится; данная зона защиты будет изолирована, а система продолжит контролировать остальные цепи защиты автомобиля.
• Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего 30-секундного цикла сигнализации, привлекая внимание к автомобилю.

Пассивная (автоматическая) постановка системы на охрану

1. Выключите двигатель, выйдите из автомобиля, закройте все двери, капот и багажник.
2. Светодиодный индикатор начнет часто мигать, указывая на то, что включился 30-секундный таймер пассивной постановки системы на охрану.
3. По истечении 30 секунд система включит режим охраны.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.

Если имеется дополнительная цепь запирания/отпирания замков дверей и включена программируемая функция F27 (блокировка замков дверей при автоматической постановке на охрану), то двери автомобиля будут заперты.

Примечание Если во время работы таймера пассивной постановки на охрану будут открыты дверь, капот или багажник автомобиля, работа таймера пассивной постановки системы на охрану будет приостановлена. Когда все двери, капот, багажник будут закрыты, система начнет цикл пассивной постановки на охрану сначала. По окончании 30-секундного интервала времени включится режим охраны.

Сигналы предупреждения о попытке проникновения в автомобиль

Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная система проинформирует Вас об этом.

При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза мигнут габаритные огни или указатели поворотов.

Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как мигает светодиодный индикатор на приборной панели автомобиля.

• Если светодиодный индикатор мигает один раз через паузу, то система срабатывала от первого датчика удара или от триггера дополнительного устройства, подключенного к системе.
• Если светодиодный индикатор мигает два раза через паузу, то система срабатывала от второго датчика удара или от триггера дополнительного устройства, подключенного к системе.
• Если светодиодный индикатор мигает три раза через паузу, то система срабатывала от концевого выключателя багажника или капота (при попытке открыть капот или багажник) INSTI(-), INST2(-) = INST1(-) (когда INST2J-) -дополнительный входной триггер).
• Если светодиодный индикатор мигает четыре раза через паузу, то система срабатывала от концевого выключателя дверей (при попытке открыть двери автомобиля) DOOR(-), DOOR(+).

Сигналы предупреждения о попытке проникновения в автомобиль хранятся в памяти системы и стираются при включении зажигания.

Кнопочный переключатель Valet (режим VALET)

Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны данной системы, что исключает необходимость отдавать передатчик управления Вашей системой служителю парковки или механику станции технического обслуживания. Когда система находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного управления режимом Паника и функции дистанционного управления запиранием и отпиранием замков дверей автомобиля.

Включение режима Valet

1. Снимите систему с охраны с брелока-передатчика или кнопки Valet или введите свой персональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.

Примечание. В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным звуковым сигналом.

Не забудьте отключить сервисный режим Valet, если этот режим Вам больше не нужен. Это обеспечит полную защиту Вашего автомобиля.

Выключение режима Valet

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.

Ручное отключение охранной системы с помощью переключателя Valet

Данная охранная система может быть снята с охраны и без использования брелока-передатчика дистанционного управления. Эта функция предусмотрена на тот случай, если Вам нужно снять систему с охраны и воспользоваться автомобилем, но брелок-передатчик потерян или неисправен. Если при программировании системы для ручного отключения системы выбран переключатель Valet, то для отключения системы проделайте следующее: откройте дверь автомобиля — сработает охранная система и включится сирена; включите зажигание; в течение 10 сек кратковременно нажмите кнопку Valet.

Обратите внимание, что при этом система не будет находиться в режиме Valet!

Отключение системы с помощью персонального кода

Выбор кодированного режима отключения системы осуществляется функцией F13. Для этого обратитесь к Вашему мастеру-установщику или смотрите раздел «Программируемые функции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции также определяет способ отключения режима Anti-Hi-Jack (Valet или кодированный). В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля, Вы можете запрограммировать свой персональный код отключения в любое время. Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.

Для отключения системы с помощью персонального кода

1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее первой цифре Вашего персонального кода (фабричная установка — 1 раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее второй цифре Вашего персонального кода (фабричная установка — 1 раз).
6. Выключите и вновь включите зажигание — режим тревоги выключится и двигатель можно завести.

Примечание. Если 3 раза подряд был введен неправильный код, система перестанет воспринимать дальнейшие попытки ввода кода в течение некоторого времени.

Программирование персонального кода отключения системы

НЕ ВЫБИРАЙТЕ В КАЧЕСТВЕ ПЕРВОЙ ЦИФРЫ СЕКРЕТНОГО КОДА ЧИСЛО 3!

Функция F13 должна соответствовать режиму СЕКРЕТНЫЙ КОД.

Фабричный код отключения системы — 11.

Для программирования вашего персонального кода введите действующий персональный код для разрешения операции смены секретного кода.

1. Снимите систему с охраны.
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее первой цифре Вашего персонального кода (фабричная установка — 1 раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее второй цифре Вашего персонального кода (фабричная установка — 1 раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный, прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание и сразу же выполните процедуру записи нового секретного кода.
9. Нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один длинный сигналы сирены, подтверждающие, что система готова к программированию нового персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 (см. рис. 1, рис. 2) передатчика для начала ввода первой цифры персонального кода. Вы услышите один подтверждающий сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2 передатчика (рис. 1, рис. 2) для начала ввода второй цифры персонального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее количество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, подтверждающие, что программирование нового персонального кода закончено.

Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание, что если функция F12 запрограммирована как СЕКРЕТНЫЙ КОД, персональный код также будет необходим для отключения функции Anti-Hi-Jack.

Примечание. Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему в охрану с помощью брелока-передатчика, затем снимите систему с охраны и повторите процедуру ввода секретного кода.

Режим Anti-Hi-Jack (защита от угона и захвата автомобиля)

Дистанционное включение функции Anti-Hi-Jack Tx с помощью брелока-передатчика (программируемая функция F18).

1. Включите зажигание или заведите двигатель.
2. Одновременно нажмите и удерживайте кнопки 1 и 2 (см. рис. 1) до появления подтверждающего сигнала в виде трех вспышек габаритных огней.
3. Отпустить кнопки брелока.
4. Включается 2О-секундная задержка.
5. В течение следующих 20 сек система начинает подавать короткие звуковые сигналы и периодически включать блокирующие цепи.
6. Итого: после 40-секундной задержки включается режим тревоги (звуковая и световая сигнализация).
7. Постоянно включаются все блокирующие цепи, приводящие к полной остановке двигателя.

Функция Anti-Hi-Jack IGN при включении зажигания (программируемые функции F19, F20) и срабатывании концевых выключателей дверей или датчика скорости автомобиля работает следующим образом:

1. функция выключена,
2. активируется при каждом включении зажигания и срабатывании концевого выключателя двери DOOR(-) в режиме: закрыто/открыто/закрыто или открыто/закрыто,
3. активируется при каждом включении зажигания и срабатывании концевого выключателя двери DOOR(+) в режиме: закрыто/открыто/закрыто,
4. активируется при каждом включении зажигания и движении автомобиля.

Примечание После того как включена тревожная сигнализация в режиме Anti-Hi-Jack, звуковая и световая сигнализации будут работать до полного разряда аккумулятора автомобиля. Отключение системы в режиме Anti-Hi-Jack возможно только при помощи кнопки Valet в режиме простого нажатия кнопки Valet или посредством ввода секретного кода.

Отключение режима Anti-Hi-Jack

Отключение функции Anti-Hi-Jack в течение 40 сек после ее включения (т. е. в течение предупредительного цикла, до включения сирены, габаритных огней, внутрисалонного освещения и цепей блокировки двигателя) производится однократным нажатием на кнопочный выключатель Valet.

• Если функция F13 в режиме Valet и сработала тревожная сигнализация, выключите Anti-Hi-Jack следующим образом: выключитe, затем вновь включите зажигание и в течение 10 сек нажмите кнопочный выключатель Valet.
• Если функция F13 в режиме Секретный код, выключите и вновь включите зажигание 2 раза, после чего введите персональный секретный код отключения системы.

Автоматическое запирание дверей при включении зажигания (функция F3/2)

Если в Вашем автомобиле установлены дополнительные электроприводы замков дверей, данная система может быть запрограммирована на автоматическое запирание дверей при включении зажигания. Каждый раз при включении зажигания через 3 сек двери автомобиля будут заперты для обеспечения Вашей безопасности. Если какая-либо из дверей будет в этот момент открыта, двери запираться не будут. Если Вы хотите включить данную функцию, обратитесь к Вашему мастеру-установщику или смотрите раздел «Программируемые функции».

Автоматическое запирание дверей при начале движения автомобиля (функция F3/3)

Если в Вашем автомобиле установлены электронный датчик скорости и дополнительные электроприводы замков дверей, данная система может быть запрограммирована на автоматическое запирание дверей при начале движения автомобиля — через 3 секунды двери автомобиля будут заперты для обеспечения Вашей безопасности. Если какая-либо из дверей будет в этот момент открыта, двери запираться не будут. Если Вы хотите включить данную функцию, обратитесь к Вашему мастеру-установщику или смотрите раздел «Программируемые функции».

Автоматическое отпирание дверей при выключении зажигания (функция F4)

Если в Вашем автомобиле установлены дополнительные электроприводы замков дверей, то каждый раз при выключении зажигания двери автомобиля будут автоматически отпираться. Если Вы хотите отключить данную функцию, обратитесь к Вашему мастеру-установщику или смотрите раздел «Программируемые функции».

AV-ФУНКЦИЯ — снятие системы с охраны в два этапа

Снятие системы с охраны в два этапа позволяет еще более повысить противоугонную защиту вашего автомобиля от «электронного вскрытия» устройствами типа 409 и т.д. Если включена функция AV-триггер (F21) постановка системы на охрану брелоком-передатчиком или с помощью кнопки Valet установит в состояние охраны все блокирующие цепи ARM, ARM. При выполнении операции «СНЯТЬ С ОХРАНЫ» брелоком-передатчиком система разблокирует двери, отключит входные триггеры дверей, капота, багажника, но не выключит цепи блокировок. Для окончательного разблокирования системы воспользуйтесь кнопкой Valet или введите Ваш Секретный код разблокирования системы, при этом цепи блокировок будут замкнуты и двигатель можно завести.

Если активирована функция ТУРБОТАЙМЕР, система задержит включение блокирующих цепей ARM, ARM на время работы турботаймера, обеспечивая работу двигателя без ключа зажигания. Затем двигатель будет автоматически выключен, включатся все блокирующие цепи и активируются каналы датчиков.

ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) с AV-функцией

Пассивная блокировка двигателя (функция иммобилайзера) обеспечивает автоматическое включение цепей блокировок ARM, ARM по истечении 20 сек после выключения зажигания.

Заглушите двигатель и выключите зажигание. По истечении 20 сек светодиодный индикатор начинает медленно мигать, индицируя активное состояние функции иммобилайзера.

Для выключения пассивной блокировки двигателя

• Если активирована функция ТУРБОТАЙМЕР, система задержит включение блокирующих цепей ARM, ARM на время работы турботаймера, обеспечивая работу двигателя без ключа зажигания. Затем двигатель будет автоматически выключен. Далее, по истечении 20 сек, включатся все блокирующие цепи в режиме ПАССИВНОЙ БЛОКИРОВКИ ДВИГАТЕЛЯ.
• Функция пассивной блокировки двигателя не зависит от состояния функции F21 (AV-триггер).

Дистанционное управление дополнительными устройствами (канал CH2)

Данная система имеет канал CH2 (темно-синий провод) управления различными дополнительными устройствами, подключаемыми к системе. Данный канал можно использовать (программируется) для:

• дистанционного открывания багажника автомобиля,
• дистанционного запуска двигателя автомобиля,
• дистанционного управления стеклоподъемником автомобиля,
• дистанционного управления таймерными устройствами,
• управления режимом охраны автомобиля с запущенным двигателем без ключа зажигания,
• управление устройствами триггерного типа. Программируемые функции ТРИГГЕР1 (управление выходом в любое время и при любом состоянии системы), ТРИГГЕР2 (включение выхода в любое время при включенном зажигании и при любом состоянии системы, статическое выключение выхода в любое время и при любом состоянии системы).

Для подачи управляющего сигнала на дополнительное устройство по каналу CH2 используйте брелоки-передатчики согласно табл.1, табл.2 команд управления системой, а также используйте таблицу программируемых функций для выбора требуемых параметров.

Выход канала CH2 соединяется с «массой» в течение времени активации канала.

Выход канала CH2 — слаботочный выход, предназначенный для управления обмоткой дополнительного реле или эквивалентной слаботочной нагрузкой.

Дистанционное управление дополнительными устройствами (канал CH3)

Канал CH3 управления дополнительными устройствами можно использовать (программировать) для:

• дистанционного открывания багажника автомобиля,
• дистанционного запуска двигателя автомобиля,
• дистанционного управления таймерными устройствами,
• управления устройствами по заданным временным интервалам,

Выход канала CH3 соединяется с «массой» в течение времени активации канала. Активация канала выполняется сразу при нажатии на кнопку СН3.

Для подачи управляющего сигнала на дополнительное устройство по каналу CH3 используйте брелоки-передатчики согласно табл.1, табл.2 команд управления системой, а также используйте таблицу программируемых функций для выбора требуемых параметров.

Выход канала CH3 — два вывода нормально разомкнутого реле с током нагрузки не более 1 А.

Примечание Если выход канала CH3 был активизирован в то время, когда система находилась в режиме охраны, то система одновременно отключит датчик удара и триггер капота/багажника для того, чтобы открывание багажника не вызвало срабатывания системы. После того как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану.

Дистанционное управление дополнительными устройствами (канал CH4)

Данная система имеет канал CH4 (зеленый с белой полосой провод) управления различными дополнительными устройствами, подключаемыми к системе. Данный канал можно использовать (программируется) для:

• дистанционного управления таймерными устройствами,
• импульсного выхода отрицательной полярности на 1 /10/20/30 сек при постановке системы на охрану: (вариант использования — как выход управления стеклоподъемниками, электрическим люком и т.д.),
• импульснго выхода отрицательной полярности на 20 сек при снятии системы с охраны (вариант использования — выход управления вежливой подсветкой). Включение зажигания отменит действие импульса в любое время.

Выход канала CH4 соединяется с «массой» в течение времени активации канала.

Выход канала CH4 — слаботочный выход, предназначенный для управления обмоткой дополнительного реле или эквивалентной слаботочной нагрузкой.

Дистанционное управление дополнительными устройствами (канал ARM)

Данный канал можно использовать (программировать) для:

• дополнительного выхода блокировки ARM,
• управления выключением турбированных двигателей или другой автоматики.

Выход канала ARM соединяется с «массой» в течение времени активации канала.

Выход канала ARM — слаботочный выход, предназначенный для управления обмоткой дополнительного реле или эквивалентной слаботочной нагрузкой.

Дистанционное управление дополнительными устройствами (канал CH5)

Данная система имеет канал CH5 (серый провод) управления различными дополнительными устройствами, подключаемыми к системе. Данный канал можно использовать (программируется) для:

• дополнительного выхода блокировки,
• управления дополнительным пейджерным устройством.

Выход канала CH5 соединяется с «массой» в течение времени активации канала.

Выход канала CH5 — слаботочный выход, предназначенный для управления обмоткой дополнительного реле или эквивалентной слаботочной нагрузкой.

Дистанционное управление дополнительными устройствами (канал CH6)

Данная система имеет канал CH6 (провода синий с красной полосой и синий с черной полосой) управления различными дополнительными устройствами, подключаемыми к системе. Данный канал программируется как:

• импульсный выход отрицательной полярности на 20 сек при снятии системы с охраны (вариант использования — выход управления вежливой подсветкой). Включение зажигания отменит действие импульса в любое время,
• управление выключением турбированных двигателей или другой автоматики,
• W-ТРИГГЕР — запуск и сброс канала по радиосигналу с брелока двусторонней связи в реальном времени (по суточному таймеру — часы, минуты),
• W-ймпульс 1 сек — запуск канала по радиосигналу с брелока двусторонней связи в реальном времени (по суточному таймеру — часы, минуты),
• W-ймпульсы 1 /0,5/1 сек — запуск канала по радиосигналу с брелока двусторонней связи в реальном времени (по суточному таймеру — часы, минуты).

Примечание Для разрешения или запрета управления каналом CH6 в режиме «W-функций» нажать и отпустить комбинацию кнопок F(5)+ 4.

• Управление разрешено — «SET»- индикатор на LCD.
• Управление запрещено — нет индикатора «SET» на LCD.

Выход канала CH6 соединяется с «массой» в течение времени активации канала.

Выход канала CH6 — два вывода нормально разомкнутого реле с током нагрузки не более 1 А.

Примечание Если выход канала CH6 был активизирован в то время, когда система находилась в режиме охраны, то система одновременно на некоторое время отключит датчик удара для того, чтобы открывание багажника не вызвало срабатывания системы. После того как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану.

Функция турботаймера

Функция турботаймера может быть активирована на физических линиях каналов ARM и CH6 посредством программирования функций F22/2 и F24/3. Линии активируются поворотом ключа зажигания в положение «Зажигание ВКЛЮЧЕНО» и остаются в этом состоянии неограничено долго, пока включено зажигание. ВЫКЛЮЧЕНИЕ ЗАЖИГАНИЯ приводит к включению таймера задержки деактивации линий, программируемого функцией F1 (на 1 /2/3/10/30 мин). Таким образом, по истечении заданного в F1 времени линии турботаймеров перейдут в неактивное состояние.

Возможно экстренное отключение работы турботаймера только с помощью брелока-передатчика в любое время.

Сброс АКТИВНОГО СОСТОЯНИЯ турботаймера

1. Выньте ключ из замка зажигания автомобиля.
2. В течение 1 сек дважды нажмите на кнопку 3 (рис. 1).
3. Система должна подтвердить получение команды двумя короткими звуковыми сигналами и одним коротким световым сигналом затем сбросить канал турботаймера.

Программирование кодов новых передатчиков и транспондеров

Обратите внимание, что при программировании нового передатчика в память системы все ранее запрограммированные коды передатчиков стираются, поэтому при программировании дополнительных передатчиков имеющиеся передатчики должны быть запрограммированы заново.

Так как в передатчиках используется постоянно меняющийся (динамический) код, в некоторых ситуациях (например, при нажатии кнопок брелока более 30 раз вне зоны действия системы) может произойти рассинхронизация брелоков и системы. В этом случае подойдите к автомобилю и в течение одной секунды дважды нажмите кнопку 1 (рис. 1, рис. 2) передатчика. Синхронизация будет восстановлена, и брелок вновь сможет управлять системой.

Программирование передатчиков

Запись кодов новых передатчиков (F13 — состояние «Valet»).

Помните, что каждая операция должна быть выполнена в течение 5 сек после предыдущей операции. Если 5-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналами сирены. Если в процессе программирования было выключено зажигание, система немедленно выйдет из режима программирования, подтвердив это одним коротким и одним длинным сигналами сирены.

1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
2. Нажмите кнопочный выключатель Valet 3 раза. Вы услышите один сигнал сирены, подтверждающий, что система готова к программированию новых передатчиков. Нажмите и удерживайте кнопку 1 (рис. 1) первого передатчика, до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование первого передатчика закончено (каналы передатчика будут запрограммированы автоматически). При этом СИД начнет редко мигать.
3. Нажмите и удерживайте кнопку 1 (рис 1) второго передатчика, до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование второго передатчика закончено. При этом СИД начнет редко мигать.
4. Повторите операцию 3 для остальных передатчиков.
5. Для записи кода активного противоразбойного транспондера включите (или выключите, а затем включите) его питание. Система подтвердит запись кода звуковым сигналом.
6. Для выхода из режима программирования передатчиков:
   1. выключите зажигание или
   2. подождите 8 сек, не производя никаких действий.

Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режима программирования передатчиков, а СИД системы погаснет.

Запись кодов новых передатчиков (F13 — состояние Секретный код)

1. Снимите систему с охраны с помощью брелока или вводом Секретного кода кнопкой «Valet», т.е
   1. включите, выключите а затем включите зажигание,
   2. с помощью переключателя Valet введите первую цифру кода (количество нажатий кнопки Valet соответствует одной цифре кода),
   3. выключите, а затем включите зажигание,
   4. с помощью переключателя Valet введите вторую цифру кода (количество нажатий кнопки Valet соответствует второй цифре кода),
   5. выключите, а затем включите зажигание. Система должна подтвердить звуковым сигналом ввод правильного кода.
2. Нажмите кнопочный выключатель Valet 3 раза. Вы услышите один длинный сигнал сирены.
3. Нажмите кнопку 1 (рис. 1, рис. 2) первого брелока-передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом.
4. Нажмите кнопку 1 (рис. 1, рис. 2) второго брелока-передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом.
5. Для записи кода активного противоразбойного транспондера включите (или выключите, а затем включите) его питание. Система подтвердит запись кода звуковым сигналом.

Помните, что каждая операция записи кодов новых брелоков удаляет из памяти коды старых брелоков и должна быть выполнена для всех брелоков за один раз. Система поддерживает в памяти до четырех кодов брелоков независимо от того, коды четырех разных брелоков или один и тот же код записывается в систему четыре раза.

Программируемые функции системы SHERIFF ZX-900 LCD

Серым цветом в таблице выделены заводские установки.

Программирование функций системы

Перепрограммирование состояний функций с F1 по F11 доступно всегда независимо от состояния функции F13 без ввода секретного кода.

Если F13 установлена в режим Valet, перепрограммирование осуществляется обычным образом с F1 и до F27 включительно.

Если F13 установлена в режим Секретный код, перепрограммирование состояний функций F12 — F23 возможно только после ввода секретного кода.

1. Введите секретный код.
2. Программируйте функции в последовательности F1, F2 — F27.

Если секретный код не введен, возможно перепрограммирование функций только с F1 по F11, при попытке перейти к функции F12 система автоматически выходит из режима программирования.

Система автоматически выходит из режима перепрограммирования после 15 сек ожидания или сразу после выключения зажигания.

1. Вход в режим программирования (F13 — cостояние Valet)

1. Снимите систему с охраны с помощью брелока или кнопки Valet.
2. Включите зажигание.
3. В течение 3 сек после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы услышите один длинный сигнал сирены.
4. В течение 3 сек после сигнала сирены выключите зажигание. Вы услышите один короткий и один длинный сигналы сирены.
5. В течение 3 сек после сигналов сирены включите зажигание. Вы автоматически войдете в режим программирования функции F1. СИД начнет мигать одиночными вспышками.

В режиме программирования той или иной функции количество вспышек СИД соответствует номеру программируемой функции, а один, два и т.д. сигналов сирены показывают состояние этой функции.

После сигналов сирены Вы можете либо

• изменить состояние данной функции (нажав кнопку 1 (рис .1) передатчика). При этом Вы опять услышите 1 или 2 или 3 или 4 или 5 сигналов сирены соответственно новому состоянию функции,
• перейти к следующей функции (нажав один раз кнопочный выключатель Valet),
• выйти из режима программирования (например, выключив зажигание).

Не допускайте, чтобы между Вашими действиями прошло больше 10 сек, иначе система автоматически выйдет из режима программирования, и Вы услышите один короткий и один длинный сигналы сирены.

2. Вход в режим программирования (F13 — cостояние Секретный код):

1. Снимите систему с охраны с помощью брелока или кнопки Valet вводом секретного кода
   1. включите, выключите затем включите зажигание,
   2. с помощью переключателя Valet введите первую цифру кода,
   3. выключите, а затем включите зажигание,
   4. с помощью переключателя Valet введите вторую цифру кода,
   5. выключите, а затем включите зажигание. Система должна подтвердить звуковым сигналом ввод правильного кода.
2. Нажимайте кнопочный выключатель Valet 3 раза. Вы услышите один длинный сигнал сирены.
3. В течение 3 сек после сигнала сирены выключите зажигание. Вы услышите один короткий и один длинный сигналы сирены.
4. В течение 3 сек после сигналов сирены включите зажигание. Вы автоматически войдете в режим программирования функции F1. СИД начнет мигать одиночными вспышками.

В режиме программирования той или иной функции количество вспышек СИД соответствует номеру программируемой функции, а один, два и т.д. сигналов сирены показывают состояние этой функции.

После сигналов сирены Вы можете

• изменить состояние данной функции (нажав кнопку 1 (рис .1) передатчика). При этом Вы опять услышите 1 или 2 или 3 или 4 или 5 сигналов сирены соответственно новому состоянию функции,
• перейти к следующей функции (нажав один раз кнопочный выключатель Valet),
• выйти из режима программирования (например, выключив зажигание).

Не допускайте, чтобы между Вашими действиями прошло больше 10 сек, иначе система автоматически выйдет из режима программирования, и Вы услышите один короткий и один длинный сигналы сирены.

Режимы работы светодиодного индикатора системы СИД, установленного в приборную панель автомобиля

Короткие сигналы подтверждения, подаваемые сиреной системы

Режимы работы габаритных огней автомобиля

Если сигнализация срабатывала в Ваше отсутствие, то при снятии системы с охраны прозву! чат четыре коротких звуковых сигнала и четыре раза мигнут габаритные огни или указатели поворотов, а светодиодный индикатор будет мигать по коду, который соответствует той зоне, которая срабатывала в Ваше отсутствие.

Перед запуском двигателя автомобиля посмотрите, как мигает светодиодный индикатор на приборной панели автомобиля. Количество вспышек светодиодного индикатора указывает на ту охраняемую системой зону, которая вызывала срабатывание системы в Ваше отсутствие. Более подробная информация приводится в разделе» Сигналы предупреждения о попытке проникновения в автомобиль » данного руководства.

Попытка снять систему с охраны после того, как система сработала (включилась сирена сигнализации), приведет только к отключению звуковой сигнализации. Система не будет снята с охраны. Для того чтобы снять систему с охраны, необходимо нажать кнопку постановки на охрану/снятия с охраны на брелоке-передатчике, когда система не подает звуковую сигнализацию.

Замена элементов питания

В корпусе передатчика установлен маленький красный светодиод, который подтверждает нажатие кнопок передатчика, а также показывает состояние батарейки. По мере разряда батарейки Вы можете заметить уменьшение дальности действия передатчика. Для замены батарейки

1. откройте крышку, отвернув маленький винт с обратной стороны корпуса передатчика,
2. извлеките севшую батарейку, запомните полярность ее установки и распорядитесь ею должным образом,
3. установите новую батарейку (типа GP23A), убедитесь в соблюдении полярности,
4. осторожно установите крышку, не повредив светодиод или переключатели на монтажной плате, заверните маленький винт с обратной стороны корпуса передатчика.

УСТАНОВКА СИСТЕМЫ

Установка основных компонентов системы

Подключение проводов системы

При подключении дополнительных реле к выходам охранной системы убедитесь в наличии демпфирующего диода на контактах управления реле. Подключайте выход охранной системы к дополнительному реле только со стороны анода демпфирующего диода. Делайте все подключения проводов охранной системы только со снятыми предохранителями цепей питания охранной системы. При отсутствии демпфирующего диода в составе дополнительного реле полярность его подключения произвольная.

Непосредственное подключение слаботочных выходов каналов к исполнительному сильноточному входу цепи открывания замка багажника автомобиля, а также к входу некоторых устройств дистанционного запуска двигателя автомобиля приведет к повреждению основного блока охранной системы.

Управление открыванием багажника

Подключите выбранный провод канала управления к контакту управления реле типа AS-9256 (или эквивалентного автомобильного реле, рассчитанного на ток 30 А). Подключите провода к другим контактам реле в соответствии с Вашей схемой управления. Схема примерного использования канала 2 для управления открыванием багажника приведена ниже:

Стандартные конфигурации запирания/отпирания дверей автомобиля

Трехпроводная цепь отпирания/запирания дверей отрицательной полярности

При установке системы в таких автомобилях темно-зеленый и темно-синий провода запирания/отпирания дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе» (металлической детали кузова автомобиля).

Желтый провод — это импульсный выход запирания отрицательной полярности, и он должен быть подключен к проводу управления штатным реле запирания отрицательной полярности. Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен быть подключен к проводу управления штатным реле отпирания отрицательной полярности. Схема управления каналом центрального замка с отрицательным триггером приведена ниже:

Трехпроводная цепь отпирания/запирания дверей положительной полярности

При установке системы в таких автомобилях темно-зеленый и темно-синий провода запирания/отпирания дверей автомобиля не используются.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику питания +12 В.

Желтый провод — это импульсный выход запирания положительной полярности, и он должен быть подключен к проводу управления штатным реле запирания положительной полярности. Белый провод — это импульсный выход отпирания положительной полярности, и он должен быть подключен к проводу управления штатным реле отпирания положительной полярности. Схема управления каналом центрального замка с положительным триггером приведена ниже.

Пятипроводная цепь отпирания/запирания дверей с изменением полярности

При установке системы на таких автомобилях необходимо перерезать штатные провода управления электроприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запирания/отпирания к дополнительным переключателям запирания/отпирания, а от них — к электроприводам дверных замков.

Перережьте штатный провод запирания и подключите желтый провод системы к тому концу перерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатного провода, который идет к основному переключателю.

Перережьте штатный провод отпирания и подключите белый провод системы к тому концу перерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите синий провод к тому концу перерезанного штатного провода, который идет к основному переключателю.

Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику питания +12 В, защищенному предохранителем.

Эксплуатация. Мастер-установщик обязательно должен пометить в руководстве пользователя все установленные опции и запрограммированные настройки и полностью разъяснить владельцу автомобиля правила эксплуатации охранной системы.

Дополнительные полезные схемы управления центральным замком

Схема подключения SHERIFF ZX-900

Дополнительные полезные схемы управления внутрисалонным освещением

Пример использования линий IGN1(+) и IGN2(+) в режиме ТУРБОТАЙМЕРА или ТРИГГЕР1, ТРИГГЕР2 дистанционного управления зажиганием

Использование датчика скорости

Если в Вашем автомобиле установлен электронный датчик скорости, Вы можете использовать его в качестве инициатора автоматического запирания замков дверей в автомобиле или включения режима Anti-Hi-Jack. Для этого

1. запрограммируйте функцию F15 INST (-) в режим «Вход спидометра»,
2. подключите темно-зеленый провод с красной полосой к сигнальному проводу датчика скорости автомобиля,
3. запрограммируйте требуемые функции F3.3/F18.4.
