Благодарим Вас за выбор

автомобильной охранной системы

StarLine B92 Dialog

и желаем Вам успешных и безопасных поездок!

Редакция №2

StarLine B92 Dialo g

2

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ

ВНИМАТЕЛЬНО!

Установка автосигнализации должна производиться
квалифицированными специалистами. Автосигнализация
является сложным техническим устройством, предполагающим
подключение к цепям автомобиля, связанным с работой
двигателя.

Мы настоятельно НЕ рекомендуем носить брелок от
автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее брелка появилась иконка

, предупреждающая о
разряде элемента питания брелка, заблаговременно примите меры
к замене элемента питания. Рекомендуем хранить новый запасной
элемент питания в автомобиле, сохраняя его заводскую упаковку.

Прочитайте внимательно данную инструкцию, обратитие особое
внимание на разделы, отмеченные знаком

(ВНИМАНИЕ!).

Обязательные меры безопасности

при использовании функции запуска двигателя

Необходимо помнить, что автомобиль является средством
повышенной опасности. Раздел 12.8. правил дорожного движения
гласит: “Водитель может покидать свое место или оставлять
транспортное средство, если им приняты необходимые меры,
исключающие самопроизвольное движение транспортного
средства или использование его в отсутствии водителя”.
Перед эксплуатацией автосигнализации StarLine В92 Dialog
внимательно ознакомьтесь с мерами безопасного использования
функции дистанционного или автоматического запуска двигателя,
изложенными ниже.

инст рукция по экспл уатации

3

1. Всегда паркуйте автомобиль на открытой, хорошо
проветриваемой площадке.

2. Всегда ставьте автомобиль на стояночный тормоз, который должен
находиться в исправном состоянии и исключать возможность
движения автомобиля.

3. Оставляя автомобиль, обязательно устанавливайте рычаг
управления автоматической трансмиссии в положении “PARK”,
а рычаг переключения ручной коробки передач – в нейтральное
положение.

4. Если в Вашем автомобиле используется ручная коробка передач,
то перед включением функции дистанционного или автоматического
запуска двигателя обязательно выполняйте процедуру подготовки к
запуску двигателя -“программную нейтраль”.

5. Никогда не передавайте брелки управления автосигнализацией
детям, а также другим лицам без их предварительного ознакомления
с инструкцией по эксплуатации.

6. На автомобилях с ручной коробкой передач не рекомендуется
производить дистанционный или автоматический запуск двигателя,
если автомобиль находится вне зоны видимости, и пользователь
автосигнализации не в состоянии контролировать процесс запуска
двигателя.

7. Перед тем как включать функцию дистанционного или
автоматического запуска двигателя:

— убедитесь в исправном состоянии автомобиля;

— убедитесь в наличии достаточного количества топлива, масла,
охлаждающей жидкости и т.д.;

— установите параметры работы отопителя салона (кондиционера),
обогрева стекол и других аксессуаров на необходимые уровни;

— установите регулятор обдува салона на циркуляцию воздуха,
что позволит более эффективно прогреть или охладить воздух в
автомобиле.

StarLine B92 Dialo g

4

Содержание

Введени е… ………………. …. ………………….. …. ……………………. …. ………………….. …. ………7

Комплект поставки………….. ………….. ……. ………….. ……. ……………… ………….. ……. ………….. ….8

Технические характерис тики……. ……………… ………….. ……. ………….. ……. ……………… …….10

Охранные и сервисные функции сигнализации……….. ………….. ……. ………….. ……. ..11

Управ ление с игнализаци ей с помо щью брел ков

Брелки управления сигнализацией……… ………….. ……. ……………… ………….. ……. ………. 14

Продо лжительность нажатия кно пок брелков……… ……………… ………….. ……. ……..15

Основные команды брелков………….. ………….. ……. ……………………….. ………….. ……. …..15

Жидкокрис таллический дисплей бре лка…….. ……. ………….. ……. ………….. ……. ………18

Индикация активных режимов и функций……. ………….. ……. ………….. ……. ……………18

Индикация состояния сигнализ ации и автомобиля……….. ……………………….. …….19

Меню функц ий основного брелка…… ………….. ……. ……………… ………….. ……. ………….20

Программирование режимов работы курсорным способо м…… ………….. ……. ..24

Перечень режимов, програ ммируемых к урсорным cпособ ом……………. ………. 26

Охранные и против оугонны е функци и автоси гнализ ации

Включение охраны со звуковыми сигналами подтверждения. ……………… ……..27

Включение охраны без звуковых сигналов подтверж дения.. ……. ………….. ……. .28

Включение бесшумной охраны….. ……………… ………….. ……. ………….. ……. ……………… .29

Автоматическое вк лючение охраны……….. ……. ………….. ……. ……………… ………….. ….30

Включение охраны с р аботающим двигателем……. ……. ……………………….. …………31

Дист анционная ос тановка двигателя без выключения режима охраны.. ….32

Включение охраны без брелка……….. ………….. ……. ……………… ………….. ……. ………….. 33

Автоматический возврат в режим охраны…. ……. ………….. ……. ………….. ……. ………. 34

Обход са лонного света (задержк а активации датчиков). ……. ………….. ……. …….34

Самодиагностика пр и включ ении охраны………. ……. ……………… ………….. ……. ……..34

Выключение охраны со звуковыми сигналами подтве рждения…. ……. ………….36

Выключение охраны без звуковых сигналов подтверждения. ……. ………….. ……37

Выключение охраны без использован ия бре лка………… ………….. ……. ………….. …..38

Выключение охраны с работающим двигателем………………. ………….. ……. …………39

Самодиагностика при выключении охраны………. ………….. ……. ……………… …………40

Сигна лы тревоги.. ……. ………….. ……. ………….. ……. ……………… ………….. ……. ………….. ……. ….41

Отображение сигналов тревоги на диспле е брелка…… ……. ………….. ……. ………..43

Прерывание сигна лов тревоги без выключения режима охраны………. ………..44

Защищенность сигнализации от отключения питани я………. ………….. ……. ……….45

Дополнительные датчики……… ……. ……………… ………….. ……. ………….. ……. ……………… ….45

инст рукция по экспл уатации

5

Дополнительные беспроводные реле блок ировки.. ………….. ……. ……………… ……4 6

Подк лючение информационно-поисковых GSM модулей.. ……. ………….. ……. …..46

Режим антиограбления…… ……. ……………… ………….. ……. ………….. ……. ……………… ………..47

Включение р ежима антиограбления брелко м…… ………….. ……. ………….. ……. ……..47

Скрытое включение режим а антиограблени я………. ……………… ………….. ……. …….48

Выключение режи ма антиогра бления.. ………….. ……. ……………… ………….. ……. ……..50

Режим «паник а»………. ……. ……………… ………….. ……. ………….. ……. ……………… ………….. ……. .51

Режим имм обилайзера…… ……………… ………….. ……. ………….. ……. ……………… ………….. …..52

Выключение блокировки двигателя в режиме иммобилайзера. ……. …………….52

Серв исные функци и сигнализации

Контроль состояни я автомобиля, напряжения АКБ и температ уры салона…53

Поиск автомобиля на стоянке и контроль температу ры двигателя…. ……. …….54

Временное отк лючение д атчика удара.. ……. ……………… ………….. ……. ………….. ……. .55

Временное отк лючение дополнительного датчик а………. ………….. ……. …………….56

Автоматическое управление замка ми дверей…. ………….. ……. ……………… ………….. 57

Дист анционное управление замками дверей……….. ……. ………….. ……. ……………… .58

Управление дополни тельным каналом №1 .. ………….. ……. ……………… ………….. ….. 59

Управление дополни тельным каналом №2 ….. ……………………….. ………….. ……. …….61

Управление дополнительн ым каналом №3…………………. ………….. ……. ……………… …63

Управление дополнительным каналом №4……………… ………….. ……. ……………… …….63

Режим турботаймера……….. ………….. ……. ……………… ………….. ……. ………….. ……. ………..64

Включение ту рботаймера…………. ………….. ……. ………….. ……. ……………… ………….. ……. …64

Вызов из автомобиля . ………….. ……. ………….. ……. ……………… ………….. ……. ………….. ……6 6

Световая индикация открытых дв ерей……….. ……………… ………….. ……. ………….. ……6 6

Контроль заряда элемента питания брелка с ЖКИ. ………….. ……. ……………… ………66

Контроль исправнос ти концевых выключателей…….. ……. ……………………….. …….67

Режим сервисного обслуживани я…… ……. ……………… ………….. ……. ………….. ……. ……68

Функция просмотра тревог……… ………….. ……. ……………… ………….. ……. ………….. ……. ….68

Автоматический контроль канала связи……… ……. ……………… ………….. ……. …………70

Контроль количес тва брелков, записанных в систему….. ……. ………….. ……. ………70

Блокировк а кнопок брелка…. ……. ………….. ……. ……………… ………….. ……. ………….. ……. .71

Персональный код экс тренного отк лючения режима ох раны…………… …………71

Алгоритм ввода персонального кода……. ………….. ……. ………….. ……. ……………… ……..72

Запись кодо в брелков……. ……. ………….. ……. ………….. ……. ……………… ………….. ……. ……..73

StarLine B92 Dialo g

6

Дис танцион ный запуск дв игателя

Особеннос ти дист анционного запуска двигателя……. ……. ………….. ……. ……………74

Подготовка к дистанционно му запуску на автомобилях с ручной КПП………..75

Включение программной нейтрали. ……. ………….. ……. ……………… ………….. ……. …………75

Дист анционный запуск двигателя брелком ………….. ……. ………….. ……. ……………… …78

Дист анционная остановка двигате ля ….. ………….. ……. ……………………….. ………….. …..79

Дист анционное прод ление работы двигателя……… ……………… ………….. ……. ………. 80

Автоматический зап уск двигателя…. ……………… ………….. ……. ……………………….. ………81

Автоматический запуск двигателя по будильнику………. ……. ………….. ……. ………….. 81

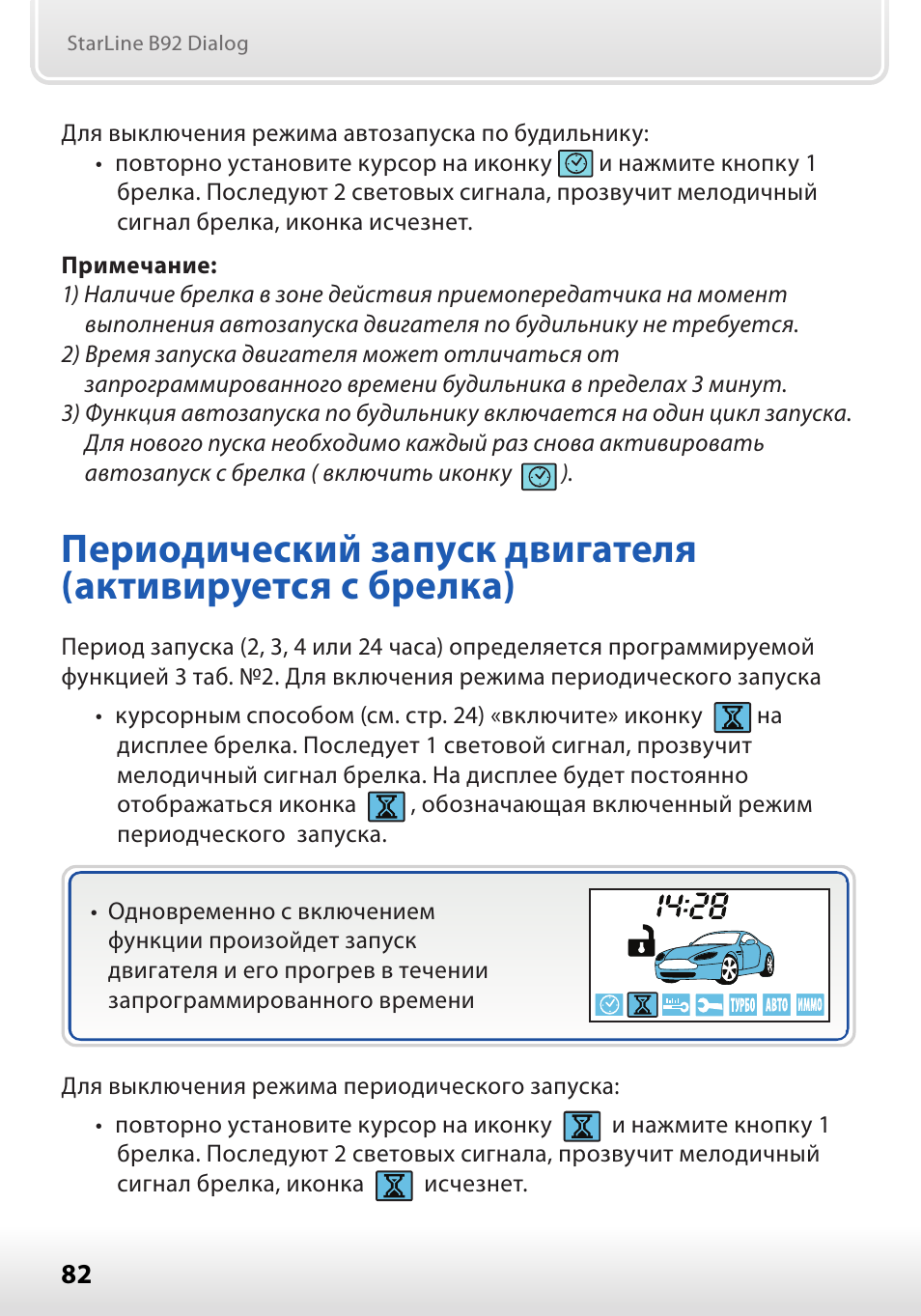

Периодический запуск дв игателя….. ………….. ……. ………….. ……. ……………… ………….. …82

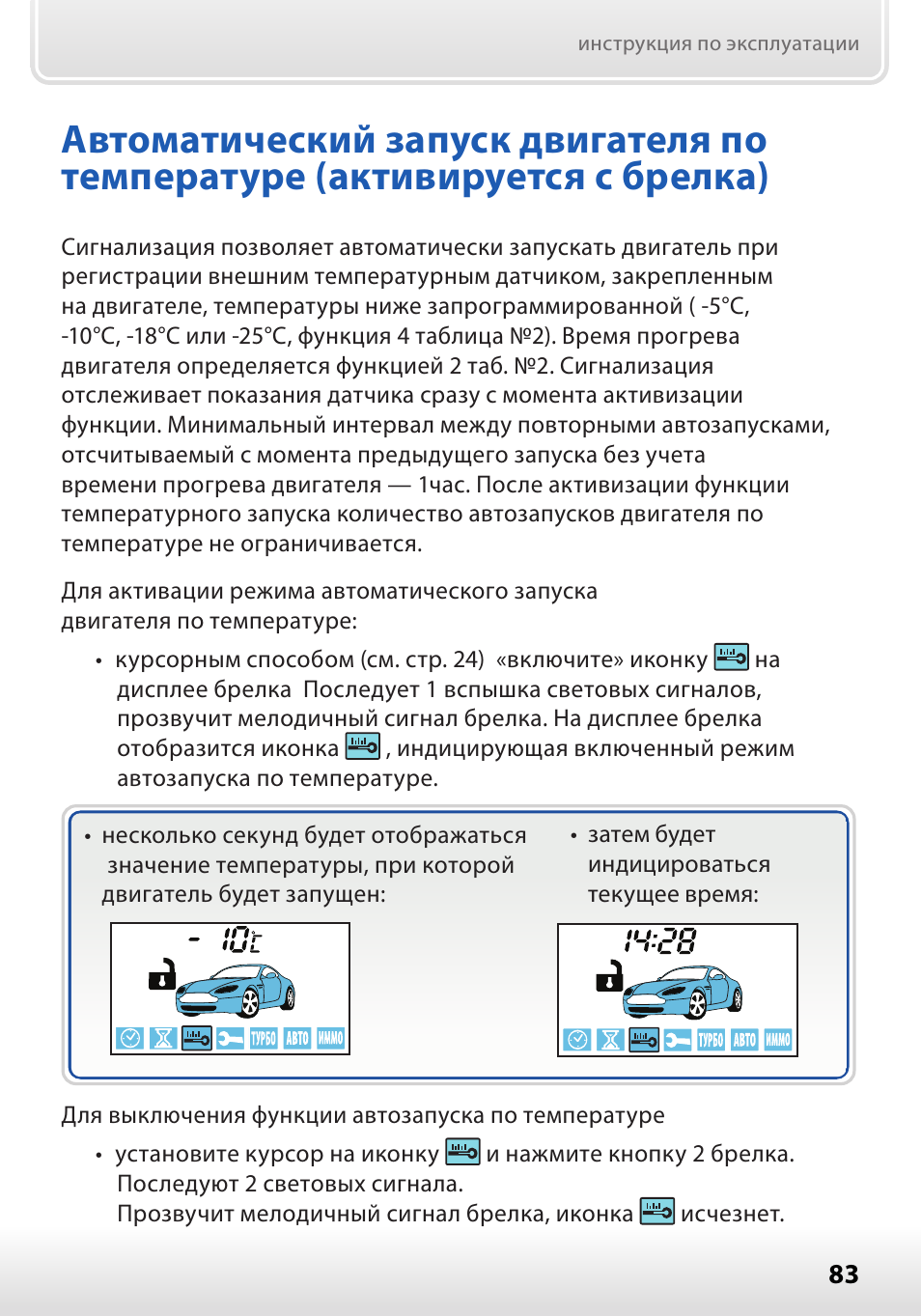

Автоматический з апуск двигателя по температ уре……….. ………….. ……. ……………… 83

Прог раммир ование функц ий

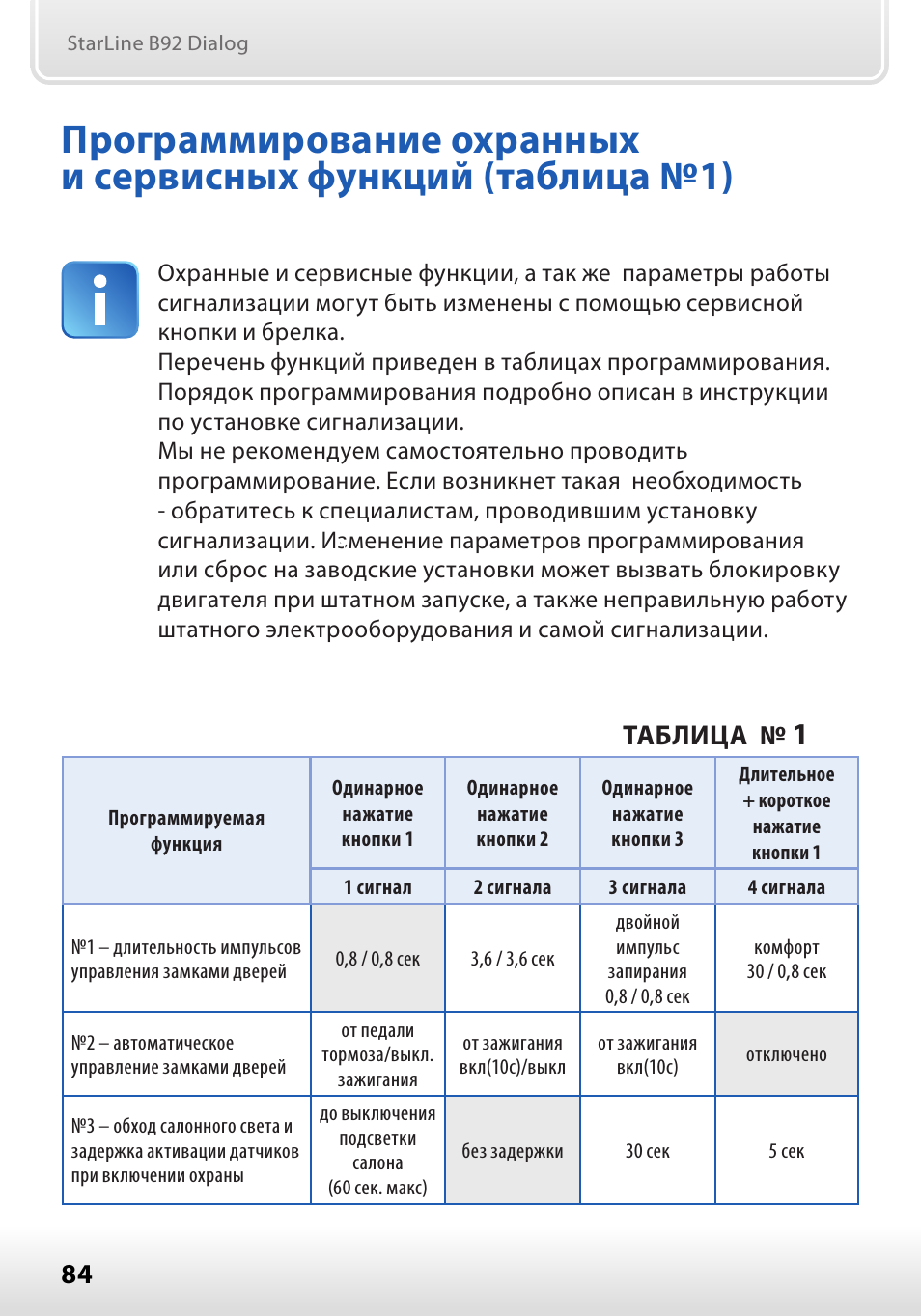

Программирование охранных и сервисных функций (таблица № 1)…… ………8 4

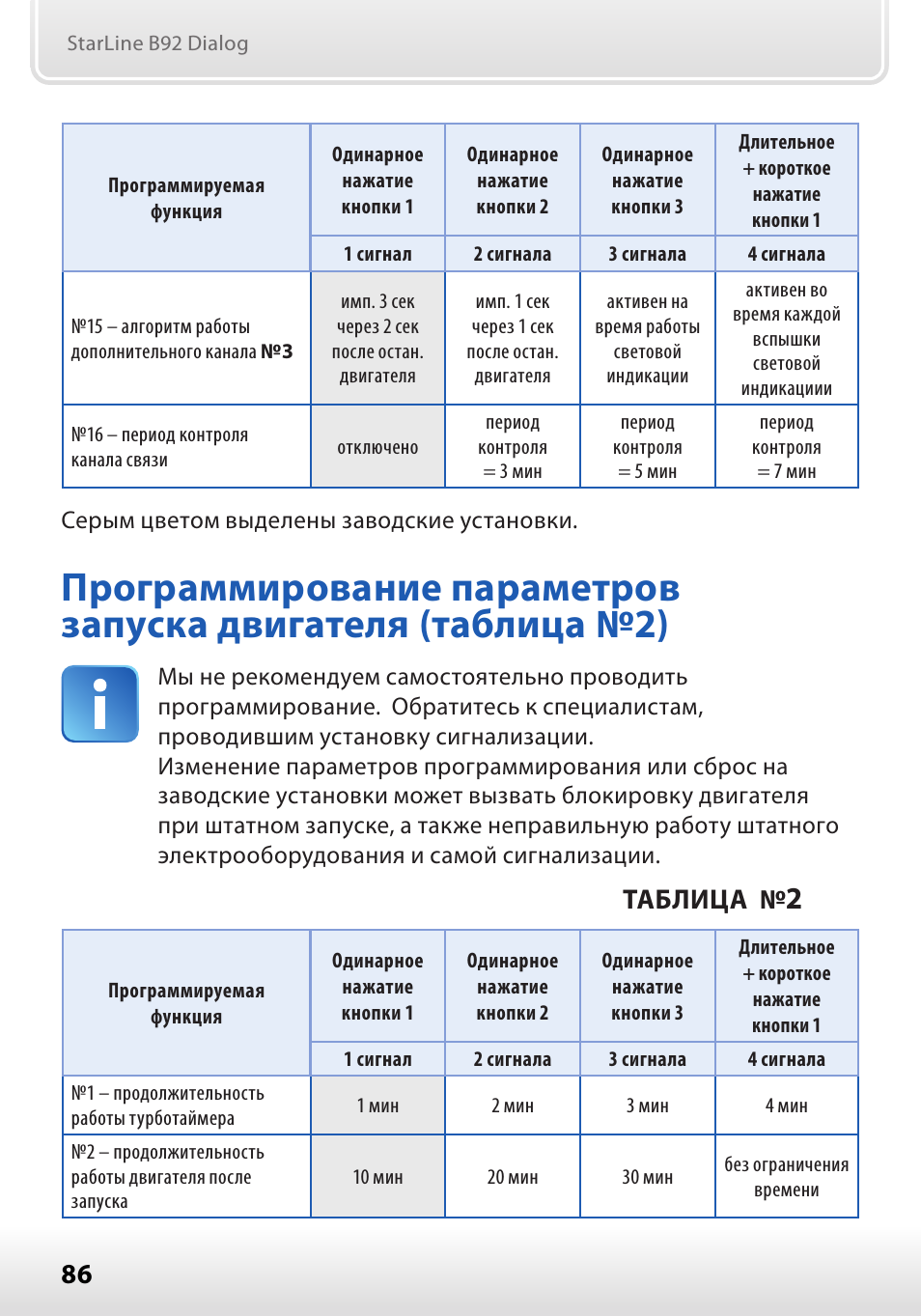

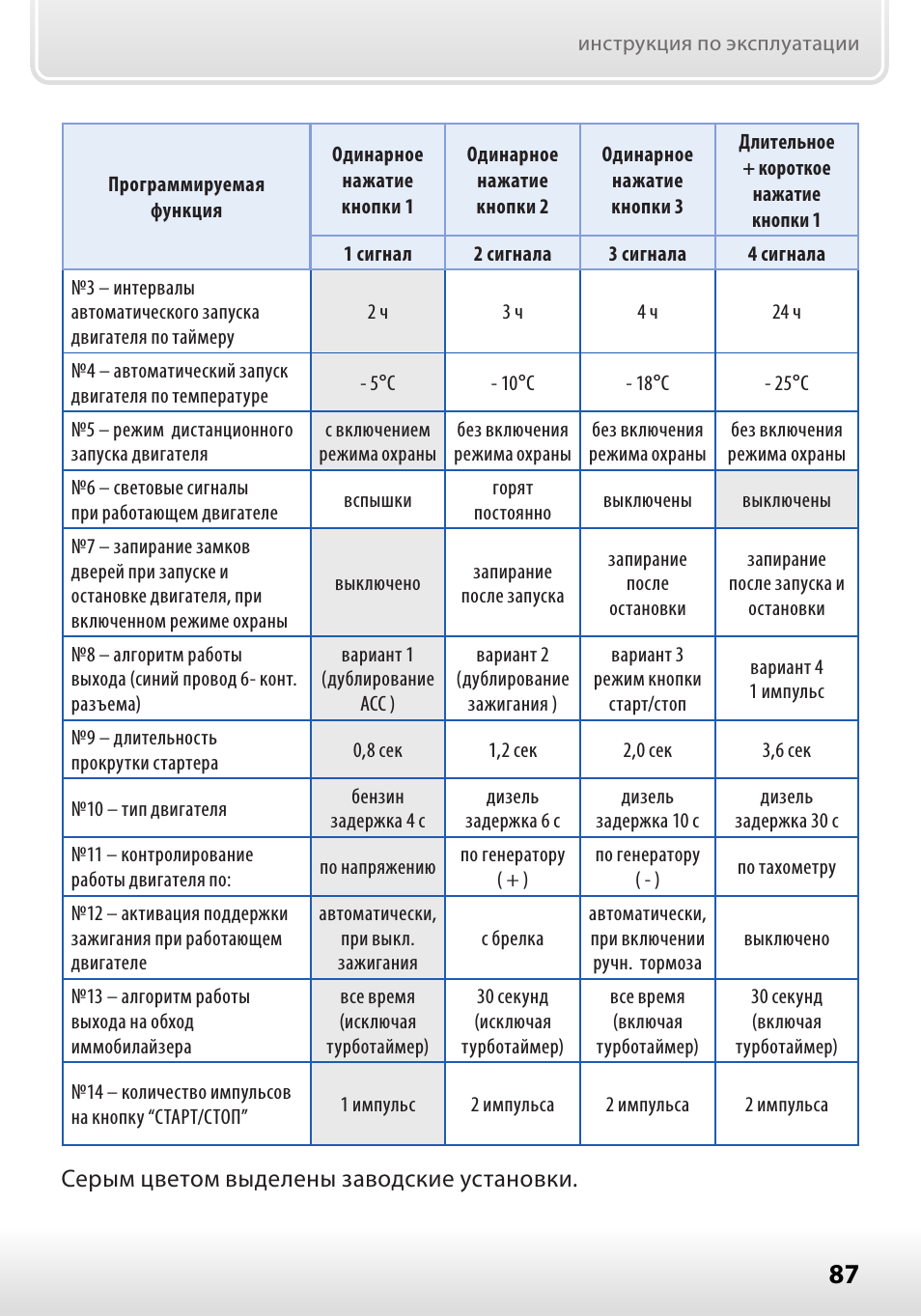

Программирование параметров запуска двигателя (таблица № 2)………….. .86

Элементы питан ия бр елков и их замена……… ………….. ……. ……………… ………….. ……. .88

инст рукция по экспл уатации

7

Введение

StarLine B92 Dialog — современная автомобильная охранная система.
Защитные свойства системы реализованы по инновационным
технологиям.

Для передачи команд управления в StarLine B92
Dialog применен диалоговый алгоритм авторизации
с криптостойким кодом и индивидуальным для
каждого изделия ключом шифрования, исключающий
интеллектуальный электронный взлом.

Применение многоканального радиотракта,
реализованного на узкополосном интегральном FM
трансивере, спроектированном по специальному
заказу, обеспечивает повышеннную дальность и
помехозащищенность в условиях современного
мегаполиса.

Система устойчива к индустриальным помехам
и позволяет получать на брелок извещения о
происходящих с автомобилем событиях на расстоянии
более 1 км. в условиях городской зашумленности
радиоэфира.

В системе StarLine B92 Dialog реализован режим
контроля канала оповещения. При выходе из зоны
уверенного приема сигналов оповещения брелок
напомнит владельцу о невозможности доставить
извещение о тревоге.

Система дистанционного запуска обеспечивает
запуск двигателя на автомобилях с механической
и автоматической трансмиссией, с дизельным или
бензиновым двигателем, с традиционным замком
зажигания и оборудованных кнопкой «START- STOP»

StarLine B92 Dialo g

8

Комплект поставки

•  1, 2 — инструкции по установке и эксплуатации;

•  3, 4 — памятка и гарантийный талон;

•  5 — брелок дистанционного управления с обратной связью и

жидкокристаллическим (ЖК) дисплеем;

•  6 — центральный процессорный блок;

•  7 — модуль приемопередатчика с антенной;

•  8 — брелок дистанционного управления без ЖК-дисплея;

•  9 — двухуровневый датчик удара;

•  10 — элемент питания для брелка с ЖК-дисплеем;

•  11 — кнопка капота;

•  12 — температурный датчик с 2-х контактным кабелем;

•  13 — сервисная кнопка;

•  14 — кабель датчика удара;

•  15 — светодиодный индикатор

•  16 — кабель подключения датчика температуры двигателя

•  17 — кабель приемопередатчика;

•  18 — силовой кабель питания и цепей запуска двигателя;

•  19 — основной кабель с 18-контактным разъемом;

•  20 — кабель центрального замка с 6-контактным разъемом;

инст рукция по экспл уатации

9

StarLine B92 Dialo g

10

Технические
характеристики

• Несущая частота радиосигнала управления ……..от 433,05 до 434,79 МГц

• Количество час тотных каналов управления… ….. … … … … … ….. … … … … 512

• Максимальный радиус  действия  основного  брелка 

— в режиме передачи команд блоку сигнализации ….. … ….. ………. 800 м*

— в режиме приема сигналов от блока сигнализации … ….. … ….. .. 2000 м*

• Максимальный радиус действия дополнительного брелка . ….. … …  15 м*

• Тип датчика удара . … … ….. … … … … … ….. … … … … … …. пьезоэлектрический

• Рабочая температура … … … ….. … … … … … ….. … … … … … ….. . от -40 до +85 °С

• Напряжение питания постоянного тока .. … … … ….. … … … … … ….. … .9 - 18 В

• Ток, потребляемый сигнализацией в режиме охраны .. ..не бо лее 25 мА

Максимально допустимый ток на выходах:

• подк лючения сирены .. … … … .. … … … … … … .. … … … … … … .. … … … … … … .. … 2 А

• подк лючения световых сигналов .. … … … … … … .. … … … … … … .. … … .. 2х 7,5 А

• управления электроприводами замков дверей .. … … … ….. … … … … … . 15 А

• включения зажигания … … … … … … .. … … … … … … .. … … … … … … .. … … .. 25/30 А

• включения аксессуаров . … … ….. … … … … … ….. … … … … … ….. … … … … . 25/30 А

• включения стартера … … ….. … … … … … ….. … … … … … ….. … … … … … ….. 25/30 А

• встроенной блокировки двигателя .. … .. … … … … … … .. … … … … … … .. … .. 15 А

• управления блокировкой двигателя ……………………………………………. 20 0 мА

• дополнительных каналов управления .. … ….. … … … … … ….. … … … … 200 мА

• Питание брелка с ЖК дисплеем:  ……….  1,5В (1 элемент питания типа «ААА»)

• Питание дополнительного брелка: …3В (1 элемент питания типа «CR2450»)

* Дал ьность дей ствия бре лков может уменьшать ся в зави симости от
ме ста установ ки приемоп ередатчика , местора сположения автомоби ля
и п ользовате ля, ради очастотных помех, п огодных условий, напряжени я
ав томобильно го аккум улятора и напряжени я элемента питания бр елка.

StarLi ne B92 Dial og раз решена к и спользова нию на терр итории РФ
и со ответствуе т всем треб ованиям норма тивных д окуменов РФ.
Срок службы StarLine B92 Dialog составля ет 5 лет при усло вии, что изделие
устана вливаетс я и эксплуати руется в соот ветствии с инс трукциями по
устано вке и эксплу атации.

инст рукция по экспл уатации

11

Охранные и сервисные
функции сигнализации

Охраняемые зоны автомобиля и способы их контроля

•  Двигатель — реле блокировки,
цифровые радиореле StarLine RD02 (опция)

•  Двери, капот, багажник, стояночный тормоз
— концевые выключатели

•  Зажигание — вход контроля цепи зажигания

•  Кузов — двухуровневый датчик удара

•  Внутреннее пространство салона

— дополнительный датчик (опция)

Защищенность сигнализации

•  Диалоговый код управления с индивидуальными ключами
шифрования исключает интеллектуальный электронный взлом

•  Запатентованный 512 канальный узкополосный трансивер
обеспечивает надежную работу в условиях городских помех

•  Запоминание исходного состояния при отключении питания и
возврат в то же состояние при восстановлении питания

•  Прерывание сигналов тревоги без выключения режима охраны

•  Ограничение количества циклов сигналов тревоги от датчиков

•  Автоматический контроль канала связи

Защитные и противоугонные функции сигнализации

•  Режим охраны со звуковыми и световыми сигналами тревоги

•  Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем

(основной брелок)

•  Бесшумное включение/выключение режима охраны

•  Режим бесшумной охраны

•  Режим охраны с работающим двигателем

•  Влючение/выключение режима охраны без использования брелка

•  Автоматический возврат в режим охраны при случайном

выключении

StarLine B92 Dialo g

12

•  Автоматическое включение режима охраны

•  Режим иммобилайзера

•  Режим антиограбления

•  Режим «паника»

•  Программируемый персональный код экстренного отключения

•  Блокировка двигателя и её сохранение при демонтаже

сигнализации

•  Программируемое 2-шаговое выключение блокировок двигателя

Самодиагностика и индикация режимов работы

•  Индикация неисправной зоны при включении режима охраны

•  Индикация причин срабатывания сигнализации по 9 зонам охраны

•  Индикация состояния сигнализации светодиодом и на дисплее

брелка

•  Индикация факта срабатывания сигнализации звуковыми
сигналами

•  Автоматический контроль охранных датчиков с отключением
неисправных и сообщением об отключении

•  Светодиодная индикация исправности концевых выключателей

•  Брелок с интуитивно понятным дисплеем

•  Комфортная подсветка дисплея

•  3 различных звуковых режима и виброрежим работы брелка

•  Просмотр истории тревог

Сервисные функции сигнализации

•  Обход зоны дверей на время задержки погасания салонного света

•  Выбор громкости сигнала включения/выключения охраны

•  Дистанционное отключение датчика удара и дополнительного

датчика по уровням в режиме охраны

•  Дистанционное управление центральным замком

•  Управление центральным замком от замка зажигания

•  Двухшаговое отпирание замков дверей

•  Двухимпульсное запирание замков дверей

•  4 канала управления дополнительным оборудованием

•  Контроль напряжения аккумулятора автомобиля

инст рукция по экспл уатации

13

•  Раздельная индикация температуры в салоне и под капотом
автомобиля

•  Возможнось реализации функции «комфорт»

•  Функция «поиск автомобиля»

•  Световая сигнализация открытых дверей

•  Режим турботаймера

•  Дистанционное программирование функций и брелков

•  Сервисный режим

•  Управление освещением салона автомобиля

•  Режим вызова из автомобиля (поиск брелка)

•  Защита от случайного нажатия кнопок брелков

•  Программирование новых и стирание утерянных брелков

•  Индикация текущего времени, будильник, таймер обратного

отсчета

•  Индикация разрядя элемента питания основного брелка

•  Возможность совместной работы с GSM модулями

StarLine M20 и StarLine M30

Функции запуска двигателя

•  Дистанционный запуск / продление работы / остановка двигателя

•  Автоматический запуск двигателя по температуре, по будильнику,

периодический запуск каждые 2, 3, 4 или 24 часа

•  Дистанционный запуск двигателя на автомобилях с кнопкой
старт/стоп

•  Выбор типа двигателя:  бензин / дизель 

•  Выбор типа трансмиссии: автоматическая / ручная

•  Контроль работы двигателя по сигналам таходатчика, генератора

или напряжению бортовой сети

•  Автоматическая защита от перекрутки стартера при запуске
двигателя

•  Индикация оставшегося времени работы запущенного двигателя
на дисплее брелка

StarLine B92 Dialo g

14

Управление сигнализацией
с помощью брелков

Брелки управления сигнализацией

Система комплектуется двумя брелками управления.

Основной брелок: Дополнительный брелок:

4-х кнопочный брелок с обратной 3-х кнопочный брелок
связью и жидкокристаллическим без дисплея
(ЖК) дисплеем

Основной и дополнительный брелки равноценны по криптостойкости.
Для передачи команд управления в обоих брелках используется
диалоговый алгоритм шифрования, исключающий интеллектуальный
электронный взлом.

Информация о состоянии охранной системы передается на основной
брелок при

— срабатывании датчиков и возникновении тревоги

— выполнении команд, переданных с других брелков

— изменении режимов работы и функций сигнализации.
При этом на дисплее отображается текущее состояние сигнализации,

включаются звуковые, вибросигналы и подсветка дисплея.

Кроме этого на ЖК-дисплей брелка выводится информация о тек ущем
времени, включенном будильнике, таймере, напряжении АКБ,
температуре двигателя и салона автомобиля.

инст рукция по экспл уатации

15

Для того, чтобы максимально использовать возможности,
предоставляемые охранной системой, мы рекомендуем использовать
основной брелок управления.
Дополнительный брелок мы рекомендуем использовать только при
отсу тствии возможности работы с основным. Функции оповещения в
дополнительном брелке не реализованы, он предназначен только для
передачи основных команд управления.

Продолжительность
нажатия кнопок брелков

В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок брелков:

•  Короткое нажатие — одно нажатие кнопки

(или двух кнопок) продолжительностью менее 0,5 секунды.

•  Длительное нажатие — нажатие и удержание кнопки

или двух кнопок до появления мелодичного звукового сигнала.

•  Двойное нажатие — два нажатия одной кнопки в

течение 1 секунды.

•  Последовательное нажатие — два нажатия одной или разных

кнопок. Первое нажатие должно быть длительным (до появления
звукового сигнала), второе нажатие — кратковременным (

после

отпускания первой кнопки).

Основные команды брелков

Управление функциями охраны

КОМАНДА

НАЖ АТЬ КНО ПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание икон ки охра на

Вклю чить ох рану
(со зву ковым
подт вержде нием)

1

коро тко

вык л.

любы е кром е

вык л.

Выкл ючить охр ану
(со зву ковым
подт вержде ния)

2

коро тко

вык л.

любы е кром е

вкл .

StarLine B92 Dialo g

16

КОМАНДА

НАЖ АТЬ КНО ПКИ УСЛОВИЯ

Осно вной

брел ок

Допо лнит.

брел ок

Заж игание Иконк и О храна

Вклю чить
охра ну
(без з вуково го
подт вержде ния)

1 + 1

пос ледова т.1двой ное

вык л.

любы е кром е

вык л.

Выкл ючить
охра ну
(без з вуково го
подт вержде ния)

2 + 2

пос ледова т.2двой ное

вык л.

любы е кром е

вкл .

Вклю чить
бесш умную
охра ну

1 + 2

пос ледова т.

вык л.

любы е кром е

вык л.

Прер вать с игналы
трев оги

2

коро тко

вык л.

любы е кром е

вкл .

Вклю чить р ежим
анти ограбл ения

1 + 3

дли тельно

до

1 + 2

дли тельно

до

вкл .

любы е кром е

вык л.

Отк лючить режим
анти ограбл ения

2

коро тко

не за висит

любы е кром е

не за висит

Отк лючени е
(вкл ючение)
датч ика уда ра
по ур овням

1

двой ное

2 + 1

пос ледова т.

вык л.

любы е кром е

вкл .

Отк лючени е
(вкл ючение)
допо лнит. да тчика
по ур овням

2

двой ное

2 + 2

пос ледова т.

вык л.

любы е кром е

вкл .

Вклю чить р ежим
“ПАНИ КА”

1 + 3

дли тельно

до

1 + 2

дли тельно

до

вык л.

любы е кром е

не за висит

инст рукция по экспл уатации

17

КОМАНДА

НАЖ АТЬ КНО ПКИ УСЛОВИЯ

Осно воной

брел ок

Допо лнит.

брел ок

Заж игание икон ки охра на

Управление двигателем

Запу ск или
прод ление работы
двиг ателя
на 5 м инут

1 + 3

пос ледова т.

1 + 3

пос ледова т.

вык л.

любы е кром е

не за висит

Ост ановка
двиг ателя

1+4

пос ледова т.

1 + 2

пос ледова т.

вык л.

любы е кром е

не за висит

Управление оборудованием

Упра вление
( кан ал №1 )

2 + 1

пос ледова т.3двой ное

не за висит л юбые не зав исит

Упра вление
( кан ал № 2 )

3 + 1

пос ледова т.

3 + 2

пос ледова т.

не за висит л юбые не зав исит

Сервисные функции

Запр ос сос тояния
сигн ализа ции,
напр яжения АКБ
авто мобиля и
темп ерату ры
в сал оне

3

коро тко

— не за висит л юбые не зав исит

Поис к автом обиля
и про верка
темп ерату ры
двиг ателя

4

двой ное3коро тко

не за висит л юбые не зав исит

Закр ыть за мки 1 кор отко вк л любы е вык л.

Откр ыть за мки 2 коро тко вк л любые вык л.

Акт ивация
“кур сорног о”
выбо ра
функ ций

2 или 3
дли тельно
до вт орого

сигн ала

— не за висит л юбые не зав исит

StarLine B92 Dialo g

18

Жидкокристаллический
дисплей брелка

И

Индикация активных
режимов и функций

Режим автоматического запуска по будильнику

Режим периодического запуска

Режим автоматического запуска по температ уре

Режим сервисного обслуживания

Режим турботаймера

Режим автоматического включения охраны

Режим иммобилайзера

Включена блокировка кнопок брелка

Запрограммирован 1, 2 или 3 — х значный персональный код

Выбран алгоритм работы с ручной коробкой передач

инст рукция по экспл уатации

19

Индикация состояния
сигнализации и автомобиля

Вк лючен режим охраны со звуковыми сигналами тревоги

Вк лючен режим бесшумной охраны

Замки дверей закрыты

Замки дверей открыты

Зажигание вк лючено

Открыты двери

, капот , багажник

Не затянут стояночный тормоз (нажат ножной тормоз)

Двигатель работает

Вк лючен режим антиограбления

Требуется замена элемента питания брелка

Температура двигателя

     Подключен любой из модулей StarLine GSM/GPS

Вк лючен будильник

Вк лючен таймер

Брелок находится в зоне приема сигналов оповещения

Обход 1-го уровня датчика удара

Обход 1-го уровня дополнительного датчика

Обход обоих уровней датчика удара

Обход обоих уровней дополнительного датчика

Сработал 1-й уровень датчика удара

Сработал 1-й уровень дополнительного датчика

Сработал 2-й уровень датчика удара

Сработал 2-й уровень дополнительного датчика

Сработал 1-уровневый дополнительный датчик №1
Сработал 1-уровневый дополнительный датчик №2

StarLine B92 Dialo g

20

Меню функций основного брелка

Меню функций основного брелка позволяет:

•  установить текущее время

•  установить время будильника

•  включить или выключить будильник

•  установить время таймера обратного отсчета времени

•  включить или выключить таймер

•  выбрать громкость сигнала тревоги или бесшумный режим

•  выбрать тип звукового сигнала

• цифры часов текущего времени
начнут мигать

• в течение 8 секунд приступите к
установке часов:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Для входа в меню функций брелка нажмите
и удерживайте кнопку 4 до одного
мелодичного, затем 2 коротких сигналов

брелок

1

цифры минут текущего времени начнут мигать:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода
к установке минут текущего времени

брелок

инст рукция по экспл уатации

21

2

цифры часов будильника мигают:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода
к установке часов будильника

брелок

3

цифры минут будильника мигают:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода к
установке минут будильника

брелок

4

Коротко нажмите кнопку 4 для перехода

к включению/выключению будильника

иконка будильника мигает:
кнопка 2 — включение будильника (ON)
кнопка 3 — выключение будильника (OFF)

брелок

StarLine B92 Dialo g

22

5

цифры часов таймера мигают
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода
к установке часов таймера

брелок

6

цифры минут таймера мигают
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания

Коротко нажмите кнопку 4 для перехода
к установке минут таймера

брелок

7

Коротко нажмите кнопку 4 для перехода

к включению/выключению таймера

иконка таймера мигает:

кнопка 2 — включает режим (ON)

кнопка 3 — выключает режим (OFF)

брелок

инст рукция по экспл уатации

23

8

кнопка 3 — включение
бесшумного режима:

— звуковые сигналы брелка
отключены, работает только вибросигнал

иконка сирены мигает;
кнопка 2 — выбор громкости
сигналов брелка:

— громкие сигналы

— тихие сигналы

Коротко нажмите кнопку 4 для перехода
к выбору громкости звуковых сигналов
или включению бесшумного режима

брелок

9

иконка “1“ или “2” мигает:

кнопка 3:

— звуковой сигнал “СИРЕНА“

кнопка 2:

— звуковой сигнал “ТРЕЛЬ“

Коротко нажмите кнопку 4 для перехода
к выбору типа звукового сигнала брелка

брелок

Если в течение 8 секунд отсутствуют нажатия на кнопки,
произойдет автоматический выход из режима
программирования функций брелка.

StarLine B92 Dialo g

24

Программирование режимов работы
курсорным способом

Отдельные режимы работы сигнализации, а также некоторые
специальные функции программируются (включаются или
выключаются) курсорным способом. Включенное состояние
какого-либо из режимов индицируется постоянной подсветкой
соответствующей иконки в нижней части дисплея брелка.
Программирование возможно как при выключенном режиме
охраны так и при включенном.
Для программирования выполните следующие действия:

1

После того как прозвучат 2 сигнала
в нижней части экрана будет выделена
миганием первая слева иконка:

Нажмите и удерживайте кнопку 2 (или 3)
до момента, когда прозвучат два сигнала
(сначала мелодичный, затем короткий)

брелок

брелок

2

Короткими нажатиями на кнопки
2 (влево) или 3, 4 (вправо) переместите
мигающий курсор на нужную иконку:

инст рукция по экспл уатации

25

3а

Для включения выбранного режима
нажмите на брелке кнопку 1

• 1 световой
сигнал

• прозвучат 1
мелодичный и 2
коротких сигнала

• после
автоматического выхода из режима
программирования иконка выбранного
режима будет отображаться на дисплее
постоянно (режим вк лючен)

брелок

3б

Для выключения выбранного режима
нажмите на брелке кнопку 1

• 2 световых
сигнала

• прозвучат 1
мелодичный и 2
коротких сигнала

• после
автоматического выхода из режима
программирования постоянное
отображение иконки
прекратится (режим выключен)

брелок

Если в течение 5 секунд отсутствуют нажатия на кнопки,
то произойдет автоматический выход из режима
программирования курсорным способом.

StarLine B92 Dialo g

26

Перечень режимов, программируемых
курсорным способом

Режим автоматического запуска по будильнику.
Позволяет произвести автоматический запуск двигателя
во время, запрограммированное на будильнике.

Режим автоматического периодического запуска.
Позволяет производить периодический запуск двигателя
каждые 2, 3, 4 или 24 часа (в зависимости от выбора).

Режим автоматического запуска по температуре.
Если температура двигателя опустится ниже
установленного порога, двигатель автоматически
запустится для прогрева на заданное время.

Сервисный режим. Предназначен для временного
отключения охранных и противоугонных функций
сигнализации при необходимости передачи автомобиля для
сервисного обслуживания или ремонта.

Режим турботаймера. Предназначен для автомобилей с
турбонаддувом и позволяет поддерживать работу двигателя
после вык лючения зажигания в течение некоторого времени,
необходимого для снижения скорости вращения турбины.

Режим автоматического включения охраны. Охрана
включается автоматически после выключения зажигания и
через 10 секунд после закрывания всех дверей.

Режим иммобилайзера. В данном режиме двигатель
автоматически блокируется через 30 секунд после
выключения зажигания.

Подробнее о работе перечисленных режимов смотрите в
соответствующих разделах инструкции.

инст рукция по экспл уатации

27

Охранные и противоугонные
функции автосигнализации

Включение охраны
со звуковыми сигналами подтверждения

Перед включением режима охраны убедитесь, что

•  зажигание выключено

•  стояночный тормоз включен

•  двери, капот и багажник закрыты

1

Нажмите на брелке кнопку 1

• 1 сигнал сирены

• 1 световой сигнал

• замки дверей закроются

• светодиодный индикатор
начнёт мигать

• прозвучит 1 сигнал

• появится индикация
включенного режима охраны

автомобиль

брелок

Если двери, капот, багажник окажутся плохо закрытыми,
а стояночный тормоз не затянутым (или ножной тормоз
нажатым), или неисправен (постоянно замкну т) один из
концевых выключателей дверей, капота, багажника, то
сигнализация предупредит об этом 4 сигналами сирены и
4 световыми сигналами (см. «Самодиагностика при
включении режима охраны», стр. 34).
