АКУСТИЧЕСКАЯ СИСТЕМА 5.1CH

ДЛЯ ДОМАШНЕГО КИНОТЕАТРА

MA−970S

Руководство

по эксплуатации

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

Картинка с сайта: emanuals.org

ВВЕДЕНИЕ

Особенности 1

Комплектация 1

Расположение и функции органов управления 2

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

Подключение к DVD плееру с многоканальным аудиовыходом 4

Подключение к источнику стереофонического сигнала 5

Подключение к звуковой карте компьютера 6

Управление 7

ПРОЧЕЕ

Возможные неисправности и способы их устранения 9

Технические характеристики 10

Список сервис центров 11

Картинка с сайта: emanuals.org

ВВЕДЕНИЕ

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности

Напоминание пользователю о высоком напряжении.

Символ Предупреждения

Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

ВНИМАНИЕ

Внимательно прочтите данное руководство, в нем Вы найдете все необходимые

рекомендации по правильной установке, настройке и эксплуатации системы.

Внимание: во избежание удара электрическим током, не открывайте корпус устройства.

Ремонт и замена деталей должны производиться только сотрудниками сервисных центров.

• Выключая шнур питания из розетки, держитесь за штепсель и никогда не тяните за шнур.

• Не подвергайте устройство воздействию прямых солнечных лучей.

• Держите устройство вдали от воды и не подвергайте воздействию повышенной влажности.

• Не используйте для чистки устройства спирт, бензин и другие органические растворители.

Допускается использование небольшого количества нейтрального моющего средства.

• Избегайте установки устройства вблизи источников тепла.

• Размещайте сабвуфер системы около стены или в углу помещения, но не менее чем в 30 ти

сантиметрах от телевизора.

• Напряжение сети электропитания должно соответствовать данным, указанным на задней

панели сабвуфера.

• Не устанавливайте сабвуфер системы в плохо вентилируемых местах.

• Убедитесь, что громкоговорители окружающего звука установлены надежно.

Картинка с сайта: emanuals.org

ВВЕДЕНИЕ

Особенности

• Вход 5.1CH для подключения декодированного сигнала Dolby Digital/DTS (например, DVD плеера

со встроенным декодером)

• Стереофонический вход для подключения дополнительного источника сигнала

• Встроенный декодер Cyber Logic, преобразующий стереозвук в многоканальный

• Громкоговорители изготовлены из MDF

• Двухполосные фронтальные и центральный громкоговорители

• Магнитный экран

• Полнофункциональный пульт дистанционного управления

• Общая и раздельная регулировка громкости громкоговорителей

• Режим ожидания (Standby)

• Отключение звука (Mute)

• Защита от короткого замыкания

• Возможность подключения к звуковой карте компьютера

• Мощный высококачественный усилитель

Комплектация

Откройте коробку и проверьте комплект поставки системы. При обнаружении несоответствий

обратитесь к продавцу.

• Сабвуфер 1 шт.

• Центральный громкоговоритель 1 шт.

• Фронтальный громкоговоритель 2 шт.

• Тыловой громкоговоритель 2 шт.

• Стереофонический аудиокабель 2xRCA 2xRCA («тюльпан») 4 шт.

• Аудиокабель для подключения к звуковой карте компьютера 2xRCA – Mini Jack 3 шт.

• Кабель для подключения фронтальных и центрального громкоговорителей (2 м) 3 шт.

• Кабель для подключения тыловых громкоговорителей (5 м) 2 шт.

• Пульт дистанционного управления (ДУ) 1 шт.

• Батарейка для пульта ДУ (тип CR2025) 1 шт.

• Руководство по эксплуатации 1 шт.

• Гарантийный талон 1 шт.

1

Картинка с сайта: emanuals.org

ВВЕДЕНИЕ

Расположение и функции органов управления

Общий вид передней и задней панелей сабвуфера

Передняя панель сабвуфера

Датчик дистанционного управления

и информационный дисплей

Задняя панель сабвуфера

: Вход 2CH

L левый канал

R правый канал

; Вход 5.1СН:

L фронтальный левый канал

R фронтальный правый канал

С центральный канал

:

;

SW канал сабвуфера

SL тыловой левый канал

SR тыловой правый канал

< Клеммы для подключения громкоговорителей:

<

R фронтальный правый громкоговоритель

L фронтальный левый громкоговоритель

С центральный громкоговоритель

SR тыловой правый громкоговоритель

SL тыловой левый громкоговоритель

=

>

= Шнур электропитания

> Выключатель электропитания

2

Картинка с сайта: emanuals.org

ВВЕДЕНИЕ

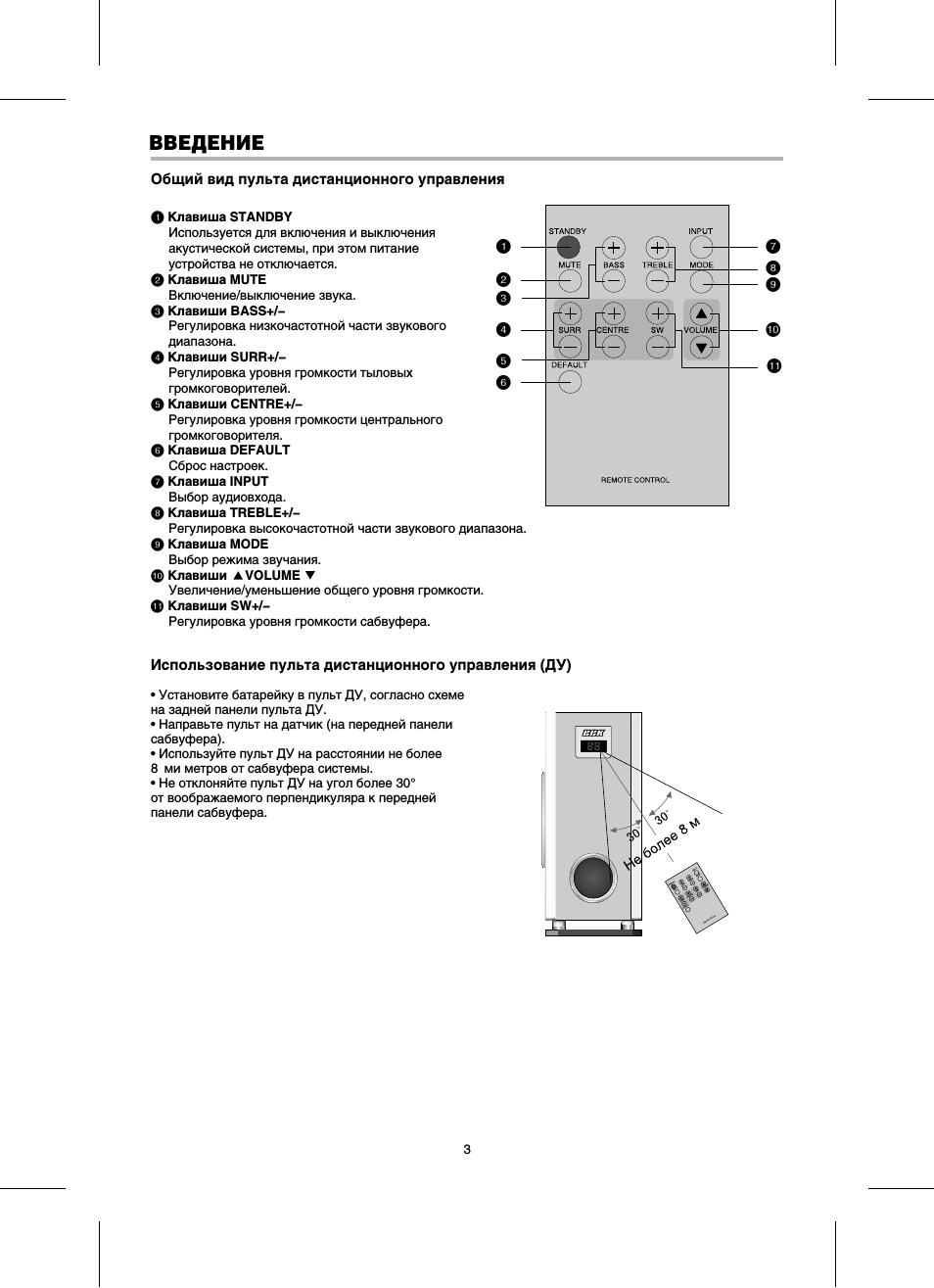

Общий вид пульта дистанционного управления

: Клавиша STANDBY

Используется для включения и выключения

акустической системы, при этом питание

:

@

устройства не отключается.

A

; Клавиша MUTE

;

B

Включение/выключение звука.

<

< Клавиши BASS+/−

Регулировка низкочастотной части звукового

=

C

диапазона.

= Клавиши SURR+/−

>

0

Регулировка уровня громкости тыловых

?

громкоговорителей.

> Клавиши CENTRE+/−

Регулировка уровня громкости центрального

громкоговорителя.

? Клавиша DEFAULT

Сброс настроек.

@ Клавиша INPUT

Выбор аудиовхода.

A Клавиша TREBLE+/−

Регулировка высокочастотной части звукового диапазона.

B Клавиша MODE

Выбор режима звучания.

C Клавиши VOLUME

Увеличение/уменьшение общего уровня громкости.

0 Клавиши SW+/−

Регулировка уровня громкости сабвуфера.

Использование пульта дистанционного управления (ДУ)

• Установите батарейку в пульт ДУ, согласно схеме

на задней панели пульта ДУ.

• Направьте пульт на датчик (на передней панели

сабвуфера).

• Используйте пульт ДУ на расстоянии не более

8 ми метров от сабвуфера системы.

• Не отклоняйте пульт ДУ на угол более 30°

от воображаемого перпендикуляра к передней

панели сабвуфера.

INPUT

MODE

TREBLE

STANDBY

BASS

MUTE

SW

VOLUME

CENTRE

SURR

DEFAULT

R

O

L

R

E

M

O

T

E

C

O

N

T

3

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

Подключение к DVD плееру с многоканальным аудиовыходом

Центральный

громкоговоритель

Выход 5.1СН

DVD плеера

Правый фронтальный

Левый фронтальный

громкоговоритель

громкоговоритель

Правый тыловой

Левый тыловой

громкоговоритель

громкоговоритель

ПРИМЕЧАНИЯ

• Перед подключением громкоговорителей убедитесь, что электропитание устройства отключено.

Подключите соединительные кабели, как показано на схеме. Обратите внимание, что красный

провод следует вставлять в красные клеммы, а черный в черные. При использовании других

соединительных проводов убедитесь, что красные клеммы громкоговорителей соединены

с красными клеммами сабвуфера («+» к «+»), а черные клеммы громкоговорителей с черными

клеммами сабвуфера (« » к « «).

• Проверьте надежность фиксации проводов в соединительных клеммах, соответствие полярности

подключения и отсутствие контакта оголенных проводов между собой и с металлическими

частями аппаратуры.

• Соедините выходы декодера со входами сабвуфера при помощи трех RCA кабелей

(прилагаются в комплекте).

• Обратите внимание на правильность подключения всех каналов и надежность фиксации

разъемов в гнездах, иначе могут наблюдаться значительные шумы при воспроизведении.

• При использовании акустической системы совместно с многоканальным источником сигнала

рекомендуется установить режим работы 5.1СН (подробнее эта операция описана на странице 7).

4

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

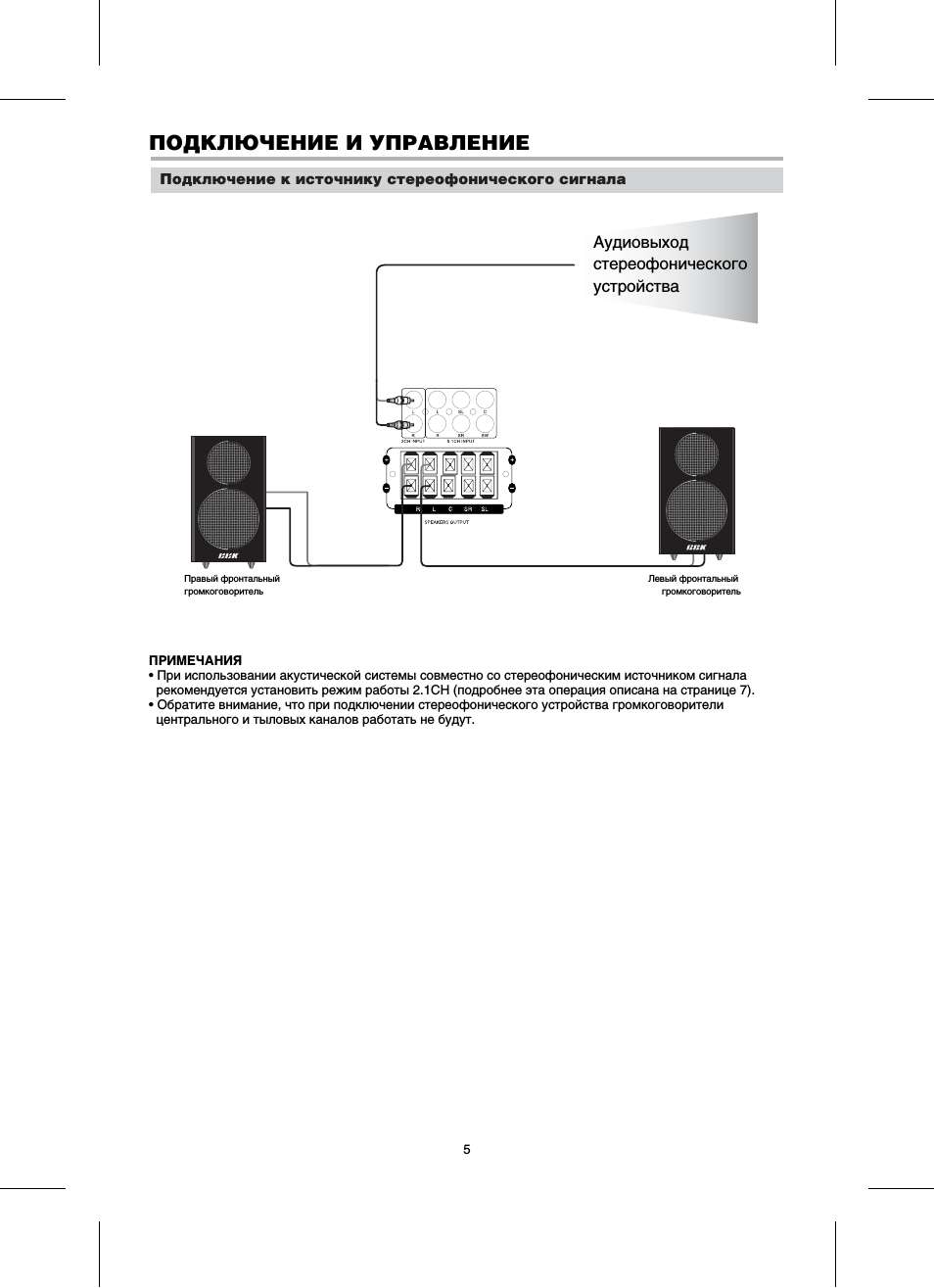

Подключение к источнику стереофонического сигнала

Аудиовыход

стереофонического

устройства

Правый фронтальный

Левый фронтальный

громкоговоритель

громкоговоритель

ПРИМЕЧАНИЯ

• При использовании акустической системы совместно со стереофоническим источником сигнала

рекомендуется установить режим работы 2.1СН (подробнее эта операция описана на странице 7).

• Обратите внимание, что при подключении стереофонического устройства громкоговорители

центрального и тыловых каналов работать не будут.

5

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

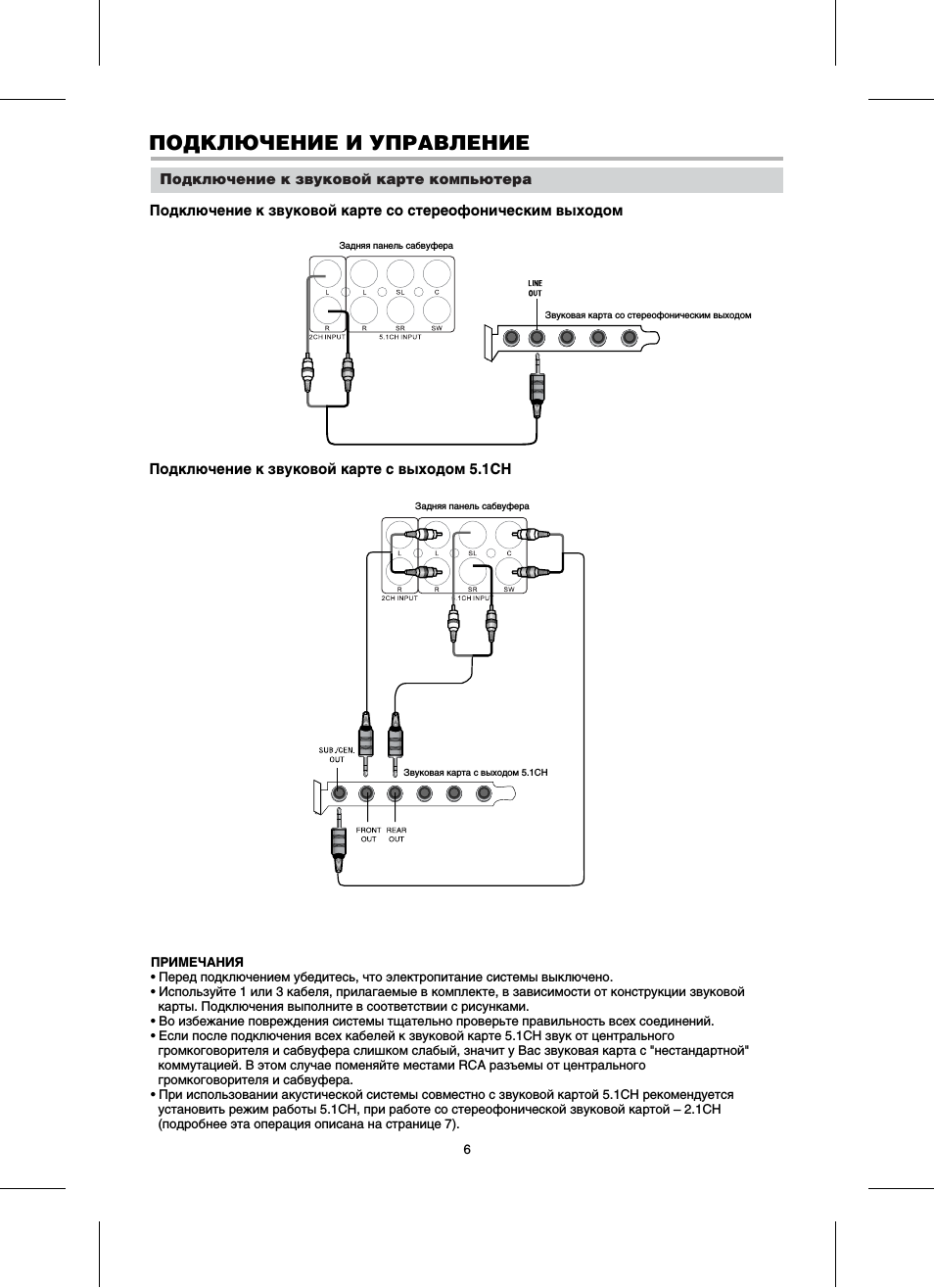

Подключение к звуковой карте компьютера

Подключение к звуковой карте со стереофоническим выходом

Задняя панель сабвуфера

Звуковая карта со стереофоническим выходом

Подключение к звуковой карте с выходом 5.1СН

Задняя панель сабвуфера

Звуковая карта с выходом 5.1СН

ПРИМЕЧАНИЯ

• Перед подключением убедитесь, что электропитание системы выключено.

• Используйте 1 или 3 кабеля, прилагаемые в комплекте, в зависимости от конструкции звуковой

карты. Подключения выполните в соответствии с рисунками.

• Во избежание повреждения системы тщательно проверьте правильность всех соединений.

• Если после подключения всех кабелей к звуковой карте 5.1СН звук от центрального

громкоговорителя и сабвуфера слишком слабый, значит у Вас звуковая карта с «нестандартной»

коммутацией. В этом случае поменяйте местами RCA разъемы от центрального

громкоговорителя и сабвуфера.

• При использовании акустической системы совместно с звуковой картой 5.1СН рекомендуется

установить режим работы 5.1СН, при работе со стереофонической звуковой картой – 2.1СН

(подробнее эта операция описана на странице 7).

6

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

Управление

?

STANDBY

INPUT

;

<

MUTE

TREBLEBASS MODE

A

=

@

SURR

CENTRE SW VOLUME

>

DEFAULT

B

:

REMOTE CONTROL

: ВКЛЮЧЕНИЕ

Включите штепсель питания в розетку. Включите питание системы выключателем POWER на задней

панели сабвуфера акустическая система прейдет в режим ожидания.

; РЕЖИМ ОЖИДАНИЯ

Нажмите клавишу STANDBY на пульте ДУ для перевода системы из режима ожидания в рабочий режим.

Громкость автоматически установится на значение 4, дисплей будет отображать соответствующую

информацию. Нажмите клавишу STANDBY снова, чтобы перевести устройство в режим ожидания.

(В этом режиме напряжение питания отключается не полностью, поэтому используйте выключатель

питания для полного отключения системы, если не собираетесь пользоваться ею длительное время.)

< ВЫБОР АУДИОВХОДА

С помощью клавиши INPUT выберите один из двух аудиовходов 2СН и 5.1СН. При работе с источником

стереофонического аудиосигнала (DVD плеер без встроенных декодеров, CD плеер, стереофоническая

аудиокарта компьютера) используйте вход 2СН. При работе с источником многоканального аудиосигнала

(DVD плеер со встроенными декодерами, многоканальная аудиокарта компьютера и т. п.) используйте

вход 5.1СН.

= ВЫБОР РЕЖИМА ЗВУЧАНИЯ

Вход 2CH (стереофонический сигнал): по умолчанию установлен режим 2.1CH. Нажмите

клавишу MODE, система перейдет в режим «5.1CH», при этом будет активирован декодер «Cyber Logic»,

который преобразовывает стереофонический звук в многоканальный (задействуются тыловые

и центральный громкоговорители). На дисплее отобразится «5.1». Нажмите клавишу MODE еще раз,

чтобы вернуться к настройкам по умолчанию. На дисплее отобразится «2.1».

Вход 5.1CH (многоканальный сигнал): по умолчанию установлен режим 5.1CH. Нажмите

клавишу MODE, система перейдет в режим «2.1CH». На дисплее отобразится «2.1». Нажмите

клавишу MODE еще раз, чтобы вернуться к настройкам по умолчанию. На дисплее отобразится «5.1».

ПРИМЕЧАНИЕ

• При выборе аудиовхода 5.1CH декодер Cyber Logic не может быть использован.

> РЕГУЛИРОВКА ГРОМКОСТИ

Для общей регулировки уровня громкости используйте клавиши VOLUME. Диапазон регулировки

громкости: 0 16. Соответствующие показания будут отображаться на дисплее. При нажатии

клавиши VOLUME громкость увеличивается, при нажатии клавиши VOLUME уменьшается.

? РЕГУЛИРОВКА ТЕМБРА

Отрегулируйте тембр акустической системы в соответствии с Вашим вкусом. При помощи

клавиш BASS+/ Вы можете увеличить или уменьшить уровень низкочастотной составляющей

воспроизводимого аудиосигнала. При помощи клавиш TREBLE+/ Вы можете увеличить или уменьшить

уровень высокочастотной составляющей. Диапазон регулировки +/ 5.

7

Картинка с сайта: emanuals.org

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

@ РАЗДЕЛЬНАЯ РЕГУЛИРОВКА ГРОМКОСТИ ТЫЛОВЫХ/

ЦЕНТРАЛЬНОГО КАНАЛОВ И САБВУФЕРА

Используйте клавиши SURR/CENTRE/SW+/ , чтобы отрегулировать уровень громкости соответствующих

каналов относительно общего уровня громкости. Диапазон регулировки громкости: ОБЩИЙ УРОВЕНЬ

ГРОМКОСТИ ±5. При нажатии клавиши «+» уровень громкости регулируемого канала увеличивается,

при нажатии клавиши « » уменьшается.

Отрегулируйте громкость каналов для установления музыкального баланса между громкоговорителями

и для правильной настройки акустической системы в соответствии с особенностями помещения. Дисплей

будет отображать уровень громкости регулируемого канала. По прошествии 3 х секунд после окончания

регулировки, дисплей снова начнет отображать выбранный режим звучания.

A ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ЗВУКА

Нажмите клавишу MUTE для выключения звука. Индикация на информационном дисплее «0».

Нажмите клавишу MUTE, чтобы включить звук.

B НАСТРОЙКИ ПО УМОЛЧАНИЮ

Нажмите клавишу DEFAULT, чтобы вернуться к заводским настройкам по умолчанию.

8

Картинка с сайта: emanuals.org

ПРОЧЕЕ

Возможные неисправности и способы их устранения

Пожалуйста, проверьте возможные причины неисправности, прежде чем обращаться

в сервисный центр.

Признак

Причина неисправности

Действия по устранению неисправности

неисправности

Нет напряжения

• Штепсель питания не включен в розетку.

• Включите штепсель в розетку и убедитесь

питания

в надежности включения.

• Выключен выключатель питания

• Включите выключатель питания.

на задней панели сабвуфера.

• Перегорел защитный предохранитель.

• Свяжитесь с сервисным центром,

чтобы заменить предохранитель.

Нет звука

• Соединительные кабели громкоговорителей

• Проверьте надежность и правильность

подключены неправильно.

всех подключений.

• Неправильно подключены источники сигнала.

• Проверьте правильность всех подключений,

а также правильность установок параметров

выходных сигналов на источниках.

• Общий уровень громкости слишком низкий.

• Увеличьте уровень громкости.

• Звук отключен клавишей MUTE.

• Нажмите клавишу MUTE снова,

чтобы включить звук.

Искажения

• Общий уровень громкости слишком высок.

• Уменьшите общий уровень громкости.

звука

• Слишком высок уровень громкости сабвуфера.

• Уменьшите уровень громкости сабвуфера.

Пульт ДУ

• Пульт ДУ находится слишком далеко

• Используйте пульт ДУ на расстоянии

не работает

от передней панели сабвуфера.

не более 8 ми метров от передней панели

сабвуфера.

• Села батарейка.

• Замените батарейку.

• На датчик пульта ДУ (на передней панели

• Измените расположение сабвуфера

сабвуфера) падает яркий свет.

и/или источника света, чтобы избежать

попадания прямых лучей на датчик.

9

Картинка с сайта: emanuals.org

ПРОЧЕЕ

Технические характеристики

Выходная мощность:

Фронтальные каналы (RMS, КНИ 10%, 1 кГц, 4 Ом) 10 Вт

Центральный и тыловые каналы (RMS, КНИ 10%, 1 кГц, 4 Ом) 10 Вт

Сабвуфер (RMS, КНИ 10%, 40 Гц, 4 Ом) 25 Вт

Коэффициент нелинейных искажений <1%

Входное сопротивление 10 кОм

Сопротивление громкоговорителей (центральный, фронтальные, тыловые) 4 Ом

Диапазон воспроизводимых частот 20 20000 Гц

Максимальная выходная мощность громкоговорителей:

Фронтальные 40 Вт

Центральный и тыловые 40 Вт

Сабвуфер 80 Вт

Размеры громкоговорителей:

Фронтальные 154x194x273 мм

Центральный 307x127x132 мм

Тыловые 129x147x153 мм

Сабвуфер 175x286x391 мм

Напряжение питания ~ 220 В, 50 Гц

Максимальная потребляемая мощность 310 Вт

• Мы постоянно улучшаем качество продукции, поэтому технические характеристики могут быть

изменены без предварительного уведомления.

• Все приведенные изображения являются схематичными и могут отличаться от реального

внешнего вида устройств.

10

BBK MA-970S инструкция по эксплуатации
(13 страниц)

Инструкция акустики BBK MA-970S

Информация отображена на картинке

Информация отображена на картинке

Информация отображена на картинке

Информация отображена на картинке
