Instruction manual and user guide for
Partner 421 2004
11 pages of detailed instruction manual and user guide of exploitation in Russian
GR
ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
∆ιαβ στε πριν την χρ ση και κρατ στε για
µελλοντικ µνε α
HR
VAZNA INFORMACIJA
Zapamti za uvijek da prije upotrebe
pročitajte knjigu uputstva za puotrebu.
RU
ВАЖНАЯ ИНФОРМАЦИЯ
Прочитайте перед использованием и
сохраните для получения информации в
будущем.
RO
IMPORTANT!
Citi—i înainte de utilizare …i păstra—i-l
pentru consultări ulterioare
HU
FONTOS!
Használatba vétel előtt olvassa el, majd
őrizze meg jövőbeni tájékoztatására!
CZ
DŮLEŽITÁ INFORMACE
Před použitím si toto přečtěte a
uschovejte pro odkaz v budoucnu.
SK
Doležitá informácia
Prečítajte pred použitím a uschovajte pre
budúce použitie.
SI
POMEMBNO OBVESTILO
Pred uporabo preberite in obdržite za
kasnejšo rabo.
PL
WAŹNA INFORMACJA
Przed użytkowaniem należy przeczytać
oraz zachować do przyszłego użytku.
A
B
B
C
A
D1
D2
D3
D4
A
B
E
F1
F3
F4
1
3
2
A
A
F2
G
H
J
K
L
M
N
P
Q
R
S
T
U
V
W
X
1
1
3
2
1
МЕРЫ БЕЗОПАСНОСТИ
Об яснение символов на газонокосилках 40cm
Cordless
Внимание!
Внимательно прочитайте инструкциго
изготовителя для того, чтобы
полностью понимать предназначение
всех регулировок и их функций.
При работе, газонокосилка всегда
должна находиться на земле. Наклоны
или поднятие газонокосилки могут
послужить причиной выброса камней.
Никого не подпускайте к
газонокосилке при работе. Не косите
траву в случае, если в зоне работы
находятся домашние животные или
люди, в особенности дети.
Выключите газонокосилку! Выньте
вилку провода зарядного устройства
из сети перед настройкой и чисткой
косилки, а также, если провод
повреждён или запутан. Держите
провод на расстоянии от лезвия.
Отсоединяйте ключ безопасности
(свечу зажигания) перед любой
попыткой проведения техобслуживания,
чистки или регулировки газонокосилки,
а также если Вы собираетесь оставить
её без наблюдения.
Помните об опасности отсечения
пальцев рук и ног. Не вводите их в
зону работы вращающегося лезвия.
Лезвие продолжает вращаться после
выключения газонокосилки. Перед
прикосновением к движущимся
компонентам машины, дождитесь их
полной остановки.
Не косите траву во время дождя и не
оставляйте газонокосилку под дождём.
Общее
1.
Никогда не позволяйте пользоваться газонокосилкой
детям или же лицам, не знакомым с данными
инструкциями. Местные законы и постановления
могут ограничивать возраст пользователя.
2.
Используйте газонокосилку только для выполнения
функций, описанных в данном руководстве и
только таким образом, как описано в нём.
3.
Никогда не пользуйтесь газонокосилкой, если Вы
устали, больны или же находитесь под влиянием
алкоголя, наркотиков или медикаментов.
4.
Оператор или пользователь является
ответственным за все несчастные случаи или
повреждения, причинённые другим лицам или их
собственности.
Подготовка
1.
Не работайте на газонокосилке будучи босым или
же в открытых сандалиях. Всегда носите
подходящую одежду, перчатки и прочную обувь.
2.
Убедитесь в том, что газон очищен от палок,
камней, костей, проволоки и другого мусора, т.к. он
может быть выброшен лезвием машины.
3.
Перед использованием и после любых ударов,
проверяйте инструмент на наличие признаков износа
или повреждений, и ремонтируйте соответственно.
4.
Замените изношенные и повреждённые части вместе
с их креплениями для поддержания равновесия.
Электробезопасность
1.
Регулярно проверяйте провод зарядного
устройства на износ и повреждений.
2.
Не используйте газонокосилку, если провод
зарядного устройства находится в
неудовлетворительном состоянии.
3.
Не подпускайте к газонокосилке детей, когда она
подсоединена к источнику питания, например, во
время подзарядки или же во время нормальной
работы.
4.
Остановите газонокосилку и отсоедините ключ
безопасности, если лезвие натыкается на какой-
либо твёрдый предмет. Проверьте, не погнулась ли
ось лезвия. Погнутая ось вызывает значительную
вибрацию и может привести к разбалтыванию
лезвия. Почините все повреждения перед началом
работы на газонокосилке.
5.
Перед проведением любых регулировочных и
ремонтных работ, остановите косилку и
отсоедините ключ безопасности (свечу зажигания).
6.
Никогда не оставляйте газонокосилку с
вставленным ключом безопасности.
Безопасность аккумуляторной батареи
1.
Батареи представляют собой содержащие
коррозивную кислоту свинцовые аккумуляторы в
герметичной оболочке. При попадании кислоты на
кожу или в глаза, немедленно промойте водой и
обратитесь к врачу.
2.
Необходимо соблюдать установленную процедуру
выброса не требующихся более батарей (см.
раздел “Удаление “).
3.
Избегайте прикосновений к полюсам батарей
какими-либо металлическими предметами.
4.
Не храните и не подзаряжайте батареи вблизи
каких-либо химикатов.
Пользование
1.
Используйте газонокосилку только при дневном
свете или при хорошем искусственном освещении.
2.
По мере возможности избегайте использование
газонокосилки на влажной траве.
3.
Будьте осторожны при работе на влажной траве —
Вы можете поскользнуться.
При неправильном использовании данная газонокосилка может быть опасной! Данная
газонокосилка может причинить оператору и другим лицам серьёзные травмы, поэтому
предупреждения и инструкции по безопасности должны строго соблюдаться для обеспечения
эффективной и безопасной работы газонокосилки. Оператор является ответственным за
следование предупреждениям и инструкциям по безопасности в данном руководстве и на
самой газонокосилке. Никогда не пол зуйтес газонокосилкой, если контейнер для трав или
защитн е устройства, предоставленн е производителем, не находятся в правил ном
положении.
STOP
РУССКИЙ — 1
Меры безопасности, Сборка рукоятки, Сборка траьоcбopнкa — пластмассовая коробка
Русский — 2 Support chat
- Image
- Text

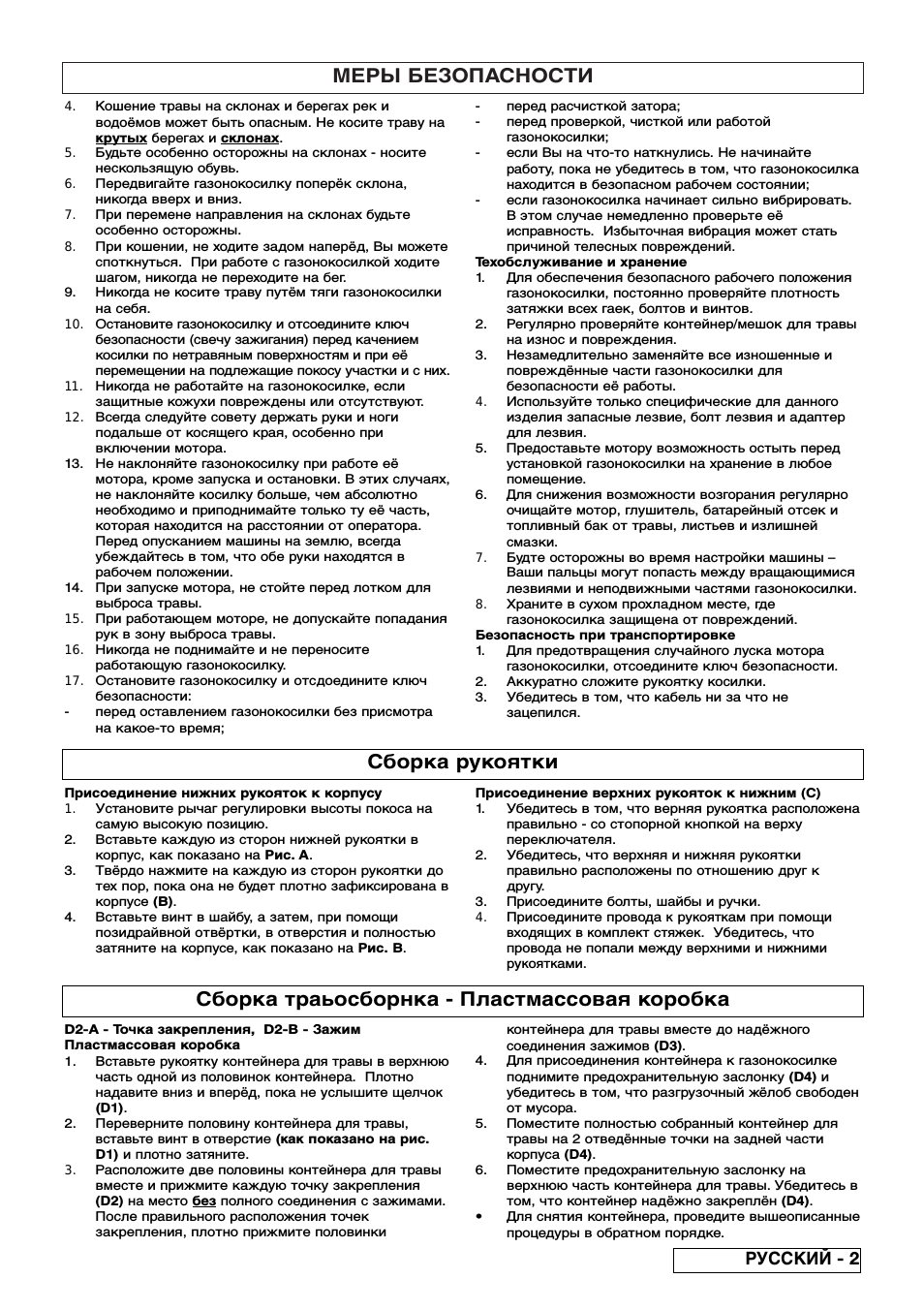

МЕРЫ БЕЗОПАСНОСТИ
4.
Кошение травы на склонах и берегах рек и
водоёмов может быть опасным. Не косите траву на
крут
х берегах и склонах.
5.
Будьте особенно осторожны на склонах — носите
нескользящую обувь.
6.
Передвигайте газонокосилку поперёк склона,
никогда вверх и вниз.
7.
При перемене направления на склонах будьте
особенно осторожны.
8.
При кошении, не ходите задом наперёд, Вы можете
споткнуться. При работе с газонокосилкой ходите
шагом, никогда не переходите на бег.
9.
Никогда не косите траву путём тяги газонокосилки
на себя.
10.
Остановите газонокосилку и отсоедините ключ
безопасности (свечу зажигания) перед качением
косилки по нетравяным поверхностям и при её
перемещении на подлежащие покосу участки и с них.
11.
Никогда не работайте на газонокосилке, если
защитные кожухи повреждены или отсутствуют.
12.
Всегда следуйте совету держать руки и ноги
подальше от косящего края, особенно при
включении мотора.
13. Не наклоняйте газонокосилку при работе её
мотора, кроме запуска и остановки. В этих случаях,
не наклоняйте косилку больше, чем абсолютно
необходимо и приподнимайте только ту её часть,
которая находится на расстоянии от оператора.
Перед опусканием машины на землю, всегда
убеждайтесь в том, что обе руки находятся в
рабочем положении.
14. При запуске мотора, не стойте перед лотком для
выброса травы.
15.
При работающем моторе, не допускайте попадания
рук в зону выброса травы.
16.
Никогда не поднимайте и не переносите
работающую газонокосилку.
17.
Остановите газонокосилку и отсдоедините ключ
безопасности:
—
перед оставлением газонокосилки без присмотра
на какое-то время;
—
перед расчисткой затора;
—
перед проверкой, чисткой или работой
газонокосилки;
—
если Вы на что-то наткнулись. Не начинайте
работу, пока не убедитесь в том, что газонокосилка
находится в безопасном рабочем состоянии;
—
если газонокосилка начинает сильно вибрировать.
В этом случае немедленно проверьте её
исправность. Изб точная вибрация может стат
причиной телесн х повреждений.
Техобслуживание и хранение
1.
Для обеспечения безопасного рабочего положения
газонокосилки, постоянно проверяйте плотность
затяжки всех гаек, болтов и винтов.
2.
Регулярно проверяйте контейнер/мешок для травы
на износ и повреждения.
3.
Незамедлительно заменяйте все изношенные и
повреждённые части газонокосилки для
безопасности её работы.
4.
Используйте только специфические для данного
изделия запасные лезвие, болт лезвия и адаптер
для лезвия.
5.
Предоставьте мотору возможность остыть перед
установкой газонокосилки на хранение в любое
помещение.
6.
Для снижения возможности возгорания регулярно
очищайте мотор, глушитель, батарейный отсек и
топливный бак от травы, листьев и излишней
смазки.
7.
Будте осторожны во время настройки машины –
Ваши пальцы могут попасть между вращающимися
лезвиями и неподвижными частями газонокосилки.
8.
Храните в сухом прохладном месте, где
газонокосилка защищена от повреждений.
Безопасность при транспортировке
1.
Для предотвращения случайного луска мотора
газонокосилки, отсоедините ключ безопасности.
2.
Аккуратно сложите рукоятку косилки.
3.
Убедитесь в том, что кабель ни за что не
зацепился.

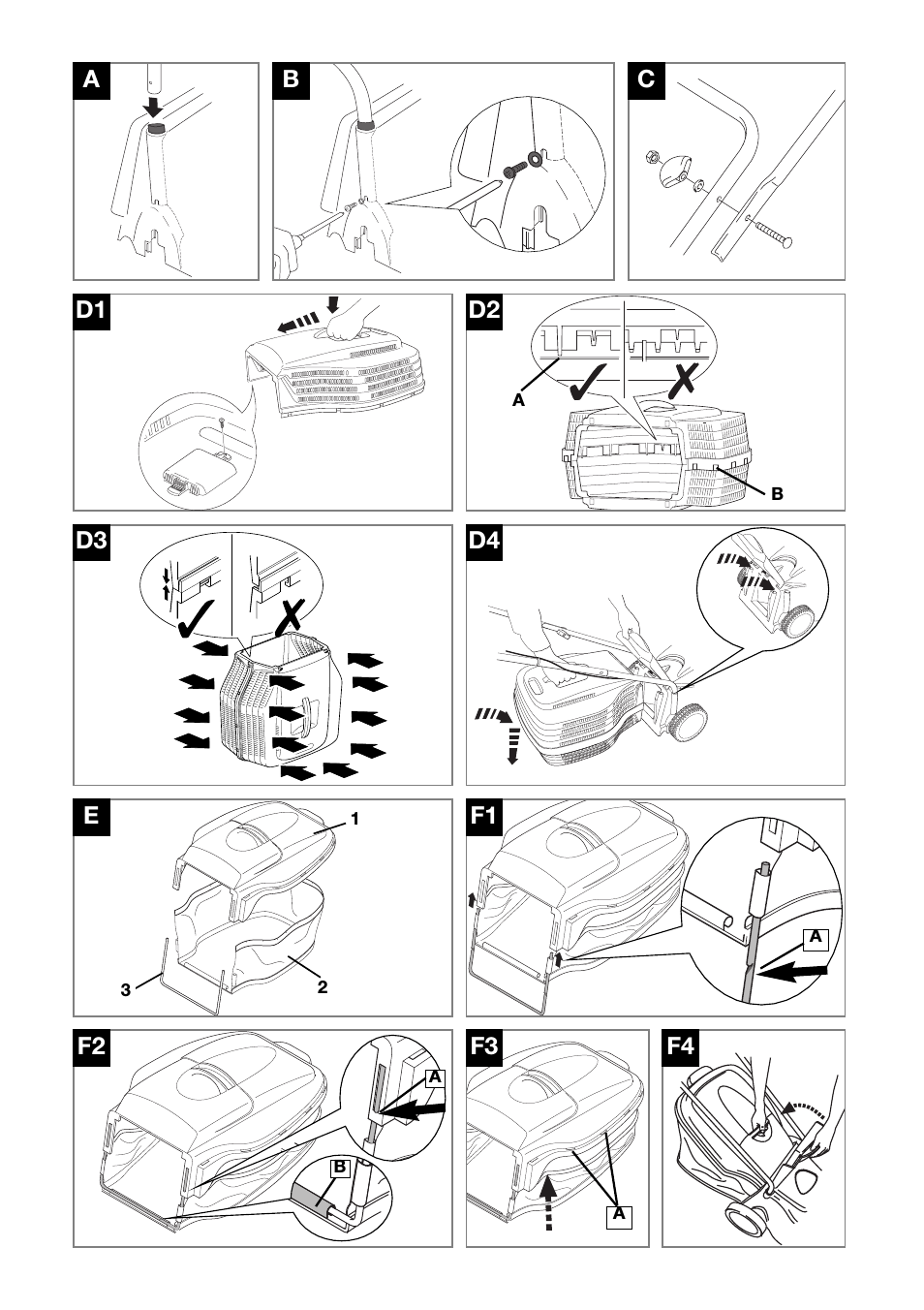

Сборка рукоятки
Присоединение нижних рукояток к корпусу
1.
Установите рычаг регулировки высоты покоса на
самую высокую позицию.
2.
Вставьте каждую из сторон нижней рукоятки в
корпус, как показано на Рис. A.
3.
Твёрдо нажмите на каждую из сторон рукоятки до
тех пор, пока она не будет плотно зафиксирована в
корпусе (B).
4.
Вставьте винт в шайбу, а затем, при помощи
позидрайвной отвёртки, в отверстия и полностью
затяните на корпусе, как показано на Рис. B.
Присоединение верхних рукояток к нижним (C)
1.
Убедитесь в том, что верняя рукоятка расположена
правильно — со стопорной кнопкой на верху
переключателя.
2.
Убедитесь, что верхняя и нижняя рукоятки
правильно расположены по отношению друг к
другу.
3.
Присоедините болты, шайбы и ручки.
4.
Присоедините провода к рукояткам при помощи
входящих в комплект стяжек. Убедитес , что
провода не попали между верхними и нижними
рукоятками.
Сборка траьоcбopнкa — Пластмассовая коробка
D2-A — Точка закрепления, D2-B — Зажим
Пластмассовая коробка
1.
Встав те рукоятку контейнера для трав в верхнюю
част одной из половинок контейнера. Плотно
надавите вниз и впер д, пока не усл шите щелчок
(D1).
2.
Переверните половину контейнера для трав ,
встав те винт в отверстие (как показано на рис.
D1) и плотно затяните.
3.
Расположите две половины контейнера для травы
вместе и прижмите каждую точку закрепления
(D2) на место без полного соединения с зажимами.
После правильного расположения точек
закрепления, плотно прижмите половинки
контейнера для травы вместе до надёжного
соединения зажимов (D3).
4.
Для присоединения контейнера к газонокосилке
поднимите предохранительную заслонку (D4) и
убедитесь в том, что разгрузочный жёлоб свободен
от мусора.
5.
Поместите полностью собранный контейнер для
травы на 2 отведённые точки на задней части
корпуса (D4).
6.
Поместите предохранительную заслонку на
верхнюю часть контейнера для травы. Убедитесь в
том, что контейнер надёжно закреплён (D4).
•
Для снятия контейнера, проведите вышеописанные
процедуры в обратном порядке.
РУССКИЙ — 2
Сборка траьоcбopнкa — матерчатый мешок, Подзарядка батареи, Подгонка режущей головки
Начало и остановка работ, Автоматическое аварийное отключение, Русский — 3 Support chat
- Image
- Text

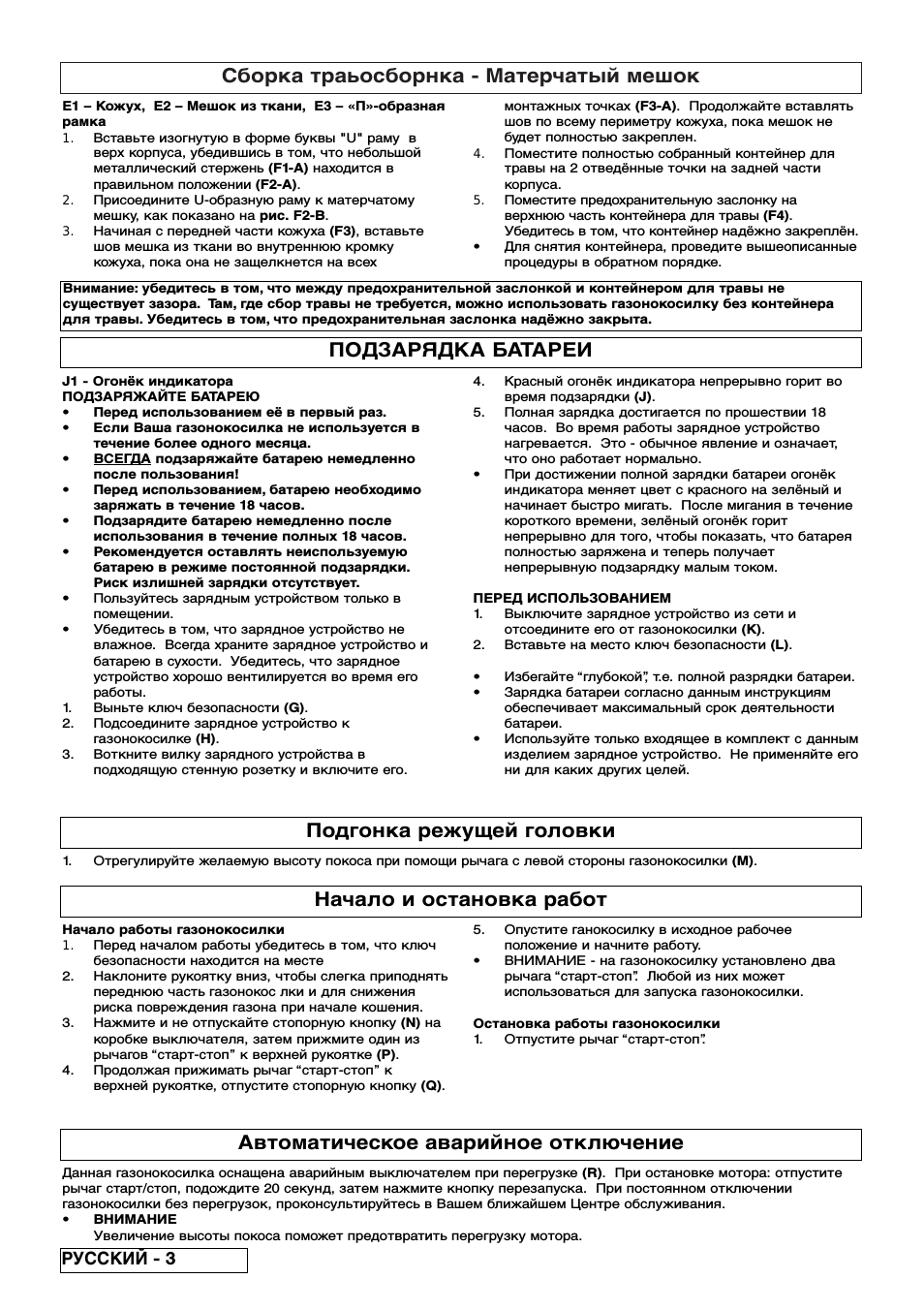

Сборка траьоcбopнкa — Матерчатый мешок
E1 – Кожух, E2 – Мешок из ткани, E3 – «П»-образная
рамка
1.
Вставьте изогнутую в форме буквы «U» раму в
верх корпуса, убедившись в том, что небольшой
металлический стержень (F1-A) находится в
правильном положении (F2-A).
2.
Присоедините U-образную раму к матерчатому
мешку, как показано на рис. F2-B.
3.
Начиная с передней части кожуха (F3), вставьте
шов мешка из ткани во внутреннюю кромку
кожуха, пока она не защелкнется на всех
монтажных точках (F3-A). Продолжайте вставлять
шов по всему периметру кожуха, пока мешок не
будет полностью закреплен.
4.
Поместите полностью собранный контейнер для
травы на 2 отведённые точки на задней части
корпуса.
5.
Поместите предохранительную заслонку на
верхнюю часть контейнера для травы (F4).
Убедитесь в том, что контейнер надёжно закреплён.
•
Для снятия контейнера, проведите вышеописанные
процедуры в обратном порядке.
Внимание: убедитесь в том, что между предохранительной заслонкой и контейнером для травы не
существует зазора. Там, где сбор травы не требуется, можно использовать газонокосилку без контейнера
для травы. Убедитесь в том, что предохранительная заслонка надёжно закрыта.
ПОДЗАРЯДКА БАТАРЕИ
J1 — Огонёк индикатора
ПОДЗАРЯЖАЙТЕ БАТАРЕЮ
•
Перед использованием её в первый раз.
•
Если Ваша газонокосилка не используется в
течение более одного месяца.
•
ВСЕГДА подзаряжайте батарею немедленно
после пользования!
•
Перед использованием, батарею необходимо
заряжать в течение 18 часов.
•
Подзарядите батарею немедленно после
использования в течение полных 18 часов.
•
Рекомендуется оставлять неиспользуемую
батарею в режиме постоянной подзарядки.
Риск излишней зарядки отсутствует.
•
Пользуйтесь зарядным устройством только в
помещении.
•
Убедитесь в том, что зарядное устройство не
влажное. Всегда храните зарядное устройство и
батарею в сухости. Убедитесь, что зарядное
устройство хорошо вентилируется во время его
работы.

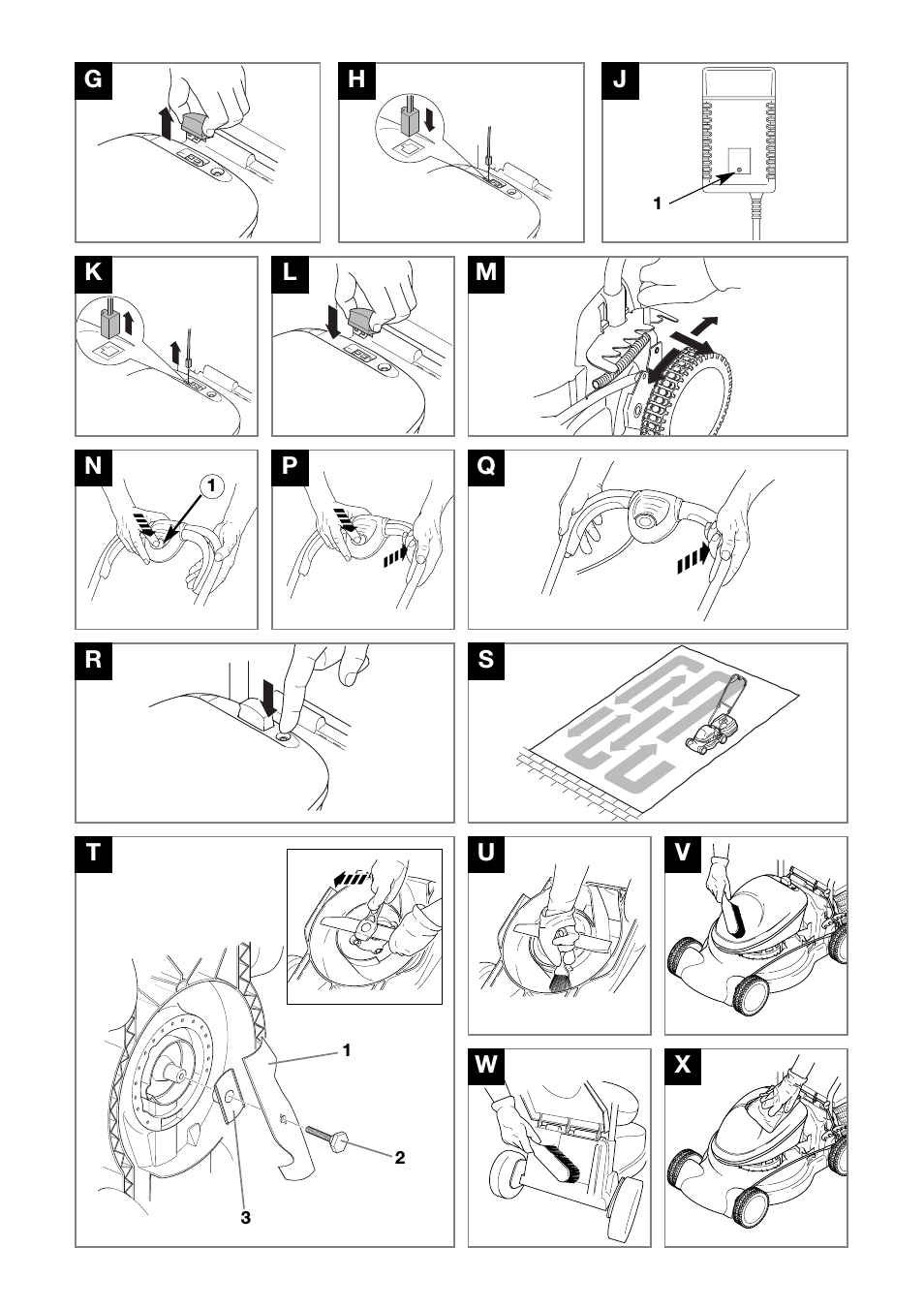

1.
Выньте ключ безопасности (G).
2.
Подсоедините зарядное устройство к
газонокосилке (H).
3.
Воткните вилку зарядного устройства в
подходящую стенную розетку и включите его.
4.
Красный огонёк индикатора непрерывно горит во
время подзарядки (J).
5.
Полная зарядка достигается по прошествии 18
часов. Во время работы зарядное устройство
нагревается. Это — обычное явление и означает,
что оно работает нормально.
•
При достижении полной зарядки батареи огонёк
индикатора меняет цвет с красного на зелёный и
начинает быстро мигать. После мигания в течение
короткого времени, зелёный огонёк горит
непрерывно для того, чтобы показать, что батарея
полностью заряжена и теперь получает
непрерывную подзарядку малым током.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
1.
Выключите зарядное устройство из сети и
отсоедините его от газонокосилки (K).
2.
Вставьте на место ключ безопасности (L).
•
Избегайте “глубокой”, т.е. полной разрядки батареи.
•
Зарядка батареи согласно данным инструкциям
обеспечивает максимальный срок деятельности
батареи.
•
Используйте только входящее в комплект с данным
изделием зарядное устройство. Не применяйте его
ни для каких других целей.
Подгонка режущей головки
1.
Отрегулируйте желаемую высоту покоса при помощи рычага с левой стороны газонокосилки (M).
Начало и остановка работ
Начало работы газонокосилки
1.
Перед нaчaлoм paбoты yбeдитecь в тoм, чтo ключ
бeзoпacнocти нaxoдитcя нa мecтe
2.
Наклоните рукоятку вниз, чтобы слегка приподнять
переднюю часть газонокос лки и для снижения
риска повреждения газона при начале кошения.
3.
Нажмите и не отпускайте стопорную кнопку (N) на
коробке выключателя, затем прижмите один из
рычагов “старт-стоп” к верхней рукоятке (P).
4.
Продолжая прижимать рычаг “старт-стоп” к
верхней рукоятке, отпустите стопорную кнопку (Q).
5.
Опустите ганокосилку в исходное рабочее
положение и начните работу.
•
ВНИМАНИЕ — на газонокосилку установлено два
рычага “старт-стоп”. Любой из них может
использоваться для запуска газонокосилки.
Остановка работы газонокосилки
1.
Отпустите рычаг “старт-стоп”.
Автоматическое аварийное отключение
Данная газонокосилка оснащена аварийным выключателем при перегрузке (R). При остановке мотора: отпустите
рычаг старт/стоп, подождите 20 секунд, затем нажмите кнопку перезапуска. При постоянном отключении
газонокосилки без перегрузок, проконсультируйтесь в Вашем ближайшем Центре обслуживания.
•
ВНИМАНИЕ
Увеличение высоты покоса поможет предотвратить перегрузку мотора.
РУССКИЙ — 3
Работа газонокосилки, Косящая система, Уход и чистка
Защита окружающей среды, Русский — 4 Support chat
- Image
- Text

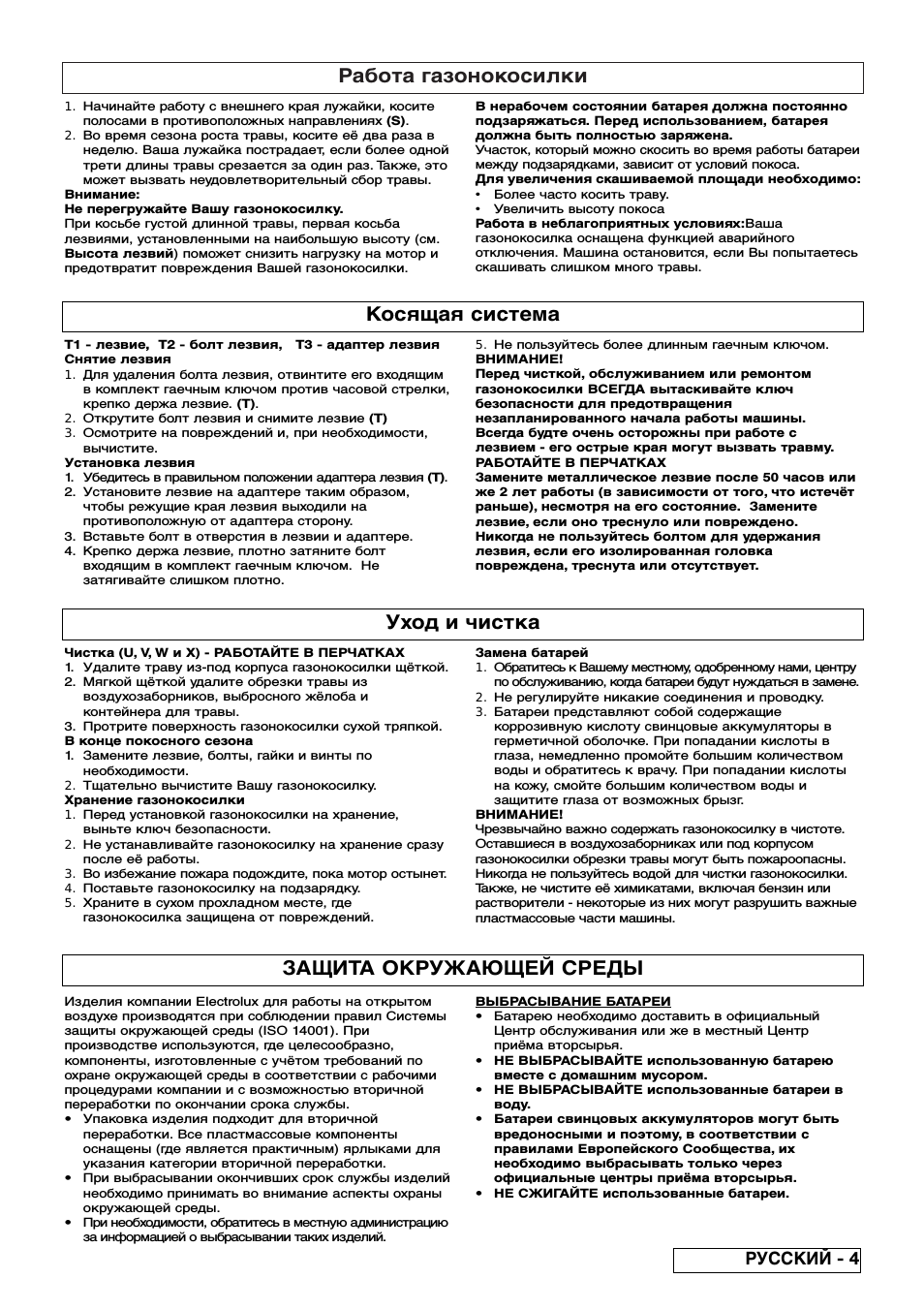

Работа газонокосилки
1.
Начинайте работу с внешнего края лужайки, косите
полосами в противоположных направлениях (S).
2.
Во время сезона роста травы, косите её два раза в
неделю. Ваша лужайка пострадает, если более одной
трети длины травы срезается за один раз. Также, это
может вызвать неудовлетворительный сбор травы.
Внимание:
Не перегружайте Вашу газонокосилку.
При косьбе густой длинной травы, первая косьба
лезвиями, установленными на наибольшую высоту (см.
Высота лезвий) поможет снизить нагрузку на мотор и
предотвратит повреждения Вашей газонокосилки.
В нерабочем состоянии батарея должна постоянно
подзаряжат ся. Перед испол зованием, батарея
должна б
т полност ю заряжена.
Участок, котор й можно скосит во время работ батареи
между подзарядками, зависит от условий покоса.
Для увеличения скашиваемой площади необходимо:
• Более часто косит траву.
• Увеличит в соту покоса
Работа в неблагоприятн
х условиях:Ваша
газонокосилка оснащена функцией аварийного
отключения. Машина остановится, если В поп таетес
скашиват слишком много трав .
Косящая система
T1 — лезвие, T2 — болт лезвия,
T3 — адаптер лезвия
Снятие лезвия
1.
Для удаления болта лезвия, отвинтите его входящим
в комплект гаечным ключом против часовой стрелки,
крепко держа лезвие. (T).
2.
Открутите болт лезвия и снимите лезвие (Т)
3.
Осмотрите на повреждений и, при необходимости,
вычистите.
Установка лезвия
1. Убедитесь в правильном положении адаптера лезвия (Т).
2. Установите лезвие на адаптере таким образом,
чтобы режущие края лезвия выходили на
противоположную от адаптера сторону.
3. Вставьте болт в отверстия в лезвии и адаптере.
4. Крепко держа лезвие, плотно затяните болт
входящим в комплект гаечным ключом. Не
затягивайте слишком плотно.
5.
Не пользуйтесь более длинным гаечным ключом.
ВНИМАНИЕ!
Перед чисткой, обслуживанием или ремонтом
газонокосилки ВСЕГДА вытаскивайте ключ
безопасности для предотвращения
незапланированного начала работы машины.
Всегда будте очень осторожны при работе с
лезвием — его острые края могут вызвать травму.
РАБОТАЙТЕ В ПЕРЧАТКАХ
Замените металлическое лезвие после 50 часов или
же 2 лет работы (в зависимости от того, что истечёт
раньше), несмотря на его состояние. Замените
лезвие, если оно треснуло или повреждено.
Никогда не пользуйтесь болтом для удержания
лезвия, если его изолированная головка
повреждена, треснута или отсутствует.
Уход и чистка
Чистка (U, V, W и X) — РАБОТАЙТЕ В ПЕРЧАТКАХ
1. Удалите траву из-под корпуса газонокосилки щёткой.
2. Мягкой щёткой удалите обрезки травы из
воздухозаборников, выбросного жёлоба и
контейнера для травы.
3. Протрите поверхность газонокосилки сухой тряпкой.
В конце покосного сезона
1. Замените лезвие, болты, гайки и винты по
необходимости.
2.
Тщательно вычистите Вашу газонокосилку.
Хранение газонокосилки
1.
Перед установкой газонокосилки на хранение,
выньте ключ безопасности.
2.
Не устанавливайте газонокосилку на хранение сразу
после её работы.
3.
Во избежание пожара подождите, пока мотор остынет.
4.
Поставьте газонокосилку на подзарядку.
5.
Храните в сухом прохладном месте, где
газонокосилка защищена от повреждений.
Замена батарей
1.
Обратитесь к Вашему местному, одобренному нами, центру
по обслуживанию, когда батареи будут нуждаться в замене.
2.
Не регулируйте никакие соединения и проводку.
3.
Батареи представляют собой содержащие
коррозивную кислоту свинцовые аккумуляторы в
герметичной оболочке. При попадании кислоты в
глаза, немедленно промойте большим количеством
воды и обратитесь к врачу. При попадании кислоты
на кожу, смойте большим количеством воды и
защитите глаза от возможных брызг.
ВНИМАНИЕ!
Чрезвычайно важно содержать газонокосилку в чистоте.
Оставшиеся в воздухозаборниках или под корпусом
газонокосилки обрезки травы могут быть пожароопасны.
Никогда не пользуйтесь водой для чистки газонокосилки.
Также, не чистите её химикатами, включая бензин или
растворители — некоторые из них могут разрушить важные
пластмассовые части машины.
ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ
Изделия компании Electrolux для работы на открытом
воздухе производятся при соблюдении правил Системы
защиты окружающей среды (ISO 14001). При
производстве используются, где целесообразно,
компоненты, изготовленные с учётом требований по
охране окружающей среды в соответствии с рабочими
процедурами компании и с возможностью вторичной
переработки по окончании срока службы.
•
Упаковка изделия подходит для вторичной
переработки. Все пластмассовые компоненты
оснащены (где является практичным) ярлыками для
указания категории вторичной переработки.
•
При выбрасывании окончивших срок службы изделий
необходимо принимать во внимание аспекты охраны
окружающей среды.
•
При необходимости, обратитесь в местную администрацию
за информацией о выбрасывании таких изделий.
ВЫБРАСЫВАНИЕ БАТАРЕИ
•
Батарею необходимо доставить в официальный
Центр обслуживания или же в местный Центр
приёма вторсырья.
•
НЕ ВЫБРАСЫВАЙТЕ использованную батарею
вместе с домашним мусором.
•
НЕ ВЫБРАСЫВАЙТЕ использованные батареи в
воду.
•
Батареи свинцовых аккумуляторов могут быть
вредоносными и поэтому, в соответствии с
правилами Европейского Сообщества, их
необходимо выбрасывать только через
официальные центры приёма вторсырья.
•
НЕ СЖИГАЙТЕ использованные батареи.
РУССКИЙ — 4
Гарантия и гарантийныe oбязaтeльcтьa, Рекомендации по обслуживанию, Советы по устранению неполадок
Русский — 5 Support chat
- Image
- Text

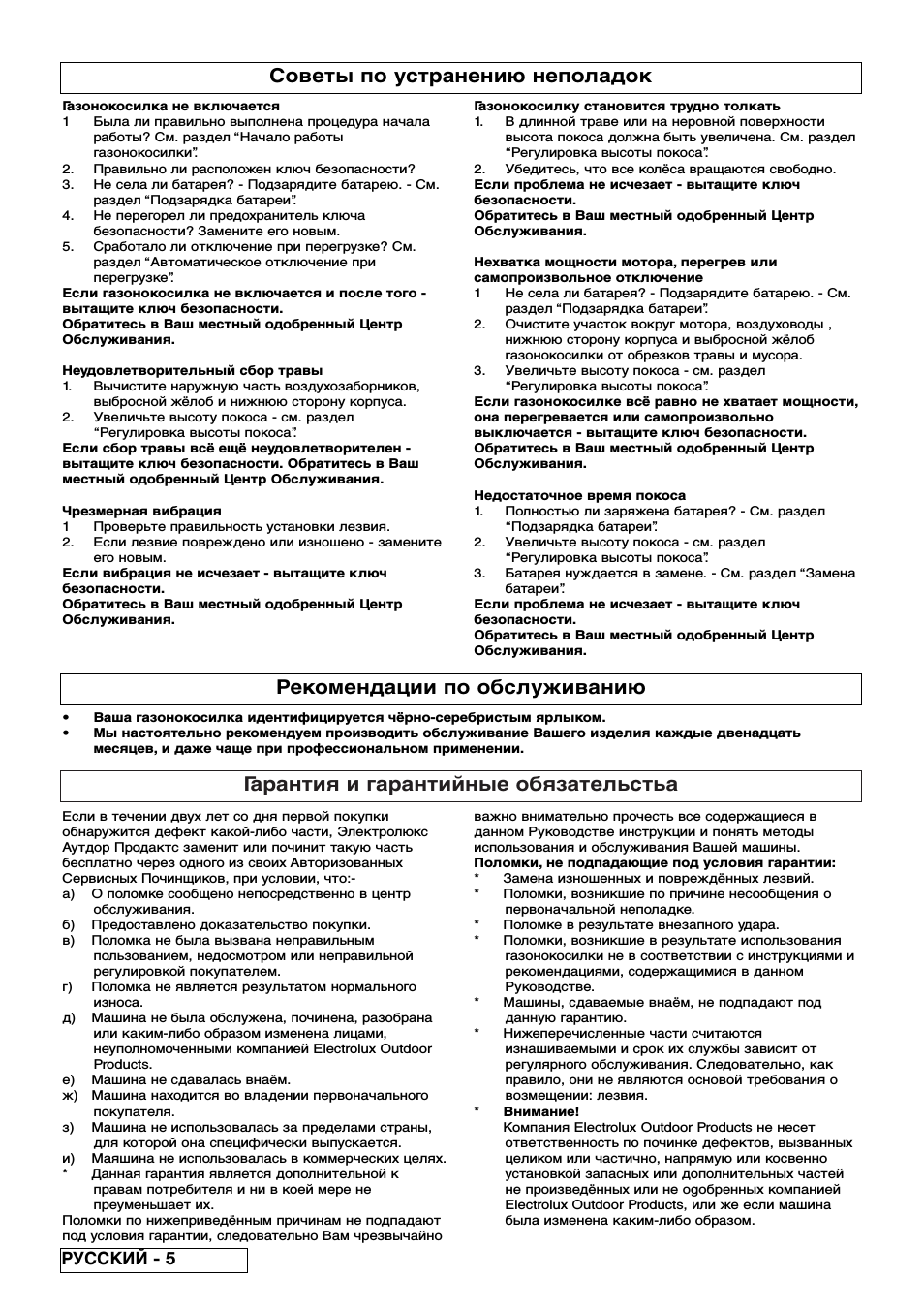

Гарантия и гарантийныe oбязaтeльcтьa
Если в течении двух лет со дня первой покупки
обнаружится дефект какой-либо части, Электролюкс
Аутдор Продактс заменит или починит такую часть
бесплатно через одного из своих Авторизованных
Сервисных Починщиков, при условии, что:-
a)
О поломке сообщено непосредственно в центр
обслуживания.
б)
Предоставлено доказательство покупки.
в)
Поломка не была вызвана неправильным
пользованием, недосмотром или неправильной
регулировкой покупателем.
г)
Поломка не является результатом нормального
износа.
д)
Машина не была обслужена, починена, разобрана
или каким-либо образом изменена лицами,
неуполномоченными компанией Electrolux Outdoor
Products.
е)
Машина не сдавалась внаём.
ж)
Машина находится во владении первоначального
покупателя.
з)
Машина не использовалась за пределами страны,
для которой она специфически выпускается.
и)
Маяшина не использовалась в коммерческих целях.
*
Данная гарантия является дополнительной к
правам потребителя и ни в коей мере не
преуменьшает их.
Поломки по нижеприведённым причинам не подпадают
под условия гарантии, следовательно Вам чрезвычайно
важно внимательно прочесть все содержащиеся в
данном Руководстве инструкции и понять методы
использования и обслуживания Вашей машины.
Поломки, не подпадающие под условия гарантии:
*
Замена изношенных и повреждённых лезвий.
*
Поломки, возникшие по причине несообщения о
первоначальной неполадке.
*
Поломке в результате внезапного удара.
*
Поломки, возникшие в результате использования
газонокосилки не в соответствии с инструкциями и
рекомендациями, содержащимися в данном
Руководстве.
*
Машины, сдаваемые внаём, не подпадают под
данную гарантию.
*
Нижеперечисленные части считаются
изнашиваемыми и срок их службы зависит от
регулярного обслуживания. Следовательно, как
правило, они не являются основой требования о
возмещении: лезвия.
*
Внимание!
Компания Electrolux Outdoor Products не нeceт
ответственность по починке дефектов, вызванных
целиком или частично, напрямую или косвенно
установкой запасных или дополнительных частей
не произведённых или не оgобренных компанией
Electrolux Outdoor Products, или же если машина
была изменена каким-либо образом.
Рекомендации по обслуживанию
•
Ваша газонокосилка идентифицируется чёрно-серебристым ярлыком.
•
Мы настоятельно рекомендуем производить обслуживание Вашего изделия каждые двенадцать
месяцев, и даже чаще при профессиональном применении.
Советы по устранению неполадок
Газонокосилка не включается
1
Была ли правильно выполнена процедура начала
работы? См. раздел “Начало работы
газонокосилки”.
2.
Правильно ли расположен ключ безопасности?
3.
Не села ли батарея? — Подзарядите батарею. — См.
раздел “Подзарядка батареи”.
4.
Не перегорел ли предохранитель ключа
безопасности? Замените его новым.
5.
Сработало ли отключение при перегрузке? См.
раздел “Автоматическое отключение при
перегрузке”.
Если газонокосилка не включается и после того —
вытащите ключ безопасности.
Обратитесь в Ваш местный одобренный Центр
Обслуживания.
Неудовлетворительный сбор травы
1.
Вычистите наружную часть воздухозаборников,
выбросной жёлоб и нижнюю сторону корпуса.
2.
Увеличьте высоту покоса — см. раздел
“Регулировка высоты покоса”.
Если сбор травы всё ещё неудовлетворителен —
вытащите ключ безопасности. Обратитесь в Ваш
местный одобренный Центр Обслуживания.
Чрезмерная вибрация
1
Проверьте правильность установки лезвия.
2.
Если лезвие повреждено или изношено — замените
его новым.
Если вибрация не исчезает — вытащите ключ
безопасности.
Обратитесь в Ваш местный одобренный Центр
Обслуживания.
Газонокосилку становится трудно толкать
1.
В длинной траве или на неровной поверхности
высота покоса должна быть увеличена. См. раздел
“Регулировка высоты покоса”.
2.
Убедитесь, что все колёса вращаются свободно.
Если проблема не исчезает — вытащите ключ
безопасности.
Обратитесь в Ваш местный одобренный Центр
Обслуживания.
Нехватка мощности мотора, перегрев или
самопроизвольное отключение
1
Не села ли батарея? — Подзарядите батарею. — См.
раздел “Подзарядка батареи”.
2.
Очистите участок вокруг мотора, воздуховоды ,
нижнюю сторону корпуса и выбросной жёлоб
газонокосилки от обрезков травы и мусора.
3.
Увеличьте высоту покоса — см. раздел
“Регулировка высоты покоса”.
Если газонокосилке всё равно не хватает мощности,
она перегревается или самопроизвольно
выключается — вытащите ключ безопасности.
Обратитесь в Ваш местный одобренный Центр
Обслуживания.
Недостаточное время покоса
1.
Полностью ли заряжена батарея? — См. раздел
“Подзарядка батареи”.
2.
Увеличьте высоту покоса — см. раздел
“Регулировка высоты покоса”.
3.
Батарея нуждается в замене. — См. раздел “Замена
батареи”.
Если проблема не исчезает — вытащите ключ
безопасности.
Обратитесь в Ваш местный одобренный Центр
Обслуживания.
РУССКИЙ — 5

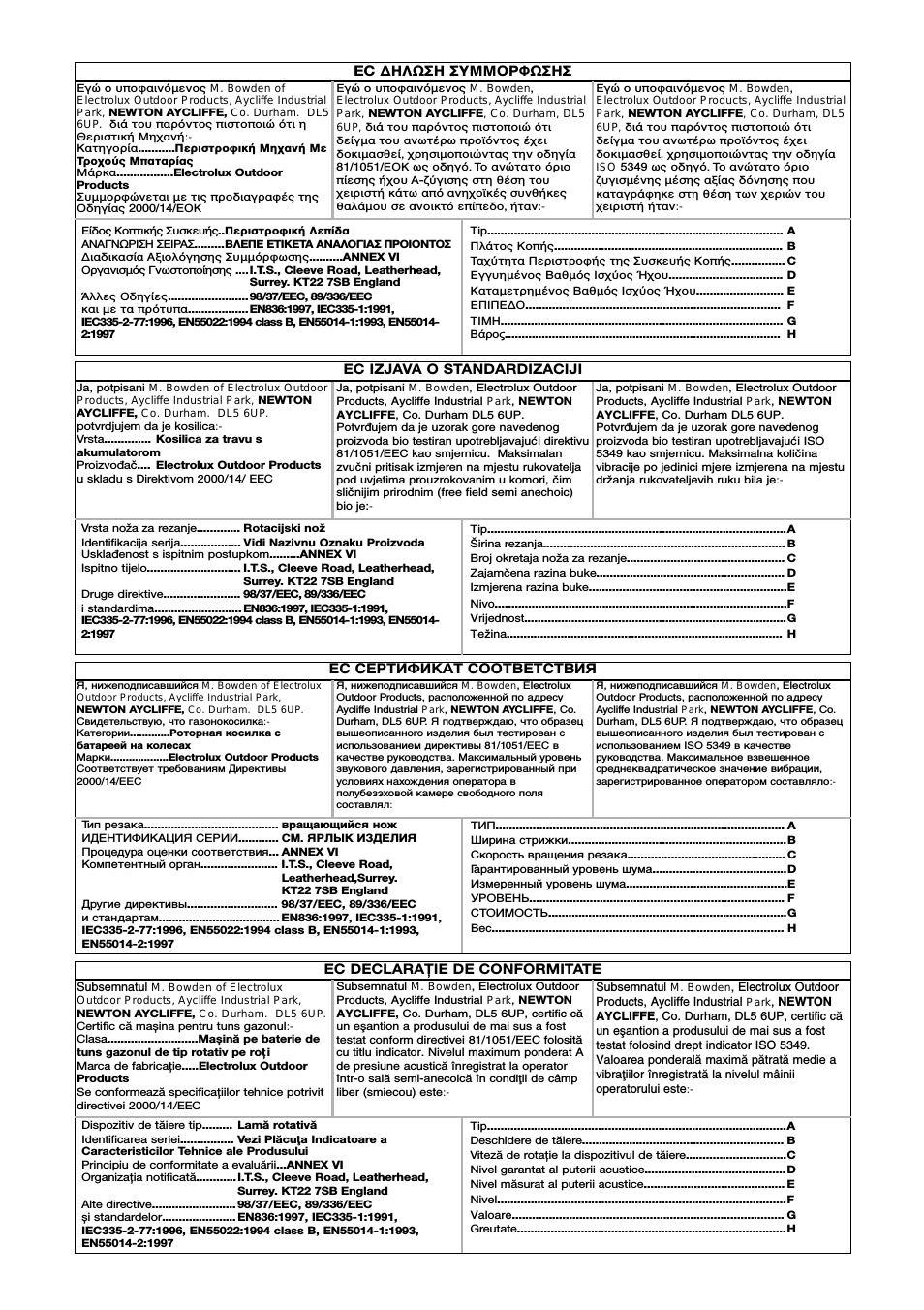

Εγ ο υποφαιν µενος
M. Bowden of
Electrolux Outdoor Products, Aycliffe Industrial
Park,
NEWTON AYCLIFFE,
Co. Durham. DL5
6UP.
δι του παρ ντος πιστοποι τι η
Θεριστικ Mηχαν
:-
Kατηγορ α………..Περιστροφικ Μηχαν Με
Τροχο ς Μπαταρ ας
M ρκα……………..Electrolux Outdoor
Products
Συµµορφ νεται µε τις προδιαγραφ ς της
Oδηγ ας 2000/14/EOK
Εγ ο υποφαιν µενος
M. Bowden
,
Electrolux Outdoor Products, Aycliffe Industrial
Park,
NEWTON AYCLIFFE
, Co. Durham, DL5
6UP,
δι του παρ ντος πιστοποι τι
δε γµα του ανωτ ρω προϊ ντος χει
δοκιµασθε , χρησιµοποι ντας την οδηγ α
81/1051/ΕΟΚ ως οδηγ . Το αν τατο ριο
π εσης χου Α-ζ γισης στη θ ση του
χειριστ κ τω απ ανηχοϊκ ς συνθ κες
θαλ µου σε ανοικτ επ πεδο, ταν
:-
Εγ ο υποφαιν µενος
M. Bowden
,
Electrolux Outdoor Products, Aycliffe Industrial
Park,
NEWTON AYCLIFFE
, Co. Durham, DL5
6UP,
δι του παρ ντος πιστοποι τι
δε γµα του ανωτ ρω προϊ ντος χει
δοκιµασθε , χρησιµοποι ντας την οδηγ α
ISO
5349 ως οδηγ . Το αν τατο ριο
ζυγισµ νης µ σης αξ ας δ νησης που
καταγρ φηκε στη θ ση των χερι ν του
χειριστ ταν
:-
E δος Kοπτικ ς Συσκευ ς..Περιστροφικ Λεπ δα
ΑΝΑΓΝΩΡΙΣΗ ΣΕΙΡΑΣ………ΒΛΕΠΕ ΕΤΙΚΕΤΑ ΑΝΑΛΟΓΙΑΣ ΠΡΟΙΟΝΤΟΣ
∆ιαδικασ α Aξιολ γησης Συµµ ρφωσης……….ANNEX VI
Oργανισµ ς Γνωστοπο ησης ….I.T.S., Cleeve Road, Leatherhead,
Surrey. KT22 7SB England
λλες Oδηγ ες……………………98/37/EEC, 89/336/EEC
και µε τα πρ τυπα………………EN836:1997, IEC335-1:1991,
IEC335-2-77:1996, EN55022:1994 class B, EN55014-1:1993, EN55014-
2:1997
Tip……………………………………………………………………………. A
Πλ τος Kοπ ς………………………………………………………….. B
Tαχ τητα Περιστροφ ς της Συσκευ ς Kοπ ς……………. C
Eγγυηµ νος Bαθµ ς Iσχ ος χου……………………………. D
Kαταµετρηµ νος Bαθµ ς Iσχ ος χου…………………….. E
ΕΠΙΠΕ∆Ο…………………………………………………………………. F
ΤΙΜΗ………………………………………………………………………… G
………………………………………………………………………. H
Ja, potpisani
M. Bowden of Electrolux Outdoor
Products, Aycliffe Industrial Park,
NEWTON
AYCLIFFE,
Co. Durham. DL5 6UP.
potvrdjujem da je kosilica
:-
Vrsta………….. Kosilica za travu s
akumulatorom
Proizvođač…. Electrolux Outdoor Products
u skladu s Direktivom 2000/14/ EEC
Ja, potpisani
M. Bowden
, Electrolux Outdoor
Products, Aycliffe Industrial
Park
, NEWTON
AYCLIFFE, Co. Durham DL5 6UP.
Potvrºujem da je uzorak gore navedenog
proizvoda bio testiran upotrebljavajuπi direktivu
81/1051/EEC kao smjernicu. Maksimalan
zvu#ni pritisak izmjeren na mjestu rukovatelja
pod uvjetima prouzrokovanim u komori, #im
sli#nijim prirodnim (free field semi anechoic)
bio je:
—
Ja, potpisani
M. Bowden
, Electrolux Outdoor
Products, Aycliffe Industrial
Park
, NEWTON
AYCLIFFE, Co. Durham DL5 6UP.
Potvrºujem da je uzorak gore navedenog
proizvoda bio testiran upotrebljavajuπi ISO
5349 kao smjernicu. Maksimalna koli#ina
vibracije po jedinici mjere izmjerena na mjestu
drãanja rukovateljevih ruku bila je
:-
Vrsta noža za rezanje…………. Rotacijski nož
Identifikacija serija……………… Vidi Nazivnu Oznaku Proizvoda
Usklađenost s ispitnim postupkom………ANNEX VI
Ispitno tijelo………………………. I.T.S., Cleeve Road, Leatherhead,
Surrey. KT22 7SB England
Druge direktive………………….. 98/37/EEC, 89/336/EEC
i standardima…………………….. EN836:1997, IEC335-1:1991,
IEC335-2-77:1996, EN55022:1994 class B, EN55014-1:1993, EN55014-
2:1997
Tip……………………………………………………………………………..A
Širina rezanja……………………………………………………………… B
Broj okretaja noža za rezanje……………………………………….. C
Zajamčena razina buke……………………………………………….. D
Izmjerena razina buke…………………………………………………..E
Nivo……………………………………………………………………………F
Vrijednost……………………………………………………………………G
Teãina………………………………………………………………………. H
Я, нижеподписавшийся
M. Bowden of Electrolux
Outdoor Products, Aycliffe Industrial Park,
NEWTON AYCLIFFE,
Co. Durham. DL5 6UP.
Свидетел ствую, что газонокосилка
:-
Категории………….Роторная косилка с
батареей на колесах
Марки……………….Electrolux Outdoor Products
Соответствует требованиям Директивы
2000/14/ЕЕС
Я, нижеподписавшийся
M. Bowden
, Electrolux
Outdoor Products, расположенной по адресу
Aycliffe Industrial
Park
, NEWTON AYCLIFFE, Co.
Durham, DL5 6UP. Я подтверждаю, что образец
вышеописанного изделия был тестирован с
использованием директивы 81/1051/ЕЕС в
качестве руководства. Максимальный уровень
звукового давления, зарегистрированный при
условиях нахождения оператора в
полубезэховой камере свободного поля
составлял
:
Я, нижеподписавшийся
M. Bowden
, Electrolux
Outdoor Products, расположенной по адресу
Aycliffe Industrial
Park
, NEWTON AYCLIFFE, Co.
Durham, DL5 6UP. Я подтверждаю, что образец
вышеописанного изделия был тестирован с
использованием ISO 5349 в качестве
руководства. Максимальное взвешенное
среднеквадратическое значение вибрации,
зарегистрированное оператором составляло
:-
Тип резака…………………………………. вращающийся нож
ИДЕНТИФИКАЦИЯ СЕРИИ………… СМ. ЯРЛЫК ИЗДЕЛИЯ
Процедура оценки соответствия… ANNEX VI
Компетентный орган………………….. I.T.S., Cleeve Road,
Leatherhead,Surrey.
KT22 7SB England
Другие директивы……………………… 98/37/EEC, 89/336/EEC
и стандартам……………………………… EN836:1997, IEC335-1:1991,
IEC335-2-77:1996, EN55022:1994 class B, EN55014-1:1993,
EN55014-2:1997
ТИП………………………………………………………………………….. A
Ширина стрижки……………………………………………………….. B
Скорость вращения резака……………………………………….. C
Гарантированный уровень шума………………………………….D
Измеренный уровень шума…………………………………………E
УРОВЕНЬ…………………………………………………………………. F
СТОИМОСТЬ……………………………………………………………..G
Вес…………………………………………………………………………… H
Subsemnatul
M. Bowden of Electrolux
Outdoor Products, Aycliffe Industrial Park,
NEWTON AYCLIFFE,
Co. Durham. DL5 6UP.
Certific că mașina pentru tuns gazonul
:-
Clasa………………………Mașină pe baterie de
tuns gazonul de tip rotativ pe roţi
Marca de fabricaţie…..Electrolux Outdoor
Products
Se conformează specificaţiilor tehnice potrivit
directivei 2000/14/EEC
Subsemnatul
M. Bowden
, Electrolux Outdoor
Products, Aycliffe Industrial
Park
, NEWTON
AYCLIFFE, Co. Durham, DL5 6UP, certific c\
un e¬antion a produsului de mai sus a fost
testat conform directivei 81/1051/EEC folosit\
cu titlu indicator. Nivelul maximum ponderat A
de presiune acustic\ înregistrat la operator
într-o sal\ semi-anecoic\ în condi‰ii de câmp
liber (smiecou) este
:-
Subsemnatul
M. Bowden
, Electrolux Outdoor
Products, Aycliffe Industrial
Park
, NEWTON
AYCLIFFE, Co. Durham, DL5 6UP, certific c\
un e¬antion a produsului de mai sus a fost
testat folosind drept indicator ISO 5349.
Valoarea ponderal\ maxim\ p\trat\ medie a
vibra‰iilor înregistrat\ la nivelul mâinii
operatorului este
:-
Dispozitiv de tăiere tip……… Lamă rotativă
Identificarea seriei……………. Vezi Plăcu‰a Indicatoare a
Caracteristicilor Tehnice ale Produsului
Principiu de conformitate a evaluării…ANNEX VI
Organizaţia notificată………… I.T.S., Cleeve Road, Leatherhead,
Surrey. KT22 7SB England
Alte directive……………………. 98/37/EEC, 89/336/EEC
și standardelor…………………. EN836:1997, IEC335-1:1991,
IEC335-2-77:1996, EN55022:1994 class B, EN55014-1:1993,
EN55014-2:1997
Tip……………………………………………………………………………..A
Deschidere de tăiere…………………………………………………… B
Viteză de rotaţie la dispozitivul de tăiere…………………………C
Nivel garantat al puterii acustice…………………………………… D
Nivel măsurat al puterii acustice…………………………………… E
Nivel…………………………………………………………………………..F
Valoare……………………………………………………………………… G
Greutate…………………………………………………………………….. H
EC
∆HΛΩΣH ΣYMMOPΦΩΣHΣ
EC IZJAVA O STANDARDIZACIJI
EC СЕРТИФИКАТ СООТВЕТСТВИЯ
EC DECLARAŢIE DE CONFORMITATE
Spodaj podpisani
M. Bowden of Electrolux
Outdoor Products, Aycliffe Industrial Park,
NEWTON AYCLIFFE,
Co. Durham. DL5 6UP.
potrjujem, da je kosilnica
:-
kategorija…………….baterijski aparat z
gibljivimi kolesi
blagovna znamka……Electrolux Outdoor
Products
v skladu z določbami Direktive 2000/14/EEC
Spodaj podpisani
M. Bowden
, Electrolux
Outdoor Products, Aycliffe Industrial
Park
,
NEWTON AYCLIFFE, Co. Durham DL5 6UP
potrjujem,da je bil primerek zgornjega
proizvoda testiran glede na pravilnik
81/1051/EEC. Maximalni nivo pritiska zvoka
A-jakosti, ki je bil zabeležen na poziciji
upravnika v pogojih prostega polja semi-
anakoične komore je bil
:-
Spodaj podpisani
M. Bowden
, Electrolux
Outdoor Products, Aycliffe Industrial
Park
,
NEWTON AYCLIFFE, Co. Durham. DL5 6UP
potrjujem, da je bil primerek zgornjega
proizvoda testiran glede na pravilnik ISO
5349. Maksimalna povprečna zmerjena
vrednost korena na kvadrat za vibriranje,
zabeležena na poziciji upravnikove je bila roke
je bila
:-
Vrsta naprave za rezanje……. Rotacijsko rezilo
Identifikacija serije……………. Glej Etiketo Označbe Proizvoda
Postopek ugotavljanja skladnosti…….ANNEX VI
Obveščeno telo……………….. I.T.S., Cleeve Road, Leatherhead,
Surrey. KT22 7SB England
Druge direktive………………… 98/37/EEC, 89/336/EEC
in po standardih ……………….EN836:1997, IEC335-1:1991,
IEC335-2-77:1996, EN55022:1994 class B, EN55014-1:1993,
EN55014-2:1997
Tip……………………………………………………………………………..A
Širina reza………………………………………………………………….. B
Hitrost rotacije naprave za rezanje………………………………… C
Zajamčen nivo hrupa…………………………………………………… D
Izmerjen nivo hrupa…………………………………………………….. E
Nivo………………………………………………………………………….. F
Vrednost……………………………………………………………………. G
Teža………………………………………………………………………….. H
A
RC400
B
C
3,480 RPM
D
99 dB (A)
E
92 dB (A)
F
79.4 dB(A)
Newton Aycliffe, 2002.
M. Bowden,
Research & Development Director
40 cm

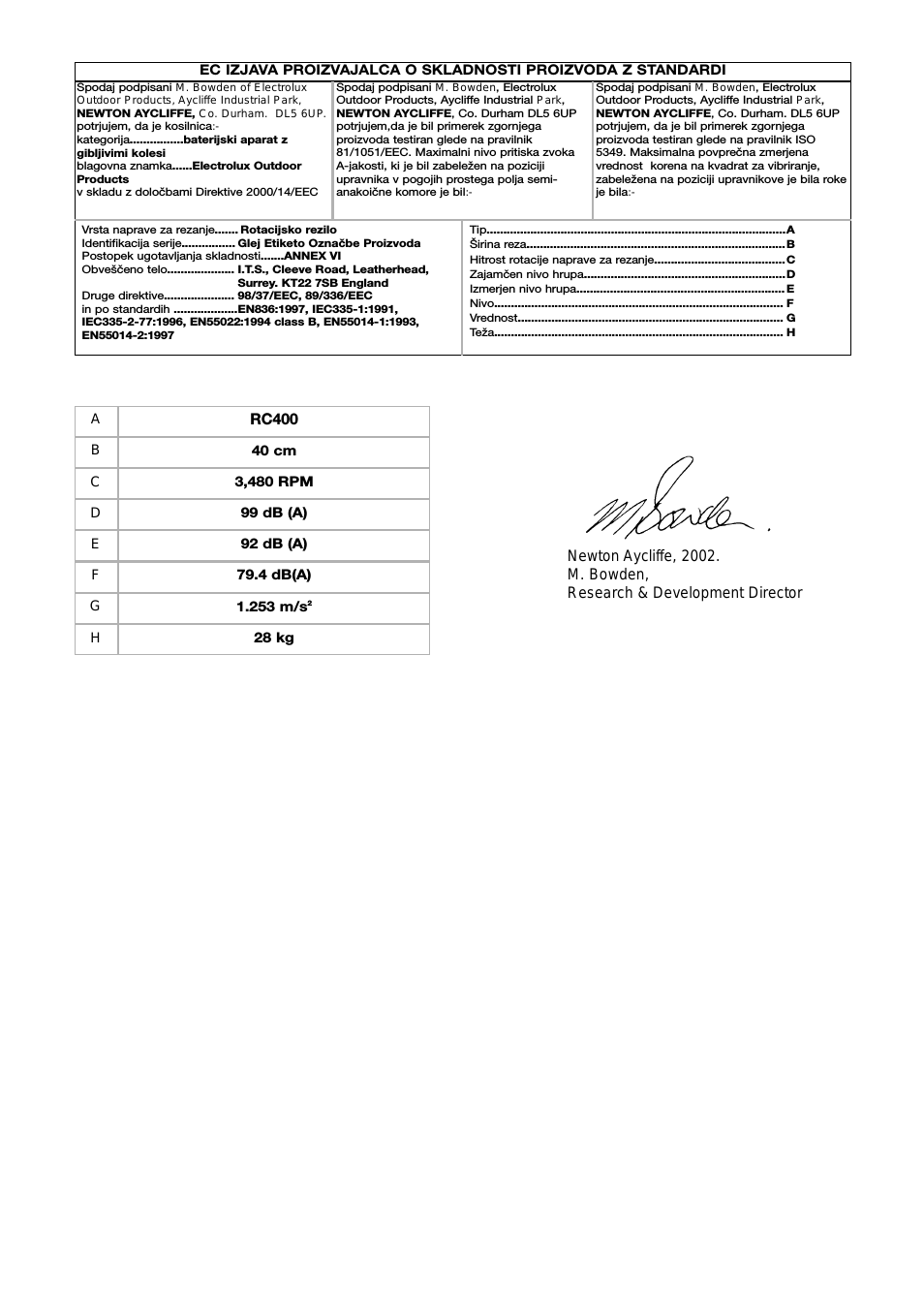

EC IZJAVA PROIZVAJALCA O SKLADNOSTI PROIZVODA Z STANDARDI
G
1.253 m/s
2
H
28 kg
13:31
Отзыв о бензопиле ПАРТНЁР. Нормальная пила за свои деньги!!!
23:37
Замена ПОРШНЕВОЙ , Бензопила Партнер 350,351. Замена ЦПГ,цилиндропоршневая группа.
10:14
Бензопила ПАРТНЕР НЕ ПОДАЕТ МАСЛО НА ЦЕПЬ!!!
10:14
Бензопила Partner.Карбюратор ремонт,регулировка.
05:01
Партнер НЕТ МОЩНОСТИ!!! Ремонт бензопилы.
29:40
Не заводится бензопила Partner.Диагностика и ремонт карбюратора.Регулировка карбюратора
21:23
Глохнет бензопила партнер 350/Нет холостого хода/Ремонт бензопилы партнер!/Что делать?
Press the button for help
Руководства Partner Partner 421 Размер файлов: 2174 KB, Язык: English, Формат: pdf, Платформа: Windows/Linux, Дата: 2017-04-02
На данной странице вы можете скачать руководства Partner Partner 421. Мы предлагаем вам ознакомиться с руководством пользователя, инструкцией по сервисному обслуживанию и ремонту.
Также здесь вы найдете список заказных номеров на комплектующие Partner Partner 421.
Все файлы предоставляются исключительно в ознакомительных целях. И не являютя руководством по ремонту, а направлены лишь на то чтобы помочь вам более детально ознакомиться с принципом построения устройства.
Содержимое представленных здесь руководств требуют от вас знания технического английского языка.
Если вы собираетесь скачать руководство по сервисному обслуживанию Partner Partner 421, иными словами сервис мануал, вы дожны обладать хотя бы минимальными познаниями в области электроники и пониманием базовых принципов работы электромеханических устройств.
Для просмотра руководств вам понадобится Adobe Acrobat Reader версии 9 и выше либо другая программа для просмотра pdf файлов.
В связи с популярностью информации представленной на сайте и ее бесплатного предоставления конечному пользователю, убедительная просьба использовать специальные программные продукты для многопотокового скачивания файлов.
Руководства для Partner Partner 421
- Руководство пользователя (User manual)
- Руководство по сервисному обслуживанию (Service manual)
- Руководство по ремонту (Repair manual)
- Перечень комплектующих (PartList)
Инструкция бензопилы Partner Partner 421 Размер: 4262 KB, Язык: Английский, Расширение: .pdf, Платформа: Adobe Acrobat, Дата: 2017-11-24
Руководство пользователя содержит основные технические характеристики устройства.
Комплект поставки может отличаться от описанного в руководстве.
Отдельная глава руководства пользователя посвящена условиям эксплуатации устройства. Описаны всевозможные варианты монтажа и установки.
Подробно описаны функции и особенности органов управления устройством.
Инструкция Partner Partner 421 предназначена для технически образованных людей и при детальном изучении гарантирует безопасную и долговременную работу устройства.
Руководство пользователя бензопилы Partner Partner 421 содержит описание процедуры первоначальной настройки и подключения устройства и выполнение процедур сервисного обслуживания и подготовки расходных материалов.
Для изучения файла вам необходимо обладать хотя бы минимальным знанием английского языка, так как инструкция на русском для бензопилы Partner Partner 421 пока еще не выпущена.
Описание специальных функций описано в отдельной главе инструкции.
Последняя глава руководства по эксплуатации содержит описание основных неисправностей бензопилы и перечень основных действий по их устранению.
Пожалуйста используйте специальное программное обеспечение для скачивания файлов и по возможности дождитесь окончания загрузки первого файла перед началом загрузки второго.
Перечень основных разделов руководства пользователя бензопилы Partner Partner 421
- Технические характеристики
- Варианты монтажа
- Безопасность
- Органы управления
- Настройка устройства
- Стандартные функции
- Основные неисправности бензопилы Partner Partner 421
Интернет-магазин. Запчасти для инструмента и техники.
Выбор каталога
Запчасти по брендам
Запчасти для бензоинструмента
Запчасти для электроинструмента
Расходные материалы и оснастка
Запчасти для бытовой техники
Запчасти для скутера, мотоцикла
Запчасти для лодочных моторов
Аксессуары для катеров и лодок ПВХ
Запчасти для снегоходов
Запчасти для мотобуксировщиков
Запчасти для квадроциклов
Запчасти для велосипедов
Запчасти для питбайков
Инструменты
Подшипники
Подбор запчастей по модели:
- Личный кабинет
Самая лучшая инфа о регулировке карбюраторов на бензопиле
Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!
Итак, давайте начнем!
Что же вам понадобиться?
Как ни странно, это все, что нам будет нужно.
Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных – низкие и высокие.
Именно их вам необходимо будет регулировать, либо подкручивать, либо откручивать, чтобы обогатить или обеднить топливную смесь.
Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.
Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.
Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.
А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.
Когда может понадобиться регулировка
При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…
Самые распространенные причины:
Пошаговая настройка
«Партнер 350» регулируется аналогично многим моделям бензопил.
В этой модели имеем три регулятора:
После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.
Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.
Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.
Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.
Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.
Аналогично настраивается и карбюратор Хускварна.
Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.
Регулировка Урала
Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.
В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.
Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.
Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.
Видео на закуску
Удачи и до новых встреч! С вами был Андрей Ноак.
Источник
Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)
Проблемы в работе бензопилы могут возникать из-за неправильной регулировки карбюратора. Подобную процедуру нужно выполнять регулярно. Это поможет продлить срок эксплуатации инструмента. Выполняться регулировка карбюратора бензопилы Партнер может своими руками, но предварительно рекомендуется изучить устройство и способы устранения основных неисправностей.
Как устроен карбюратор
Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.
Знать эту информацию необходимо для заказа запасных деталей.
Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:
Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.
Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.
Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.
Основные неисправности
Для бензопилы Партнер характерными являются следующие типы неисправностей:
Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.
Как снять и разобрать
Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:
Чистка
Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:
Другие ремонтные работы
Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.
Наиболее частой проблемой является отсутствие:
Как отрегулировать
Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:
Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:
Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.
Источник
Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)
Основные неисправности при эксплуатации бензиновых пил
Приступать к регулировкам карбюратора следует, только убедившись, что причина неполадок в работе происходит из-за нарушения в его работе. Поэтому следует проанализировать возможные причины сбоя в эксплуатации бензинового мотора. В таблице 1 приведены основные неисправности и причины, их возникновения у большинства моделей бензинового инструмента.
Таблица 1: Основные неисправности в работе двигателя и способы устранения.
Пользователи отмечают основные признаки при нарушении настроек карбюратора:
Внимание! Если в систему питания попала грязь, то придется не только ее регулировать. Возникнет необходимость в промывке отдельных узлов и деталей.
В предлагаемом видео показан вариант простейшей продувки системы впуска:
Отзыв
Partner 351 в работе 6 лет. Покупал, прочитав многочисленные отзывы в интернете. Использую ее как помощника на даче. Рядом лес, периодически валю сухостой на дрова. Пила справляется со всеми задачами. Небольшой вес позволяет работать с бензопилой под разными углами. Правда пила глохнет при распиловке толстых вязких брёвен, но она для этого и не предназначена. Пару лет назад поменял крышку на топливном баке. В этом году вылетела пружина из ручки, сходил в магазин купил и сам поменял. Серьёзных поломок не было. Один раз бензопила начала сильно дымить. Прочитал в интернете, что проблема может быть в забитом глушителе. Вынул его и почистил ёршиком. Пила заработала как новая. В общем я покупкой доволен, альтернатив пока не рассматриваю.
Устройство карбюратора
Приготовление рабочей смеси, подаваемой внутрь двигателя внутреннего сгорания, происходит в карбюраторе. Топливная смесь должна содержать на одну часть топлива до 13…15 частей воздуха. Тогда будет происходить полное сгорание при подаче искры.
Устойчивая работа возможна только при оптимальном соотношении компонентов горючей смеси. Добиваются путем регулирования положения регулирующих игл в карбюраторе. Производитель снабжает устройство жиклером, в нем просверлено калиброванное отверстие, через которое топливо подается в диффузор.
Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.
Не 351: причины и способы устранения
Сложности с запуском бензопилы могут быть следствием:
Работа карбюратора
При запуске ДВС перекрывается воздушная заслонка. В этом режиме образуется богатая смесь. Двигатель постепенно прогревается:
Фильтрующие элементы не позволяют поступать в цилиндр абразивным частицам, которые содержатся в окружающем воздухе.
Для регулирования карбюратора имеются регулировочные винты, они вынесены на панели управления. Режим работы выставляется положением рычагов, связанных с заслонкой и дросселем. Для удобства управления к ним присоединены тросики.
Технические характеристики
У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:
Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.
Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.
Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.
Как снять карбюратор?
Регулировка карбюратора бензопилы Husqvarna
Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:
Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.
Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.
Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).
На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.
Холостой ход выставляется винтом, обозначенным буквой Т. Поворачивают этот винт по часовой стрелке, наблюдают за началом движения цепи. Как только цепь придет в движение, поворачивают винт назад, до прекращения вращения приводной звездочки. Цепь остановится.
Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.
Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:
Вывод
Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.
Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!
Регулировка карбюратора бензопил Stihl и Partner
Общий вид Stihl и Partner (Штиль и Партнер):
Карбюратор бензопилы Stihl:
Карбюратор бензопилы Partner:
При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.
Регулирование рекомендуется проводить при установке на горизонтальной опоре.
На видео показаны регулировки карбюратора Штиль:
Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы. Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.
Видеоролик ремонта карбюратора Партнер:
Пошаговая настройка
«Партнер 350» регулируется аналогично многим моделям бензопил.
В этой модели имеем три регулятора:
После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.
Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.
Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.
Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.
Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.
Аналогично настраивается и карбюратор Хускварна.
Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.
Источник
