pine:
Разве схемы не хватит?
Для ремонта хватит, для регулировки — нет. Моя квалификация, «рожи облущивающего» персонала научила соблюдать инструкции, а не читать меду строк задумки разработчиков. Это во-первых, а во -вторых, описание последовательности разборки узла или регулировки, здорово экономии время, когда сталкиваешься с аппаратом впервые, это же как путеводитель с картой в незнакомой местности.
На данный момент, мои трудозатраты перевалили в сумме, по восстановлению одного аппарата, за четыре (!!!) смены. Хотя режим записи и работу микрофонов не проверял от слова вообще, нужно разобраться с небольшим фоном в динамиках при питании от сети при ВСЕХ ОТКЛЮЧЕННЫХ кнопках.
З.Ы. Но уже кассету с группой Динамик на нём слушаю по ночам и возвращаюсь в юность
Добавлено спустя 20 минут 38 секунд
Крошка Енот:
На данный момент, мои трудозатраты перевалили в сумме, по восстановлению одного аппарата, за четыре (!!!) смены
Пардон. Сюда вошли ещё работы по замене всех мелких электролитов в БП и боке АМ второго аппарата, и отмывал корпуса мылом и зубной щёткой в частично разобранном виде обоих аппаратов сразу. А так же предварительное тестирование обоих аппаратов было сделано сразу. Так что одну смену можно наверное вычеркнуть.
Магнитолы высшего класса «Арго-002-стерео» и «Арго-004-стерео» с начала 1984 года выпускал Ленинградский завод «Новатор». Стереофонические переносные кассетные магнитолы состоят из радиоприемников рассчитанных на прием в диапазонах ДВ, СВ, КВ, обзорном 50…24,8 метров, четырех растянутых 50,5…48,4, 42,3…41, 31,6…30,6, 25,6…24,8 метров и УКВ-ЧМ, а так же кассетных приставок, предназначенных для записи фонограмм на магнитные ленты в кассетах МК-60 и МК-90 и последующего воспроизведения записей через встроенные двухполосные громкоговорители. Радиоприемники имеют электронную и фиксированные настройки в диапазонах ДВ, СВ (2) и УКВ (4). В УКВ-ЧМ диапазоне имеется система АПЧ и БШН. Прием ведется на внутреннюю магнитную антенну (ДВ, СВ) и на телескопические (KB,УКВ). Можно подключить внешние антенны. Имеются устройства автоматического переключения в режим стерео, ступенчатые регуляторы полосы пропускания ПЧ тракта AM, тонкомпенсированные регуляторы громкости, раздельные регуляторы тембров по НЧ, ВЧ и регуляторы стереобаланса. Обе магнитолы имеют отключаемую систему АРУЗ, устройства шумопонижения, регуляторы уровня записи, 3-х декадный счетчик и автостоп при окончании ленты и неисправности кассеты. Модели снабжены отключаемыми устройствами расширения стереобазы а в магнитоле »Арго-002-стерео» имеется электронный таймер с табло на жидких кристаллах, обеспечивающий индикацию времени, включение и выключение магнитолы в заданное время. Питание от сети, 6 батарей А-373 и внешнего источника. Чувствительность РП в диапазоне: ДВ 2, СВ 1, KB 0,3, УКВ 0,005 мВ/м. Селективность по соседнему каналу 36 дБ. Номинальная выходная мощность 2х1,5 Вт. Диапазон частот в тракте AM — 125…4000 Гц. ЧМ — 80…12500 Гц. МП с лентой А4205-3Б 40…12500 Гц. А4212-3Б — 40…14000 Гц. Коэффициент детонации 0,25%. Габариты любой модели — 519х327х170 мм. Масса — 8,5 кг. Магнитол «Арго-002-стерео» было выпущено небольшое количество. С начала 1985 года Брестский РТЗ выпускал магнитолы «Берестье-002-стерео» и «Берестье-004-стерео» аналогичные описанным. И 1-й модели так же было выпущено немного.
В детстве у меня была данная магнитола, а если быть точнее Арго. А если быть еще более правдивым, то это было после армии и достался он мне от дяди. Дядя его конечно любил, но решил обновить девайс, и предложил сделать приобретение. Я согласился быстро. Но пробыл он у меня не долго, тогда он уже считался старьём в понимании моих товарищей. И в итоге он был выставлен на страницах газеты Реклама Шанс.
Но вот мысль об его приобретении сидела на немногочисленных извилинах, в итоге я встал второй раз на эти грабли.
Аппарат был отмыт, и проверен на наличие следов жизнедеятельности тараканов.
В планах замена электролитов, микролифт, блютуз и фм, подсветка диодами и шильдики Арго.
Пост буду обновлять по мере продвижения дел.

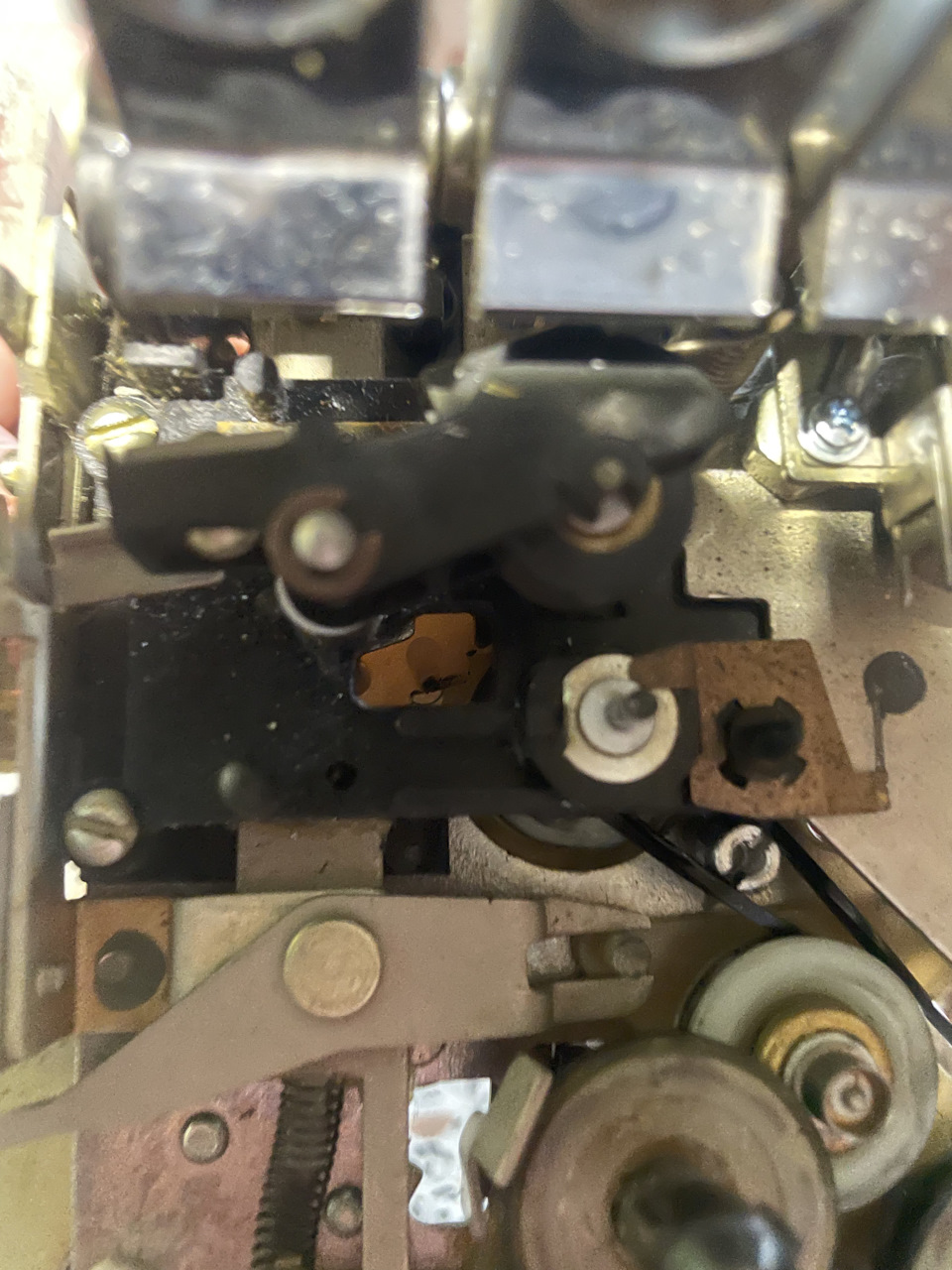

ЛПМ отмыт почти от соплей старых пассиков.
Установлен 120 ( полудлина) от SHarp GF 575 мотор тон-вал, 70 подмотка тон-вал. Сломал блокиратор записи. Первое включение показало что поет но медленно, потом стал жевать, из-за плохого подтормаживания подающего .( 17.02.2023)
Ремонт ЛПМ:
Пассии 125 плоский, 70 квадратный, 50 квадратный.
УКВ- FM
Штатный блок был снят и установлен от Radiotehnika ML 6102. Блок изменён, но сигнал стерео куда-то ушёл после перестройки (до этого был)
Берестье-004-стерео
Одна из лучших Советских магнитол высшего класса.
Внешне как Арго-004,однако не все так одинаково внутри.
Берестье имеет более качественные микросхемы и емкости.
Звук у нее имеет лучшие характеристики чем Арго.
Это заметно при регулировках низких и высоких частот.
По ним запас в два раза больше чем у Арго-004.
Данная аргументация имеет личный,субъективный взгляд на сравнение этих двух магнитол.
Магнитолы высшего класса «Арго-002-стерео» и «Арго-004-стерео» с начала 1984 года выпускал Ленинградский завод «Новатор». Стереофонические переносные кассетные магнитолы состоят из радиоприёмников рассчитанных на приём в диапазонах ДВ, СВ, КВ, обзорном 50…24,8 метров, четырёх растянутых 50,5…48,4, 42,3…41, 31,6…30,6, 25,6…24,8 метров и УКВ-ЧМ, а так же кассетных приставок, предназначенных для записи фонограмм на магнитные ленты в кассетах МК-60 и МК-90 и последующего воспроизведения записей через встроенные двухполосные громкоговорители. Радиоприёмники имеют электронную и фиксированные настройки в диапазонах ДВ, СВ (2) и УКВ (4). В УКВ-ЧМ диапазоне имеется система АПЧ и БШН. Приём ведётся на внутреннюю магнитную антенну (ДВ, СВ) и на телескопические (KB,УКВ). Можно подключить внешние антенны. Имеются устройства автоматического переключения в режим стерео, ступенчатые регуляторы полосы пропускания ПЧ тракта AM, тонкомпенсированные регуляторы громкости, раздельные регуляторы тембров по НЧ, ВЧ и регуляторы стереобаланса. Обе магнитолы имеют отключаемую систему АРУЗ, устройства шумопонижения, регуляторы уровня записи, 3-х декадный счётчик и автостоп при окончании ленты и неисправности кассеты. Модели снабжены отключаемыми устройствами расширения стереобазы а в магнитоле »Арго-002-стерео» имеется электронный таймер с табло на жидких кристаллах, обеспечивающий индикацию времени, включение и выключение магнитолы в заданное время. Питание от сети, 6 батарей А-373 и внешнего источника. Чувствительность РП в диапазоне: ДВ 2, СВ 1, KB 0,3, УКВ 0,005 мВ/м. Селективность по соседнему каналу 36 дБ. Номинальная выходная мощность 2х1,5 Вт. Диапазон частот в тракте AM — 125…4000 Гц. ЧМ — 80…12500 Гц. МП с лентой А4205-3Б 40…12500 Гц. А4212-3Б — 40…14000 Гц. Коэффициент детонации 0,25%. Габариты любой модели — 519х327х170 мм. Масса — 8,5 кг. Магнитол «Арго-002-стерео» было выпущено небольшое количество. С начала 1985 года Брестский РТЗ выпускал магнитолы «Берестье-002-стерео» и «Берестье-004-стерео» аналогичные описанным. И 1-й модели так же было выпущено немного.
Источник
Магнитола Арго 004 Берестье 004
17 лет на сайте
пользователь #17650
Решил из спортивного интереса восстановить магнитолу, как раз на руках два дохлых полукомплектных экземпляра Арго 004 и Берестье 004, так то на один аппарат оригинальных блоков насобирается.
Может у кого-то есть заводская инструкция по ремонту ВМ2.003.002 РД? Та что гуляет по интернету содержит всего 32 страницы, а их там должно быть не менее 200
14 лет на сайте
пользователь #72153
А нафига инструкция? Разве схемы не хватит? Или там в двух аппаратах всё так разрегулировано, что нужно по новому настраивать? Насколько мне помнится там основная болезнь микрик типа МП-1 где-то в ЛПМ, через который подаётся напруга на все блоки.
17 лет на сайте
пользователь #17650
Разве схемы не хватит?
Для ремонта хватит, для регулировки — нет. Моя квалификация, «рожи облущивающего» персонала научила соблюдать инструкции, а не читать меду строк задумки разработчиков. Это во-первых, а во -вторых, описание последовательности разборки узла или регулировки, здорово экономии время, когда сталкиваешься с аппаратом впервые, это же как путеводитель с картой в незнакомой местности.
На данный момент, мои трудозатраты перевалили в сумме, по восстановлению одного аппарата, за четыре (. ) смены. Хотя режим записи и работу микрофонов не проверял от слова вообще, нужно разобраться с небольшим фоном в динамиках при питании от сети при ВСЕХ ОТКЛЮЧЕННЫХ кнопках.
З.Ы. Но уже кассету с группой Динамик на нём слушаю по ночам и возвращаюсь в юность
На данный момент, мои трудозатраты перевалили в сумме, по восстановлению одного аппарата, за четыре (. ) смены
Пардон. Сюда вошли ещё работы по замене всех мелких электролитов в БП и боке АМ второго аппарата, и отмывал корпуса мылом и зубной щёткой в частично разобранном виде обоих аппаратов сразу. А так же предварительное тестирование обоих аппаратов было сделано сразу. Так что одну смену можно наверное вычеркнуть.
Источник
Сделано в СССР: магнитола Арго-004С
Самая большая и самая дорогая магнитола, произведенная в СССР, — по крайней мере, я не видел советской магнитолы больше размером и дороже, чем 595 руб. Ее полным аналогом была Берестье-004С . В 80-е годы видел Арго-004С в магазине только один раз и пол часа пялил глаза на прилавок, представляя себе как было бы круто, если бы она у меня была:) И я не один был такой — на нее пялились и эмоционально обсуждали еще десятка два людей, расталкивая друг друга, чтобы получше рассмотреть. А когда в нее вставили кассету и заиграл Space, то в магазине воцарилась тишина — все слушали и хлопали глазами:)
Основные технические характеристики магнитолы Арго-004 Стерео:
Чувствительность, мВ/м, в диапазоне: ДВ-2, СВ-1, KB-0,3, УКВ-0,005.
Селективность по соседнему каналу, дБ . 36.
Максимальная выходная мощность, Вт при питании от сети…. 2х3,5.
Максимальная выходная мощность, Вт при питании от батарей…. 2х1,5.
Номинальный диапазон частот, Гц, тракта: AM . 125. 4000.
Магнитной записи с лентой: А4205-3Б . .40. 12500.
А4212-3Б . 40. 14000.
Коэффициент детонации, % . ±0,25.
Уровень шумов в канале записи — воспроизведения, дБ . —52.
Габариты, мм . 519х327х170.
На аукционах, типа Авито, они попадаются, но в подавляющем большинстве случаев оказываются в сложном техническом состоянии, из которого трудно что-либо восстановить. Аппарат достаточно сложный и с капризным лентопротяжным механизмом, поэтому взялся за нее только по одной причине — было интересно поиграться с аппаратом из воспоминаний юности.
Но, для этого нужно было его привести в техническое состоянии практически нового, чем я и занялся, благо, что аппарат был с заводскими пломбами (некопаный) и износ головок практически отсутствовал. Поменял все электролиты, промыл химией и смазал все переключатели, регуляторы и контактные соединения, заменил все пассики и ролики, настроил все режимы лентопротяжного механизма, с чем пришлось конкретно повозиться. Настроил тракт записи-воспроизведения магнитофона, максимально используя возможности подстроек.
Для того, чтобы извлечь лентопротяжный механизм, необходимо вынимать из корпуса все платы — не очень удобно, мягко говоря:).
Финальной заморочкой была замена ламп подсветки на светодиоды такого же цвета.
В общем, не прошло и недели, как можно было включать и слушать:)
Приемник имеет хорошую чувствительность и избирательность, имеет 8 фиксированных настроек на станции (4 для УКВ, две для ДВ и две для СВ), жаль только, что в нашем диапазоне УКВ мало их осталось. Прошло года четыре уже, сейчас ситуация с УКВ может еще хуже, не проверял давно, честно говоря. Стрелочные индикаторы, которых аж 4 штуки, показывают и уровень записи, и заряд батарей, и настройку на радио станции во всех диапазонах волн.
А магнитофон порадовал звуком — Арго реально хорошо звучит. У магнитолы глубокий бас, очень натуральные тембры инструментов и голосов. Половина японских бумбоксов, которые доводилось слушать, ему и в подметки не годятся. Пробовал записать с радио на несколько разных кассет Fe и Cr — не дека, конечно, но вполне можно слушать.
В общем, все хорошо, только на приведение в порядок этой магнитолы времени и сил ушло больше, чем на три Sharp GF-777:) Особенно замучила протяжка. Но не жалею ни о чем:)
Статья написана на основе личного опыта, все фото мои.
Источник
Берестье-002-стерео, Берестье-004-стерео
Стереофонические переносные кассетные магнитолы высшего класса «Берестье-002-стерео» и «Берестье-004-стерео» состоят из радиоприёмников рассчитанных на приём в диапазонах ДВ, СВ, КВ, обзорном 50. 24,8 метров, 4-х растянутых 50,5. 48,4, 42,3. 41, 31,6. 30,6, 25,6. 24,8 метров и УКВ-ЧМ, а так же кассетных приставок, предназначенных для записи фонограмм на магнитные ленты в кассетах МК-60 и МК-90 и последующего воспроизведения записей через встроенные двухполосные громкоговорители.
Брестский радиотехнический завод
Выпуск с 1985 года
Радиоприёмники имеют электронную, а так же фиксированные настройки в диапазонах ДВ, СВ (2) и УКВ (4). В УКВ диапазоне имеется система АПЧ и БШН. Приём ведётся на внутреннюю магнитную антенну (ДВ, СВ) и на телескопические (KB,УКВ). Возможно подключение внешних антенн.
В магнитолах имеются устройства автопереключения в режим »стерео» при приёме стереопрограмм, ступенчатые регуляторы полосы пропускания ПЧ тракта AM, тонкомпенсированные регуляторы громкости, раздельные регуляторы тембров по НЧ, ВЧ и регуляторы стереобаланса. Обе магнитолы имеют отключаемую систему АРУЗ, устройства шумопонижения, регуляторы уровня записи, 3-х декадный счётчик и автостоп при окончании ленты и неисправности кассеты.
Модели снабжены отключаемыми устройствами расширения стереобазы а в магнитоле »Арго-002-стерео» имеется кроме того электронный таймер с табло на жидких кристаллах, обеспечивающий индикацию времени, включение и выключение магнитолы в заданное время. Питание от сети, 6 батарей А-373 и внешнего источника.
Основные технические характеристики:
Чувствительность в диапазоне:
— ДВ — 2 мВ/м
— СВ — 1 мВ/м
— KB — 0,3 мВ/м
— УКВ — 0,005 мВ/м.
Селективность по соседнему каналу — 36 дБ.
Номинальная выходная мощность — 2х1,5 Вт.
Диапазон частот в тракте радиоприёмника:
— AM — 125. 4000 Гц.
— ЧМ — 80. 12500 Гц.
Диапазон частот магнитофонной панели:
— с лентой А4205-3Б — 40. 12500 Гц.
— с лентой А4212-3Б — 40. 14000 Гц.
Коэффициент детонации — 0,25%.
Габариты любой модели — 519х327х170 мм.
Масса — 8,5 кг.
Источник
Ретро магнитолы XX века, грамотные рассказы, для вечернего виски и сигары.
Восстановление прошли почти все системы: усилитель (где также заменены конденсаторы на новые, с увеличенной ёмкостью); УВ магнитофонной панели (аналогично + шунтирование «плёнкой»), резисторы и переключатели, в ЛПМ заменены на высококачественные новые пассики, ролик, восстановлена работа идлеров, скорость настроена, головка оригинальная и похоже что это очень твёрдый пермаллой — она без износа.
Головка оказалась с звонким, сочным звучанием.
Пишет магнитофон на слух 1 в 1.
В общем проведённые работы улучшили качество и без того мощного и открытого звучания Sharp GF-9000Z. Оно стало на верхах гораздо воздушнее — нежнее, а на басе — упругим, более мощным (как ни странно, басы это штатная проблема у GF-9000 & 535 — азиатского собрата). Середина разукрасилась богатыми «оттенками». Этот экземпляр получился вообще выдающимся по музыкальности. При подключении внешней деки высокого класса с нормальным двуполярным питанием, не веришь что это играет переносная магнитола.
Добавляет ценности малоезженная протяжка и практически новая головка — оригинал.
После сравнения с всемирным тираном JVC RC-M90, в аналогичном прекрасном состоянии после полного ТО, в 2013 году мои предпочтения разделились. 9000Н сыграл более душевно и правильно в среднечастотном вокальном диапазоне. Но M90 обыграл Шарпа по басам и верхам.
Но ныне я вылечился (ну, почти..) от аудиофилии, и теперь буду сравнивать этих баранов соперников по рогам , тьфу, по душевности звучания и общей благостности.
Но это будет впереди. Продолжение следует.
Источник
