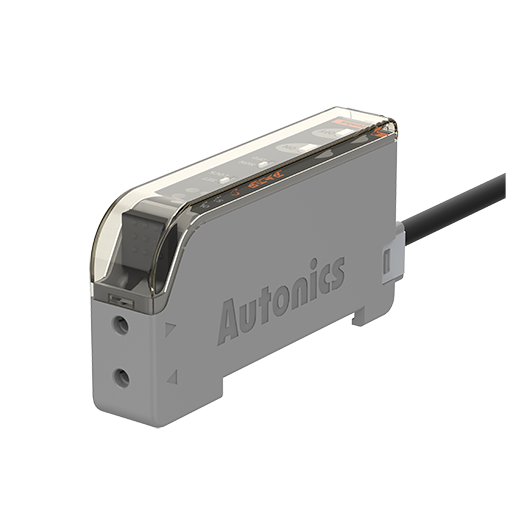

Изображения служат только для ознакомления,
см. техническую документацию
Ось/тип
красный светодиод
Регулировка чувствительности
Ручной
Управляющий выход
PNP с открытым коллектором
Все параметры
Все документы
1 шт.
на сумму 6 620 руб.
Плати частями
от 1 655 руб. × 4 платежа
Альтернативные предложения1
Этот же товар с другими ценами и сроками поставки
Описание
Цифровые оптоволоконные усилители BF4RP обладают высокой скоростью отклика и разнообразными функциями, что гарантирует надежное обнаружение небольших и быстродвижущихся мишеней. Для достижения оптимальных рабочих характеристик эти усилители можно использовать вместе с оптоволоконными кабелями от компании Autonics.
Основные характеристики
-
Высокое быстродействие (менее 0.5мс)
-
Автоматическая настройка чувствительности
-
Функция предотвращения взаимных помех, функция самодиагностики
-
Встроенная защита от неправильной полярности подключения и защита выхода от короткого замыкания (перегрузки по току)
-
Функция таймера: задержка выключения на 40мс
-
Автоматический выбор режима срабатывания: на свет / на затемнение
- Источник света: LED красный
- Выход управления: PNP
- Питание: 12-24 VDC
- Подключение: кабель 2 м
- Т окружающей среды: -10…50 С
- Размеры: 12 х 65,3 х 32,8 мм
Технические параметры
| Ось/тип | красный светодиод |
| Поз. | Высоконадежные оптоволоконные усилители |
| Регулировка чувствительности | Ручной |
| Тип | Оптоволоконные усилители/преобразователи |
| Управляющий выход | PNP с открытым коллектором |
| Вес, г | 100 |
Техническая документация
Сроки доставки
Доставка в регион Сальск
| Курьер | 29 мая1 | 362 руб.2 |
| ПВЗ СДЭК | ||
| ПВЗ 5Post | ||
| ПВЗ Яндекс Доставка | ||
| ПВЗ Почта России | 30 мая1 | 426 руб.2 |
Цена и наличие в магазинах
| Ростов-на-Дону, проспект Соколо́ва, 53/182 |
нет в наличии |
Розничная цена: 6 620 руб.
Технический паспорт
BF4 Series
Язык: Английский
Скачать
Технический паспорт
BF4 Series
Язык: Русский
Скачать
Инструкция
BF4 Series
Язык: Английский
Скачать
Описание
Оптоволоконный датчик Autonics – это профессиональное оборудование с гарантией надёжной работы. Оптоволоконный датчик Autonics BF4RP отгружается со склада в Санкт-Петербурге. Доставка по России от 1 дня.
О возможных скидках и актуальных сроках отгрузки Autonics BF4RP вы можете узнать у наших менеджеров по телефону или направив запрос на электронную почту. В запросе достаточно указать модель, артикул A1750000028 и требуемое количество. Вы можете быть уверены в оригинальности товара, доставке точно в срок, и низкой цене при высоком уровне сервиса.
Ключевые особенности
- Поз.: Высоконадежные оптоволоконные усилители
- Бренд: Autonics
- Ось/тип: красный светодиод
- Группа товара: Оптоволоконный датчик
- Управляющий выход: PNP с открытым коллектором
- Регулировка чувствительности: Ручной
- Тип: Оптоволоконные усилители / преобразователи
Обзор и применение Autonics BF4RP
Оптоволоконные датчики серии BF4 от компании Autonics представляют собой надежное решение для автоматизации производственных процессов. Эти датчики обеспечивают высокую точность и скорость срабатывания, что делает их идеальными для самых требовательных приложений.
Датчик BF4RP выделяется своим красным LED источником света, который работает на частоте 660 нм. С максимальным временем срабатывания 0.5 мс, он быстро реагирует на изменения в окружающей среде. С диапазоном питания 12-24V DC, он легко интегрируется в существующие системы. Уникальная функция самодиагностики и возможность регулировки чувствительности добавляют дополнительный уровень надежности и простоты в использовании.
В производственном процессе этот датчик может быть использован для контроля качества на конвейере, обеспечивая мгновенное обнаружение отклонений от нормы. Например, в сборочной линии он может эффективно отслеживать присутствие компонентов, минимизируя риск ошибок и повышая общую продуктивность. С BF4RP, ваш процесс станет более безопасным и эффективным.
Техническое описание
| Тип | Стандартный |
|---|---|
| Источник света | Красный LED (660нм) |
| Время срабатывания | Частота 1: макс. 0.5мс Частота 2: макс. 0.7мс |
| Напряжение питания | 12-24V DC ±10% (пульсации P-P: макс. 10%) |
| Потребляемый ток | Макс. 45мА |
| Режим работы | На свет/на затемнение (устанавливается кнопкой ВКЛ/ВЫКЛ) |
| Управляющий выход | PNP с открытым коллектором |
| Функция таймера | ВЫКЛ задержки (40 мс) |
| Регулировка чувствительности | Ручной |
| Внешняя засветка | Солнечный свет — не более 11000лк, лампа накаливания — не более 3000лк (засветка приемника) |
| Температура окружающей среды | -10…+50℃, при хранении: -20…+70℃ |
| Сертификаты | @(CE) |
| Влажность окружающей среды | Относительная влажность 35-85%, при хранении: 35-85% |
| Предотвращение перекрестных помех | Встроенный режим разностной частоты (частота 1 (нормальный режим): макс. 0,5 мс, частота 2: макс. 0,7 мс)) |
| Выход самодиагностики | Во включенном состоянии при нестабильных условиях обнаружения (когда мишень остается в течение 300 мс под действием излучения нестабильного уровня), Во включенном состоянии при закорачивании управляющего выхода ● Напряжение нагрузки: Макс. 30 В пост. тока ● Ток нагрузки: Макс. 50 мА ● Остаточное напряжение — Макс. 2,5 В |
| Материалы | Корпус: высокопрочный акрилонитрил-бутадиен-стирол, крышка: Поликарбонат |
| кабель | Ø4 мм, 4-пров., 2 м (AWG22, диаметр жилы: 0,08 мм, количество жил: 60, наружный диаметр изолятора: 1,25 мм) |
| Комплектующие | Крепёжный кронштейн, болты, гайки |
| Масса | Прибл. 120 г (прибл. 65 г) |
●Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.
●Температура или влажность указаны для условий без замерзания и конденсации.
Описание
Усилитель к оптоволоконным датчикам, обучаемый датчик цветной метки, красный лазер, PNР, NO или NC,
Оптический датчик положения BF4RP позволяет выполнять бесконтактное измерение, определять положение объектов перемещающихся с большой скоростью.
Документация BF4RP Датчик положения оптический
Наличие
Доставка и оплата
Доставим оборудование транспортной компанией или курьером. Возможен самовывоз.
Отправляем товары ежедневно. Подробнее о вариантах доставки вы можете посмотреть на странице «Условия доставки».
Оплату от юридических лиц принимаем только по безналичному расчету. Частные лица
могут оплачивать банковской картой онлайн на сайте. Подробное описание форм оплаты вы можете посмотреть на
странице «Условия оплаты».
Если Вам нужна консультация менеджера, инженера или необходимы нестандартные
условия покупки и доставки, обращайтесь по телефону: 8-804-555-12-93
или пишите на электронную почту: info134@rusautomation.ru.
Гарантии
«РусАвтоматизация» несет ответственность за любые дефекты производства,
конструкции и исходных материалов оборудования в размере, не превышающем его стоимость.
При обнаружении дефектов или несоответствий заявленным характеристикам
оборудования при его приемке, монтаже, наладке и эксплуатации в период гарантийного срока, покупатель составляет
рекламационный акт. Документ нужно отправить по электронной почте: quality@rusautomation.ru.
Подробнее в разделе «Гарантия»
Отзывы
Вход внешней синхронизации (BF4R-E, BF4G-E) взаимная защита от интерференции, фунция самодиагностики
Встроенная функция таймера ВЫКЛ. задержка 40 мсек отладки.
(стандартный тип BF4RP, BF4GP, BF4R, BF4G; тип с удаленной установкой чувствительности BF4R-R, BF4G-R)
Автоматический выбор режима ВКЛ. на свет (ON)/ ВЫКЛ. при отсутствии света (OFF)
Может определять маленькие цели и монтироваться на крошечные поверхности.
Технические характеристики оптоволоконного датчика (усилителя) BF4RP Autonics.
Габаритные размеры: 12 мм x 32,8 мм x 64,3 мм
Время реакции: Макс 0,5 мс (частота 1), макс 0,7 мс (частота 2)
Напряжение питания: 12-24 VDC ±10% (пульсация двойной амплитуды: макс. 10%)
Потребляемый ток: Макс 45 мА
Источник света: Красный светодиод LED (модулированный)
Регулировка чувствительности: При помощи кнопки
Режим срабатывания: Установка параметров чувствительности в передней части устройства при помощи кнопок ON/OFF
Выход управления: PNP (NO,NC), ток нагрузки: макс 100 мА
Выходное напряжение PNP: мин.(источник питания 2.5 Вольта)
Состояние ВКЛ при нестабильной работе (когда объект находится 300 мс в нестабильной области)
Состояние ВКЛ при коротком замыкании выхода управления
Выход самодиагностики PNP: Ток нагрузки макс 50 мА
Выходное напряжение PNP: мин.(источник питания 2.5 Вольта)
Электрическая защита: Встроенная защита от короткого замыкания, защита от обратной полярности
Индикатор:
Индикатор срабатывания — красный светодиод
Индикатор стабильного состояния — зеленый светодиод мигает когда объект находится в зоне стабильного определения
Функция остановки передачи: Отсутствует
Внешняя синхронизация: Отсутствует
Функция удаленной настройки чувствительности: Отсутствует
Функция предотвращения интерференции: Включает в себя функцию дифференцирования частот (выбор част. 1, или частот. 2с помощью кнопки вкл./выкл.)
Функция таймера: Таймер задержки выкл. (приблизительно 40 мс фиксировано)
Подключение: Кабель 2 метра
Вес: 65 Гр
1. Монтаж датчика производиться в пределах рекомендуемого расстояния
2. Выбор режима с помощью кнопки SET
Диффузное отражение: Нажмите (ON), объект расположен в рабочей области.
Прямой луч: Нажмите (ON), объект в не рабочей области.
3. Постоянно мигающий индикатор при включении на свет (проверьте позицию объекта).
5. Диффузное отражение: Прямой луч: Нажмите (OFF), объект вне рабочей области. Нажмите (OFF), объект расположен в рабочей области.
6. При значительном различии между значениями чувствительности при режиме ON и режиме OFF, индикатор STAB (стабильности) однократно мигает только в случае постоянной рабочей зоны.
При незначительном различии между значениями чувствительности при режиме ON, и режиме OFF, индикатор STAB (стабильности) мигает 5 разв случае неустойчивой рабочей зоны.
7. Кнопка LOCK предупреждает изменение установок чувствительности из за случайного нажатия кнопки.
(Примечание) Чувствительность может быть в неустойчивой рабочей зоне.
Режим включения на прерывание света:
Выход настроен выключаться при попадании света и включается при прерывании света.
Установка чувствительности
Большинство настроек, кроме 3 и 5 такие же, как и в режиме включения на свет.
Позиция 3.
Диффузное отражение: Нажмите ON, объект вне рабочей области.
Прямой луч: Нажмите ON, объект расположен в рабочей области.
Позиция 5.
Диффузное отражение: Нажмите OFF, объект расположен в рабочей области.
Прямой луч: Нажмите OFF, объект вне рабочей области.
Настройка максимальной чувствительности.
1. Установите переключатель выбора режимов в положение SET
2. В случае режима включения на свет:
Нажмите кнопку ON/OFF от ON к OFF без объекта в рабочей зоне. (Или установите ON вход для дистанционной установки чувствительности в низком уровне, а затем OFF вход для дистанционной установки чувствительности в низком уровне).
В случае режима включения на прерывание света:
Нажмите кнопку ON/OFF от OFF к ON без объекта в рабочей зоне. (Или установите OFF вход для дистанционной установки чувствительности в низком уровне, а затем ON вход для дистанционной установки чувствительности в низком уровне).
3. Установить переключатель выбора режимов в позицию LOCK.
Применение.
Если имеет место увеличенное расстояние до объекта, как в случае диффузионного отражения: При использовании оптоволоконного датчика, расположенного перед объектом с высоким значением отражения и низким значением отражения, возможно получение стабильной регистрации, путем настройки максимальной чувствительности. При использования метода прямого луча в неблагоприятных внешних условиях: При использовании оптоволоконного датчика, расположенного в зоне сильной запыленности или влажности возможны сбои в работе прибора. Установите максимальную чувствительность, так как это влияет на стабильную работу прибора.
Запрет внешней настройки чувствительности.
Установка внешней чувствительности возможна при включенных SW1 и SW2, да же если переключатель режимов стоит в позиции БЛОКИРОВКА. Поэтому установите SW3, как показано ниже, для того что бы предотвратить сбои в работе.
SW3 -OFF нельзя установить внешнюю чувствительность
SW3 -ON можно установить внешнюю чувствительность
Функция отклика (BF4R-R, BF4G-R).
Если вход дистанционной установки чувствительности ON или, OFF то после 300 мсек, включается выход самодиагностики на 40 мсек и затем датчик готов к работе. (См. Диаграмму времени в мануале)
Выход самодиагностики не включается, если нет разницы между входом ON и входом OFF, и нет стабильной регистрации, но стабильный прием сигналов начинает действовать через 340 мсек.
(См. Диаграмма времени Режим включения на свет в мануале)
Функция самодиагностики.
Если кончик волокна запылен, то меньшее количество света будет проходить, что вызовет включение функции самодиагностики.
Режим включения на свет:
1. Выход самодиагностики выключается в период стабильной регистрации (1 позиция).
2. Если период регистрации попадает на 300 мсек в не стабильную область, лежащую между и стабильным световым уровнем, выход самодиагностики включается, выход отключается, если область находиться ниже стабильно прерванным световым уровнем стабильно прерванного светового уровня и выше стабильного светового уровня (2 позиция).
3. При включенном выходе, если возникает короткое замыкание, то выход самодиагностики включается.
Функция предупреждения помех.
Датчики серии BF4R имеют встроенную функцию предупреждения помех, установка различных частот эмиссии, позволяет монтировать два оптоволоконных кабеля на близком расстоянии друг от друга.
Функция предупреждения помех (Работа в режиме двойной частоты).
Первый датчик FREQ 1 (время отклика макс 0,5 мсек)
1. Установите переключатель режимов в положение SET.
2. Одновременно удерживайте ON и OFF в течении 2 сек.
3. Индикатор стабильности непрерывно мигает.
4. Нажмите кнопку ON.
5. STAB индикатор отключается.
6. Установите переключатель режимов в положение LOCK.
1. Установите переключатель режимов в положение SET.
2. Одновременно удерживайте ON и OFF в течении 2 сек.
3. Индикатор стабильности непрерывно мигает.
4. Нажмите кнопку OFF.
5. STAB индикатор отключается.
6. Установите переключатель режимов в положение LOCK.
Функция предупреждения помех (Работа в нормальном режиме).
1. Установите переключатель режимов в положение SET
2. Одновременно удерживайте кнопку ON и OFF в течении 2 сек.
3. Индикатор стабильности непрерывно мигает.
4. Одновременно нажмите кнопку ON и OFF
5. STAB индикатор отключается.
6. Установите переключатель режимов в положение LOCK
В случае использования функции предупреждения помех, время гистерезиса и отклика будет больше, чем при работе в нормальном режиме (время отклика: максимально 0.5 мсек).
Дистанционная настройка чувствительности (BF4R-R, BF4G-R).
В датчики типа BF4R-R/BF4G-R можно настраивать чувствительность по линии входного сигнала, не взирая на выбор режима, по следующей схеме:
Коричневый V+
Черный (Выход)
Белый (выход самодиагностики)
Розовый (вход дистанционной установки чувствительности)
Оранжевый (вход OFF дистанционной установки чувствительности)
Голубой 0V
1. SW1 (ON) SW1 вход дистанционной установки чувствительности:
SW1 включается и затем выключается вместо способа 3 кнопкой установки чувствительности.
2. SW2 (OFF) дистанционной установки чувствительности:
SW2 включается и затем выключается вместо способа 5 кнопкой установки чувствительности.
Функция выключения (OFF) задержки по времени (BF4R, BFGR, BF4RP, BF4GP, BF4R-R, BF4G-R).
Стандартный тип (BF4R/BFGR/BF4RP/BF4GPBF4R-R/BF4G-R) и тип дистанционной настройки чувствительности (BF4R-R/BF4G-R) имеют встроенную функцию — 40 мсек заданной задержки по времени. Таймер работает, если переключатель выбора времени стоит в позиции “OFD”. Выход отключается в течении дополнительных 40 мсек , если выход находиться в положении . Это может быть полезно, когда время отклика подсоединенного прибора невелико или, сигнал регистрации от маленького объекта слишком короткий.
Функция внешней синхронизации (BF4R-E, BF4G-E).
Используя функцию внешней синхронизации можно время установить время регистрации сигнала. Имеются триггер синхронизации и импульс синхронизации.
T > 5 мсек (При использовании функции предупреждения помех: Т >0,7 мсек).
(Примечание) Текущий сигнал определяемый датчиком.
Пороги входного сигнала для внешней синхронизации
Состояние Порог сигнала
Высокий 4,5- 30 VDC или открытый
Низкий 0 — 1 VDC
* изображения могут отличаться
BF4RP
- Тип : Стандартный
- Источник света : Красный LED (660нм)
- Время срабатывания : Частота 1: макс. 0.5мс / частота 2: макс. 0.7мс
- Напряжение питания : 12-24V DC ±10% (пульсации P-P: макс. 10%)
- Режим работы : На свет / на затемнение (устанавливается кнопкой ВКЛ/ВЫКЛ)
- Управляющий выход : PNP с открытым коллектором
Лист технических данных Печать
Лист технических данных
| Тип | Стандартный |
|---|---|
| Источник света | Красный LED (660нм) |
| Время срабатывания | Частота 1: макс. 0.5мс / частота 2: макс. 0.7мс |
| Напряжение питания | 12-24V DC ±10% (пульсации P-P: макс. 10%) |
| Потребляемый ток | Макс. 45мА |
| Режим работы | На свет / на затемнение (устанавливается кнопкой ВКЛ/ВЫКЛ) |
| Управляющий выход | PNP с открытым коллектором |
| Функция таймера | ВЫКЛ с задержкой (40мс) |
| Регулировка чувствительности | Ручная |
| Окружающее освещение | Солнечный свет — не более 11000лк, лампа накаливания — не более 3000лк (засветка приемника) |
| Температура окружающей среды | -10…+50℃, при хранении: -20…+70℃ |
| Влажность окружающей среды | Относительная влажность 35-85%, при хранении: 35-85% |
| Предотвращение перекрестных помех | Встроенный режим разностной частоты (частота 1 [нормальный режим]: макс. 0.5 мс, частота 2: макс. 0.7 мс) |
| Выход самодиагностики | Включается при нестабильной работе датчика (объект не был обнаружен в течение 300мс) Включается при коротком замыкании выхода управления ● Напряжение нагрузки: макс. 30V DC ● Ток нагрузки: макс. 50мА ● Остаточное напряжение: макс. 2.5V |
| Материалы | Корпус: высокопрочный акрилонитрил-бутадиен-стирол, крышка: поликарбонат |
| Кабель | Ø4мм, 4-пров., 2м (AWG22, диаметр жилы: 0.08мм, количество жил: 60, наружный диаметр изолятора: 1.25мм) |
| Комплектующие | Крепёжный кронштейн, болты, гайки |
| Масса | Брутто ~160г (Нетто ~120г) |
※Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки.
※Температура или влажность указаны для условий без замерзания и конденсации.
Файлы для скачивания
- Ничего не найдено
-
- {{ result.parntsBbsCtgryNm }}
- {{ result.bbsCtgryNm }}
{{ (result.nationAtchVoList && result.nationAtchVoList.length > 0 && [‘pdf’,’cad’, ‘zip’].includes(result.nationAtchVoList[0].extension?.toLowerCase())) ? result.nationAtchVoList[0].extension : ‘etc’ }}
{{ result.nttSj }}
- {{ result.parntsBbsCtgryNm }}
- {{ result.bbsCtgryNm }}
{{ (result.nationAtchVoList && result.nationAtchVoList.length > 0 && [‘pdf’,’cad’, ‘zip’].includes(result.nationAtchVoList[0].extension?.toLowerCase())) ? result.nationAtchVoList[0].extension : ‘etc’ }}
{{ result.nttSj }}Выбор языка
Скачать версию
Файлы для скачивания
Файлы для скачиванияФайлы для скачивания
Файлы для скачивания
Файлы для скачивания
Файлы для скачиванияПредварительный просмотр
Предварительный просмотр
Используется вместе с
-
BEST
Fiber Optic Units
Оптоволоконные устройства серий FT/GT, FD/GD, FL/GL представлены линейкой устройств с различными технологиями обнаружения (на пересечение луча, рефлекторный, конвергентный), 9 типами наконечников (резьбовые, цилиндрические, плоские, L-профиль, пластиковые, прямоугольные, из нержавеющей стали, U-образные, барьерного исполнения), 5 типами кабелей (стандартные, гибкие, ударопрочные, термостойкие, устойчивые в вакуумной среде); устройства этих серий можно использоваться в различных средах.
-
SPA Серия
Универсальные импульсные источники питания серии SPA обеспечивают эффективное преобразование мощности и стабильное питание с минимальными помехами и пульсациями. Доступны модели с разными выходными напряжениями (5, 12 и 32 В пост. тока) и выходной мощностью (30, 50, 75 и 100 Вт), что позволяет использовать эти устройства в различных системах. Устройства серии SPA также оснащены контурами защиты от перегрузки по току, короткого замыкания, перегрева и перегрузки по напряжению.
