РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА

254

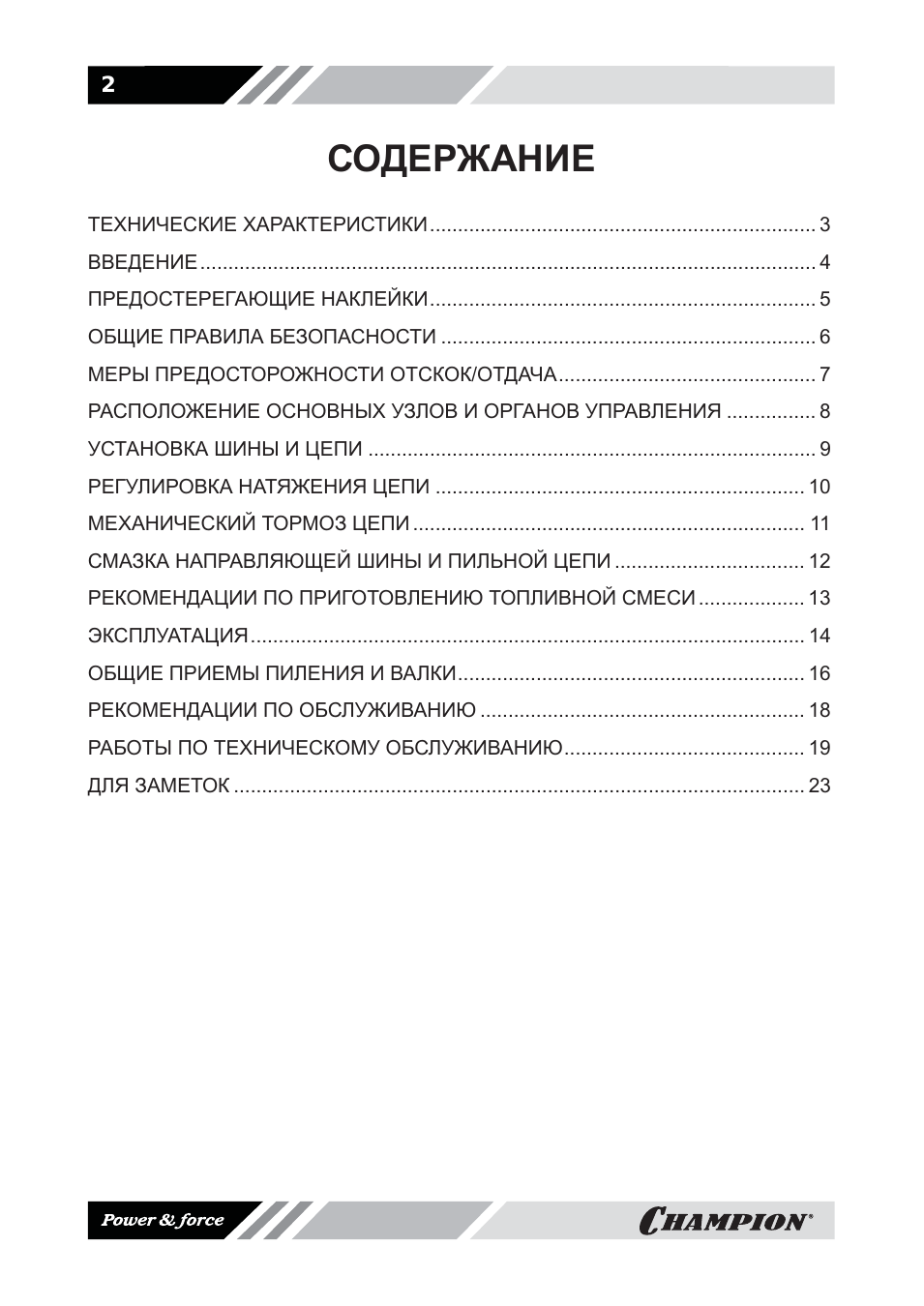

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………… 3

ВВЕДЕНИЕ ……………………………………………………………………………………………….. 4

ПРЕДОСТЕРЕГАЮЩИЕ НАКЛЕЙКИ …………………………………………………………… 5

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ …………………………………………………………. 6

МЕРЫ ПРЕДОСТОРОЖНОСТИ ОТСКОК/ОТДАЧА ………………………………………. 7

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ ……………. 8

УСТАНОВКА ШИНЫ И ЦЕПИ …………………………………………………………………….. 9

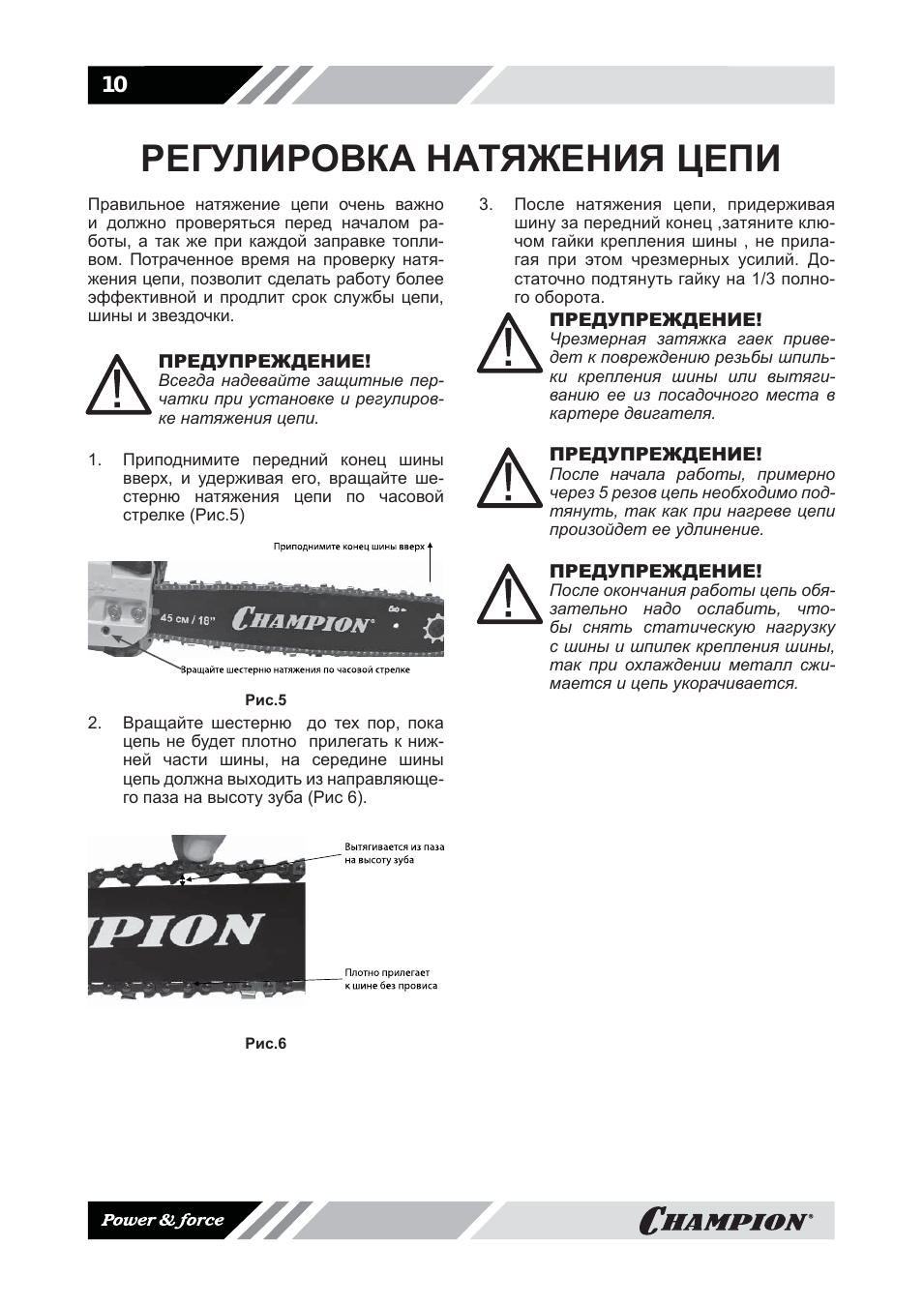

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ ………………………………………………………… 10

МЕХАНИЧЕСКИЙ ТОРМОЗ ЦЕПИ ……………………………………………………………. 11

СМАЗКА НАПРАВЛЯЮЩЕЙ ШИНЫ И ПИЛЬНОЙ ЦЕПИ ……………………………. 12

РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ ТОПЛИВНОЙ СМЕСИ ………………. 13

ЭКСПЛУАТАЦИЯ ……………………………………………………………………………………… 14

ОБЩИЕ ПРИЕМЫ ПИЛЕНИЯ И ВАЛКИ …………………………………………………….. 16

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ …………………………………………………. 18

РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ……………………………………. 19

ДЛЯ ЗАМЕТОК ………………………………………………………………………………………… 23

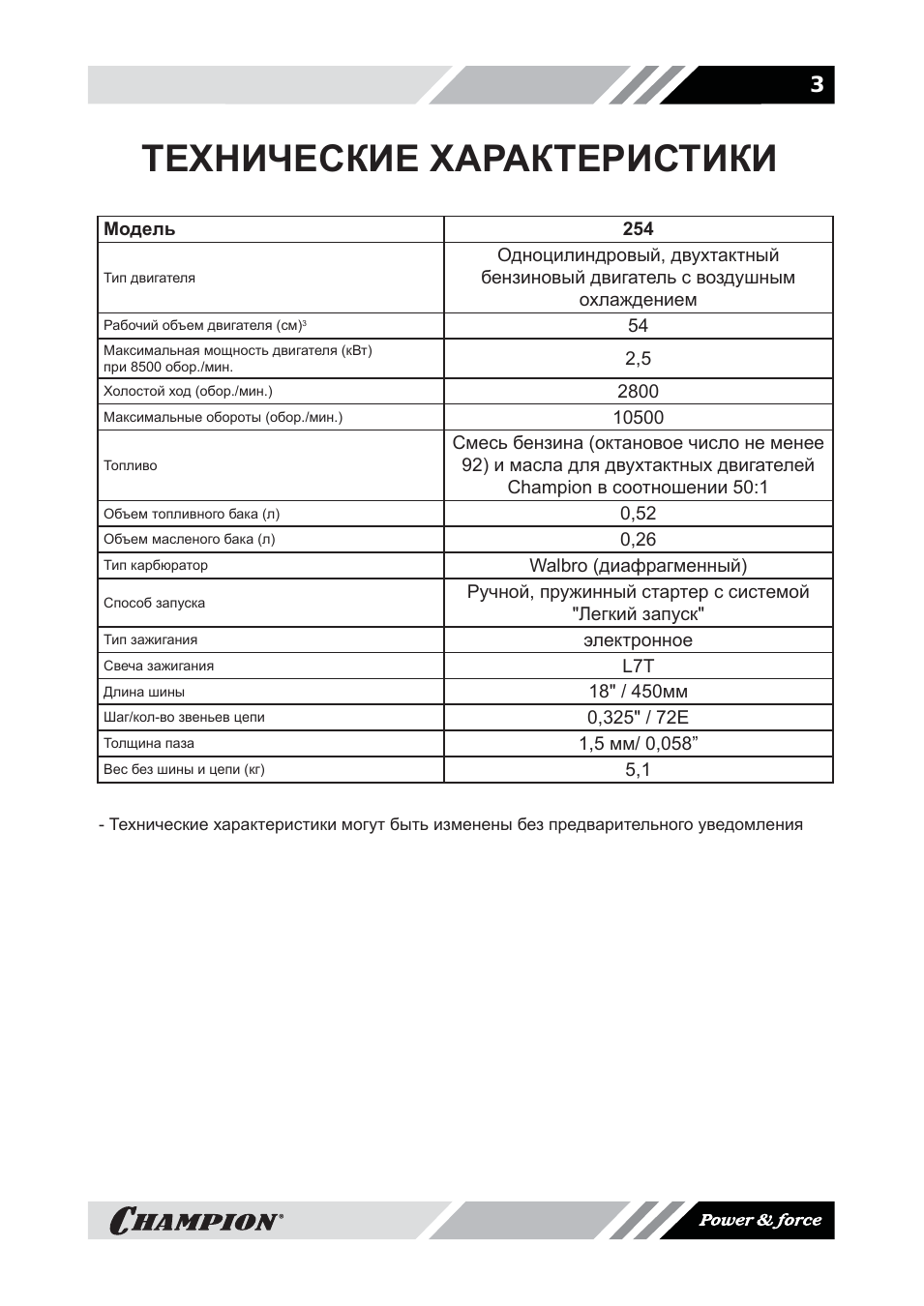

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

254

Тип двигателя

Одноцилиндровый, двухтактный

бензиновый двигатель с воздушным

охлаждением

Рабочий объем двигателя (см)

Максимальная мощность двигателя (кВт)
при 8500 обор./мин.

2,5

Холостой ход (обор./мин.)

2800

Максимальные обороты (обор./мин.)

10500

Топливо

Смесь бензина (октановое число не менее

92) и масла для двухтактных двигателей

Champion в соотношении 50:1

Объем топливного бака (л)

0,52

Объем масленого бака (л)

0,26

Тип карбюратор

Walbro (диафрагменный)

Способ запуска

Ручной, пружинный стартер с системой

«Легкий запуск»

Тип зажигания

электронное

Свеча зажигания

L7T

Длина шины

18″ / 450мм

Шаг/кол-во звеньев цепи

0,325″ / 72E

Толщина паза

1,5 мм/ 0,058”

Вес без шины и цепи (кг)

5,1

— Технические характеристики могут быть изменены без предварительного уведомления

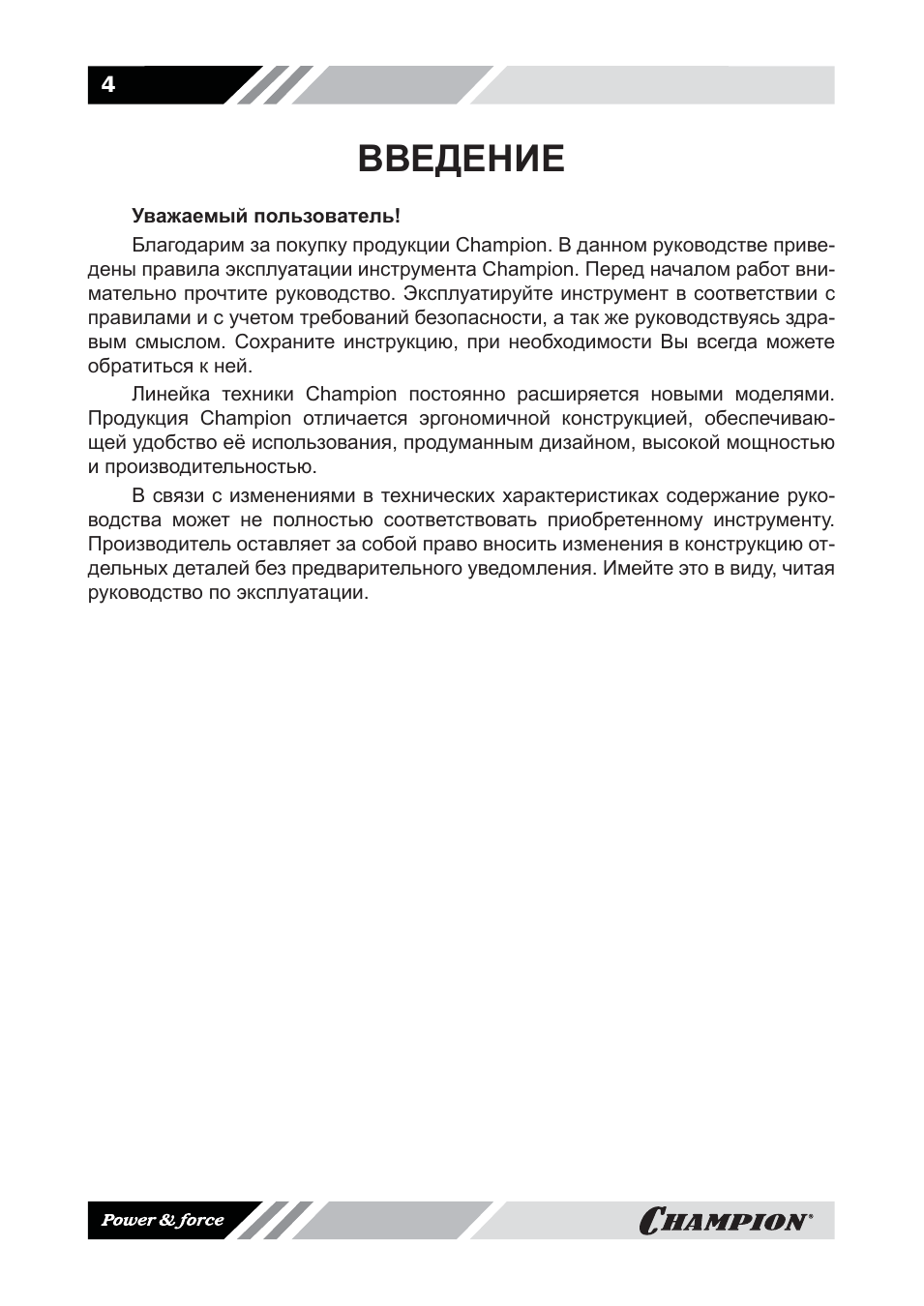

ВВЕДЕНИЕ

Уважаемый пользователь!
Благодарим за покупку продукции Champion. В данном руководстве приве-

дены правила эксплуатации инструмента Champion. Перед началом работ вни-
мательно прочтите руководство. Эксплуатируйте инструмент в соответствии с
правилами и с учетом требований безопасности, а так же руководствуясь здра-
вым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете
обратиться к ней.

Линейка техники Champion постоянно расширяется новыми моделями.

Продукция Champion отличается эргономичной конструкцией, обеспечиваю-
щей удобство её использования, продуманным дизайном, высокой мощностью
и производительностью.

В связи с изменениями в технических характеристиках содержание руко-

водства может не полностью соответствовать приобретенному инструменту.
Производитель оставляет за собой право вносить изменения в конструкцию от-
дельных деталей без предварительного уведомления. Имейте это в виду, читая
руководство по эксплуатации.

ПРЕДОСТЕРЕГАЮЩИЕ НАКЛЕЙКИ

Прочтите инструкцию по эксплуатации

перед началом работы.

Не работайте в дождь и снег.

Рекомендуется при работе одевать

специальную защитную одежду, кото-

рая снижает вероятность травм.

Предупреждение! Опасность!

При работе пилой надевайте защитные

очки, чтобы защитить глаза, заглушки

для ушей(беруши) или наушники, что-

бы защитить органы слуха. Надевайте

защитную каску, если есть опасность

падения предметов и ушиба головы.

Остерегайтесь отскока!

Используйте нескользящие перчатки

для работы с цепной пилой, чтобы за-

щитить ваши руки.

При работе держите пилу дву-

мя руками.

ПРЕДУПРЕЖДЕНИЕ!

Поскольку пила является инструментом для пиления древесины с высокой скоростью вра-

щения пильной цепи, должны быть предприняты специальные меры предосторожности

для того, чтобы снизить вероятность возникновения несчастных случаев. Беспечность

или неправильное использование бензопилы может стать причиной серьезных травм. Про-

чтите эту инструкцию перед использованием и неукоснительно соблюдайте.

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

1. НЕ работайте цепной пилой одной рукой!

Последствиями работы одной рукой мо-

гут стать серьезные травмы оператора,

помощников и окружающих. Цепная пила

предназначена для работы двумя руками.

2. НЕ работайте цепной пилой, если Вы

устали, находитесь под воздействием

наркотиков, алкоголя или лекарствен-

ных препаратов.

3. Работайте в защитных очках, защитной

обуви, плотно облегающей одежде, за-

щитных перчатках и защитном шлеме.

4. Будьте осторожны при обращении с то-

пливом. Прежде чем запустить двига-

тель, во избежание пожара, отойдите с

пилой как минимум на 3 метра от места

заправки топливом

5. НЕ позволяйте никому подходить к Вам

во время запуска двигателя и при пиле-

нии. Не допускайте в рабочую зону по-

сторонних лиц и животных.

6. Не начинайте пилить, не очистив рабо-

чую зону, не заняв устойчивое положе-

ние и не определив беспрепятственный

путь на случай эвакуации.

7. При работающем двигателе пила явля-

ется источником высокой опасности —

соблюдайте предельную осторожность.

8. Перед запуском двигателя убедитесь,

что пильная цепь не соприкасается с по-

сторонними предметами.

9. Переносите пилу с выключенным двига-

телем, крышкой шины к ноге, шиной на-

зад, предварительно надев на шину за-

щитный чехол.

10. Не используйте пилу, которая неисправ-

на, ненадлежащим образом отрегулирова-

на, собрана не полностью или ненадежно.

Убедитесь, что пильная цепь прекращает

вращаться при активации тормоза

11. Прежде чем поставить пилу на землю,

выключайте двигатель.

12. При спиливании тонких деревьев и веток

соблюдайте особенную осторожность,

т.к. может произойти зажатие пильной

цепи, отскок пилы, потеря равновесия.

13. При обрезке зажатых и напряженных ве-

ток и сучьев будьте готовы к тому, что

они могут отскочить после ослабления

натяжения.

14. Рукоятки пилы должны быть сухими, чи-

стыми и без следов масла и топлива.

15. Работайте с цепной пилой только на от-

крытом воздухе или в хорошо проветри-

ваемом помещении.

16. При работах на высоте всегда исполь-

зуйте подъемную платформу. Запреща-

ется работать на лестнице, на дереве,

в неустойчивом положении, на высоте

выше уровня плеча, одной рукой.

17. Техническое обслуживание пилы, дол-

жен производить только квалифициро-

ванный специалист в авторизирован-

ном сервисном центре, кроме работ, ко-

торые описаны в разделе «Техническое

обслуживание» настоящей инструкции.

18. При транспортировке используйте соот-

ветствующий защитный чехол на шину.

19. Не работайте вашей пилой возле огне-

опасных жидкостей или газов, вне зави-

симости от того, где вы находитесь, в по-

мещении или на улице. Результатом мо-

жет быть взрыв и/или пожар.

20. Не заправляйте топливный и масляный

бак при работающем двигателе.

21. ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ ПО НА-

ЗНАЧЕНИЮ – только для резки древеси-

ны. Не используйте пилу для того, чтобы

резать пластмассу, пенобетон и любые

другие не деревянные материалы

22. Работайте в перчатках и следите, чтобы

руки были теплыми. При длительной ра-

боте с цепной пилой под воздействием

вибрации может развиться синдром бе-

лых пальцев. Работа в перчатках и кон-

троль за теплотой рук снижают риск раз-

вития синдрома белых пальцев. При по-

явлении симптомов этого заболевания

сразу же обратитесь к врачу.

ПРИМЕЧАНИЕ:

Эти модели бензопил предназначе-

ны для нечастого использования в

домашнем или приусадебном хозяй-

стве в таких общих областях применения,

как расчистка зарослей кустарника, обрезка

ветвей, распиливание дров и т. д. Эти бен-

зопилы не предназначены для профессио-

нального либо интенсивного использования

в течении длительного времени.

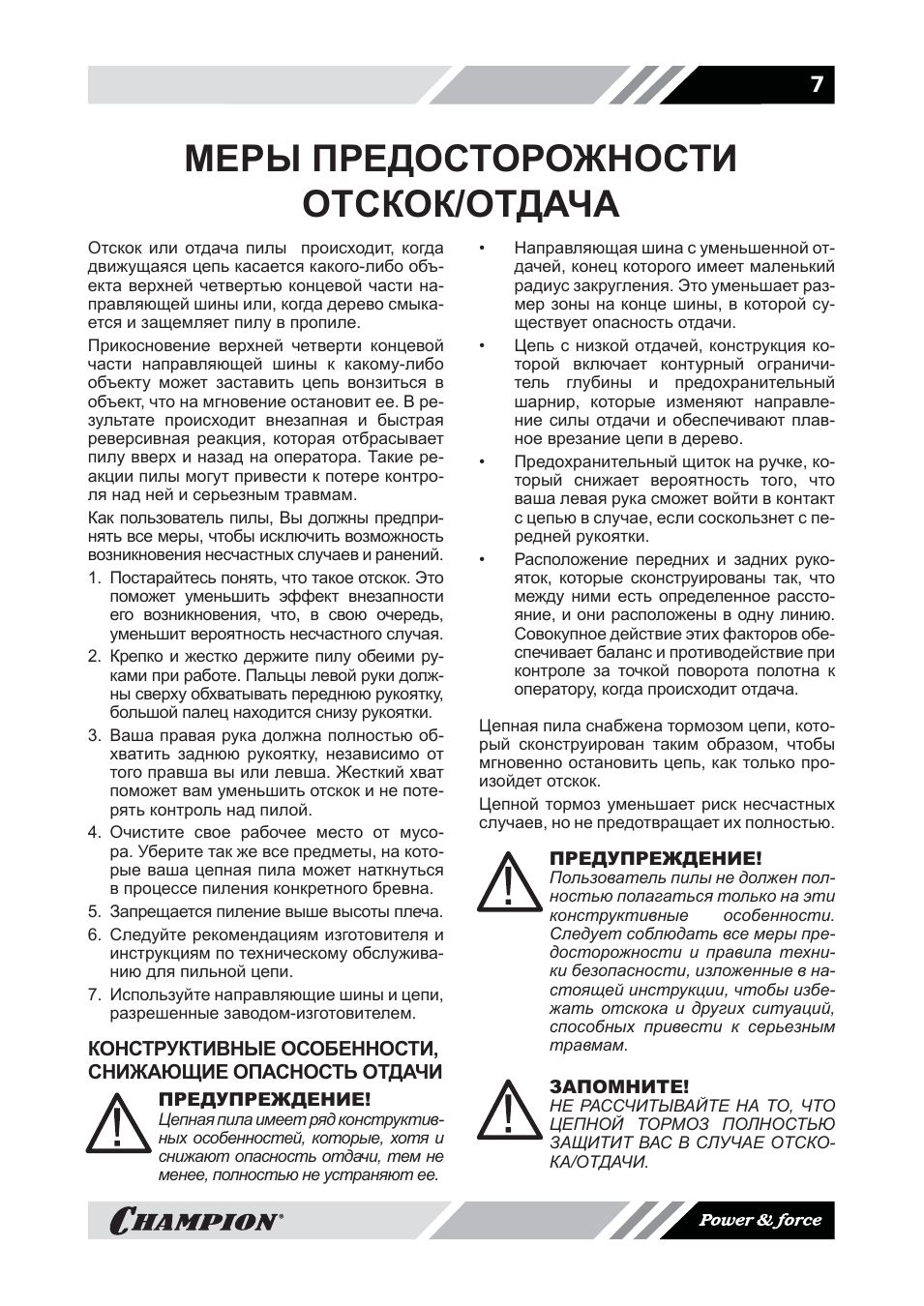

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОТСКОК/ОТДАЧА

Отскок или отдача пилы происходит, когда

движущаяся цепь касается какого-либо объ-

екта верхней четвертью концевой части на-

правляющей шины или, когда дерево смыка-

ется и защемляет пилу в пропиле.
Прикосновение верхней четверти концевой

части направляющей шины к какому-либо

объекту может заставить цепь вонзиться в

объект, что на мгновение остановит ее. В ре-

зультате происходит внезапная и быстрая

реверсивная реакция, которая отбрасывает

пилу вверх и назад на оператора. Такие ре-

акции пилы могут привести к потере контро-

ля над ней и серьезным травмам.
Как пользователь пилы, Вы должны предпри-

нять все меры, чтобы исключить возможность

возникновения несчастных случаев и ранений.
1. Постарайтесь понять, что такое отскок. Это

поможет уменьшить эффект внезапности

его возникновения, что, в свою очередь,

уменьшит вероятность несчастного случая.

2. Крепко и жестко держите пилу обеими ру-

ками при работе. Пальцы левой руки долж-

ны сверху обхватывать переднюю рукоятку,

большой палец находится снизу рукоятки.

3. Ваша правая рука должна полностью об-

хватить заднюю рукоятку, независимо от

того правша вы или левша. Жесткий хват

поможет вам уменьшить отскок и не поте-

рять контроль над пилой.

4. Очистите свое рабочее место от мусо-

ра. Уберите так же все предметы, на кото-

рые ваша цепная пила может наткнуться

в процессе пиления конкретного бревна.

5. Запрещается пиление выше высоты плеча.
6. Следуйте рекомендациям изготовителя и

инструкциям по техническому обслужива-

нию для пильной цепи.

7. Используйте направляющие шины и цепи,

разрешенные заводом-изготовителем.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ,
СНИЖАЮЩИЕ ОПАСНОСТЬ ОТДАЧИ

ПРЕДУПРЕЖДЕНИЕ!

Цепная пила имеет ряд конструктив-

ных особенностей, которые, хотя и

снижают опасность отдачи, тем не

менее, полностью не устраняют ее.

•

Направляющая шина с уменьшенной от-

дачей, конец которого имеет маленький

радиус закругления. Это уменьшает раз-

мер зоны на конце шины, в которой су-

ществует опасность отдачи.

•

Цепь с низкой отдачей, конструкция ко-

торой включает контурный ограничи-

тель глубины и предохранительный

шарнир, которые изменяют направле-

ние силы отдачи и обеспечивают плав-

ное врезание цепи в дерево.

•

Предохранительный щиток на ручке, ко-

торый снижает вероятность того, что

ваша левая рука сможет войти в контакт

с цепью в случае, если соскользнет с пе-

редней рукоятки.

•

Расположение передних и задних руко-

яток, которые сконструированы так, что

между ними есть определенное рассто-

яние, и они расположены в одну линию.

Совокупное действие этих факторов обе-

спечивает баланс и противодействие при

контроле за точкой поворота полотна к

оператору, когда происходит отдача.

Цепная пила снабжена тормозом цепи, кото-

рый сконструирован таким образом, чтобы

мгновенно остановить цепь, как только про-

изойдет отскок.
Цепной тормоз уменьшает риск несчастных

случаев, но не предотвращает их полностью.

ПРЕДУПРЕЖДЕНИЕ!

Пользователь пилы не должен пол-

ностью полагаться только на эти

конструктивные

особенности.

Следует соблюдать все меры пре-

досторожности и правила техни-

ки безопасности, изложенные в на-

стоящей инструкции, чтобы избе-

жать отскока и других ситуаций,

способных привести к серьезным

травмам.

ЗАПОМНИТЕ!

НЕ РАССЧИТЫВАЙТЕ НА ТО, ЧТО

ЦЕПНОЙ ТОРМОЗ ПОЛНОСТЬЮ

ЗАЩИТИТ ВАС В СЛУЧАЕ ОТСКО-

КА/ОТДАЧИ.

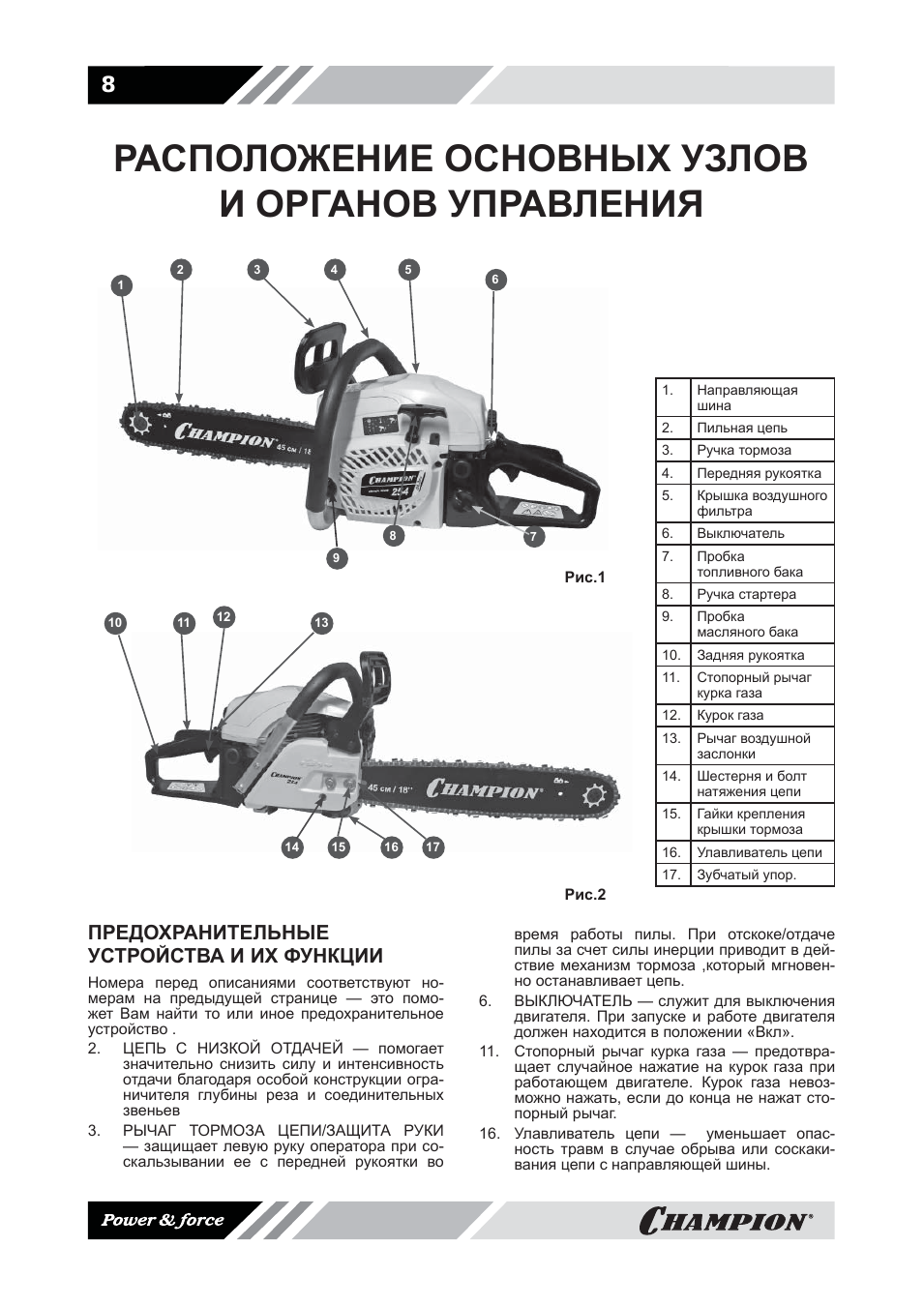

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

ПРЕДОХРАНИТЕЛЬНЫЕ
УСТРОЙСТВА И ИХ ФУНКЦИИ

Номера перед описаниями соответствуют но-

мерам на предыдущей странице — это помо-

жет Вам найти то или иное предохранительное

устройство .
2. ЦЕПЬ С НИЗКОЙ ОТДАЧЕЙ — помогает

значительно снизить силу и интенсивность

отдачи благодаря особой конструкции огра-

ничителя глубины реза и соединительных

звеньев

3. РЫЧАГ ТОРМОЗА ЦЕПИ/ЗАЩИТА РУКИ

— защищает левую руку оператора при со-

скальзывании ее с передней рукоятки во

время работы пилы. При отскоке/отдаче

пилы за счет силы инерции приводит в дей-

ствие механизм тормоза ,который мгновен-

но останавливает цепь.

6. ВЫКЛЮЧАТЕЛЬ — служит для выключения

двигателя. При запуске и работе двигателя

должен находится в положении «Вкл».

11. Стопорный рычаг курка газа — предотвра-

щает случайное нажатие на курок газа при

работающем двигателе. Курок газа невоз-

можно нажать, если до конца не нажат сто-

порный рычаг.

16. Улавливатель цепи — уменьшает опас-

ность травм в случае обрыва или соскаки-

вания цепи с направляющей шины.

Направляющая

шина

Пильная цепь

Ручка тормоза

Передняя рукоятка

Крышка воздушного

фильтра

Выключатель

Пробка

топливного бака

Ручка стартера

Пробка

масляного бака

10.

Задняя рукоятка

11.

Стопорный рычаг

курка газа

12. Курок газа
13.

Рычаг воздушной

заслонки

14.

Шестерня и болт

натяжения цепи

15.

Гайки крепления

крышки тормоза

16. Улавливатель цепи
17. Зубчатый упор.

Рис.2

Рис.1

Расположение основных узлов и органов управления, Предохранительные устройства и их функции

УСТАНОВКА ШИНЫ И ЦЕПИ

ПРЕДУПРЕЖДЕНИЕ!

Для работы используйте шины и

цепи рекомендованные заводом-

изготовителем для данной моде-

ли бензопилы.

Рис.3

1. Перед установкой шины и цепи убеди-

тесь в том, что тормоз цепи находится в

расторможенном положении. Для этого

потяните ручку тормоза на себя в сторо-

ну передней рукоятки до щелчка.(рис.3)

2. Ослабьте гайки и используя отвертку,

крутите шестерню натяжения цепи (14)

против часовой стрелки до тех пор , пока

палец натяжения цепи не выкрутится в

крайнее левое положение.

2. Удалите гайки крепления крышки шины

и снимите крышку. Для снятия крышки

при этом может потребоваться неболь-

шое усилие.

ЗАПОМНИТЕ!

Удалите из под крышки пластмас-

совый фиксатор (если предусмо-

трен конструкцией). Фиксатор

предназначен только для транс-

портировки пилы.

4. Установите шину на шпильки как показа-

но на Рис.4.

5. Поместите цепь на зубья цепного коле-

са (B),расположенного позади сцепле-

ния (C). Удостоверьтесь в правильном

положении цепи на звездочке.(рис. 4).

Установите цепь на шине таким обра-

зом , чтобы зубья цепи своими режущи-

ми кромками были расположены вперед

по ходу движения цепи, т.е. по часовой

стрелке.

Рис.4

6. Установите на место крышку тормоза

цепи и рукой закрутите гайки крепления

крышки.

ПРЕДУПРЕЖДЕНИЕ!

При установке крышки следите за

тем, чтобы палец натяжения цепи

точно вошел в отверстие для на-

тяжения цепи на шине.

7. Прокрутите вручную цепь на шине и

убедитесь, что цепь плотно легла на зу-

бья звездочки и в направляющий паз на

шине.

8. Отрегулируйте натяжение цепи.( см.

раздел «Регулировка натяжения цепи»)

9. После окончательной регулировки затя-

ните гайки крепления крышки шины.

Открутите гайки

РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ

Правильное натяжение цепи очень важно

и должно проверяться перед началом ра-

боты, а так же при каждой заправке топли-

вом. Потраченное время на проверку натя-

жения цепи, позволит сделать работу более

эффективной и продлит срок службы цепи,

шины и звездочки.

ПРЕДУПРЕЖДЕНИЕ!

Всегда надевайте защитные пер-

чатки при установке и регулиров-

ке натяжения цепи.

1. Приподнимите передний конец шины

вверх, и удерживая его, вращайте ше-

стерню натяжения цепи по часовой

стрелке (Рис.5)

Рис.5

2. Вращайте шестерню до тех пор, пока

цепь не будет плотно прилегать к ниж-

ней части шины, на середине шины

цепь должна выходить из направляюще-

го паза на высоту зуба (Рис 6).

Рис.6

3. После натяжения цепи, придерживая

шину за передний конец ,затяните клю-

чом гайки крепления шины , не прила-

гая при этом чрезмерных усилий. До-

статочно подтянуть гайку на 1/3 полно-

го оборота.

ПРЕДУПРЕЖДЕНИЕ!

Чрезмерная затяжка гаек приве-

дет к повреждению резьбы шпиль-

ки крепления шины или вытяги-

ванию ее из посадочного места в

картере двигателя.

ПРЕДУПРЕЖДЕНИЕ!

После начала работы, примерно

через 5 резов цепь необходимо под-

тянуть, так как при нагреве цепи

произойдет ее удлинение.

ПРЕДУПРЕЖДЕНИЕ!

После окончания работы цепь обя-

зательно надо ослабить, что-

бы снять статическую нагрузку

с шины и шпилек крепления шины,

так при охлаждении металл сжи-

мается и цепь укорачивается.
