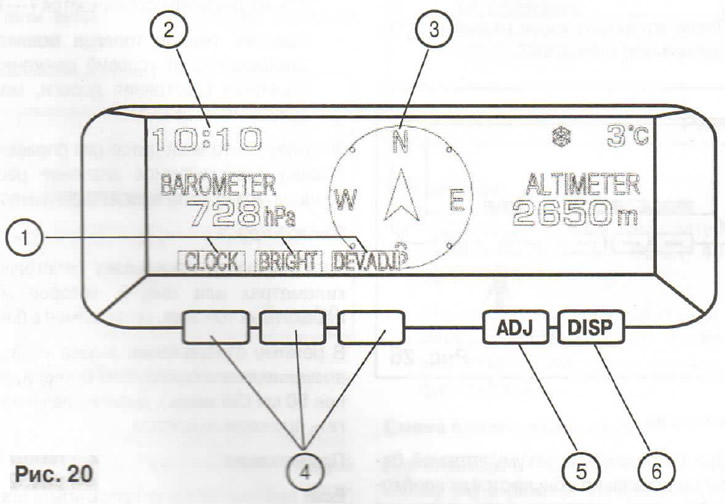

Бортовой компьютер митсубиси л200 инструкция

1. Указатели присвоенных в данный момент времени функций кнопок (поз. 4 — функциональных кнопок). В этом режиме отображается то, какое действие вызовет нажатие на данную кнопку в выбранном режиме функциональности

2. Цифровые часы

3. Электронный компас: показывает направление движения автомобиля

4. Функциональные кнопки

5. Кнопка ADJ: эта кнопка используется для регулировки яркости дисплея, для установки даты и времени и для выбора языка сообщений

6. Кнопка DISP: нажатием этой кнопки выбирается отображаемый параметр

При повороте ключа зажигания в положение АСС дисплей включается автоматически.

Примечание: использование беспроводных устройств, таких как радиостанции и мобильные телефоны, рядом с монитором может вызывать временное затемнение экрана и неверное показание компаса.

Если положить в отсек монитора сотовый телефон, работа телефона может ухудшиться.

В некоторых случаях могут проявляться следующие свойства жидкокристаллического дисплея.

Появление небольших черных пятен, мерцание красного, синего и зеленого цвета.
В холодную погоду экран темнеет или становится красным, изображение движется медленно.
Яркость дисплея изменяется в зависимости от угла зрения.

Все эти явления не являются признаками неисправности дисплея.

Изменение режима дисплея

Нажатием кнопки DISP (6) (см. рис. 20) осуществляется последовательное переключение режимов 1-4.

Режимы:

1. Информация маршрутного компьютера.
2. Климатические данные.
3. Информация об аудиосистеме.
4. Дата и время.

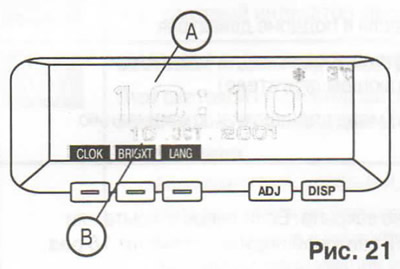

Режим 4: дата и время

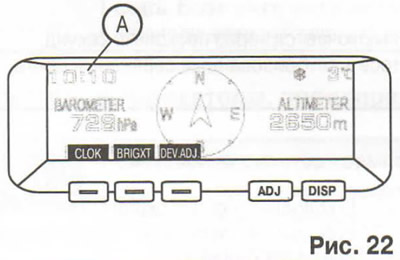

В этом режиме на дисплее отображаются время (А) и дата (В).

Если выбран режим отображения другого параметра (не «Дата и время»), в верхнем левом углу отображается только время (А).

Настройка даты и времени

Настройка цифровых часов может осуществляться в следующих режимах.

На автомобилях, оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: в автоматическом и ручном режимах.
На автомобилях, не оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: только в ручном режиме.

Автоматический режим (для автомобилей с оригинальной аудиосистемой MITSUBISHI MOTORS)

В автоматическом режиме местное время устанавливается автоматически по сигналам от местных станций RDS. В этом режиме на дисплее аудиосистемы в правом нижнем высвечивается символ СТ (местное время передается с сигналом RDS).

Ручной режим настройки:

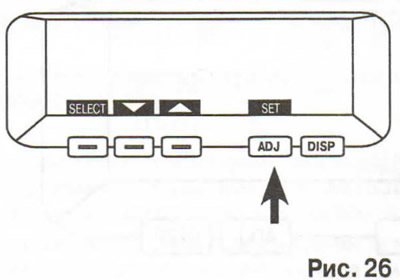

1. Нажмите кнопку ADJ (5) (см. рис. 20). При этом на дисплее появятся новые обозначения функциональных кнопок.

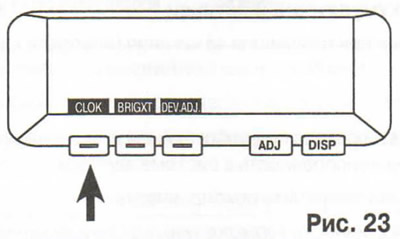

2. Нажмите кнопку CLOCK (стрелка) (см. рис. 23).

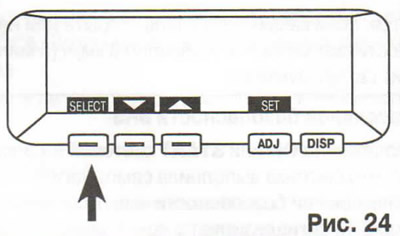

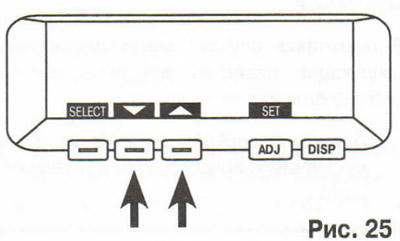

3. Для перехода к настройке месяца, числа, года, часов и минут нажимайте функциональную кнопку SELECT. При каждом нажатии SELECT происходит переход от часов к минутам, секундам, числу, месяцу и году.

Если нажать и удерживать кнопку SELECT более 1 сек, система переключится в режим быстрого перехода вперед. При выборе секунд на дисплее автоматически отображается 0 секунд.

4. Установка нужного значения производится нажатием функциональных кнопок или . Если нажать и удерживать кнопку или более 1 сек, значение начнет изменяться быстрее.

5. После установки часов нажмите функциональную кнопку SET.

Примечание При отсоединении аккумуляторной батареи показания обнуляются, и необходимо вновь настроить часы, повторив операции, описанные выше.

Режим 1: информация маршрутного компьютера

Маршрутный компьютер отображает следующую информацию.

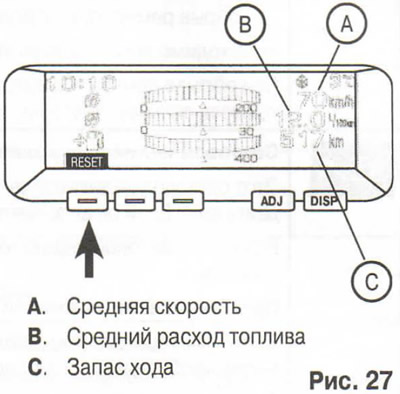

Средняя скорость движения/средний расход топлива

Эти параметры отображают среднюю скорость движения (в километрах в час или милях в час) и средний расход топлива (в л/100 км или км/л) с момента последнего обнуления показаний.

Обнулите показания в тот момент, с которого требуется начать измерение, и средний расход топлива будет отсчитываться с этого момента.

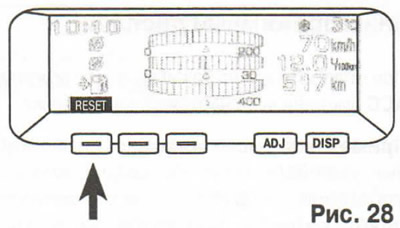

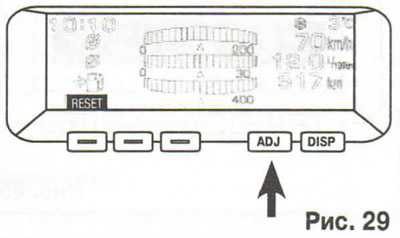

Для обнуления показаний нажмите функциональную кнопку RESET.

Примечания:

Если система не может рассчитать определенное значение средней скорости, на дисплее отображается «— км».

Средний расход топлива меняется в зависимости от условий движения автомобиля (состояния дороги, манеры вождения и т.д.).

Этот параметр выводится для справки, поскольку отображаемое значение расхода топлива может отличаться от фактического.

Запас хода

Этот параметр показывает расстояние (в километрах или милях), которое можно проехать на топливе, оставшемся в баке.

В режиме отображения запаса хода, если значение этого показателя становится менее 50 км (30 миль), дисплей начинает мигать оранжевым цветом.

Примечание: Если система не может рассчитать определенное значение запаса хода, на дисплее отображается «— км».

Запас хода постоянно меняется в зависимости от условий движения, манеры вождения и других взаимосвязанных факторов. Соответственно, значение может использоваться лишь для справки. Рекомендуется заправить топливо сразу после того, как на панели приборов загорится лампа низкого уровня топлива.

Отображаемый запас хода рассчитывается по данным о расходе топлива. После отсоединения аккумуляторной батареи данные о расходе топлива стираются из памяти, что уменьшает точность расчетов, производимых системой.

При остановке автомобиля на уклоне отображаемая величина запаса хода может изменяться случайным образом. Это происходит из-за перемещения топлива в баке на уклоне и не является признаком неисправности.

Заправка небольшого количества топлива

После заправки топлива значение запаса хода будет рассчитано вновь.

Однако, если будет заправлено небольшое количество топлива (не более 25 л), правильное обновление данных о запасе хода невозможно.

В этом случае для получения верных данных выполните следующее.

1. В окне информации маршрутного компьютера нажмите кнопку Adj, чтобы получить доступ к дополнительным функциям кнопок.

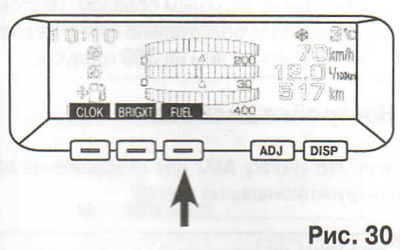

2. Нажмите функциональную кнопку FUEL, и данные о запасе хода будут рассчитаны вновь, о чем сообщит звуковой сигнал.

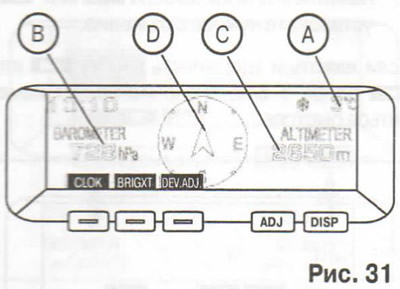

Режим 2: климатические и навигационные данные

В окне климатических данный отображаются: температура окружающего воздуха (А), атмосферное давление В высота над уровнем моря (С) и электронный компас (D).

Температура окружающего воздуха

Отображает температуру окружающего воздуха при движении автомобиля.

Если температура воздуха становится ниже примерно 3°C (37°F), раздается предупреждающий сигнал, и в течение примерно 10 сек на дисплее мигает предупреждающий символ (А).

Внимание: в таких условиях, даже если этот символ и не мигает, существует опасность образования гололеда, поэтому вести автомобиль следует осторожно.

Даже если на дисплее отображаются другие параметры (не климатические), температура окружающего воздуха отображается в правом верхнем углу экрана.

Примечания:

Пределы измерения температуры наружного воздуха — от — 44°C (-40°F) до 50°C (122°F).

Под влиянием условий движения, окружающих условий и т.д. отображаемая температура может отличаться от фактической.

Смена единиц измерения

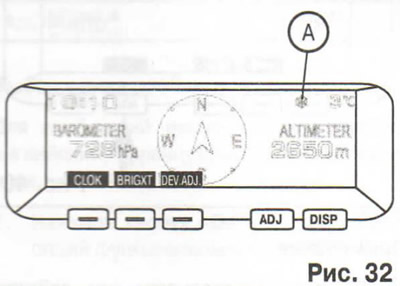

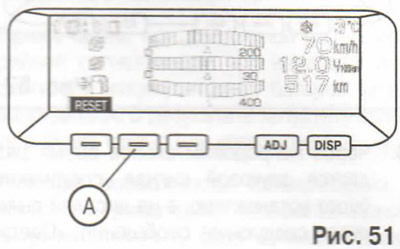

Для перехода от°C к°F и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 сек.

Показывает атмосферное давление в месте нахождения автомобиля.

Примечание. Точность показаний барометра: 2 гПа.

Альтиметр

Показывает высоту над уровнем моря в месте нахождения автомобиля.

Примечания:

Точность показаний альтиметра составляет 50 м (200 футов). Если автомобиль находится ниже уровня моря, альтиметр показывает 0 м (0 футов).

Принцип работы альтиметра основана изменении атмосферного давления. Это означает, что на его работу влияют изменения погоды и другие условия, а его показания могут отличаться от реальной высоты.

Колебания атмосферного давления могут приводить к изменению показаний, даже если автомобиль в это время стоит на месте. Это не является признаком неисправности системы.

Смена единиц измерения

Для перевода единиц измерения альтиметра из метров в футы и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 сек.

Электронный компас

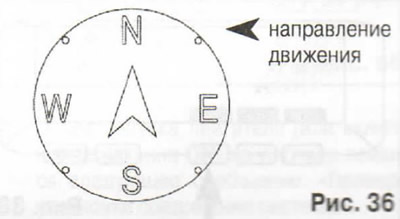

Компас показывает направление движения автомобиля по одному из 8 азимутов.

Компас реагирует на магнитное поле Земли, поэтому он может показывать неверное направление в плотном транспортном потоке, а также в местах (или вблизи их), где на линии магнитного поля Земли накладываются помехи:

автостоянки, расположенные в зданиях и подвалах;
автомагистрали, подземные кабели;
зоны над линиями метрополитена;
трансформаторные станции;
зоны вдоль железных дорог.

В этих случаях верные показания компаса восстанавливаются после того, как автомобиль возвращается в место, где магнитное поле Земли не искажается помехами.

Не устанавливайте на автомобиль багажники для лыж, антенны и т.п., которые крепятся магнитами. Это будет влиять на показания компаса.

Установка магнитного склонения

Склонение — это разница между географическим севером (направлением на географический северный полюс) и направлением, которое показывает стрелка компаса. Поскольку склонение различно в разных местах, его необходимо устанавливать вновь в каждом регионе. В противном случае компас будет показывать неверное направление.

Установка склонения осуществляется следующим образом.

Примечания:

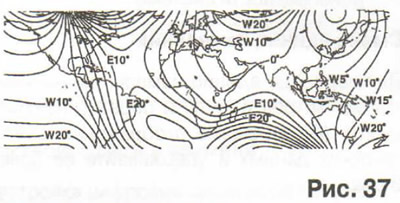

Склонение различается в разных регионах; его примерное распределение показано на рисунке.

Магнитное склонение можно устанавливать с шагом в 5 градусов, от 20 градусов на запад (W20) до 20 градусов на восток (Е20).

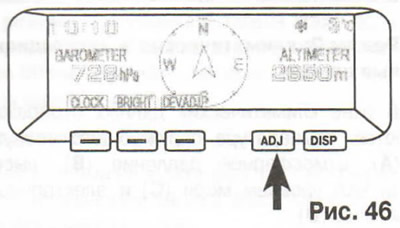

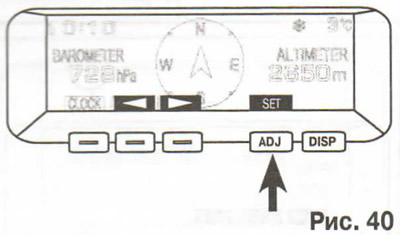

В режиме отображения климатической информации нажмите кнопку ADJ, чтобы отобразить кнопки выбора. Примерно через 10 сек показания автоматически исчезнут, если не будет нажата ни одна кнопка.

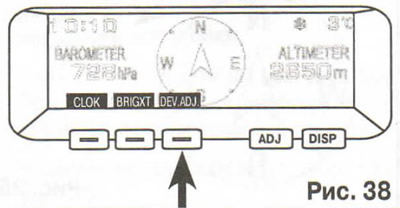

1. Нажатием кнопок выберете DEV.ADJ.

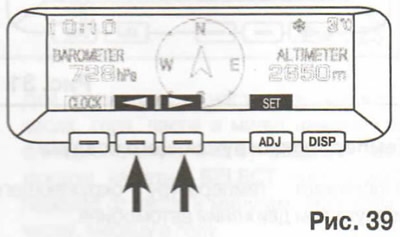

2. Нажатием кнопок выбора или установите нужное склонение.

Если нажать и удерживать кнопку или более 1 сек, значение начнет изменяться быстрее.

3 . После установки склонения нажмите функциональную кнопку SET.

Примечание. В целях безопасности эти действия разрешается выполнять, если скорость автомобиля не превышает 3 км/ч (2 мили в час).

Настройка компаса

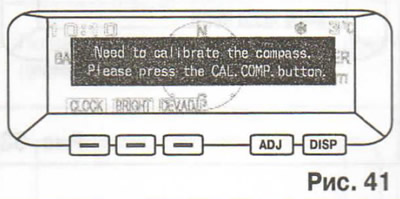

Обычно настройка компаса происходит автоматически при движении автомобиля. Однако, если требуется вмешательство человека, на дисплее в течение примерно 7 сек высвечивается сообщение об этом, а указатель направления начинает мигать. В этом случае необходимо настроить компас следующим образом.

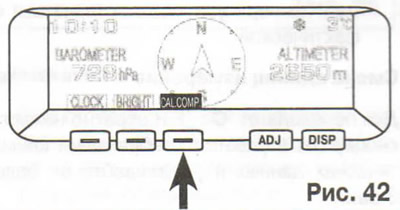

1. Нажимая кнопки выбора, выберите CAL.COMP.

2. На безопасной открытой площадке, где нет зданий и других автомобилей, медленно разверните автомобиль на 360 градусов (сделайте полный круг).

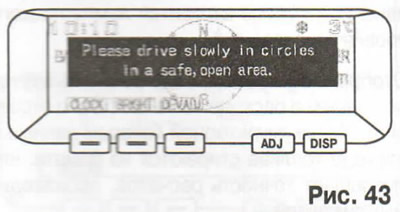

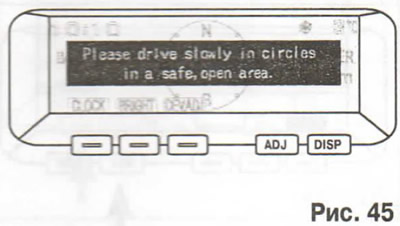

На дисплее появится предупреждающая надпись: «Пожалуйста, ведите автомобиль по кругу осторожно, выбрав для этого безопасную открытую площадку».

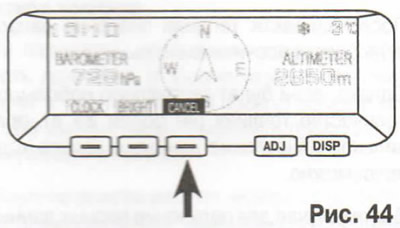

Примечание. Когда на дисплее появится надпись CANCEL, нажмите функциональную кнопку CANCEL, чтобы закончить калибровку и вернуться к отображению климатической информации.

3. При этом регулировка завершится автоматически, а на дисплее появится надпись «Completed the calibration» «Окончание процесса настройки компаса».

Примечание. Если остановить автомобиль на середине разворота и вернуть в исходное положение задним ходом, может также появиться сообщение «Completed the calibration», хотя настройка и не была завершена должным образом. Поэтому автомобиль обязательно нужно развернуть не менее чем на 360 градусов.

Настройка дисплея

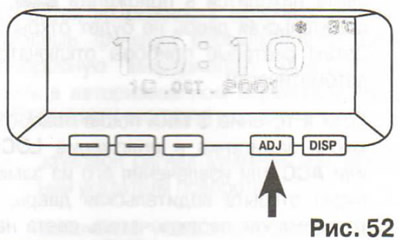

Нажмите кнопку ADJ для отображения опций функциональных кнопок.

Через 10 сек дисплей автоматически вернется в прежний режим, если не будет нажата ни одна кнопка.

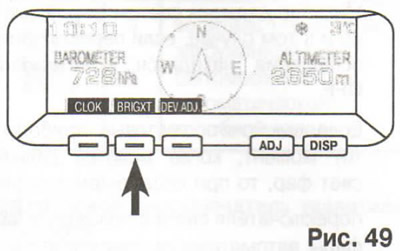

Регулировка яркости дисплея

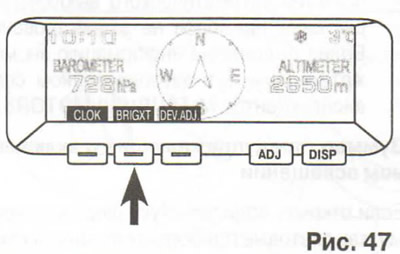

3. Нажмите кнопку BRIGHT.

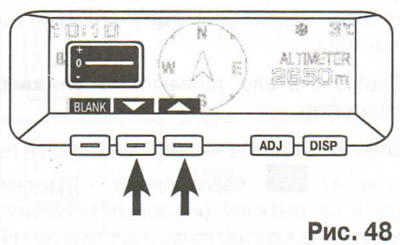

2. Нажимая функциональные кнопки или , установите желаемую яркость.

При нажатии на кнопку яркость дисплея увеличивается.

При нажатии на кнопку яркость дисплея уменьшается.

3. Примерно через 30 сек после завершения регулировки дисплей вернется в прежний режим показаний, если не будет нажата ни одна кнопка.

Примечания:

Можно установить яркость дисплея по отдельности для случаев, когда световые приборы включены и выключены.

Если не нажимать ни одну кнопку, то примерно через 30 сек дисплей возвращается в прежний режим показаний.

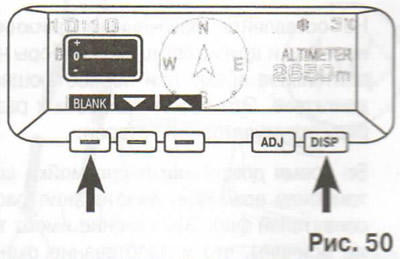

Выключение дисплея

3. Нажмите кнопку BRIGHT.

2. Чтобы выключить дисплей, нажмите функциональную кнопку BLANK. Чтобы вновь включить дисплей, нажмите кнопку DISP.

Выбор единиц измерения

На заводе в качестве единиц измерения устанавливаются км/ч, л/300 км км и м.

Режим	Единица измерения
Средняя скорость	км/ч	миль в час	км/ч	км/ч
Средний расход топлива	л/100 км	миль/галлон	км/л	л/100 км
Запас хода	км	мили	км	км
Альтиметр	м	футы	м	м

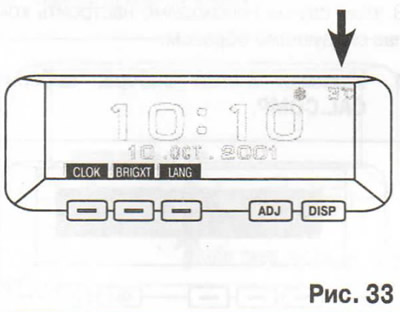

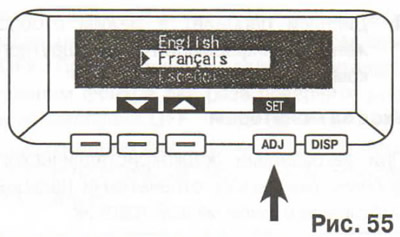

Выбор языка сообщений дисплея

Для сообщений дисплея можно выбрать английский, французский или испанский язык.

3. Нажмите кнопку ADJ для отображения опций функциональных кнопок.

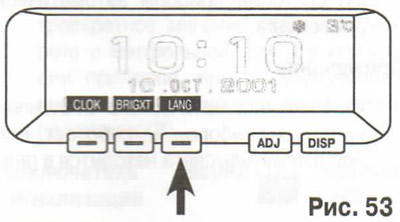

2. Нажмите кнопку LANG.

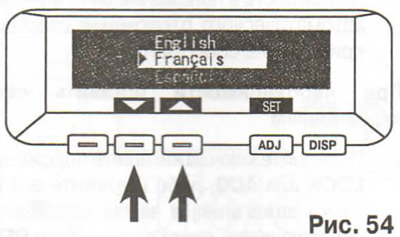

3. Нужный язык устанавливается нажатием функциональных кнопок или .

4. После выбора языка нажмите функциональную кнопку SET.

Если вы хотите выбрать другие единицы измерения, нажмите кнопку (А) и удерживайте ее более 3 сек. При этом единицы измерения изменятся следующим образом.

Примечание. В целях безопасности производить настройки разрешается только на стоянке.

При отсоединении аккумуляторной батареи

После отсоединения аккумуляторной батареи данные, хранящиеся в памяти, могут быть стерты. В этом случае действуйте следующим образом.

Проверка питания системы

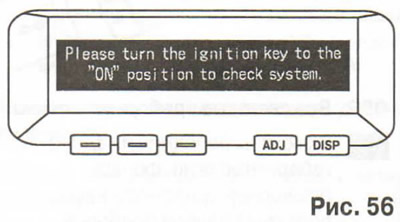

Если данные стерлись из памяти, при повороте ключа зажигания в положение АСС на дисплее появится следующее сообщение. При этом необходимо выполнить следующее.

1. Запустите двигатель (или поверните ключ зажигания в положение ON).

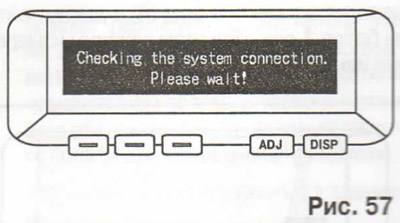

2. После запуска двигателя (или включения зажигания ON) на дисплее появится следующее сообщение: «Проверка установки соединения системы».

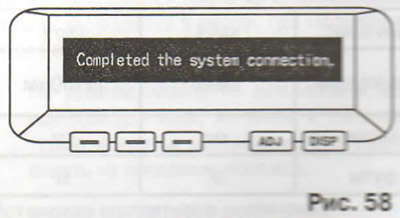

3. Через непродолжительное время раздастся звуковой сигнал, соединение будет установлено, а на дисплей выведется следующее сообщение: «Соединение системы установлено».

4. Дисплей перейдет в режим отображения информации маршрутного компьютера.

Уход за монитором

При загрязнении жидкокриссталического дисплея (например, отпечатки пальцев) протрите его сухой мягкой тряпкой.

Примечание. Не пользуйтесь влажной тряпкой или абразивными чистящими средствами — это может повредить дисплей.

Источник

4. МНОГОРЕЖИМНЫЙ ДИСПЛЕЙ*

ВНИМАНИЕ
Прежде чем запустить двигатель на длительное время убедитесь, что автомобиль стоит в хорошо проветриваемом месте, чтобы избежать скопления ядовитых газов в салоне автомобиля и вокруг него.ВНИМАНИЕ
— Водитель не должен работать с дисплеем во время движения.
— Прежде чем начать работать с системой, остановите автомобиль в безопасном месте.

При повороте ключа зажигания в положение АСС дисплей включается автоматически.

ПРИМЕЧАНИЕ:
Если положить в отсек монитора сотовый телефон, работа монитора может ухудшиться. Это не является признаком неисправности системы.
Использование беспроводных устройств, таких как радиостанции и мобильные телефоны, рядом с монитором может вызывать следующие явления. Это не является признаком неисправности системы:
— Экран временно затемняется.
— Компас может показывать неверное направление.
— В некоторых обстоятельствах могут проявляться следующие свойства жидкокристаллического дисплея, не являющиеся признаками неисправности системы.
— Появление небольших черных пятен, мерцание красного, синего и зеленого цвета.
— В холодную погоду экран темнеет или становится красным, изображение движется медленно.
— Яркость дисплея изменяется в зависимости от угла зрения.

1. Отображение функциональных кнопок (в этом режиме отображаются опции, доступные с помощью функциональных кнопок); 2. Цифровые часы; 3. Электронный компас (показывает направление движения автомобиля); 4. Функциональные кнопки (для выбора опций, отображаемых на дисплее, нажимайте соответствующие кнопки); 5. Кнопка ADJ (эта кнопка используется для регулировки яркости дисплея, для установки даты и времени и для выбора языка сообщений); 6. Кнопка DISP (нажатием этой кнопки выбирается отображаемый параметр).

Нажатием кнопки DISP осуществляется последовательное переключение режимов 1-4.

Изменение режима дисплея Mitsubishi L200

1. Информация маршрутного компьютера; 2. Климатические данные; 3. Информация об аудиосистеме; 4. Дата и время.

В этом режиме на дисплее отображаются время (А) и дата (В).

Настройка даты и времени Mitsubishi L200

Настройка цифровых часов может осуществляться в следующих режимах:

— На автомобилях, оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: в автоматическом и ручном режимах.

— На автомобилях, не оснащенных оригинальной аудиосистемой MITSUBISHI MOTORS: только в ручном режиме.

АВТОМАТИЧЕСКИЙ РЕЖИМ (ДЛЯ АВТОМОБИЛЕЙ С ОРИГИНАЛЬНОЙ АУДИОСИСТЕМОЙ MITSUBISHI MOTORS)

В автоматическом режиме местное время устанавливается автоматически по сигналам от местных станций RDS. В этом режиме на дисплее аудиосистемы горит символ СТ (А) (местное время передается с сигналом RDS).

— Настраивать дату и время можно, только остановив автомобиль в месте, где разрешена остановка и стоянка.

В ручной режим можно также войти, если при использовании автоматического режима отображается неверное время, потому что ближайшие радиостанции, передающие сигнал RDS, находятся в другом часовом поясе.

Чтобы настроить время вручную, действуйте следующим образом:

1. Нажмите кнопку ADJ.

ПРИМЕЧАНИЕ:
— В целях безопасности настраивать дату и время можно при скорости движения, не превышающей 3 км/ч (2 мили в час).

2. Нажмите кнопку CLOCK.

Если нажимать кнопку SELECT более одной секунды, система переключится в режим быстрого перехода вперед. При выборе секунд на дисплее автоматически отображается 0 секунд.

4. Установка нужного значения производится нажатием функциональных кнопок ▲ или ▼. Если нажимать кнопку ▲ или ▼ более 1 секунды, значение начнет быстро изменяться.

5. После установки часов нажмите функциональную кнопку SET.

ПРИМЕЧАНИЕ:
— При отсоединении аккумуляторной батареи данные в памяти стираются. После отсоединения аккумуляторной батареи необходимо вновь настроить часы, повторив операции.

ИНФОРМАЦИЯ МАРШРУТНОГО КОМПЬЮТЕРА

Маршрутный компьютер отображает следующую информацию.

СРЕДНЯЯ СКОРОСТЬ ДВИЖЕНИЯ/ СРЕДНИЙ РАСХОД ТОПЛИВА

Эти параметры отображают среднюю скорость движения (в км/ч или милях в час) и средний расход топлива (в л/100 км или км/л) с момента последнего обнуления показаний. Обнулите показания в тот момент, с которого требуется начать измерение, и средний расход топлива будет отсчитываться с этого момента.

Для обнуления показаний нажмите функциональную кнопку RESET.

ПРИМЕЧАНИЕ:
— Если система не может рассчитать определенное значение средней скорости, на дисплее отображается «— км».
— Средний расход топлива меняется в зависимости от условий движения автомобиля (состояния дороги, манеры вождения и т.д.).
Этот параметр выводится для справки, поскольку отображаемое значение расхода топлива может отличаться от фактического.

ПРИМЕЧАНИЕ:
— Если система не может рассчитать определенное значение запаса хода, на дисплее отображается «— км».
— Запас хода постоянно меняется в зависимости от условий движения, манеры вождения и других взаимосвязанных факторов. Соответственно, значение может использоваться лишь для справки. Рекомендуется заправить топливо сразу после того, как на панели приборов загорится лампа низкого уровня топлива.
— Отображаемый запас хода рассчитывается по данным о расходе топлива. После отсоединения аккумуляторной батареи данные о расходе топлива стираются из памяти, что уменьшает точность расчетов, производимых системой.
— При остановке автомобиля на уклоне отображаемая величина запаса хода может изменяться случайным образом. Это происходит из-за перемещения топлива в баке на уклоне и не является признаком неисправности.

ЗАПРАВКА НЕБОЛЬШОГО КОЛИЧЕСТВА ТОПЛИВА

После заправки топлива значение запаса хода будет рассчитано вновь. Однако если будет заправлено небольшое количество топлива (не более 25 л) правильное обновление данных о запасе хода невозможно.

В этом случае для получения верных данных выполните следующее:

1. В окне информации маршрутного компьютера нажмите кнопку ADJ, чтобы получить доступ к дополнительным функциям функциональных кнопок.

В окне климатических данных отображаются: температура окружающего воздуха (А), атмосферное давление (В), высота над уровнем моря (С) и электронный компас (D).

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА

Отображает температуру окружающего воздуха при движении автомобиля.

Если температура воздуха становится ниже примерно 3°С (37°F), раздается предупреждающий сигнал, и в течение примерно 10 секунд на дисплее мигает предупреждающий символ (А).

ВНИМАНИЕ
В таких условиях, даже если этот символ и не мигает, существует опасность образования гололеда, поэтому вести автомобиль следует осторожно.
Даже если на дисплее отображаются другие параметры (не климатические), температура окружающего воздуха отображается в правом верхнем углу экрана.

ПРИМЕЧАНИЕ:
— Пределы измерения температуры наружного воздуха — от -40С (-40°F) до 50 С (122Т).
— Под влиянием условий движения, окружающих условий и т. д. отображаемая температура может отличаться от фактической.

Для перехода от °С к °F и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 секунд.

Показывает атмосферное давление в месте нахождения автомобиля.

ПРИМЕЧАНИЕ:
— Точность показаний барометра: 2 гПа.

Показывает высоту над уровнем моря в месте нахождения автомобиля.

ПРИМЕЧАНИЕ:
— Точность показаний альтиметра составляет 50 м (200 футов).
Если автомобиль находится ниже уровня моря, альтиметр показывает 0 м (0 футов).
— Принцип работы альтиметра основан на изменении атмосферного давления. Это означает, что на его работу влияют изменения погоды и другие условия, а его показания могут отличаться от реальной высоты.
— Колебания атмосферного давления могут приводить к изменению показаний, даже если автомобиль в это время стоит на месте. Это не является признаком неисправности системы.

Для перевода единиц измерения альтиметра из метров в футы и обратно нажмите кнопку (А) в режиме отображения климатических данных и удерживайте ее более 3 секунд.

Компас показывает направление движения автомобиля по одному из 8 азимутов.

ПРИМЕЧАНИЕ:
Компас реагирует на магнитное поле Земли, поэтому он может показывать неверное направление в плотном транспортном потоке, а также в местах (или вблизи их), где на линии магнитного поля Земли накладываются помехи:
— Автостоянки, расположенные в зданиях и подвалах;
— Автомагистрали, подземные кабели;
— Зоны над линиями метрополитена;
— Трансформаторные станции;
— Зоны вдоль железных дорог.
В этих случаях верные показания компаса восстанавливаются после того, как автомобиль возвращается в место, где магнитное поле Земли не искажается помехами.
— Не устанавливайте на автомобиль багажники для лыж, антенны и т. п., которые крепятся магнитами. Это будет влиять на показания компаса.

УСТАНОВКА МАГНИТНОГО СКЛОНЕНИЯ

Установка склонения осуществляется следующим образом:

ПРИМЕЧАНИЕ:
— Склонение различается в разных регионах; его примерное распределение показано на рисунке.
— Магнитное склонение можно устанавливать с шагом в 5 градусов, от20 градусов на запад (W20) до 20 градусов на восток (Е20).

В режиме отображения климатической информации нажмите кнопку ADJ, чтобы отобразить кнопки выбора. Примерно через 10 секунд показания автоматически исчезнут, если не будет нажата ни одна кнопка.

1. Нажатием кнопок выберете DEV.ADJ.

2. Нажатием кнопок выбора ◄ или ► установите нужное склонение.

Если нажимать кнопку ◄ или ► более 1 секунды, значение начнет быстро изменяться.

3. После установки склонения нажмите функциональную кнопку SET.

ПРИМЕЧАНИЕ:
В целях безопасности эти действия разрешается выполнять, если скорость автомобиля не превышает 3 км/ч (2 мили в час).

Обычно настройка компаса происходит автоматически при движении автомобиля. Однако если требуется вмешательство человека, на дисплее в течение примерно 7 секунд высвечивается сообщение об этом, а указатель направления начинает мигать. В этом случае необходимо настроить компас следующим образом.

1. Нажимая кнопки выбора, выберите CAL.COMP.

ПРИМЕЧАНИЕ:
Когда на дисплее появится надпись CANCEL, нажмите функциональную кнопку CANCEL, чтобы закончить калибровку и вернуться к отображению климатической информации.

3. При этом регулировка завершится автоматически, а на дисплее появится надпись «Completed the calibration».

ПРИМЕЧАНИЕ:
Если остановить автомобиль на середине разворота и вернуть в исходное положение задним ходом, может также появиться сообщение «Completed the calibration», хотя настройка и не была завершена должным образом. Поэтому автомобиль обязательно нужно развернуть не менее чем на 360 градусов.

Нажмите кнопку ADJ для отображения опций функциональных кнопок.

Через 10 секунд дисплей автоматически вернется в прежний режим, если не будет нажата ни одна кнопка.

РЕГУЛИРОВКА ЯРКОСТИ ДИСПЛЕЯ

1. Нажмите кнопку BRIGHT.

2. Нажимая функциональные кнопки ▼ или ▲, установите желаемую яркость.

При нажатии на кнопку ▲ яркость дисплея увеличивается. При нажатии на кнопку ▼ яркость дисплея уменьшается.

3. Примерно через 10 секунд после завершения регулировки дисплей вернется в прежний режим показаний, если не будет нажата ни одна кнопка.

ПРИМЕЧАНИЕ:
— Можно установить яркость дисплея по отдельности для случаев, когда световые приборы включены и выключены.
— Если не нажимать ни одну кнопку, то примерно через 10 секунд дисплей возвращается в прежний режим показаний.

На заводе в качестве единиц измерения устанавливаются км/ч, л/100 км, км и м. Если Вы хотите выбрать другие единицы измерения, нажмите кнопку (А) и удерживайте ее более 3 секунд. При этом единицы измерения изменятся следующим образом:

Режим	Единица измерения
Средняя скорость	км/ч -> миль в час -> км/ч -> км/ч
Средний расход топлива	л/100 км -> миль/галлон -> км/л -> л/100 км
Запас хода	км -> мили -> км -> км
Альтиметр	м -> футы -> м -> м

ВЫБОР ЯЗЫКА СООБЩЕНИЙ ДИСПЛЕЯ

Для сообщений дисплея можно выбрать английский, французский или испанский язык.

1. Нажмите кнопку ADJ для отображения опций функциональных кнопок.

Выбор языка сообщений дисплея Mitsubishi L200

2. Нажмите кнопку LANG.

3. Нужный язык устанавливается нажатием функциональных кнопок ▼ или ▲.

4. После выбора языка нажмите функциональную кнопку SET.

ПРИМЕЧАНИЕ:
В целях безопасности производить настройки разрешается только на стоянке.

ПРИ ОТСОЕДИНЕНИИ АККУМУЛЯТОРНОЙ БАТАРЕИ

Если данные стерлись из памяти, при повороте ключа зажигания в положение АСС на дисплее появится следующее сообщение.

Проверка питания системы Mitsubishi L200

При этом необходимо выполнить следующее.

1. Запустите двигатель (или поверните ключ зажигания в положение ON).

2. После запуска двигателя (или включения зажигания ON) на дисплее появится следующее сообщение.

3. Через непродолжительное время раздастся звуковой сигнал, соединение будет установлено, а на дисплей выведется следующее сообщение.

4. Дисплей перейдет в режим отображения информации маршрутного компьютера.

При загрязнении жидкокристаллического дисплея (например, отпечатками пальцев) протрите его сухой мягкой тряпкой.

ПРИМЕЧАНИЕ:
Не пользуйтесь влажной тряпкой или абразивными чистящими средствами — это может повредить дисплей.

Источник

1. Тахометр; 2. Спидометр; 3. Указатель уровня топлива; 4. Одометр/счетчик суточного пробега; 5. Кнопка сброса показаний счетчика суточного пробега/регулятор подсветки панели приборов*; 6. Указатель температуры охлаждающей жидкости

1. Тахометр; 2. Спидометр; 3. Указатель уровня топлива; 4. Одометр и счетчик суточного пробега; 4а. Указатель положения селектора передач, одометр и счетчик суточного пробега; 5. Кнопка сброса показаний счетчика суточного пробега/регулятор подсветки панели приборов; 6. Указатель температуры охлаждающей жидкости; 7. Спидометр со шкалой в км/час (km/h) и в милях в час (МРН)

Тахометр

Тахометр указывает частоту вращения коленчатого вала двигателя (об/ мин). Тахометр позволяет выбрать более экономичный режим движения и предупреждает о достижении чрезмерно высоких оборотов двигателя.

Внимание: во время движения не допускайте, чтобы стрелка тахометра заходила красную зону (превышение частоты вращения двигателя).

Одометр и счетчик суточного пробега

При повороте ключа зажигания в положение ON включаются одометр и счетчик суточного пробега.

Одометр показывает общий пробег автомобиля.

Счетчик суточного пробега показывает расстояние, пройденное в течение отдельной поездки или за определенный период времени.

Прибор может отображать два показания счетчика: TRIP (А) и (В).

Показание TRIP (А) можно использовать для измерения расстояния, пройденного с начала текущей поездки.

В то же время показание TRIP (В) можно использовать для измерения пробега от предыдущего сброса показаний.

При кратковременном (менее 1 сек) нажатии на кнопку сброса показаний счетчика суточного пробега (С) происходит переключение его показаний между TRIP (А) и (В).

Сброс показаний счетчика суточного пробега

Для сброса показаний счетчика на ноль нажмите на кнопку сброса (С) и удерживайте ее более 1 сек. Сбрасывается показание по текущему отсчету, отображаемое в данный момент, т.е., если на дисплее отображается отсчет пробега (A) TRIP (А), то будет сброшено только значение пробега А.

Примечание: максимальная значение пробега, отображаемое для отсчетов по типу (А) и (В), составляет 999,9 км;

Примечание: при отсоединении аккумуляторной батареи на длительное время память счетчиков суточного пробега (А) и (В) очищается — и на дисплее отображается ноль.

Указатель уровня топлива

При включенном зажигании указатель уровня топлива показывает количество топлива в баке. Заправочная емкость топливного бака — 75 л.

Стрелка (А) напоминает, что лючок горловины топливного бака находится на левой стороне автомобиля (см. рис. 15).

Примечание: при полном израсходовании топлива из топливного бака автомобилей с дизельным двигателем бывает трудно запустить двигатель после заправки. Это происходит из-за попадания воздуха в систему подачи топлива. Старайтесь не допускать полного расходования топлива.

Световой индикатор низкого уровня топлива

Световой индикатор (А) загорается, если в баке осталось мало топлива (примерно 11 л).

Примечание: возможно ложное включение этой лампы на уклонах или поворотах из-за перемещения топлива в баке.

Внимание: не рекомендуется ездить при минимальном количестве топлива в баке, так как это может привести к попаданию воздуха в систему питания, что повлечет за собой необходимость удаления воздуха из системы.

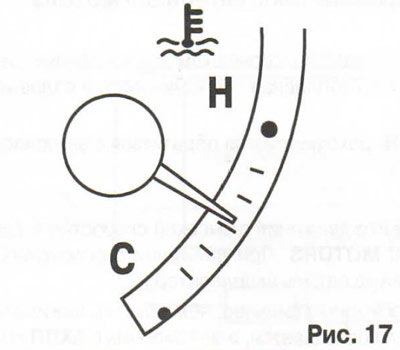

Указатель температуры охлаждающей жидкости

Этот прибор показывает температуру жидкости в системе охлаждения двигателя при включенном зажигании (ON).

Если при работающем двигателе стрелка указателя заходит в зону Н, это свидетельствует о возможном перегреве двигателя. Немедленно остановите автомобиль в безопасном месте, выясните причину и примите соответствующие меры к устранению.

Во время движения следите, чтобы температура ОЖ находилась в нормальных пределах.

Регулятор яркости подсветки приборов

Яркость подсветки можно регулировать реостатом при включенных фарах или габаритных огнях.

Регулировка яркости подсветки комбинации приборов, центрального многофункционального дисплея, панелей управления аудиосистемой, отопителем (кондиционером) и т.д. производится вращением ручки.

Источник

Не смог найти полный комплект скриншотов настроек и точки подключения к панели приборов, решил сделать запись для базы знаний.
Покупал бортовик БУ, через некоторое время стала пропадать связь с машиной. Связь появлялась после убавления яркости экрана на минимум. Поменял стабилизатор напряжения на LD1084V33, как пишут в разных источниках, ничего не изменилось. В результате поменял все конденсаторы на основной плате и неисправность ушла.

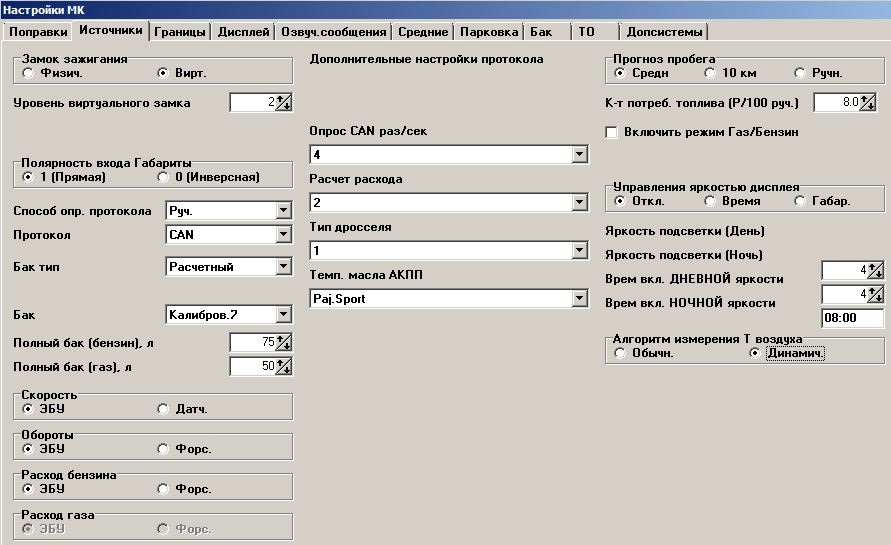

Вкладки:

Источники

Если иногда у вас пропадает связь с бортовиком, то надо увеличить «Уровень виртуального замка» до трёх.

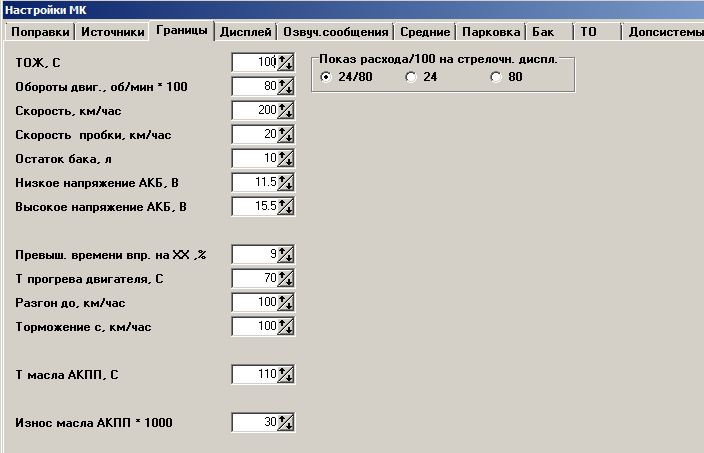

Границы

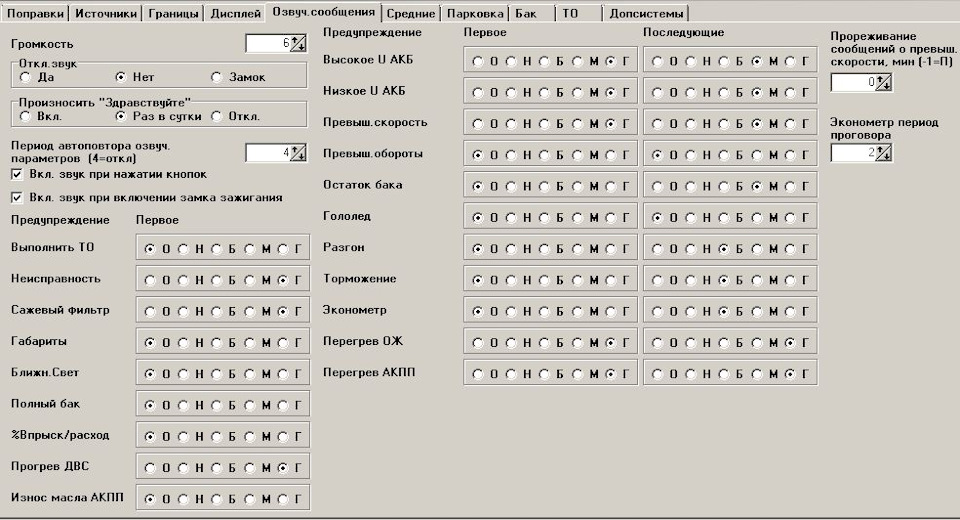

Озвуч. сообщения

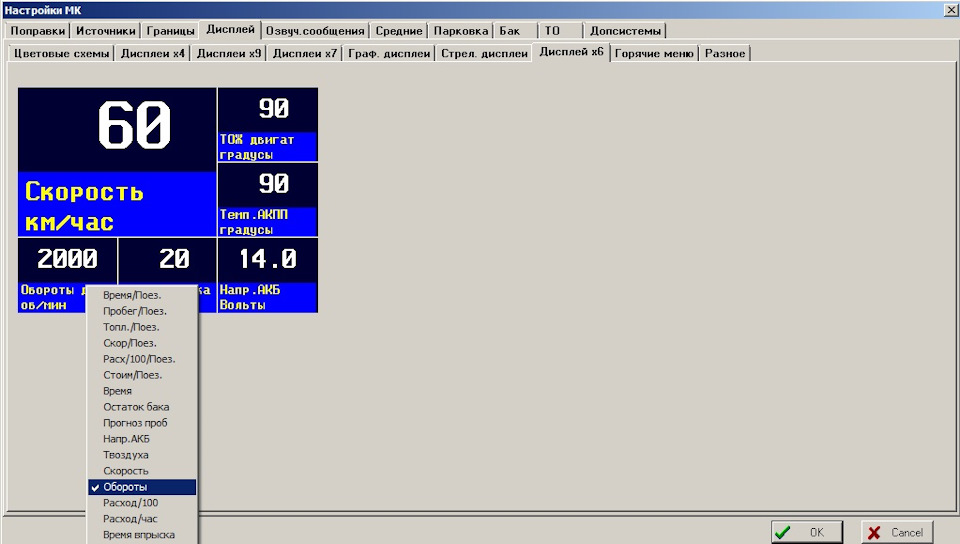

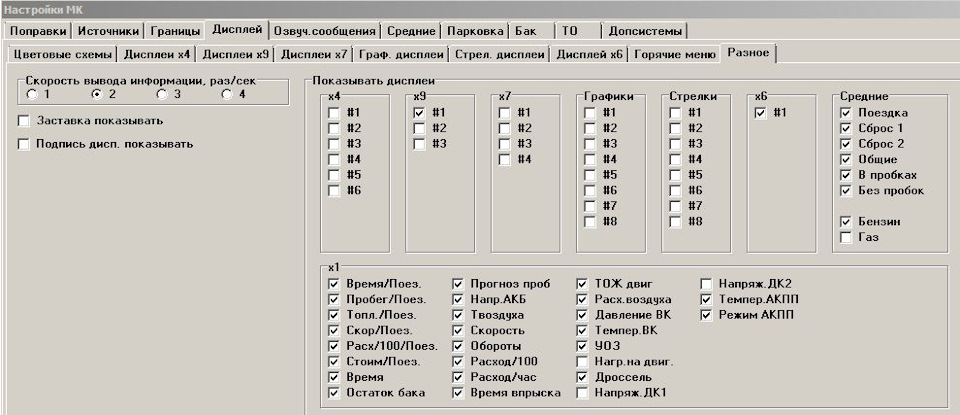

Дисплей — доп. вкладка Дисплей х6, правой кнопкой мыши выбираем нужный параметр отображения

Вывод данных на дисплей №9

Отключил лишние дисплеи…иначе слишком много надо нажимать кнопок.

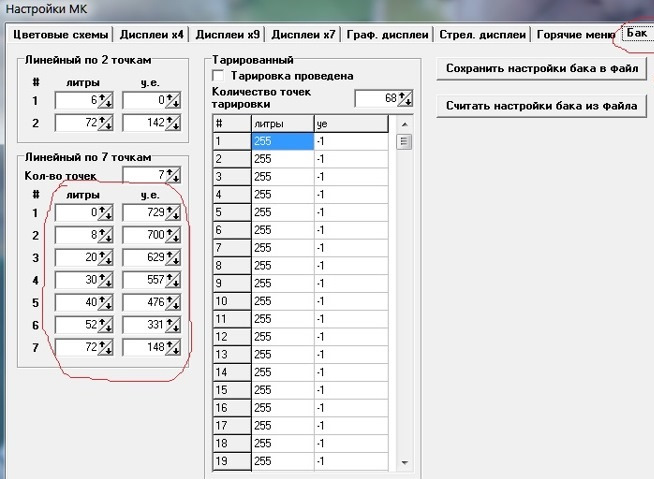

Сделал калибровку по 7 точкам.

Настройки взял тут: www.drive2.ru/l/8494410/

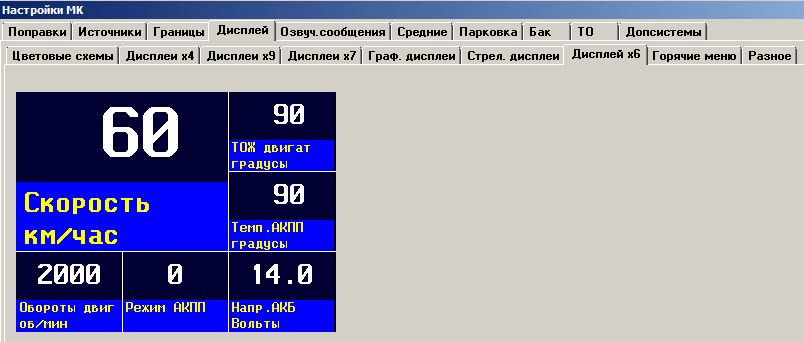

Пример вывода основных данных на основной дисплей.

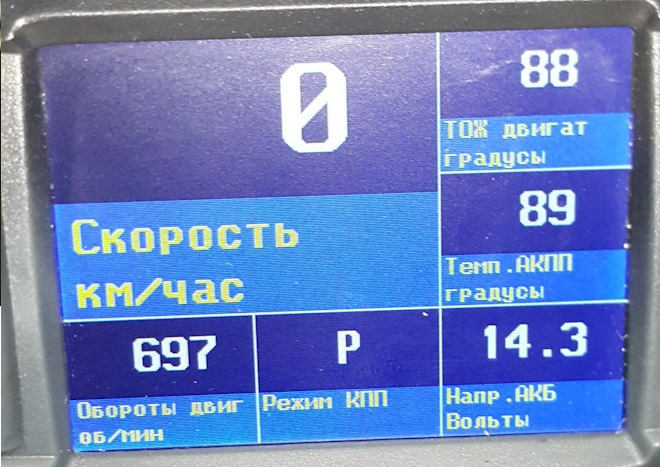

Мой дисплей по результату тестирования

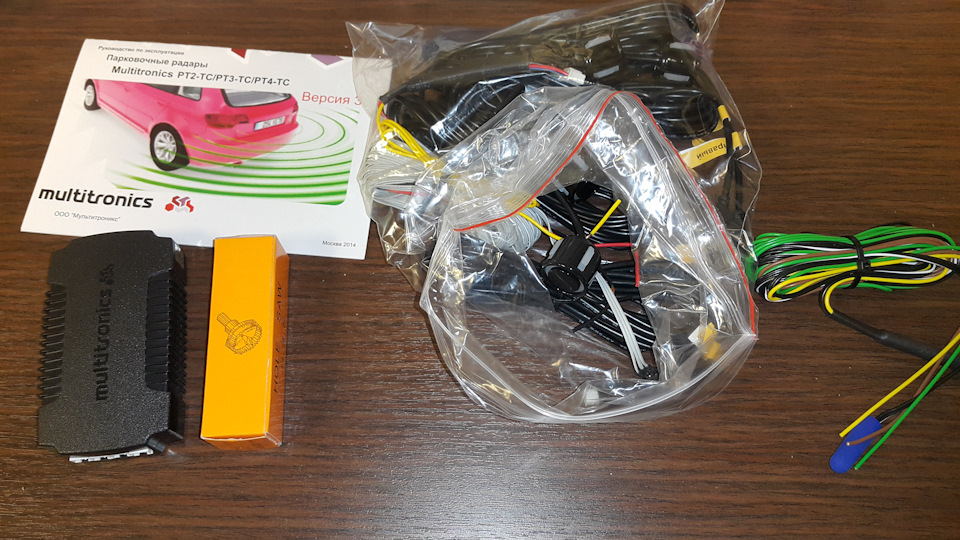

Парктроник

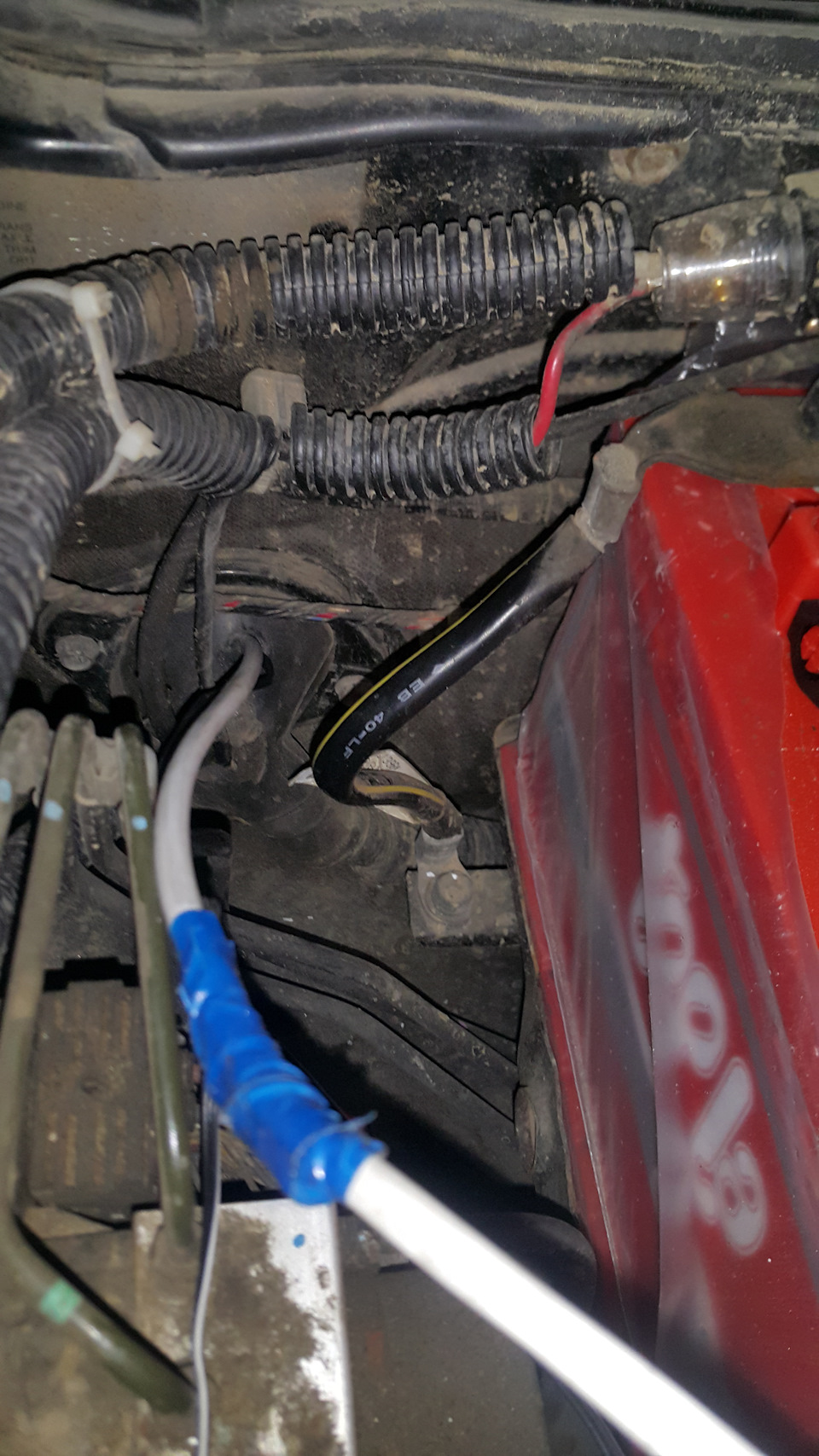

Выводим датчик температуры в подкапотное пространство в тоннеле за бардачком.

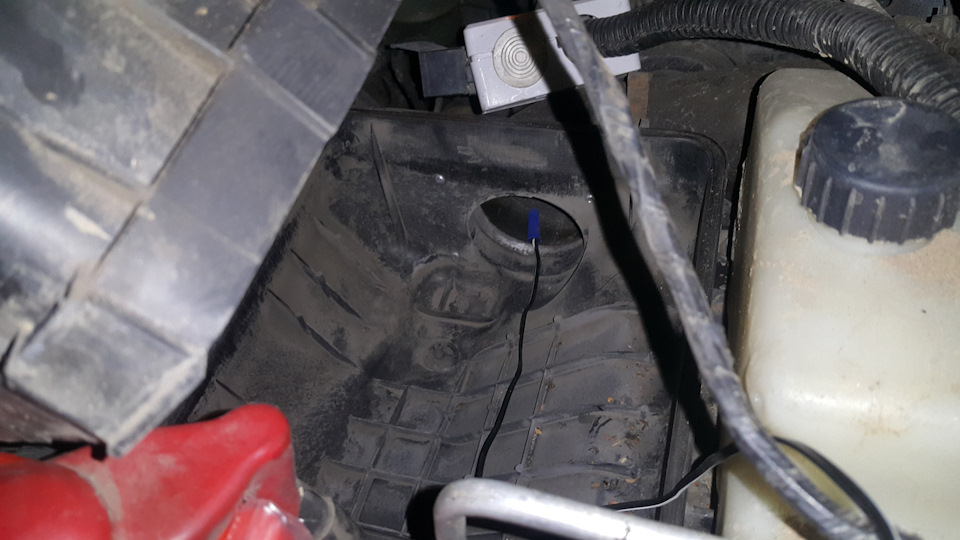

Сам датчик располагаем в простанстве между воздушным фильтром и шноркелем. Там всегда актуальная температура и влияние горячего двигателя сведено к минимуму.

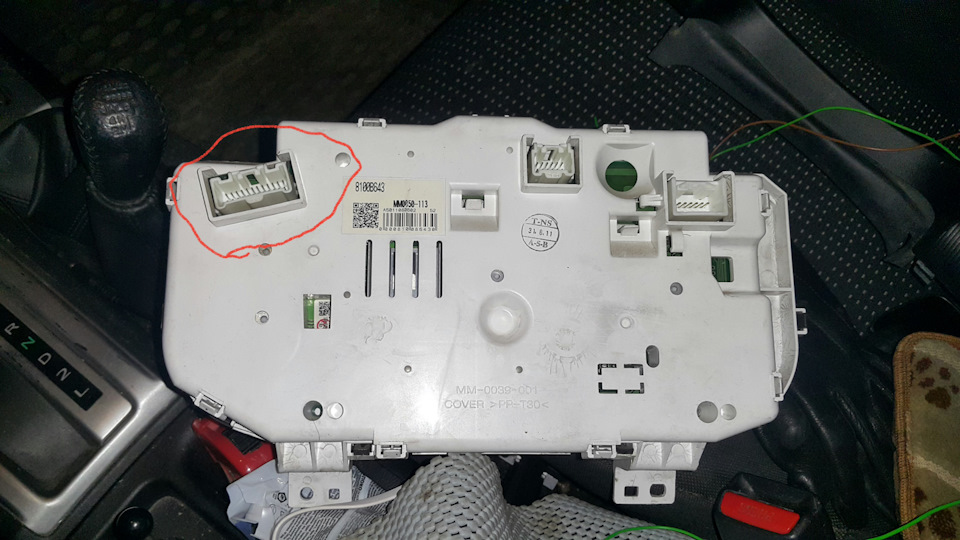

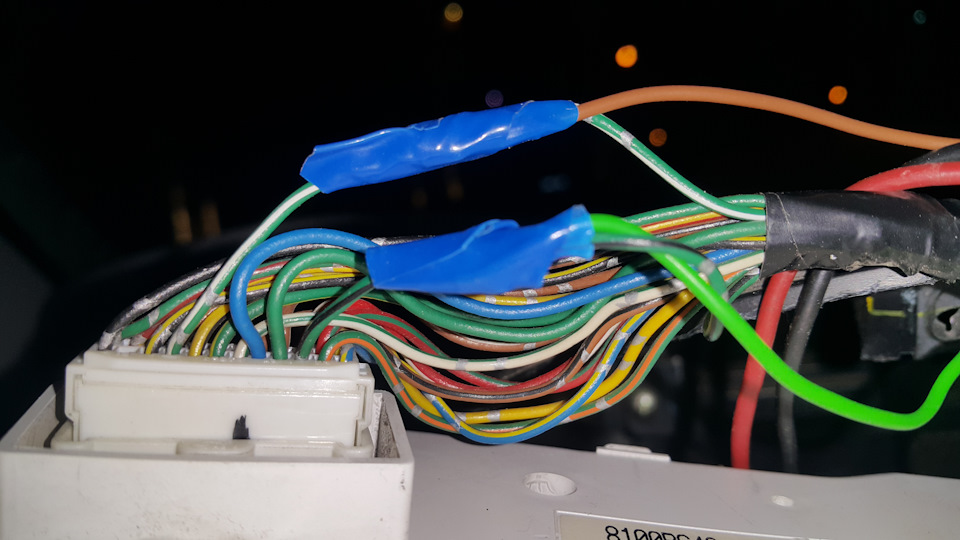

Подключаемся к данному разъему панели приборов, вынимать не обязательно.

Подключаем ДУТ и габариты к разъему на панели приборов. Зеленый с белой полосой из косы к коричневому мульта (габариты), Зеленый с черной полосой из косы к зеленому мульта (ДУТ).

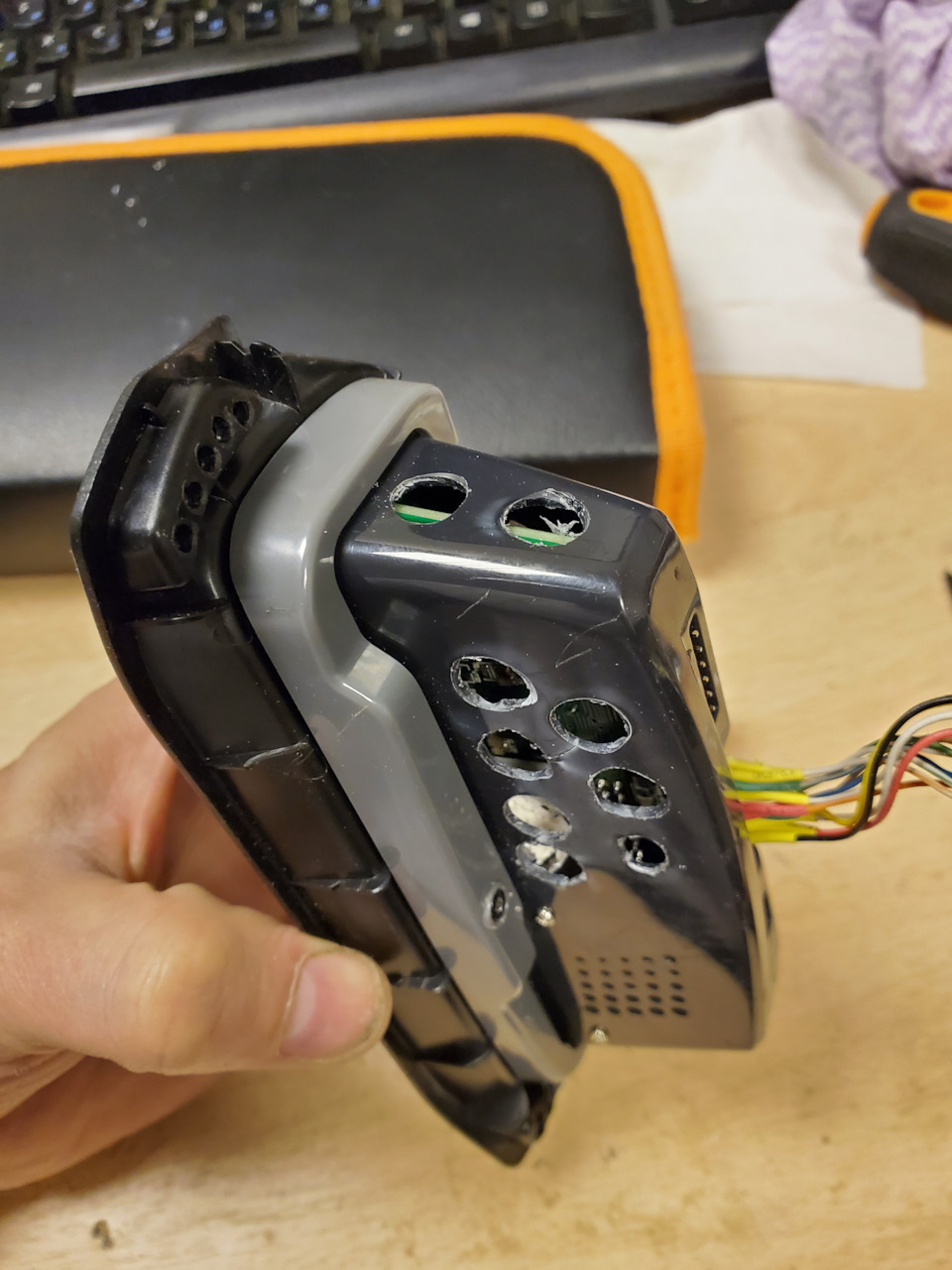

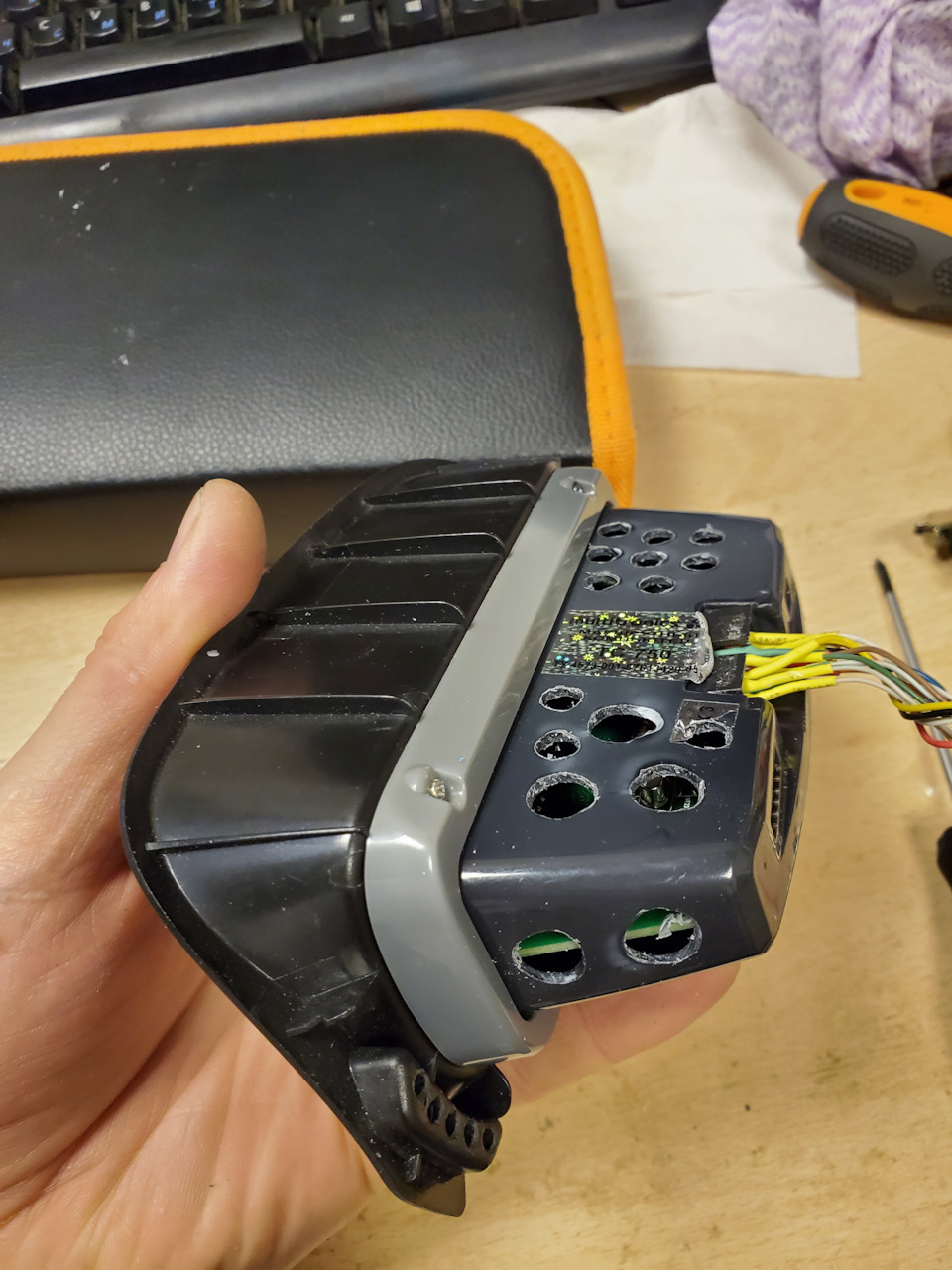

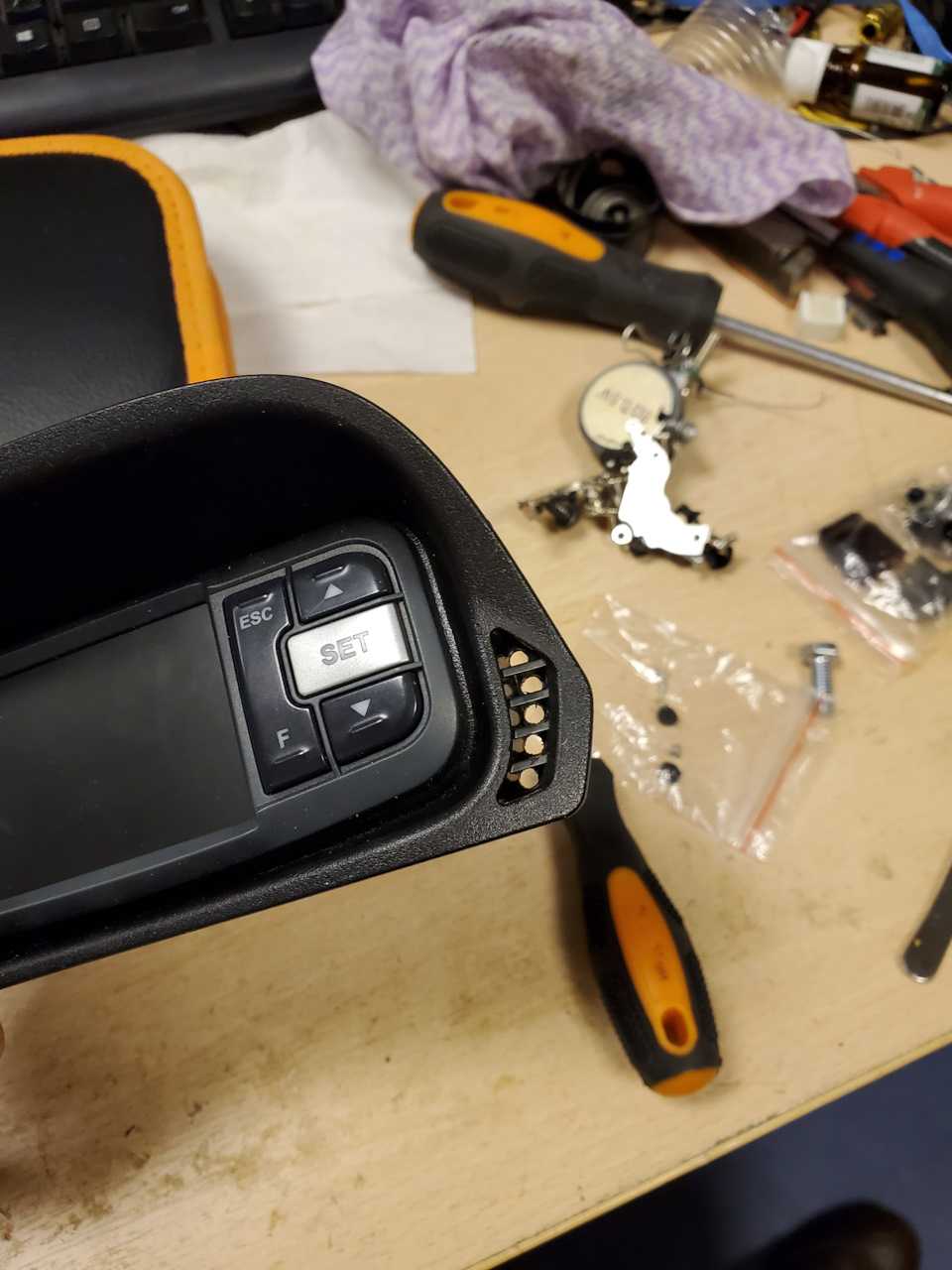

Делаем вентиляционные отверстия

А то температура внутри высокая

Ну и тут рассверлим.

Если кто знает, что лучше включить или отключить — прошу указать, буду вносить изменения по мере накопления информации.

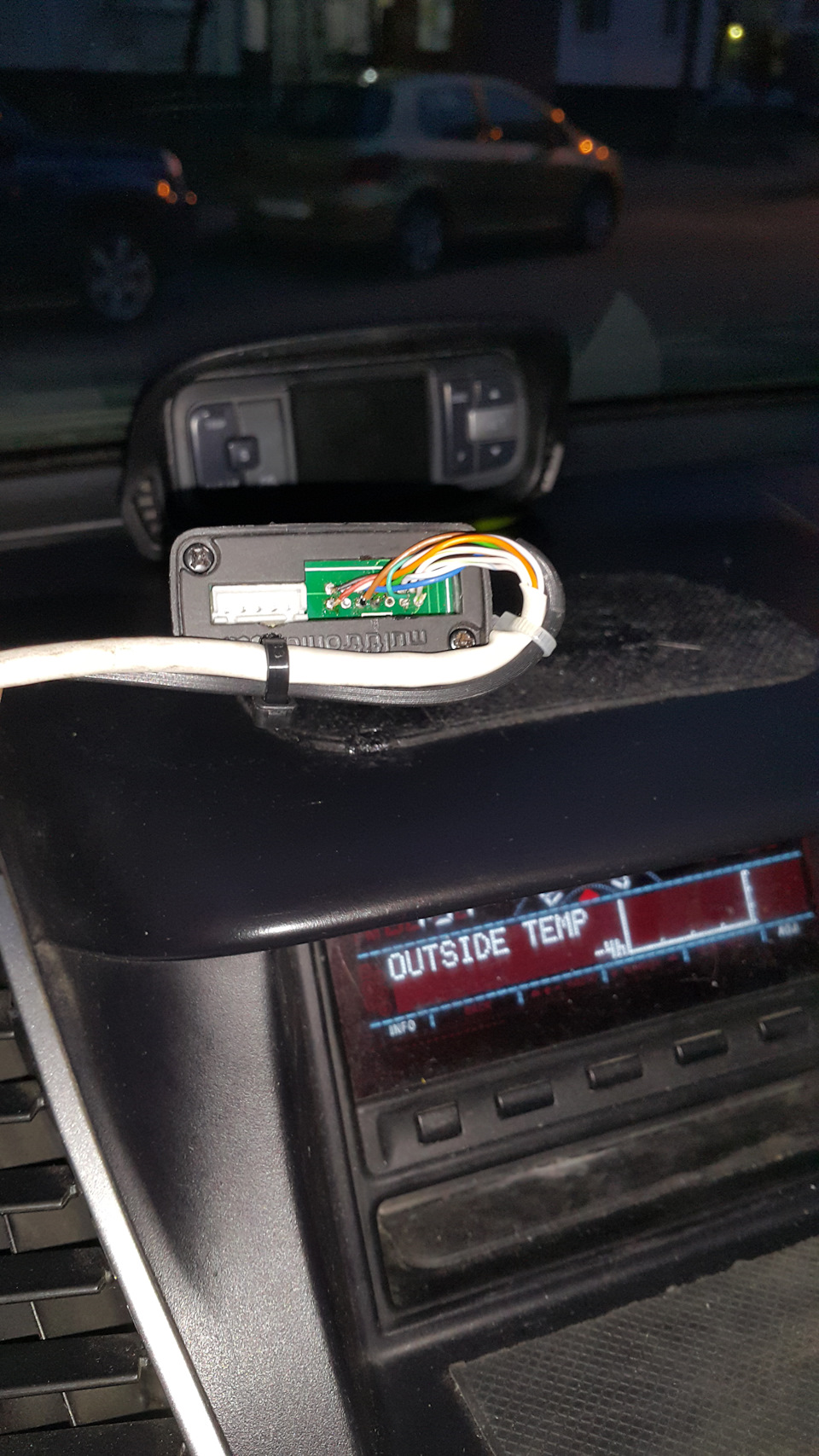

Решено ставить на торпеду. Провода прокладываю за место датчика света, так как он у нас не стоит и даже если поставить, то толку от него не особо много.

Пока поставил на силиконовый коврик…какой был в машине под рукой.

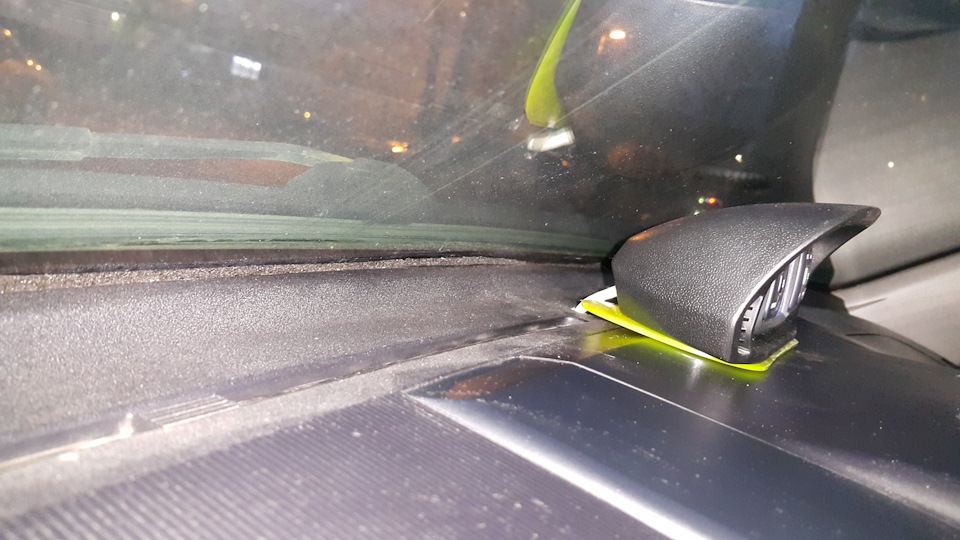

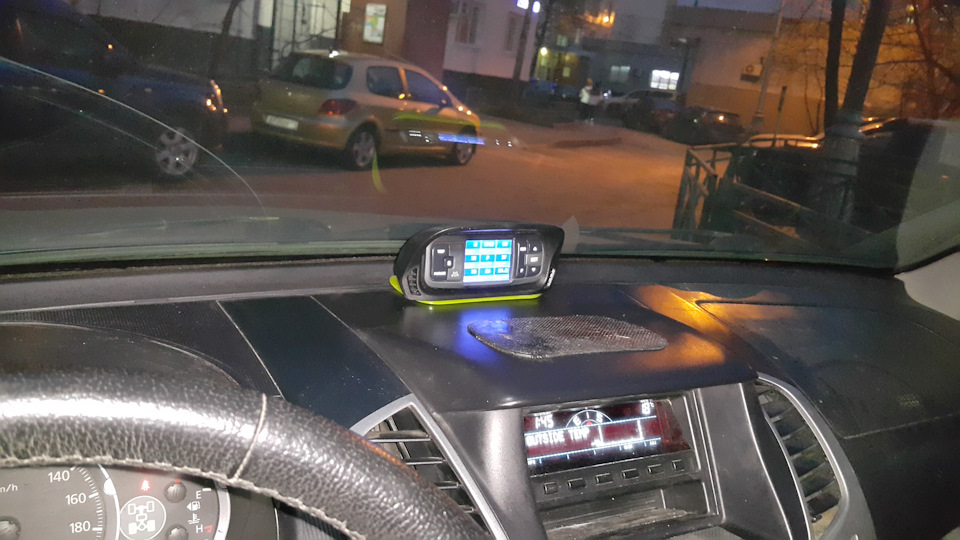

Вид установленного на постоянку.

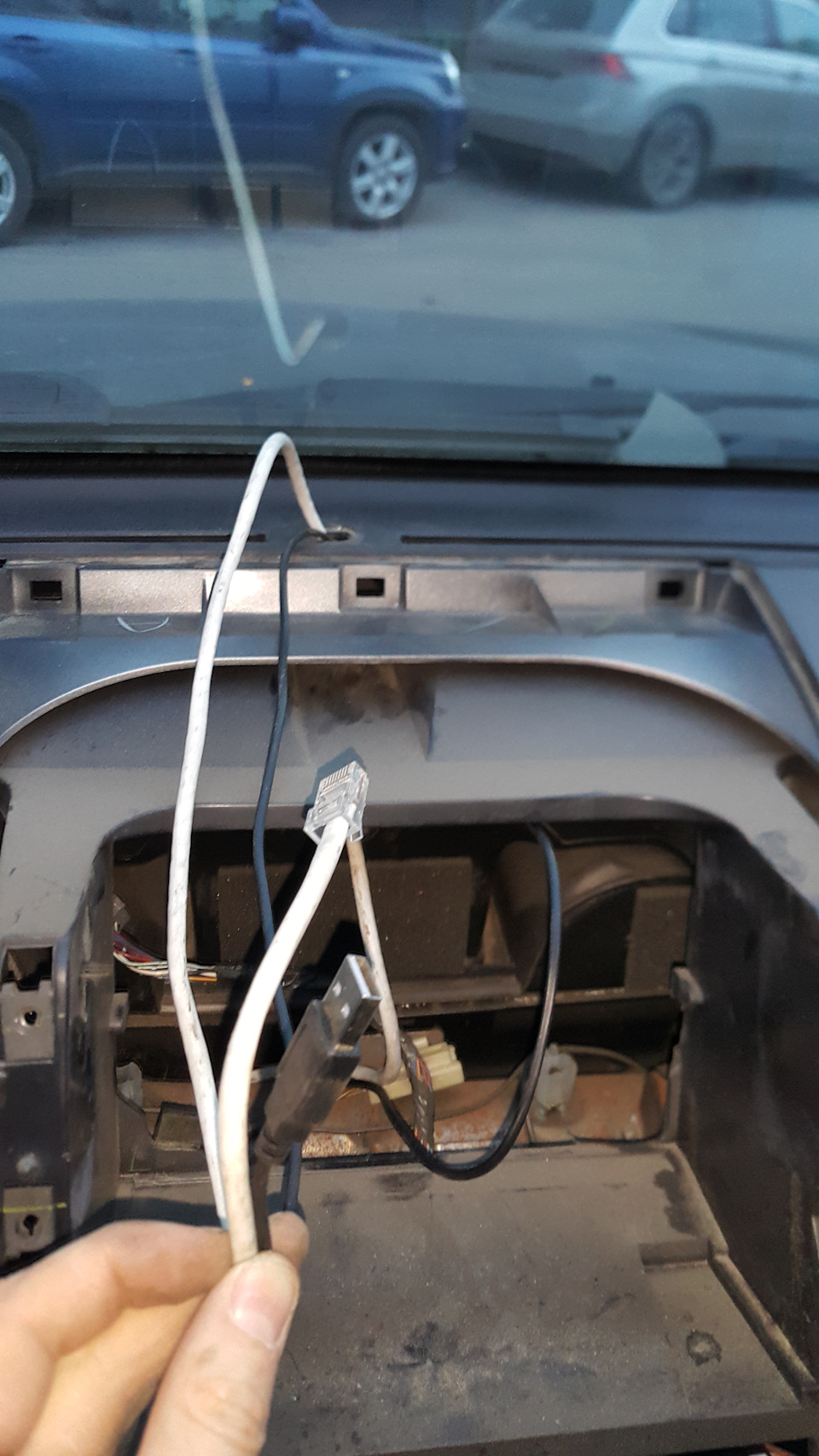

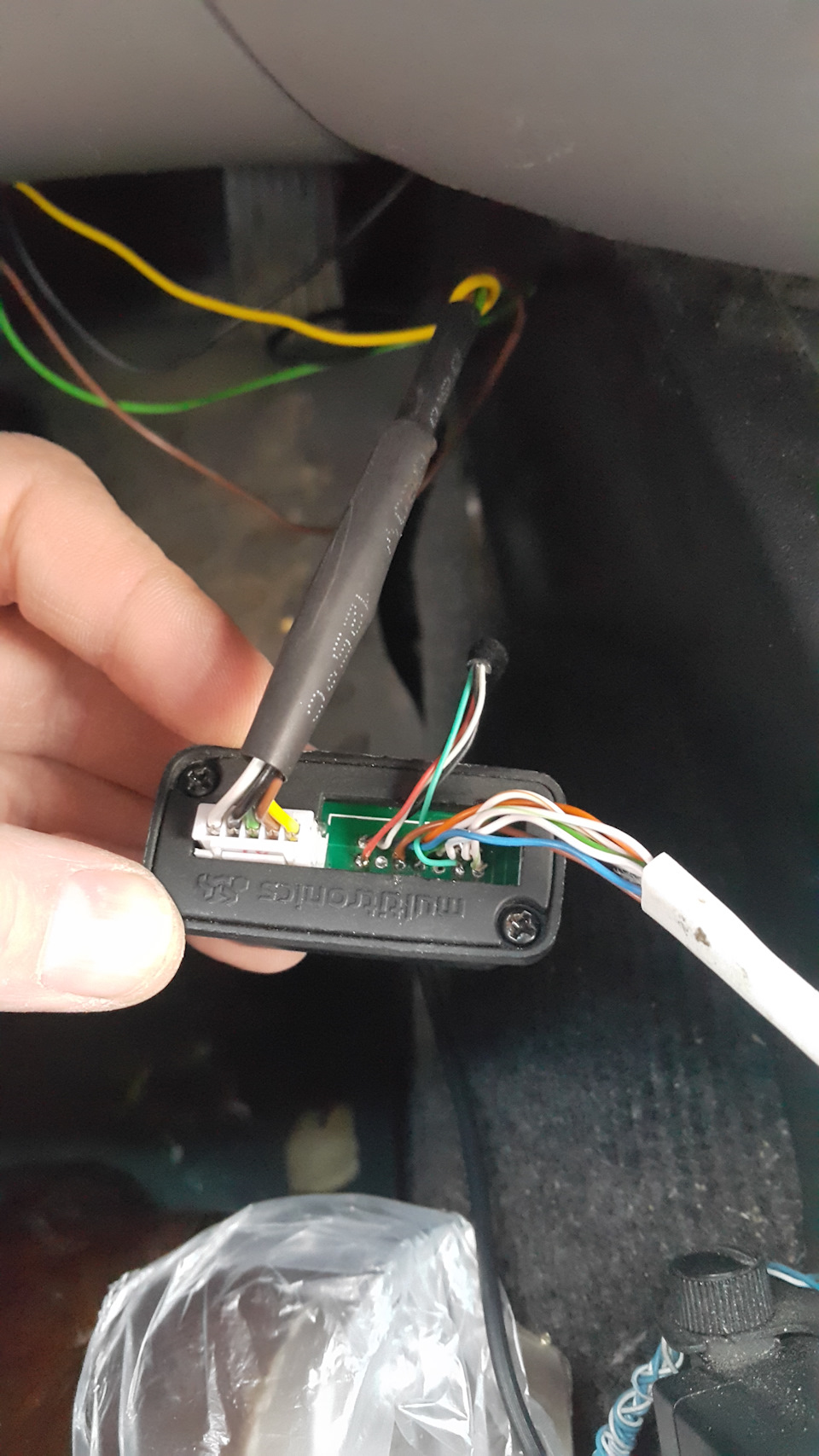

От родного провода пришлось избавится…так как он начал капризничать. Может решение и не правильное, но родной разъем был окислен.

Как то так…

Источник

Mitsubishi L200 V: Руководства по эксплуатации

Материал из MMC Manuals

Перейти к навигации
Перейти к поиску

Руководства по эксплуатации Mitsubishi L200 5-го поколения. Брошюры, каталоги, спецификации, карты технического обслуживания.

↑ Mitsubishi L200 V

Язык/Language:	Русский • English

Брошюры, каталоги, спецификации

Руководства по эксплуатации

Руководство по эксплуатации Mitsubishi L200 MY 2016 (Россия), рус., pdf, 41,8 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2017 (Россия), рус., pdf, 44,3 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2018 (Россия), рус., pdf, 44,4 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2019 (Россия), рус., pdf, 38,2 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2020 (Россия), рус., pdf, 45,5 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2021 (Россия), рус., pdf, 46,1 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2022 (Россия), рус., pdf, 48,6 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2023 (Россия), рус., pdf, 47,5 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2017 (Europe), eng., pdf, 14,1 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2018 (Europe), eng., pdf, 28,4 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2019 (Europe), eng., pdf, 28,3 МБ
Руководство по эксплуатации Mitsubishi L200 MY 2020 (Europe), eng., pdf, 34,9 МБ

Руководства по эксплуатации аудио-системы

См. раздел Аудиооборудование: Руководства по эксплуатации

Карты технического обслуживания

Периодическое техническое обслуживание (карта ТО), pdf, 301 кБ
Периодическое техническое обслуживание при тяжелых условиях эксплуатации, pdf, 392 кБ

Источник
