Бытовая настольная электромеханическая швейная машина модели Brother Artwork 33А – это следующий шаг к совершенствованию своих профессиональных навыков в области швейного искусства. На этой машине Вы не только научитесь шить, но и сможете заняться домашним бизнесом, связанным с пошивом различных швейных изделий своего собственного дизайна или по заказам клиентов. Для этого она обладает всеми необходимыми возможностями. В первую очередь это то, что в этой швейной машине предусмотрено 27 основных швейных операций, которые сделают Вашу работу дома простой и комфортной. Кроме того Вам уже не придется переключать позиции при обметывании петель, оно в данной машине автоматическое, в один прием и потому происходит намного быстрее и качественнее.

Машина Brother Artwork 33А имеет горизонтальный челнок ротационного типа, работает очень тихо и без вибраций, а потому, занимаясь шитьем, Вы не будете мешать остальным членам семьи. Благодаря тому, что эта швейная машина способна выполнять 27 швейных операций, Вы сможете шить достаточно сложные по своему типу швейные изделия на высоком профессиональном уровне. То обстоятельство, что машина Artwork 33А отличается не только простотой в управлении, но и высокой точностью при переключении с одной операции на другую и отменным качеством стежков и строчек, Ваше швейные изделия будут всегда иметь высокое качество.

Как и все швейные машины, произведенные корпорацией Brother – машина Brother Artwork 33А является эталоном высокого качества и потому Вам не придется разочаровываться в ней, если Вы ее купите. Правда, Вам следует помнить о том, что как и любая другая швейная машина, эта также нуждается в заботе и регулярном уходе. Механизм швейной машины нужно регулярно очищать от набивающейся в него пыли и смазывать не реже, чем один раз в год и тогда она никогда Вас не подведет.

Основные характеристики и особенности:

• 27 операции;
• Горизонтальный челнок;
• Петля в автоматическом режиме;
• Плавная регулировка длины стежка до 4 мм;
• Плавная регулировка ширины строчки до 5 мм;
• Автоматический нитевдеватель верхней нити
• Шитьё двойной иглой;
• Шитьё назад (реверс)
• Подсветка рабочей зоны лампой накаливания;
• Вес брутто – 7,3 кг;
• Работает со всеми типами тканей.

В комплект поставки входят:

• Лапка для зигзага (универсальная);
• Лапка для вшивания застежки-молния;
• Лапка для выполнения петель;
• Лапка для пришивания пуговиц;
• Инструменты и принадлежности;
• Мягкий защитный чехол;
• Инструкция на русском языке.

Характеристики

Торговая марка	BROTHER
Страна производителя	ЯПОНИЯ
Страна производства	Вьетнам
Мощность, W	51
Длина с упаковкой, м	0.44
Ширина с упаковкой, м	0.19
Высота с упаковкой, м	0.37
Вес брутто:	7.3
Вес нетто	6.3
Наименование английское	Brother Artwork33A
Наименование русское	Brother Artwork33A
Срок гарантии	1 год
Дополнительная гарантия салонов Белошвейка	1 год
Чехол	мягкий
Подсветка рабочей зоны	лампа накаливания
Длина электрического шнура	1.8
Материал корпуса	пластик
Свободный рукав	Да
Инструкция на DVD	Да
Тип челнока	горизонтальный
Количество выполняемых операций	27
Обмётывание петли	автоматическое
Максимальная длина стежка, мм	4
Максимальная ширина зигзага, мм	5
Нитевдеватель верхней нити	автоматический
Педаль	Да
Регулировка длины стежка	Плавная
Регулировка ширины зигзага	Плавная
Балансировка петли	Да
Блокировка нижней зубчатой рейки	Пластиной
Шитьё двойной иглой	Да
Максимальный подъём лапки, мм	12
Нижняя зубчатая рейка, сегментов	5
Реверс (шитье назад)	Да
Виды строчек	прямая по центру; прямая слева; зигзаг; рабочие; декоративные
Виды петель	Прямая бельевая петля

Похожие товары

Инструкция и руководство для
Brother artwork 33A

48 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

Russian

885-X06/X08/X16/X18/X26/X28
888-X06/X08/X16/X18/X26/X28

Printed in Vietnam

См. раздел о поддержке продуктов и ответы на часто

задаваемые вопросы на нашем веб-сайте

http://solutions.brother.com.

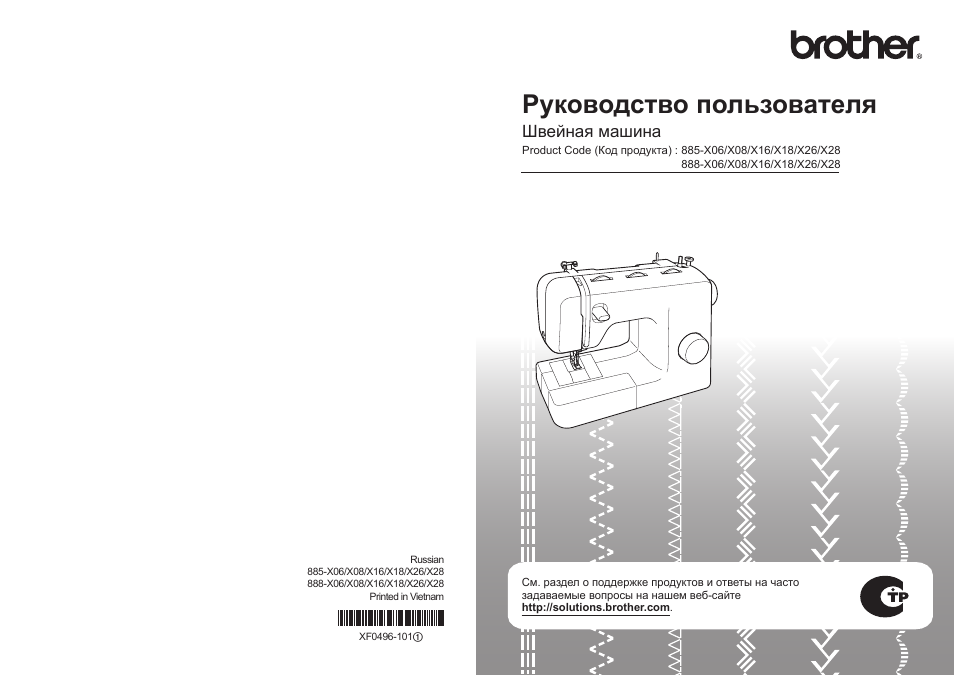

Руководство пользователя

Product Code (Код продукта) : 885-X06/X08/X16/X18/X26/X28

888-X06/X08/X16/X18/X26/X28

Швейная машина

XF0496-1011

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

1

ВАЖНЫЕ ИНСТРУКЦИИ ПО

БЕЗОПАСНОСТИ

Прочитайте эти инструкции по безопасности

перед началом использования машины.

ОПАСНО!

-Для

предотвращения риска поражения

электрическим током:

1

Всегда сразу после использования

отключайте машину от электрической

сети, в том числе при проведении очистки

или любых из описанных в данном

руководстве регулировок, выполняемых

пользователем, а также перед тем как

оставить машину без присмотра.

ВНИМАНИЕ!

-Для уменьшения риска возгорания,

поражения электрическим током,

получения ожогов или травм:

2

Всегда отключайте машину от

электрической сети перед выполнением

действий по регулировке, описанных в

данном руководстве пользователя:

• Чтобы отключить машину от сети,

установите выключатель в положение

“O” (Выкл.), затем возьмитесь за вилку

кабеля питания и выньте ее из розетки.

Не тяните за кабель питания.

• Вставляйте вилку кабеля питания

напрямую в стенную розетку. Не

используйте удлинители.

• Всегда отключайте машину от сети в

случае отключения электроэнергии.

3

Запрещается использовать машину,

если у нее поврежден кабель питания или

вилка, если машина плохо работает, если

ее уронили, если она была повреждена

или если на нее попала вода. В этих

случаях отправьте машину ближайшему

официальному дилеру или в

официальный сервисный центр для

проверки, ремонта и наладки ее

электрической или механической части.

• При хранении или использовании машины,

заметив что-либо необычное (запах,

нагрев, изменение цвета или формы и

т.п.), прекратите работу и немедленно

отсоедините кабель питания от розетки.

• При транспортировке машину

необходимо переносить, взявшись за

ручку. Если поднимать машину,

взявшись за любую другую ее часть,

возможно повреждение или падение

машины, что может привести к травме.

• При поднятии машины будьте

осторожны и не делайте резких

движений, поскольку резкие

движения могут привести к

травмам спины или колен.

4

Всегда следите, чтобы на рабочем

месте не было лишних предметов:

• Запрещается работать на машине,

если закрыты или заслонены какие-

либо из вентиляционных отверстий.

Следите, чтобы рядом с

вентиляционными отверстиями

машины и педалью не накапливалась

пыль и обрывки ткани и ворса.

• Не кладите на педаль никаких предметов.

• Не используйте удлинители.

Вставляйте вилку кабеля питания

напрямую в стенную розетку.

• Запрещается ронять и вставлять любые

предметы в любые отверстия машины.

• Не используйте машину в

помещениях, в которых распыляются

какие-либо аэрозоли или подается

чистый кислород.

• Не используйте машину вблизи от

источников тепла (например, плита

или утюг); в противном случае

машина, кабель питания или швейное

изделие могут загореться, что

приведет к пожару или поражению

электрическим током.

• Не устанавливайте эту машину на

неровной поверхности (например, на

неустойчивом или наклонном столе), так

как это может привести к падению машины

и, как следствие, к получению травм.

5

При шитье требуется особая осторожность:

• Всегда внимательно следите за

иглой. Не используйте погнутые или

поврежденные иглы.

• Держите пальцы вдали от любых движущихся

частей машины. При работе рядом с иглой

требуется особая осторожность.

2

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

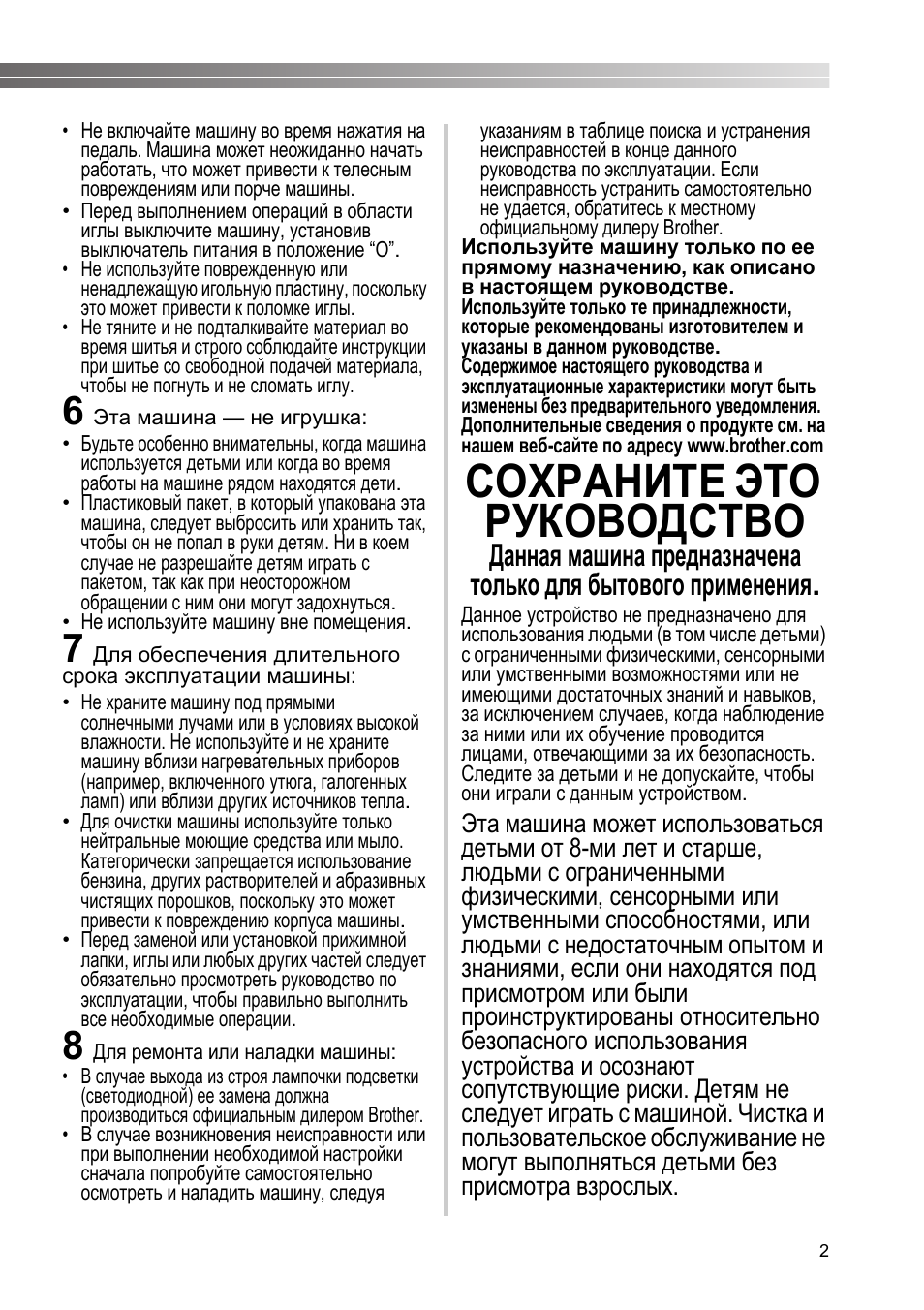

• Не включайте машину во время нажатия на

педаль. Машина может неожиданно начать

работать, что может привести к телесным

повреждениям или порче машины.

• Перед выполнением операций в области

иглы выключите машину, установив

выключатель питания в положение “O”.

• Не используйте поврежденную или

ненадлежащую игольную пластину, поскольку

это может привести к поломке иглы.

• Не тяните и не подталкивайте материал во

время шитья и строго соблюдайте инструкции

при шитье со свободной подачей материала,

чтобы не погнуть и не сломать иглу.

6

Эта машина — не игрушка:

• Будьте особенно внимательны, когда машина

используется детьми или когда во время

работы на машине рядом находятся дети.

• Пластиковый пакет, в который упакована эта

машина, следует выбросить или хранить так,

чтобы он не попал в руки детям. Ни в коем

случае не разрешайте детям играть с

пакетом, так как при неосторожном

обращении с ним они могут задохнуться.

• Не используйте машину вне помещения.

7

Для обеспечения длительного

срока эксплуатации машины:
• Не храните машину под прямыми

солнечными лучами или в условиях высокой

влажности. Не используйте и не храните

машину вблизи нагревательных приборов

(например, включенного утюга, галогенных

ламп) или вблизи других источников тепла.

• Для очистки машины используйте только

нейтральные моющие средства или мыло.

Категорически запрещается использование

бензина, других растворителей и абразивных

чистящих порошков, поскольку это может

привести к повреждению корпуса машины.

• Перед заменой или установкой прижимной

лапки, иглы или любых других частей следует

обязательно просмотреть руководство по

эксплуатации, чтобы правильно выполнить

все необходимые операции.

8

Для ремонта или наладки машины:

• В случае выхода из строя лампочки подсветки

(светодиодной) ее замена должна

производиться официальным дилером Brother.

• В случае возникновения неисправности или

при выполнении необходимой настройки

сначала попробуйте самостоятельно

осмотреть и наладить машину, следуя

указаниям в таблице поиска и устранения

неисправностей в конце данного

руководства по эксплуатации. Если

неисправность устранить самостоятельно

не удается, обратитесь к местному

официальному дилеру Brother.

Используйте машину только по ее

прямому назначению, как описано

в настоящем руководстве.

Используйте только те принадлежности,

которые рекомендованы изготовителем и

указаны в данном руководстве.

Содержимое настоящего руководства и

эксплуатационные характеристики могут быть

изменены без предварительного уведомления.

Дополнительные сведения о продукте см. на

нашем веб-сайте по адресу www.brother.com

СОХРАНИТЕ ЭТО

РУКОВОДСТВО

Данная машина предназначена

только для бытового применения.

Данное устройство не предназначено для

использования людьми (в том числе детьми)

с ограниченными физическими, сенсорными

или умственными возможностями или не

имеющими достаточных знаний и навыков,

за исключением случаев, когда наблюдение

за ними или их обучение проводится

лицами, отвечающими за их безопасность.

Следите за детьми и не допускайте, чтобы

они играли с данным устройством.

Эта машина может использоваться

детьми от 8-ми лет и старше,

людьми с ограниченными

физическими, сенсорными или

умственными способностями, или

людьми с недостаточным опытом и

знаниями, если они находятся под

присмотром или были

проинструктированы относительно

безопасного использования

устройства и осознают

сопутствующие риски. Детям не

следует играть с машиной. Чистка и

пользовательское обслуживание не

могут выполняться детьми без

присмотра взрослых.

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

3

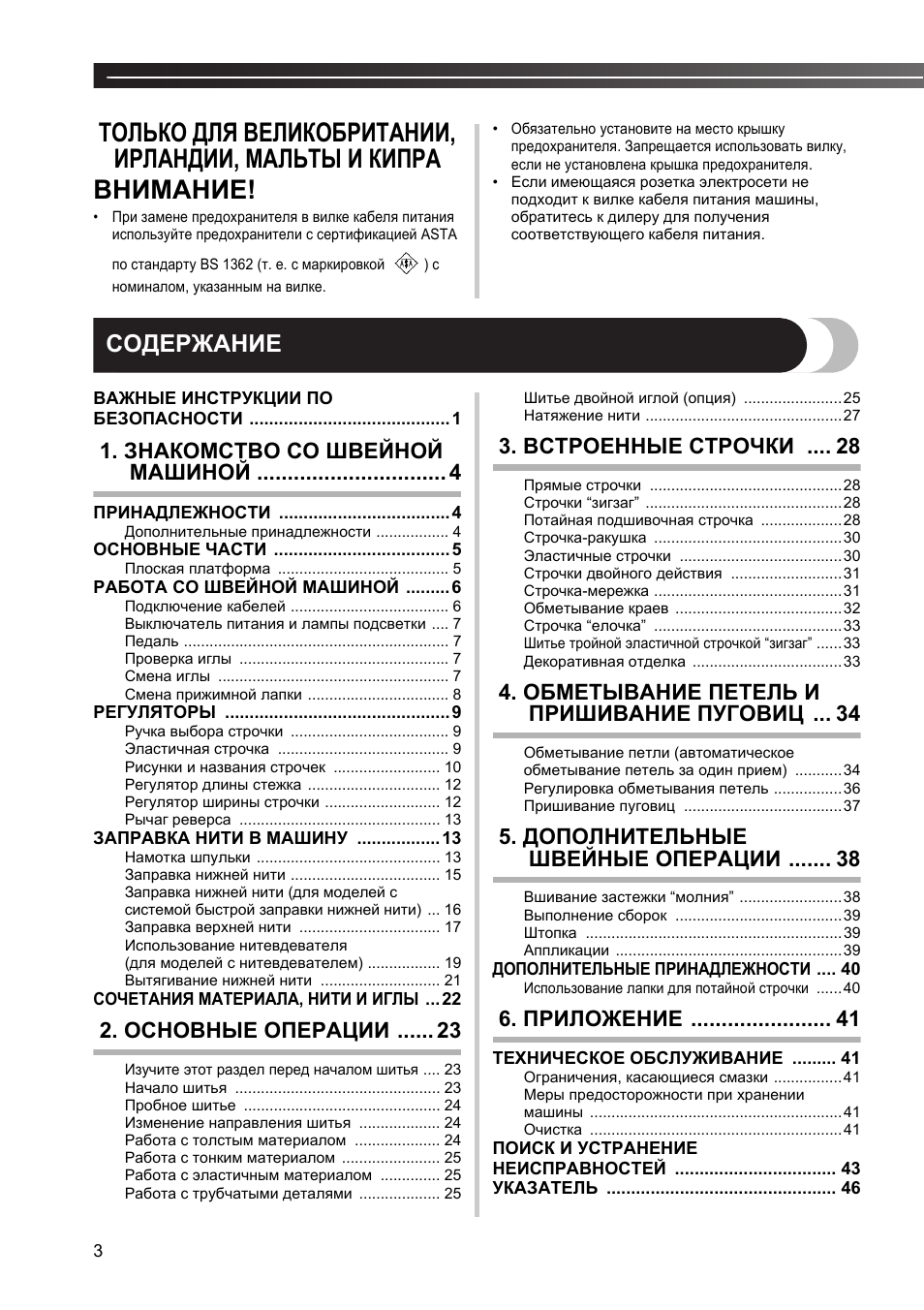

ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ,

ИРЛАНДИИ, МАЛЬТЫ И КИПРА

ВНИМАНИЕ!

• При замене предохранителя в вилке кабеля питания

используйте предохранители с сертификацией ASTA

по стандарту BS 1362 (т. е. с маркировкой )

с

номиналом, указанным на вилке.

• Обязательно установите на место крышку

предохранителя. Запрещается использовать вилку,
если не установлена крышка предохранителя.

• Если имеющаяся розетка электросети не

подходит к вилке кабеля питания машины,
обратитесь к дилеру для получения
соответствующего кабеля питания.

СОДЕРЖАНИЕ

ВАЖНЫЕ ИНСТРУКЦИИ ПО
БЕЗОПАСНОСТИ …………………………………..1

1. ЗНАКОМСТВО СО ШВЕЙНОЙ

МАШИНОЙ …………………………. 4

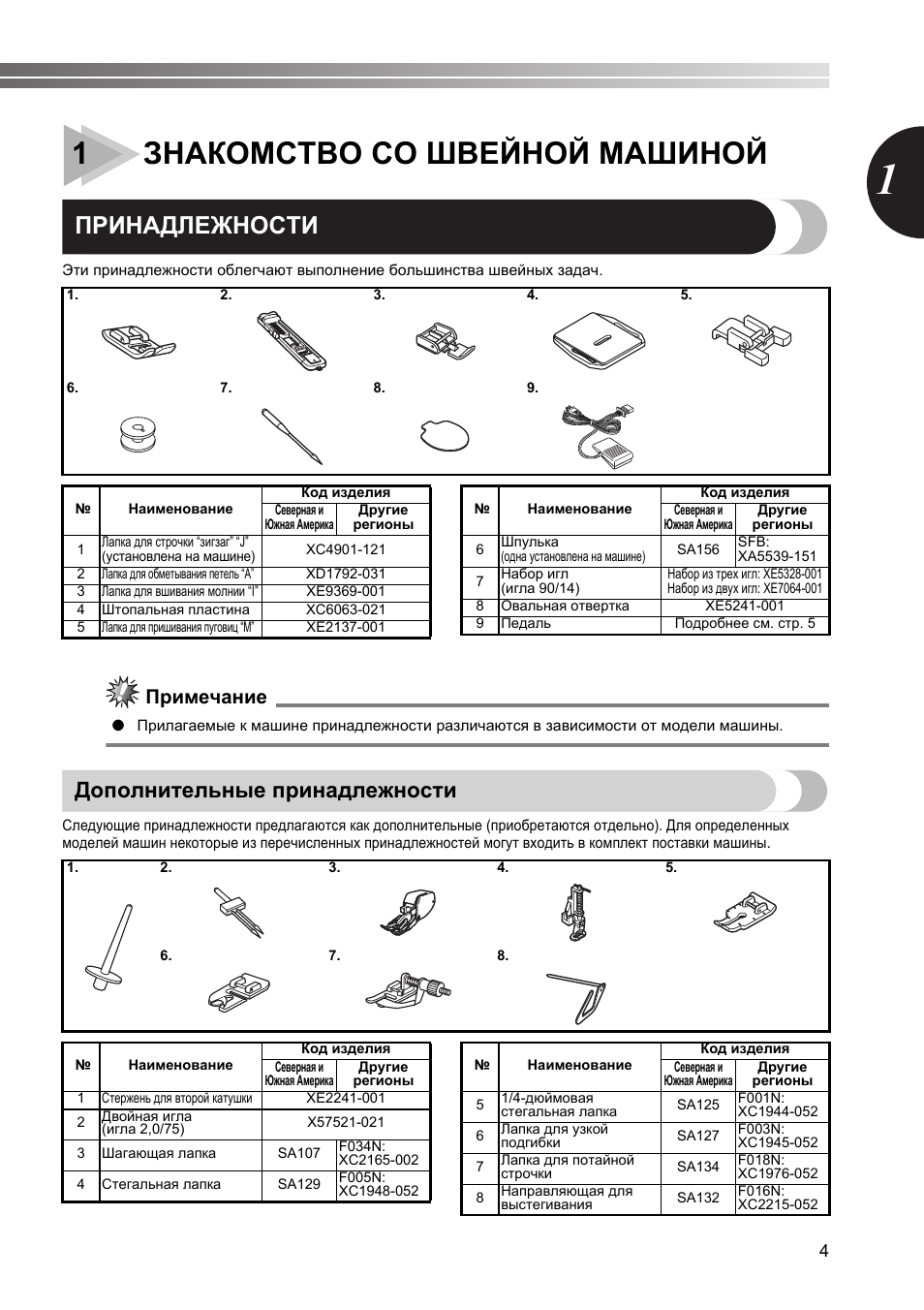

ПРИНАДЛЕЖНОСТИ ……………………………..4

Дополнительные принадлежности …………….. 4

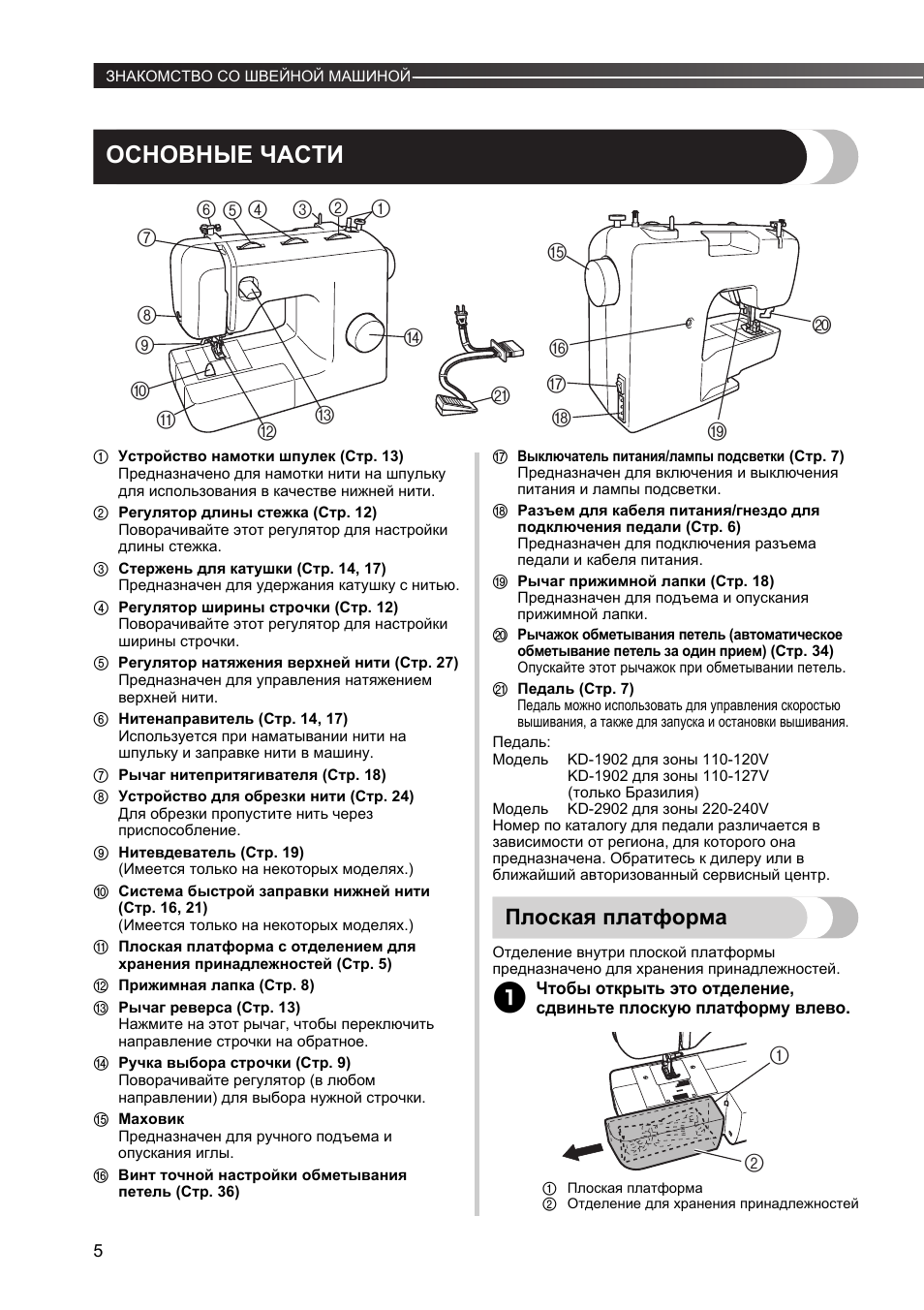

ОСНОВНЫЕ ЧАСТИ ………………………………5

Плоская платформа …………………………………. 5

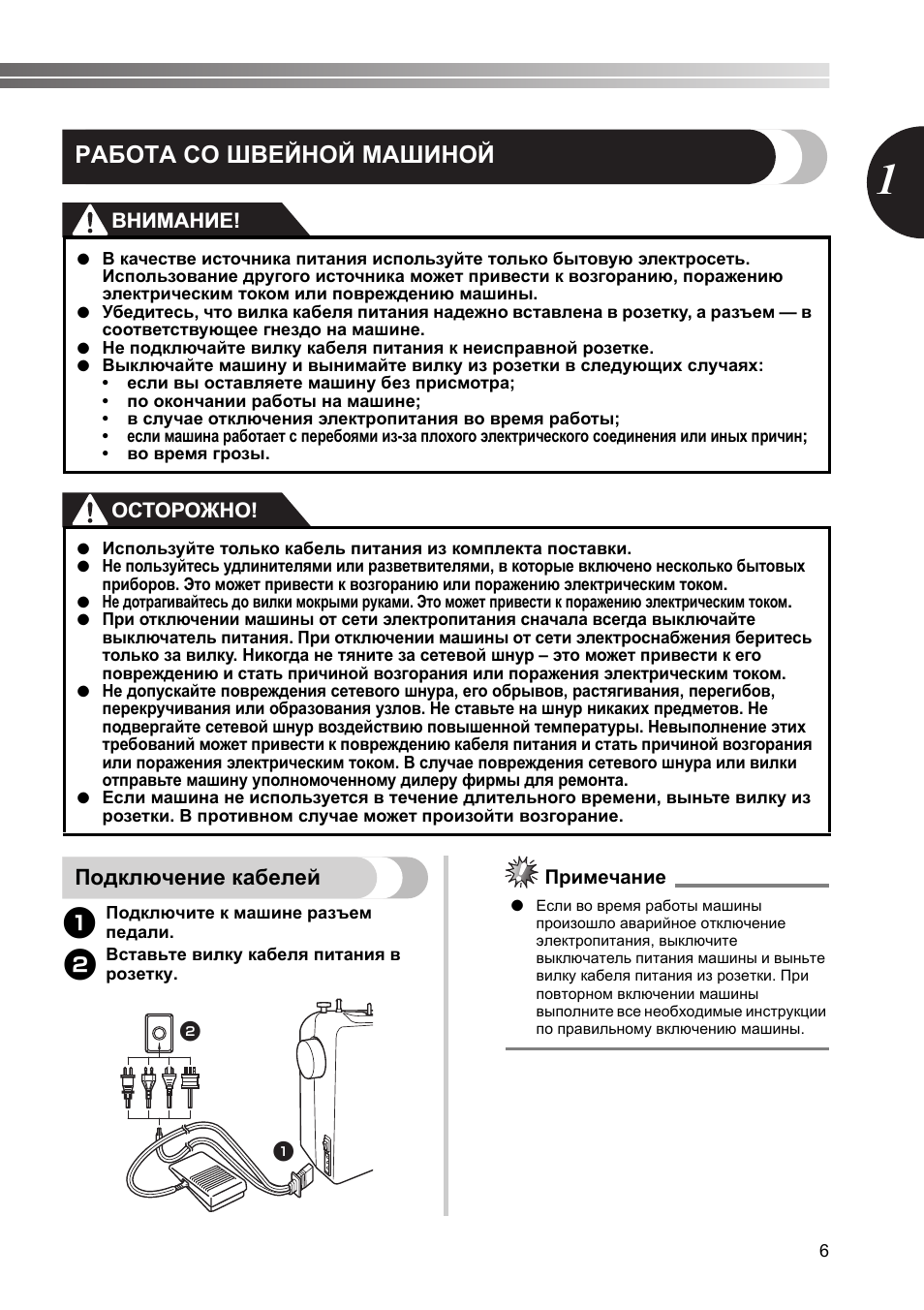

РАБОТА СО ШВЕЙНОЙ МАШИНОЙ ………6

Подключение кабелей ………………………………. 6

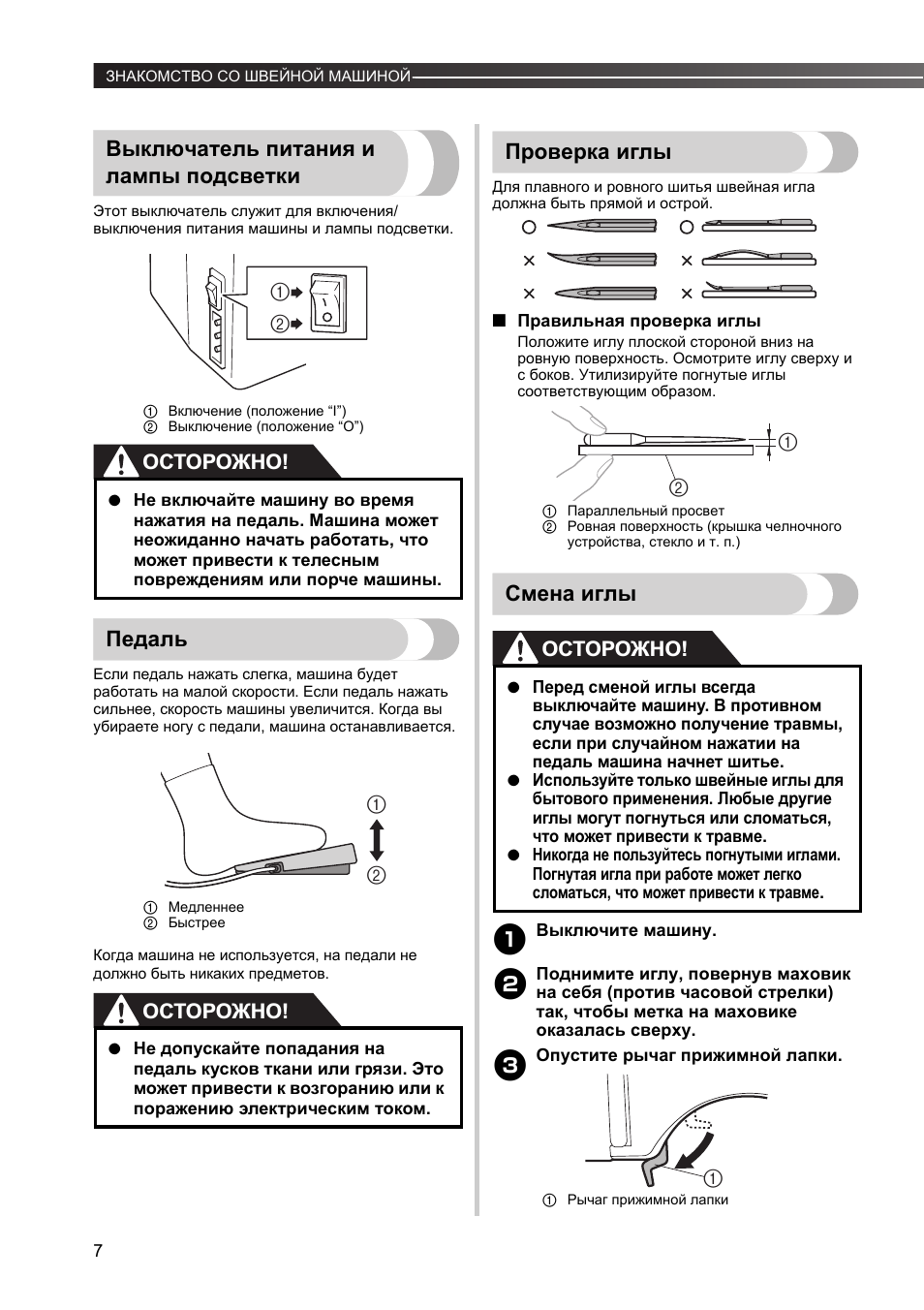

Выключатель питания и лампы подсветки …. 7
Педаль …………………………………………………….. 7
Проверка иглы …………………………………………. 7

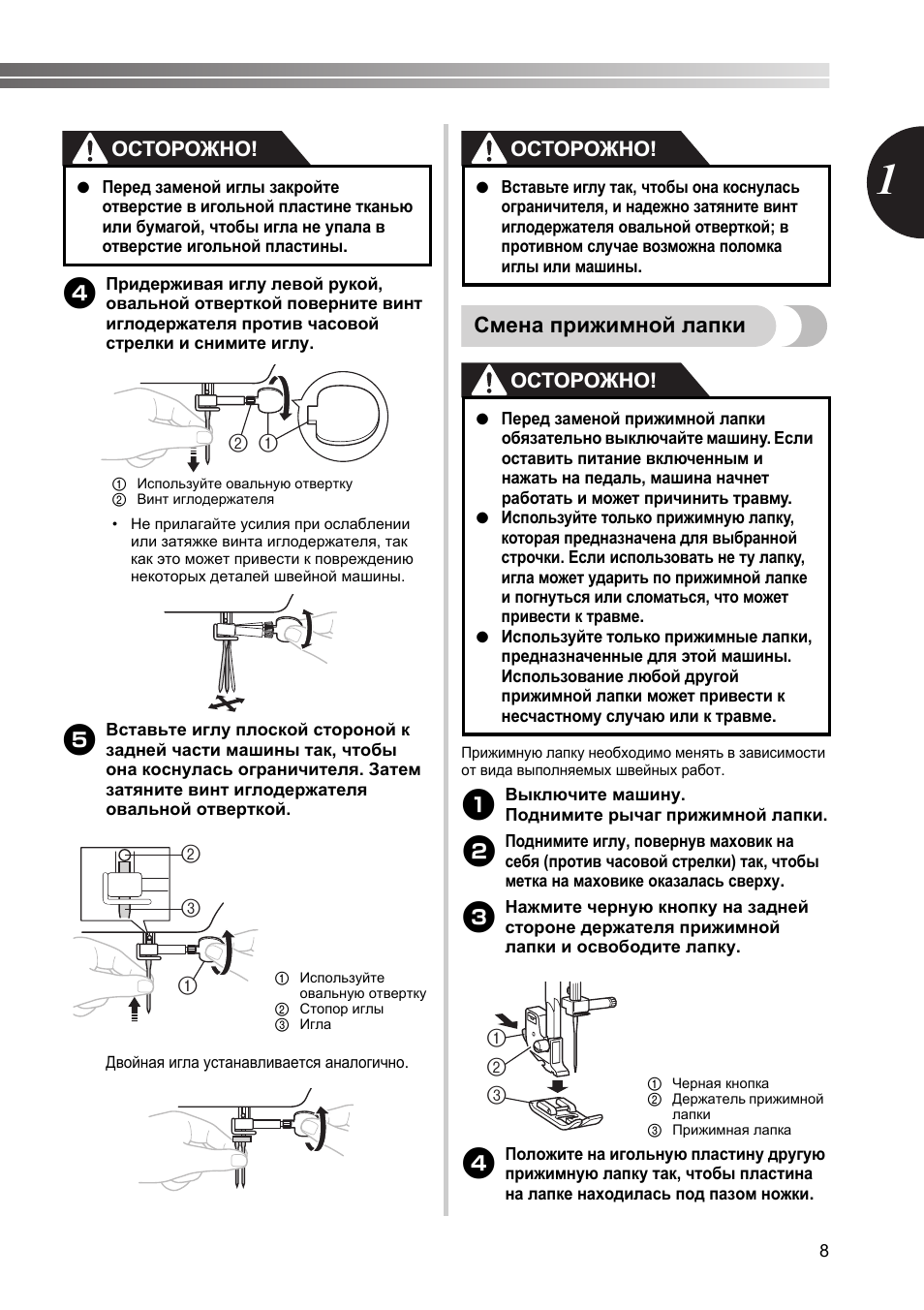

Смена иглы ……………………………………………… 7
Смена прижимной лапки …………………………… 8

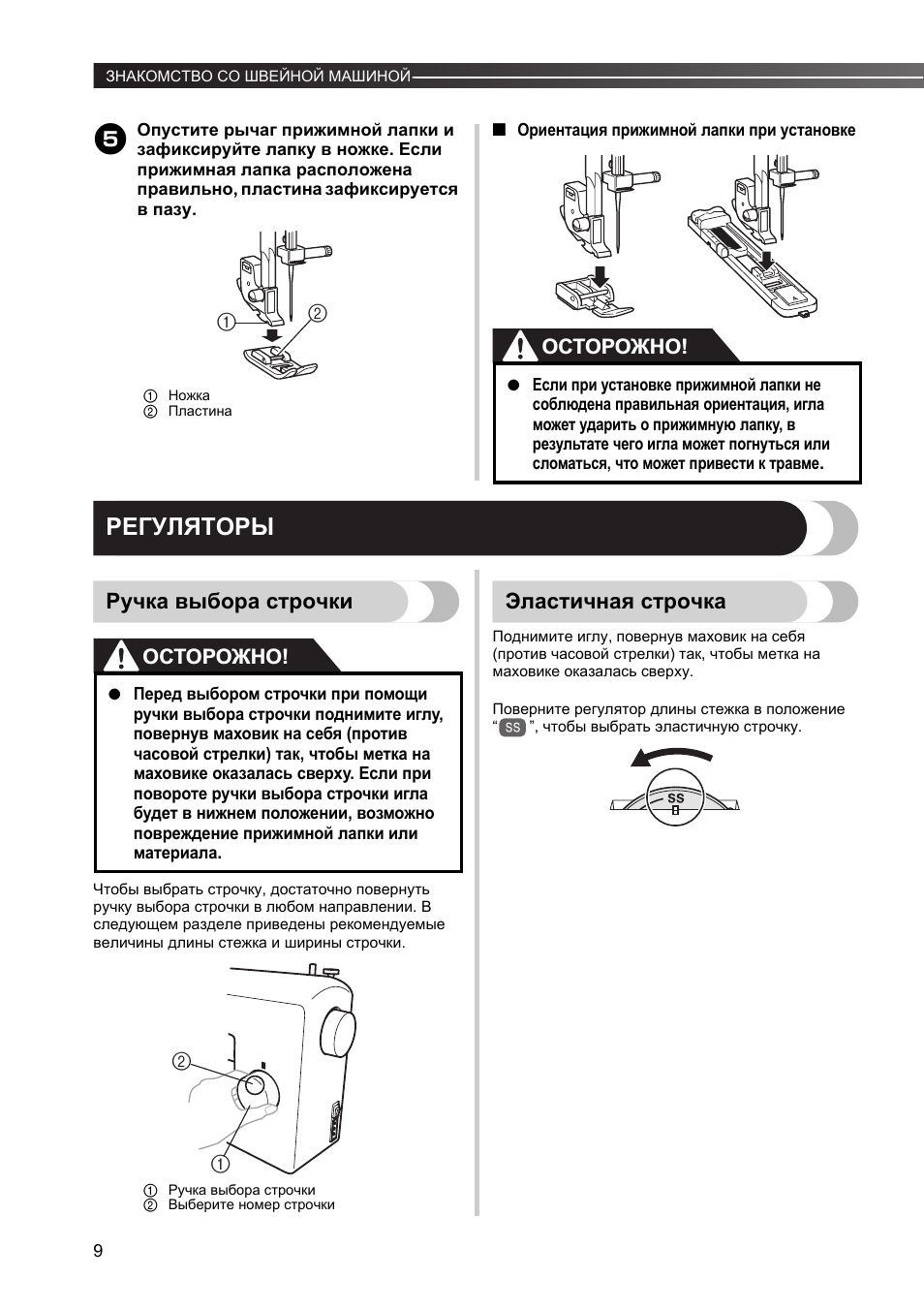

РЕГУЛЯТОРЫ ……………………………………….9

Ручка выбора строчки ………………………………. 9
Эластичная строчка …………………………………. 9
Рисунки и названия строчек ……………………. 10
Регулятор длины стежка …………………………. 12
Регулятор ширины строчки ……………………… 12
Рычаг реверса ……………………………………….. 13

ЗАПРАВКА НИТИ В МАШИНУ ……………..13

Намотка шпульки ……………………………………. 13
Заправка нижней нити …………………………….. 15
Заправка нижней нити (для моделей с
системой быстрой заправки нижней нити) … 16
Заправка верхней нити …………………………… 17
Использование нитевдевателя
(для моделей с нитевдевателем) …………….. 19
Вытягивание нижней нити ………………………. 21

СОЧЕТАНИЯ МАТЕРИАЛА, НИТИ И ИГЛЫ …22

2. ОСНОВНЫЕ ОПЕРАЦИИ …… 23

Изучите этот раздел перед началом шитья …. 23
Начало шитья ………………………………………… 23
Пробное шитье ………………………………………. 24
Изменение направления шитья ………………. 24
Работа с толстым материалом ……………….. 24
Работа с тонким материалом ………………….. 25
Работа с эластичным материалом ………….. 25
Работа с трубчатыми деталями ………………. 25

Шитье двойной иглой (опция) …………………..25
Натяжение нити ……………………………………….27

3. ВСТРОЕННЫЕ СТРОЧКИ …. 28

Прямые строчки ………………………………………28
Строчки “зигзаг” ……………………………………….28
Потайная подшивочная строчка ……………….28
Строчка-ракушка ……………………………………..30
Эластичные строчки ………………………………..30
Строчки двойного действия ……………………..31
Строчка-мережка ……………………………………..31
Обметывание краев …………………………………32
Строчка “елочка” ……………………………………..33
Шитье тройной эластичной строчкой “зигзаг” ……33
Декоративная отделка ……………………………..33

4. ОБМЕТЫВАНИЕ ПЕТЕЛЬ И

ПРИШИВАНИЕ ПУГОВИЦ … 34

Обметывание петли (автоматическое
обметывание петель за один прием) ………..34
Регулировка обметывания петель …………….36
Пришивание пуговиц ……………………………….37

5. ДОПОЛНИТЕЛЬНЫЕ

ШВЕЙНЫЕ ОПЕРАЦИИ ……. 38

Вшивание застежки “молния” ……………………38
Выполнение сборок …………………………………39
Штопка ……………………………………………………39
Аппликации ……………………………………………..39

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ …. 40

Использование лапки для потайной строчки ……40

6. ПРИЛОЖЕНИЕ ………………….. 41

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ……… 41

Ограничения, касающиеся смазки …………….41
Меры предосторожности при хранении
машины …………………………………………………..41
Очистка …………………………………………………..41

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ …………………………… 43
УКАЗАТЕЛЬ ……………………………………….. 46

4

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

1

1

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

ПРИНАДЛЕЖНОСТИ

Эти принадлежности облегчают выполнение большинства швейных задач.

Примечание

● Прилагаемые к машине принадлежности различаются в зависимости от модели машины.

Дополнительные принадлежности

Следующие принадлежности предлагаются как дополнительные (приобретаются отдельно). Для определенных
моделей машин некоторые из перечисленных принадлежностей могут входить в комплект поставки машины.

1.

2.

3.

4.

5.

6.

7.

8.

9.

№

Наименование

Код изделия

Северная и

Южная Америка

Другие

регионы

1

Лапка для строчки “зигзаг” “J”

(установлена на машине)

XC4901-121

2

Лапка для обметывания петель “A”

XD1792-031

3

Лапка для вшивания молнии “I”

XE9369-001

4

Штопальная пластина

XC6063-021

5

Лапка для пришивания пуговиц “M”

XE2137-001

6

Шпулька

(одна установлена на машине)

SA156

SFB:

XA5539-151

7

Набор игл

(игла 90/14)

Набор из трех игл: XE5328-001

Набор из двух игл: XE7064-001

8

Овальная отвертка

XE5241-001

9

Педаль

Подробнее см. стр. 5

№

Наименование

Код изделия

Северная и

Южная Америка

Другие

регионы

1.

2.

3.

4.

5.

6.

7.

8.

№

Наименование

Код изделия

Северная и

Южная Америка

Другие

регионы

1

Стержень для второй катушки

XE2241-001

2

Двойная игла

(игла 2,0/75)

X57521-021

3

Шагающая лапка

SA107

F034N:

XC2165-002

4

Стегальная лапка

SA129

F005N:

XC1948-052

5

1/4-дюймовая

стегальная лапка

SA125

F001N:

XC1944-052

6

Лапка для узкой

подгибки

SA127

F003N:

XC1945-052

7

Лапка для потайной

строчки

SA134

F018N:

XC1976-052

8

Направляющая для

выстегивания

SA132

F016N:

XC2215-052

№

Наименование

Код изделия

Северная и

Южная Америка

Другие

регионы

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

5

ОСНОВНЫЕ ЧАСТИ

1

Устройство намотки шпулек (Стр. 13)
Предназначено для намотки нити на шпульку
для использования в качестве нижней нити.

2

Регулятор длины стежка (Стр. 12)
Поворачивайте этот регулятор для настройки
длины стежка.

3

Стержень для катушки (Стр. 14, 17)
Предназначен для удержания катушку с нитью.

4

Регулятор ширины строчки (Стр. 12)
Поворачивайте этот регулятор для настройки
ширины строчки.

5

Регулятор натяжения верхней нити (Стр. 27)
Предназначен для управления натяжением
верхней нити.

6

Нитенаправитель (Стр. 14, 17)
Используется при наматывании нити на
шпульку и заправке нити в машину.

7

Рычаг нитепритягивателя (Стр. 18)

8

Устройство для обрезки нити (Стр. 24)
Для обрезки пропустите нить через
приспособление.

9

Нитевдеватель (Стр. 19)
(Имеется только на некоторых моделях.)

0

Система быстрой заправки нижней нити
(Стр. 16, 21)
(Имеется только на некоторых моделях.)

A

Плоская платформа с отделением для
хранения принадлежностей (Стр. 5)

B

Прижимная лапка (Стр.

C

Рычаг реверса (Стр. 13)
Нажмите на этот рычаг, чтобы переключить
направление строчки на обратное.

D

Ручка выбора строчки (Стр. 9)
Поворачивайте регулятор (в любом
направлении) для выбора нужной строчки.

E

Маховик
Предназначен для ручного подъема и
опускания иглы.

F

Винт точной настройки обметывания
петель (Стр. 36)

G

Выключатель питания/лампы подсветки (Стр. 7)

Предназначен для включения и выключения

питания и лампы подсветки.

H

Разъем для кабеля питания/гнездо для

подключения педали (Стр. 6)

Предназначен для подключения разъема

педали и кабеля питания.

I

Рычаг прижимной лапки (Стр. 18)

Предназначен для подъема и опускания

прижимной лапки.

J

Рычажок обметывания петель (автоматическое

обметывание петель за один прием) (Стр. 34)

Опускайте этот рычажок при обметывании петель.

K

Педаль (Стр. 7)

Педаль можно использовать для управления скоростью

вышивания, а также для запуска и остановки вышивания.

Педаль:

Модель KD-1902

для зоны 110-120V

KD-1902 для зоны 110-127V

(только Бразилия)

Модель KD-2902

для зоны 220-240V

Номер по каталогу для педали различается в

зависимости от региона, для которого она

предназначена. Обратитесь к дилеру или в

ближайший авторизованный сервисный центр.

Плоская платформа

Отделение внутри плоской платформы

предназначено для хранения принадлежностей.

1

Чтобы открыть это отделение,
сдвиньте плоскую платформу влево.

1

Плоская платформа

2

Отделение для хранения принадлежностей

1

3 2

4

5

6

7

8

9

0

A

B

C

D

G

F

H

I

K

E

J

1

2

6

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

1

РАБОТА СО ШВЕЙНОЙ МАШИНОЙ

ВНИМАНИЕ!

ОСТОРОЖНО!

Подключение кабелей

1

Подключите к машине разъем

педали.

2

Вставьте вилку кабеля питания в

розетку.

Примечание

● Если во время работы машины

произошло аварийное отключение
электропитания, выключите
выключатель питания машины и выньте
вилку кабеля питания из розетки. При
повторном включении машины
выполните все необходимые инструкции
по правильному включению машины.

●

В качестве источника питания используйте только бытовую электросеть.

Использование другого источника может привести к возгоранию, поражению

электрическим током или повреждению машины.

●

Убедитесь, что вилка кабеля питания надежно вставлена в розетку, а разъем — в

соответствующее гнездо на машине.

●

Не подключайте вилку кабеля питания к неисправной розетке.

●

Выключайте машину и вынимайте вилку из розетки в следующих случаях:

• если вы оставляете машину без присмотра;

• по окончании работы на машине;

• в случае отключения электропитания во время работы;

• если машина работает с перебоями из-за плохого электрического соединения или иных причин;

• во время грозы.

●

Используйте только кабель питания из комплекта поставки.

●

Не пользуйтесь удлинителями или разветвителями, в которые включено несколько бытовых

приборов. Это может привести к возгоранию или поражению электрическим током.

●

Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению электрическим током.

●

При отключении машины от сети электропитания сначала всегда выключайте

выключатель питания. При отключении машины от сети электроснабжения беритесь

только за вилку. Никогда не тяните за сетевой шнур – это может привести к его

повреждению и стать причиной возгорания или поражения электрическим током.

●

Не допускайте повреждения сетевого шнура, его обрывов, растягивания, перегибов,

перекручивания или образования узлов. Не ставьте на шнур никаких предметов. Не

подвергайте сетевой шнур воздействию повышенной температуры. Невыполнение этих

требований может привести к повреждению кабеля питания и стать причиной возгорания

или поражения электрическим током. В случае повреждения сетевого шнура или вилки

отправьте машину уполномоченному дилеру фирмы для ремонта.

●

Если машина не используется в течение длительного времени, выньте вилку из

розетки. В противном случае может произойти возгорание.

a

b

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

7

Выключатель питания и
лампы подсветки

Этот выключатель служит для включения/
выключения питания машины и лампы подсветки.

1

Включение (положение “I”)

2

Выключение (положение “O”)

ОСТОРОЖНО!

Педаль

Если педаль нажать слегка, машина будет
работать на малой скорости. Если педаль нажать
сильнее, скорость машины увеличится. Когда вы
убираете ногу с педали, машина останавливается.

1

Медленнее

2

Быстрее

Когда машина не используется, на педали не
должно быть никаких предметов.

ОСТОРОЖНО!

Проверка иглы

Для плавного и ровного шитья швейная игла

должна быть прямой и острой.

■ Правильная проверка иглы

Положите иглу плоской стороной вниз на

ровную поверхность. Осмотрите иглу сверху и

с боков. Утилизируйте погнутые иглы

соответствующим образом.

1

Параллельный просвет

2

Ровная поверхность (крышка челночного

устройства, стекло и т. п.)

Смена иглы

ОСТОРОЖНО!

1

Выключите машину.

2

Поднимите иглу, повернув маховик

на себя (против часовой стрелки)

так, чтобы метка на маховике

оказалась сверху.

3

Опустите рычаг прижимной лапки.

1

Рычаг прижимной лапки

●

Не включайте машину во время
нажатия на педаль. Машина может
неожиданно начать работать, что
может привести к телесным
повреждениям или порче машины.

●

Не допускайте попадания на
педаль кусков ткани или грязи. Это
может привести к возгоранию или к
поражению электрическим током.

2

1

1

2

●

Перед сменой иглы всегда

выключайте машину. В противном

случае возможно получение травмы,

если при случайном нажатии на

педаль машина начнет шитье.

●

Используйте только швейные иглы для

бытового применения. Любые другие

иглы могут погнуться или сломаться,

что может привести к травме.

●

Никогда не пользуйтесь погнутыми иглами.

Погнутая игла при работе может легко

сломаться, что может привести к травме.

1

2

1

8

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

1

ОСТОРОЖНО!

4

Придерживая иглу левой рукой,
овальной отверткой поверните винт
иглодержателя против часовой
стрелки и снимите иглу.

1

Используйте овальную отвертку

2

Винт иглодержателя

• Не прилагайте усилия при ослаблении

или затяжке винта иглодержателя, так
как это может привести к повреждению
некоторых деталей швейной машины.

5

Вставьте иглу плоской стороной к
задней части машины так, чтобы
она коснулась ограничителя. Затем
затяните винт иглодержателя
овальной отверткой.

Двойная игла устанавливается аналогично.

ОСТОРОЖНО!

Смена прижимной лапки

ОСТОРОЖНО!

Прижимную лапку необходимо менять в зависимости
от вида выполняемых швейных работ.

1

Выключите машину.
Поднимите рычаг прижимной лапки.

2

Поднимите иглу, повернув маховик на
себя (против часовой стрелки) так, чтобы
метка на маховике оказалась сверху.

3

Нажмите черную кнопку на задней
стороне держателя прижимной
лапки и освободите лапку.

4

Положите на игольную пластину другую
прижимную лапку так, чтобы пластина
на лапке находилась под пазом ножки.

●

Перед заменой иглы закройте
отверстие в игольной пластине тканью
или бумагой, чтобы игла не упала в
отверстие игольной пластины.

1

Используйте

овальную отвертку

2

Стопор иглы

3

Игла

2 1

2

3

1

●

Вставьте иглу так, чтобы она коснулась
ограничителя, и надежно затяните винт
иглодержателя овальной отверткой; в
противном случае возможна поломка
иглы или машины.

●

Перед заменой прижимной лапки
обязательно выключайте машину. Если
оставить питание включенным и
нажать на педаль, машина начнет
работать и может причинить травму.

●

Используйте только прижимную лапку,
которая предназначена для выбранной
строчки. Если использовать не ту лапку,
игла может ударить по прижимной лапке
и погнуться или сломаться, что может
привести к травме.

●

Используйте только прижимные лапки,
предназначенные для этой машины.
Использование любой другой
прижимной лапки может привести к
несчастному случаю или к травме.

1

Черная кнопка

2

Держатель прижимной

лапки

3

Прижимная лапка

1

2

3

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

9

5

Опустите рычаг прижимной лапки и
зафиксируйте лапку в ножке. Если
прижимная лапка расположена
правильно, пластина зафиксируется
в пазу.

1

Ножка

2

Пластина

■ Ориентация прижимной лапки при установке

ОСТОРОЖНО!

РЕГУЛЯТОРЫ

Ручка выбора строчки

ОСТОРОЖНО!

Чтобы выбрать строчку, достаточно повернуть
ручку выбора строчки в любом направлении. В
следующем разделе приведены рекомендуемые
величины длины стежка и ширины строчки.

1

Ручка выбора строчки

2

Выберите номер строчки

Эластичная строчка

Поднимите иглу, повернув маховик на себя
(против часовой стрелки) так, чтобы метка на
маховике оказалась сверху.

Поверните регулятор длины стежка в положение
“

”, чтобы выбрать эластичную строчку.

1

2

●

Если при установке прижимной лапки не
соблюдена правильная ориентация, игла
может ударить о прижимную лапку, в
результате чего игла может погнуться или
сломаться, что может привести к травме.

●

Перед выбором строчки при помощи
ручки выбора строчки поднимите иглу,
повернув маховик на себя (против
часовой стрелки) так, чтобы метка на
маховике оказалась сверху. Если при
повороте ручки выбора строчки игла
будет в нижнем положении, возможно
повреждение прижимной лапки или
материала.

2

1

Нажмите на кнопку для помощи
