Brother Laser Printer
SERVICE MANUAL
MODEL:
HL-2030/2032/2040/2070N
Read this manual thoroughly before maintenance work.
Keep this manual in a convenient place for quick and easy reference at all times.
November 2004
SM-PRN054
(4)
Confidential
© Copyright Brother Industries, Ltd. 2004
All rights reserved.
No part of this publication may be reproduced in any form or by any means without permission
in writing from the publisher.
Specifications are subject to change without notice.
Trademarks:
The Brother logo is a registered trademark of Brother Industries, Ltd.
Apple, the Apple Logo, Macintosh and TrueType are registered trademarks of Apple
Computer, Inc in the United States and other countries.
Epson is a registered trademark and FX-80 and FX-850 are trademarks of Seiko Epson
Corporation.
Hewlett Packard is a registered trademark and HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P, III, IIIP,
II, and IIP are trademarks of Hewlett-Packard Company.
IBM, IBM PC, and Proprinter are registered trademarks of International Business Machines
Corporation.
Microsoft, MS-DOS, Windows and Windows NT are registered trademarks of Microsoft
Corporation in the U.S. and other countries.
ENERGY STAR is a U.S. registered mark.
Citrix and MetaFrame are registered trademarks of Citrix Systems, Inc. in the United State.
All other terms and brand and product names mentioned in this Service Manual are registered
trademarks of their respective companies.
Confidential
PREFACE
This service manual contains basic information required for after-sales service of the laser
printer (hereinafter referred to as «this machine» or «the printer»). This information is vital to
the service technician to maintain the high printing quality and performance of the printer.
This service manual covers the HL-2030/2040/2070N printers.
This manual consists of the following chapters:
CHAPTER 1: GENERAL
Features, specifications, etc.
CHAPTER 2: INSTALLATION AND BASIC OPERATION
Installation conditions, Installation procedures, basic operation of the
printer etc.
CHAPTER 3: THEORY OF OPERATION
Basic operation of the mechanical system, the electrical system and the
electrical circuits and their timing information.
CHAPTER 4: DISASSEMBLY AND RE-ASSEMBLY
Procedures for disassembling and re-assembling the mechanical
system.
CHAPTER 5: PERIODIC MAINTENANCE
Periodical replacement parts, consumable parts, etc.
CHAPTER 6: ADJUSTMENTS AND UPDATING OF SETTING, REQUIRED AFTER
PARTS REPLACEMENT
CHAPTER 7: TROUBLESHOOTING
Reference values and adjustments, troubleshooting image defects,
troubleshooting malfunctions, etc.
CHAPTER 8: SERVICE SUPPORT SOFTWARE
Test print mode and Service menu mode, etc.
APPENDICES: PCB circuit diagrams, etc.
Information in this manual is subject to change due to improvement or redesign of the
product. All relevant information in such cases will be supplied in service information
bulletins (Technical Information).
A thorough understanding of this printer, based on information in this service manual and
service information bulletins, is required for maintaining its print quality performance and
for improving the practical ability to find the cause of problems.
i Confidential

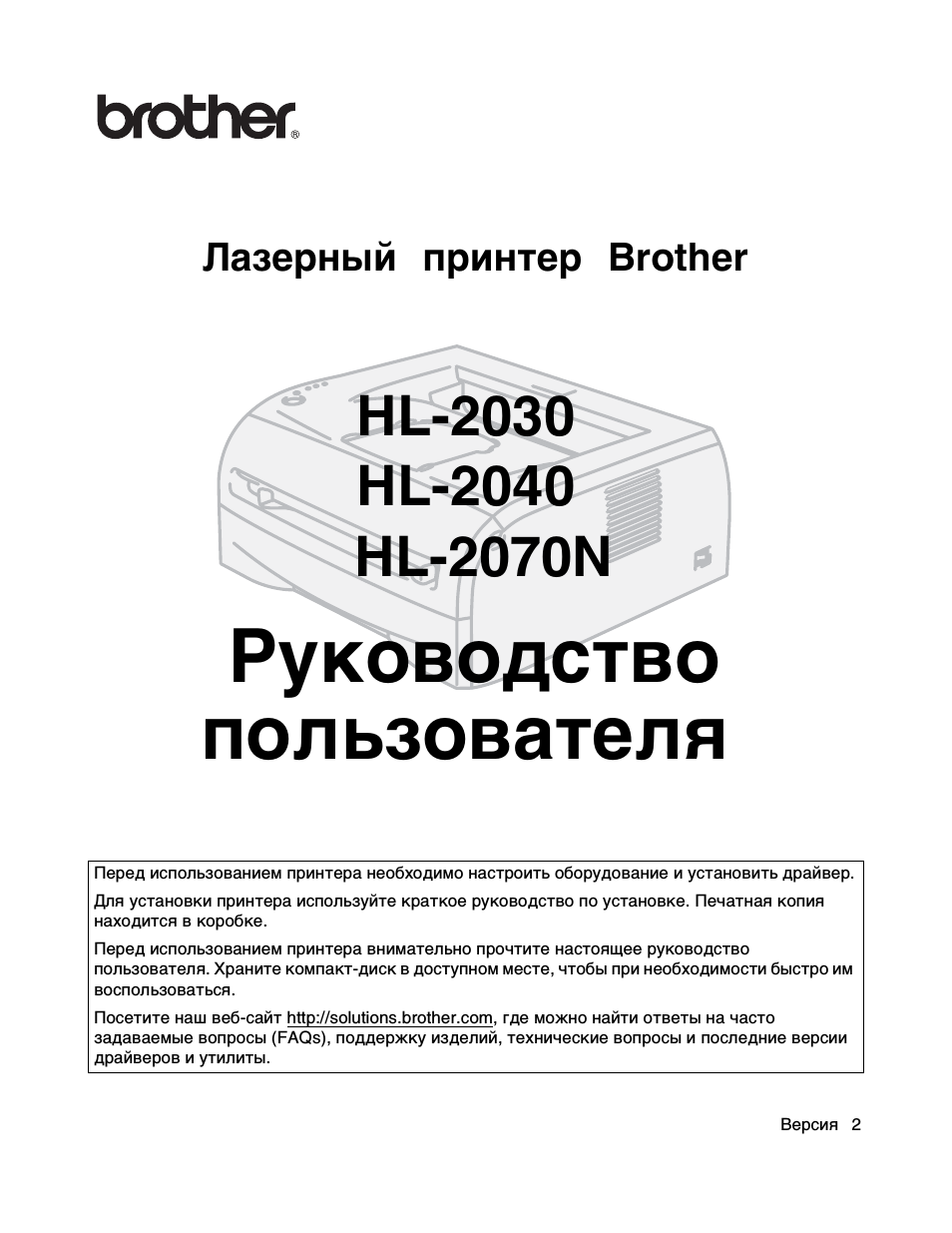

Лазерный принтер Brother
HL-2030
HL-2040
HL-2070N
Руководство
пользователя
Версия 2
Перед использованием принтера необходимо настроить оборудование и установить драйвер.
Для установки принтера используйте краткое руководство по установке. Печатная копия
находится в коробке.
Перед использованием принтера внимательно прочтите настоящее руководство
пользователя. Храните компакт-диск в доступном месте, чтобы при необходимости быстро им
воспользоваться.
Посетите наш веб-сайт http://solutions.brother.com, где можно найти ответы на часто
задаваемые вопросы (FAQs), поддержку изделий, технические вопросы и последние версии
драйверов и утилиты.
I

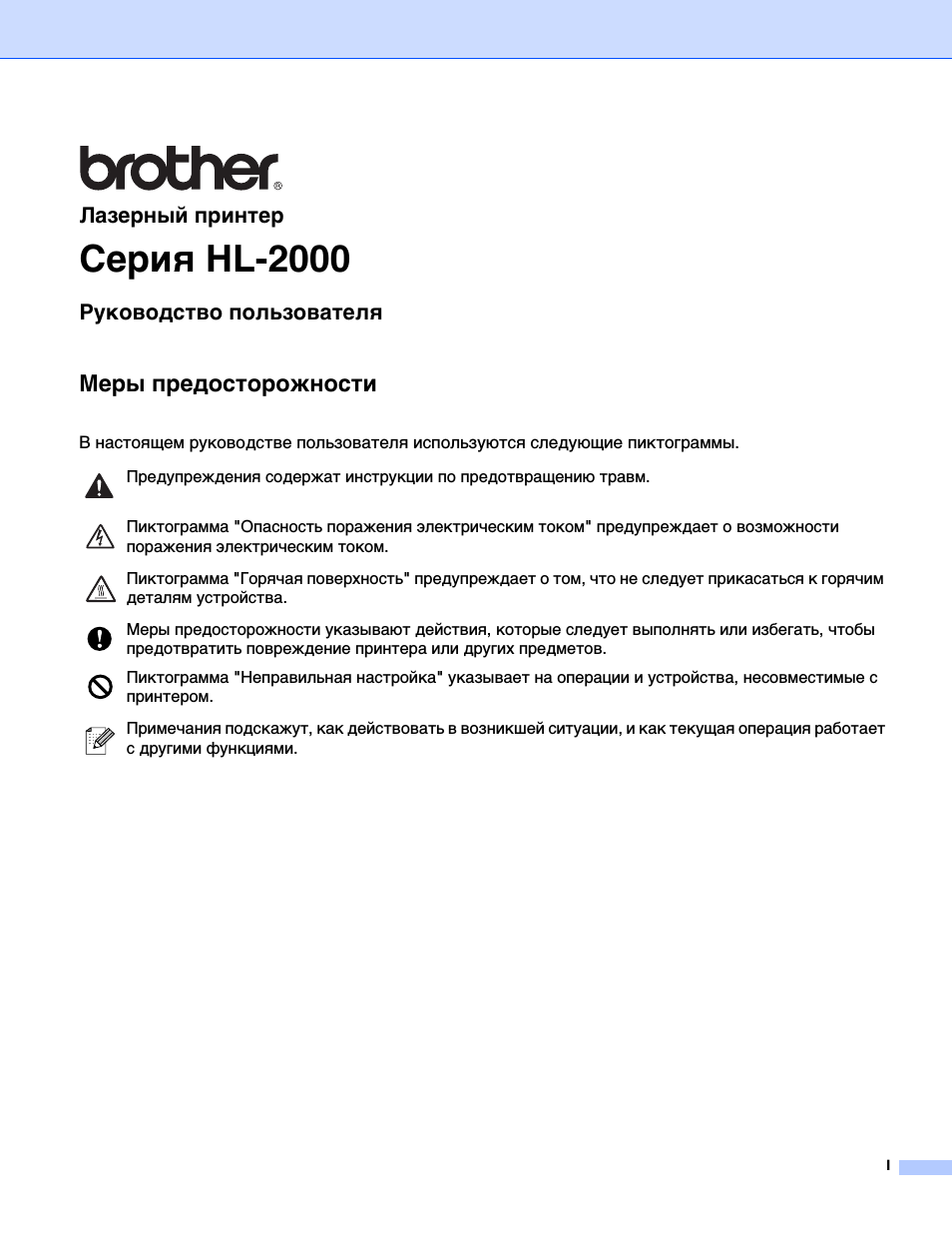

Лазерный принтер
Серия HL-2000
Руководство пользователя
Меры предосторожности
В настоящем руководстве пользователя используются следующие пиктограммы.
Предупреждения содержат инструкции по предотвращению травм.
Пиктограмма «Опасность поражения электрическим током» предупреждает о возможности
поражения электрическим током.
Пиктограмма «Горячая поверхность» предупреждает о том, что не следует прикасаться к горячим
деталям устройства.
Меры предосторожности указывают действия, которые следует выполнять или избегать, чтобы
предотвратить повреждение принтера или других предметов.
Пиктограмма «Неправильная настройка» указывает на операции и устройства, несовместимые с
принтером.
Примечания подскажут, как действовать в возникшей ситуации, и как текущая операция работает
с другими функциями.
II
Безопасное использование принтера
В принтере имеются электроды под
высоким напряжением. Перед чисткой
внутренних поверхностей принтера
убедитесь, что выключатель питания
отключен, а вилка питания вынута из
розетки электросети.
Не прикасайтесь к вилке мокрыми руками.
Это может повлечь поражение
электрическим током.
Сразу после использования принтера
некоторые внутренние детали могут быть
очень горячими. При открытии задней или
передней крышек принтера никогда не
прикасайтесь к затемненным деталям,
показанным на иллюстрации.
На узел термического закрепления тонера
нанесена наклейка с предупреждением.
Не удаляйте и не повреждайте эту
наклейку.
ЗАПРЕЩАЕТСЯ использовать для очистки внутренней и наружной части машины
огнеопасные вещества и какие-либо аэрозоли. Это может вызвать пожар или удар
током.
Не следует использовать пылесос для удаления просыпанного тонера. Вследствие этого
пыль тонера может загореться внутри пылесоса, что может привести к возникновению
пожара. Осторожно удалите пыль тонера сухой тканью без ворса и утилизируйте ее,
согласно местным правилам.
ОСТОРОЖНО
Чистка внешних поверхностей принтера:
■
Убедитесь, что выключатель питания отключен, а вилка питания вынута из розетки
электросети.
■
Используйте нейтральные моющие средства. Чистка с помощью летучих жидкостей, таких как
растворитель или бензин приведет к повреждению поверхности принтера.
■
Не используйте чистящие средства, содержащие аммиак.
Внутри принтера
(Вид спереди)
Откройте заднюю крышку
(Вид сзади)
III

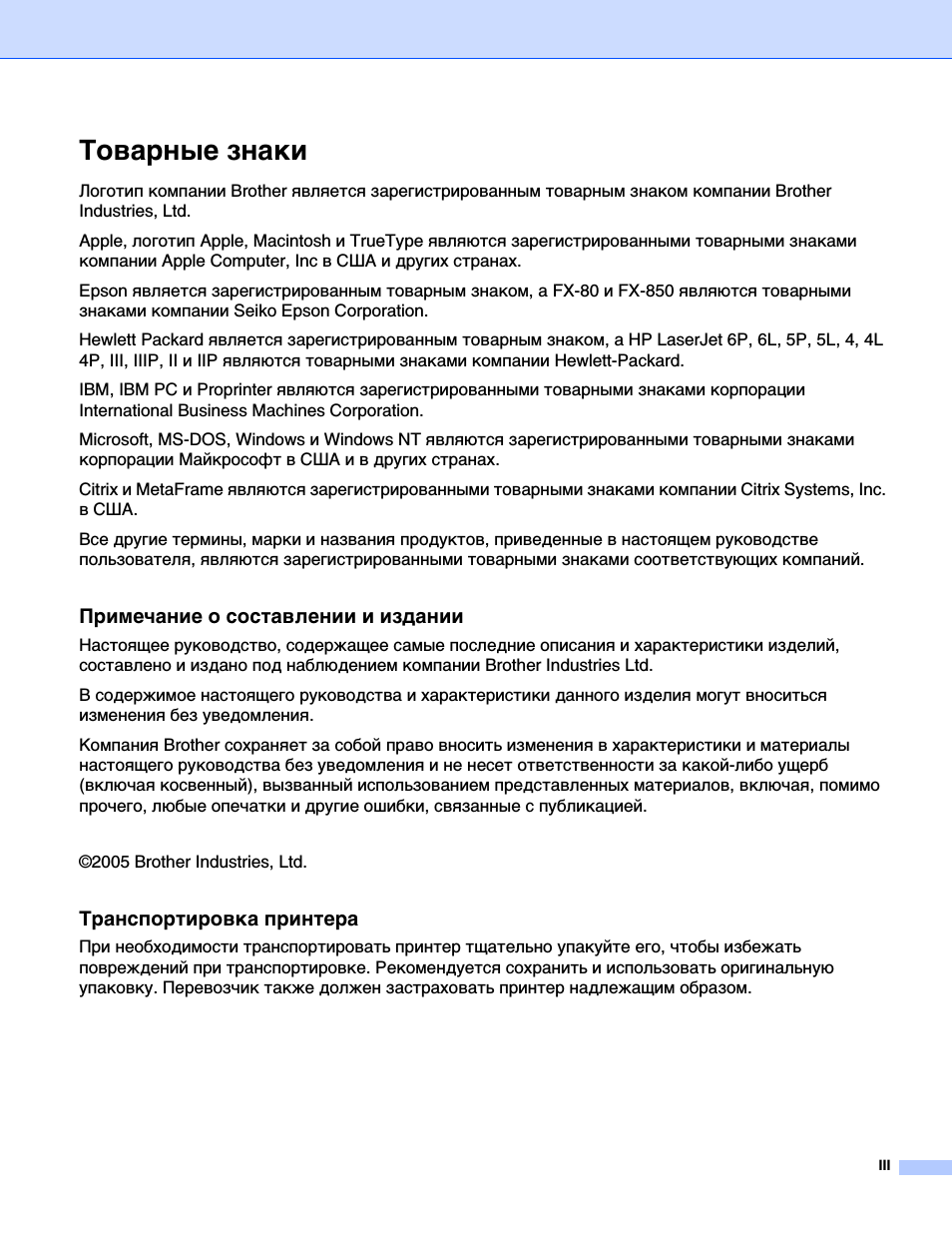

Товарные знаки
Логотип компании Brother является зарегистрированным товарным знаком компании Brother
Industries, Ltd.
Apple, логотип Apple, Macintosh и TrueType являются зарегистрированными товарными знаками
компании Apple Computer, Inc в США и других странах.
Epson является зарегистрированным товарным знаком, а FX-80 и FX-850 являются товарными
знаками компании Seiko Epson Corporation.
Hewlett Packard является зарегистрированным товарным знаком, а HP LaserJet 6P, 6L, 5P, 5L, 4, 4L
4P, III, IIIP, II и IIP являются товарными знаками компании Hewlett-Packard.
IBM, IBM PC и Proprinter являются зарегистрированными товарными знаками корпорации
International Business Machines Corporation.
Microsoft, MS-DOS, Windows и Windows NT являются зарегистрированными товарными знаками
корпорации Майкрософт в США и в других странах.
Citrix и MetaFrame являются зарегистрированными товарными знаками компании Citrix Systems, Inc.
в США.
Все другие термины, марки и названия продуктов, приведенные в настоящем руководстве
пользователя, являются зарегистрированными товарными знаками соответствующих компаний.
Примечание о составлении и издании
Настоящее руководство, содержащее самые последние описания и характеристики изделий,
составлено и издано под наблюдением компании Brother Industries Ltd.
В содержимое настоящего руководства и характеристики данного изделия могут вноситься
изменения без уведомления.
Компания Brother сохраняет за собой право вносить изменения в характеристики и материалы
настоящего руководства без уведомления и не несет ответственности за какой-либо ущерб
(включая косвенный), вызванный использованием представленных материалов, включая, помимо
прочего, любые опечатки и другие ошибки, связанные с публикацией.
©2005 Brother Industries, Ltd.
Транспортировка принтера
При необходимости транспортировать принтер тщательно упакуйте его, чтобы избежать
повреждений при транспортировке. Рекомендуется сохранить и использовать оригинальную
упаковку. Перевозчик также должен застраховать принтер надлежащим образом.
1 информация о данном принтере, Комплект поставки, Интерфейсный кабель
Информация о данном принтере -1, Комплект поставки -1, Интерфейсный кабель -1, Информация о данном принтере Чат поддержки
- Изображение
- Текст
1
1 — 1
1
51

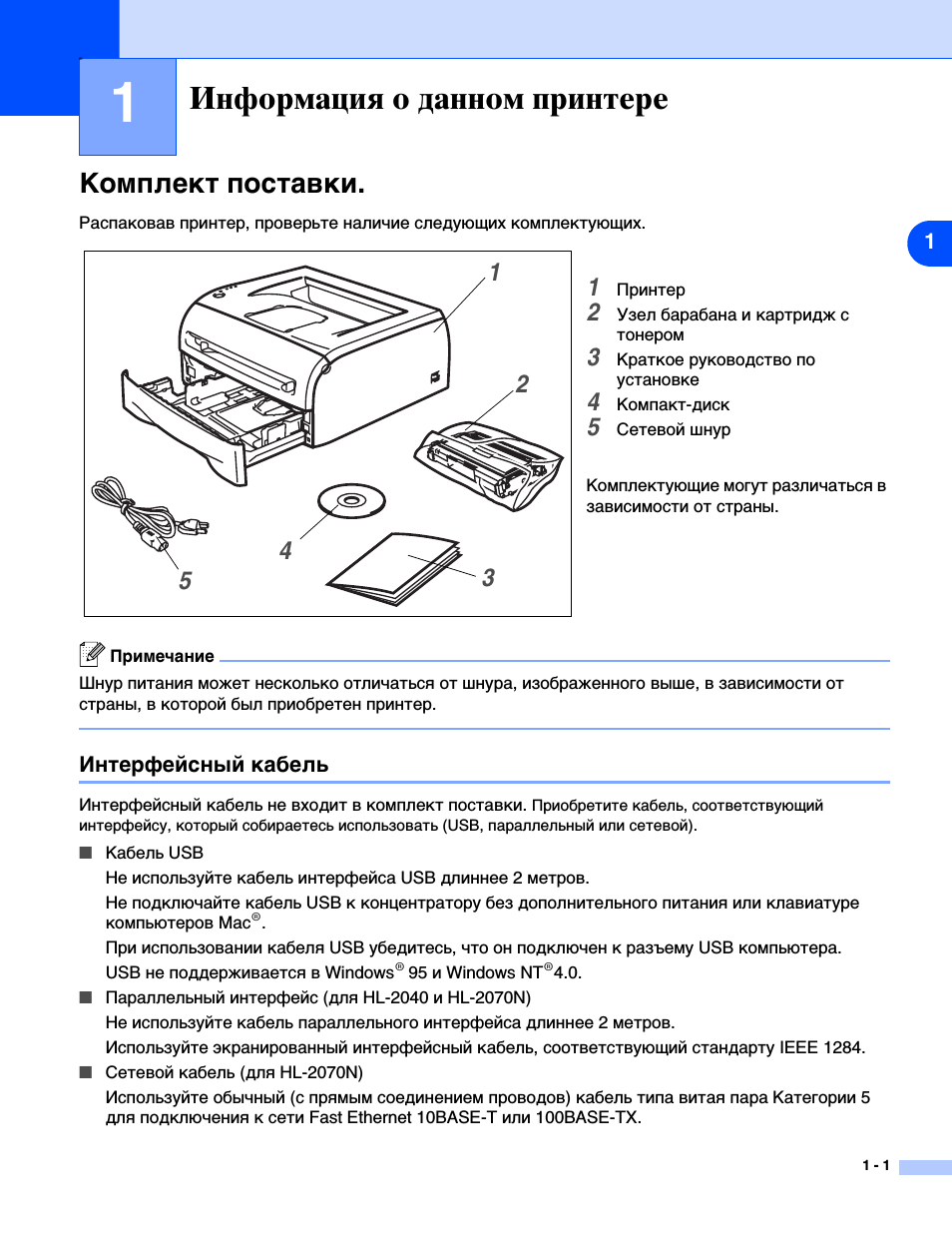

Информация о данном принтере
Комплект поставки.
Распаковав принтер, проверьте наличие следующих комплектующих.
1
Принтер
2
Узел барабана и картридж с
тонером
3
Краткое руководство по
установке
4
Компакт-диск
5
Сетевой шнур
Комплектующие могут различаться в
зависимости от страны.
Примечание
Шнур питания может несколько отличаться от шнура, изображенного выше, в зависимости от
страны, в которой был приобретен принтер.
Интерфейсный кабель
Интерфейсный кабель не входит в комплект поставки.
Приобретите кабель, соответствующий
интерфейсу, который собираетесь использовать (USB, параллельный или сетевой).
■
Кабель USB
Не используйте кабель интерфейса USB длиннее 2 метров.
Не подключайте кабель USB к концентратору без дополнительного питания или клавиатуре
компьютеров Mac
®
.
При использовании кабеля USB убедитесь, что он подключен к разъему USB компьютера.
USB не поддерживается в Windows
®
95 и Windows NT
®
4.0.
■
Параллельный интерфейс (для HL-2040 и HL-2070N)
Не используйте кабель параллельного интерфейса длиннее 2 метров.
Используйте экранированный интерфейсный кабель, соответствующий стандарту IEEE 1284.
■
Сетевой кабель (для HL-2070N)
Используйте обычный (с прямым соединением проводов) кабель типа витая пара Категории 5
для подключения к сети Fast Ethernet 10BASE-T или 100BASE-TX.
1
2
3
4
5
Информация о данном принтере
1 — 2
1

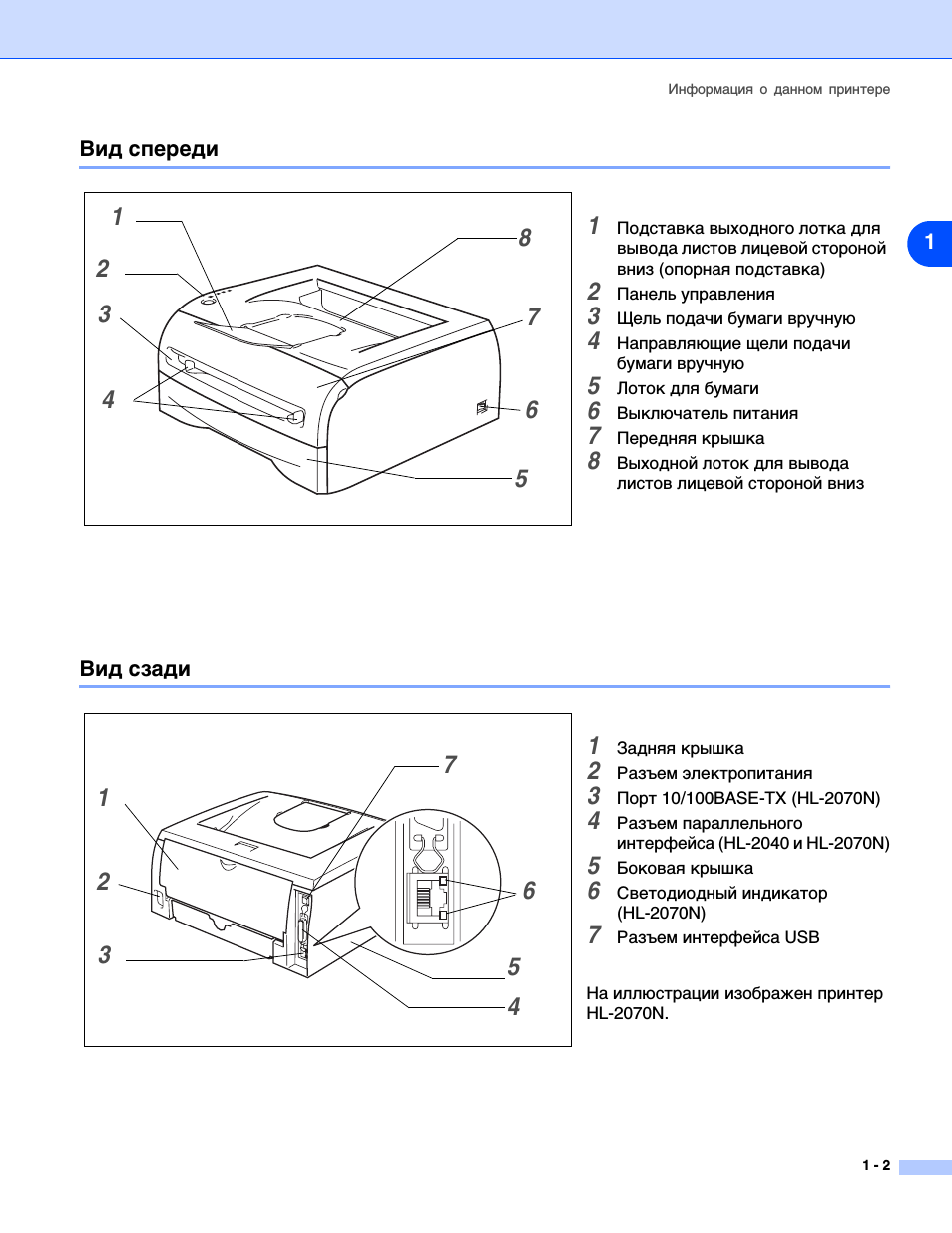

Вид спереди
1
Подставка выходного лотка для
вывода листов лицевой стороной
вниз (опорная подставка)
2
Панель управления
3
Щель подачи бумаги вручную
4
Направляющие щели подачи
бумаги вручную
5
Лоток для бумаги
6
Выключатель питания
7
Передняя крышка
8
Выходной лоток для вывода
листов лицевой стороной вниз
Вид сзади
1
Задняя крышка
2
Разъем электропитания
3
Порт 10/100BASE-TX (HL-2070N)
4
Разъем параллельного
интерфейса (HL-2040 и HL-2070N)
5
Боковая крышка
6
Светодиодный индикатор
(HL-2070N)
7
Разъем интерфейса USB
На иллюстрации изображен принтер
HL-2070N.
1
2
3
4
5
6
7
8
1
2
3
4
5
7
6
Выбор места для установки принтера, Электропитание, Условия эксплуатации
Выбор места для установки принтера -3, Электропитание -3 условия эксплуатации -3 Чат поддержки
- Изображение
- Текст
Информация о данном принтере
1 — 3
1

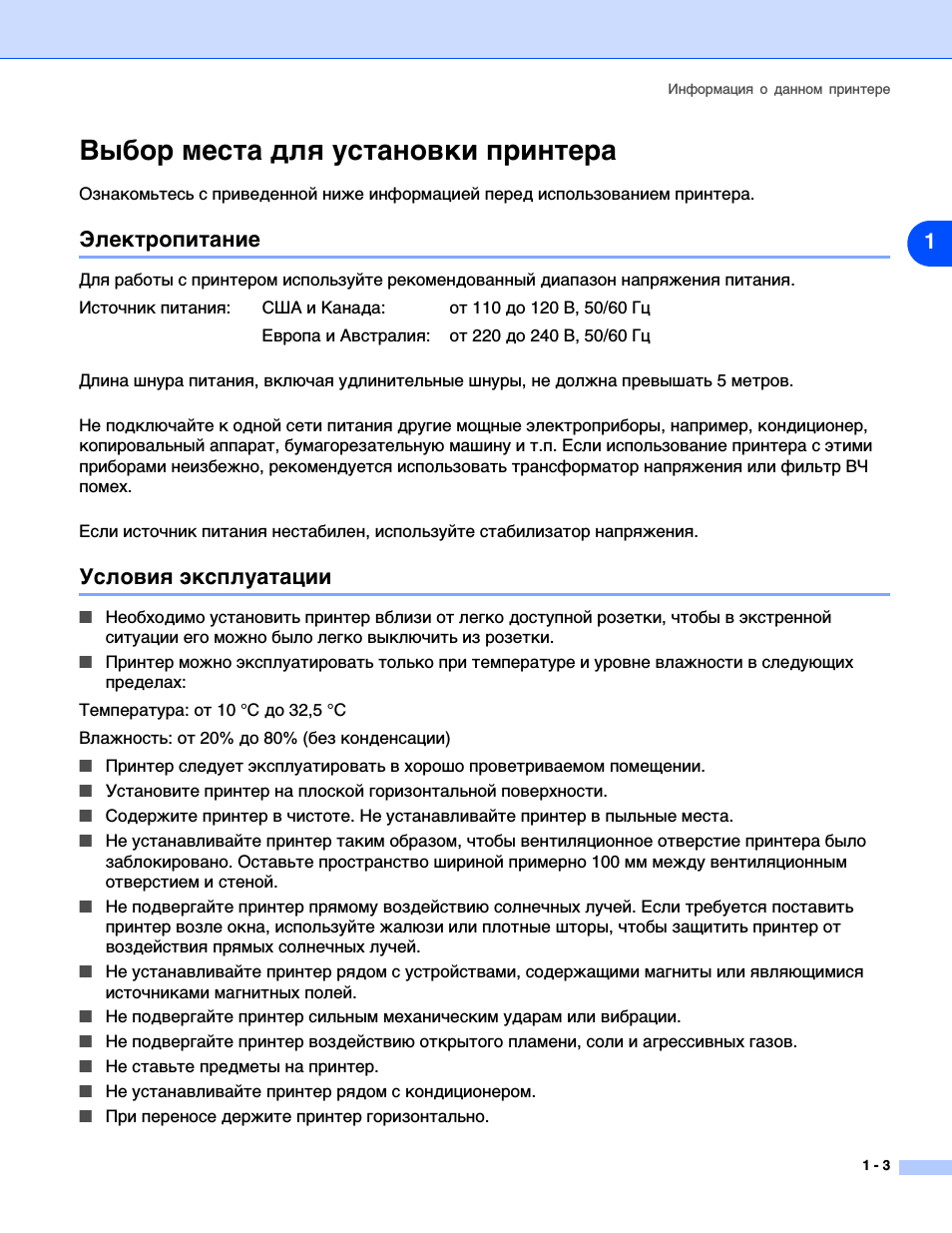

Выбор места для установки принтера
Ознакомьтесь с приведенной ниже информацией перед использованием принтера.
Электропитание
Для работы с принтером используйте рекомендованный диапазон напряжения питания.
Источник питания:
США и Канада:
от 110 до 120 В, 50/60 Гц
Европа и Австралия:
от 220 до 240 В, 50/60 Гц
Длина шнура питания, включая удлинительные шнуры, не должна превышать 5 метров.
Не подключайте к одной сети питания другие мощные электроприборы, например, кондиционер,
копировальный аппарат, бумагорезательную машину и т.п. Если использование принтера с этими
приборами неизбежно, рекомендуется использовать трансформатор напряжения или фильтр ВЧ
помех.
Если источник питания нестабилен, используйте стабилизатор напряжения.
Условия эксплуатации
■
Необходимо установить принтер вблизи от легко доступной розетки, чтобы в экстренной
ситуации его можно было легко выключить из розетки.
■
Принтер можно эксплуатировать только при температуре и уровне влажности в следующих
пределах:
Температура: от 10 °C до 32,5 °C
Влажность: от 20% до 80% (без конденсации)
■
Принтер следует эксплуатировать в хорошо проветриваемом помещении.
■
Установите принтер на плоской горизонтальной поверхности.
■
Содержите принтер в чистоте. Не устанавливайте принтер в пыльные места.
■
Не устанавливайте принтер таким образом, чтобы вентиляционное отверстие принтера было
заблокировано. Оставьте пространство шириной примерно 100 мм между вентиляционным
отверстием и стеной.
■
Не подвергайте принтер прямому воздействию солнечных лучей. Если требуется поставить
принтер возле окна, используйте жалюзи или плотные шторы, чтобы защитить принтер от
воздействия прямых солнечных лучей.
■
Не устанавливайте принтер рядом с устройствами, содержащими магниты или являющимися
источниками магнитных полей.
■
Не подвергайте принтер сильным механическим ударам или вибрации.
■
Не подвергайте принтер воздействию открытого пламени, соли и агрессивных газов.
■
Не ставьте предметы на принтер.
■
Не устанавливайте принтер рядом с кондиционером.
■
При переносе держите принтер горизонтально.
24:09
Принтер. Brother HL-2030R почему горят лампочки?
07:13
Laserdrucker Brother HL-2030, Printer
06:01
Brother 2030 ответ подписчику
07:33
Как заправить картридж TN2075, принтер Brother HL 2030R
07:02
Чем отличаются лазерный принтер Brother HL-2030R и HL-2035.Что делать если купили не тот картридж.
03:01
Как сбросить счетчик тонера картриджа brother HL-2035 (toner reset)
02:11
Полная разборка принтера Brother HL-2030R.Замена роликов захвата.Тепичные неисправности.
02:05
Brother HL 2030 Instructional Video
Нажмите на кнопку для помощи
