Буронабивной фундамент своими руками пошаговая инструкция для каркасного дома

Картинка с сайта: blog.marisrub.ru

Фундамент на буронабивных сваях разновидность свайного фундамента, при обустройстве которого в почве пробуривают скважины и устанавливают туда трубы с заливкой бетона, при необходимости делают опалубку. Таким образом, сваи не забивают в землю, а устанавливают или заливают в заранее подготовленные пробуренные скважины. В статье мы подробно разберем преимущества и недостатки, специфику конструкции. И узнаем, как установить буронабивной фундамент своими руками.

Картинка с сайта: blog.marisrub.ru

Буронабивной фундамент подходит для строительства на торфяной или слабо подвижной почве, земле с высоким уровнем грунтовых вод и слабого грунта. Кроме того, конструкцию используют на местности с плотной застройкой, что свойственно для участков с маленькой площадью. Вы без проблем построите просторный дом и двухэтажную баню близко друг к другу без последствий для грунта.

Характеристика фундамента

Бурый фундамент со сваями применяют для строительства деревянных и каркасных загородных домов, дач и облегченных гаражей, бань и беседок. Кстати, много интересных проектов вы найдете в каталоге “МариСруб”. Для тяжелых нагрузок и для участков с сильным перепадом высот используют буронабивной фундамент с ростверком.

Еще одна разновидность — буронабивной свайный фундамент с утеплителем. Это современная конструкция, более дорогая, но более устойчивая и надежная. В качестве утеплителя в данном случае применяют пенополистирол, который закрепляют на гидроизоляционный слой, а затем засыпают грунтом.

В независимости от выбора типа конструкции, фундамент на буронабивных сваях имеет следующие преимущества:

• Оперативный монтаж за 3-7 дней;
• Простая технология установки, не требуется длительной подготовки земельного участка и перекапывания грунта;
• Доступная стоимость;
• Надежность и прочность конструкции, одна буронабивная свая выдерживает нагрузку до 10 тонн!;
• Буронабивные сваи устойчивы к коррозии и деформации, а конструкция фундамента легко выдерживает подвижки грунта;
• Продолжительный срок эксплуатации — более 100 лет;
• Возможность поднять уровень первого этажа на высоту до одного метра;
• Подходит для сложных почв, в том числе торфяных, пучинистых и мало подвижных;
• Используется на местности с неровным рельефом, высоким уровнем грунтовых вод;
• Оптимален для компактных земельных участков с плотной застройкой;
• Ленточный фундамент и другие виды конструкций на буронабивных сваях не нарушают коммуникации, которые были установлены ранее;
• Строительство можно проводить в любое время года и при любых погодных условиях;
• Не требует больших физических затрат и применения спецтехники, поэтому можно установить фундамент самостоятельно.

Картинка с сайта: blog.marisrub.ru

Главным недостатком конструкции является невозможность обустройства подвала и цокольного этажа. Поэтому буронабивные сваи чаще используют только для бани или гаража, где подвал не нужен. А для загородного дома выбирают фундамент ленточный.

Такую конструкцию отличает прочность и надежность, легкая технология установки и долгий срок службы. Однако стоит ленточный фундамент гораздо дороже остальных видов. Кроме того, он требует больших временных и трудовых затрат. Поэтому, если вам не нужен подвал в загородном доме, лучше выбирайте сваи.

Подготовительные работы

В первую очередь нужно рассчитать фундамент, выбрать материалы и подготовить участок, очистить от мусора и сделать разметку. Ширина конструкции зависит от толщины стен будущего строения. Для легковесных каркасных строений эти параметры одинаковы. Для более основательного дома и бани из бруса или бревна ширину делают на 20-40 мм больше будущих стен. Это равномерно распределит нагрузку.

На участке отмечают места, где будут располагаться сваи. Разметку начинают с углов дома. Столбы устанавливают по периметру на расстоянии 1,5-2,5 метра друг от друга и в местах пересечения стен. Сваи также могут быть установлены стеной, в шахматном порядке или под участками строения.

Картинка с сайта: blog.marisrub.ru

Таким образом, выделяют следующие виды расположения свай:

• Одиночный, при котором каждый столб находится под своей опорой;
• Лента, как и при ленточном фундаменте, предполагает равномерное размещение свай по периметру здания;
• Размещение полосами применяют для массивных зданий с тяжелым весом и большой нагрузкой;
• Расположение кустами под несущими колоннами;
• Установка в шахматном порядке подходит для свайного фундамента с монолитным ростверком большой площади.

Располагайте сваи в зависимости от вида постройки и так, как удобно вам. В любом случае промежуток между скважинами должен быть равным и составлять не более 2,5 метров.

Как выбрать сваи

Буронабивные сваи — монолитные железобетонные столбы, которые гораздо прочнее и надежнее винтовых. Поэтому последние выбирают только для временных и хозяйственных построек, для строительства дачного забора. Можно купить готовые изделия либо изготовить самостоятельно уже на месте строительства.

Диаметр и марка бетона влияют на несущую способность и прочность каждой сваи, на площадь будущего фундамента, расстояние между столбами и количество свай. Эксперты рекомендуют брать бетон маркой не ниже М 200. И чем выше диаметр, тем выше несущая способность сваи.

Кстати, сваи обладают большей несущей способностью, чем грунт, важно учитывать и прочность грунта на земельном участке. Это влияет на площадь ростверка и количество свай. Сделать расчет и получить необходимые данные вам помогут таблицы и онлайн-калькулятор, которые вы легко найдете в интернете.

Монтаж фундамента

После того, как произведен расчет и заготовлены строительные материалы, приступают к установке конструкции. Технология монтажа легка и подразумевает, что на земельном участке на равном расстоянии друг от друга с помощью бура делают скважины глубиной от 1,5 метров, обязательно ниже уровня промерзания минимум на 10-15 сантиметров. Диаметр скважины выбирают в зависимости от параметров сваи, поэтому он варьируется в пределах 15-40 сантиметрах.

Стенки скважин усиливают опалубкой, заполняют арматурой и заливают бетоном либо устанавливают готовые трубы. Сверху устанавливают ростверк либо сразу возводят стены. Ниже приведена пошаговая технология установки буронабивного фундамента своими руками. Она включает следующие этапы:

• Подготовка и разметка участка;

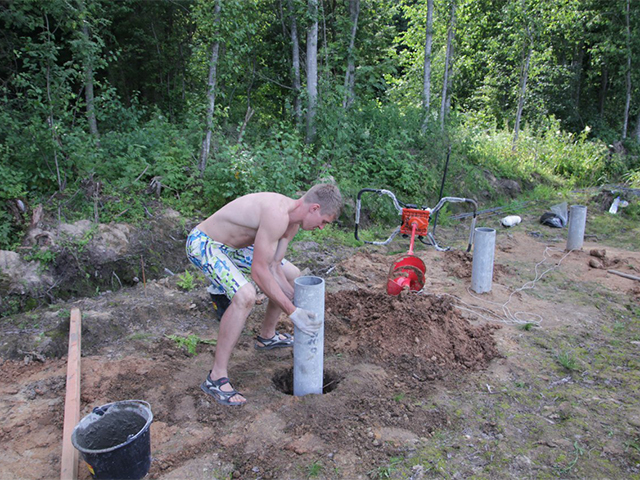

• Бурение скважин в намеченных местах глубиной не менее 1,5 метров и диаметром от 15 см;
• На дно скважины укладывают слой гравия с песком и трамбуют;
• При плотном грунте опалубку можно не делать, а сразу заливать бетон в скважину. Затем сверху делают небольшой опалубок из рубероида;
• Стены скважин выстилают прочной полиэтиленовой пленкой, которая создаст нужную гидроизоляцию;
• Если грунт сильно осыпается, сначала делают опалубку из тонких досок или рубероид, который сворачивают в виде трубы по диаметру скважины;
• Затем делают армирование при помощи прутьев диаметром 10-12 мм, которые связывают между собой в треугольный каркас. Можно купить и готовые каркасы. Прутики связывайте проволокой, не используйте сварку! Иначе в местах сварки образуется коррозия;
• В армированную скважину с опалубкой медленно тонким слоем заливают бетон;

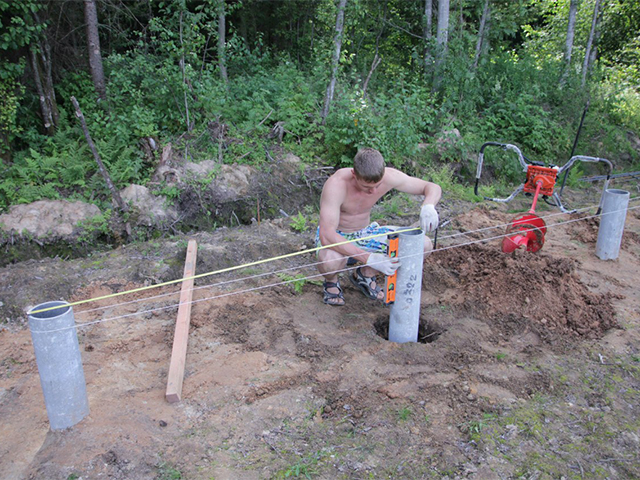

• В скважину с опалубкой заливают бетон и затем трубу осторожно приподнимают на 20-30 сантиметров;
• Затем выполняют опалубочную конструкцию для ростверка (если он планируется), заливают бетоном и оставляют до полного высыхания.

Картинка с сайта: blog.marisrub.ru

Ростверк можно сделать двумя способами. Наиболее распространенный вариант, когда ростверк заглубляется в почву. На основание сначала укладывают прослойку песка и тщательно трамбуют. В данном случае важно делать трубы для сетей канализации уже на этапе строительства фундамента. Кроме того, ростверк можно поднять над поверхностью земли, изменяя высоту свай до нужного уровня. Такой вариант оптимально подходит для сложного и пучинистого грунта.

Завершающие работы

Для прочности и надежности фундамента поверхность и боковые стены покрывают гидроизолирующими материалами, при необходимости утепляют конструкцию. Утепление защитит конструкцию от резких перепадов температур, замерзания и растрескивания. Качественная гидроизоляция обезопасит фундамент от негативного влияния влаги и осадков.

В качестве гидроизоляции используют современные гидрозащитные смеси, битумную мастику, жидкую резину, рулонные материалы или штукатурку с добавлением защитных компонентов. Для утепления фундамент с внешней и внутренней стороны засыпают слоем керамзита толщиной 0,5-1 метр. Также используют пенополистирол или распыляемый пенополиуретан.

Многие предпочитают устанавливать свой фундамент самостоятельно, но это очень рискованное и трудоемкое дело. Прочность и долговечность конструкции зависят от грамотности расчета, правильного выбора материала и качества выполняемых работ. Даже незначительная ошибка может привести к тому, что в скором времени в конструкции появятся трещины, а стены дома и вовсе перекосятся. При проектировании и строительстве фундамента нельзя забывать и о последующей прокладке инженерных сетей.

Картинка с сайта: blog.marisrub.ru

Чтобы избежать проблем, обращайтесь к профессионалам! Мастера “МариСруб” грамотно спроектируют и рассчитают фундамент, подберут качественные материалы и надежно установят конструкцию. Кроме того, выполнят тепло- и гидроизоляцию, проведут и подключат коммуникации. Гарантируем качество и надежность работ. Предлагаем сруб под усадку и строительство деревянного дома под ключ по низким ценам!

Для создания буронабивного фундамента для каркасного дома своими руками необходимо сначала определиться с местом расположения фундамента и провести разметку. Далее следует пробурить отверстия на необходимую глубину, учитывая верхний уровень плодородного слоя и уровень промерзания земли. Важно обеспечить правильный диаметр и вертикальность бурения, чтобы избежать проблем с устойчивостью фундамента.

После бурения необходимо установить опалубку и армирование, затем залить бетон. Лучше всего использовать прочный бетон марки не ниже М300. Следует следить за температурными условиями и идеальными показателями влажности, чтобы обеспечить правильное схватывание бетона. По истечении времени отвердевания можно приступать к строительству каркасного дома на готовом фундаменте.

Буронабивной фундамент: надежность и простота для каркасного дома

Картинка с сайта: opora-spb.ru

Каркасный дом является одним из самых популярных типов жилья во всем мире. Его преимущества — это быстрота строительства, относительно невысокая стоимость и возможность возводить его на различных типах грунта. Однако, чтобы дом был надежным и долговечным, необходимо правильно выбрать тип фундамента. В данной статье мы рассмотрим один из наиболее распространенных вариантов – буронабивной фундамент.

Особенности буронабивного фундамента

Буронабивной фундамент представляет собой систему свай, которые погружаются в грунт на определенную глубину. Сваи изготавливаются из бетона, что обеспечивает их высокую прочность и долговечность. Этот тип фундамента идеально подходит для каркасных домов, так как позволяет равномерно распределить нагрузку на грунт и избежать перекосов и деформаций.

Преимущества буронабивного фундамента:

• Высокая прочность и долговечность: бетонный сваи обладают высокой прочностью и способны выдерживать большие нагрузки, что гарантирует надежность и долговечность всего строения.
• Возможность строительства на различных типах грунта: буронабивные сваи могут быть установлены на любых типах грунта, включая слабые и пучинистые, что делает этот тип фундамента универсальным.
• Экономия времени и средств: установка буронабивных свай занимает меньше времени, чем заливка монолитного фундамента, а также требует меньше затрат на материалы и рабочую силу.
• Отсутствие необходимости в проведении земляных работ: при установке буронабивного фундамента не требуется рытье котлована и устройство опалубки, что значительно упрощает процесс строительства.
• Возможность установки на участках с уклоном: благодаря своей конструкции, буронабивной фундамент может быть установлен на участках с большим уклоном без потери прочности и надежности.

Недостатки буронабивного фундамента:

• Ограничение по весу строения: буронабивной фундамент не подходит для строительства тяжелых зданий, таких как кирпичные или бетонные дома.
• Необходимость использования специализированного оборудования: для установки буронабивных свай требуется использование специализированного бурового оборудования, которое может быть дорогостоящим.

Процесс установки буронабивного фундамента для каркасного дома:

1. Проектирование: перед началом строительства необходимо разработать проект фундамента, который будет учитывать все особенности участка и дома.
2. Подготовка участка: участок, на котором будет устанавливаться фундамент, должен быть расчищен от растительности и мусора, а Выровнен.
3. Бурение скважин: на участке бурятся скважины на глубину, которая зависит от типа грунта и веса дома.
4. Установка арматуры: в каждую скважину устанавливается арматурный каркас, который обеспечивает прочность сваи.
5. Заливка бетона: скважины заполняются бетоном, который после затвердевания образует прочную сваю.
6. Монтаж ростверка: после того, как все сваи установлены, на них монтируется ростверк, который служит основанием для стен каркасного дома.

Буронабивной фундамент является оптимальным решением для каркасного дома, так как он обеспечивает надежность и долговечность строения, а также позволяет сэкономить время и средства. Однако перед выбором этого типа фундамента необходимо учесть все особенности участка и самого дома, а также провести необходимые расчеты.

Устройство буронабивных свай своими руками

Традиционные ленточные и плитные фундаменты все чаще уступают пальму первенства свайным основаниям. Дома на сваях оказываются ничуть не хуже, а вот стоимость такой основы дешевле, причем простота установки позволяет выполнить все этапы работ своими руками. Если дело касается участка с повышенным водонасыщением, неровностями рельефа, наличием склонов или проблемного грунта – помогут буронабивные сваи. Это основание является прекрасной альтернативой любым типам фундаментов.

• Особенности конструкции
• Этапы выполнения работ

Особенности конструкции

Картинка с сайта: opora-spb.ru

Основная особенность устройства буронабивных свай в том, что элементы не вбиваются в землю силой, они «врастают» в грунт, посредством бурения скважин и заливки бетонной смеси

Достоинств буронабивной свайный фундамент имеет множество:

• возможность работать в условиях плотной застройки;
• сниженные динамические нагрузки на рядом стоящие фундаменты;
• малый объем земельных работ;
• практичность;
• всесезонность возведения;
• возможность выполнения работ своими руками;
• функциональность основы на любых типах грунтов;
• долгий срок эксплуатации.

Основная особенность устройства буронабивных свай в том, что элементы не вбиваются в землю силой, они «врастают» в грунт, посредством бурения скважин и заливки бетонной смеси. Проще говоря, в отверстие грунта ставится обсадная труба и заполняется раствором. Слабонесущие почвы требуют именно такого основания, так как при данном способе опора приходится на нижние плотные слои с минимальной функцией сжатия.

Важно! Строительство свайного буронабивного фундамента допускается в водонасыщенных, вечномерзлых грунтах. Нужно лишь соблюдать технологические тонкости обустройства и тогда основание простоит достаточно долго.

Практикуемый надежный и чуть высокий по стоимости вариант строительства свайного бурового фундамента с утеплителем позволяет снизить риск деструкции при естественных подвижках грунта. Выполняются работы с применением пенополистирола, имеющего жесткую структуру. Выкладка листов происходит на гидроизолирующий слой с последующей присыпкой грунтом. В случае возникновения пучения, пенополистирольный лист самортизирует и предотвратит возможные подвижки.

Важно! Данный вариант фундамента не всегда позволяет выстроить подвал, цокольный этаж.

Этапы выполнения работ

Картинка с сайта: opora-spb.ru

Чтобы выстроить свой дом на буронабивном свайном фундаменте, потребуется точность расчетов и правильность планирования

Чтобы выстроить свой дом на буронабивном свайном фундаменте, потребуется точность расчетов и правильность планирования всех этапов деятельности. В частности, для возведения основы в зимнее время необходимо позаботиться о прогреве бетонной смеси, чтобы она набрала нужную прочность.

1. Расчет основания . Ширина высчитывается исходя от толщины стеновых панелей. Но стоит помнить, что если предполагается строительство каркасника или дома из легких материалов, особой мощности нулевой уровень не требует, а вот для возведения брусовой бани, дома, стоит принять за правило: фундамент на 35-45 см шире, чем стена для равномерного распределения нагрузки.
2. Разметка участка проводится в зависимости от предпочтений хозяина: шахматка, в виде сплошной стены (дорого). Можно укрепить отдельные части будущего дома, однако все несущие панели и внутренние перегородки должны опираться на сваи. Шаг свайных элементов не должен быть меньше, чем диаметр скважины умноженный на три и больше 2 метров.

Картинка с сайта: opora-spb.ru

Бурение производится путем применения техники или обычного садового бура

1. Бурение производится путем применения техники или обычного садового бура. Лучшими признаны японские ямобуры, которые быстро справляются с работой и при этом имеют множество функций, облегчающих бурение в разных грунтах. Можно выполнить бурение посредством пробивания скважины – сбрасыванием с высоты тяжелого предмета с заостренным наконечником. Метод чуть более затратный, однако позволяющий добиться максимальной эффективности при небольшой величине заглубления.

Совет! Чтобы выстроить один фундамент покупать ямобур нерационально, поэтому лучше всего взять технику в аренду – работы пройдут быстрее, чем, если делать буронабивные сваи своими руками садовым буром, а сил уйдет меньше. Финансовые затраты в конечном итоге окупятся.

1. Опалубка требуется в случае невысокой плотности грунта и угрозы осыпания стенок шурфа. При нормальной выносливости почвы опалубка не нужна, достаточно залить бетонную смесь в скважину, армировать сваю каркасом или прутками и достаточно. В качестве опалубки подходит обсадная труба, погружаемая в скважину вместе с пробиванием, а по мере заполнения шурфа бетонной смесью, изымаемая из скважины.

Важно! Вне зависимости от величины заглубления, потребуется оголовок сваи для последующего скрепления ростверком. Поэтому малоформатный опалубок на поверхности грунта обязателен. В качестве опалубка для формирования оголовка подойдет лист рубероида, свернутый в трубу.

1. Выбор свай зависит от грунта. Преимущество буровых свай в том, что их не нужно делать много на одном метре квадратном и при этом работы по изготовлению проводятся на строительной площадке. Однако, если есть малейшие сложности с заливкой, проще купить готовые сваи и вставлять их в скважины.

Картинка с сайта: opora-spb.ru

Есть вариант изготовления свай с уширением нижней части

Есть вариант изготовления свай с уширением нижней части. Производится такая конструкция путем трамбования щебенной присыпки на дно скважины и последующей заливкой бетоном. Способ также хорошо подходит для осыпаемых грунтов – уширение сработает как прочное основание, повышая несущую способность свай.

При наличии на участке глинистого или обводненного грунта, применяется глиняная болтушка. Это смесь из глины и воды, которая заливается в скважину и, вымывая из шурфа остатки грунта, одновременно предотвращает попадание воды в состав бетона, что продляет срок службы сваи.

Важно! Самый простой способ справиться с плывунами на грунте – оставить в скважине обсадную трубу. Элемент должен быть сделан из материала, противостоящего коррозии. Бетонная смесь заливается и трамбуется в обычном режиме, однако обсадная труба начисто перекрывает горизонты плывунов и фундамент прослужит намного дольше.

1. В качестве подушки для основания выступает среднефракционный щебень, песчано-щебеночная смесь, которая трамбуется «до отказа», то есть чтобы при каждом ударе тромбовки смесь оседала на 0,7-1 см. После трамбования подушки вливается состав бетона, изготовленный из порошка: >
2. марки от М200 и выше для среднеслабых грунтов,
3. марки М 350 и выше для слабых грунтов,
4. марки М 400 и выше для вечномерзлых тяжелых грунтов.

Картинка с сайта: opora-spb.ru

Для увеличения срока службы сваи армируются прутками диаметра 12 мм

1. Для увеличения срока службы сваи армируются прутками диаметра 12 мм. Прутков берется от 2-4 шт. на каждую сваю, делается каркас, который вставляется в верхнюю треть скважины с тем расчетом, чтобы концы прутков выходили наружу так, чтобы их потом можно было связать ростверком.

Совет! В продаже имеются уже готовые трех-, четырехугольные каркасы, которые ускорят работы. Допустимо применение старых каркасов, если они в хорошем состоянии и очищены от грунта, бетонных кусков. Иногда для упрочнения тела сваи используются подручные материалы – битое стекло, щебень, однако применение данных наполнителей не рекомендуется для строений с высокой массой.

1. Монтаж свай осуществляется несложно. Определяя глубину бурения, необходимо знать регламент: вне зависимости от залегания грунтовых водоносных слоев и точки промерзания грунта опорная точка для сваи бурового типа находится не выше 1,5 метров и минимум на 15-20 см ниже нормативной точки промерзания грунта. Надземная часть сваи может быть длины до 0,6 метров.

Важно! Если работы по заглублению скважины выполнены неверно и точка промерзания (расчетная) не достигнута, то при начале заморозков основание будет выталкиваться.

1. Оголовки свай гидроизолируются листами рубероида для последующей обвязки ростверком.
2. Скважины без применения обсадных труб и глиняной болтушки также гидроизолируются. Для этого применяется либо целлофан, либо рубероид. Данная мера предотвратит впитывание в грунт бетонного молочка. Метод простой, однако применим только для плотных и неосыпающихся грунтов. В противном случае обязательно применение асбестоцементных, металлических обсадных труб.

Картинка с сайта: opora-spb.ru

Заливка бетоном производится порционно с трамбованием каждого предыдущего слоя

1. Заливка бетоном производится порционно с трамбованием каждого предыдущего слоя. Перерыв между заливками не должен составлять более 30 минут. Работы будут быстрее, если заливать сразу и бетономешалки. Применение наполнителя возможно (камень, щебень, песок), главное – соблюдение параметров прочности наполнителя и ровности граней.

Важно! Недопустимо оставлять в скважине даже малейшие пустоты – каверны приведут к деструкции свай, что повлечет перекос фундамента. Чтобы минимизировать риск образования воздушных полостей применяется высококачественный бетон и хорошая трамбовка. Например, это может быть специализированная гидравлическая машина, которая подает состав под давлением.

Если остались вопросы по обустройству буронабивных свай, стоит посмотреть видео. Процесс работы показан подробно и как можно более понятно, чтобы каждый застройщик смог сам возвести фундамент под свой дом.

Свайный фундамент — опорная конструкция из нескольких столбчатых элементов, забитых в грунт и связанных между собой. Применяется для строительства на нетвердом грунте жилых и каркасных зданий, небольших производственных объектов.

Что такое свайный фундамент

Опорное сооружение проектируют и возводят с использованием свай, которые берут на себя нагрузку подземной или наземной части здания и передают в более плотные нижние слои почвы. Это конструкция мелкого заложения без мероприятий по улучшению грунта. Вид фундамента определяют на этапе построения проекта, учитывая тип рельефа, глубину залегания вод, вес будущей постройки.

Картинка с сайта: sovet-ingenera.com

Нестабильные слабые грунты обычно располагаются неподалеку от леса, в местах повышенной влажности. Текучая глина, песчаная, суводистая почва — показатели для строительства свайного фундамента. подобная система имеет ряд преимуществ:

• обустройство в проблемном месте;
• не нуждается в трудоемких земляных работах;
• относительно быстрый монтаж;
• конструкция не дает усадки;
• вес строения равномерно распределяется на опоры;
• работа не зависит от времени года.

Позволяет снизить стоимость устройства подземной части здания. В дальнейшем, к свайному фундаменту можно присоединить позднее возведенную пристройку.

Недостатки свайного фундамента — невозможность строительства на скалистой поверхности. Для определения глубины закладки труб требуется точный расчет. Металлическая конструкция нуждается в антикоррозийной защите. Для возведения тяжелых высотных зданий, мостов требуется фундамент глубокого заложения. Монтаж таких конструкций сложный, с применением специальной техники.

Читаем: Как сделать столбчатый фундамент своими руками

Устройство

Основной момент при строительстве здания на слабом грунте — это обустройство свайного фундамента. Конструкция складывается из погружных свай, ростверка и обвязки. Столбы, стержни трубы — это прочные опоры, внедряемые в земляной массив. Их верхняя часть, оголовок, заделывается в ростверк, нижняя — подошва, утапливается до плотного слоя.

Ростверк — монолитная бетонная решетка, на которую устанавливаются стены. Он может быть железобетонным, металлическим или деревянным. Располагается по периметру здания, под внешними несущими стенами. Обвязка — это элемент, объединяющий разрозненно расположенные сваи в единую систему. Она обеспечивает устойчивость свайных столбов, равномерно распределяет массу постройки на грунт.

Безростверковые свайные фундаменты — одиночные опорные балки, с использованием оголовков, насадок, монолитных стаканов. Конструкции с ростверком устанавливают под колонны или несущие стены, включающие более двух опор. Это одно- или двухрядные ленточные ростверки.

Для изготовления свай обычно используют железобетон. Они могут быть стальными, редко деревянными. Возможно применение бетона или бутобетона, что несколько снижает цену конструкции. Для повышения прочности свайный фундамент армируют. Арматурой служат прутья из профилированной или гладкой стали.

Картинка с сайта: sovet-ingenera.com

По способу установки свайные фундаментные столбы бывают следующих видов.

1. Забивные — готовые железобетонные опоры с арматурой. Реже используются металлические.
2. Набивные или буронабивные делают на стройплощадке. Предварительно пробуренные и заполненные каркасной арматурой скважины заливают бетоном. Этот способ предпочтительнее, особенно для индивидуальных застройщиков, так как не требуется транспортировка и погрузочно-разгрузочные работы.
3. Винтовые металлические вставляются в грунт по типу шурупа, вручную или с помощью механизма. Достоинства способа — отсутствие земляных работ. Особенно оправдано их применение на рельефной местности. Но они более подвержены коррозии.
4. Буровинтовые представляют собой готовые железобетонные сваи на конце с винтом, которые вкручиваются в землю.
5. Висячие — не опираются на твердую почву. Удерживаются на весу за счет силы трения боковых стенок. Их применяют при слишком глубоком залегании плотного слоя.

По месту установки сваи бывают обязательные и промежуточные. Первые располагают по углам дома, в местах пересечения наружных и несущих стен. Если расстояние между обязательными 2,5 метра и более, добавляют промежуточные опоры.

Свайный фундамент может состоять из отдельно расположенных свай. Кустовой метод предполагает размещение определенного количества элементов треугольником, квадратом, квадратом с центральной опорой.

Ленточный способ — размещение в одну или две линии, причем расстояние между опорами равняется трем ее поперечным диаметрам. Для «сплошного поля» промежуток между соседними опорами 3–6 диаметров.

Вычисление высоты над землей

Чтобы сделать свайный фундамент по всем правилам, некоторые важные параметры нужно обсудить и выбрать на стадии проектирования. Это площадь подошвы, от которой зависит ширина свайного фундамента, а также его высота. Наиболее приемлемый размер цокольной части 300–600 мм. Если в доме запланирован подземный этаж, высота может достигать двух метров. Свайные стержни устанавливают полностью или частично утопленными в грунт. Располагают строго перпендикулярно почве или под наклоном.

Для определения размеров цоколя нужно учесть следующие моменты:

• температуру на улице зимой и планируемую внутри дома;
• глубину, на которую промерзает грунт;
• коэффициент сопротивления почвы;
• предположительный уровень снега;
• риск подтопления здания;
• уровень стояния подземных вод;
• несущую способность элементов свайного фундамента.

Стандартные винтовые сваи имеют диаметр 100–300 мм, длину 2500 мм. Для сохранности и сухости стен высота цоколя должна быть не ниже 200–250 мм. Такой размер даст возможность качественно выполнить все сварные работы. Оставшаяся часть опоры над поверхностью земли не более 850 мм, особенно при диаметре 108 мм. В противном случае получившаяся конструкция будет неустойчивой, может шататься при сильном ветре.

Картинка с сайта: sovet-ingenera.com

Поэтому наиболее приемлемый размер свайного фундамента над поверхностью земли — 450–550 мм. При этом здание сможет надежно стоять на своем месте, не подвергаясь ветрам. Устанавливая фундамент здания на отвесном косогоре, сложно соблюсти все условия. Тем не менее, верхняя часть свайных столбов должна находиться на одной линии.

Для проверки существует специальный прибор гидроуровень. Он работает по типу сообщающихся сосудов. Это две емкости с водой, соединенные шлангом. Для зимы нужна незамерзающая жидкость. В лазерном уровне луч-ориентиром выравнивает все опоры по высоте. Наиболее точный и удобный прибор нивелир: цифровой, оптический или лазерный.

Как рассчитать глубину погружения

Размещение свай по правилам — это прочность и устойчивость, надежность и долговечность строения. Для выполнения этой задачи нужно учитывать следующие пункты:

• вид постройки;
• сейсмическую активность;
• величину нагрузки на свайный фундамент;
• особенности грунта;
• глубину замерзания;
• уровень стояния подземных вод.

Степень забивки свайных столбов определяют в соответствии с техническими условиями к фундаменту и свойствами почвы. Так башмак сваи углубляют на 50–100 см в твердый слой грунта. Тогда здание не будет деформироваться и проседать, даст минимальную осадку. Для определения характеристики и пространственного положения прочных пород выполняют инженерно-геологические исследования.

Картинка с сайта: sovet-ingenera.com

По правилам сваи должны быть установлены на 20–25 см ниже промерзания почвы. Если средняя глубина промерзания в данной местности 1,2 метра, свайный фундамент нужно закладывать на глубину 1,5 метра. Чтобы определить глубину погружения под легкие постройки, достаточно поверхностной диагностики. Для этого самостоятельно бурят скважину до 2 метров. Оценивают состав и влажность почвы. Если плотный слой песка или глины начинается на полуметровой глубине, нужна двухметровая свайная труба.

1. Глубина забивки железобетонной опоры под каркасный дом — от 3 до 10 метров, с учетом состава почвы. При этом размер сечения — 150–250 мм.
2. В районах с высокой сейсмической активностью необходимо погружение на 4 метра.
3. На водонасыщенных песках — 8 м.
4. При промерзании почвы более чем на 1,5 м, сваи вгоняют на 2–3 м вглубь.
5. Под набивные бурение выполняют на глубину от 10 до 30 м.

Что касается нагрузки на фундамент, то она определяется СНиПом и ТУ. В среднем одна опора должна выдержать вес не менее двух тонны. При диаметре 89 мм — 4 тонны. Этого достаточно для сооружения беседки или веранды, тогда как для строительства одноэтажного частного дома нужны свайные стержни Ø 108 мм, нагрузкой до 7 т.

Если нет возможности определить точные характеристики почвы, глубину стояния вод и промерзания грунта, погружение свайного фундамента рекомендуется делать с запасом.

Пошаговая инструкция по монтажу своими руками

Кроме того, что свайный фундамент применяют при строительстве дома на самых сложных почвах, он обходится дешевле, чем ленточный или монолитная плита. Не нужно рыть котлован, готовить подушку из песка и щебня, укладывать гидроизоляционный материал. Верх здания может быть из дерева, кирпича, пенобетона или сэндвич-панелей. А если сделать свайный фундамент своими руками, это значительно удешевит проект.

Построить дом на слабом грунте непросто. Чтобы строение получилось надежным, важно правильно выбрать опоры, выполнить монтаж с соблюдением технологии. Предварительно выполняют подготовительные работы:

• пробное бурение скважины для определения состава грунта;
• расчет глубины погружения;
• выбор свай нужной длины и диаметра;
• составление плана;
• разметка участка.

Свайно-винтовой фундамент устанавливают двумя способами: ручным или механизированным. Выбор обусловлен наличием свободных подъездных путей к месту строительства, а также видом грунта, сезоном, финансовым обеспечением. Когда сооружение нужно возвести быстро, стоит применить механизированный способ бурения. В то же время, если строительство предполагается проводить в затопленном месте или к нему нет подъезда, придется все делать вручную.

Картинка с сайта: sovet-ingenera.com

Для этого в технологическое отверстие винта вставляется рычаг. Это может быть металлический прут или лом. Для установки винтовых опор есть специальный инструмент — монтажный оголовок. По инструкции он надевается на винт, закрепляется штырьком. Имеет две рукоятки и значительно облегчает работу.

Механизированный — это применение бурильных установок на основе автомобильного шасси, что позволяет забурить сваю в самый твердый грунт. Монтаж свайных конструкций большого диаметра без вспомогательной техники невозможен.

На последнем этапе проверяется перпендикулярность расположения опор. Их обрезают до нужной высоты. Затем в свайные опоры заливают цементный раствор. Он предохраняет металл от разрушения, защищает от проникновения воздуха. Далее к ним приваривают металлические оголовки и продолжают возведение дома.

Схема создания буронабивного основания

В современном строительстве широко используется технология установки буронабивных опор. Особенно актуален метод в черте города, на ограниченной территории, под землей, там, где требуется максимальная осторожность, чтобы не повредить коммуникации или находящиеся рядом постройки.

Технология буронабивного фундамента заключается в двух процессах: бурении скважин и заливке бетонной смеси. Перед началом работы определяют несущую способность сваи, совокупную нагрузку на фундамент. Рассчитывают нужное количество материала.

Картинка с сайта: sovet-ingenera.com

Свайный фундамент не требует предварительного выравнивания площадки. Строительство может происходить на неудобных территориях: возвышенности, склоны, складки почвы, поэтому подготовительные работы заключаются в уборке посторонних предметов и удалении верхнего слоя с корнями и стеблями растений.

Далее можно придерживаться следующей пошаговой инструкции:

1. Все точки установки свай отмечают колышками, соблюдая точность и аккуратность измерений. В этих местах делают небольшие углубления (25–30 см), чтобы упростить вход лопастей бура в землю.
2. Производят бурение на рассчитанную глубину, при необходимости делают расширение «пятка».
3. Внутренние стенки скважины закрывают отрезками пластиковых труб, рубероидом на каркасе из бруса. Это необходимо для предупреждения обваливания земли, вытекания воды из бетона.
4. Собирают арматурный каркас и вставляют его в скважину. Верхняя часть должна выступать на длину, достаточную для соединения с ростверком.
5. Заливают бетонную смесь. Для удаления пузырьков воздуха ее штыкуют. Полное высыхание конструкции длится до месяца.

После застывания бетона получается прочная и устойчивая конструкция. Сваи такого типа чаще используются для возведения тяжелых объектов. Стоимость работ высока, поэтому применять их для построения легкого каркасного или деревянного дома нецелесообразно.

Технология устройства ростверка

Возведение свайно-ростверкового фундамента —достаточно старый и проверенный способ. С успехом используется не только в промышленном строительстве, но и для частных коттеджей. Фундамент закладывается по всем правилам, на глубину промерзания грунта, но при этом на участке сохраняется ландшафт.

Картинка с сайта: sovet-ingenera.com

Недостаток метода — необходимость точных расчетов и соблюдение технологии строительства (изоляция скважины, использование соответствующей арматуры). Свайный фундамент может быть выполнен с висячим и заглубленным ростверком. Первый имеет вид парящей над землей конструкции. Второй заглубляется в почву на 20–25 см.

Устройство ростверка делают после заливки бетоном всех свайных столбов. Вначале на площадке обустраивают форму для заливки бетона. Затем делают арматурный каркас. Ростверк бетонируют таким же образом, как и сваи, штыкуют для удаления воздуха. Закрывают полиэтиленовой пленкой и выдерживают четыре недели. Опалубку удаляют уже через 10 дней. Строительство можно продолжать после полного затвердения ростверка.

Свайный фундамент порой является единственным способом прочно прикрепить строение к жесткой опоре. Кроме реализации строительства на сложных грунтах, есть возможность возвести дом своими руками, без привлечения тяжелой техники.

Если вам доводилось самостоятельно делать свайный фундамент, расскажите о своем опыте. Оставьте комментарий к статье, поделитесь ею в социальных сетях, добавьте в закладки.

Буронабивные сваи — разновидность свайного основания, которое предполагает устройство свай посредством бурения скважин в земле с последующим их армированием и бетонированием. В результате получается прочное монолитное основание, способное воспринимать большие нагрузки не только от возведенного здания, но и от боковых грунтов.

Существует несколько классификаций буронабивных опор, которые подробно описаны в СНиП 2.02.01-83 и СП 50-102-2003. В документах указаны виды свай, требования к ним, технологии устройства. Для частного строительства используются два типа буронабивных опор:

1. Цилиндрические. Имеют одинаковый диаметр по всему телу опоры.
2. С уширенной опорной подошвой — пятой. Устройство свай с пятой — сложный процесс, который невозможен без специального оборудования — буровых колонн с резцами. В плотных грунтах для выработки уширения используется взрывной метод.

При строительстве коттеджей своими руками без найма организации-подрядчика опоры с уширенной пятой не используются. Примитивное уширение может устраиваться, если используются обсадные трубы, но оно не имеет ничего общего с просчитанной пятой, которая выполняется при возведении многоэтажных зданий в соответствии со СНиП.

Картинка с сайта: zbbr.ru

Фундамент на буронабивных сваях используется в многоэтажном и частном строительстве в следующих случаях:

• В условиях плотной застройки, когда невозможно вырыть котлован для основания другого типа.
• На болотистых, слабых почвах, когда плотный грунт находится на глубине более 1 м.
• На участках со сложным рельефом.
• При возведении домов с использованием тяжелых стройматериалов (гранит, керамический кирпич).
• При наличии угрозы подтопления участка, рядом с водоемами, при высоком залегании подземных вод.
• При отсутствии данных о гидрогеологических изысканиях на участке.
• Плюсы и минусы буронабивного фундамента

Фундамент буронабивного типа имеет как преимущества, так и недостатки, свойственные всем свайным основаниям. Среди преимуществ отмечают:

К недостаткам конструкции можно отнести:

Буронабивные или винтовые сваи: что лучше?

Решив устроить фундамент на свайных опорах, владельцы участков под застройку не знают, какие сваи лучше использовать: винтовые или буронабивные. Сравним оба варианта:

Стоимость винтовых свай зависит от размера, используемого для их производства металла и способа обработки. Цена буронабивных опор определяется как сумма стоимости обсадных труб, арматуры и бетона.

Как видно из сравнительной таблицы, буронабивные опоры более долговечные и дешевые. Однако их устройство требует значительно больше усилий чем, монтаж винтовых свай.

Расчет и схема расположения буронабивных свай

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

• Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.

• Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.

Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:

• Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:

Картинка с сайта: zbbr.ru

В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.

• Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
• Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
• Расстояние между сваями. Расстояние можно рассчитать по формуле:

l = P/Q, где

l — расстояние между буронабивными опорами;
P — несущая способность сваи;
Q — нагрузка на 1 пог.м основания.

Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.

• Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.

Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.

Картинка с сайта: zbbr.ru

Устройство буронабивного фундамента своими руками

В отличие от других типов свай буронабивные опоры не регламентируются ГОСТом. Технология их установки прописана СНиП 2.05.03-84. В документе указаны следующие способы монтажа:

• бетонирование скважин с обсадной трубой или без нее;
• погружением опалубки с набивкой бетоном;
• сплошное бетонирование с камуфлетной пятой;
• погружением монолитного сердечника в скважину.

Не так давно появилась технология CFA, которая заключается в бетонировании свай при помощи полого бура с забурником, через который подается бетон. По причине отсутствия у большинства владельцев загородных участков сложных инструментов для бурения и бетонирования, мы рассмотрим самый простой способ монтажа буронабивных свай — бетонирование с обсадной колонной или без нее.

В зимний период работы по устройство буронабивного фундамента должны проводиться при температуре воздуха не ниже -10 С.

Пошаговая инструкция монтажа буронабивного фундамента:

Бурение скважин и установка обсадных труб

Бурение проводится шнеком вручную или бензобуром. Размер насадки шнека зависит от диаметра скважины. На дно скважины насыпается подушка 10-20 см из крупно фракционного песка. Обязательно ли устройство буронабивного фундамента с применением обсадных труб? По технологии обсадные трубы могут быть постоянными (оставаться в скважине) или съемными. Также допускается монтаж основания без обсадных труб. К преимуществам использования обсадных колонн относят:

• предотвращение осыпания стенки скважины;
• гидроизоляция бетонных свай;
• упрощенный монтаж армокаркаса;
• более простая заливка бетоном.

Применение обсадных труб также имеет недостатки:

• увеличение объема работ;
• удорожание фундамента.

Стоимость обсадных труб зависит от материала и размера. Лучше всего использовать пластиковые или асбестоцементные трубы, которые невосприимчивы к коррозии. Длина труб должна быть на 30-50 см больше рассчитанной длины свай. Монтаж труб обязателен в сыпучих, вязких, болотистых грунтах. В глинистых и плотных суглинистых почвах можно обойтись без обсадных труб. В этом случае стенки скважины обкладываются гидроизолом или рубероидом для создания гидроизоляции.

Картинка с сайта: zbbr.ru

При использовании обсадных труб изделия погружаются в скважину вдавливанием или забиванием при помощи кувалды. Труба должна устанавливаться внутри скважины строго вертикально. Положение контролируется строительным уровнем. Допустимое отклонение для трубы 2 м составляет не более 1 см в сторону. Зазор между стеной скважины и обсадной трубой засыпается грунтом.

Армирование буронабивных свай

Армирование необходимо для противостояния сжимающим нагрузкам, действующим на сваю со всех сторон. Арматура для буронабивных свай связывается в пространственный армокаркас. Количество продольных стержней арматуры 4 или 6. Каждые 30-40 см устанавливают вертикальные стержни. Диаметр используемых арматурных стержней класса А3 — 15-20 мм. Длина стержней должна быть на 0,5 м больше, чем длина обсадных труб. Используемая для армокаркаса арматура должно соответствовать ГОСТ 5781.

Вязка арматурных каркасов осуществляется при помощи отожженной проволоки сечением 1-5 мм. Для фиксации стержней лучше всего подходят хомуты или пластиковые трубки 90 мм. Каркас изготавливается при помощи армогиба или вязального пистолета следующим образом:

• арматура обрезается до нужной длины
• монтируются держатели для продольных стержней;
• 4 или 6 стержней располагаются в пространстве при помощи держателя;
• монтируются вертикальные стержни с выбранным шагом при помощи проволоки и хомутов.

Для армирования буронабивных свай нельзя использовать арматурные отходы, а также ржавую и грязную арматуру.

Картинка с сайта: zbbr.ru

Готовый арматурный каркас опускается в скважину и устанавливается там таким образом, чтобы арматура не соприкасалась со стенками обсадных труб.

Бетонирование буронабивных свай

Для бетонирования применяется бетон класса В22,5. Для легких построек допускается использование бетонной смеси класса В15…17,5. Бетон по составу и физико-механическим свойствам должен соответствовать ГОСТ 19804.2-79, 10060.0-95, 10060.4-95 и 12730.0-78. При самостоятельном изготовлении бетонной смеси необходимо точно соблюдать рецептуру.

Оптимальный вариант — заказ готового бетона с доставкой. В этом случае целесообразно заказать АБС с рукавом нужной длины, по которому смесь будет подаваться в скважины. Также учтите, что на бетонирование каждой сваи уходит 10-20 минут, а время бесплатной стоянки АБС составляет 1 час. За время, которое миксер проведет на вашем участке сверх этой нормы, придется доплатить отдельно.

Заливка производится путем подачи бетона в устье скважины через опущенную вниз воронку. Бетон подается в скважину порциями: когда образуется пласт 30-50 см необходимо остановить заливку и произвести виброутрамбовку. Затем заливается и утрамбовывается следующая порция. Оголовок сваи формируется путем заливки обсадной трубы до верхнего края. Бетон застывает в течение 7-10 суток.

Устройство пяты — основания буронабивной опоры.

Пята — уширение основания сваи, которое позволяет повысить несущую нагрузку на 5-10%. При обустройстве свайного основания своими руками сделать уширение можно одним из двух способов:

• распирание грунта в устье скважины усиленной трамбовкой с последующей заливкой бетонной смеси;
• использование обсадной трубы с уширением снизу.

В первом способе невозможно оценить качество полученной пяты, а во втором существенно увеличивается трудоемкость за счет бурения более широкой скважины. В большинстве случаев при строительстве частного дома даже большой массы делать уширение нецелесообразно.

Обрезка обсадных труб и арматуры

Обрезка производится болгаркой. Стержни арматуры должны выступать из оголовка сваи, но быть равными по высоте. При помощи выступающей арматуры будет осуществляться связка свайного фундамента с наземной частью.

Устройство наземной части фундамента

Существует несколько вариантов оснований, опорой для которых служит буронабивной фундамент:

1. Свайно-монолитный. Комбинированный тип основания, при котором поверх свайного поля заливается монолитная плита. Применяется преимущественно на плотных грунтах и для строений с большой массой. Достоинства: высочайшая несущая способность. Недостатки: большой объем бетонных работ и высокая стоимость.
2. Свайно-ленточный. Ленточный фундамент на сваях — оптимальный вариант для загородного дома. Монолитная фундаментная лента, заливаемая при помощи опалубки, опирается на буронабивные сваи, передавая до 40% веса дома на опоры. Достоинства: простота выполнения, низкая стоимость, надежность. Недостатки: на болотистых грунтах необходимо устройство висячего ленточного основания, которое самостоятельно рассчитать и выполнить практически невозможно.
3. Свайно-ростверковый. По конструкции напоминает свайно-ленточное основание, но вместо монолитной ленты нагрузку от строения воспринимает ростверк. Фундамент с ростверком отлично подходит для небольших дачных домиков, бань, хозпостроек. Достоинства: простой монтаж, возможность самостоятельного обустройства металлического висячего ростверка. Недостатки: относительно низкая несущая способность.

Картинка с сайта: zbbr.ru

При выборе наземной части для буронабивного фундамента необходимо учитывать характеристики будущего дома (массу, площадь), типы грунтов на участке и финансовые возможности. Рассчитывая стоимость комбинированного фундамента, не забывайте включить в смету работы и материалы по утеплению, гидроизоляции, отделке.
