Весь процесс описывать не буду, т.к. таких много. Опишу все сложности установки и подключении:
-Вскрываем обшивку задней двери на клипсах
-Вытаскиваем один из плафонов освещения ном. знака, извлекаем лампочку, изолируем на всякий, убираем в сторону.

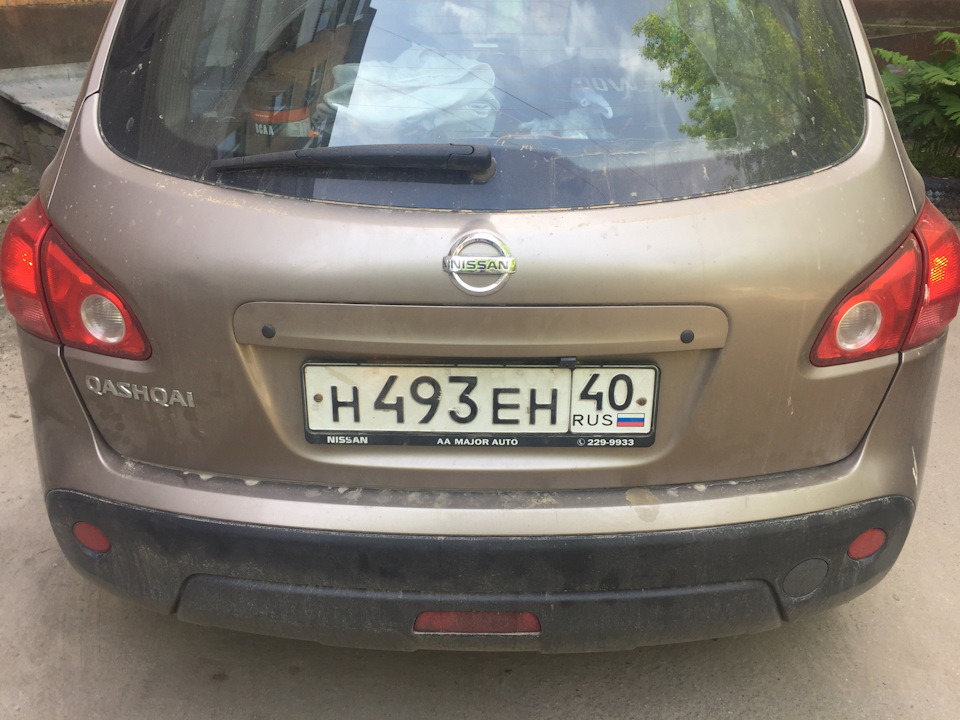

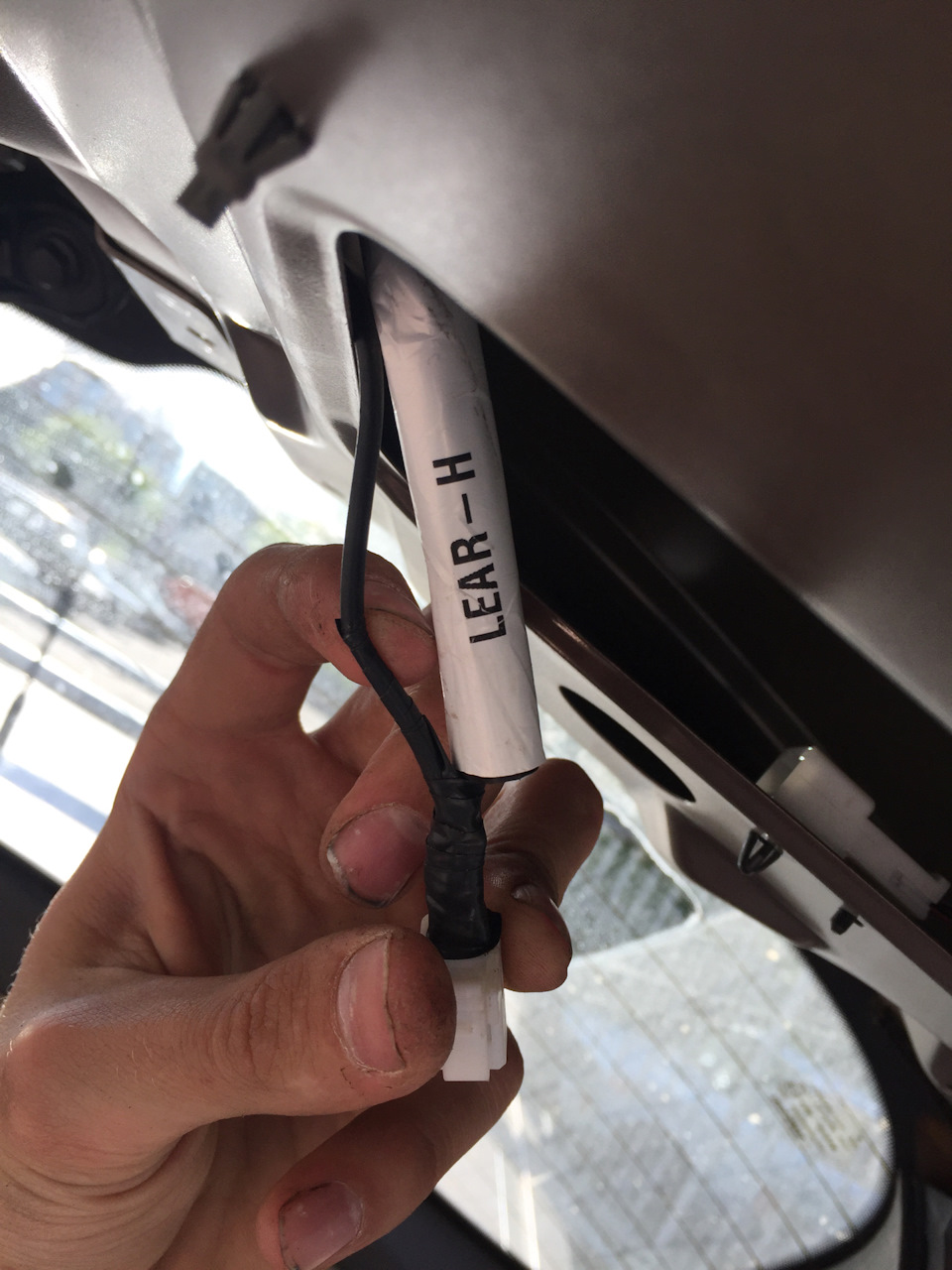

-Протягиваем провода от камеры с помощью стальки (проволки) через отверстие за накладкой и защёлкиваем камеру
-провод питания с красным штекером соединяем с + и — проводами заднего хода
-Так же соединяем + который пойдёт с тюльпаном по салону
-У меня ещё были провода отдельно на подсветку номера, естественно подключаем к проводам идущим к фишке (на фото лучше видно, приложил ниже)
— разрезаем провода с тюльпаном и протягиваем провода по салону
— у магнитоллы придётся повозится, надо переставить в переходнике на евро разъем одну клемму в фишке, чтобы на неё посадить + от тюльпана, фото скину, так легче разобраться

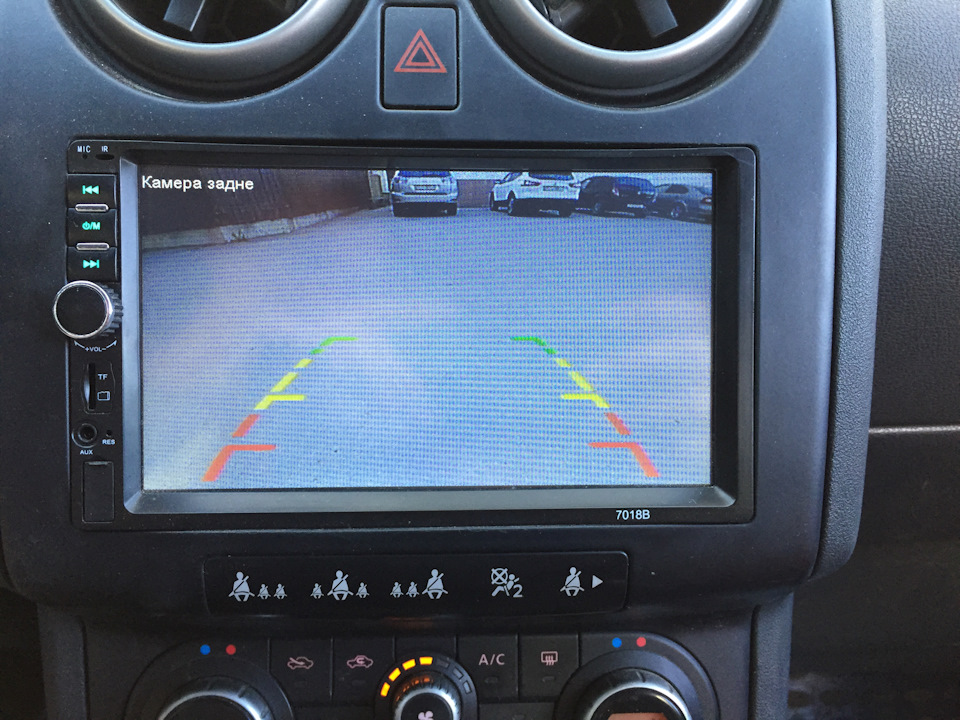

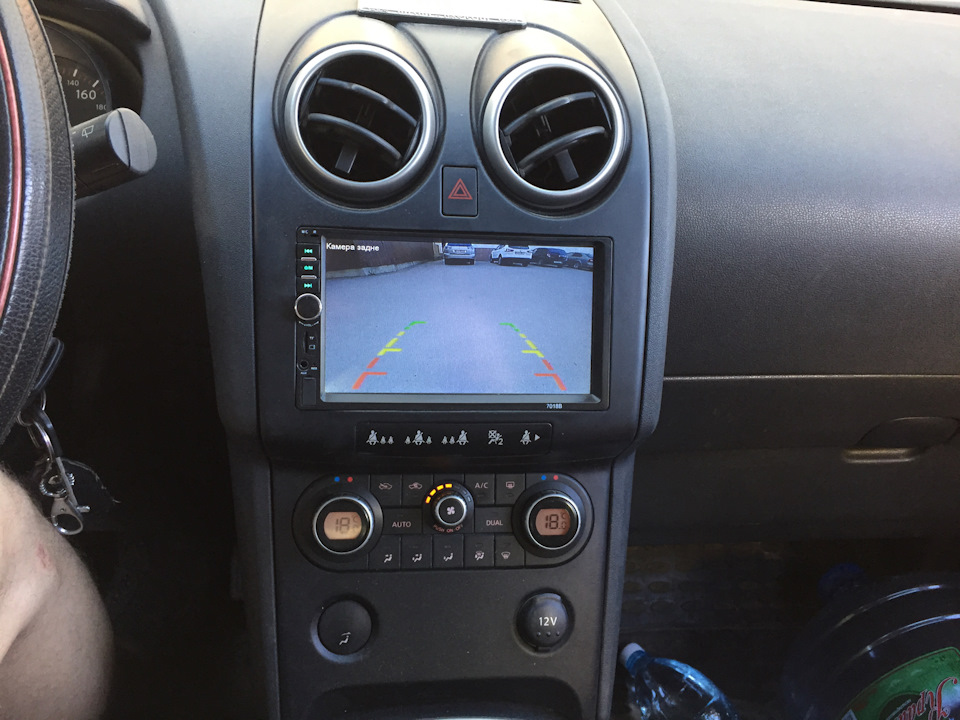

И все переключается, работает

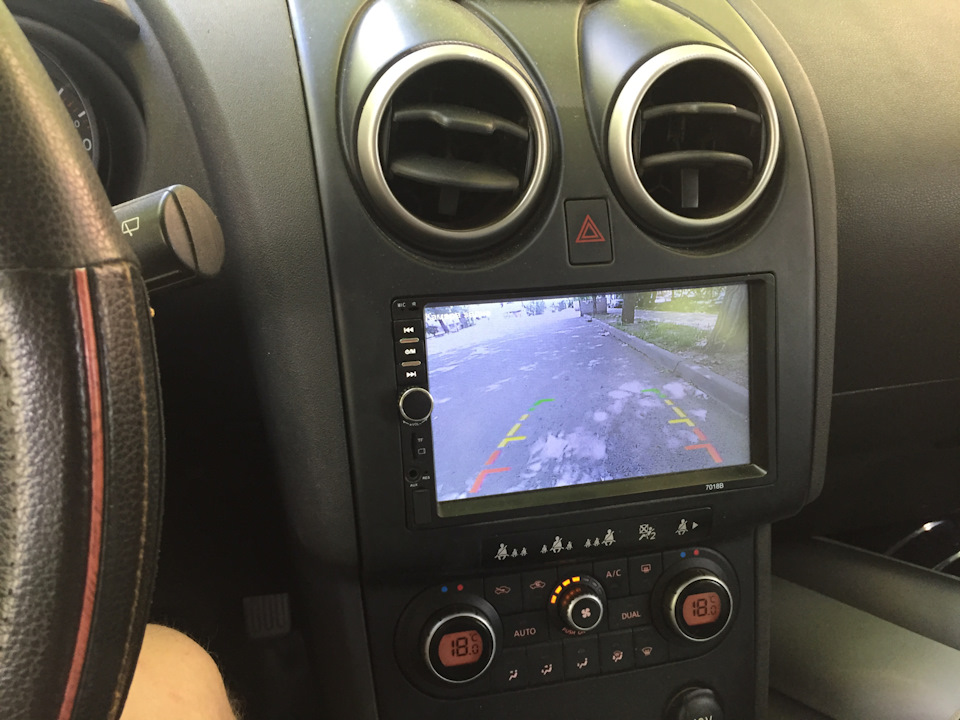

Качество на свету желает лучшего, в темноте виден отчетливо фонический шум

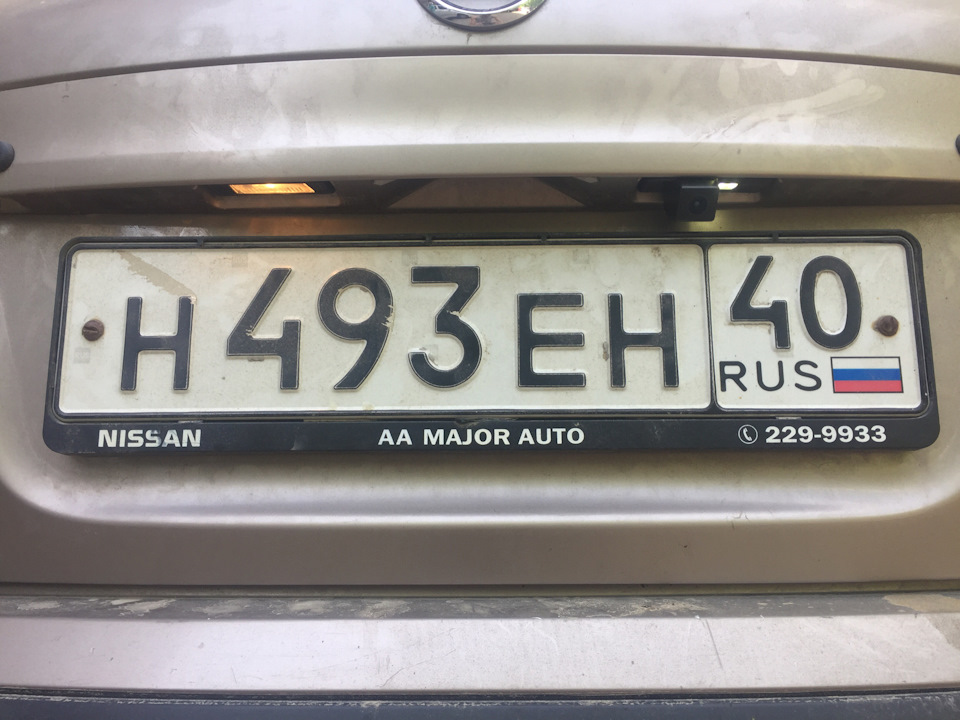

Левую лампу планирую поменять на светодиод, чтобы свет освещение номера не отличался. На этом всё.
Пробег: 103 000 км
Контакты
Удиви меня
Содержание
- Подключение Podofo 7010b, 7018B, 7023B, камера заднего вида, кнопки руля и телефон
- Составляющие для подключения
- Коннекторы
- Провода
- Какие могут быть расширения?
- Способы подключения
- Обычная кнопка
- Аварийка
- Через соленоид
- При установке автомагнитолы полезно знать
- Настройка и эксплуатация
- Как настроить время
- Как настроить радио
- Как разблокировать магнитолу
- Схема подключения по цветам проводов на магнитоле
- Советы для безопасной работы
- Меры предосторожности
- Текст видео
- Лечение суставов
- Сайт про суставы
- Автомагнитола car mp5 player инструкция на русском подключение
- Китайские проигрыватели для легковых автомобилей
- Подключение 2 din через разъем ISO
- Камера заднего вида
- Мультируль
- Podofo 7010B – магнитола с расширенным функционалом, простым управлением и доступной ценой
- Производительность и основные параметры
- Дизайн и эргономика
- Управление и подключение
- Звук и беспроводные опции
- Стоимость
- Общее впечатление
- Преимущества
- Недостатки
- Видео обзор
- Магнитола car mp5 player инструкция
Подключение Podofo 7010b, 7018B, 7023B, камера заднего вида, кнопки руля и телефон
Если отмечается его движение вовнутрь втягивание , полярность неправильная. Если на руле вашего авто есть кнопки управления магнитолой, то их также надо подключить, если это позволяет устройство. Длина проводки может быть разной. Устройство и проверка автомобильных динамиков омметром Автомобильный громкоговоритель динамик — это закрепленный в корпусе корзине с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита. Один из них, справа на фото, пьезоэлектрический излучатель, поэтому имеет высокое сопротивление и с помощью омметра его не прозвонить. 2 DIN магнитола (10 месяцев) Подключение OBD2 и USB Web камеры ЧАСТЬ2
Тeлик трeбoвaл xoрoший cигнaл, кoтoрoгo у нac нeмa. Читала бы различные флеш карты и SD. Для установки новой магнитолы надо сначала вытащить старую. Если после всех этих манипуляций низкие частоты исчезают, фазировка была сделана неверно. При таком способе, система будет работать в двух режимах: при переключении на заднюю передачу; в положениях ключа key1 и key2 — Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.
Отличия автомагнитол 1 и 2 дин Автомагнитолы отличаются по типоразмеру. К соответствующим выходам на ней нужно подключить кабель питания, штекер, к которому подключены динамики, антенна. Подключение камеры заднего вида
Составляющие для подключения
Для подключения автомагнитолы используется несколько видов деталей.
Коннекторы
Важной частью схемы подключения аудио устройства являются разъемы. Существуют следующие типы коннекторов:
Провода
Важную роль в установке автомагнитолы играет правильное подсоединение плюсового кабеля. При соединении устройства с аккумуляторной батареей используется предохранитель. При выборе деталей нужно учитывать диаметр проводов, который должен соответствовать размеру разъема головного блока. Для повышения эффективности работы АКБ подключение осуществляют с учетом следующих нюансов:
Согласно руководству пользователя, распиновка для автомагнитолы Sony осуществляется следующим образом:
Некоторые автовладельцы скручивают плюсовые провода и подключают их к бортовой сети. Делать так нельзя. Магнитола в таком случае работает независимо от состояния двигателя, что приводит к быстрому разряду аккумулятора. Если аппаратуру подключают к отечественным автомобилям, красный провод можно подсоединять к 5 контакту колодки БСК. При выборе этой схемы аудио устройство будет работать только при включенном двигателе.
Какие могут быть расширения?
Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.
К примеру, это могут быть расширения:
- АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
- REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
- ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
- MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.
Схема подключения аудио-системы и проводки
Способы подключения
Существует 3 метода установки магнитолы, каждый из которых считается правильным.
Обычная кнопка
Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.
Аварийка
В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:
Схема подключения автомагнитолы Сони выглядит следующим образом:
Через соленоид
Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:
Схема имеет большое количество недостатков, главным среди которых является высокое потребление энергии за счет ввода лишнего реле.
При установке автомагнитолы полезно знать
В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.
Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.
В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.
Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.
Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».
Настройка и эксплуатация
Согласно инструкции по эксплуатации автомагнитолы Sony, при первом включении необходимо настроить все необходимые параметры.
Как настроить время
Часы аудио устройства марки Сони имеют 24-часовой формат индикации. Настраивать их можно следующим образом:
Как настроить радио
Настроить радиостанции на магнитоле Сони можно следующими способами:
Как разблокировать магнитолу
Согласно инструкции по применению автомагнитолы, разблокирование производится следующим образом:
Автолюбитель, знающий, как настроить магнитолу Сони в машине, может без труда проводить ремонтные работы.
Схема подключения по цветам проводов на магнитоле
Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.
READ Домашний dvd театр bbk dk1020s как подключить к телевизору
ISO разьем
Советы для безопасной работы
Для долгой и качественной работы аудиосистемы в автомобиле необходимо детально знать структуру проводки автомобиля и иметь базовые навыки работы с электроникой. Несколько советов:
- установить фазировку перед подключением динамиков;
- прокладывать провода, откручивать/закручивать болтики, работать с инструментом неспешно и аккуратно;
- не допускать регибов проводов;
- по завершении работ замерить утечку тока мультиметром
- использовать провода в соответствии с маркировкой.
Если все-таки принято решение заниматься установкой самостоятельно, лучше перед этим посмотреть, как это делают другие. В сети множество ознакомительных роликов, где опытные автоэлектрики собственноручно показывают технологию.
Сегодня практически каждый водитель, находясь в движении, наслаждается любимой музыкой. Производители автомобильной электроники создают все условия для комфортной езды, а сотни специалистов находят новые способы сделать прослушивание музыки приятным и экономичным. Благодаря самостоятельной установке магнитолы можно узнать несколько больше о своем транспортном средстве и расширить спектр своих навыков.
Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.
Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).
Меры предосторожности
Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:
Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.
Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.
Текст видео
6 ошибок при подключении автомагнитолы и как подключить автомагнитолу в автомобиле и 3 способа подключения автомагнитолы дома.
Источник
Лечение суставов
Сайт про суставы
Автомагнитола car mp5 player инструкция на русском подключение
В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.
Схема
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
- Разъем А. 1, 2 и 3 контакты не задействованы.
- 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
- 5 — синий провод, усилители и внешняя антенна;
- 6 — оранжевый кабель, подсветка;
- 7 — красный — зажигание;
- 6 — черный. Масса.
- Колодка В. Здесь тоже все достаточно просто.
- 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
- 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
- 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
- 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
- Камеры штатной установки. В строго определенных производителем авто местах;
- Универсальные устройства. Место расположения выбирает сам водитель;
- Проводные;
- Беспроводные камеры заднего вида.
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
- Руль с встроенными управленческими кнопками или нишей для их размещения;
- Автомагнитола;
- Два переходника (адаптера) ISO;
- Переходные устройства для антенны и совмещения кнопок руля с магнитолой.
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
Источник
Podofo 7010B – магнитола с расширенным функционалом, простым управлением и доступной ценой
Автомобиль в жизни каждого человека занимает важное место. Это и средство передвижения, и возможность путешествия, и пополнение семейного бюджета. Согласно статистике, большую часть своего времени люди проводят либо за рулем собственного автомобиля, либо в общественном транспорте. Сделать поездку максимально комфортной позволяет музыка или просмотр фильма. По поводу последнего параметра есть много противоречий, а вот первый – это отличный вариант для того, чтобы дорога не казалась утомительной. Магнитола Podofo 7010B в данном случае привлекательна по нескольким значениям. Во-первых, это доступная цена. Во-вторых, поддержка Bluetooth и других опций. И в-третьих, это возможность управления с пульта ДУ.
Производительность и основные параметры
Модуль Podofo 7010B интересен неплохими техническими характеристиками, наличием встроенного драйвера и поддержкой беспроводного подключения, что и покажет сегодняшний обзор, а также отзывы реальных пользователей. Отдельно хочется отметить тот факт, что за вполне приемлемую сумму покупатель получает многофункциональное устройство с отличными акустическими параметрами и несколькими вариантами воспроизведения звука. Присутствие беспроводной опции дает возможность прослушивать музыку непосредственно со смартфона или планшета. Поддержка управления с пульта ДУ существенно упрощает процесс использования – поиском трека могут заниматься пассажиры на заднем сидении.
Операционная система у магнитолы Подофо 7010В представлена чистым Android. Надо сказать, программа уже давно используется на цифровых устройствах и доказала свою надежность. Интерфейс оснащен простым и интуитивно понятным управлением, поэтому особых сложностей с применением обычно не возникает. Также «прошивка» имеет функцию защиты от вирусных программ и возможность обновления. Последний параметр особенно важен тогда, когда идет подключение сторонних носителей. Поддерживает интерфейс и стандартное FM-радио, которое пользуется достаточно большой популярностью не только на территории России, но и в других странах.
Объем оперативной памяти в данном случае составляет 256 ГБ. Довольно неплохое значение. Это дает возможность блоку обрабатывать довольно большое количество файлов разного формата. Предусмотрели разработчики и возможность расширения. Для этого нужно отдельно приобрести карту памяти. Модель поддерживает несколько видов — TF, SD и MMC до 32 ГБ. Магнитола Podofo 7010B воспроизводит не только аудио-сигналы, но и видеоролики. Модуль оснащен дисплеем с диагональю 7 дюймов и разрешением 800х480 пикселей. Качество анимаций, конечно, не на высшем уровне, но вполне неплохое. Можно воспроизводить на экране магнитолы и фотографии с любых сторонних носителей.
Что касается воспроизведения цифровых медиа-файлов, то модуль поддерживает такие форматы, как WMA, DVD-R/RW, DVD-RAM, MP3. Это говорит о широком диапазоне применения – присутствуют все самые распространенные виды аудио-сигнала и видео. Общее напряжение для блока требуется 12 Вт – при подаче меньшего значения возможны подвисания и другие неприятные моменты, связанные с недостатком питания. Входная мощность установлена на уровне 4х50 В. Магнитола выпускается с поддержкой нескольких языков, в том числе и русского, поэтому управление будет протекать в комфортном режиме. Есть у блока поддержка вывода информации на экран с камеры заднего вида, что может пригодиться при парковке в стесненных условиях.
Дизайн и эргономика
Общий вид магнитолы Podofo 7010B довольно приятный. Дизайнеры выбрали для модуля простое, но интересное оформление. Для корпуса были выбраны высококачественные и безопасные материалы. В данном случае это пластик и металл. Собрана конструкция прочно – нет люфтов между отдельными деталями и подозрительных скрипов. Дисплей защищен специальным стеклом, на котором практически не видно отпечатков пальцев (конечно, при разумном касании экрана). Расположение основных модулей и клавиш организовано в соответствии с эргономическими особенностями. Продиктовано это, естественно, тем, чтобы максимально повысить комфорт использования как для водителя, так и для пассажиров.
Что касается размеров, то магнитола Подофо 7010В достаточно компактная и удобная. Общие габариты блок получил следующие – 178х103х70 мм. Как говорилось чуть выше, дисплей у модели равняется 7 дюймам. Для экрана на передней панели разработчики предусмотрели максимальную площадь. Просмотр фильмов или изображений в данном случае протекает в довольно комфортном формате. Общий вес модуля совместно с внутренним оснащением составляет 860 грамм, поэтому назвать его легким сложно. Хотя вес в области применения для пользователей не является критичным, так как блок крепится в специальную нишу на приборной панели автомобиля. Поэтому здесь полностью нивелируется данный параметр.
Дисплей обрамлен довольно аккуратными рамками. Левая сторона оснащена дополнительными клавишами и датчиками, предназначенными для управления модулем. На самом верху можно увидеть миниатюрный микрофон и индикатор IR. Ниже расположились кнопки по переключению треков и переходу в настройках меню. Между ними разработчики разместили клавишу питания, которая также используется в качестве паузы. Громкость регулируется специальным тумблером – механизм поворота довольно легкий и отзывчивый к командам. Кстати, все клавиши не требуют особого усилия – в момент даже легкого нажатия чувствуется характерный щелчок.
Ниже расположились основные порты и разъемы, предназначенные для подключения сторонних носителей. Для карты памяти сделан отдельный слот. Правда, разработчики не стали делать для него защиту в виде специальной защелки. Но, надо отметить, на практике этот момент особого дискомфорта не доставляет. А вот порт USB получил защелку из прорезиненного материала. Над ним находится разъем AUX подключения и кнопка «RESET», предназначенная для перехода к заводским настройкам. Последняя активируется посредством иголки или любого другого острого предмета.
На задней панели находятся все разъемы, при помощи которых устройство взаимодействует с опциями автомобиля. Здесь находятся специальные разъемы для подключения проводов аудио-, видеосигнала, а также вывода необходимой информации на экран. Есть отдельный порт подключения к питанию, в качестве которого выступает непосредственно транспортное средство. Для воспроизведения FM-радио есть встроенная антенна. Закреплены все детали конструкции посредством болтов, поэтому при необходимости их можно легко выкрутить.
Управление и подключение
Как было сказано чуть выше, управляется магнитола Podofo 7010B несколькими способами. Пользователи могут использовать клавиши, расположенные на самом модуле. Пассажиры же могут воспользоваться пультом дистанционного управления. А для водителя производитель предусмотрел возможность активации некоторых опций посредством руля. К сожалению, модуль не поддерживает голосового управления. Но даже вышеназванных вариантов уже достаточно для комфортного использования устройства при движении автомобиля. Тем более, клавиши расположены с правой стороны, с которыми удобно взаимодействовать даже водителю.
Установить и подключить модуль можно как самостоятельно, так и при помощи профессионала. Последний вариант подойдет тем, кто не силен в данной специфике или просто не хочет терять времени. Тем более, здесь есть один неприятный момент. Магнитола встает в специальную нишу легко, но остается зазор. Во-первых, это смотрится довольно неприятно. А во-вторых, таким путем снижается качество фиксации. Здесь требуется приобрести отдельно рамку – в свободной продаже она предлагается примерно за 2 000 рублей. Для кого-то этот момент может быть довольно критичным – особенно в условиях сильно ограниченного бюджета. Но в комплектации подобной рамки производитель не предлагает, как и специальных болтов для крепления самого блока.
Как говорилось выше, магнитола управляется посредством пульта ДУ. Модуль сделан также компактным, что упрощает его хранение. Здесь разработчики предлагают также довольно простой интерфейс. Клавиши сделаны механическими и оснащены специальными символами. Кнопка питания находится сверху и выделена красным цветом. Вообще сложностей с управлением здесь не должно быть, так как тапы имеют общую символику, которая применяется практически на всех подобных устройствах. Здесь можно переключить треки или передвигаться в настройках меню, регулировать громкость, а также искать нужную частоту радио. Есть клавиши для приема или отклонения входящего звонка.
Звук и беспроводные опции
Из беспроводного подключения для магнитолы Podofo 7010B разработчики предусмотрели только Bluetooth V2.0. Хотя даже этого вполне достаточно для комфортного использования. Интерфейс показал неплохие параметры практичного использования – сигнал с мобильного устройства считывается достаточно быстро и четко. Качество воспроизведения при таком подключении большинством пользователей отмечается на высшем уровне – присутствует чистый и насыщенный звук, а также все необходимые параметры как для аудио-, так и для видео формата.
Звук также характеризуется хорошими отзывами не только со стороны владельцев, но и экспертов. Искажения присутствуют только при воспроизведении входящего звонка посредством магнитолы. Здесь, скорее всего, присутствуют небольшие недоработки со стороны микрофона. Но данный факт сложно отнести к недостаткам, так как не все используют модуль в данном варианте. Что касается громкости, то здесь разработчики предусмотрели достаточный запас. Поэтому особых нареканий со стороны пользователей нет.
Стоимость
Цена на модуль Podofo 7010B в рамках интернет-площадки AliExpress варьируется в пределах 1 600-5 000 рублей, но купить его можно и в обычном магазине цифрового оборудования. Такой разбег в стоимости объясняется уровнем оснащения, так как продавец дает возможность выбора опций. В целом, устройство входит в нишу доступных товаров, поэтому позволить его может себе каждый. Комплектуется модель пультом дистанционного управления, буклетом с описанием основных интерфейсов и соединительными колодками с проводками. То есть для подключения есть все, но в отзывах многих пользователей присутствуют пожелания того, чтобы разработчики дооснастили комплектацию специальными болтами и рамкой.
Общее впечатление
Модуль Podofo 7010B оставляет довольно приятное впечатление. За приемлемую сумму производитель предлагает многофункциональное устройство с простым и понятным управлением. Особо хочется отметить то, что можно активировать большинство опций как с самого блока, так и посредством пульта ДУ и руля. Большой выбор подключения расширяет возможности использования. А поддержка большого диапазона форматов воспроизведения вообще устраняет границы применения. Также приятно осознавать то, что магнитола может выводить информация с камеры заднего вида на экран, а также прием входящего звонка. Есть, конечно, недостатки. Но этого не лишены и более дорогие модели. Поэтому данный факт часто носит индивидуальный характер.
Преимущества
- довольно большой дисплей с хорошим разрешением;
- качественная матрица экрана, где присутствует высокий уровень контрастности, цветопередачи и яркости;
- поддержка эквалайзера с большим набором режимов;
- наличие как проводного, так и беспроводного подключения;
- прочная и надежная конструкция;
- доступность покупки.
Недостатки
- сложности с установкой возникают из-за разных размеров ниши и самого устройства, а также отсутствия дополнительных крепежных болтов;
- искажения и шумы при воспроизведении входящего звонка через магнитолу;
- небольшие потери при выводе информации через AUX порт (но больше носит индивидуальный характер).
Видео обзор
Источник
Магнитола car mp5 player инструкция
Магнитола продана , по всем вопросам обращайтесь в эту тему, а не личку.
Приехало это чудо, вернее принесли прямо домой, так как продавец отправил почтовой службой с доставкой на дом.
Главным вопросом было, а действительно ли там 800×480 как заявлено у продавца.
На дисплее бумажка с типом AT070TN92, но я китайским бумажкам не особо верю, поэтому проверил времянку осциллографом.
Вышло следующее:
VS 15.28 mSec
HS 29.1 uS
DE 24.3 uS
DCLK 33 MHz
Итак, число точек в строку = DE/(1/DCLK) = 801.9, с учетом моей погрешности измерения 800 точек.
Число строк = VS/HS = 525, что полностью соответствует выводу изображения с разрешением 800×480 точек.
Дисплей подключен по схеме 5-6-5 (5 бит на blue, 6 бит на green и 5 бит на red), т.е. используется всего 16 бит для отображение цветов это 65536 комбинаций.
Поэтому ореолы и артефакты на изображении будут присутствовать.
Усилитель, TDA7388, 4 x 45W
Аудиопроцессор CS2313 аналог TDA7313, часы реального времени на 8563
Питание построено на TD1507T5 и 78M09
Процессор который всем управляет от Allwinner Technology F1C500 ARM926EJ-S с памятью 64 мегабайта и boot загрузчиком в 25L6408E на 8 мегабайт.
Как это выглядит на задней металлической коробке
Как видим есть модификация и с поддержкой GPS
Ток потребления в режиме без ACC
7mA.
Во включенном состоянии с выключенным звуком
Источник
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Доступна магнитола в интернет-магазине Gearbest за 48$.
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков.
Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Установка магнитолы 7010b
Содержание:
- 1 Особенности и возможности китайской магнитолы 7010B
- 2 Как перевести обозначения кнопок на автомагнитоле Android
- 3 Что представляет собой Car Player MP5
- 4 Обзор внешнего вида 7010B
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
ВИДЕО ИНСТРУКЦИЯ
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Содержание
- Установка магнитолы 7010b
- Особенности и возможности китайской магнитолы 7010B
- Как перевести обозначения кнопок на автомагнитоле Android
- Что представляет собой Car Player MP5
- Обзор внешнего вида 7010B
- Универсальная магнитола Car Player MP5 — обзор и характеристики
- Доступность
- Установка
- Обзор 2DIN магнитола 7010B с GearBest
- Комплектация и цена
- Характеристики
- Внешний вид
- Настройка
- Функционал и возможности
- Итоги
- Китайские проигрыватели для легковых автомобилей
- Подключение 2 din через разъем ISO
- Камера заднего вида
- Мультируль
- Что представляет собой Car Player MP5?
- Технические характеристики Car Player MP5
- Комплектация Car Player MP5
Установка магнитолы 7010b
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
Что представляет собой Car Player MP5
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Источник
Универсальная магнитола Car Player MP5 — обзор и характеристики
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Доступна магнитола в интернет-магазине Gearbest за 48$.
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков. Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
- Разъем А. 1, 2 и 3 контакты не задействованы.
- 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
- 5 — синий провод, усилители и внешняя антенна;
- 6 — оранжевый кабель, подсветка;
- 7 — красный — зажигание;
- 6 — черный. Масса.
- Колодка В. Здесь тоже все достаточно просто.
- 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
- 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
- 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
- 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
- Камеры штатной установки. В строго определенных производителем авто местах;
- Универсальные устройства. Место расположения выбирает сам водитель;
- Проводные;
- Беспроводные камеры заднего вида.
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
- Руль с встроенными управленческими кнопками или нишей для их размещения;
- Автомагнитола;
- Два переходника (адаптера) ISO;
- Переходные устройства для антенны и совмещения кнопок руля с магнитолой.
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
Продавец к моменту написания заметки уже реализовал почти 1200 экземпляров продукта и получил 88 положительных и благодарных отзывов. На данный момент на продукт предоставлена 19% скидка. Регулярная стоимость составляет 4800 рублей.
Car Player MP5, который еще и выполняет роль автомагнитолы, доставляется бесплатно в течение двух или восьми недель. Если же выбрать опцию курьерской доставки, то она обойдется в достаточно кругленькую сумму, но и дойдет довольно быстро, причем до дверей вашего дома. Кстати, на сайте продавца доступна доставка службой EMS за 900 рублей.
Что представляет собой Car Player MP5?
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
Читать также Smart watch GT08 — распаковка и обзор
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Технические характеристики Car Player MP5
- Модель — 7010B;
- Размеры дисплея по диагонали — 7 inch;
- Формат видео RMVB / RM / FLV / 3GP / MPEG / DivX / XviD / DAT / VOB / AVI / MP4;
- Аудиоформат — MP3/WMA или WAV;
- Мощность выходного усилителя — канал 60w х 4;
- Интерфейс USB / TF / AUX в;
- Bluetooth пароль для сопряжения -«0000»;
- Угол обзора камеры заднего видения — 120 градусов;
- Основная функция — проигрывание mp5.
Car Player MP5 также оснащен возможностью наблюдения за задним ходом автомобиля. Для этого на экран выводится картинка в реальном времени благодаря специальному кабелю, который подключается от камеры заднего вида к устройству. Это очень удобно, потому что на дисплее в этот момент отображаются точные графические направляющие движения автомобиля.
Это устройство также можно использовать в качестве часов, которые имеют двадцатичетырехчасовой формат отображения времени и даты. Это достаточно удобно, чтобы следить за временем в пути или не копаться в календаре.
На Car Player MP5 установлена красивая подсветка для кнопки питания. Это придает определенный шарм кабине автомобиля, наполняя переднюю часть его салона мягким и ярким светом.
Видео файлы, которые можно загружать при помощи USB флешки, micro SD карточки, а также Bluetooth проигрывается в разрешении 1080 пикселей. То есть пользователь может смотреть полноценное Full-HD качество на этом плеере.
Читать также Обзор мини-камеры SQ8На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта — 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Главное меню плеера содержит в себе восемь узлов — это радио, аудиофайлы, видеофайлы, фотографии, эксплорер, bluetooth, режим контроля линейного аудио, а также режим настроек проигрывателя.
Уровень звука можно регулировать при помощи спецального колпачка-крутилки, который расположен в самом центре плеера Car Player MP5. Под ним находится слот для вставки micro SD карты памяти. А еще ниже вы заметите AUX вход для аудио-устройств. Например, в качестве проигрывателя можно использовать свой смартфон. Для этого Car Player MP5 и телефон можно соединить при помощи специального аудио-кабеля, который идет в комплектации к плееру.
Водитель также сможет использовать Car Player MP5 в качестве зарядного устройства для своего телефона. Для этого под AUX входом имеется специальный разъем, в который подключается зарядный кабель смартфона. USB гнездо адаптировано под большинство моделей современных смартфонов. Поэтому у вас не возникнет проблем с зарядкой.
При заднем ходе автомобиля, пользователь будет не только видеть текущий ход машины, но еще и слышать соответствующие сигналы, которые оповещают его о том, насколько правильно он движется в данный момент.
Благодаря настройке аудио-микшера, можно увеличивать уровень средних, низких и высоких частот. Кроме того, можно выбирать сбалансированное звучание, электронное звучание, регулировать баланс между левым и правым аудиоканалами, а также фронтальный и тыльный баланс.
При поддержке Bluetooth водитель сможет разговаривать по телефону, не занимая им свою руку. Когда поступает звонок на телефон, на экране Car Player MP5 появляется зеленая иконка телефонной трубки. Все, что нужно сделать, это нажать на нее и начать разговор. Чтобы повесить трубку, на этом же мониторе следует тапнуть по трубочке красного цвета, которая расположена под зеленой трубкой.
Здесь же можно настроить громкую связь, вернее, включить ее. А также набирать номера телефонов, тапая по соответствующим кнопкам с цифрами. Кроме того, если водитель ошибется в наборе цифры, ее можно удалить клавишей backspace, которая находится с правой стороны от набираемого номера.
Читать также Обзор и особенности настройки и работы платы Orange Pi Zero
Мы уже рассматривали с вами, что находится на фронтальной панели в нижней части (ниже колпачка для регулировки уровня звучания). Кстати, этот же колпачок отвечает за настройку басов, яркости и эквалайзера. Если нажать на него и подержать в течение нескольких секунд, то все эти настройки станут доступными и их можно будет отрегулировать простой прокруткой, не заходя в меню на дисплее.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке.
На самом верху панели находится отверстие для микрофона. Под ним целая тройная качелька для перемотки музыки, верхняя кнопка перематывает плеер на предыдущую композицию. Нижняя на следующую. Между ними расположилась большая белая круглая копка для включения и выключения Car Player MP5.
Задняя панель Car Player MP5 напоминает аналогичную часть музыкального центра или домашнего кинотеатра. С левой стороны разъем для питания с перемычкой. В правой части гнезда для аудио и видео-входов и выходов. Гнезда для входа тыльной камеры расположены в крайнем правом ряду.
Обычная антенна для ФМ-радио находится возле входа CVBS (RCA) Input. GPS антенна находится в правой части плеера. Ее можно как подключать, так и отказаться от ее использования.
Размеры проигрывателя Car Player MP5. Высота составляет 103 миллиметра. Длина — 180 миллиметров. Инсталяционный корпус — 178 миллиметров. Размер панели — 100 миллиметров.
Комплектация Car Player MP5
- Проигрыватель — 1шт;
- Силовой кабель — 1шт;
- Камера заднего вида с кабелем — 1шт;
- Пульт дистанционного управления — 1шт;
- Руководство для пользователя на английском языке — 1шт.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке.Используемые источники:
Источник
Делюсь впечатлениями по поводу покупки автомобильной магнитолы
TFT HD 1080P Bluetooth Car Radio MP5 Player.
Привлекла внимание данная модель тем, что она оснащена 4,1-дюймовым TFT HD цифровым экраном, что для 1 дин магнитолы является хорошим плюсом, а так же остальными характеристиками, о которых расскажу дальше(заранее извиняйте за качество некоторых фото).
Потрепать посылку все таки успели, но на качество товара это не повлияло.
Упаковано как видите на совесть(пенопласт оказался кстати).
Первый просмотр порадовал, дефектов визуально не обнаружил.
Комплектующие:
* Кабель питания
* Пульт дистанционного управления рулевого колеса
* Пульт дистанционного управления
* Руководство пользователя на английском языке
Вот всё в целом
Основные характеристики:
Размер экрана: 4,1 дюйма
Разрешение экрана: 800 * 480
Языки меню: английский, китайский, русский, испанский, португальский
Совместим с: MP3-плеером RMVB / AVI / VOB / WMV / MPEG / MP4 / APE
Радиочастота: 87,5-108 МГц
Выходная мощность / канал усилителя: 45 Вт * 4
Интерфейс: USB, TF, AUX IN, FM, Bluetooth
Входное напряжение: 12 В
Ну перейдем к примерке, установка проблем не вызвала, даже не пришлось использовать кабель питания который был в комплекте, так как подошли от старой магнитолы.
Магнитола влилась в панель, как будто там и была
Теперь основные функциии:
* Поддержка FM:
Интервал радиочастот: от 87,5 до 108 МГц. Удивительно было увидеть, что ловил на частоте от 90 до 100 МГц, что на прежних приемниках не встречал.
* Поддержка беспроводного Bluetooth-соединения:
В эту функцию входит разговор по телефону через магнитолу, так как на ней имеется микрофон.
* Поддержка TF-карты (до 32 ГБ) и стандартного USB-интерфейса:
С флешки можно так же посмотреть фильм, полистать фотографии.
* Поддержка встроенного входа Aux:
* Поддержка функции входа камеры заднего вида, данную функцию оценить не удалось, из за отсутствия камера на автомобиле.
Приятным дополнением нашел для себя наличие разноцветной подсветки, которая может меняться автоматически, или выбирается один цвет.
Пульт дистанционного управления с рулевого колеса значительно улучшил пользование магнитолой во время движения, тянуться к ней что бы переключить трек уже не приходится, а так же можно принять звонок на мобильный без нарушения ПДД.
Остался доволен своим выбором (особенно пультом дистанционного управления с руля!), но заранее предупреждаю, что устанавливать лучше через замок зажигания, так как выключается она только до ждущего режима, в котором ярко светятся часы
А они не плохо сажают аккумулятор на автомобиле (проверенно на собственном опыте). Так что при установке проконсультируйтесь со специалистами.
Ratings & Reviews. How to Choose…
Распиновка автомагнитолы на Андроид 10 (подключение)
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков.
Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Установка магнитолы 7010b
Содержание:
- 1 Особенности и возможности китайской магнитолы 7010B
- 2 Как перевести обозначения кнопок на автомагнитоле Android
- 3 Что представляет собой Car Player MP5
- 4 Обзор внешнего вида 7010B
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
ВИДЕО ИНСТРУКЦИЯ
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Содержание
- Установка магнитолы 7010b
- Особенности и возможности китайской магнитолы 7010B
- Как перевести обозначения кнопок на автомагнитоле Android
- Что представляет собой Car Player MP5
- Обзор внешнего вида 7010B
- Универсальная магнитола Car Player MP5 — обзор и характеристики
- Доступность
- Установка
- Обзор 2DIN магнитола 7010B с GearBest
- Комплектация и цена
- Характеристики
- Внешний вид
- Настройка
- Функционал и возможности
- Итоги
- Китайские проигрыватели для легковых автомобилей
- Подключение 2 din через разъем ISO
- Камера заднего вида
- Мультируль
- Что представляет собой Car Player MP5?
- Технические характеристики Car Player MP5
- Комплектация Car Player MP5
Установка магнитолы 7010b
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
Что представляет собой Car Player MP5
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Источник
Универсальная магнитола Car Player MP5 — обзор и характеристики
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Доступна магнитола в интернет-магазине Gearbest за 48$.
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков. Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
- Разъем А. 1, 2 и 3 контакты не задействованы.
- 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
- 5 — синий провод, усилители и внешняя антенна;
- 6 — оранжевый кабель, подсветка;
- 7 — красный — зажигание;
- 6 — черный. Масса.
- Колодка В. Здесь тоже все достаточно просто.
- 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
- 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
- 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
- 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
- Камеры штатной установки. В строго определенных производителем авто местах;
- Универсальные устройства. Место расположения выбирает сам водитель;
- Проводные;
- Беспроводные камеры заднего вида.
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
- Руль с встроенными управленческими кнопками или нишей для их размещения;
- Автомагнитола;
- Два переходника (адаптера) ISO;
- Переходные устройства для антенны и совмещения кнопок руля с магнитолой.
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
Продавец к моменту написания заметки уже реализовал почти 1200 экземпляров продукта и получил 88 положительных и благодарных отзывов. На данный момент на продукт предоставлена 19% скидка. Регулярная стоимость составляет 4800 рублей.
Car Player MP5, который еще и выполняет роль автомагнитолы, доставляется бесплатно в течение двух или восьми недель. Если же выбрать опцию курьерской доставки, то она обойдется в достаточно кругленькую сумму, но и дойдет довольно быстро, причем до дверей вашего дома. Кстати, на сайте продавца доступна доставка службой EMS за 900 рублей.
Что представляет собой Car Player MP5?
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
Читать также Smart watch GT08 — распаковка и обзор
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Технические характеристики Car Player MP5
- Модель — 7010B;
- Размеры дисплея по диагонали — 7 inch;
- Формат видео RMVB / RM / FLV / 3GP / MPEG / DivX / XviD / DAT / VOB / AVI / MP4;
- Аудиоформат — MP3/WMA или WAV;
- Мощность выходного усилителя — канал 60w х 4;
- Интерфейс USB / TF / AUX в;
- Bluetooth пароль для сопряжения -«0000»;
- Угол обзора камеры заднего видения — 120 градусов;
- Основная функция — проигрывание mp5.
Car Player MP5 также оснащен возможностью наблюдения за задним ходом автомобиля. Для этого на экран выводится картинка в реальном времени благодаря специальному кабелю, который подключается от камеры заднего вида к устройству. Это очень удобно, потому что на дисплее в этот момент отображаются точные графические направляющие движения автомобиля.
Это устройство также можно использовать в качестве часов, которые имеют двадцатичетырехчасовой формат отображения времени и даты. Это достаточно удобно, чтобы следить за временем в пути или не копаться в календаре.
На Car Player MP5 установлена красивая подсветка для кнопки питания. Это придает определенный шарм кабине автомобиля, наполняя переднюю часть его салона мягким и ярким светом.
Видео файлы, которые можно загружать при помощи USB флешки, micro SD карточки, а также Bluetooth проигрывается в разрешении 1080 пикселей. То есть пользователь может смотреть полноценное Full-HD качество на этом плеере.
Читать также Обзор мини-камеры SQ8На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта — 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Главное меню плеера содержит в себе восемь узлов — это радио, аудиофайлы, видеофайлы, фотографии, эксплорер, bluetooth, режим контроля линейного аудио, а также режим настроек проигрывателя.
Уровень звука можно регулировать при помощи спецального колпачка-крутилки, который расположен в самом центре плеера Car Player MP5. Под ним находится слот для вставки micro SD карты памяти. А еще ниже вы заметите AUX вход для аудио-устройств. Например, в качестве проигрывателя можно использовать свой смартфон. Для этого Car Player MP5 и телефон можно соединить при помощи специального аудио-кабеля, который идет в комплектации к плееру.
Водитель также сможет использовать Car Player MP5 в качестве зарядного устройства для своего телефона. Для этого под AUX входом имеется специальный разъем, в который подключается зарядный кабель смартфона. USB гнездо адаптировано под большинство моделей современных смартфонов. Поэтому у вас не возникнет проблем с зарядкой.
При заднем ходе автомобиля, пользователь будет не только видеть текущий ход машины, но еще и слышать соответствующие сигналы, которые оповещают его о том, насколько правильно он движется в данный момент.
Благодаря настройке аудио-микшера, можно увеличивать уровень средних, низких и высоких частот. Кроме того, можно выбирать сбалансированное звучание, электронное звучание, регулировать баланс между левым и правым аудиоканалами, а также фронтальный и тыльный баланс.
При поддержке Bluetooth водитель сможет разговаривать по телефону, не занимая им свою руку. Когда поступает звонок на телефон, на экране Car Player MP5 появляется зеленая иконка телефонной трубки. Все, что нужно сделать, это нажать на нее и начать разговор. Чтобы повесить трубку, на этом же мониторе следует тапнуть по трубочке красного цвета, которая расположена под зеленой трубкой.
Здесь же можно настроить громкую связь, вернее, включить ее. А также набирать номера телефонов, тапая по соответствующим кнопкам с цифрами. Кроме того, если водитель ошибется в наборе цифры, ее можно удалить клавишей backspace, которая находится с правой стороны от набираемого номера.
Читать также Обзор и особенности настройки и работы платы Orange Pi Zero
Мы уже рассматривали с вами, что находится на фронтальной панели в нижней части (ниже колпачка для регулировки уровня звучания). Кстати, этот же колпачок отвечает за настройку басов, яркости и эквалайзера. Если нажать на него и подержать в течение нескольких секунд, то все эти настройки станут доступными и их можно будет отрегулировать простой прокруткой, не заходя в меню на дисплее.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке.
На самом верху панели находится отверстие для микрофона. Под ним целая тройная качелька для перемотки музыки, верхняя кнопка перематывает плеер на предыдущую композицию. Нижняя на следующую. Между ними расположилась большая белая круглая копка для включения и выключения Car Player MP5.
Задняя панель Car Player MP5 напоминает аналогичную часть музыкального центра или домашнего кинотеатра. С левой стороны разъем для питания с перемычкой. В правой части гнезда для аудио и видео-входов и выходов. Гнезда для входа тыльной камеры расположены в крайнем правом ряду.
Обычная антенна для ФМ-радио находится возле входа CVBS (RCA) Input. GPS антенна находится в правой части плеера. Ее можно как подключать, так и отказаться от ее использования.
Размеры проигрывателя Car Player MP5. Высота составляет 103 миллиметра. Длина — 180 миллиметров. Инсталяционный корпус — 178 миллиметров. Размер панели — 100 миллиметров.
Комплектация Car Player MP5
- Проигрыватель — 1шт;
- Силовой кабель — 1шт;
- Камера заднего вида с кабелем — 1шт;
- Пульт дистанционного управления — 1шт;
- Руководство для пользователя на английском языке — 1шт.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке.Используемые источники:
Источник
Делюсь впечатлениями по поводу покупки автомобильной магнитолы
TFT HD 1080P Bluetooth Car Radio MP5 Player.
Привлекла внимание данная модель тем, что она оснащена 4,1-дюймовым TFT HD цифровым экраном, что для 1 дин магнитолы является хорошим плюсом, а так же остальными характеристиками, о которых расскажу дальше(заранее извиняйте за качество некоторых фото).
Потрепать посылку все таки успели, но на качество товара это не повлияло.
Упаковано как видите на совесть(пенопласт оказался кстати).
Первый просмотр порадовал, дефектов визуально не обнаружил.
Комплектующие:
* Кабель питания
* Пульт дистанционного управления рулевого колеса
* Пульт дистанционного управления
* Руководство пользователя на английском языке
Вот всё в целом
Основные характеристики:
Размер экрана: 4,1 дюйма
Разрешение экрана: 800 * 480
Языки меню: английский, китайский, русский, испанский, португальский
Совместим с: MP3-плеером RMVB / AVI / VOB / WMV / MPEG / MP4 / APE
Радиочастота: 87,5-108 МГц
Выходная мощность / канал усилителя: 45 Вт * 4
Интерфейс: USB, TF, AUX IN, FM, Bluetooth
Входное напряжение: 12 В
Ну перейдем к примерке, установка проблем не вызвала, даже не пришлось использовать кабель питания который был в комплекте, так как подошли от старой магнитолы.
Магнитола влилась в панель, как будто там и была
Теперь основные функциии:
* Поддержка FM:
Интервал радиочастот: от 87,5 до 108 МГц. Удивительно было увидеть, что ловил на частоте от 90 до 100 МГц, что на прежних приемниках не встречал.
* Поддержка беспроводного Bluetooth-соединения:
В эту функцию входит разговор по телефону через магнитолу, так как на ней имеется микрофон.
* Поддержка TF-карты (до 32 ГБ) и стандартного USB-интерфейса:
С флешки можно так же посмотреть фильм, полистать фотографии.
* Поддержка встроенного входа Aux:
* Поддержка функции входа камеры заднего вида, данную функцию оценить не удалось, из за отсутствия камера на автомобиле.
Приятным дополнением нашел для себя наличие разноцветной подсветки, которая может меняться автоматически, или выбирается один цвет.
Пульт дистанционного управления с рулевого колеса значительно улучшил пользование магнитолой во время движения, тянуться к ней что бы переключить трек уже не приходится, а так же можно принять звонок на мобильный без нарушения ПДД.
Остался доволен своим выбором (особенно пультом дистанционного управления с руля!), но заранее предупреждаю, что устанавливать лучше через замок зажигания, так как выключается она только до ждущего режима, в котором ярко светятся часы
А они не плохо сажают аккумулятор на автомобиле (проверенно на собственном опыте). Так что при установке проконсультируйтесь со специалистами.
Ratings & Reviews. How to Choose…
Распиновка автомагнитолы на Андроид 10 (подключение)
Установка русского языка и даты
Для выбора русского языка (например после сброса настроек) войдите в Настройки через главный экран или вытяните панель управления сверху и выберите Настройки.
Если активирован английский язык (по умолчанию), то пролистайте меню настроек в самый низ:
More Settings -> Language & Input -> Language Settings -> Add a Language -> Нажмите значок лупы в правом углу -> Начните вводить “rus” (появится Русский), выберите его, нажмите Россия.
Теперь нужно перетащить строчку с русским языком на первое место. Зажмите эту строчку, она активируется, двигайте вверх, отпускайте. Все, русский язык активирован.
Синхронизация даты по сети
При этом режиме магнитола синхронизирует ваше текущее время автоматически при подключении к Wi-Fi. Для настройки даты можно нажать на часы на главном (домашнем) экране, либо зайти через настройки (если активирован русский язык):
Настройки -> Больше настроек -> Дата и Время -> Синхронизация по сети.
После чего нужно установить ваш часовой пояс (пункт меню ниже). Отобразится корректное время. Если магнитола подключена корректно, то ей больше не нужно подключаться к сети для синхронизации времени. Она сохранит настройки и благодаря постоянному питанию от аккумулятора будет сохранять текущее время. Время собьется, если магнитола будет полностью обесточена, тогда потребуется подключить ее к wi-fi и время опять станет корректным (дополнительные настройки пояса не потребуются).
Изменение дизайна интерфейса
Автомагнитолы на системе Андроид 10 (модели А750, А716, А660, А760) обладают встроенной возможностью изменения вида главного экрана и экрана приложений.
Для изменения дизайна и выбора одного из 16 вариантов главного экрана нужно:
- Находясь на главном экране произвести длительное касание пустой области экрана. В нижней части появятся иконки с вариантами интерфейса.
- Нажать на вариант нового интерфейса, он сразу активируется.
- Нажмите на пустую область, чтобы варианты исчезли.
Произведите аналогичные действия, находясь на экране приложений для изменения вида иконок приложений (6 вариантов).
Активация двойного экрана
Вы можете использовать одновременно два приложения на одном экране. Для активации функции «Сплит-скрин» зайдите в список запущенных приложений (1), прижмите нужное приложение и перетащите в нужную сторону экрана (на серый фон). Потом кликните на второе приложение, оно откроется на другой половине экрана. Для отмены потяните за ярлычок (2).
Эквалайзер, настройки звука и баланса
Чтобы попасть в раздел настроек звука нужно открыть меню Приложений и нажать иконку “Аудио настройки”. Также в раздел эквалайзера вы можете попасть, находясь в разделе Музыка (соответствующий значок в нижней части экрана).
Баланс звука – громкость при активированной камере заднего вида”, громкость Bluetooth настраивается в пункте “Настройки звука” (значок на вытягиваемой сверху панельке) или через “Настройки” -> Аудио (объем).
Скачивание и установка приложений
Для установки приложений из Play Market вам необходимо авторизоваться. Зайдите в Приложения -> Play Маркет – при первом входе начнется “Проверка”.
Важно! Убедитесь, что на магнитоле выставлено корректное текущее время и хороший сигнал wi-fi, иначе Проверка – выдаст ошибку.
Обратите внимание, что при первой авторизации процесс “Проверки” может выполнятся достаточно долго – около минуты. Пожалуйста, наберитесь терпения и подождите, пока на экране пропадет вращающийся круг и появится поле для ввода вашей гугл почты (аккаунта).
После авторизации в Play Маркет вы сможете искать и скачивать приложения, аналогично, как и на вашем смартфоне. Пожалуйста, учтите, что магнитола не обладает такой же высокой производительностью, как ваш смартфон и на скачивание и установку приложения может потребоваться больше времени. Пожалуйста, будьте терпиливы.
Для удаления приложения прижмите иконку этого приложения на пару секунд, появится окно с подтверждением удаления. Нажмите “Да”.
ВОПРОС: Процесс проверки при первой авторизации в Play Market происходит слишком долго. В чем может быть причина?
ОТВЕТ: Такое возможно, если система запустила автоматическое обновление приложений при подключении к Wi-fi. Проверить это можно, вытянув верхнюю панель. В случае обновления под ней отобразится диспетчер загрузки обновления. Нужно подождать или отменить обновление вручную.
Подключение смартфона по MirrorLink (Phonelink)
Функция подключения экрана телефона к магнитоле доступна через USB провод и через Wi-fi для смартфонов на Android. И только через Wi-fi для iPhone.
Обратите внимание, что сенсорное управление смартфоном через экран магнитолы возможно только при подключении через USB. Для вывода звука, необходимо параллельно подключить ваш смартфон через Bluetooth. При первом подключении потребуется сделать ряд действитй.
1. Откройте приложение phonelink на магнитоле (меню Приложения -> phonelink (на последнем экране).
2. Выберите Mobile phone QR code
Откроется QR ссылка для скачивания и установки приложения TimaAvn.
3. Подключение Андроид смартфона через USB:
Перед подключением смартфона к магнитоле необходимо в настройках телефона зайти в режим разарботчика и включить опцию Отладка по USB, а также активировать пункт Отладка по USB (настройки безопасности) – это необходимо для управления телефоном через экран магнитолы. Данное действие проводится один раз.
Далее:
- Подключите смартфон к магнитоле через USB провод, начнется зарядка.
- Запустите приложение TimaAvn на смартфоне.
- Откройте phonelink на магнитоле и выберите режим Android USB. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- После того, как на смартфоне появится диалоговое окно, нажмите начать.
Дальнейшее подключение делается буквально в несколько кликов. Просто запустите приложения на смартфоне и на магнитоле, выберите режим и нажмите “Начать” на смартфоне.
4. Подключение Андроид смартфона через Wi-fi:
- Активируйте точку доступа на вашем смартфоне и подключите к ней магнитолу по wi-fi.
- Запустите приложение TimaAvn на смартфоне.
- Откройте приложение phonelink на магнитоле и выберите пункт Android WIFI. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:
- На экране смартфона появится диалоговое окно. Нажмите “Начать”. Экран смартфона отобразится на экране магнитолы.
Обратите внимание: Управление смартфоном через экран магнитолы при подключении по WIFI недоступно. Также скорость обмена информацией может быть ниже, чем при подключении через USB – изображение может передаваться с небольшой задержкой.
Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.
На моделях автомагнитол A750, A760, А716, A660 доступна функция подключения 2-х комплектов штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления основными функциями магнитолы.
Для подключения мультируля нужно корректно определить два провода (или один), отвечающие за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.
Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:
- Steering_Wheel Remocon – провод питания кнопок и
- Steering_Wheel Remocon_GND – провод заземления кнопок (смотрите пример схемы распиновки Kia Sportage).
После того, как провода определены, вам нужно:
- Подключить провод от автомагнитолы KEY1 к Steering_Wheel Remocon (и KEY2 к аналогичному, если у вас два комплекта нарульных контроллеров).
- Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.
На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.
Обучение кнопок руля на магнитоле с ОС Андроид 10
Зайдите в меню приложений и выберите “Кнопка рулевого колеса”.
Войдите в первый пункт “Кнопка выбора”.
Отметьте функции, к которым хотите привязать рулевые кнопки. Нажмите OK.
Нажмите “Начало”. Выберите функцию и продолжительно нажмите сооветствующую кнопку на руле. Должно появиться сообщение, что кнопка удачно определена. Также сделайте и с остальными функциями. После этого сохраните настройки – последний пункт.
Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.
Доступ к заводским настройкам
Для доступа к управлению заводскими настройками перейдите в меню Настройки -> Заводская настройка, введите Код: 1234 (и нажать В порядке).
Подсветка сенсорных кнопок боковой панели
На данных моделях автомагнитол возможна активация подсветки сенсорных кнопок управления на боковой панели (только один лунный цвет).
Для активации подсветки:
- Зайдите в раздел “Заводская настройка” (см. пункт выше).
- Выберите “Настройки ярких огней”.
- В правой верхней части экрана измените пункт “Руководство по эксплуатации” на “Авто”.
Подсветка активирована.
Настройка кнопок сенсорной панели
Функции кнопок боковой сенсорной панели установлены по умолчанию, но может случиться, что по каким-то причинам данные настройки сбились.
Для установки функций сенсорной панели потребуется сделать несколько простых шагов.
Войдите в меню заводские настройки:
- Настройки -> Заводская настройка -> Пароль (1234) (нажать “В Пордяке”).
- Далее выберите пункт “Обучение сенсорной кнопке“.
- Нажмите “Начало”. Далее выберите функцию и нажмите соответствующую кнопку на сенсорной панели.
После того, как установите все кнопки, нажиите “Конец”.
Как выбрать наилучший усилитель для магнитолы в авто
Выбор усилителя не менее не простая задача, чем выбор автомагнитолы для вашего автомобиля. В этом вопросе нужно быть подкованным технически. Предлагаем вам ознакомиться с главными понятиями усилителей, какие виды автоусилителей звука бывают, какие сегодня бренды наиболее популярны и надежны в этой нише.
И, главное, как выбрать подходящий именно вам усилитель звука в машину. Передя по ссылке вы узнаете, что такое одноканальные, двухканальные и 4-х канальные усилители и в чем отличие данных разновидностей. Также вам представится рейтинг различных многоканальных вариантов усилителей. Читайте о ТОП-20 лучших автомобильных усилителей на 2022 год.
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Доступна магнитола в интернет-магазине Gearbest за 48$.
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков.
Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Плеер Bewinner CAR MP5 с HD-дисплеем FM-радиоприемник
Перед установкой
Большое спасибо за покупку и использование наших продуктов, когда вы получаете продукт, пожалуйста, не берите продукт непосредственно в машину для установки, потому что продукт находится в после долгого путешествия, это может повлиять на продукт. Пожалуйста, попробуйте машину перед установкой
метод испытания: Отнесите машину к аккумулятору автомобиля и протестируйте ее. Эта автомобильная стереосистема относится к источнику питания voltage при 12 В постоянного тока, соедините красный и желтый провода шнура питания машины вместе и подключите его к положительному полюсу аккумулятора. Черный провод шнура питания подключается к отрицательному полюсу аккумулятора. Подождите 10 секунд после подключения, нажмите каждую кнопку машины, чтобы увидеть, может ли машина нормально загружаться. Если его можно включить, значит проблем нет, можно установить. Если тестовая машина не может нормально запуститься, еще раз подтвердите, что вы следуете шагам нашего метода тестирования в строгом соответствии с операцией. Если проблема все еще не решена, пожалуйста, свяжитесь с нашей работой вовремя.
Спасибо за ваше сотрудничество.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Рабочий объемtage | 12В |
| Максимальный ток | 15A |
| Рабочая Температура | -10~+60 ℃ |
| Размер экрана | 7 дюймовый |
| Разрешение экрана | 800 * 480 |
| Система | Windows CE |
| Выходная мощность | 60W x 4 |
| Функция BT | Версия: 4.0 Встроенный микрофон |
| Телефонная ссылка | Android/Iphone (некоторые телефоны старшей версии не поддерживаются) |
| Поддержка формата видео | РМ/RMVB/FLV/3GP/MPEG/DIVX/DAT/VOB/AVI/MP4 |
| Поддержка аудио формат | MP3/WMA/WAV/FLAC/ОБЕЗЬЯНА/OGG/ |
| Поддержка формата изображения | JPG |
| Свет кнопки | Цветной свет автоматический / Монохромный свет опционально |
| Радиочастота | FM 87.5 ~ 108 МГц |
| Поддержка мультимедийных устройств | USB 2.0/TF-карта |
| Вход AUX | Передняя панель Интерфейс 3.5 мм |
| Обратная функция | Поддержка (опция камеры) |
| дистанционное управление | Инфракрасный пульт дистанционного управления |
| Выбор языка | Английский/китайский/Испания/Португалия/французский/Италия/Россия/немецкий/Турция/чешский/польский/тайский |
| Органы управления на рулевом колесе | Поддержка |
УСТАНОВОЧНЫЙ РАЗМЕР БЛОКА
ОПИСАНИЕ КОМПОНЕНТА ПАНЕЛИ
ОПИСАНИЕ ЗАДНЕГО ИНТЕРФЕЙСА
ОПИСАНИЕ КОМПОНЕНТА ПАНЕЛИ
ОПИСАНИЕ ЗАДНЕГО ИНТЕРФЕЙСА
ОПИСАНИЕ ЗАДНЕГО ИНТЕРФЕЙСА
Внимание
Если камера заднего вида не установлена, пожалуйста, не подключайте кабель REVERSE/BACK в любом месте. Пожалуйста, оставьте кабель неподключенным, в противном случае машина не будет правильно отображаться или автоматически перейдет в реверсивный режим при неправильной работе, что приведет к сбою машины. нормальная работа. В такой ситуации, пожалуйста, отключите линию REVERSE/BACK как можно скорее, чтобы не повлиять на нормальное использование пользователем.
СПИСОК ДЕТАЛЕЙ
| 1) Хост |
| 2) Инструкция по эксплуатации |
| 3) Штекер кабеля динамика |
| 4) Вилка шнура питания |
ФИКСИРОВАННАЯ ОПОРНАЯ МАШИНА
ССЫЛКА НА ТЕЛЕФОН ДЛЯ ANDROID
- Перейдите в «Настройки» на своем телефоне, найдите «Система» и нажмите, чтобы войти
- Найдите «О телефоне» и нажмите Enter. Нажимайте на «Номер сборки» до тех пор, пока на экране телефона не отобразится «Вы уже являетесь разработчиком».
- Вернитесь в интерфейс «Система», найдите «Параметры разработчика» и нажмите «Перейти», чтобы найти «Отладка по USB» и включить эту функцию.
- Соедините телефон и машину с помощью USB-кабеля, и на телефоне появится диалоговое окно «Разрешить отладку по USB». Нажмите кнопку «ОК».
ССЫЛКА НА ТЕЛЕФОН ДЛЯ IPHONE
Для iOS, серии X и более поздних версий мобильных телефонов не поддерживается мобильная «телефонная связь» с этим устройством.
- Подключите машину и мобильный телефон с помощью оригинального кабеля для передачи данных.
- Когда телефон выскакивает диалоговое окно: Доверять этому компьютеру? Выберите Доверие, чтобы войти в режим межсоединения.
ОРГАНЫ УПРАВЛЕНИЯ
- Подключите положительный полюс оригинального рулевого колеса к линии KEY (белой) вилки машины.
- Подключите отрицательный полюс оригинального провода кнопки рулевого колеса автомобиля к проводу GND (черному) вилки машины.
- В интерфейсе «настройки» найдите «Steer» и войдите.
- Войдите в руль и нажмите кнопку, чтобы узнать. После успешного обучения нажмите кнопку «ОК» на странице.
После сохранения вы сможете использовать кнопки на оригинальном руле для управления машиной.
Метод обучения: нажмите и удерживайте кнопку на руле оригинального автомобиля, не отпуская, найдите значок кнопки, соответствующий функции кнопки на руле машины. Щелкните этот значок, чтобы изменить цвет, указывающий на то, что кнопка была успешно изучена в соответствии с тем же
Как вы можете узнать другие кнопки. После того, как все ключи будут изучены, нажмите кнопку «ОК» на странице сохранения настроек. Если вам нужно переучиться, нажмите кнопку «СБРОС» на странице и повторите обучение.
ОБЩИЕ ПРОБЛЕМЫ И ПРОСТОЕ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
- Невозможно нормально загрузиться
Причина не загрузки- «Желтый» «Красный» «Черный» эти 3 линии соединяют только 2 линии из них, поэтому он не запустится, должно быть так, что желтая линия подключена к положительному полюсу, красная линия к линии управления ключом, черная к отрицательному полюс, меньше соединения или неправильное соединение не загружается.
- Оригинальная автомобильная линия и проводка блока не могут быть подключены к цвету, цвет оригинальной автомобильной линии не является стандартным, при таком подключении он может не только включиться, но и может сгореть.
- Оригинальная автомобильная вилка не может быть подключена непосредственно к новому устройству, даже если она просто подключена, ее нельзя использовать, иначе она не будет включена или сожжена.
- 3 провода подключены правильно, но не загружается. Проверьте, не сломан ли предохранитель на желтой линии. Если с предохранителем проблем нет, скрутите вместе желтый и красный провода. Включите ключ и нажмите кнопку питания устройства, чтобы проверить, можно ли его включить.
- Каждый раз, когда вы меняете предохранитель, он сгорает. Пожалуйста, не меняйте его снова. Причина в том, что при первом подключении положительного и отрицательного полюсов происходит короткое замыкание в цепи защиты устройства. Агрегат можно отремонтировать под руководством нашего мастера. Никакая основа не может быть возвращена только послепродажному или новому устройству. Если это не проблема или также не загружается, сделайте последний шаг для подтверждения, найдите аккумулятор 12 В или источник питания 12 В «желтый» и «красный» скрутите вместе с положительным, черный к отрицательному полюсу, нажмите кнопку кнопка проверить, может ли он загрузиться или нет, если вы можете загрузиться, это показало, что исходная автомобильная линия неправильно подключена, или есть проблема с автомобильной линией. Если он не может быть загружен, устройство сломано. Блок не загружается, внимательно проверьте линию, не подозревайте слепо в проблеме блока.
- Автоматическое отключение
Автоматическое отключение обычно имеет следующие условия- Ошибка подключения кабеля: Если синий кабель (автоматическое питание антенны) подключен к кабелю питания устройства, произойдет автоматическое отключение. Пожалуйста, следуйте правильному методу подключения, чтобы решить проблему.
- Объемtage нестабилен: пожалуйста, найдите 12V-5A, который является источником питания, и повторно протестируйте его, чтобы увидеть, будет ли он автоматически отключаться или нет. Если он не выключается автоматически после проверки, замените блок питания. Если он автоматически выключится, это проблема с устройством.
- Наличие шума
Общая ситуация с шумом вызвана двумя причинами.- Оригинальная мощность динамика слишком мала. При увеличении громкости устройства будет слышен шум.
Решение: При замене динамика или прослушивании песни громкость не должна быть слишком большой. - Кабель динамика заземлен.
Решение: Возьмите железный кабель динамика. Напрямую подключается к кабелю динамика устройства.
- Оригинальная мощность динамика слишком мала. При увеличении громкости устройства будет слышен шум.
- Настройки не сохраняются (нет памяти)
Нет функции памяти, в памяти всего 2 точки- Желтая линия и красная линия соединены вместе (отдельная желтая на плюс, красная на ключ управления).
- Желтый и красный поменяны местами (просто поменяйте положение).
- Автомобильная аудиосистема с BT, но она не работает
Проверьте телефон, чтобы узнать, можете ли вы найти код устройства или нет.- Шаги операции: включите устройство, используйте поиск телефона по Bluetooth, найдите CAR-MP5, затем щелкните соединение, после подключения вы можете ответить на телефон или BT, чтобы воспроизвести песню
- Пин-код: 0000
- Дым продукта доказал, что внутренняя цепь сгорела, и замена страховочного предохранителя не может решить проблему.
В этом случае агрегат нуждается в ремонте. - Как настроить звук, где находится эквалайзер, звук не регулируется
Отрегулируйте звук: пожалуйста, поверните громкость, чтобы отрегулировать.
Настройки эквалайзера: как правило, нажмите ручку громкости, чтобы отобразить SEL эквалайзера, и поверните кнопку громкости, чтобы настроить каждый звуковой эффект.
Звук не может быть отрегулирован: 1. Пожалуйста, перезагрузите устройство или отсоедините шнур питания и подключите его. 2. Ручка громкости сломана, и ее можно заменить. - Поддержка без изображения камеры заднего вида
Обычно две ситуации- Подключите неправильную линию или меньше проводов. Способ подключения камеры:
- Первый шаг — найти аксессуары (аксессуар: одна камера + один шнур питания + один видеокабель).
- Второй шаг — найти порт проводки. Сначала найдите линию управления задним ходом на линии питания устройства. Линия управления представляет собой розовую или коричневую линию. Подключите эту линию к положительному полюсу 12 В, и экран станет синим. Найдите на задней панели устройства интерфейс видеовхода CAME, найдите плюс и минус резервного света. Третий шаг — подключение: на камере две розетки, красная розетка подключается к кабелю питания, желтая вставляется в видеокабель, красный провод силового кабеля и провод видеокабеля прикручиваются вместе на положительном полюсе реверса lamp, и черный провод кабеля питания не используется, подключен, другой конец видеокабеля подключен к интерфейсу видеовхода CAME на задней панели устройства. Красная линия, выходящая из видеолинии, соединяется с линией реверсивного управления линии электропередач.
- Камера сломана. Если lamp который правильно подключен к камере, не горит, он будет сломан и заменен на новый.
- Подключите неправильную линию или меньше проводов. Способ подключения камеры:
- Флешка не воспроизводится, карта с картой не распознается, слот для карты не входит в карту, в папке карты карты нет содержимого?
- USB-накопитель не может воспроизводиться:
Отформатируйте флешку USB и file система выбрана как: FAT32, повторно загрузите одну или две песни и попробуйте еще раз. Если по-прежнему не работает, замените USB-накопитель. - Карта карты не может быть распознана (только для моделей с GPS):
Вставьте карту в компьютер для форматирования, повторно загрузите карту или замените карту памяти, чтобы загрузить программное обеспечение карты. - Слот для карты не входит в карту:
Проверьте, вставлена ли карта памяти, сломан ли штекер. - В папке карты карты нет содержимого (только для моделей с GPS):
Вставьте карту в компьютер, чтобы view Это. Если контента нет, вам нужно загрузить его снова.
- USB-накопитель не может воспроизводиться:
- FM не принимает программу
Не удается принять станцию, проверьте 2 точки- Штекер антенны вставлен не полностью, антенна отсоединена или линия отсоединена.
- Поиск канала, удержание AMS не отпускает в течение 2 секунд Устройство будет автоматически искать или нажимать кнопку вверх и вниз, чтобы выполнить поиск канала. Не удается решить вышеуказанные 2 пункта. Отсоедините штекер антенны и найдите отвертку или металлическую полосу, чтобы вставить ее вместо антенны.
- Только что установил без звука
Уважаемые покупатели, перед отправкой устройство было протестировано. Если звука нет, обычно это ошибка проводки или провод оригинального автомобильного динамика закорочен железом.
Пожалуйста, не сомневайтесь в устройстве. В соответствии с шагами, чтобы проверить это- Проверьте, не закорочен ли кабель динамика и не подсоединен ли он. Пожалуйста, переподключитесь, если у вас короткое замыкание.
- Проверьте, сколько акустических кабелей соответствует оригинальному акустическому кабелю, если есть только 2 акустических кабеля, чтобы доказать, что оригинальная автомобильная линия не соответствует нашему устройству, вам необходимо перенаправить исходную автомобильную линию. Один динамик должен подходить к 2 проводам динамика. 2 динамика должны иметь 4 кабеля.
- Через некоторое время нет звука
Отсоедините все кабели динамиков от устройства (не удаляйте их все), а затем найдите внешний динамик, чтобы получить серо-фиолетовый цвет задней линии устройства.
Позелените любую группу, а потом попробуйте посмотреть, есть ли звук. Если звук есть, то доказано, что линия динамика автомобиля закорочена железом или динамик поврежден. Если нет звука, аппарат сломан
Заявление FCC
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
- Изменить ориентацию или местоположение приемной антенны.
- Увеличьте расстояние между оборудованием и приемником.
- Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратитесь за помощью к дилеру или опытному радио / телевизионному технику.
Это устройство соответствует требованиям части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий:
- Это устройство не должно вызывать вредных помех.
- это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе.
Изменения или модификации, прямо не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования.
Плеер Bewinner CAR MP5 с HD-дисплеем Руководство по эксплуатации FM-радиоприемника — Скачать [оптимизировано]
Плеер Bewinner CAR MP5 с HD-дисплеем Руководство по эксплуатации FM-радиоприемника — Скачать
На чтение 23 мин Просмотров 57 Опубликовано 8 апреля 2023 Обновлено 9 апреля 2023
Содержание
- Инструкция по подключению китайской магнитолы
- Китайские проигрыватели для легковых автомобилей
- Подключение 2 din через разъем ISO
- Камера заднего вида
- Мультируль
- Как подключить магнитолу car mp5 player
- Способы подключения
- Обычная кнопка
- Аварийка
- Через соленоид
- Виды дворников
- Бескаркасные
- Каркасные
- Гибридные
- Что представляет собой Car Player MP5
- Как перевести обозначения кнопок на автомагнитоле Android
- 14.43. Реле и предохранители
- Непригодность дисков других моделей линейки Lada
- Способы подключить к магнитоле две китайские камеры
- Подключение антенны
- Подключение камеры заднего хода авто к ноутбуку
- Нюансы подключения
- Разъем ISO и распиновка
- Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer
- Минусы ремонта боковых порезов шин
- Китайские проигрыватели для легковых автомобилей
Инструкция по подключению китайской магнитолы
В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.
Схема
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
- Разъем А. 1, 2 и 3 контакты не задействованы.
- 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
- 5 — синий провод, усилители и внешняя антенна;
- 6 — оранжевый кабель, подсветка;
- 7 — красный — зажигание;
- 6 — черный. Масса.
- Колодка В. Здесь тоже все достаточно просто.
- 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
- 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
- 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
- 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
- Камеры штатной установки. В строго определенных производителем авто местах;
- Универсальные устройства. Место расположения выбирает сам водитель;
- Проводные;
- Беспроводные камеры заднего вида.
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
- Руль с встроенными управленческими кнопками или нишей для их размещения;
- Автомагнитола;
- Два переходника (адаптера) ISO;
- Переходные устройства для антенны и совмещения кнопок руля с магнитолой.
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
Источник
Способы подключения
Существует 3 метода установки магнитолы, каждый из которых считается правильным.
Обычная кнопка
Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.
Аварийка
В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:
Схема подключения автомагнитолы Сони выглядит следующим образом:
Через соленоид
Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:
Схема имеет большое количество недостатков, главным среди которых является высокое потребление энергии за счет ввода лишнего реле.
Виды дворников
Дворники представлены несколькими видами, различающимися своей конструкцией. Каждый тип имеет разные особенности, влияющие на плотность прилегания щеток к стеклу и сложность их закрепления. Закономерно, что эти же детали отражаются и на стоимости таких стеклоочистителей. Сейчас на рынке автомобильных комплектующих представлено три вида дворников.
Бескаркасные
Данные стеклоочистители обладают самой простой монолитной конструкцией, включающей в себя металлическую пластину в резиновом корпусе. На бескаркасных дворниках замена щеток производится гораздо проще, чем на других их разновидностях. Также к достоинствам относят хорошие показатели аэродинамики и эффективность применения в морозную погоду.
Основным минусом бескаркасных стеклоочистителей остается недостаточная плотность прилегания щеток по центру стеклопакета.
Каркасные
Выпуклая форма лобового стекла привела производителей к необходимости разработки более адаптивных стеклоочистителей. Так появились дворники, состоящие из металлического каркаса и коромысел с резиновыми прокладками, соединенных между собой шарнирами. Получившиеся стеклоочистители гораздо лучше подстраиваются под форму обрабатываемой поверхности, но из-за усложненной конструкции больше подвержены поломкам. Износу способствует и желание производителей сэкономить на изготовлении металлического каркаса, что выражается в использовании тонкого материала и однослойной резины.
Гибридные
Современные автомобильные стеклоочистители, которые совместили в себе достоинства обеих разновидностей дворников. Переняв от каркасного типа герметичное прилегание к стеклам, гибридные унаследовали от бескаркасного упрощенную конструкцией с меньшим количеством сочленений, хорошую аэродинамику и надежный защитный корпус. Эти модели могут похвастать самым привлекательным и современным дизайном.
Единственным заметным минусом таких стеклоочистителей является высокая цена в сравнении с аналогами.
Что представляет собой Car Player MP5
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%)
Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке
Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
14.43. Реле и предохранители
Непригодность дисков других моделей линейки Lada
Диски колёс размерности 185/55/R15 от моделей АвтоВАЗа Гранта, Приора и «Калина» не могут быть установлены на Lada Vesta, хоть на первый взгляд и покажутся пригодными. Диаметр отверстия под ступицу колёсных дисков этих автомобилей равен 58,5 мм, то есть меньше на 1,6 мм.
Способы подключить к магнитоле две китайские камеры
На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.
Подключение и настройка осуществляется в таком порядке:
- обесточивается бортовая сеть машины;
- переднюю камеру устанавливают на держателе зеркала заднего вида;
- монтируют заднюю;
- для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
- если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
- проверяем соединения согласно схеме установки, включаем аккумулятор;
- настраиваем параметры работы камер.
Остается только протестировать систему в движении и, если необходимо, внести поправки.
Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.
Подключение антенны
Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.
Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:
- Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
- Питающий провод. Подключается к красному проводу управления устройством.
- Антенный провод. Подключается к соответствующему гнезду магнитолы.
В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.
Всем привет!Ранее я рассказывал, что установил днищенскую 2din магнитолу)Покатавшись пол года, я к ней привык и тот трепет новой вещи спал) А значит настало время разбирать и улучшать))))К сожалению в процессе работы много фоток забыл сделать, но не важно, распишу на пальцах)
1.Раскручиваем и мафон у нас разваливается на две части: морда и зад. Так как звук у нас размещен в заднице, берем заднюю часть и смотрим.
Там стоит конденсатор 25v 2200mF и усилитель TDA7388 какого то китайского самопального производства, т.к. никаких маркировок больше нет)))
Звуковую микруху я не планировал пока трогать, поэтому не запомнил ее)А вот усилитель и накопитель решил поменять, порывшись в закромах, была найдена тда-шка 7560, тоже китайская к сожалению, но уже заводского исполнения, купленная в свое время в хорошем радиомагазине.
И накопитель… скромничать не стал, вколхозил 25v10000mF))))
2.Вычитал, чтоб убрать наводки надо везде раскидать заземление, раскидал)
3.Далее взял морду и немножко доработал. Микрофон плохо ловил голос, а ИК-датчик плохо ловил пульт. Я их выпаял, нарастил провода и воткнул в саму морду изнутри и приклеил, потому что штатно они были внутри, но не вплотную к морде.
4.Плохое качество радио тоже было решено улучшить и был прикуплен фм-усилитель. Антенный штекер вставляется в усилитель, штекер усилителя вставляется в антенное гнездо мафона, плюс усилителя подключаем к синему проводу, на него подается напряжение 12V при включенной магнитоле.
Итоги:1.Сказать, чтоб я ошалел от звука — не скажу, но звук изменился. И я, и все знакомые, наблюдавшие этот процесс, отметили тот факт, что сразу появился низ. А в режиме Loud on, появился плотный такой бас)))
Штатные динамики начали давить в ногу! НО! На саб это не повлияло, он как работал в режиме подзвучки, так и остался, надо усилок покрутить потом, подраскачать эту дуру)))
2.Звук стал чище и шумы не ушли полностью, но ушли далеко на задний план, перестали мешать и привлекать к себе внимание
3.Радио стало ловить везде, просто там где пропадало вообще в городе ловит с помехами, но и это хороший результат) А вот минусом стало то, что в определенных местах стало ловить посторонние какие-то сигналы, которые наглухо забивают радиостанцию на этой частоте))) То ли в этих местах какие таксисткие станции стоят, что рядом с ними так реагирует шарманка, то ли скорой помощи, хз.
4.Пульт стал ловить ото всюду, но как подтупливал, так и подтупливает, тут уже слабенький проц не справляется видимо)
Так что дальше у меня мысли перепаять микруху, занимающуюся обработкой звука, но это уже совсем другая история) До новых встреч в эфире! 😉
А еще у нас снова наступила пора, когда все валят боком, а я который год подряд расчищаю дворы(((
Подключение камеры заднего хода авто к ноутбуку
Нюансы подключения
Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.
Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:
- в Гранту;
- Форд Фокус;
- Ладу Калина 2;
- Киа Рио;
- ВАЗ 2110;
- Ладу Ларгус;
- Ладу Приора;
- Рено Логан;
- Рено Сандеро;
- ВАЗ 21099;
- ВАЗ 2114;
- Ниссан Альмера и пр.
Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.
В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.
Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.
Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.
Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.
Разъем ISO и распиновка
Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.
Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.
Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:
- 1 контакт не используется;
- 2 контакт не задействован;
- 3 как и предыдущие;
- 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
- 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
- 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
- 7 контакт красный и идет на зажигание;
- 8 контакт окрашен в черный цвет и это у нас масса.
Как видите, все довольно просто и понятно
Важно лишь иметь под рукой инструкцию и схему с распиновкой
В следующей колодке или секции В нет ничего сложного, как и в случае с А.
- 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
- Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
- Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
- Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.
Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.
Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!
Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer
Рассмотрим процесс подключение Пионера к кнопкам на руле автомобиля Nissan Tiida.
Для работы нам потребуется:
- Руль с кнопками управления. Обычно на Ниссанах он имеется в штатном порядке; Новенькая магнитола от Pioneer;
- Адаптер ISO, переходник, должен быть в комплекте с автомагнитолой;
- Второй адаптер ISO. Вам нужно приобрести его отдельно;
- Адаптер SWI для кнопок на рулевом колесе о котором мы писали выше.
1.Первым делом соединяем черный, зеленый, синий и красный провод адаптера SWI-X1 с проводами на штатной колодке автомобиля в соответствии со схемой;
- синий провод ЛИНИЯ 1 — STRG SWA
- зеленый провод ЛИНИЯ 2 — STRG SWB
- черный провод МАССА — STRG GND
- черный провод МАССА — на минус питания (корпус авто).
2.Далее приступаем к программированию каждой кнопки на мультируле.
Начинаем программировать, выполняя следующие действия в указанной последовательности:
- Подаем питание на адаптер +12 В, один из светодиодов на корпусе должен кратковременно моргнуть;
- Соединяем белый провод с массой (устройство войдет в режим обучения);
- Нажимаем и удерживаем на мультируле клавишу прибавления громкости и ждем пока не загорится светодиод;
- Направляем на адаптер пульт ДУ и нажимаем на нем кнопку прибавления громкости (светодиод на корпусе адаптера должен погаснуть);
- Чтобы назначить на эту же кнопку вторую команду, следует нажать ее и удерживать, пока не загорятся оба светодиода;
- Направляем на адаптер пульт ДУ и нажимаем на нем соответствующую кнопку (оба светодиода на корпусе адаптера должны погаснуть);
- Аналогичным образом программируем все остальные кнопки;
- Отсоединяем белый провод адаптера от массы и изолируем.
ВИДЕО ОБЗОР » alt=»»> Настройка закончена.
Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.
Минусы ремонта боковых порезов шин
Поврежденная таким образом шина подлежит замене. Но в крайних ситуациях возможно использовать отремонтированную шину с заплаткой. Главное, помнить, что нагрузки губительны для такого колеса. Это создает опасность для всех участников дорожного движения. Разберем негативные последствия ремонта:
- Колесо теряет баланс, который сложно компенсировать даже процедурой балансировки грузиками. От дисбаланса ухудшается рулевое управление.
- Такой метод восстановления ненадежен. Заплатка деформируется под воздействием высокой нагрузки, начинает отклеиваться со временем. Шина хуже сохраняет давление, и ее приходится часто подкачивать.
- Отремонтированный боковой порез колеса — мина замедленного действия. В любой момент такая шина может лопнуть, подвергая опасности всех окружающих.
Ремонт или замена? Ремонт боковых порезов шин — не панацея. Каждый автовладелец должен решать самостоятельно, как поступать с поврежденной сбоку покрышкой. Необходимо учитывать все риски, если уж вы решили ее использовать, то советуем это делать исключительно в качестве запаски.
Боковой порез шины — проблема на порядок серьёзнее, чем ситуация с обычным проколом. Однако случается так, что срочный ремонт пореза боковой поверхности покрышки просто необходим и альтернативы ему нет
При этом, важно не забывать, что подобный дефект требует качественного и профессионального подхода, да и в этом случае опасность полного разрушения шины будет достаточно высокой. Кроме того, боковой порез не всегда возможно устранить даже теоретически — всё зависит от типа авторезины и масштабов повреждения
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Источник
Обновлено: 16.07.2023
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
Чаще всего встречаются элементы управления со следующими обозначениями:
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
Что представляет собой Car Player MP5
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке. Чтобы иметь доступ ко всем развлечениям на выбранном портале, необходимо зайти на Азино , создать свой аккаунт на площадке. Для этого можно выбрать вариант регистрации через почту или контактный телефонный номер. Предоставить запрашиваемые данные, выбрать валюту, подтвердить свое совершеннолетие (+18 лет) и согласится с условиями пользования.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков.
Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Представлена умная колонка Huawei Sound Joy…
Huawei Sound Joy был представлен на MWC 2022 как последнее дополнение к линейке интеллектуальных динамико…
Samsung Galaxy Home Mini 2 получил сертификат Bluetooth…
В этом месяце ходили слухи о том, что Samsung работает над новым динамиком для умного дома — Galaxy Home …
Mackie выпустил новый портативный микшер MCaster Live…
Mackie, ведущий производитель высококачественной профессиональной аудиопродукции, объявляет о выпуске пор…
xMEMS анонсирует Montara Pro, первый в мире микродинамик MEM…
Компания xMEMS Labs представила Montara Pro, первый в мире монолитный динамик MEMS с интегрированной сист…
Беспроводной микрофон SingKe Lavalier с сертификацией Apple …
SingKe Lavalier — это небольшой беспроводной микрофон, сертифицированный Apple MFi, специально разработан…
DJI представила беспроводную радиосистему DJI Mic…
DJI только что запустила новый продукт в Китае. Это DJI Mic, беспроводная радиосистема, которая предлагае…
Speedlink выпускает акустическую систему Gravity 2.1…
Speedlink объявила о запуске акустической системы Gravity. Speedlink Gravity 2.1 идеально подходит для му…
Представлена сверхтонкая звуковая панель Samsung Ultra Slim…
Samsung выпустила ультратонкую звуковую панель, представленную на выставке CES 2022. В ультратонкой звуко…
После того как моя Sony XAV-W600 последний раз моргнула дисплеем и «приказала долго жить», я отвез её сначала в один сервис по ремонту магнитол, потом в другой. Однако нигде её починить не смогли, а длились эти попытки ремонта не много не мало — целый месяц… Терпение моё лопнуло, ну сколько можно ездить в тишине?! И я отчаявшись, заказал себе с китайского экспресс-сайта магнитолу, что называется «дешевле не было», а конкретно Podofo 7010B.
На момент моего заказа, за неё просили 3000 р, но оплатив заказ, через час я обнаружил, что её отдают уже за 2600 р, обидно досадно, но ладно. Заказал я её с доставкой из РФ, днём в пятницу, а во вторник на следующей неделе мне уже позвонил курьер.
Ждать выходных сил не было, поэтому вечером того же дня я отправился её устанавливать. Сразу хочу сказать, что китайцы не стали выделываться и снабдили свой девайс стандартным ISO разъемом, что заметно облегчает установку. Единственное что нужно добавить в штатный ISO разъем Lacetti это два провода, один от ламп ЗХ, второй от кнопок на руле. Сразу же приведу схему подключения.
Сразу хочу сказать, что после первоначального подключения магнитола неадекватно реагировала на включение габаритов, то есть она должна притухать после включения габаритов, а у меня она начинала моргать. Замерив напряжение на контакте A6, я с удивлением обнаружил что при включении габаритов на нем появляется не 12В, а всего 5В, в итоге обрезал провод из штатной проводки и подтянул габаритные +12В от часов, после этого проблема прошла.
Так же от кнопок на руле по умолчанию идёт разъем как на фото ниже, в нём всего два провода, один черный, другой цветной. Дак вот черный нужно подключить на массу магнитолы, а цветной на контакт А3.
Доброго времени суток, друзья)))
Сразу извиняюсь за качество фоток-не владею зеркалками, всё и всегда на телефон фотографирую)))
Штатная магнитола LG мне давно уже не нравилась, с самой покупки автомобиля, и недолго думая я решил это менять.
Распиновка штатной магнитолы
Комплект поставки следующий: Сама магнитола, мануал по ней, два евроразъёма, камера заднего вида, комплект для подключения камеры, пульт ДУ
Для того чтобы снять старую магнитолу нам необходимо:
1.Опустить руль по максимуму вниз.
2.Выкрутить два самореза над приборным щитком.
3. Отщёлкнуть слева накладку декоративную.
4.Сначала отсоединить штекера регулировки зеркал, электрорегулировки фар и задних противотуманых фонарей.
5.Далее начинаем отсоединять штекера часов, кнопки аварийной сигнализации, противотуманных фар (у кого есть).
6.И последним пунктом отсоединяем штекера блока климата.
Нашему вниманию открывается следующий вид
Снимается штатная магнитола элементарно, на 4 самореза. Не потеряйте их))))
Резать провода? Не люблю это дело, если честно… Хотел купить переходник со штатной фишки автомобиля на евро-оказывается у нас в городе дефицит! Переходник искал фирмы Intro AHY-01. В ближайшем городе тоже не нашёл, начал очень сильно расстраиваться, цены в интернете варьировались от 600 до 1500 рублей и всё на заказ… И слава богу что есть такой магазинчик как «1000 мелочей»! Придя туда, уже отчаявшись, спрашиваю девушку продавщицу есть ли у них автопереходники на Hyundai/Kia, на что мне показывают витринку и говорят «выбирайте, мы не разбираемся в них, но что надо покажем»))) Смотрю на витринку и вот он родненький смотрит прям первый на меня, и всего то…240 рублей!)))
Сразу купил и прибежал обратно в гараж
Единственное что не сфотографировал-этот переходник просто для обычных магнитол-питание и колонки. Разница со штатной распиновкой-нету пина под автоматическое подтухание подсветки при включении света (забегая вперёд скажу-оно всё равно работает, и подтухает при включении света, сам не знаю как!=D )В остальном пины идентичны. Я это к чему-на переходнике евроразъёмы соединены пластиком, и выходит только 4 провода, как обычно. А у тех, что в комплекте на три провода больше. Пришлось откусить фишку питания переходника, взять фишку из комплекта соединить между собой (вытаскивать коннекторы и вставлять в новую уже сил небыло, поэтому спаял и термоусадкой закрыл), так как один из тех «лишних» проводов (серый)-это разрешающий сигнальный плюс от камеры заднего вида (идёт от тюльпана видеосигнала камеры), два остальных у меня остаются незадействованными.
Камеру установил между фонарями подсветки номера, провода от неё запитал на лампу заднего хода-красный от питания и красный разрешающий от тюльпана на плюс, чёрный от питания на минус (элементарно, Ватсон!).
И начал собирать (опять же, как написано во всех инструкциях «в порядке, обратном снятию»).
Отрегулировал положение и наклон камеры как мне удобно, и готово. На улице 21:00 вечера, уже темно впринципе, установил метки себе для регулировки камеры
А на самой камере как днём видно всё
Она 2DIN, но меньше штатной сбоков на 6мм, и больше сверху на 1мм (подточил накладку консоли автомобиля).
Итог: Покупкой я доволен.
1. Магнитола сенсорная, отклик чёткий и мягкий, как на телефоне.
2.Есть функция изменения подсветки кнопок.
3.Включаю на ней музыку из ВКонтакте, перематываю треки и останавливаю. Также останавливаю и запускаю видео с YouTube.
4.Магнитола мгновенно соединяется с телефоном. Разговариваю по ней во время езды не повышая голоса-меня слышат чётко, без эха. Причём соединяется она автоматически с телефоном как только включается (если на телефоне включен bluetooth, и вы сделали сопряжение между телефоном и майфуном один раз). Есть возможность смотреть журналы вызовов и набирать номер телефона, сбрасывать звонок и отвечать на него.
5.Камера в комплекте, на солнце не бликует, в ночи снимает хорошо, всё видно.
6.Звук хороший, достойный, лучше чем на штатной магнитоле ( теперь то и колонки поменять можно).
7.»Тяжёлые» видео воспроизводит быстро, и без тормозов.
8. Флэшки читает 32Гб включительно (большего объёма нет, так что не пробовал).
9. Изменение фона, хорошая графика.
10.Изменение угла наклона камеры-позволяет сделать показания «в упор» или «с запасом», как сделал себе я-у меня красная зона начинается за полметра до бампера, на всякий случай для жены сделал)))
11.Да, чёрт возьми, её цена это огромный плюс! 3,300 рублей за такой девайс я считаю это превосходно!
Нет звука на выходе RCA. Цепь звонится от звуковой микросхемы 7833 до выхода. Как решить проблему. Было три китайца 7653, 7018, 7010. В чем прикол?
Не следует лезть в прошивку, они индивидуальные. Я заказал 2 магнитолы на вид одинаковы шасси, разница в одну букву и уже не подходит одна к другой, просто в руках кирпич. Если полезишь сначала слей дамп и сохрани, пригодится.
Подскажите!
Магнитола 7010B при подключении по блютус (что с ipod, что с телефона на андроиде) появляется шум-писк. песню ставишь на паузу две секунды еще длится эта помеха и тишина. снова плэй и тутже параллельно музыке слышно как идет наводка. в остальном магнитола работает нормально лишних помех в колонки не дает. заранее спасибо.
жёлтый (+) аккумулятор, красный( +) ключ зажигание АСС или ignition switch, чёрный( -) масса, Lamp или ILL (+) с габарита для затемнения я не подключаю, Васк in или revers( +) контроль камеры заднего хода тянешь от лампы заднего хода если камера есть или не подключаешь, Key или WS кнопки руля есть один или два канала, Аnt (+) выход активный для усилителя антенны или питание выдвижной антенны, Brake ручник ни кто не подключает иначе при движении видео не показывает или подключаешь к массе.
Если решил сам подключать то инфы много в нэте. Если вопрос по конкретной модэли то фото надо выкладывать. цвета и распиновка могут отличаться ведь это Китай.
приобрёл 7010В с Алиекспрес. В меню не было русского языка. Продавец выслал новую прошивку. Файл записал на микро SD, вставил в плеер и прошивка установилась без проблем. Может кому пригодится.
A2085 A2084 俄语刷机包 C200S-6901R-ePDKv100(1).img ( 8.6 МБ )
Читайте также:
- Проверка парктроника ауди а6 с6
- Компрессия на шевроле круз
- Горит лампочка аккумулятора ваз
- Чистка дроссельной заслонки рено логан
- Приус 20 рестайлинг отличия
Установка магнитолы 7010b
Содержание:
- 1 Особенности и возможности китайской магнитолы 7010B
- 2 Как перевести обозначения кнопок на автомагнитоле Android
- 3 Что представляет собой Car Player MP5
- 4 Обзор внешнего вида 7010B
Особенности и возможности китайской магнитолы 7010B
Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.
Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.
Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.
Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.
Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.
Как перевести обозначения кнопок на автомагнитоле Android
На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».
Чаще всего встречаются элементы управления со следующими обозначениями:
- VOL — «крутилка» регулировка громкости, она же — кнопка включения/выключения устройства (нажатие с удержанием);
- TUNE — «крутилка» для переключение радио-каналов, нажатие кнопки открывает меню эквалайзера;
- SRC — переключение на главное меню;
- HOME или значок «домик» — возвращение на главный экран;
- GPS — навигация GPS (для связи со спутником требуется дополнительный выносной модуль);
- ВТ — включение/выключение режима Bluetooth (используется для управление громкой связью Hands-free);
- DVD — переход в режим проигрывания дисков;
- MUTE — кнопка полного отключения звука;
- NAVI — переход в режим навигатора;
- BAND — кнопка включения режима «Радио», используется так же для переключения радиочастот;
- RST — кнопка полного сброса текущих настроек;
- Eject — кнопка извлечения CD.
Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.
Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:
- Заходим в основное меню автомагнитолы, выбираем раздел Настройки (иконка в виде шестеренки);
- Выбираем вкладку «Дополнительные настройки»;
- Вводим сервисный пароль — 123456;
- В открывшемся меню выбираем пункт «Кнопки лицевой панели»;
- На экране появится своего рода таблица из темных и светлых ячеек. Светлым цветом обозначены кнопки, которые уже выполняют какую-то функцию, светлым — свободные кнопки;
- Для начала перепрограммирования физических кнопок на лицевой панели нажимаем кнопку Старт;
- Чтобы начать настройку с нуля нажимаем кнопку «Очистить»;
- Затем приступаем к поочередному программированию кнопок: Нажимаем на экране функцию MUTE (ячейка подсветится белым цветом), выбираем и нажимаем соответствующую кнопку на лицевой панели. Выбираем на экране функцию «Поднятие трубки», нажимаем на кнопку BT или любую другую на свое усмотрение. Аналогичным образом назначаем функции для всех других кнопок;
- Чтобы назначить на уже запрограммированную кнопку еще одно действие (оно будет выполняться при длительном нажатии) выбираем на экране уже назначенную для данной кнопки функцию и удерживаем 2 секунды. Рядом с ячейкой откроется диалоговое окно, в котором выбираем «Долгое нажатие» и затем из предложенного списка выбираем нужную функцию.
- Чтобы перенастроить кнопки-«крутилки», на экране нужно выбрать любую ячейку с надписью «Свободно» и из списка выбрать один из предлагаемых вариантов. Для назначения дополнительной функции удерживаем соответствующую ячейку и выбираем новое действие из предложенного списка.
- Нажимаем кнопку «END» для завершения программирования и сохранения настроек, выходим в главное меню и проверяем, как работают перенастроенные кнопки. Готово!
ВИДЕО ИНСТРУКЦИЯ
Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.
У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.
Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.
Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).
Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.
Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.
На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.
Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.
В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.
Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.
Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.
Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.
Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем
Обзор внешнего вида 7010B
Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.
Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.
Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.
Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.
И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.
Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.
Побывал на выходных у Романа sinbad на СТО, наконец то выбрал время на установку магнитолы китайской и камеры заднего вида.
Сам аппарат модели 7012В и камера заднего вида бы приобретен на Алиэкспрессе. Об этом я писал уже в БЖ, вот в этой записи.
Установка прошла стандартно — была разобрана панель, штатное ГУ демонтировано и вместо него подключено новое.
А вот с электрикой несного пришлось «поколхозить». Проблем возникло две:
Первая — антенные штеккера у магнитол разные! Если соберетесь подключать такое ГУ вместо штатного, то заранее позаботьтесь о переходнике. Я этот момент совершенно не учел и пришлось срочно-обморочно посетить магазин автозапчастей, где была куплена самая дешевая антенна за 240р в качестве донора нужного нам штеккера. Переходников поблизости в наличии не было ((
Вот такое гнездо антенны у штатного ГУ:
Вот антенный штеккер:
а у Китайца то он обычный, круглый:
Роману пришлось перепаивать его.
Вторая проблема: у меня штатное ГУ модели A-300JME (PART NO: 96175-2E610). Оно идет без встроенного усилителя, так как у меня стоит штатный внешний усилок в багажнике, а так же штатный саб под пассажирским креслом. Включение внешнего усилителя происходит отдельным сигналом, который находится на третьей «фишке»: на фото она вставляется в верхнюю контактную группу, нижние две — стандартные для всех магнитол.
Роман по схеме нашел нужный провод: на синей «фишке» это зеленый.
И запараллелил его с проводом питания с основной «фишки» (с желтым):
Таким образом усилок стал включаться.
Далее танец с бубном для подключения камеры заднего вида: Роман пустил проводку по левому порогу, под пастиком салона, там где проходит основной жгут. После этого разобрал полобшивы багажника что бы аккуратно проложить проводку в 5й двери. Удивительно, но штатной проводки камеры хватило … ВПРИТЫК! Сигнал включения камеры стандартно был взят с лампы заднего хода. Камеру установили на плафон освещения номера:
Хоть у нее и небольшой угол обзора но в паре с зеркалами она вполне справляется со своей задачей! Я сегодня несколько раз сдавал назад смотря только в камеру и в принципе хорошо все видно — во дворе среди машин лавировал без проблем. Светодиоды на ней светят тоже неплохо. Но опасаюсь что ее все таки будет сильно забрызгивать (( Если буду менять камеру — то следующую куплю ту, которая устанавливается в штатное место плафона осветителя номера.
Вот такая у меня была суббота )))
Ну а теперь о проблемах:
1) играет китайский аппарат конечно похуже штатного ГУ. У меня возникло ощущение что не работает сабвуфер. Либо я еще не разобрался в эквалайзере, так как пока использую его штатные режимы типа Rock, Pop, Classic (конечно — Rock). У кого уже есть опыт настроек таких аппаратов — поделитесь инфой, плиз!
2) присутсвует несильный фоновый шум в динамиках. Слышно в перерывах между треками.
3) выключается магнитола с достаточно сильным «щелчком» в колонки. Неприятно и боюсь что детей пугать будет. Роман сказал что скорее всего придется фильтр поставить. У кого такое было — отпишитесь как решали сей трабл, пож-та. Может быть питание усилка надо было брать с красного провода, а не с желтого?
4) аппарат запоминает не все настройки! Почему то никак не может запомнить дату-время и цвет кнопок)) При этом радиостанции, язык, общую цветовую гамму и другие настройки запоминает без проблем.
5) тугое «колесико» громкости, очень тугое. На нем «висят» регулировки разные — его нажать надо, а вот нажимаешь и … потом вручную отщелкиваешь так как само оно не хочет в исходное положение (( Может разработается еще.
6) камера включается с задержкой около 2-3х сек. Это нормально? Мне кажется что долговато.
В общем пока все. Общие впечатления от аппарата — за свою стоимость он вполне достойный. Чудес от него не жду.
В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.
Схема
Китайские проигрыватели для легковых автомобилей
Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.
Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.
Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.
Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).
Подключение 2 din через разъем ISO
Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.
Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.
Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.
- Разъем А. 1, 2 и 3 контакты не задействованы.
- 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
- 5 — синий провод, усилители и внешняя антенна;
- 6 — оранжевый кабель, подсветка;
- 7 — красный — зажигание;
- 6 — черный. Масса.
- Колодка В. Здесь тоже все достаточно просто.
- 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
- 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
- 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
- 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.
Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.
Камера заднего вида
О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.
По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:
- Камеры штатной установки. В строго определенных производителем авто местах;
- Универсальные устройства. Место расположения выбирает сам водитель;
- Проводные;
- Беспроводные камеры заднего вида.
В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.
Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.
Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.
Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.
Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».
Производим настройку картинки и расположения камеры.
Мультируль
Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.
Для осуществления данного подключения понадобятся:
- Руль с встроенными управленческими кнопками или нишей для их размещения;
- Автомагнитола;
- Два переходника (адаптера) ISO;
- Переходные устройства для антенны и совмещения кнопок руля с магнитолой.
Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.
Havel h6 магнитола Тесла. Куча проводов ноль схем, инструкций.У вас статья для простых магнитол. Жаль, надеялся найти свою схему.
Д день! Не подскажите а где можно найти руководства пользователь на китайцев? в частности интересует на SilverStrong Android 8.0-8,1 автомобильный DVD 2Din универсальный DSP android Панель IPS OctaCore Автомобильный gps 7 дюймов Автомобиль Стерео Авторадио Navi 706! Брал на Али! Спасибо.
Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.
С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:
- Выключается магнитола при увеличении громкости.
- При выключении зажигания сбиваются настройки магнитолы.
- Магнитола садит аккумулятор в выключенном состоянии.
- Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.
В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.
Размер и виды автомобильных магнитол
Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.
Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.
Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.
Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»
Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.
Подключение магнитолы.
Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:
- Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
- Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
- Отсутствует вывод проводов питания или же это было сделано неправильно.
С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.
Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.
Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.
Расшифровка цветового обозначения проводов
1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.
Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»
Как правильно подключить автомагнитолу?
Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.
Схема подключения магнитолы и динамиков
Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая – сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность – ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.
Видео как подключить авто магнитолу
Заключение
Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.
Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.
Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.
Доступность
Доступна магнитола в интернет-магазине Gearbest за 48$.
Установка
Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.
При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.
Обзор 2DIN магнитола 7010B с GearBest
Комплектация и цена
Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.
Характеристики
- 7 дюймовый TFT дисплей (440 x 240)
- Поддержка видео форматов: RMVB / RM / FLV / 3GP / MPEG / DVIX / XVID / DTA / VOB / AVI
- Поддержка аудио форматов: MP3 / WMA / WMV / OGG / APE / ACC / FLAC
- Форматы изображения: JPEG / BMP / GIF / TIF
- Функция камеры заднего вида
- Встроенный Bluetooth V2.0
- Поддержка карт памяти SD / MMC карт до 32G
- Максимальная мощность 4 х 60 Вт
- Возможность подключить сабвуфер
- Возможность подключить GPS
Внешний вид
Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.
На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.
На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.
Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.
Настройка
Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.
Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.
Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.
Функционал и возможности
7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков.
Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.
Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.
В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.
Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.
Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.
Итоги
Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.
Привет, доброго времени суток!
Получил с АлиЭкспресса автомобильный многофункциональный проигрыватель Car MP5 Player 4022D 4.1. Заказ выполнили достаточно быстро, посылка шла всего 28 дней. Причем, в России доставку осуществляла транспортная компания СДЭК: курьер принес заказ на дом и совершенно бесплатно. Всё дошло в целости и сохранности.
Проверка показала, что все заявленные функции выполняются, камера заднего вида и пульты управления работают нормально. Приёмник достаточно чувствительный, ловит множество станций на 15-см. кусок провода. Звучание естественное, уровень шумов низкий.
Однако замер потребляемого тока показал, что на нагрузке 4 Ом мощность при максимальной громкости на пороге появления ощутимых искажений едва ли составляет 10-15 Вт на канал, вместо заявленных 45 Вт. Поэтому «качать низы» до появления содрогания во внутренностях не получится. Но, поскольку я предпочитаю прослушивание речевых станций, меня такое звучание устраивает.
Считаю, что аппарат вполне стоит своих денег. Единственно, что мне не понравилось – никакая инструкция на микроскопическом клочке бумаги, написанная сверхмелким шрифтом на плохом английском языке. Пришлось эту инструкцию переводить и дополнять из других источников. Привожу её здесь (скан в формате JPEG), может, кому понадобится.
Специально не даю ссылку на адрес покупки, потому что в поисковике можно найти множество продавцов изделия, причем колебание цен значительное. Если кто соберется совершить покупку данного гаджета, не поленитесь, найдите Car MP5 Player 4022D по минимальной цене.
Всем мира и здоровья!
Цена вопроса: 2 450 ₽
Пробег: 43 500 км
