Operation Guide 3229/3421

MA1301-EA

© 2013 CASIO COMPUTER CO., LTD.

E-1

About This Manual

• Depending on the model of your watch, display text

appears either as dark figures on a light background

or light figures on a dark background. All sample

displays in this manual are shown using dark figures

on a light background.

• Button operations are indicated using the letters

shown in the illustration.

E-3

Procedure Lookup

The following is a handy reference list of all the operational procedures contained in

this manual.

To set the time and date …………………………………………………………………………….. E-6

To switch the backlight function on and off ………………………………………………… E-9

To set the alarm time ……………………………………………………………………………….. E-11

To stop the alarm …………………………………………………………………………………….. E-13

To switch an alarm and Hourly Time Signal on and off ……………………………… E-13

To set the countdown time ………………………………………………………………………. E-14

To use the countdown timer …………………………………………………………………….. E-15

To switch auto repeat timing on and off ……………………………………………………. E-16

To measure elapsed time …………………………………………………………………………. E-17

To record split times ………………………………………………………………………………… E-18

To time first and second place finishes …………………………………………………….. E-18

E-4

General Guide

• Press C to change from mode to mode.

Timekeeping Mode Alarm Mode

Press C.

E-5

• After you perform an operation in any mode, pressing C returns to the Timekeeping

Mode.

• Press D in any mode to illuminate the display. Illumination turns off about two

seconds after you release D.

Countdown Timer Mode Stopwatch Mode

E-6

Timekeeping

To set the time and date

1. Press A while in the Timekeeping Mode. The

seconds digits flash on the display because they

are

selected

2. Press C to change the selection in the following

sequence.

Seconds

Day

Hour

Minutes

Year

MonthDay of weekMonth

Day

Hour

PM indicatorMinutesSeconds

E-7

3. While the seconds digits are selected (flashing), press B to reset the seconds to

“00”. If you press B while the seconds count is in the range of 30 to 59, the seconds

are reset to “00” and 1 is added to the minutes. If the seconds count is in the range

of 00 to 29, the minutes count is unchanged.

4. While any other digits (besides seconds) are selected (flashing), press B to increase

the number. Holding down B changes the number at high speed.

• To switch between the 12-hour and 24-hour formats, press

D while some

digits are flashing.

5. After you set the time and date, press A to return to the Timekeeping Mode.

• The day of the week is automatically set in accordance with the date.

• The date can be set within the range of January 1, 2000 to December 31, 2099.

• If you do not operate any button for a few minutes while a selection is flashing, the

flashing stops and the watch goes back to the Timekeeping Mode automatically.

E-8

About the backlight

When you switch the backlight function on, the backlight of the watch flashes

whenever alarm (page E-10), countdown timer or hourly time signal is sounding.

• Pressing D at any time illuminates the display, regardless of the backlight’s on/off

setting.

• The backlight of this watch employs an electro-luminescent (EL) light, which loses

its illuminating power after very long term use.

• Frequent use of the backlight shortens the battery life.

• The watch will emit an audible sound whenever the display is illuminated. This is

caused by a transistor that vibrates when the EL panel lights up. It does not indicate

malfunction of the watch.

• The illumination provided by the backlight may be hard to see when viewed under

direct sunlight.

• The backlight automatically stops illuminating whenever an alarm sounds.

E-9

To switch the backlight function on and off

In the Timekeeping Mode, hold down B for about two seconds to switch the backlight

function on and off. When you switch the backlight function on, an indicator appears

on the display as shown.

Backlight functionon indicator

• The backlight function on indicator remains on the display in all modes until you

switch the backlight function off.

• The above operation controls operation of the backlight function only. It does not

affect operation of audible tones and signals.

E-2

General Guide …………………………………………………………………………………………… E-4

Timekeeping ……………………………………………………………………………………………… E-6

Alarm ………………………………………………………………………………………………………. E-10

Countdown Timer ……………………………………………………………………………………. E-14

Stopwatch ……………………………………………………………………………………………….. E-17

Specifications …………………………………………………………………………………………. E-19

Источник

Casio DW-5600 / линейка G-Shock / модуль 1545 / год 1996

Инструкция к модулю Casio 1545

Смотреть онлайн → (без скачивания, удобно на мобильных и планшетах);
Скачать русскую инструкцию → (типичная «как у всех», не всегда понятные картинки);
Скачать английскую инструкцию → (детальная, много фото, более понятная).

Сложно настроить? Спрашивай на форуме G-Shock →

Читайте новости о любимых часах DW-5600 на блоге
[display-posts tag=»DW-5600″ posts_per_page=»4″]

Все новости о DW-5600 →

Побывайте на заводе Casio, следите за новинками G-Shock…

Источник

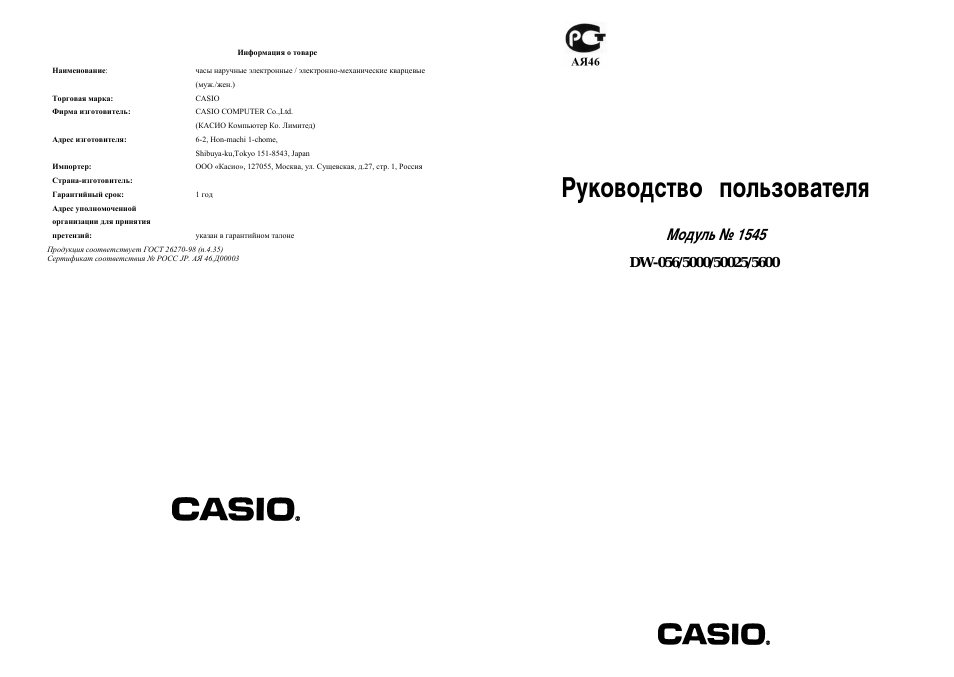

Руководство пользователя

Модуль ¹ 1545

DW-056/5000/50025/5600

Информация о товаре

Наименование:

часы наручные электронные / электронно-механические кварцевые

(муж./жен.)

Торговая марка: CASIO

Фирма изготовитель:

CASIO COMPUTER Co.,Ltd.

(КАСИО Компьютер Ко. Лимитед)

Адрес изготовителя: 6-2,

Hon-machi

1-chome,

Shibuya-ku,Tokyo 151-8543, Japan

Импортер:

ООО «Касио», 127055, Москва, ул. Сущевская, д.27, стр. 1, Россия

Страна-изготовитель:

Гарантийный срок: 1

год

Адрес уполномоченной

организации для принятия

претензий:

указан в гарантийном талоне

Продукция соответствует ГОСТ 26270-98 (п.4.35)
Сертификат соответствия № РОСС JP. АЯ 46.Д00003

— 2 —

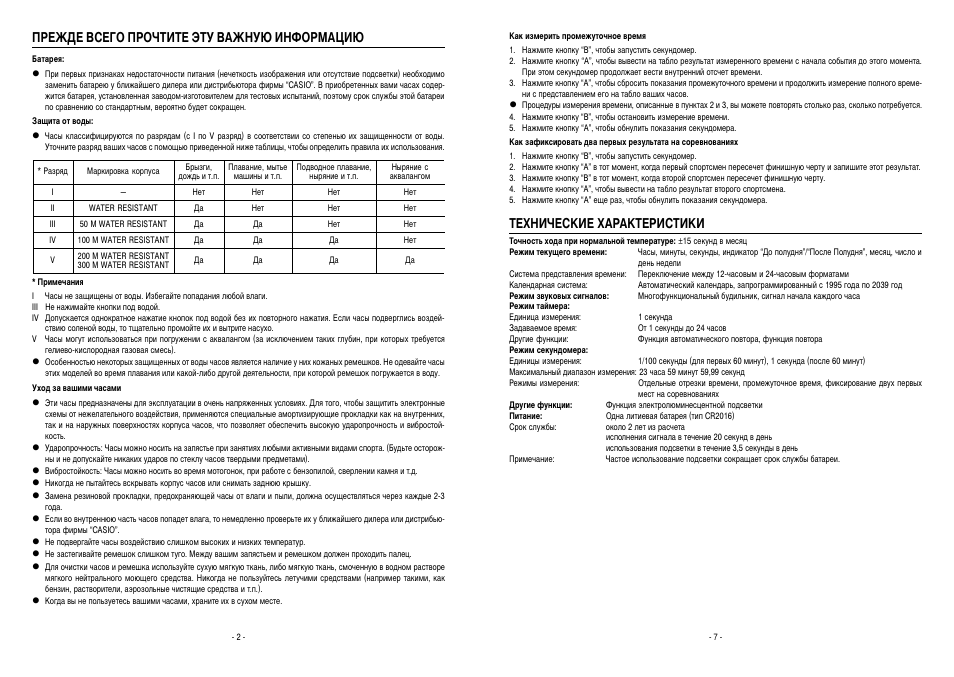

ПРЕЖДЕ ВСЕГО ПРОЧТИТЕ ЭТУ ВАЖНУЮ ИНФОРМАЦИЮ

Батарея:

При первых признаках недостаточности питания (нечеткость изображения или отсутствие подсветки) необходимо

заменить батарею у ближайшего дилера или дистрибьютора фирмы CASIO. В приобретенных вами часах содер-

жится батарея, установленная заводом-изготовителем для тестовых испытаний, поэтому срок службы этой батареи

по сравнению со стандартным, вероятно будет сокращен.

Защита от воды:

Часы классифицируются по разрядам (с I ïî V разряд) в соответствии со степенью их защищенности от воды.

Уточните разряд ваших часов с помощью приведенной ниже таблицы, чтобы определить правила их использования.

* Примечания
I Часы не защищены от воды. Избегайте попадания любой влаги.

III Не нажимайте кнопки под водой.

IV Допускается однократное нажатие кнопок под водой без их повторного нажатия. Если часы подверглись воздей-

ствию соленой воды, то тщательно промойте их и вытрите насухо.

V Часы могут использоваться при погружении с аквалангом (за исключением таких глубин, при которых требуется

гелиево-кислородная газовая смесь).

Особенностью некоторых защищенных от воды часов является наличие у них кожаных ремешков. Не одевайте часы

этих моделей во время плавания или какой-либо другой деятельности, при которой ремешок погружается в воду.

Уход за вашими часами

Эти часы предназначены для эксплуатации в очень напряженных условиях. Для того, чтобы защитить электронные

схемы от нежелательного воздействия, применяются специальные амортизирующие прокладки как на внутренних,

так и на наружных поверхностях корпуса часов, что позволяет обеспечить высокую ударопрочность и вибростой-

кость.

Ударопрочность: Часы можно носить на запястье при занятиях любыми активными видами спорта. (Будьте осторож-

ны и не допускайте никаких ударов по стеклу часов твердыми предметами).

Вибростойкость: Часы можно носить во время мотогонок, при работе с бензопилой, сверлении камня и т.д.

Никогда не пытайтесь вскрывать корпус часов или снимать заднюю крышку.

Замена резиновой прокладки, предохраняющей часы от влаги и пыли, должна осуществляться через каждые 2-3

года.

Если во внутреннюю часть часов попадет влага, то немедленно проверьте их у ближайшего дилера или дистрибью-

тора фирмы CASIO.

Не подвергайте часы воздействию слишком высоких и низких температур.

Не застегивайте ремешок слишком туго. Между вашим запястьем и ремешком должен проходить палец.

Для очистки часов и ремешка используйте сухую мягкую ткань, либо мягкую ткань, смоченную в водном растворе

мягкого нейтрального моющего средства. Никогда не пользуйтесь летучими средствами (например такими, как

бензин, растворители, аэрозольные чистящие средства и т.п.).

Когда вы не пользуетесь вашими часами, храните их в сухом месте.

* Разряд

Маркировка корпуса

Брызги,

дождь и т.п.

Плавание, мытье

машины и т.п.

Подводное плавание,

ныряние и т.п.

Ныряние с

аквалангом

Нет

WATER RESISTANT

Да

Нет

III

50 M WATER RESISTANT

Да

Нет

100 M WATER RESISTANT

Да

Нет

200 M WATER RESISTANT

300 M WATER RESISTANT

Да

— 7 —

Как измерить промежуточное время
1. Нажмите кнопку B, чтобы запустить секундомер.

2. Нажмите кнопку A, чтобы вывести на табло результат измеренного времени с начала события до этого момента.

При этом секундомер продолжает вести внутренний отсчет времени.

3. Нажмите кнопку A, чтобы сбросить показания промежуточного времени и продолжить измерение полного време-

ни с представлением его на табло ваших часов.

Процедуры измерения времени, описанные в пунктах 2 и 3, вы можете повторять столько раз, сколько потребуется.

4. Нажмите кнопку B, чтобы остановить измерение времени.

5. Нажмите кнопку A, чтобы обнулить показания секундомера.
Как зафиксировать два первых результата на соревнованиях
1. Нажмите кнопку B, чтобы запустить секундомер.

2. Нажмите кнопку A в тот момент, когда первый спортсмен пересечет финишную черту и запишите этот результат.

3. Нажмите кнопку B в тот момент, когда второй спортсмен пересечет финишную черту.

4. Нажмите кнопку A, чтобы вывести на табло результат второго спортсмена.

5. Нажмите кнопку A еще раз, чтобы обнулить показания секундомера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Точность хода при нормальной температуре: ±15 секунд в месяц

Режим текущего времени:

Часы, минуты, секунды, индикатор До полудня/После Полудня, месяц, число и

день недели

Система представления времени: Переключение между 12-часовым и 24-часовым форматами

Календарная система:

Автоматический календарь, запрограммированный с 1995 года по 2039 год

Режим звуковых сигналов:

Многофункциональный будильник, сигнал начала каждого часа

Режим таймера:

Единица измерения:

1 секунда

Задаваемое время:

От 1 секунды до 24 часов

Другие функции:

Функция автоматического повтора, функция повтора

Режим секундомера:

Единицы измерения:

1/100 секунды (для первых 60 минут), 1 секунда (после 60 минут)

Максимальный диапазон измерения: 23 часа 59 минут 59,99 секунд

Режимы измерения:

Отдельные отрезки времени, промежуточное время, фиксирование двух первых

мест на соревнованиях

Другие функции:

Функция электролюминесцентной подсветки

Питание:

Одна литиевая батарея (тип CR2016)

Срок службы:

около 2 лет из расчета

исполнения сигнала в течение 20 секунд в день

использования подсветки в течение 3,5 секунды в день

Примечание:

Частое использование подсветки сокращает срок службы батареи.

Прежде всего прочтите эту важную информацию, Технические характеристики

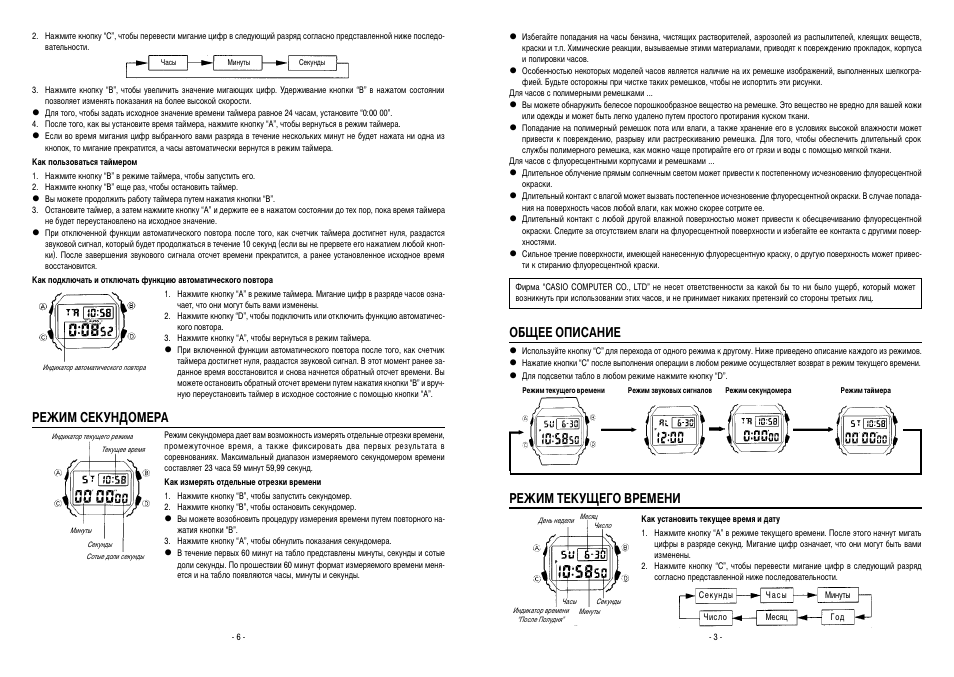

— 3 —

Режим текущего времени

Режим звуковых сигналов

Режим таймера

Режим секундомера

Месяц

Число

Секунды

Часы

День недели

Минуты

Индикатор времени

После Полудня

Секунды

Часы

Минуты

Число

Месяц

Год

Избегайте попадания на часы бензина, чистящих растворителей, аэрозолей из распылителей, клеящих веществ,

краски и т.п. Химические реакции, вызываемые этими материалами, приводят к повреждению прокладок, корпуса

и полировки часов.

Особенностью некоторых моделей часов является наличие на их ремешке изображений, выполненных шелкогра-

фией. Будьте осторожны при чистке таких ремешков, чтобы не испортить эти рисунки.

Для часов с полимерными ремешками …

Вы можете обнаружить белесое порошкообразное вещество на ремешке. Это вещество не вредно для вашей кожи

или одежды и может быть легко удалено путем простого протирания куском ткани.

Попадание на полимерный ремешок пота или влаги, а также хранение его в условиях высокой влажности может

привести к повреждению, разрыву или растрескиванию ремешка. Для того, чтобы обеспечить длительный срок

службы полимерного ремешка, как можно чаще протирайте его от грязи и воды с помощью мягкой ткани.

Для часов с флуоресцентными корпусами и ремешками …

Длительное облучение прямым солнечным светом может привести к постепенному исчезновению флуоресцентной

окраски.

Длительный контакт с влагой может вызвать постепенное исчезновение флуоресцентной окраски. В случае попада-

ния на поверхность часов любой влаги, как можно скорее сотрите ее.

Длительный контакт с любой другой влажной поверхностью может привести к обесцвечиванию флуоресцентной

окраски. Следите за отсутствием влаги на флуоресцентной поверхности и избегайте ее контакта с другими повер-

хностями.

Сильное трение поверхности, имеющей нанесенную флуоресцентную краску, о другую поверхность может привес-

ти к стиранию флуоресцентной краски.

Фирма CASIO COMPUTER CO., LTD не несет ответственности за какой бы то ни было ущерб, который может

возникнуть при использовании этих часов, и не принимает никаких претензий со стороны третьих лиц.

ОБЩЕЕ ОПИСАНИЕ

Используйте кнопку C для перехода от одного режима к другому. Ниже приведено описание каждого из режимов.

Нажатие кнопки C после выполнения операции в любом режиме осуществляет возврат в режим текущего времени.

Для подсветки табло в любом режиме нажмите кнопку D.

РЕЖИМ ТЕКУЩЕГО ВРЕМЕНИ

Как установить текущее время и дату
1. Нажмите кнопку A в режиме текущего времени. После этого начнут мигать

цифры в разряде секунд. Мигание цифр означает, что они могут быть вами

изменены.

2. Нажмите кнопку C, чтобы перевести мигание цифр в следующий разряд

согласно представленной ниже последовательности.

— 6 —

2. Нажмите кнопку C, чтобы перевести мигание цифр в следующий разряд согласно представленной ниже последо-

вательности.

3. Нажмите кнопку B, чтобы увеличить значение мигающих цифр. Удерживание кнопки B в нажатом состоянии

позволяет изменять показания на более высокой скорости.

Для того, чтобы задать исходное значение времени таймера равное 24 часам, установите 0:00 00.

4. После того, как вы установите время таймера, нажмите кнопку A, чтобы вернуться в режим таймера.

Если во время мигания цифр выбранного вами разряда в течение нескольких минут не будет нажата ни одна из

кнопок, то мигание прекратится, а часы автоматически вернутся в режим таймера.

Как пользоваться таймером
1. Нажмите кнопку B в режиме таймера, чтобы запустить его.

2. Нажмите кнопку B еще раз, чтобы остановить таймер.

Вы можете продолжить работу таймера путем нажатия кнопки B.

3. Остановите таймер, а затем нажмите кнопку A и держите ее в нажатом состоянии до тех пор, пока время таймера

не будет переустановлено на исходное значение.

При отключенной функции автоматического повтора после того, как счетчик таймера достигнет нуля, раздастся

звуковой сигнал, который будет продолжаться в течение 10 секунд (если вы не прервете его нажатием любой кноп-

ки). После завершения звукового сигнала отсчет времени прекратится, а ранее установленное исходное время

восстановится.

Как подключать и отключать функцию автоматического повтора

1. Нажмите кнопку A в режиме таймера. Мигание цифр в разряде часов озна-

чает, что они могут быть вами изменены.

2. Нажмите кнопку D, чтобы подключить или отключить функцию автоматичес-

кого повтора.

3. Нажмите кнопку A, чтобы вернуться в режим таймера.

При включенной функции автоматического повтора после того, как счетчик

таймера достигнет нуля, раздастся звуковой сигнал. В этот момент ранее за-

данное время восстановится и снова начнется обратный отсчет времени. Вы

можете остановить обратный отсчет времени путем нажатия кнопки B и вруч-

ную переустановить таймер в исходное состояние с помощью кнопки A.

РЕЖИМ СЕКУНДОМЕРА

Режим секундомера дает вам возможность измерять отдельные отрезки времени,

промежуточное время, а также фиксировать два первых результата в

соревнованиях. Максимальный диапазон измеряемого секундомером времени

составляет 23 часа 59 минут 59,99 секунд.
Как измерять отдельные отрезки времени
1. Нажмите кнопку B, чтобы запустить секундомер.

2. Нажмите кнопку B, чтобы остановить секундомер.

Вы можете возобновить процедуру измерения времени путем повторного на-

жатия кнопки B.

3. Нажмите кнопку A, чтобы обнулить показания секундомера.

В течение первых 60 минут на табло представлены минуты, секунды и сотые

доли секунды. По прошествии 60 минут формат измеряемого времени меня-

ется и на табло появляются часы, минуты и секунды.

Часы

Минуты

Секунды

Индикатор автоматического повтора

Индикатор текущего режима

Текущее время

Секунды

Минуты

Сотые доли секунды

Общее описание, Режим текущего времени, Режим секундомера

— 4 —

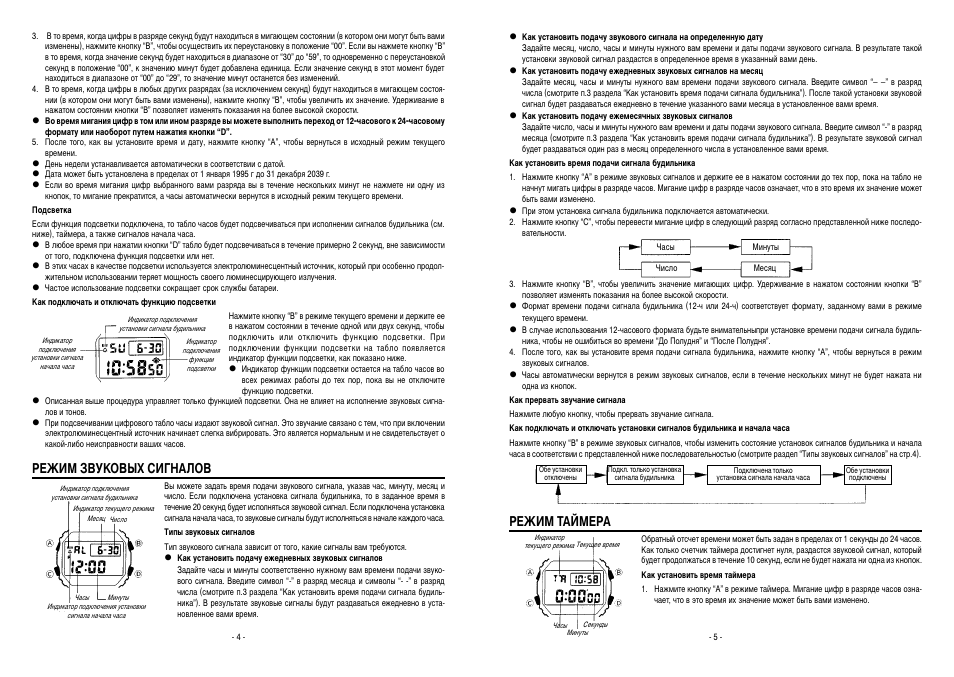

3. В то время, когда цифры в разряде секунд будут находиться в мигающем состоянии (в котором они могут быть вами

изменены), нажмите кнопку B, чтобы осуществить их переустановку в положение 00. Если вы нажмете кнопку B

в то время, когда значение секунд будет находиться в диапазоне от 30 до 59, то одновременно с переустановкой

секунд в положение 00, к значению минут будет добавлена единица. Если значение секунд в этот момент будет

находиться в диапазоне от 00 до 29, то значение минут останется без изменений.

4. В то время, когда цифры в любых других разрядах (за исключением секунд) будут находиться в мигающем состоя-

нии (в котором они могут быть вами изменены), нажмите кнопку B, чтобы увеличить их значение. Удерживание в

нажатом состоянии кнопки B позволяет изменять показания на более высокой скорости.

Во время мигания цифр в том или ином разряде вы можете выполнить переход от 12-часового к 24-часовому

формату или наоборот путем нажатия кнопки D.

5. После того, как вы установите время и дату, нажмите кнопку A, чтобы вернуться в исходный режим текущего

времени.

День недели устанавливается автоматически в соответствии с датой.

Дата может быть установлена в пределах от 1 января 1995 г до 31 декабря 2039 г.

Если во время мигания цифр выбранного вами разряда вы в течение нескольких минут не нажмете ни одну из

кнопок, то мигание прекратится, а часы автоматически вернутся в исходный режим текущего времени.

Подсветка
Если функция подсветки подключена, то табло часов будет подсвечиваться при исполнении сигналов будильника (см.

ниже), таймера, а также сигналов начала часа.

В любое время при нажатии кнопки D табло будет подсвечиваться в течение примерно 2 секунд, вне зависимости

от того, подключена функция подсветки или нет.

В этих часах в качестве подсветки используется электролюминесцентный источник, который при особенно продол-

жительном использовании теряет мощность своего люминесцирующего излучения.

Частое использование подсветки сокращает срок службы батареи.

Как подключать и отключать функцию подсветки

Нажмите кнопку B в режиме текущего времени и держите ее

в нажатом состоянии в течение одной или двух секунд, чтобы

подключить или отключить функцию подсветки. При

подключении функции подсветки на табло появляется

индикатор функции подсветки, как показано ниже.

Индикатор функции подсветки остается на табло часов во

всех режимах работы до тех пор, пока вы не отключите

функцию подсветки.

Описанная выше процедура управляет только функцией подсветки. Она не влияет на исполнение звуковых сигна-

лов и тонов.

При подсвечивании цифрового табло часы издают звуковой сигнал. Это звучание связано с тем, что при включении

электролюминесцентный источник начинает слегка вибрировать. Это является нормальным и не свидетельствует о

какой-либо неисправности ваших часов.

РЕЖИМ ЗВУКОВЫХ СИГНАЛОВ

Вы можете задать время подачи звукового сигнала, указав час, минуту, месяц и

число. Если подключена установка сигнала будильника, то в заданное время в

течение 20 секунд будет исполняться звуковой сигнал. Если подключена установка

сигнала начала часа, то звуковые сигналы будут исполняться в начале каждого часа.
Типы звуковых сигналов
Тип звукового сигнала зависит от того, какие сигналы вам требуются.

Как установить подачу ежедневных звуковых сигналов

Задайте часы и минуты соответственно нужному вам времени подачи звуко-

вого сигнала. Введите символ - в разряд месяца и символы - - в разряд

числа (смотрите п.3 раздела Как установить время подачи сигнала будиль-

ника). В результате звуковые сигналы будут раздаваться ежедневно в уста-

новленное вами время.

Индикатор

подключения

установки сигнала

начала часа

Индикатор

подключения

функции

подсветки

Индикатор подключения

установки сигнала будильника

Месяц Число

Минуты

Индикатор подключения

установки сигнала будильника

Индикатор текущего режима

Часы

Индикатор подключения установки

сигнала начала часа

— 5 —

Как установить подачу звукового сигнала на определенную дату

Задайте месяц, число, часы и минуты нужного вам времени и даты подачи звукового сигнала. В результате такой

установки звуковой сигнал раздастся в определенное время в указанный вами день.

Как установить подачу ежедневных звуковых сигналов на месяц

Задайте месяц, часы и минуты нужного вам времени подачи звукового сигнала. Введите символ в разряд

числа (смотрите п.3 раздела Как установить время подачи сигнала будильника). После такой установки звуковой

сигнал будет раздаваться ежедневно в течение указанного вами месяца в установленное вами время.

Как установить подачу ежемесячных звуковых сигналов

Задайте число, часы и минуты нужного вам времени и даты подачи звукового сигнала. Введите символ - в разряд

месяца (смотрите п.3 раздела Как установить время подачи сигнала будильника). В результате звуковой сигнал

будет раздаваться один раз в месяц определенного числа в установленное вами время.

Как установить время подачи сигнала будильника
1. Нажмите кнопку A в режиме звуковых сигналов и держите ее в нажатом состоянии до тех пор, пока на табло не

начнут мигать цифры в разряде часов. Мигание цифр в разряде часов означает, что в это время их значение может

быть вами изменено.

При этом установка сигнала будильника подключается автоматически.

2. Нажмите кнопку C, чтобы перевести мигание цифр в следующий разряд согласно представленной ниже последо-

вательности.

3. Нажмите кнопку B, чтобы увеличить значение мигающих цифр. Удерживание в нажатом состоянии кнопки B

позволяет изменять показания на более высокой скорости.

Формат времени подачи сигнала будильника (12-ч или 24-ч) соответствует формату, заданному вами в режиме

текущего времени.

В случае использования 12-часового формата будьте внимательныпри установке времени подачи сигнала будиль-

ника, чтобы не ошибиться во времени До Полудня и После Полудня.

4. После того, как вы установите время подачи сигнала будильника, нажмите кнопку A, чтобы вернуться в режим

звуковых сигналов.

Часы автоматически вернутся в режим звуковых сигналов, если в течение нескольких минут не будет нажата ни

одна из кнопок.

Как прервать звучание сигнала
Нажмите любую кнопку, чтобы прервать звучание сигнала.
Как подключать и отключать установки сигналов будильника и начала часа
Нажмите кнопку B в режиме звуковых сигналов, чтобы изменить состояние установок сигналов будильника и начала

часа в соответствии с представленной ниже последовательностью (смотрите раздел Типы звуковых сигналов на стр.4).

РЕЖИМ ТАЙМЕРА

Обратный отсчет времени может быть задан в пределах от 1 секунды до 24 часов.

Как только счетчик таймера достигнет нуля, раздастся звуковой сигнал, который

будет продолжаться в течение 10 секунд, если не будет нажата ни одна из кнопок.
Как установить время таймера
1. Нажмите кнопку A в режиме таймера. Мигание цифр в разряде часов озна-

чает, что в это время их значение может быть вами изменено.

Часы

Число

Месяц

Минуты

Обе установки

отключены

Подкл. только установка

сигнала будильника

Подключена только

установка сигнала начала часа

Обе установки

подключены

Текущее время

Индикатор

текущего режима

Часы

Минуты

Секунды
