РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГЕНЕРАТОР

GG7501E-3

2

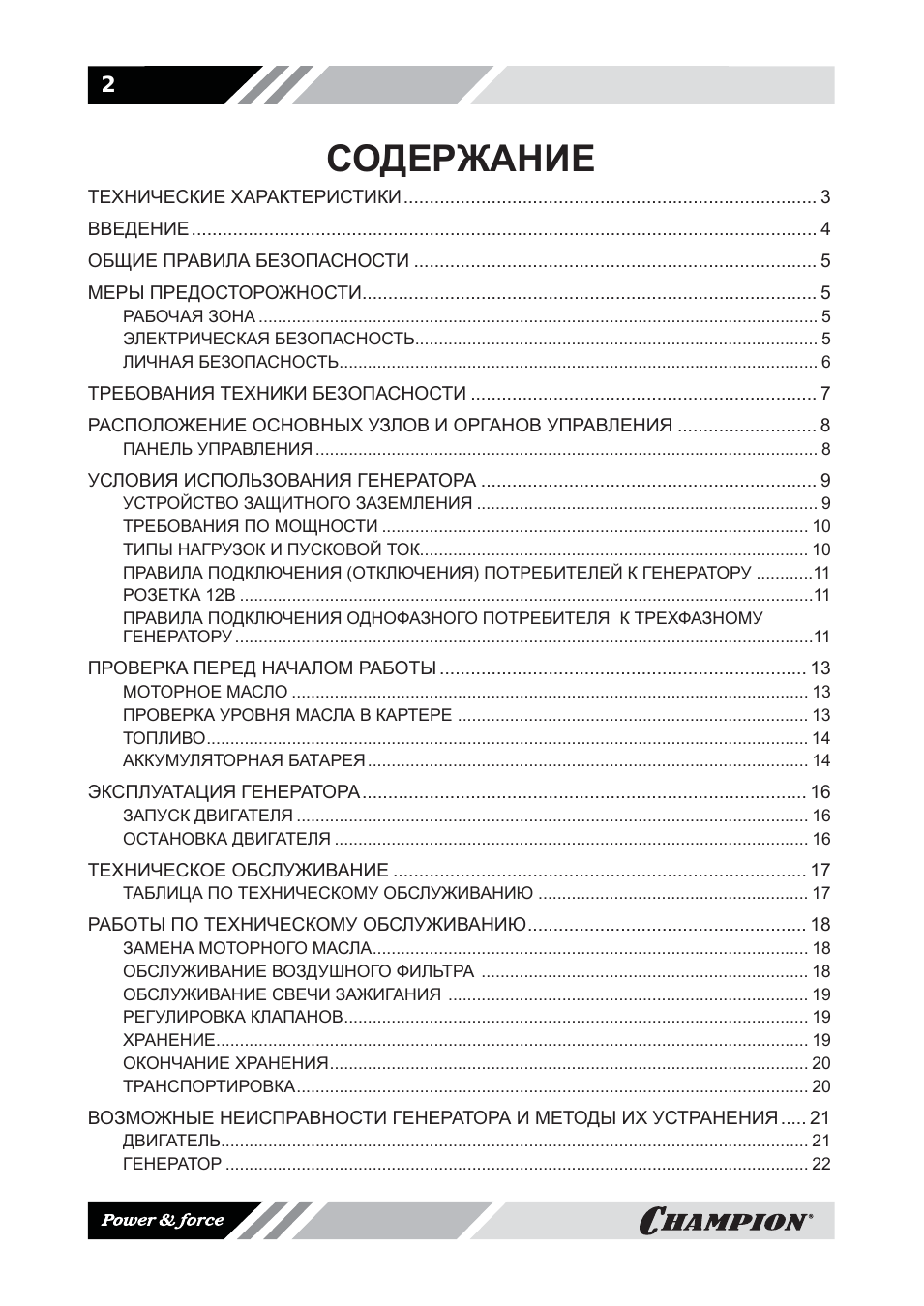

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………………….. 3

ВВЕДЕНИЕ …………………………………………………………………………………………………………. 4

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ …………………………………………………………………… 5

МЕРЫ ПРЕДОСТОРОЖНОСТИ ……………………………………………………………………………. 5

РАБОЧАЯ ЗОНА ………………………………………………………………………………………………………. 5
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ …………………………………………………………………………. 5
ЛИЧНАЯ БЕЗОПАСНОСТЬ ……………………………………………………………………………………….. 6

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ …………………………………………………………. 7

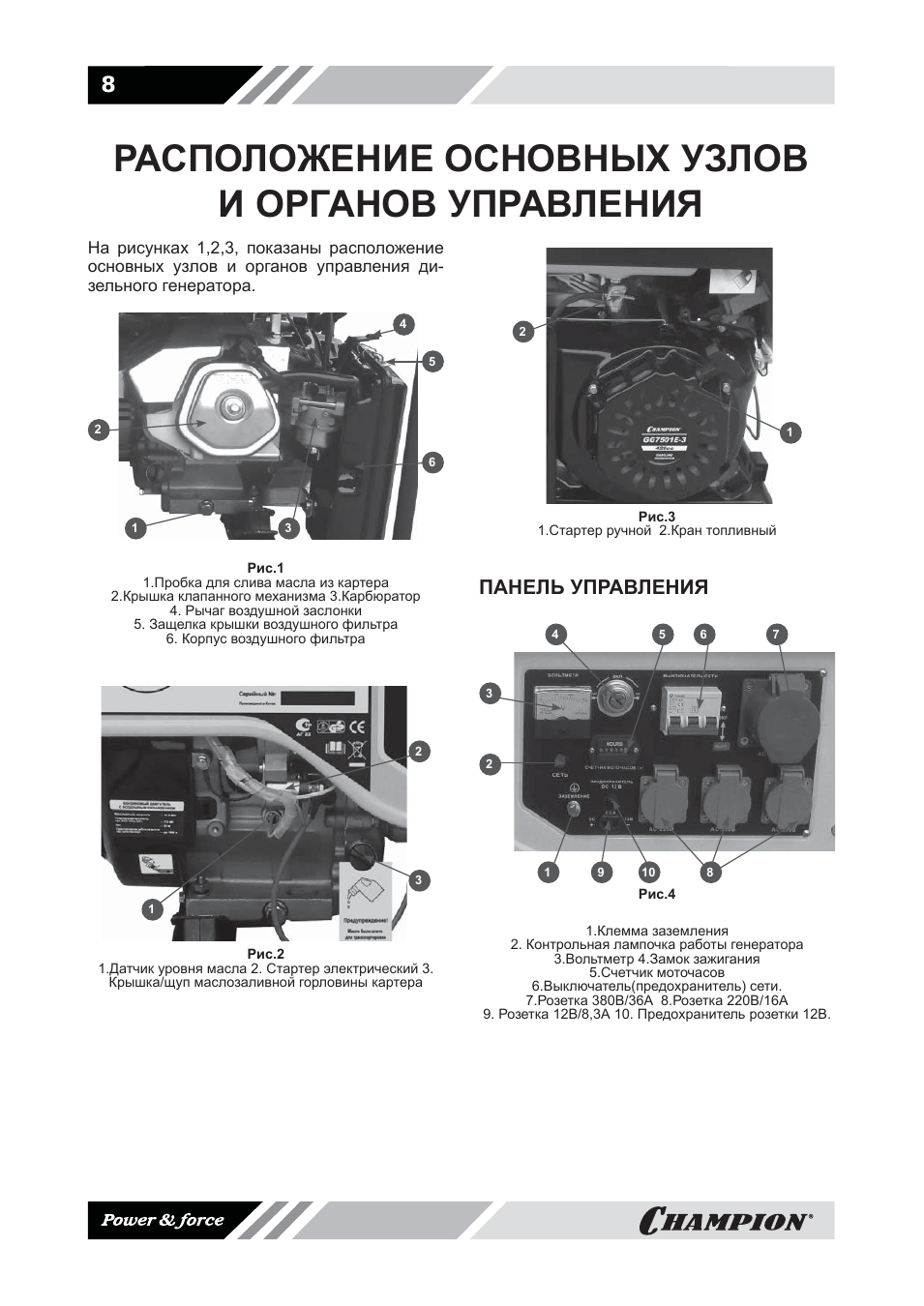

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ ……………………… 8

ПАНЕЛЬ УПРАВЛЕНИЯ ……………………………………………………………………………………………. 8

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ……………………………………………………….. 9

УСТРОЙСТВО ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ……………………………………………………………… 9
ТРЕБОВАНИЯ ПО МОЩНОСТИ ……………………………………………………………………………… 10
ТИПЫ НАГРУЗОК И ПУСКОВОЙ ТОК………………………………………………………………………. 10
ПРАВИЛА ПОДКЛЮЧЕНИЯ (ОТКЛЮЧЕНИЯ) ПОТРЕБИТЕЛЕЙ К ГЕНЕРАТОРУ …………11
РОЗЕТКА 12В ………………………………………………………………………………………………………….11
ПРАВИЛА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО ПОТРЕБИТЕЛЯ К ТРЕХФАЗНОМУ

ГЕНЕРАТОРУ …………………………………………………………………………………………………………..11

ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ …………………………………………………………….. 13

МОТОРНОЕ МАСЛО ………………………………………………………………………………………………. 13
ПРОВЕРКА УРОВНЯ МАСЛА В КАРТЕРЕ ……………………………………………………………….. 13
ТОПЛИВО ………………………………………………………………………………………………………………. 14
АККУМУЛЯТОРНАЯ БАТАРЕЯ ………………………………………………………………………………… 14

ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА ………………………………………………………………………….. 16

ЗАПУСК ДВИГАТЕЛЯ ……………………………………………………………………………………………… 16
ОСТАНОВКА ДВИГАТЕЛЯ ………………………………………………………………………………………. 16

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ …………………………………………………………………….. 17

ТАБЛИЦА ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ………………………………………………… 17

РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ……………………………………………… 18

ЗАМЕНА МОТОРНОГО МАСЛА ……………………………………………………………………………….. 18
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА …………………………………………………………… 18
ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ …………………………………………………………………. 19
РЕГУЛИРОВКА КЛАПАНОВ …………………………………………………………………………………….. 19
ХРАНЕНИЕ …………………………………………………………………………………………………………….. 19
ОКОНЧАНИЕ ХРАНЕНИЯ ……………………………………………………………………………………….. 20
ТРАНСПОРТИРОВКА ……………………………………………………………………………………………… 20

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА И МЕТОДЫ ИХ УСТРАНЕНИЯ ….. 21

ДВИГАТЕЛЬ ……………………………………………………………………………………………………………. 21
ГЕНЕРАТОР …………………………………………………………………………………………………………… 22

3

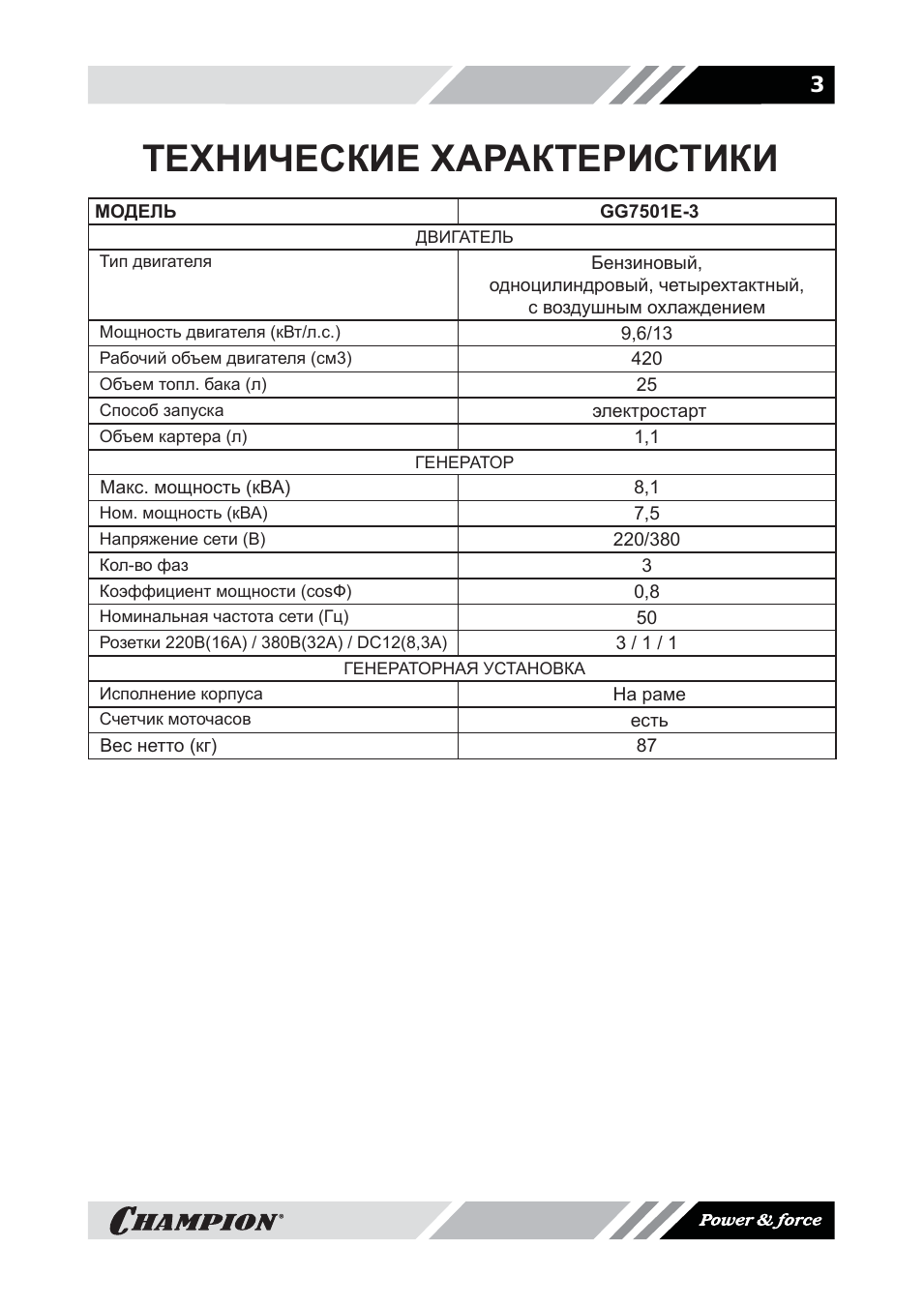

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

GG7501E-3

ДВИГАТЕЛЬ

Тип двигателя

Бензиновый,

одноцилиндровый, четырехтактный,

с воздушным охлаждением

Мощность двигателя (кВт/л.с.)

9,6/13

Рабочий объем двигателя (см3)

420

Объем топл. бака (л)

25

Способ запуска

электростарт

Объем картера (л)

1,1

ГЕНЕРАТОР

Макс. мощность (кВА)

8,1

Ном. мощность (кВА)

7,5

Напряжение сети (В)

220/380

Кол-во фаз

3

Коэффициент мощности (cosФ)

0,8

Номинальная частота сети (Гц)

50

Розетки 220В(16А) / 380В(32А) / DC12(8,3А)

3 / 1 / 1

ГЕНЕРАТОРНАЯ УСТАНОВКА

Исполнение корпуса

На раме

Счетчик моточасов

есть

Вес нетто (кг)

87

4

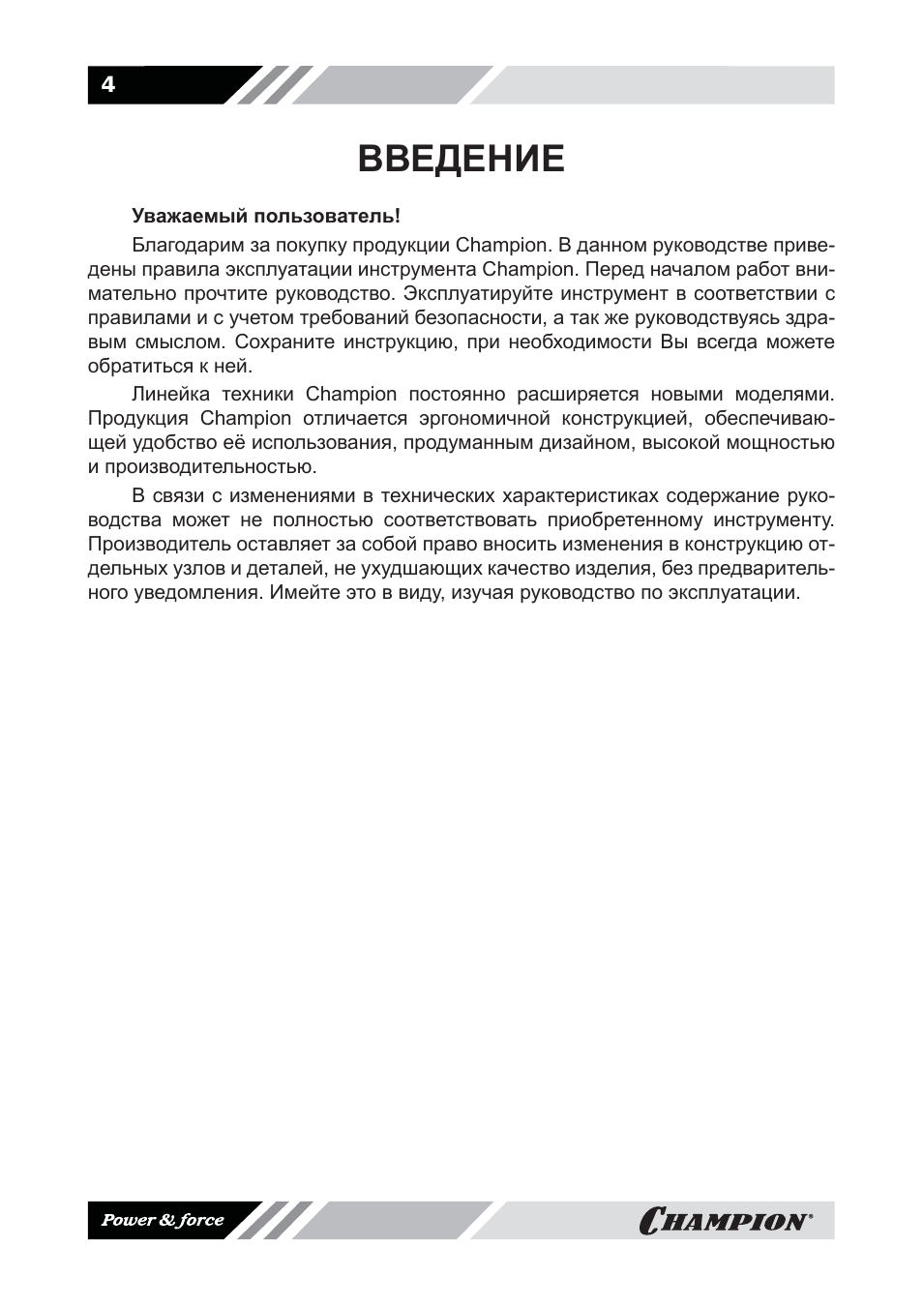

ВВЕДЕНИЕ

Уважаемый пользователь!
Благодарим за покупку продукции Champion. В данном руководстве приве-

дены правила эксплуатации инструмента Champion. Перед началом работ вни-
мательно прочтите руководство. Эксплуатируйте инструмент в соответствии с
правилами и с учетом требований безопасности, а так же руководствуясь здра-
вым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете
обратиться к ней.

Линейка техники Champion постоянно расширяется новыми моделями.

Продукция Champion отличается эргономичной конструкцией, обеспечиваю-
щей удобство её использования, продуманным дизайном, высокой мощностью
и производительностью.

В связи с изменениями в технических характеристиках содержание руко-

водства может не полностью соответствовать приобретенному инструменту.
Производитель оставляет за собой право вносить изменения в конструкцию от-
дельных узлов и деталей, не ухудшающих качество изделия, без предваритель-
ного уведомления. Имейте это в виду, изучая руководство по эксплуатации.

5

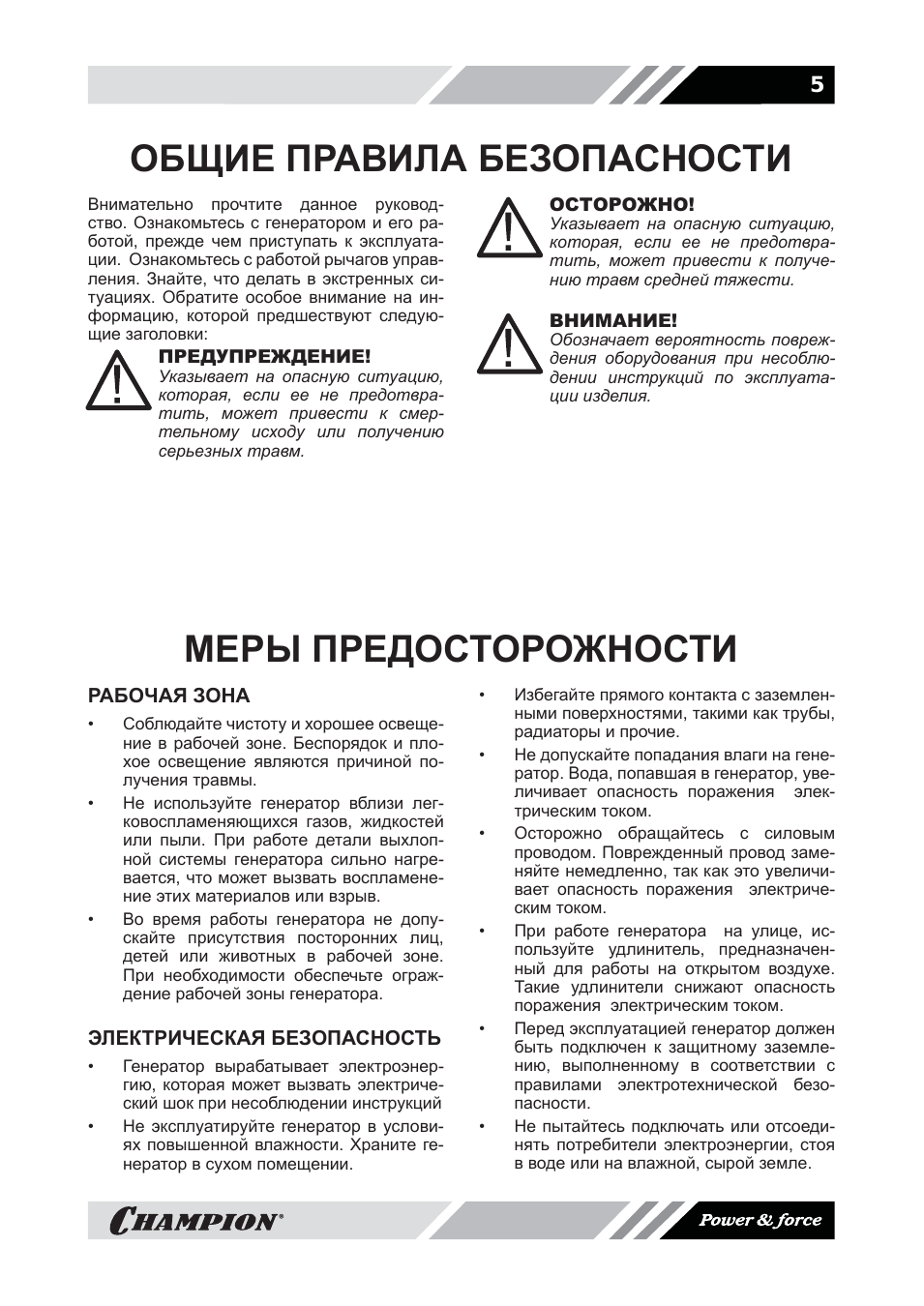

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Внимательно прочтите данное руковод-

ство. Ознакомьтесь с генератором и его ра-

ботой, прежде чем приступать к эксплуата-

ции. Ознакомьтесь с работой рычагов управ-

ления. Знайте, что делать в экстренных си-

туациях. Обратите особое внимание на ин-

формацию, которой предшествуют следую-

щие заголовки:

ПРЕДУПРЕЖДЕНИЕ!

Указывает на опасную ситуацию,

которая, если ее не предотвра-

тить, может привести к смер-

тельному исходу или получению

серьезных травм.

ОСТОРОЖНО!

Указывает на опасную ситуацию,

которая, если ее не предотвра-

тить, может привести к получе-

нию травм средней тяжести.

ВНИМАНИЕ!

Обозначает вероятность повреж-

дения оборудования при несоблю-

дении инструкций по эксплуата-

ции изделия.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

РАБОЧАЯ ЗОНА

•

Соблюдайте чистоту и хорошее освеще-

ние в рабочей зоне. Беспорядок и пло-

хое освещение являются причиной по-

лучения травмы.

•

Не используйте генератор вблизи лег-

ковоспламеняющихся газов, жидкостей

или пыли. При работе детали выхлоп-

ной системы генератора сильно нагре-

вается, что может вызвать воспламене-

ние этих материалов или взрыв.

•

Во время работы генератора не допу-

скайте присутствия посторонних лиц,

детей или животных в рабочей зоне.

При необходимости обеспечьте ограж-

дение рабочей зоны генератора.

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

•

Генератор вырабатывает электроэнер-

гию, которая может вызвать электриче-

ский шок при несоблюдении инструкций

•

Не эксплуатируйте генератор в услови-

ях повышенной влажности. Храните ге-

нератор в сухом помещении.

•

Избегайте прямого контакта с заземлен-

ными поверхностями, такими как трубы,

радиаторы и прочие.

•

Не допускайте попадания влаги на гене-

ратор. Вода, попавшая в генератор, уве-

личивает опасность поражения элек-

трическим током.

•

Осторожно обращайтесь с силовым

проводом. Поврежденный провод заме-

няйте немедленно, так как это увеличи-

вает опасность поражения электриче-

ским током.

•

При работе генератора на улице, ис-

пользуйте удлинитель, предназначен-

ный для работы на открытом воздухе.

Такие удлинители снижают опасность

поражения электрическим током.

•

Перед эксплуатацией генератор должен

быть подключен к защитному заземле-

нию, выполненному в соответствии с

правилами электротехнической безо-

пасности.

•

Не пытайтесь подключать или отсоеди-

нять потребители электроэнергии, стоя

в воде или на влажной, сырой земле.

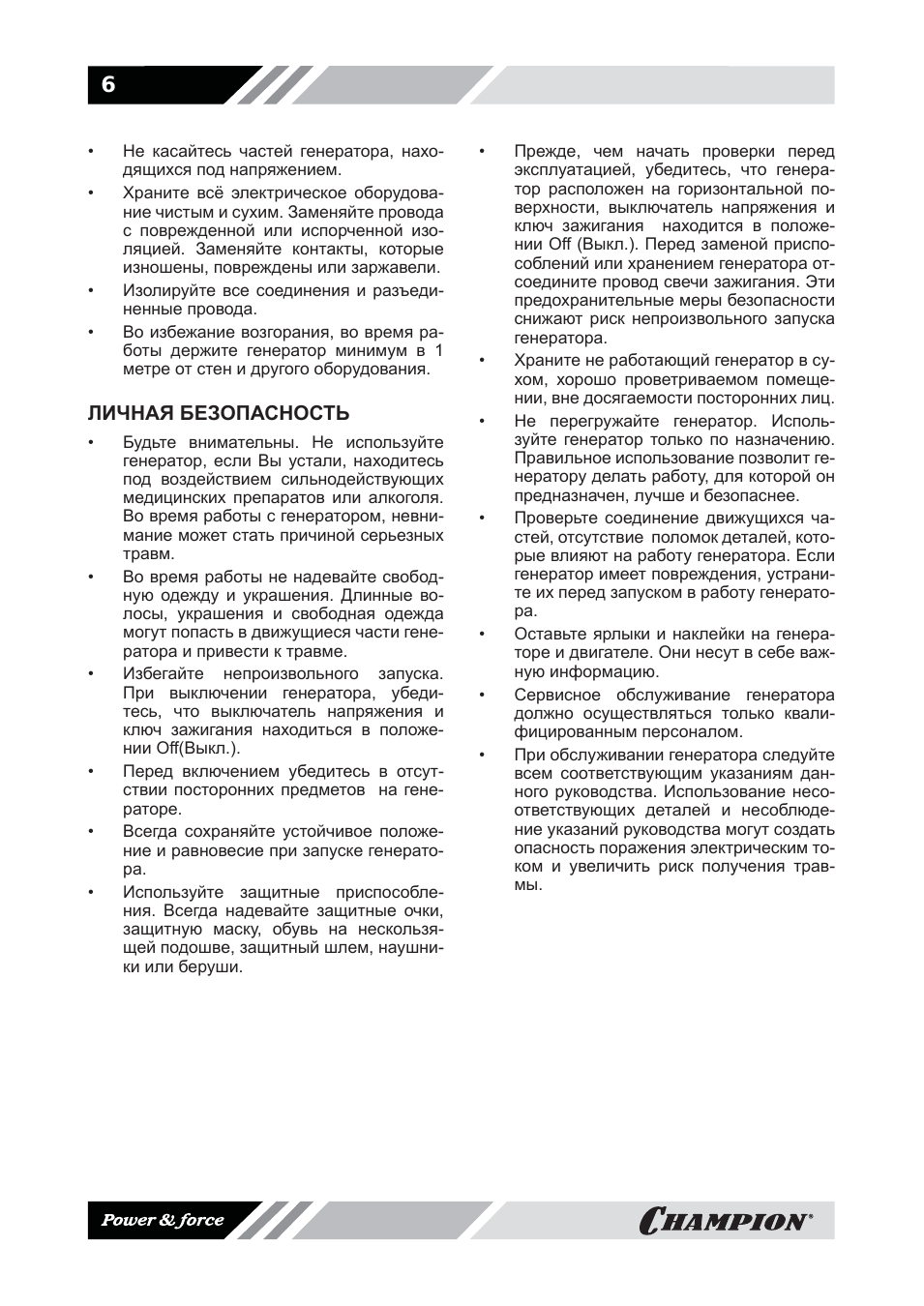

6

•

Не касайтесь частей генератора, нахо-

дящихся под напряжением.

•

Храните всё электрическое оборудова-

ние чистым и сухим. Заменяйте провода

с поврежденной или испорченной изо-

ляцией. Заменяйте контакты, которые

изношены, повреждены или заржавели.

•

Изолируйте все соединения и разъеди-

ненные провода.

•

Во избежание возгорания, во время ра-

боты держите генератор минимум в 1

метре от стен и другого оборудования.

ЛИЧНАЯ БЕЗОПАСНОСТЬ

•

Будьте внимательны. Не используйте

генератор, если Вы устали, находитесь

под воздействием сильнодействующих

медицинских препаратов или алкоголя.

Во время работы с генератором, невни-

мание может стать причиной серьезных

травм.

•

Во время работы не надевайте свобод-

ную одежду и украшения. Длинные во-

лосы, украшения и свободная одежда

могут попасть в движущиеся части гене-

ратора и привести к травме.

•

Избегайте непроизвольного запуска.

При выключении генератора, убеди-

тесь, что выключатель напряжения и

ключ зажигания находиться в положе-

нии Off(Выкл.).

•

Перед включением убедитесь в отсут-

ствии посторонних предметов на гене-

раторе.

•

Всегда сохраняйте устойчивое положе-

ние и равновесие при запуске генерато-

ра.

•

Используйте защитные приспособле-

ния. Всегда надевайте защитные очки,

защитную маску, обувь на нескользя-

щей подошве, защитный шлем, наушни-

ки или беруши.

•

Прежде, чем начать проверки перед

эксплуатацией, убедитесь, что генера-

тор расположен на горизонтальной по-

верхности, выключатель напряжения и

ключ зажигания находится в положе-

нии Off (Выкл.). Перед заменой приспо-

соблений или хранением генератора от-

соедините провод свечи зажигания. Эти

предохранительные меры безопасности

снижают риск непроизвольного запуска

генератора.

•

Храните не работающий генератор в су-

хом, хорошо проветриваемом помеще-

нии, вне досягаемости посторонних лиц.

•

Не перегружайте генератор. Исполь-

зуйте генератор только по назначению.

Правильное использование позволит ге-

нератору делать работу, для которой он

предназначен, лучше и безопаснее.

•

Проверьте соединение движущихся ча-

стей, отсутствие поломок деталей, кото-

рые влияют на работу генератора. Если

генератор имеет повреждения, устрани-

те их перед запуском в работу генерато-

ра.

•

Оставьте ярлыки и наклейки на генера-

торе и двигателе. Они несут в себе важ-

ную информацию.

•

Сервисное обслуживание генератора

должно осуществляться только квали-

фицированным персоналом.

•

При обслуживании генератора следуйте

всем соответствующим указаниям дан-

ного руководства. Использование несо-

ответствующих деталей и несоблюде-

ние указаний руководства могут создать

опасность поражения электрическим то-

ком и увеличить риск получения трав-

мы.

7

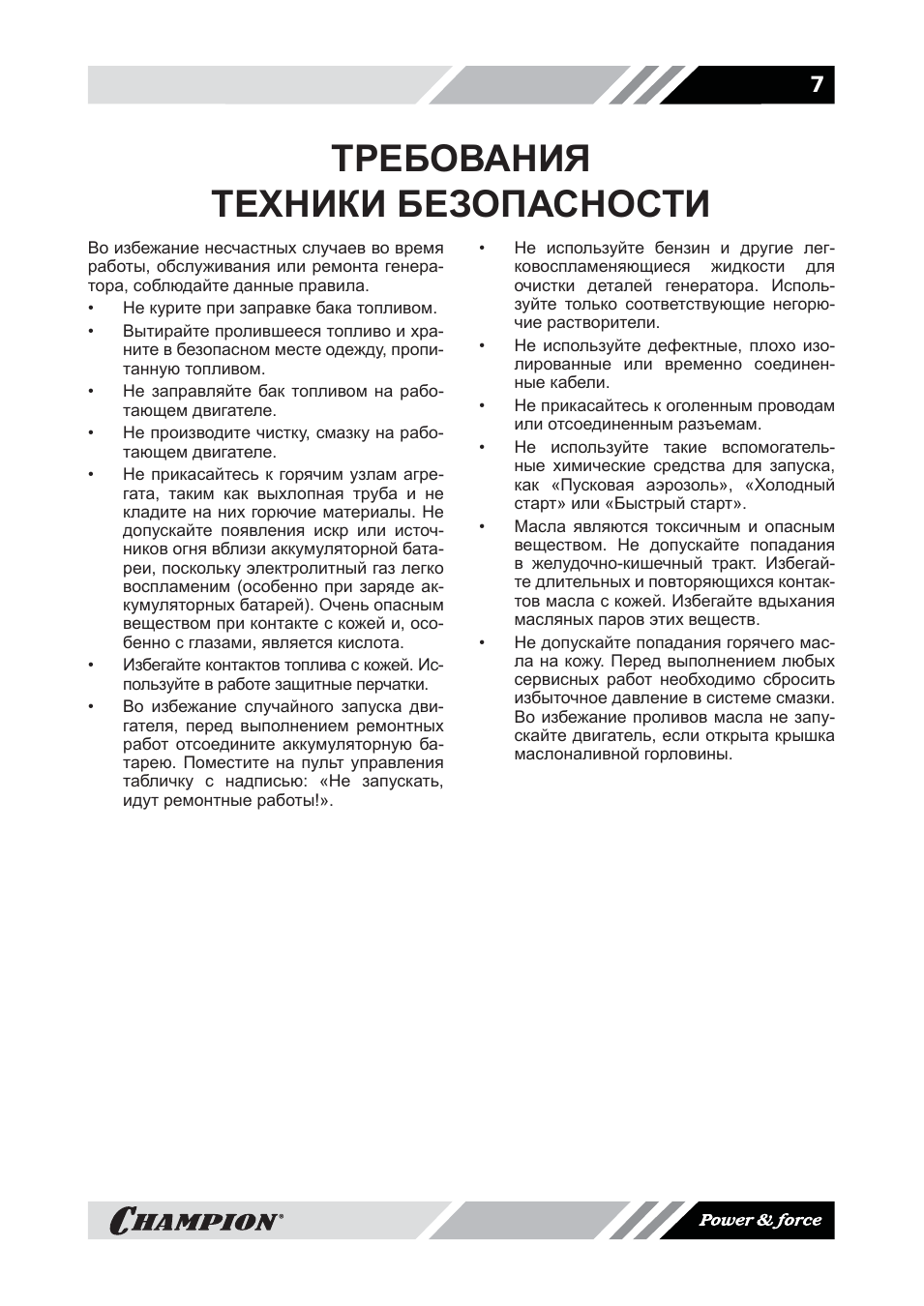

ТРЕБОВАНИЯ

ТЕХНИКИ БЕЗОПАСНОСТИ

Во избежание несчастных случаев во время

работы, обслуживания или ремонта генера-

тора, соблюдайте данные правила.
•

Не курите при заправке бака топливом.

•

Вытирайте пролившееся топливо и хра-

ните в безопасном месте одежду, пропи-

танную топливом.

•

Не заправляйте бак топливом на рабо-

тающем двигателе.

•

Не производите чистку, смазку на рабо-

тающем двигателе.

•

Не прикасайтесь к горячим узлам агре-

гата, таким как выхлопная труба и не

кладите на них горючие материалы. Не

допускайте появления искр или источ-

ников огня вблизи аккумуляторной бата-

реи, поскольку электролитный газ легко

воспламеним (особенно при заряде ак-

кумуляторных батарей). Очень опасным

веществом при контакте с кожей и, осо-

бенно с глазами, является кислота.

•

Избегайте контактов топлива с кожей. Ис-

пользуйте в работе защитные перчатки.

•

Во избежание случайного запуска дви-

гателя, перед выполнением ремонтных

работ отсоедините аккумуляторную ба-

тарею. Поместите на пульт управления

табличку с надписью: «Не запускать,

идут ремонтные работы!».

•

Не используйте бензин и другие лег-

ковоспламеняющиеся жидкости для

очистки деталей генератора. Исполь-

зуйте только соответствующие негорю-

чие растворители.

•

Не используйте дефектные, плохо изо-

лированные или временно соединен-

ные кабели.

•

Не прикасайтесь к оголенным проводам

или отсоединенным разъемам.

•

Не используйте такие вспомогатель-

ные химические средства для запуска,

как «Пусковая аэрозоль», «Холодный

старт» или «Быстрый старт».

•

Масла являются токсичным и опасным

веществом. Не допускайте попадания

в желудочно-кишечный тракт. Избегай-

те длительных и повторяющихся контак-

тов масла с кожей. Избегайте вдыхания

масляных паров этих веществ.

•

Не допускайте попадания горячего мас-

ла на кожу. Перед выполнением любых

сервисных работ необходимо сбросить

избыточное давление в системе смазки.

Во избежание проливов масла не запу-

скайте двигатель, если открыта крышка

маслоналивной горловины.

8

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

На рисунках 1,2,3, показаны расположение

основных узлов и органов управления ди-

зельного генератора.

1

2

3

4

5

6

Рис.1

1.Пробка для слива масла из картера

2.Крышка клапанного механизма 3.Карбюратор

4. Рычаг воздушной заслонки

5. Защелка крышки воздушного фильтра

6. Корпус воздушного фильтра

1

2

3

Рис.2

1.Датчик уровня масла 2. Стартер электрический 3.

Крышка/щуп маслозаливной горловины картера

1

2

Рис.3

1.Стартер ручной 2.Кран топливный

ПАНЕЛЬ УПРАВЛЕНИЯ

1

2

3

4

5

6

7

8

10

9

Рис.4

1.Клемма заземления

2. Контрольная лампочка работы генератора

3.Вольтметр 4.Замок зажигания

5.Счетчик моточасов

6.Выключатель(предохранитель) сети.

7.Розетка 380В/36А 8.Розетка 220В/16А

9. Розетка 12В/8,3А 10. Предохранитель розетки 12В.

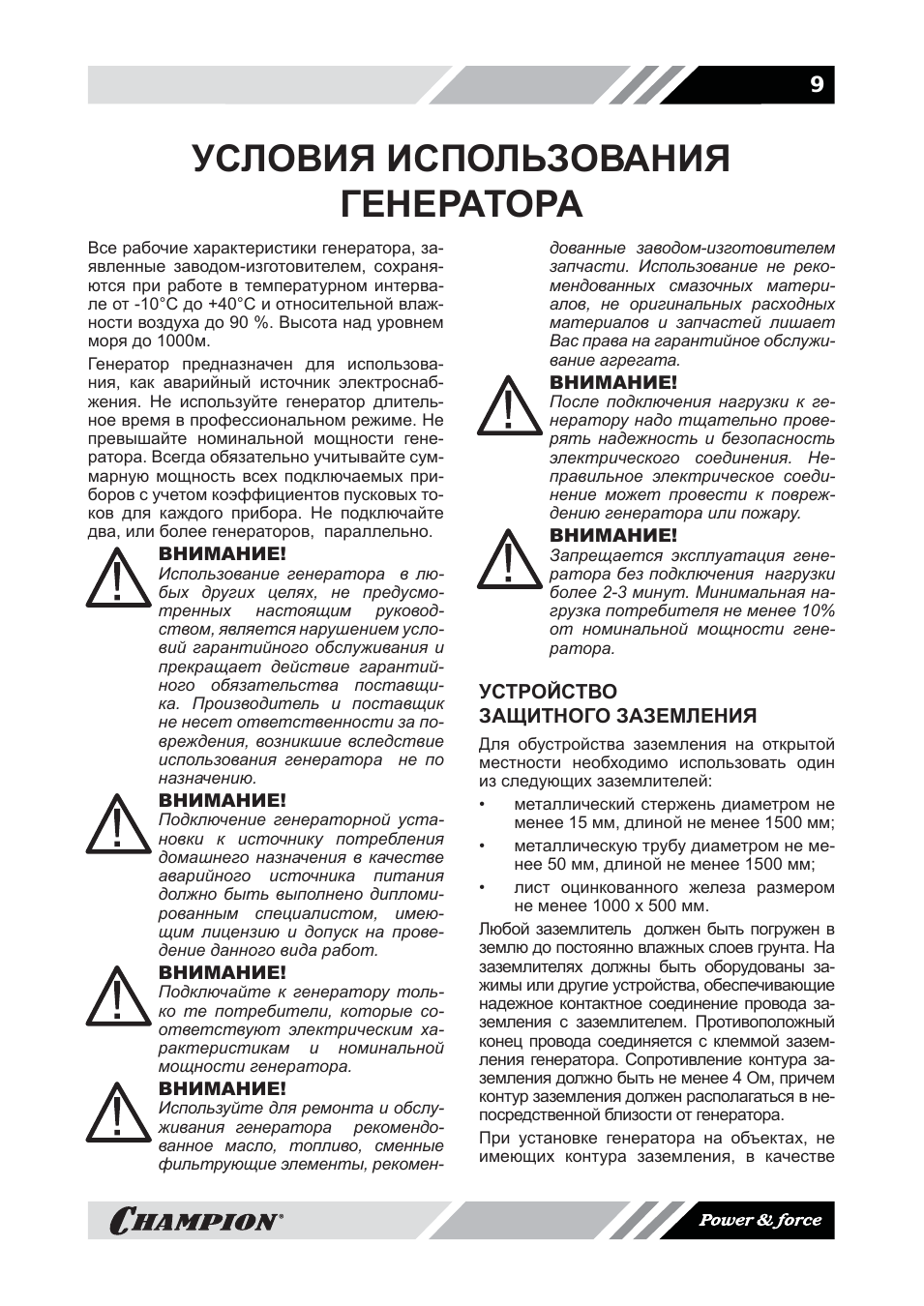

9

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ

ГЕНЕРАТОРА

Все рабочие характеристики генератора, за-

явленные заводом-изготовителем, сохраня-

ются при работе в температурном интерва-

ле от -10°С до +40°С и относительной влаж-

ности воздуха до 90 %. Высота над уровнем

моря до 1000м.
Генератор предназначен для использова-

ния, как аварийный источник электроснаб-

жения. Не используйте генератор длитель-

ное время в профессиональном режиме. Не

превышайте номинальной мощности гене-

ратора. Всегда обязательно учитывайте сум-

марную мощность всех подключаемых при-

боров с учетом коэффициентов пусковых то-

ков для каждого прибора. Не подключайте

два, или более генераторов, параллельно.

ВНИМАНИЕ!

Использование генератора в лю-

бых других целях, не предусмо-

тренных

настоящим

руковод-

ством, является нарушением усло-

вий гарантийного обслуживания и

прекращает действие гарантий-

ного обязательства поставщи-

ка. Производитель и поставщик

не несет ответственности за по-

вреждения, возникшие вследствие

использования генератора не по

назначению.

ВНИМАНИЕ!

Подключение генераторной уста-

новки к источнику потребления

домашнего назначения в качестве

аварийного источника питания

должно быть выполнено дипломи-

рованным специалистом, имею-

щим лицензию и допуск на прове-

дение данного вида работ.

ВНИМАНИЕ!

Подключайте к генератору толь-

ко те потребители, которые со-

ответствуют электрическим ха-

рактеристикам и номинальной

мощности генератора.

ВНИМАНИЕ!

Используйте для ремонта и обслу-

живания генератора рекомендо-

ванное масло, топливо, сменные

фильтрующие элементы, рекомен-

дованные заводом-изготовителем

запчасти. Использование не реко-

мендованных смазочных матери-

алов, не оригинальных расходных

материалов и запчастей лишает

Вас права на гарантийное обслужи-

вание агрегата.

ВНИМАНИЕ!

После подключения нагрузки к ге-

нератору надо тщательно прове-

рять надежность и безопасность

электрического соединения. Не-

правильное электрическое соеди-

нение может провести к повреж-

дению генератора или пожару.

ВНИМАНИЕ!

Запрещается эксплуатация гене-

ратора без подключения нагрузки

более 2-3 минут. Минимальная на-

грузка потребителя не менее 10%

от номинальной мощности гене-

ратора.

УСТРОЙСТВО
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

Для обустройства заземления на открытой

местности необходимо использовать один

из следующих заземлителей:
•

металлический стержень диаметром не

менее 15 мм, длиной не менее 1500 мм;

•

металлическую трубу диаметром не ме-

нее 50 мм, длиной не менее 1500 мм;

•

лист оцинкованного железа размером

не менее 1000 х 500 мм.

Любой заземлитель должен быть погружен в

землю до постоянно влажных слоев грунта. На

заземлителях должны быть оборудованы за-

жимы или другие устройства, обеспечивающие

надежное контактное соединение провода за-

земления с заземлителем. Противоположный

конец провода соединяется с клеммой зазем-

ления генератора. Сопротивление контура за-

земления должно быть не менее 4 Ом, причем

контур заземления должен располагаться в не-

посредственной близости от генератора.
При установке генератора на объектах, не

имеющих контура заземления, в качестве

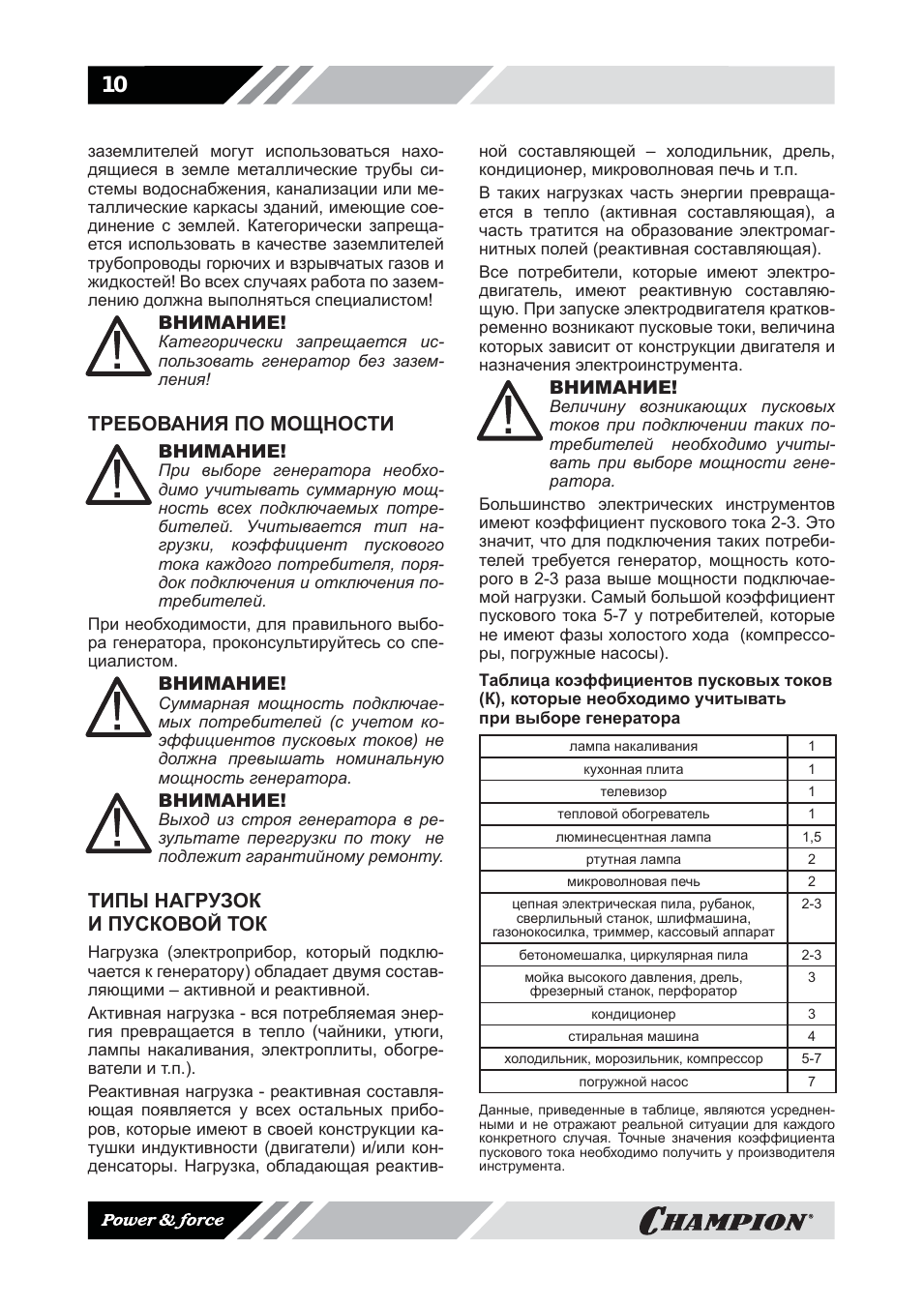

10

заземлителей могут использоваться нахо-

дящиеся в земле металлические трубы си-

стемы водоснабжения, канализации или ме-

таллические каркасы зданий, имеющие сое-

динение с землей. Категорически запреща-

ется использовать в качестве заземлителей

трубопроводы горючих и взрывчатых газов и

жидкостей! Во всех случаях работа по зазем-

лению должна выполняться специалистом!

ВНИМАНИЕ!

Категорически запрещается ис-

пользовать генератор без зазем-

ления!

ТРЕБОВАНИЯ ПО МОЩНОСТИ

ВНИМАНИЕ!

При выборе генератора необхо-

димо учитывать суммарную мощ-

ность всех подключаемых потре-

бителей. Учитывается тип на-

грузки, коэффициент пускового

тока каждого потребителя, поря-

док подключения и отключения по-

требителей.

При необходимости, для правильного выбо-

ра генератора, проконсультируйтесь со спе-

циалистом.

ВНИМАНИЕ!

Суммарная мощность подключае-

мых потребителей (с учетом ко-

эффициентов пусковых токов) не

должна превышать номинальную

мощность генератора.

ВНИМАНИЕ!

Выход из строя генератора в ре-

зультате перегрузки по току не

подлежит гарантийному ремонту.

ТИПЫ НАГРУЗОК
И ПУСКОВОЙ ТОК

Нагрузка (электроприбор, который подклю-

чается к генератору) обладает двумя состав-

ляющими – активной и реактивной.
Активная нагрузка — вся потребляемая энер-

гия превращается в тепло (чайники, утюги,

лампы накаливания, электроплиты, обогре-

ватели и т.п.).
Реактивная нагрузка — реактивная составля-

ющая появляется у всех остальных прибо-

ров, которые имеют в своей конструкции ка-

тушки индуктивности (двигатели) и/или кон-

денсаторы. Нагрузка, обладающая реактив-

ной составляющей – холодильник, дрель,

кондиционер, микроволновая печь и т.п.
В таких нагрузках часть энергии превраща-

ется в тепло (активная составляющая), а

часть тратится на образование электромаг-

нитных полей (реактивная составляющая).
Все потребители, которые имеют электро-

двигатель, имеют реактивную составляю-

щую. При запуске электродвигателя кратков-

ременно возникают пусковые токи, величина

которых зависит от конструкции двигателя и

назначения электроинструмента.

ВНИМАНИЕ!

Величину возникающих пусковых

токов при подключении таких по-

требителей необходимо учиты-

вать при выборе мощности гене-

ратора.

Большинство электрических инструментов

имеют коэффициент пускового тока 2-3. Это

значит, что для подключения таких потреби-

телей требуется генератор, мощность кото-

рого в 2-3 раза выше мощности подключае-

мой нагрузки. Самый большой коэффициент

пускового тока 5-7 у потребителей, которые

не имеют фазы холостого хода (компрессо-

ры, погружные насосы).
Таблица коэффициентов пусковых токов

(К), которые необходимо учитывать

при выборе генератора

лампа накаливания

1

кухонная плита

1

телевизор

1

тепловой обогреватель

1

люминесцентная лампа

1,5

ртутная лампа

2

микроволновая печь

2

цепная электрическая пила, рубанок,

сверлильный станок, шлифмашина,

газонокосилка, триммер, кассовый аппарат

2-3

бетономешалка, циркулярная пила

2-3

мойка высокого давления, дрель,

фрезерный станок, перфоратор

3

кондиционер

3

стиральная машина

4

холодильник, морозильник, компрессор

5-7

погружной насос

7

Данные, приведенные в таблице, являются усреднен-

ными и не отражают реальной ситуации для каждого

конкретного случая. Точные значения коэффициента

пускового тока необходимо получить у производителя

инструмента.

Нажмите на кнопку для помощи

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals

Скачать
