22.02.2013, 18:46 |
||||
|
||||
|
ЭЛЕКТРОНИКА-13.11
Друзья, есть вот такой прибор, не получается настроить. Может есть у кого информация, для чего использовались эти часы и как они настраиваются. Из того, что нашел в нете — в них помимо часов есть будильник, секундомер и таймер. Круто для того времени (выпущены в 1988 году)! Кнопок управления аж 8, обозначения весьма лаконичные — по одной букве, самому не разобраться. Миниатюры
__________________ |
||||
|
|
|
22.02.2013, 20:23 |
||||
|
||||
|
Это то же самое, что часы из радиоконструктора «Старт» на микросхеме 145ИК1901. Настраивать так.
__________________ |
||||
|
|
|
Этот пользователь сказал Спасибо! siealex за это сообщение: |
|
22.02.2013, 20:25 |
||||
|
||||
|
Забыл добавить, у таймера и у будильника один и тот же регистр памяти.
__________________ |
||||
|
|
|
Этот пользователь сказал Спасибо! siealex за это сообщение: |
|
23.02.2013, 18:20 |
||||
|
||||
|
Что-то не получается у меня с настройками…Скорее всего часам нужен мастер. Может нужны кому в коллекцию, на запчасти или восстановление? Пишите в личку.
__________________ |
||||
|
|
|
23.02.2013, 21:32 |
||||
|
||||
|
Конкретнее. Что происходит после включения? После нажатия любой кнопки?
__________________ |
||||
|
|
|
23.02.2013, 23:25 |
||||
|
||||
|
По началу, можно было время настроить но через минуту-другую все сбивалось на 0:00, теперь вот вообще «зависли» при включении в сеть сразу 0:00 …
__________________ |
||||
|
|
|
24.02.2013, 20:22 |
||||
|
||||
|
Менять все электролитические конденсаторы по цепям питания. Советую ставить конденсаторы ёмкостью в пять-десять раз больше и на немного большее напряжение.
__________________ |
||||
|
|
|
Этот пользователь сказал Спасибо! siealex за это сообщение: |
|
24.02.2013, 20:59 |
||||
|
||||
|
Я не мастер, к сожалению. А вообще, эти часы представляют какую либо историческую ценность? Как думаете, за сколько их можно продать и нужны ли они вообще кому-нибудь?
__________________ |
||||
|
|
|
24.02.2013, 23:51 |
||||
|
||||
|
В принципе представляют, как и любое другое произведение советской электронной промышленности… Насчет цены ничего сказать не могу. И всё же надо пытаться чинить. Для начала надо найти на плате самый большой конденсатор в виде цилиндра, обычно он порядка 20..100 мкФ на 50 В. Их может быть два. Заменить на подходящий по размеру с максимально возможной ёмкостью и на то же (или немного большее) напряжение, соблюдая полярность. Уверен, это несложно . У меня очень похожая история с часами из радиоконструктора (собранными в 1997 г. собственноручно) — тоже часы начали постоянно сбиваться и в итоге стали и начали трещать. Поменял конденсатор (поставил 470 мкФ вместо 20 ) — идут исправно 8 лет, только кварц начинает съезжать от старости…
__________________ |
||||
|
|
|
Этот пользователь сказал Спасибо! siealex за это сообщение: |
|
16.03.2013, 12:15 |
||||
|
||||
|
Вот, наконец-то дошли руки разобрать! Все внутри по-советски тяжелое, качественное, на каждой детали номер и штамп ОТК (делали же раньше!). С электронными часами первый раз дело имею, поясните пожалуйста, если не трудно, что где. Где в них кварцевый генератор, где сигнал и где этот самый конденсатор, который заменить нужно
__________________ |
||||
|
|
Форум РадиоКот • Просмотр темы — Инструкция для Электроника 13-11А
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение |
|---|---|
|
Заголовок сообщения: Инструкция для Электроника 13-11А Добавлено: Пт окт 16, 2020 17:20:58 |
|
|
Родился
Зарегистрирован: Пт окт 16, 2020 17:16:15 Рейтинг сообщения: 0
|
Добрые люди, можете пожалуйста скинуть инструкцию для часов Электроника 13-11А. Пытался найти в инете, но результата нет. Заранее спасибо! |
| Вернуться наверх |
Профиль
|
| Реклама | |
|
|
|
|
АлександрЛ |
Заголовок сообщения: Re: Инструкция для Электроника 13-11А Добавлено: Пт окт 16, 2020 18:31:42 |
||
Карма: 195 Рейтинг сообщения: 0
|
|||
| Вернуться наверх | |||
| Реклама | |
|
|
|
Кто сейчас на форуме |
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 6 |
| Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |

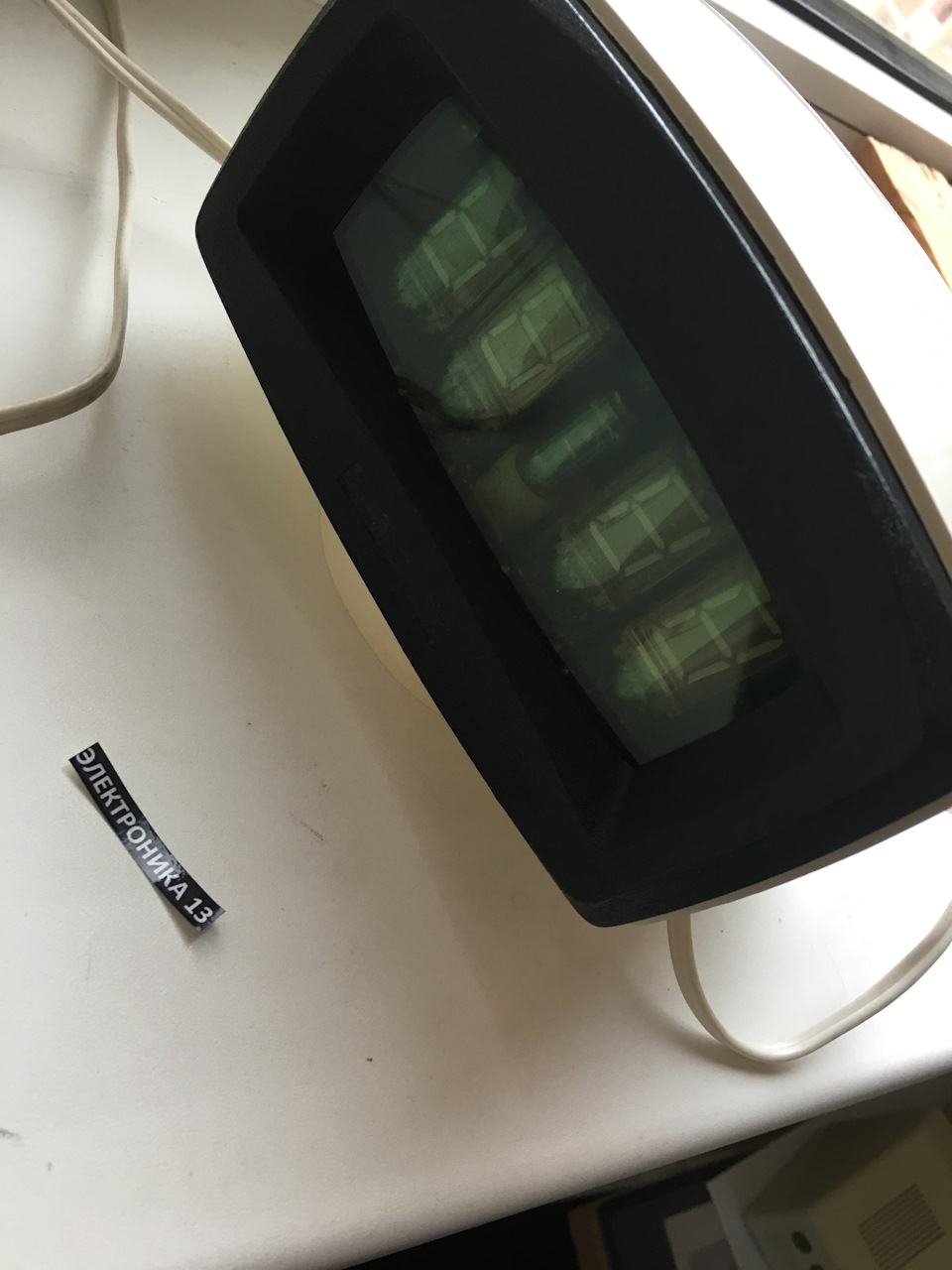

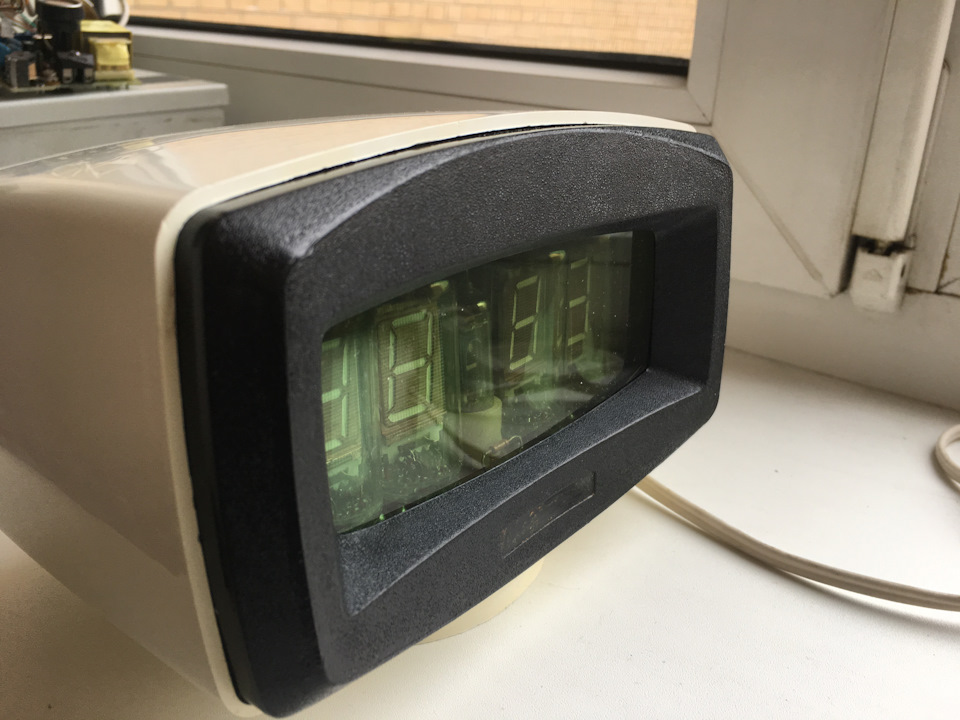

Электроника 13, лицевая и задняя панели
Электроника 13, вид снизу
«Электроника 13» — настольные электронные часы, 24-часового формата исчисления времени, производимые под торговой маркой «Электроника» в СССР. Часы работали от напряжения электросети 220 В и имели альтернативное питание от батарейки типа «Крона» на случай отключения электричества.
Внешний вид

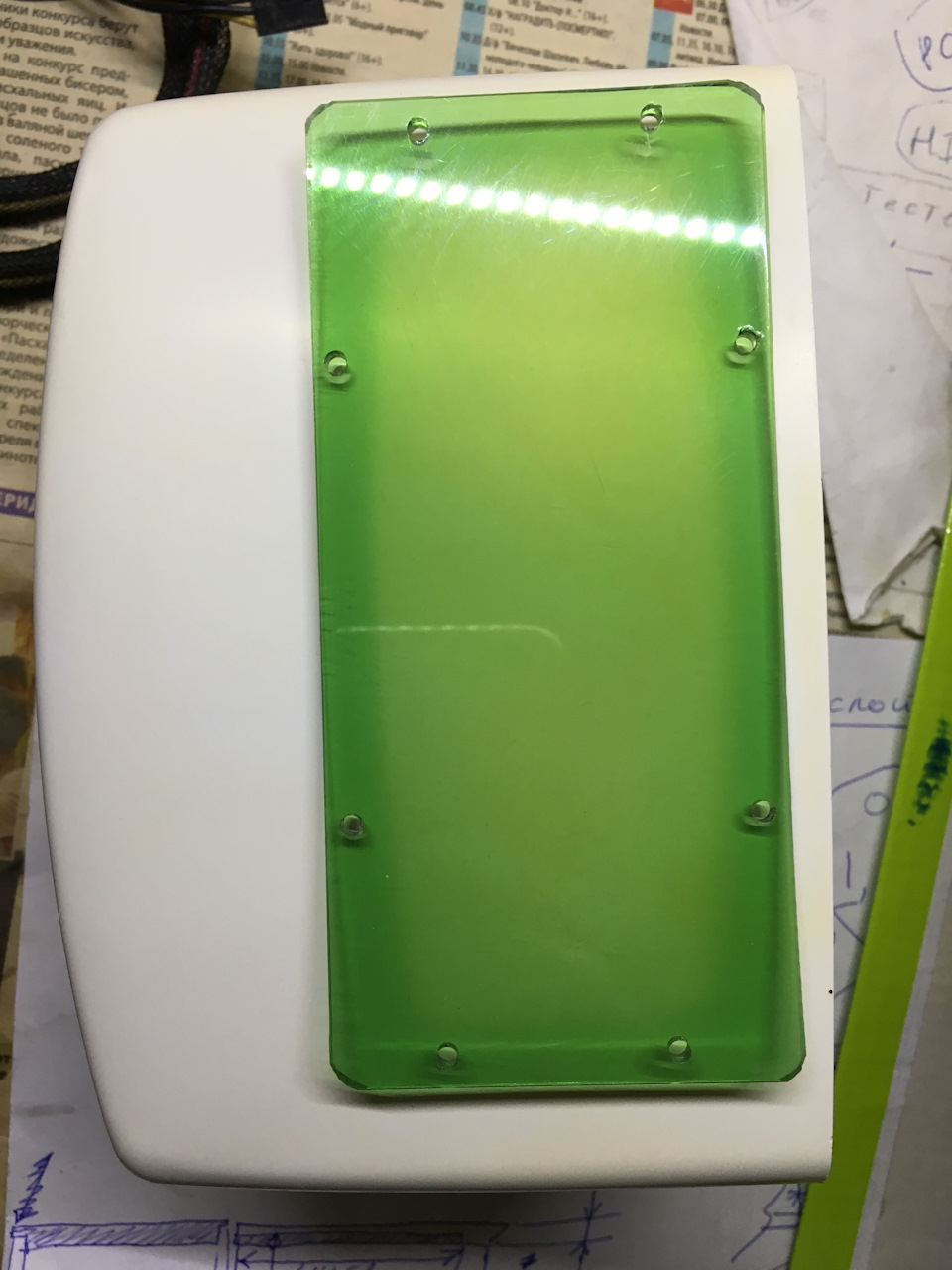

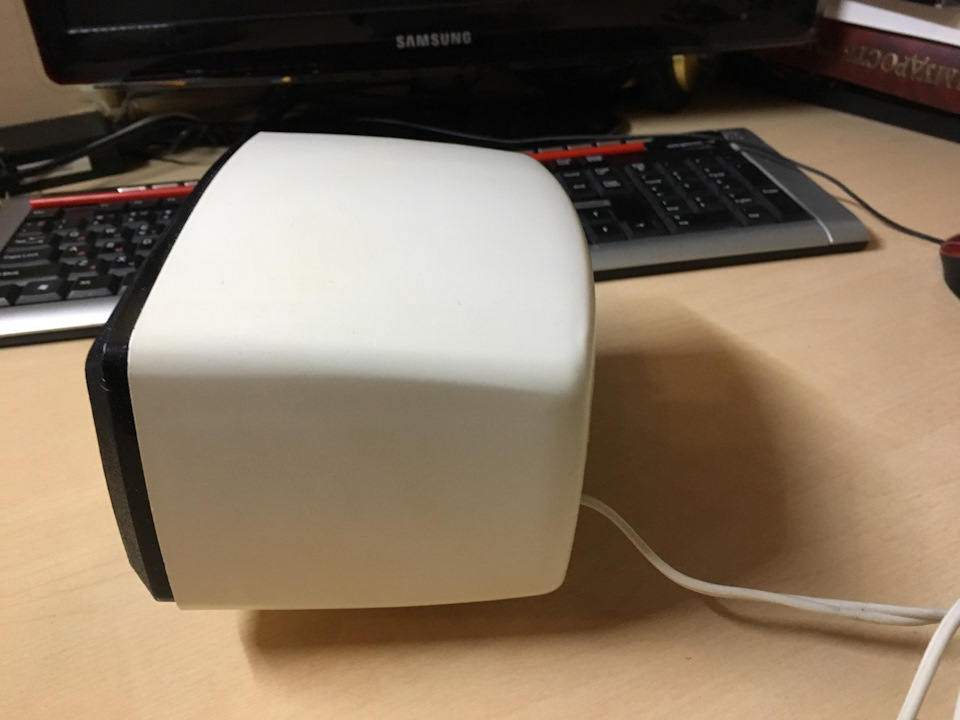

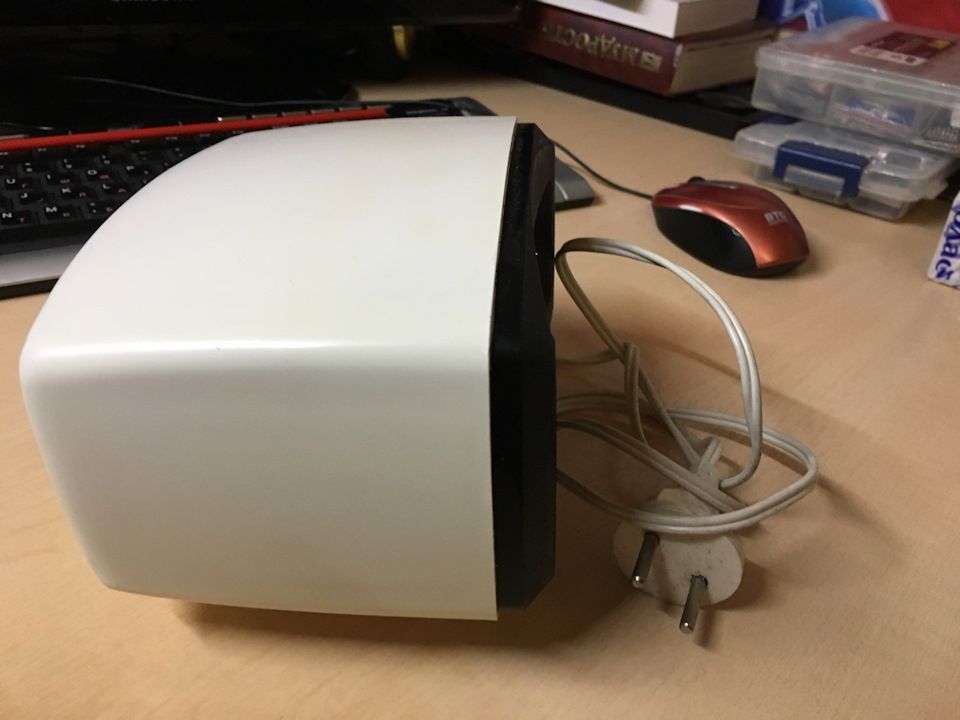

Корпус «Электроники 13» представляет собой овальный параллилепипед на круглой подставке; лицевая часть изделия расположена на одной из его длинных сторон и немного вогнута внутрь, задняя сторона изделия чуть выпуклая. Корпус изделия состоит из трёх частей и выполнен полностью из пластмассы, подставка и основная часть — белого цвета и с гладкой фактурой, передняя панель — чёрного цвета и с шероховатой фактурой. На передней панели корпуса, над логотипом «Электроника 13», расположено окно из полупрозрачного пластика зеленого цвета (крашенного в массе), за которым расположены пять вакуумных люминесцентных индикаторов, четыре из которых (тип: ИВ-12) отображают текущее время, и один, расположенный в центре, — разделитель минут и секунд, выполненный в виде точки с подчёркиванием (тип: ИВ-1). На задней панели изделия расположены четыре кнопки управления и установки времени, крышка отсека для батарейки, крышка предохранителя и отвод кабеля питания, на конце которого установлена стандартная для советской промышленности штепсельная вилка. На задней панели пластмассового корпуса методом конгрева нанесена маркировка: в месте отвода кабеля питания — надпись «220 В» и «50 Гц»; под крышкой предохранителя — надпись «0.25 А»; над кнопками конфигурации изображены символы «круг», «треугольник» и «квадрат». На нижней части корпуса также имеются надписи: «Электроника», «Г9.04», «№ 632» («632» сделана методом ручной гравировки), «Дата 01.87» («01.87» сделана методом ручной гравировки), «Цена 35 р.» и изображение клейма в виде шестиугольника, внутри которого вертикально по центру расположены две соединённые между собой стрелки, указывающие вверх и вниз.
Технические характеристики
Управление

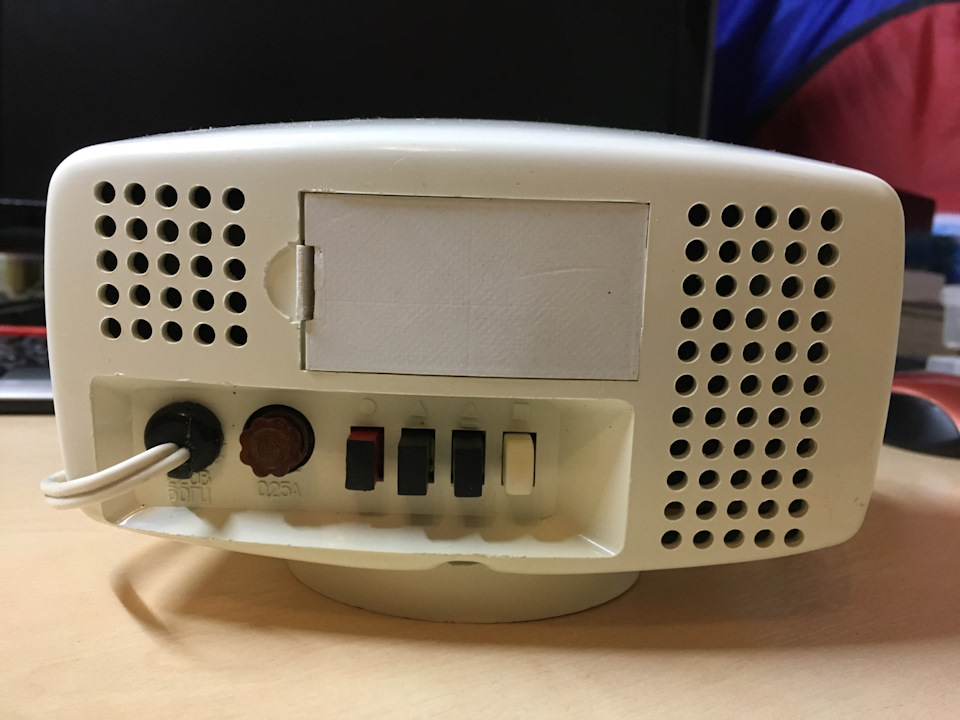

На задней панели корпуса «Электроники 13» расположены четыре кнопки управления и установки времени. Кнопки расположены в один ряд слева направо и помечены символами в виде геометрических фигур — «круг», «треугольник» (на второй и третьей кнопках) и «квадрат». Первая, крайняя слева, кнопка — красного цвета, остальные — белого. Первая кнопка, помеченная фигурой «круг», при нажатии фиксировалась и включала «щадящий» режим, при котором все индикаторы начинали светиться менее ярко. Вторая кнопка, помеченная фигурой «треугольник», при разовом нажатии (кнопка не фиксировалась) изменяла в большую сторону значение цифры времени, относящуюся к часу. Третья кнопка, также помеченная фигурой «треугольник», при разовом нажатии изменяла в большую сторону значение цифры времени, относящуюся к минутам. Четвёртая кнопка, помеченная фигурой «квадрат» при разовом нажатии производила сброс всех четырёх индикаторов на время 00:00.
Интересные факты
Схемотехника электронных часов имеет особенность: в момент перехода на ноль часов в течение полсекунды на индикаторе отображается время 24:00.
|
|
В этой статье не хватает ссылок на источники информации.
Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. |
| Часовая промышленность СССР | ||
|---|---|---|
| Марки часов | Восток · Заря · Луч · Маяк · Молния · Наири · Победа · Полёт · Ракета · Севани · Слава · Чайка · Электроника · Янтарь | |
| Часовые заводы | Первый Московский часовой завод · Второй Московский часовой завод · Ереванский часовой завод · Ереванский завод художественных часов · Завод имени Масленникова · Интеграл · Минский часовой завод · Петродворцовый часовой завод · Орловский часовой завод · Пензенский часовой завод · Сердобский часовой завод · Угличский часовой завод · Челябинский часовой завод · Чистопольский часовой завод |
8 ноября 2019

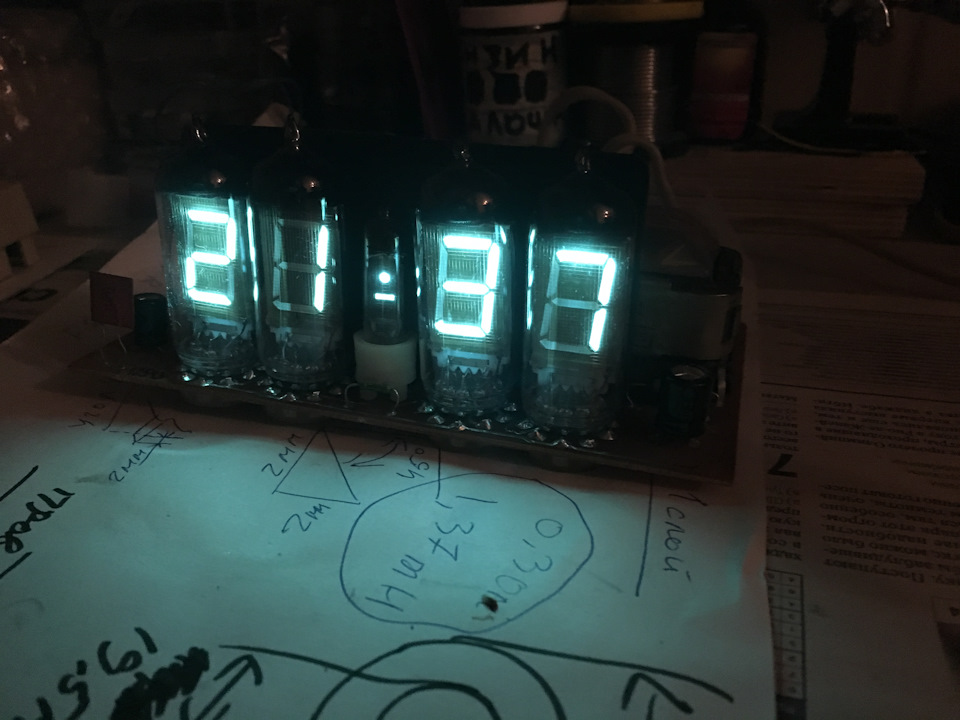

Единственный нюанс 5 лампа точка тире ив-1а, еще не заменена выгорела, бледно сияет.(секундный импульс)
www.petrofflab.ru/p/chasy-electronika.html?m=1

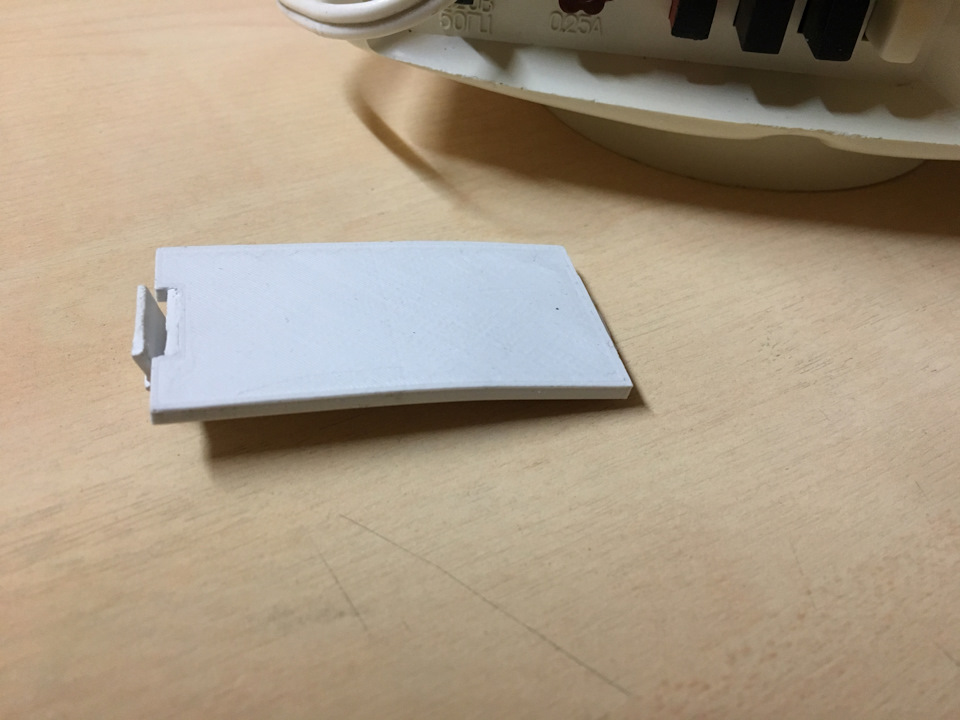

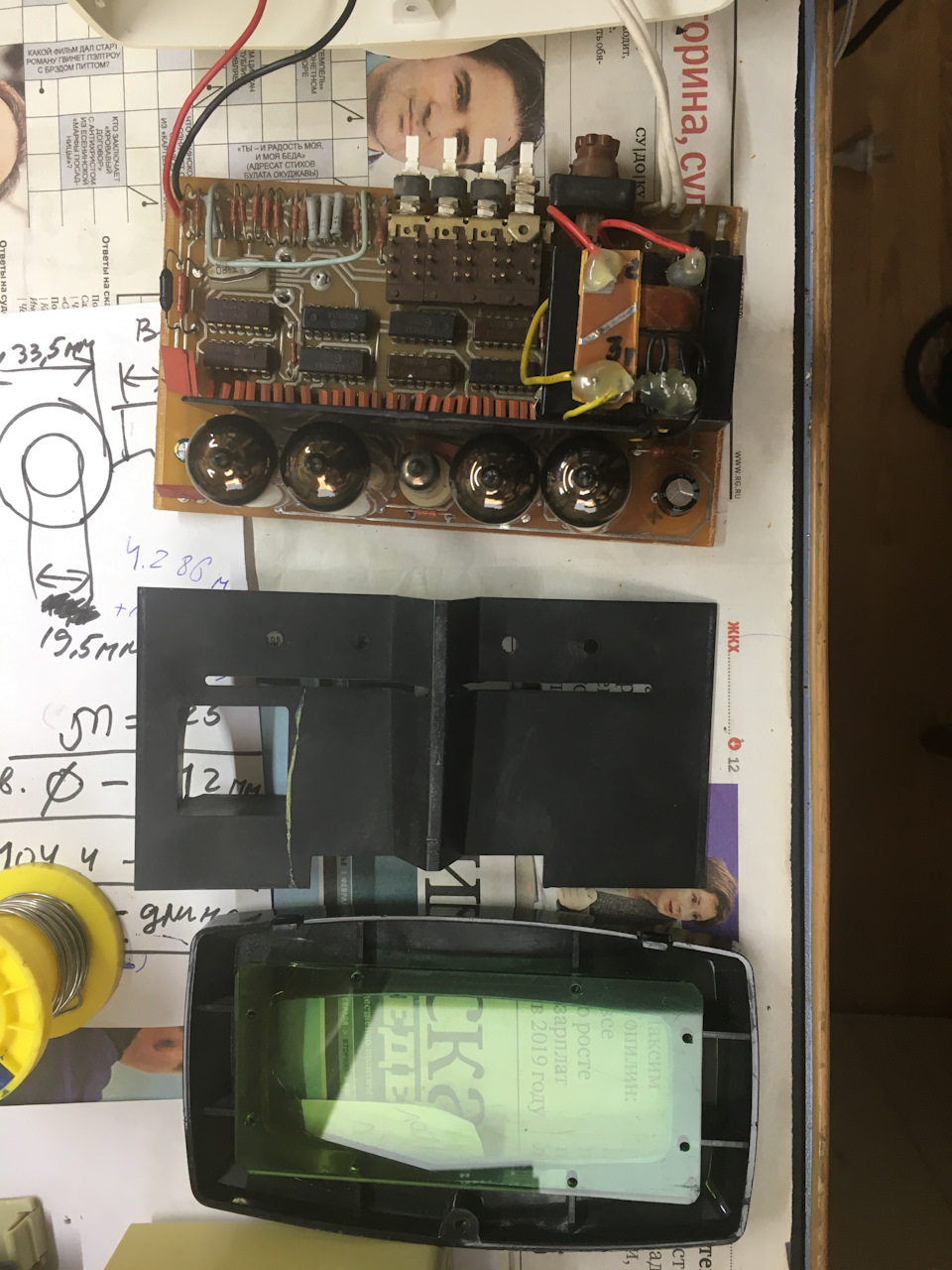

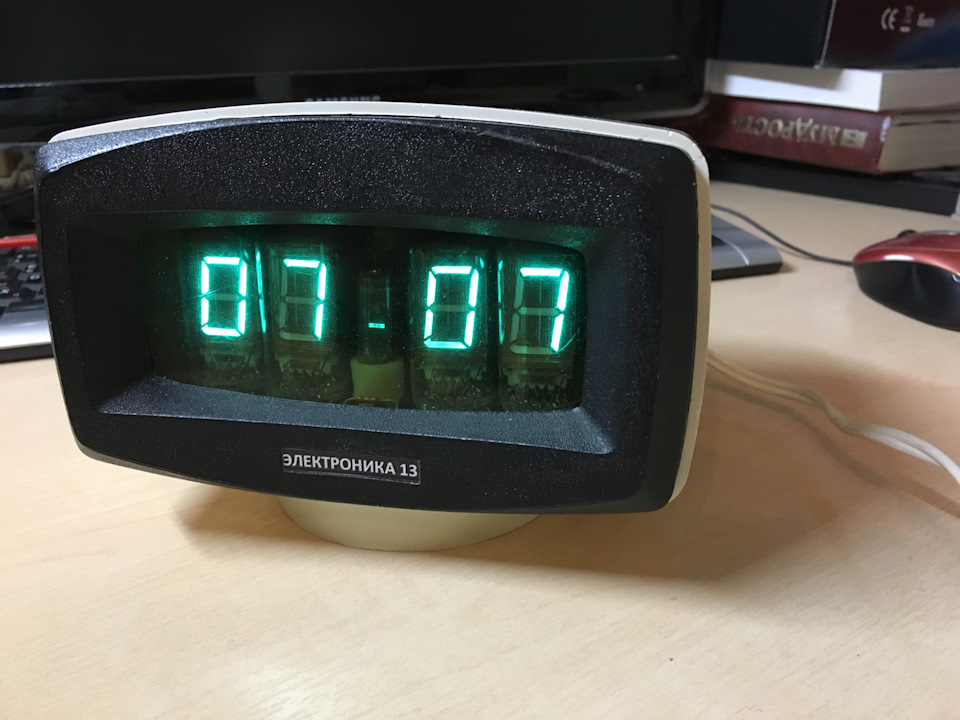

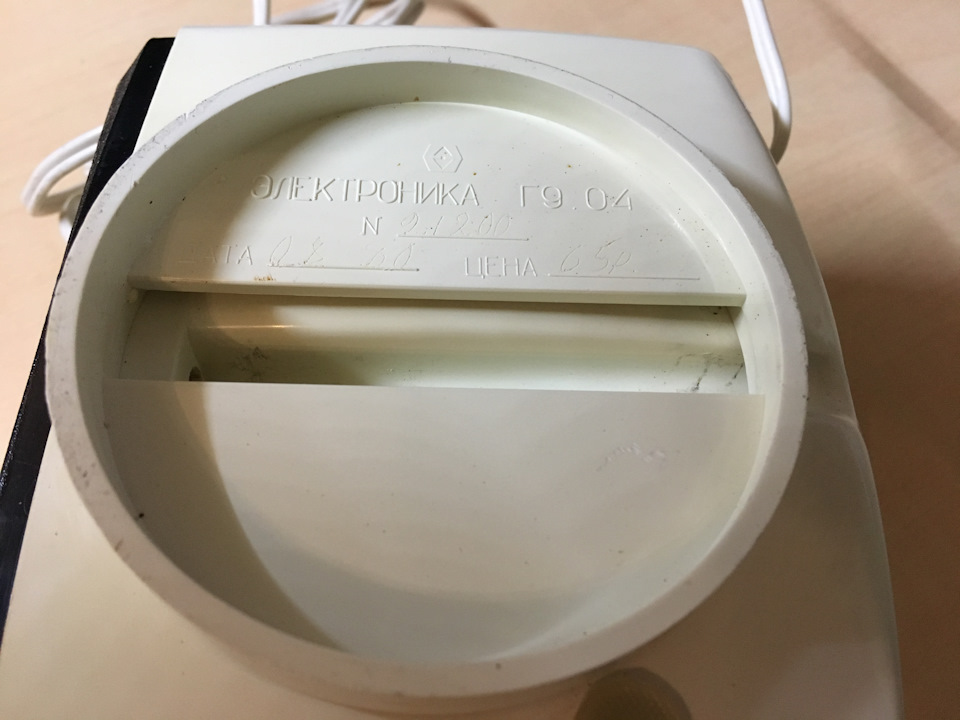

Полное восстановление ламповых часов электроника 13, модель Г9.04 1980г. Часы попали с платой без транса и потрепанным корпусом, крышку батар. отсека пришлось делать на 3д приетере транс подбирать новый, лампы тоже, но упорство и труд все перетрут
аппарат в норме Что-то в таких часах есть необычное, и всегда берусь с любовью и трепетом восстанавливать каждый сантиметр часов.
