Самодельные вездеходы на гусеницах:
схемы их постройки и основная компоновка – из Оки, Жигулей, Волги, мотоцикла и
подручных средств.
Правильные чертежи и особенности постройки своими руками,
чтобы машина получилась маневренной и проходимой, а изготовление заняло минимум
времени. Для того, чтобы собрать полноценный плавающий гусеничный вездеход у
себя в гараже понадобиться не так уж много – части старой машины, уголки и
трубы для рамы, сварочный аппарат, слесарные инструменты и энтузиазм.

Если вы хотите собрать вездеход на
базе УАЗа, Волги, Газели, ВАЗа, Москвича и других машин, то кузов от них
использовать не рекомендуется, да и даже от «Оки» он тяжеловат. Кузов удобен с
точки зрения комфорта, но у машины ухудшается проходимость, возрастает расход
топлива, а сделать ее плавучей будет очень сложно. Поэтому кузов целесообразно
варить самостоятельно из легкого листового металла, а вокруг сделать каркас
безопасности, чтобы врезавшись в дерево или перевернувшись не сломать себе шею.

Как сделать поворотный механизм и
рассчитать проходимость?

На самом деле все самодельные
вездеходы на гусеницах имеют простейшее устройство. Сзади стоит задний мост с
дифференциалом от заднеприводной машины – обычно от Жигулей. Ведущие катки
приводятся в движение через этот задний мост от двигателя через КПП. Повороты
же осуществляются при помощи раздельного торможения. То есть, нужно провести
два отдельных контура справа и слева.

Схема повортно-тормозного механизма в гусеничном вездеходе с колесом

Как сделать управление – тут уж
каждый решает сам. Можно из двух тормозных цилиндров и рукоятки соорудить
подобие управления как на тракторе или танке. Можно придумать педали, а
сцепление и газ перенести на руки. Вакуум для усилителя тормозов берется из
двигателя, либо на отдельный шкив вешается компрессор.

Самая простая схема постройки
гусеничного вездехода – это взять Жигули, поднять на раму, навесить на нее
дополнительные катки и гусеницы, сделать раздельное торможение. И все, будет
бегать.

Расчеты удельного давления на снег
достаточно простые. У лыжника оно равняется 200 грамм на см2. У очень хороших болотоходов
– около 60 грамм. То есть, нужно взять общую массу вездехода и площадь
гусеницы, от этого и плясать. .

Схема плавающего вездехода должна
подразумевать наличие резервуара с воздухом на раме, либо герметичные борта. Но
тут еще надо продумать остойчивость, для этого двигатель и тяжелые агрегаты
размещаются по центру вездехода.

Чертежи и схемы

Такую машину строить по чертежам
нет никакого смысла. Просто потому, что у каждого разные запросы, у всех свои
детали и набор исходного материала. У кого-то в гараже пылятся старые Жигули, а
кто-то будет ваять вездеход из старого мотоцикла «Урал». Самоделка она на то и
самоделка, что проектируется с нуля и строится из подручных средств.

Но есть несколько важных деталей,
которые стоит предусмотреть. Во-первых, рама и каркас должны быть прочными.

Жесткости автомобильного кузова в лесу даже много, его масса излишняя, но
столкновения с деревьями и перевороты никто не отменял.

Во-вторых, многие самодельные
вездеходы на гусеницах грешат высоким центром тяжести. Те же Жигули на
гусеницах откровенно опасны, поскольку любой склон или канава могут служить
причиной опрокидывания.

В-третьих, если на самодельном
вездеходе планируется ездить на зимнюю рыбалку, то должны быть предусмотрены
пути аварийного покидания авто. И это еще раз о том, что кузов от Оки или
легковушки может быть опасен для таких целей. Провалился в полынью, и уже не
вылезешь. В тех же ГТТ дверцы открываются чуть наверх, есть сверху люк для
покидания – это все не зря сделано.

Безопасность превыше всего. Кроме
того, стоит помнить о пожароопасности, не убирать глушитель, обязательно возить
с собой огнетушитель и так далее.

Как сделать самодельный вездеход на
гусеницах предельно дешево, безопасно и качественно? Нужно просто иметь
инструмент и место для постройки, а стоимость частей и металла, учитывая
доступность б/у Жигулей или ОК, можно даже особо не брать во внимание.

» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке самодельного гусеничного вездехода «Улан-3» Собрал данный вездеход умелец Александр Уланов из Свердловской области деревня Новая Ляля. Данный гусеничный вездеход собран полностью из узлов и агрегатов Отечественного производства, заимствованных у автомобилей и мотоциклов, единственное двигатель был куплен новый «Lifan» 22 л/с. собраны из транспортерной ленты, а в качестве траков использованы металлические уголки, гусеница соединяется между собой через металлическую петлю. В качестве опорных катков установлены колеса от ВАЗ. КПП от мотоцикла « «
Карданный вал от картофелекопалки с передаточным числом 1,25. Планетарный тормоз с передаточным числом 4 на дисковый тормоз. Вес машины составляет порядка 650 кг.

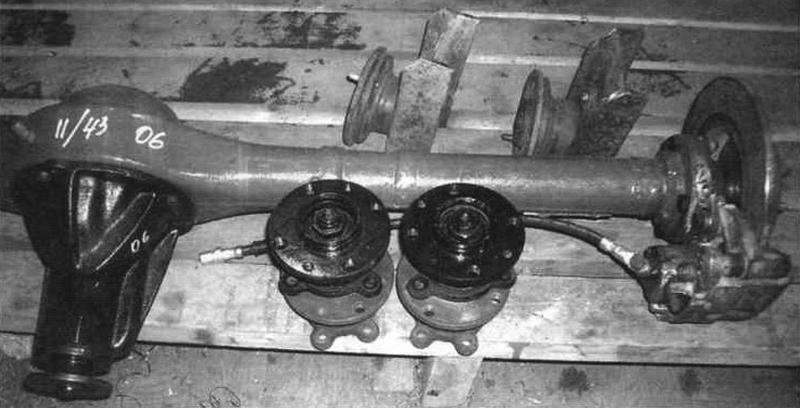

Ведущий мост.

Редуктор и планетарный механизм.

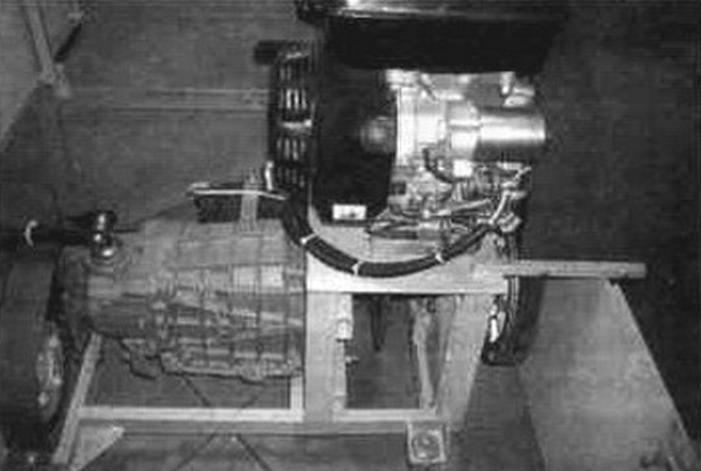

Установка двигателя на раму вездехода.

Между КПП и задним мостом будет установлена гибкая муфта.

Фрикцион собран из дисков сцепления мотоцикла «Урал» Крутящий момент передается за счет цепной передачи.

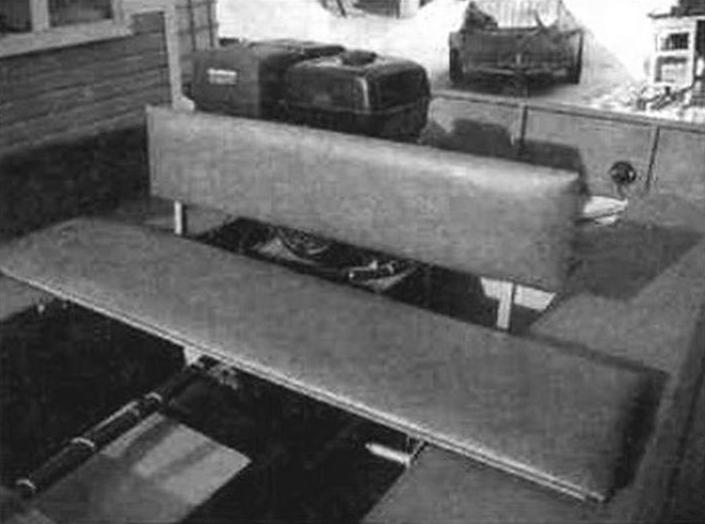

Корпус вездехода.

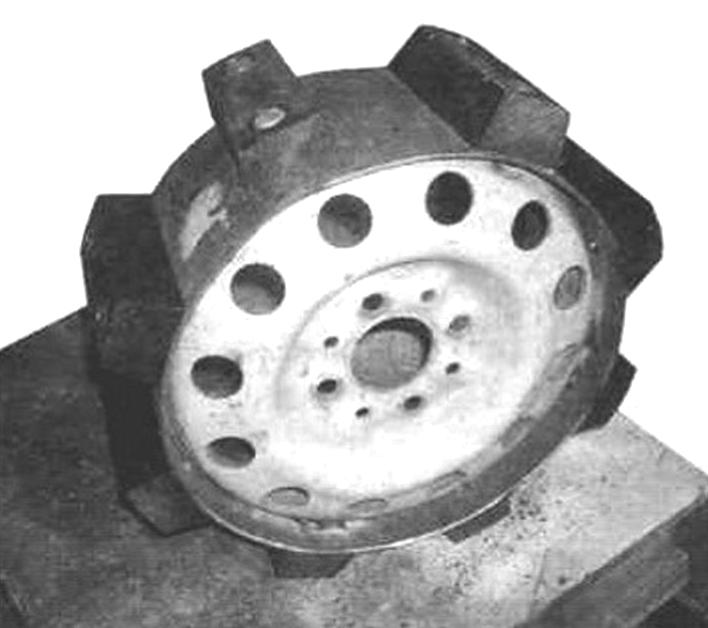

Приспособление для сгибания клыков ведущей звездочки.

Транспортерная лента.

Собирается гусеница, в качестве траков мастер использует уголок.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

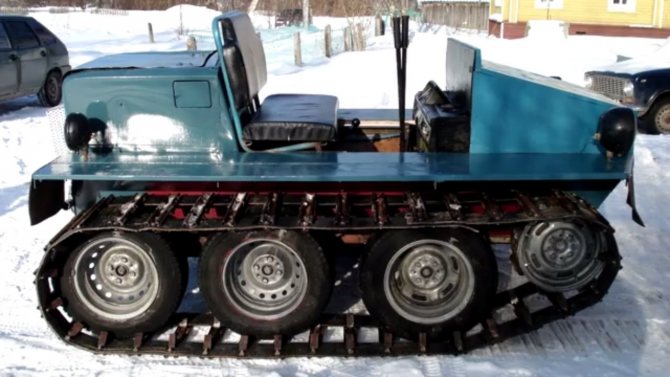

Вот такой замечательный гусеничный вездеход получился, на нем можно ездить на рыбалку,охоту, в лес-тайгу по грибы и ягоды. За счет герметичного корпуса-лодки он может плавать по воде. Так же обязательно посмотрите как устроен фрикцион сделанный из дисков сцепления мотоцикла «Урал» Приятного просмотра.

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

Вездеходы – это уникальные транспортные средства, которые созданы для перемещения по практически любым дорогам. Исключением являются лишь водные преграды, глубина которых более 30 см. в таком случае вода просто затопит систему зажигания. Во всех остальных случаях вездеход пройдет. Но стоит это транспортное средство совсем не дешево. Поэтому все чаще возникают идеи, как .

Сборка гусеничного вездехода

В качестве рамы была использована деталь из мотоцикла «Восход». У него задняя часть удлинена, а кронштейны установлены под мотор «Муравья». Для облегчения процесса установки двигателя к раме прикрепили передний кронштейн двумя болтами.

Вилки полностью сделаны новые. Лишь от мотоцикла «Восход» были взяты мостики и рулевой вал. Небольшие куски трубы прямоугольной формы нужно приварить к мостикам. После их нужно соединить с перьями передней вилки с помощью варки. На концах перьев снизу расположены проушины, через которые привешивается переднее колесо на дугу из хромансилевой трубки с узкими стенками. Далее выбирается наиболее удобное направление работы дуги. Облегченное широкопрофильное колесо прекрасно справляется с ударами, что дает возможность практически беспрепятственно преодолевать любые преграды на пути. Самостоятельно нужно изготовить колесо с низким давлением внутри.

В качестве материала для изготовления обода используется 6-ая проволока. Диски выполняются из АМГ-5 с диаметром в 3 мм. Для раскосов понадобится пятимиллиметровая проволока. Цилиндрический корпус автомобильного насоса будет являться основанием для будущей оси. Ступица должна быть облегченной, трубчатой.

Берем один диск и вырезаем в нем люк, через который нужно провести штуцер камеры. Для крепления покрышек используются специальные болты.

Амортизаторы от мопеда использовать не актуально. Но что делать, если нет возможности купить детали от снегохода или скутера? Поэтому и приходится искать наиболее бюджетный вариант замены. Закрытый каркас формируется одновременно с осью колеса и амортизаторами. Он хорошо справляется с изломом и кручением.

Поскольку должен быть одновременно легким по весу, но при этом прочным, то приходится справиться с данной задачей. Особое внимание нужно уделить тем нагрузкам, которым будет подвергаться самодельное транспортное средство. Если не учесть это, то самоход просто застрянет где-то в глуши, откуда вытащить его будет довольно проблематично.

Для создания нужного клиренса приходится применять промежуточную цепную передачу в трансмиссии. Для этого нужно установить кронштейны, в которых будут пазы, на раме. Это также способствует получению желаемых низких оборотов ведущего колеса.

Передача вращения делается из цепи от сельскохозяйственной машины. Она идет от гусеничного движения к ведущему колесу-катку. Не стоит недооценивать важности установки данной цепи. С ее помощью вездеход сможет хорошо передвигаться в условиях сильных загрязнений.

Данное транспортное средство будет передвигаться за счет гусениц и колес-катков – натяжного и ведущего. Можно использовать вспомогательные колеса, так называемые катки-ленивцы. Но после первой обкатки оказалось, что если не устанавливать их, то это существенно не влияет на движение вездехода: натянутая гусеница может обойтись и без них, выдерживая нагрузку.

Колеса должны быть одинаковыми. Натяжное и ведущее колесо можно позаимствовать у мотороллера. Поперечные канавки нужно обязательно сделать на покрышке ведущего. Это улучшит сцепление гусениц с грунтом.

В колесах подвески не зависят друг от друга, поэтому устанавливать их нужно в своих маятниковых вилках. У мотоцикла «Восход» можно снять сайленблоки, с помощью которых будут сочлены рама и маятниковая вилка.

При изготовлении вездехода также важно сделать его максимально устойчивым. Для этого нужно проверить, чтобы нагрузка на все колеса была абсолютно одинаковой. В противном случае возникнут проблемы.

Изготовление колес и дисков к ним

Диски можно использовать самые обычные, но нужно просверлить в них отверстия, чтобы облегчить их. В самом центре каждого устанавливается ступица. В качестве закрепления используется сварка спицами. Из ручного автомобильного насоса взят цилиндрический корпус для изготовления ступиц. Эта деталь идеальна по размерам.

Поскольку конструкция фланца имеет довольно тонкие стенки и плоскую форму, то для придания ей жесткости крепятся подкосы, выполненные из пятимиллиметровой проволоки. Таким образом, более равномерно распределится нагрузка по краям ступицы.

В нише, во внутренней части переднего колеса, управляющегося пневматикой, есть некоторые пустоты, которые обязательно нужно заполнить пенопластом. Подшипники нужно обязательно защитить, поскольку они работают в условиях довольно жестких. Для этого на них надевают покрышки или же изначально используют подшипники со специальными защитными шайбами.

Изготовление гусениц

Для применяется грунтозацеп, две полосы капроновой кардоленты, для изготовления которых были использованы катанки по 8 мм. При этом они были усилены проволокой приблизительно посередине. Для лучшего сцепления к грунтозацепам нужно приварить гнутые швеллеры из листа 4 мм. По форме грунтозацеп должен полностью повторять профиль крышки. Чтобы переднее колесо хорошо входило при надевании гусеницы, на концах катанки должен быть скос. При этом тщательно зачищаются сварные швы.

Однако у грунтозацепа, сделанного в форме овала, есть несколько недостатков, среди которых:
1. Скольжение на льду.
2. Пробуксовка по уплотненному снегу.

Но столь незначительные недостатки – ничто в сравнении с простотой в управлении вездехода на гусеницах. Если поверхность будет более ровной, то проблем с передвижением никогда не возникнет. На поворотах нужно быть внимательным, чтобы не переклонить транспортное средство. Поэтому при повороте нужно существенно снижать скорость движения.

С тех пор, когда из-под пера Гоголя вышла фраза о состоянии российских дорог, проблема не стала менее актуальной. Как и раньше в некоторых Богом забытых уголках страны люди вообще забыли мечтать об асфальтном покрытии. Единственный выход – пересесть на вездеходы. Увы, предлагаемые автозаводами модели не способны удовлетворить потребности автолюбителей из глубинки. Простой народ нуждается в малогабаритном, экономичном, ну и, конечно, дешевом транспортном средстве повышенной проходимости. Только в домашней мастерской из подручных материалов можно реализовать такую мечту.

Материалы и комплектующие для вездехода на гусеницах

Было бы справедливым заранее предупредить, что силовые агрегаты, снятыми с автомобилей, являются причиной повышенного расхода топлива. Зато они по сравнению с мотоциклетными двигателями обладают ощутимым запасом мощности. Изготовление гусениц тоже влечет дополнительные затраты.

Кузов самодельного вездехода лучше всего сконструировать из алюминиевого или дюралевого листа. Надо будет приобрести триплексное стекло, жидкую резину (можно заменить силиконовой смазкой). Основным материалом для гусениц послужит лист (или полоса) резины. Одна пара мостов, позаимствованных у советских авто – «Запорожца» или «Жигулей».

Можно выделить важные моменты, которые следует учесть в процессе создания вездехода на гусеницах.

К самодельному кузову предъявляются такие требования, как прочность, герметичность и обтекаемость встречным потоком воздуха во время езды. Что касается геометрии, то наилучшим решением будет кузов, напоминающий плоскодонную лодку.

В виду того, что придется колесить (точнее – «гусенить») заболоченную местность или даже преодолевать неглубокие водоемы кузов должен содержать минимум швов. Иными словами, вместо сварки цельный лист надо выгнуть, придав нужную форму. Металлический лист идет на изготовление не только кабины, но и всех отделений, в том числе и того, что предназначен для двигателя. Чтобы исключить пагубное действие воды влагозащитным материалом (например, резиной) надежно укрывают места стыков и креплений узлов. Особенно следует позаботиться о максимальной защите аккумулятора и электропроводки от влаги. Лучше, если для них будут выделены специальные шахты.

Жесткость конструкции машины повышенной проходимости должен обеспечить каркас из стальных труб. Мосты и двигатель будут установлены и закреплены на станине, изготовленной из медных труб.

В кузове сделать отверстия, предназначенные для вывода наружу мостов. Места стыков полуосей и кузова (в отверстиях) основательно уплотнить с помощью резиновых муфт.

Изюминка данного вездехода – наличие гусеничного хода, без которого трудно представить передвижение по любому бездорожью и даже вплавь. Беговую дорожку вырезают из листовой резины и закольцовывают. При расчете размеров гусеницы измеряют расстояние между валами, которые являются ведущими. Важным элементом, предоставляющим возможность легко преодолевать любую грязь, являются грунтозацепы, прикрепленные с внешней стороны гусеничного полотна заклепками. А если их сделать в виде маленьких лопаток, то грунтозацепы при погружении гусеницы в воду будут играть роль лопастей. Такую идею нетрудно реализовать, имея под рукой толстый алюминиевый лист. Далее надо измерить ширину колес. Это значение понадобится при расчете расстояния между соседними элементами ограничителей, которые крепятся с внутренней стороны гусеницы. Центр каждого колеса как здесь http://modelist-konstruktor.com/ должен в точности совпадать со средней линией гусеничной ленты и, тем самым, колесо будет расположено между ограничителями.

Обеспечить гусеничным лентам натянутое состояние можно следующим способом: пространство между мостовыми колесами заполнить ведомыми колесами.

Заключительный этап – комплектация кабины многослойным стеклом (триплекс или дуплекс) с резиновыми креплениями. Вездеходы — самоделки на гусеницах, чертежи которых есть в этой статье, пользуются популярностью у творческих людей.

Изобретением и созданием различных транспортных средств 67-летний житель города Топки Иван Сардаев занялся почти 20 лет назад.
В 1993 году он вместе с женой, дочерью и сыном вернулся из Воркуты в город своего детства и за четыре месяца построил дом. Он получился большой, просторный, площадью 150 квадратов.

Ну вот, годика через четыре после того, как мы переехали и обустроились, надоело мне зимой после пурги снег убирать: лопатой поработаешь, руки-то и устают. Хочешь не хочешь, поневоле начинаешь соображать головой, — смеется пенсионер.

Снегоуборочная техника Ивана Сардаева.

Вначале были самокаты

Иван Васильевич признается: техникой был увлечен с детства. Еще будучи ребенком, он собирал самокаты то на подшипниках, то с колесиками от детской коляски. Но именно в далеком 1997 году снегоуборочная машина-трицикл стала его первым полноценным изобретением. Она была необычной — два колеса у нее находились спереди, а одно — управляемое — позади. Как сейчас вспоминает изобретатель, машина была слабенькой — ей только и можно было снег на дорожках разгребать. Ее он решил усовершенствовать и собрал модель чуть посложнее, потом другую. А затем так втянулся в процесс, что начал создавать уже снегоуборщики с ковшами и шнекороторные машины. И не только их.

Самый первый снегоуборщик топкинца был трехколесным.

В 2007 году в журнале «Моделист-конструктор» Иван Сардаев даже опубликовал статью о трех своих моделях, а спустя еще два года — об охранной системе. Ее он придумал и смонтировал в своем доме, при необходимости она передает ему сигнал на мобильный телефон.

А крыша — от «Москвича»

К воплощению замысла он приступил в 2015 году, и на создание необычной машины у Ивана Сардаева ушло полтора года. Большая часть деталей в вездеходе С-10, такое название дал своему детищу изобретатель — от «Жигулей» различной модели. Задний мост, мотор и коробка передач — от «классики», катки в гусеницах — колеса от одиннадцатой модели ВАЗа. Многие детали собирались по соседям, которые, к слову, восхищаются золотыми руками мастера, или подбирались на авторазборах и пунктах приема металла. Крыша вездехода — от «Москвича», а вот гусеницы полностью до последней детали пришлось продумывать и собирать самому. Для них изобретатель даже был вынужден купить транспортерную ленту в магазине.
Снегоход на пневматике — еще одна машина, собранная руками телемастера из Топок.

В общей сложности на те или иные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей.

Больше всего пришлось повозиться с гусеницами, — признается пенсионер. — Это была очень кропотливая работа, которая потребовала особой тщательности. Ведь там что не так согнешь, чуть промахнешься и все, либо зубья будут цепляться, либо лента съезжать, и в обоих случаях машина не поедет.

Так вездеход выглядел летом 2016 года.

В настоящее время топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35 — 40 километров в час, а по снежной целине скорость снижается примерно в два раза. К слову, вместо руля у него — два рычага управления, как у трактора, а еще водителю и пассажиру — вездеход двухместный — всегда тепло, салон отапливается двумя печками.

Пока дальше двора и улицы, где находится его дом, Иван Сардаев на своем изобретении не ездит. Но в будущем, после того как машина пройдет испытания и в другое время года, надеется его зарегистрировать, как и положено. А вот продавать создатель его не хочет, даже за 350 тысяч рублей, в которые оценили подобную технику на одном из сайтов. Такой вездеход нужен самому.
Гусеничный вездеход С-10 кузбасского пенсионера. Над вездеходом Иван Сардаев трудился полтора года Двигатель ВАЗ-2103, кабина — верх кабины Москвич-2140.

«Парма» рассекает по болотам и бездорожью необъятной нашей страны.

Все данные взяты из форума сайта «Луноходов.Нет», где он делится своими наработками и умением под ником mishanya68.

Задачи, первоначально поставленные перед вездеходостроителем.

В связи с этим проектом еще раз перечитал темы по «Тазику», «Лунтику», «Барсику» и «Юкону»-это готовые уже вездеходы, описанные на сайте «Луноходов.Нет». Большое спасибо авторам проектов за то, что они поделились своим опытом, наработками и чертежами, которыми они пользовались.

Задний мост взят от «Жигулей»-классика. Вместо колес одеты звездочки (ведущие колеса для гусеницы)

Разработаны чертежи для производства направляющих, которые закрепляются к внутренней стороне ленты гусеницы и препятствуют сходу гусениц во время движения и поворотов.

Полуось заводская.

Полуось купленная,найди отличия! Поэтому было решено оставить заводские полуоси, но с заменой подшипников.

Купил ремни для производства гусениц в магазине резинотехнических изделий на ремзаводе в Перми.

Можно подробнее: что такое «повышенной прочности»??? В цифрах. 4 прокладки — это хорошо, 12 мм это не много?

Прочность ленты создаётся за счёт прокладок — остальное резина, которая сама по себе не несёт нагрузку, НО защищает прокладки от повреждения. Я, например, брал такую, чтобы с одной стороны (наружной) было 3-4 мм, а с другой (внутренней) — 1 мм. С внутренней стороны повреждений практически не предвидится, а лишняя толщина — лишний вес и не малый! Что касается прокладок — они ВСЕГДА одной толщины — 1мм., остальное от их количества!

По метражу: я брал 4 шт. с длиной 6.5 м, ширина-150мм, толщина-8мм, слойность-7. Вышло на 10 т.руб.

Начал варить раму будущего вездехода. Кто-то называет рамой, кто-то лодкой, кто-то остов, а автор именует эту конструкцию килем, так как вездеход больше предназначен для плавания.

Закругленный перед киля должен улучшить плавучие качество автосамоделки .

Было решено сделать вездеход без балансира, так как предназначен для поездок в зимнее время, дороги более гладкие, уменьшается вес конструкции, технически легче для исполнения.

Рама в сборе с опорными катками по обеим сторонам, колеса применены самые обыкновенные и распространенные с R 13 от ВАЗ, низ звезды приподнят от уровня пола на 350 мм, колесо диаметром 570 мм.

Подготовка траков для изготовления гусеницы.

Пластины для крепления.

Шаблон для сверления.

Готовые отверстия на транспортерных лентах для изготовления гусеницы.

Сверление отверстий по шаблону.

Сборка.

Картинка с сайта: rukami.top

Приспособление для сверления отверстий по резине по методу пробойника,но здесь не надо бить по пробойнику, оно зажимается в патрон дрели и резина режется, получаются очень хорошие отверстия и усилия нужно меньше.

Можно посмотреть на видео,как это делается.

Фото приспособления, зажатой в патрон дрели.

Фото приспособления для загибания прижимных пластин и гнутые пластины.

Гусеница одна готова.

Техника безопасности. Чтобы не больно было биться об концы трубы и не царапаться, лучше обезопасить себя, хотя бы перчатками.

Гусеница облегает звездочку,все траки соприкасаются с зубьями.

Вид спереди.

Механизм натяжения, сделан так что оба ленивца натягиваются одновременно, есть плюсы и минусы этого способа. Плюс самый большой-одинаковый натяг гусениц при условии,что гусеницы одинаковы во время изготовления и одинаково растянуты, простота в исполнении и надежнее крепление оси ленивца. При соблюдении данных условии прямолинейность езды обеспечен.

Минусы-плохая герметизация лодки, так как вал ленивца проходит внутри лодки, если слетела одна гусеница, то расслабляются обе стороны для того, чтобы одеть. Также, чтобы снять для ремонта в случае необходимости.

Пластины для крепления механизмов натяжения.

Укосины и усилители приварены.

Крепление моста.

Установка дисковых тормозов на мост от ВАЗ, за счет торможения ведущих колес будет происходить поворот вездехода во время езды.

Направляющие с внутренней стороны гусеницы, на верхнем сгибе по краям клыка продавлено на 9 мм, это при ширине пластины 40 мм, толщина стали-2.5 мм. это предел для пресса с усилием 10 тонн.

Направляющие, со сваренной внутри пластиной для крепления к тракам.

Приспособление для изготовления направляющих пластин с помощью пресса.

Так будет проходить направляющая по натяжному колесу.

Направляющая пластина задевает тормозной шланг от дисковых тормозов на звездочке, поэтому надо поменять тормозные шланги и ставить от «Нивы».

Зазоры между направляющими для прохождении гусеницы по звездочке гусеницы допустимы.

Все пластины нарублены и загнуты.

Гусеница-самая трудоемкая и трудозатратная часть вездехода.

Гусеница и звездочка должны взаимодействовать друг с другом без заедании на входе и на выходе со звезды. Проверка проведена.

Смотрите видео.

Установка двигателя.

Установка муфты сцепления и коробки перемены передач.

Установка кардана.

Вариатор на шкиву двигателя. Трансмиссия-пока только положительные результаты, каюровский вариатор работает с китайским мотором очень четко. Вначале проблемы были с отпусканием ремня на холостых, но после регулировки карба, все пришло в норму. Полностью отпускает примерно на 1000-1100 оборотах двигателя, схватывание примерно на 1500-1700 об. Полностью сжимается примерно на 2500-2800 об.

Не мог понять, почему на слух максимальные обороты меньше 3000 об., потом увидел болт ограничения газа завернут полностью, китайцы, видимо, закрутили для спокойной обкатки, также доделал рычаги управления.

Первый выезд состоялся. Первые впечатления отличные.

Все что я говорил про дифференциальный поворот, несовсем верно. Есть моменты о которых чуть позже. Вездеход получился пока достаточно легкий и верткий.

По гаражу руками катается в одного, разворачивается в 2 человека. На видео, поверхность укатанный снег, передача первая и треть газа, рычаги нажимаю одним пальцем, шума от звезд почти нет.

Закончил работу с органами управления (кулиса переключения передач и привод газа), а также сделал каркас защиты кардана. Сделал небольшой выезд. Сейчас все работает четко. Завтра все разберу под обварку лодки и покраску.

Разобрал вездеход для обварки и покраски.

Перевернул на спину.

Обварил дно,остались борта и можно покрасить.

Раскосы установлены.

Вал шкива внутри кожуха.

Обварил бока и покрасил.

Покрасил все внутри.

Редуктор снаружи с пробкой для заливки масла а дифференциал.

» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке самодельного гусеничного вездехода «Улан-3» Собрал данный вездеход умелец Александр Уланов из Свердловской области деревня Новая Ляля. Данный гусеничный вездеход собран полностью из узлов и агрегатов Отечественного производства, заимствованных у автомобилей и мотоциклов, единственное двигатель был куплен новый «Lifan» 22 л/с. собраны из транспортерной ленты, а в качестве траков использованы металлические уголки, гусеница соединяется между собой через металлическую петлю. В качестве опорных катков установлены колеса от ВАЗ. КПП от мотоцикла « «
Карданный вал от картофелекопалки с передаточным числом 1,25. Планетарный тормоз с передаточным числом 4 на дисковый тормоз. Вес машины составляет порядка 650 кг.

Ведущий мост.

Редуктор и планетарный механизм.

Установка двигателя на раму вездехода.

Между КПП и задним мостом будет установлена гибкая муфта.

Фрикцион собран из дисков сцепления мотоцикла «Урал» Крутящий момент передается за счет цепной передачи.

Корпус вездехода.

Приспособление для сгибания клыков ведущей звездочки.

Транспортерная лента.

Собирается гусеница, в качестве траков мастер использует уголок.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Вот такой замечательный гусеничный вездеход получился, на нем можно ездить на рыбалку,охоту, в лес-тайгу по грибы и ягоды. За счет герметичного корпуса-лодки он может плавать по воде. Так же обязательно посмотрите как устроен фрикцион сделанный из дисков сцепления мотоцикла «Урал» Приятного просмотра.

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

Тема внедорожного транспорта всегда пользовалась успехом у самодельщиков. Вездеходы самоделки появляются во всех уголках нашей страны, и очень сложно найти две одинаковые машины (скорее всего, просто невозможно). Хочется представить вашему вниманию небольшой обзор вездеходной техники, построенной умельцами самодельщиками, и разобрать основные моменты конструирования подобных образцов.

Самыми популярными схемами вездеходов можно назвать две: машины на пневматиках низкого давления и гусеничные вездеходы. Коротко остановимся на каждой из них.

Пневмоходы

Эта категория самодельных вездеходов появилась в 60-х годах прошлого века с изготовлением первых самоделок довольно оригинальной конструкции. Это были аппараты с компоновкой трицикла, но вместо переднего колеса на них устанавливали лыжу. Такая схема сохранилась и до наших дней, правда сейчас она используется гораздо реже.

Самодельный вездеход из мотоцикла

В наши дни популярны схемы с количеством колес от трех до шести (схемы 3х2, 4х4, 6х6).

Гусеничные машины

Схема вездехода на гусеницах имеет много приверженцев среди самодельщиков. Вездеходы, построенные по такому принципу, конструктивно сложнее чем колесные машины, соответственно затраты на их изготовление выше, но в эксплуатации они кое в чем превосходят пневматики.

Самодельный гусеничный вездеход

Вообще конечно нелогично сравнивать эти два класса вездеходов, потому что в каждой конкретной ситуации превосходство будет иметь та или иная схема (по моему мнению).

С чего начинаются вездеходы самоделки своими руками?

Прежде чем взяться за создание вездехода, самодеятельный конструктор должен выяснить для себя назначение будущей машины. На этом этапе уточняется предполагаемое количество мест, масса полезного груза, время года и условия эксплуатации.

После того как ответы на заданные выше вопросы получены, можно определиться с концепцией будущего самоходного аппарата. Только уяснив для себя общий замысел, следует переходить к вопросу выбора элементов вездехода.

На этом этапе определяется тип и модель двигателя, состав трансмиссии, конструкция и тип рамы, оборудование кабины и другие элементы. Наибольшее внимание необходимо уделить выбору формулы ходовой системы, если это гусеничный движитель – то какой именно, если колеса – сколько всего, сколько из них ведущих и сколько управляемых колес.

После анализа желаний и возможностей делается окончательный выбор в пользу той или иной схемы вездехода. Так проектируются вездеходы самоделки, и чертежи являются обязательным этапом этой деятельности.

Двигатели для самодельных вездеходов

Зачастую отсутствие достаточного объема финансов накладывает ограничения при выборе двигателя, поэтому весь выбор сводится к формуле “то, что есть под рукой”. А под рукой, как правило, оказываются двух – и четырехтактные мотоциклетные двигатели, реже присутствуют старенькие автомобильные силовые установки.

Если же ситуация со свободными деньгами позволяет выбирать двигатель не задумываясь о его цене, то можно рекомендовать такие варианты:

• Для вездеходов на пневматиках предпочтительнее применять мотоциклетные двигатели, при этом нужно стараться выбрать наиболее подходящий по мощности и условиям эксплуатации мотор. Будет очень хорошо, если мотор имеет систему принудительного охлаждения (воздушную или водяную), поскольку на вездеходе отсутствуют условия для нормального естественного охлаждения.
• Четырехтактные моторы имеют ряд преимуществ перед двухтактными собратьями, поэтому рекомендуется обращать свое внимание именно на них. В качестве примера можно привести оппозитные двигатели от ирбитских тяжелых мотоциклов.
• Автомобильные моторы хорошо подходят для установки на вездеходы самоделки на гусеницах. Такие двигатели обеспечивают достаточный крутящий момент, надежны в эксплуатации и имеют приемлемое соотношение цена/требуемые характеристики. Выбор типа двигателя, дизель или карбюраторный, дело конструктора. Обе схемы имеют свои плюсы и минусы. Так, например, дизель экономичнее, чем бензиновый двигатель, но не факт что в условиях сильных морозов будет легко обеспечить его стабильный запуск и работу без применения дополнительного оборудования (предпусковой подогреватель). (Хотя, это так же относится и к бензиновым моторам, но в меньшей мере)

Движители для вездеходов

Колеса для вездеходов на пневматиках изготавливаются силами умельцев по четырем основным принципам:

• На втулку крепятся 2 диска из листового металла с перемычками между ними, затем одевается камера и фиксируется отрезками транспортерной ленты. Дополнительно сверху камеры может одеваться протектор из другой камеры.
• На втулке закрепляется один диск, к нему крепятся перемычки, а к перемычкам привариваются или приклепываются боковые кольца.
• Схема аналогична предыдущей, но роль центрального диска выполняют спицы из листового металла или трубы.
• На втулке монтируются два диска наподобие дисков колеса от мотороллера (разъемное колесо).

Гусеничные вездеходы самоделки могут использовать гусеницы от промышленных образцов снегоходов и вездеходов (например, снегоход “Буран”), или же передвигаться на самодельных гусеницах.

Самодельные гусеницы

В подавляющем большинстве самодельная гусеница представляет собой отрезок транспортерной ленты, на котором закреплены грунтозацепы и вырезаны отверстия для зубьев ведущей звездочки. Есть и более совершенные конструкции гусениц, например с литыми в условиях домашней мастерской траками. Но это очень трудоемкое занятие.

В заключение хотелось бы остановиться на одном очень интересном экземпляре для тех, кому не нужен полноразмерный вездеход, а передвигаться по бездорожью надо. Например, доехать на легковой машине до охотничьего домика, вынуть это чудо из багажника и отправиться на охоту. Наверное, стоит приглядеться ближе к этой крохе и взять на заметку оригинальные технические решения, заложенные в ней. Как вы считаете?

Самодельные вездеходы на гусеницах:
схемы их постройки и основная компоновка – из Оки, Жигулей, Волги, мотоцикла и
подручных средств.
Правильные чертежи и особенности постройки своими руками,
чтобы машина получилась маневренной и проходимой, а изготовление заняло минимум
времени. Для того, чтобы собрать полноценный плавающий гусеничный вездеход у
себя в гараже понадобиться не так уж много – части старой машины, уголки и
трубы для рамы, сварочный аппарат, слесарные инструменты и энтузиазм.

Если вы хотите собрать вездеход на
базе УАЗа, Волги, Газели, ВАЗа, Москвича и других машин, то кузов от них
использовать не рекомендуется, да и даже от «Оки» он тяжеловат. Кузов удобен с
точки зрения комфорта, но у машины ухудшается проходимость, возрастает расход
топлива, а сделать ее плавучей будет очень сложно. Поэтому кузов целесообразно
варить самостоятельно из легкого листового металла, а вокруг сделать каркас
безопасности, чтобы врезавшись в дерево или перевернувшись не сломать себе шею.

Как сделать поворотный механизм и
рассчитать проходимость?

На самом деле все самодельные
вездеходы на гусеницах имеют простейшее устройство. Сзади стоит задний мост с
дифференциалом от заднеприводной машины – обычно от Жигулей. Ведущие катки
приводятся в движение через этот задний мост от двигателя через КПП. Повороты
же осуществляются при помощи раздельного торможения. То есть, нужно провести
два отдельных контура справа и слева.

Схема повортно-тормозного механизма в гусеничном вездеходе с колесом

Как сделать управление – тут уж
каждый решает сам. Можно из двух тормозных цилиндров и рукоятки соорудить
подобие управления как на тракторе или танке. Можно придумать педали, а
сцепление и газ перенести на руки. Вакуум для усилителя тормозов берется из
двигателя, либо на отдельный шкив вешается компрессор.

Самая простая схема постройки
гусеничного вездехода – это взять Жигули, поднять на раму, навесить на нее
дополнительные катки и гусеницы, сделать раздельное торможение. И все, будет
бегать.

Расчеты удельного давления на снег
достаточно простые. У лыжника оно равняется 200 грамм на см2. У очень хороших болотоходов
– около 60 грамм. То есть, нужно взять общую массу вездехода и площадь
гусеницы, от этого и плясать. .

Схема плавающего вездехода должна
подразумевать наличие резервуара с воздухом на раме, либо герметичные борта. Но
тут еще надо продумать остойчивость, для этого двигатель и тяжелые агрегаты
размещаются по центру вездехода.

Чертежи и схемы

Такую машину строить по чертежам
нет никакого смысла. Просто потому, что у каждого разные запросы, у всех свои
детали и набор исходного материала. У кого-то в гараже пылятся старые Жигули, а
кто-то будет ваять вездеход из старого мотоцикла «Урал». Самоделка она на то и
самоделка, что проектируется с нуля и строится из подручных средств.

Но есть несколько важных деталей,
которые стоит предусмотреть. Во-первых, рама и каркас должны быть прочными.

Жесткости автомобильного кузова в лесу даже много, его масса излишняя, но
столкновения с деревьями и перевороты никто не отменял.

Во-вторых, многие самодельные
вездеходы на гусеницах грешат высоким центром тяжести. Те же Жигули на
гусеницах откровенно опасны, поскольку любой склон или канава могут служить
причиной опрокидывания.

В-третьих, если на самодельном
вездеходе планируется ездить на зимнюю рыбалку, то должны быть предусмотрены
пути аварийного покидания авто. И это еще раз о том, что кузов от Оки или
легковушки может быть опасен для таких целей. Провалился в полынью, и уже не
вылезешь. В тех же ГТТ дверцы открываются чуть наверх, есть сверху люк для
покидания – это все не зря сделано.

Безопасность превыше всего. Кроме
того, стоит помнить о пожароопасности, не убирать глушитель, обязательно возить
с собой огнетушитель и так далее.

Как сделать самодельный вездеход на
гусеницах предельно дешево, безопасно и качественно? Нужно просто иметь
инструмент и место для постройки, а стоимость частей и металла, учитывая
доступность б/у Жигулей или ОК, можно даже особо не брать во внимание.

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

В северных районах нашей страны легко передвигаться по бездорожью на машине с повышенной проходимостью. Что в таких случаях, может предложить современная промышленность? Где найти недорогой, экономичный, небольшой вездеход? К сожалению подобные образцы сейчас не продаются. Поэтому сегодня расскажем как сделать вездеход из мотоблока, исходя из своих возможностей и потребностей. На сегодняшний день популярностью пользуются два вида самодельных вездеходов — механизмы использующие пневматику низкого давления и гусеничные агрегаты.

Как сделать вездеход из мотоблока описание и фото

Перед тем, как сделать вездеход из мотоблока, нужно решить какой тип вездехода необходим, исходя из своих потребностей. Если же с гусеничными механизмами отсутствует опыт работы, рекомендуем начинать с обычного пневматика.

Дальше нужно определить условия эксплуатации, вместимость и грузоподъемность вездехода. После этого переходим к созданию эскизов конструкции вездехода. Для этого намечаем расположение всех агрегатов и узлов будущей машины.

Для создания вездехода нельзя использовать любой двигатель. На нем обязательно должно быть принудительное охлаждение. Для этого прекрасно подойдут двигатели от мотоблоков с воздушным или водяным охлаждением. Кроме этого у двигателя должен быть большой запас мощности, чтобы у вездехода была возможность передвигаться в любых условиях.

Для расчета максимальной мощности используется формула: nдв.макс.=10-3Nуд.mп, где максимальная мощность — nдв.макс., удельная мощность на тонну веса — Nуд, ее пределы устанавливаются от 20 л.с. до 35 л.с.

Если собираетесь использовать вездеход в течении всего года, желательно выбрать четырехтактный мотор. Они стабильнее работают и легче запускаются при минусовых температурах.

Какой тип двигателя выбирать на вездеход — дизельный или бензиновый?

Для использования в вездеходах хорошо зарекомендовали себя двигатели отечественного производства: М-67 от мотоциклов и автомобильные двигатели семейства «Заз». Также часто встречаются двигатели, у которых за основу взяты тракторные пускачи. В последнее время широкое распространение получили самодельные вездеходы из мотоблоков. Это связано с тем, что на рынках появилось много недорогих китайских мотоблоков с двигателями достаточной мощности. Такие моторы показали свою надежность и неприхотливость по довольно низкой цене.

Для создания ходовой части желательно использовать независимую подвеску колес. Несмотря на более сложную технологию, они предоставляют более комфортные условия для водителя и пассажиров. Можно добиться превосходного результата используя их вместе с колесами из пневматики низкого давления.

При изготовлении рамы используют два вида конструкции: пространственную и плоскую. Также для гусеничных машин — цельную, для колесных машин — сочлененную. Можно использовать сочлененную конструкцию рамы для гусеничного вездехода, что даст большую почву для развития конструкторской мысли.

Однако большая сложность сочлененной рамы мало применяется для создания вездеходов своими руками. Для того, чтобы изготовить раму для вездехода, понадобятся уголки, швеллеры и трубы разных размеров и сечений.

Как сделать вездеход своими руками из мотоблока

Как сделать вездеход своими руками из мотоблока рассмотрим на примере легкого вездехода, который называется каракат или просто пневматик. Его оснащают большими камерами, что повышает проходимость в условиях сильного бездорожья. С точки зрения конструкции такие легкие вездеходы, сделанные своими руками очень просты в изготовлении, поскольку не имеют сложную техническую базу. Благодаря этому они получили признание у многих домашних умельцев.

Как сделать вездеход своими руками из мотоблока и обрести неприхотливого и надежного помощника в хозяйстве? Для этого выделим главные этапы в создании конструкции чудо-вездехода.

• Этап 1. Выбираем основу для будущего вездехода. Возможно использование рамы от мотоцикла ИЖ или УРАЛ и любых других деталей, которые есть под рукой. Большей маневренностью обладает вездеход из ИЖа, поэтому он более востребован при пересечении неровных местностей — склоны и овраги.
• Этап 2. Изготавливаем задний мост и подвеску. Для этого соединяем между собой используемые лонжероны подкосом, специальной стойкой и рулевой втулкой. В результате получаем независимую переднюю и заднюю подвески. Такую подвеску очень важно выполнять для всех типов легких вездеходов. При прохождении неровной местности именно она будет обеспечивать самоходу мягкость и маневренность.

• Этап 3. Прикрепляем колеса. Все типы легких вездеходов оснащаются камерами от грузовых автомобилей. Крепление камеры к подвеске происходит за счет металлической ступицы. На ней установлены крепкие ленты, которые оплетают колесо поперек. Используются камеры низкого давления от Уралов, КамАЗов и их прицепов. Благодаря этому достигается легкость рулевого управления, что увеличивает безопасность передвижения на таком вездеходе.
• Этап 4. Устанавливаем двигатель и дополнительные системы. После установки на каркас вездехода подвески с колесами, устанавливаем двигатель мотоблока. Вместе с тем подключаем все сопутствующие системы: тормоза, сцепление, выброс отработанных газов. Когда завершили сборку, проводим тестирование вездехода. Если во время тестирования не нашлось никаких отклонений можно переходить к полноценной эксплуатации.

Использование самодельного вездехода

Также давайте рассмотрим возможности использования легкого вездехода. Обычно в народе легкие вездеходы называют пневматиками, из-за установленных колес низкого давления. Эти машины просто незаменимы в условиях грязи, болотистых местностей, русел рек. Они обладают хорошей плавучестью и легко форсируют небольшие водные преграды.

Также пневматики используются для поездок на охоту или рыбалку, когда надо преодолеть большое расстояние. Обычно такой вездеход способен развивать скорость до 75 км/ч. В условиях отсутствия дорог это вполне достаточно.

Как сделать вездеход из мотоблока видео подборка

Похожие Записи:

Картинка с сайта: rukami.top

Как сделать вездеход своими руками

Представляем Вашему вниманию, очередной самодельный гусеничный вездеход, сделанный Михаилом из г. Вышний Волочек, Тверской области. Умелец уже изготовил один вездеход на гусеничном ходу, рассмотрим ещё одну его самоделку.

На вездеход, будут установлены запчасти от ВАЗа: двигатель (объёмом 1.5 л), КПП, задний мост, полуоси, колёса и пр.

Первым делом, рассчитал примерную скорость вездехода на всех передачах КПП.

Картинка с сайта: rukami.top

Из профильной трубы и арматуры, изготовил траки для гусениц.

Картинка с сайта: rukami.top

Сделал гусеницы для вездехода из транспортёрной ленты.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Примерка рамы и осей.

Картинка с сайта: rukami.top

Сделаны ведущие звёзды для гусениц и установлены на задний мост от жигулей.

Картинка с сайта: rukami.top

Кузов обварен листовым металлом, полностью герметичен по типу лодки.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Делаем тормоза, установка суппорта на мост классики.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Установлен двигатель от ВАЗ классика.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Кузов обварен листовым металлом.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Первые испытания гусеничного вездехода на болоте.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Приварил фаркоп под разные виды сцепок.

Картинка с сайта: rukami.top

Заключительный этап: покраска.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Видео «поездка на гусеничном вездеходе по болоту»

Видео «поездка на вездеходе по лесу»

Автор самоделки: Михаил. Вышний Волочек, Тверская область.

Обновлено: 13.02.2022

Как сделать гусеничный вездеход из ВАЗа своими руками?

Любители самодельного транспорта постоянно изыскивают все новые и новые варианты переделки привычных вроде бы машин. Однако им важно не просто ориентироваться на свою фантазию, но и учитывать опыт тех, кто уже прошел по тому же пути. Пора разобраться, к примеру, как сделать гусеничный вездеход из ВАЗа своими руками с минимальной сложностью в кратчайший срок.

Инструменты и материалы

Главной составной частью транспортного средства является прочный водонепроницаемый кузов. Изготовить вездеход можно с использованием профильных стальных труб сечениями:

Разумеется, чем больше нагрузка на отдельный элемент, тем больше должно быть сечение используемой трубы. Рекомендуемая толщина листового металла — не менее 0,125 см. Брать очень толстые листы не рекомендуется, потому что они существенно утяжелят конструкцию и увеличат расход горючего.

Для самодельного вездехода можно применять моторы воздушного охлаждения. Мощность их может составлять 15—20 л. с., и это очень приличный показатель, позволяющий двигаться с высокой скоростью.

Впрочем, самые крупные гусеничные вездеходы иногда оснащаются двигателями с базового автомобиля, что поможет перемещать значительные грузы, не теряя темпа движения.

В более простом варианте с исходной машины берут коробки передач и мосты. Что касается инструментов, то предсказуемо понадобятся:

сварочные аппараты (электрические с подходящими электродами в комплекте, но можно и газовые);

гаечные и разводные ключи;

Изготовление

Чтобы получить гусеничный вездеход из ВАЗа своими руками, стоит прежде всего тщательно подобрать чертежи. На иллюстрации ниже приведена самая общая концептуальная схема ТС «Тазик-1». Расстояние между центрами крайних внутригусеничных колес составляет от 208 до 213 см.

Вот так будет выглядеть самодельный вездеход на базе автомобиля «Ока» с общей длиной 3,3 м и высотой гусеницы 0,542 м.

А вот это подробный чертеж вездехода с коробкой от ВАЗ 2108.

Классическая и уже основательно проверенная на практике схема – «Тазик-1». Подразумевается, что двигатель и КПП будут установлены в лодку.

Коленвал протачивают под подшипник исходного вала (потребуется люнет). Дополнительно ставят переходник для подшипника выжимного типа. На моторный маховик нанизывают венец, снятый с «восьмерки»; классический стартер присоединяют посредством проставки, а понижение скоростей обеспечивает раздаточный узел от «Тойоты».

Сделать ли полный привод в вездеходе или воспользоваться другими решениями — зависит от самих создателей техники. У переднеприводной схемы есть преимущество — нос при движении не будет задираться. К тому же меньше опасность «козления» на дороге. В заднеприводном исполнении транспортное средство не будет «нырять» в грязь, однако нагрузка на звезду вырастает очень сильно. Что касается той самой полноприводной системы в вездеходах на базе ВАЗ, то она:

обеспечивает большую проходимость, чем в другом транспорте на гусеницах;

позволяет сделать более прочный кузов;

сложнее в эксплуатации;

повышает расход горючего (по крайней мере, три последних свойства указывают эксперты по автомобилям).

Рекомендации

В некоторых случаях кузов машины не меняют. Однако придется поставить ободранные колеса большого диаметра, например от сельхозтехники.

На старых покрышках прорезают свежий протектор, чтобы улучшить проходимость и облегчить транспортное средство.

Установка 2-х жигулевских КПП вместо одной поможет сократить обороты и поднять усилие тяги. В качестве резины можно брать обычную транспортерную ленту подходящих габаритов.

Вот еще несколько советов:

гусеничный движитель можно получить добавлением к ленте цепи втулочно-роликового типа;

ленту по краям прошивают леской с отступом 1 см (чтобы дольше служила);

альтернативный вариант — гусеница из покрышек от грузовика (а вот легковые покрышки использовать не рекомендуется);

особое внимание стоит уделить конструированию органов управления;

дизельный мотор экономичнее карбюраторного, но хуже запускается в холодные дни.

Каке сделать вездеход своими руками из автомобиля ВАЗ 2107, смотрите далее.

Рассмотрим что понадобилось?

Материалы

Инструменты

1. сварочный аппарат
2. болгарка
3. дрель
4. набор гаечных ключей
5. станок для опрессовки таков

Пошаговая инструкция по сборке гусеничного вездехода своими руками.

Алексей Калинин из Ханты-Мансийска ездит на своем вездеходе на рыбалку и охоту, а так же иногда берет с собой детей, чтоб покатать, детям очень нравиться)
А вот Алексей с трофеями после удачной охоты.
А теперь к самому вездеходу. Двигатель и КПП установлены в лодке.
Дабы поменять направление вращения редуктор был перевернут. Установлены органы управления вездеходом.
Габариты 2800х1700 см.

Раздаточная коробка от Тайоты установлена для понижения.
Дисковые тормоза от ВАЗ 2108
Ведущая звездочка сделана из диска R-13 Расстояние между клыками у основания равно 155 мм, высота 70 мм, наклон клыка 110 градусов, расстояние между траками 90 мм.

Ступица от ВАЗ 2108

Гусеницы сделаны из транспортерной ленты и профтрубы 20х40 с толщиной стенки 2 мм. ширина ленты 13 мм с 5 слоями корда.
Клыки изготавливаются из металла 2 мм при помощи пресс-формы.
А вот и сам пресс.
Покатушки по снегу

В ходе обкатки автор решил усовершенствовать ведущую звездочку и были изготовлены зубья из ПНД (полиэтилен низкого давления)

Вот такой замечательный вездеход получился у автора.

Гусеничные вездеходы своими руками

Подборка разнообразных плавающих и сухопутных самоделок, включая аппараты с сочленённой компоновкой. Фото, описания конструкций, чертежи и инструкции для тех кто решил сделать самодельный вездеход на гусеницах своими руками. Примеры удачного использования для самостоятельной постройки запчастей, узлов и агрегатов от мототехники, сельхозтехники и автомобилей.

Разнообразные конструкции самодельных аппаратов

Одним из преимуществ Гусеничного Движителя — есть высокая проходимость, не всегда доступная для колёсной техники.

Самодельный вездеход на гусеницах

Самоделка на базе Жигулей

Двигатель, кпп, приборка, радиатор, мост для изготовления вездехода взяты с копейки, ступицы с частями балок — от девятки. Также были использованы другие автомобильные запчасти и узлы.

Мотовездеход на гусеницах из мотоцикла

Удачная конструкция вездехода-самоделки, построенной с использованием узлов, агрегатов и запасных частей от отечественного тяжёлого мотоцикла «Днепр». Качественно изготовленный своими руками.

Плавающий гусеничник своими руками

Самодельный гусеничная амфибия. Для того, чтобы сделать плавающее транспортное средство на гусеничном ходу своими руками за основу кузова в самом простом варианте берется так называемое корыто, которое чаще всего варится из листового металла.

Гусеничный небольшой вездеход

Конструкция компактного многоместного агрегата на широких траках, находящегося в доработке. Изначально расчитан на четырех человек. Будет доделан кузов. Хорошо преодолевает такие препядствия, как грязь .

ВАЗ 2109 на гусеницах

Конструкция самодельного гусеничного вездехода основана на использовании кузова переднеприводного автомобиля Ваз, также взят и двигатель от этого авто. Управление тракторного типа — выполняется рычагами.

Гусеничный вездеход Кузиванова Е. В.

Данный вездеход способен передвигаться не только по суше, лесам и полям, но и по воде, рекам и озерам. Кузов имеет вид герметичного короба, что обеспечивает полноценную плавучесть. В воде роль движителя выполняют гусеницы со специально приспособленными грунтозацепами.

Постройка гусеничного самодельного вездехода

Процесс самостоятельной постройки вездехода на гусеницах с передними ведущими звёздочками. Этап создания рамы с многокатковой подвеской и трансмиссией. В данной конструкции в качестве основных узлов и агрегатов используются элементы трансмиссии классики Ваз (коробка переключения передач и ведущий мост).

Минивездеход «очумелыми» руками

Совсем небольшой (практически детский) вездеход-танкетка. Не самая простая схема (с учётом небольших размеров аппарата) для самостоятельного изготовления — с одним двигателем и оригинальным устройством поворота.

Видео с гусеничными самодельными вездеходами

Чертежи самодельных вездеходов для постройки своими руками

Подборка схем и чертежей гусеничных, колесных и аэромобильных самоделок, которые могут пригодиться при самостоятельном конструировании и постройке. Обзор различных компоновок и конструкций транспортных средств для использования на бездорожье, а также применяемых агрегатов и узлов самодельного вездехода.

Самодельный гусеничный вездеход

Во многих селах, а тем более в отдаленных районах, чтобы добраться до нужных участков, требуется наличие специальной техники. Хуже всего обстоит ситуация в дождливые либо морозные времена года. Чтобы повысить собственную мобильность, многие жители таких населенных пунктов предпочитают создавать вездеход гусеничный своими руками. Это обусловлено отдаленностью от крупных городов и дороговизной заводских моделей.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Картинка с сайта: rukami.top

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Картинка с сайта: rukami.top

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Гусеничный Вездеход своими руками

Это первый мой опыт постройки гусеничной техники.

Картинка с сайта: rukami.top

Агрегаты для постройки использовал : ДВС Лифан 18,5;Вариатор сафари — тайга: МКПП Тайота Витс; Мост дохатцу териус, порвал; заменил на поджеро ИО; суппорта 4 по 2 на сторону; колеса R15; гусеницы 500мм; ширина вездехода 190; вес 800. Трансмиссия устроила следующим оброзом, Двс установлен спереди под ним снизу коробка виц в коробке заварен дифференциал и один привод идёт на подвесной подшипник, от него кардан на мост поджеро ио, мост сзади понижение моста 4,75. Поворот осуществляется зачёт дифференциала, на каждый борт по 2 суппорта. Гусеницы делали из транспортной ленты, траки из уголка 25*25, лодка варилась с метала, 2мм крылья 1,5 бока 0,8. Будет установлен тент.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

©

Хороший жгучий секс без обязательств,звоните пишите кому буду полезен.Можно ананимно.991 270 04 90

Хочу провести незабываемо пошлую ночь,готов к експерементам,без обязательств 991 270 04 90

Готов встретится и провести незабываемую ночь,кто хочет пишите,звоните 991 270 04 90 не пожалеете.

Готов. Звоните 991 270 04 90

Ищу девушку для секса красноярск 89333346507

Надоела эта скрытая реклама Only fans. Расчет на Российских лохушек? Тогда где те кто зарабатывает 1,8 миллиона долларов в год.

Т-90 ранних модификаций оснащены четырёхтактным V-образным 12-цилиндровым многотопливным дизельным двигателем модели В-84МС жидкостного охлаждения с непосредственным впрыском топлива и приводным центробежным нагнетателем. В-84МС развивает максимальную мощность в 840 л. с. при 2000 об/мин.

На Т-90 поздних выпусков, Т-90А/С, устанавливается двигатель модели В-92С2, представляющий собой модернизированный В-84 и отличающийся от него установкой турбонагнетателя (2x) и улучшенной конструкцией, что позволило повысить развиваемую двигателем мощность до 1000 л. с. при 2000 об/мин.

Это ей дед пизданул, чтоб не чпвкала.

частушка из ссср:
Сверху молот — Снизу серп
это наш советский герб.
Хочешь-жни, а хочешь-куй
всё равно получишь х..й

частушка из ссср:
Сверху молот — Снизу серп
это наш советский герб.
Хочешь-жни, а хочешь-куй
всё равно получишь х..й

Развлекательный, юмористический портал рунета! Ежедневно мы публикуем самые смешные подборки фотографий, приколов, мемов и конечно же девушек! Весь юмор и прочие посты, не носят оскарбительного характера, а публикуется с целью поднятия настроения и саморазвития! Плох тот юморист, который не может посмеяться над собой.

Контент сайта «18+», не нарушающий законодательство РФ. Все материалы взяты из открытых источников и социальных сетей, принадлежат их авторам.

СНЕГОБОЛОТОХОД «ВАРВАР»

Картинка с сайта: rukami.top

Основные размеры гусеничного вездехода «Варвар»

Картинка с сайта: rukami.top

Органы управлении вездеходом (а, б, в):

Картинка с сайта: rukami.top

Кокпит с диванным сиденьем

Картинка с сайта: rukami.top

Приводное переднее зубчатое колесо гусеницы с зубьями из ПНД

Картинка с сайта: rukami.top

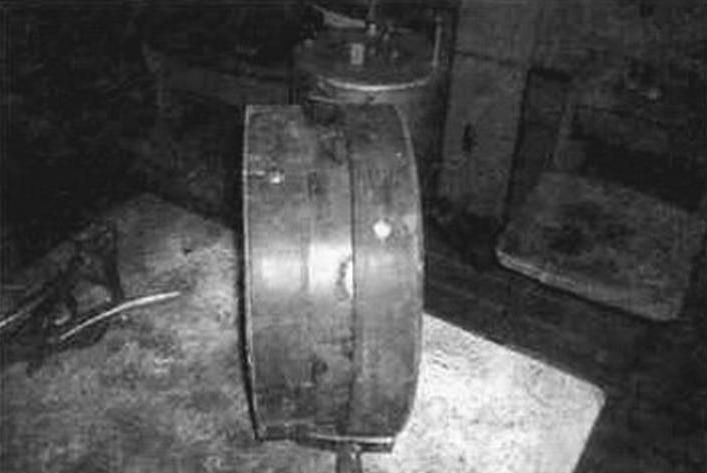

Натяжной каток с бандажом из двух полос транспортерной ленты

Картинка с сайта: rukami.top

Опорный каток (каток через кронштейны жестко прикреплен к балке)

Картинка с сайта: rukami.top

Кинематическая схема трансмиссии вездехода:

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Шасси вездехода:

Картинка с сайта: rukami.top

Передний мост (от автомобиля ВА3-2101) с бор юными фрикционами (тормозными дисками и механизмами от передних колес «жигулей»)

Картинка с сайта: rukami.top

Изготовление гусеницы из транспортерной ленты в кондукторе

Картинка с сайта: rukami.top

Траки гусеницы с приваренными боковыми ограничителями (дужками)

Картинка с сайта: rukami.top

Вездеход сохраняет работоспособность и может эксплуатироваться при температуре окружающей среды от -30 до +35 °С и относительной влажности воздуха 90 % и использоваться для движения по бездорожью средней сложности:

Вездеход может буксировать прицеп с грузом общей массой до 300 кг и двигаться по снежной целине с покровом до 50 см, преодолевать вплавь водные преграды. Не желательна эксплуатация с нарушением развесовки по посадочным и грузовым местам.

Гусеничный вездеход своими руками

Изобретением и созданием различных транспортных средств 67-летний житель города Топки Иван Сардаев занялся почти 20 лет назад.
В 1993 году он вместе с женой, дочерью и сыном вернулся из Воркуты в город своего детства и за четыре месяца построил дом. Он получился большой, просторный, площадью 150 квадратов.

— Ну вот, годика через четыре после того, как мы переехали и обустроились, надоело мне зимой после пурги снег убирать: лопатой поработаешь, руки-то и устают. Хочешь не хочешь, поневоле начинаешь соображать головой, — смеется пенсионер.

Снегоуборочная техника Ивана Сардаева.

Вначале были самокаты

Иван Васильевич признается: техникой был увлечен с детства. Еще будучи ребенком, он собирал самокаты то на подшипниках, то с колесиками от детской коляски. Но именно в далеком 1997 году снегоуборочная машина-трицикл стала его первым полноценным изобретением. Она была необычной — два колеса у нее находились спереди, а одно — управляемое — позади. Как сейчас вспоминает изобретатель, машина была слабенькой — ей только и можно было снег на дорожках разгребать. Ее он решил усовершенствовать и собрал модель чуть посложнее, потом другую. А затем так втянулся в процесс, что начал создавать уже снегоуборщики с ковшами и шнекороторные машины.

Самый первый снегоуборщик топкинца был трехколесным.

В 2007 году в журнале «Моделист-конструктор» Иван Сардаев даже опубликовал статью о трех своих моделях, а спустя еще два года — об охранной системе. Ее он придумал и смонтировал в своем доме, при необходимости она передает ему сигнал на мобильный телефон.

Несколько ковшовых снегоуборщиков, пара шнекороторных машин и пара снегоходов на пневматике — вот неполный список передвижной техники, которую собрал Иван Васильевич до 2013 года. И все это в свободное от работы время — несмотря на возраст, он по-прежнему чинит людям телевизоры. А четыре года назад сын подарил ему компьютер, и когда пенсионер освоил интернет — появились и новые идеи. Одной из последних и стала мысль сделать своими руками вездеход на гусеничном ходе.

А крыша — от «Москвича»

К воплощению замысла он приступил в 2015 году, и на создание необычной машины у Ивана Сардаева ушло полтора года. Большая часть деталей в вездеходе С-10, такое название дал своему детищу изобретатель — от «Жигулей» различной модели. Задний мост, мотор и коробка передач — от «классики», катки в гусеницах — колеса от одиннадцатой модели ВАЗа. Многие детали собирались по соседям, которые, к слову, восхищаются золотыми руками мастера, или подбирались на авторазборах и пунктах приема металла. Крыша вездехода — от «Москвича», а вот гусеницы полностью до последней детали пришлось продумывать и собирать самому. Для них изобретатель даже был вынужден купить транспортерную ленту в магазине.
Снегоход на пневматике — еще одна машина, собранная руками телемастера из Топок.

В общей сложности на те или иные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей.

— Больше всего пришлось повозиться с гусеницами, — признается пенсионер. — Это была очень кропотливая работа, которая потребовала особой тщательности. Ведь там что не так согнешь, чуть промахнешься и все, либо зубья будут цепляться, либо лента съезжать, и в обоих случаях машина не поедет.

Так вездеход выглядел летом 2016 года.

В настоящее время топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35 — 40 километров в час, а по снежной целине скорость снижается примерно в два раза. К слову, вместо руля у него — два рычага управления, как у трактора, а еще водителю и пассажиру — вездеход двухместный — всегда тепло, салон отапливается двумя печками.

Пока дальше двора и улицы, где находится его дом, Иван Сардаев на своем изобретении не ездит. Но в будущем, после того как машина пройдет испытания и в другое время года, надеется его зарегистрировать, как и положено. А вот продавать создатель его не хочет, даже за 350 тысяч рублей, в которые оценили подобную технику на одном из сайтов. Такой вездеход нужен самому.
Гусеничный вездеход С-10 кузбасского пенсионера. Над вездеходом Иван Сардаев трудился полтора года Двигатель ВАЗ-2103, кабина — верх кабины Москвич-2140.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Самодельные вездеходы из ВАЗа: гусеничные и колесные на шинах низкого давления

В состав типового набора для сборки снегоболотохода Охотец входят:

• боковые элементы с крыльями;
• днище с усилителями конструкции;
• кормовой и лобовой листы обшивки;
• верхние панели и элементы защиты кузова;
• комплект для самостоятельного изготовления гусеничных лент;
• бензиновый двигатель Lifan, оборудованный электрическим стартером;
• муфта сцепления центробежного типа;
• промежуточный вал с ведомым шкивом;
• приводные ремни и цепи;
• опорные элементы с подшипниками;
• чертежи и инструкция по сборке;
• упаковочный лист и список деталей, которые необходимо докупить для сборки.

Картинка с сайта: rukami.top

Конструкция и принцип работы

Внутри стального корпуса установлены усилители, на которых крепятся агрегаты трансмиссии и двигатель. Крутящий момент передается с помощью ременного сцепления на ведомую звездочку, связанную роликовой цепью с механической коробкой передач от автомобилей ВАЗ. Трансмиссия соединена с ведущим мостом карданной передачей, на ведущих колесах есть выступы, входящие в зацепление с соответствующими выемками в гусенице. Резиновая лента имеет металлические усилители, продлевающие срок эксплуатации узла.

Двигатель оборудован карбюратором, топливо подается из бака самотеком, пуск осуществляется стартером (установлен не на всех вездеходах) или вручную.

Передаточные числа трансмиссии позволяют начать движение на 4-й скорости без риска остановки мотора. Натяжение гусеницы регулируется давлением в пневматических шинах опорных катков, покрышки одновременно снижают уровень вибраций при движении по пересеченной местности. Вездеход является плавающим (при условии герметичной сварки), ход на воде обеспечивается вращением гусеничных лент.

Машина оборудована гидравлическими тормозными механизмами дискового типа, позаимствованными от автомобиля ВАЗ-2108. Остановка осуществляется нажатием на педаль, жидкость подается к суппортам по гибким магистралям. В конструкции заднего моста используется стандартный дифференциал, по заказу устанавливается механизм принудительной блокировки, улучшающий проходимость на слабом грунте.

Картинка с сайта: rukami.top

Отдельно о поворотном механизме

Вездеход Охотец поворачивает за счет использования в конструкции трансмиссии дифференциала, который тормозится 2 рычагами, установленными возле места водителя.

Степень замедления ленты зависит от интенсивности воздействия на органы управления.

При полном торможении гусеницы на одном борту мотовездеход разворачивается на месте.

Плюсы двигателя Lifan

Основные преимущества силового агрегата:

• 4-тактная система газораспределения предусматривает заправку бака чистым бензином;
• для охлаждения цилиндра применяется вентилятор, направляющий поток воздуха на ребра;
• электронный блок зажигания упрощает процедуру запуска;
• электрический стартер продублирован ручным приводом;
• для снижения усилия при прокрутке коленчатого вала установлен кран декомпрессора;
• сниженный вес и габариты;
• высокая мощность и способность работать на бензине с октановым числом от 92 единиц.

Картинка с сайта: rukami.top

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Картинка с сайта: rukami.top

Вездеход обладает прекрасной проходимостью по заболоченной местности

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Обязательно почитайте: Технические характеристики болотохода Витязь ДТ-30

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Картинка с сайта: rukami.top

Чертеж вездехода

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Обязательно почитайте: Вездеход ГАЗ 34039

Преимущества и недостатки

Основные преимущества конструкции:

• имеет простое устройство;
• низкое удельное давление на грунт обеспечивает повышенную проходимость;
• в конструкции используются узлы от серийной автомобильной техники, что упрощает поиск запасных частей и ремонт;
• предусмотрена возможность работы с оригинальным прицепом на гусеницах;
• корпус при качественной сборке не пропускает воду;
• возможен заказ гусеничных лент с увеличенной шириной звена.

• для сборки кита потребуется приобрести дополнительные узлы;
• необходимо крепить груз при перевозке подручными средствами;
• при движении по бездорожью возможны обрывы тормозных шлангов;
• не предусмотрен штатный счетчик моточасов.

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Картинка с сайта: rukami.top

Гусеничный вездеход из “Запорожца”

Посмотрите товары для изобретателей. Ссылка на магазин.

Картинка с сайта: rukami.top

Корпус вездехода остался от ЗАЗ-368. Коробка передач, ДВС и мост установлены от советских автомобилей семейства ВАЗ. Довольно бодренький вездеход.

Картинка с сайта: rukami.top

Электроника для самоделок вкитайском магазине.

Картинка с сайта: rukami.top

Модификации вездехода

Производитель предлагает несколько моделей техники, которые отличаются размерами и дополнительным оснащением. Базовым является вариант Классик с 6 опорными катками, оборудованный мотором мощностью 15 л. с., на других модификациях может устанавливаться до 8 колес.

Техника имеет грузоподъемность до 300 кг (на воде), на грунте вездеход способен перевозить груз весом на 100-150 кг больше.

Основные характеристики машин производителя Охотец приведены в таблице.

Пошаговая инструкция

Для сборки машины потребуется подготовить набор инструмента (рекомендации приведены в заводской инструкции) и расчистить площадку, на которой будет осуществляться монтаж. Поскольку кузов сваривается из стального листа толщиной 2 мм, нужно подвести электрическое питание к месту работ. Следует предусмотреть оборудование для нанесения слоя грунта и краски: в помещении не должны находиться автомобили и прочие изделия, поскольку брызги краски нанесут ущерб внешним элементам отделки.

Чертежи для сборки своими руками

Производитель комплектует каждый набор документацией с описанием последовательности действий при сборке. При этом в инструкциях отсутствуют линейные размеры деталей, мастерская только дает советы по расчету габаритов узлов. Следует учитывать, что каждый вездеход Охотец имеет собственные очертания и габариты. Пользователь может самостоятельно изготовить эскизы или чертежи, основываясь на рассчитанных габаритах элементов конструкции.

Картинка с сайта: rukami.top

Необходимые материалы и инструменты

Минимальный набор инструментов и приспособлений для сборки:

• сварочный полуавтомат;
• рулетка и угольник;
• отрезная машинка для получения заготовок и зачистки кромок;
• сверлильный станок;
• дрель и набор сверл по металлу;
• гаечные ключи.

Процесс сборки вездехода

Приблизительный алгоритм сборки:

1. Распаковать набор и проверить комплектность, приобрести дополнительные узлы и крепления.
2. Приварить к основанию ребра усиления и направляющие для установки агрегатов, а затем собрать нижнюю ванну.
3. Проварить стыки металлических панелей, что обеспечит герметичность корпуса и позволит преодолевать водные преграды.
4. Обезжирить поверхности и покрыть металл слоем грунта, устойчивого к механическим воздействиям и влиянию нефтепродуктов.
5. Собрать стальное основание для монтажа двигателя, предусмотреть резиновые демпферы опор, снижающие уровень вибраций, передаваемых на корпус вездехода.
6. Установить двигатель и коробку, подгоняя точки крепления агрегатов. Не допускаются смещения шкивов относительно друг друга — при ошибочном позиционировании возрастают нагрузки на ременную и цепную передачи.
7. Закрепить тормозные суппорты и диски на полуосях заднего моста (с помощью самодельных или заводских переходных планок).
8. Установить мост на основание и подключить карданный вал. В приводе предусмотрена подвижная муфта, компенсирующая ошибки при расчете положения узлов.
9. Смонтировать электрическую проводку с блоком предохранителей и установить аккумулятор (в случае использования электрического стартера). Схема разводки кабелей зависит от количества и мест установки дополнительного оборудования (например, фар головного света или плафонов подсветки пассажирского отсека).
10. Установить педали и рычаги управления, а также курок газа, связанный с дроссельной заслонкой карбюратора. Настройку натяжения соединительного троса произвести после первого пробного выезда.
11. Вывести дополнительный трубопровод с краном, позволяющий облегчить процедуру замены масла в картере мотора. Заявленный производителем Lifan ресурс двигателя составляет до 1000 моточасов только при условии своевременного обслуживания силовой установки.
12. Собрать гусеницу, которая состоит из параллельных резиновых лент и металлических скоб, увеличивающих коэффициент сцепления с грунтом. Для сверления отверстий рекомендуется использовать станок, позволяющий увеличить производительность и повысить качество изготовления. При сверлении дрелью возрастает риск поломки сверла.
13. Установить в салоне направляющие для крепления сиденья (например, от легкового автомобиля, производитель предлагает кресла с обшивкой, не впитывающей воду).
14. Смонтировать самодельный или готовый топливный бак, емкость резервуара зависит от плотности компоновки агрегатов в корпусе.
15. Окрасить внешние поверхности несколькими слоями эмали с промежуточной сушкой.

В конструкции вездехода могут использоваться дополнительные узлы, изготовленные по аналогии с техникой других мастерских (например, из Вологодской области). Перед местом водителя ставится рама с ветровым стеклом, встречаются конструкции с электрическим обогревом и стеклоочистителем. Над местом водителя и грузовой платформой монтируется трубчатый каркас для брезентового тента. После сборки осуществляется пробный выезд, после которого производится регулировка узлов.

Пошаговая инструкция по сборке своими руками

Перед началом сборки следует разработать чертежи рамы машины. В документации указываются точки крепления к кузову и места для установки кронштейнов рессор подвески. На колесной технике рулевой механизм выводится на раму, для соединения с колонкой применяется карданный вал. Для постройки вездехода потребуется швеллер и дополнительные агрегаты от машин с системой полного привода (например, раздаточный редуктор и ведущие мосты).

Читайте также:

• Bmw x3 где собирают
• Ремонт системы охлаждения тойота
• Мазда мпв подкапотное пространство
• Нет прогревочных оборотов приора
• Как улучшить управление ваз 2107

Во многих селах, а тем более в отдаленных районах, чтобы добраться до нужных участков, требуется наличие специальной техники. Хуже всего обстоит ситуация в дождливые либо морозные времена года. Чтобы повысить собственную мобильность, многие жители таких населенных пунктов предпочитают создавать вездеход гусеничный своими руками. Это обусловлено отдаленностью от крупных городов и дороговизной заводских моделей.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Картинка с сайта: rukami.top

Вездеход обладает прекрасной проходимостью по заболоченной местности

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Картинка с сайта: rukami.top

Чертеж вездехода

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и  вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Картинка с сайта: rukami.top

Вездеход Каракат

Также вездеходы гусеничного типа создавались и в других государствах и имели следующий вид:

Картинка с сайта: rukami.top

Еще одна отечественная самоделка представляет собой рамную конструкцию, оборудованной КПП, а также дисковыми тормозами:

Картинка с сайта: rukami.top

Вездеходы отлично проявляют себя в сложных дорожных условиях

Делаются также модели, имеющие спереди лебедки:

Картинка с сайта: rukami.top

Можно посмотреть другие модели, сделанные своими руками и процесс их изготовления на видео. Создание самодельных вездеходов, оборудованных гусеничным ходом – это сложный процесс, который требует наличия умения и чертежей будущей конструкции. Обычно к этому прибегают, когда нет возможности приобрести заводские модели, но средство высокой проходимости очень нужно. Важно в процессе его создания обеспечить узлам и элементам высокий уровень надежности.

Самодельные вездеходы создают для охоты и рыбалки, поездок по бездорожью, перевозки грузов. Самостоятельная разработка конструкции гарантирует получение существенных преимуществ по сравнению с фабричным аналогом. Кроме экономичности, такой подход позволяет учесть индивидуальные потребности пользователей. Изучение технологии сборочных процессов и удачных примеров поможет реализовать проект в домашних условиях без ошибок и лишних затрат.

Из каких элементов делают вездеходы

На этапе подготовки уточняют целевое назначение транспортного средства.

При составлении технического задания утверждают следующие параметры:

• количество мест;
• вес и габариты перевозимых грузов;
• сезонность эксплуатации;
• требования к проходимости, плавучести.

Максимальная скорость для такой категории транспорта не является определяющим фактором.

Однако запас хода на полной заправке для многих пользователей — важный показатель.

С учетом перечисленных особенностей надо рассмотреть основные функциональные компоненты самоделки.

Двигатели и трансмиссия

Мотоциклетные силовые агрегаты выбирают по причине ценовой доступности. Сравнительно простая конструкция упрощает ремонт и настройку. Однако при выборе автомобильного мотора можно получить в свое распоряжение высокую мощность, снизить шум и вибрации.

Для корректного выбора надо учесть, что 2-тактный мотор подойдет для караката — вездехода на крупных пневматиках. Желательно предусмотреть принудительную систему охлаждения. Сравнительно медленное внедорожное транспортное средство при движении не будет обдуваться сильным потоком воздуха, как мчащийся по шоссе мотоцикл.

Если предполагается строительство гусеничного вездехода своими руками, выбирают автомобильный двигатель. Серийный 4-цилиндровый мотор создает большой крутящий момент даже на небольших оборотах. Дизель потребляет меньше топлива и отличается увеличенным ресурсом. Бензиновый агрегат проще запускается в сильный мороз.

Если отдать предпочтение экономичному варианту, придется увеличить инвестиции для добавления в конструкцию предпускового подогревателя.

Элементы трансмиссии создают с учетом особенностей силового агрегата и других важных факторов. При установке маломощного двигателя от Запорожца, например, придется часто увеличивать обороты для повышения крутящего момента на приводном валу. Чтобы обеспечить необходимую скорость вращения ведущего колеса, надо подобрать соответствующую коробку передач.

Рама и корпус

Силовой каркас создают из стальных труб круглого или квадратного сечения. Применяют сварные или винтовые соединения. Несущий кузов используют редко, т. к. этот вариант не обеспечит высокой стойкости к нагрузкам. Особое внимание, кроме прочности, уделяют устойчивости к разрушительным процессам коррозии. По этой причине, а также для снижения веса применяют алюминиевые или пластиковые элементы обшивки.

Если необходима плавучесть, обеспечивают герметичность нижней части самодельного корпуса. Сальниками предотвращают проникновение воды в месте выхода привода. Можно переместить соответствующий узел выше ватерлинии.

Сочлененная рама — «переломка» позволяет трансформировать вездеход. Эта особенность пригодится для поворота в ограниченном пространстве, при езде через валуны и завалы из бревен. Следует помнить о том, что усложнение конструкции увеличивает вес транспортного средства и соответствующим образом уменьшает надежность. Простые инженерные решения подразумевают отсутствие лишних трудозатрат при сборке и возможность ремонта в полевых условиях.

Шины и гусеницы

Для монтажа пневматиков диски расширяют, дополняют перемычками с приваренными кольцевыми фиксаторами. Камеру закрепляют гибкими элементами, вырезанными из транспортерной ленты. Для дополнительной защиты и улучшения внедорожных параметров устанавливают протекторы.

Пружинную или рессорную подвеску применяют редко, т. к. пневматики обладают хорошими демпфирующими свойствами. Снижение давления при необходимости преобразует профиль колеса в широкую «котлету». Расширение опоры уменьшает нагрузку на грунт. Не надо забывать, что низкий клиренс затрудняет преодоление высоких препятствий. Для гусеничного вездехода подойдет торсион. Вместо серийных барабанных тормозов можно создать планетарный механизм.

Если невозможно использовать фабричную гусеницу от снегохода или другой техники, создают самодельный аналог. Типичное решение — прочная транспортерная лента с вмонтированными грунтозацепами.

Прочие необходимые детали

В соответствии с выбранной схемой постройки составляют перечень дополнительных функциональных компонентов.

В конструкцию можно добавить:

• двери;
• светотехнику;
• контрольные приборы, индикаторы;
• зеркала заднего вида;
• стеклоочистители;
• сиденья с электроподогревом;
• автономную печку;
• шноркель для преодоления водных преград;
• фаркоп и прицеп;
• музыкальный центр и акустику;
• кенгурятник и подножки;
• лебедку.

Уточнения делают с учетом целевого назначения. Для улучшения автономности ставят дополнительные баки. Чтобы экономить моторесурс основного силового агрегата, независимое электроснабжение обеспечивают с помощью отдельного бензинового (дизельного) генератора.

Какими бывают самоделки

На стадии подготовки следует решить, будет ли техника эксплуатироваться на дорогах общего пользования.

В этом случае необходимо получить регистрационные документы и государственные номерные знаки в ГИБДД по стандартной процедуре.

Транспортное средство должно соответствовать действующим нормам безопасности, что подтверждается результатами сертификационных испытаний.

Самособранные вездеходы для передвижения по бездорожью можно зарегистрировать в Гостехнадзоре по следующей схеме:

• разрабатывают технические условия;
• собирают документы, подтверждающие права на силовой агрегат и другие функциональные узлы;
• проходят процедуру сертификации в специализированном предприятии.

Собранные документы передают для оформления паспорта самоходного транспортного средства. Отсутствие регистрации наказывается штрафом — от 1500 до 2000 руб. для физлиц.

Если не учитывать официальных требований нормативов безопасности, изготовитель самоделки вправе применять любые конструкторские решения:

• установить 10 колес или выбрать классическую формулу 4х4;
• вместо механической КПП — поставить комфортный автомат.

Высокой проходимостью отличаются вездеходы, оснащенные шнекороторными движителями.

Однако на практике чаще всего применяют 2 схемы внедорожников:

• на гусеницах;
• на пневматиках — шинах с пониженным давлением.

Для удешевления проекта и простоты обслуживания самоделку оснащают механической коробкой переключения передач, простыми приборами контроля. При создании чертежей рекомендуется объективно оценивать собственные знания и навыки, чтобы исключить ошибки вместе с чрезмерными затруднениями в процессе сборки.

На гусеничном ходу

Транспортные средства этой категории отличаются:

• хорошей проходимостью;
• ограниченными скоростными характеристиками;
• увеличенным потреблением топлива;
• сложностью изготовления.

Гусеницы подходят для оснащения тяжелого вездехода с большой грузоподъемностью.

На шинах низкого давления

Типичный колесный снегоболотоход — легкая конструкция, которую несложно собрать самому при наличии слесарных навыков. Для основы конструкции можно взять раму и двигатель дорожного мотоцикла. Штатную вилку удлиняют. При отсутствии кабины и других сложных дополнений постройка подобного транспортного средства будет выполнена за несколько месяцев при минимальных затратах.

Технические характеристики

В этом разделе и далее представлены лучшие автосамоделки. Названия моделей можно использовать для поиска дополнительной информации в интернете. Авторы изобретений публикуют чертежи, советы по сборке отдельных узлов.

В следующем перечне приведены технические характеристики колесного вездехода ДИФ, созданного петербургским инженером А. Гаргашьяном:

• размеры (длина, ширина и высота), см — 340х250х230;
• дизельный мотор — Kubota V1505-t (Япония);
• количество цилиндров — 4;
• мощность, л. с — 44;
• рабочий объем, куб. см — 1498;
• скорость (максимальная/на воде/с прицепом), км/ч — 45/6/33;
• угол преодолеваемого подъема, градусов — до 35;
• грузоподъемность, кг — 1000;
• клиренс, мм — 600;
• сухая (предельно допустимая) масса, кг — 1300 (2450).

На базе конструкторской документации по согласованию с автором освоен выпуск серийной модели «Шерп».

Общий принцип изготовления

Чем тщательнее подготовлены чертежи, тем проще будет реализация планов. Кроме размеров и других технических параметров, утверждают критерии комфорта и необходимые дополнения. Поэтапно проверяют сборку для уточнения технологических операций. Итоговые данные используют для составления перечня покупок. Если сложно сделать инженерный расчет, обращаются к специалистам либо пользуются опубликованными готовыми решениями.

В процессе изготовления проверяют работоспособность рулевого управления, других функциональных узлов.

Без финишной покраски выполняют ходовые испытания. На завершающем этапе монтируют светотехнику и зеркала заднего вида, устанавливают пассажирские сиденья и обшивку салона.

На двигателе или мотоблоке

Чтобы выбрать силовой агрегат для колесного вездехода, применяют формулу Мдв=0,001*Муд*Нп, где:

• Мдв — мощность двигателя в л. с.;
• Муд — удельная энергетическая насыщенность (от 20 до 35);
• Нп — полезная нагрузка (суммарная масса транспортного средства, пассажиров, груза).

При Нп=1200 кг подойдет мотор от 24 л. с. (0,001*1200*20) до 42 л. с. (0,001*1200*35). Следует помнить о том, что при большей мощности агрегат выполняет свои функции с меньшей нагрузкой. Частое применение высоких оборотов ускоряет износ деталей, увеличивает вероятность поломок. По результатам приведенного расчета можно выбрать мотор ЗАЗ или аналог.

Отдельно уточняют, какой крутящий момент (Мкр) обеспечит подходящая трансмиссия.

Пример упрощенной схемы вычислений:

• Мкр двигателя — 3,5 Кгс/м;
• радиус колеса (Рк) — 0,75 м;
• расчетный коэффициент (К) — соответствует усилию в точке контакта с трассой при прямом приводе — К=(1/Рк)*Мкр=(1/0,75)*3,5=4,67;
• полная масса (Нп) — с учетом потерь в редукторах увеличивается на 20% — 1200*1,2=1440 кг;
• общее передаточное число (Пч) всех компонентов трансмиссии — составит Пч=Нп/К=1440/4,67=313.

Эксперты рекомендуют делать точный расчет с минимальной скоростью движения 1 км/ч при частоте вращения коленвала 1000 об/мин.

Как сделать ходовую часть

Сложное изготовление компенсируют преимущества независимой схемы подвески.

Такое оснащение повышает комфорт при передвижении по пересеченной местности на шинах низкого давления.

Допустимо применение рамы старого автомобиля (мотоцикла). Новую силовую конструкцию создают из стальных труб. Герметичную нижнюю часть корпуса, сваренную из листового металла, можно использовать в качестве несущего элемента силового каркаса.

Создание ТС на основе мотоблока

Двигатель, трансмиссия и другие компоненты этого средства малой механизации пригодятся для строительства снегохода. Согласованность функциональных компонентов упрощает создание качественной конструкции на новой раме. Для создания караката технику оснащают соответствующими шинами и комфортным сиденьем. Можно оставить с минимальными изменениями рукоятки с приводами управления подачи топлива и тормозов.

Чертежи самодельных вездеходов

Конструкторскую документацию полностью или частично можно найти в интернете. В готовые решения добавляют изменения с учетом личных предпочтений.

Процесс сборки

После изготовления рамы переходят к монтажу заднего моста.

Далее устанавливают:

• элементы подвески;
• рулевое управление;
• колеса;
• тормозную систему;
• мотор;
• КПП, рычаг и кулису;
• кресло;
• светотехнику.

Полевыми испытаниями проверяют работоспособность вездехода.

Траки для вездехода на базе мотоблока

Если есть достаточно мощный силовой агрегат, можно создать самодельный гусеничный вездеход. Траки делают из металлических пластин с приваренными кольцами. Оригинальные компоненты можно изготовить из эпоксидной смолы с каркасом из полимерной арматуры. Подготовленную смесь заливают в форму. После застывания собирают гусеницы.

Вездеходы на шинах низкого давления

Достаточно часто самодельные болотоходы устанавливают на ободрышах. Специфический термин используют для обозначения переделанных крупногабаритных покрышек. Чтобы уменьшить вес и улучшить гибкость конструкции, удаляют корд и лишнюю резину. Для выполнения процедуры пользуются ножом и лебедкой. Обработку выполняют с учетом особенностей эксплуатации. Для езды по болотистой местности, например, уменьшают глубину канавок.

Чертежи для самодельных вездеходов

При поиске конструкций на шинах рекомендуется обратить внимание на следующие модели:

• Professor;
• Priob-70;
• «Чертенок»;
• «Кузовок».

Свежий взгляд на предложенные готовые решения поможет внести нужные изменения в конструкторскую документацию.

Как собрать

Монтажные работы выполняют по рассмотренному выше алгоритму. Ободрыши закрепляют на новом каркасе. Функциональные диски можно сделать из старых алюминиевых тазов или других подходящих заготовок. Прочную фиксацию обеспечит пожарный шланг.

Нюансы при работе своими руками

Для переделки можно использовать колесо от МАЗ, ЗИЛ, другой грузовой техники. Следует проверить целостность внутренней части. При работе с прочной резиной инструменты быстро приходят в негодность. Нужно подготовить точильный диск, чтобы восстанавливать остроту кромки при необходимости. Для разметки применяют мелки.

Вездеходы со спальным местом

Чтобы исключить самостоятельное изготовление сложного корпуса, применяют фабричное изделие. Брутальность ВАЗ 2109 на гусеничном ходу дополнена его отличной проходимостью и комфортностью салона. Штатная трансформация спинок передних сидений позволяет создать 2 полноценных спальных места. В багажнике останется достаточно места для груза.

Чертежи и схемы

В интернете опубликованы материалы для сборки крупных вездеходов:

• «Мишутка»;
• «Сокол»;
• «Пелец».

Модель «Петрович» выпускают серийно. Но производитель не скрывает схему размещения компонентов. Изучение фабричной конструкторской документации упростит создание комплекта чертежей самоделки.

Изготовление в домашних условиях

Надо уточнить, какие приготовления нужны дополнительно. Кроме формулировки критериев, выполнения чертежей и создания списка деталей, понадобится соответствующее помещение. Выполнять рабочие операции на открытом воздухе без перерыва не позволят погодные условия.

Оснащение домашней мастерской должно соответствовать особенностям технологических операций.

Кроме приобретения сварочного аппарата, придется освоить создание качественных швов. Выполнение отдельных операций можно поручить опытным специалистам.

Как крепить гусеницы

Простейший вариант — шины с обрезанными бортами. Цельные изделия отличаются высокой прочностью, минимальной стоимостью. Однако для надежного закрепления лучше применить конструкцию из транспортерной ленты либо составную гусеницу из траков. Фиксация рабочего положения обеспечивается специальными ограничителями — клыками.

Как сделать прицеп

Самодельную конструкцию для увеличения общей грузоподъемности можно собрать на металлической раме. Используют подходящие колеса от мототехники, легковых автомобилей. При необходимости устанавливают 2 пары. Рекомендуется выбрать простое сцепное устройство с блокиратором, который предотвратит разъединение в процессе эксплуатации. Если предполагаются поездки в колонне и по дорогам общего пользования, монтируют отражающие катафоты и световые сигналы.

Интересные новинки среди каракатов

Какую максимальную скорость развивает гусеничный вездеход, оснащенный V-образной восьмеркой Toyota? Ответ на этот вопрос поможет узнать больше о разработке российских конструкторов.
