Clarion mc312d w инструкция

Магнитола mc312d w инструкция

Такая проблема: штатная магнитола (1DIN) блокирует все кнопки и для разблокировки запрашивает код. Почитав инструкцию, стало понятно, что это произошло т.к. мы снимали и заряжали аккумулятор. Где же взять этот самый код? Когда начали использовать магнитолу никакого кода не вводили. а теперь новый диск остался в магнитоле — не проигрывается и не достать его оттуда, т.к. кнопки заблокированы
Подскажите, что делать. Может, кто сталкивался

для дорестайлинговых магнитол(Блаупункт)

Чтобы помочь новому хозяину моей магнитолы, были найдены и проверены несколько генераторов кодов.

Результат—код подобран и оказался ВЕРЕН.

Если у кого-то схожая ситуация—можно попробовать следующее:

1) вытаскиваем магнитолу и смотрим ее код ( вот пример моей магнитолы, код обведен красным http://s45.radikal.ru/i109/0906/e7/d72ccfc2be87.jpg)

3) вводим код в генератор ( Х в генераторе — это число в разрыве кода магнитолы )

4) нажимаем calculate

Игорь же специализируется на Дэо, Бош ну и если приспичило хозяину, еще на Кларах 3000-й серии (2din).
_________________
могу найти полезности на Енота : http://nissan-note.info/forum/viewtopic.php?p=505373#505373

clarion mc312d-w такая магнитола, на сколько я понимаю с японки, магнитола с большим экраном, иероглифы на кнопках управления, она сильно отличается от кларионов типо pn3000 pn3001 и т.д.

По японским магнитолам никакой информации нет, где то слышал, что пароль мог поставить\поменять даже предыдущий хозяин.

Перепрошивают такие магнитолы где то на востоке нашей страны, и где то видел я объявление, кажется на дром.ру, что можно код к таким шарманкам подобрать по файлу, который предварительно генерируется самой магнитолой на SD карточку магнитолы.

Источник

Nissan Note e12 клуб

Форум владельцев Nissan Note в кузове e12

• Темы без ответов
• Активные темы
• Поиск

• Темы пользователя
  • >в конференции
  • >>в форуме

• Сообщения пользователя
  • >в конференции
  • >>в форуме
  • >>>в теме

Clarion MC312D-W и её эксплуатация

Clarion MC312D-W и её эксплуатация

Сообщение Lord_JAH » 22 май 2017, 16:51

Установлены камеры кругового обзора, но они не запускаются.
У кого авто в такой комплектации, прошу информации о том, куда выводится картинка с камер на магнитолу или зеркало ( желательно фото), если на магнитолу, то можно фото настроек камер ( в меню их очень немного, что касается камер), перерыл уже все, была надежда на сгоревший предохранитель, но предохранители, что находятся в салоне — все целые, как думаете есть ли смысл лезть под капот, дабы исключить этот вариант полностью? Какие есть идеи,куда копать? Есть мысль попробовать проследить кабель от правого зеркала ( с камеры) куда он собственно уходит и подключен ли он вообще. Не знаю, как вытащить панель, климат контроля, для того, что бы вытащить голову, вроде она на клипсах, может какой-то инструмент можно недорого купить? Кто что посоветует? При установке сигналки я видел они сняли ее быстро, но у них приспособы типа вилочек таких. В общем любой информации по теме буду благодарен. Не дает мне покоя этот вопрос уже год! Скоро спать не буду

Камеры кругового обзора и Clarion MC312D-W

Сообщение Vladimir » 22 май 2017, 21:16

Скорее всего, когда ставили сигналку, либо не подключили камеры к монитору, либо где-то проводок перерезали. Надо смотреть, снимать накладку вокруг магнитолы, она идет цельная до климата, и вдоль климата продолжается полосками, в принципе, посмелее, сверху беретесь, и на себя, верх отойдет, а там уже последовательно вниз

Камеры кругового обзора и Clarion MC312D-W

Сообщение Lord_JAH » 23 май 2017, 18:17

Источник

Что делать если автомагнитола перестала запускаться?

Как понять, что загрузочная карта вышла из строя?

На экране магнитолы появилась надпись на японском языке: «Магнитола не смогла нормально запуститься из-за отсутствия данных на карте»

Картинка с сайта: instruk.detektorpoligraf.ru

Ошибка при запуске автомагнитолы

Автомагнитола перестала реагировать на нажатие кнопок, но при этом некоторая часть функций работает (воспроизводит музыку, работает радио, передается изображение от камеры заднего вида). Но в меню нет доступа.

Как правило, все вышеперечисленные признаки указывают на то, что магнитола, при запуске, не смогла прочитать данные со своей загрузочной карты. Как и любой накопитель (будь то hdd, usb flash, micro sd) sd card имеет свойство выходить из строя. Восстановление или обычное копирование данных с одной карты на другую не помогут, так как производитель при создании данных карт устанавливает «Unlock» SD карты (блокировку.) Выход тут один — приобретение новой загрузочной карты.

Где находится загрузочная карта?

По вопросам приобретения загрузочных карт пишите WhatsApp +79142182150

Как приобрести загрузочную карту?

Вы связываетесь с нами по вышеуказанному телефону в удобной для Вас форме (WhatsApp, Telegram и тд). Присылаете фотографии надписей на экране магнитолы, для того, чтобы убедится, что проблема в карте. После этого, мы договариваемся о способе оплате и доставки. После изготовления карты, мы ее упаковываем и высылаем в Ваш адрес любым удобным для вас способом (Почтой России, любой транспортной компанией, экспресс доставкой).

Отправка загрузочной карты

Перечень автомагнитол, на которые есть загрузочные карты

Таблица марок японских автомагнитол

У нас есть в наличии загрузочные карты практически на все модели Японских автомагнитол!

Источник

Магнитола mc312d w инструкция

Такая проблема: штатная магнитола (1DIN) блокирует все кнопки и для разблокировки запрашивает код. Почитав инструкцию, стало понятно, что это произошло т.к. мы снимали и заряжали аккумулятор. Где же взять этот самый код? Когда начали использовать магнитолу никакого кода не вводили. а теперь новый диск остался в магнитоле — не проигрывается и не достать его оттуда, т.к. кнопки заблокированы
Подскажите, что делать. Может, кто сталкивался

для дорестайлинговых магнитол(Блаупункт)

Чтобы помочь новому хозяину моей магнитолы, были найдены и проверены несколько генераторов кодов.

Результат—код подобран и оказался ВЕРЕН.

Если у кого-то схожая ситуация—можно попробовать следующее:

1) вытаскиваем магнитолу и смотрим ее код ( вот пример моей магнитолы, код обведен красным http://s45.radikal.ru/i109/0906/e7/d72ccfc2be87.jpg)

3) вводим код в генератор ( Х в генераторе — это число в разрыве кода магнитолы )

4) нажимаем calculate

Игорь же специализируется на Дэо, Бош ну и если приспичило хозяину, еще на Кларах 3000-й серии (2din).
_________________
могу найти полезности на Енота : http://nissan-note.info/forum/viewtopic.php?p=505373#505373

clarion mc312d-w такая магнитола, на сколько я понимаю с японки, магнитола с большим экраном, иероглифы на кнопках управления, она сильно отличается от кларионов типо pn3000 pn3001 и т.д.

По японским магнитолам никакой информации нет, где то слышал, что пароль мог поставить\поменять даже предыдущий хозяин.

Перепрошивают такие магнитолы где то на востоке нашей страны, и где то видел я объявление, кажется на дром.ру, что можно код к таким шарманкам подобрать по файлу, который предварительно генерируется самой магнитолой на SD карточку магнитолы.

Источник

Приветствую!
В этой записи пойдет речь о японских магнитолах MC314D-W и MC311D-W (Clarion), которые устанавливаются на автомобили Nissan с правым рулем. Конкретно — как подключить штатную камеру и микрофон, т.к. сам долго разбирался в этом вопросе, в интернете информация есть, но не полная.
Моя история. Пришел с аукциона Nissan Cube Z12 с магнитолой MC314D-W.

Картинка с сайта: www.drive2.ru

Эта магнитола не работает без «родной» флеш-карты. Карту прислали по почте (из Японии), но после установки карты выяснилось что на магнитоле установлен четырехзначный пин-код, «спасибо» прошлому хозяину японцу. Цена вопроса (разблокировки) 3000 р. + пересылка в Усурийск туда/обратно — 1200 р. Заморачиваться не стал, на Авито нашел похожую магнитолу MC311D-W за 4000 р., купил. Функционал одинаковый.

Картинка с сайта: www.drive2.ru

Но появилась проблема, разъемы для фишек у этих магнитол отличаются, в MC314D-W основные два разъема белого цвета, 4-й отвечает за питание и линии до динамиков, 5-й за линии до камеры заднего хода, сигналы заднего хода (+12 В) и еще куча всего. Так вот 5-го входа на MC311D-W не оказалось, вместо него были другие разъемы, зеленого (для камеры), серого (сигналы скорости, заднего хода и т.д.) цветов.

Встали вопросы:
1. Подключение микрофона.
2. Подключение камеры заднего хода.

По 1-му вопросу все просто, микрофон в 311-й вставляется в обычный джек 3,5 (на фото обозначен зеленой стрелкой). Только нужно переделать разъем микрофона с 314 магнитолы, он как не странно такой же формы как разъем сигналов скорости и заднего хода на 311 магнитоле (обведен красным на фото). Короче все что можно перепутать — перепутали. Переделал серый штекер микрофона на джек 3,5, вставил в 311-ю, все работает.

По 2-му вопросу сложнее. В интернете куча инфы про распиновку зеленого разъем камеры заднего хода, но нет абсолютно совсем ничего про то как переводить MC311-ю магнитолу в режим показа картинки при движении задним ходом (т.е. активировать).

Рассказываю по порядку, что нужно сделать:
1. В самой магнитоле включить камеру заднего хода. В общем меню настроек легко найти с помощью переводчика google, установленного на телефон, как включается камера заднего вида.
2. Необходимо активировать сам зеленый вход камеры заднего вида. Для этого замыкаются первый и последний пины этого разъема (это земля). На массу магнитолы их замыкать нет нужды. Важно! Активация входа должна проходить на отключенной магнитоле, иначе не активируется.
3. Самое главное, то что я искал около недели, это непосредственно активация экрана показа камеры заднего хода при включении передачи «R». На фишке номер 5, которая выходит из торпеды, в верхнем ряду находим провод, на котором при включении заднего хода появляется +12В (у меня он светло-зеленого цвета). Далее этот провод нужно закинуть на 3-й пин серого разъема (обведен красным на фото MC 311-й магнитолы). Готово, если все сделано правильно, то после включения задней передачи, магнитола показывает черный экран (если не подключена камера) и на одном из пинов зеленого разъема появляется +6В.
4. Подключаем камеру. У камеры четыре провода. Что интересно, у самой камеры они одного цвета, f в торпеде переходят уже в другой цвет. Ищем в той же фишке #5, косу из четырех проводов:
Желтый — «+6В» для питания камеры.
Черный и зеленый — земля (GND) для питания и сигнала камеры
Белый — видеосигнал камеры.
К каким пинам зеленого разъема подключать провода от камеры указано на фото.

Картинка с сайта: www.drive2.ru

Все соединяем, все работает.

Вы даже не представляете сколько инфы пришлось перекопать в инете чтобы найти только зацепку к решению вопроса активации экрана. Дело дошло то того, что запросы в поисковики отправлял уже на японском языке. Помогло объявление с сайта «yahoo», в котором японец продавал разъем, где и подписал провода по цвету и назначению. Так я вычислил через какой пин активировать экран. Да, можно было методом научного тыка, но это не моя тема, не хотел куда попало подавать +12В.

Картинка с сайта: www.drive2.ru

Надеюсь понятно объяснил. Оставлю это тут, надеюсь что кому-то будет полезно. Мне этой инфы оч.не хватало.

Для поисковых систем: подключение камеры заднего вида и микрофона MC314D-W, MC311D-W. Распиновка разъемов MC314D-W и MC311D-W, распиновка штатной камеры nissan cube z12, Clarion MC314D-W, MC311D-W.

Артикул
B8260C9944_BU

Производитель
NISSAN

Страна производитель
Япония

Качество
Б/У

Характеристики

Применяемость

JUKE YF15 2014-2019, CUBE III Z12 2008-2020, JUKE YF15 2010-2014, SENTRA VII B17 2014-2017, NOTE E12 2012-2016, SERENA IV C26 2010-2013, SERENA IV C26 2013-2016

Аналоги

B8260C9944

Наименование
Магнитола мультимедийная

Критерии товара

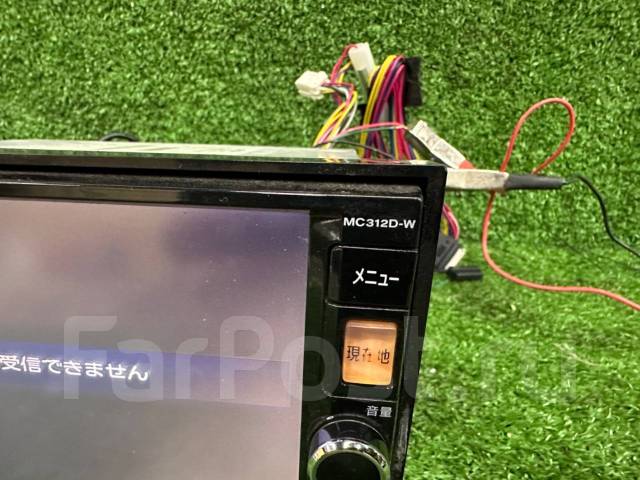

DVD, MP3, SD, AUX, BLUETOOTH, NAVI CLARION MC312D-W 2DIN

Маркировка двигателя
HR12DE

Маркировка кузова
E12

Тип фасовки (комплект, шт.)
шт.
