Корпорация Senfeng, оборудование которой поставляет “Технограв”, устанавливает на своими металлорежущие станки программные продукты семейства FSCut. Эти программы, разработанные специально для станков на основе волоконных лазеров, обеспечивают обработку листового металла (2D cutting), а также всевозможных труб и профилей (3D cutting).

Производитель

Разработкой программ семейства FSCut занимается компания Shanghai Friendess Electronics Technology Co., Ltd. – крупнейший китайский поставщик ПО для лазерных станков. Буквы FS в названии семейства – не что иное, как указание производителя: Friendess Shanghai.

Friendess – это частное предприятие, созданное при поддержке Шанхайского фонда технологического предпринимательства (Shanghai Technology Entrepreneurship Foundation) и зарегистрированное 11 сентября 2007 г. в Национальном технопарке Цзычжу (Zizhu National High-Tech Industrial Development Park). Сейчас компания базируется в шанхайском технопарке Цанъюань (Cangyuan Technology Park).

Friendess специализируется на разработке систем автоматизации лазерной обработки. Помимо прикладных работ, она ведёт фундаментальные исследования в области лазерных технологий, компьютерной графики и машинного зрения. Гармоничное сочетание теории и практики обеспечивает компании лидирующие позиции на рынке систем управления лазерными станками.

Программы

Общие сведения

Семейство FSCut включает следующие программы, управляющие работой оптоволоконных лазерных станков:

1. CypCut – базовая программа для станков, режущих листовой металл;
2. CypNest – дополнение к программе CypCut, расширяющее её возможности разработки схем раскроя листов;
3. HypCut – программа для листорезов повышенной мощности;
4. CypTube – базовая программа для труборезов;
5. TubePro – улучшенная программа для труборезов;
6. TubesT-Lite – программа подготовки несложных схем раскроя труб и профилей;
7. TubesT – программа разработки схем раскроя труб и профилей с расширенным функционалом.

Программы резки листового металла (2D cutting)

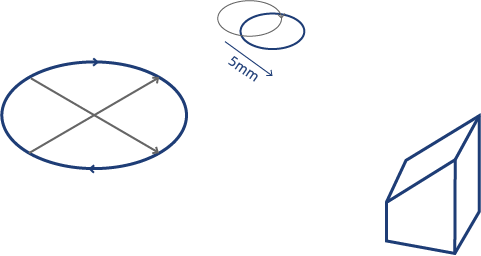

Резка листа производится посредством перемещения режущей головы в горизонтальной плоскости. По вертикали голова перемещается только при пробое и на холостом ходу, а обрабатываемый лист не перемещается вовсе. Такой способ резки металла называется «2D cutting» – «двумерная резка». Управление работой режущей головы относительно несложно, так как её траектория определяется только геометрией вырезаемого изделия.

CypCut

CypCut представляет собой программу, которая предназначена для лазерной резки листового металла и обеспечивает

• планировании траектории обработки;
• моделирование процесса резки;
• общую настройку процесса;
• отправку задания на станок;
• управление процессом резки.

CypCut работает с файлами различных форматов, из которых самым популярным является DXF – именно его применяет подавляющее большинство российских пользователей. Прочие форматы – AI, LXD, PLT и G-code.

CypCut поддерживает импорт файлов, поэтому схемы раскроя обычно разрабатываются на отдельном компьютере, после чего переносятся на системный блок станка.

Основное достоинство CypCut – удобство работы и простота освоения: достаточно всего нескольких дней учёбы, чтобы оператор смог уверенно управлять лазерным станком. Однако следует иметь в виду, что это, в первую очередь, средство управления станком, и для подготовки схем раскроя подходит не лучшим образом. Поэтому с помощью CypCut разрабатывают простые схемы, а для подготовки сложных обычно используют другие программы, из которых наиболее подходящей является CypNest.


HypCut

Для лазерных листорезов повышенной мощности (излучатели – от 6 кВт, сервоприводы – от 4,4 кВт) разработана программа HypCut. Она поддерживает те же форматы файлов, что и CypCut, и так же обеспечивает импорт файлов.

В плане управления станком программа HypCut значительно превосходит CypCut. Она обеспечивает более точное позиционирование и существенно большие скорости перемещения лазерной головы, а также располагает гораздо более обширным набором функций.

CypNest

CypNest представляет собой дополнение к HypCut, предназначенное для подготовки схем раскроя. Программа позволяет разрабатывать схемы любой степени сложности, причём шаблоны изделий размещаются на листе максимально компактно – так, чтобы и длина холостого хода, и количество отходов были минимальны.

Помимо форматов DXF, PLT, AI и G-code, CypNest  поддерживает форматы DWG, GBX и BL. Генерирует файлы в формате не только LXD, но и NRP.

Программы резки труб и профилей (3D cutting)

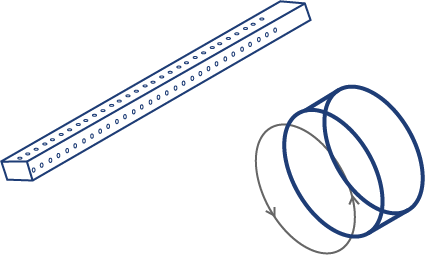

Лазерная резка труб и профилей несоизмеримо сложнее резки листов. При обработке круглой трубы режущая голова неподвижна, а форма вырезаемого отверстия задаётся движением трубы, представляющим собой сочетанием поворотов вокруг продольной оси с перемещениями вдоль неё. Если же обрабатывается некруглая (эллиптическая, прямоугольная и пр.) труба или профиль (уголок, двутавр, швеллер и пр.), к вышеуказанным движениям добавляется перемещение режущей головы по вертикали и горизонтали в плоскости, перпендикулярной оси трубы/профиля.

Понятно, что в этом случае двумя измерениями не обойтись. Резка металла ведётся не в плоскости, а в пространстве, и называется «3D cutting» – «трёхмерная резка».

CypTube

«Трёхмерная резка» требует перемещений не только режущей головы, но и обрабатываемой заготовки (трубы или профиля). Управляющая программа CypTube располагает функционалом, который, помимо движения головы в вертикальной плоскости, обеспечивает:

• перемещения и вращения заготовок (труб и профилей);
•
  смещение начала координат при обрезке заготовки;
•
  оптимизацию резки углов (для некруглых труб).

Кроме того, CypTube содержит инструментарий подготовки схем раскроя, который позволяет разрабатывать несложные схемы с использованием наиболее распространённых линий и геометрических фигур (отрезки, дуги, прямоугольники, окружности и т.д.).

Программа проста в освоении и удобна в работе, однако имеет ряд недостатков, ограничивающих её использование. Наиболее существенные из них таковы:

— программа не учитывает, что ось заготовки может не совпадать с осью вращения. Из-за этого при поворотах заготовки расположение резов может отклоняться от расчётного;

— программа не содержит инструментов управления дополнительными опорами. При большой длине заготовок возможно их провисание, ставящее под сомнение корректность раскроя.

TubePro

TubePro – улучшенная программа управления лазерными труборезами, избавленная от недостатков, выявленных в ходе эксплуатации CypTube. Она обеспечивает

• постоянный контроль положения оси заготовки;
•
  управление опорами, исключающее провисание заготовки;
•
  более полное использование материала заготовки;
•
  повышенную скорость перемещения режущей головы, особенно на холостом ходу.

В то же время TubePro не располагает средствами подготовки схем раскроя – для этого следует использовать программы TubesT-Lite или TubesT.

TubesT-Lite и TubesT

Программы предназначены для подготовки схем раскроя и представляют собой дополнение к TubePro. TubesT-Lite предоставляет довольно ограниченные возможности – позволяет рисовать стандартные формы и импортировать файлы.  TubesT предназначена для профессионального 3D-нестинга – улучшенного раскроя труб и профилей. Она располагает обширной библиотекой моделей и  многочисленными инструментами как проектирования моделей, так и оптимизации их расположения на заготовке. Использование TubesT позволяет повысить скорость работы и снизить количество отходов.

Использование программ

Все вышеуказанные программы, кроме HypCut, работают на базе операционной системы Windows – Windows 7 или выше. HypCut требует версии Windows 10 или выше.

CypCut и CypTube устанавливаются производителями лазерных станков по умолчанию, без дополнительной оплаты. Помимо управления станками, эти программы могут быть использованы для разработки несложных схем раскроя, требующих резов по линиям, описываемым стандартными математическими формулами. Для разработки сложных схем (на основе произвольных линий) потребуются CypNest и TubesT – для двумерной и трёхмерной резки соответственно.

Программа HypTube также устанавливается производителями лазерных станков по умолчанию, без дополнительной оплаты. Вместе с ней, также без дополнительной оплаты, покупателю предоставляется ключ активации CypNest – чтобы активировать программу, скачанную с сайта производителя. В случае, если владелец станка решит провести модернизацию, включающую повышение мощности лазера, и захочет заменить CypCut на HypTube+CypNest, за них придётся заплатить.


Программа TubePro поставляется в комплекте с TubesT-Lite. В случаях, когда она устанавливается производителем станка, дополнительной оплаты не требуется. Если же покупатель, имея на станке CypTube, решит произвести замену на TubePro+TubesT-Lite, программы придётся покупать.


CypNest и TubesT бесплатно не предоставляются – их можно только купить (исключение – поставка CypNest в комплекте с предустановленной HypTube). Производитель (Friendess) предостерегает от размещения этих программ на системном блоке лазерного станка, поскольку они потребляют столько ресурсов, что работа становится проблематичной. Их следует устанавливать на сторонний компьютер, а на системный блок переносить уже готовые файлы.


Friendess регулярно публикует обновления ПО, которые содержат исправления ранее выявленных ошибок и новые инструменты, обеспечивающие расширение функционала. Все обновления предоставляются бесплатно – выкладываются на сайт производителя, откуда их может скачать любой желающий.

Контроллеры

Помимо программного обеспечения, Shanghai Friendess занимается разработкой и производством контроллеров.

Контроллер – это программно-аппаратный комплекс, представляющий собой интерфейс между системным блоком, на котором размещается схема раскроя, и узлами лазерного станка, согласованная работа которых обеспечивает резку в соответствии с этими схемами. С системного блока в контроллер поступают результаты расчётов, произведённых с помощью одной из вышеперечисленных программ. Контроллер преобразует их в последовательность команд, задающих перемещения и режим работы режущей головы, а также сдвиги и вращения заготовки (для труборезов).

В настоящее время Shanghai Friendess выпускает восемь типов контроллеров, однако на станках, которые Jinan Senfenfg производит для российского рынка, используются лишь три типа контроллеров. Каждый контроллер совместим со строго определенными программами и может работать только с ними. Поэтому выбор программного обеспечения определяется типом контроллера, установленного на лазерном станке.

Заключение

«Технограв», будучи ведущим российским поставщиком лазерных металлорежущих станков Senfeng, уделяет немалое внимание вопросам программного обеспечения. Специалисты компании осуществляют настройку станков в соответствии с запросами заказчиков и проводят обучение персонала. В дальнейшем клиентам компании предоставляется поддержка, включающая консультации, удалённую настройку ПО и установку обновлений.
