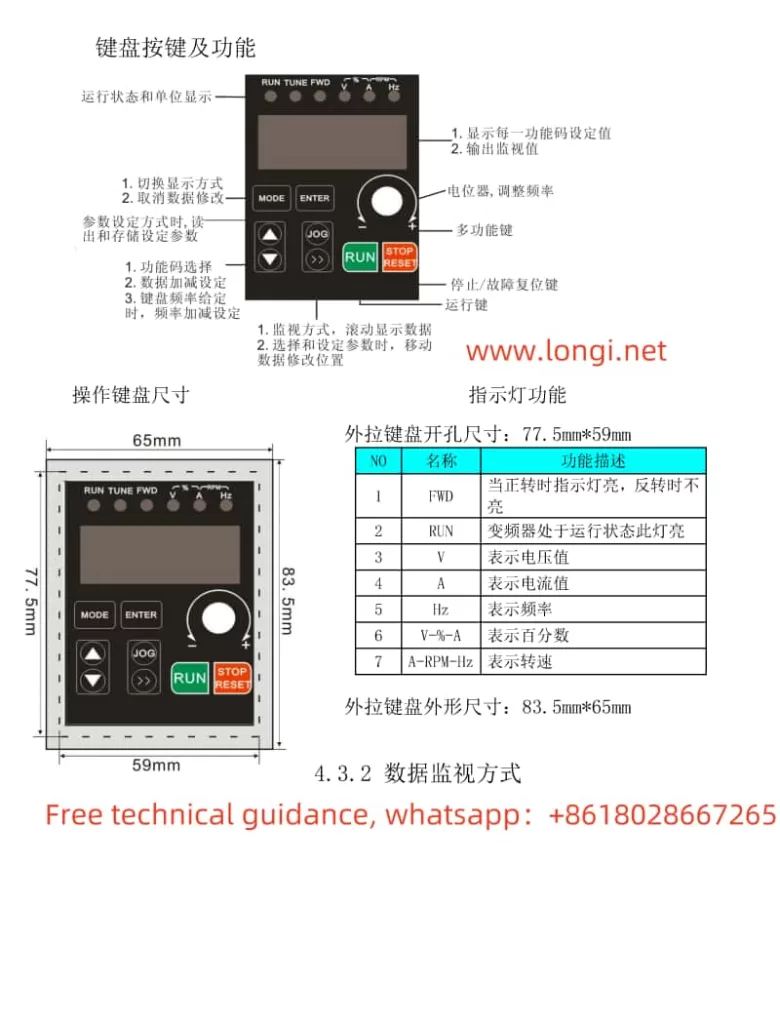

I. Introduction to Operation Panel Functions
The Delixi Inverter CDI-EM60/CDI-EM61 series is equipped with an intuitive and user-friendly operation panel, enabling users to easily set and adjust parameters.
Key Components of the Operation Panel
- Display Screen: Displays various operation parameters, status indicators, and error messages.
- Function Keys:
- RUN: Starts the inverter.
- STOP: Stops the inverter.
- JOG: Enables jogging (inching) operation.
- PROG: Enters programming mode for parameter adjustment.
- ESC/RESET: Exits programming mode or resets errors.
- ▲/▼: Adjusts parameter values.
- ▶/◀: Navigates through menus.
Basic Operations
- Power On: Ensure the inverter is properly powered on.
- Navigation: Use the ▶/◀ keys to navigate through different menus and parameters.
- Value Adjustment: Use the ▲/▼ keys to adjust parameter values.
- Save & Exit: Press the ESC key to save changes and exit programming mode.
II. Using Simplified Internal Relay Programming Function
The Simplified Internal Relay Programming function allows users to perform basic logical operations using the inverter’s internal relays.
Steps to Configure
- Enter Programming Mode: Press the PROG key to enter programming mode.
- Navigate to Relay Control Parameters: Use the ▶/◀ keys to navigate to the relay control parameters (P3.2 group).
- Set Relay Logic:
- P3.2.00: Set the control logic for each relay (M1-M5).
- P3.2.01-P3.2.06: Configure the input conditions for each relay.
- P3.2.07-P3.2.11: Define the output actions for each relay.
- Set Delay Times:
- P3.2.12-P3.2.16: Set the on-delay times for each relay.
- P3.2.17-P3.2.21: Set the off-delay times for each relay.
- Save Settings: Press the ESC key to save changes and exit programming mode.
III. Using Internal Timer Function
The Internal Timer function provides users with timing control capabilities.
Steps to Configure
- Enter Programming Mode: Press the PROG key to enter programming mode.
- Navigate to Timer Control Parameters: Use the ▶/◀ keys to navigate to the timer control parameters (P3.2.22-P3.2.25).
- Set Timer Control:
- P3.2.23: Configure timer start/stop conditions.
- P3.2.24/P3.2.25: Set the timer duration for Timer 1 and Timer 2.
- Set Timer Units:
- P3.2.23: Select the time units (seconds, minutes, or hours).
- Save Settings: Press the ESC key to save changes and exit programming mode.
IV. Using Internal Calculation Module Function
The Internal Calculation Module function enables users to perform simple arithmetic operations and logical judgments.
Steps to Configure
- Enter Programming Mode: Press the PROG key to enter programming mode.
- Navigate to Calculation Module Parameters: Use the ▶/◀ keys to navigate to the calculation module parameters (P3.2.26-P3.2.39).
- Select Operation Type:
- P3.2.26: Choose the type of operation (addition, subtraction, multiplication, division, comparison, etc.).
- Set Input Addresses:
- P3.2.28/P3.2.29: Specify the input addresses (A and B) for the operation.
- Set Scaling Factors:
- P3.2.30/P3.2.33: Define the scaling factors for the operation results.
- Configure Output:
- Set the output address or action for the calculation result.
- Save Settings: Press the ESC key to save changes and exit programming mode.
V. Restoring Parameters to Factory Defaults
To restore the inverter parameters to their factory defaults, follow these steps:
- Enter Programming Mode: Press the PROG key to enter programming mode.
- Navigate to Parameter Initialization: Use the ▶/◀ keys to navigate to the parameter initialization parameter (P5.0.19).
- Select Initialization Option:
- Set P5.0.19 to “09” to restore factory parameters, excluding motor parameters, calibration parameters, and password parameters.
- Set P5.0.19 to “19” to restore factory parameters, excluding motor parameters and password parameters.
- Confirm Initialization: Press the RUN key to confirm the initialization process. The inverter will restart automatically.
- Exit Programming Mode: Press the ESC key to exit programming mode.
By following these guidelines, users can efficiently utilize the advanced features of the Delixi Inverter CDI-EM60/CDI-EM61 series, ensuring optimal performance and reliable operation.
Технические характеристики
- Малый размер и простота эксплуатации; Встроенная функция торможения постоянным током и возможность установки дополнительного внешнего тормозного блока; Точность положения остановки.
- Отдельная клавиатура, поддерживающая горячее подключение и выдвигаемая на расстояние не более 50 м; опционально доступна клавиатура-копия с управлением параметрами.
- Расширяемый интерфейс связи RS485, который обеспечивает стандартную связь MODBUS-RTU и может быть совместим с различными хост-компьютерами.
- Длительный срок службы благодаря управляемому вентилятору; функция AVR (автоматическая регулировка напряжения) обеспечивает большой выходной крутящий момент при низком входном напряжении.
- Множество функций защиты для обеспечения безопасной и надежной работы двигателя.
- Все стандартные изделия обработаны конформными покрытиями.
- Воздуховоды изолированы ветровыми стеклами, что обеспечивает хорошее рассеивание тепла и, таким образом, значительно улучшает адаптацию к окружающей среде.
Приложения
В основном применяется в ситуациях с низким энергопотреблением, не связанных с виртуализацией, с высокими требованиями к вводу/выводу.
Высекальная машина, резальная машина, текстильная машина, стеклодувная машина, красильная машина, букинистическая швейная машина, автоматическая производственная линия и пищевая машина.
Аксессуары
Плата расширения EM60-IO, плата расширения связи EM60-485, внутренний тормозной блок.
| Тип преобразователя частоты | Номинальная мощность | Номинальный входной ток | Номинальный выходной ток | Адаптивный мотор |
| (КВА) | (A) | (A) | (КВт) | |
| S1 (Однофазный 110 В, 50/60 Гц) | ||||
| CDI-EM60G0R75S1 | 1.4 | 26.25 | 7 | 0.75 |
| CDI-EM60G1R5S1 | 2.5 | 48.75 | 13 | 1.5 |
| S2 (Однофазный 220 В, 50/60 Гц) | ||||
| CDI-EM60G0R4S2 | 0.8 | 5 | 3 | 0.4 |
| CDI-EM60G0R4S2B | 0.8 | 5 | 3 | 0.4 |
| CDI-EM60G0R75S2 | 1.5 | 9 | 5 | 0.75 |
| CDI-EM60G0R75S2B | 1.5 | 9 | 5 | 0.75 |
| CDI-EM60G1R5MS2 | 2 | 11.7 | 6.5 | 1.5 |
| CDI-EM60G1R5MS2B | 2 | 11.7 | 6.5 | 1.5 |
| CDI-EM60G1R5S2 | 2.7 | 15.7 | 7 | 1.5 |
| CDI-EM60G1R5S2B | 2.7 | 15.7 | 7 | 1.5 |
| CDI-EM60G2R2S2 | 3.8 | 27 | 10 | 2.2 |
| CDI-EM60G2R2S2B | 3.8 | 27 | 10 | 2.2 |
| T2（Трехфазный 220 В, 50/60 Гц） | ||||
| CDI-EM60G1R5T2B | 4 | 5.8 | 7 | 1.5 |
| CDI-EM60G2R2T2B | 5.9 | 10.5 | 10 | 2.2 |
| CDI-EM60G3R7T2B | 8.5 | 15.5 | 17 | 3.7 |
| CDI-EM60G5R5T2B | 17 | 26 | 25 | 5.5 |
| CDI-EM60G7R5T2B | 21 | 35 | 32 | 7.5 |
| T4（Трехфазный 380 В, 50/60 Гц） | ||||
| CDI-EM60G0R75T4B | 1.5 | 3.4 | 3 | 0.75 |
| CDI-EM60G1R5T4B | 3 | 5 | 4.5 | 1.5 |
| CDI-EM60G2R2T4B | 4 | 5.8 | 6 | 2.2 |
| CDI-EM60G3R7T4B | 5.9 | 10.5 | 9.5 | 3.7 |
| CDI-EM60G5R5T4B | 8.5 | 15.5 | 13 | 5.5 |
| CDI-EM60G7R5T4B | 11 | 20.5 | 17 | 7.5 |
| CDI-EM60G011T4B | 17 | 26 | 25 | 11 |
| CDI-EM60G015T4B | 21 | 35 | 32 | 15 |
Микропреобразователь частоты EM60 не только обладает стабильной производительностью и упрощенными функциями, но также сохраняет наиболее часто используемую пользователями конфигурацию и может быть расширен за счет нескольких интерфейсов ввода-вывода и связи. Он широко используется в механическом оборудовании, таком как высекальные машины, резьбовые машины, текстильные машины, машины для обработки стекла, красильные машины, книжные швейные машины, автоматические производственные линии, пищевое оборудование и т. д. Кроме того, микрочастотный преобразователь EM60 может не только управлять различные типы двигателей, но и дистанционное управление через сеть, улучшая интеллект оборудования.
- Подробная информация о продукции
- Запрос
Представление преобразователя частоты EM60 Mini 1,5/2,2 кВт 2 2 кВт
Инвертор серии CDI-EM60- — это инвертор мини-типа малой мощности с оптимальным управлением SVC и V/F, стабильной производительностью и упрощенными функциями. Он резервирует конфигурацию, наиболее часто используемую пользователями, и может быть расширен несколькими интерфейсами ввода-вывода и связи.
Применение преобразователя частоты EM60 Mini 1,5/2,2 кВт 2 2 кВт
В основном применяется к ситуациям с низким энергопотреблением, не связанным с виртуальным напряжением, с высокими требованиями к вводу/выводу.
Высекальная машина, резьбовая машина, текстильная машина, машина для производства стекла, красильная машина, книжная канализация, автоматическая производственная линия и пищевая машина.
Технические характеристики преобразователя частоты EM60 Mini 1,5/2,2 кВт 2 2 кВт
1).Длительный срок службы с управляемым вентилятором; функция AVR (автоматическое регулирование напряжения) обеспечивает большой выходной крутящий момент в случае низкого входного напряжения.
2). Несколько функций защиты для обеспечения безопасной и надежной работы двигателя.
3).Все стандартные изделия обработаны защитным покрытием.
4). Воздуховод изолирован лобовым стеклом, чтобы обеспечить хорошее рассеивание тепла и, таким образом, значительно улучшить адаптацию к окружающей среде.
Технический стандарт инвертора серии EM60
| элемент | Характеристики | |
| Контроль | Режим управления | Управление напряжением/частотой Векторное управление с разомкнутым контуром (SVC) Векторное управление (VC) (не применимо к сериям E100/E102/EM60) |
| Точность частоты | Цифровой: 0,02 процента. Аналоговый: 0,1 процента |
|
| Кривая V/F | Линейный, квадратный корень, любое V/F | |
| Перегрузочная способность | Тип G: номинальный ток 150 процентов в течение 60 с; 180 процентов номинального тока в течение 3 с. Тип P: номинальный ток 120 процентов в течение 60 с; 150 процентов номинального тока в течение 3 с. |
|
| Пуск крутящего момента | Тип G: 0,5 Гц/150 процентов (SVC); 0 Гц/180 процентов (VC) | |
|
Регулировка скорости Диапазон |
1:100 (СВК) 1:1000 (ВК) | |
|
Стабильная скорость Точность |
{{0}},5 процента (SVC) 0,02 процента (VC) | |
| Точность крутящего момента | 5 процентов (ВК) | |
|
Крутящий момент Компенсация |
Ручная компенсация крутящего момента ({{0}}.10 процентов -30.0 процентов ); Автоматическая компенсация крутящего момента |
|
| Рабочий режим | Клавиатура, терминал, связь RS485 |
6. Выбор модели EM60
7. Другие серии на выбор
Упаковка и доставка
Наши услуги
горячая этикетка : Мини-преобразователь частоты em60, Китай, завод, поставщики, производители, оптовая торговля, индивидуальные, сделано в Китае
сопутствующие товары
-
Солнечный инвертор с инвертора 48В решетки 3000ВА 3К…
-
Солнечный микро инвертор мощностью 300 Вт
-
Автономный солнечный инвертор мощностью 2000 Вт
-
Переносной литиевый генератор 500 Вт
-
Литиевая аккумуляторная батарея 48V200Ah
-
Инвертор солнечной водяной помпы
Частотный преобразователь DELIXI CDI-EM60G011T4B — это современное решение для управления трехфазными электродвигателями мощностью 11 кВт в системах с напряжением 380 В. Устройство позволяет эффективно регулировать скорость вращения двигателя, обеспечивая плавный запуск, оптимальную работу и безопасную остановку. Благодаря этим функциям, преобразователь снижает износ оборудования и сокращает потребление энергии, что делает его идеальным для промышленных приложений, таких как насосы, компрессоры, вентиляторы и конвейеры.
| Номинальная мощность, кВт | 11 кВт | |
| Модельный ряд | CDI-E60 | |
| Номинальное входное напряжение | Трехфазное 380 V |
| Экспреcc Доставка | ( в этот же день ) | 25 000 сум |
| Стандартная Доставка | ( 1 — 2 рабочий день ) | 10 000 сум |
Серия CDI-EM60
Описание серии CDI-EM60
Преобразователь частоты серии CDI-EM60, является маломощным однофазным инвертором небольшого размера с режимами оптимального управления SVC, и V / F.
Технические характеристики
Систему охлаждает управляемый вентилятор
Имеет встроенный модуль торможения постоянным током; Внешний тормозной модуль устанавливается как опция.
Осущ…
Описание серии CDI-EM60
Преобразователь частоты серии CDI-EM60, является маломощным однофазным инвертором небольшого размера с режимами оптимального управления SVC, и V / F.
Технические характеристики
Систему охлаждает управляемый вентилятор
Имеет встроенный модуль торможения постоянным током; Внешний тормозной модуль устанавливается как опция.
Осуществляет равномерное торможение.
Отдельная клавиатура, с дальностью действия 50 метров; отдельная клавиатура для контроля параметров поставляется опционально.
Расширяемый интерфейс связи RS485, позволяющий использовать стандартное подключение по протоколу MODBUS RTU, и может совмещаться с различными компьютерами.
Функция AVR (Автоматическое Регулирование Напряжения), обеспечивает высокий крутящий момент, в случае низкого входящего напряжения.
Множественные функции защиты для безопасной и надёжной работы мотора
Все стандартные модели обрабатываются защитным покрытием
Воздуховоды изолированы ветровыми стеклами для обеспечения хорошего тепловыделения, устройство лучше адаптировано к окружающей среде.
Сферы применения:
— вырезные станки
— высечные машины
— текстиль
— станок для стекла
— оборудование для покраски
— пищевая промышленность

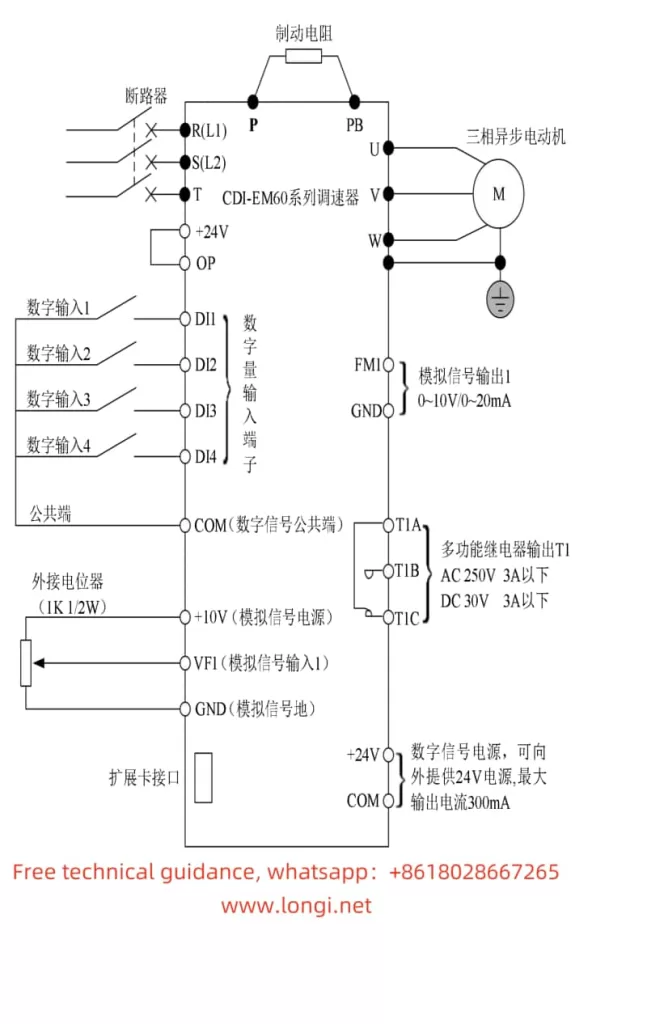

Схема
