Digitech whammy ricochet инструкция на русском

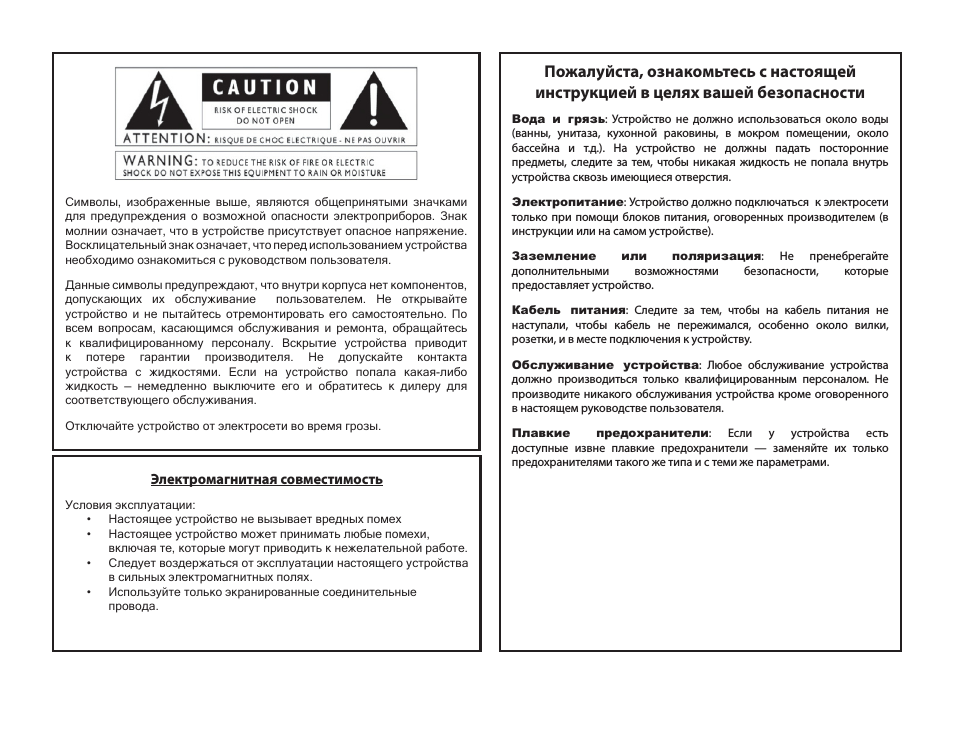

Символы, изображенные выше, являются общепринятыми значками
для предупреждения о возможной опасности электроприборов. Знак
молнии означает, что в устройстве присутствует опасное напряжение.
Восклицательный знак означает, что перед использованием устройства
необходимо ознакомиться с руководством пользователя.

Данные символы предупреждают, что внутри корпуса нет компонентов,
допускающих их обслуживание пользователем. Не открывайте
устройство и не пытайтесь отремонтировать его самостоятельно. По
всем вопросам, касающимся обслуживания и ремонта, обращайтесь
к квалифицированному персоналу. Вскрытие устройства приводит
к потере гарантии производителя. Не допускайте контакта
устройства с жидкостями. Если на устройство попала какая-либо
жидкость — немедленно выключите его и обратитесь к дилеру для
соответствующего обслуживания.

Отключайте устройство от электросети во время грозы.

Электромагнитная совместимость

Условия эксплуатации:

Настоящее устройство не вызывает вредных помех
Настоящее устройство может принимать любые помехи,
включая те, которые могут приводить к нежелательной работе.
Следует воздержаться от эксплуатации настоящего устройства
в сильных электромагнитных полях.
Используйте только экранированные соединительные
провода.

•
•

•

•

Пожалуйста, ознакомьтесь с настоящей

инструкцией в целях вашей безопасности

Вода и грязь: Устройство не должно использоваться около воды

(ванны, унитаза, кухонной раковины, в мокром помещении, около

бассейна и т.д.). На устройство не должны падать посторонние

предметы, следите за тем, чтобы никакая жидкость не попала внутрь

устройства сквозь имеющиеся отверстия.

Электропитание: Устройство должно подключаться к электросети

только при помощи блоков питания, оговоренных производителем (в

инструкции или на самом устройстве).

Заземление

или

поляризация: Не пренебрегайте

дополнительными

возможностями

безопасности,

которые

предоставляет устройство.

Кабель питания: Следите за тем, чтобы на кабель питания не

наступали, чтобы кабель не пережимался, особенно около вилки,

розетки, и в месте подключения к устройству.

Обслуживание устройства: Любое обслуживание устройства

должно производиться только квалифицированным персоналом. Не

производите никакого обслуживания устройства кроме оговоренного

в настоящем руководстве пользователя.

Плавкие

предохранители: Если у устройства есть

доступные извне плавкие предохранители — заменяйте их только

предохранителями такого же типа и с теми же параметрами.

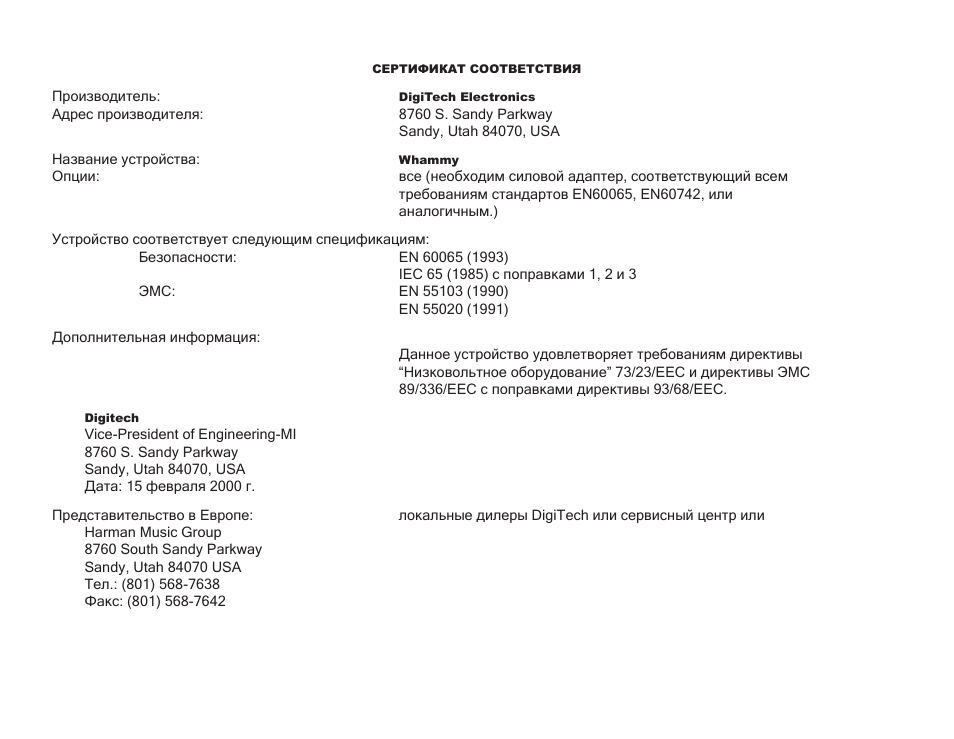

СЕРТИФИКАТ СООТВЕТСТВИЯ

Производитель:

DigiTech Electronics

Адрес производителя:

8760 S. Sandy Parkway

Sandy, Utah 84070, USA

Название устройства:

Whammy

Опции:

все (необходим силовой адаптер, соответствующий всем

требованиям стандартов EN60065, EN60742, или

аналогичным.)

Устройство соответствует следующим спецификациям:

Безопасности:

EN 60065 (1993)

IEC 65 (1985) с поправками 1, 2 и 3

ЭМС:

EN 55103 (1990)

EN 55020 (1991)

Дополнительная информация:

Данное устройство удовлетворяет требованиям директивы

“Низковольтное оборудование” 73/23/EEC и директивы ЭМС

89/336/EEC с поправками директивы 93/68/EEC.

Digitech

Vice-President of Engineering-MI
8760 S. Sandy Parkway
Sandy, Utah 84070, USA
Дата: 15 февраля 2000 г.

Представительство в Европе:

локальные дилеры DigiTech или сервисный центр или

Harman Music Group
8760 South Sandy Parkway
Sandy, Utah 84070 USA
Тел.: (801) 568-7638
Факс: (801) 568-7642

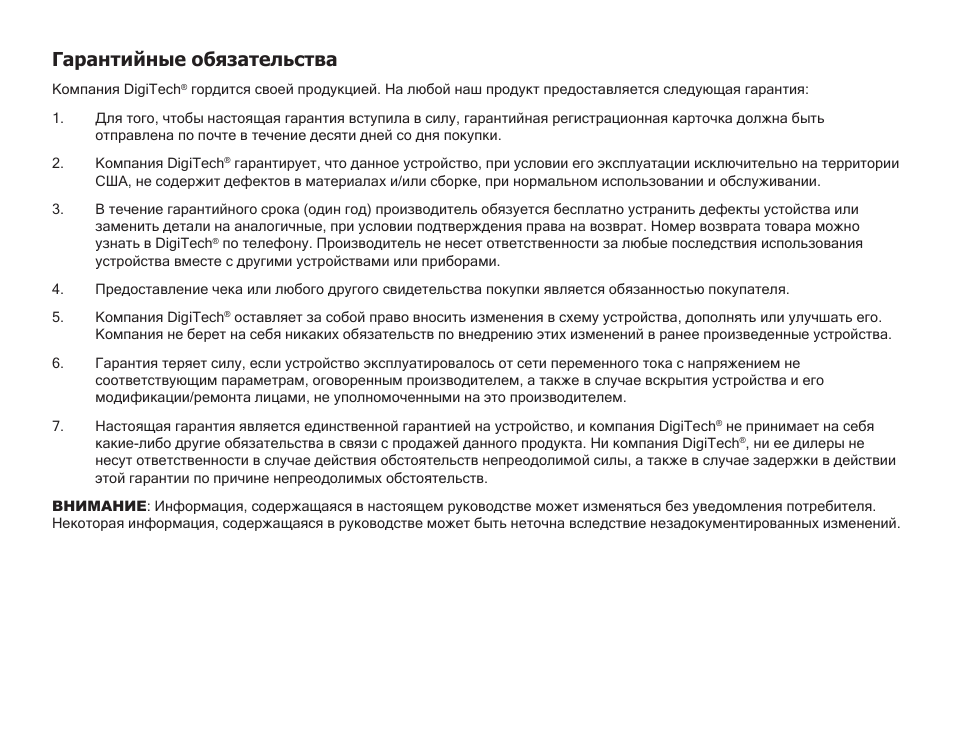

Гарантийные обязательства

Компания DigiTech

®

гордится своей продукцией. На любой наш продукт предоставляется следующая гарантия:

Для того, чтобы настоящая гарантия вступила в силу, гарантийная регистрационная карточка должна быть
отправлена по почте в течение десяти дней со дня покупки.

Компания DigiTech

®

гарантирует, что данное устройство, при условии его эксплуатации исключительно на территории

США, не содержит дефектов в материалах и/или сборке, при нормальном использовании и обслуживании.

В течение гарантийного срока (один год) производитель обязуется бесплатно устранить дефекты устойства или
заменить детали на аналогичные, при условии подтверждения права на возврат. Номер возврата товара можно
узнать в DigiTech

®

по телефону. Производитель не несет ответственности за любые последствия использования

устройства вместе с другими устройствами или приборами.

Предоставление чека или любого другого свидетельства покупки является обязанностью покупателя.

Компания DigiTech

®

оставляет за собой право вносить изменения в схему устройства, дополнять или улучшать его.

Компания не берет на себя никаких обязательств по внедрению этих изменений в ранее произведенные устройства.

Гарантия теряет силу, если устройство эксплуатировалось от сети переменного тока с напряжением не
соответствующим параметрам, оговоренным производителем, а также в случае вскрытия устройства и его
модификации/ремонта лицами, не уполномоченными на это производителем.

Настоящая гарантия является единственной гарантией на устройство, и компания DigiTech

®

не принимает на себя

какие-либо другие обязательства в связи с продажей данного продукта. Ни компания DigiTech

®

, ни ее дилеры не

несут ответственности в случае действия обстоятельств непреодолимой силы, а также в случае задержки в действии
этой гарантии по причине непреодолимых обстоятельств.

ВНИМАНИЕ: Информация, содержащаяся в настоящем руководстве может изменяться без уведомления потребителя.

Некоторая информация, содержащаяся в руководстве может быть неточна вследствие незадокументированных изменений.

1.

2.

3.

4.

5.

6.

7.

Р

уководство

пользователя

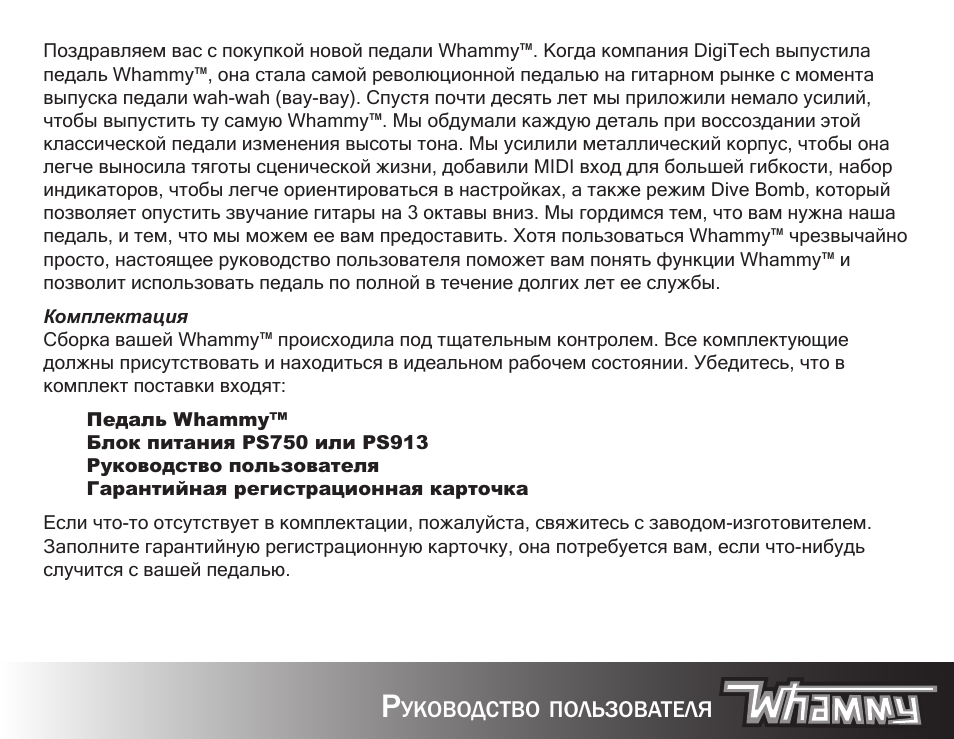

Поздравляем вас с покупкой новой педали Whammy™. Когда компания DigiTech выпустила
педаль Whammy™, она стала самой революционной педалью на гитарном рынке с момента
выпуска педали wah-wah (вау-вау). Спустя почти десять лет мы приложили немало усилий,
чтобы выпустить ту самую Whammy™. Мы обдумали каждую деталь при воссоздании этой
классической педали изменения высоты тона. Мы усилили металлический корпус, чтобы она
легче выносила тяготы сценической жизни, добавили MIDI вход для большей гибкости, набор
индикаторов, чтобы легче ориентироваться в настройках, а также режим Dive Bomb, который
позволяет опустить звучание гитары на 3 октавы вниз. Мы гордимся тем, что вам нужна наша
педаль, и тем, что мы можем ее вам предоставить. Хотя пользоваться Whammy™ чрезвычайно
просто, настоящее руководство пользователя поможет вам понять функции Whammy™ и
позволит использовать педаль по полной в течение долгих лет ее службы.
Комплектация

Сборка вашей Whammy™ происходила под тщательным контролем. Все комплектующие
должны присутствовать и находиться в идеальном рабочем состоянии. Убедитесь, что в
комплект поставки входят:

Педаль Whammy™

Блок питания PS750 или PS913

Руководство пользователя

Гарантийная регистрационная карточка

Если что-то отсутствует в комплектации, пожалуйста, свяжитесь с заводом-изготовителем.
Заполните гарантийную регистрационную карточку, она потребуется вам, если что-нибудь
случится с вашей педалью.

Р

уководство

пользователя

3

1

4

5

6

7

8

2

9

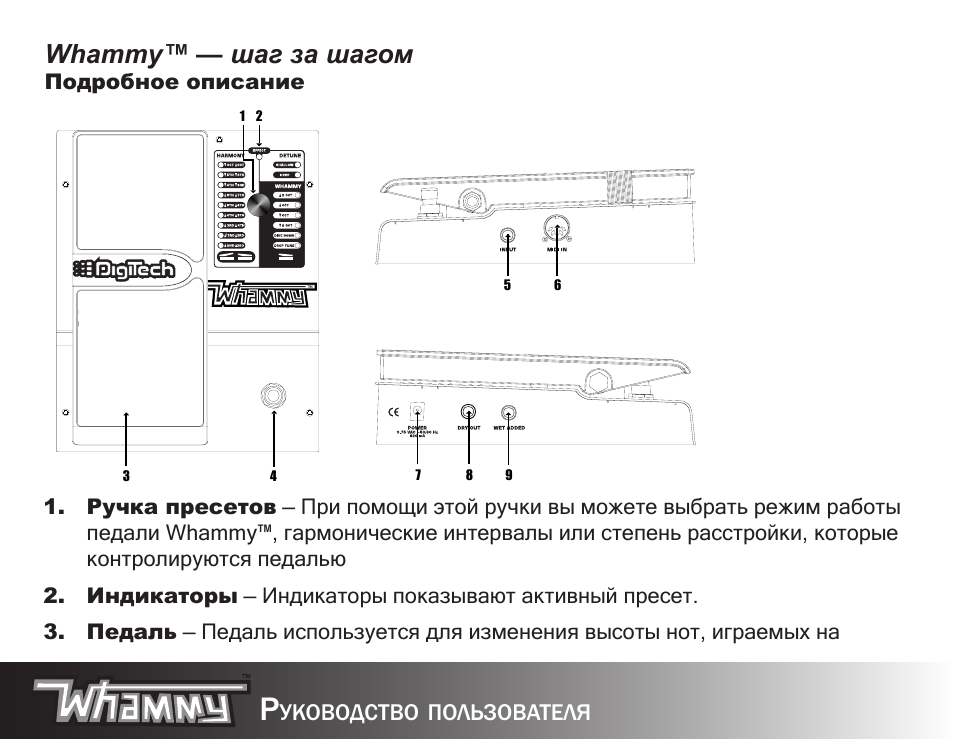

Whammy™ — шаг за шагом

Подробное описание

Ручка пресетов — При помощи этой ручки вы можете выбрать режим работы

педали Whammy™, гармонические интервалы или степень расстройки, которые
контролируются педалью
Индикаторы — Индикаторы показывают активный пресет.
Педаль — Педаль используется для изменения высоты нот, играемых на

1.

2.
3.

Р

уководство

пользователя

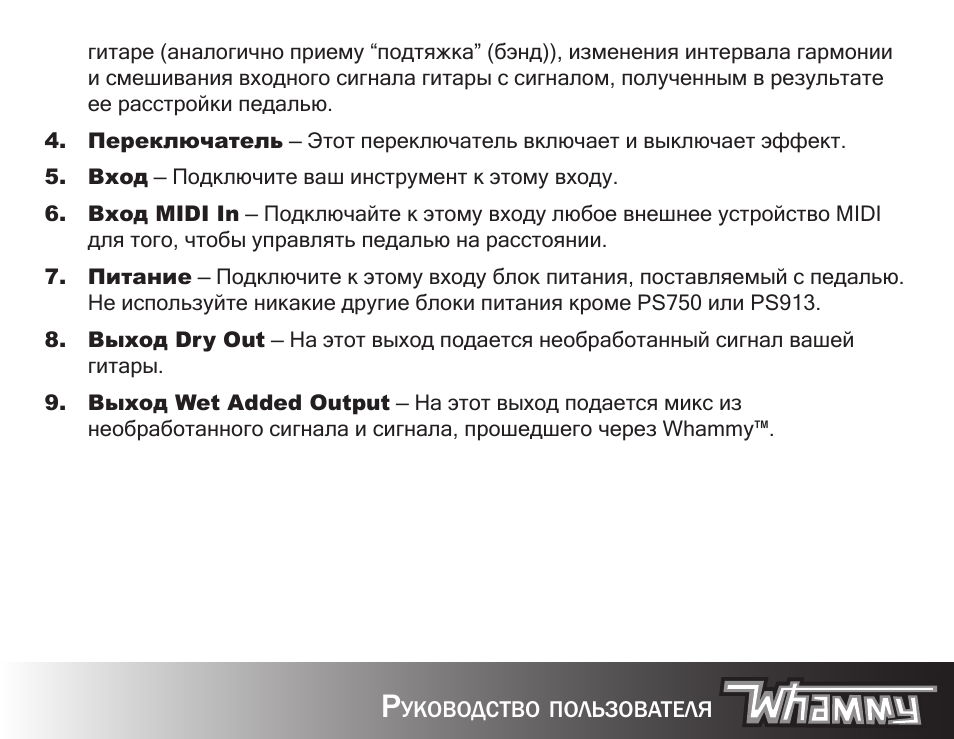

гитаре (аналогично приему “подтяжка” (бэнд)), изменения интервала гармонии
и смешивания входного сигнала гитары с сигналом, полученным в результате
ее расстройки педалью.
Переключатель — Этот переключатель включает и выключает эффект.
Вход — Подключите ваш инструмент к этому входу.
Вход MIDI In — Подключайте к этому входу любое внешнее устройство MIDI

для того, чтобы управлять педалью на расстоянии.
Питание — Подключите к этому входу блок питания, поставляемый с педалью.

Не используйте никакие другие блоки питания кроме PS750 или PS913.
Выход Dry Out — На этот выход подается необработанный сигнал вашей

гитары.
Выход Wet Added Output — На этот выход подается микс из

необработанного сигнала и сигнала, прошедшего через Whammy™.

4.
5.
6.

7.

8.

9.

Р

уководство

пользователя

Distortion Pedal

Tuner

Dry Out

Wet Added

Input

AC Power

MIDI Out

MIDI In

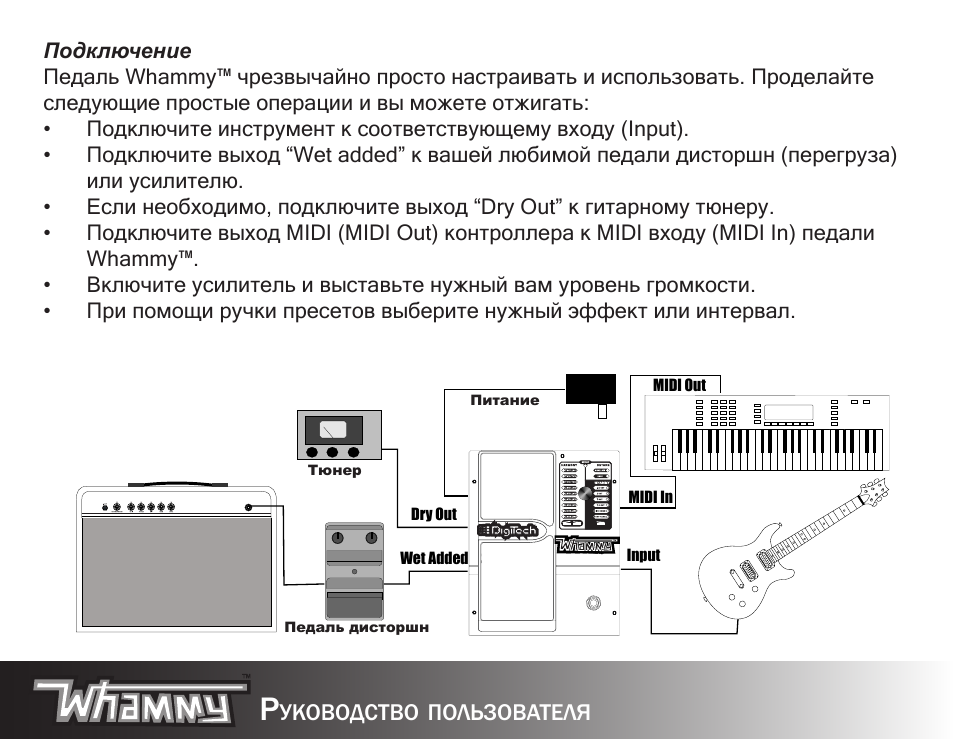

Подключение

Педаль Whammy™ чрезвычайно просто настраивать и использовать. Проделайте
следующие простые операции и вы можете отжигать:

Подключите инструмент к соответствующему входу (Input).
Подключите выход “Wet added” к вашей любимой педали дисторшн (перегруза)
или усилителю.
Если необходимо, подключите выход “Dry Out” к гитарному тюнеру.
Подключите выход MIDI (MIDI Out) контроллера к MIDI входу (MIDI In) педали
Whammy™.
Включите усилитель и выставьте нужный вам уровень громкости.
При помощи ручки пресетов выберите нужный эффект или интервал.

•
•

•
•

•
•

Педаль дисторшн

Тюнер

Питание

Р

уководство

пользователя

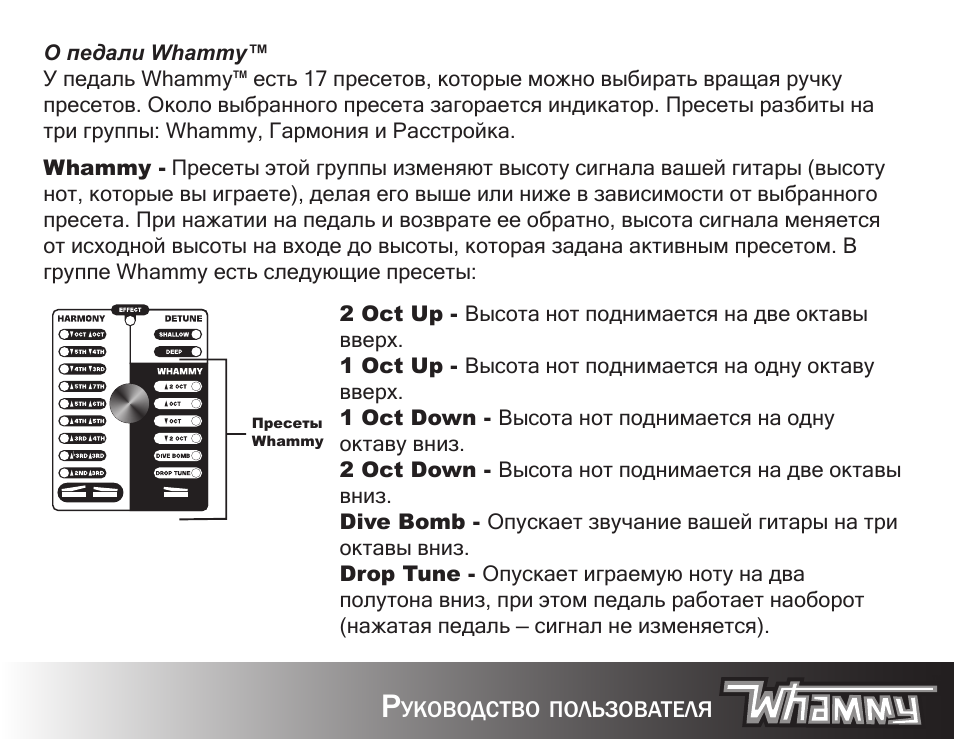

О педали Whammy™

У педаль Whammy™ есть 17 пресетов, которые можно выбирать вращая ручку
пресетов. Около выбранного пресета загорается индикатор. Пресеты разбиты на
три группы: Whammy, Гармония и Расстройка.
Whammy — Пресеты этой группы изменяют высоту сигнала вашей гитары (высоту

нот, которые вы играете), делая его выше или ниже в зависимости от выбранного
пресета. При нажатии на педаль и возврате ее обратно, высота сигнала меняется
от исходной высоты на входе до высоты, которая задана активным пресетом. В
группе Whammy есть следующие пресеты:

2 Oct Up — Высота нот поднимается на две октавы

вверх.

1 Oct Up — Высота нот поднимается на одну октаву

вверх.

1 Oct Down — Высота нот поднимается на одну

октаву вниз.

2 Oct Down — Высота нот поднимается на две октавы

вниз.

Dive Bomb — Опускает звучание вашей гитары на три

октавы вниз.

Drop Tune — Опускает играемую ноту на два

полутона вниз, при этом педаль работает наоборот
(нажатая педаль — сигнал не изменяется).

Пресеты

Whammy

Р

уководство

пользователя

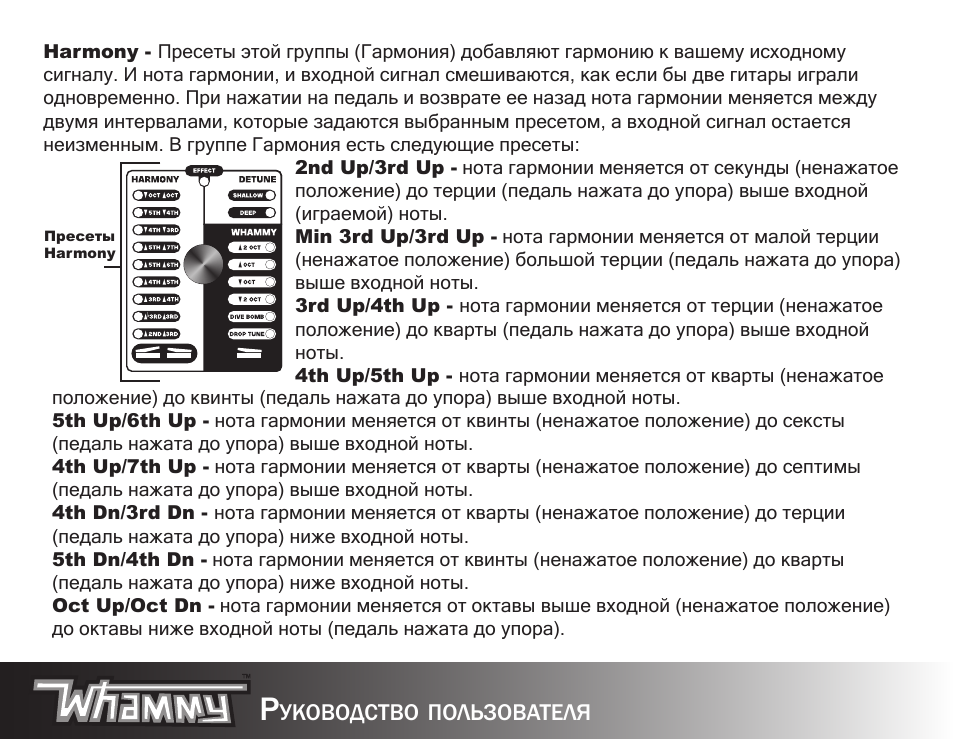

Harmony — Пресеты этой группы (Гармония) добавляют гармонию к вашему исходному

сигналу. И нота гармонии, и входной сигнал смешиваются, как если бы две гитары играли
одновременно. При нажатии на педаль и возврате ее назад нота гармонии меняется между
двумя интервалами, которые задаются выбранным пресетом, а входной сигнал остается
неизменным. В группе Гармония есть следующие пресеты:

2nd Up/3rd Up — нота гармонии меняется от секунды (ненажатое

положение) до терции (педаль нажата до упора) выше входной
(играемой) ноты.

Min 3rd Up/3rd Up — нота гармонии меняется от малой терции

(ненажатое положение) большой терции (педаль нажата до упора)
выше входной ноты.

3rd Up/4th Up — нота гармонии меняется от терции (ненажатое

положение) до кварты (педаль нажата до упора) выше входной
ноты.

4th Up/5th Up — нота гармонии меняется от кварты (ненажатое

Пресеты

Harmony

положение) до квинты (педаль нажата до упора) выше входной ноты.

5th Up/6th Up — нота гармонии меняется от квинты (ненажатое положение) до сексты

(педаль нажата до упора) выше входной ноты.

4th Up/7th Up — нота гармонии меняется от кварты (ненажатое положение) до септимы

(педаль нажата до упора) выше входной ноты.

4th Dn/3rd Dn — нота гармонии меняется от кварты (ненажатое положение) до терции

(педаль нажата до упора) ниже входной ноты.

5th Dn/4th Dn — нота гармонии меняется от квинты (ненажатое положение) до кварты

(педаль нажата до упора) ниже входной ноты.

Oct Up/Oct Dn — нота гармонии меняется от октавы выше входной (ненажатое положение)

до октавы ниже входной ноты (педаль нажата до упора).

Press the button for help

Написать сообщение

Доставка по Москве:

доставка товара «в наличии» осуществляется в течение двух рабочих дней с момента заказа.
Доставка за пределы МКАД рассчитывается индивидуально менеджером «Я Музыкант».
Доставка товара «под заказ» осуществляется сроком от 7-20 дней.
В пределах МКАД возможна доставка товара «в наличии» на следующий день.

Условия получения заказа на следующий день:

• Заказ необходимо оформить до 12:00 часов, все товары должны быть в наличии.
• При оформлении после 12.00 часов необходимо выбирать доступные даты для получения заказа.

Бесплатная доставка, условия:
По Москве – сумма заказа от 5 000 рублей;

Варианты оплаты:
Оплата банковской картой;
Оплата наличными при получении заказа в терминале;
Оплата через р/с для Юридических лиц;
Оплата через системы электронных и банковских платежей — Webmoney, Qiwi, Yandex-деньги, Элекснет, терминалы Сбербанка и других банков
Кредит;

Оплата возможна:
Банковской картой (только Московский филиал);
Банковской картой на сайте;
Наличными при получении в ТК или курьеру;
Безналичным переводом (для Юр.лиц);
Оформив кредит;

Первый взнос: 0%
Сумма: от 1 500 до 300 000
Сроки выплат: 3—36 месяцев
Особенности: Действует на все товары, включая акционные

Кредит вы можете оформить онлайн на странице банка партнера, либо по телефону с менеджером «Я Музыкант»

Что необходимо для оформления кредита:
Выбрать нужный товар;
Добавить в корзину;
В корзине выбрать пункт «кредит», после чего откроется окно для заполнения заявки;
После одобрения необходимо будет подписать договор с банком (в офисе банка, дома с помощью курьера);
После подписания договора вы сможете получить свой товар (согласно срокам доставки).
