Устройства плавного пуска Schneider Altistart 01

Устройства плавного пуска Altistart 01.

Переходной процесс пуска электродвигателя скважинного насоса прямым включением на номинальное напряжение часто сопровождается рядом проблем, вызванных протеканием больших пусковых токов (для двигателей скважинных насосов пусковой ток составляет 6-8 In), перегрузок механического и гидродинамического характера. В других технологических процессах прямой пуск электродвигателя может стать причиной ударного увеличения люфта в деталях приводного механизма. Пусковые токи интенсифицируют старение изоляции обмоток. Учащенные прямые пуски могут быстро вывести из строя электродвигатель насоса. Резкий набор скорости и резкое весовое торможение потока воды в подающем трубопроводе при прямом пуске и остановке скважинного насоса вызывают гидравлические удары, заставляющие «подпрыгивать» насос, трубу, арматуру и клапаны. Такие испытания запаса прочности могут в короткие сроки выявить слабое звено и привести к аварии. Механическая пусковая перегрузка и гидравлические удары, сопровождающие каждый прямой пуск и останов, способны сорвать со шпонки рабочее колесо или свернуть в винт вал поверхностного центробежного насоса, разбить полимерные диффузоры и сопла самовсасывающего насоса, разорвать стык или участок трубопровода.

Современная альтернатива прямому пуску — применение УПП (только для пуска или для пуска и торможения). Компактность, невысокая цена, возможность приемлемо ограничить пусковой ток и обеспечить мягкий, безударный разгон/торможение, простота установки и настроек обусловили широкое распространение устройств плавного пуска (УПП) Altistart 01.

Применение «софт-стартеров» для управления пуском погружного электронасоса позволило не только снизить тепловую и динамическую перегрузку изоляции обмоток и уменьшить износ механической части насоса, но и обеспечить приемлемые условия эксплуатации самой скважины, устранив отрицательное действие гидравлических ударов.

Настройки устанавливают алгоритм управления разгоном, торможением и начальным моментом. Темп разгона указывает время, за которое «софт-стартер» обеспечит нарастание от заданного начального до номинального значения напряжения. Время реального разгона (плавного пуска) будет определяться фактическим противомоментом нагрузки. Темп торможения покажет время, за которое «софт-стартер» обеспечит снижение полного напряжения до значения останова (при необходимости, с дальнейшей остановкой на выбеге). Регулирование начального момента позволит создать необходимые условия для пуска (например, установить момент, достаточный для преодоления весового давления столба воды для скважинного насоса или противомомента нагрузки в смесителе). Устройства плавного пуска могут быть также оснащены функцией «ударного старта» для запуска двигателя в условиях высокого начального противомомента нагрузки (дробилки, смесители, мельницы), используя стартовое кратковременное открытие силовых ключей. Не все устройства плавного пуска оснащены такой функцией.

УПП Altistart могут применяться как для однофазных, так и для трехфазных электродвигателей. В трехфазных УПП (Altistart 01 N2) регулирование осуществляется в двух фазах. УПП (Altistart 01 N1) с регулированием в одной фазе могут применяться как для трехфазных, так и для однофазных электродвигателей насосов. Устройства плавного пуска с регулированием в одной фазе (Altistart 01 N1) не содержат функцию торможения – останов двигателя осуществляется выбегом. Их применение преимущественно направлено на решение задач тяжелого пуска трехфазного или однофазного насоса или другого приводного механизма с точки зрения питающей сети, когда от питающей сети требуется ток, которые она не может обеспечить или может обеспечить с большим трудом.

Источник

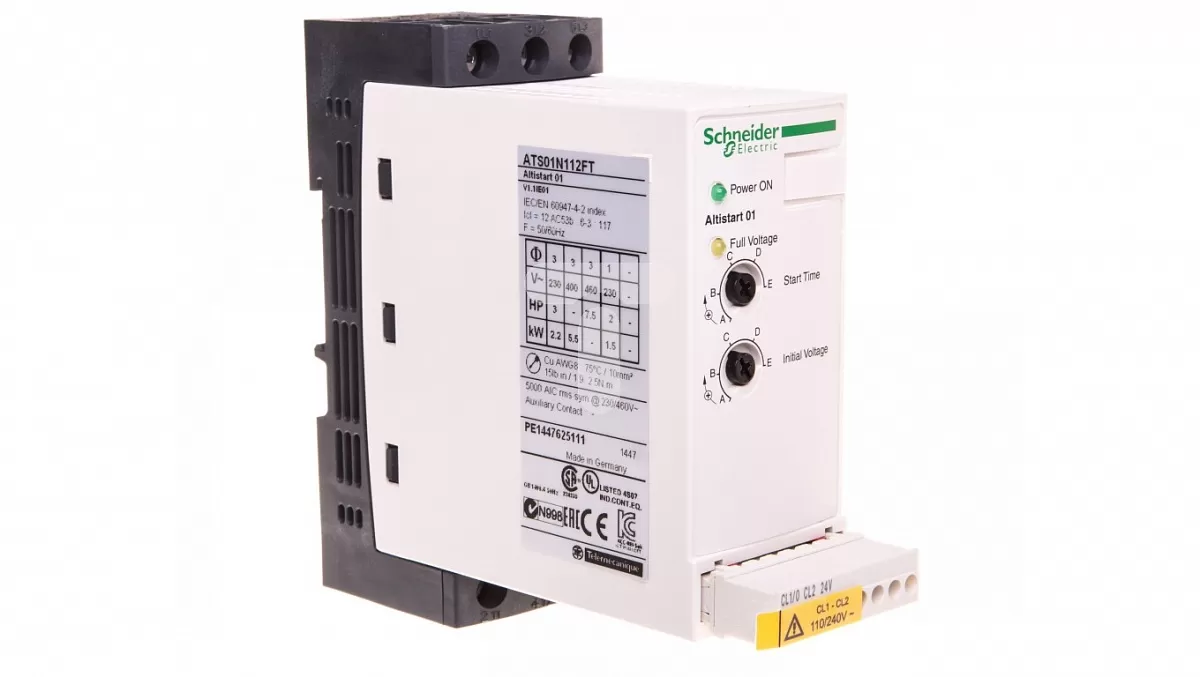

Schneider Electric Altistart 01

Устройства плавного пуска Altistart 01 для одно- или трехфазных асинхронных электродвигателей мощностью от 0,37 до 15 кВт

Устройства плавного пуска для асинхронных двигателей

В данном разделе представлены только самые ходовые модели частотных преобразователей. Если Вы не смогли найти необходимую модель, то обратитесь к нам и мы поможем подобрать оптимальный функционал частотника, который будет отвечать всем Вашим требованиям.

Устройство плавного пуска Altistart 01 предназначено для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей. Использование устройства Altistart 01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Оно позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования. Altistart 01 ограничивает момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.

• Управление двумя фазами питания двигателя для ограничения пускового тока и плавного
• Торможения.
• Внутреннее реле байпаса.
• Для двигателей мощностью от 0,37 кВт до 15 кВт.
• Напряжение питания двигателей: 230, 400, 480 и 690 В, 50/60 Гц.
• В установках, для которых не обязательна гальваническая развязка, применение Altistart 01 позволяет обойтись без сетевого контактора.

Преимущества

Устройства Altistart 01 чрезвычайно компактны, легки в настройке, устанавливаются вплотную друг к другу, соответствуют нормам МЭК/EN 60947-4-2, сертификатам UL, CSA, C–Tick, CCC и ГОСТ, с маркировкой CE.

Применение

• конвейеры;
• ленточные транспортеры;
• насосы;
• вентиляторы;
• компрессоры;
• автоматические двери;
• небольшие портальные краны;
• временные механизмы.

Мы осуществляем доставку по всей России. Вы можете забрать товар с нашего склада в Вашем регионе самовывозом. Адреса складов указаны в контактах региональных представительств. Мы можем, по Вашему желанию, отправить товар транспортной компанией до указанного адреса.

Источник

Устройства плавного пуска Altistart 01.

Устройство плавного пуска Altistart 01 предназначено для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей. Использование устройства Altistart 01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Оно позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования. Altistart 01 ограничивает момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.
— Управление двумя фазами питания двигателя для ограничения пускового тока и плавного торможения.
— Внутреннее реле байпаса.
— Для двигателей мощностью от 0,37 кВт до 15 кВт.
— Напряжение питания двигателей: 230, 400, 480 и 690 В, 50/60 Гц.
— В установках, для которых не обязательна гальваническая развязка, применение Altistart 01 позволяет обойтись без сетевого контактора.

Устройства плавного пуска предназначены для следующих простых применений:
конвейеры; ленточные транспортеры; насосы; вентиляторы; компрессоры; автоматические двери; небольшие краны; механизмы с ременной передачей.

2 л.с.
3 л.с. 3 кВт
4 кВт
5.5 кВт 5 л.с.
7,5 л.с. 7,5 кВт
9 кВт
11 кВт 10 л.с.
15 л.с. 25 А

ATS 01N125FT

УСТРОЙСТВА ПЛАВНОГО ПУСКА ДЛЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ ALTISTART U01 И TESYS МОДЕЛИ U.
Устройства плавного пуска и торможения Altistart U01 для асинхронных двигателей предназначено, главным образом, для работы с интеллектуальными автоматическими пускателями TeSys модели U.
Сочетание пускателей TeSys модели U 1 и Altistart U01 3, соединенных при помощи разъема 2, является уникальным и инновационным в области управления двигателями.
Использование устройства Altistart U01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый безударный плавный пуск. Altistart U01 позволяет исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования.
Altistart U01 ограничивает момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.
Устройства плавного пуска предназначены для следующих простых применений:
— конвейеры;
— ленточные транспортеры;
— насосы;
— вентиляторы;
— компрессоры;
— автоматические двери;
— небольшие краны;
— механизмы с ременной передачей.
Altistart U01 чрезвычайно компактен, легок в настройке, соответствует нормам МЭК/EN 60947-4-2, сертификатам UL, CSA, C–Tick, CCC и ГОСТ,

Источник

Санкт-Петербург: +7 (812) 418-30-67, +7 952 221-27-38

Картинка с сайта: instruk.detektorpoligraf.ru

Altistart 01, применение

Altistart 01 предназначены для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей.
Использование Altistart 01 улучшает пусковые характеристики асинхронных двигателей, обеспечивая контролируемый, безударный, плавный пуск. Altistart 01 позволяют исключить механические удары, являющиеся причиной преждевременного износа, уменьшить затраты на ремонт, сократить простои оборудования. Altistart 01 ограничивают момент и броски тока при пуске механизмов, для которых не требуется большой пусковой момент.
Altistart 01 устройства плавного пуска предназначены для следующих простых применений:
— конвейеры
— ленточные транспортеры
— насосы
— вентиляторы
— компрессоры
— автоматические двери
— небольшие краны
— механизмы с ременной передачей
Altistart 01 чрезвычайно компактны, легки в настройке, устанавливаются вплотную друг к другу.

Altistart 01 включает в себя три серии изделий:
Altistart 01 Устройства плавного пуска ATS 01N1●●●
— управление одной фазой питания двигателя (однофазного или трехфазного) для ограничения пускового момента.
— Внутреннее реле байпаса
— Для двигателей мощностью от 0,37 до 5,5 кВт
— Напряжение питания двигателей от 110 до 480 В, 50/60 Гц. Для управления пусковым устройством необходимо внешнее питание. Для включения/отключения двигателя всегда требуется сетевой контактор.
Altistart 01 Устройства плавного пуска и торможения ATS 01N2●●●
— Управление двумя фазами питания двигателя для ограничения пускового тока и плавного торможения.
— Внутреннее реле байпаса.
— Для двигателей мощностью от 0,75 кВт до 15 кВт.
— Напряжение питания двигателей: 230, 400 и 480 В, 50/60 Гц.
В установках, для которых необязательна гальваническая развязка, применение Altistart 01 позволяет обойтись без сетевого контактора.
Altistart 01 Устройства плавного пуска и торможения ATSU 01N2●●LT
— Управление двумя фазами питания двигателя для ограничения пускового тока и плавного торможения.
— Внутреннее реле байпаса.
— Для двигателей мощностью от 0,75 кВт до 15 кВт.
— Напряжение питания двигателей:200 и 480 В, 50/60 Гц.
Для управления пусковым устройством Altistart 01 необходим внешний источник питания.

Altistart 01, как заказать?

Для заказа Altistart 01 обращайтесь в наш интернет-магазин. Размещая заказ на Altistart 01 в нашем интернет-магазине, Вы еще не платите деньги, а всего лишь сообщаете нам о своих намерениях. Также обращаем Ваше внимание мы работаем только по безналичному расчету с юридическими лицами.

Источник

Устройства плавного пуска Altistar 01 и Altistart 01U

Устройства мягкого пуска ATS01 и ATS01 U производства ШЭ предназначаются для обеспечения плавного пуска и торможения электродвигателей, что позволяет уменьшить:
пики пусковых токов и как следствие уменьшить риск возникновения коротких замыканий в кабелях,
общий износ контактов коммутационного оборудования и механические повреждения элементов электродвигател

В случае применения с насосном оборудовании, значительно уменьшает гидродинамические удары.
Софт стартеры ATS 01 относятся к эконом сегменту из продуктовой линейки данного направления ШЭ. Основная сфера применения ATS01 направлены на использование в простых механизмах, где не требуется построения сложноподчиненных автоматических систем:
Подъемо-транспортное оборудование, конвейеры транспортеры, небольшие краны
Вентиляционное и насосное оборудование,
Механизмы с передачей момента электродвигателя с помощью ремней или редукторов.
Основные интерфейсы управления Altistart 01
Для локального управления — потенциометр для управления временем пуска, потенциометр для управления уровня начального напряжения электродвигателя.
Для дистанционного управления преобразователи плавного пуска Altistart 01 — два входа 0-24В постоянного тока и 110-240В для питания цепей управления.
Основное отличие софтстартеров Altistart U01 от ATS01 — использования в комплекте с интеллектуальным пускателем TeSys модели U соединенным при помощи разъема
Комплектующие устройств плавного пуска

Софтстартеры Altistart используются для построения сложных систем защиты двигателя с защитой по перегрузке, коротким замыканиям, неполнофазному напряжению и пр.

Расшифровка обозначений серии Altistart 01

Софтстартер ATS 01
ATS серия устройства планого пуска
управление фазами

01N1 однофазное управление
01N2 двухфазное управление
номинальный ток
3,6,9,12,25 для 01N1
6,9,12,22,32,
рабочее напряжение

FT 110 230 для однофазных двигат. 200-480 для трехфазных
LU 200-240 трехфазное
QN 380-415 трехфазное
LY 230-690 трехфазное
Q 400 трехфазное

Вопросы и ответы по серии Altistart 01

Что такое управляющее напряжение софтстартера

Это уровень напряжение, которым устройство плавного пуска управляется дистанционно

На что нужно обратить внимание при выборе устройства плавного пуска.

1. Чтобы выбрать софтстартер Вам необходимо знать мощность электродвигателя и режим работы. Если режим работы двигателя «тяжелый» (пуски под нагрузкой, частые остановы и пуски), то рекомендуются подбирать софтстартер по мощность выше, чем у управляемого электродвигателя.

Источник

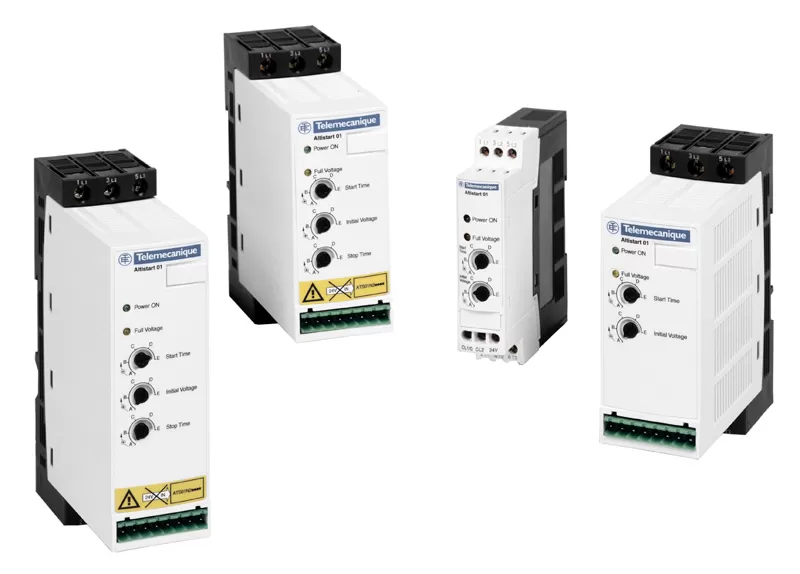

Семейство устройств Schneider Electric Altistart 01 включает в себя такие гаммы изделий:

Картинка с сайта: fgrus.ru

1. Устройства плавного пуска ATS01N1. Управление одной фазой питания двигателя (с одной или тремя фазами) с целью ограничения пускового момента. Внутреннее реле байпаса. Для двигателей мощностью 0,37-5,5 кВт. Напряжение питания двигателей составляет 110-480 В, 50/60 Гц. Для управления пусковым устройством требуется внешнее питание. Для включения или отключения двигателя всегда нужен сетевой контактор.
2. Устройства плавного пуска и торможения ATS01N2. Управление двумя фазами питания двигателя для ограничения пускового тока и плавного торможения. Внутреннее реле байпаса. Для двигателей мощностью 0,75-75 кВт. Напряжение питания двигателей: 230, 400, 480 и 690 В, 50/60 Гц. В установках, для которых не обязательна гальваническая развязка, применение Altistart 01 позволяет обойтись без использования сетевого контактора.

Преимущества и функционал

Устройства Altistart 01 отличаются небольшими размерами, простотой настройки, монтаж осуществляется вплотную друг к другу, отвечают нормам МЭК/EN 60947-4-2, сертификатам UL, CSA, C–Tick, CCC и ГОСТ, с маркировкой CE.

Картинка с сайта: fgrus.ru

Они выполняют такой функционал:

• управление одной и двумя фазами питания однофазного и трехфазного двигателя с целью ограничения пускового тока и плавного торможения;
• двухпроводное и трехпроводное управление;
• настройка времени пуска, благодаря чему можно подстроить темп изменения напряжения, прикладываемого к двигателю, и получить время, которое зависит от зависит от нагрузки двигателя;
• благодаря этому УПП можно не использовать сетевой контактор в установках, для которых гальваническая развязка не обязательна;
• опция BOOST поддержки напряжения посредством дискретного входа.

Применение

Устройства плавного пуска Schneider Electric Altistart 01 нашли широкое применение в:

• конвейерах;
• транспортерах ленточного типа;
• насосах;
• вентиляторах;
• компрессорах;
• автоматических дверях;
• небольших портальных кранах;
• временных механизмах.

Картинка с сайта: fgrus.ru

Если необходимо купить это устройство, то стоит выбрать интернет-магазин fgrus.ru. Здесь на Altistart 01 цена невысокая, что стало возможно благодаря прямому сотрудничеству с заводом-изготовителем, не прибегая к помощи посредников. Помимо этого, сотрудники торговой площадки предложат быструю доставку в любой регион России, а также страны СНГ. Все, что необходимо сделать — заполнить специальную онлайн-форму.
