Dorma ts compact инструкция по установке

Картинка с сайта: kdsdom.ru

Картинка с сайта: kdsdom.ru

Схема дверного доводчика dormakaba TS Compakt

Высоконадежный доводчик с отличными техническими характеристиками и бюджетной ценой. Качество обусловлено многоуровневой системой проверок, исключающей наличие низкокачественных деталей.

Подходит для дверей со стандартными параметрами любого типа, в том числе противопожарных. Бесперебойно работает на дверях весом не более 120 кг.

Для регулировки достаточно применить монтажный шаблон. Доводчик работает в трех диапазонах, от 2 до 4. Последний предназначен для использования совместно с тяжелыми дверьми. Доводчик может зафиксировать дверь в открытом положении, если это необходимо.

Доводчик дверной dormakaba TS Compakt имеет защитное покрытие, предохраняющее металл от разрушающего воздействия внешней среды. Эта особенность позволяет использовать агрессивные средства во время санитарной обработки.

Цветовая гамма модели состоит из следующих цветов:

• серебристый;
• черный;
• коричневый;
• черный.

Монтаж максимально прост, для установки достаточно базовых знаний и наличия инструкции. Не требует монтажной пластины.

Ответить на все возникшие вопросы о модели могут менеджеры компании. Достаточно обратиться к ним любым удобным способом.

Настройки усилия закрывания

Ширина двери	Регулировка на величину усилия	Картинка с сайта: kdsdom.ru
≤ 850 мм	Size 2
≤ 950 мм	Size 3
≤ 1000 мм	Size 4
Усилие 2/3/4 настраивается путем перемещения корпуса доводчика на двери и/или перестановкой рычага.

Монтаж на дверном полотне со стороны петель

	Size 2	Size 3	Size 4	Картинка с сайта: kdsdom.ru
A	170 мм	170 мм	250 мм
B	59 мм	43 мм	43 мм
C	96.5 мм	96.5 мм	176.5 мм
D	198.5 мм	198.5 мм	278.5 мм
E	89 мм	89 мм	169 мм

Монтаж на дверной коробке со стороны, противоположной петлям

	Size 2	Size 3	Size 4	Картинка с сайта: kdsdom.ru
A	170 мм	170 мм	250 мм
B	59 мм	43 мм	43 мм
C	96.5 мм	96.5 мм	176.5 мм
D	198.5 мм	198.5 мм	278.5 мм
E	89 мм	89 мм	169 мм

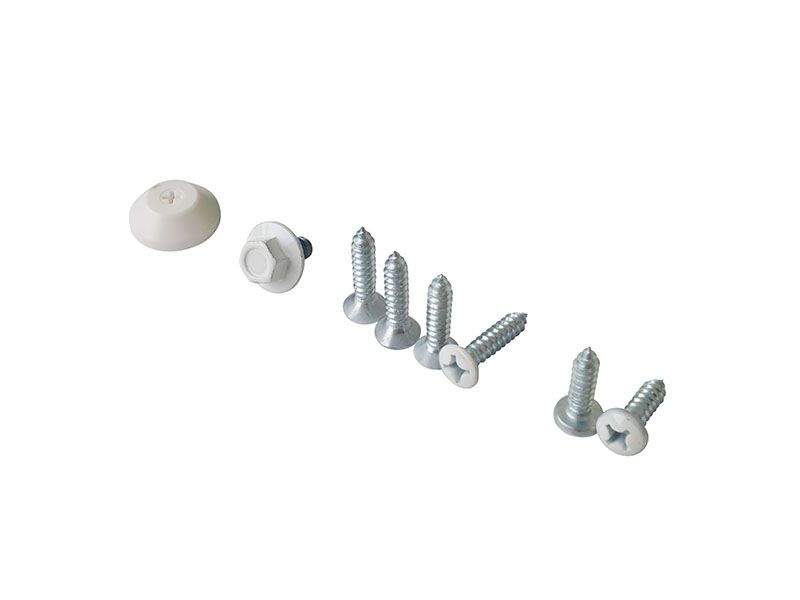

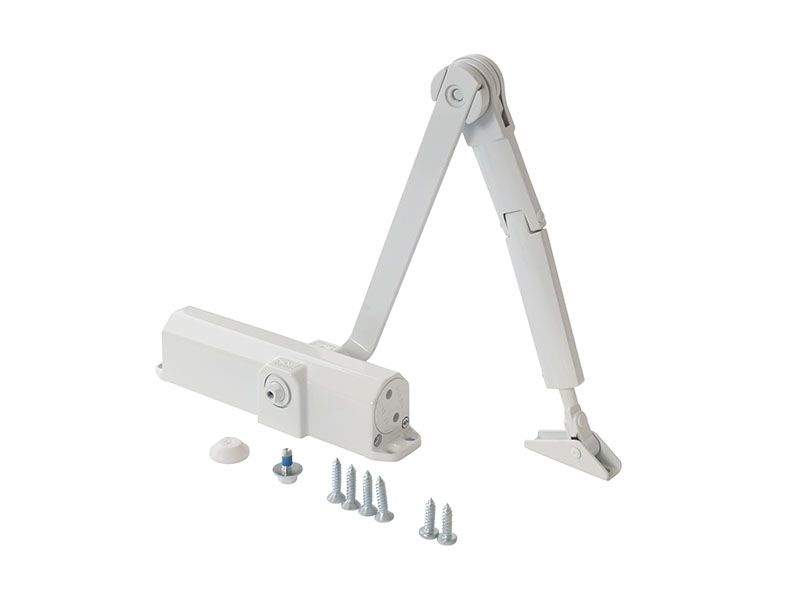

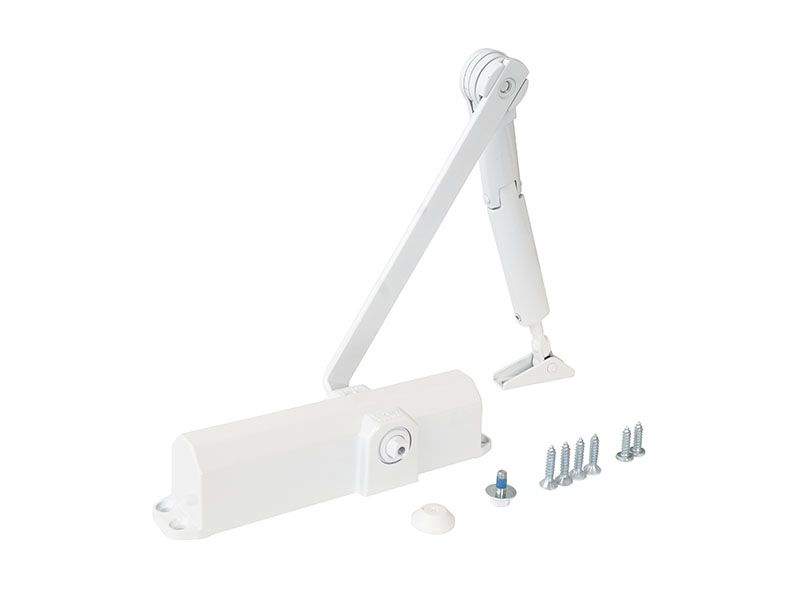

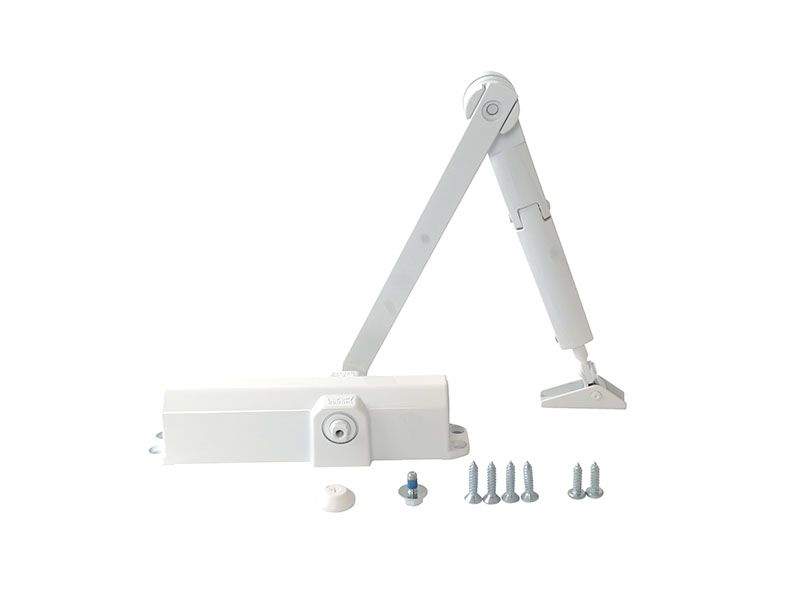

Доводчик Dorma TS-Compakt с фиксацией Size2/3/4 с тягой, Белый RAL9016

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Доводчик с рычажной тягой.

Область применения:

— Для дверей до 120 кг (при ширине створки до 900 мм.).

— Для дверей до 80 кг (при ширине створки 1100 мм).

— Для дверей с правым и левым упором.

Технические характеристики:

— Один доводчик — три усилия Size 2/3/4

— Не требует монтажной пластины

— Рычаг с надежным шарнирным соединением.

— Регулировка скорости закрывания.

— Регулировка скорости дохлопа.

— Функция фиксации двери в открытом положении.

Компания ТБМ предлагает услуги по бесплатной доставке товара. Мы доставляем товар точно в срок в городах России и стран СНГ.

Условия осуществления бесплатной доставки

Розничные закупки для Москвы и МО:

• Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 3 000 рублей ежедневно с понедельника по субботу.

Оптовые закупки для Москвы и МО:

• Бесплатная доставка по городу Москва и по Московской области осуществляется при заказе на сумму не менее 8 000 рублей ежедневно с понедельника по субботу

Розничные и оптовые закупки для регионов:

• Бесплатная доставка до адреса Клиента в Тверской, Владимирской, Рязанской, Калужской, Смоленской, Брянской областях и в г. Орёл осуществляется при сумме заказа не менее 15 000 рублей, в Тульской области — не менее 6 000 рублей, в соответствии с графиком доставки (см. в таблице ниже). В случае, если сумма заказа менее 15 000 рублей (6 000 рублей для Тульской области), бесплатная доставка осуществляется в соответствии с графиком доставки до точки самовывоза в регионе (см. в таблице ниже).
• Разовая бесплатная доставка вне графика до адреса Клиента осуществляется по Тверской, Владимирской, Рязанской, Тульской, Калужской, Смоленской, Брянской областям и в г. Орёл с понедельника по субботу при сумме заказа не менее 600 000 рублей и наличия письменного запроса от Клиента на осуществление внеплановой доставки.

Источник

Доводчик Dorma TS Compakt с ФОП

Доводчик c зубчатым приводом, регулируемое усилие EN2/3/4, 2 зоны движения с регулируемой скоростью, установка на правосторонние и левосторонние двери с шириной полотна не более 1100 мм и весом не более 80 кг, в комплекте рычаг с ФОП (фиксация дверной створки в открытом положении), 4 цветовых исполнения

Компактный гидромеханический дверной доводчик Dorma TS Compakt (670102xx) создан на базе механизма «шестерня-рейка» и поставляется в комплекте с ФОП-рычагом, обеспечивающим фиксацию дверной створки в открытом положении. Модель предназначена для оснащения межкомнатных право- и левосторонних дверей шириной до 1100 мм и весом до 80 кг, позволяет распахивать дверь на угол до 180°, легко монтируется как на створку, так и на косяк двери. Усилие доводчика регулируется в пределах EN2…EN4 путем подбора места расположения, а скорость закрывания и дохлопа – с помощью регулировочных винтов на корпусе.

Возможность регулировать усилие доводчика, а также управлять скоростями движения и дохлопа двери сводит к минимуму риск повреждений дверной конструкции, возникающий при резких ударах створки о косяк. Кроме того, посредством настройки скорости закрывания можно оптимизировать проход к специфике оснащаемого объекта и установленной системе контроля доступа.

Доводчик Dorma TS Compakt имеет 4 цветовых исполнения – серый, белый, коричневый, черный. Заказ можно дополнить монтажной пластиной.

Источник

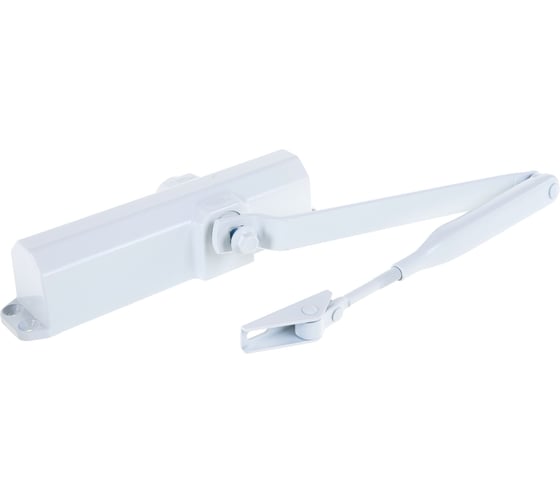

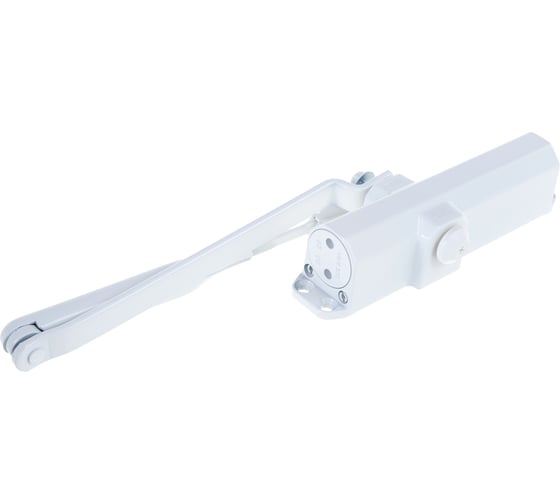

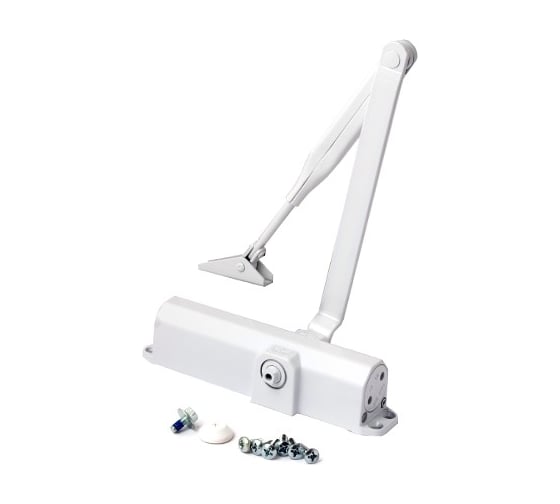

Дверной доводчик DORMA TS-Compakt белый EN2-3-4 19681

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

• Max ширина двери: 1100 мм
• Вес двери: 80-120 кг
• Дополнительная фиксация: Нет
• Цвет: белый
• Морозостойкость до: -25 °С

Все характеристики

12 шт. за 28 632 р.

В упаковке 12 штук
Цена за упаковку: 28 632 р.
Цена за ед. товара: 2 386 р.

Спишите до 1056 р. бонусами Начислим 26 бонусов

• В вашем городе:1 шт.
  На складе: 1 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 190 р.

Технические характеристики дверного доводчика DORMA белый EN2-3-4

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Германия — родина бренда
• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 1,36
• Длина, мм: 268
• Ширина, мм: 100
• Высота, мм: 50

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о дверном доводчике DORMA TS-Compakt белый EN2-3-4 19681

Вопросы и ответы о дверном доводчике DORMA TS-Compakt белый EN2-3-4 19681

Есть вопросы о товаре?

Расходные материалы для дверного доводчика DORMA TS-Compakt 19681

Способы получения товара в Москве

Самовывоз

сегодня, из 1 магазина

Доставка курьером

завтра, от 190 р.

Транспортная компания

Рассчитать стоимость доставки

• Реквизиты
• Франшиза
• Социальная активность
• Информация для инвесторов
• Сертификаты
• Производители
• Правовая информация

• Доставка курьером
• Доставка транспортной компанией
• Самовывоз
• Способы оплаты

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Источник

Доводчик дверной DORMA TS Compakt

DORMA разработала доводчик TS Compakt, прекрасно подходящий для всех типов дверей. Благодаря компактному дизайну, и как следствие минимальным монтажным размерам, при установке доводчика не требуется монтажная пластина. Усилие закрывания легко подбирается положением доводчика на двери. Сертифицировано в соответстви с ISO 9001.

Доводчик DORMA TS Compakt подходит для дверей:

• пластиковых, деревянных, металлических
• внутри помещений
• с шириной полотна* до 1100 мм.
• левого, правого открывания

Характеристики

• регулируемое усилие закрывания EN 2/3/4
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° — 15° и 15° — 0°
• масса двери от 25 кг до 50 кг
• масса доводчика 1,2 кг
• размеры Дл x Гл x В — 205 мм x 46 мм x 40 мм

Дополнительные преимущества:

• прекрасно крепится ко всем видам дверей и не требует для установки монтажной пластины
• быстрота и простота установки

Цветовые решения:

• серебро
• коричневый (dark brown)
• белый ( RAL 9016)
• черный ( RAL 9005)

Доводчик фиксирует дверь в открытом положении.

* Для высоких или тяжелых дверей, наружных дверей, и для дверей, которые должны закрываться под действием сильного ветра, мы рекомендуем DORMA TS 83

Для получения информации по монтажу и регулеровки доводчика, скачайте фаил

Источник

TS Compakt EN 2/3/4 дверной доводчик в комплекте с рычагом для дверей до 120 кг (при ширине полотна до 900 мм)

Особенности:

• Усилие 2/3/4 настраивается путем перемещения корпуса доводчика на двери и/или перестановкой рычага
• При установке доводчика не требуется монтажная пластина
• Универсальный — для левой и правой двери
• Для стандартных дверей с шириной створки  до ≤ 1100 мм
• Cкорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° – 15° и 15° – 0°
• Регулируемая фиксация двери в открытом положении (Hold-open) с помощью рычага (в зависимости от выбранной модели)
• Цвета: белый, серебристый, коричневый, черный

Модели для заказа:

• 67010101 без фиксации
• 67010201 с ФОП

Документация:

TS Compakt Техническая брошюра

Сертификат соответствия

Доводчик дверной DORMA TS Compakt

DORMA разработала доводчик TS Compakt, прекрасно подходящий для всех типов дверей. Благодаря компактному дизайну, и как следствие минимальным монтажным размерам, при установке доводчика не требуется монтажная пластина. Усилие закрывания легко подбирается положением доводчика на двери. Сертифицировано в соответстви с ISO 9001.

Доводчик DORMA TS Compakt подходит для дверей:

Характеристики

Дополнительные преимущества:

Цветовые решения:

Доводчик фиксирует дверь в открытом положении.

* Для высоких или тяжелых дверей, наружных дверей, и для дверей, которые должны закрываться под действием сильного ветра, мы рекомендуем DORMA TS 83

Для получения информации по монтажу и регулеровки доводчика, скачайте фаил

Габаритные размеры

Картинка с сайта: sovet.unusual-world.ru

Настройки усилия закрывания

Картинка с сайта: sovet.unusual-world.ru

Монтаж на дверном полотне со стороны петель

Картинка с сайта: sovet.unusual-world.ru

Установка на дверной коробке со стороны, противоположной петлям

Картинка с сайта: sovet.unusual-world.ru

В комплект поставки входит:

— крышка доводчика
— крепеж для установки на деревянные и металлические двери
— монтажная схема
— инструкция по эксплуатации

Выбор усилия доводчика в зависимости от ширины и массы двери.

Картинка с сайта: sovet.unusual-world.ru

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.

Источник

Инструкция по настройке доводчика своими руками, особенности регулировки некоторых моделей на двери

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

По способу установки доводчики подразделяются на такие виды:

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Источник

TS COMPAKT

Идеальное по цене и качеству решение для стандартных дверей

Разработав дверной доводчик TS Compakt, DORMA расширила классическую серию бюджетных доводчиков. Качество DORMA, привлекательная рыночная цена, быстрая и легкая установка – вот почему TS Compakt впечатляет.
Регулировка усилия при помощи монтажного шаблона в диапазоне от EN 2 до EN 4.

Производитель, имеющий сертификацию ISO 9001

Особенности

Доводчик DORMA, идеально отвечающий требованиям российского рынка:

Летом 2013 на российском рынке появился новый дверной доводчик от всемирноизвестной компании DORMA – TS Compakt. Внешне доводчик напоминает хорошо известную модель TS77 – те же рубленные линии корпуса доводчика, который не закрыт декоративной крышкой. В комплект доводчика входит стандартный рычаг. Выпускается в четырех цветах:

По своему функционалу доводчик очень похож на Dorma TS68. Те же усилия закрывания: EN2/3/4, та же скорость закрывания регулируемая в двух диапазонах от 180 до 15 градусов и конечно от 15 до 0 градусов. Обратите внимание, скорость в этих диапазонах регулируется независимо.

Так чем же отличаются TS Compakt и TS-68? Главное различие это размер. Габариты тела TS Compakt всего 205*46*40мм. Пожалуй, это самый маленький из аналогичных доводчиков с изменяемым усилием.

Благодаря усилию, которое регулируется перестановкой доводчика или рычага вы можете использовать один и тот же доводчик на разных дверях. Конечно же, доводчик абсолютно универсален и подходит как для левых, так и для правых дверей.

А как у него с надежностью? Конечно американский UL задаёт стандарты чуть ниже чем европейский EN1154, однако доводчик очень надежен и при должной регулировке и правильной установке прослужит несколько сотен тысяч чиклов. Гарантия тому – всемирно известный своим качеством бренд DORMA.

Если же вы все таки не сможете установить доводчик на дверь рассмотрите проектную серию от Dorma со специальными монтажными пластинами.

Дорма TS Compakt очень прост в установке, а близко расположенные монтажные отверстия позволяют ставить доводчик там где для него, казалось бы, совсем не места.

TS Compakt имеет сертификат UL используемый в США, а производство доводчиков сертифицировано по международному стандарту ISO 9001.

При производстве доводчик TS Compakt проходит трехступенчатый контроль качества:

Доводчик TS Compakt по европейским стандартам не годиться для использования на противопожарных дверях, однако российские стандарты разрешают использовать и эту модель.

Мы активно рекомендуем TS Compakt всем, для кого важна высокая функциональность при малых габаритах и малом бюджете. Встречайте восходящую звезду мирового рынка доводчиков.

Источник
