Установка дверных ручек для межкомнатных дверей Punto может показаться простой задачей, но на практике многие сталкиваются с трудностями: неправильная разметка, несовпадение отверстий, сложности с фиксацией механизма. Эти проблемы часто приводят к тому, что ручка либо плохо работает, либо быстро выходит из строя. Однако, если подойти к процессу с пониманием и подготовкой, установка станет быстрой и комфортной. В этой статье вы найдете пошаговую инструкцию, советы по выбору инструментов, а также рекомендации по уходу за дверными ручками Punto, чтобы они служили долго и надежно.

Что нужно знать перед установкой ручек Punto

Перед тем как приступить к монтажу, важно разобраться в особенностях конструкции ручек Punto. Они бывают двух типов: нажимные и поворотные. Нажимные ручки чаще используются для межкомнатных дверей, так как они удобны в эксплуатации и обеспечивают плотное прилегание полотна. Поворотные модели подходят для санузлов или ванных комнат, где требуется повышенная конфиденциальность.

Также стоит обратить внимание на материал ручки. Punto предлагает модели из латуни, алюминия и стали с различными покрытиями: хром, матовый никель, золото. Каждый материал имеет свои преимущества:

Латунь — долговечность и устойчивость к коррозии.
Алюминий — легкость и доступная цена.
Сталь — высокая прочность и износостойкость.

Инструменты и материалы для установки

Для успешной установки ручек Punto потребуется минимальный набор инструментов:

Дрель или шуруповерт с набором сверл.
Рулетка и карандаш для разметки.
Стамеска для вырезания углублений под механизм.
Шурупы и саморезы, которые обычно идут в комплекте с ручкой.

Если вы планируете установку на новую дверь, убедитесь, что она уже подготовлена: отшлифована, покрашена или покрыта лаком. Это поможет избежать повреждений при монтаже.

Пошаговая инструкция по установке ручек Punto

Установка дверных ручек Punto состоит из нескольких этапов. Следуя этой инструкции, вы сможете выполнить работу быстро и без ошибок.

Шаг 1: Разметка

Начните с разметки. Стандартная высота установки ручки — 90-110 см от пола. Используя рулетку и карандаш, отметьте место для отверстий под ручку и защелку. Убедитесь, что разметка симметрична с обеих сторон двери.

Шаг 2: Сверление отверстий

Используя дрель, просверлите отверстия для ручки и защелки. Диаметр сверла должен соответствовать размеру механизма. Для защелки обычно требуется отверстие диаметром 23-25 мм, а для ручки — 8-10 мм.

Шаг 3: Установка защелки

Вставьте защелку в подготовленное отверстие и зафиксируйте ее шурупами. Убедитесь, что механизм работает плавно, без заеданий.

Шаг 4: Монтаж ручки

Соедините две части ручки через отверстие в двери и закрепите их шурупами. Проверьте, чтобы ручка легко нажималась или поворачивалась.

Шаг 5: Установка ответной планки

На дверной коробке отметьте место, куда будет заходить защелка. Сделайте углубление стамеской и закрепите ответную планку. Это обеспечит плотное прилегание двери.

Сравнение ручек Punto с другими брендами

Чтобы понять, почему ручки Punto пользуются популярностью, сравним их с продукцией других производителей.

Характеристика	Punto	Другие бренды
Материал	Латунь, сталь, алюминий	Пластик, сплавы
Дизайн	Современный, минималистичный	Классический, ретро
Цена	Средний сегмент	От бюджетных до премиальных

Частые ошибки при установке и как их избежать

Даже опытные мастера иногда допускают ошибки при установке дверных ручек. Вот самые распространенные:

Неправильная разметка. Используйте уровень, чтобы избежать перекосов.
Слишком глубокое сверление. Работайте аккуратно, чтобы не повредить дверное полотно.
Недостаточная фиксация. Убедитесь, что все шурупы затянуты плотно.

Советы по уходу за ручками Punto

Чтобы ручки служили долго, следуйте простым рекомендациям:

Регулярно очищайте поверхность мягкой тканью.
Используйте специальные средства для ухода за металлом.
Избегайте абразивных материалов, которые могут поцарапать покрытие.

Экспертное мнение: советы от профессионала

Мы обратились к Ивану Петрову, мастеру с 10-летним опытом установки дверной фурнитуры, чтобы узнать его рекомендации.

«При установке ручек Punto важно учитывать толщину двери. Если полотно слишком тонкое, механизм может не зафиксироваться должным образом. В таких случаях я рекомендую использовать дополнительные прокладки. Также не забывайте проверять работу защелки до окончательной фиксации ручки. Это сэкономит время и нервы.»

Вопросы и ответы

Можно ли установить ручку Punto самостоятельно? Да, если у вас есть базовые навыки работы с инструментами и вы следуете инструкции.
Как выбрать ручку для межкомнатной двери? Учитывайте стиль интерьера, материал двери и частоту использования.
Что делать, если ручка заедает? Проверьте, правильно ли установлена защелка, и при необходимости смажьте механизм.

Заключение

Установка дверных ручек Punto — это несложный процесс, который под силу даже новичку. Главное — правильно подготовиться, выбрать качественные инструменты и следовать инструкции. Ручки Punto отличаются надежностью, стильным дизайном и доступной ценой, что делает их отличным выбором для любого интерьера.

Если вы ищете качественные дверные ручки и другие товары для дома, обратите внимание на интернет-магазин RU DESIGN SHOP. На сайте rudesignshop.ru вы найдете большой выбор продукции от российских производителей по доступным ценам. Быстрая доставка и надежный сервис сделают вашу покупку приятной и удобной.

Статьи на сайте RU DESIGN SHOP (https://rudesignshop.ru) в разделе БЛОГ (https://rudesignshop.ru/blog/) носят исключительно ознакомительный характер и не является призывом к совершению каких-либо действий. Автор ИИ не ставит целью оскорбить, оклеветать или нанести ущерб репутации физических или юридических лиц. Информация подготовлена на основе открытых источников, включая официальные сайты государственных органов и публичные заявления представителей профильных организаций. Решения, принятые на основе материалов статьи, осуществляются читателем на свой страх и риск. Автор и редакция не несут ответственности за возможные последствия, возникшие в результате использования предоставленной информации. Для получения юридически значимых разъяснений рекомендуется обращаться к квалифицированным специалистам. Все совпадения с реальными событиями, именами или названиями организаций случайны. Мнение автора может не совпадать с официальной позицией государственных структур или коммерческих компаний. Текст соответствует требованиям законодательства РФ, включая Гражданский кодекс (ст. 152, 152.4, 152.5), Уголовный кодекс (ст. 128.1), а также Федеральный закон «О средствах массовой информации». Актуальность информации подтверждена на дату публикации. Адреса и контакты организаций, упомянутых в тексте, приведены в ознакомительных целях и могут быть изменены правообладателями. Автор оставляет за собой право на исправление неточностей в случае их выявления.
*Facebook и Instagram являются продуктами компании Meta Platforms inc. признанной экстремистской организацией и запрещенной в Российской Федерации.

Источник

Содержание

Самостоятельная установка дверных ручек
Классификация дверных ручек
Инструкция по монтажу дверных ручек
Заключительный этап установки
Инструкция по ремонту дверной фурнитуры
Дверная ручка punto инструкция по монтажу
Подбираем высоту для установки ручки
Разметка дверного полотна
Изготовление отверстий и монтаж защелки
Крепление дверных ручек
Вставляем квадрат в механизм защелки
Установка дверных ручек своими руками
Подготовка дверной коробки
Инструкция по установке дверной ручки в межкомнатной двери
Типы дверных ручек
Высота установки
Необходимые инструменты
Пошаговая инструкция по монтажу
Разметка полотна
Высверливание отверстий под рукоятку и замок
Установка замка
Врезка ручки
Разметка лутки
Вырезание паза в лутке
Уход за дверной фурнитурой

Самостоятельная установка дверных ручек

После монтажа двери необходимо установить дверную ручку. На первый взгляд может показаться, что эта работа не требует усилий и достаточно проста в исполнении, но это не так. Чтобы установка дверных ручек прошла успешно и правильно, монтаж проводится поэтапно с соблюдением всех инструкций.

Схема устройства нажимной дверной ручки.

Классификация дверных ручек

Ручки для двери различаются как по виду, так и по материалу. Поэтому установка дверных ручек начинается с их выбора. Можно на межкомнатную дверь поставить стационарную ручку, которая не взаимодействует ни с защелками, ни с замком. Она фиксируется с помощью шурупов либо стяжных винтов. В комплектации дверной ручки с нажимным механизмом используется фалевая защелка, которая врезается в дверь. При этом защелка убирается только при механическом воздействии, т.е. при нажатии на ручку, а так она все время находится в выдвинутом положении. Монтаж фурнитуры с поворотным механизмом отлично подходит для туалета и ванной комнаты, так как с одной стороны ее можно открыть и закрыть ключом, а с другой она имеет блокирующую кнопку либо защелку.

Выбирая фурнитуру для двери, нужно определиться с материалом, из которого она изготовлена. Можно использовать дверную ручку, выполненную из металла, например из алюминия, латуни, стали и т.д. Деревянный элемент изготавливается из ценных пород древесины. Чтобы он прослужил долгие годы, его необходимо выполнить из твердого материала. Можно также самостоятельно установить стеклянные ручки из богемского стекла либо из натурального камня. Для подсобных помещений монтируются элементы из пластмассы и других искусственных материалов. Делая свой выбор, нужно помнить, что фурнитура должна сочетаться и с дверью, и с интерьером помещения.

Инструкция по монтажу дверных ручек

Инструменты для монтажа дверной ручки.

рулетка;
угольник;
шило;
стамеска или долото;
молоток;
электрическая дрель;
отвертка;
фурнитура дверной ручки.

Делая монтаж дверных ручек своими руками, необходимо следовать инструкции по их установке для получения качественного результата. Сначала отмечается высота, на которой будет устанавливаться фурнитура. При ее разметке учитывается средний рост членов семьи. В основном монтаж дверных ручек выполняется на расстоянии 80-120 см от пола. Определившись с высотой положения, в этом месте делается отметка с помощью карандаша. При этом фурнитура прикладывается так, чтобы язычок полностью выступал из двери.

Вся разметка должна проводиться с использованием угольника. Для этого сначала рисуется линия с одной стороны полотна двери. Затем, отступая от его края на 60 мм, шилом делается соответствующая отметка. После этого с помощью угольника проводится линия на его торце, которая прокалывается шилом посередине, и делается такая же разметка с другой ее стороны. Далее для монтажа дверной фурнитуры потребуется дрель со специальным сверлом с коронкой, которая бывает различного диаметра. Вначале просверливается отверстие с одной стороны полотна на глубину, равную половине его толщины. Для этого на коронке делается соответствующая отметка. Затем по аналогии выполняется монтаж с другой стороны. При этом во время работы дрель нужно держать строго под прямым углом, ни в коем случае не отклоняя его в стороны. В получившемся отверстии будет располагаться механизм дверной ручки.

Схема установки дверной ручки на квадратном основании.

Для последующей установки ручки своими руками коронка меняется на обычное сверло, с помощью которого монтируется отверстие с торца дверного полотна. Оно необходимо для язычка, выступающего из двери. Просверливать для него отверстие нужно, ровно двигая сверло. После этого стамеской или долотом пробивается контур, делается выборка и прикладывается защелка. Если все выполнено правильно, то она должна располагаться в одной плоскости с торцом дверного полотна и при этом полностью быть утопленной. В конце защелка фиксируется с помощью шурупов.

Далее фурнитура прикладывается к месту ее расположения и шилом размечаются отверстия для болтов, соединяющих ручки с двух сторон. На этом этапе работы потребуется сверло, подобранное под размер отверстия. После того как все отмеченные места будут просверлены, собирается конструкция фурнитуры для двери. Для этого сначала вставляется одна из ее частей, попадая при этом в специальные отверстия защелки с помощью направляющих. Затем подставляется вторая ее часть и все стягивается болтами.

Заключительный этап установки

Выполнив монтаж фурнитуры, на дверную коробку устанавливается металлическая рамка.

Схема установки двусторонних дверных ручек.

Сначала осуществляется разметка для отверстия под язычок. Чтобы все получилось точно, необходимо на его конец нанести либо каплю масла, либо краски, либо зубной пасты. Затем язычок убирается в дверь, и в закрытом ее виде несколько раз поднимается и опускается ручка. При этом на коробке отпечатается четкий след от нанесенного средства. Также можно выполнить разметку, просунув в зазор между закрытым дверным полотном и коробкой металлическую линейку сначала в верхней части язычка, затем с нижней его стороны, делая карандашом соответствующие отметки.

Далее к разметке на коробке двери прикладывается металлическая рамка и отмечается место последующей выборки под язычок и пластину. Сначала выполняется выборка под язычок. Для этого с помощью шила делается отметка внутренней части, а затем стамеской или долотом под него монтируется отверстие.

Прежде чем приступить к выборке контура под рамку, следует проверить правильность установки язычка, т.е. из защелки он должен выходить полностью, а сама дверь должна хорошо закрываться. Затем металлическая рамка фиксируется шурупами к коробке. Чтобы правильно устанавливать дверную фурнитуру, необходимо четко следовать всем инструкциям. И, как результат, ручки будут легко нажиматься, а защелка также легко ходить.

Инструкция по ремонту дверной фурнитуры

За время эксплуатации фурнитура на двери может расшататься или оторваться. В этом случае ее ремонт будет зависеть от типа ручки. Если она имеет шарообразную или аналогичную форму, то ее крепление осуществляется с помощью сквозного штыря. Чтобы ее отремонтировать, нужно при открытой двери поворачивать одну из ручек против часовой стрелки, фиксируя на месте другую ее часть и декоративные накладки. При их разделении штырь должен остаться в одной из них. Далее нужно отрегулировать штырь и, приложив обратно накладки, вставить элемент со штырем. Затем с другой стороны приставить другую его часть, и все тщательно завернуть руками, не используя инструменты.

Делая ремонт дверной ручки в форме скобы, нужно ввинтить все саморезы либо отверткой, либо шуруповертом. В том случае если винты прокручиваются, их нужно открутить. Далее, сдвинув ручку с одной стороны так, чтобы она закрывала старые отверстия, с другой ее стороны все саморезы вкручиваются в новые места. Чтобы избежать их прокрутки, вворачивать их нужно без усилия. Фурнитура такого типа для удобства располагается вертикально.

Источник

Ниже приведена поэтапная рекомендация в отношении установки дверных ручек, в которых есть защелка, но нет замочного механизма. Необходимо учитывать, что вставка дверной ручки круглого типа не имеет каких-либо серьезных отличий от установки, которую мы приводим в пример.

Подбираем высоту для установки ручки

Принцип механической работы дверной ручки незатейлив: ручка поворачивается, замочный язычок уходит в дверь. По этой причине самым первым шагом станет создание отверстий для ручки, а так же вырез паза для язычка и поворотного механизма. Сначала нужно определится с высотой, на которой будет расположена ручка. Профессионалы советуют делать отметку на уровне пояса, учитывая то, насколько согнется рука при повороте. Как правило, это метр от пола.

Внимание! По техническим условиям, которые регламентирует ГОСТ 6629-88, высота дверной ручки должна быть ровно и исключительно 1 метр от уровня пола. Но если дом ваш собственный, выбирайте любую удобную вам высоту.

Разметка дверного полотна

Как только вы разрешили вопрос с высотой, то на отмеренной высоте необходимо сразу прочертить линию по горизонтали. Вам поможет в этом простая линейка. В 6см от дверного края отмечает точкой, либо кругом центр отверстия. Зеркально копируем разметку на другую сторону.

Дальнейшим этапом станет разметка замочного язычка. Что бы это сделать, отмечаем центр на торце двери между будущими дверными ручками. Следует приложить запорную планку, а затем аккуратно обвести ее. Перед установкой всех элементов, надо максимально стереть карандаш, потому как после установки сделать это будет трудно. Оставьте только понятные вам элементы, для ориентировки.

Изготовление отверстий и монтаж защелки

Сделав на двери разметку, необходимо начать сверлить отверстия для крепежа дверных ручек. Изготовить их самостоятельно не трудно. При помощи дрели, да сверла перьевого типа, сделайте подходящие отверстия для соединения дверных ручек квадратом.

В торце двери, аналогично, при помощи дрели и перьевого сверла, изготовьте отверстие, глубина которого будет равна длине механизма защелки. Затем, при помощи стамески, заранее померив толщину накладки, уберите лишние элементы до расстояния, которое позволит планке всецело зайти в дверное полотно.

Крепление дверных ручек

Когда вы установили защелку, нужно поставить купленные дверные ручки. Изначально вставляется квадрат из комплекта. Он будет двигать язычок при повороте ручки.

Вставляем квадрат в механизм защелки

Затем, снимите накладки, которые круглые, с резьбой, декоративные. У них во внутренней стороне есть особая резьба в основании, которая приворачивается к двери при помощи шурупов.

Установка дверных ручек своими руками

Теперь же необходимо соответствующе закрепить стопорный винт обеих ручек, в этом вам поможет специальный шестигранный ключ, обычно, он прилагается в комплекте. Сам стопорный винт нужен что бы достаточно сильно прижать дверную ручку к поворотному квадрату, в то же время не допуская каких-либо выскальзывании в процессе эксплуатации.

Подготовка дверной коробки

Последний шаг состоит в том, что бы правильно поставить дверную ручку. Т.е. сделать монтаж ответной части защелки. Для этого необходимо смазать замочный язык маслом, прикрыть дверь, и сделать языком отметку на дверном косяке, по-простому, нацарапать. При этом, сделайте несколько пробных открытий-закрытий ручкой. Затем, необходимо приложить накладку, которая должна поворачиваться непосредственно к косяку, и обвести по контуру, в том числе и внутреннее отверстие.

Дрелью необходимо просверлить дыру под замочный язык защелки, остальную же часть необходимо заглубить при помощи долота, или стамески. Глубину делайте 2 миллиметра, либо 1, зависит от глубины самой планки. Остаётся прикрутить нашу планку двумя шурупами. Шилом же сделать отметки под шурупы, а дрелью соответствующе просверлить дырки необходимого диаметра. При помощи шуруповерта, либо отвёртки, закрепляем планку в дверном косяке.

НУ ВОТ ВЫ И СПРАВИЛИСЬ.

Источник

Инструкция по установке дверной ручки в межкомнатной двери

Вы можете представить себе обычные двери без ручки? Казалось бы, такая незамысловатая конструкция, а на самом деле очень важный атрибут. Установка дверной ручки на межкомнатную дверь – это задача, с которой сталкиваются потребители при покупке и монтаже нового полотна. Решить проблему вполне реально своими силами. Важно только не ошибиться с выбором конструкции.

Типы дверных ручек

Существуют разнообразные виды ручек, которые непохожи друг на друга по цвету, форме, материалу, механизму и способу монтажа. Если за основу классификации брать последний признак, то выделяют два вида ручек:

Установка изделий первого класса выполняется просто и не доставляет серьезных хлопот. Они просто фиксируются к поверхности полотна в отличие от другого типа изделий. Монтаж врезных ручек предполагает предварительное высверливание отверстия в дверном полотне.

Врезные устройства подразделяются, в свою очередь, еще на два вида:

Поворотные или ручки-кнобы

Поворотная ручка удобна в эксплуатации за счет круглой формы
Нажимные или ручки-защелки. Здесь несложно догадаться, что механизм приходит в действие после надавливания на рычаг.

Нажимная ручка-защелка приводится в действие после нажатия на рычаг

При покупке фурнитуры уделите особое внимание на то, из какого сырья она произведена. Изделия бывают металлическими, деревянными, стеклянными или из природного камня. Подбирать их следует под цвет и модель полотна, а также под стиль интерьера.

Стоит отметить, что рукоятки бывают скрытого типа. Они предназначены для таких раздвижных систем, как двери-купе. При движении створок изделия не мешают, не портят обои и стены.

Высота установки

На какой высоте монтировать рукоятку, нигде однозначно не прописано. Негласно ее устанавливают в изделиях из мдф и бруса на расстоянии одного метра от напольного покрытия. Ее можно немного опустить или приподнять – все зависит от вкуса хозяина жилой площади.

Высота установки дверной ручки составляет примерно 1 м

На высоту монтажа изделия влияет рост жильцов. Как показывает практика, ручка на расстоянии 1м – это оптимальный вариант для взрослых и детей. При установке учитывайте также уровень расположения рукояток на других дверях. Изделия должны быть на одинаковой высоте.

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

простой карандаш;
угольник;
рулетка;
стамеска;
шуруповерт;
дрель;
сверло;
коронка.

Коронку и шуруповерт можно заменить другими подручными средствами, но от этого пострадает качество работы и уйдет много времени.

Приступая к установке, ознакомьтесь с инструкцией к изделию. В ней обозначены все размеры, что поможет вам правильно подобрать по радиусу перьевое сверло и коронку.

Пошаговая инструкция по монтажу

Если вы до этого не сталкивались с подобным вопросом, не стоит бояться. С установкой рукоятки способен справиться даже тот, кто со строительством не связан. Просто нужно шаг за шагом следовать подробно описанной схеме.

Разметка полотна

Нанесение разметки – это то, с чего начинается весь процесс. Подсчитав, на какой высоте расположится рукоять, поставьте метки на двери в тех местах, где будут проделаны отверстия.

Воспользуйтесь простым карандашом, рулеткой и уголком и нарисуйте на плоской поверхности полотна линию по горизонтали. Затем перенесите ее на торец и противоположную сторону створки.

На торцовой части изделия по центру начерченной линии ставим метку. Она указывает на место, предназначенное для углубления под язычок. От края створки на расстоянии 0,6 см нарисуйте точку с обоих поверхностей двери. Это место предназначено для рукояти.

Высверливание отверстий под рукоятку и замок

Совершенно не важно, в какой последовательности вы проделаете отверстия: вначале для ручки, а после для замка либо наоборот. Помните только, что дело не любит спешки.

Для рукояти проем высверливается дрелью и коронкой. Чтобы он получился ровным и аккуратным, сверлить надо с внутренней и внешней стороны двери на глубину, равную ½ толщины полотна.

Мастера советуют для большей точности пометить фломастером эту глубину на коронке. Придерживаясь этого правила, вы точно не повредите изделие. Чтобы отверстие получилось ровным, удерживай дрель прямо и не допускайте ее отклонения в любую из сторон.

При высверливании отверстия под ручку дрель нужно держать ровно

Для врезки защелки в межкомнатную дверь своими руками вооружитесь дрелью и пером. При этом нужно быть предельно осторожным, так как промежуток между перьевым сверлом и торцовым углом маленький.

Установка замка

Механизм надо вставить в просверленный под его проем. Прижмите накладку к торцу изделия и очертите ее карандашом со всех сторон.

Затем очистите стамеской полотно от верхнего слоя и сделайте углубление размером с толщину накладки. Это проделывается для того, чтобы вдавить ее в двери.

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

Врезка ручки

Изделия с расположенными наружу шурупами не нуждаются в разборке. Устанавливая на место одну составляющую конструкции, надо постараться попасть в отверстие защелки 2-мя направляющими, оснащенными резьбой под болты.

Схема монтажа дверной ручки

После этого вставляется вторая составляющая устройства и стягивается болтами. Завинчивать надо равномерными движениями, чтобы рукоять нормально функционировала.

Изделия со спрятанными шурупами подлежат разборке. В помощь вам будет инструкция и специальный ключ. Рукоять снимается без проблем путем нажатия на стопор ключом. Ручку устанавливают на место после того, как разборная часть будет привинчена болтами.

Разметка лутки

Выполнив монтаж рукоятки, сделайте в лутке углубление для язычка. Для этого нужно правильно нанести замеры. Точно выполненная разметка – гарантия хорошей работы замка и самой двери.

Чтобы поставить метки, прикройте полотно и пометьте на лутке расстояние от верха до низа язычка. Угольником находим середину замка и ставим «крестик» в лутке. В месте отметки пробуравим инструментами углубление и избавимся от излишков материала стамеской.

Вырезание паза в лутке

До прикручивания накладки посмотрите, как закрывается полотно. Если отсутствуют трение и другие неполадки, это значит, что паз под язычок был сделан правильно.

Закройте дверь и попробуйте ее слегка подергать. Если она шатается, то это говорит о наличии небольшого люфта. Не пугайтесь, это нормально. Когда к пазу прибавится ответная планка, все встанет на свои места.

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Иногда после установки накладки люфт никуда не исчезает и двери по-прежнему шатаются. Этот дефект можно исправить, отогнув отверткой на ответке язычок с небольшой дырочкой.

Уход за дверной фурнитурой

Чтобы вещь прослужила долгие годы, за ней нужно ухаживать. Точно так же и с фурнитурой. С годами она стареет и изнашивается, что негативно сказывается на изделии в целом. Для замедления этого процесса не забывайте заботиться о фурнитуре.

Для ухода за ручками необходимо:

Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
Оберегать изделие от грубых механических воздействий.

Кроме ручки, в вашей заботе нуждается также дверной замок. Под основным уходом в данном случае понимается регулярная смазка механизма специальными средствами. Иногда в качестве их замены используют подсолнечное или другое растительное масло.

Учитывая то, что до многих деталей механизма нелегко добраться, при смазке применяют специальную насадку в виде тонкой трубки. Нередко для этих целей снимают накладку или демонтируют рукоятку.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Таким образом, изучив основные тонкости монтажа ручки, вы способны без посторонней помощи осилить эту задачей. Главное при этом – верить в свои силы и тогда награда в виде качественно установленной ручки не заставит себя долго ждать.

Источник

Содержание

Самостоятельная установка дверных ручек
Классификация дверных ручек
Инструкция по монтажу дверных ручек
Заключительный этап установки
Инструкция по ремонту дверной фурнитуры
Дверная ручка punto инструкция по монтажу
Подбираем высоту для установки ручки
Разметка дверного полотна
Изготовление отверстий и монтаж защелки
Крепление дверных ручек
Вставляем квадрат в механизм защелки
Установка дверных ручек своими руками
Подготовка дверной коробки
Инструкция по установке дверной ручки в межкомнатной двери
Типы дверных ручек
Высота установки
Необходимые инструменты
Пошаговая инструкция по монтажу
Разметка полотна
Высверливание отверстий под рукоятку и замок
Установка замка
Врезка ручки
Разметка лутки
Вырезание паза в лутке
Уход за дверной фурнитурой

Самостоятельная установка дверных ручек

Схема устройства нажимной дверной ручки.

Классификация дверных ручек

Инструкция по монтажу дверных ручек

Инструменты для монтажа дверной ручки.

рулетка;
угольник;
шило;
стамеска или долото;
молоток;
электрическая дрель;
отвертка;
фурнитура дверной ручки.

Схема установки дверной ручки на квадратном основании.

Заключительный этап установки

Выполнив монтаж фурнитуры, на дверную коробку устанавливается металлическая рамка.

Схема установки двусторонних дверных ручек.

Инструкция по ремонту дверной фурнитуры

Источник

Подбираем высоту для установки ручки

Разметка дверного полотна

Изготовление отверстий и монтаж защелки

Крепление дверных ручек

Вставляем квадрат в механизм защелки

Установка дверных ручек своими руками

Подготовка дверной коробки

НУ ВОТ ВЫ И СПРАВИЛИСЬ.

Источник

Инструкция по установке дверной ручки в межкомнатной двери

Типы дверных ручек

Врезные устройства подразделяются, в свою очередь, еще на два вида:

Поворотные или ручки-кнобы

Нажимная ручка-защелка приводится в действие после нажатия на рычаг

Высота установки

Высота установки дверной ручки составляет примерно 1 м

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

простой карандаш;
угольник;
рулетка;
стамеска;
шуруповерт;
дрель;
сверло;
коронка.

Пошаговая инструкция по монтажу

Разметка полотна

Высверливание отверстий под рукоятку и замок

При высверливании отверстия под ручку дрель нужно держать ровно

Установка замка

Углубление для накладки

Накладка фиксируется шурупами. Углубления для них делается еще до момента осуществления крепежа.

Фиксация накладки выполняется саморезами

Врезка ручки

Схема монтажа дверной ручки

Разметка лутки

Вырезание паза в лутке

Ответка крепится вровень с луткой. Точно так же, как при монтаже замка, ее следует утопить в лутке.

Ответная планка крепится вровень с луткой

Уход за дверной фурнитурой

Для ухода за ручками необходимо:

Вытирать их от пыли водой со специальными средствами для чистки. Избегайте при этом средств, в состав которых входят кислоты, щелочь и абразивные частицы. Они могут повредить внешнее покрытие изделия, что приведет к появлению ржавчины. После мытья изделие нужно протереть сухой тканью.
Подкрутить разболтавшуюся рукоятку. Если этого не сделать, механизм сломается.
Оберегать изделие от грубых механических воздействий.

Для смазывания труднодоступных мест рукояти используют насадку-трубочку

Источник

Дверные ручки пунто установка

Подбираем высоту для установки ручки

Разметка дверного полотна

Изготовление отверстий и монтаж защелки

Крепление дверных ручек

Вставляем квадрат в механизм защелки

Установка дверных ручек своими руками

Подготовка дверной коробки

НУ ВОТ ВЫ И СПРАВИЛИСЬ.

источник

Установка различных видов дверных ручек своими руками

Рынок дверных ручек предлагает потребителю модели для любых помещений и на любой вкус. Установка дверной ручки – задача непростая, многие предпочитают поручить ее специалистам. Но при наличии необходимого инструмента и точном соблюдении инструкции можно справиться с этой работой своими руками.

Крепление основания дверной ручки с помощью шуруповерта

Виды дверных ручек

По способу установки можно выделить следующие группы ручек:

Стационарные ручки. Их монтаж совсем прост и займет всего несколько минут. Бывают накладные и сквозные.
Ручки-защелки. В зависимости от вида рукоятки бывают нажимные и поворотные. Есть модели, оснащенные замочной скважиной или фиксатором.
Ручки с замком.
Врезные ручки для раздвижных дверей.
Ручки с магнитным замком.

Необходимые инструменты

Для работы потребуются следующие инструменты:

карандаш, рулетка, угольник;
отвертка и шуруповерт;
дрель, набор перьевых сверл и сверло-коронка 50 мм (можно купить набор, который называется «Комплект для врезки ручек-защелок»);
молоток;
долото;
шило;
стамески.

Расчет высоты монтажа

Перед тем как приступить к установке, нужно определить, на какой высоте удобнее всего расположить ручку. По требованиям ГОСТа ручки должны монтироваться на расстоянии 1 м от пола. Но средний рост членов каждой семьи разный, и иногда целесообразнее осуществить монтаж выше или ниже указанной высоты, обычно это 80-120см.

Установка дверных ручек разных модификаций

Ниже приведены пошаговые инструкции, как поставить дверную ручку того или иного типа.

Монтаж стационарных ручек

Для того чтобы установить стационарную ручку, из инструментов потребуется только отвертка и дрель. Накладные ручки просто крепятся на дверь в намеченном месте саморезами. Для установки сквозных моделей необходимо просверлить в дверном полотне отверстие, вставить в него резьбовую шпильку. После этого ручки привинчиваются на нее с двух сторон.

Монтаж ручки-защелки

Перед тем как установить поворотную или нажимную ручку с фалевым язычком, необходимо ознакомиться с устройством ее механизма. Как можно посмотреть на фото, основными деталями являются следующие:

рукоятка;
основание (декоративная накладка, розетка);
квадрат (профильный штифт);
винты.

Из каких деталей состоит ручка-защелка

Сам процесс монтажа выглядит так:

На выбранной высоте в торце двери отмечаем центр, это будет место для высверливания выемки под защелку.
Измеряем расстояние от корня язычка до центра отверстия, в которое будет крепиться квадрат ручки. Отмечаем это расстояние с краю дверного полотна на той же высоте – это будет место для установки рукоятки.
Далее с помощью дрели с коронкой с обеих сторон полотна высверливаются отверстия для ручки. Сначала нужно просверлить отверстие с одной стороны на глубину, равную примерно половине дверного полотна. Дрель нужно держать строго под 90º. Далее то же самое делается с другой стороны. Если сверлить отверстие в один прием, дрель может сбиться и получится криво.

Сверления отверстия пол ручку с помощью сверла с коронкой

Способ установки ручки с отдельными отверстиями под «квадрат» и болты

Монтаж ручки с замком

Более сложный вопрос – как поставить на дверь ручку с замком? Для того чтобы работа была аккуратной, дверь лучше снять с петель.

Обводим контуры замка на торце двери.
Дрелью с перьевым сверлом внутри контура высверливаем несколько отверстий вплотную друг к другу, после чего вынимаем остатки стамеской, периодически прикладывая замок. Он должен поместиться там полностью.
Делаем углубление для лицевой пластины.
Сверлим отверстия для ручек, диаметр нужно выбирать так, чтобы квадрат крутился внутри него свободно. Место для сверления нужно отметить точно.
Готовим отверстие для замочной скважины и делаем углубление под основание, которое может представлять собой либо планку, либо два круга.
Вставляем замок, ставим квадратный штифт.
Прикручиваем и фиксируем основание и ручки. Делаем углубление под ответную планку, утапливаем ее заподлицо с коробкой и крепим.

Установка ручки с замком: схема

Монтаж ручек для раздвижных дверей

Установка ручки на двери раздвижной конструкции потребует из инструментов только дрель с перьевыми и простыми сверлами и фрезер с фрезой-цилиндром. Рассмотрим порядок работ при установке ручки продолговатой формы. Выглядит он так:

Разбираем ручку, которая состоит из пластикового вкладыша и декоративной накладки.
Определяем высоту и место монтажа ручки и переносим контур пластикового вкладыша на полотно.
Дрелью с перьевым сверлом диаметром 25 мм сверлим внутри контура несколько отверстий вплотную друг к другу на глубину 12-13 мм. Остальное убираем стамеской. Эту работу можно также сделать при помощи фрезера.
Вставляем в углубление пластиковый вкладыш и крепим двумя шурупами.

Крепление пластикового вкладыша

Устанавливаем продолговатые ручки для раздвижной двери

Для круглой ручки процесс установки гораздо проще. Нужно лишь сделать круглое углубление с помощью перьевого сверла нужного диаметра, а дальше все так же, как и в случае с продолговатой. При желании можно дополнительно установить замок на раздвижные двери, а также торцевой захват, если ручка их укомплектована.

Монтаж ручки с магнитным замком

Что касается вопроса, как вставить ручку в дверь, если она оборудована магнитной защелкой, здесь все аналогично врезке ручки с замком. Трудности возникают только при монтаже ответной планки, ведь необходимо чтобы замок защелкивался плавно.

Конструкция и установка магнитного замка

Закрыть дверь и отметить на коробке верх и низ магнитной защелки.
Приложить к разметке ответную планку и разметить контур углубления под магнит.
По центру с помощью перьевого сверла или фрезера сделать углубление.
Прикручиваем планку саморезами и проверяем работу замка. Если требуется немножко сместить планку, старые отверстия заделываем деревянными чопиками и сверлим новые.

Крепление планки магнитного замка

Такой процесс, как установка ручки дверей своими руками, требует терпения, аккуратности и точного соблюдения инструкций. Более подробно с процессом установки ручки с замком можно ознакомиться на видео.

источник

Установка дверной ручки: их основные виды и технология монтажа

Дверь без ручки – это как минимум некоторые неудобства в эксплуатации и незавершенный внешний вид изделия в целом. Лишенная ручки дверь не только не сможет нормально функционировать, но и быстро выйдет из строя благодаря тщетным попыткам человека закрыть ее нестандартными способами. В этой статье вместе с сайтом dveridoma.net мы разберемся с вопросами: какие бывают ручки для дверей и как выполняется самостоятельная установка дверной ручки?

Как установить дверную ручку

Две разновидности дверных ручек и различия их установки

Если разбираться с разновидностями дверных ручек в зависимости от способа их установки, то можно выделить всего два основных типа этих устройств – это просто ручки, не отвечающие за работу какого-либо механизма, и ручки, работающие в паре с замком или защелкой.

Стационарные ручки – это самый простой тип этих изделий, которые порой не отличаются изысканностью. Это просто ручка, которая поворачивается и крутится только в том случае, когда с ней что-либо не в порядке. Устанавливаются такие ручки очень просто и в этом отношении не заслуживают никакого внимания – в большинстве случаев они либо просто прикручиваются саморезами к дверному полотну, либо соединяются сквозь него посредством резьбовой шпильки. В последней ситуации для установки стационарной ручки понадобится только просверлить сквозное отверстие в дверном полотне на высоте 800-900мм от пола. Дальше все просто – в отверстие вставляется шпилька, на которую навинчиваются ручки с двух сторон полотна.
Ручки, работающие в паре с замком или защелкой (фалиевые), отличаются более сложным процессом установки, на который в большей степени оказывает влияние наличие запирающего механизма. Такие ручки могут подразделяться на два подвида – поворотные и нажимные. К поворотным относятся так называемые ручки-нобы, изготовленные в форме шара, в который интегрирован примитивный запирающий механизм.

Разбираться с разновидностями дверных ручек можно и дальше – они могут отличаться по материалу, из которого их изготавливают, по некоторым конструктивным особенностям и тому подобным, можно сказать, незначительным нюансам. Но делать мы этого не будем, по крайней мере, в рамках этой статьи – в данный момент наша цель заключается в том, чтобы разобраться с принципом установки ручек. Чем мы и займемся дальше.

В видео показан процесс установки дверной ручки своими руками.

Инструкция по установке дверной ручки: тонкости процесса

Первое, с чем следует разобраться, подходя к решению вопроса, как установить дверную ручку, так это с ее местоположением на полотне. Здесь существует определенный стандарт – он касается исключительно высоты над уровнем пола. Высота составляет 800-900мм. Сами понимаете, данные цифры весьма условны и выведены они из расчета среднего роста человека – если вы карлик или, наоборот, очень рослый человек, то в определении высоты установки дверной ручки отталкиваться лучше всего исходя из своих физиологических особенностей. В общем, если вам удобно будет пользоваться ручкой, установленной на высоте полтора метра от пола, то почему бы туда ее не поставить?

Теперь что касается самого процесса установки дверной ручки – выглядит он следующим образом.

Разметка. Здесь все достаточно просто – выбранную вами высоту отмечаем на торце дверного полотна и сбоку. В торце дверного полотна на установленной отметке дополнительно отмечаем центр торца – должен получиться крестик, обозначающий место высверливания отверстия под фалевую защелку. Сбоку дверного полотна крестик отмечается для отверстия, предназначенного для установки самой ручки – здесь нужно замерить расстояние от края защелки до центра отверстия, в которое вставляется квадрат ручки и перенести этот размер на дверное полотно. Таким образом вся необходимая разметка сводится к получению двух точек сверления.
Следующий шаг, который предусматривает решение вопроса, как установить ручку на дверь, является сверление. Оно осуществляется с помощью дрели и перьевого сверла – для торцевого отверстия используется сверло диаметром 22мм, а для бокового 25мм. Сначала сверлим боковое отверстие – чтобы не повредить декоративную отделку дверного полотна, сверление лучше выполнять с двух сторон. Сначала сверлим с одной стороны, а когда с противоположной стороны полотна покажется кончик сверла, начинаем сверлить с другой стороны. Когда одно отверстие будет готово, меняем сверло и высверливаем отверстие с торца двери.
Размечаем и делаем потай для декоративной планки защелки. Для этого сначала вставляем защелку в торцевое отверстие и обводим контуры планки остро заточенным карандашом. Вынимаем защелку и с помощью молотка или стамески (а лучше ручной фрезерной машинки) выбираем неглубокий паз для погружения в него декоративной планки защелки.
Дальше установка дверной ручки с защелкой выглядит достаточно просто – теперь понадобится просто собрать изделие внутри дверного полотна. Сначала вставляем защелку в торцевое отверстие и прикручиваем ее с помощью двух саморезов. Здесь следует проконтролировать только один момент – чтобы защелка не заедала, что бывает в результате попадания в нее древесной пыли. Перед капитальной установкой отверстие нужно хорошенько продуть воздухом.

Установка дверной ручки с защелкой фото

Установка дверных ручек своими руками фото

Инструкция по установке дверной ручки

На этом моменте установка дверных ручек своими руками заканчивается, но до полного завершения этого процесса понадобится выполнить еще одно действие – врезать в дверную коробку ответную часть защелки. Этот процесс довольно простой, особенно если знаешь, как он производится. Для начала при неплотно закрытых дверях следует отметить центр защелки. Далее в этом месте ровно посередине дверной коробки (той части, где закрывается дверное полотно) высверливается неглубокое отверстие (10мм), поверх которого монтируется декоративная планка (она, как правило, идет в комплекте с защелкой). Врезать ее в тело дверной коробки не нужно – просто привинчиваем ее, после чего проверяем защелку на работоспособность.

Вот и все, точно по такому же принципу производится установка дверной ручки с замком. В плане установки разница между замком и защелкой выражается только в размере торцевого посадочного отверстия и наличия дополнительного отверстия сбоку полотна, в которое устанавливается цилиндр замка. Во всем остальном принцип установки дверных ручек остается неизменным.

источник

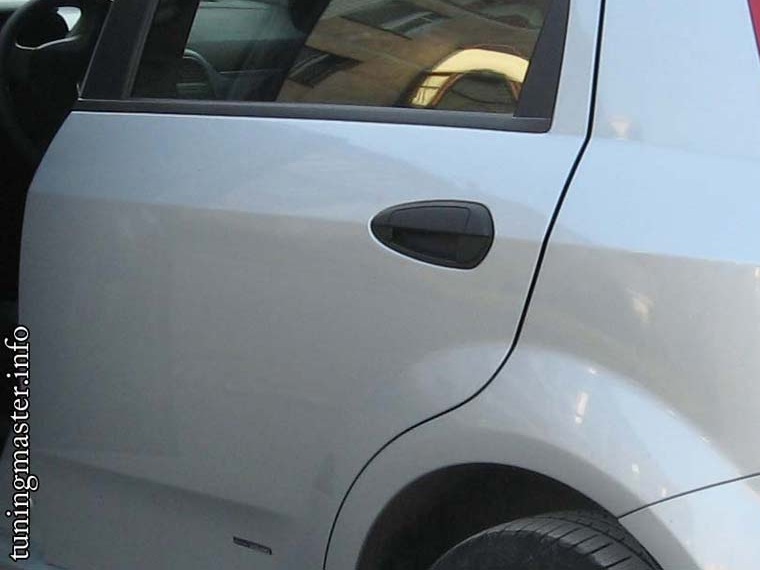

FIAT Grande Punto Серебристый › Бортжурнал › Ремонт замка задней дверки

Проблема плохого открывания задней дверки у Fiat Grande Punto знакома практически каждому владельцу этого автомобиля. Особенно у авто первых годов выпуска — 2005, 2006. У версий, которые вышли позже, этот недостаток вроде устранен, как говорят. Но, на самому деле, я понял, это не совсем так. Есть у меня одна знакомая, у которой такая же машина, только 2007 года выпуска. Я еще завидовал ей — мол, как хорошо открываются задние дверки… Но не долго завидовал, проблема все-таки вылезла. Неоднократные обращения к сервисменам ни к чему не привели — через какое-то время дверка снова открывалась плохо.

У моего GP задние дверки не очень хорошо открывались еще с момента покупки. Но тогда я думал, что одна поездка на сервис — и мне все сделают по гарантии. Как бы не так 🙂 Ездил я туда не протяжении последних трех лет не один раз. Что-то они там делали, после чего двери открывались лучше. Но далеко не так хорошо, как бы хотелось, ну хотя бы приблизительно, как передние…

И вот наступил момент, когда мне все это надоело. Надоело постоянно объяснять пассажирам, как правильно открыть заднюю дверь: «Потяните за самый край ручки и в самый верх. Не получается? Попробуйте немного резче». А потом открывать самому, потому что получалось не у каждого… И я решил сделать все сам, потому что, «если хочешь сделать хорошо — сделай это сам!».

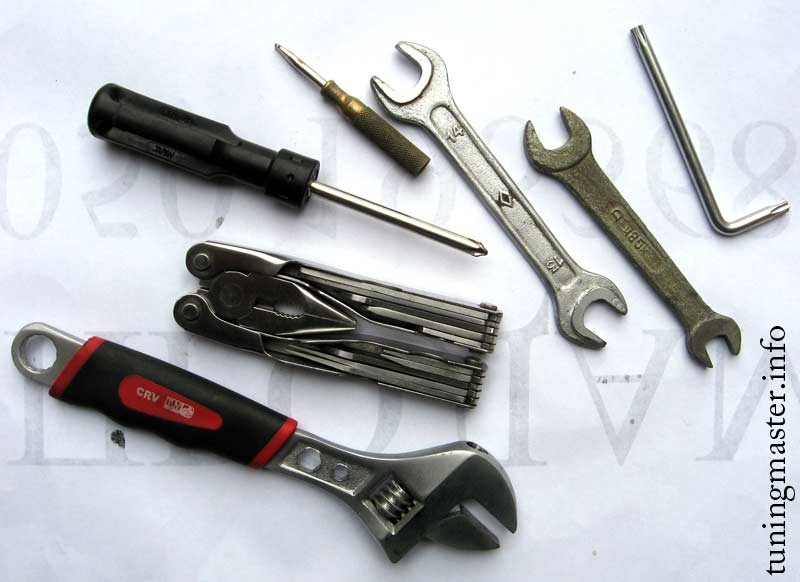

Коротко опишу сам процесс работы, так как ничего сложного там нет. Кто хоть раз держал отвертку руках и что-то ей делал, у того все должно получится 😉 Для начала нам надо подобрать необходимый минимум инструментов: плоская и крестообразная отвертка, набор шестигранников, или звездочек (номера, к сожалению, не помню, потому что у меня именно набор), ключ на 13, 10 и 8. У меня ключ на 8 где-то потерялся, поэтому я использовал небольшой разводной ключ. Дико неудобно, так что ищите ключ на 8! 🙂 На фотографиях — все инструменты, которые у меня были. Да, еще понадобится изолента, тонкие металлические или пластиковые пластинки, размером где-то 1 см² и толстая проволока.

Итак, сначала расшиваем двери, для этого с помощью плоской отвертки вытягиваем пластиковую заглушку, которая находится под ручкой открывания двери. Под заглушкой будет болт на шестигранник, откручиваем его. Потом откручиваем два таких же болта, которые находятся под ручкой закрывания двери. Они могут откручиваться очень туго, поэтому тут нам пригодится разводной ключ, используем его, как рычаг — зажимаем в него шестигранник и откручиваем болты. В самом низу обшивки есть два самореза, которые легко откручиваются крестообразной отверткой.

источник

Источник
