4/8/16 канальные базовые модули дискретного ввода/вывода для ПЛК DVP серии S выполненные в тонком корпусе. Модули устанавливаются на базовую шину расширения и крепятся на стандартную DIN-рейку.
DVP04DA-S – модуль аналоговых выходов, который преобразует 12-ти битные цифровые данные с базовых модулей ПЛК, используя команды FROM / TO, в потенциальный или токовый аналоговый сигнал. Этот модуль расширения для ПЛК DVP серии S, может устанавливаться непосредственно на ПЛК или использоваться как модуль удаленного вывода, обмениваясь данными по RS-485 и протоколу Modbus.
Температурные модули DVP04-PT/TC – это модули расширения для ПЛК Delta серии S. Они служат для преобразования сигнала с термосопротивлений (PT100,PT1000,Ni100,Ni1000) или термопар (J, K, R, S, T) в дискретный сигнал 14-бит.
С помощью инструкций FROM / TO данные могут считываться на ПЛК. Модуль имеет 16-битные управляющие регистры (CR).
Устройства DVP04(06)AD-S представляют собой модули аналоговых входов, которые могут работать в потенциальном или токовом режимах. Устанавливается на базовую (правую) шину расширения.
DVP06XA-S – это модуль аналогового ввода/вывода с 4 каналами ввода аналоговых сигналов (ток/напряжение), и 2 каналами вывода аналоговых сигналов (ток/напряжение). Этот модуль расширения имеет 49 регистров. Модуль предназначен для установки на базовую шину ПЛК DVP серии S или использоваться как модуль удаленного ввода/вывода, обмениваясь данными по RS-485 и протоколу Modbus.
Устройство DVP06XA-S2 Delta представляют собой модуль аналоговых входов с повышенной помехозащищенностью, которые могут работать в потенциальном и токовом режимах.
Модуль дискретного ввода/вывода DVP SM/SN/SP:
- 4/8/16 каналов дискретного вввода/вывода.
- Базовые модули расширения для DVP-SS SA SX SV.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Повышенная помехзащищенность для DVP06XA-S2.
Модуль расширения аналогового вывода DVP04DA-S:
- 4 канала аналогового вывода (ток / напряжение).
- Базовый модуль расширения для ПЛК DVP серии S.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Возможность подключения до 8 модулей на один ЦПУ.
- Протокол ModBUS ASCII / RTU (RS-485).
Температурный модуль DVP04-PT/TC:
- 4 канала ввода термосопротивлений или термопар.
- Базовый модуль расширения для ПЛК DVP серии S.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Возможность подключения до 8 модулей на один ЦПУ.
- Протокол ModBUS ASCII / RTU (RS-485).
Модуль расширения аналогового ввода DVP04(06)AD-S:
- 4 или 6 каналов аналогового ввода (ток / напряжение).
- Базовый модуль расширения для ПЛК DVP серии S.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Возможность подключения до 8 модулей на один ЦПУ.
- Протокол ModBUS ASCII / RTU (RS-485).
Модуль расширения аналогового ввода/вывода DVP06XA-S:
- 4 канала аналогового ввода (ток/напряжение).
- 2 канала аналогового вывода (ток/напряжение).
- Базовый модуль расширения для ПЛК DVP серии S.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Возможность подключения до 8 модулей на один ЦПУ.
- Протокол ModBUS ASCII / RTU (RS-485).
Модуль расширения аналогового ввода DVP06XA-S2:
- На каждом модуле 4 канала.
- Модуль аналогово входа с повышенной помехозащищенностью.
- Компактный дизайн и простота установки.
- Автоматическое определение модулей расширения.
- Протокол ModBUS ASCII / RTU (RS-485).
Отличие модуля DVP06XA-S2 от модуля предыдущего поколения DVP06XA-S в том, что в новых модулях входные каналы электрически полностью разделены, и каждый канал имеет свою землю — контакт COM1…4, что требует прокладки и подключения соответствующего провода. В модуле предыдущего поколения DVP06XA-S входные сигналы имели общую землю — контакт COM, что требовало прокладки меньшего количества проводов.
Модуль дискретного ввода DVP SM
| Модули ввода | DVP08SM11N | DVP16SM11N |
|---|---|---|
| Количество входов | 8 | 16 |
| Тип дискретныхвх входов | =24 В / 5 мА PNP или NPN | |
| Напряжение коммутации | выкл. → вкл. | > 16,5 В |
| вкл. → выкл. | < 8 В | |
| Время отклика | около 10 мс | |
| Питание | =24 В (по внутренней шине ПЛК DVP-S..) | |
| Потребляемая мощность | 1 Вт | 2 Вт |
Модуль дискретного вывода DVP SN
| Модули вывода | DVP08SN11R | DVP08SN11T | |
|---|---|---|---|
| Количество выходов | 8 | 8 | |
| Тип дискретныхвх выходов | реле | транзистор NPN | |
| Максимальный ток | 1,5 A / 1 точка (5 A общий) | 55 °C 0,1 А / 1 точка 50 °C 0,15 А / 1 точка 45 °C 0,2 А / 1 точка 40 °C 0,3 А / 1 точка (2 А общая точка) |
|
| Рабочее напряжение | < ~250 В, =30 В | =30 В | |
| Максимальная нагрузка | индуктивная | 75 ВА | 9 Вт |
| резистивная | 90 Вт | ||
| Время отклика | выкл. → вкл. | около 10 мс | < 15 мс |
| вкл. → выкл. | < 25 мс | ||
| Питание | =24 В (По внутренней шине ПЛК DVP-S..) | ||
| Потребляемая мощность | 1,5 Вт |
Модуль дискретного ввода/вывода DVP SP
| Модули ввода/вывода | DVP16SP11R | DVP16SP11T | DVP08SP11R | DVP08SP11R | |
|---|---|---|---|---|---|
| Количество входов/выходов | 8 / 8 | 8 / 8 | 4 / 4 | 4 / 4 | |
| Входы | |||||
| Тип входов | =24 В / 5 мА PNP или NPN | DC NPN/PNP | DC NPN/PNP | ||
| Напряжение коммутации | выкл. → вкл. | > 16,5 В | включение при уровне выше 16 VDC | — | |
| вкл. → выкл. | < 8 В | выключение при уровне ниже 14,4 VDC | — | ||
| Время отклика | около 10 мс | По умолчание 10 мс (настраиваемый диапазон 0~15 мс, специальные регистры D1020 и D1021) | — | ||
| Выходы | |||||
| Тип выходов | реле (обычный) | транзистор NPN | реле (силовой) | реле | |
| Максимальный ток | 1,5 A / 1 точка (5 A общий) | 55 °C 0,1 А / 1 точка 50 °C 0,15 А / 1 точка 45 °C 0,2 А / 1 точка 40 °C 0,3 А / 1 точка (2 А общая точка) |
6 А/1 точка | — | |
| Рабочее напряжение | < ~250 В, =30 В | =30 В | < ~250 В, =30 В | — | |
| Максимальная нагрузка | индуктивная | 75 ВА | 9 Вт | 240 ВА | — |
| резистивная | 90 Вт | 150 Вт | — | ||
| Время отклика | выкл. → вкл. | около 10 мс | < 15 мс | около 10 мс | — |
| вкл. → выкл. | < 25 мс | — | |||
| Питание | =24 В (По внутренней шине ПЛК DVP-S..) | — | |||
| Потребляемая мощность | 2 Вт | 1,5 Вт | 1,5 Вт |
Модуль вывода DVP04DA-S
| Тип входа | Напряжение | Ток |
|---|---|---|
| Напряжение питания | =24 В (-15%, +20%) | |
| Потребляемая мощность | 2 Вт | |
| Каналы аналоговых выходов | 4 аналоговых | |
| Диапазон выходного сигнала | 0…10 В | 0…20 мА (4…20 мА) |
| Диапазон преобразованного сигнала | 0…4000 | 0…4000 |
| Разрешение ЦАП | 12 бит (1МШО = 2,5 мВ) | 12 бит (1МШО = 5 мкА) |
| Выходной импенданс | 0,5 Ом или ниже | |
| Общая точность | ±0,5% от полной шкалы при 25 °C ±1% от полной шкалы при 55 °C |
|
| Время отклика | 3 на каждый канал | |
| Допустимое отклонение нагрузки | 1 КОм …2 МОм | 0…500 Ом |
| Формат цифровых данных | 16 бит, 11 значащих бит | |
| Изоляция | Аналоговая и цифровые части изолированы | |
| Защита | Режим напряжения на выходе имеет защиту от КЗ | |
| Доступные протоколы обмена данными по RS-485 | Скорость: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Формат данных для ASCII: 7 бит, четность, 1 стоповый (7, Е, 1) Формат данных для RTU: 8 бит, четность, 1 стоповый (8, Е, 1) Когда модуль подключен по внутренней шине непосредственно к ПЛК, порт RS485 недоступен |
|
| Присоединение к ПЛК | К ПЛК по внутренней шине можно подключить до 8 модулей |
Температурный модуль DVP04-PT/TC
| Код заказа | DVP04PT-S | DVP04TC-S |
|---|---|---|
| Напряжение питания | =24 В (-15%, +20%) | |
| Потребляемая мощность | 2 Вт | |
| Количество каналов ввода | 4 входа термосопротивлений | 4 входа термопары |
| Тип термодатчика | 3-пров. PT 100 Ом (α=0,00385 °C-1) 2-пров. PT 1000 (Ni100, Ni1000) |
Термопары: J, K, R, S, T |
| Диапазон температур | PT100 -180…800 °C NI100 -80…170 °C PT1000 -180…800 °C NI1000 -80…170 °C |
J: -100…700 °C K: -100…1000 °C R и S: -10…1700 °C T: -100…350 °C |
| Диапазон преобразованного сигнала | PT100 K-1800…K8000 NI100 К-800…K1700 PT1000 K-1800…K8000 NI1000 K-800…K1700 |
J: K-1 000…K7 000 K: K-1 000…K10 000 R и S: K-100…K17 000 T: K-1 000…K3 500 |
| Разрешение АЦП | 14 бит (1МШО = 0,1 °C) | 16 бит (1МШО = 0,1 °C) |
| Точность | 0,5% от полной шкалы при 25 °C (1% от полной шкалы при 55 °C) | |
| Время обновления | 200 мс на канал | |
| Изоляция | Изолирована цифровая и аналоговая часть (=500 В) Между собой каналы не изолированы |
|
| Формат цифровых данных | 16 бит, среднее значение | |
| Функции диагностики | Детектирование верхней и нижней границы | |
| Режим коммуникации | RS-485: Modbus ASCII / RTU | |
| Соединение с модулем ЦПУ | К одному модулю ЦПУ можно подключить до 8 аналоговых модулей ввода/вывода |
Модуль ввода DVP04(06)AD-S
| Артикул | DVP04AD-S | DVP06AD-S |
|---|---|---|
| Тип входа | Напряжение | Ток |
| Напряжение питания | =24 В (-15%, +20%) | |
| Потребляемая мощность | 2 Вт | |
| Количество каналов ввода | 4 или 6 аналоговых входа (зависит от модели модуля) | |
| Диапазон входного сигнала | ±10 В | ±20 мА |
| Диапазон преобразованного сигнала | ±8000 | ±4000 |
| Разрешение АЦП | 14 бит (1МШО = 1,25 мВ) | 13 бит (1МШО = 5 мкА) |
| Входное сопротивление | 200 кОм и выше | 250 Ом |
| Точность | 0,5% от полной шкалы при 25 °C (1% при 55 °C) | |
| Время отклика | 3 мс на канал | |
| Изоляция | Изолирована цифровая и аналоговая часть (между собой каналы не изолированы) |
|
| Абсолютный входной диапазон | ±15 В | ±32 мА |
| Формат цифровых данных | 16 бит, 13 значащих бит, среднее значение | |
| Функции диагностики | Детектирование верхней и нижней границы | |
| Режим коммуникации | RS-485: ASCII / RTU | |
| Соединение с модулем ЦПУ | К одному модулю ЦПУ можно подключить до 8 аналоговых модулей ввода/вывода |
Модуль ввода/вывода DVP06XA-S
| Входы | Выходы | |||
|---|---|---|---|---|
| Тип входа | Напряжение | Ток | Напряжение | Ток |
| Напряжение питания | =24 В (-15%, +20%) | |||
| Потребляемая мощность | 2 Вт | — | ||
| Количество каналов ввода/вывода | 4 аналоговых входа | 2 аналоговых выхода | ||
| Диапазон входного/выходного сигнала | ±10 В | ±20 мА | 0…10 В | 0…20 мА |
| Диапазон преобразованного сигнала | ±2000 | ±1000 | 0…4000 | |
| Разрешение АЦП/ЦАП | 12 бит (1МШО = 5 мВ) | 11 бит (1МШО = 20 мкА) | 12 бит (1МШО = 2,5 мВ) | 12 бит (1МШО = 5 мкА) |
| Входное сопротивление | 200 кОм и выше | 250 Ом | — | — |
| Выходной импенданс | — | — | 0,5 Ом или ниже | |
| Общая точность | ±0,5% от полной шкалы при 25 °C ±1% от полной шкалы при 55 °C |
|||
| Время отклика | 3 мс на каждый канал | |||
| Абсолютный входной диапазон | ±15 В | ±32 мА | ||
| Макс. выходной ток | — | — | 20 мА | — |
| Допустимое отклонение нагрузки | — | — | 1 КОМ…2 МОм | 0…500 Ом |
| Формат цифровых данных | 16 бит, 13 значащих бит, среднее значение | 16 бит, 13 значимых бит | ||
| Изоляция | Между собой каналы не изолированы | Аналоговая и цифровая части изолированы | ||
| Доступные протоколы обмена данными по RS-485 | Скорость: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Формат данных для ASCII: 7 бит, четность, 1 стоповый (7, Е, 1) Формат данных для RTU: 8 бит, четность, 1 стоповый (8, Е, 1) Когда модуль подключен по внутренней шине непосредственно к ПЛК, порт RS485 недоступен |
|||
| Присоединение к ПЛК | К ПЛК по внутренней шине можно подключить до 8 модулей |
Модуль ввода DVP06XA-S2
| Тип входа | Напряжение | Ток | ||
|---|---|---|---|---|
| Напряжение питания | =24 В (=20,4 В ∼ =28,8 В) (-15%+20%) | |||
| Количество каналов ввода | на каждом модуле 4 канала | |||
| Диапазон входного сигнала | 0 ∼ 10 В | 0 ∼ 20 мА | ||
| Диапазон преобразованного сигнала | -2000∼2000 | -8000∼8000 | -1000∼1000 | -4000∼4000 |
| Разрешение АЦП | 1LSB=5 мВ | 1LSB=1,25 мкВ | 1LSB=20 мкА | 1LSB=5 мкА |
| Входное сопротивление | 200 кОм и выше | 250 Ом | ||
| Точность | ±0,5% от полной шкалы при 25 °C, ±1% от полной шкалы при 0∼55 °C) | |||
| Время отклика | 3 мс на канал | |||
| Изоляция | Аналоговая и цифровая и аналоговая части между собой каналы изолированы. Но аналоговые каналы не изолированы между собой. | |||
| Абсолютный входной диапазон | ±15 В | ±32 мА | ||
| Формат цифровых данных | 2-е дополнение до 16 бит, 15 значимых битов | |||
| Функции самодиагностики | Верхняя и нижняя граница обноружения на канал |
| DVP | S | 11 | |||
|---|---|---|---|---|---|
| Количество входов / выходов | |||||
| 8 | 08 | ||||
| 16 | 16 | ||||
| Тип точек входа / выхода | |||||
| Дискретные входы | M | ||||
| Дискретные выходы | N | ||||
| Дискретные входы/выходы | P | ||||
| Тип дискретных выходов | |||||
| Реле | R | ||||
| Транзистор (NPN) | T | ||||
| Транзистор (NPN / PNP) | N |
Пример: DVP16SP11R

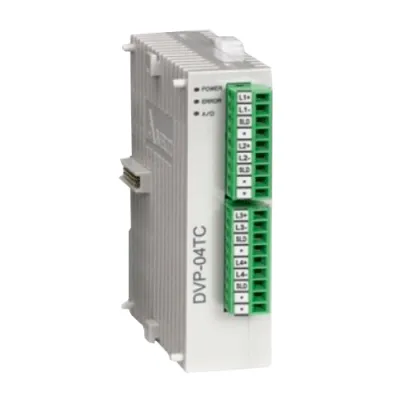

Код товара: DVP04TC-S
Внешний вид товаров может отличаться от изображений, представленных на сайте.
Доставка:
-
Самовывоз
-
Транспортная компания
-
Курьерская служба
-
Срок отгрузки: 3-5 рабочих дней
Оплата:
-
Банковской картой на сайте
-
Безналичный расчет
Подберем и поможем внедрить оборудование и программное обеспечение для систем автоматизации в любой отрасли промышленности.
Отправьте письмо на нашу электронную почту со своей задачей, чертежами и техническим заданием, а наши квалифицированные специалисты помогут подобрать все необходимое оборудование под ваш проект.
- Описание
- Документация
- Наличие
- Доставка и оплата
- Гарантии
- Отзывы
Описание
Модуль расширения для ПЛК серии S, 4K/J, 14 бит, 24VDC, RS485, SLIM (DVP04TC-S)
Документация DVP04TC-S Промышленный логический контроллер
Наличие
Доставка и оплата
Доставим оборудование транспортной компанией или курьером. Возможен самовывоз.
Отправляем товары ежедневно. Подробнее о вариантах доставки вы можете посмотреть на странице «Условия доставки».
Оплату от юридических лиц принимаем только по безналичному расчету. Частные лица
могут оплачивать банковской картой онлайн на сайте. Подробное описание форм оплаты вы можете посмотреть на
странице «Условия оплаты».
Если Вам нужна консультация менеджера, инженера или необходимы нестандартные
условия покупки и доставки, обращайтесь по телефону: 8-804-555-12-93
или пишите на электронную почту: info134@rusautomation.ru.
Гарантии
«РусАвтоматизация» несет ответственность за любые дефекты производства,
конструкции и исходных материалов оборудования в размере, не превышающем его стоимость.
При обнаружении дефектов или несоответствий заявленным характеристикам
оборудования при его приемке, монтаже, наладке и эксплуатации в период гарантийного срока, покупатель составляет
рекламационный акт. Документ нужно отправить по электронной почте: quality@rusautomation.ru.
Подробнее в разделе «Гарантия»
Отзывы
Подборка товаров
- Рекомендуем
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
- Другие товары этого производителя
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
Задать вопрос
Хорошее руководство по эксплуатации
Законодательство обязывает продавца передать покупателю, вместе с товаром, руководство по эксплуатации Delta Electronics DVP04TC-S. Отсутствие инструкции либо неправильная информация, переданная потребителю, составляют основание для рекламации в связи с несоответствием устройства с договором. В законодательстве допускается предоставлении руководства в другой, чем бумажная форме, что, в последнее время, часто используется, предоставляя графическую или электронную форму инструкции Delta Electronics DVP04TC-S или обучающее видео для пользователей. Условием остается четкая и понятная форма.
Что такое руководство?
Слово происходит от латинского «instructio», тоесть привести в порядок. Следовательно в инструкции Delta Electronics DVP04TC-S можно найти описание этапов поведения. Цель инструкции заключается в облегчении запуска, использования оборудования либо выполнения определенной деятельности. Инструкция является набором информации о предмете/услуге, подсказкой.
К сожалению немного пользователей находит время для чтения инструкций Delta Electronics DVP04TC-S, и хорошая инструкция позволяет не только узнать ряд дополнительных функций приобретенного устройства, но и позволяет избежать возникновения большинства поломок.
Из чего должно состоять идеальное руководство по эксплуатации?
Прежде всего в инструкции Delta Electronics DVP04TC-S должна находится:
— информация относительно технических данных устройства Delta Electronics DVP04TC-S
— название производителя и год производства оборудования Delta Electronics DVP04TC-S
— правила обслуживания, настройки и ухода за оборудованием Delta Electronics DVP04TC-S
— знаки безопасности и сертификаты, подтверждающие соответствие стандартам
Почему мы не читаем инструкций?
Как правило из-за нехватки времени и уверенности в отдельных функциональностях приобретенных устройств. К сожалению само подсоединение и запуск Delta Electronics DVP04TC-S это слишком мало. Инструкция заключает ряд отдельных указаний, касающихся функциональности, принципов безопасности, способов ухода (даже то, какие средства стоит использовать), возможных поломок Delta Electronics DVP04TC-S и способов решения проблем, возникающих во время использования. И наконец то, в инструкции можно найти адресные данные сайта Delta Electronics, в случае отсутствия эффективности предлагаемых решений. Сейчас очень большой популярностью пользуются инструкции в форме интересных анимаций или видео материалов, которое лучше, чем брошюра воспринимаются пользователем. Такой вид инструкции позволяет пользователю просмотреть весь фильм, не пропуская спецификацию и сложные технические описания Delta Electronics DVP04TC-S, как это часто бывает в случае бумажной версии.
Почему стоит читать инструкции?
Прежде всего здесь мы найдем ответы касательно конструкции, возможностей устройства Delta Electronics DVP04TC-S, использования отдельных аксессуаров и ряд информации, позволяющей вполне использовать все функции и упрощения.
После удачной покупки оборудования/устройства стоит посвятить несколько минут для ознакомления с каждой частью инструкции Delta Electronics DVP04TC-S. Сейчас их старательно готовят или переводят, чтобы они были не только понятными для пользователя, но и чтобы выполняли свою основную информационно-поддерживающую функцию.
-
lexies123
- Сообщения: 8
- Зарегистрирован: 26 май 2013, 05:01
Помогите примером! (DVP04TC-E2)
Доброго времени суток форумчане!!!
имеется прибор DVP04TC-E2 в составе комплекса из базового ПЛК + доп модуль вх\вых + модуль Аналог и собственно сам модуль термопар; подскажите пример команд для управления регистрами модуля, с аналоговым более менее разобрался, а вот с «термопарами» упёрся в стену. Интересует как построить обращение к модулю для изменения значений регистров (список регистров есть) таких как: тип термопары, задание температуры, включение авто настройки и т.п.
какие использовать инструкции? как правильно прописовать адресацию (например для команд MOV or FROM or TO)
Позарез надо!!!
Заранее благодарен
-
Ryzhij
- Сообщения: 1026
- Зарегистрирован: 26 авг 2012, 19:25
- Откуда: Россия Рязань
Re: Помогите примером! (DVP04TC-E2)
Сообщение
Ryzhij »
Несколько дополнительных вопросов:
1) Какой у вас центральный процессорный (базовый) блок?
2) По-английски читать умеете?
3) Какой пакет программирования предпочитаете, WPLSoft или ISPSoft?
__________________________
Помощь — понятие растяжимое, всяк трактует его в меру своего эгоизма…
-
lexies123
- Сообщения: 8
- Зарегистрирован: 26 май 2013, 05:01
Re: Помогите примером! (DVP04TC-E2)
Сообщение
lexies123 »
DVP60ES200R базовый блок…
читать умею, а если чего не знаю есть переводчик…
WPLSoft — удобнее и быстрее составлять программы,
а ISPSoft — удобен в наладке, да и симулятор и драйвера на нём работают лучше…
одинаково нормально работаю на обоих (везде английские версии, на нем понятнее)
модуль температур стоит последним с адресами каналов D9910 — D9913, их я могу прочитать с сенсорной панели и командой «FROM».
-
Ryzhij
- Сообщения: 1026
- Зарегистрирован: 26 авг 2012, 19:25
- Откуда: Россия Рязань
Re: Помогите примером! (DVP04TC-E2)
Сообщение
Ryzhij »
Давайте кое-что уточним.
Вы писали:
lexies123 писал(а):имеется прибор DVP04TC-E2 в составе комплекса из базового ПЛК + доп модуль вх\вых + модуль Аналог и собственно сам модуль термопар…
Инструкция говорит, что:
Каждый специальный модуль нумеруется последовательно от 0 до 7. Нумерация
начинается с модуля, который первым связан с ПЛК. Максимум можно присоединить к
ПЛК 8 специальных модулей.
Из этого следует, что модуль для подключения термопар у Вас имеет адрес 2.
На пятом листе инструкции на DVP04TC-E2 указаны адреса регистров созначениями температуры по каналам. Для модуля с адресом 2 это будут регистры D9920-D9923. И читают их командой MOV.
В то же время, Вы писали:
lexies123 писал(а):модуль температур стоит последним с адресами каналов D9910 — D9913, их я могу прочитать с сенсорной панели и командой «FROM».
Так выходит, что Вы читаете из другого модуля, из модуля с адресом 1 (предпоследняя цифра адреса регистра).
А это у Вас не термопарный, а модуль аналоговых сигналов.
Разберитесь с этим для начала.
__________________________
Помощь — понятие растяжимое, всяк трактует его в меру своего эгоизма…
-
lexies123
- Сообщения: 8
- Зарегистрирован: 26 май 2013, 05:01
Re: Помогите примером! (DVP04TC-E2)
Сообщение
lexies123 »
В ISPsoft есть приложение сканирующее модули, так вот первый модуль это расширение входов выходов и он не адресуется т.к. работает как одно целое с базовым;
вторым идет модуль аналоговых входов\выходов с адресом «0» и у него каналы с адресами D9900 — D9905 (это подтверждает и приложение сканирующее модули)…
А вот последним т.е. «1»-м идет модуль термопар с адресами D9910 — D9913, с помощью панели оператора я могу просто считать данные с этих регистров (сделав например, поле с цифрами и указав в настройках один из адресов.
Но это просто считывание данных, а как быть с настроечными регистрами, как их указывать при написании программы?.. так же как и D9910 например D10 K10, D121 K2 и т.д.???
-
Ryzhij
- Сообщения: 1026
- Зарегистрирован: 26 авг 2012, 19:25
- Откуда: Россия Рязань
Re: Помогите примером! (DVP04TC-E2)
Сообщение
Ryzhij »
Пусть нам надо установить на три канала термопары типа J, а четвёртый отключить.
Тогда по импульсу первого скана (бит M1002) делаем так.
Для термопарного модуля с адресом 1 (вход m1) устанавливаем на каналы CH1, CH2 и CH3 термопары типа J. Для этого начиная с CR#2 (вход m2) записываем константу 0 (вход S) три раза (вход n) подряд (т.е. в управляющие регистры CR#2, CR#3 и CR#4)
Для отключения канала CH4 на том же модуле с адресом 1 (вход m1) в управляющий регистр CR#5 (вход m2) заносим -1 (16#FFFF) (вход S) один раз (вход n), естественно.
Вот, как-то так…
__________________________
Помощь — понятие растяжимое, всяк трактует его в меру своего эгоизма…
http://www.delta.com.tw/industrialautomation/
DVP04TC-S |
Thermocouple Sensors |
Instruction Sheet |
|
1. |
Status indicator (Power, RUN and ERROR) |
8. Extension port |
|
2. |
Model Number |
9. Extension Clip |
|
3. |
DIN rail clip |
10. DIN rail location (35mm) |
|
4. |
I/O terminals |
11. RS-485 Communication port |
|
5. |
I/O point indicator |
12. Extension Clip |
|
6. Extension hole of the extension unit mounting |
13. DC Power input |
|
|
pins |
||
|
7. |
Specification Label |
14. Extension port |
2.3External wiring
Note 1: Use only the wires that are
3.2Other Specification
|
Power Specification |
||||
|
Maximum Power Consumption |
2W at 24 VDC (20.4VDC~28.8VDC) ( -15 % ~ +20 %) |
|||
|
Environment Condition |
||||
|
Environment Condition |
Follow the DVP-PLC MPU. |
|||
|
Static Electricity Prevention |
All places between terminals and ground comply with the spec. |
|||
|
4 |
CR (Controlled Register) |
|||
|
DVP04TC-S platinum temperature sensors |
Explanation |
|||
|
CR RS-485 |
Always read this instruction thoroughly before using the DVP04TC-S.
Make sure that power is OFF before wiring.
This is an OPEN TYPE PLC. The PLC should be kept in an enclosure away from airborne dust, humidity, electric shock risk and vibration. Also, it is equipped with protective methods such as some special tools or keys to open the enclosure, in order to prevent hazard to users or damage the PLC.
|
Thermocouple |
||
|
Shielded*1 |
CH1 |
|
|
+ |
L+ |
|
|
— |
L- |
|
|
SLD |
||
|
Thermocouple |
||
|
Shielded*1 |
CH4 |
|
|
+ |
||
|
L+ |
||
|
— |
L- |
|
|
SLD |
||
supplied with your thermocouple sensor. Tighten PLC terminal screws to a torque of 1.95 kg-cm (1.7 in-lbs).
Note 2: Terminal SLD is a grounding location for noise suppression.
Note 3: Please connect terminal of
|
No. |
Parameter |
Latched |
Register name |
b15 b14 b13 b12 b11 |
b10 b9 |
b8 b7 b6 b5 |
b4 b3 |
b2 b1 b0 |
|||||
|
address |
|||||||||||||
|
#0 |
H 4096 |
○ |
R |
Model type |
System used, DVP04TC-S model code = H 8B |
||||||||
|
H 4097 |
Reserved |
CH4 |
CH3 |
CH2 |
CH1 |
||||||||
|
#1 |
○ R/W |
Thermocouple type |
Example: Setting of |
CH1 |
|||||||||
|
1. |
b0: set 0 to use J-type and set 1 to use K-type |
||||||||||||
|
2. |
b1: Reserved. |
||||||||||||
|
3. |
b2: Reserved. |
||||||||||||
|
#2 |
H 4098 |
○ R/W |
CH1 average number |
||||||||||
|
#3 |
H 4099 |
○ R/W |
CH2 average number |
The number of readings used for “average” temperature on channels CH1~CH4. |
|||||||||
|
#4 |
H 409A |
○ R/W |
CH3 average number |
Setting range is K1~K4096 and factory setting is K10. |
|||||||||
|
#5 |
H 409B |
○ R/W |
CH4 average number |
||||||||||
|
#6 |
H 409C |
╳ |
R |
CH1 average degrees(°C) |
Do NOT connect the AC main circuit power supply to any of the input/output terminals, or it may damage the PLC. Check all the wiring prior to power up.
Do NOT touch internal circuit within 1 minute after power is OFF.
|
*2 |
||
|
terminal of |
||
|
power module |
||
|
*3 |
24+ |
|
|
System |
24- |
|
|
Grounding |
||
Cold-junction
Compensation
|
AG |
|||||
|
DC/ DC |
+15V |
||||
|
Converter |
AG |
||||
|
-15V |
|||||
5V
power supply module and terminal of DVP04TC-S thermocouple sensors module to system earth ground.
|
#7 |
H 409D |
╳ |
R |
CH2 average degrees(°C) |
Average degrees for channels CH1~CH4. |
(unit: 0.1 degrees C) |
|
#8 |
H 409E |
╳ |
R |
CH3 average degrees(°C) |
||
|
#9 |
H 409F |
╳ |
R |
CH4 average degrees(°C) |
||
|
#10 |
H 40A2 |
╳ |
R |
CH1 average degrees(°F) |
||
|
#11 |
H 40A3 |
╳ |
R |
CH2 average degrees(°F) |
Average degrees for channels CH1~CH4. |
(unit: 0.1 degrees F) |
|
#12 |
H 40A4 |
╳ |
R |
CH3 average degrees(°F) |
Make sure that the DVP04TC-S is properly grounded , to avoid any electromagnetic noise.
2.1Model Explanation and Peripherals
|
Class 3 Grounding |
|
(100 of less) |
Warning: DO NOT connect wires to the No Connection () terminals. Use copper conductor only, 60℃
|
#13 |
H 40A5 |
╳ |
R CH4 average degrees(°F) |
|||
|
#14 |
H 40A8 |
╳ |
R |
Present temperature of |
||
|
CH1 (°C) |
||||||
|
#15 |
H 40A9 |
╳ |
R |
Present temperature of |
||
|
CH2 (°C) |
Present temperature of channels CH1~CH4. (unit: 0.1 degrees C) |
|||||
|
#16 |
H 40AA |
╳ |
R |
Present temperature of |
||
Thank you for choosing DELTA’s DVP Series PLC. The DVP04TC-S allows the connection of four thermocouple sensors (Type J/K). The DVP04TC-S series can read/write the data by using instructions FROM / TO via DVP-PLC SS/SA/SX/SC MPU program. There are 49 CR (Control Register) in each module and 16 bits for each register.
DVP04TC-S thermocouple sensor can update software version by RS-485. Power supply and main processing units are sold separately.
The DVP04TC-S works with both Centigrade and Fahrenheit. The input resolution for Centigrade is 0.1 degrees and for Fahrenheit is 0.18 degrees.
Nameplate Explanation
|
P L C m o d e l |
MODEL： |
|
Input power Supply Spec. |
POWER INPUT ： 24Vdc 2W |
|
|
Analog Input /Output Module Spec. |
THERMOCOUPLES： TYPE J , K |
|
|
RESOLUTION： |
14 BITS |
|
|
Barcode, series and version |
V X .X |
0 4 TC — S0 T5 0 20 0 01 |
MADE IN XXXXX X
2.4Terminals of analog module
|
DVP04AD-S |
DVP02DA-S |
DVP04DA-S |
DVP04PT-S |
DVP04TC-S |
DVP06XA-S |
DVP08RT-S |
|
V+ |
V+ |
V+ |
L+ |
L+ |
V+ |
L+ |
|
I+ |
I+ |
I+ |
L- |
L- |
I+ |
L- |
|
COM |
COM |
COM |
I- |
SLG |
COM |
L+ |
|
FG |
FG |
FG |
FG |
L+ |
V+ |
L- |
|
V+ |
V+ |
V+ |
L+ |
I+ |
L+ |
|
|
I+ |
I+ |
I+ |
L- |
L- |
COM |
L- |
|
COM |
COM |
COM |
I- |
SLG |
V+ |
L+ |
|
FG |
FG |
FG |
FG |
I+ |
L- |
|
|
COM |
||||||
|
V+ |
V+ |
L+ |
L+ |
V+ |
L+ |
|
|
I+ |
I+ |
L- |
L- |
I+ |
L- |
|
|
COM |
COM |
COM |
||||
|
I- |
SLG |
L+ |
||||
|
FG |
FG |
V+ |
||||
|
FG |
L+ |
L- |
||||
|
V+ |
V+ |
L+ |
I+ |
L+ |
||
|
I+ |
I+ |
L- |
L- |
COM |
L- |
|
|
COM |
COM |
I- |
SLG |
V+ |
L+ |
|
|
FG |
FG |
FG |
I+ |
L- |
||
|
COM |
|
3 |
STANDARD SPECIFICATIONS |
|||
3.1 Function Specifications |
||||
|
Platinum Temperature Module (04TC) |
Centigrade (°C) |
Fahrenheit (°F) |
||
Power Supply Voltage |
24 VDC(20.4VDC~28.8VDC) ( –15%~+20%) |
|
CH3 (°C) |
||||||
|
#17 |
H 40AB |
╳ |
R |
Present temperature of |
||
|
CH4 (°C) |
||||||
|
#18 |
Reserved |
|||||
|
#19 |
H 40AE |
╳ |
R |
Present temperature of |
||
|
CH1 (°F) |
||||||
|
#20 |
H 40AF |
╳ |
R |
Present temperature of |
||
|
CH2 (°F) |
Present temperature of channels CH1~CH4. (unit: 0.1degrees F) |
|||||
|
#21 |
H 40B0 |
╳ |
R |
Present temperature of |
||
|
CH3 (°F) |
||||||
|
#22 |
H 40B1 |
╳ |
R |
Present temperature of |
||
|
CH4 (°F) |
||||||
|
#23 |
Reserved |
|||||
|
#24 |
H 40AE |
○ |
R |
CH1 OFFSET Value |
||
|
#25 |
H 40AF |
○ |
R |
CH2 OFFSET Value |
Adjust offset value of channels CH1~CH4. The range is -1000~+1000 and |
|
|
#26 |
H 40B0 |
○ |
R |
CH3 OFFSET Value |
factory setting is K0. (unit: 0.1 degrees C) |
|
|
#27 |
H 40B1 |
○ |
R |
CH4 OFFSET Value |
||
|
#28~#29 |
Reserved |
|||||
|
#30 |
H 40B4 |
╳ |
R |
Error status |
Data register stores the error status, refer to fault code chart for details. |
|
|
#31 |
H 40B5 |
○ R/W |
Communication address |
RS-485 communication address. |
||
|
setting |
Setting range is 01~255 and factory setting is K1 |
|||||
|
#32 |
H 40B6 |
○ R/W |
Communication baud rate |
Communication baud rate (4800, 9600, 19200, 38400, 57600 and 115200 bps). |
||
|
setting |
b0: 4800 bps (bit/sec). |
|||||
|
b1: 9600 bps (bit/sec). (factory setting) |
||||||
|
b2: 19200 bps (bit/sec). |
||||||
|
b3: 38400 bps (bit/sec). |
Model Explanation
Model Serial Number
|
Product Series |
|
|
Input + Output points |
S: for SS/SA series MPU |
Model type |
|
|
AD: Analog input module |
TC: Thermocouple sensors (Type J/K) |
|
DA: Analog output module |
XA: Analog input/output mixed module |
|
PT: Platinum temperature sensors (PT-100) |
RT: Resistor Thermocouple(NTC) |
Production series
Production week
Production year (2005)
Production place (Taoyuan)
Serial number of version Production Model
|
Analog Input Channel |
4 channels per module |
||
|
Sensors Type |
J-type or K-type thermocouple |
||
|
Temperature Input Range |
J-type: -100°C~700°C |
J-type: -148°F~1292°F |
|
|
K-type: -100°C~1000°C |
K-type: -148°F~1832°F |
||
|
Digital Conversion Range |
J-type: K-1000~K7000 |
J-type: K-3280~K12920 |
|
|
K-type: K-1000~K10000 |
K-type: K-1480~K18320 |
||
|
Resolution |
14 bits(0.1°C) |
14 bits(0.18°F) |
|
|
Overall Accuracy |
±0.5% of full scale of 25°C(77°F), ±1% of full scale during 0~55°C |
||
|
(32~131°F) |
|||
|
b4: 57600 bps (bit/sec). |
||||||||||||||||
|
b5: 115200 bps (bit/sec). |
||||||||||||||||
|
b6~b13: Reserved. |
||||||||||||||||
|
b14: switch between low bit and high bit of CRC code (only for RTU mode) |
||||||||||||||||
|
b15: RTU mode. |
||||||||||||||||
|
#33 H 40B7 ○ R/W Reset to factory setting |
b15 |
b14 |
b13 |
b12 |
b11 |
b10 |
b9 |
b8 |
b7 |
b6 |
b5 |
b4 |
b3 |
b2 |
b1 |
b0 |
|
Definition of ERR |
CH4 |
CH3 |
CH2 |
CH1 |
||||||||||||
|
LED |
||||||||||||||||
|
Example: Setting of |
CH1 |
|||||||||||||||
|
1. b0 Reserved |
||||||||||||||||
|
2. b1 Reserved |
||||||||||||||||
|
3. b2: Set to 1 and PLC will be reset to factory settings. |
||||||||||||||||
|
Definition of ERR LED: b12~b15=1111(factory settings) |
||||||||||||||||
|
1. b12 corresponds to CH1: when b12=1, scale exceeds the range or external |
2.2Product Profile and Outline
|
Response Time |
250 ms × channels |
contact has no connection, ERR LED flashes.
4
5
|
60.00 |
6 |
||
|
L+ |
7 |
||
|
L- |
C |
||
|
H |
|||
|
SLD1 |
8 |
||
|
L+ |
|||
|
L- |
CH |
10 |
|
|
SLD 2 |
|||
|
L+ |
C |
9 |
|
|
L- |
|||
|
H |
|||
|
SLD 3 |
|||
|
L+ |
CH |
||
|
L- |
3 |
||
|
SLD 4 |
|
3.4 |
|
|
60.00 |
|
|
11 |
3.00 |
|
12 |
|
|
14 |
|
|
13 |
90.00 |
|
Isolation Method |
Isolation between digital and analog circuitry. There is no isolation between |
|
|
channels. |
||
|
Digital Data Format |
2’s complement of 16-bit, (13 Significant Bits) |
|
|
Average Function |
Yes (CR#2~CR#5 may be set and the range is K1~K4096) |
|
|
Self Diagnostic Function |
Yes |
|
|
MODBUS ASCII/RTU Mode. Communication baud rate of 4800 / 9600 / |
||
|
19200 / 38400 / 57600 / 115200. For ASCII mode, date format is 7Bits, |
||
|
Communication Mode (RS-485) |
even, 1 stop bit (7 E 1). For RTU mode, date format is 8Bits, even, 1 stop |
|
|
bit (8 E 1). The RS-485 is disabled when the DVP04TC-S is connected in |
||
|
series to an MPU. |
|
2. |
b13 corresponds to CH2: when b13=1, scale exceeds the range or external |
||
|
contact has no connection, ERR LED flashes. |
|||
|
3. |
b14 corresponds to CH3: when b14=1, scale exceeds the range or external |
||
|
contact has no connection, ERR LED flashes. |
|||
|
4. |
b15 corresponds to CH4: when b15=1, scale exceeds the range or external |
||
|
contact has no connection, ERR LED flashes. |
|||
|
#34 H 40B4 ○ R |
Software version |
Display software version in hexadecimal. Example: H 010A = version 1.0A. |
|
|
#35~#48 |
System used |
||
|
○ means latched. |
|||
|
╳ means not latched. |
R means can read data by using FROM instruction or RS-485.
W means can write data by using TO instruction or RS-485.
|
Connection to a DVP-PLC MPU in |
When DVP04TC-S modules are connected to an MPU, the modules are |
|
|
numbered from 0 – 7. 0 is the closest to the MPU and 7 is the farthest. The |
||
|
Series |
Maximum number of modules is 8 modules and they do not occupy any |
|
|
digital I/O points of the MPU. |
Explanation:
1. CR#0: The PLC model type.
