Часто в обзорах, где оценка емкости аккумуляторов производится с помощью USB тестеров, и комментариях к ним, можно встретить возражения по поводу такой методики.
Какое-то время сам пользовался тестером J7 и результаты его измерений емкости аккумуляторов часто ставили в тупик. На одном и том же аккумуляторе иногда получались совершенно разные ее значения. Особенно это касалось старых аккумуляторов.
Наиболее корректной методикой считается измерение емкости аккумуляторов на разряд током 0,2С с помощью электронной нагрузки.
Пару месяцев назад в руках у меня оказалась электронная нагрузка EBD-USB от производителя ZKE, специализирующегося на подобной тематике.
За прошедшее с того момента время в результате эксплуатации и наблюдения за девайсом пришел к некоторым выводам и провел отдельные эксперименты.
Кому интересно приглашаю ознакомиться.
Для порядка сначала обзор самой электронной нагрузки и в завершении результаты попыток сравнения ее работы с USB тестером J7.
Отдельные функции тестера и нагрузки совпадают, но EBD-USB обладает расширенным функционалом и позволяет измерять ток, напряжение, емкость аккумуляторов, мощность источников тока, проводить нагрузочные тесты зарядных устройств для определения, например, запаса по мощности и потенциала зарядного устройства в целом, определять качество шнуров для зарядки, строить графики тока, напряжения и мощности, проверять наличие режимов быстрой зарядки QC2, QC3, MTK-PE, сохранять результаты в табличном виде и в виде изображения.
Технические характеристики:
Питание: онлайн USB источник питания (5v);
Диапазон измеряемых напряжений: 0,05-13,50 v
Диапазон измерения тока: 0.05-4,0 a
Режим тестирования: разрядка постоянным током, QC2/QC3, MTK-PE;
Максимальная мощность: 25W.
Для работы устройства требуется подключения к компьютеру. Предварительно следует установить программу EB Tester Software V1.8.5 и драйвер PL 2303. Программа имеет несколько ревизий, последняя, что удалось найти от 01.10.2017г. Можно искать на сайте производителя www.zketech.com/, но там все на китайском, или можно скачать тут вместе с инструкцией в pdf.
Приехала нагрузка в обычном антистатическом пакете, без картонной упаковки, но в пути ничего не пострадало.
Плата имеет размеры 60*38 мм, высота всей конструкции 40 мм.
В передней части расположен входной разъем USB 2.0 – сюда подключаются источники тока (зарядки, аккумуляторы).
Сзади разъем microUSB – сюда подключается шнур для связи с компьютером.
И на боковой стороне находится USB порт для подключения заряжаемого гаджета.
Нижняя сторона платы защищена экраном из оргстекла с нанесенным логотипом производителя.
Здесь уже был обзор нагрузки EBD-USB, но при внимательном рассмотрении снимков из него и моего гаджета, оказалось, что они отличаются друг от друга, т.е. это разные ревизии.
Так в упомянутом обзоре разъем microUSB открыт, в моем варианте закрыт и прижат защитной планкой с надписью EBD-USB. При разборке выявились еще некоторые отличия, но уже в схемотехнике.
Вот фото нижней стороны платы из обзора aizenn (использовано с его разрешения)
А вот фото нижней стороны платы моего экземпляра.
Изменения коснулись трассировки и расположения элементов в районе microUSB разъема, в центре платы и в нижней правой ее части (резисторы расположены немного иначе). С чем связаны изменения и как это отразилось на работе устройств, сказать не могу, но различия в монтаже есть.
На плате расположились:
Рядом с портом microUSB PL2303SA – контроллер USB;
Рядом с боковым портом USB МСЗ6002I – двойной операционный усилитель.
На самом большом чипе – контроллере, нанесена маркировка BL051F3P6, но даташит найти не удалось.
Измерительный шунт DALE R01F
И на верхней стороне платы установлен полевой транзистор IRLZ44N
На самой же плате есть надпись, видимо шифрующая версию устройства.
Обдув радиатора обеспечивается маленьким вентилятором.
Несколько слов и фото о подключении тестируемых источников питания и заряжаемых гаджетов.
Так подключается тестируемое зарядное устройство и испытуемый аккумулятор. Шнур подключается к компьютеру.
Соорудив переходник «разъем microUSB-порт USB» и предварительно испытав источник питания, можно испытывать кабели.
Ну и в боковой порт USB подключается заряжаемое устройство.
Порядок установки ПО и подключения:
— установка программы;
— установка драйвера;
— подключение нагрузки к порту компьютера;
— запуск программы.
Первоначально устанавливал версию программы от 20.02.2016г. – разницы в работе не заметил. Но тут следует сделать оговорку – данная программа универсальна для многих электронных нагрузок, выпускаемых производителем и возможно изменения в ПО касаются других моделей.
После запуска программы нужно выбрать порт (в моем случае № 9), к которому подключена ЭН (электронная нагрузка).
После нажатия кнопки Connect ПО и ЭН готовы к работе, о чем свидетельствует появление второй вкладки на панели справа.
ПО позволяет сохранять на диск результаты тестов в виде графика, изображения и файла с данными автотеста в формате csv. Файл, сохраненный в этом формате открывается в Excel, WordPad, блокнотом и т.д…
Разница в первых двух вариантах в том, что во втором случае под графиком сохраняется таблица с данными.
Сохранение данных автотеста в формате csv впечатление не произвело, потому что требуется редактирование записи – все данные свалены в кучу построчно.
Немного забегу вперед — в процессе использования ЭН для себя выбрал немного другой способ – делать скрин, развернув таблицу результатов автотеста. В данном случае сразу сохраняется изображение графика, таблица в нижней части и таблица с результатами справа.
На следующей вкладке можно добавить подключенные электронные нагрузки, провести калибровку и обновить прошивку нагрузки.
Как утверждает файл pdf, можно подключить десять нагрузок. В наличии у меня только одна и проверить данное утверждение не могу, хотя десять страниц с графиками открываются.
Кроме всего прочего в ПО заложена возможность калибровки вольтметра и амперметра. Для проведения процедуры потребуется образцовый источник напряжения, образцовая нагрузка и образцовый амперметр.
На источнике устанавливается какое-то небольшое напряжение (например, 1 вольт) и нажимается кнопка Calibration. Аналогично проводится установка более высокого напряжения. Точно так же с током. И в финале калибровка закрепляется кнопкой Ok.
Пункт меню Firmware Update (обновление прошивки) активируется только после того, как будет замкнуты крайние контакты на плате нагрузки.
Во время процедуры вход нагрузки не должен быть подключен к источнику напряжения. Далее подключаем нагрузку к компьютеру и запускаем программу EB Tester Software V1.8.5. Теперь пункт Firmware Update активен. Нажимаем кнопку Identify и программа опознает нагрузку как EBD-USB2.
Кликаем Update и ждем окончания прошивки. На обновление уходит секунд 30-40. Теперь можно отключить нагрузку от компьютера, снять перемычку и снова включить нагрузку. Версия прошивки видна в нижнем правом углу (Дата, время, версия прошивки). Шрифт здесь выбран разработчиками слишком большим, и увидеть надпись полностью нет возможности – видно только 3.10. А может быть, прошивка имеет трехзначный номер. В общем, сказать определенно изменилась прошивка или нет, не могу. Да и на работе нагрузки это никак не сказалось.
В пункте меню Tools результативны первый и последний подпункты. Активация среднего подпункта никаких ощутимых результатов не дает.
Первый подпункт очищает график от результатов прежних тестов. Последний подпункт позволяет тестировать источник напряжения на предмет наличия технологий быстрой зарядки QC2 (повышение напряжения с 5 до 12 вольт ступенчато 5/9/12 вольт), QC3 (постепенное повышение напряжения с шагом 0, 2вольта), а так же технологии от МТК –РЕ.
QC2 и QC3 проверил, тестируя зарядное устройство BlitzWolf BW-5S. МТК –РЕ проверить к сожалению нечем.
В окне выбора технологии быстрой зарядки можно выбрать, в каком режиме поднимать напряжение – в ручном или автоматическом, но с обозреваемой нагрузкой версии EBD-USB в QC2 работает только ручной режим, независимо от выбора Manual или Auto. Поднимать и снижать напряжение нужно кнопками + и -.
В режиме QC3 доступны как ручная, так и автоматическая установка напряжения.
И в случае QC2 и в случае QC3 поднять напряжение можно только до 12 вольт, несмотря на имеющуюся кнопку 20 вольт – тестируемое мной зарядное BlitzWolf BW-S5 больше 12 вольт не выдает, но надеюсь, что программа не даст сжечь обозреваемую нагрузку в случае тестирования зарядки с функцией QC3.0, способной выдавать 20 вольт.
Тестирование на наличие QC2/3 можно проводить как без построения графика, так и с построением. В первом случае активация QC2/3 осуществляется кнопкой +. Во втором кнопкой Start в правой части экрана программы. Мне второй способ показался более приемлемым так, как позволяет не только видеть цифры вольтметра, но и видеть, как зарядное устройство отрабатывает команды повышения напряжения (сразу или с задержкой, с крутым или пологим фронтом).
В четвертом пункте меню — Setting четыре пункта установок.
Подпункт CurveTtitle – здесь можно задать название графика.
Coordinate settings — здесь настраиваются диапазоны напряжения, тока и времени на графике.
По умолчанию программа отображает на графике только кривые тока и напряжения, но через подпункт Display Setting можно добавить отображение кривой мощности. Для этого нужно кликнуть в окне Show, установив галочку.
В случае с моим экземпляром кривая мощности оказалась совсем не лишней и позже я поясню почему.
В последнем подпункте меню Setting — Software setting выбирается формат сохранения данных csv или dat и можно задать автосохранение данных.
В правой части экрана программы расположены окна и кнопки необходимые для непосредственной установки параметров тестирования, наблюдения за параметрами, их изменениями и установки режимов тестов и измерений.
Тестирование источников питания можно проводить в двух режимах, для чего имеются две вкладки — Single Test и Auto Test.
В режиме Single Test видим показания вольтметра, амперметра, ваттметра и общего времени тестирования источника питания или времени зарядки гаджета, подключенного к боковому USB разъему электронной нагрузки.
Выбор варианта работы – тестирование источника питания или подсчет емкости, энергии, фиксация напряжения, тока и мощности при зарядке гаджета через нагрузку выбирается в окне Mode
В режиме DC-C тестируем зарядное устройство или аккумуляторы на разряд. Здесь задается ток тестирования (Test Val) до 4 Ампер для этой электронной нагрузки, напряжение источника, при котором тест прекратится (Cutoff Volt) и время тестирования (Max Time). При установке значения времени 0, тест будет длиться неограниченно. Таким образом, тут задаются два порога прекращения теста – при снижении напряжения на источнике до установленного значения Cutoff Volt в силу просадки под нагрузкой или в силу разрядки аккумулятора и по времени.
Начало, конец тестирования по нажатию кнопок Start, Stop. В процессе тестирования можно поменять ток и порог по напряжению. Для этого вписываем новые значения в соответствующие окна и кликаем кнопку Adjust.
Суть кнопки Continue как то не уловил. Нажимай, не нажимай эффект нулевой. После старта она не активна, а если нажать стоп, а потом на нее, то все счетчики обнуляются.
Кнопка Monitor позволяет наблюдать за напряжением на источнике на холостом ходу, когда он не нагружен. Просто наблюдаем, как ведет себя напряжение на холостом ходу и строится график.
В режиме Meter нагрузка работает как USB тестер, фиксируя каким током, напряжением заряжается гаджет, сколько влилось энергии в его аккумулятор, его емкость, время зарядки и конечно же строит графики. Вентилятор нагрузки при этом не вращается.
Очень полезной функцией нагрузки и ПО является Auto Test. Здесь тестировать зарядные устройства и аккумуляторы на нагрузочную способность. Допустим, написано на зарядном устройстве 5v-2A, но как там по факту неизвестно. Здесь как раз и пригождается проверка нагрузочной способности, выявляющая, при каком токе начнет просаживаться напряжение. Эта функция позволила отсеять несколько зарядных устройств и аккумуляторов бывших в хозяйстве.
Здесь нужно выставить:
Start Curr – начальный ток теста;
Stop Curr – конечный ток теста;
Cutoff Volt – напряжение на источнике, при котором следует прекратить тест;
Step – шаг увеличения тока;
Change – продолжительность тестирования при каждом значении тока. Можно установить в секундах, можно в минутах. И в первом и во втором случае шаг регулируется от 2 до 100 секунд или минут.
Но как уже говорил выше, есть тут ложка дёгтя на бочку меда – в режиме автотеста программа некорректно подсчитывает мощность.
При токе нагрузке до 1 ампера вообще не считает, от 1 до 2 ампер всегда показывает 5 ватт, от 2 до 3 ампер — 10 ватт, от 3 до 4 ампер – 15 ватт.
Но можно либо посчитать самостоятельно, либо задав отображение графика мощности (настроив его шкалу) смотреть по нему.
Кликнув правой клавишей мыши и удерживая на графике можно увидеть вертикальную линию, на пересечении которой с графиками выводится дополнительная информация.
Мне не понравился результат выведения данных в формате csv. Результаты тестирования записываются в одну строку без всякого разделения и приходится редактировать запись.
Однако и тут нашелся выход – когда автотест заканчивается можно кликнуть на таблице с результатами в любом месте и таблица разворачивается. Делаю скриншот и как мне кажется, такой способ удобен тем, что вся картина с графиками, результатами в нижней таблице и результаты автотеста располагаются на одном снимке.
Способ не подойдет для длинных тестов так, как на экране помещается только 33 строки, но для коротких испытаний вполне применим.
И в завершении хочу поделиться своими соображениями (не истина в последней инстанции) и результатами попытки сравнения этой нагрузки и USB тестеров.
Существует мнение, что USB тестер дает приблизительное представление о емкости аккумуляторов. Так же часто встречается информация о оценке емкости аккумуляторов в процессе их зарядки. Я не буду никого ни в чем убеждать, а лишь отмечу, что не раз пытался определить емкость в процессе зарядки гаджетов. В результате таких замеров заметил, что иногда замеры емкости почти равны номинальным, иногда меньше, но бывали случаи когда емкость оказывалась на много больше заявленной. И дело тут не в качестве аккумулятора, а в том что электроника гаджета, даже выключенного при зарядке, все равно что то потребляла, а тестер все это считал.
Потому наиболее правильным методом оценки емкости является ее оценка при разряде, т.е. из гаджета извлекается аккумулятор и уже в таком виде проводятся тесты. Здесь, опять же, есть варианты – с контроллером защиты аккумулятор или без. В случае беззащитного аккумулятора (например, 18650 без защиты) емкость будет определена с большей степенью достоверности. В случае с присутствующей схемой защиты эта схема внесет некоторую погрешность, но потрошить аккумулятор из-за этого глупо и потому данным обстоятельством, пожалуй, можно пренебречь.
В запасах был аккумулятор Samsung модель АВ553446ВЕ с неуказанной емкостью. В сети попадается информация о 650 мА, 850 мА и 1000 мА. За основу взял 850 мАмпер и зарядив его током 0,4 ампера с помощью Imax B6, начал разряжать через тестер на проволочное сопротивление током 0,18 ампер. Это чуть выше 0,17 ампер (0,2С), но выставить резистором точно не получилось.
На момент когда тестер отключился по причине снижения напряжения на аккумуляторе до 3,18 вольт, тестер насчитал 838 мАч. Резистор был отключен и сделано фото.
Потом снова зарядка током 0,4 ампера с помощью Imax B6 и разрядка через обозреваемую электронную нагрузку током 0,18 ампер до уровня снижения напряжения на аккумуляторе до 3,18 вольт для соблюдения равных условий.
EBD-USB подсчитала 878 мАч.
Тест проводил два раза и результаты были одинаковыми с отклонением в пару-тройку мАч. Были тесты на других аккумуляторах с указанной емкостью, но всегда показания USB тестера были меньше.
Далее соорудил вот такого монстра и начал заряжать планшет.
На фото можно видеть что на тестере на входе нагрузки (в режиме измерителя) напряжение и ток выше, чем на тестере на выходе для зарядки гаджетов. Оба тестера откалиброваны. Менял их местами, но картина не изменилась – сама нагрузка немного потребляет и на выход попадает чуть меньше. Однако в подсчетах учитывается только напряжение и ток на выходе, а информация получена лишь ради интереса.
Наибольший интерес представляли результаты замеров влившейся емкости. Акцент делался на совпадении/несовпадении показаний тестера и нагрузки, фактическая емкость была вторична.
В процессе зарядки аккумулятора показания тестера все время немного отставали от показаний нагрузки. Ближе к трем тысячам мАч разница составила 101 мАч в пользу нагрузки. Нагрузка показала 2793, тестер 2692 мАч.
До полного заряда аккумулятора, как мне показалось, довести дело не удалось – при снижении тока зарядки до 0,24 ампера по тестеру программа остановилась с таким показаниями.
Повторные запуски программы снова приводили к остановам. Зарядка планшета (а потом и телефонов) в этом варианте были испробованы несколько раз и всегда при снижении тока программа останавливалась.
Но еще более примечательным является то, что убрав нагрузку и соорудив связку зарядка/тестер/планшет или телефон, на тестере увидел, что ток потребления равен нулю, т.е. аккумулятор заряжен полностью.
На мой взгляд сырость программы налицо (по графику не видно снижение тока до нуля, а есть прекращение замеров при токе чуть ниже 0,3 ампера), но чем объяснить такое поведение тестера не знаю.
Для чистоты эксперимента повторял зарядки тех же гаджетов отдельно через тестер, отдельно через нагрузку. Результат измерения емкости точно такой же как и при участии их обоих. Разницей в пару-тройку mAh можно пренебречь.
Эксперименты позволили сделать вывод о более правильном, повторяемом и наиболее удобном способе измерения емкости аккумуляторов — на разряд с помощью электронной нагрузки. Четкие выводы относительно, что лучше, что хуже, при зарядке не могу, и даже наоборот эксперименты с измерениями во время зарядки способствовали появлению дополнительных вопросов, и можно было бы не занимать время читателей, но, возможно, кому то было интересно. Да и мнения других будут не лишними.
Но возвращаясь к нагрузке и подводя итог отнесу:
к минусам – немного не допиленное ПО, шумный вентилятор на больших токах тестирования, вывод данных в формате csv (и минус и плюс);
к плюсам – компактность, возможность построения и сохранения графиков, возможность тестирования зарядок, кабелей, аккумуляторов, поддержка протоколов QC2/3, МТК-РЕ, широкие функциональные возможности, сохранение информации в bmp, форматах csv и dat.
Пока я занимался экспериментами товар в магазине закончился, но его можно найти на других площадках.
Перевод инструкции сделан Сергеем Михайловичем Правдюковым. Сложность технического перевода и мелкие погрешности опускаем и прощаем автоматически.
Для чтения инструкции в ворде или в оригинале на англ. смотрите ссылку disk.yandex.ru/d/5f2pVAz_XRoWsA
Нижеследующий текст нужен мне для работы с нагрузкой c телефона, а вам для ознакомления.

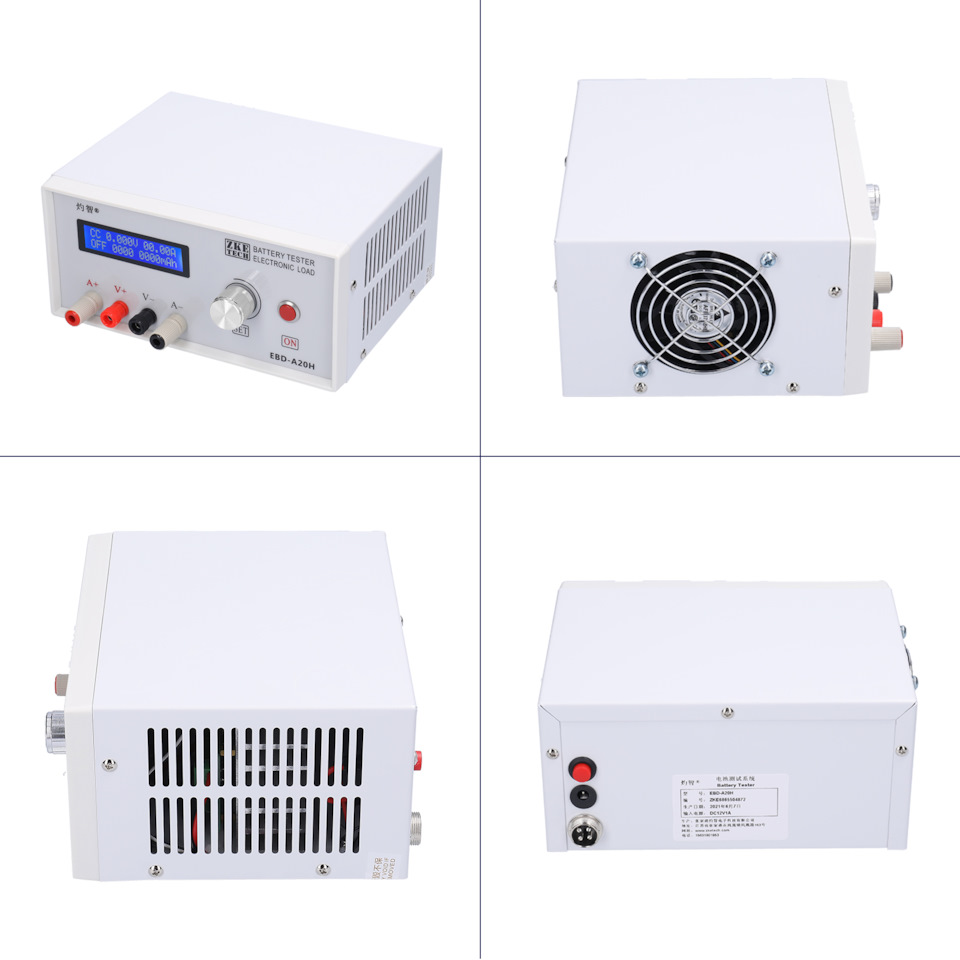

Многофункциональная электронная нагрузка (EBD-A20H)
1. Особенности
1.1 Проверка Емкости батареи
Этот тестер предназначен для разрядки широкого спектра аккумуляторов, включая NiMH, NiCd, LiPo, LiFe и Pb, а также для проверки емкости.
1.2 Портативный Тест Банка Питания
Этот тестер поддерживает зарядку и разрядку портативных блоков питания, а также проверку емкости.
1.3 Испытание Мощности
Этот тестер поддерживает тесты производительности и старения различных видов источников питания постоянного тока.
2. Технические характеристики
1) Источник питания: DC 12V/1A
2) Диапазон напряжения: 0-30.00 В, шаговый 0,01 В
3) Текущий диапазон: 0.10-20.00 A, шаговый 0.01 A (ток регулируется автоматически в соответствии с ограничениями мощности)
4) Режим разрядки:
DSC-CC: Разрядка батарей при постоянном токе, поддержка тестирования емкости батареи или тока источников питания.
DSC-CP : Разрядка батарей при постоянной мощности, для постоянного использования силового оборудования или тестирования мощности.
5) Точность напряжения: между 0-4,5 В, 0,003 В, ±0,5%, между 4,5-30 В, 0,01 В, ±0,5%.
6) Точность тока: 0,20-20,00 А, 0,01 А, ±0,5%.
7) Обнаружение емкости: < 10Ah, 0.001 AH; 10-100Ah, 0.01 Ah; > 100Ah, 0.1 Ah
Мощность разряда: непрерывная оценка — 180W и мгновенная мощность — 200W
9) Четыре линии: каналы напряжения и тока разделены для высокой точности испытаний
10) ЖК-дисплей: напряжение, ток, время, емкость, мощность, энергия и т. д.
11) Подключение к ПК: тестер может подключаться к компьютеру через специальный кабель USB-TTL (с гнездом areial) для большего количества функций, таких как графики, калибровка, обновление встроенного ПО и циркуляция тестов.
3. Соединительные паттерны
3.1 Тестирование портов
3.2 Тестер имеет четыре банановых гнезда, которые соединяются с A+/V+/V-/A-. Порты А+ и А — соединены с положительным и отрицательным концами испытуемых объектов, работая как токовый канал при разрядке. V+ и V — порты соединены с положительным и отрицательным концами испытуемых объектов, работая в качестве канала напряжения при испытаниях напряжения. Этот способ использования четырех отдельных кабелей поможет устранить влияние проводов на результат теста и повысить точность теста.
3.3 Подключение к ПК
3.4 Тестер может быть подключен к компьютеру через специальный кабель USB-TTL (с антенной розеткой).
3.5 Входная Мощность
Тестер работает от источника питания постоянного тока 12В, 1А и спецификации интерфейса 5.5/2.1 (внутри положительный и снаружи отрицательный).
4. Дисплей и настройка
4.1 Кнопки
SET ручка настройки (поверните влево/вправо и нажмите)
ON начало
4.1 Интерфейс тестирования
Первая строка показывает режим тестирования (СС/СР), напряжение и ток. Режимы тестирования включают в себя:
CC: в этом режиме тестер поддерживает разрядку при постоянном токе. Он позволяет устанавливать ток разряда и напряжение отсечки. Разряд прекращается, когда напряжение в испытаниях достигает уровня ниже напряжения отсечки. Разрядка автоматически прекращается по окончании времени установки. С помощью этого режима можно проверить выходной ток источников питания и емкость аккумулятора. При тестировании источника питания вы можете либо выбрать автоматическую остановку, либо установить минимальное значение напряжения отключения для отключения автоматической остановки.
CP: в этом режиме тестер поддерживает разрядку при постоянной номинальной мощности. Он позволяет установить разрядную мощность и напряжение отключения. Разрядка прекращается, когда напряжение в испытаниях достигает уровня ниже напряжения отсечки.
Вторая строка показывает рабочее состояние (оно отображается, когда тестер перестает работать и включается DSC при работе), рабочее время (минуты) и емкость (автоматически переключается между
0000 мАч, 00.00 Ач и 000.0 Ач). Нажмите кнопку «ВКЛ.», чтобы начать разгрузку, и нажмите еще раз, чтобы прекратить работу.
Короткое нажатие на ручку «SET» позволяет переключаться между мощностью (Вт) и емкостью.
В остановленном состоянии нажмите кнопку «SET» в течение двух секунд или дольше, чтобы открыть интерфейс настройки (эта функция отключается при подключении тестера к компьютеру).
Первая строка показывает режим тестирования и ток разряда. (Разрядный ток включает разрядную мощность в режиме CP).
4.3 Интерфейс настройки
Вторая строка показывает напряжение отсечки (тестирование автоматически прекращается, когда напряжение достигает ниже установленного параметра) и время тестирования (0-999 минут, без ограничений, когда оно установлено на 0).
Курсор автоматически устанавливается в режиме тестирования, и вы можете переместить его в тот вариант, который хотите изменить. Одно нажатие на ручку «SET» перемещает вас на один шаг вправо. Поверните «SET» влево и вправо, чтобы изменить параметр. Параметр будет автоматически изменен, если он превысит ограничение. Нажмите кнопку «ВКЛ.», чтобы переключиться на следующий параметр настройки.
После завершения настройки нажмите кнопку «SET» в течение длительного времени, чтобы сохранить данные и вернуться к интерфейсу верхнего уровня. В интерфейсе тестирования нажмите кнопку «ВКЛ.», чтобы начать тестирование.
4.4 Примеры установки
1) Настройка шагов
> Включите тестер батареи.
> Подключите батарею, и вы сможете прочитать напряжение батареи на тестовом интерфейсе на экране.
> Нажмите кнопку «SET» более двух секунд, чтобы открыть интерфейс настройки.
> Установите параметры тестирования.
> Нажмите кнопку «SET» более чем на две секунды, чтобы вернуться к тестовому интерфейсу.
> Нажмите кнопку «ВКЛ.», чтобы начать тестирование.
> Когда тестирование завершится, поверните ручку влево и вправо/ нажмите кнопку ручки «SET», чтобы прочитать результаты теста.
> Извлеките аккумулятор и выключите тестер.
2) Разрядка 3.7 V LiPo до 2.8 V при 10A
Разрядка питания 12 В при 5А в течение 60 минут
5. Меры предосторожности
1) Положительные и отрицательные связи не должны быть обращены вспять( не путать полярность клемм)))
2) Всегда используйте тестер в пределах допустимого диапазона.
3) Программное обеспечение соединения ПК: Программное обеспечение тестера ЭБ, скачивате его от www.zketech.com.
4) Подключение к ПК: следуйте Руководству пользователя программного обеспечения EB Tester.
5) Техническая поддержка: zke2006@163.com
6) Магазин Taobao: zke2006.taobao.com
Мы всегда фокусируемся на инновациях и совершенствовании и будем продолжать модернизировать программное обеспечение. Пожалуйста, часто посещайте www.zketech.com чтобы загрузить последние руководства.
UNI-T UT210D True RMS AC/DC Current Voltage Mini Digital Clamp Meter Auto Range Resistance Capacitance Tester
Nice little multi tester for AC/DC current up to 200A, voltage, resistance. I’m using this for a while and I’m happy with the size and functionality. It suits all my electrical work I’m doing. It uses 2 AAA batteries which I recharge from my solar of course 😉
Amazon product link
AliExpress product link
EBC-A20 Battery Tester 5A Charge 20A Discharge
Great tester I’m using to check single cells as well as 12V setups. The included PC software enables remote operation and draws beautiful graphs of your charging and discharging voltage/current.
Can be fully programmed to suit all kind of batteries. Full CC/CV support
Voltage setting: Disacharge: 0.00-30.00V
Charge: 0.00-18.00V
Current setting: Discharge: 0.10-20.00A
Charge: 0.10-5.00A
AliExpress product link
Manual English
Software:
Download all 3 files:
– eb_setup_v1.8.5en_1001.exe is the actual software
– PL2303_DriverInstaller(USB to TTL converter).exe is the driver for the USB to TTL cable converter (blue USB cable)
– EB Tester Software User Manual V1.8.5.pdf is the software manual in PDF form.
Link to my Dropbox shared folder containing all files.
Link to all collected battery data (PDF and .csv files). You can download and install the software even without having the actual tester to analise all test data I provide here.
EBC-A40L High Current Lithium Power Battery Capacity Tester
Charge and Discharge with up to 40A!
Including PC software
Voltage range: charge 0-5V, discharge 0-5V
Current range: charge 0.1-40A, discharge 0.1-40A
Discharge mode: CC constant current discharge / CP Constant power
AliExpress product link
Manual English
Watch my review video here.
Software:
Download all 3 files:
– eb_setup_v1.8.5en_1001.exe is the actual software
– PL2303_DriverInstaller( USB to TTL converter ).exe is the driver for the USB to TTL cable converter (blue USB cable)
– EB Tester Software User Manual V1.8.5.pdf is the software manual in PDF form.
Link to my Dropbox shared folder containing all files.
Link to all collected battery data (PDF and .csv files). You can download and install the software even without having the actual tester, to analyse all test data I provide here.
Digital YR1035 Lithium Battery Internal Resistance/Impedance Tester
Range minimum resolution accuracy
– 20mΩ 0.01mΩ 0.7%+7
– 200mΩ 0.1mΩ 0.5%+5
– 2Ω 1mΩ 0.5%+5
– 20Ω 10mΩ 0.5%+5
– 200Ω 0.1Ω 0.6%+5
Range Accuracy ± (% reading + % range)
– 1V 0.35+0.015
– 10V 0.30+0.010
– 100V 0.30+0.015
AliExpress product link
Amazon product link
Megohmmeter Digital Earth Ground Resistance Meter
Resolution: 0.01 ohm
Data Hold: yes
Measuring range of earth resistance: 0-2000Ω. 0/20/200/2000 ohm ±(2%+3)
Great device to measure the earth/ground connection of your solar system and other devices of your installation.
AliExpress product link
Amazon product link
Wanptek High Power Laboratory stabilized power supply
15V up to 200V DC, 3A-60A -> choose the max voltage and amps you want when ordering.
I have one of these power supplies with 60V and 20A output (1200W) for charging all kind of batteries and cells. Very powerful!
Super handy, very versatile and great quality.
AliExpress product link
NEW! 15V/100A or 60V/50A AliExpress product link
Wanptek Laboratory Stabilizer DC Power Supply Adjustable 60V 5A
Ideal for testing and charging Lithium cells and batteries (even my 48V battery can be charged!)
Output voltage stabilizing value: 0-60V/continuously adjustable
Output constant current value: 0-5A/continuously adjustable
Ripple voltage: VPP ≤ 1%
Overall efficiency: ≥ 89%
Digital display: three LED digital tube double display
Display resolution: 0.1V/0.01A/0.01V/0.001A
Display accuracy: ± 1% + 2digits
Working temperature: (- 10 ～ 45) ℃
Storage temperature: (- 20 ～ 60) ℃
Relative humidity: 90% (40 ± 5 ℃)
AliExpress product link
Amazon product link (110V version)
Powermeter / Wattmeter
I’m using this tool all the time to analyse the power and energy consumption for different loads.
It’s a sup useful tool and gives you all information in one spot. Volt, Ampere, Watt, KwH, Lo and High figures and also costs can be programmed.
AliExpress product link
Amazon product link
180W Digital Capacity Tester/Electronic Load DL24P
(upgraded version, the one with the rainbow LED fan!)
Great little all-in-one tester with colour display and voltage sense cables to eliminated voltage drop during testing.
Specs: 200V DC, 20A, 185W max, CV, CC, CR and CP modes, Bluetooth and app (watch the review about that below!)
AliExpress product link
Amazon product link
Watch the full test and review here.
Modular Battery and Capacity Tester/Electronic Load DL24MP
Can be extended from 150W/25A to 600W/40A by adding extension modules.
AliExpress product link
Test video is coming soon…
Battery Monitor and Capacity Tester
Very good and precise device to monitor your battery and test the capacity. I have used this multiple times now and will probably install it in a separate box so I don’t have to wire this up every time.
There are several versions out there but I think this one gives the best functions and overview. Shunts are also coming in different variants from 100A-500A.
Amazon product link
AliExpress product link
Solar Panel MPPT Tester
Very good device if you want to check your solar panels. It does auto MPPT tracking and also shows the open circuit voltage Voc.
Especially when buying used solar panels, this tester helps you quickly identifying if the panel are OK. There are now new models available with better display, background light and also higher voltage and current specs. A new model can now test panels up to 1800W and 120V!
Power: 0.1~800W/1500W/1800W
Voltage: 12~60V/120V
Current: 0~35A/60A
AliExpress product link (800W-1500W)
AliExpress product link (1800W)
Amazon product link (800W version)
Amazon product link (1800W version)
FLIR IR Camera for Smart Phone
Wow, this thing is great. I always wanted one for my electrical work. It makes such a huge difference to check on you work and highlight connections which are not optimal. Or reveals battery issues as I have shown on my channel.
It simply connects to your smart phone so make sure you order the right connector (Micro-USB, USB-C or Lightning for iPhone)
AliExpress product link
Amazon product link
Digital Torque Wrench 1/2″ 0.3- 200Nm Adjustable
This digital torque meter comes in different sizes. I went for the smallest on going from 0.3-30Nm. Some sets also come with adapter for from 1/2″ to 1/4″ or 1/2″ to 3/8″
AliExpress product link
Amazon product link
Digital Infrared Thermometer
I’m using one of these laser gun thermometers in almost every episode. It’s so handy to measure temperatures with just one click. Great little device and very helpful when building batteries!
Amazon product link
AliExpress product link
Solar Power Meter/Tester SM206
Great and easy to use tester which measures the solar intensity and power in W/m2. Simply turn it on and it starts displaying the power coming from the sun. It’s also ideal to orientate solar panels the optimal way so they point perfectly towards the sun.
Range: 0.1-399.9 W/m2, 1-3999 W/m2
AliExpress product link
Amazon product link
FNIRSI-1013D Digital Tablet Oscilloscope
– 100MHz analog Bandwidth
– 2 channel operation
– AC\DC coupling mode
– integrated Li battery (recharge through USB)
– 800×480 touch screen operation
– 1x and 10x probe included
Great device. I use this all the time to look at DC ripple signals of inverters and also solar charge controllers. Save screenshots with a press of a button!
I also bought the 100x probe to directly be able to measure 240VAC output of inverters.
Digital Tablet Oscilloscope:
AliExpress product link
100x probe for measuring 240V:
AliExpress product link
ISDT BattGo BG-8S Smart Battery Checker Balancer
Battery ‘smart’ monitor for up to 8 cells. Shows voltages of all cells and can also balance your battery pack within 5mV.
Working voltage: 5.0V-36V
Input voltage 1s: 0.8V-15V
Input voltage 2-8S: 0.8V-4.8V
Battery cells: 1-8S
Voltage measurement accuracy: ±0.005V @ 4.2V
Balancing cells accuracy: < 0.005V
AliExpress product link
Amazon product link
CellMeter 8 Multifunctional Digital Power Servo Tester 2S-8S For Li-Po,Li-lon,Li-Fe,NiCd,NiMH
Nice little tool to monitor your individual battery cell voltages up to a 8s pack (24V). It gives a quick overview about all cell voltages and also has min/max/delta function.
Amazon product link
AliExpress product link
Balance cables 1S-8S:
AliExpress product link
Liitokala Lii-500 NiCd/NiMH/Li-ion charger
I’m using this charger for over a year now and am pretty happy with it. I handles all kind of cells and measures capacity and also internal resistance. It can be powered from any 12V DC source (but a power supply is also included)
Amazon product link
AliExpress product link
Mini Digital Voltmeter Ammeter
DC 100V 10A
I use these ones for testing purposes. Very cheap devices but OK and easy to use.
AliExpress product link
All links on this page are affiliate links to support the channel. I’m getting paid a small commission if you order products or services through these links. This does not make the products or services more expensive for you.
Так уж получается, что чаще мы сталкиваемся с устройствами, где описание только на иностранном языке и хорошо еще если этот язык будет английским. Потому с подачи одного из коллег было решено открыть тему, где будут выкладываться как переводы инструкций различных устройств, так и ссылки на сами устройства или их обзоры.
Переводы будут частично авторские (за что огромное спасибо их авторам), частично найденные в интернете.
В связи с написанием обзоров уже собралось много всяких тестеров, термометров итд, но не хватало триггера QC2.0/QC3.0/MTK-PE ну и самой электронной нагрузки хотя бы на 4А. Решил взять обозреваемую, так как она подключается к компьютеру, умеет «рисовать» графики итд, лишним оно точно не будет. За подробностями прошу под кат
Характеристики:
Измеряемое напряжение — 0.05-21V
Измеряемый ток — 0.01-4.0A
Мощность нагрузки — 35W
Напряжение питания 5V (micro USB)
Поддержка QC2.0, QC3.0, MTK-PE
Поставляется устройство в пакетике
Есть 3 порта:
USB (папа) для подключения к тестируемую источнику питания
USB (мама) для подключения внешней нагрузки (например протестировать сколько влилось в смартфон)
и MicroUSB порт для подключения нагрузки к компьютеру.
Подключаем устройство к компьютеру и запускаем программу EB Tester Software, выбираем порт и нажимаем connect, устройство готово к работе.
Есть два режима работы D-CC или Meter. В первом случае устройство работает в качестве нагрузки, а Meter — в режиме тестера (подсчета) с внешней нагрузкой (например включается между зарядным устройством и смартфоном, при этом прибор рисует график заряда и подобные варианты использования)
В режиме D-CC можно выставить нагрузку до 4А с шагом 0.01А и задать нижний порог напряжения.
Также можно сделать автотест с заданным шагом повышения тока и нижним порогом напряжения. (то есть можно например вычислить максимальный выдаваемый ток повербанка.
В режиме Meter можно отобразить, например, график зарядки повербанка итд, то есть прибор уже работает в режиме тестера.
В этом режиме есть еще монитор напряжений
Есть триггер QC2.0, QC3.0, MTK-PE
Также можно откалибровать прибор, если нужно.
Также есть еще немного настроек со шкалами, цветом, масштабом итд.
В работе немного шумный за счет вентилятора, радиатор при нагрузке 30Вт греется в пределах температуры 45-55 градусов.
Все измерения можно сохранять в виде графика, графика с таблицей в формате bmp или графика в формате csv.
Я устройством пока доволен, те функции что мне нужны для тестирования зарядок и повербанков оно выполняет. Конечно можно было обойтись и вариантом чуть дешевле, без подключения к компьютеру, но решил что так нагляднее обзоры будут.
Спасибо за внимание! Если есть вопросы, задавайте в комментариях.
Приехала нагрузка в обычном антистатическом пакете, без картонной упаковки, но в пути ничего не пострадало.
Плата имеет размеры 60*38 мм, высота всей конструкции 40 мм.
В передней части расположен входной разъем USB 2.0 – сюда подключаются источники тока (зарядки, аккумуляторы).
Сзади разъем microUSB – сюда подключается шнур для связи с компьютером.
И на боковой стороне находится USB порт для подключения заряжаемого гаджета.
Нижняя сторона платы защищена экраном из оргстекла с нанесенным логотипом производителя.
Здесь
уже был обзор нагрузки EBD-USB, но при внимательном рассмотрении снимков из него и моего гаджета, оказалось, что они отличаются друг от друга, т.е. это разные ревизии.
Так в упомянутом обзоре разъем microUSB открыт, в моем варианте закрыт и прижат защитной планкой с надписью EBD-USB. При разборке выявились еще некоторые отличия, но уже в схемотехнике.
Вот фото нижней стороны платы из обзора aizenn (использовано с его разрешения)
А вот фото нижней стороны платы моего экземпляра.
Изменения коснулись трассировки и расположения элементов в районе microUSB разъема, в центре платы и в нижней правой ее части (резисторы расположены немного иначе). С чем связаны изменения и как это отразилось на работе устройств, сказать не могу, но различия в монтаже есть.
На плате расположились:
Рядом с портом microUSB PL2303SA
– контроллер USB;
Рядом с боковым портом USB МСЗ6002I
– двойной операционный усилитель.
На самом большом чипе – контроллере, нанесена маркировка BL051F3P6, но даташит найти не удалось.
Измерительный шунт DALE R01F
И на верхней стороне платы установлен полевой транзистор IRLZ44N
На самой же плате есть надпись, видимо шифрующая версию устройства.
Обдув радиатора обеспечивается маленьким вентилятором.
Несколько слов и фото о подключении тестируемых источников питания и заряжаемых гаджетов.
Так подключается тестируемое зарядное устройство и испытуемый аккумулятор. Шнур подключается к компьютеру.
Соорудив переходник «разъем microUSB-порт USB» и предварительно испытав источник питания, можно испытывать кабели.
Ну и в боковой порт USB подключается заряжаемое устройство.
Порядок установки ПО и подключения:
— установка программы;
— установка драйвера;
— подключение нагрузки к порту компьютера;
— запуск программы.
Первоначально устанавливал версию программы от 20.02.2016г. – разницы в работе не заметил. Но тут следует сделать оговорку – данная программа универсальна для многих электронных нагрузок, выпускаемых производителем и возможно изменения в ПО касаются других моделей.
После запуска программы нужно выбрать порт (в моем случае № 9), к которому подключена ЭН (электронная нагрузка).
После нажатия кнопки Connect ПО и ЭН готовы к работе, о чем свидетельствует появление второй вкладки на панели справа.
Разница в первых двух вариантах в том, что во втором случае под графиком сохраняется таблица с данными.
Сохранение данных автотеста в формате csv впечатление не произвело, потому что требуется редактирование записи – все данные свалены в кучу построчно.
Немного забегу вперед — в процессе использования ЭН для себя выбрал немного другой способ – делать скрин, развернув таблицу результатов автотеста. В данном случае сразу сохраняется изображение графика, таблица в нижней части и таблица с результатами справа.
На следующей вкладке можно добавить подключенные электронные нагрузки, провести калибровку и обновить прошивку нагрузки.
Как утверждает файл pdf, можно подключить десять нагрузок. В наличии у меня только одна и проверить данное утверждение не могу, хотя десять страниц с графиками открываются.
Кроме всего прочего в ПО заложена возможность калибровки вольтметра и амперметра. Для проведения процедуры потребуется образцовый источник напряжения, образцовая нагрузка и образцовый амперметр.
На источнике устанавливается какое-то небольшое напряжение (например, 1 вольт) и нажимается кнопка Calibration. Аналогично проводится установка более высокого напряжения. Точно так же с током. И в финале калибровка закрепляется кнопкой Ok.
Пункт меню Firmware Update (обновление прошивки) активируется только после того, как будет замкнуты крайние контакты на плате нагрузки.
Во время процедуры вход нагрузки не должен быть подключен к источнику напряжения. Далее подключаем нагрузку к компьютеру и запускаем программу EB Tester Software V1.8.5. Теперь пункт Firmware Update активен. Нажимаем кнопку Identify и программа опознает нагрузку как EBD-USB2.
Кликаем Update и ждем окончания прошивки. На обновление уходит секунд 30-40. Теперь можно отключить нагрузку от компьютера, снять перемычку и снова включить нагрузку. Версия прошивки видна в нижнем правом углу (Дата, время, версия прошивки). Шрифт здесь выбран разработчиками слишком большим, и увидеть надпись полностью нет возможности – видно только 3.10. А может быть, прошивка имеет трехзначный номер. В общем, сказать определенно изменилась прошивка или нет, не могу. Да и на работе нагрузки это никак не сказалось.
В пункте меню Tools результативны первый и последний подпункты. Активация среднего подпункта никаких ощутимых результатов не дает.
Первый подпункт очищает график от результатов прежних тестов. Последний подпункт позволяет тестировать источник напряжения на предмет наличия технологий быстрой зарядки QC2 (повышение напряжения с 5 до 12 вольт ступенчато 5/9/12 вольт), QC3 (постепенное повышение напряжения с шагом 0, 2вольта), а так же технологии от МТК –РЕ.
QC2 и QC3 проверил, тестируя зарядное устройство BlitzWolf BW-5S. М ТК –РЕ проверить к сожалению нечем.
В окне выбора технологии быстрой зарядки можно выбрать, в каком режиме поднимать напряжение – в ручном или автоматическом, но с обозреваемой нагрузкой версии EBD-USB в QC2 работает только ручной режим, независимо от выбора Manual или Auto. Поднимать и снижать напряжение нужно кнопками + и -.
В режиме QC3 доступны как ручная, так и автоматическая установка напряжения.
И в случае QC2 и в случае QC3 поднять напряжение можно только до 12 вольт, несмотря на имеющуюся кнопку 20 вольт – тестируемое мной зарядное BlitzWolf BW-S5 больше 12 вольт не выдает, но надеюсь, что программа не даст сжечь обозреваемую нагрузку в случае тестирования зарядки с функцией QC3.0, способной выдавать 20 вольт.
Тестирование на наличие QC2/3 можно проводить как без построения графика, так и с построением. В первом случае активация QC2/3 осуществляется кнопкой +. Во втором кнопкой Start в правой части экрана программы. Мне второй способ показался более приемлемым так, как позволяет не только видеть цифры вольтметра, но и видеть, как зарядное устройство отрабатывает команды повышения напряжения (сразу или с задержкой, с крутым или пологим фронтом).
В четвертом пункте меню — Setting четыре пункта установок.
Подпункт CurveTtitle – здесь можно задать название графика.
Coordinate settings — здесь настраиваются диапазоны напряжения, тока и времени на графике.
По умолчанию программа отображает на графике только кривые тока и напряжения, но через подпункт Display Setting можно добавить отображение кривой мощности. Для этого нужно кликнуть в окне Show, установив галочку.
В случае с моим экземпляром кривая мощности оказалась совсем не лишней и позже я поясню почему.
В последнем подпункте меню Setting — Software setting выбирается формат сохранения данных csv или dat и можно задать автосохранение данных.
В правой части экрана программы расположены окна и кнопки необходимые для непосредственной установки параметров тестирования, наблюдения за параметрами, их изменениями и установки режимов тестов и измерений.
Тестирование источников питания можно проводить в двух режимах, для чего имеются две вкладки — Single Test и Auto Test.
В режиме Single Test видим показания вольтметра, амперметра, ваттметра и общего времени тестирования источника питания или времени зарядки гаджета, подключенного к боковому USB разъему электронной нагрузки.
Выбор варианта работы – тестирование источника питания или подсчет емкости, энергии, фиксация напряжения, тока и мощности при зарядке гаджета через нагрузку выбирается в окне Mode
В режиме DC-C тестируем зарядное устройство или аккумуляторы на разряд. Здесь задается ток тестирования (Test Val) до 4 Ампер для этой электронной нагрузки, напряжение источника, при котором тест прекратится (Cutoff Volt) и время тестирования (Max Time). При установке значения времени 0, тест будет длиться неограниченно. Таким образом, тут задаются два порога прекращения теста – при снижении напряжения на источнике до установленного значения Cutoff Volt в силу просадки под нагрузкой или в силу разрядки аккумулятора и по времени.
Начало, конец тестирования по нажатию кнопок Start, Stop. В процессе тестирования можно поменять ток и порог по напряжению. Для этого вписываем новые значения в соответствующие окна и кликаем кнопку Adjust.
Суть кнопки Continue как то не уловил. Нажимай, не нажимай эффект нулевой. После старта она не активна, а если нажать стоп, а потом на нее, то все счетчики обнуляются.
Кнопка Monitor позволяет наблюдать за напряжением на источнике на холостом ходу, когда он не нагружен. Просто наблюдаем, как ведет себя напряжение на холостом ходу и строится график.
В режиме Meter нагрузка работает как USB тестер, фиксируя каким током, напряжением заряжается гаджет, сколько влилось энергии в его аккумулятор, его емкость, время зарядки и конечно же строит графики. Вентилятор нагрузки при этом не вращается.
Очень полезной функцией нагрузки и ПО является Auto Test. Здесь тестировать зарядные устройства и аккумуляторы на нагрузочную способность. Допустим, написано на зарядном устройстве 5v-2A, но как там по факту неизвестно. Здесь как раз и пригождается проверка нагрузочной способности, выявляющая, при каком токе начнет просаживаться напряжение. Эта функция позволила отсеять несколько зарядных устройств и аккумуляторов бывших в хозяйстве.
Здесь нужно выставить:
Start Curr – начальный ток теста;
Stop Curr – конечный ток теста;
Cutoff Volt – напряжение на источнике, при котором следует прекратить тест;
Step – шаг увеличения тока;
Change – продолжительность тестирования при каждом значении тока. Можно установить в секундах, можно в минутах. И в первом и во втором случае шаг регулируется от 2 до 100 секунд или минут.
Но как уже говорил выше, есть тут ложка дёгтя на бочку меда – в режиме автотеста программа некорректно подсчитывает мощность.
При токе нагрузке до 1 ампера вообще не считает, от 1 до 2 ампер всегда показывает 5 ватт, от 2 до 3 ампер — 10 ватт, от 3 до 4 ампер – 15 ватт.
Но можно либо посчитать самостоятельно, либо задав отображение графика мощности (настроив его шкалу) смотреть по нему.
Кликнув правой клавишей мыши и удерживая на графике можно увидеть вертикальную линию, на пересечении которой с графиками выводится дополнительная информация.
Мне не понравился результат выведения данных в формате csv. Результаты тестирования записываются в одну строку без всякого разделения и приходится редактировать запись.
Однако и тут нашелся выход – когда автотест заканчивается можно кликнуть на таблице с результатами в любом месте и таблица разворачивается. Делаю скриншот и как мне кажется, такой способ удобен тем, что вся картина с графиками, результатами в нижней таблице и результаты автотеста располагаются на одном снимке.
Способ не подойдет для длинных тестов так, как на экране помещается только 33 строки, но для коротких испытаний вполне применим.
И в завершении хочу поделиться своими соображениями (не истина в последней инстанции) и результатами попытки сравнения этой нагрузки и USB тестеров.
Существует мнение, что USB тестер дает приблизительное представление о емкости аккумуляторов. Так же часто встречается информация о оценке емкости аккумуляторов в процессе их зарядки. Я не буду никого ни в чем убеждать, а лишь отмечу, что не раз пытался определить емкость в процессе зарядки гаджетов. В результате таких замеров заметил, что иногда замеры емкости почти равны номинальным, иногда меньше, но бывали случаи когда емкость оказывалась на много больше заявленной. И дело тут не в качестве аккумулятора, а в том что электроника гаджета, даже выключенного при зарядке, все равно что то потребляла, а тестер все это считал.
Потому наиболее правильным методом оценки емкости является ее оценка при разряде, т.е. из гаджета извлекается аккумулятор и уже в таком виде проводятся тесты. Здесь, опять же, есть варианты – с контроллером защиты аккумулятор или без. В случае беззащитного аккумулятора (например, 18650 без защиты) емкость будет определена с большей степенью достоверности. В случае с присутствующей схемой защиты эта схема внесет некоторую погрешность, но потрошить аккумулятор из-за этого глупо и потому данным обстоятельством, пожалуй, можно пренебречь.
В запасах был аккумулятор Samsung модель АВ553446ВЕ с неуказанной емкостью. В сети попадается информация о 650 мА, 850 мА и 1000 мА. За основу взял 850 мАмпер и зарядив его током 0,4 ампера с помощью Imax B6, начал разряжать через тестер на проволочное сопротивление током 0,18 ампер. Это чуть выше 0,17 ампер (0,2С), но выставить резистором точно не получилось.
На момент когда тестер отключился по причине снижения напряжения на аккумуляторе до 3,18 вольт, тестер насчитал 838 мАч. Резистор был отключен и сделано фото.
Потом снова зарядка током 0,4 ампера с помощью Imax B6 и разрядка через обозреваемую электронную нагрузку током 0,18 ампер до уровня снижения напряжения на аккумуляторе до 3,18 вольт для соблюдения равных условий.
EBD-USB подсчитала 878 мАч.
Тест проводил два раза и результаты были одинаковыми с отклонением в пару-тройку мАч. Были тесты на других аккумуляторах с указанной емкостью, но всегда показания USB тестера были меньше.
Далее соорудил вот такого монстра и начал заряжать планшет.
На фото можно видеть что на тестере на входе нагрузки (в режиме измерителя) напряжение и ток выше, чем на тестере на выходе для зарядки гаджетов. Оба тестера откалиброваны. Менял их местами, но картина не изменилась – сама нагрузка немного потребляет и на выход попадает чуть меньше. Однако в подсчетах учитывается только напряжение и ток на выходе, а информация получена лишь ради интереса.
Наибольший интерес представляли результаты замеров влившейся емкости. Акцент делался на совпадении/несовпадении показаний тестера и нагрузки, фактическая емкость была вторична.
В процессе зарядки аккумулятора показания тестера все время немного отставали от показаний нагрузки. Ближе к трем тысячам мАч разница составила 101 мАч в пользу нагрузки. Нагрузка показала 2793, тестер 2692 мАч.
До полного заряда аккумулятора, как мне показалось, довести дело не удалось – при снижении тока зарядки до 0,24 ампера по тестеру программа остановилась с таким показаниями.
Повторные запуски программы снова приводили к остановам. Зарядка планшета (а потом и телефонов) в этом варианте были испробованы несколько раз и всегда при снижении тока программа останавливалась.
Но еще более примечательным является то, что убрав нагрузку и соорудив связку зарядка/тестер/планшет или телефон, на тестере увидел, что ток потребления равен нулю, т.е. аккумулятор заряжен полностью.
На мой взгляд сырость программы налицо (по графику не видно снижение тока до нуля, а есть прекращение замеров при токе чуть ниже 0,3 ампера), но чем объяснить такое поведение тестера не знаю.
Для чистоты эксперимента повторял зарядки тех же гаджетов отдельно через тестер, отдельно через нагрузку. Результат измерения емкости точно такой же как и при участии их обоих. Разницей в пару-тройку mAh можно пренебречь.
Эксперименты позволили сделать вывод о более правильном, повторяемом и наиболее удобном способе измерения емкости аккумуляторов — на разряд с помощью электронной нагрузки. Четкие выводы относительно, что лучше, что хуже, при зарядке не могу, и даже наоборот эксперименты с измерениями во время зарядки способствовали появлению дополнительных вопросов, и можно было бы не занимать время читателей, но, возможно, кому то было интересно. Да и мнения других будут не лишними.
Но возвращаясь к нагрузке и подводя итог отнесу:
к минусам – немного не допиленное ПО, шумный вентилятор на больших токах тестирования, вывод данных в формате csv (и минус и плюс);
к плюсам – компактность, возможность построения и сохранения графиков, возможность тестирования зарядок, кабелей, аккумуляторов, поддержка протоколов QC2/3, МТК-РЕ, широкие функциональные возможности, сохранение информации в bmp, форматах csv и dat.
Пока я занимался экспериментами товар в магазине закончился, но его можно найти на других площадках.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Часто в обзорах, где оценка емкости аккумуляторов производится с помощью USB тестеров, и комментариях к ним, можно встретить возражения по поводу такой методики.
Какое-то время сам пользовался тестером J7 и результаты его измерений емкости аккумуляторов часто ставили в тупик. На одном и том же аккумуляторе иногда получались совершенно разные ее значения. Особенно это касалось старых аккумуляторов.
Наиболее корректной методикой считается измерение емкости аккумуляторов на разряд током 0,2С с помощью электронной нагрузки.
Пару месяцев назад в руках у меня оказалась электронная нагрузка EBD-USB от производителя ZKE, специализирующегося на подобной тематике.
За прошедшее с того момента время в результате эксплуатации и наблюдения за девайсом пришел к некоторым выводам и провел отдельные эксперименты.
Кому интересно приглашаю ознакомиться.
Приехала нагрузка в обычном антистатическом пакете, без картонной упаковки, но в пути ничего не пострадало.
Плата имеет размеры 60*38 мм, высота всей конструкции 40 мм.
В передней части расположен входной разъем USB 2.0 – сюда подключаются источники тока (зарядки, аккумуляторы).
Сзади разъем microUSB – сюда подключается шнур для связи с компьютером.
И на боковой стороне находится USB порт для подключения заряжаемого гаджета.
Нижняя сторона платы защищена экраном из оргстекла с нанесенным логотипом производителя.
Здесь
уже был обзор нагрузки EBD-USB, но при внимательном рассмотрении снимков из него и моего гаджета, оказалось, что они отличаются друг от друга, т.е. это разные ревизии.
Так в упомянутом обзоре разъем microUSB открыт, в моем варианте закрыт и прижат защитной планкой с надписью EBD-USB. При разборке выявились еще некоторые отличия, но уже в схемотехнике.
Вот фото нижней стороны платы из обзора aizenn (использовано с его разрешения)
А вот фото нижней стороны платы моего экземпляра.
Изменения коснулись трассировки и расположения элементов в районе microUSB разъема, в центре платы и в нижней правой ее части (резисторы расположены немного иначе). С чем связаны изменения и как это отразилось на работе устройств, сказать не могу, но различия в монтаже есть.
На плате расположились:
Рядом с портом microUSB PL2303SA
– контроллер USB;
Рядом с боковым портом USB МСЗ6002I
– двойной операционный усилитель.
На самом большом чипе – контроллере, нанесена маркировка BL051F3P6, но даташит найти не удалось.
Измерительный шунт DALE R01F
И на верхней стороне платы установлен полевой транзистор IRLZ44N
На самой же плате есть надпись, видимо шифрующая версию устройства.
Обдув радиатора обеспечивается маленьким вентилятором.
Несколько слов и фото о подключении тестируемых источников питания и заряжаемых гаджетов.
Так подключается тестируемое зарядное устройство и испытуемый аккумулятор. Шнур подключается к компьютеру.
Соорудив переходник «разъем microUSB-порт USB» и предварительно испытав источник питания, можно испытывать кабели.
Ну и в боковой порт USB подключается заряжаемое устройство.
Порядок установки ПО и подключения:
— установка программы;
— установка драйвера;
— подключение нагрузки к порту компьютера;
— запуск программы.
Первоначально устанавливал версию программы от 20.02.2016г. – разницы в работе не заметил. Но тут следует сделать оговорку – данная программа универсальна для многих электронных нагрузок, выпускаемых производителем и возможно изменения в ПО касаются других моделей.
После запуска программы нужно выбрать порт (в моем случае № 9), к которому подключена ЭН (электронная нагрузка).
После нажатия кнопки Connect ПО и ЭН готовы к работе, о чем свидетельствует появление второй вкладки на панели справа.
Разница в первых двух вариантах в том, что во втором случае под графиком сохраняется таблица с данными.
Сохранение данных автотеста в формате csv впечатление не произвело, потому что требуется редактирование записи – все данные свалены в кучу построчно.
Немного забегу вперед — в процессе использования ЭН для себя выбрал немного другой способ – делать скрин, развернув таблицу результатов автотеста. В данном случае сразу сохраняется изображение графика, таблица в нижней части и таблица с результатами справа.
На следующей вкладке можно добавить подключенные электронные нагрузки, провести калибровку и обновить прошивку нагрузки.
Как утверждает файл pdf, можно подключить десять нагрузок. В наличии у меня только одна и проверить данное утверждение не могу, хотя десять страниц с графиками открываются.
Кроме всего прочего в ПО заложена возможность калибровки вольтметра и амперметра. Для проведения процедуры потребуется образцовый источник напряжения, образцовая нагрузка и образцовый амперметр.
На источнике устанавливается какое-то небольшое напряжение (например, 1 вольт) и нажимается кнопка Calibration. Аналогично проводится установка более высокого напряжения. Точно так же с током. И в финале калибровка закрепляется кнопкой Ok.
Пункт меню Firmware Update (обновление прошивки) активируется только после того, как будет замкнуты крайние контакты на плате нагрузки.
Во время процедуры вход нагрузки не должен быть подключен к источнику напряжения. Далее подключаем нагрузку к компьютеру и запускаем программу EB Tester Software V1.8.5. Теперь пункт Firmware Update активен. Нажимаем кнопку Identify и программа опознает нагрузку как EBD-USB2.
Кликаем Update и ждем окончания прошивки. На обновление уходит секунд 30-40. Теперь можно отключить нагрузку от компьютера, снять перемычку и снова включить нагрузку. Версия прошивки видна в нижнем правом углу (Дата, время, версия прошивки). Шрифт здесь выбран разработчиками слишком большим, и увидеть надпись полностью нет возможности – видно только 3.10. А может быть, прошивка имеет трехзначный номер. В общем, сказать определенно изменилась прошивка или нет, не могу. Да и на работе нагрузки это никак не сказалось.
В пункте меню Tools результативны первый и последний подпункты. Активация среднего подпункта никаких ощутимых результатов не дает.
Первый подпункт очищает график от результатов прежних тестов. Последний подпункт позволяет тестировать источник напряжения на предмет наличия технологий быстрой зарядки QC2 (повышение напряжения с 5 до 12 вольт ступенчато 5/9/12 вольт), QC3 (постепенное повышение напряжения с шагом 0, 2вольта), а так же технологии от МТК –РЕ.
QC2 и QC3 проверил, тестируя зарядное устройство BlitzWolf BW-5S. М ТК –РЕ проверить к сожалению нечем.
В окне выбора технологии быстрой зарядки можно выбрать, в каком режиме поднимать напряжение – в ручном или автоматическом, но с обозреваемой нагрузкой версии EBD-USB в QC2 работает только ручной режим, независимо от выбора Manual или Auto. Поднимать и снижать напряжение нужно кнопками + и -.
В режиме QC3 доступны как ручная, так и автоматическая установка напряжения.
И в случае QC2 и в случае QC3 поднять напряжение можно только до 12 вольт, несмотря на имеющуюся кнопку 20 вольт – тестируемое мной зарядное BlitzWolf BW-S5 больше 12 вольт не выдает, но надеюсь, что программа не даст сжечь обозреваемую нагрузку в случае тестирования зарядки с функцией QC3.0, способной выдавать 20 вольт.
Тестирование на наличие QC2/3 можно проводить как без построения графика, так и с построением. В первом случае активация QC2/3 осуществляется кнопкой +. Во втором кнопкой Start в правой части экрана программы. Мне второй способ показался более приемлемым так, как позволяет не только видеть цифры вольтметра, но и видеть, как зарядное устройство отрабатывает команды повышения напряжения (сразу или с задержкой, с крутым или пологим фронтом).
В четвертом пункте меню — Setting четыре пункта установок.
Подпункт CurveTtitle – здесь можно задать название графика.
Coordinate settings — здесь настраиваются диапазоны напряжения, тока и времени на графике.
По умолчанию программа отображает на графике только кривые тока и напряжения, но через подпункт Display Setting можно добавить отображение кривой мощности. Для этого нужно кликнуть в окне Show, установив галочку.
В случае с моим экземпляром кривая мощности оказалась совсем не лишней и позже я поясню почему.
В последнем подпункте меню Setting — Software setting выбирается формат сохранения данных csv или dat и можно задать автосохранение данных.
В правой части экрана программы расположены окна и кнопки необходимые для непосредственной установки параметров тестирования, наблюдения за параметрами, их изменениями и установки режимов тестов и измерений.
Тестирование источников питания можно проводить в двух режимах, для чего имеются две вкладки — Single Test и Auto Test.
В режиме Single Test видим показания вольтметра, амперметра, ваттметра и общего времени тестирования источника питания или времени зарядки гаджета, подключенного к боковому USB разъему электронной нагрузки.
Выбор варианта работы – тестирование источника питания или подсчет емкости, энергии, фиксация напряжения, тока и мощности при зарядке гаджета через нагрузку выбирается в окне Mode
В режиме DC-C тестируем зарядное устройство или аккумуляторы на разряд. Здесь задается ток тестирования (Test Val) до 4 Ампер для этой электронной нагрузки, напряжение источника, при котором тест прекратится (Cutoff Volt) и время тестирования (Max Time). При установке значения времени 0, тест будет длиться неограниченно. Таким образом, тут задаются два порога прекращения теста – при снижении напряжения на источнике до установленного значения Cutoff Volt в силу просадки под нагрузкой или в силу разрядки аккумулятора и по времени.
Начало, конец тестирования по нажатию кнопок Start, Stop. В процессе тестирования можно поменять ток и порог по напряжению. Для этого вписываем новые значения в соответствующие окна и кликаем кнопку Adjust.
Суть кнопки Continue как то не уловил. Нажимай, не нажимай эффект нулевой. После старта она не активна, а если нажать стоп, а потом на нее, то все счетчики обнуляются.
Кнопка Monitor позволяет наблюдать за напряжением на источнике на холостом ходу, когда он не нагружен. Просто наблюдаем, как ведет себя напряжение на холостом ходу и строится график.
В режиме Meter нагрузка работает как USB тестер, фиксируя каким током, напряжением заряжается гаджет, сколько влилось энергии в его аккумулятор, его емкость, время зарядки и конечно же строит графики. Вентилятор нагрузки при этом не вращается.
Очень полезной функцией нагрузки и ПО является Auto Test. Здесь тестировать зарядные устройства и аккумуляторы на нагрузочную способность. Допустим, написано на зарядном устройстве 5v-2A, но как там по факту неизвестно. Здесь как раз и пригождается проверка нагрузочной способности, выявляющая, при каком токе начнет просаживаться напряжение. Эта функция позволила отсеять несколько зарядных устройств и аккумуляторов бывших в хозяйстве.
Здесь нужно выставить:
Start Curr – начальный ток теста;
Stop Curr – конечный ток теста;
Cutoff Volt – напряжение на источнике, при котором следует прекратить тест;
Step – шаг увеличения тока;
Change – продолжительность тестирования при каждом значении тока. Можно установить в секундах, можно в минутах. И в первом и во втором случае шаг регулируется от 2 до 100 секунд или минут.
Но как уже говорил выше, есть тут ложка дёгтя на бочку меда – в режиме автотеста программа некорректно подсчитывает мощность.
При токе нагрузке до 1 ампера вообще не считает, от 1 до 2 ампер всегда показывает 5 ватт, от 2 до 3 ампер — 10 ватт, от 3 до 4 ампер – 15 ватт.
Но можно либо посчитать самостоятельно, либо задав отображение графика мощности (настроив его шкалу) смотреть по нему.
Кликнув правой клавишей мыши и удерживая на графике можно увидеть вертикальную линию, на пересечении которой с графиками выводится дополнительная информация.
Мне не понравился результат выведения данных в формате csv. Результаты тестирования записываются в одну строку без всякого разделения и приходится редактировать запись.
Однако и тут нашелся выход – когда автотест заканчивается можно кликнуть на таблице с результатами в любом месте и таблица разворачивается. Делаю скриншот и как мне кажется, такой способ удобен тем, что вся картина с графиками, результатами в нижней таблице и результаты автотеста располагаются на одном снимке.
Способ не подойдет для длинных тестов так, как на экране помещается только 33 строки, но для коротких испытаний вполне применим.
И в завершении хочу поделиться своими соображениями (не истина в последней инстанции) и результатами попытки сравнения этой нагрузки и USB тестеров.
Существует мнение, что USB тестер дает приблизительное представление о емкости аккумуляторов. Так же часто встречается информация о оценке емкости аккумуляторов в процессе их зарядки. Я не буду никого ни в чем убеждать, а лишь отмечу, что не раз пытался определить емкость в процессе зарядки гаджетов. В результате таких замеров заметил, что иногда замеры емкости почти равны номинальным, иногда меньше, но бывали случаи когда емкость оказывалась на много больше заявленной. И дело тут не в качестве аккумулятора, а в том что электроника гаджета, даже выключенного при зарядке, все равно что то потребляла, а тестер все это считал.
Потому наиболее правильным методом оценки емкости является ее оценка при разряде, т.е. из гаджета извлекается аккумулятор и уже в таком виде проводятся тесты. Здесь, опять же, есть варианты – с контроллером защиты аккумулятор или без. В случае беззащитного аккумулятора (например, 18650 без защиты) емкость будет определена с большей степенью достоверности. В случае с присутствующей схемой защиты эта схема внесет некоторую погрешность, но потрошить аккумулятор из-за этого глупо и потому данным обстоятельством, пожалуй, можно пренебречь.
В запасах был аккумулятор Samsung модель АВ553446ВЕ с неуказанной емкостью. В сети попадается информация о 650 мА, 850 мА и 1000 мА. За основу взял 850 мАмпер и зарядив его током 0,4 ампера с помощью Imax B6, начал разряжать через тестер на проволочное сопротивление током 0,18 ампер. Это чуть выше 0,17 ампер (0,2С), но выставить резистором точно не получилось.
На момент когда тестер отключился по причине снижения напряжения на аккумуляторе до 3,18 вольт, тестер насчитал 838 мАч. Резистор был отключен и сделано фото.
Потом снова зарядка током 0,4 ампера с помощью Imax B6 и разрядка через обозреваемую электронную нагрузку током 0,18 ампер до уровня снижения напряжения на аккумуляторе до 3,18 вольт для соблюдения равных условий.
EBD-USB подсчитала 878 мАч.
Тест проводил два раза и результаты были одинаковыми с отклонением в пару-тройку мАч. Были тесты на других аккумуляторах с указанной емкостью, но всегда показания USB тестера были меньше.
Далее соорудил вот такого монстра и начал заряжать планшет.
На фото можно видеть что на тестере на входе нагрузки (в режиме измерителя) напряжение и ток выше, чем на тестере на выходе для зарядки гаджетов. Оба тестера откалиброваны. Менял их местами, но картина не изменилась – сама нагрузка немного потребляет и на выход попадает чуть меньше. Однако в подсчетах учитывается только напряжение и ток на выходе, а информация получена лишь ради интереса.
Наибольший интерес представляли результаты замеров влившейся емкости. Акцент делался на совпадении/несовпадении показаний тестера и нагрузки, фактическая емкость была вторична.
В процессе зарядки аккумулятора показания тестера все время немного отставали от показаний нагрузки. Ближе к трем тысячам мАч разница составила 101 мАч в пользу нагрузки. Нагрузка показала 2793, тестер 2692 мАч.
До полного заряда аккумулятора, как мне показалось, довести дело не удалось – при снижении тока зарядки до 0,24 ампера по тестеру программа остановилась с таким показаниями.
Повторные запуски программы снова приводили к остановам. Зарядка планшета (а потом и телефонов) в этом варианте были испробованы несколько раз и всегда при снижении тока программа останавливалась.
Но еще более примечательным является то, что убрав нагрузку и соорудив связку зарядка/тестер/планшет или телефон, на тестере увидел, что ток потребления равен нулю, т.е. аккумулятор заряжен полностью.
На мой взгляд сырость программы налицо (по графику не видно снижение тока до нуля, а есть прекращение замеров при токе чуть ниже 0,3 ампера), но чем объяснить такое поведение тестера не знаю.
Для чистоты эксперимента повторял зарядки тех же гаджетов отдельно через тестер, отдельно через нагрузку. Результат измерения емкости точно такой же как и при участии их обоих. Разницей в пару-тройку mAh можно пренебречь.
Эксперименты позволили сделать вывод о более правильном, повторяемом и наиболее удобном способе измерения емкости аккумуляторов — на разряд с помощью электронной нагрузки. Четкие выводы относительно, что лучше, что хуже, при зарядке не могу, и даже наоборот эксперименты с измерениями во время зарядки способствовали появлению дополнительных вопросов, и можно было бы не занимать время читателей, но, возможно, кому то было интересно. Да и мнения других будут не лишними.
Но возвращаясь к нагрузке и подводя итог отнесу:
к минусам – немного не допиленное ПО, шумный вентилятор на больших токах тестирования, вывод данных в формате csv (и минус и плюс);
к плюсам – компактность, возможность построения и сохранения графиков, возможность тестирования зарядок, кабелей, аккумуляторов, поддержка протоколов QC2/3, МТК-РЕ, широкие функциональные возможности, сохранение информации в bmp, форматах csv и dat.
Пока я занимался экспериментами товар в магазине закончился, но его можно найти на других площадках.
Содержание
- Товары по сниженной стоимости
- Вас может заинтересовать
- Комментарии
- Информация
- Товары по сниженной стоимости
Товары по сниженной стоимости
Вас может заинтересовать
Комментарии
Информация
Товары по сниженной стоимости
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
Данную электронную нагрузку я купил на деньги, полученные за победу в рейтинге авторов на mysku.ru Так сказать, взял на деньги, полученные за обзоры с целью улучшить качество и информативность будущих обзоров. Ну и плюс по работе мне данная электронная нагрузка довольно часто пригождается для тестирования различных устройств.
Брал именно эту модель в первую очередь из-за возможности подключения к компьютеру.
С помощью этой нагрузки можно определить насколько точными являются заявленные характеристики тех или иных зарядных устройств, а также проверить их максимальные возможности и просто протестировать в целом.
За почти месяц использования, нагрузка несколько раз даже помогла товарищу не попасть на явную подделку при закупке партии зарядных устройств. И явно отбила свою стоимость, в виде благодарности со стороны товарища.
Если говорить кратко, вещь хорошая и полезная. Своих денег стоит. Покупать можно. А подробности далее.
*********************************************************
Прежде чем вы начнете читать обзор хочу еще напомнить:
Так как я НЕ являюсь профессионалом-технарём, обзоры пишутся мной чисто из потребительского отношения, для таких же как я, простых людей. Я знаю, что не смогу отразить все нужные вещи в обзоре, и возможно где-то даже допускаю ошибки. Вы можете написать мне в ЛС, я обязательно исправлю. Также вы можете задать вопрос в комментариях к обзору, и я по мере возможности и знаний отвечу на него.
*********************************************************
Кстати эту нагрузку я покупал вместе с usb тестером Power-Z KM001, но про него расскажу в одном из следующих обзоров.
Характеристики обозреваемой электронной нагрузки:
Тип устройства: электронная нагрузка
Модель: EBD-USB+
Мощность: 25W
Измеряемое напряжение: 0.05-20V
Измеряемый ток: 0.01-4А
Питание: 5В, MicroUSB (кабель в комплект не входит)
Порты:USB2.0
Поддерживаемые протоколы:QC3.0, QC2.0. MTK-PE
Рабочая температура:-10 +60 гр °С.
С магазина нагрузку получил упакованную в обычный антистатический пакет:
В моём случае нагрузка шла ко мне в коробке с несколькими различными товарами, и в дороге не пострадала. Но если бы я взял только нагрузку, и ее в таком состоянии отправили в обычном конверте, думаю, что она могла бы в дороге и пострадать.
Нагрузка по своему внешнему виду похожа на флэшку-переросток.
Массивный радиатор с кулером сверху, и плата, прикрытая оргстеклом снизу:
На оргстекле имеется логотип производителя. ZKEtech:
На передней части расположен штекер USB для подключения к тестируемому устройству:
Сзади разъём MicroUSB для подключения нагрузки к ПК (usb шнур в комплекте не предусмотрен, но с этим добром думаю мало у кого проблемы)
С правой стороны имеется usb порт для сквозного подключения нагрузки в цепь.
Для использования нагрузки в качестве собственно нагрузки, и более точного снятия показаний, при тестировании зарядных устройств я использую вот такую связку:
Для того чтобы можно было пользоваться данной нагрузкой, на компьютер нужно скачать и установить программу EB Tester Software. Например тут.
Интерфейс программы довольно понятный и простой:
При первом подключении нагрузки жму кнопку поиска, и программа сама определяет порт. Остается только нажать кнопку Connect для подключения и начинать пользоваться:
С помощью программы можно как мониторить вольтаж и ампераж
А можно выставить свои параметры и провести тестирование зарядного устройства:
В любом случае данной нагрузкой можно проверить зарядное устройство как на длительную работу, так и на максимальные нагрузки.
Например когда я тестировал зарядное устройство NtPower WHC-2U то получил вот такие результаты:
А вот такие результаты получил с автомобильного зарядного устройства NtPower UCF-2P:
Как видим, по графикам можно определить в каких условиях зарядное устройство ведет себя как положено, а при каких нагрузках уже уходит в защиту и отключается.
Эта информация в дальнейшем может использоваться для определения качества зарядного устройства и соответствия его заявленным характеристикам.
Заключение:
Конечно не обязательно покупать именно эту электронную нагрузку. В магазинах полно более дешевых аналогов, которые могут дать тот же результат. Но в данном случае мы переплачиваем в первую очередь за возможность управления нагрузкой через компьютер, и возможность проводить более точные тесты.
Что касается точности показаний, то я сравнивал их с показаниями на Power-Z KM001. Они сходились. Это конечно не эталоны, но для общей информации вполне хватает.
Лично у меня, как я уже говорил, нагрузка используется довольно часто. Поэтому и был смысл брать такую, более продвинутую версию. Часть использования нужно для работы, а частично для обзоров.
В целом вещь достаточно удобная, значительно упрощает некоторые тесты и в принципе стоит не запредельных денег. Брать однозначно можно.
На этом всё. Желаю всем только радующих покупок.
ССЫЛКА НА СТРАНИЦУ ПОКУПКИ ZKE EBD-USB+ 25W 4A
Сейчас на главной
Новости
Публикации
Квантовая механика — это, знаете ли, та ещё штучка. Мир на микроуровне ведёт себя так, что волосы дыбом встают даже у самых прожжённых физиков. Частицы, которые одновременно и…
Когда-то давно Alcatel была амбициозной французской компанией. Пока остальные игроки выпускали однообразные телефоны в виде «кирпичей», она пыталась вносить разнообразие с помощью забавных…
Солнце — наша ближайшая звезда, источник жизни на Земле, и, казалось бы, изучено вдоль и поперек. Но стоит присмотреться к его огненной «прическе» — короне, как…
Представьте себе: вы палеонтолог, и перед вами череп динозавра. Кости — это всё, что осталось от существа, бродившего по Земле миллионы лет назад. Ваша задача — не просто…
Дискусы
— эти необычные рыбы с телом, напоминающим раскрашенный диск, давно стали
символом аквариумистики. Их грация, яркие цвета и почти мистическая аура
притягивают взгляд. Но за их…
Тошнота, головокружение и холодный пот во время поездки в автомобиле. Оказывается, укачивание — это не просто неприятность, а настоящая битва внутри мозга, где вестибулярный аппарат…
