Ebike testing device инструкция на русском

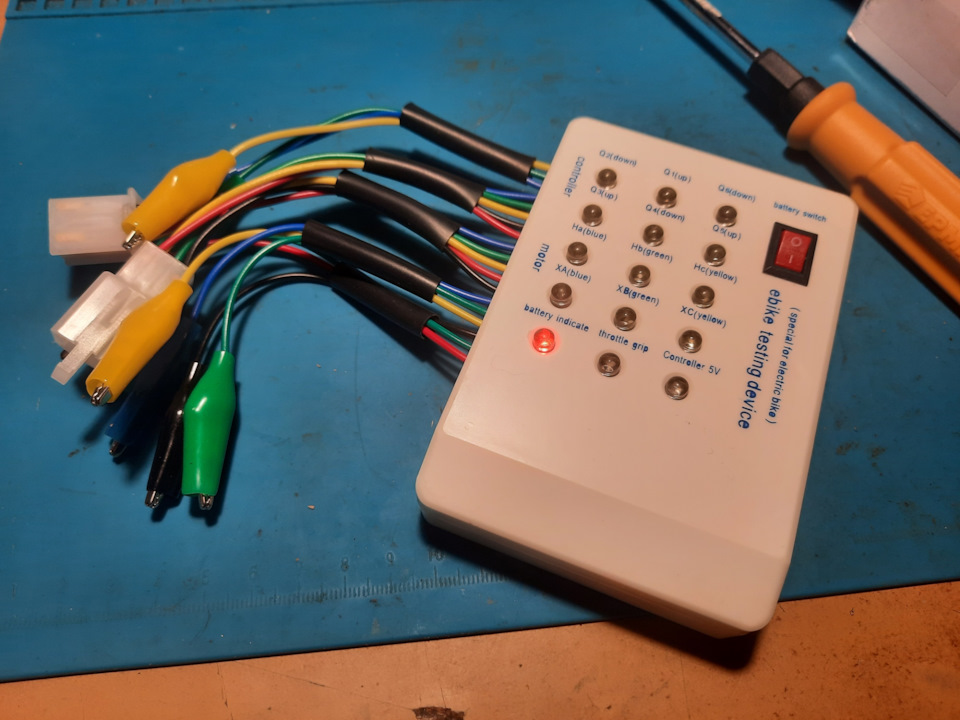

Тестер Bo Ai Zhi E-Bike Tester 24V 36V 48V 60V 72V.
Диагностический прибор Eltreco.

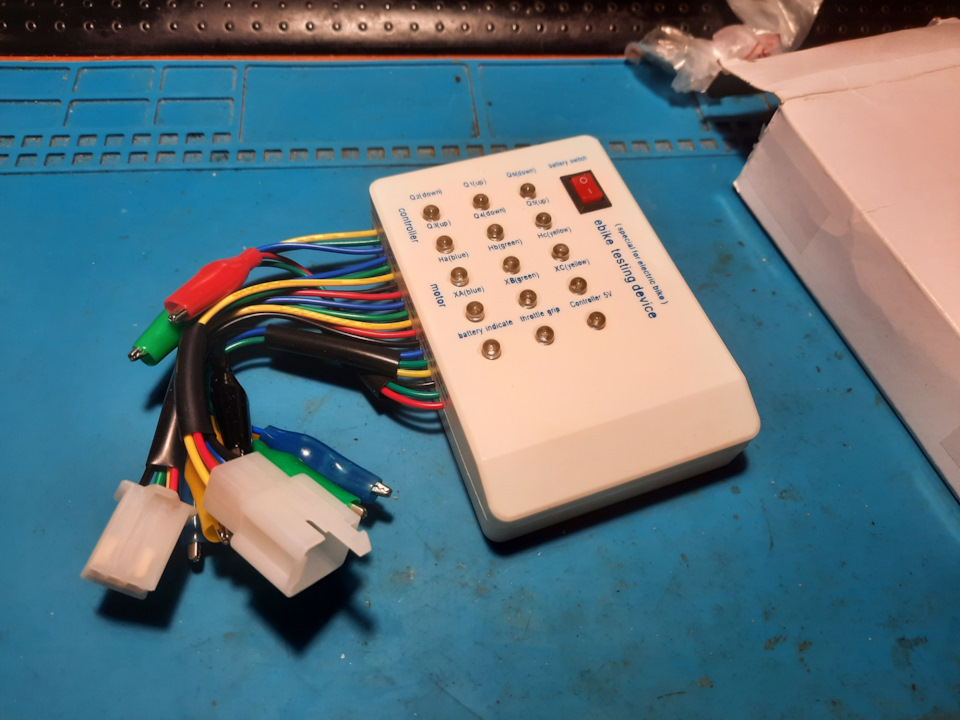

Приобрёл штукенцию.
Устройство проверки мотор колес и контроллеров.
Тестер электровелосипеда.
Проверка датчиков холла и обмоток двигателя.

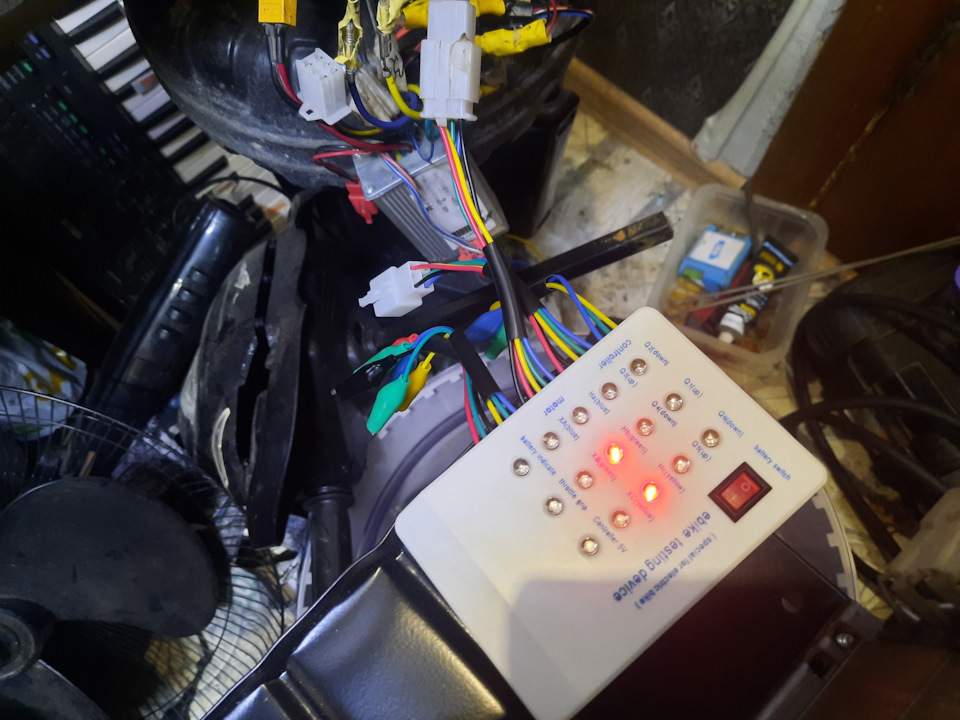

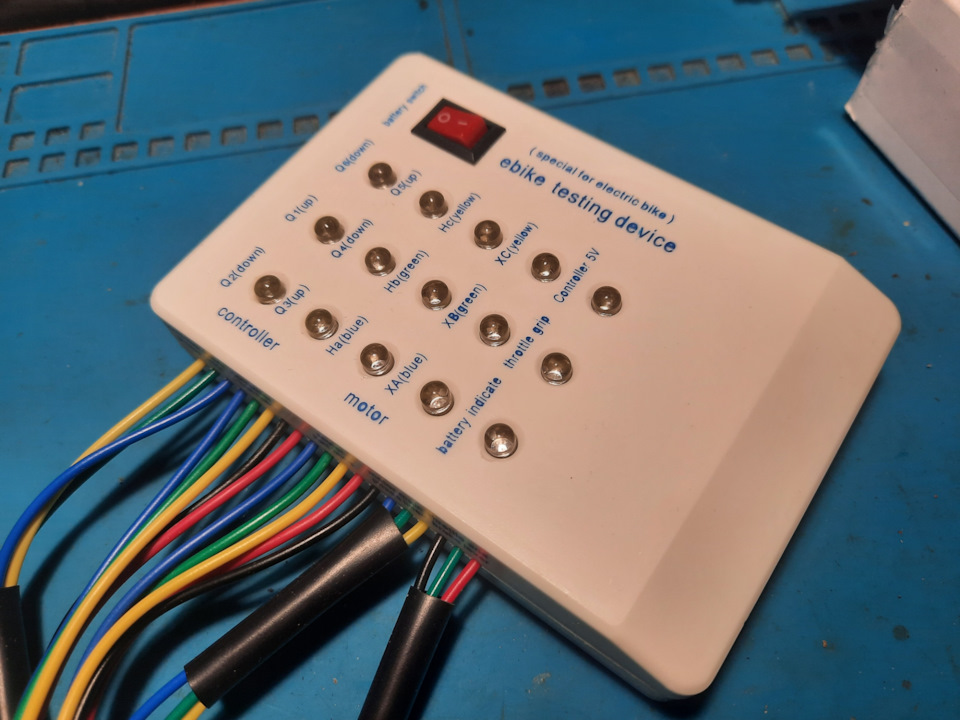

Тестер моторов, контроллеров, датчиков Холла 24 В — 60 В
Полезный прибор для обслуживания электровелов, скутеров, самокатов .
Работает с 24 В, 36 В, 48 В, 60 В бесщеточными моторами, контроллерами.
Можно быстро проверить исправность :
1) Контроллера.
2) Фаз мотора.
3) Холлы
4) Определить фазовый угол 60 градусов или 120 градусов
5) Поможет разобраться с последовательностью ABC и ABC цветов
Спецификация:
Питание: от 9 вольт (типа кроны) не входит в комплект
Размеры: 83 мм x 110 мм x 25 мм

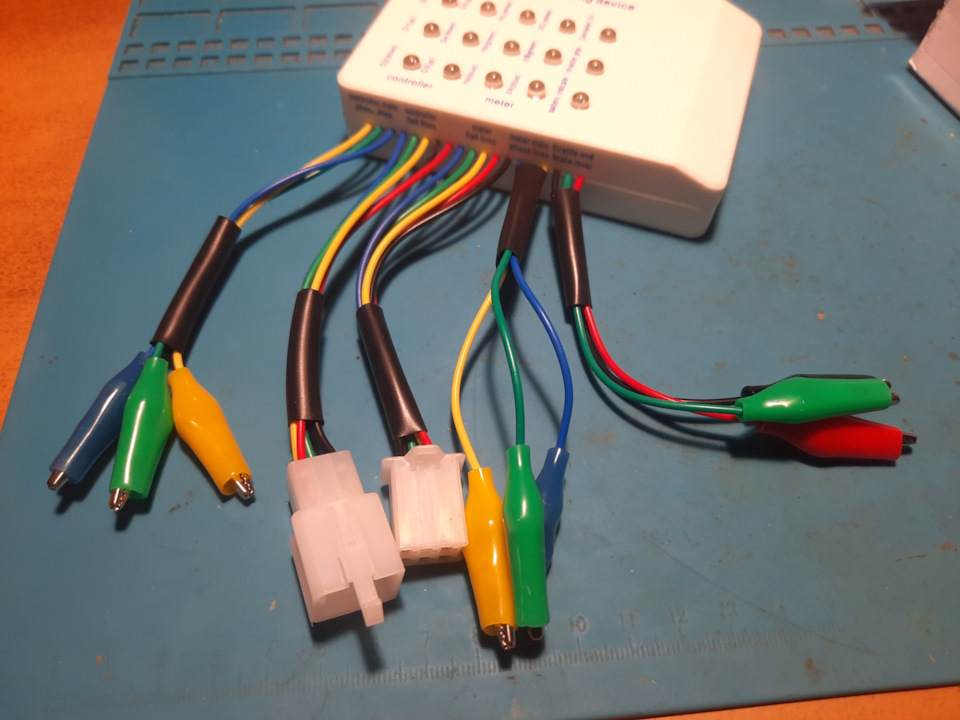

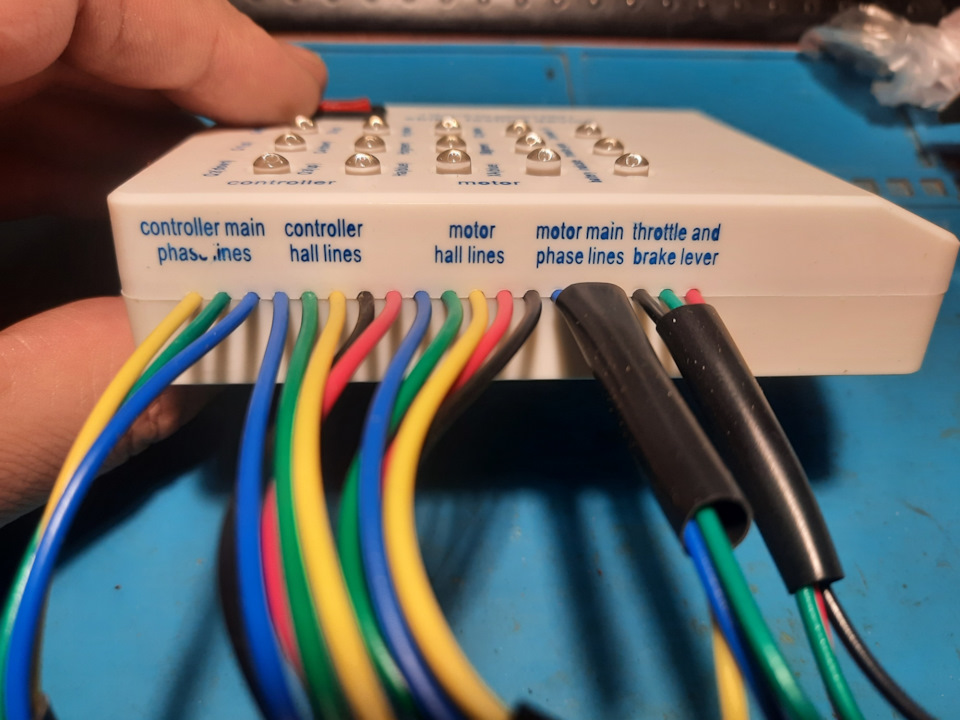

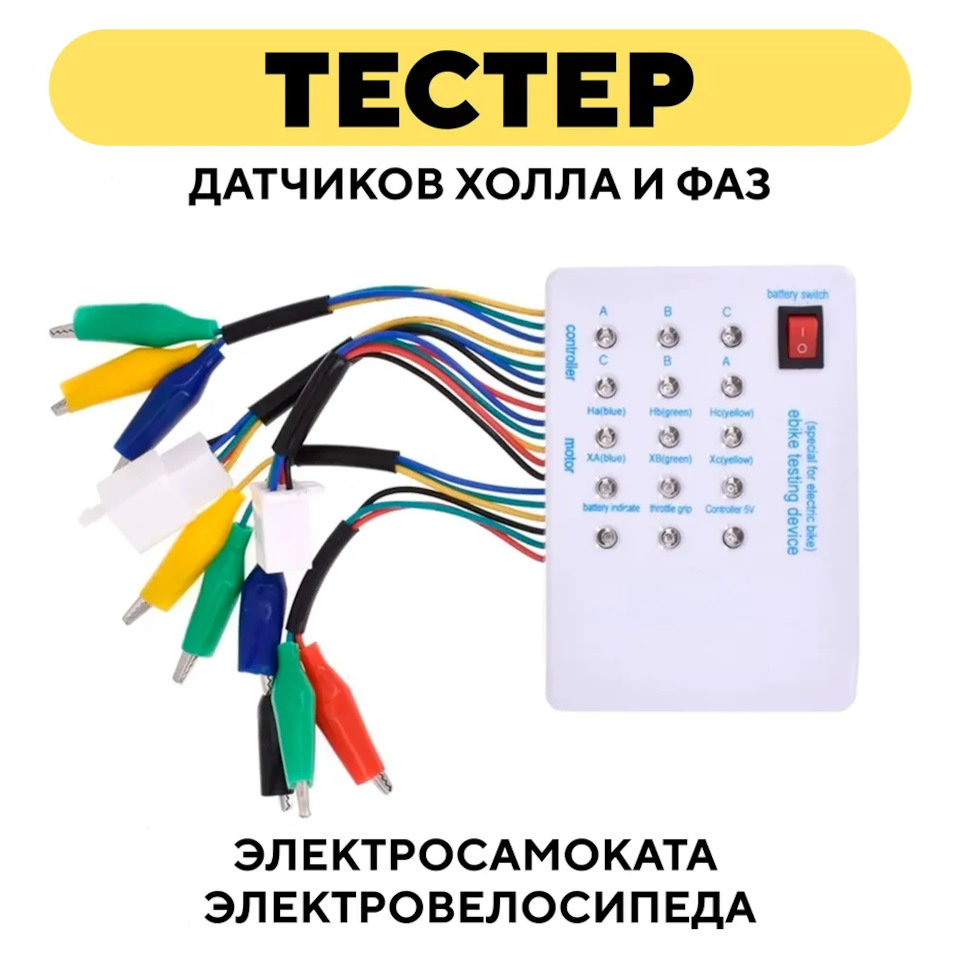

Тестер датчиков Холла и фаз для электросамоката, электровелосипеда

Мои доработки:

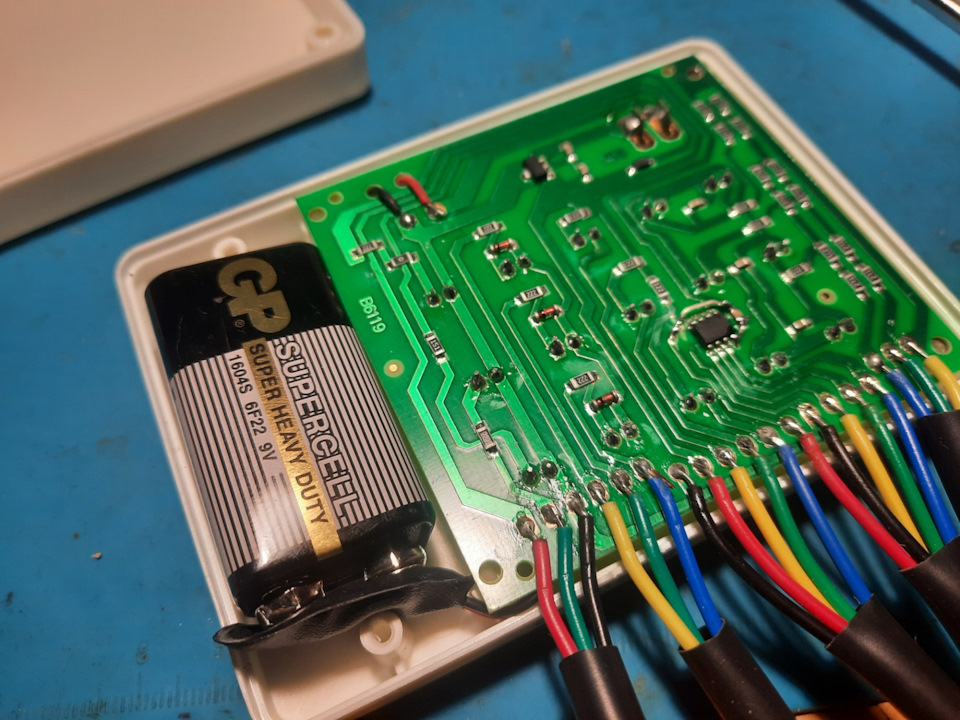

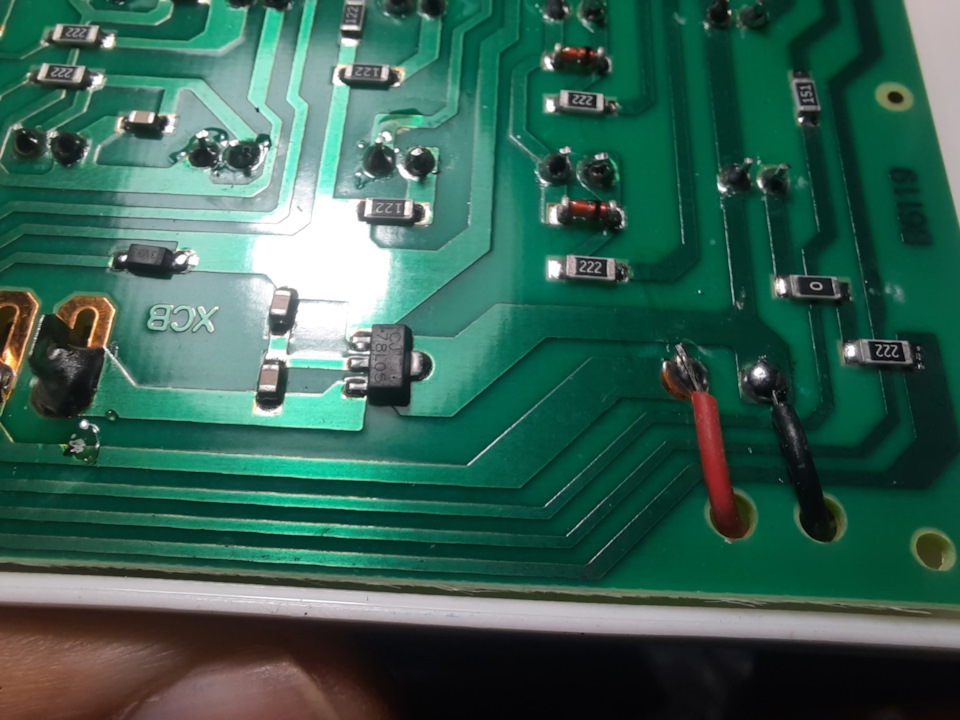

Тестер датчиков Холла и фаз для электросамоката, электровелосипеда. Долой Крону.

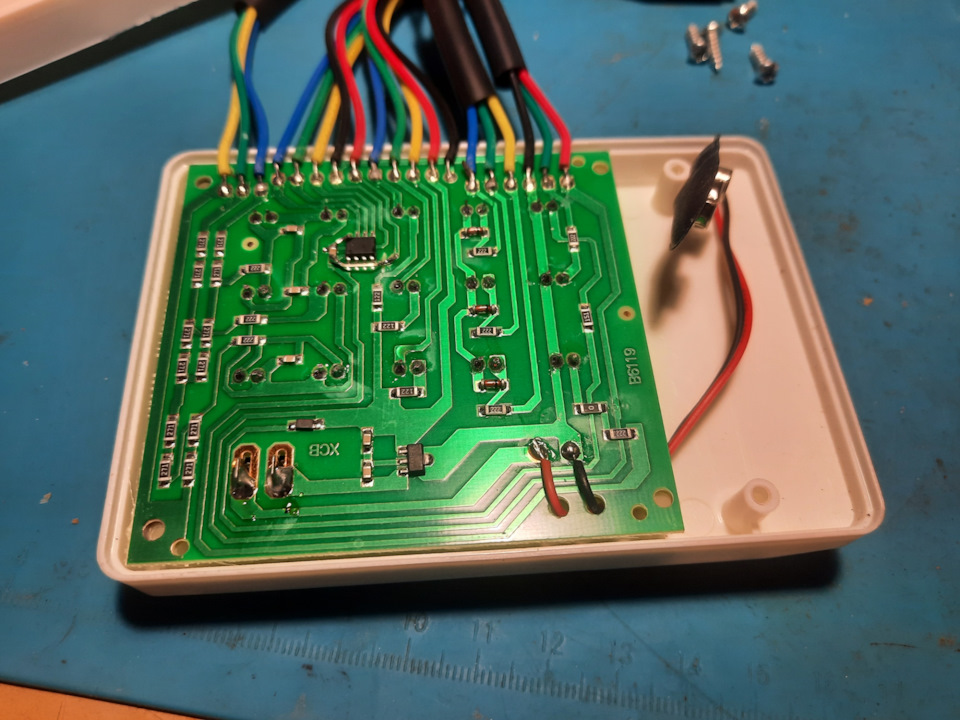

Тестер датчиков Холла и фаз для электросамоката, электровелосипеда. Доработка.

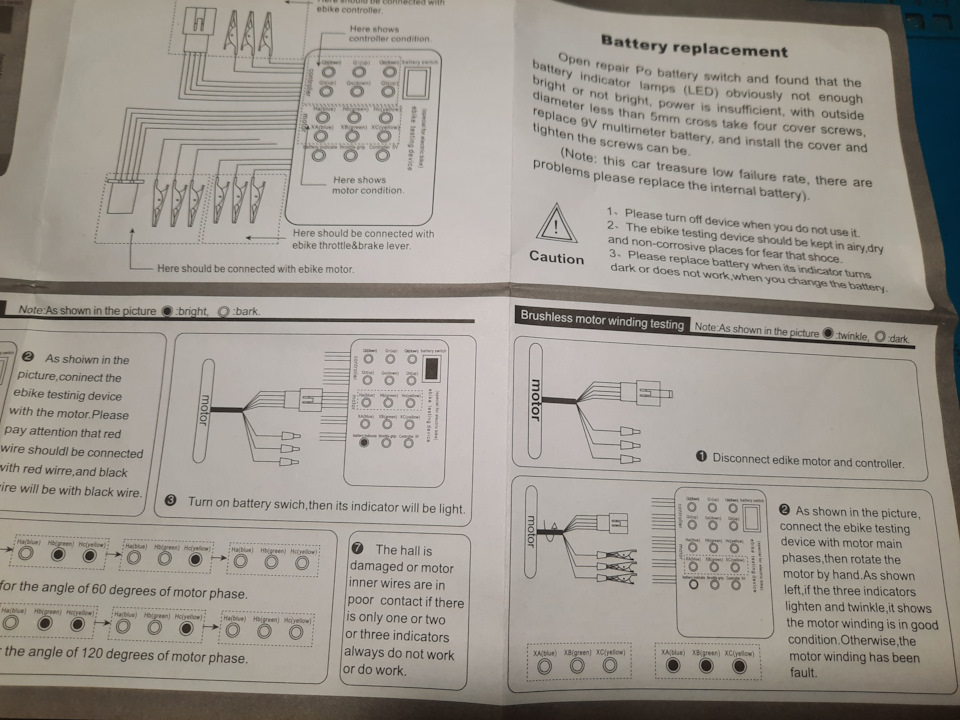

Пробую перевести картинки

Источник

Устройство проверки мотор колес и контроллеров

Автор tmkt, 16 Фев. 2012 в 02:34

« назад — далее »

0 Пользователи и 1 гость просматривают эту тему.

Вниз
Страницы1 2 3 … 6 Все

мои байки: 1) лайток редукторник 250Вт (пик до 900Вт), 20-30кг, скорость до 70км/ч; 2) универсал, ригид, задний МК 1.5кВт (пик до 8кВт), масса ~45кг, скорость до 85км/ч; 3) розовый телепортатор, задний МК qs273 4кВт (пик до 21 кВт), под 100кг, скорость до 130км/ч; 4) хардтейл, миникрошка, до 11кВт, до 100км/ч

Купил такой ещё осенью за $14 на алибабе (покупал два, себе и [b-b]tony[/b-b]), но пока что особо пробовать было не на чем
Позволяет тестировать как мотор отдельно, так и контроллер отдельно, а также ручку газа отдельно. Также можно тестировать датчики Холла, причём отдельной лампочкой девайс покажет, если датчики со сдвигом 60 градусов или 120 градусов. Также с его помощью можно подобрать правильное соответствие цветов фаз контроллера и двигателя.

При тестировании контроллера девайс генерирует сигналы симулирующие датчики Холла, а контроллер генерирует соответствующие напряжения на фазах. При этом лампочки должны загораться по кругу.

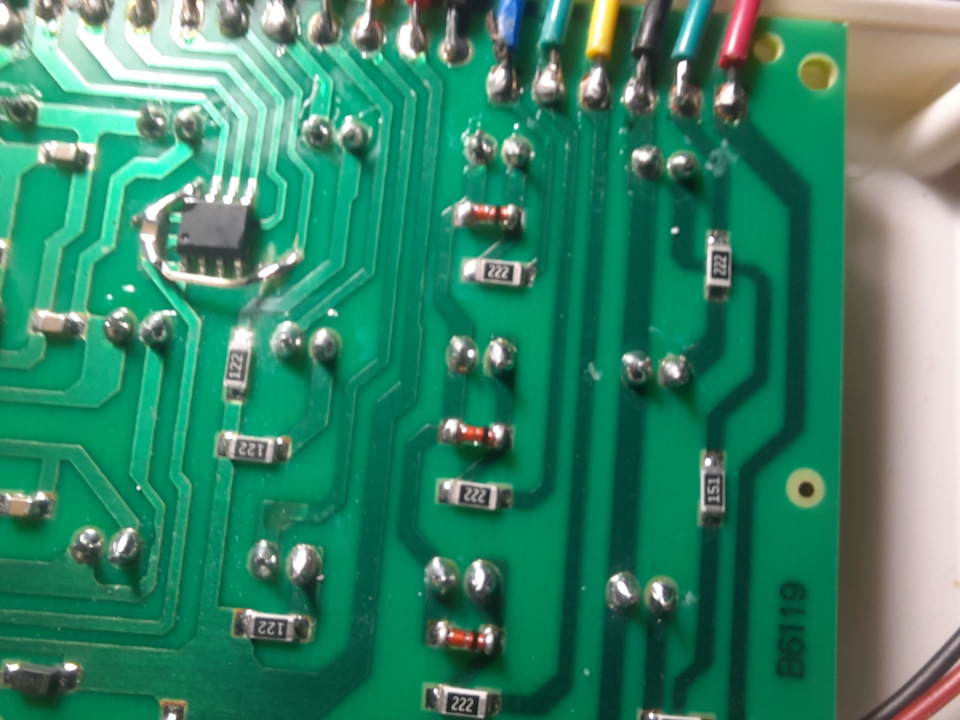

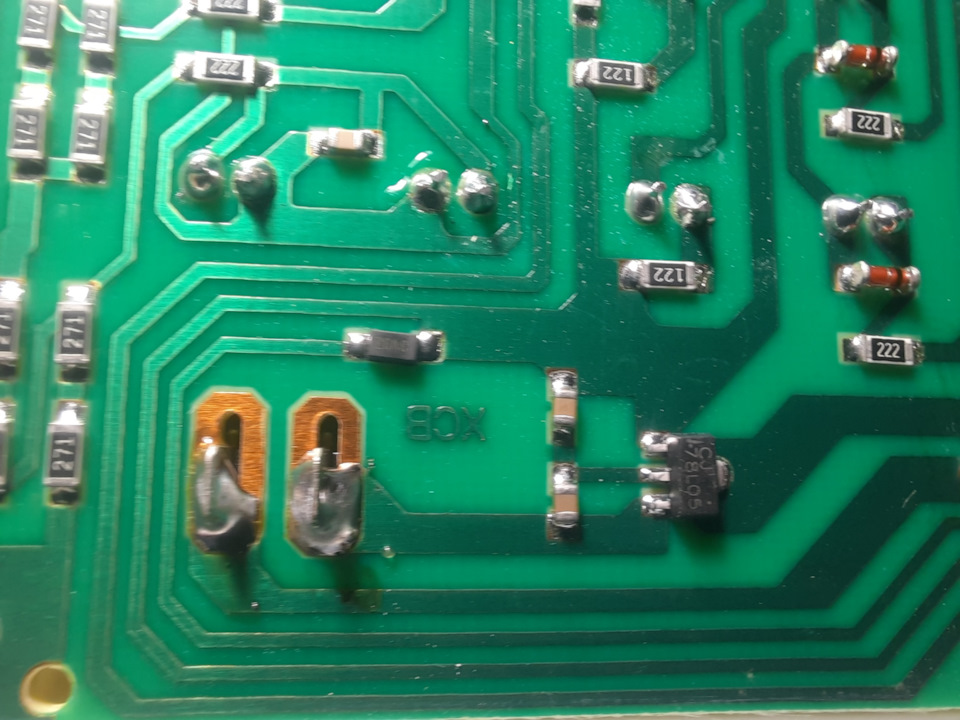

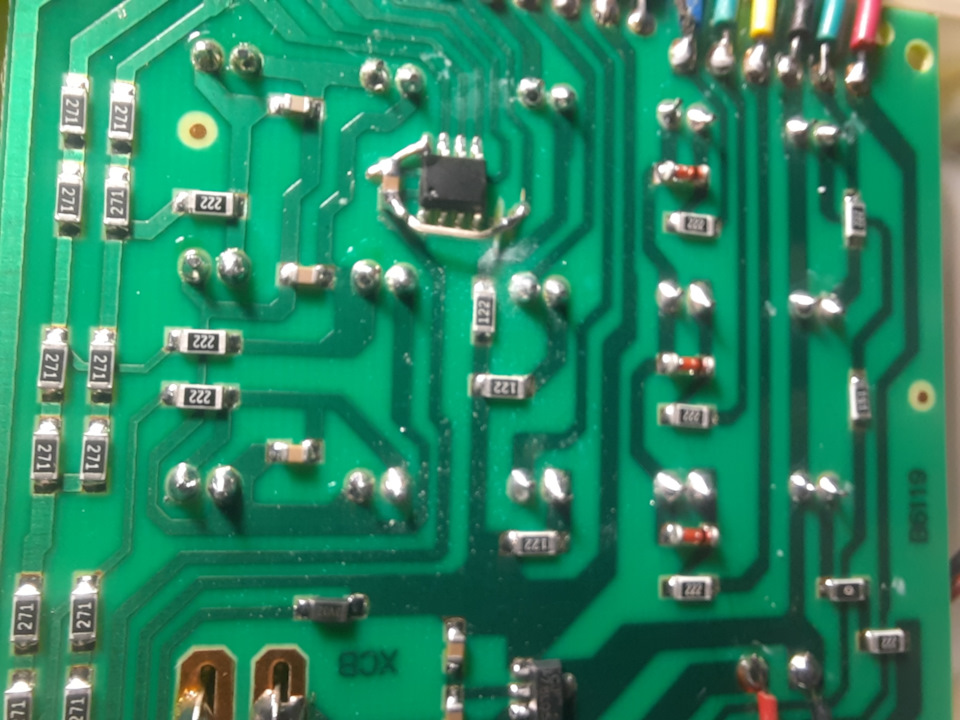

Внутри достаточно простая электроника, на элементарной логике вроде бы. Питается от батарейки 9В.

С уважением,
Андрей

Поражаю масштабностью некопмпетентность (ц) из лички

Цитата: zap от 16 Фев. 2012 в 04:48
При тестировании контроллера девайс генерирует сигналы симулирующие датчики Холла, а контроллер генерирует соответствующие напряжения на фазах. При этом лампочки должны загораться по кругу.

Для всех контроллеров (что есть в наличии) крутит лампы (по кругу и не по кругу), кроме циклоновских, у этих горят лампы одной фазы, но контроллеры рабочие.

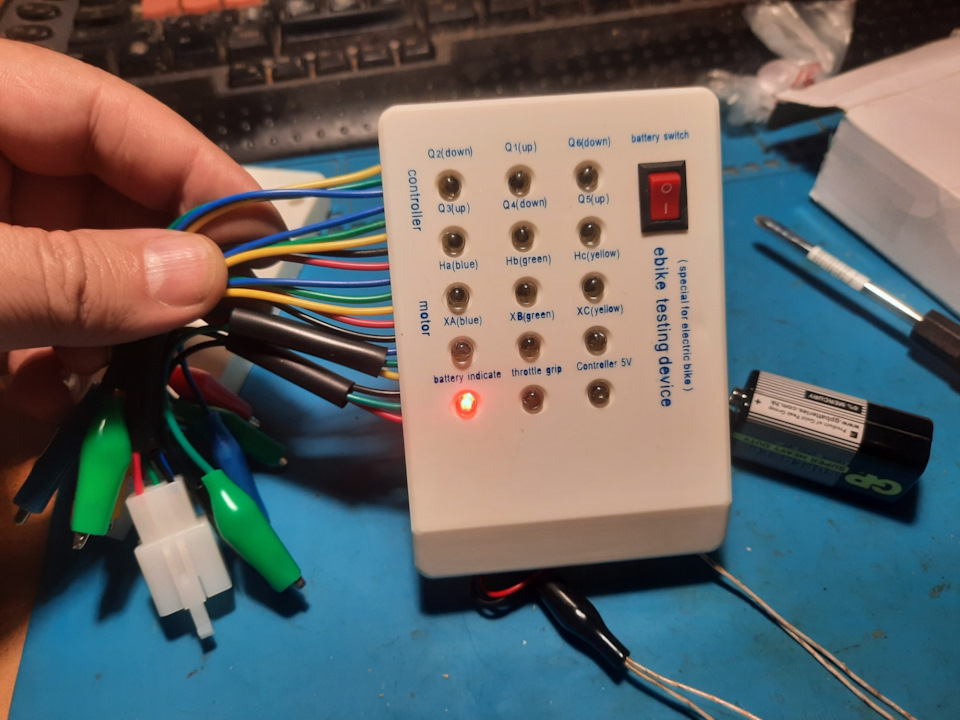

пришел мне таки приборчик этот

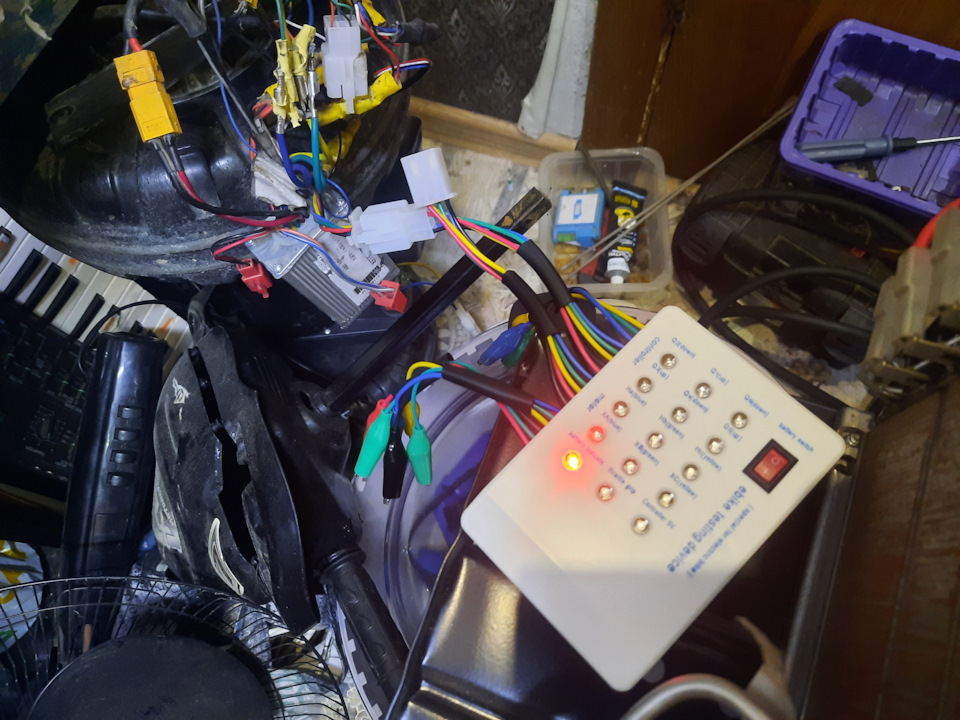

проверил мотор — и холлы и фазные лампочки мигают, при этом если колесо остановить то одна из лампочек холловских или временами даже две — светятся

а вот контроллер без мотора что-то не тестируется, или контроллер особый или тестер дефектный
в общем подключил и холлы и фазные от тестера к контроллеру, запитал контроллер батареей, лампочка 5V на тестере мигает, но когда кручу ручку газа, то горят только две лампочки и никаких миганий по кругу не получается

Уже писал, прибор хороший

Главное что очень легко проверить работоспособность контроллера,что гораздо сложнее чем проверить мотор.

У меня тоже почему-то не работает тест контроллера
Подключаю к контроллеру «controller hall signal wire», фазные провода «controller main wire», включаю контроллер — мигает лампочка 5V и больше никакого эффекта. Ручка газа подключена к контроллеру, сколько ни крути — без толку. Обидно, учитывая что брал в первую очередь для тестирования контроллеров.
Не знаю, может только с Инфинеонами такая фигня. Возможно, контроллер как-то «прочухивает» что ему фуфло пытаются впарить вместо мотора…

С уважением,
Андрей

Поражаю масштабностью некопмпетентность (ц) из лички

Цитата: zap от 18 Март 2012 в 12:12
Не знаю, может только с Инфинеонами такая фигня. Возможно, контроллер как-то «прочухивает» что ему фуфло пытаются впарить вместо мотора…

Проверял на обычном 9ти фетовом, своем синусном от wаntmotor, и универсальных инфенионах 6(12) и 12 фетовом на всех работает! но немного по разному. мотор (фазные и холла ) к тестеру не подключал.
При плавном повороте (газе или отпускании) ручки светодиоды бегают 2-3 секунды и гаснут. если ручку крутануть резко иногда не моргают.
При выпаяном или пробитом фете просто горит одна или 2 пары светодиодов.

может мы все затарились отбраковкой этих тестеров? а мне повезло и у меня просто был треснутый корпус.

Да в Китае, похоже, что ни товар то отбраковка
Скорее просто производственный брак, увы. Надо брать осцилл в зубы и выяснять где косяк… но сейчас нет на это времени.

С уважением,
Андрей

Поражаю масштабностью некопмпетентность (ц) из лички

Цитата: zap от 18 Март 2012 в 17:36
Да в Китае, похоже, что ни товар то отбраковка
Скорее просто производственный брак, увы. Надо брать осцилл в зубы и выяснять где косяк… но сейчас нет на это времени.

В смысле? это к вопросу о том почему не мигает лампочками по кругу?

С уважением,
Андрей

Поражаю масштабностью некопмпетентность (ц) из лички

Цитата: zap от 18 Март 2012 в 18:49
Это к

Цитата: zap от 18 Март 2012 в 12:12
У меня тоже почему-то не работает тест контроллера

а, пропустил пару сообщений
в общем я со своим разобрался, после замены батарейки на свежую, что шла в комплекте, тестер стал крутить лампами по кругу, но как и описал tony16 — крутит и прекращает, а точнее 8 раз перещелкивает и все, причем независимо от степени поворота ручки газа

я думаю, это норма, так и задумано

включает по две спаренные лампы, то есть в каждый момент загорается 1/3 круга, похоже это как раз и значит что контроллер на угол фаз 120 градусов настроен

Цитата: tony16 от 18 Март 2012 в 21:20

Цитата: tmkt от 18 Март 2012 в 18:58
включает по две спаренные лампы, то есть в каждый момент загорается 1/3 круга, похоже это как раз и значит что контроллер на угол фаз 120 градусов настроен

это как раз ничего и не значит. для опрелеления угла там отдельный светодиод 60° — если не горит значит 120°.

так еще раз все смотрим видео от Doctorbass

посмотрел, но на видео в итоге все откладывается на будущее
известно ли, он разобрался в чем проблема была?

по поводу лампочки 60град., я так понял это детектор для мотора, а не для контроллера

Цитата: tmkt от 18 Март 2012 в 22:40
по поводу лампочки 60град., я так понял это детектор для мотора, а не для контроллера

так а как по другому. при тестировании контроллера сигналы холлов эмулирует сам тестер.
вроде как ему самого себя диагностировать смысла нет.

Цитата: tony16 от 18 Март 2012 в 23:52

Цитата: tmkt от 18 Март 2012 в 22:40
по поводу лампочки 60град., я так понял это детектор для мотора, а не для контроллера

так а как по другому. при тестировании контроллера сигналы холлов эмулирует сам тестер.
вроде как ему самого себя диагностировать смысла нет.

ну как я понял, контроллер тоже бывает настроен либо на 60, либо на 120 градусов … или это актуально только когда мотор без датчиков?

Цитата: tmkt от 19 Март 2012 в 00:55
ну как я понял, контроллер тоже бывает настроен либо на 60, либо на 120 градусов … или это актуально только когда мотор без датчиков?

да бывает, но чаще стоит авто.
.. нет это актуально как раз только для мотора с датчиками.

Цитата: tony16 от 19 Март 2012 в 13:04

Цитата: tmkt от 19 Март 2012 в 00:55
ну как я понял, контроллер тоже бывает настроен либо на 60, либо на 120 градусов … или это актуально только когда мотор без датчиков?

да бывает, но чаще стоит авто.
.. нет это актуально как раз только для мотора с датчиками.

то есть если 120 то при получении сигнала от очередного датчика, контроллер подает на следующий фазный провод синусоиду (или прямоугольник) со сдвигом на 120 градусов по фазе относительно предыдущего?
а при 60 градусов — сдвиг на 60

правильно описал?

хм. вроде да только не совсем наглядно.

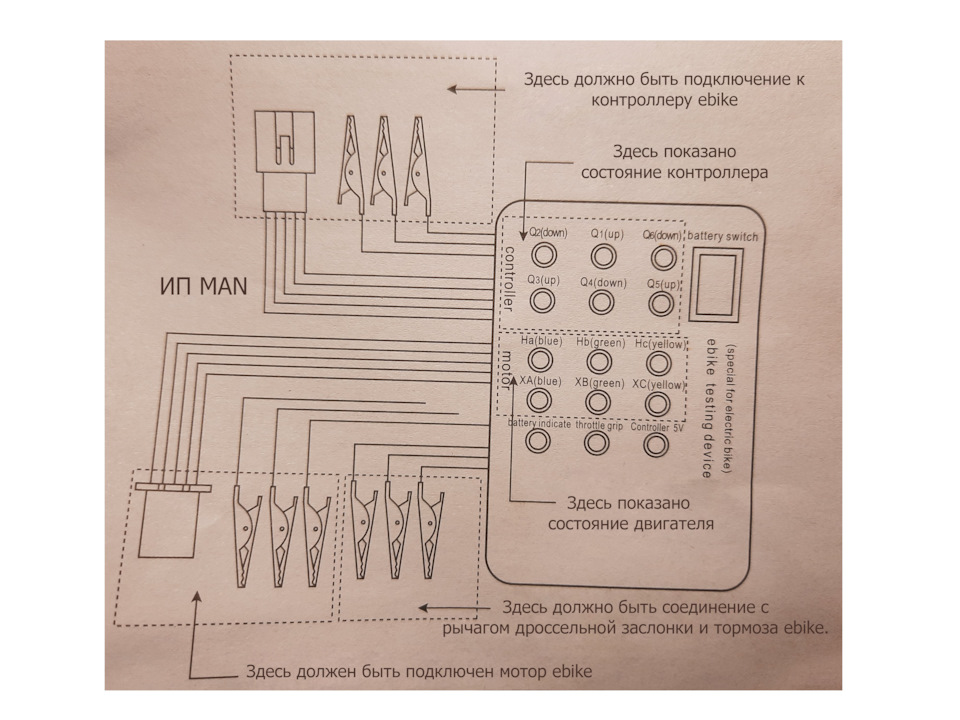

вот снизу рисунки для расположения датчиков в моторе с углами 120°.
если датчик холла в моторе физически перевернуть верхом вниз, получится 60° — это будет равносильно тому что на рисунке его нужно переместить на 180°.

Вверх
Страницы1 2 3 … 6 Все

Источник

Незаменимый инструмент, позволяющий произвести экспресс диагностику мотор-колеса, контроллера и ручки газа не снимая их с транспортного средства.

Технические характеристики:

Подходят для мотор-колес и контроллеров: 24В/36В/48В/60В;
Рабочая температура: от -20 °C до 50 °C;
Размер: 11,4 x 7,9 x 2,6 см;
Батарея: 6F22, 9В (в комплекте);
Стандартные разъемы и клеммы подключения;
Проверка работы ручки газа, накал лампы меняется при повороте ручки;
Проверка работы датчиков холла в моторе;
Проверка соответствия подключения мотор колеса и контроллера;
Проверка работы контроллера электровелосипеда, при вращении ручки газа огоньки перемигиваются.

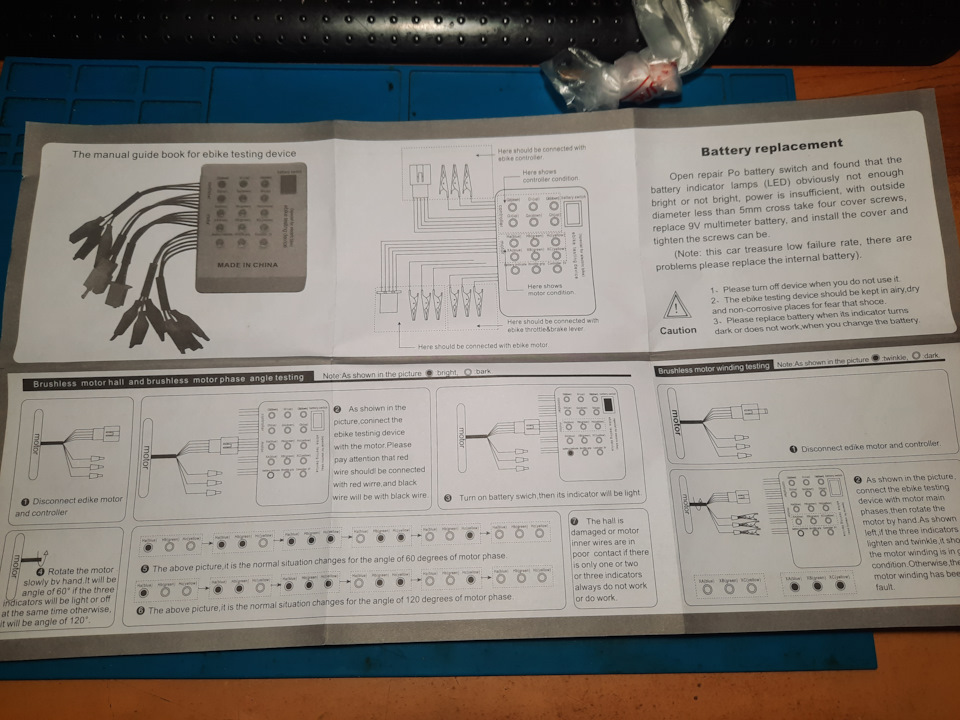

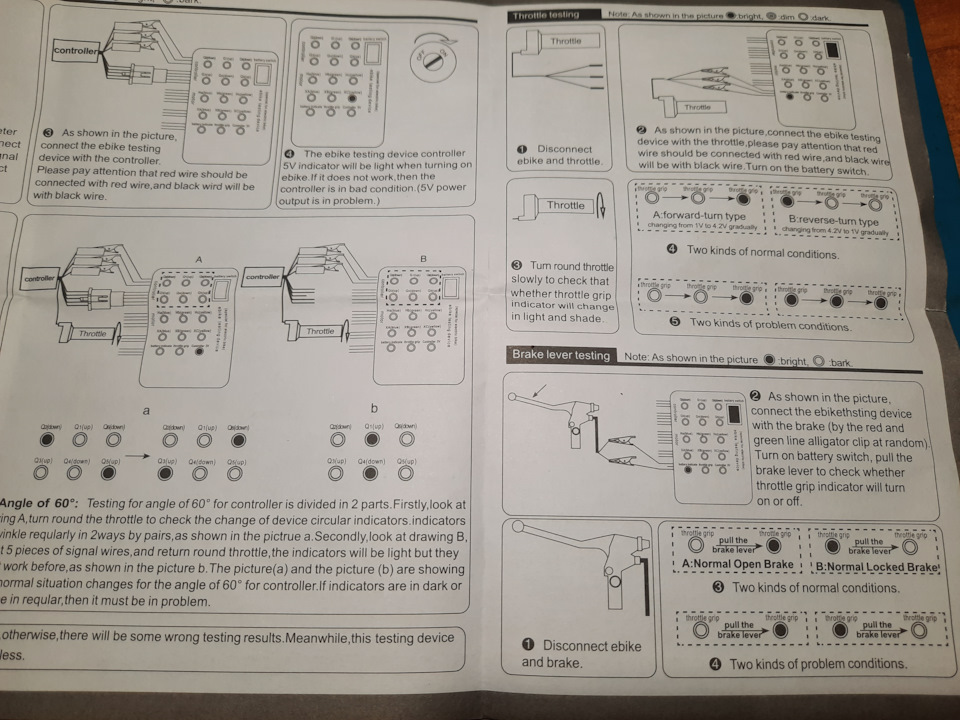

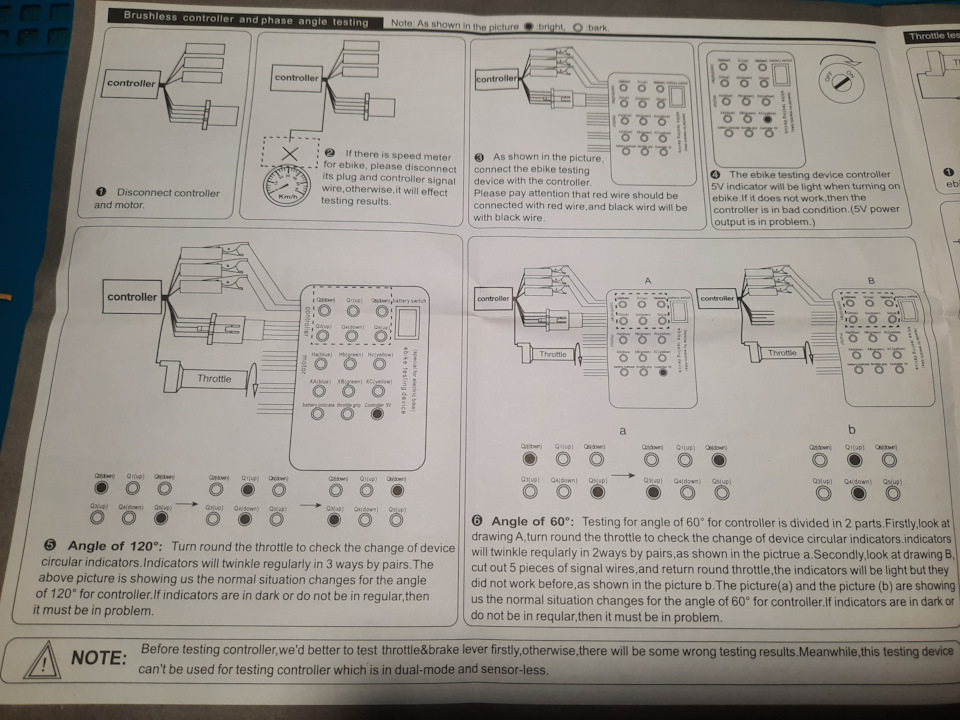

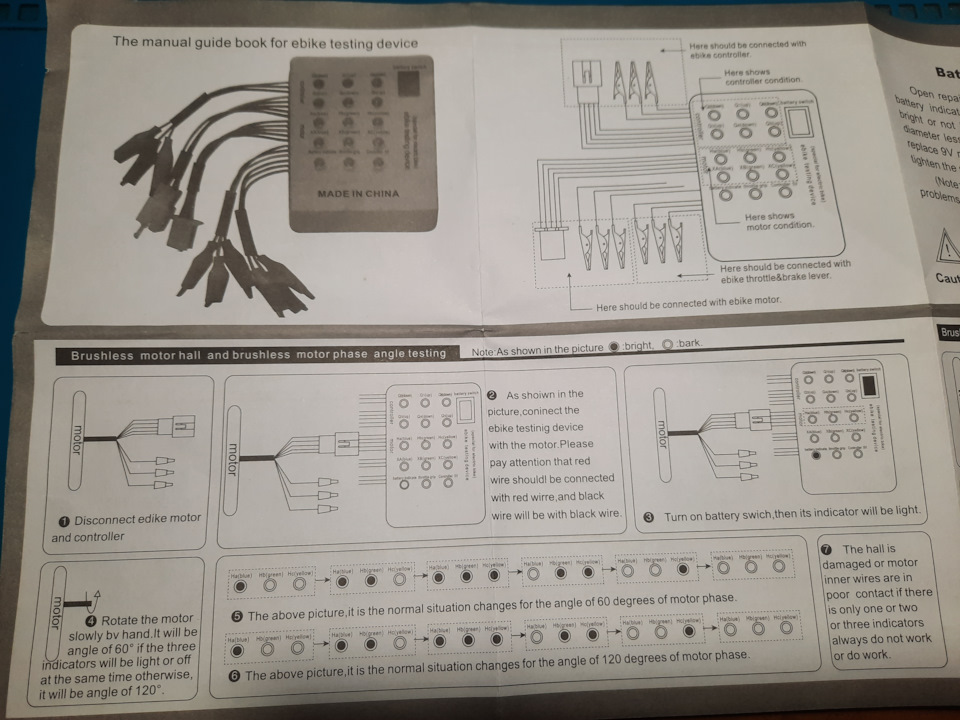

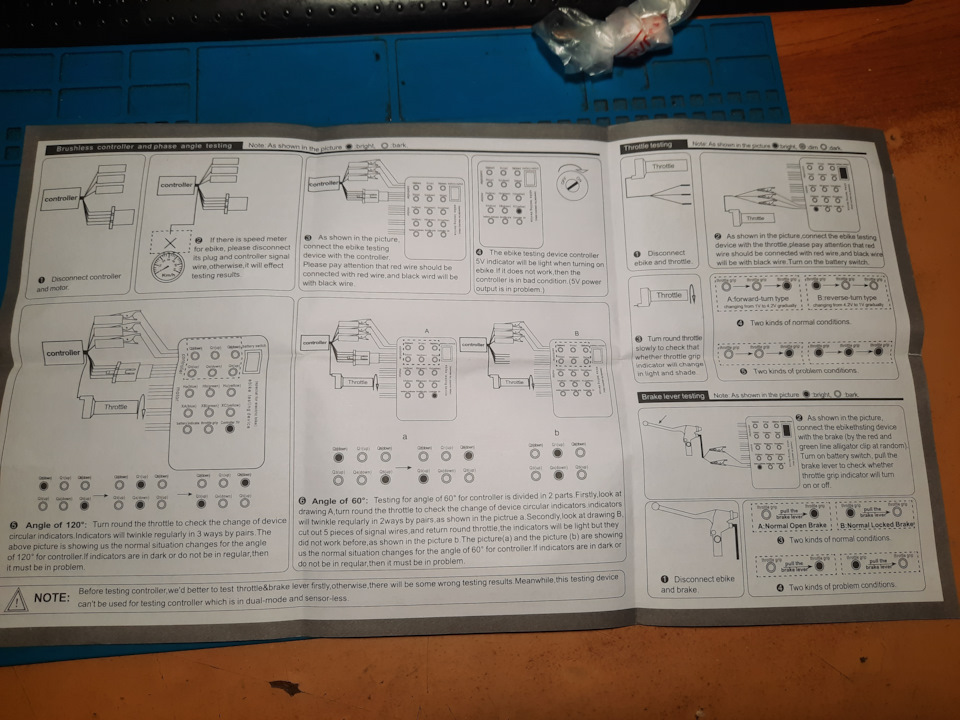

Инструкция по эксплуатации

Проверка ручки газа:
Выключатель питания на приборе должен находиться в положении «выкл.» (off). Провода от ручки газа: красный провод (+5В.), черный провод (-5В.), синий (управляющий сигнал 1,42 – 4,2 В) подключаются к проводам на приборе с такими же цветами (три крайних провода слева). Цвета всех трех пар соединяемых проводов должны совпадать. Затем переведите выключатель на приборе в положение «ВКЛ», при этом, — светодиод «POWER» засветится красным цветом, а светодиод “STEER” – зеленым цветом. При вращении ручки «газа» против часовой стрелки, (увеличение «газа») светодиод “STEER», в середине хода ручки должен погаснуть, а в конце хода (соответствует максимальным оборотам), сменить цвет на красный. Это свидетельствует об исправности ручки газа.
Проверка мотор-колеса:
Выключатель питания на приборе должен находиться в положении «выкл.» (off). Подсоединить силовые провода от мотор-колеса к проводам на приборе (4-6 провода слева) при помощи зажимов «крокодильчиков». Цвета всех трех пар соединяемых проводов должны совпадать. Подсоединить пятиштырьковый штекер от датчиков мотор-колеса к соответствующему разъёму на приборе. Перевести выключатель на приборе в положение «ВКЛ», при этом, светодиод «POWER» засветится красным светом. Начните вращать колесо руками. При вращении светодиоды АВС и аbс, должны по очереди загораться. Это свидетельствует об исправности мотор-колеса. Отсутствие свечения одного или нескольких светодиодов АВС – свидетельствует о неисправности (обрыве контакта в катушках) мотор-колеса. Отсутствие свечения одного или нескольких светодиодов аbс – свидетельствует о неисправности датчиков мотор-колеса, или обрыве подходящих к ним проводов.
Проверка контроллера:
Выключатель питания на приборе должен находиться в положении «выкл.» (off). Подсоединить силовые провода от контроллера к проводам от прибора (6- 8 провод справа) при помощи «крокодильчиков» соблюдая цвета. Цвета всех пар соединяемых проводов должны совпадать. Подсоединить пятиштырьковый штекер от датчиков мотор-колеса к соответствующему разъёму на приборе (крайний справа). Подать на контроллер рабочее напряжение, т.е. включить замок зажигания, или тумблер. Перевести выключатель на приборе в положение «ВКЛ», при этом,- светодиод «POWER» засветится красным цветом. Мигание светодиода 5В, означает, что контроллер стабилизирует 5В и напряжение на датчики подается. При вращении ручки «газа», должны попарно загораться светодиоды: вначале 1 и 2, затем 3 и 4, в конце 5 и 6 и так по кругу. Это свидетельствует об исправности контроллера.
_{Отсутствие свечения одного или нескольких светодиодов – свидетельствует о неисправности контроллера.}

Источник
