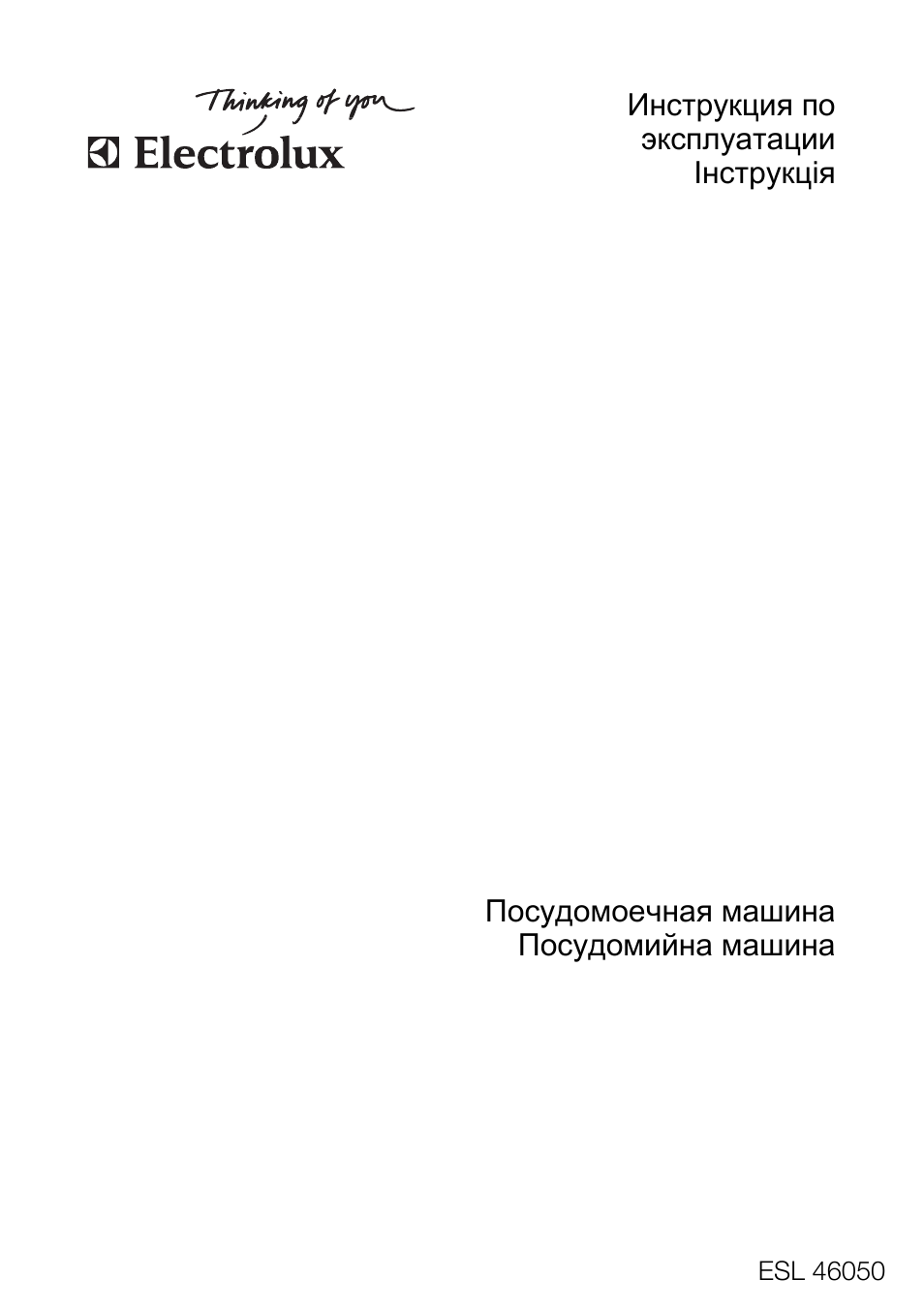

Инструкция по

эксплуатации

Інструкція

Посудомоечная машина

Посудомийна машина

ESL 46050

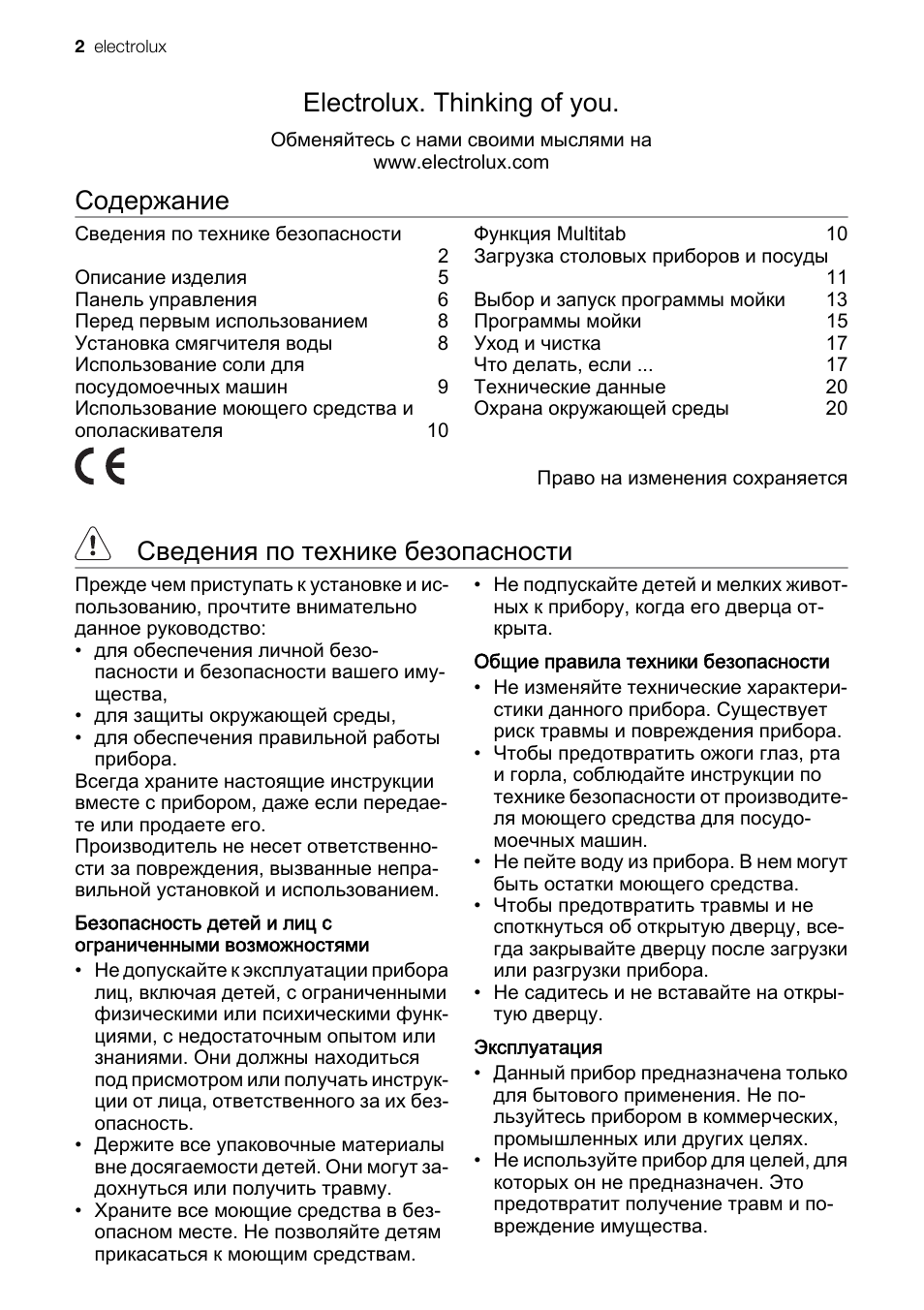

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

Содержание

Сведения по технике безопасности

2

Описание изделия

5

Панель управления

6

Перед первым использованием

8

Установка смягчителя воды

8

Использование соли для

посудомоечных машин

9

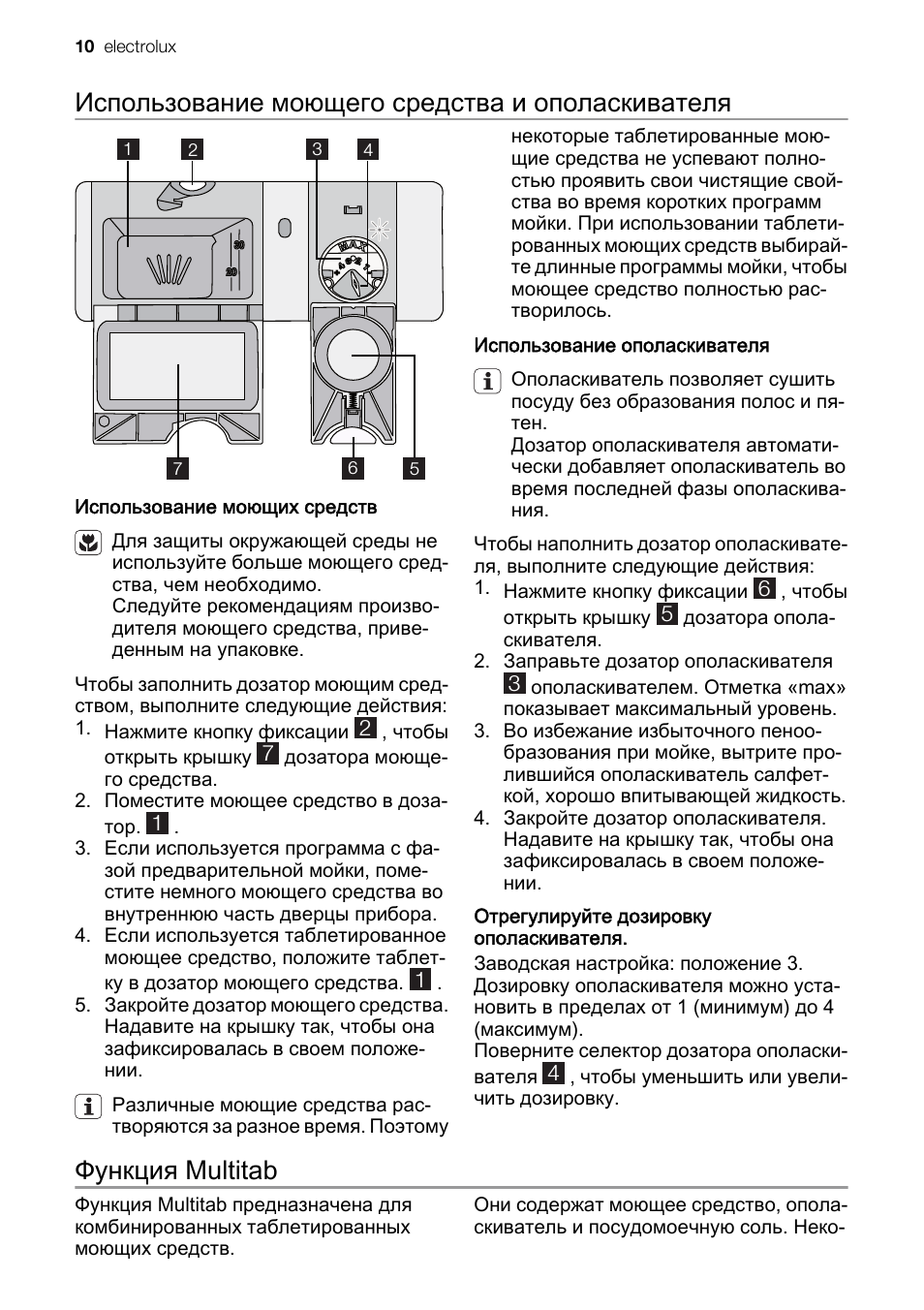

Использование моющего средства и

ополаскивателя

10

Функция Multitab

10

Загрузка столовых приборов и посуды

11

Выбор и запуск программы мойки 13

Программы мойки

15

Уход и чистка

17

Что делать, если …

17

Технические данные

20

Охрана окружающей среды

20

Право на изменения сохраняется

Сведения по технике безопасности

Прежде чем приступать к установке и ис‐

пользованию, прочтите внимательно

данное руководство:

• для обеспечения личной безо‐

пасности и безопасности вашего иму‐

щества,

• для защиты окружающей среды,

• для обеспечения правильной работы

прибора.

Всегда храните настоящие инструкции

вместе с прибором, даже если передае‐

те или продаете его.

Производитель не несет ответственно‐

сти за повреждения, вызванные непра‐

вильной установкой и использованием.
Безопасность детей и лиц с

ограниченными возможностями
• Не допускайте к эксплуатации прибора

лиц, включая детей, с ограниченными

физическими или психическими функ‐

циями, с недостаточным опытом или

знаниями. Они должны находиться

под присмотром или получать инструк‐

ции от лица, ответственного за их без‐

опасность.

• Держите все упаковочные материалы

вне досягаемости детей. Они могут за‐

дохнуться или получить травму.

• Храните все моющие средства в без‐

опасном месте. Не позволяйте детям

прикасаться к моющим средствам.

• Не подпускайте детей и мелких живот‐

ных к прибору, когда его дверца от‐

крыта.

Общие правила техники безопасности
• Не изменяйте технические характери‐

стики данного прибора. Существует

риск травмы и повреждения прибора.

• Чтобы предотвратить ожоги глаз, рта

и горла, соблюдайте инструкции по

технике безопасности от производите‐

ля моющего средства для посудо‐

моечных машин.

• Не пейте воду из прибора. В нем могут

быть остатки моющего средства.

• Чтобы предотвратить травмы и не

споткнуться об открытую дверцу, все‐

гда закрывайте дверцу после загрузки

или разгрузки прибора.

• Не садитесь и не вставайте на откры‐

тую дверцу.

Эксплуатация
• Данный прибор предназначена только

для бытового применения. Не по‐

льзуйтесь прибором в коммерческих,

промышленных или других целях.

• Не используйте прибор для целей, для

которых он не предназначен. Это

предотвратит получение травм и по‐

вреждение имущества.

2 electrolux

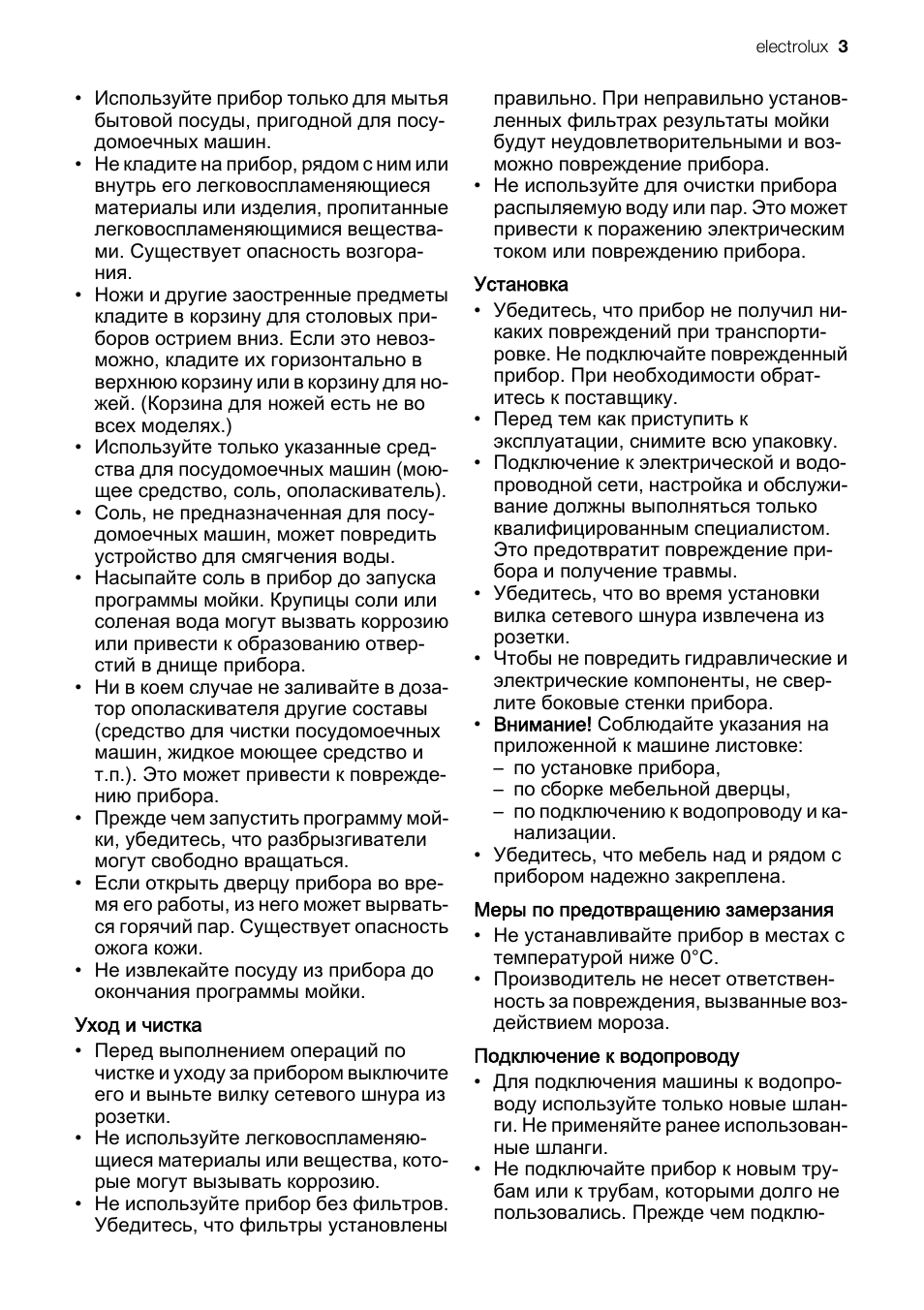

• Используйте прибор только для мытья

бытовой посуды, пригодной для посу‐

домоечных машин.

• Не кладите на прибор, рядом с ним или

внутрь его легковоспламеняющиеся

материалы или изделия, пропитанные

легковоспламеняющимися вещества‐

ми. Существует опасность возгора‐

ния.

• Ножи и другие заостренные предметы

кладите в корзину для столовых при‐

боров острием вниз. Если это невоз‐

можно, кладите их горизонтально в

верхнюю корзину или в корзину для но‐

жей. (Корзина для ножей есть не во

всех моделях.)

• Используйте только указанные сред‐

ства для посудомоечных машин (мою‐

щее средство, соль, ополаскиватель).

• Соль, не предназначенная для посу‐

домоечных машин, может повредить

устройство для смягчения воды.

• Насыпайте соль в прибор до запуска

программы мойки. Крупицы соли или

соленая вода могут вызвать коррозию

или привести к образованию отвер‐

стий в днище прибора.

• Ни в коем случае не заливайте в доза‐

тор ополаскивателя другие составы

(средство для чистки посудомоечных

машин, жидкое моющее средство и

т.п.). Это может привести к поврежде‐

нию прибора.

• Прежде чем запустить программу мой‐

ки, убедитесь, что разбрызгиватели

могут свободно вращаться.

• Если открыть дверцу прибора во вре‐

мя его работы, из него может вырвать‐

ся горячий пар. Существует опасность

ожога кожи.

• Не извлекайте посуду из прибора до

окончания программы мойки.

Уход и чистка
• Перед выполнением операций по

чистке и уходу за прибором выключите

его и выньте вилку сетевого шнура из

розетки.

• Не используйте легковоспламеняю‐

щиеся материалы или вещества, кото‐

рые могут вызывать коррозию.

• Не используйте прибор без фильтров.

Убедитесь, что фильтры установлены

правильно. При неправильно установ‐

ленных фильтрах результаты мойки

будут неудовлетворительными и воз‐

можно повреждение прибора.

• Не используйте для очистки прибора

распыляемую воду или пар. Это может

привести к поражению электрическим

током или повреждению прибора.

Установка
• Убедитесь, что прибор не получил ни‐

каких повреждений при транспорти‐

ровке. Не подключайте поврежденный

прибор. При необходимости обрат‐

итесь к поставщику.

• Перед тем как приступить к

эксплуатации, снимите всю упаковку.

• Подключение к электрической и водо‐

проводной сети, настройка и обслужи‐

вание должны выполняться только

квалифицированным специалистом.

Это предотвратит повреждение при‐

бора и получение травмы.

• Убедитесь, что во время установки

вилка сетевого шнура извлечена из

розетки.

• Чтобы не повредить гидравлические и

электрические компоненты, не свер‐

лите боковые стенки прибора.

• Внимание! Соблюдайте указания на

приложенной к машине листовке:

– по установке прибора,

– по сборке мебельной дверцы,

– по подключению к водопроводу и ка‐

нализации.

• Убедитесь, что мебель над и рядом с

прибором надежно закреплена.

Меры по предотвращению замерзания
• Не устанавливайте прибор в местах с

температурой ниже 0°C.

• Производитель не несет ответствен‐

ность за повреждения, вызванные воз‐

действием мороза.

Подключение к водопроводу
• Для подключения машины к водопро‐

воду используйте только новые шлан‐

ги. Не применяйте ранее использован‐

ные шланги.

• Не подключайте прибор к новым тру‐

бам или к трубам, которыми долго не

пользовались. Прежде чем подклю‐

electrolux 3

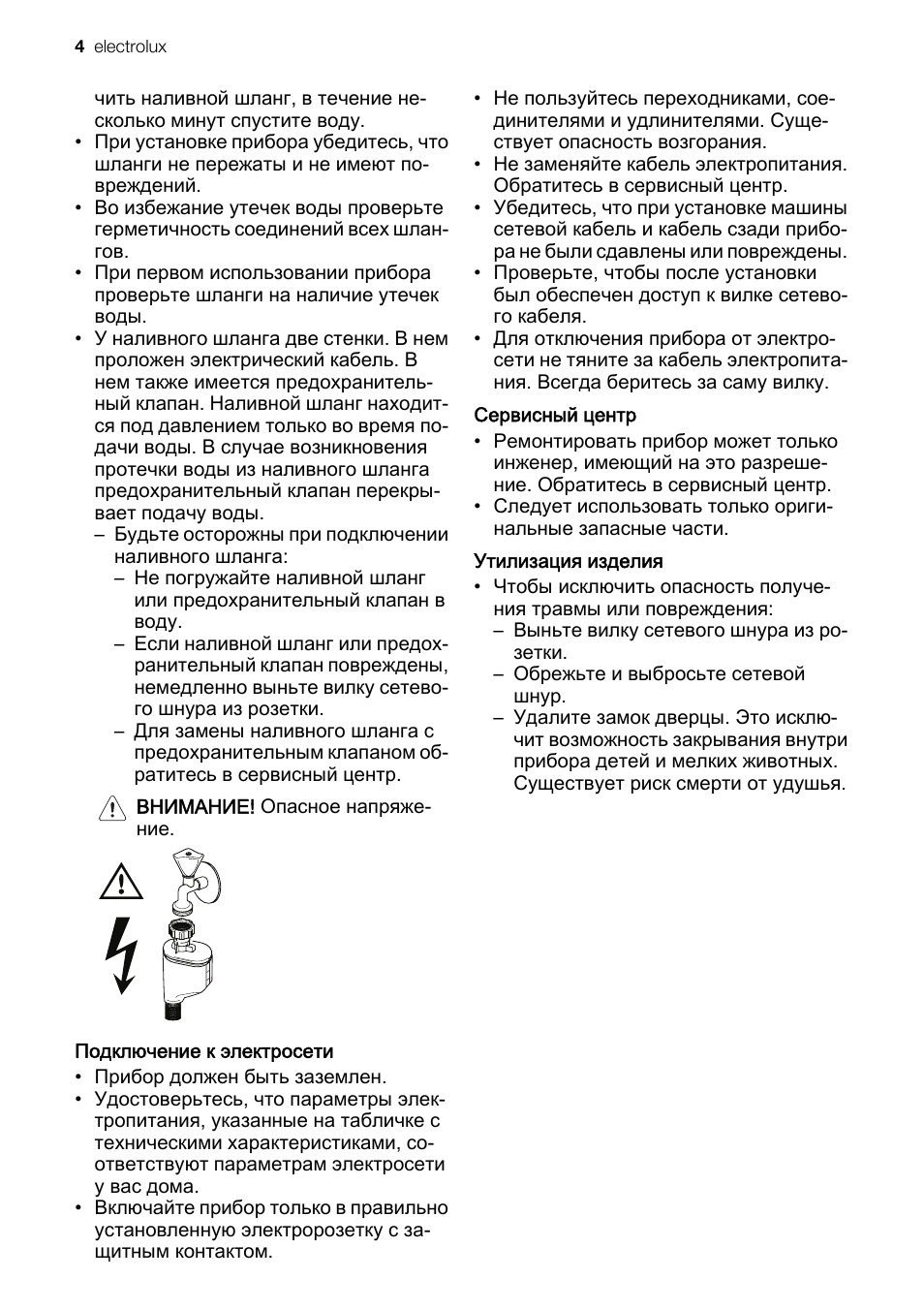

чить наливной шланг, в течение не‐

сколько минут спустите воду.

• При установке прибора убедитесь, что

шланги не пережаты и не имеют по‐

вреждений.

• Во избежание утечек воды проверьте

герметичность соединений всех шлан‐

гов.

• При первом использовании прибора

проверьте шланги на наличие утечек

воды.

• У наливного шланга две стенки. В нем

проложен электрический кабель. В

нем также имеется предохранитель‐

ный клапан. Наливной шланг находит‐

ся под давлением только во время по‐

дачи воды. В случае возникновения

протечки воды из наливного шланга

предохранительный клапан перекры‐

вает подачу воды.

– Будьте осторожны при подключении

наливного шланга:

– Не погружайте наливной шланг

или предохранительный клапан в

воду.

– Если наливной шланг или предох‐

ранительный клапан повреждены,

немедленно выньте вилку сетево‐

го шнура из розетки.

– Для замены наливного шланга с

предохранительным клапаном об‐

ратитесь в сервисный центр.

ВНИМАНИЕ! Опасное напряже‐

ние.

Подключение к электросети
• Прибор должен быть заземлен.

• Удостоверьтесь, что параметры элек‐

тропитания, указанные на табличке с

техническими характеристиками, со‐

ответствуют параметрам электросети

у вас дома.

• Включайте прибор только в правильно

установленную электророзетку с за‐

щитным контактом.

• Не пользуйтесь переходниками, сое‐

динителями и удлинителями. Суще‐

ствует опасность возгорания.

• Не заменяйте кабель электропитания.

Обратитесь в сервисный центр.

• Убедитесь, что при установке машины

сетевой кабель и кабель сзади прибо‐

ра не были сдавлены или повреждены.

• Проверьте, чтобы после установки

был обеспечен доступ к вилке сетево‐

го кабеля.

• Для отключения прибора от электро‐

сети не тяните за кабель электропита‐

ния. Всегда беритесь за саму вилку.

Сервисный центр
• Ремонтировать прибор может только

инженер, имеющий на это разреше‐

ние. Обратитесь в сервисный центр.

• Следует использовать только ориги‐

нальные запасные части.

Утилизация изделия
• Чтобы исключить опасность получе‐

ния травмы или повреждения:

– Выньте вилку сетевого шнура из ро‐

зетки.

– Обрежьте и выбросьте сетевой

шнур.

– Удалите замок дверцы. Это исклю‐

чит возможность закрывания внутри

прибора детей и мелких животных.

Существует риск смерти от удушья.

4 electrolux

ВНИМАНИЕ! Моющие средства для

посудомоечной машины опасны и

могут вызывать раздражение!

• При несчастном случае с уча‐

стием этих моющих средств не‐

медленно обратитесь в регио‐

нальный токсикологический центр

и к врачу.

• Если моющее средство попало в

рот, немедленно обратитесь в ре‐

гиональный токсикологический

центр и к врачу.

• Если моющее средство попало в

глаза, немедленно обратитесь к

врачу и промойте глаза водой.

• Моющие средства для посудо‐

моечной машины храните в без‐

опасном и недоступном для детей

месте.

• Не оставляйте дверцу прибора от‐

крытой, когда в дозаторе моющего

средства находится моющее

средство.

• Моющее средство следует поме‐

щать в дозатор только перед запу‐

ском программы мойки.

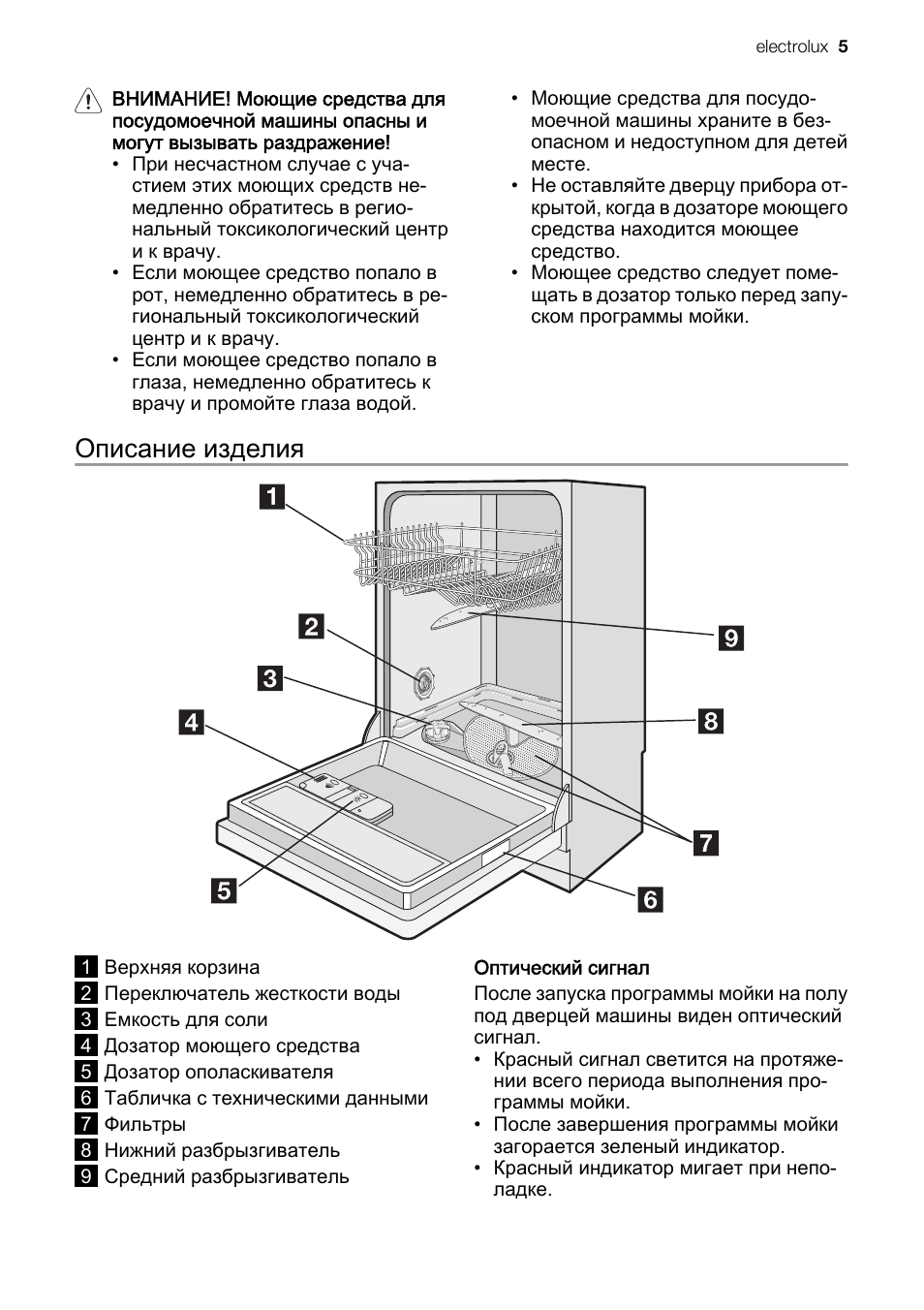

Описание изделия

1

Верхняя корзина

2

Переключатель жесткости воды

3

Емкость для соли

4

Дозатор моющего средства

5

Дозатор ополаскивателя

6

Табличка с техническими данными

7

Фильтры

8

Нижний разбрызгиватель

9

Средний разбрызгиватель

Оптический сигнал
После запуска программы мойки на полу

под дверцей машины виден оптический

сигнал.

• Красный сигнал светится на протяже‐

нии всего периода выполнения про‐

граммы мойки.

• После завершения программы мойки

загорается зеленый индикатор.

• Красный индикатор мигает при непо‐

ладке.

electrolux 5

Если машина установлена на возвы‐

шении заподлицо с дверцей кухон‐

ной мебели, то оптический сигнал

будет не виден.

Панель управления

1

2

3

4

5

6

7

A

B

C

8

9

1

Кнопка «Вкл/Выкл»

2

Дисплей

3

Кнопка «Задержка запуска»

4

Кнопки выбора программ

5

Кнопка режима энергосбережения

6

Кнопка «Multitab»

7

Кнопка отмены

8

Индикаторы

9

Кнопки режимов

Индикаторы

Ополаскива‐

тель

1)

Загорается, когда требуется наполнить емкость ополаскивателя. См. раз‐

дел «Использование моющего средства и ополаскивателя».

Соль

1)

Загорается, когда требуется наполнить емкость для соли. См. раздел «Ис‐

пользование соли для посудомоечных машин».

После заполнения емкости индикатор наличия соли может гореть еще не‐

сколько часов. Это не оказывает отрицательного влияния на работу при‐

бора.

Индикатор зав‐

ершения про‐

граммы

Индикатор загорается, когда завершается программа мойки.

1) Индикаторы наличия соли и/или ополаскивателя не загораются во время выполнения программы мойки,

даже когда соответствующие емкости пусты.

Дисплей
На дисплее отображаются:

• Параметры электронной регулировки

уровня в устройстве для смягчения во‐

ды.

• Включение/выключение дозатора опо‐

ласкивателя (только при включенной

функции Multitab).

• Номер программы мойки.

• Время до окончания программы мой‐

ки.

• Завершение программы мойки. На

дисплее высвечивается ноль.

• Время до окончания периода задерж‐

ки начала выполнения программы.

• Коды неисправностей.

• Включение/выключение звуковых сиг‐

налов.

Кнопка «Задержка пуска»
Нажмите эту кнопку, чтобы отложить за‐

пуск программы мойки с интервалом от

1 до 19 часов. См. раздел «Выбор и за‐

пуск программы мойки».

6 electrolux

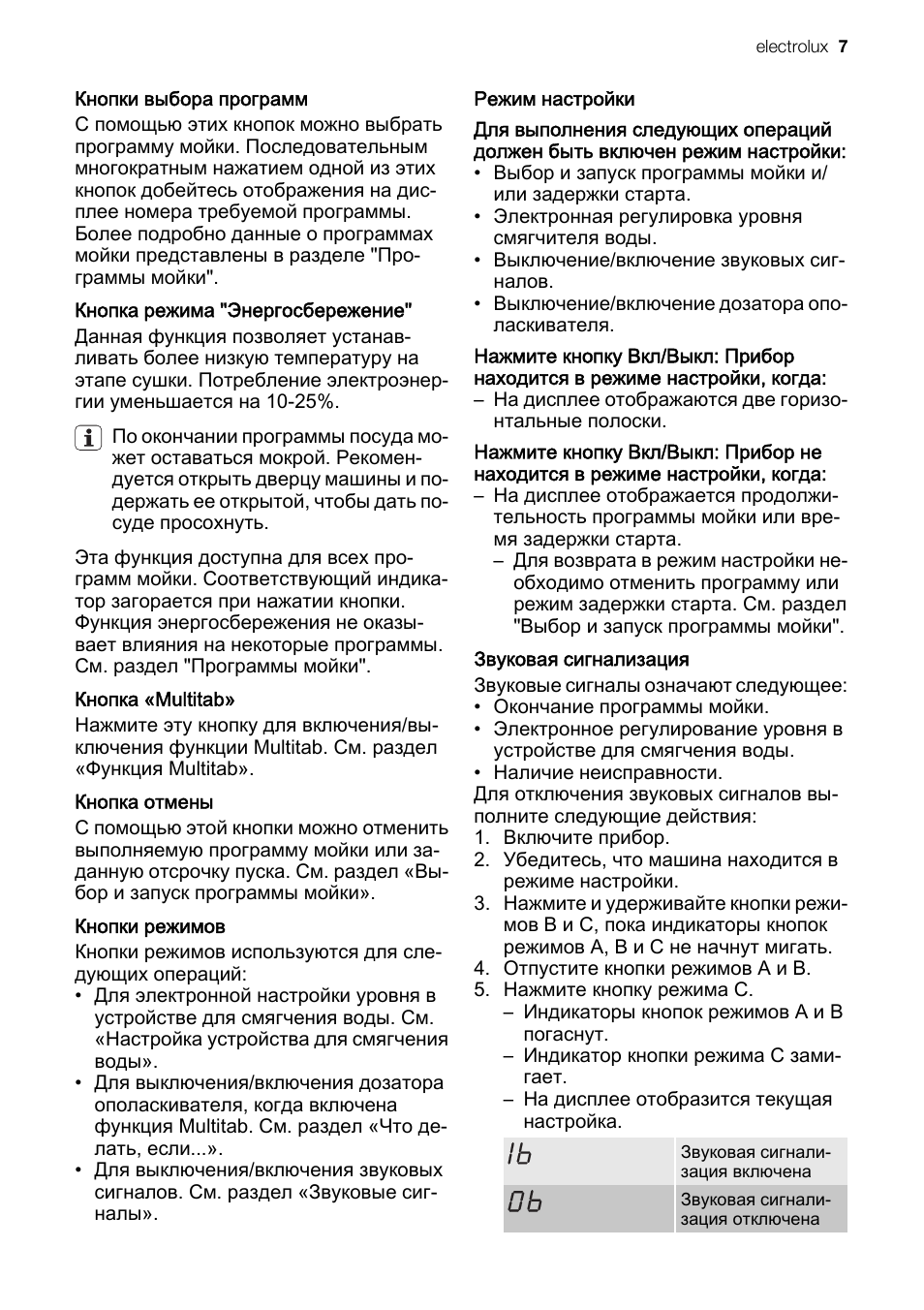

Кнопки выбора программ
С помощью этих кнопок можно выбрать

программу мойки. Последовательным

многократным нажатием одной из этих

кнопок добейтесь отображения на дис‐

плее номера требуемой программы.

Более подробно данные о программах

мойки представлены в разделе «Про‐

граммы мойки».
Кнопка режима «Энергосбережение»
Данная функция позволяет устанав‐

ливать более низкую температуру на

этапе сушки. Потребление электроэнер‐

гии уменьшается на 10-25%.

По окончании программы посуда мо‐

жет оставаться мокрой. Рекомен‐

дуется открыть дверцу машины и по‐

держать ее открытой, чтобы дать по‐

суде просохнуть.

Эта функция доступна для всех про‐

грамм мойки. Соответствующий индика‐

тор загорается при нажатии кнопки.

Функция энергосбережения не оказы‐

вает влияния на некоторые программы.

См. раздел «Программы мойки».
Кнопка «Multitab»
Нажмите эту кнопку для включения/вы‐

ключения функции Multitab. См. раздел

«Функция Multitab».
Кнопка отмены
С помощью этой кнопки можно отменить

выполняемую программу мойки или за‐

данную отсрочку пуска. См. раздел «Вы‐

бор и запуск программы мойки».
Кнопки режимов
Кнопки режимов используются для сле‐

дующих операций:

• Для электронной настройки уровня в

устройстве для смягчения воды. См.

«Настройка устройства для смягчения

воды».

• Для выключения/включения дозатора

ополаскивателя, когда включена

функция Multitab. См. раздел «Что де‐

лать, если…».

• Для выключения/включения звуковых

сигналов. См. раздел «Звуковые сиг‐

налы».

Режим настройки
Для выполнения следующих операций

должен быть включен режим настройки:

• Выбор и запуск программы мойки и/

или задержки старта.

• Электронная регулировка уровня

смягчителя воды.

• Выключение/включение звуковых сиг‐

налов.

• Выключение/включение дозатора опо‐

ласкивателя.

Нажмите кнопку Вкл/Выкл: Прибор

находится в режиме настройки, когда:

– На дисплее отображаются две горизо‐

нтальные полоски.

Нажмите кнопку Вкл/Выкл: Прибор не

находится в режиме настройки, когда:

– На дисплее отображается продолжи‐

тельность программы мойки или вре‐

мя задержки старта.

– Для возврата в режим настройки не‐

обходимо отменить программу или

режим задержки старта. См. раздел

«Выбор и запуск программы мойки».

Звуковая сигнализация
Звуковые сигналы означают следующее:

• Окончание программы мойки.

• Электронное регулирование уровня в

устройстве для смягчения воды.

• Наличие неисправности.

Для отключения звуковых сигналов вы‐

полните следующие действия:

1. Включите прибор.

2. Убедитесь, что машина находится в

режиме настройки.

3. Нажмите и удерживайте кнопки режи‐

мов B и C, пока индикаторы кнопок

режимов A, B и C не начнут мигать.

4. Отпустите кнопки режимов А и В.

5. Нажмите кнопку режима С.

– Индикаторы кнопок режимов А и В

погаснут.

– Индикатор кнопки режима С зами‐

гает.

– На дисплее отобразится текущая

настройка.

Звуковая сигнали‐

зация включена
Звуковая сигнали‐

зация отключена

electrolux 7

6. Нажмите кнопку режима С еще раз.

– На дисплее отобразится новое зна‐

чение настройки.

7. Выключите машину, чтобы сохранить

внесенные изменения.

Чтобы включить звуковые сигналы,

выполните указанный выше порядок

действий еще раз.

Перед первым использованием

При выполнении каждого шага процеду‐

ры соблюдайте следующие инструкции:

1. Проверьте, соответствует ли на‐

стройка уровня в устройстве для

смягчения воды жесткости воды в ва‐

шей водопроводной сети. При необ‐

ходимости настройте устройство

смягчения воды.

2. Насыпьте посудомоечную соль в ем‐

кость для соли.

3. Залейте ополаскиватель в дозатор.

4. Загрузите в машину столовые прибо‐

ры и посуду.

5. Выберите необходимую программу

мойки в соответствии с типом посуды

и степенью ее загрязнения.

6. Заполните дозатор моющего сред‐

ства надлежащим количеством мою‐

щего средства.

7. Запустите программу мойки.

Если вы используете комбинирован‐

ное таблетированное моющее сред‐

ство («3 в 1», «4 в 1», «5 в 1»), см.

раздел «Функция Multitab».

Установка смягчителя воды

Устройство смягчения воды удаляет ми‐

неральные вещества и соли из водопро‐

водной воды, подаваемой в машину. Ми‐

неральные вещества и соли могут ока‐

зать вредное воздействие на работу ма‐

шины.

Единицы измерения жесткости воды:

• градусы по немецкому стандарту (dH°)

• градусы по французскому стандарту

(°TH)

• ммоль/л (миллимоль на литр — между‐

народная единица жесткости воды)

• градусы Кларка.

Настройте устройство для смягчения во‐

ды. При необходимости, обратитесь в

местную службу водоснабжения.

Жесткость воды

Настройка жесткости воды

°dH

°TH

ммоль/л

градусы

Кларка

вручную

электронным спосо‐

бом

51 — 70

91 — 125

9,1 — 12,5

64 — 88

2

1)

10

43 — 50

76 — 90

7,6 — 9,0

53 — 63

2

1)

9

37 — 42

65 — 75

6,5 — 7,5

46 — 52

2

1)

8

29 — 36

51 — 64

5,1 — 6,4

36 — 45

2

1)

7

23 — 28

40 — 50

4,0 — 5,0

28 — 35

2

1)

6

19 — 22

33 — 39

3,3 — 3,9

23 — 27

2

1)

5

1)

15 — 18

26 — 32

2,6 — 3,2

18 — 22

1

4

11 — 14

19 — 25

1,9 — 2,5

13 — 17

1

3

4 — 10

7 — 18

0,7 — 1,8

5 — 12

1

2

< 4

< 7

< 0,7

< 5

1

2)

1

2)

1) Заводская установка.

2) Соль не требуется.

Устройство для смягчения воды не‐

обходимо настроить вручную и элек‐

тронным способом.

Настройка вручную
Поверните переключатель жесткости во‐

ды в положение 1 или 2 (см. таблицу).

8 electrolux

Электронная настройка
1. Включите прибор.

2. Убедитесь, что машина находится в

режиме настройки.

3. Нажмите и удерживайте кнопки режи‐

мов B и C, пока индикаторы кнопок

режимов A, B и C не начнут мигать.

4. Отпустите кнопки режимов B и C.

5. Нажмите кнопку режима А.

– Индикаторы кнопок режимов B и C

погаснут.

– Индикатор кнопки режима А про‐

должит мигать.

– На дисплее отобразится текущее

значение настройки.

– Прерывистые звуковые сигнала

обозначат текущие настройки.

Пример: на дисплее отображается

/ 5 прерывистых звуковых сигна‐

лов = уровень 5.

6. Последовательным нажатием кнопки

режима А добейтесь отображения на

дисплее необходимого значения на‐

стройки.

7. Нажмите кнопку Вкл/Выкл, чтобы со‐

хранить изменения.

Если для устройства смягчения во‐

ды электронным способом устано‐

влен уровень 1, индикатор наличия

соли останется выключенным.

Использование соли для посудомоечных машин

Чтобы наполнить емкость для соли, вы‐

полните следующие действия:

1. Поверните крышку против часовой

стрелки, чтобы открыть емкость для

соли.

2. Налейте в емкость для соли 1 л воды

(только перед первым использова‐

нием).

3. Чтобы засыпать в емкость соль, вос‐

пользуйтесь воронкой.

4. Уберите соль вокруг отверстия емко‐

сти для соли.

5. Поверните крышку по часовой стрел‐

ке, чтобы закрыть емкость для соли.

При заполнении емкости для соли из

нее выливается вода. Это нормаль‐

но.

electrolux 9

Использование моющего средства и ополаскивателя

20

30

MA

X

1

2

3

4

+

—

1

2

3

4

5

6

7

Использование моющих средств

Для защиты окружающей среды не

используйте больше моющего сред‐

ства, чем необходимо.

Следуйте рекомендациям произво‐

дителя моющего средства, приве‐

денным на упаковке.

Чтобы заполнить дозатор моющим сред‐

ством, выполните следующие действия:

1. Нажмите кнопку фиксации

2

, чтобы

открыть крышку

7

дозатора моюще‐

го средства.

2. Поместите моющее средство в доза‐

тор.

1

.

3. Если используется программа с фа‐

зой предварительной мойки, поме‐

стите немного моющего средства во

внутреннюю часть дверцы прибора.

4. Если используется таблетированное

моющее средство, положите таблет‐

ку в дозатор моющего средства.

1

.

5. Закройте дозатор моющего средства.

Надавите на крышку так, чтобы она

зафиксировалась в своем положе‐

нии.

Различные моющие средства рас‐

творяются за разное время. Поэтому

некоторые таблетированные мою‐

щие средства не успевают полно‐

стью проявить свои чистящие свой‐

ства во время коротких программ

мойки. При использовании таблети‐

рованных моющих средств выбирай‐

те длинные программы мойки, чтобы

моющее средство полностью рас‐

творилось.

Использование ополаскивателя

Ополаскиватель позволяет сушить

посуду без образования полос и пя‐

тен.

Дозатор ополаскивателя автомати‐

чески добавляет ополаскиватель во

время последней фазы ополаскива‐

ния.

Чтобы наполнить дозатор ополаскивате‐

ля, выполните следующие действия:

1. Нажмите кнопку фиксации

6

, чтобы

открыть крышку

5

дозатора опола‐

скивателя.

2. Заправьте дозатор ополаскивателя

3

ополаскивателем. Отметка «max»

показывает максимальный уровень.

3. Во избежание избыточного пеноо‐

бразования при мойке, вытрите про‐

лившийся ополаскиватель салфет‐

кой, хорошо впитывающей жидкость.

4. Закройте дозатор ополаскивателя.

Надавите на крышку так, чтобы она

зафиксировалась в своем положе‐

нии.

Отрегулируйте дозировку

ополаскивателя.
Заводская настройка: положение 3.

Дозировку ополаскивателя можно уста‐

новить в пределах от 1 (минимум) до 4

(максимум).

Поверните селектор дозатора ополаски‐

вателя

4

, чтобы уменьшить или увели‐

чить дозировку.

Функция Multitab

Функция Multitab предназначена для

комбинированных таблетированных

моющих средств.

Они содержат моющее средство, опола‐

скиватель и посудомоечную соль. Неко‐

10 electrolux

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

Инструкция по

эксплуатации

Інструкція

Посудомоечная машина

Посудомийна машина

ESL 46050

Картинка с сайта: manualmachine.com

2 electrolux

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

Содержание

Сведения по технике безопасности

Описание изделия 5
Панель управления 6
Перед первым использованием 8
Установка смягчителя воды 8
Использование соли для
посудомоечных машин 9
Использование моющего средства и
ополаскивателя 10

Право на изменения сохраняется

Функция Multitab 10
Загрузка столовых приборов и посуды

2

Выбор и запуск программы мойки 13
Программы мойки 15
Уход и чистка 17
Что делать, если … 17
Технические данные 20
Охрана окружающей среды 20

Сведения по технике безопасности

Прежде чем приступать к установке и ис‐
пользованию, прочтите внимательно
данное руководство:

• для обеспечения личной безо‐
пасности и безопасности вашего иму‐
щества,

• для защиты окружающей среды,

• для обеспечения правильной работы
прибора.

Всегда храните настоящие инструкции
вместе с прибором, даже если передае‐
те или продаете его.
Производитель не несет ответственно‐
сти за повреждения, вызванные непра‐
вильной установкой и использованием.

Безопасность детей и лиц с
ограниченными возможностями

• Не допускайте к эксплуатации прибора
лиц, включая детей, с ограниченными
физическими или психическими функ‐
циями, с недостаточным опытом или
знаниями. Они должны находиться
под присмотром или получать инструк‐
ции от лица, ответственного за их без‐
опасность.

• Держите все упаковочные материалы
вне досягаемости детей. Они могут за‐
дохнуться или получить травму.

• Храните все моющие средства в без‐
опасном месте. Не позволяйте детям
прикасаться к моющим средствам.

• Не подпускайте детей и мелких живот‐
ных к прибору, когда его дверца от‐
крыта.

Общие правила техники безопасности

• Не изменяйте технические характери‐
стики данного прибора. Существует
риск травмы и повреждения прибора.

• Чтобы предотвратить ожоги глаз, рта
и горла, соблюдайте инструкции по
технике безопасности от производите‐
ля моющего средства для посудо‐
моечных машин.

• Не пе йте в оду и з при бора . В нем могут
быть остатки моющего средства.

• Чтобы предотвратить травмы и не
споткнуться об открытую дверцу, все‐
гда закрывайте дверцу после загрузки
или разгрузки прибора.

• Не садитесь и не вставайте на откры‐
тую дверцу.

Эксплуатация

• Данный прибор предназначена только
для бытового применения. Не по‐
льзуйтесь прибором в коммерческих,
промышленных или других целях.

• Не используйте прибор для целей, для
которых он не предназначен. Это
предотвратит получение травм и по‐
вреждение имущества.

11

Картинка с сайта: manualmachine.com

electrolux 3

• Используйте прибор только для мытья
бытовой посуды, пригодной для посу‐
домоечных машин.

• Не кладите на прибор, рядом с ним или
внутрь его легковоспламеняющиеся
материалы или изделия, пропитанные
легковоспламеняющимися вещества‐
ми. Существует опасность возгора‐
ния.

• Ножи и другие заостренные предметы
кладите в корзину для столовых при‐
боров острием вниз. Если это невоз‐
можно, кладите их горизонтально в
верхнюю корзину или в корзину для но‐
жей. (Корзина для ножей есть не во
всех моделях.)

• Используйте только указанные сред‐
ства для посудомоечных машин (мою‐
щее средство, соль, ополаскиватель).

• Соль, не предназначенная для посу‐
домоечных машин, может повредить
устройство для смягчения воды.

• Насыпайте соль в прибор до запуска
программы мойки. Крупицы соли или
соленая вода могут вызвать коррозию
или привести к образованию отвер‐
стий в днище прибора.

• Ни в коем случае не заливайте в доза‐
тор ополаскивателя другие составы
(средство для чистки посудомоечных
машин, жидкое моющее средство и
т.п.). Это может привести к поврежде‐
нию прибора.

• Прежде чем запустить программу мой‐
ки, убедитесь, что разбрызгиватели
могут свободно вращаться.

• Если открыть дверцу прибора во вре‐
мя его рабо ты, из него может вырв ать‐
ся горячий пар. Существует опасность
ожога кожи.

• Не извлекайте посуду из прибора до
окончания программы мойки.

Уход и чистка

• Перед выполнением операций по
чис тк е и ух од у за пр иб ор ом вы кл юч ите
его и выньте вилку сетевого шнура из
розетки.

• Не используйте легковоспламеняю‐
щиеся материалы или вещества, кото‐
рые могут вызывать коррозию.

• Не используйте прибор без фильтров.
Убедитесь, что фильтры установлены

правильно. При неправильно установ‐
ленных фильтрах результаты мойки
будут неудовлетворительными и воз‐
можно повреждение прибора.

• Не используйте для очистки прибора
распы ляемую воду и ли па р. Это м ожет
привести к поражению электрическим
током или повреждению прибора.

Установка

• Убедитесь, что прибор не получил ни‐
каких повреждений при транспорти‐
ровке. Не подключайте поврежденный
прибор. При необходимости обрат‐
итесь к поставщику.

• Перед тем как приступить к
эксплуатации, снимите всю упаковку.

• Подключение к электрической и водо‐
проводной сети, настройка и обслужи‐
вание должны выполняться только
квалифицированным специалистом.
Это предотвратит повреждение при‐
бора и получение травмы.

• Убедитесь, что во время установки
вилка сетевого шнура извлечена из
розетки.

• Чтобы не повредить гидравлические и
электрические компоненты, не свер‐
лите боковые стенки прибора.

• Внимание! Соблюдайте указания на
приложенной к машине листовке:
– по установке прибора,
– по сборке мебельной дверцы,
– по подключению к водопроводу и ка‐

нализации.

• Убедитесь, что мебель над и рядом с
прибором надежно закреплена.

Меры по предотвращению замерзания

• Не устанавливайте прибор в местах с
температурой ниже 0°C.

• Производитель не несет ответствен‐
ность за повреждения, вызванные воз‐
действием мороза.

Подключение к водопроводу

• Для подключения машины к водопро‐
воду используйте только новые шлан‐
ги. Не применяйте ранее использован‐
ные шланги.

• Не подключайте прибор к новым тру‐
бам или к трубам, которыми долго не
пользовались. Прежде чем подклю‐

Картинка с сайта: manualmachine.com

4 electrolux

чить наливной шланг, в течение не‐
сколько минут спустите воду.

• При установке прибора убедитесь, что
шланги не пережаты и не имеют по‐
вреждений.

• Во избежание утечек воды проверьте
герметичность соединений всех шлан‐
гов.

• При первом использовании прибора
проверьте шланги на наличие утечек
воды.

• У наливного шланга две стенки. В нем
проложен электрический кабель. В
нем также имеется предохранитель‐
ный клапан. Наливной шланг находит‐
ся под давлением только во время по‐
дачи воды. В случае возникновения
протечки воды из наливного шланга
предохранительный клапан перекры‐
вает подачу воды.
– Будьте осторожны при подключении

наливного шланга:
– Не погружайте наливной шланг

или предохранительный клапан в
воду.

– Если наливной шланг или предох‐

ранительный клапан повреждены,
немедленно выньте вилку сетево‐
го шнура из розетки.

– Для замены наливного шланга с

предохранительным клапаном об‐
ратитесь в сервисный центр.

ВНИМАНИЕ! Опасное напряже‐
ние.

• Не пользуйтесь переходниками, сое‐
динителями и удлинителями. Суще‐
ствует опасность возгорания.

• Не заменяйте кабель электропитания.
Обратитесь в сервисный центр.

• Убедитесь, что при установке машины
сетевой кабель и кабель сзади прибо‐
ра не были сдавлены или повреждены.

• Проверьте, чтобы после установки
был обеспечен доступ к вилке сетево‐
го кабеля.

• Для отключения прибора от электро‐
сети не тяните за кабель электропита‐
ния. Всегда беритесь за саму вилку.

Сервисный центр

• Ремонтировать прибор может только
инженер, имеющий на это разреше‐
ние. Обратитесь в сервисный центр.

• Следует использовать только ориги‐
нальные запасные части.

Утилизация изделия

• Чтобы исключить опасность получе‐
ния травмы или повреждения:
– Выньте вилку сетевого шнура из ро‐

зетки.

– Обрежьте и выбросьте сетевой

шнур.

– Удалите замок дверцы. Это исклю‐

чит возможность закрывания внутри
прибора детей и мелких животных.
Существует риск смерти от удушья.

Подключение к электросети

• Прибор должен быть заземлен.

• Удостоверьтесь, что параметры элек‐
тропитания, указанные на табличке с
техническими характеристиками, со‐
ответствуют параметрам электросети
у вас дома.

• Включайте прибор только в правильно
установленную электророзетку с за‐
щитным контактом.

Картинка с сайта: manualmachine.com

electrolux 5

ВНИМАНИЕ! Моющие средства для
посудомоечной машины опасны и
могут вызывать раздражение!

• При несчастном случае с уча‐
стием этих моющих средств не‐
медленно обратитесь в регио‐
нальный токсикологический центр
и к врачу.

• Если моющее средство попало в
рот, немедленно обратитесь в ре‐
гиональный токсикологический
центр и к врачу.

• Если моющее средство попало в
глаза, немедленно обратитесь к
врачу и промойте глаза водой.

Описание изделия

• Моющие средства для посудо‐
моечной машины храните в без‐
опасном и недоступном для детей
месте.

• Не оставляйте дверцу прибора от‐
крытой, когда в дозаторе моющего
средства находится моющее
средство.

• Моющее средство следует поме‐
щать в дозатор только перед запу‐
ском программы мойки.

1 Верхняя корзина
2 Переключатель жесткости воды
3 Емкость для соли
4 Дозатор моющего средства
5 Дозатор ополаскивателя
6 Табличка с техническими данными
7 Фильтры
8 Нижний разбрызгиватель
9 Средний разбрызгиватель

Оптический сигнал
После запуска программы мойки на полу

под дверцей машины виден оптический
сигнал.

• Красный сигнал светится на протяже‐
нии всего периода выполнения про‐
граммы мойки.

• После завершения программы мойки
загорается зеленый индикатор.

• Красный индикатор мигает при непо‐
ладке.

Картинка с сайта: manualmachine.com

6 electrolux

Если машина установлена на возвы‐
шении заподлицо с дверцей кухон‐

Панель управления

1

1 Кнопка «Вкл/Выкл»
2 Дисплей
3 Кнопка «Задержка запуска»
4 Кнопки выбора программ
5 Кнопка режима энергосбережения
6 Кнопка «Multitab»
7 Кнопка отмены
8 Индикаторы
9 Кнопки режимов

Ополаскива‐

1)

тель

Загорается, когда требуется наполнить емкость ополаскивателя. См. раз‐
дел «Использование моющего средства и ополаскивателя».

ной мебели, то оптический сигнал
будет не виден.

9

A

23 4

Индикаторы

C

B

5

67

8

1)

Соль

Индикатор зав‐
ершения про‐
граммы

1) Индикаторы наличия соли и/или ополаскивателя не загораются во время выполнения программы мойки,
даже когда соответствующие емкости пусты.

Дисплей
На дисплее отображаются:

• Параметры электронной регулировки

уровня в устр ойств е для с мягчен ия во‐
ды.

• Включение/выключение дозатора опо‐

ласкивателя (только при включенной
функции Multitab).

• Номер программы мойки.

• Время до окончания программы мой‐

ки.

Загорается, когда требуется наполнить емкость для соли. См. раздел «Ис‐
пользование соли для посудомоечных машин».
После заполнения емкости индикатор наличия соли может гореть еще не‐
сколько часов. Это не оказывает отрицательного влияния на работу при‐
бора.

Индикатор загорается, когда завершается программа мойки.

• Завершение программы мойки. На
дисплее высвечивается ноль.

• Время до окончания периода задерж‐
ки начала выполнения программы.

• Коды неисправностей.

• Включение/выключение звуковых сиг‐
налов.

Кнопка «Задержка пуска»
Нажмите эту кнопку, чтобы отложить за‐

пуск программы мойки с интервалом от
1 до 19 часов. См. раздел «Выбор и за‐
пуск программы мойки».

Картинка с сайта: manualmachine.com

electrolux 7

Кнопки выбора программ
С помощью этих кнопок можно выбрать

программу мойки. Последовательным
многократным нажатием одной из этих
кнопок добейтесь отображения на дис‐
плее номера требуемой программы.
Более подробно данные о программах
мойки представлены в разделе «Про‐
граммы мойки».

Кнопка режима «Энергосбережение»
Данная функция позволяет устанав‐

ливать более низкую температуру на
этапе сушки. Потребление электроэнер‐
гии уменьшается на 10-25%.

По окончании программы посуда мо‐
жет оставаться мокрой. Рекомен‐
дуется открыть дверцу машины и по‐
держать ее открытой, чтобы дать по‐
суде просохнуть.

Эта функция доступна для всех про‐
грамм мойки. Соответствующий индика‐
тор загорается при нажатии кнопки.
Функция энергосбережения не оказы‐
вает влияния на некоторые программы.
См. раздел «Программы мойки».

Кнопка «Multitab»
Нажмите эту кнопку для включения/вы‐

ключения функции Multitab. См. раздел
«Функция Multitab».

Кнопка отмены
С помощью этой кнопки можно отменить

выполняемую программу мойки или за‐
данную отсрочку пуска. См. раздел «Вы‐
бор и запуск программы мойки».

Кнопки режимов
Кнопки режимов используются для сле‐

дующих операций:

• Для электронной настройки уровня в
устройстве для смягчения воды. См.
«Настройка устройства для смягчения
воды».

• Для выключения/включения дозатора
ополаскивателя, когда включена
функция Multitab. См. раздел «Что де‐
лать, если…».

• Для выключения/включения звуковых
сигналов. См. раздел «Звуковые сиг‐
налы».

Режим настройки

Для выполнения следующих операций
должен быть включен режим настройки:

• Выбор и запуск программы мойки и/
или задержки старта.

• Электронная регулировка уровня
смягчителя воды.

• Выключение/включение звуковых сиг‐
налов.

• Выключение/включение дозатора опо‐
ласкивателя.

Нажмите кнопку Вкл/Выкл: Прибор
находится в режиме настройки, когда:
– На дисплее отображаются две горизо‐

нтальные полоски.

Нажмите кнопку Вкл/Выкл: Прибор не
находится в режиме настройки, когда:
– На дисплее отображается продолжи‐

тельность программы мойки или вре‐
мя задержки старта.
– Для возврата в режим настройки не‐

обходимо отменить программу или
режим задержки старта. См. раздел
«Выбор и запуск программы мойки».

Звуковая сигнализация
Звуковые сигналы означают следующее:

• Окончание программы мойки.

• Электронное регулирование уровня в
устройстве для смягчения воды.

• Наличие неисправности.

Для отключения звуковых сигналов вы‐
полните следующие действия:

1. Включите прибор.

2. Убедитесь, что машина находится в

режиме настройки.

3. Нажмите и удерживайте кнопки режи‐

мов B и C, пока индикаторы кнопок
режимов A, B и C не начнут мигать.

4. Отпустите кнопки режимов А и В.

5. Нажмите кнопку режима С.

– Индикаторы кнопок режимов А и В

погаснут.

– Индикатор кнопки режима С зами‐

гает.

– На дисплее отобразится текущая

настройка.

Звуковая сигнали‐
зация включена

Звуковая сигнали‐
зация отключена

×

Copyright © Manuals.eu
