EZP2010 — это USB программатор еепром микросхем 93c56. Он может прошить микросхему, прочитать прошивку и скопировать данные с одной микросхемы на другую (последнее без участия компьютера).
Я его купил для того, чтоб перепрошить кодер своей ХАЙ приборки.
Это далеко не самый дешевый программатор, зато это было самым простым вариантом для меня. Он работает с новыми операционками, включая 64-разрядные. Также радует что он работает по USB.
Сам программатор расчитан на микросхемы в корпусе Dip. В комплекте есть платка и контакты для переходника. Нужно спаять его самостоятельно. Контакты идущие вниз должны стоять в крайних рядах. Верхние контакты — во внутренних. Вот так выглядит мой переходник:
Итак, начнем установку программного обеспечения. Первым делом надо установить драйвера с диска. Если у вас виндовс 7 или старше, следующий абзац можно пропустить.
Для Windows 8 и 8.1 есть небольшая загвоздка . Дело в том, что начиная с 8ки нельзя установить драйвер без цифровой подписи. Чтоб это сделать нужно перезагрузится в специальный режим, в котором установка драйвера будет разрешена. Вот пару инструкций по перезагрузке в этот режим: www.windxp.com.ru/win8/article_44.htm learn.sparkfun.com/tutori…-enforcement-on-windows-8 Если перезагрузиться в обычный режим, то драйвер будет блокироваться операционкой. Чтоб поработать с программатором придется перезагружатся в этот режим снова. Я использую ярлык на команду
C:\Windows\System32\shutdown.exe /r /o /f /t 00
коротая начинает перезагрузку с возможностью выбрать режим.
1. Устанавливаем драйвер из папки Driver_EZP2010v3_x86_x64.
2. В папке setup (или EZP2010 V3.0) находится программа. Установка не требуется, просто надо скачать ее на комп.
3. Запускаем программу EZP2010. Если внизу отображается ошибка «no programmer linked to computer» надо подключить программатор в другой USB порт и перезапустить прогу. У меня он сразу не хотел работать по USB3.
4. Жмем кнопку Ver и смотрим версию прошивки программатора. Находим папку firmware на диске. Если на диске версия новее — жмем кнопку Update и обновляем программатор. После обновления до 3.0 у меня программатор заработал на любом порту, включая USB3.
5. Устанавливаем слева параметры микросхемы. У меня 2 самодельных кодера на основе Атмеловской микросхемы, ее я и выбрал:
Type: 93 EEPROM
Manu: Atmel
Chip: AT93C56 (16 bit)
Оригинальный кодер перепрошивал с этиме же параметрами, все работает хорошо!
Все, с установкой закончили! Теперь будут нужны всего 4 команды. Load/Save — это загрузка и сохранения прошивки из файла в программу и обратно. Read — это чтение из подключенного чипа в программу. Prog — запись текущей прошивки в чип.
Если нужно скачать прошивку и сохранить на комп надо сделать Read а потом Save. Чтоб прошить микросхему прошивкой из файла надо слелать Load и Prog.
Кажется все! Если будут вопросы — пишите, помогу чем смогу
UPD1: добавил фотки переходника
Инструкция по работе с программатором EZP2010. Прошиваем как обычные BIOS, так и UEFI.
В данной инструкции мы рассмотрим установку драйвера на программатор и прошивку BIOS.
Кроме старых (Legacy) BIOS будет рассмотрена прошивка и современных — UEFI.
Для написания материала была взята материнская плата ASUS, размер капсулы которой составляет 8194 Кб. У других производителей этот размер может отличаться и редактировать файл BIOS придётся несколько иначе. К примеру, у многих плат ASRock размер файла составляет 8196 Кб и «отрезать» придётся уже 4 Кб. Всё зависит от ситуации, надо лишь правильно определить заголовок и убрать его.
В первой части рассматривается установка драйвера.
Во второй части рассматривается прошивка простой версии BIOS.
В третьей части рассматривается прошивка UEFI BIOS.
Часть 1. Установка драйвера
Подключить программатор к ПК. В диспетчере устройств появится «Неизвестное устройство».

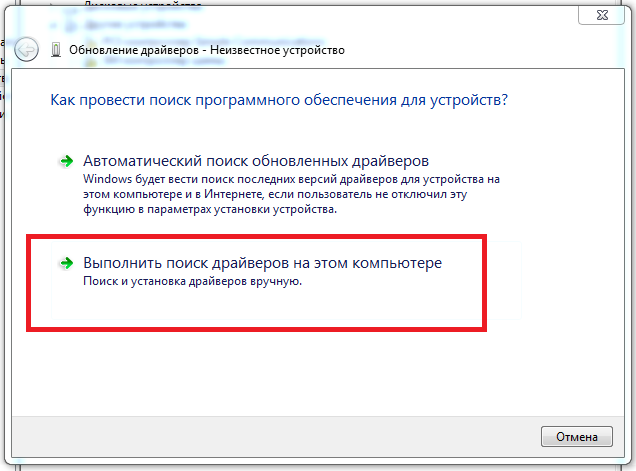

Нажать на этом устройстве правой кнопкой мыши и выбрать «Обновить драйверы». Выбрать вариант «Выполнить поиск драйверов на этом компьютере».

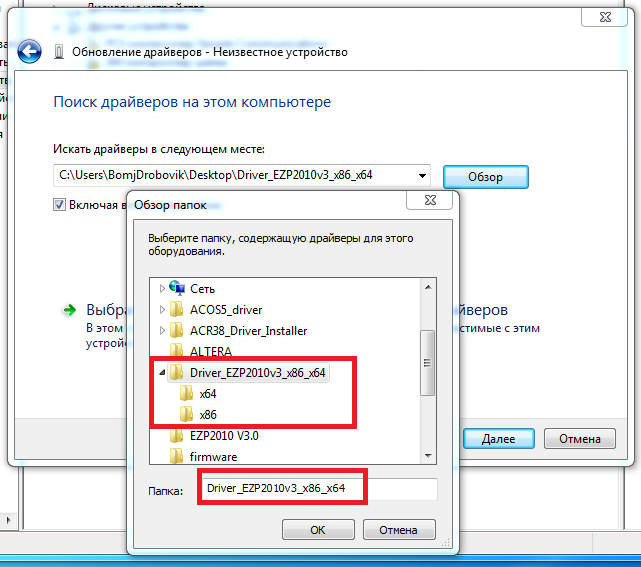

Указать путь к папке с драйвером.

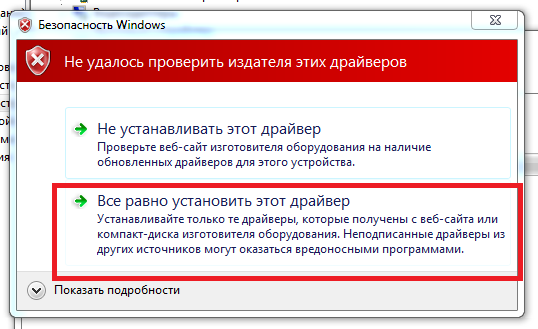

Согласиться с установкой драйвера.

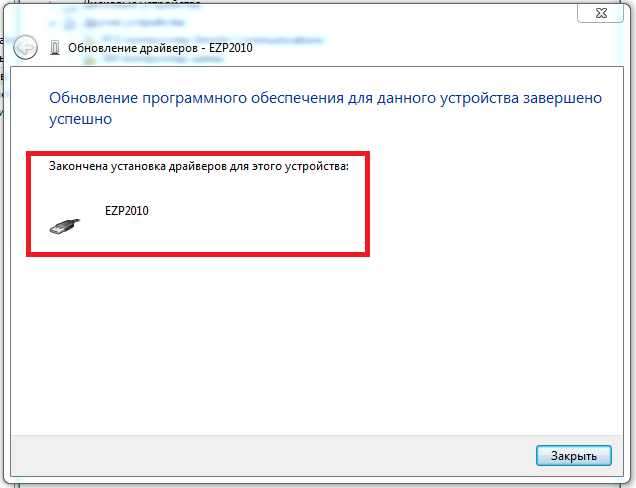

Если драйвер установился корректно, то появится окно следующего вида:

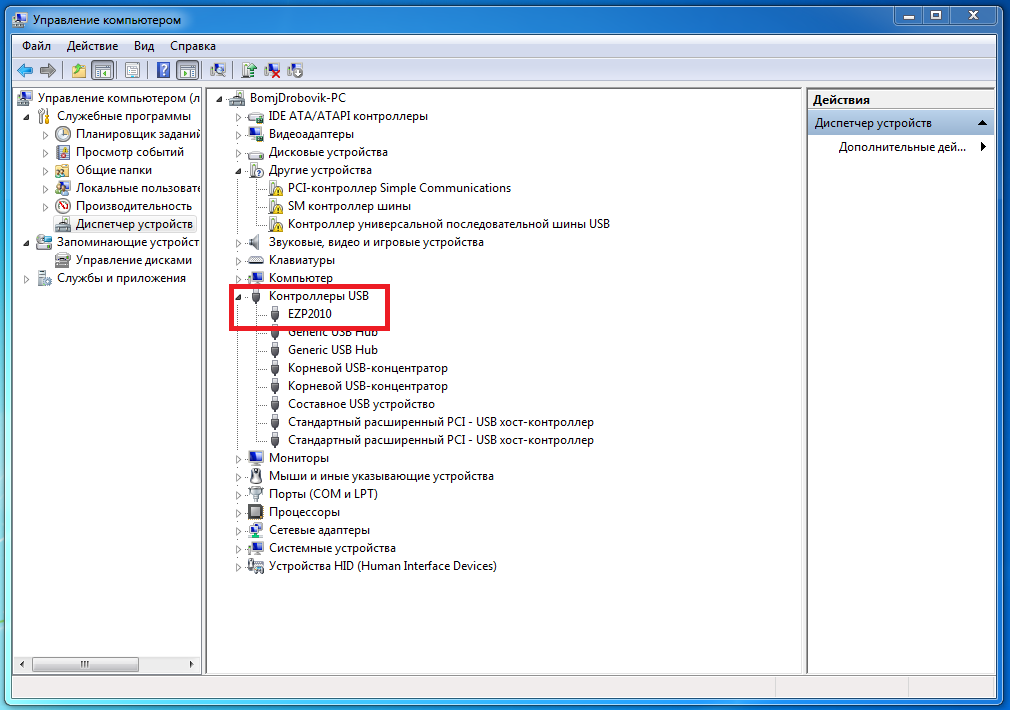

Проверить в диспетчере устройств корректность установки драйвера программатора.

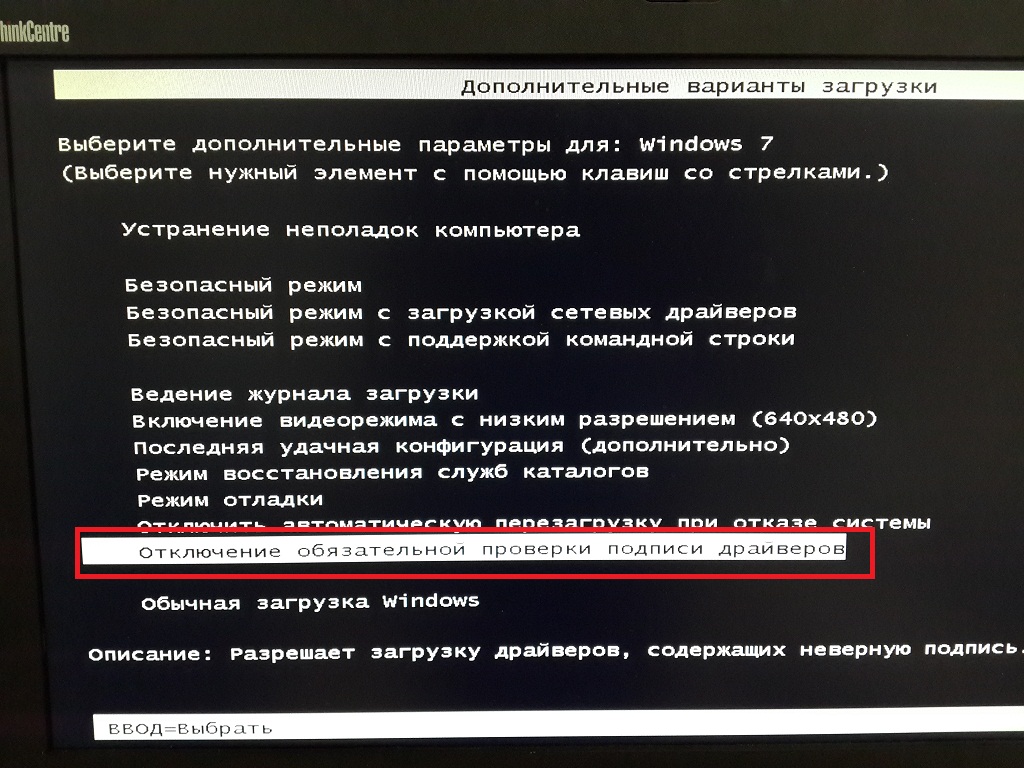

Если вы используете Windows 7 64-bit, то может возникнуть ошибка с проверкой подписи драйвера. В таком случае надо через диспетчер устройств удалить устройство EZP2010 с удалением драйвера и отключить программатор от ПК. Затем надо перезагрузить ПК и вызвать меню опций загрузки Windows, где выбрать вариант «Отключение обязательной проверки подписи драйверов». Когда ОС загрузится, выполнить все шаги по установке драйвера.
Часть 2. Прошивка обычных BIOS

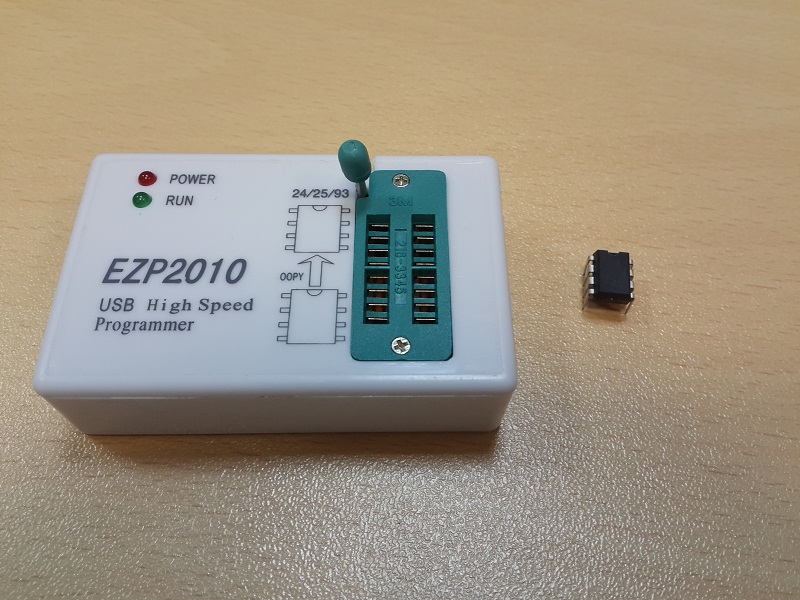

Изъять микросхему BIOS из материнской платы.

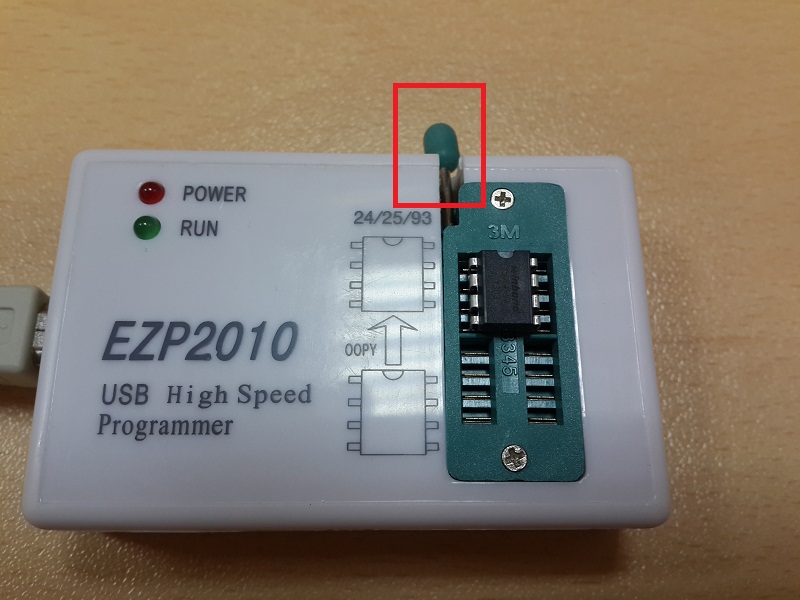

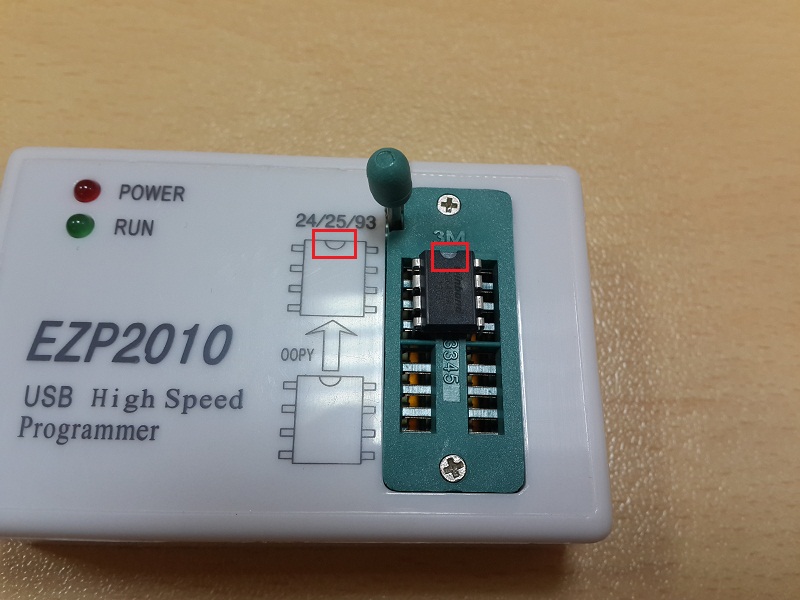

Установить рычаг на программаторе в вертикальное положение. Установить микросхему BIOS в разъёмы как на фото. Обязательно соблюдать положение ключа (на фото выделен красным).
Установить рычаг в горизонтальное положение.
Подключить программатор к ПК. Загорится красный светодиод.

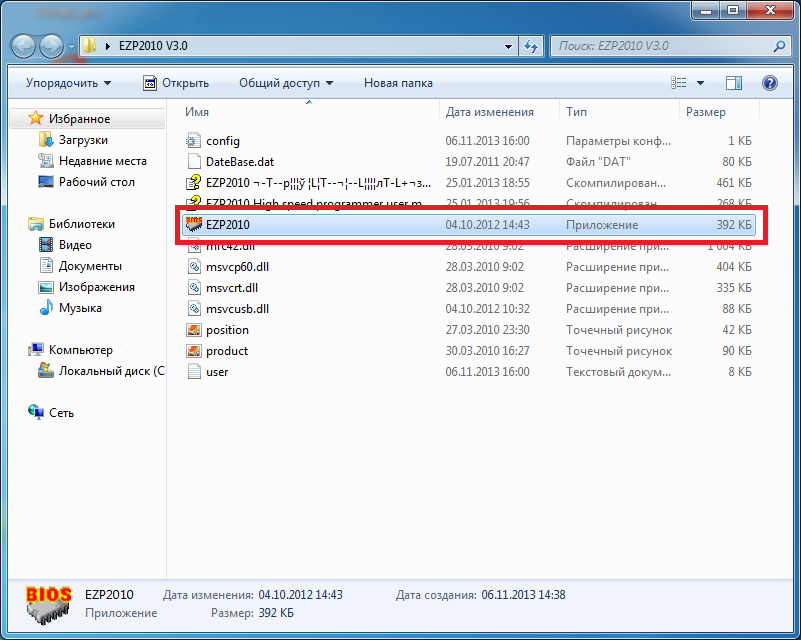

Запустить программу EZP2010.exe.

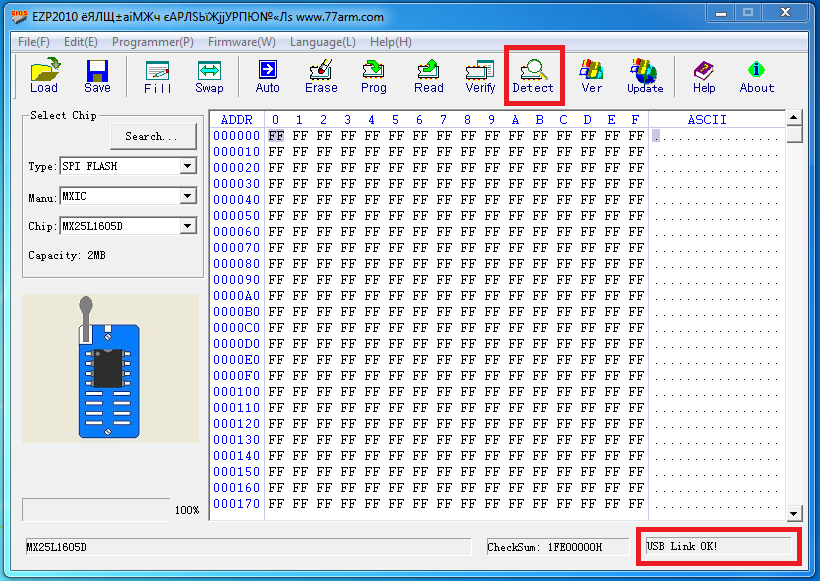

Если программатор найден программой, то в правом нижнем углу окна будет информация об этом – «USB Link OK!». Нажать кнопку «Detect».

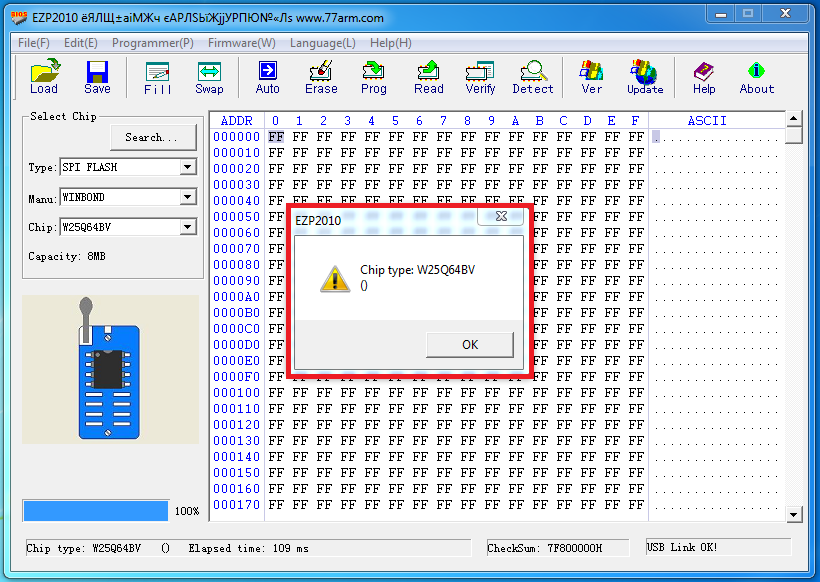

Если микросхема поддерживается, то будет определён её тип. Сразу же она будет выбрана в меню «Select Chip» и дополнительных действий не потребуется.

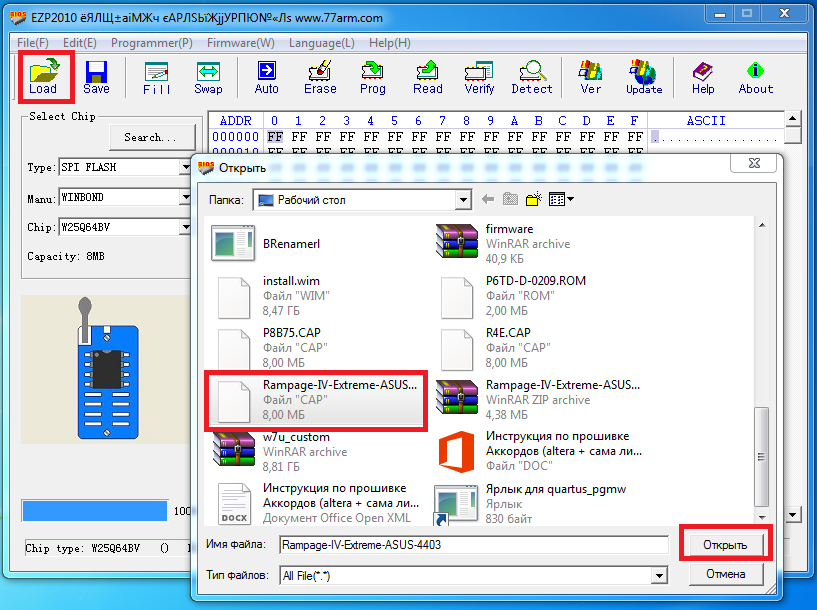

Нажать кнопку «Load», выбрать файл BIOS, нажать «Открыть».
Нажать кнопку «Auto», чтобы начать процесс прошивки. Процесс прошивки происходит в три этапа.

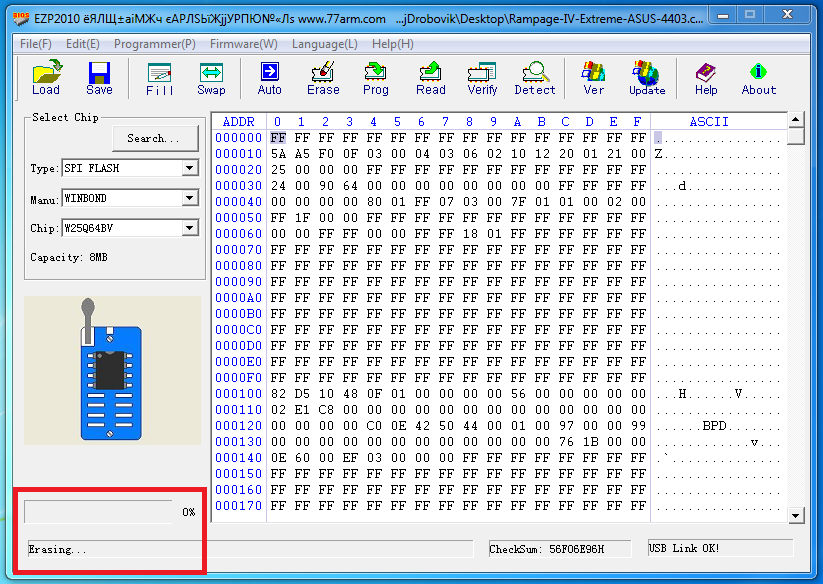

Очистка микросхемы. Процесс в «%» может не отображаться.
Запись микропрограммы в микросхему.
Проверка микросхемы.

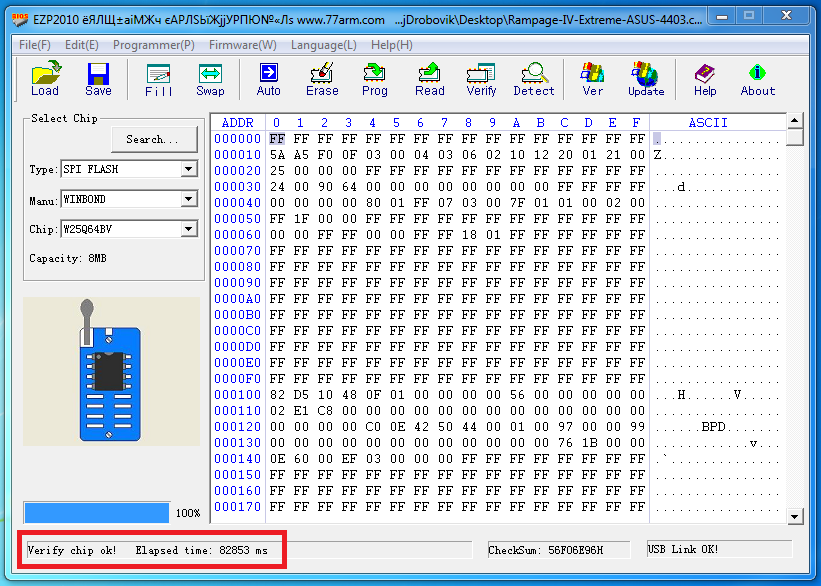

Если прошивка завершена успешно, то появится лог «Verify chip ok!» и время проведения прошивки. Можно изъять микросхему из программатора и устанавливать на материнскую плату.
Часть 3. Прошивка UEFI BIOS

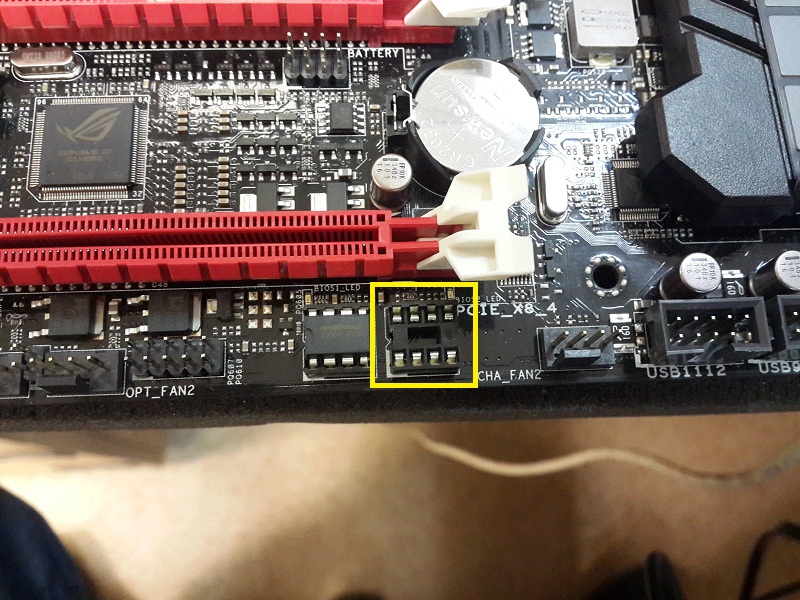

Изъять микросхему BIOS из материнской платы.
Установить рычаг на программаторе в вертикальное положение. Установить микросхему BIOS в разъёмы как на фото. Обязательно соблюдать положение ключа (на фото выделен красным).
Установить рычаг в горизонтальное положение.
Подключить программатор к ПК. Загорится красный светодиод.
Запустить программу EZP2010.exe.
Если программатор найден программой, то в правом нижнем углу окна будет информация об этом – «USB Link OK!». Нажать кнопку «Detect».
Если микросхема поддерживается, то будет определён её тип. Сразу же она будет выбрана в меню «Select Chip» и дополнительных действий не потребуется.
Нажать кнопку «Load», выбрать файл BIOS, нажать «Открыть».

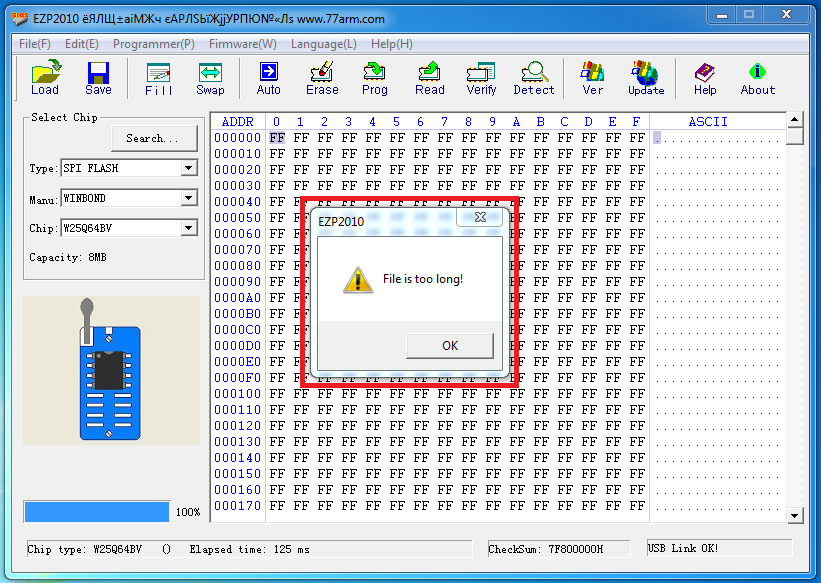

Появится окно «File is too long!». Нажать «OK».
После нажатия кнопки «OK» файл будет открыт, но если его прошить, то материнская плата не будет работать с прошитой микросхемой. Для примера, открытый файл .cap будет отображаться в разделе ASCII подобным образом:

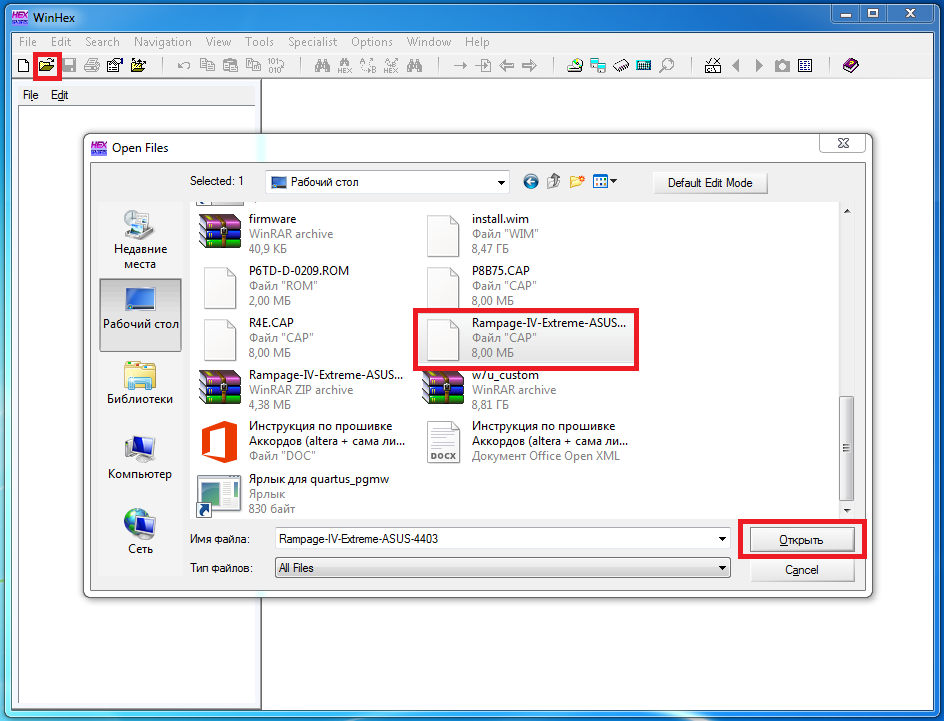

Для редактирования .cap файла (в примере его размер составляет 8194 Кб, а для корректной прошивки он должен быть 8192 Кб) необходим HEX-редактор. Рекомендуется использовать программу WinHex. Запустить программу, нажать «Open», выбрать файл bios.cap, нажать «Открыть». Сразу отметим, что в конкретно этом случае надо «отрезать» именно 2 Кб. Для файлов BIOS разных производителей этот размер может быть иным. Для примера, у ASRock надо «отрезать» 4 Кб.

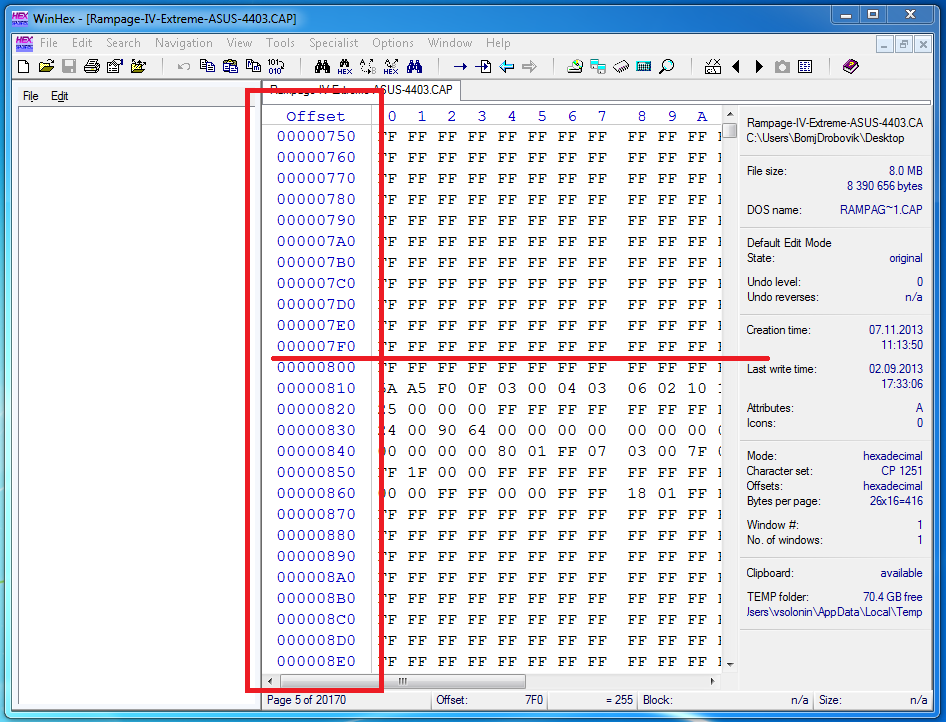

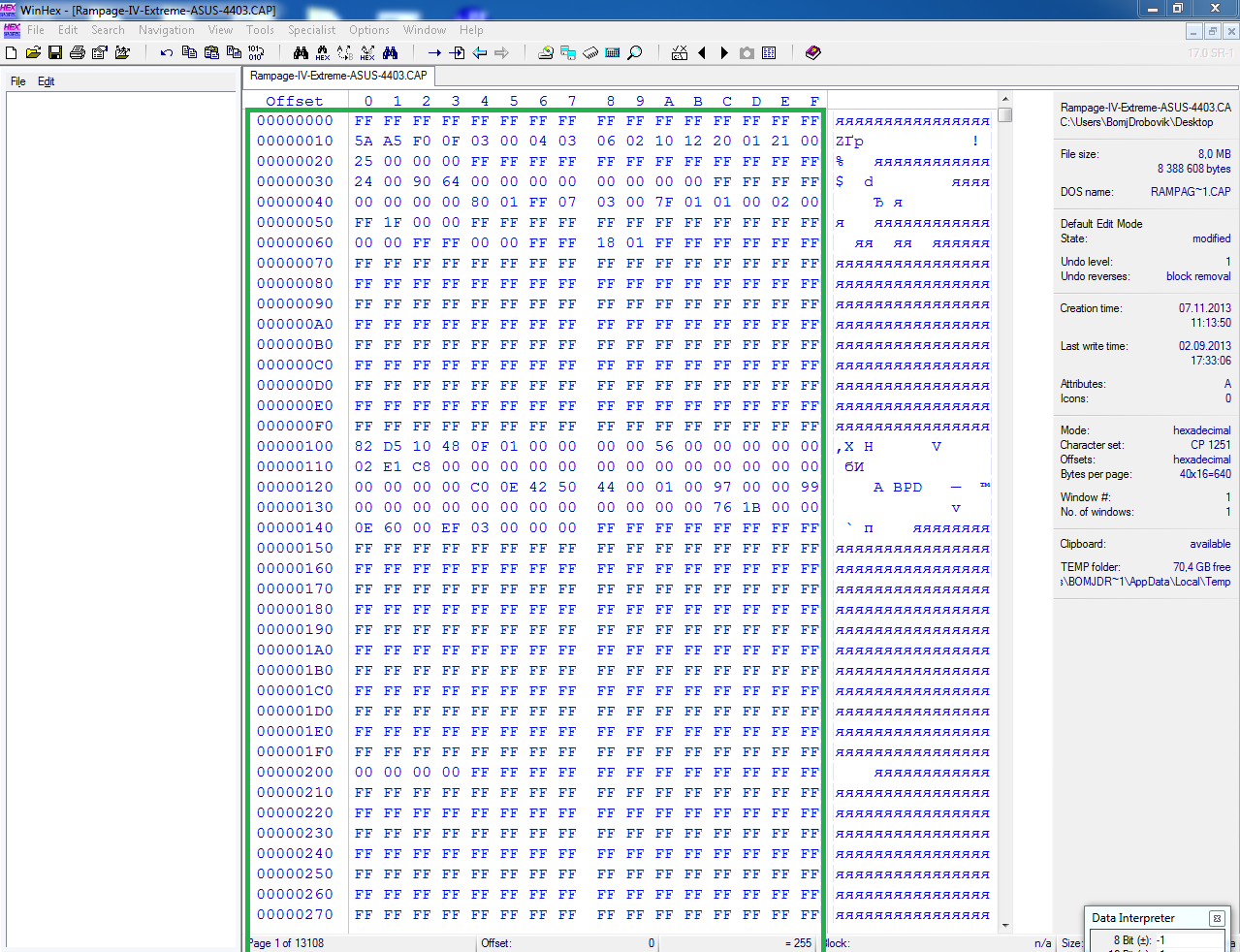

Откроется таблица значений. Найти в столбце «Offset» адрес 0х800.
Выделить все адреса, которые расположены выше адреса 0х800. Сам адрес 0х800 в выделение не включать (красным обозначены выделенные адреса, а зелёным те, которые выделять нельзя). Посмотреть значения адресов 0х800 и двух следующих за ним.
В выделение попадают абсолютно все адреса до 0х800. Когда они будут выделены, на клавиатуре нажать кнопку «Delete». Подтвердить удаление нажатием на «Yes».
Проверить, что теперь таблица в самом начале содержит значения адреса 0х800 и тех, что мы видели до удаления.

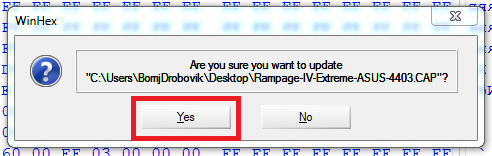

Сохранить файл bios.cap нажатием сочетания клавиш CTRL+S. Подтвердить сохранение нажатием на «Yes».
Перейти в программу EZP2010.exe и открыть сохранённый в HEX-редакторе файл bios.cap. Увидеть, что значения в поле ASCII изменились.

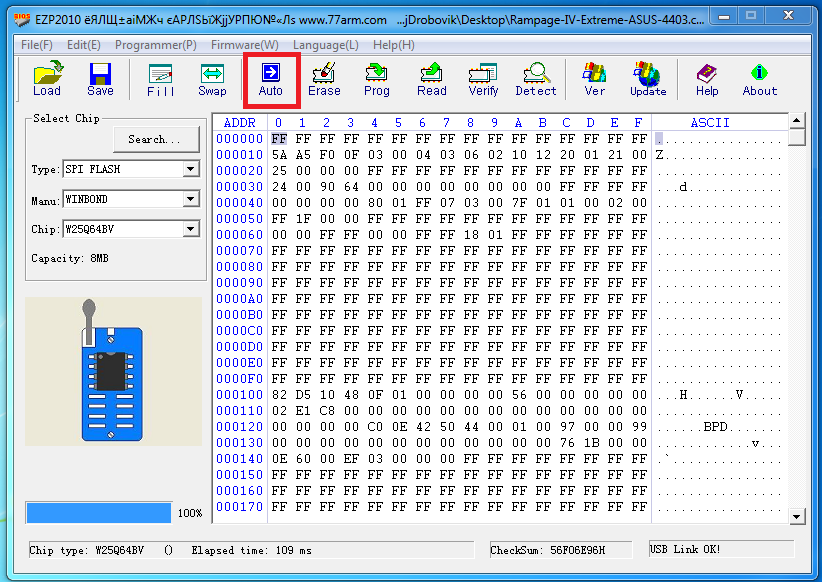

Нажать кнопку «Auto», чтобы начать процесс прошивки. Процесс прошивки происходит в три этапа.
Очистка микросхемы. Процесс в «%» может не отображаться.

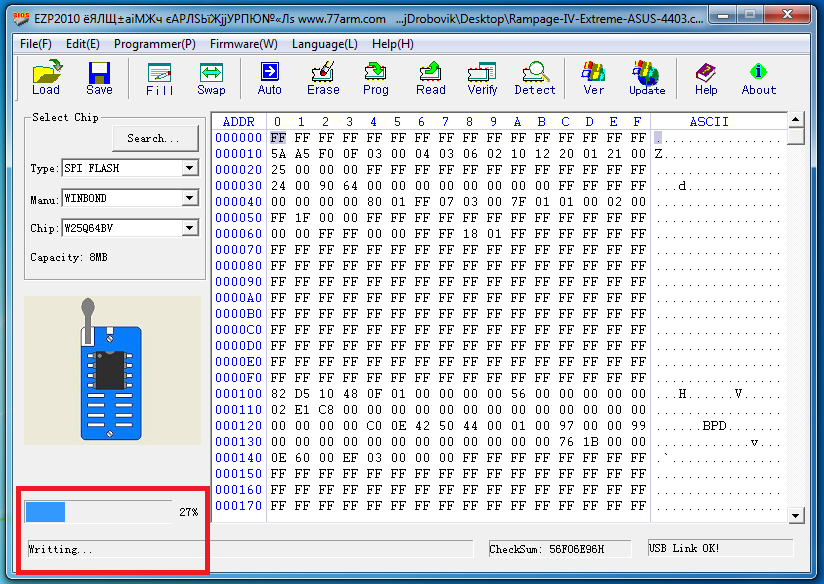

Запись микропрограммы в микросхему.

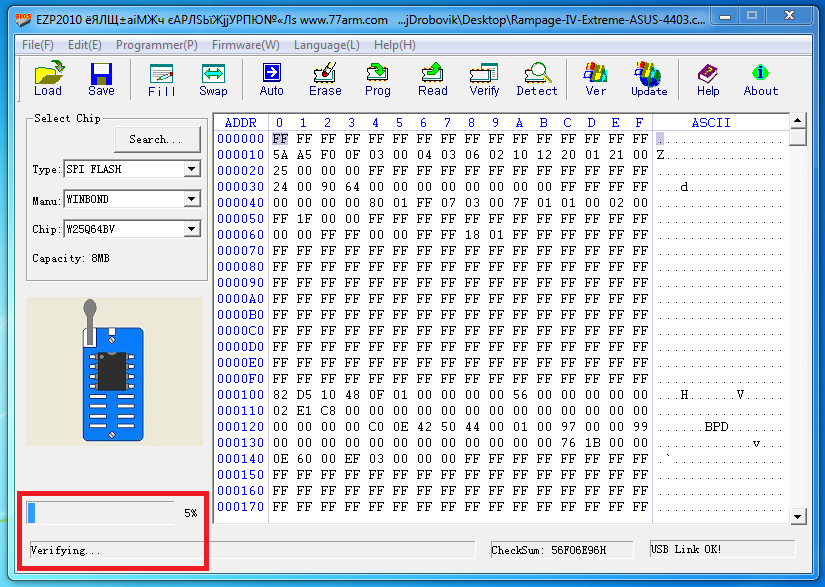

Проверка микросхемы.
Если прошивка завершена успешно, то появится лог «Verify chip ok!» и время проведения прошивки. Можно изъять микросхему из программатора и устанавливать на материнскую плату.
На этом, пожалуй, всё
Если возникли какие-либо вопросы, то можете задать их в нашем сообществе в социальной сети «ВКонтакте» — GreenTech Reviews.
В данной инструкции мы рассмотрим установку драйвера на программатор EZP2010 и прошивку BIOS.
Кроме старых (Legacy) BIOS будет рассмотрена прошивка и современных – UEFI.
Для написания материала была взята материнская плата ASUS, размер капсулы которой составляет 8194 Кб. У других производителей этот размер может отличаться и редактировать файл BIOS придётся несколько иначе. К примеру, у многих плат ASRock размер файла составляет 8196 Кб и “отрезать” придётся уже 4Кб. Всё зависит от ситуации, надо лишь правильно определить заголовок и убрать его.
В первой части рассматривается установка драйвера.
Во второй части рассматривается прошивка простой версии BIOS.
В третьей части рассматривается прошивка UEFI BIOS.
Часть 1. Установка драйвера
Подключить программатор к ПК. В диспетчере устройствпоявится «Неизвестное устройство».
Нажать на этом устройстве правой кнопкой мыши и выбрать«Обновить драйверы». Выбрать вариант «Выполнить поиск драйверов на этом компьютере».
Указать путь к папке с драйвером.
Согласиться с установкой драйвера.
Если драйвер установился корректно, то появится окно следующего вида:
Проверить в диспетчере устройств корректность установки драйвера программатора.
Если вы используете Windows 7 64-bit, то может возникнуть ошибка с проверкой подписи драйвера. В таком случае надо через диспетчер устройств удалить устройство EZP2010 с удалением драйвера и отключить программатор от ПК. Затем надо перезагрузить ПК и вызвать меню опций загрузкиWindows, где выбрать вариант «Отключение обязательной проверки подписи драйверов». Когда ОС загрузится, выполнить все шаги по установке драйвера.
Часть 2. Прошивка обычных BIOS
Изъять микросхему BIOS из материнской платы.
Установить рычаг на программаторе в вертикальное положение. Установить микросхему BIOS в разъёмы как на фото. Обязательно соблюдать положение ключа(на фото выделен красным).
Установить рычаг в горизонтальное положение.
Подключить программатор к ПК. Загорится красный светодиод.
Запустить программу EZP2010.exe.
Если программатор найден программой, то в правом нижнем углу окна будет информация об этом – «USB Link OK!». Нажать кнопку «Detect».
Если микросхема поддерживается, то будет определён её тип. Сразу же она будет выбрана в меню «Select Chip» и дополнительных действий не потребуется.
Нажать кнопку «Load», выбрать файл BIOS, нажать «Открыть».
Нажать кнопку «Auto», чтобы начать процесс прошивки. Процесс прошивки происходит в три этапа.
Очистка микросхемы. Процесс в «%» может не отображаться.
Запись микропрограммы в микросхему.
Проверка микросхемы.
Если прошивка завершена успешно, то появится лог «Verify chip ok!» и время проведения прошивки. Можно изъять микросхему из программатора и устанавливать на материнскую плату.
Часть 3. Прошивка UEFI BIOS
Изъять микросхему BIOS из материнской платы.
Установить рычаг на программаторе в вертикальное положение. Установить микросхему BIOS в разъёмы как на фото. Обязательно соблюдать положение ключа (на фото выделен красным).
Установить рычаг в горизонтальное положение.
Подключить программатор к ПК. Загорится красный светодиод.
Запустить программу EZP2010.exe.
Если программатор найден программой, то в правом нижнем углу окна будет информация об этом – «USB Link OK!». Нажать кнопку «Detect».
Если микросхема поддерживается, то будет определён её тип. Сразу же она будет выбрана в меню «Select Chip» и дополнительных действий не потребуется.
Нажать кнопку «Load», выбрать файл BIOS, нажать «Открыть».
Появится окно «File is too long!». Нажать «OK».
После нажатия кнопки «OK» файл будет открыт, но если его прошить, то материнская плата не будет работать с прошитой микросхемой. Для примера,открытый файл .cap будет отображаться в разделе ASCII подобным образом:
Для редактирования .cap файла (в примере его размер составляет 8194 Кб, а для корректной прошивки он должен быть 8192 Кб) необходим HEX-редактор.Рекомендуется использовать программу WinHex. Запустить программу, нажать«Open», выбрать файл bios.cap, нажать «Открыть». Сразу отметим, что в конкретно этом случае надо “отрезать” именно 2 Кб. Для файлов BIOS разных производителей этот размер может быть иным. Для примера, у ASRock надо “отрезать” 4 Кб.
Откроется таблица значений. Найти в столбце «Offset» адрес 0х800.
Выделить все адреса, которые расположены выше адреса 0х800. Сам адрес 0х800 в выделение не включать (красным обозначены выделенные адреса, а зелёным те,которые выделять нельзя). Посмотреть значения адресов 0х800 и двух следующих за ним.
В выделение попадают абсолютно все адреса до 0х800. Когда они будут выделены,на клавиатуре нажать кнопку «Delete». Подтвердить удаление нажатием на «Yes».
Проверить, что теперь таблица в самом начале содержит значения адреса 0х800 и тех, что мы видели до удаления.
Сохранить файл bios.cap нажатием сочетания клавиш CTRL+S. Подтвердить сохранение нажатием на «Yes».
Перейти в программу EZP2010.exe и открыть сохранённый в HEX-редакторе файлbios.cap. Увидеть, что значения в поле ASCII изменились.
Нажать кнопку «Auto», чтобы начать процесс прошивки. Процесс прошивки происходит в три этапа.
Очистка микросхемы. Процесс в «%» может не отображаться.
Запись микропрограммы в микросхему.
Проверка микросхемы.
Если прошивка завершена успешно, то появится лог «Verify chip ok!» и время проведения прошивки. Можно изъять микросхему из программатора и устанавливать на материнскую плату.
На этом, пожалуй, всё
Источник — http://greentechreviews.ru/
Программатор для микросхем памяти FLASH и EEPROM EZP2010. Поддерживает FLASH 25 серии, EEPROM 24, 25, 93 серии, и другие. Очень высокая скорость записи — до 12 Мб в секунду. Автоматически определяет необходимый чипу уровень напряжения, а так же тип и наименование микросхемы.
Способен программировать не только установленные в панель микросхемы, но и микросхемы на устройствах, без выпаивания. Это позволяет прошивать BOIS для материнских плат, видеокарт, телевизоров, дисплеев, игровых приставок, ресиверов, маршрутизаторов.
Поддерживает автоматическое копирование чипа без подключения к компьютеру, достаточно вставить в панель два чипа памяти — оригинал, и чип под запись.
В комплекте с программатором идет кабель и переходник под SMD чипы памяти.
Поддерживаемые микросхемы:
*******************25 SPI FLASH*************************
AMIC:A25L05P,A25L512,A25L010,A25L10P,A25L020,A25L20P,A25L040,A25L40P,A25L080, A25L80P, A25L016, A25L16P, A25L032
ATMEL:AT25F512,AT25F512A,AT25F512B,AT25F1024,AT25F1024A,AT25FS010,
AT25DF021, AT25F2048, AT25DF041A, AT25F4096, AT25FS040, AT26F004,
AT26DF081A, AT25DF161, AT26DF161, AT26DF161A, AT25DF321, AT25DF321A,
AT26DF321, AT25DF641
EON:EN25F05, EN25LF05, EN25P05, EN25D10, EN25F10, EN25LF10, EN25P10,
EN25D20, EN25F20, EN25LF20, EN25D40,EN25F40,EN25LF40,EN25D80,EN25F80,
EN25Q80,EN25T80, EN25B16, EN25B16T, EN25D16, EN25F16,EN25Q16,EN25T16,
EN25B32,EN25B32T, EN25F32, EN25P32, EN25Q32, EN25B64, EN25B64T, EN25F64,EN25P64,EN25Q64,EN25F128,EN25Q128
ES:ES25P10, ES25P20, ES25M40, ES25M40A,ES25P40,ES25M80,ES25M80A,ES25P80,
ES25M16, ES25M16A, ES25P16, ES25P32
ESMT:F25L004A,F25L04UA,F25L008A,F25L08PA,F25L016A,F25L16PA,F25L32PA,F25L32QA
MXIC:MX25L512,MX25V512,MX25L1005,MX25L2005,MX25L4005A,MX25V4005,MX25L8005, MX25V8005, MX25L1605D,MX25L1635D,MX25L3205D,MX25L3225D,MX25L3235D,MX25L3237D, MX25L6405D, MX25L12805D
NEXFLASH:NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32
PMC:PM25LV512A, PM25LV010A, PM25LV020, PM25LV040, PM25LV080B,PM25LV016B
SAIFUN:SA25F005, SA25F010, SA25F020,SA25F040,SA25F080, SA25F160,SA25F320
SPANSION:S25FL004A,S25FL008A,S25FL016A,S25FL032A,S25FL064A,S25FL128A,S25FL128P
SST:SST25VF512, SST25VF512A, SST25VF010, SST25VF010A,SST25VF020,SST25VF020A, SST25VF040, SST25VF040A, SST25VF040B, SST25VF080B, SST25VF016B,SST25VF032B, SST25VF064C
ST:M25P05A, M25P10A, M25PE10,M25P20,M25PE20, M25P40, M25PE40, M25P80,M25PE80, M25PX80, M25P16, M25PE16,M25PX16,M25P32,M25PX32, M25P64, M25PX64, M25P128
WINBOND:W25P10, W25X10,W25X10A,W25X10AL, W25X10L, W25P20,W25X20,W25X20A,W25X20AL, W25X20L, W25P40, W25X40,W25X40A, W25X40AL, W25X40L,W25P80,W25X80,W25X80A, W25X80AL, W25X80L, W25P16,W25X16, W25P32, W25X32, W25X64,W25Q64BV,W25Q128BV
MSHINE:MS25X80,MS25X40,MS25X64,MS25X32,MS25X16,MS25X128,MS25X10,MS25X05,MS25X20
GIGADEVICE:GD25T80,GD25Q80,GD25Q32,GD25Q64,GD25Q128,GD25Q512,GD25Q16,GD25Q20,
GD25Q10,GD25F80,GD25F40,GD25D80,GD25D40
***********************24 EEPROM*************************
ATMEL:AT24C01, AT24C01A, AT24C01B, AT24C02, AT24C02A, AT24C02B, AT24C04, AT24C04A, AT24C04B, AT24C08, AT24C08A, AT24C08B, AT24C16, AT24C16A, AT24C16B, AT24C32, AT24C32A, AT24C32B, AT24C64, AT24C64A, AT24C64B, AT24C128, AT24C128A, AT24C128B, AT24C256, AT24C256A, AT24C256B, AT24C512, AT24C512A, AT24C512B, AT24C1024, AT24C1024A, AT24C1024B
CATALYST:CAT24C01, CAT24WC01,CAT24C02,CAT24WC02,CAT24C04, CAT24WC04,CAT24C08, CAT24WC08, CAT24C16, CAT24WC16, CAT24C32, CAT24WC32, CAT24C64, CAT24WC64,CAT24C128, CAT24WC128, CAT24C256, CAT24WC256, CAT24C512, CAT24WC512,CAT24C1024, CAT24WC1024
COMMON:24C00 3V, 24C00 5V, 24C01 3V, 24C01 5V, 24C02 3V, 24C02 5V,24C04 3V,24C04 5V, 24C08 3V, 24C08 5V, 24C16 3V, 24C16 5V, 24C32 3V, 24C32 5V, 24C64 3V,24C64 5V, 24C128 3V, 24C128 5V, 24C256 3V, 24C256 5V, 24C512 3V, 24C512 5V, 24C1024 3V,24C1024 5V
FAIRCHILD:FM24C01L, FM24C02L, FM24C03L, FM24C04L, FM24C05L, FM24C08L, FM24C09L, FM24C16L, FM24C17L, FM24C32L, FM24C64L, FM24C128L, FM24C256L, FM24C512L, FM24C1024L
HOLTEK:HT24C01, HT24LC01, HT24C02, HT24LC02, HT24C04, HT24LC04,HT24C08,HT24LC08, HT24C16, HT24LC16, HT24C32, HT24LC32, HT24C64, HT24LC64, HT24C128, HT24LC128, HT24C256, HT24LC256, HT24C512, HT24C1024
ISSI:IS24C01, IS24C02, IS24C04, IS24C08, IS24C16, IS24C32, IS24C64, IS24C128, IS24C256, IS24C512, IS24C1024
MICROCHIP:24AA00, 24C00, 24LC00, 24AA01, 24AA014, 24C01C, 24LC014, 24LC01B, 24AA02,24LC02B,24AA024,24AA025,24AA04,24C02C, 24LC024,24LC025,24LC04B,24AA08,
24LC08B, 24AA16, 24LC16B, 24AA32, 24LC32, 24AA64,24FC64,24LC64, 24AA128,24FC128, 24LC128, 24AA256, 24FC256, 24LC256, 24AA512, 24FC512,24LC512, 24AA1024
NSC:NSC24C02, NSC24C02L, NSC24C64
RAMTRON:FM24C04A, FM24CL04, FM24C16A, FM24CL16, FM24C64, FM24CL64, FM24C256, FM24CL256, FM24C512
ROHM:BR24C01, BR24L01, BR24C02, BR24L02, BR24C04, BR24L04, BR24C08, BR24L08, BR24C16, BR24L16, BR24C32, BR24L32, BR24C64, BR24L64
ST:ST24C01, ST24C02, ST24C04, ST24C08, ST24C16, ST24C32, ST24C64
XICOR:X24C01, X24C02, X24C04, X24C08, X24C16
***********************93 EEPROM*************************
AKM:AK93C45AV, AK93C55AV, AK93C65AV, AK93C75AV
ATC:ATC93C46, ATC93LC46(16bit), ATC93LC46(16bit)-SOP8, ATC93LC46(8bit),ATC93LC46(8bit)-SOP8, ATC93C56, ATC93LC56(16bit), ATC93LC56(16bit)-SOP8, ATC93LC56(8bit), ATC93LC56(8bit)-SOP8, ATC93C66, ATC93LC66(16bit), ATC93LC66(16bit)-SOP8, ATC93LC66(8bit), ATC93LC66(8bit)-SOP8
ATMEL:AT93C46(16bit), AT93C46(16bit)-SOP8, AT93C46(8bit), AT93C46(8bit)-SOP8, AT93C46A, AT93C56(16bit), AT93C56(16bit)-SOP8, AT93C56(8bit), AT93C56(8bit)-SOP8, AT93C57(16bit), AT93C57(16bit)-SOP8, AT93C57(8bit), AT93C57(8bit)-SOP8, AT93C66(16bit), AT93C66(16bit)-SOP8, AT93C66(8bit), AT93C66(8bit)-SOP8, AT93C86(16bit), AT93C86(16bit)-SOP8, AT93C86(8bit), AT93C86(8bit)-SOP8
CATALYST:CAT93C46(16bit), CAT93C46(8bit), CAT93C46A, CAT93C46I, CAT93C56(16bit), CAT93C56(8bit), CAT93C56A, CAT93C57(16bit), CAT93C57(16bit)-SOP8, CAT93C66(16bit), CAT93C66(8bit), CAT93C66A, CAT93C86(16bit), CAT93C86(8bit)
COMMON:93C46(16bit), 93C46(8bit), 93C56(16bit),93C56(8bit),93C66(16bit),93C66(8bit), 93C86(16bit), 93C86(8bit)
EXEL:XL93C06, XL93C46, XL93CS46, XL93LC46, XL93C56, XL93LC56, XL93C66, XL93LC66
FAIRCHILD:FM93C06AM8(16bit), FM93C06AM8(8bit), FM93C06M8, FM93C06N, FM93C46AM8(16bit), FM93C46AM8(8bit), FM93C46AN(16bit), FM93C46AN(8bit), FM93CS46(16bit), FM93C56AN(16bit), FM93C56AN(8bit), FM93CS56(16bit), FM93C66AM8(16bit), FM93C66AM8(8bit), FM93C66AN(16bit), FM93C66AN(8bit), FM93C66B, FM93C66M8(16bit), FM93C66MT8(16bit), FM93C66N(16bit), FM93CS66(16bit), FM93C86AM8(16bit), FM93C86AM8(8bit), FM93C86AN(16bit), FM93C86AN(8bit)
HOLTEK:HT93LC46A(16bit), HT93LC46A(8bit), HT93LC56A(16bit), HT93LC56A(8bit), HT93LC66A(16bit), HT93LC66A(8bit)
ICT:ICT93C46(16bit), ICT93C46(8bit), ICT93C56(16bit), ICT93C56(8bit), ICT93C66(16bit), ICT93C66(8bit)
ISSI:IS93C46(16bit), IS93C56(16bit), IS93C66(16bit)
MICROCHIP:93C06(16bit), 93C06(16bit)-SOP8, 93AA46(16bit), 93AA46(8bit), 93AA46(8bit)-SOP8, 93C46(16bit), 93C46(16bit)-SOP8, 93C46A, 93C46B, 93LC46(16bit), 93LC46(16bit)-SOP8, 93LC46(8bit), 93LC46(8bit)-SOP8, 93LC46A, 93LC46B, 93LC46B-SOP8, 93AA56(16bit), 93AA56(8bit), 93AA56(8bit)-SOP8, 93C56(16bit), 93C56(16bit)-SOP8, 93C56(8bit), 93C56(8bit)-SOP8, 93C56A, 93C56A-SOP8, 93C56B, 93C56B-SOP8, 93LC56(16bit), 93LC56(16bit)-SOP8, 93LC56(8bit), 93LC56(8bit)-SOP8, 93LC56A, 93LC56B, 93LC56B-SOP8, 93AA66(16bit), 93AA66(8bit), 93AA66(8bit)-SOP8, 93C66(16bit), 93C66(16bit)-SOP8, 93C66(8bit), 93C66(8bit)-SOP8, 93C66A, 93C66A-SOP8, 93C66B, 93C66B-SOP8, 93LC66(16bit), 93LC66(16bit)-SOP8, 93LC66(8bit), 93LC66(8bit)-SOP8, 93LC66A, 93LC66B, 93LC66B-SOP8, 93AA76(16bit), 93AA76(8bit), 93C76(16bit), 93C76(8bit), 93LC76(16bit), 93LC76(8bit), 93LC76A, 93LC76B, 93AA86(16bit), 93AA86(8bit), 93C86(16bit), 93C86(8bit), 93LC86(16bit), 93LC86(8bit), 93LC86A, 93LC86B
NSC:NSC93C06, NSC93C06-SOP8, NSC93CS06, NSC93C46, NSC93CS46, NSC93C56, NSC93CS56, NSC93S56, NSC93C66, NSC93CS66, NSC93C86
ROHM:BR93LC46, BR93LC46RF, BR93LC56, BR93LC56RF, BR93LC66, BR93LC66RF
ST:ST93C06, M93S46, M93S46-SOP8, M93S46-T8, M93S46R, M93S46R-SOP8, M93S46W, M93S46W-SOP8, ST93C46, M93S56, M93S56-SOP8, M93S56R, M93S56R-SOP8, M93S56W, M93S56W-SOP8, ST93C56, M93S66, M93S66-SOP8, M93S66R, M93S66R-SOP8, M93S66W, M93S66W-SOP8, ST93C66
Описание
EZP2010 USB программатор SPI Flash памяти 24/25/93 серии и микросхем BIOS.
Полный список поддерживаемых микросхем: нажмите «Ctrl+F» для поиска по списку.
*25 SPI FLASH*
AMIC:A25L05P, A25L512, A25L010, A25L10P, A25L020, A25L20P, A25L040, A25L40P, A25L080, A25L80P, A25L016, A25L16P, A25L032
ATMEL:AT25F512, AT25F512A, AT25F512B, AT25F1024, AT25F1024A, AT25FS010, AT25DF021, AT25F2048, AT25DF041A, AT25F4096, AT25FS040, AT26F004, AT26DF081A, AT25DF161, AT26DF161, AT26DF161A, AT25DF321, AT25DF321A, AT26DF321, AT25DF641
EON:EN25F05, EN25LF05, EN25P05, EN25D10, EN25F10, EN25LF10, EN25P10, EN25D20, EN25F20, EN25LF20, EN25D40, EN25F40, EN25LF40, EN25D80, EN25F80, EN25Q80, EN25T80, EN25B16, EN25B16T, EN25D16, EN25F16, EN25Q16, EN25T16, EN25B32, EN25B32T, EN25F32, EN25P32, EN25Q32, EN25B64, EN25B64T, EN25F64, EN25P64, EN25Q64, EN25F128, EN25Q128
ES:ES25P10, ES25P20, ES25M40, ES25M40A, ES25P40, ES25M80, ES25M80A, ES25P80, ES25M16, ES25M16A, ES25P16, ES25P32
ESMT:F25L004A, F25L04UA, F25L008A, F25L08PA, F25L016A, F25L16PA, F25L32PA, F25L32QA
MXIC:MX25L512, MX25V512, MX25L1005, MX25L2005, MX25L4005A, MX25V4005, MX25L8005, MX25V8005, MX25L1605D, MX25L1635D, MX25L3205D, MX25L3225D, MX25L3235D, MX25L3237D, MX25L6405D, MX25L12805D
NEXFLASH:NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32
PMC:PM25LV512A, PM25LV010A, PM25LV020, PM25LV040, PM25LV080B, PM25LV016B
SAIFUN:SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320
SPANSION:S25FL004A, S25FL008A, S25FL016A, S25FL032A, S25FL064A
SST:SST25VF512, SST25VF512A, SST25VF010, SST25VF010A, SST25VF020, SST25VF020A, SST25VF040, SST25VF040A, SST25VF040B, SST25VF080B, SST25VF016B, SST25VF032B, SST25VF064C
ST:M25P05A, M25P10A, M25PE10, M25P20, M25PE20, M25P40, M25PE40, M25P80, M25PE80, M25PX80, M25P16, M25PE16, M25PX16, M25P32, M25PX32, M25P64, M25PX64, M25P128
WINBOND:W25P10, W25X10, W25X10A, W25X10AL, W25X10L, W25P20, W25X20, W25X20A, W25X20AL, W25X20L, W25P40, W25X40, W25X40A, W25X40AL, W25X40L, W25P80, W25X80, W25X80A, W25X80AL, W25X80L, W25P16, W25X16, W25P32, W25X32, W25X64
*24 EEPROM*
ATMEL:AT24C01, AT24C01A, AT24C01B, AT24C02, AT24C02A, AT24C02B, AT24C04, AT24C04A, AT24C04B, AT24C08, AT24C08A, AT24C08B, AT24C16, AT24C16A, AT24C16B, AT24C32, AT24C32A, AT24C32B, AT24C64, AT24C64A, AT24C64B, AT24C128, AT24C128A, AT24C128B, AT24C256, AT24C256A, AT24C256B, AT24C512, AT24C512A, AT24C512B, AT24C1024, AT24C1024A, AT24C1024B
CATALYST:CAT24C01, CAT24WC01, CAT24C02, CAT24WC02, CAT24C04, CAT24WC04, CAT24C08, CAT24WC08, CAT24C16, CAT24WC16, CAT24C32, CAT24WC32, CAT24C64, CAT24WC64, CAT24C128, CAT24WC128, CAT24C256, CAT24WC256, CAT24C512, CAT24WC512, CAT24C1024, CAT24WC1024
COMMON:24C00 3V, 24C00 5V, 24C01 3V, 24C01 5V, 24C02 3V, 24C02 5V, 24C04 3V, 24C04 5V, 24C08 3V, 24C08 5V, 24C16 3V, 24C16 5V, 24C32 3V, 24C32 5V, 24C64 3V, 24C64 5V, 24C128 3V, 24C128 5V, 24C256 3V, 24C256 5V, 24C512 3V, 24C512 5V, 24C1024 3V, 24C1024 5V
FAIRCHILD:FM24C01L, FM24C02L, FM24C03L, FM24C04L, FM24C05L, FM24C08L, FM24C09L, FM24C16L, FM24C17L, FM24C32L, FM24C64L, FM24C128L, FM24C256L, FM24C512L, FM24C1024L
HOLTEK:HT24C01, HT24LC01, HT24C02, HT24LC02, HT24C04, HT24LC04, HT24C08, HT24LC08, HT24C16, HT24LC16, HT24C32, HT24LC32, HT24C64, HT24LC64, HT24C128, HT24LC128, HT24C256, HT24LC256, HT24C512, HT24C1024
ISSI:IS24C01, IS24C02, IS24C04, IS24C08, IS24C16, IS24C32, IS24C64, IS24C128, IS24C256, IS24C512, IS24C1024
MICROCHIP:24AA00, 24C00, 24LC00, 24AA01, 24AA014, 24C01C, 24LC014, 24LC01B, 24AA02, 24LC02B, 24AA024, 24AA025, 24AA04, 24C02C, 24LC024, 24LC025, 24LC04B, 24AA08, 24LC08B, 24AA16, 24LC16B, 24AA32, 24LC32, 24AA64, 24FC64, 24LC64, 24AA128, 24FC128, 24LC128, 24AA256, 24FC256, 24LC256, 24AA512, 24FC512, 24LC512, 24AA1024
NSC:NSC24C02, NSC24C02L, NSC24C64
RAMTRON:FM24C04A, FM24CL04, FM24C16A, FM24CL16, FM24C64, FM24CL64, FM24C256, FM24CL256, FM24C512
ROHM:BR24C01, BR24L01, BR24C02, BR24L02, BR24C04, BR24L04, BR24C08, BR24L08, BR24C16, BR24L16, BR24C32, BR24L32, BR24C64, BR24L64
ST:ST24C01, ST24C02, ST24C04, ST24C08, ST24C16, ST24C32, ST24C64
XICOR:X24C01, X24C02, X24C04, X24C08, X24C16
*93 EEPROM*
AKM:AK93C45AV, AK93C55AV, AK93C65AV, AK93C75AV
ATC:ATC93C46, ATC93LC46(16bit), ATC93LC46(16bit)-SOP8, ATC93LC46(8bit), ATC93LC46(8bit)-SOP8, ATC93C56, ATC93LC56(16bit), ATC93LC56(16bit)-SOP8, ATC93LC56(8bit), ATC93LC56(8bit)-SOP8, ATC93C66, ATC93LC66(16bit), ATC93LC66(16bit)-SOP8, ATC93LC66(8bit), ATC93LC66(8bit)-SOP8
ATMEL:AT93C46(16bit), AT93C46(16bit)-SOP8, AT93C46(8bit), AT93C46(8bit)-SOP8, AT93C46A, AT93C56(16bit), AT93C56(16bit)-SOP8, AT93C56(8bit), AT93C56(8bit)-SOP8, AT93C57(16bit), AT93C57(16bit)-SOP8, AT93C57(8bit), AT93C57(8bit)-SOP8, AT93C66(16bit), AT93C66(16bit)-SOP8, AT93C66(8bit), AT93C66(8bit)-SOP8, AT93C86(16bit), AT93C86(16bit)-SOP8, AT93C86(8bit), AT93C86(8bit)-SOP8
CATALYST:CAT93C46(16bit), CAT93C46(8bit), CAT93C46A, CAT93C46I, CAT93C56(16bit), CAT93C56(8bit), CAT93C56A, CAT93C57(16bit), CAT93C57(16bit)-SOP8, CAT93C66(16bit), CAT93C66(8bit), CAT93C66A, CAT93C86(16bit), CAT93C86(8bit)
COMMON:93C46(16bit), 93C46(8bit), 93C56(16bit), 93C56(8bit), 93C66(16bit), 93C66(8bit), 93C86(16bit), 93C86(8bit)
EXEL:XL93C06, XL93C46, XL93CS46, XL93LC46, XL93C56, XL93LC56, XL93C66, XL93LC66
FAIRCHILD:FM93C06AM8(16bit), FM93C06AM8(8bit), FM93C06M8, FM93C06N, FM93C46AM8(16bit), FM93C46AM8(8bit), FM93C46AN(16bit), FM93C46AN(8bit), FM93CS46(16bit), FM93C56AN(16bit), FM93C56AN(8bit), FM93CS56(16bit), FM93C66AM8(16bit), FM93C66AM8(8bit), FM93C66AN(16bit), FM93C66AN(8bit), FM93C66B, FM93C66M8(16bit), FM93C66MT8(16bit), FM93C66N(16bit), FM93CS66(16bit), FM93C86AM8(16bit), FM93C86AM8(8bit), FM93C86AN(16bit), FM93C86AN(8bit)
HOLTEK:HT93LC46A(16bit), HT93LC46A(8bit), HT93LC56A(16bit), HT93LC56A(8bit), HT93LC66A(16bit), HT93LC66A(8bit)
ICT:ICT93C46(16bit), ICT93C46(8bit), ICT93C56(16bit), ICT93C56(8bit), ICT93C66(16bit), ICT93C66(8bit)
ISSI:IS93C46(16bit), IS93C56(16bit), IS93C66(16bit)
MICROCHIP:93C06(16bit), 93C06(16bit)-SOP8, 93AA46(16bit), 93AA46(8bit), 93AA46(8bit)-SOP8, 93C46(16bit), 93C46(16bit)-SOP8, 93C46A, 93C46B, 93LC46(16bit), 93LC46(16bit)-SOP8, 93LC46(8bit), 93LC46(8bit)-SOP8, 93LC46A, 93LC46B, 93LC46B-SOP8, 93AA56(16bit), 93AA56(8bit), 93AA56(8bit)-SOP8, 93C56(16bit), 93C56(16bit)-SOP8, 93C56(8bit), 93C56(8bit)-SOP8, 93C56A, 93C56A-SOP8, 93C56B, 93C56B-SOP8, 93LC56(16bit), 93LC56(16bit)-SOP8, 93LC56(8bit), 93LC56(8bit)-SOP8, 93LC56A, 93LC56B, 93LC56B-SOP8, 93AA66(16bit), 93AA66(8bit), 93AA66(8bit)-SOP8, 93C66(16bit), 93C66(16bit)-SOP8, 93C66(8bit), 93C66(8bit)-SOP8, 93C66A, 93C66A-SOP8, 93C66B, 93C66B-SOP8, 93LC66(16bit), 93LC66(16bit)-SOP8, 93LC66(8bit), 93LC66(8bit)-SOP8, 93LC66A, 93LC66B, 93LC66B-SOP8, 93AA76(16bit), 93AA76(8bit), 93C76(16bit), 93C76(8bit), 93LC76(16bit), 93LC76(8bit), 93LC76A, 93LC76B, 93AA86(16bit), 93AA86(8bit), 93C86(16bit), 93C86(8bit), 93LC86(16bit), 93LC86(8bit), 93LC86A, 93LC86B
NSC:NSC93C06, NSC93C06-SOP8, NSC93CS06, NSC93C46, NSC93CS46, NSC93C56, NSC93CS56, NSC93S56, NSC93C66, NSC93CS66, NSC93C86
ROHM:BR93LC46, BR93LC46RF, BR93LC56, BR93LC56RF, BR93LC66, BR93LC66RF
ST:ST93C06, M93S46, M93S46-SOP8, M93S46-T8, M93S46R, M93S46R-SOP8, M93S46W, M93S46W-SOP8, ST93C46, M93S56, M93S56-SOP8, M93S56R, M93S56R-SOP8, M93S56W, M93S56W-SOP8, ST93C56, M93S66, M93S66-SOP8, M93S66R, M93S66R-SOP8, M93S66W, M93S66W-SOP8, ST93C66
*25 EEPROM*
ATMEL:AT25010, AT25020, AT25040, AT25080, AT25160, AT25320, AT25640, AT25128, AT25256, AT25512
CATALYST:CAT25C01, CAT25C01P, CAT25C01S, CAT25C01U, CAT25C02P, CAT25C02S, CAT25C02U, CAT25C03P, CAT25C03S, CAT25C03U, CAT25C04P, CAT25C04S, CAT25C04U, CAT25C05P, CAT25C05S, CAT25C05U, CAT25C08P, CAT25C08S, CAT25C08U, CAT25C09P, CAT25C09S, CAT25C09U, CAT25C16P, CAT25C16S, CAT25C16U, CAT25C17P, CAT25C17S, CAT25C17U, CAT25C32P, CAT25C32S, CAT25C33P, CAT25C33S, CAT25C64P, CAT25C64S, CAT25C65P, CAT25C65S, CAT25C128P, CAT25C128S, CAT25C256P, CAT25C256S
COMMON:25010, 25020, 25040, 25080, 25160, 25320, 25640, 25128, 25256, 25512
MICROCHIP:25AA040, 25C040, 25LC040, 25AA080, 25C080, 25LC080, 25AA160, 25C160, 25LC160, 25AA320, 25C320, 25LC320, 25AA640, 25C640, 25LC640
RAMTRON:FM25C160, FM25640, FM25CL64
ST:ST25C01, ST25W01, ST25C02, ST25W02, ST25C04, ST25W04, ST25C08, ST25W08, ST25C16, ST25W16
TI:TI2532, TI2532A, TI2564
XICOR:XC25010, XC25020, XC25040, XC25080, XC25160, XC25320, XC25640, XC25128, XC25256, XC25512
