2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ВНИМАНИЕ! СТОЛ ВЫПОЛНЕН ПО I КЛАССУ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ И ДОЛЖЕН ПОДКЛЮЧАТЬСЯ К ДВУПОЛЮСНОЙ РОЗЕТКЕ С ЗАЗЕМЛЯЮЩИМ КОНТАКТОМ. ДЛЯ ОБЕСПЕЧЕНИЯ ВАШЕЙ БЕЗОПАСНОСТИ ЗАЗЕМЛЕНИЕ ДОЛЖНО СООТВЕТСТВОВАТЬ УСТАНОВЛЕННЫМ ЭЛЕКТРОТЕХНИЧЕСКИМ НОРМАМ.

— СТОЛЫ, ПРЕДНАЗНАЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО В ДОМАШНИХ УСЛОВИЯХ.

— ВО ВРЕМЯ РАБОТЫ КОНФОРКИ И ПРИЛЕГАЮЩИЕ К НИМ ПОВЕРХНОСТИ СИЛЬНО РАЗОГРЕВАЮТСЯ И СОХРАНЯЮТ ТЕПЛО ЗНАЧИТЕЛЬНОЕ ВРЕМЯ ПОСЛЕ ВЫКЛЮЧЕНИЯ. БУДЬТЕ ОСТОРОЖНЫ, НЕ ПРИКАСАЙТЕСЬ К НИМ И ОСОБО ПРЕДУПРЕДИТЕ ДЕТЕЙ.

— ПЕРЕД МОЙКОЙ И ДРУГИМИ РАБОТАМИ ПО УХОДУ СТОЛ НЕОБХОДИМО ОТСОЕДИНИТЬ ОТ СЕТИ.

ЗАПРЕЩАЕТСЯ:

— ПОЛЬЗОВАТЬСЯ НЕИСПРАВНЫМ СТОЛОМ.

— ПОЛЬЗОВАТЬСЯ СТОЛОМ БЕЗ ЗАЗЕМЛЕНИЯ.

— ОСТАВЛЯТЬ ВКЛЮЧЕННЫЙ СТОЛ БЕЗ ПРИСМОТРА.

— ИСПОЛЬЗОВАТЬ СТОЛ ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ И СУШКИ БЕЛЬЯ.

— УСТАНАВЛИВАТЬ СТОЛ В МЕСТАХ С ПОВЫШЕННЫМ РИСКОМ ПОЖАРНОЙ ОПАСНОСТИ (ВПЛОТНУЮ К ДЕРЕВЯННЫМ, ПОКРЫТЫМ ОБОЯМИ ИЛИ ГОРЮЧИМ ПЛАСТИКОМ И Т. П. ПОВЕРХНОСТЯМ). РАССТОЯНИЕ ОТ ЗАДНЕЙ КРОМКИ ДО СТЕНЫ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 55 мм.

— ХРАНИТЬ ВОЗЛЕ СТОЛА ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА И МАТЕРИАЛЫ.

— ПОЛЬЗОВАТЬСЯ СТОЛОМ, ИМЕЮЩИМ ПОВРЕЖДЕНИЯ (ТРЕЩИНЫ, СКОЛЫ, ДЕФОРМАЦИИ) КОНФОРОК. В СЛУЧАЕ ДЕФЕКТА СТОЛ НЕОБХОДИМО ОТКЛЮЧИТЬ ОТ СЕТИ И ВЫЗВАТЬ МАСТЕРА СЕРВИСНОЙ СЛУЖБЫ ДЛЯ ЗАМЕНЫ НЕПРИГОДНЫХ ДЕТАЛЕЙ.

— САМОСТОЯТЕЛЬНО СНИМАТЬ ЗАЩИТНЫЙ КОЖУХ И ПРОВОДИТЬ РЕМОНТ.

— ДЕМОНТИРОВАТЬ СТОЛ, НЕ ОТКЛЮЧИВ ЕГО ОТ СЕТИ.

Рекомендации по выбору режимов работы конфорок:

6. УСТАНОВКА

Подготовку мебели и монтаж стола должны производить опытные мастера специализированных организаций.

Минимальное расстояние от боковой кромки стола до боковых вертикальных стенок (справа или слева) — 200 мм.

Порядок монтажа:

1. Точно разметить на столешнице контур проема под встраиваемый стол (рис. 3).

7. ПОДКЛЮЧЕНИЕ

Стол должен подключаться квалифицированным электриком, в соответствии с действующими нормами и правилами.

При подключении стола должен быть заполнен талон установки.

Самовольно и неправильно подключенный стол не обеспечит надёжную и безопасную работу, может привести к несчастному случаю.

1. клемма провода фазы,

2. клемма нулевого провода,

3. клемма заземления.

8. ОБСЛУЖИВАНИЕ СТОЛА

8.1. УХОД ЗА СТОЛОМ

Содержите стол в чистоте.

ВНИМАНИЕ! ПЕРЕД ТЕМ КАК МЫТЬ, ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ СТОЛ ОТ ЭЛЕКТРОСЕТИ!

Стол следует мыть кухонной губкой, теплой водой с моющим средством для посуды и протирать мягкой тканью.

Не применяйте абразивные порошки, а также вещества, содержащие кислоты и другие агрессивные компоненты, которые могут необратимо повредить поверхности.

Не оставляйте пролитую пищу и другие загрязнения на поверхности стола, так как при последующем приготовлении они прикипят и их сложно будет удалить.

Очистка паром не допускается.

Если снимались ручки управления, надевать их на стержень следует плавно, без ударов.

8.2. ТЕХНИЧЕСКОЕ ОБСЗУЖИВАНИЕ СТОЛА

Не допускается затвердевания и трещин на изоляции шнура питания.

При повреждении шнура питания во избежание опасности его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо.

Срок службы стола — 10 лет, по истечении которого, во избежание непредвиденных опасных ситуаций, необходимо обратиться в организацию, осуществвляющую надзор за бытовыми электроприборами, для определения возможности дальнейшей эксплуатации стола или необходимости его замены.

1

Руководство по эксплуатации

СВН3210.00.0.000 РЭ

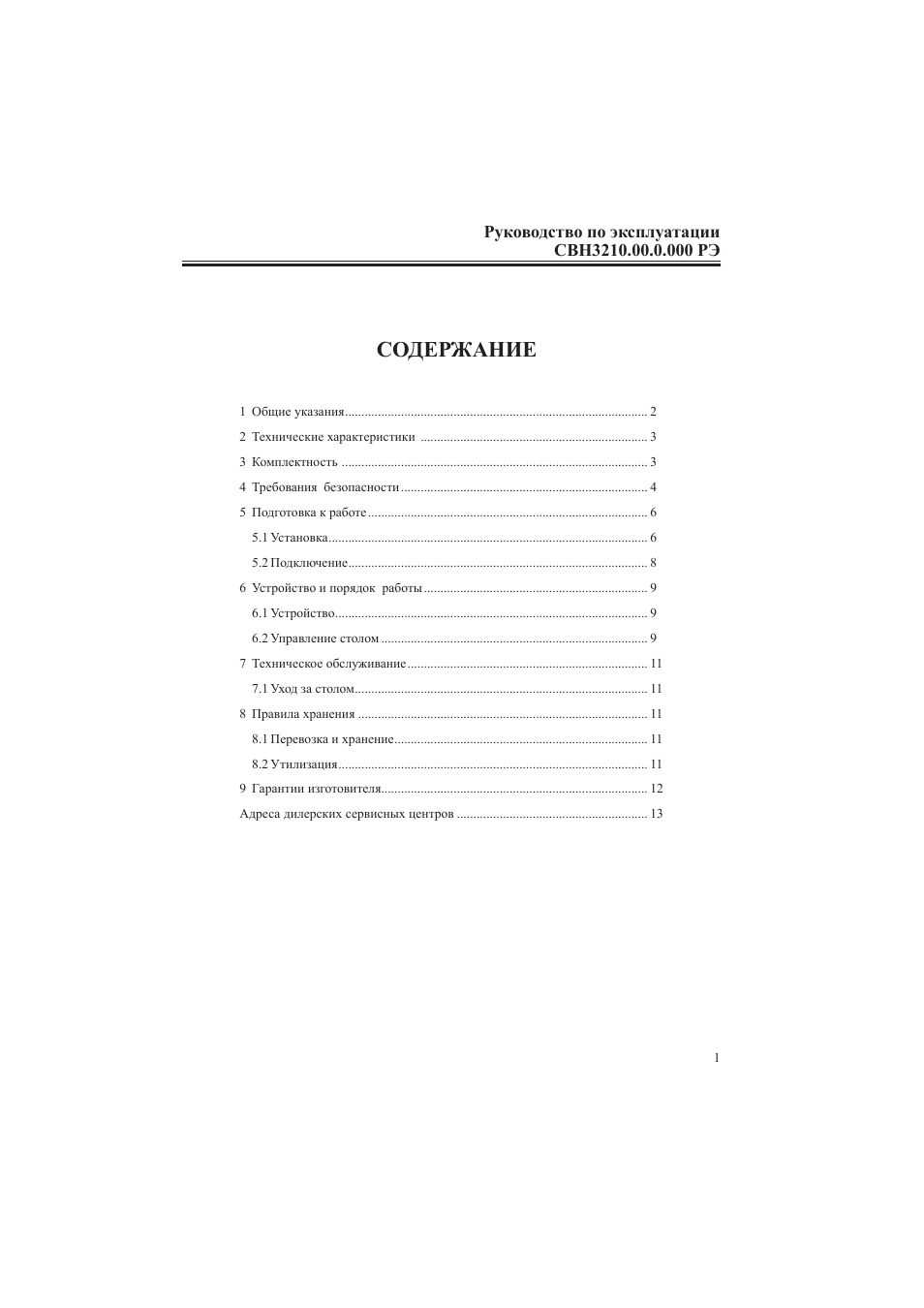

СОДЕРЖАНИЕ

1 Общие указания ……………………………………………………………………………….. 2

2 Технические характеристики …………………………………………………………… 3

3 Комплектность ………………………………………………………………………………… 3

4 Требования безопасности ………………………………………………………………… 4

5 Подготовка к работе …………………………………………………………………………. 6

5.1

Установка ……………………………………………………………………………………. 6

5.2

Подключение ………………………………………………………………………………. 8

6 Устройство и порядок работы ………………………………………………………….. 9

6.1

Устройство ………………………………………………………………………………….. 9

6.2

Управление столом ……………………………………………………………………… 9

7 Техническое обслуживание ………………………………………………………………. 11

7.1

Уход за столом …………………………………………………………………………….. 11

8 Правила хранения ……………………………………………………………………………. 11

8.1

Перевозка и хранение ………………………………………………………………….. 11

8.2

Утилизация …………………………………………………………………………………. 11

9 Гарантии изготовителя……………………………………………………………………… 12

Адреса дилерских сервисных центров …………………………………………………. 13

2

СВН3210.00.0.000 РЭ

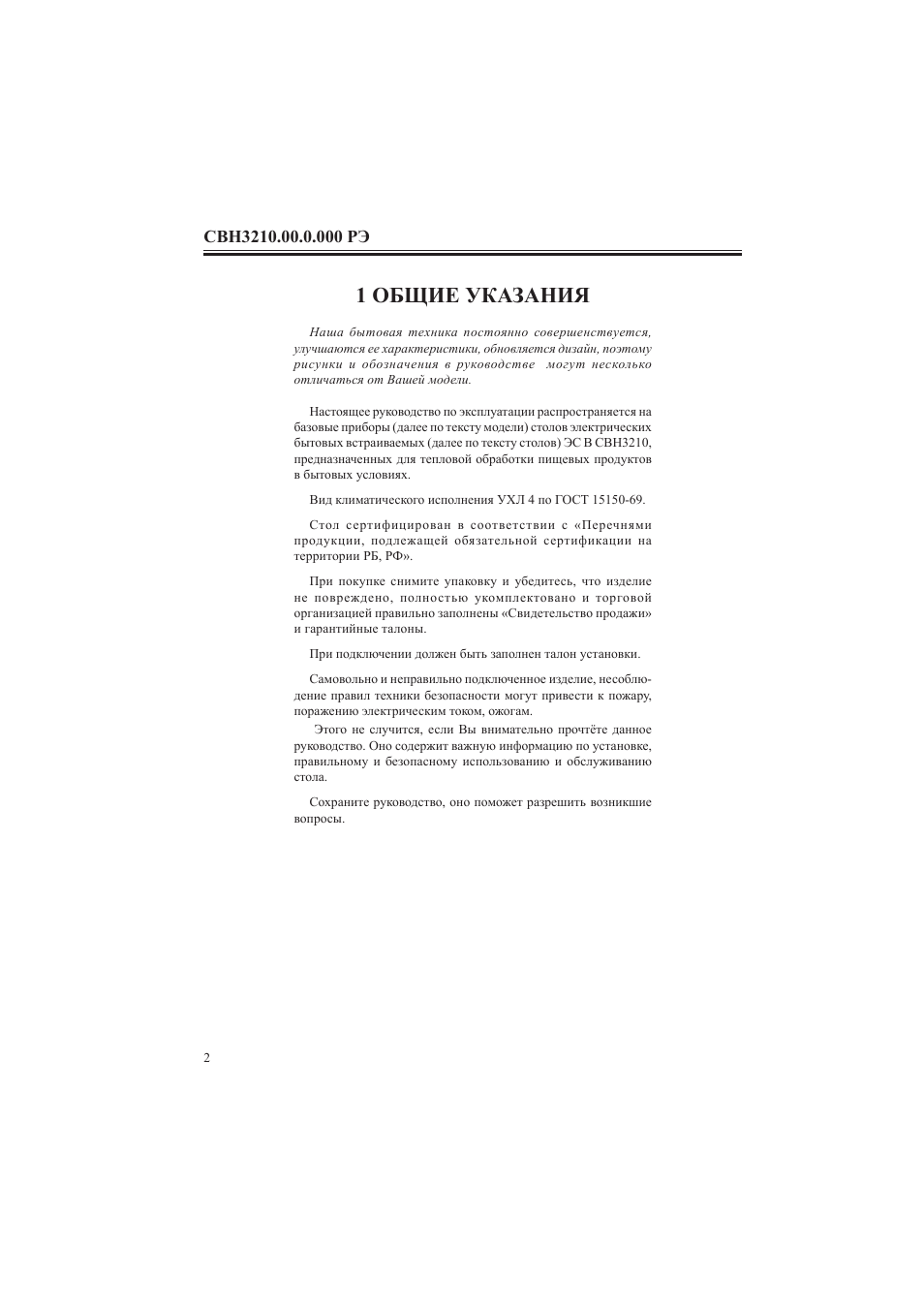

1 ОБЩИЕ УКАЗАНИЯ

Наша бытовая техника постоянно совершенствуется,

улучшаются ее характеристики, обновляется дизайн, поэтому
рисунки и обозначения в руководстве могут несколько
отличаться от Вашей модели.

Настоящее руководство по эксплуатации распространяется на

базовые приборы (далее по тексту модели) столов электрических
бытовых встраиваемых (далее по тексту столов) ЭС В СВН3210,
предназначенных для тепловой обработки пищевых продуктов
в бытовых условиях.

Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.

Стол сертифицирован в соответствии с «Перечнями

продукции, подлежащей обязательной сертификации на
территории РБ, РФ».

При покупке снимите упаковку и убедитесь, что изделие

не повреждено, полностью укомплектовано и торговой
организацией правильно заполнены «Свидетельство продажи»
и гарантийные талоны.

При подключении должен быть заполнен талон установки.

Самовольно и неправильно подключенное изделие, несоблю-

дение правил техники безопасности могут привести к пожару,
поражению электрическим током, ожогам.

Этого не случится, если Вы внимательно прочтёте данное

руководство. Оно содержит важную информацию по установке,
правильному и безопасному использованию и обслуживанию
стола.

Сохраните руководство, оно поможет разрешить возникшие

вопросы.

3

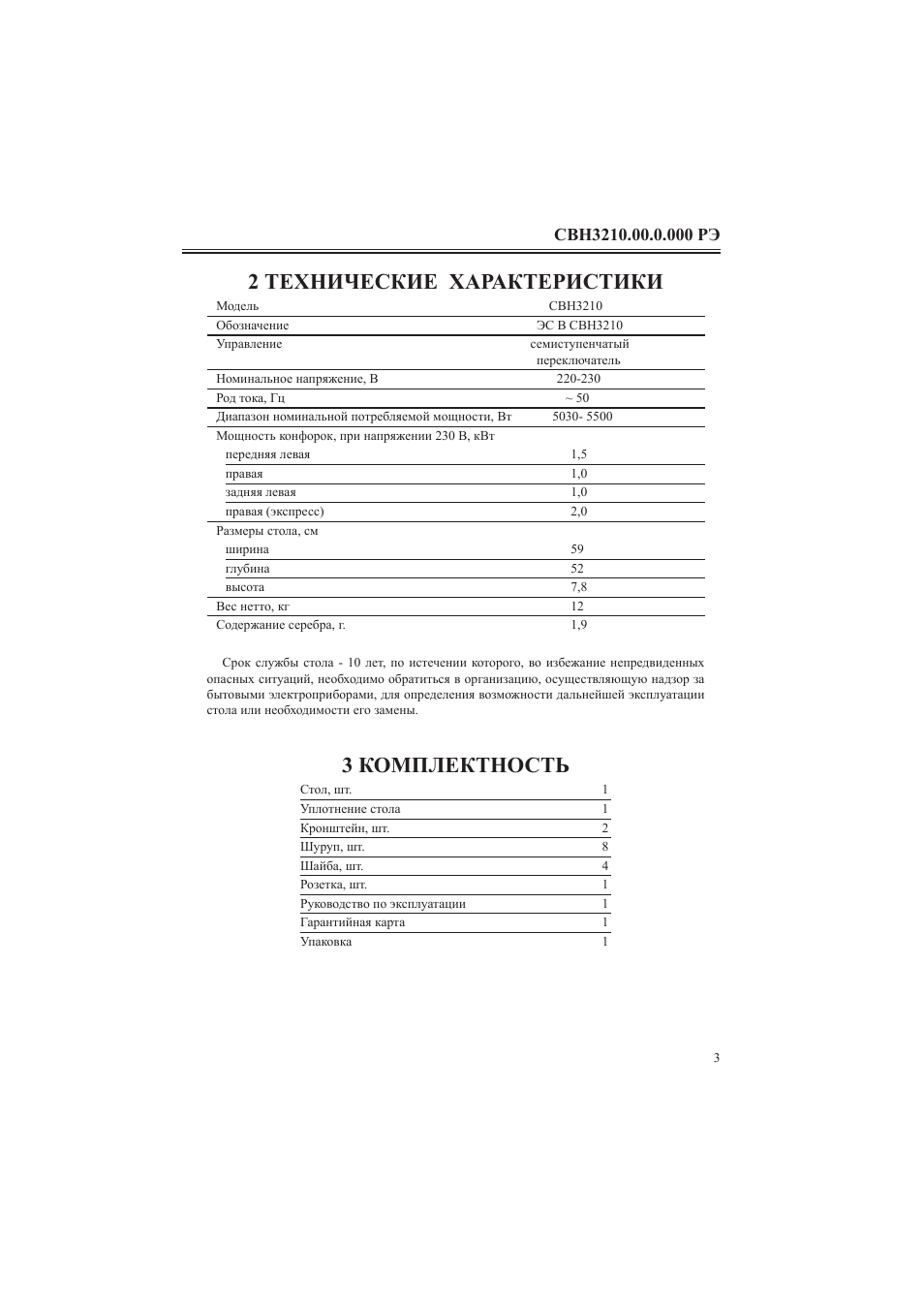

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

СВН3210

Обозначение

ЭС В СВН3210

Управление

семиступенчатый

переключатель

Номинальное напряжение, В

220-230

Род тока, Гц

~ 50

Диапазон номинальной потребляемой мощности, Вт

5030- 5500

Мощность конфорок, при напряжении 230 В, кВт

передняя левая

1,5

правая

1,0

задняя левая

1,0

правая (экспресс) 2,0

Размеры стола, см

ширина 59
глубина 52
высота 7,8

Вес нетто, кг 12
Содержание серебра, г. 1,9

Срок службы стола — 10 лет, по истечении которого, во избежание непредвиденных

опасных ситуаций, необходимо обратиться в организацию, осуществляющую надзор за
бытовыми электроприборами, для определения возможности дальнейшей эксплуатации
стола или необходимости его замены.

3 КОМПЛЕКТНОСТЬ

Стол, шт.

1

Уплотнение стола

1

Кронштейн, шт.

2

Шуруп, шт.

8

Шайба, шт.

4

Розетка, шт.

1

Руководство по эксплуатации

1

Гарантийная карта

1

Упаковка

1

СВН3210.00.0.000 РЭ

4

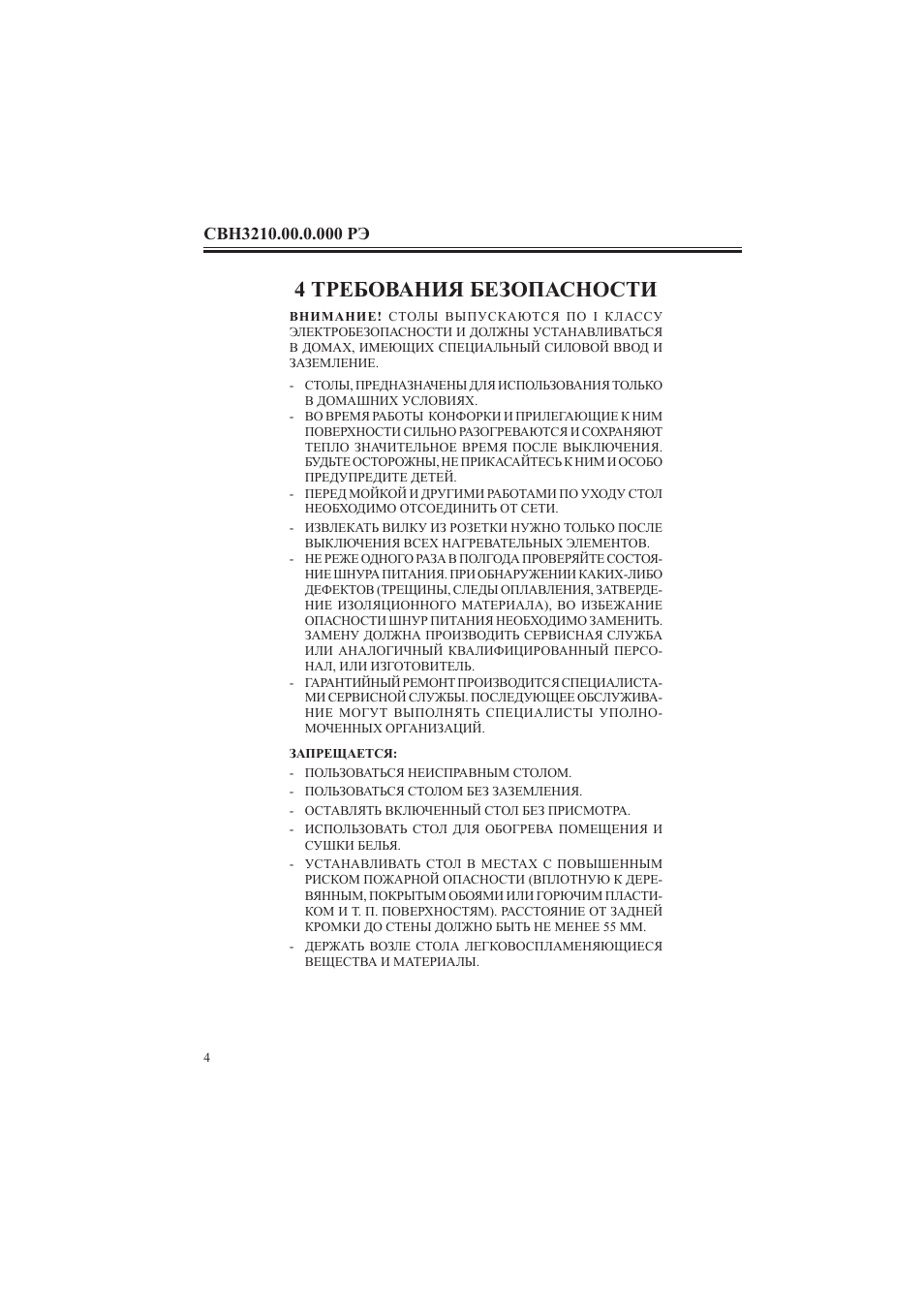

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ВНИМАНИЕ! СТОЛЫ ВЫПУСКАЮТСЯ ПО I КЛАССУ
ЭЛЕКТРОБЕЗОПАСНОСТИ И ДОЛЖНЫ УСТАНАВЛИВАТЬСЯ
В ДОМАХ, ИМЕЮЩИХ СПЕЦИАЛЬНЫЙ СИЛОВОЙ ВВОД И
ЗАЗЕМЛЕНИЕ.

— СТОЛЫ, ПРЕДНАЗНАЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО

В ДОМАШНИХ УСЛОВИЯХ.

— ВО ВРЕМЯ РАБОТЫ КОНФОРКИ И ПРИЛЕГАЮЩИЕ К НИМ

ПОВЕРХНОСТИ СИЛЬНО РАЗОГРЕВАЮТСЯ И СОХРАНЯЮТ
ТЕПЛО ЗНАЧИТЕЛЬНОЕ ВРЕМЯ ПОСЛЕ ВЫКЛЮЧЕНИЯ.
БУДЬТЕ ОСТОРОЖНЫ, НЕ ПРИКАСАЙТЕСЬ К НИМ И ОСОБО
ПРЕДУПРЕДИТЕ ДЕТЕЙ.

— ПЕРЕД МОЙКОЙ И ДРУГИМИ РАБОТАМИ ПО УХОДУ СТОЛ

НЕОБХОДИМО ОТСОЕДИНИТЬ ОТ СЕТИ.

— ИЗВЛЕКАТЬ ВИЛКУ ИЗ РОЗЕТКИ НУЖНО ТОЛЬКО ПОСЛЕ

ВЫКЛЮЧЕНИЯ ВСЕХ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ.

— НЕ РЕЖЕ ОДНОГО РАЗА В ПОЛГОДА ПРОВЕРЯЙТЕ СОСТОЯ-

НИЕ ШНУРА ПИТАНИЯ. ПРИ ОБНАРУЖЕНИИ КАКИХ-ЛИБО
ДЕФЕКТОВ (ТРЕЩИНЫ, СЛЕДЫ ОПЛАВЛЕНИЯ, ЗАТВЕРДЕ-
НИЕ ИЗОЛЯЦИОННОГО МАТЕРИАЛА), ВО ИЗБЕЖАНИЕ
ОПАСНОСТИ ШНУР ПИТАНИЯ НЕОБХОДИМО ЗАМЕНИТЬ.
ЗАМЕНУ ДОЛЖНА ПРОИЗВОДИТЬ СЕРВИСНАЯ СЛУЖБА
ИЛИ АНАЛОГИЧНЫЙ КВАЛИФИЦИРОВАННЫЙ ПЕРСО-
НАЛ, ИЛИ ИЗГОТОВИТЕЛЬ.

— ГАРАНТИЙНЫЙ РЕМОНТ ПРОИЗВОДИТСЯ СПЕЦИАЛИСТА-

МИ СЕРВИСНОЙ СЛУЖБЫ. ПОСЛЕДУЮЩЕЕ ОБСЛУЖИВА-
НИЕ МОГУТ ВЫПОЛНЯТЬ СПЕЦИАЛИСТЫ УПОЛНО-
МОЧЕННЫХ ОРГАНИЗАЦИЙ.

ЗАПРЕЩАЕТСЯ:
— ПОЛЬЗОВАТЬСЯ НЕИСПРАВНЫМ СТОЛОМ.
— ПОЛЬЗОВАТЬСЯ СТОЛОМ БЕЗ ЗАЗЕМЛЕНИЯ.
— ОСТАВЛЯТЬ ВКЛЮЧЕННЫЙ СТОЛ БЕЗ ПРИСМОТРА.
— ИСПОЛЬЗОВАТЬ СТОЛ ДЛЯ ОБОГРЕВА ПОМЕЩЕНИЯ И

СУШКИ БЕЛЬЯ.

— УСТАНАВЛИВАТЬ СТОЛ В МЕСТАХ С ПОВЫШЕННЫМ

РИСКОМ ПОЖАРНОЙ ОПАСНОСТИ (ВПЛОТНУЮ К ДЕРЕ-
ВЯННЫМ, ПОКРЫТЫМ ОБОЯМИ ИЛИ ГОРЮЧИМ ПЛАСТИ-
КОМ И Т. П. ПОВЕРХНОСТЯМ). РАССТОЯНИЕ ОТ ЗАДНЕЙ
КРОМКИ ДО СТЕНЫ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 55 ММ.

— ДЕРЖАТЬ ВОЗЛЕ СТОЛА ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ

ВЕЩЕСТВА И МАТЕРИАЛЫ.

СВН3210.00.0.000 РЭ

5

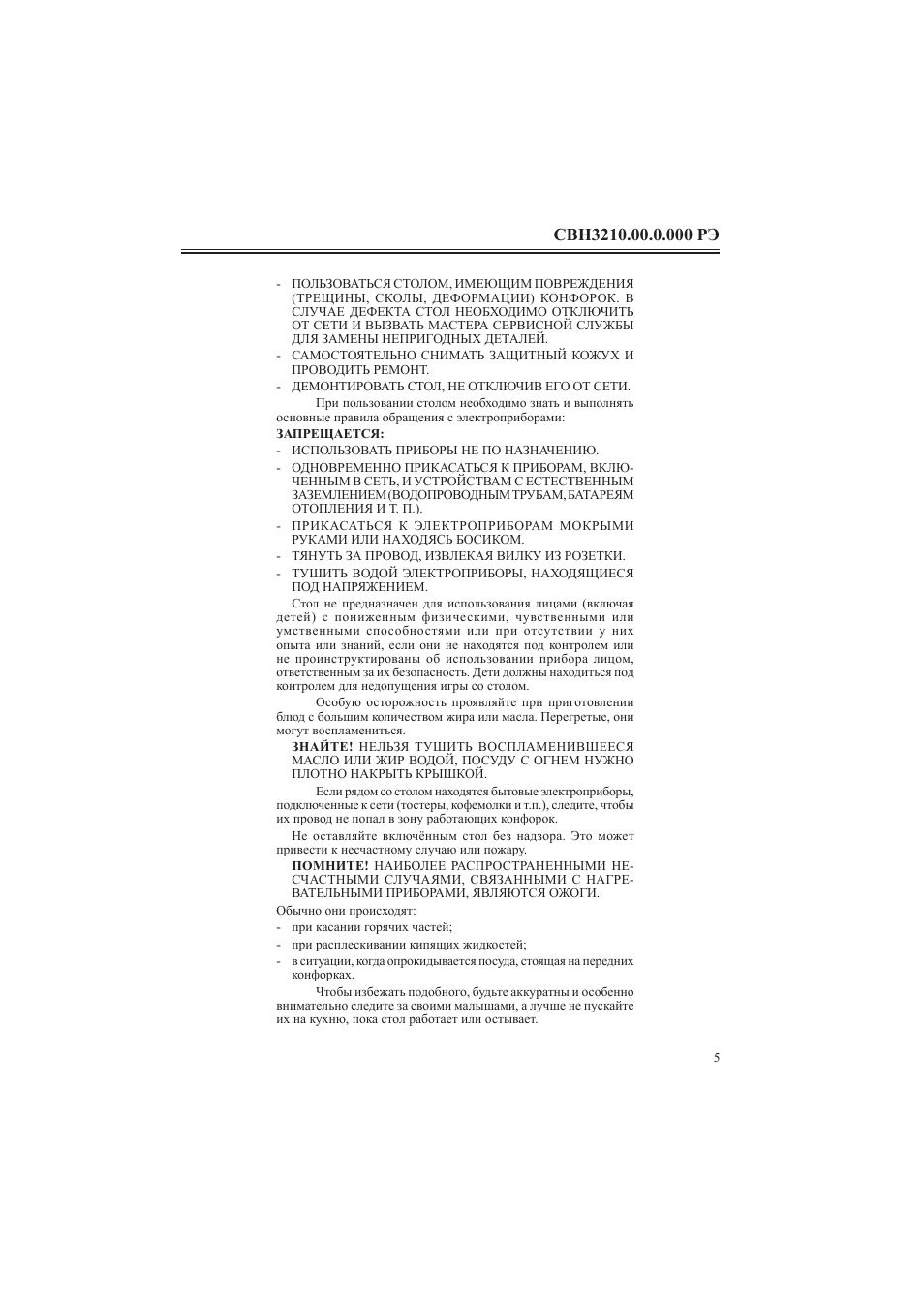

— ПОЛЬЗОВАТЬСЯ СТОЛОМ, ИМЕЮЩИМ ПОВРЕЖДЕНИЯ

(ТРЕЩИНЫ, СКОЛЫ, ДЕФОРМАЦИИ) КОНФОРОК. В

СЛУЧАЕ ДЕФЕКТА СТОЛ НЕОБХОДИМО ОТКЛЮЧИТЬ

ОТ СЕТИ И ВЫЗВАТЬ МАСТЕРА СЕРВИСНОЙ СЛУЖБЫ

ДЛЯ ЗАМЕНЫ НЕПРИГОДНЫХ ДЕТАЛЕЙ.

— САМОСТОЯТЕЛЬНО СНИМАТЬ ЗАЩИТНЫЙ КОЖУХ И

ПРОВОДИТЬ РЕМОНТ.

— ДЕМОНТИРОВАТЬ СТОЛ, НЕ ОТКЛЮЧИВ ЕГО ОТ СЕТИ.

При пользовании столом необходимо знать и выполнять

основные правила обращения с электроприборами:
ЗАПРЕЩАЕТСЯ:
— ИСПОЛЬЗОВАТЬ ПРИБОРЫ НЕ ПО НАЗНАЧЕНИЮ.
— ОДНОВРЕМЕННО ПРИКАСАТЬСЯ К ПРИБОРАМ, ВКЛЮ-

ЧЕННЫМ В СЕТЬ, И УСТРОЙСТВАМ С ЕСТЕСТВЕННЫМ

ЗАЗЕМЛЕНИЕМ (ВОДОПРОВОДНЫМ ТРУБАМ, БАТАРЕЯМ

ОТОПЛЕНИЯ И Т. П.).

— ПРИКАСАТЬСЯ К ЭЛЕКТРОПРИБОРАМ МОКРЫМИ

РУКАМИ ИЛИ НАХОДЯСЬ БОСИКОМ.

— ТЯНУТЬ ЗА ПРОВОД, ИЗВЛЕКАЯ ВИЛКУ ИЗ РОЗЕТКИ.
— ТУШИТЬ ВОДОЙ ЭЛЕКТРОПРИБОРЫ, НАХОДЯЩИЕСЯ

ПОД НАПРЯЖЕНИЕМ.
Стол не предназначен для использования лицами (включая

детей) с пониженным физическими, чувственными или

умственными способностями или при отсутствии у них

опыта или знаний, если они не находятся под контролем или

не проинструктированы об использовании прибора лицом,

ответственным за их безопасность. Дети должны находиться под

контролем для недопущения игры со столом.

Особую осторожность проявляйте при приготовлении

блюд с большим количеством жира или масла. Перегретые, они

могут воспламениться.

ЗНАЙТЕ! НЕЛЬЗЯ ТУШИТЬ ВОСПЛАМЕНИВШЕЕСЯ

МАСЛО ИЛИ ЖИР ВОДОЙ, ПОСУДУ С ОГНЕМ НУЖНО

ПЛОТНО НАКРЫТЬ КРЫШКОЙ.

Если рядом со столом находятся бытовые электроприборы,

подключенные к сети (тостеры, кофемолки и т.п.), следите, чтобы

их провод не попал в зону работающих конфорок.

Не оставляйте включённым стол без надзора. Это может

привести к несчастному случаю или пожару.
ПОМНИТЕ! НАИБОЛЕЕ РАСПРОСТРАНЕННЫМИ НЕ-

СЧАСТНЫМИ СЛУЧАЯМИ, СВЯЗАННЫМИ С НАГРЕ-

ВАТЕЛЬНЫМИ ПРИБОРАМИ, ЯВЛЯЮТСЯ ОЖОГИ.

Обычно они происходят:
— при касании горячих частей;
— при расплескивании кипящих жидкостей;
— в ситуации, когда опрокидывается посуда, стоящая на передних

конфорках.

Чтобы избежать подобного, будьте аккуратны и особенно

внимательно следите за своими малышами, а лучше не пускайте

их на кухню, пока стол работает или остывает.

СВН3210.00.0.000 РЭ

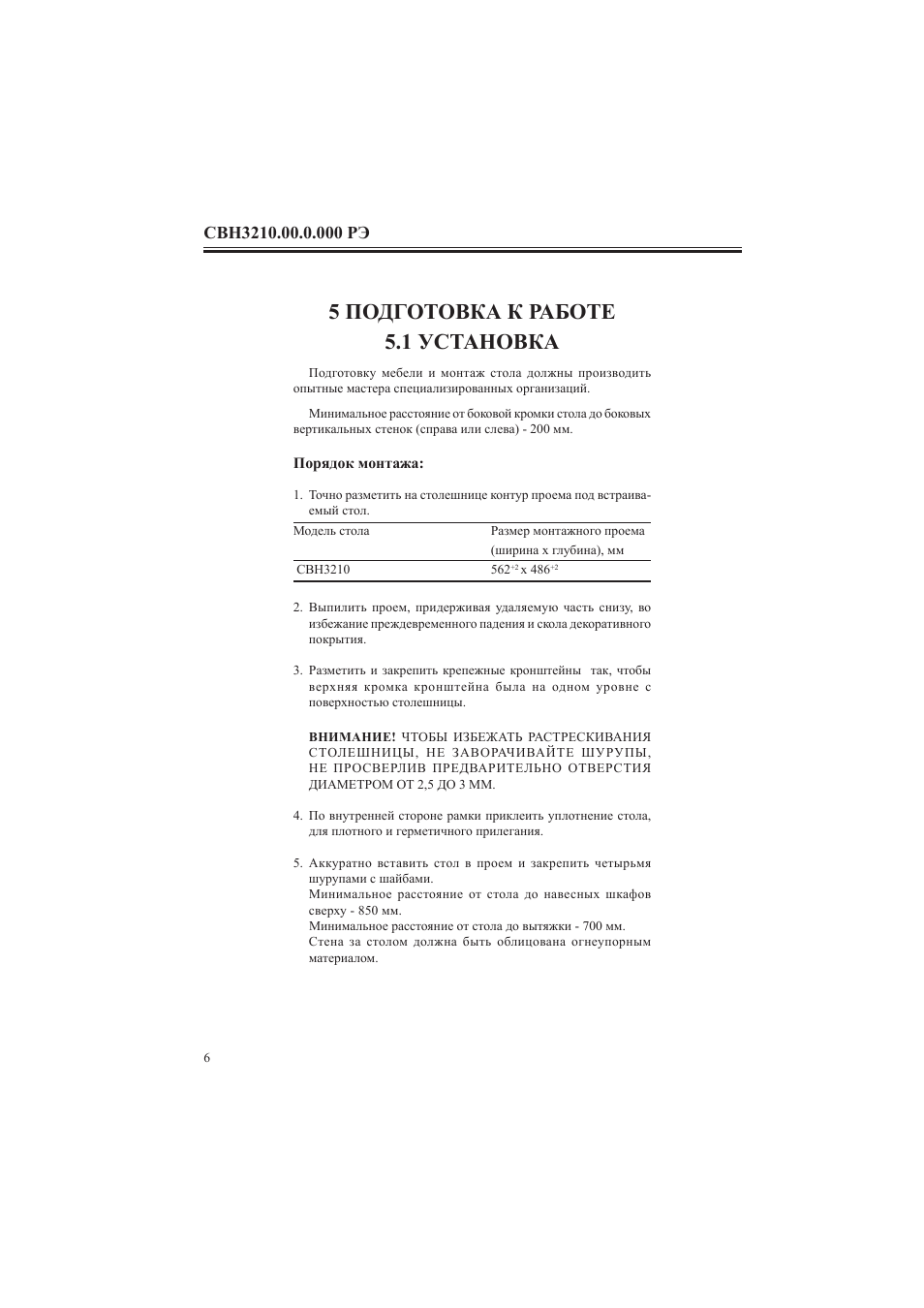

5 ПОДГОТОВКА К РАБОТЕ

5.1 УСТАНОВКА

Подготовку мебели и монтаж стола должны производить

опытные мастера специализированных организаций.

Минимальное расстояние от боковой кромки стола до боковых

вертикальных стенок (справа или слева) — 200 мм.

Порядок монтажа:

1. Точно разметить на столешнице контур проема под встраива-

емый стол.

Модель стола

Размер монтажного проема

(ширина х глубина), мм

СВН3210

562

+2

х 486

+2

2. Выпилить проем, придерживая удаляемую часть снизу, во

избежание преждевременного падения и скола декоративного
покрытия.

3. Разметить и закрепить крепежные кронштейны так, чтобы

верхняя кромка кронштейна была на одном уровне с
поверхностью столешницы.

ВНИМАНИЕ! ЧТОБЫ ИЗБЕЖАТЬ РАСТРЕСКИВАНИЯ
СТОЛЕШНИЦЫ, НЕ ЗАВОРАЧИВАЙТЕ ШУРУПЫ,
НЕ ПРОСВЕРЛИВ ПРЕДВАРИТЕЛЬНО ОТВЕРСТИЯ
ДИАМЕТРОМ ОТ 2,5 ДО 3 ММ.

4. По внутренней стороне рамки приклеить уплотнение стола,

для плотного и герметичного прилегания.

5. Аккуратно вставить стол в проем и закрепить четырьмя

шурупами с шайбами.
Минимальное расстояние от стола до навесных шкафов
сверху — 850 мм.

Минимальное расстояние от стола до вытяжки — 700 мм.
Стена за столом должна быть облицована огнеупорным

материалом.

6

СВН3210.00.0.000 РЭ

7

СВН3210.00.0.000 РЭ

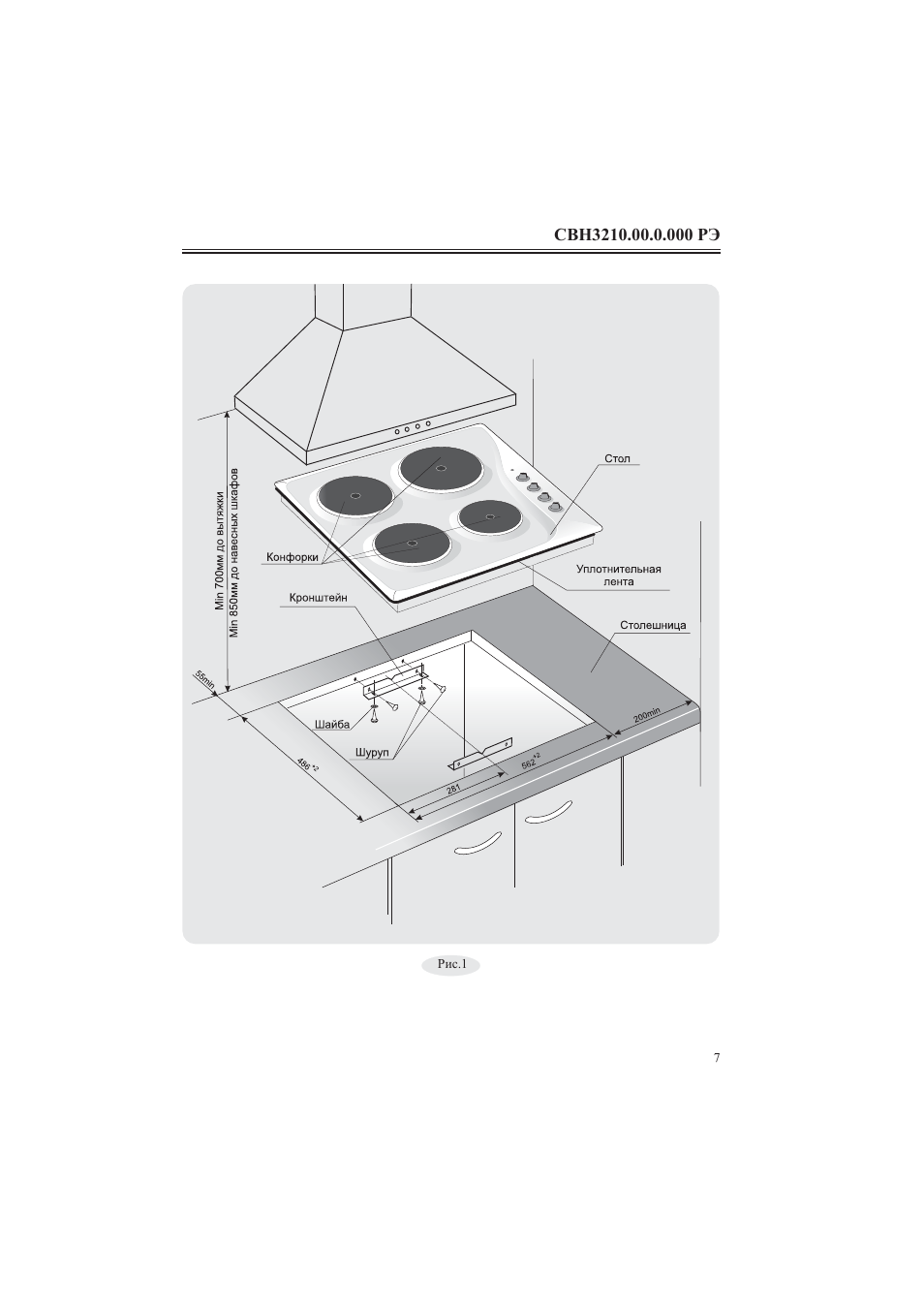

Рис.1

8

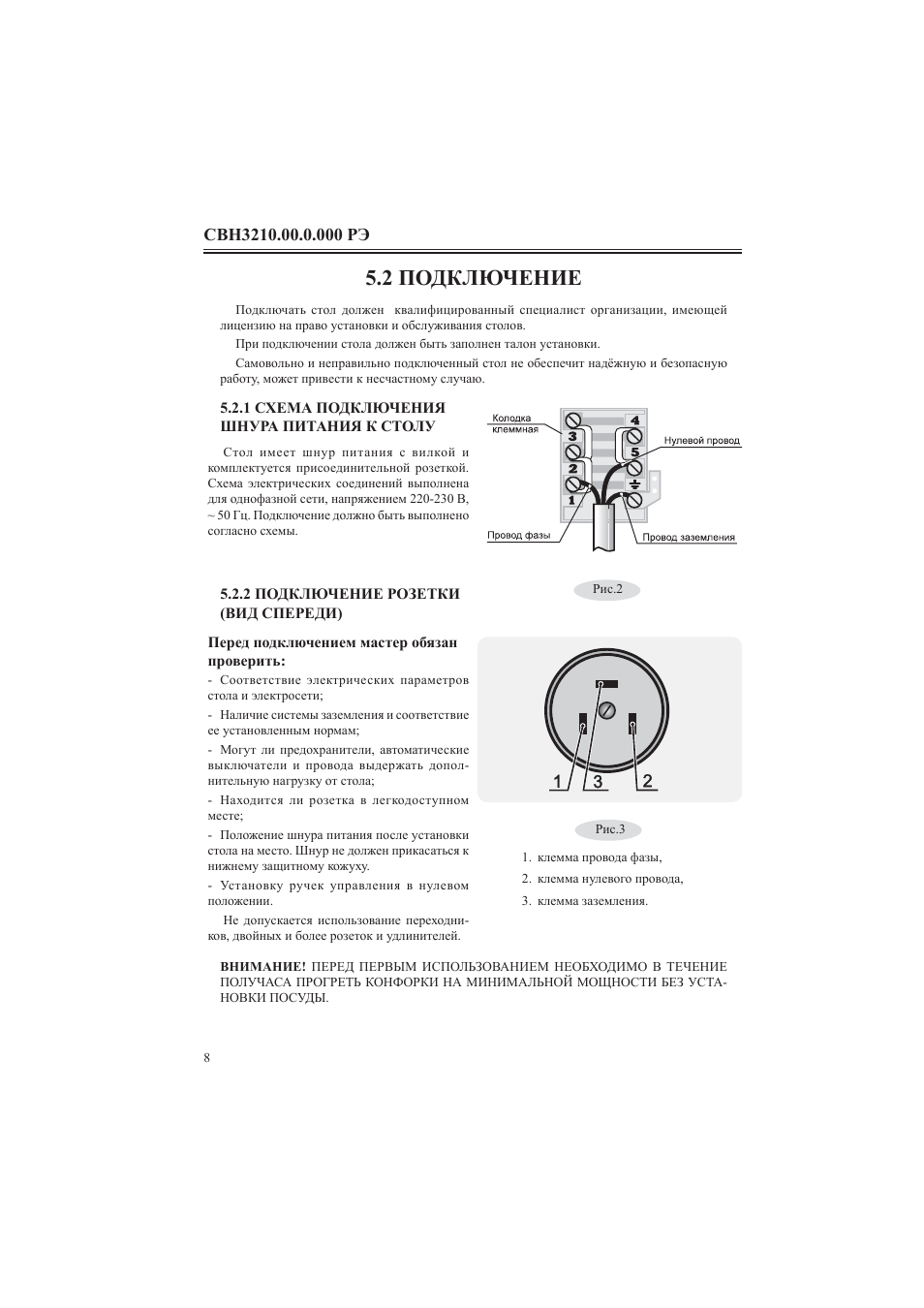

5.2 ПОДКЛЮЧЕНИЕ

Подключать стол должен квалифицированный специалист организации, имеющей

лицензию на право установки и обслуживания столов.

При подключении стола должен быть заполнен талон установки.
Самовольно и неправильно подключенный стол не обеспечит надёжную и безопасную

работу, может привести к несчастному случаю.

5.2.2 ПОДКЛЮЧЕНИЕ РОЗЕТКИ
(ВИД СПЕРЕДИ)

5.2.1 СХЕМА ПОДКЛЮЧЕНИЯ
ШНУРА ПИТАНИЯ К СТОЛУ

1. клемма провода фазы,

2. клемма нулевого провода,

3. клемма заземления.

Стол имеет шнур питания с вилкой и

комплектуется присоединительной розеткой.
Схема электрических соединений выполнена
для однофазной сети, напряжением 220-230 В,
~ 50 Гц. Подключение должно быть выполнено
согласно схемы.

Перед подключением мастер обязан
проверить:

— Соответствие электрических параметров
стола и электросети;
— Наличие системы заземления и соответствие
ее установленным нормам;
— Могут ли предохранители, автоматические
выключатели и провода выдержать допол-
нительную нагрузку от стола;
— Находится ли розетка в легкодоступном
месте;
— Положение шнура питания после установки
стола на место. Шнур не должен прикасаться к
нижнему защитному кожуху.
— Установку ручек управления в нулевом
положении.

Не допускается использование переходни-

ков, двойных и более розеток и удлинителей.

Рис.3

ВНИМАНИЕ! ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В ТЕЧЕНИЕ
ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ НА МИНИМАЛЬНОЙ МОЩНОСТИ БЕЗ УСТА-
НОВКИ ПОСУДЫ.

Рис.2

СВН3210.00.0.000 РЭ

Нажмите на кнопку для помощи

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals
