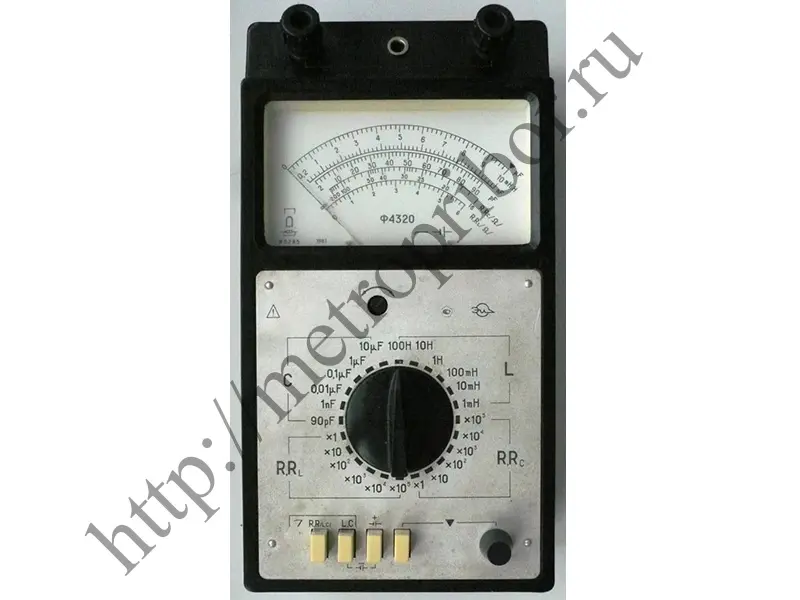

Прибор Ф4320 предназначен для измерений на частоте 1000Гц емкости и активной составляющей комплексного сопротивления емкостного характера по параллельной схеме замещения; индуктивности и активной составляющей комплексного сопротивления индуктивного характера по последовательной схеме замещения; активного сопротивления.
Технические данные
Приборы Ф4320 применяются при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% при температуре 25 °С. Нормальные условия эксплуатации прибора:
температура окружающего воздуха — (20±5) °С;
относительная влажность воздуха — (65±15) %;
отклонение от положения горизонтального ±2°;
напряжение каждого источника питания 7-9В.
0%
Описание
Для измерений на частоте 1000Гц емкости и активной составляющей комплексного сопротивления емкостного характера по параллельной схеме замещения; индуктивности и активной составляющей комплексного сопротивления индуктивного характера по последовательной схеме замещения; активного сопротивления. Габаритные размеры 115?215?90 мм; масса 1,5 кг. Прибор Ф4320 предназначен для измерений на частоте 1000Гц емкости и активной составляющей комплексного сопротивления емкостного характера по параллельной схеме замещения; индуктивности и активной составляющей комплексного сопротивления индуктивного характера по последовательной схеме замещения; активного сопротивления. Технические данные Приборы Ф4320 применяются при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% при температуре 25 °С. Нормальные условия эксплуатации прибора: температура окружающего воздуха — (20±5) °С; относительная влажность воздуха — (65±15) %; отклонение от положения горизонтального ±2°; напряжение каждого источника питания 7-9В.
Прибор Ф4320
18 700 ₽
/шт
Добавить к сравнению
Бесплатная доставка при заказе от 5000 руб.
Наличный и безналичный расчет, банковские карты
Отзывы
Хотите оставить отзыв?Поставьте свою оценку!
Сделайте выбор!
При выборе манометра необходимо учитывать ряд важных факторов, чтобы прибор подходил для конкретной системы.
Уровень влажности в помещении играет важную роль в формировании оптимальных условий для комфортного пребывания. Для определения этого параметра используются устройства, называемые гигрометрами. В этой статье мы расскажем, как выбрать подходящее оборудование такого типа для различных объектов.
Осциллограф — это прибор для наблюдения, измерения, записи и анализа амплитудных и временных характеристик электрического сигнала. Подаваемый на вход устройства, он отображается либо на экране, либо фиксируется на фотоленте для последующего изучения.
Если вы задумались о приобретении мультиметра, важно заранее ознакомиться с рядом полезных рекомендаций, которые помогут сделать правильный выбор. Мы подготовили небольшую статью, которая, надеемся, окажется полезной.
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
Форум РадиоКот • Просмотр темы — Прибор измерения RLC Ф 4320 — модернизация
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение |
|---|---|
|
Заголовок сообщения: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн сен 03, 2012 20:35:19 |
|
|
Родился
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Вот лежит у меня прибор Ф 4320. Выбросить жалко! В музей никто не покупает… |
| Вернуться наверх |
Профиль
|
| Реклама | |
|
|
|
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 07:40:14 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Если ли у кого опыт или мысли по модернизации этого «динозавра» |
| Вернуться наверх | |
| Реклама | |
|
|
|
|
SmarTrunk |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 08:21:02 |
|
Карма: 27 Рейтинг сообщения: 0
|
Возможно, не самый распространенный прибор, среди радиолюбителей. Меня самого интересует тема модернизации, но по этому прибору ничего не подскажу. Обычно улучшения приборов касаются повышения надежности (замена электролитических конденсаторов на импортные) и внешнего вида (замена советских 7-сегментных светодиодных индикаторов на импортные) |
| Вернуться наверх | |
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 09:14:03 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
По темам и схемам,которые есть на этом форуме в разделах Измерители ESR;Измеритель RLC Сделать модернизацию. Вот и спрашиваю у кого есть такой опыт-поделитесь? |
| Вернуться наверх | |
| Реклама | |
|
|
Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены
Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. Подробнее>> |
|
Borodach |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 09:29:08 |
||
Карма: 120 Рейтинг сообщения: 0
|
Тоже лежит такой приборчик и тоже хотел модернизировать. Модернизацию можно начать с увеличения предела измерений. http://irls.narod.ru/izm/rlc01_2.gif Так же хотел дополнить его измерителем esr, но там будет сложнее, ибо придётся градуировать шкалу для значений епс. |
||
| Вернуться наверх | |||
| Реклама | |
|
|
|
| Реклама | |
|
|
LED-драйверы MOSO — надежные решения для индустриальных приложений
Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO |
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 10:33:14 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Borodach писал(а): Так же хотел дополнить его измерителем esr, но там будет сложнее, ибо придётся градуировать шкалу для значений епс. Так в родном приборе есть измерение Rc. Это и есть измерение Измеритель епс. Но добиться нормальной работы я с этого прибора не смог. |
| Вернуться наверх | |
|
Borodach |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 10:37:44 |
||
Карма: 120 Рейтинг сообщения: 0
|
А прибор сам по себе работает … ? |
||
| Вернуться наверх | |||
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср сен 05, 2012 20:05:43 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Borodach писал(а): А прибор сам по себе работает … ? Да вроде работает. Вот и появилось желание его модернизировать. |
| Вернуться наверх | |
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Вт сен 11, 2012 15:31:57 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Я думаю вот эта схема лучше подходит для модернизации Ф 4320. Только как связать её с родной схемой? Вложение:
Измеритель ESR.rar [21.11 KiB]
|
| Вернуться наверх | |
| Реклама | |
|
|
|
|
ignhim |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Сб окт 19, 2013 18:22:47 |
|
Зарегистрирован: Сб ноя 17, 2012 20:56:29 Рейтинг сообщения: 0
|
Приветствую всех! Достался мне этот приборчик без аккумуляторов и разъёмов для их подключения (его подключали к внешнему источнику питания). Я припаял разъёмы и подключил вместо аккумуляторов две кроны. Причём, в первый раз перепутал полярность, а потом исправился. В итоге, прибор проходит проверку батарей, но не калибруется и ничего не измеряет (стрелка не двигается). Возможно он уже достался мне неисправным либо это следствие неправильного подключения батарей. В инструкции написано, что причиной такой неисправности может быть обрыв соединения от эмиттеров транзисторов Т1 и Т2 до 9-й ножки микросхемы У4. Этот вариант я проверил и контакт вроде бы есть (правда я не совсем разобрался с цоколёвкой микросхемы, но вроде бы контакт имеется). Вот ссылка на схему http://www.qrz.ru/schemes/detail/1327 Зараннее всем спасибо! |
| Вернуться наверх | |
|
Borodach |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Вс окт 20, 2013 10:54:33 |
||
Карма: 120 Рейтинг сообщения: 0
|
Начинайте с замены всех электролитов — это болячка данного прибора, а потом уже проверяйте работу генератора и остальной части схемы. |
||
| Вернуться наверх | |||
|
ignhim |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Ср окт 23, 2013 17:38:34 |
|
Зарегистрирован: Сб ноя 17, 2012 20:56:29 Рейтинг сообщения: 0
|
Хорошо, поменяю электролиты для начала. А как проверить работу генератора (в какую точку ткнуть осциллографом)? |
| Вернуться наверх | |
|
Borodach |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Чт окт 24, 2013 22:17:02 |
||
Карма: 120 Рейтинг сообщения: 0
|
|||
| Вернуться наверх | |||
|
ignhim |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн окт 28, 2013 18:20:21 |
|
Зарегистрирован: Сб ноя 17, 2012 20:56:29 Рейтинг сообщения: 0
|
Borodach, большое спасибо вам за помощь! Прибор починил, помогла замена электролитов. Также заменил операционник У1, но он был не виноват. |
| Вернуться наверх | |
|
Borodach |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн окт 28, 2013 18:40:23 |
||
Карма: 120 Рейтинг сообщения: 0
|
Так для индуктивностей и емкостей он и нужен, ибо резисторы любым тестером можно измерить … |
||
| Вернуться наверх | |||
|
galch |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Вс июл 10, 2016 13:17:05 |
|
Зарегистрирован: Вт сен 27, 2011 14:58:48 Рейтинг сообщения: 0
|
Подскажите кто пользовался данным прибором — как он должен работать? При нажатии на кнопку, стрелка должна отклониться на какое-то значение, и остаться на нём пока держишь нажатой кнопку, или она должна тут же упасть обратно ноль? |
| Вернуться наверх | |
|
Pavlovich86 |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн июл 11, 2016 09:02:01 |
|
Зарегистрирован: Вс сен 02, 2012 14:13:17 Рейтинг сообщения: 0
|
Читайте Паспорт + Инструкцию на прибор. https://cloud.mail.ru/public/2Md5/NMbT73VTK Последний раз редактировалось Pavlovich86 Пн июл 11, 2016 14:50:11, всего редактировалось 1 раз. |
| Вернуться наверх | |
|
galch |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн июл 11, 2016 12:50:21 |
|
Зарегистрирован: Вт сен 27, 2011 14:58:48 Рейтинг сообщения: 0
|
Pavlovich86 писал(а): Читайте Паспорт + Инструкцию на прибор. https://cloud.mail.ru/public/2Md5/NMbT73VTK Премного благодарен! |
| Вернуться наверх | |
|
as_fs |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Вс апр 01, 2018 21:26:47 |
|
Зарегистрирован: Пт янв 02, 2015 21:45:15 Рейтинг сообщения: 0
|
Пользуюсь прибором уже давно. Сегодня обнаружил неисправность: не измеряет емкость на двух диапазонах 90пф и 1нф. Подскажите, пожалуйста, как лечить. Выглядит неисправность следующим образом: подключаю конденсатор, нажимаю на кнопку LC (измерение), стрелка уходит вправо и возвращается на ноль. Все остальные диапазоны работают. |
| Вернуться наверх | |
|
Adagumer |
Заголовок сообщения: Re: Прибор измерения RLC Ф 4320 — модернизация Добавлено: Пн апр 02, 2018 05:56:41 |
||
Карма: 18 Рейтинг сообщения: 0
|
А напряжение на Кронах на этих пределах не проседает? |
||
| Вернуться наверх | |||
