Фагор стиральная машина инструкция

Инструкция и руководство для
Fagor 1FET-109W

12 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

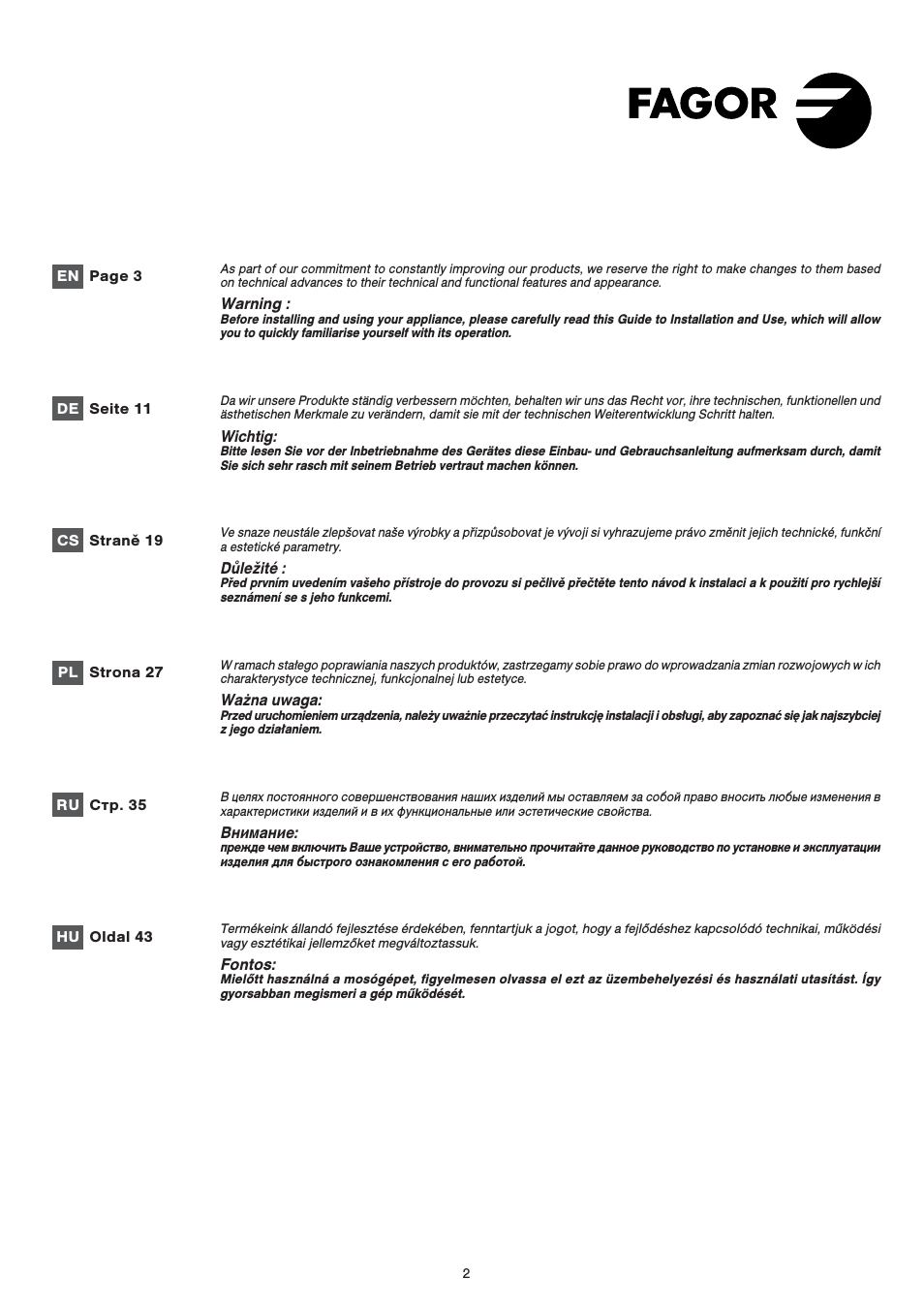

FAGOR

Page 3

As part of our commitment to constantly improving our products, we reserve the right to make changes to them based

on technical advances to their technical and functional features and appearance.

Warning :

Before installing and using your appliance, please carefully read this Guide to Installation and Use, which wil allow

you to quickly familiarise yourself with its operation.

Seite 11

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und
ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit
Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

Stranè 19

Ve snaze neustäle zlepsovät nase vÿrobky a pfizpûsobovatje vÿvoji si vyhrazujeme pravo zmënit jejich technické, funkcnf

a estetické parametry.

Dulezité :

Pred prvnim uvedenim vaseho pfistroj’e do provozu si peclivè pfectète tento nâvod k instalaci a k pouzitipro rychlejsi
seznàmeni se s jeho funkcemi

Strona 27

Wramach staiego poprawiania naszych produktow, zastrzegamy sobie prawo do wprowadzania zmian rozwojowych w ich

charakterystyce technicznej, funkcjonalnej lub estetyce.

Wazna uwaga:

Przed uruchomieniem urzgdzenia, nalezy uwaznie przeczytac instrukcjç instalacji i obstugi, aby zapoznac siç jak najszybciej

z jego dziataniem.

Стр. 35

В целях постоянного совершенствования наших изделий мы оставляем за собой право вносить любые изменения в

характеристики изделий и в их функциональные или эстетические свойства.

Внимание:

прежде чем включить Ваше устройство, внимательно прочитайте данное руководство по установке и эксплуатации
изделия для быстрого ознакомления с его работой.

Oldal 43

Termékeink

ällandö

fejlesztése

érdekében,

fenntartjuk

a

jogot,

hogy a

fejiôdéshez

kapcsolôdô

technikai,

mûkôdési

vagy esztétikai jeiiemzöket megvältoztassuk.

Fontos:

Mielött hasznàlnà a mosogépet, figyelmesen olvassa el ezt az üzembehelyezési és hasznàlati utasitàst. Îgy

gyorsabban megismeri a gép mûkâdését.

EN

DE

CS

PL

RU

H U

2

1 /ПРЕДСТАВЛЕНИЕ ВАШЕГО ПРИБОРА

•СОДЕРЖАНИЕ

Страница

Демонтаж транспортных зажимов ……………………………………..36

Перемещение прибора………………………………………………………. 36
Подача холодной воды……………………………………………………….36

Слив сточных вод …………………………………………………………….. 36

Электропитание………………………………………………………………… 37

Установка прибора……………………………………………………………..37

Загрузка белья ………………………………………………………………….. 37
Загрузка моющих средств…………………………………………………..37

Страница

Программирование …………………………………………………………… 38
Подробное описание программ и функций ……………………….. 39
Изменение программы стирки ………………………………………….. 40

Автоматическая защита…………………………………………………….. 40
Уход за прибором …………………………………………………………….. 41

Очистка фильтра насоса……………………………………………………. 41

Возможные неисправности…………………………………………………42

Значение мигающих индикаторов …………………………………….. 42

•ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Важно!

Эта стиральная машина, предназначенная исключительно

для домашнего использования, служит для стирки, полоскания

и отжима белья, которое можно стирать в стиральной машине.

Обязательно соблюдайте следующие указания. Мы снимаем с

себя всю ответственность и не предоставляем никакой

гарантии в случае материального ущерба или телесны

1

х

повреждений вследствие несоблюдения этих рекомендаций.

— Во избежание повреждения Вашего белья или Вашей стиральной машины

необходимо соблюдать инструкции руководства по эксплуатации машины.

Используйте только моющие средства, утвержденные для применения в

стиральных машинах для домашнего пользования.

— Если перед стиркой Вы обрабатываете Ваше белье пятновыводителями,

растворяющими или какими-либо другими горючими или взрывоопасными

продуктами, не кладите белье сразу в машину.

Кроме того, настоятельно рекомендуется не использовать растворители

или средства в аэрозольных баллонах рядом с Вашей стиральной машиной,

а также рядом с другими электробытовыми приборами в плохо

проветриваемом помещении (опасность пожара и взрыва)

— В случае возникновения неисправностей, которые Вам не удается

устранить самостоятельно с помощью рекомендуемых нами способов
устранения (см. раздел «ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ»), обратитесь

к квалифицированному мастеру по ремонту.

— При необходимости открыть машину в процессе работы (например, чтобы
добавить или вынуть белье) будьте осторожны, во время некоторых циклов

программы (в основном это касается стирки) температура внутри машины
может быть очень высокой (существует риск серьезных ожогов).

— При вводе в эксплуатацию стиральной машины необходимо подключить

ее к водопроводной сети с помощью нового шланга, не используйте бывший

в употреблении шланг.

— Не разрешайте детям играть с машиной и удалите от нее домашних
животных.

— Вышедшие из строя машины должны быть немедленно приведены в

нерабочее состояние.
Отключите и отрежьте шнур электропитания у самой машины. Закройте

кран подачи воды и снимите шланг. Сломайте замок дверцы.

— В случае риска замерзания отсоедините шланг подачи воды и вылейте

воду, которая могла остаться в шланге, опустив его в таз как можно ниже.

• ЭКОНОМИЯ ЭНЕРГИИ

— Программируйте предварительную промывку только в случае
абсолютной необходимости: например, для стирки очень грязной

спортивной или рабочей одежды и т.п.
— Для стирки белья средней и низкой загрязненности Вы получите
отличные результаты, используя программы с низкой температурой.
— Для не сильно загрязненного белья следует выбирать короткий цикл
стирки («Быстро», «Экспресс» или «FLASH» в зависимости от модели).
— Дозируйте моющие средства в зависимости от жесткости воды,

степени загрязнения и количества белья и соблюдайте рекомендации,
указанные на пакетах с этими средствами.

•ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Упаковочные материалы данного устройства пригодны для повторного

использования. Обеспечивая их повторное использование, Вы тем

самым способствуете защите окружающей среды, для этого

необходимо выбрасывать упаковочные материалы в специально

предназначенные для этого контейнеры.

Материалы, из которых изготовлено Ваше устройство, также

пригодны для повторного использования. Данный символ на

устройстве обозначает, что ликвидация данного устройства
должна производиться отдельно от прочих отходов. Переработка

устройства будет произведена в условиях, соответствующих
европейскому стандарту 2002/96/CE по утилизации электроприборов

и электронной продукции. Необходимо узнать в мэрии или у поставщика

продукции адрес ближайшего к Вашему дому пункта сбора
использованных приборов.

Благодарим Вас за содействие в защите окружающей среды.

ОПИСАНИЕ ПРИБОРА

35

RU

Демонтаж транспортных зажимов, Важно, Внимание

Совет, Перемещение прибора, Установка колесиков, Я важно, Подача холодной воды, Замена трубопровода подачи воды1, Слив сточных вод Чат поддержки

• Изображение
• Текст

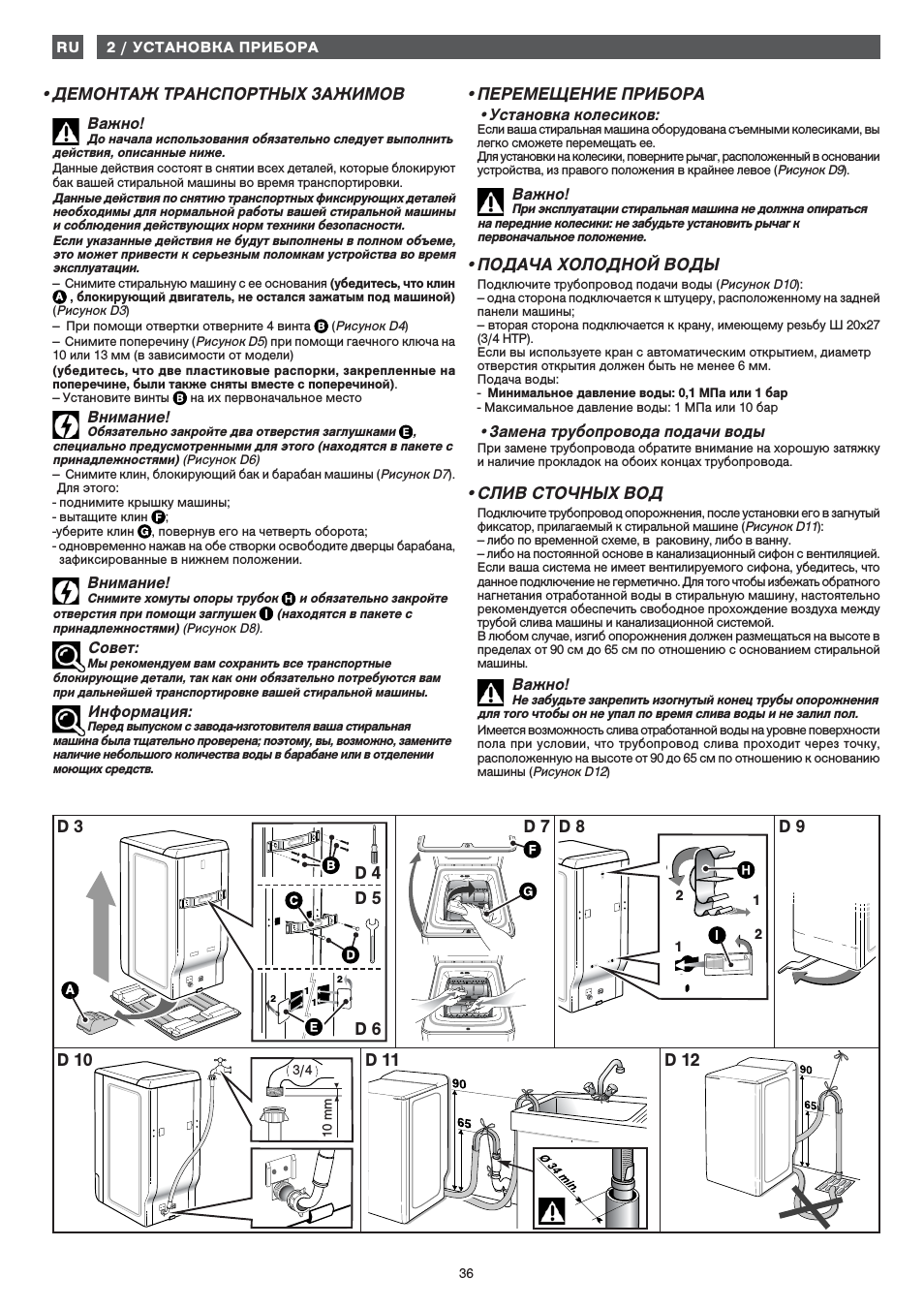

2 / УСТАНОВКА ПРИБОРА

•ДЕМОНТАЖ ТРАНСПОРТНЫХ ЗАЖИМОВ

Важно!

До начала использования обязательно следует выполнить

действия, описанные ниже.

Данные действия состоят в снятии всех деталей, которые блокируют
бак вашей стиральной машины во время транспортировки.

Данные действия по снятию транспортных фиксирующих деталей

необходимы для нормальной работы вашей стиральной машины
и соблюдения действующих норм техники безопасности.
Если указанные действия не будут выполнены в полном объеме,
это может привести к серьезным поломкам устройства во время
эксплуатации.

—

Снимите стиральную машину с ее основания (убедитесь, что клин

О , блокирующий двигатель, не остался зажатым под машиной)

{Рисунок 03

—

При помоши отвертки отверните 4 винта О

{Рисунок 04)

—

Снимите поперечину

{Рисунок 05)

при помоши гаечного ключа на

10 или 13 мм {в зависимости от модели)

(убедитесь, что две пластиковые распорки, закрепленные на
поперечине, были также сняты вместе с поперечиной).

— Установите винты О на их первоначальное место

Внимание!

L

T

J

Обязательно закройте два отверстия заглушками (^,

специально предусмотренными для этого (находятся в пакете с

принадлежностями)

(Рисунок 06)

—

Снимите клин, блокируюший бак и барабан машины

{Рисунок 07).

Для этого:

— поднимите крышку машины;
— выташите клин О;
-уберите клин ©, повернув его на четверть оборота;
— одновременно нажав на обе створки освободите дверцы барабана,

зафиксированные в нижнем положении.

Внимание!

Снимите хомуты опоры трубок и обязательно закройте

отверстия при помощи заглушек^ (находятся в пакете с

принадлежностями)

{Рисунок 08).

Совет:

Мы рекомендуем вам сохранить все транспортные

блокирующие детали, так как они обязательно потребуются вам

при дальнейшей транспортировке вашей стиральной машины.

Щ

Информация:

Перед выпуском с завода-изготовителя ваша стиральная

машина была тшательно проверена; поэтому, вы, возможно, замените
наличие небольшого количества воды в барабане или в отделении
моющих средств.

>

ПЕРЕМЕЩЕНИЕ ПРИБОРА

• Установка колесиков:

Если ваша стиральная машина оборудована съемными колесиками, вы

легко сможете перемешать ее.

Для установки на колесики, поверните рычаг, расположенный в основании

устройства, из правого положения в крайнее левое

[Рисунок 09).

■Я Важно!

т

!

1

При эксплуатации стиральная машина не должна опираться

на передние колесики: не забудьте установить рычаг к
первоначальное положение.

>

ПОДАЧА ХОЛОДНОЙ ВОДЫ

Подключите трубопровод подачи воды

[Рисунок 010):

—

одна сторона подключается к штуцеру, расположенному на задней

панели машины;

— вторая сторона подключается к крану, имеюшему резьбу Ш 20×27

[3/4 НТР).
Если вы используете кран с автоматическим открытием, диаметр
отверстия открытия должен быть не менее 6 мм.
Подача воды:

— Минимальное давление воды: 0,1 МПа или 1 бар
— Максимальное давление воды: 1 МПа или 10 бар

• Замена трубопровода подачи воды

1

При замене трубопровода обратите внимание на хорошую затяжку

и наличие прокладок на обоих концах трубопровода.

• СЛИВ СТОЧНЫХ ВОД

Подключите трубопровод опорожнения, после установки его в загнутый

фиксатор, прилагаемый к стиральной машине

[Рисунок 011):

—

либо по временной схеме, в раковину, либо в ванну.

— либо на постоянной основе в канализационный сифон с вентиляцией.

Если ваша система не имеет вентилируемого сифона, убедитесь, что

данное подключение не герметично. Для того чтобы избежать обратного

нагнетания отработанной воды в стиральную машину, настоятельно
рекомендуется обеспечить свободное прохождение воздуха между
трубой слива машины и канализационной системой.
В любом случае, изгиб опорожнения должен размешаться на высоте в
пределах от 90 см до 65 см по отношению с основанием стиральной
машины.

■Я Важно!

L

J

Не забудьте закрепить изогнутый конец трубы опорожнения

для того чтобы он не упал по время слива воды и не залил пол.

Имеется возможность слива отработанной воды на уровне поверхности

пола при условии, что трубопровод слива проходит через точку,
расположенную на высоте от 90 до 65 см по отношению к основанию
машины

[Рисунок 012)

36

RU

Важно, Совет, Загрузка белья

Открытие машины, Установка прибора, Я важно, Установка по уровню, Регулируемые ножки, Символы ухода за тканью, Загрузка моющих средств Чат поддержки

• Изображение
• Текст

3 / ПОДГОТОВКА БЕЛЬЯ И ПРИБОРА

• ЭЛЕКТРОПИТАНИЕ

т

Важно!

Для обеспечения вашей безопасности следует строго

соблюдать положения, указанные ниже.

—

Перед подключением стиральной машины вам следует обязательно

убедиться, что ее электрические характеристики соответствуют вашей

электрической системе (см. данные, указанные на идентификационной табличке,
закрепленной на задней панели машины).

Электрическая система должна соответствовать действующим нормам и

требованиям организаций энергонадзора, действующим в соответствующей

стране, в частности, относительно заземления и размещения машины в

ванных комнатах.

Мы не несем ответственности за любые несчастные случаи, возникшие
в результате несоответствующего заземления стиральной машины.

Совет:

^ Рекомендации, относительно электрического подключения

стиральной машины

—

Не используйте удлинитель, переходник или тройник.

— Никогда не отключайте заземление.
— Розетка должна располагаться в легко доступном месте, но вне
досягаемости детьми

В

случае

возникновения

каких-либо

сомнений,

обратитесь

в

компанию по установке.

Важно!

т

•ЗАГРУЗКА БЕЛЬЯ

Выполните действия в следующем порядке:

* Открытие машины

—

Проверьте, чтобы переключатель программ был установлен в

положении «О».

— В зависимости от модели, поднимите ручку открытия или нажмите на кнопку,

расположенную на передней панели машины. Крышка откроется.

— Откройте барабан, нажав на кнопку, расположенную на передней дверце.

* Загрузка белья

Для достижения оптимальных результатов стирки, загружайте в машину

предварительно отсортированное и развернутое белье, располагая его
равномерно по всему барабану. Для достижения оптимального отжима без

образования комков кладите вместе белье большого и маленького размера.

* Закрытие барабана

Убедитесь в нормальном закрытии барабана.

Важно!

Убедитесь, что три защелки и край кнопки хорошо видны..

т

_____

Ваше устройство соответствует европейским нормативным

требованиям СЕЕ/73/23 (устройства низкого напряжения) и СЕЕ/89/336
(электромагнитная совместимость) с изменениями в соответствии с
требованиями СЕЕ/93/68.

•УСТАНОВКА ПРИБОРА

■Я Важно!

Т

■

1

Если вы устанавливаете стиральную машину рядом с другим

устройством или мебелью, мы рекомендуем всегда оставлять

пространство между устройствами для обеспечения достаточной
вентиляции машины.

Совет:

с

другой стороны мы настоятельно не рекомендуем:

—

устанавливать стиральную машину во влажном плохо

проветриваемом помещении;

— устанавливать стиральную машину в местах, где на нее может попасть вода;

— устанавливать машину на ковровом покрытии.

Если этого избежать невозможно, примите все необходимые меры для

обеспечения циркуляции воздуха около основания машины для нормальной

вентиляции ее внутренних узлов.

* Установка по уровню:

При помощи уровня убедитесь в горизонтальности поверхности, на которой

устанавливается стиральная машина: допускается максимальный угол

наклона в 2°, то есть по ширине машины допускается разница в высоте 1

см, по глубине разница не должна превышать 1,5 см.

* Регулируемые ножки

Некоторые машины оснащены двумя регулируемыми ножками,

расположенными спереди и позволяющими компенсировать неровности

пола. Чтобы отрегулировать горизонтальное положение и устойчивость

машины, поступите следующим образом:

— поставьте машину на колесики (или легко толкните ее назад, если она

не оснащена съемными колесиками)

— в зависимости от поверхности пола — завинтите или отвинтите одну или

обе ножки, или отрегулируйте их высоту.

(Рисунок 013)

—

вновь установите машину на ножки и проверьте ее устойчивость.

• СИМВОЛЫ УХОДА ЗА ТКАНЬЮ

—

Стирка

^!

: никогда не превышайте указанную температуру

—

Возможно применение разбавленных холодной водой хлорсодержащих

средств:

—

Глаженье: теплым утюгом

средним утюгов

горячим утюгом

—

Химчистка: минеральное масл^ © тетрахлорэтилен ©

любые растворители ®

— Примечание:перечеркнутый символ означает запрещение Ж ^ Ж

• ЗАГРУЗКА МОЮЩИХ СРЕДСТВ

И

Важно!

(Рисунок D14)

—

Емкость «СТИРКА» может использоваться для порошков и жидкостей,

однако не следует использовать жидкое моющее средство для программ

С предварительной стиркой и/или С «отложенным включением» (в

зависимости от модели).
— Концентрированные смягчители для белья необходимо разбавлять теплой

водой.

— Концентрированный отбеливатель необходимо обязательно разбавлять.
— Для правильного заполнения емкостей для моющих средств, установите

крышку отделения в положение максимального открытия.

— Не превышайте МАХ уровень

.

•Дозировка моющих средств

Количество используемых моющих средств зависит от жесткости воды,

степени загрязненности и количества стираемого белья.

При дозировке моющих средств всегда следуйте рекомендациям,

указанным на упаковке моющих средств.

Внимание: рекомендации производителей моющих средств

соответствуют, в большинстве случаев, максимальной загрузке
барабана. Соответствующим образом регулируйте дозировку в
соответствии с весом белья, загруженного в машину.
Эти рекомендации помогут вам избежать передозировки, вызывающей
обильное пенообразование. Повышенное пенообразование может
снизить эксплуатационные характеристики вашей машины и увеличить
длительность стирки, а также потребление воды.

• Моющие средства для шерсти и деликатных тканей

Для стирки изделий из этих тканей рекомендуется использовать
соответствующие моющие средства (избегайте добавлять их

непосредственно в барабан, так как некоторые моющие средства

агрессивно воздействуют на металл).

• Перед первой стиркой

Перед первой стиркой мы рекомендуем вам запустить программу стирки
«ХЛОПОК 90° без предварительной стирки» без белья с использованием 1/2 дозы

вашего обычного моющего средства. Это делается для удаления оставшихся
после изготовления веществ, которые могли остаться в вашей машине

•

ПРОГРАММЫ ДЛЯ НОРМАЛИЗОВАННЫХ

СОПОСТАВИТЕЛЬНЫХ ИСПЫТАНИЙ

Хлопок ^ 60°C — 5 кг — без функций — максимальный отжим

Для письменного заключения на энергетическом вкладыше, испытания

проводились в соответствии с европейской директивой 92/75/CEE, с
номинальной мощностью, и с обеспечением полного использования моющего

средства CEI с начала фазы стирки.

D 13

® I Емкость для предварительной стирки (порошок)

®

II

Емкость для стирки (порошок или жидкость)

^ ^ Смягчитель

® Отбеливатель

стиральный

порошок

ЖИДКОСТЬ ДЛЯ

стирки

37

RU

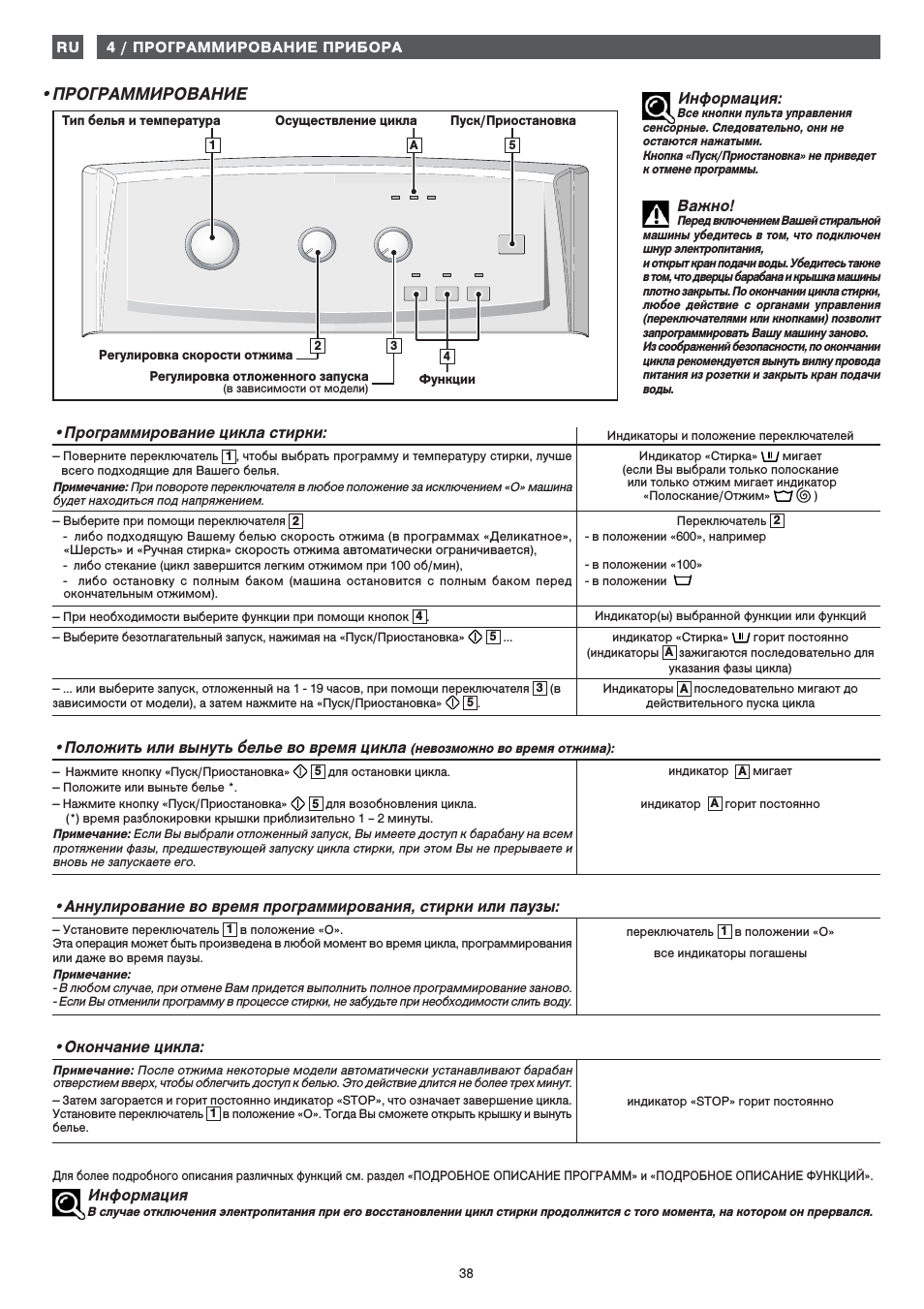

4 / ПРОГРАММИРОВАНИЕ ПРИБОРА

• ПРОГРАММИРОВАНИЕ

Тип белья и температура

&

Осуществление цикла

Пуск/Приостановка

\к

[5

Регулировка скорости отжима

Регулировка отложенного запуска___ фу

нк

ц

ии

(в зависимости от модели)

Щ

Информация:

^

Все ннопни пульта управления

сенсорные. Следовательно, они не
остаются нажатыми.
Кнопка «Пуск/Приостановка» не приведет
к отмене программы/.

И

Важно!

Перед включением Вашей стиральной

машины убедитесь в том, что подключен
шнур электропитания,
и открыт кран подачи воды. Убедитесь также
в том, что дверцы/ барабана и крышка /машины/
плотно закры/ты/. По окончании цикла стирки,

любое действие с органами управления

(переключателями или кнопками) позволит

запрограммировать Вашу машину заново.
Из соображений безопасности, по окончании
цикла рекомендуется вь/нуть вилку провода
питания из розетки и закрыть кран подачи
воды.

•Программирование цикла стирки:

Индикаторы и положение переключателей

—

Поверните переключатель |Т|, чтобы выбрать программу и температуру стирки, лучше

всего подходящие для Вашего белья.

Примечание

:

При повороте переключателя в любое положение за исключение

/

м «О» машина

будет находиться под напряжением.

Индикатор «Стирками мигает

(если Вы выбрали только полоскание

или только отжим мигает индикатор

«Полоскание/Отжим^^ ©)

—

Выберите при помощи переключателя [2]

— либо подходящую Вашему белью скорость отжима (в программах «Деликатное»,

«Шерсть» и «Ручная стирка» скорость отжима автоматически ограничивается),

— либо стекание (цикл завершится легким отжимом при 100 об/мин),
— либо остановку с полным баком (машина остановится с полным баком перед

окончательным отжимом).

Переключатель [2]

— в положении «600», например

— в положении «100»
— в положении

— При необходимости выберите функции при помощи кнопок Щ.

Индикатор(ы) выбранной функции или функций

— Выберите безотлагательный запуск, нажимая на «Пуск/Приостановка^^ ф[5 …

индикатор «Стирками горит постоянно

(индикаторы [л] зажигаются последовательно для

указания фазы цикла)

— … или выберите запуск, отложенный на 1 — 19 часов, при помощи переключателя [3 (в

зависимости от модели), а затем нажмите на «Пуск/Приостановка^^ ф [5.

Индикаторы [А последовательно мигают до

действительного пуска цикла

•Положить или вынуть белье во время цикла

(невоз

/

можно во вре

/

мя отжи

/

ма):

—

Нажмите кнопку «Пуск/Приостановка^^ ф [5| для остановки цикла.

— Положите или выньте белье *.
— Нажмите кнопку «Пуск/Приостановка^^ ф [5 для возобновления цикла.

(*) время разблокировки крышки приблизительно 1 — 2 минуты.

Примечание:

Если Вы выбрали отложенный запуск, Вы имеете доступ к барабану на всем

протяжении фазы, предшествующей запуску цикла стирки, при этом Вы не прерываете и

вновь не запускаете его.

индикатор [A мигает

индикатор [A горит постоянно

•Аннулирование во время программирования, стирки или паузы:

— Установите переключатель |Т| в положение «О».

Эта операция может быть произведена в любой момент во время цикла, программирования
или даже во время паузы.

Примечание:

—

В любом случае, при отмене Вам придется выполнить полное программирование заново.

—

Если Вы отменили программу в процессе стирки, не забудьте при необходимости слить воду.

переключатель |Т| в положении «О»

все индикаторы погашены

• Окончание цикла:

Примечание:

После отжима некоторые модели автоматически устанавливают барабан

отверстием вверх, чтобы/ облегчить доступ к белью. Это действие длится не более трех минут.

— Затем загорается и горит постоянно индикатор «STOP», что означает завершение цикла.

Установите переключатель Щ в положение «О». Тогда Вы сможете открыть крышку и вынуть

белье.

индикатор «STOP» горит постоянно

Для более подробного описания различных функций см. раздел «ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММ» и «ПОДРОБНОЕ ОПИСАНИЕ ФУНКЦИЙ».

Информация

в случае отключения электропитания при его восстановлении цикл стирки продолжится с того момента, на котором он прервался.

38

RU

Важно, Примеры программ, Подробное описание программ

Хлопок/ белое ф, Цветное / синтетика а, Деликатное, Бережная стирка шерсти, Ручная стирка ^1, Быстрая стирка 30’ \х>зо, Только полоскание с7 Чат поддержки

• Изображение
• Текст

4 / ПРОГРАММИРОВАНИЕ ПРИБОРА

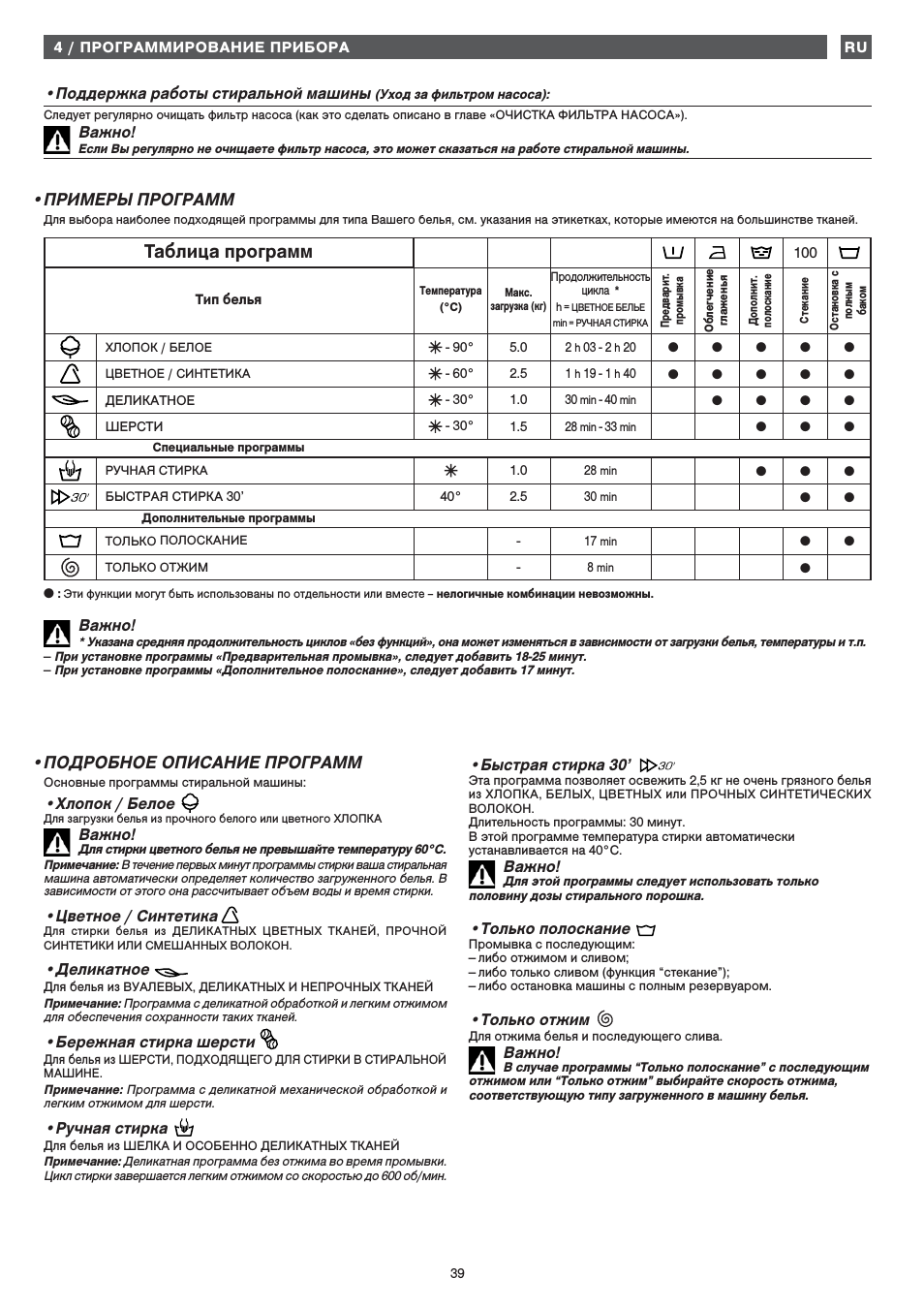

> Поддержка работы стиральной машины

(Уход за фильтром насоса):

Следует регулярно очищать фильтр насоса (как это сделать описано в главе «ОЧИСТКА ФИЛЬТРА НАСОСА»)

Важно!

Если Вы регулярно не очищаете фильтр насоса, это может сказаться на работе стиральной машины.

• ПРИМЕРЫ ПРОГРАММ

Для выбора наиболее подходящей программы для типа Вашего белья, см. указания на этикетках, которые имеются на большинстве тканей.

Таблица программ

U7

a

100

Тип белья

Температура

(°C)

Макс.

загрузка (кг)

Продолжительность

цикла *

h =

Ц ВЕТНО Е БЕЛЬЕ

m in = РУЧНАЯ СТИ РКА

Q. tu

DI =

II

Ф
s

oc

X .0
Ф X

— s

i

1

\o 5

о

1 ^

Ш S

ё

8

О 5

«=C 2

Ф
X

X

Ф

X

Ф

H

О

0

Ф —

X 1 s
1

i

i

в

о

хлопок/БЕЛОЕ

Ж- 90°

5.0

2 h03 — 2 h20

•

•

•

•

•

Л

ЦВЕТНОЕ / СИНТЕТИКА

Ж- 60°

2.5

1 h 19 — 1 h40

•

•

•

•

•

ДЕЛИКАТНОЕ

Ж- 30°

1.0

30 min- 40 min

•

•

•

•

%

ШЕРСТИ

Ж- 30°

1.5

28 min — 33 min

•

•

•

Специальные программы

РУЧНАЯ СТИРКА

ж

1.0

28 min

•

•

•

\Х>зо’

БЫСТРАЯ СТИРКА 30′

40°

2.5

30 min

•

•

Дополнительные программы

ТОЛЬКО ПОЛОСКАНИЕ

—

17 min

•

•

(§)

ТОЛЬКО ОТЖИМ

—

8 min

•

• : Эти функции могут быть использованы по отдельности или вместе — нелогичные комбинации невозможны.

Важно!

*

Указана средняя продолжительность циклов «без функций», она может изменяться в зависимости от загрузни белья, температуры и т.п.

—

При установке программы «Предварительная промывка», следует добавить 18-25 минут.

—

При установке программы «Дополнительное полоскание», следует добавить 17 минут.

• ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММ

Основные программы стиральной машины:

•Хлопок/ Белое ф

Для загрузки белья из прочного белого или цветного ХЛОПКА

И

Важно!

Для стирки цветного белья не превышайте температуру 60

°С.

Примечание:

В течение первых минут программы стирки ваша стиральная

машина автоматически определяет количество загруженного белья. В
зависимости от этого она рассчитывает объем воды и время стирки.

• Цветное / Синтетика А

Для стирки белья из ДЕЛИКАТНЫХ ЦВЕТНЫХ ТКАНЕЙ, ПРОЧНОЙ

СИНТЕТИКИ ИЛИ СМЕШАННЫХ ВОЛОКОН.

•Деликатное

Для белья из ВУАЛЕВЫХ, ДЕЛИКАТНЫХ И НЕПРОЧНЫХ ТКАНЕЙ

Примечание:

Программа с деликатной обработкой и легким отжимом

для обеспечения сохранности таких тканей.

•Бережная стирка шерсти

Для белья из ШЕРСТИ, ПОДХОДЯЩЕГО ДЛЯ СТИРКИ В СТИРАЛЬНОЙ

МАШИНЕ.

Примечание:

Программа с деликатной механической обработкой и

легким отжимом для шерсти.

•Ручная стирка ^1!!!?

Для белья из ШЕЛКА И ОСОБЕННО ДЕЛИКАТНЫХ ТКАНЕЙ

Примечание:

Деликатная программа без отжима во время промывки.

Цикл стирки завершается легким отжимом со скоростью до 600 об/мин.

• Быстрая стирка 30’ \Х>зо’

Эта программа позволяет освежить 2,5 кг не очень грязного белья

из ХЛОПКА, БЕЛЫХ, ЦВЕТНЫХ или ПРОЧНЫХ СИНТЕТИЧЕСКИХ

ВОЛОКОН.

Длительность программы: 30 минут.

В этой программе температура стирки автоматически

устанавливается на 40°С.

И

Важно!

Для этой программы следует использовать только

половину дозы стирального порошка.

• Только полоскание С7

Промывка с последующим:

— либо отжимом и сливом;
— либо только сливом (функция “стекание”);
— либо остановка машины с полным резервуаром.

• Только отжим (§)

Для отжима белья и последующего слива.

т

Важно!

в случае программы “Только полоскание” с последующим

отжимом или “Только отжим» выбирайте скорость отжима,
соответствующую типу загруженного в машину белья.

39

RU

Облегчение глаженья 3, Дополнительное полоскание, Остановка с полны1м баком а

Изменение программы стирки, Во время программирования, После начала цикла, Во время цикла, По окончании цикла, Важно, Защита от переполнени� Чат поддержки

• Изображение
• Текст

4 / ПРОГРАММИРОВАНИЕ ПРИБОРА

•ПОДРОБНОЕ ОПИСАНИЕ ФУНКЦИЙ

• Предварительная промывка Ш

Специально для особенно запачканного белья (грязь, кровь и т.п.)

Первая промывка холодной водой с последующим нагревом до

температуры 30°С.
Эта промывка холодной водой позволяет удалить грязь перед горячей
стиркой.

И

Важно!

Необходимо поместить стиральный порошок в отделение

“I”

машины.

• Облегчение глаженья 3

Позволяет избежать складки на белье и облегчает глаженье.

•Дополнительное полоскание ^

Дополнительная промывка специально для чувствительной и
подверженной аллергии кожи.

’ Отложенный запуск

(в зависимости от модели)

©

(@

• При отложенном запуске

(Только для приборов,

оснащенны

1

х этой функцией):

—

Любые изменения программы учитываются во время периода

ожидания отложенного запуска.

©

Вы можете отложить время запуска программы на 1,3, 6, 9,12,15 или
19 часов, чтобы воспользоваться специальным тарифом или завершить

цикл в желаемое время.
Для этого выберите при помощи переключателя [3 время запуска
цикла и нажмите на «Пуск/Приостановка^^ ф l~5l

Примечание:

-Если, выбрав эту функцию, Вы не нажали на кнопку «1уск/Приостановка^

ф[5].

функция будет учтена через несколько секунд.

—

Три индикатора осуществления цикла (Стирка^, Полоскание/Отжим

а(§)

и Окончание «STOP») будут последовательно мигать справа

налево

во

время

всего

периода

ожидания,

предшествующего

действительному запуску цикла.

• Остановка с полны

1

м баком а

Эта функция позволяет вынуть белье из машины до фазы отжима или
отложить фазу отжима, это позволит белью остаться в воде, благодаря

чему оно не помнется.

Примечание:

Если машина остановлена с полньпм баком, индикатор

осуществления цикла «Полоскание/Отжим»^^

(§)

мигает

Затем:

—

если Вы хотите слить воду и отжать белье, выберите при помощи

переключателя [2 скорость отжима, подходящую белью.
Программа завершается автоматически.

— Если Вы хотите только слить воду, выберите при помощи

переключателя [2 функцию «Стекание» (положение «100»).

• ИЗМЕНЕНИЕ ПРОГРАММЫ СТИРКИ

• Во время программирования:

До нажатия на кнопку «Пуск/Приостановка^^ ф [5 возможны любые

изменения.

• После начала цикла:

Вы можете изменить тип ткани (например, перейти от «ХЛОПКА» к

«СИНТЕТИКЕ» и т.п.). В этом случае проверьте все выбранные ранее

функции. Ваш новый выбор должен быть подтвержден нажатием на

кнопку «Пуск/Приостановка^^ ф [5.

Тогда машина сможет при необходимости слить часть воды.

• Во время цикла:

В зависимости от модели возможны следующие изменения, не

требующие нажатия на «Пуск/Приостановка^^ ф [5.
— для ткани того же типа Вы можете изменить температуру.

Примечание:

Если температура, достигнутая циклом стирки выше,

вновь установленной, нагревание немедленно остановится, а цикл
продолжится.

—

Во время всего цикла Вы можете изменять скорость отжима

— Во время всей стирки Вы можете выбрать «стекание» 100 и «остановку

с полным баком^^!/.

— Вы можете включить функцию «Дополнительное полосканием^

до

начала полоскания (до тех пор каквключится индикатор осуществления
цикла «Полоскание/Отжим^^ (§)).

— Вы можете отключить любые функции во время всего цикла, если их

действие уже не было завершено.

— Вы можете изменить длительность «отложенного запуска»

время всего периода ожидания, предшествующего действительному
запуску цикла.

Примечание:

— Во время этого периода вы

1

бор нового времени отменяет предыдущую

установку

Вновь

запрограммированная

длительность

учитывается

сразу же после ее установки.

—

Если во время этого периода Вы хотите полностью отменить

«отложенный запуск», установите переключатель

[3

в положение «О»,

затем кратко нажмите на кнопку «Пуск/Приостановка^^

[3.

Цикл немедленно начнется.

—

Вы можете включить функции «Предварительная промывками и

«Облегчение глаженья^^ 3 только в период ожидания «отложенного

запуска».

•По окончании цикла:

Если индикатор «STOP» горит постоянно, Вы можете запрограммировать

новый цикл, не проходя через положение «О» переключателя |Т].
Для этого достаточно повернуть один из переключателей, либо нажать
на любую из клавиш

Индикатор «СтиркаМ!7 начинает мигать.
Машина готова для нового программирования.

«АВТОМАТИЧЕСКАЯ ЗАЩИТА

•Блокировка открыгтия крыппки:

При начале цикла стирки крышка вашей машины блокируется.
После завершения цикла или при остановке машины с водой,

блокировка крышки отключается.

Если вы запрограммировали запуск с выдержкой времени, крышка не

блокируется в течение всего периода ожидания до начала цикла.

Если вы хотите открыть крышку во время цикла, кратко нажмите кнопку

Ф® и подождите 1 — 2 минуты для выключения системы блокировки

крышки.

Важно!

В

в зависимости от момента цикла, время открытия крышки

мотет быть более или менее продолжительным, так как машина

должна охладиться.

Во время цикла, для открыгтия крышки температура в стиральной
машине не должна превышать определенное значение во
избежание серьезны/х ожогов.

• Защита от переполнения:

Во время стирки постоянный контроль уровня воды предотвращает

любое возможное переполнение машины.

•Блокировка при отжиме:

Ваша стиральная машина оборудована блокировкой, которая может

не допускать отжима при обнаружении неправильного распределения

белья в барабане. В этом случае, ваше белье может быть недостаточно
отжато. В таком случае, равномерно распределите белье в барабане

и запрограммируйте новый отжим.

* Предохранительное устройство против образования

пены:
Ваша стиральная машина может обнаружить слишком обильное

образование пены во время отжима. В таком случае цикл отжима

прекращается, и вода из резервуара сливается.

После этого цикл стирки возобновляется с новой скоростью отжима

и, возможно, с добавлением дополнительной промывки.

40

RU

Очистка фильтра насоса (вариант 1), Очистка фильтра насоса (вариант2), Очистка прибора

Уход за внутренними частями, Очистка лотка для моющих средств, Периодические проверки, Замена электрического лровода литания внимание Чат поддержки

• Изображение
• Текст

5 / УХОД ЗА ПРИБОРОМ

• ОЧИСТКА ФИЛЬТРА НАСОСА (вариант 1)

в зависимости от модели прибора могут различаться способы доступа

к фильтру насоса (см. вариант 1 и 2).

Этот фильтр собирает мелкие предметы, которые Вы могли случайно
оставить в карманах Вашей одежды, и предотвращает их попадание в

насос.

Для очистки этого фильтра выполните следующие действия:

— откройте дверцы барабана. На дне Вы увидите пластмассовую деталь

О

(Рисунок D15)

—

отвинтите эту деталь

(Рисунок D16).

Для этого:

— введите стержень (например, карандаш или отвертку) в отверстие,

расположенное на детали

О

— нажимая на этот стержень вертикально, сдвиньте деталь

О

вправо

до освобождения из гнезда.

— выньте деталь

О

— осторожно прокрутите барабан с открытыми дверцами к передней

части машины

(Рисунок D17)

Через отверстия, освободившиеся благодаря извлечению детали

О

,

Вы имеете доступ к фильтру насоса О.

— извлеките его из гнезда

(Рисунок D17)

—

удалите различные предметы, находящиеся в нем

— промойте под краном

(Рисунок D18)

—

установите фильтр на место до упора, проверив его чистоту

— верните деталь

О

, установив ее в отверстия на дне барабана и

сдвигая влево до полного защелкивания

(Рисунок D19).

ОЧИСТКА ФИЛЬТРА НАСОСА (вариант2)

Если Ваш прибор не оснащен деталью

О

, представленной на Рисунке

D16, для очистки фильтра насоса Вам следует поступить следующим

образом:

— прокрутите барабан так, чтобы его закрытые дверцы оказались внизу:

Вы увидите пластмассовую деталь ©

(Рисунок D20)

—

открутите винт ©, если Ваш прибор им оснащен

— на некоторых типах приборов деталь

е

снабжена зажимом ©.

В этом случае отвинтите деталь ©, нажимая на этот зажим © и

осторожно сдвигая вправо

— затем, в любом случае, снова прокрутите барабан, откройте дверцы

и извлеките деталь ©, сдвигая ее по направлению стрелки

(Рисунок

D21)

— осторожно прокрутите барабан с открытыми дверцами к передней

части машины

(Рисунок D22).

Через отверстия, освободившиеся благодаря извлечению детали G,

Вы имеете доступ к фильтру насоса ©.

— извлеките его из гнезда

(Рисунок D22)

—

удалите различные предметы, находящиеся в нем

— промойте под краном

(Рисунок D23)

—

установите фильтр на место до упора, проверив его чистоту

— верните детали © и винт © на место, проделав все
действия в обратном порядке.

‘ ОЧИСТКА ПРИБОРА

И

Важно!

Для очистки обшивки машины, пульта управления и всех

остальных пластмассовых частей используйте только смоченную

водой губку или тряпку с жидким мылом.

Ни в коем случае не используйте:

— абразивные порошки;
— металлические или пластиковые мочалки;
— вещества на основе спирта (спирт, растворители и т. п.).

•УХОД ЗА ВНУТРЕННИМИ ЧАСТЯМИ

Для достижения наилучших гигиенических показателей мы рекомендуем:
— после окончания стирки оставлять крышку машины открытой в течение

некоторого времени;

— приблизительно раз в месяц мыть слегка хлорированными веществами

пластиковые и резиновые детали в месте доступа к баку машины. Для

удаления всех остатков данного вещества ополосните вымытые детали.
— как минимум, раз в месяц выполнять стирку при температуре 90°С.

‘ ОЧИСТКА ЛОТКА ДЛЯ МОЮЩИХ СРЕДСТВ

Регулярно чистите отделение для моющих средств. Для этого:

— одновременно нажмите на выступы ©, находящиеся с двух сторон
от лотка, чтобы извлечь его

(Рисунок 024).

—

вытащите сифоны

О

расположенные в задней части отделения О

и отсоедините отделение от его передней направляющей ©

(Рисунок

025).

—

промойте отделение проточной водой (не забудьте слить воду, которая

могла остаться внутри отделения)

— установите на место все элементы отделения так, чтобы основная
часть отделения соединилась с направляющими, и затем установите

весь блок под крышку машины.

‘ ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ

Во избежание протечек рекомендуем проверять состояние шлангов

подачи воды и слива. В случае наличия малейших следов
растрескивания, следует заменить их идентичными шлангами, которые
можно приобрести у изготовителя или в его Службе послепродажного

обслуживания. Про замену шлагов подачи воды Вы можете прочитать

в главе «ПОДАЧА ХОЛОДНОЙ ВОДЫ»

•ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ЛРОВОДА ЛИТАНИЯ

Внимание!

L7J

Для Вашей безопасности замена электрического провода

или, в зависимости от модели, всей электрической коробки и
провода должна обязательно осушествляться Службой
послепродажного обслуживания продавца или
квалифицированны

1

м специалистом.

41

RU

Возможные неисправности, Цикл стирки не запускается, Вокруг машины образуется лужа воды

Внимание, Сильная вибрация во время отжима, Белье не отжимается или отжимается недостаточн, Машина не сливает воду, Крышка машины не открыв Чат поддержки

• Изображение
• Текст

6 / НЕПОЛАДКИ И МИГАЮЩИЕ ИНДИКАТОРЫ

• ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

• Цикл стирки не запускается

—

Вы забыли нажать кнопку «Пуск/Приостановка».

— Отключено электропитание машины:
— проверьте, включен ли шнур питания в сеть,
— проверьте исправность выключателя и предохранителей.
— Закрыт кран подачи воды.
— Плохо закрыта крышка машины.

• Вокруг машины образуется лужа воды

Внимание!

L7J в первую очередь выключите вилку из розетки или

выключите соответствующий предохранитель и закройте кран
подачи воды.
Во время работы стиральной машины уровень воды постоянно
контролируется. Если несмотря на это из машины вытекает вода, то
это возможно происходит по одной из следующих причин:

— неправильно установлен спускной кран;
— утечка из трубопровода подачи воды стиральной машины:
— проверьте наличие уплотнений и затяжку соединений.

• Сильная вибрация во время отжима

—

Ваша стиральная машина плохо установлена:

— проверьте, что удалены все прокладки и клинья, используемые для

транспортировки машины (см. раздел «ДЕМОНТАЖ ТРАНСПОРТНЫХ
ЗАЖИМОВ»).

— Проверьте горизонтальность пола.
— Стиральная машина стоит на передних роликах (в зависимости

от модели)

— установите вашу стиральную машину на ножки, отодвинув рычаг
установки на ролики в правую сторону.

• Белье не отжимается или отжимается недостаточн

—

Вы выбрали программу без отжима, например, «Стекание».

—

Предохранительная система отжима обнаружила плохое

распределение белья в барабане:

— распределите белье равномерно и запрограммируйте новый цикл

отжима.

• Машина не сливает воду

—

Вы запрограммировали цикл «Остановка с полным баком».

— Засорение фильтра сливного насоса:
— промойте фильтр (см. процедуру очистки фильтра в разделе

«ОЧИСТКА ФИЛЬТРА НАСОСА»).

— Перегиб или засорение сливной трубы.

• Крышка машины не открывается

—

Не закончилась программа стирки.

Крышка не может быть открыта в течение всей программы

(блокировка).

• Дверцы машины открываются очень медленно

(для машин, оборудованных дверцами с плавным открытием)

—

ваша стиральная машина длительное время не работала;

— машина располагается в очень холодном месте;
— остатки моющего средства (порошка) блокируют шарниры.
— во всех указанных выше случаях, все войдет в норму после первого

открытия.

■Я Важно!

г

■ 1

При обнаружении любой неисправности следует остановить

стиральную машину, выключить шнур электропитания и закрыть
кран подачи воды.

— ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ:

Необходимый ремонт Вашей машины должен производиться:

— либо тем, кто продал ее Вам
— либо квалифицированным специалистом по данной марке изделий.

При вызове ремонтной службы необходимо указать полный номер
Вашей машины (модель, тип и серийный номер). Эти сведения
приведены на номерном щитке сзади машины.

’ ЗНАЧЕНИЕ МИГАЮЩЕГО ИНДИКАТОРА

•Неисправности, которые Вы можете устранить

самостоятельно

В этом разделе мы объясняем, как Вы можете без труда

самостоятельно устранить эти неисправности.

Ваша машина обнаруживает некоторые нарушения работы и указывает
Вам на них с помощью миганий индикаторов.

Мигающие
индикаторы

Причины / Способ устранения

5^- — —

□ □ □

Закрыт кран подачи воды. Убедитесь в том, что

кран подачи воды открыт, а затем снова нажмите
на кнопку «Пуск/Приостановка» для возобновления

цикла. Загорание этого индикатора может также

указывать на плохое подсоединение сливного

шланга (см. раздел «СЛиВ СТ

о

Ч

н

ЫХ ВОД»).

— —

…………………..

Засорение фильтра насоса. Очистите фильтр насоса
(см. порядок действий в разделе «ОЧИ

с

Т

к

А ФИЛЬТРА

НАСОСА»), а затем снова нажмите на кнопку

«Пуск/Приостановка» для возобновления цикла.

Проверьте также подсоединение сливного шланга

к сточному трубопроводу: соединение не должно

быть герметичным (см. раздел «СЛИВ СТОЧНЫХ

ВОД»).

□ □ □

Плохо установлен сливной шланг. Проверьте

соединение сливного шланга с трубопроводом:

соединение не должно быть герметичным (см.
раздел «СЛИВ СТОЧНЫХ ВОД».

□ □ □

Барабан заблокирован. Проверьте, не попало ли
какое-нибудь некрупное белье (например, платок,

носок и т.п.) между баком и барабаном и не
блокирует ли вращение.

Как получить доступ к баку Вы можете прочитать

в главе «ОЧИСТКА ФИЛЬТРА НАСОСА».

□ □ □

Плохо закрыта крышка. Проверьте, как закрыта
крышка, затем вновь нажмите на кнопку

«Пуск/Приостановка» для возобновления цикла.

• Неисправности, требующие вмешательства мастера

по ремонту
Ваша стиральная машина обнаруживает также некоторые

неисправности, которые требуют вмешательства мастера по ремонту.

На такие неисправности указывают три индикатора

осуществления цикла, мигающие одновременно.

Примечание:

Перед тем как обратиться к мастеру по ремонту советуем Вам поступить
следующим образом:

— установите переключатель программ в положение «О» и выключите
вилку из розетки не менее чем на 10 секунд
— вновь включите вилку в розетку и опять запустите цикл стирки.

Если неисправность не устранена, обратитесь к мастеру по ремонту

и не забудьте сообщить ему какие индикаторы горели.

■Я Важно!

г

■ 1

Не запускайте цикл стирки, если барабан заблокирован или

если Вы заметили воду вокруг машины, или чувствуете запах гари.

42

Нажмите на кнопку для помощи

• Techno Pride. Бытовая техника

• Документация

• Стиральные машины

• Fagor
