1. ПРЕДИСЛОВИЕ
Уважаемый Покупатель,
Благодарим Вас за ваш выбор котла PREXTHERM RSW.
Это руководство специально подготовлено
для того, чтобы снабдить вас информацией,
предупреждениями и рекомендациями по

монтажу, правильной эксплуатации и
обслуживанию котла. Пожалуйста, прочтите
его внимательно и неукоснительно следуйте
ему в дальнейшем. Для вашей пользы мы
советуем вам внимательно ознакомиться с
содержанием этого руководства, чтобы

максимально полно использовать это
высококачественное изделие.
Изготовитель не несет никакой
ответственности и гарантии за ущерб,
вызванный несоблюдением рекомендаций и
указаний имеющихся в данном руководстве.

— 105 —

RU

2. ОБЩИЕ РЕКОМЕНДАЦИИ
— Это руководство является неотъемлемой

частью изделия и предоставляет важные
рекомендации по монтажу, эксплуатации
обслуживанию.

— Настоящее оборудование допускается

использовать только по тому
назначению, для которого оно
спроектировано и изготовлено.

— Настоящее оборудование

предназначено для нагрева воды до
температуры ниже точки кипения и
должно быть подключено к системе
центрального отопления и/или системе
бытового горячего водоснабжения, в
соответствии с его характеристиками,
особенностями и тепловой мощностью.

— Перед проведением монтажных работ,

убедитесь в том, что котел не имеет
повреждений в результате
погрузки/разгрузки и транспортировки.

— Установка котла должна производиться

квалифицированным персоналом и в

соответствии с действующими нормами.

— Перед проведением любых работ по чистке

или обслуживанию котла, отключите
оборудование от питающей электросети.

— Ferroli

S.р.A.

не несет никакой

ответственности за ущерб, причиненный
людям и/или вещам, вызванный ошибками
при установке, нaлaдкe, обслуживании
и неправильной эксплуатации.

— Котел и соответствующие системы

должны быть приняты в эксплуатацию
авторизованным персоналом.

— Сдача/приемка проводится для того,

чтобы убедиться в правильности работы
всех устройств управления и контроля.

— В случае длительного периода простоя

оборудования, для его запуска
необходимо привлечение
квалифицированного персонала.

Нормы
Монтаж оборудования должен выполняться
при соблюдении действующих норм: по выбору

и подготовке площадки под установку котла,
на соответствие требованиям по обеспечению
необходимых условий по вентиляции; по
плотности присоединения газоходов к дымовой
трубе; плотности соединений питательных
трубопроводов, безопасности электрических
систем и всех других действующих норм и
правил по безопасности и охране труда.

Гарантийные обязательства
Гарантийные обязательства являются
действительными только при условии
соблюдения всех действующих норм и
рекомендаций, имеющихся в данном
руководстве. Несоблюдение норм и приведенных
рекомендаций лишает права на гарантийную
поддержку. Гарантия не распространяется на все
случаи повреждения котла в результате
воздействия кислотного конденсата продуктов
сгорания или отложения накипи в результате
использования жесткой или агрессивной воды,
которые являются исключительно следствием
эксплуатации системы.

3. CEPTИФИКAЦИЯ
Маркировка аттестации СЕ означает, что
продукция Ferroli соответствует требованиям,
предъявляемым соответствующими
Европейскими директивами. В частности,

оборудование отвечает требованиям
следующих директив ЕЭС:
— Директива по газовым приборам (90/396 ЕЭС)
— Директива по коэффициенту полезного

действия (92/42 ЕЭС)

— Директива по низковольтным приборам

73/23 (заменена директивой 93/68)

— Директива по электромагнитной

совместимости 89/336
(заменена директивой 93/68)

4. ТЕХНИЧЕСКАЯ И КОНСТРУКЦИОННАЯ

СПЕЦИФИКАЦИИ, РАЗМЕРЫ

4.1 Описание оборудования
Конструкция котлов серии PREXTHERM RSW
гарантирует высокую тепловую мощность и
эффективность при низкой температуре уходящих
газов, обеспечивая, таким образом, низкую
эмиссию вредных выбросов. Оборудование
произведено в соответствии со стандартом 303
EN, часть 1. Основными отличительными
особенностями конструкции являются:
— тщательное проектирование поверхностей,

которое обеспечивает оптимальное
соотношение между oбъeмaми сгорания и
теплообменными поверхностями

— правильный выбор используемых

материалов, что влияет на долгий срок
службы котла.

Отличительной чертой котлов являются
газоплотное сгорание, горизонтально-
цилиндрическая конфигурация и реверсирование
пламени в полностью водоохлаждаемой топке;
пламя, образуемое горелкой, возвращается по
периферии топки к фронтальной поверхности
котла, где уходящие газы поступают в трубный
пучок, оснащенный турбулизаторами
(завихрителями) создающими вращающийся
поток, который интенсифицирует конвективный
теплообмен. Покидая трубный пучок, уходящие
газы поступают в заднюю камеру – дымовой
коллектор и далее поступают в дымовую трубу.
Котлы оборудованы передними дверками,
оснащенными петлями, которые позволяют
изменять сторону открытия котла на правую или
левую, а также регулируются по высоте и
глубине. Корпус котла изолирован толстым
листом стекловаты, покрытой износостойким
материалом. Наружная отделка котла состоит из

окрашенных порошковым способом стальных
панелей. Транспортировочные проушины
располагаются сверху корпуса. Котел оснащен
двумя 1/2″ штуцерами для колодок сигнальных
лампочек (каждая на три лампочки). Пульт
управления, с предварительно выполненной
электроразводкой, размещен наверху котла и
позволяет эксплуатировать котел в
автоматическом режиме.

4.2 Принцип работы
Котлы серии PREXTHERM RSW оборудованы
закрытой цилиндрической топкой, в которой пламя,
образуемое горелкой, возвращается по периферии
топки к фронтальной поверхности котла, где
уходящие газы поступают в дымогарные трубы. На
выходе из них, уходящие газы собираются в
дымовой коллектор и затем уходят в дымовую
трубу. Камера сгорания всегда является
герметичной и газоплотной при работе горелки. Для
определения избыточного давления, см. таблицы
на стр. 106, под колонкой Аэродинамическое
сопротивление по газовому тракту. Дымоходы и их
подключения должны быть выполнены в
соответствии с действующими стандартами и
нормами, с использованием жестких газоходов,
устойчивых к воздействию высоких температур,
конденсата, механических воздействий и
обладающих газоплотностью. (Рис. 1)

4.3 Техническая спецификация – Размеры –
Гидравлические подключения
Обозначения (Рис. 2 и 3)
1

Пульт управления

2

Монтажная плита для горелки

3

Люк чистки дымового коллектора

4

Окошко контроля пламени

T1 Подача воды
T2 Возврат воды

T3 Присоединение расширительного бака
T4 Слив/дренаж котла
T5 Присоединение дымовой трубы
T6 Присоединение горелки

4.4 Идентификация
Котел может быть идентифицирован по:

—

Пакету документов
который имеется на передней двери и
содержит:
ТЕХНИЧЕСКОЕ РУКОВОДСТВО
ГАРАНТИЙНЫЙ СЕРТИФИКАТ
НАКЛЕЙКИ СО ШТРИХКОДАМИ
ШИЛЬДИК
СВИДЕТЕЛЬСТВО ПРИЕМКИ
(подтверждающее, что гидравлическое
испытание было выполнено)

—

Шильдику
который содержит технические
характеристики и условия применения
(Рис.4). Он поставляется в пакете
документов и ДОЛЖЕН БЫТЬ
ПРИКРЕПЛЕН монтажником, после
окончания монтажа установки, на видимом
месте в верхней части одной из боковых
панелей обшивки. Если шильдик утерян,
обратитесь в Службу Технической
Поддержки Ferroli для получения дубликата.

Исправление или удаление или отсутствие
шильдика или других документов, затрудняющие
идентификацию установки, вызывает проблемы
во время установки и обслуживания.

Обозначения (Рис. 4)
1

Пакет документов

— 106 —

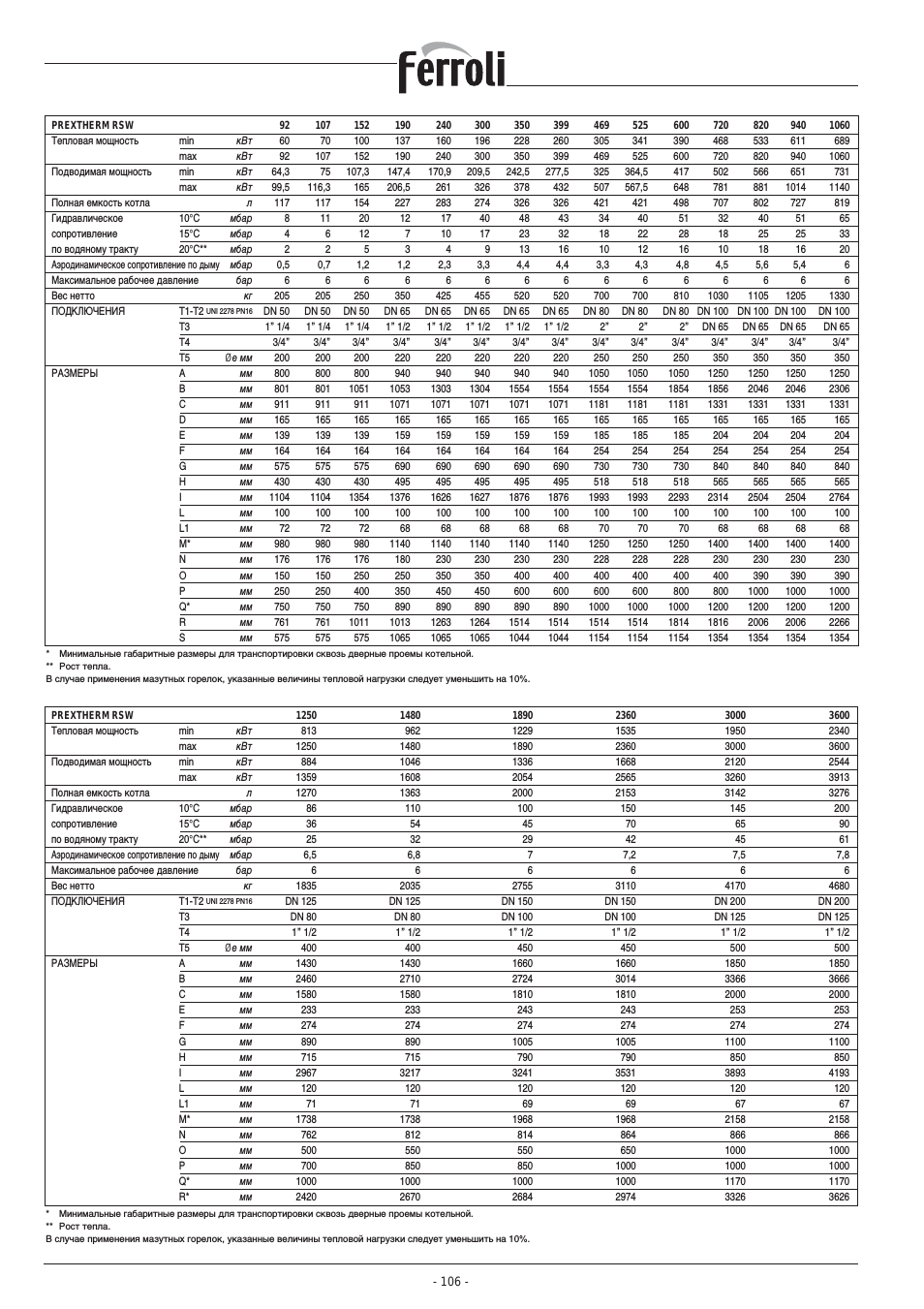

PREXTHERM RSW

92

107

152

190

240

300

350

399

469

525

600

720

820

940

1060

Тепловая мощность

min

кВт

60

70

100

137

160

196

228

260

305

341

390

468

533

611

689

max

кВт

92

107

152

190

240

300

350

399

469

525

600

720

820

940

1060

Подводимая мощность

min

кВт

64,3

75

107,3

147,4

170,9

209,5

242,5

277,5

325

364,5

417

502

566

651

731

max

кВт

99,5

116,3

165

206,5

261

326

378

432

507

567,5

648

781

881

1014

1140

Полная емкость котла

л

117

117

154

227

283

274

326

326

421

421

498

707

802

727

819

Гидравлическое

10°C

мбар

8

11

20

12

17

40

48

43

34

40

51

32

40

51

65

сопротивление

15°C

мбар

4

6

12

7

10

17

23

32

18

22

28

18

25

25

33

по водяному тракту

20°C**

мбар

2

2

5

3

4

9

13

16

10

12

16

10

18

16

20

Аэродинамическое сопротивление по дыму

мбар

0,5

0,7

1,2

1,2

2,3

3,3

4,4

4,4

3,3

4,3

4,8

4,5

5,6

5,4

6

Максимальное рабочее давление

бар

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

Вес нетто

кг

205

205

250

350

425

455

520

520

700

700

810

1030

1105

1205

1330

ПОДКЛЮЧЕНИЯ

T1-T2

UNI 2278 PN16

DN 50

DN 50

DN 50

DN 65

DN 65

DN 65

DN 65

DN 65

DN 80

DN 80

DN 80 DN 100 DN 100 DN 100

DN 100

T3

1” 1/4

1” 1/4

1” 1/4

1” 1/2

1” 1/2

1” 1/2

1” 1/2

1” 1/2

2”

2”

2”

DN 65

DN 65

DN 65

DN 65

T4

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

3/4”

T5

Ø

e мм

200

200

200

220

220

220

220

220

250

250

250

350

350

350

350

РАЗМЕРЫ

A

мм

800

800

800

940

940

940

940

940

1050

1050

1050

1250

1250

1250

1250

B

мм

801

801

1051

1053

1303

1304

1554

1554

1554

1554

1854

1856

2046

2046

2306

C

мм

911

911

911

1071

1071

1071

1071

1071

1181

1181

1181

1331

1331

1331

1331

D

мм

165

165

165

165

165

165

165

165

165

165

165

165

165

165

165

E

мм

139

139

139

159

159

159

159

159

185

185

185

204

204

204

204

F

мм

164

164

164

164

164

164

164

164

254

254

254

254

254

254

254

G

мм

575

575

575

690

690

690

690

690

730

730

730

840

840

840

840

H

мм

430

430

430

495

495

495

495

495

518

518

518

565

565

565

565

I

мм

1104

1104

1354

1376

1626

1627

1876

1876

1993

1993

2293

2314

2504

2504

2764

L

мм

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

L1

мм

72

72

72

68

68

68

68

68

70

70

70

68

68

68

68

M*

мм

980

980

980

1140

1140

1140

1140

1140

1250

1250

1250

1400

1400

1400

1400

N

мм

176

176

176

180

230

230

230

230

228

228

228

230

230

230

230

O

мм

150

150

250

250

350

350

400

400

400

400

400

400

390

390

390

P

мм

250

250

400

350

450

450

600

600

600

600

800

800

1000

1000

1000

Q*

мм

750

750

750

890

890

890

890

890

1000

1000

1000

1200

1200

1200

1200

R

мм

761

761

1011

1013

1263

1264

1514

1514

1514

1514

1814

1816

2006

2006

2266

S

мм

575

575

575

1065

1065

1065

1044

1044

1154

1154

1154

1354

1354

1354

1354

*

Минимальные габаритные размеры для транспортировки сквозь дверные проемы котельной.

** Рост тепла.
В случае применения мазутных горелок, указанные величины тепловой нагрузки следует уменьшить на 10%.

PREXTHERM RSW

1250

1480

1890

2360

3000

3600

Тепловая мощность

min

кВт

813

962

1229

1535

1950

2340

max

кВт

1250

1480

1890

2360

3000

3600

Подводимая мощность

min

кВт

884

1046

1336

1668

2120

2544

max

кВт

1359

1608

2054

2565

3260

3913

Полная емкость котла

л

1270

1363

2000

2153

3142

3276

Гидравлическое

10°C

мбар

86

110

100

150

145

200

сопротивление

15°C

мбар

36

54

45

70

65

90

по водяному тракту

20°C**

мбар

25

32

29

42

45

61

Аэродинамическое сопротивление по дыму

мбар

6,5

6,8

7

7,2

7,5

7,8

Максимальное рабочее давление

бар

6

6

6

6

6

6

Вес нетто

кг

1835

2035

2755

3110

4170

4680

ПОДКЛЮЧЕНИЯ

T1-T2

UNI 2278 PN16

DN 125

DN 125

DN 150

DN 150

DN 200

DN 200

T3

DN 80

DN 80

DN 100

DN 100

DN 125

DN 125

T4

1” 1/2

1” 1/2

1” 1/2

1” 1/2

1” 1/2

1” 1/2

T5

Ø

e мм

400

400

450

450

500

500

РАЗМЕРЫ

A

мм

1430

1430

1660

1660

1850

1850

B

мм

2460

2710

2724

3014

3366

3666

C

мм

1580

1580

1810

1810

2000

2000

E

мм

233

233

243

243

253

253

F

мм

274

274

274

274

274

274

G

мм

890

890

1005

1005

1100

1100

H

мм

715

715

790

790

850

850

I

мм

2967

3217

3241

3531

3893

4193

L

мм

120

120

120

120

120

120

L1

мм

71

71

69

69

67

67

M*

мм

1738

1738

1968

1968

2158

2158

N

мм

762

812

814

864

866

866

O

мм

500

550

550

650

1000

1000

P

мм

700

850

850

1000

1000

1000

Q*

мм

1000

1000

1000

1000

1170

1170

R*

мм

2420

2670

2684

2974

3326

3626

*

Минимальные габаритные размеры для транспортировки сквозь дверные проемы котельной.

** Рост тепла.
В случае применения мазутных горелок, указанные величины тепловой нагрузки следует уменьшить на 10%.

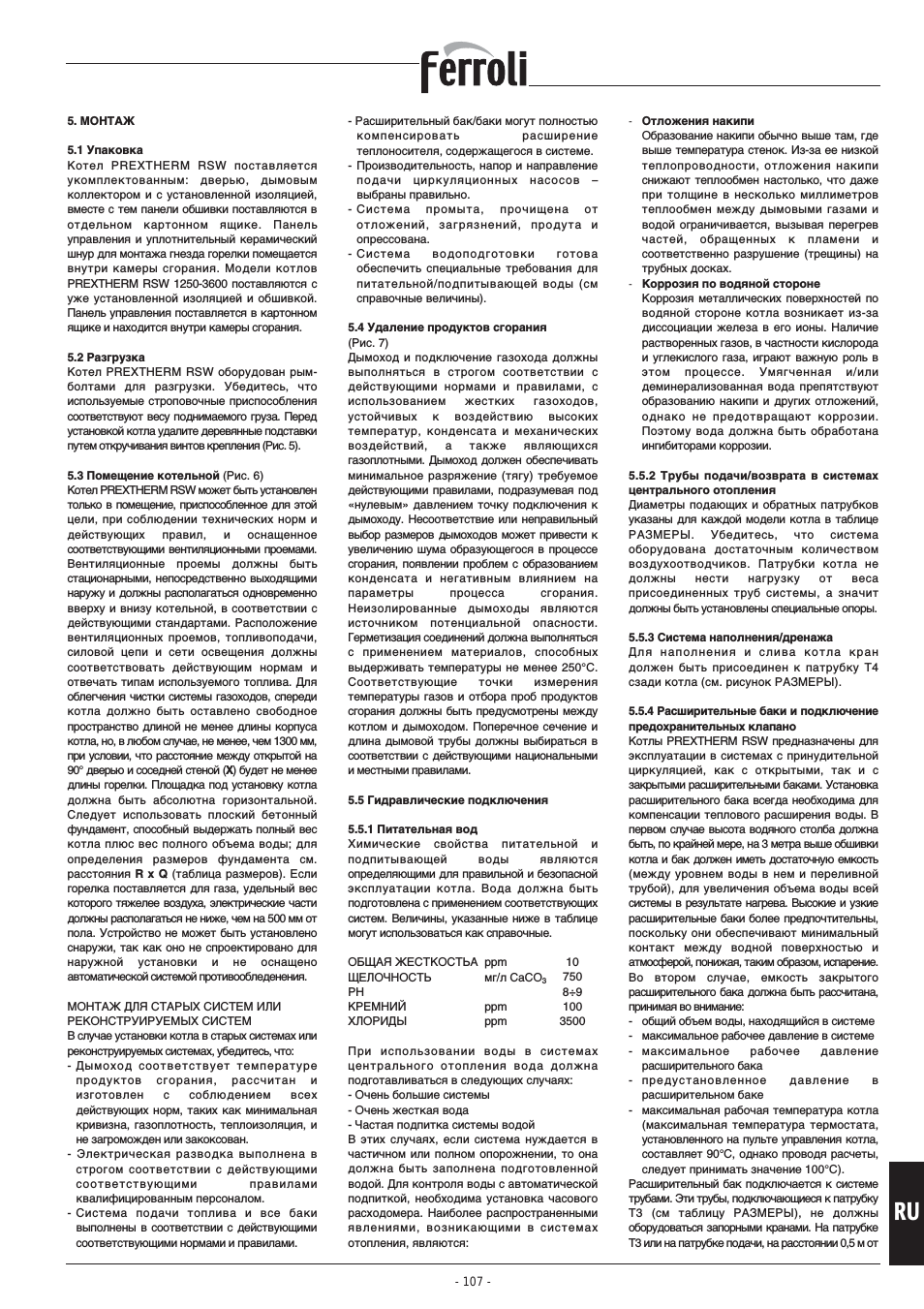

5. МОНТАЖ

5.1 Упаковка
Котел PREXTHERM RSW поставляется
укомплектованным: дверью, дымовым
коллектором и с установленной изоляцией,
вместе с тем панели обшивки поставляются в
отдельном картонном ящике. Панель
управления и уплотнительный керамический
шнур для монтажа гнезда горелки помещается
внутри камеры сгорания. Модели котлов
PREXTHERM RSW 1250-3600 поставляются с
уже установленной изоляцией и обшивкой.
Панель управления поставляется в картонном
ящике и находится внутри камеры сгорания.

5.2 Разгрузкa
Котел PREXTHERM RSW оборудован рым-
болтами для разгрузки. Убедитесь, что
используемые строповочные приспособления
соответствуют весу поднимаемого груза. Перед
установкой котла удалите деревянные подставки
путем откручивания винтов крепления (Рис. 5).

5.3 Помещение котельной (Рис. 6)
Котел PREXTHERM RSW может быть установлен
только в помещение, приспособленное для этой
цели, при соблюдении технических норм и
действующих правил, и оснащенное
соответствующими вентиляционными проемами.
Вентиляционные проемы должны быть
стационарными, непосредственно выходящими
наружу и должны располагаться одновременно
вверху и внизу котельной, в соответствии с
действующими стандартами. Расположение
вентиляционных проемов, топливоподачи,
силовой цепи и сети освещения должны
соответствовать действующим нормам и
отвечать типам используемого топлива. Для
облегчения чистки системы газоходов, спереди
котла должно быть оставлено свободное
пространство длиной не менее длины корпуса
котла, но, в любом случае, не менее, чем 1300 мм,
при условии, что расстояние между открытой на
90° дверью и соседней стеной (Х) будет не менее
длины горелки. Площадка под установку котла
должна быть абсолютна горизонтальной.
Следует использовать плоский бетонный
фундамент, способный выдержать полный вес
котла плюс вес полного объема воды; для
определения размеров фундамента см.
расстояния R x Q (таблица размеров). Если
горелка поставляется для газа, удельный вес
которого тяжелее воздуха, электрические части
должны располагаться не ниже, чем на 500 мм от
пола. Устройство не может быть установлено
снаружи, так как оно не спроектировано для
наружной установки и не оснащено
автоматической системой противообледенения.

МОНТАЖ ДЛЯ СТАРЫХ СИСТЕМ ИЛИ
РЕКОНСТРУИРУЕМЫХ СИСТЕМ
В случае установки котла в старых системах или
реконструируемых системах, убедитесь, что:
— Дымоход соответствует температуре

продуктов сгорания, рассчитан и
изготовлен с соблюдением всех
действующих норм, таких как минимальная
кривизна, газоплотность, теплоизоляция, и
не загроможден или закоксован.

— Электрическая разводка выполнена в

строгом соответствии с действующими
соответствующими правилами
квалифицированным персоналом.

— Система подачи топлива и все баки

выполнены в соответствии с действующими
соответствующими нормами и правилами.

— Расширительный бак/баки могут полностью

компенсировать расширение
теплоносителя, содержащегося в системе.

— Производительность, напор и направление

подачи циркуляционных насосов –
выбраны правильно.

— Система промыта, прочищена от

отложений, загрязнений, продута и
опрессована.

— Система водоподготовки готова

обеспечить специальные требования для
питательной/подпитывающей воды (см
справочные величины).

5.4 Удаление продуктов сгорания
(Рис. 7)
Дымоход и подключение газохода должны
выполняться в строгом соответствии с
действующими нормами и правилами, с
использованием жестких газоходов,
устойчивых к воздействию высоких
температур, конденсата и механических
воздействий, а также являющихся
газоплотными. Дымоход должен обеспечивать
минимальное разряжение (тягу) требуемое
действующими правилами, подразумевая под
«нулевым» давлением точку подключения к
дымоходу. Несоответствие или неправильный
выбор размеров дымоходов может привести к
увеличению шума образующегося в процессе
сгорания, появлении проблем с образованием
конденсата и негативным влиянием на
параметры процесса сгорания.
Неизолированные дымоходы являются
источником потенциальной опасности.
Герметизация соединений должна выполняться
с применением материалов, способных
выдерживать температуры не менее 250°С.
Соответствующие точки измерения
температуры газов и отбора проб продуктов
сгорания должны быть предусмотрены между
котлом и дымоходом. Поперечное сечение и
длина дымовой трубы должны выбираться в
соответствии с действующими национальными
и местными правилами.

5.5 Гидравлические подключения

5.5.1 Питательная вод
Химические свойства питательной и
подпитывающей воды являются
определяющими для правильной и безопасной
эксплуатации котла. Вода должна быть
подготовлена с применением соответствующих
систем. Величины, указанные ниже в таблице
могут использоваться как справочные.

ОБЩАЯ ЖЕСТКОСТЬA ppm

10

ЩЕЛОЧНОСТЬ

мг/л CaCO

3

750

PH

8÷9

КРЕМНИЙ

ppm

100

ХЛОРИДЫ

ppm

3500

При использовании воды в системах
центрального отопления вода должна
подготавливаться в следующих случаях:
— Очень большие системы
— Очень жесткая вода
— Частая подпитка системы водой
В этих случаях, если система нуждается в
частичном или полном опорожнении, то она
должна быть заполнена подготовленной
водой. Для контроля воды с автоматической
подпиткой, необходима установка часового
расходомера. Наиболее распространенными
явлениями, возникающими в системах
отопления, являются:

—

Отложения накипи
Образование накипи обычно выше там, где
выше температура стенок. Из-за ее низкой
теплопроводности, отложения накипи
снижают теплообмен настолько, что даже
при толщине в несколько миллиметров
теплообмен между дымовыми газами и
водой ограничивается, вызывая перегрев
частей, обращенных к пламени и
соответственно разрушение (трещины) на
трубных досках.

—

Коррозия по водяной стороне
Коррозия металлических поверхностей по
водяной стороне котла возникает из-за
диссоциации железа в его ионы. Наличие
растворенных газов, в частности кислорода
и углекислого газа, играют важную роль в
этом процессе. Умягченная и/или
деминерализованная вода препятствуют
образованию накипи и других отложений,
однако не предотвращают коррозии.
Поэтому вода должна быть обработана
ингибиторами коррозии.

5.5.2 Трубы подачи/возврата в системах
центрального отопления
Диаметры подающих и обратных патрубков
указаны для каждой модели котла в таблице
РАЗМЕРЫ. Убедитесь, что система
оборудована достаточным количеством
воздухоотводчиков. Патрубки котла не
должны нести нагрузку от веса
присоединенных труб системы, а значит
должны быть установлены специальные опоры.

5.5.3 Система наполнения/дренажа
Д л я н а п о л н е н и я и с л и в а к о т л а к р а н
должен быть присоединен к патрубку Т4
сзади котла (см. рисунок РАЗМЕРЫ).

5.5.4 Расширительные баки и подключение
предохранительных клапано
Котлы PREXTHERM RSW предназначены для
эксплуатации в системах с принудительной
циркуляцией, как с открытыми, так и с
закрытыми расширительными баками. Установка
расширительного бака всегда необходима для
компенсации теплового расширения воды. В
первом случае высота водяного столба должна
быть, по крайней мере, на 3 метра выше обшивки
котла и бак должен иметь достаточную емкость
(между уровнем воды в нем и переливной
трубой), для увеличения объема воды всей
системы в результате нагрева. Высокие и узкие
расширительные баки более предпочтительны,
поскольку они обеспечивают минимальный
контакт между водной поверхностью и
атмосферой, понижая, таким образом, испарение.
Во втором случае, емкость закрытого
расширительного бака должна быть рассчитана,
принимая во внимание:
— общий объем воды, находящийся в системе
— максимальное рабочее давление в системе
— максимальное рабочее давление

расширительного бака

— предустановленное давление в

расширительном баке

— максимальная рабочая температура котла

(максимальная температура термостата,
установленного на пульте управления котла,
составляет 90°С, однако проводя расчеты,
следует принимать значение 100°С).

Расширительный бак подключается к системе
трубами. Эти трубы, подключающиеся к патрубку
Т3 (см таблицу РАЗМЕРЫ), не должны
оборудоваться запорными кранами. На патрубке
Т3 или на патрубке подачи, на расстоянии 0,5 м от

— 107 —

RU

первого фланца, устанавливается
предохранительный клапан, размеры которого
определяются в соответствии с действующими
местными нормами и мощностью котла. Не
допускается устанавливать какую-либо запорную
арматуру между котлом и расширительным
баком и между котлом и предохранительными
клапанами, которые должны быть
отрегулированы на давление, не превышающее
максимальное допустимое рабочее давление.

5.5.5 Рециркуляционный насос (Рис.
Конденсация водяных паров, содержащихся в
дымовых газах, покидающих котел (конденсат)
появляется тогда, когда тепература воды в
обратной магистрали становится меньше 55°С и
является довольно значительной, особенно при
запуске котла утром, после ночного простоя. Этот
конденсат является кислотным и обладает
коррозионным эффектом, и , с течением времени,
воздействует на металл котла. Следовательно, с
целью предотвращения конденсации между
подающим и обратным патрубками следует
установить рециркуляционный насос для работы
с любым смесительным клапаном. При
работающей системе насос должен обеспечивать
расход в пределах 20 и 30% от общего расхода;
он также должен обеспечивать температуру на
обратном патрубке не ниже 55°С при низком
напоре, который определяется только
преодолением сопротивления котла и клапанов.
Для того, чтобы измерить эффективную
температуру на обратной магистрали системы
центрального отопления, с целью управления
рециркуляционным насосом или воздействия на
его функционирование для получения стабильной
температуры системы, штуцер зонда должен
быть расположен на расстоянии эквивалентном
3-5 диаметрам обратного трубопровода против
течения от места стыковки.

5.6 Открытие и регулировка передней двери
Для моделей котлов PREXTHERM RSW
92÷1060 двери навешиваются, закрепляются
и разворачиваются для открытия в другую
сторону, как показано на Рис. 9. При этом
необходимо выполнить следующие действия:
— Дверь оборудуется четырьмя

одинаковыми петлями, штифтами (поз. 3)
она фиксируется к кронштейну (поз.1) с
левой или правой стороны. После выбора
стороны открытия котла, удалите штифты
справа или слева, а затем зафиксируйте
дверь винтами (поз.6).

— Осевые регулировки двери

осуществляются затяжкой или
ослаблением фиксирующих гаек.

Обозначение (Рис. 9)
1

Опорный кронштейн петли

2

Петля

3

Штифт петли

4

Фиксирующие винт и гайка

5

Втулка

6

Запорный болт и шайба

Для моделей котлов PREXTHERM RSW
1250÷3600 двери навешиваются, закрепляются
и разворачиваются для открытия в другую
сторону, как показано на Рис. 10. При этом
необходимо выполнить следующие действия:
— Открутите гайки (поз. со стороны, в

которую производится открытие, и
откройте дверь.

— Затяните гайки (поз. снова со стороны,

в которую производится открытие.

— Затяните контрагайки (поставляемые с

оборудованием котла) поз. 8, контролируя
их полную затяжку.

— Открутите гайки (поз. 7) со стороны,

противоположной той, которая
используется как петли.

— Откройте дверь и открутите гайки (поз. 6).
— Закройте дверь, используя пару гаек (поз. 7).

Обозначение (Рис. 10)
1 Фиксирующий шплинт
2 Гайка призонного штифта
3 Проушины для призонного штифта
4 Штифт призонный
5 Шпилька запорная
6 Гайка запорная
7 Гайка запорная
8 Гайка запорная

5.7 Монтаж горелки (Рис. 11)
Монтаж горелки на дверь котла должен
обеспечивать абсолютную газоплотность для
продуктов сгорания. После монтажа горелки
на котел, зазор между гнездом горелки и
огнеупорным материалом на двери должен
быть заполнен слоем керамического шнура (А),
поставляемого с котлом. Это предотвращает
дверь от перегрева и, как следствие, от
остаточной деформации. Подключения подачи
топлива к горелке должны располагаться так,
чтобы позволять полное открытие двери котла
с установленной горелкой.

PREXTHERM RSW L мин. (мм) L макс. (мм)

S

92-152

230

300

172

190-350

250

320

192

469-600

290

360

218

720-1060

320

390

239

1250-1480

320

390

248

1890

340

410

262

2360

340

470

262

3000-3600

350

480

272

5.8 Установка глазка контроля пламени
(Рис. 12)
Глазок для визуального контроля пламени
оснащается герметичным соединением (1),
которое должно подключаться силиконовой
или медной трубкой к выходу на горелке (2).
Такая конструкция позволяет воздуху,
поступающему от вентилятора горелки
охлаждать стекло и предотвращает его от
закопчивания. Неисправность присоединения
трубки к глазку может вызвать поломку глазка.

5.9 Установка панелей обшивки,
модели 92÷300
Согласно (Рис. 13)
а) Закрепите 2 кронштейна (поз. 17) на

корпусe котла, используя
соответствующие винты и гайки.

б) Установите нижние боковые панели (поз.

2 и 4), навешивая их на кронштейн (поз. 17).
Для определения какой из двух сторон,
левой или правой является панель,
ориентируйтесь по отверстию для установки
кабельного сальника (поз. 9), которое должно
быть обращено к фронту котла.

в) Установите пульт управления на верхнюю

панель (поз. 5), см. инструкции в разделе 3.1.

г) Установите верхнюю панель (поз. 5), в

сборе с пультом управления, на боковую
панель (поз.1), оборудованную
пружинками, фиксирующими штифтами и
гайками (поз. 14-15-16).

д) Установите лампочки приборов в гнезда,

как показано на Рис. 13-20, и выполните
электрическую разводку между пультом

управления и силовой линией, горелкой,
насосами и т.д. Датчики следует
устанавливать полностью в
предназначенные гнезда, обеспечивая
надежный контакт. Затем зафиксируйте
капиллярные трубки пружинками. Закройте
крышку электрического пульта, пропустите
клеммник горелки через боковую панель
(поз.9) и зафиксируйте кабель с помощью
поставляемого кабельного сальника.
Закрепите пластинки (поз.9) винтами (поз.10).

е) Установите верхнюю панель (поз. 6) на

боковую панель (поз. 3), оборудованную
пружинками, фиксирующими штифтами и
гайками (поз. 14-15-16).

ж)Смонтируйте заднюю панель (поз. на

котел, используя винты (поз. 13) и гайки
(поз. 14).

з) Смонтируйте переднюю панель (поз. 7) на

переднюю дверь, используя винты
(поз. 11) и гайки (поз. 12).

и) Установите шильдик на котел, см. раздел

1.4, после тщательной очистки и
обезжиривания участка с использованием
подходящего растворителя, для
обеспечения ему наилучшей адгезии. Не
перемещайте шильдик во избежание
потери адгезивных свойств.

Шильдик находится в пакете с документами.

5.10 Установка панелей обшивки,
модели 350÷1060
Согласно (Рис. 14)
а) Закрепите 2 кронштейна (поз. 24) на

корпус котла, используя
соответствующие винты и гайки.

б) Тщательно установите нижние боковые

панели (поз. 3 и 4 — 7 и 8), навешивая их на
кронштейн (поз. 24). Для определения
какой из двух сторон, левой или правой
является панель, ориентируйтесь по
отверстию для установки кабельного
сальника (поз. 15), которое должно быть
обращено к фронту котла.

в) Установите верхние боковые панели (поз.

1 — 2 и 5 — 6), навешивая их на кронштейны.

г) Установите пульт управления на верхнюю

панель (поз. 5), см. инструкции в разделе 3.1.

д) Установите верхнюю панель (поз. 9), в

сборе с пультом управления, на боковую
панель (поз.1), оборудованную
пружинками, фиксирующими штифтами и
гайками (поз. 20-21-22).

е) Установите лампочки приборов в гнезда,

как показано на Рис. 14-21, и выполните
электрическую разводку между пультом
управления и силовой линией, горелкой,
насосами и т.д. Датчики следует
устанавливать полностью в
предназначенные гнезда, обеспечивая
надежный контакт. Затем зафиксируйте
капиллярные трубки пружинками. Закройте
крышку электрического пульта, пропустите
клеммник горелки через боковую пластинку
(поз. 15) и зафиксируйте кабель с помощью
поставляемого кабельного сальника.
Закрепите пластинки (поз. 15) винтами (поз.16).

ж)Установите опорный кронштейн (поз. 23).
з) Установите верхние панели (поз. 11-12-

10), навешивая их на боковые панели
(поз. 2-5-6), оборудованные пружинками,
фиксирующими штифтами и гайками
(поз. 20-21-22).

и) Смонтируйте заднюю панель (поз. 14) на

котел, используя винты (поз. 19) и гайки
(поз. 25).

— 108 —

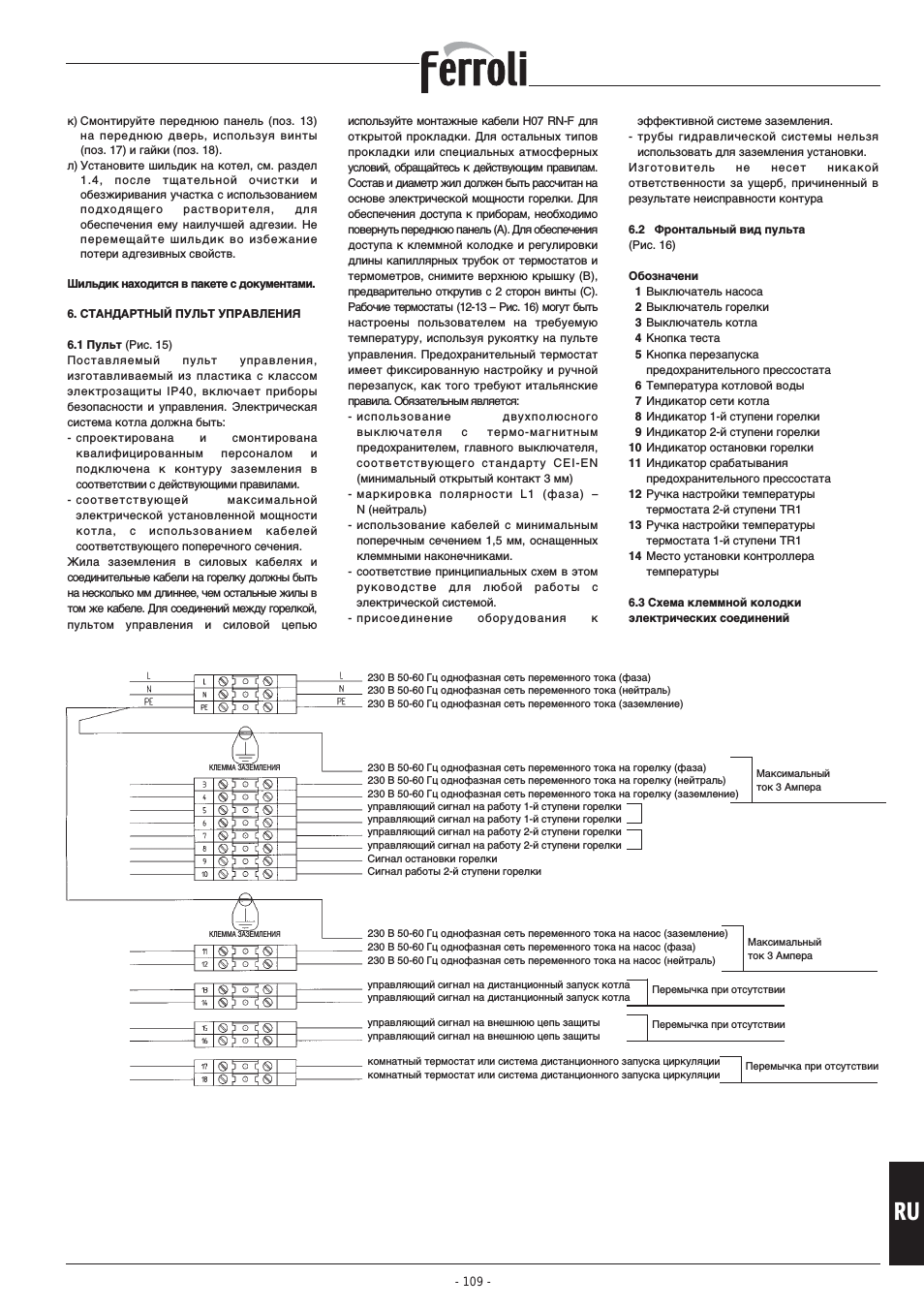

к) Смонтируйте переднюю панель (поз. 13)

на переднюю дверь, используя винты
(поз. 17) и гайки (поз. 18).

л) Установите шильдик на котел, см. раздел

1.4, после тщательной очистки и
обезжиривания участка с использованием
подходящего растворителя, для
обеспечения ему наилучшей адгезии. Не
перемещайте шильдик во избежание
потери адгезивных свойств.

Шильдик находится в пакете с документами.

6. CTAHДAPTHЫЙ ПУЛЬT УПPABЛEHИЯ

6.1 Пульт (Рис. 15)
Поставляемый пульт управления,
изготавливаемый из пластика с классом
электрозащиты IP40, включает приборы
безопасности и управления. Электрическая
система котла должна быть:
— спроектирована и смонтирована

квалифицированным персоналом и
подключена к контуру заземления в
соответствии с действующими правилами.

— соответствующей максимальной

электрической установленной мощности
котла, с использованием кабелей
соответствующего поперечного сечения.

Жила заземления в силовых кабелях и
соединительные кабели на горелку должны быть
на несколько мм длиннее, чем остальные жилы в
том же кабеле. Для соединений между горелкой,
пультом управления и силовой цепью

используйте монтажные кабели H07 RN-F для
открытой прокладки. Для остальных типов
прокладки или специальных атмосферных
условий, обращайтесь к действующим правилам.
Состав и диаметр жил должен быть рассчитан на
основе электрической мощности горелки. Для
обеспечения доступа к приборам, необходимо
повернуть переднюю панель (А). Для обеспечения
доступа к клеммной колодке и регулировки
длины капиллярных трубок от термостатов и
термометров, снимите верхнюю крышку (В),
предварительно открутив с 2 сторон винты (С).
Рабочие термостаты (12-13 – Рис. 16) могут быть
настроены пользователем на требуемую
температуру, используя рукоятку на пульте
управления. Предохранительный термостат
имеет фиксированную настройку и ручной
перезапуск, как того требуют итальянские
правила. Обязательным является:
— использование двухполюсного

выключателя с термо-магнитным
предохранителем, главного выключателя,
соответствующего стандарту CEI-EN
(минимальный открытый контакт 3 мм)

— маркировка полярности L1 (фаза) –

N (нейтраль)

— использование кабелей с минимальным

поперечным сечением 1,5 мм, оснащенных
клеммными наконечниками.

— соответствие принципиальных схем в этом

руководстве для любой работы с
электрической системой.

— присоединение оборудования к

эффективной системе заземления.

— трубы гидравлической системы нельзя

использовать для заземления установки.

Изготовитель не несет никакой
ответственности за ущерб, причиненный в
результате неисправности контура

6.2 Фронтальный вид пульта

(Рис. 16)

Обозначени

1 Выключатель насоса
2 Выключатель горелки
3 Выключатель котла
4 Кнопка теста
5 Кнопка перезапуска

предохранительного прессостата

6 Температура котловой воды
7 Индикатор сети котла
8 Индикатор 1-й ступени горелки
9 Индикатор 2-й ступени горелки

10 Индикатор остановки горелки
11 Индикатор срабатывания

предохранительного прессостата

12 Ручка настройки температуры

термостата 2-й ступени TR1

13 Ручка настройки температуры

термостата 1-й ступени TR1

14 Место установки контроллера

температуры

6.3 Схема клеммной колодки

электрических соединений

— 109 —

RU

230 В 50-60 Гц однофазная сеть переменного тока (фаза)
230 В 50-60 Гц однофазная сеть переменного тока (нейтраль)
230 В 50-60 Гц однофазная сеть переменного тока (заземление)

230 В 50-60 Гц однофазная сеть переменного тока на горелку (фаза)
230 В 50-60 Гц однофазная сеть переменного тока на горелку (нейтраль)
230 В 50-60 Гц однофазная сеть переменного тока на горелку (заземление)
управляющий сигнал на работу 1-й ступени горелки
управляющий сигнал на работу 1-й ступени горелки
управляющий сигнал на работу 2-й ступени горелки
управляющий сигнал на работу 2-й ступени горелки
Сигнал остановки горелки
Сигнал работы 2-й ступени горелки

Максимальный
ток 3 Ампера

230 В 50-60 Гц однофазная сеть переменного тока на насос (заземление)
230 В 50-60 Гц однофазная сеть переменного тока на насос (фаза)
230 В 50-60 Гц однофазная сеть переменного тока на насос (нейтраль)

Максимальный
ток 3 Ампера

управляющий сигнал на дистанционный запуск котла
управляющий сигнал на дистанционный запуск котла

Перемычка при отсутствии

управляющий сигнал на внешнюю цепь защиты
управляющий сигнал на внешнюю цепь защиты

Перемычка при отсутствии

комнатный термостат или система дистанционного запуска циркуляции
комнатный термостат или система дистанционного запуска циркуляции

Перемычка при отсутствии

КЛЕММА ЗАЗЕМЛЕНИЯ

КЛЕММА ЗАЗЕМЛЕНИЯ

6.4 Электрическая схема подключения горелки и однофазного насоса (Рис. 17)

— 110 —

Fig. 17

Управл. сигнал

дистанционного

запуска

Предохранит.

термостат

котла

Управл. сигнал

внешней цепи

безопасности

термостат

1-й ступени

горелки

Выключатель

горелки

ПОДКЛЮЧЕНИЯ ГОРЕЛКИ

Останов

горелки

2-я

ступень

управл. сигнал

1-й ступени

управл.

сигнал 2-й

ступени

Электропита

ние горелки

Комнатный

термостат

Выключатель

насоса

Циркуляционный

насос

термостат

2-й ступени

горелки

Кнопка

проверки

термостата

Датчик

температуры

котловой воды

Выключатель

котла

Цифровой

термометр

Обозначения символов / устройств на электрической схеме

— 111 —

RU

Температура воды на подаче

Состояние котла/Показания
температуры воды

Водяной насос

Управляющий сигнал дистанционного пуска

Управляющий сигнал внешней цепи защиты

Комнатный термостат

Выключатель котла

Выключатель горелки

Выключатель насоса

Кнопка проверки

Термостат 1-й ступени горелки

Термостат 2-й ступени горелки

Предохранительный термостат котла

6.5 Примечания по подключениям
Кабель подключения пульта , тип FG7 RN-F
3G1,5, уже подключен, в стандартной
поставке, к клеммной колодке. В случае
замены, убедитесь в том, что выбран
подходящий кабель, соответствующий
действующим правилам. Подача напряжения
на горелку осуществляется непосредственно с
клеммной колодки, является однофазной, с

максимальным током 3 А. Подача напряжения
на насос осуществляется непосредственно с
клеммной колодки, является однофазной, с
максимальным током 3 А. Если потребляемый
ток горелки или насоса выше
предусмотренного, или является трехфазным,
к выходам клеммной колодки должны
подключаться силовые реле. Управляющий
сигнал дистанционного запуска позволяет

управлять котлом с удаленного диспетчерского
пульта. Если он не используется, должна
ставиться перемычка. Управляющий сигнал
внешней цепи защиты представляет собой
дополнительный контакт для остановки котла.
Если он не используется, должна ставиться
перемычка. Контакт комнатного термостата
управляет только насосом. Если он не
используется, должна ставиться перемычка.

7. ПPИHЦИПИAЛЬHAЯ CXEMA — УCTAHOBKA
ДЛЯ ЦEHTPAЛЬHOГO OTOПЛEHИЯ И
ГOPЯЧEГO BOДOCHAБЖEHИЯ (Рис. 18)
Подбор и установка компонентов,
составляющих систему относится к компетенции
монтажной организации, которая должна
подходить к вопросу творчески и в соответствии
с действующими нормами и правилами.
Системы, заполненные антифризом, требуют
использования водоотключающих устройств.
Следует отметить, что схема на Рис. 18
является только принципиальной схемой. В
случае использования различных систем
следует обращаться в Сервисную службу,
которая поставит вам необходимое
дополнительное оборудование.

Обозначени

А Подача в систему центрального отопления

В Возврат из системы центрального отопления

1 Теплогенератор
2 Горелка, оборудованная клапанами

остановки и управления

3 Бойлер
4 Гребенки системы
5 Задвижки системы
6 Циркуляционный насос
7 Обратные клапаны
8 Расширительный бак системы
9 Автоматический воздухоотводчик

10 Предохранительный клапан
11 Фильтр умягчителя
12 Заполнение системы

13 Клапан подачи/отсечки топлива
14 Стабилизатор давления газа
15 Отсечные краны с ручным приводом
16 Газовый фильтр
17 Антивибрационная вставка
18 Насос
19 Манометр
20 Предохранительный термостат
21 Рабочий термостат
22 Трехходовой кран
23 Предохранительный прессостат с ручным

перезапуском

24 Реле потока
25 Рабочий термостат
26 Термостат с ручным перезапуском
27 Гнездо проверки температуры

8. ПPИEMKA

8.1 Предварительные проверки
После выполнения гидравлических, электрических
и топливных подключений к установке, перед
первым запуском проверьте, что:
— Расширительный бак и предохранительный

клапан (если требуется) правильно
подключены и не могут быть перекрыты.

— Датчики термостатов и термометра надежно

фиксированы внутри соответствующих гильз.

— Турбулизаторы установлены во все

дымогарные трубы.

— Система заполнена водой и воздух

полностью стравлен.

— Насос или насосы работают правильно.

— Гидравлические, электрические устройства,

приборы безопасности и дымоходы
подключены в соответствии с действующими
национальными и местными нормами.

— Горелка установлена в соответствии с

инструкциями, поставляемыми
изготовителем горелки.

— Напряжение и частота электрической сети

находятся в соответствии с техническими
данными горелки и электрооборудования котла.

— Система в состоянии принять все

количество тепла, которое может быть
произведено теплогенератором.

— Рециркуляционный насос установлен так,

как описано в разд. 5.5.5.

8.2 Первый запуск
После успешного выполнения всех проверок,
описанных в предыдущем параграфе, можно
выполнить первый запуск горелки. Эта процедура
должна выполняться специалистом,
сертифицированным изготовителем горелки.
Этот специалист несет персональную
ответственность за калибровку и регулировку
горелки в пределах заявленного и утвержденного
диапазона мощности. После открытия
запирающих топливных задвижек и проверки
отсутствия утечек в линии подачи топлива,
переключите все выключатели в положение ВКЛ.
Теперь горелка готова к первому запуску и
настройте, которые должны производиться
сертифицированным специалистом. При первом

запуске убедитесь, что передняя дверь,
фланец горелки и подключения к дымовой
трубе являются газоплотными и
присутствует небольшое отрицательное
давление (тяга) на входе в дымоход.
Производительность топливоподачи должна
соответствовать техническим данным по
мощности котла и не в коем случае не

должна превосходить максимальных
значений заявленной мощности.
Температура уходящих газов никогда не
должна понижаться менее 160°С.

8.3 Остановка котла
— Установите контроллер температуры на

минимум.

— Выключите горелку (обесточьте) и

перекройте подачу топлива.

— Оставьте насосы в работе до тех пор, пока

они не отключатся контроллером
температуры.

— Выключите главным выключателем

электрощит.

— 112 —

9. OБCЛУЖИBAHИE

9.1 Общие указания
Периодическое обслуживание является
важной составляющей для обеспечения
безопасности, эффективности и длительного
срока эксплуатации оборудования. Все
операции должны выполняться
квалифицированным персоналом. Все
операции по чистке и обслуживанию котла
должны производиться при закрытой подаче
топлива и отключенном электроснабжении.
Для правильной работы и максимальной
эффективности котла, камера сгорания,
дымогарные трубы и дымовой коллектор
должны регулярно чиститься.

9.2 Текущее обслуживание
Интервал между операциями чистки должен
определяться опытным путем для каждой
отдельной системы, и, следовательно, не
может устанавливаться заранее. В любом
случае, минимальными рекомендуемыми
интервалами, в зависимости от
используемого топлива, являются:
— Газ: один раз в год
— Дизтопливо: дважды в год
— Мазут: каждые 300 часов работы
В любом случае, следует в первую очередь
придерживаться действующих местных норм
и стандартов. Во время текущего
обслуживания, после удаления
турбулизаторов, прочистите щетками трубный
пучок и топку. Удалите нагар и отложения,
скопившиеся в дымовом коллекторе, путем
открытия инспекционных лючков. Для более
интенсивной очистки, удалите задний
дымовой коллектор и, в случае повреждения,
замените уплотнитель для дымовых газов.
Убедитесь, что система отвода конденсата не
блокирована. Убедитесь в том, что
устройства измерения и управления
функционируют нормально. Замерьте расход
подпиточной воды, и, после проведения
анализа воды, добавьте реагент против
накипи. Соли кальция и магния, растворенные
в воде, в случае повторяющихся подпиток
вызывают отложения накипи в котле и
перегрев металлических поверхностей, с
возможным их разрушением, что не может
являться основой для рекламации на
материал или качество изделия, и,
следовательно, не будет являться
гарантийным случаем. После окончания работ
по чистке и обслуживанию и повторного
запуска котла, проверьте плотность
прилегания двери и дымового коллектора, и,
в случае обнаружения неплотности, замените
соответствующие уплотнения.
Выполненные операции должны быть
занесены в журнал эксплуатации установки.

9.3 Специальное обслуживание
Специальное обслуживание производится в
конце отопительного сезона или перед

продолжительной остановкой котла. Должны
выполняться все операции, описанные в
предыдущем разделе, а также дополнительно:
— Проверьте турбулизаторы на предмет

износа.

— После проведения чистки газоходов,

обработайте их раствором каустической
соды. После высыхания обработанных
поверхностей, протрите все поверхности
масляной тряпкой.

— Гигроскопические материалы (негашеная

известь, силикагель в небольших
емкостях) следует поместить внутрь топки,
которая затем должна быть герметично
закрыта, так чтобы предотвратить
свободный доступ воздуха.

— Не сливайте систему и котел.
— Обработайте винты, гайки, штифты двери

графитовой смазкой.

Выполненные операции должны быть
занесены в журнал эксплуатации установки.

9.4 Чистка котла (Рис. 19)
Для чистки котла, выполните следующие
процедуры:
— Откройте переднюю дверь (1) и удалите

турбулизаторы (2).

— Прочистите внутренние поверхности

камеры сгорания и газоходы, используя
щетку (3) или другие соответствующие
приспособления.

— Через открытый лючок обслуживания (4)

удалите отложения, накопившиеся в
дымовом коллекторе. Для лучшей очистки,
удалите крышку дымового коллектора (5)
и замените уплотнение перед повторной
сборкой.

— Периодически проверяйте, что система

слива конденсата (6) не закупорена.

9.5 Проверка работоспособности котла
Пред запуском и проверкой работоспособности
котла, убедитесь в том, что:
— Турбулизаторы располагаются напротив

теплообменных труб.

— Задвижки и вентили гидравлической системы

и системы подачи топлива – открыты.

— Топливо имеется в наличии.
— Расширительный бак достаточно наполнен.
— Давление в гидравлической системе, в

холодном состоянии, превышает 1 бар и не
достигает максимального разрешенного
давления котла.

— Воздух стравлен из гидравлической системы.
— Электрическая разводка к электрической

сети и компонентам электрической схемы
(горелка, насос, панель управления,
термостат и т.д.) полностью закончена.

— Подключение фазы и нейтрали должно

быть проверено и произведено заземление
установки.

После окончания описанных операций, для
запуска котла необходимо выполнить
следующие действия:
— Если система оборудована контроллером

температуры или таймер-термостатом,
убедитесь, что он находится в положении
«включено».

— Установите комнатный таймер-термостат

или контроллер температуры на желаемое
значение температуры.

— Поверните главный выключатель системы

в положение «включено»

— Установите термостат котла,

расположенный на пульте управления котла.

— Переключите выключатель котла на

панели управления в положение
«включено» и убедитесь, что зажегся
зеленый индикатор.

Котел перейдет в режим запуска, и будет
оставаться в нем до достижения установленной
температуры. При возникновении во время
запуска или работы котла каких либо
неисправностей, котел будет «ОСТАНОВЛЕН» и
на горелке и панели управления зажгутся
красные лампочки. Следует выждать не менее
30 секунд перед повторным запуском котла, в
случае блокировки котла. Для того, чтобы
восстановить условия запуска, нажмите кнопку
«сеть» на горелке и подождите появления
пламени. Если зажигание горелки не произошло,
операция может быть повторена максимум 2-3
раза, после чего следует обратиться:
— К информации, поставляемой в инструкции

изготовителем горелки.

— К

разделу «ОБНАРУЖЕНИЕ

НЕИСПРАВНОСТЕЙ КОТЛА».

— К электрической схеме подключений,

поставляемой с пультом управления.

После запуска котла, убедитесь, что он
останавливается, и запустите его снова:
— Отрегулируйте настройку термостата котла.
— Переключите выключатель котла на

панели управления.

— Настройте комнатный термостат, таймер

или контроллер температуры.

— Проверьте, что роторы насосов свободно

вращаются в правильном направлении.

— Проверьте срабатывание полной

остановки котла, используя главный
выключатель.

После правильного срабатывания всех
устройств, перезапустите установку,
проверьте качество сгорания (по анализу
уходящих газов), расход топлива и плотность
уплотнений на двери и дымовом коллекторе.

9.6 Проверка работоспособности горелки
— Обратитесь к руководству по эксплуатации

горелки.

— При обслуживании горелки выполняйте

операции согласно действующим нормам и
правилам.

9.7 Устранение неисправностей
Перечень основных неисправностей или
неполадок, которые могут возникнуть в
процессе эксплуатации котла, с указанием
их возможных причин и методов устранения
неисправностей, приведен ниже.

Нажмите на кнопку для помощи

PrextHerm rsw 92N182 766 ₽

PrextHerm rsw 107N185 339 ₽

PrextHerm rsw 152N203 848 ₽

PrextHerm rsw 190N223 353 ₽

PrextHerm rsw 240N241 115 ₽

PrextHerm rsw 300N263 193 ₽

PrextHerm rsw 350N331 170 ₽

PrextHerm rsw 401N355 406 ₽

PrextHerm rsw 525N426 205 ₽

PrextHerm rsw 600N509 039 ₽

PrextHerm rsw 720N618 765 ₽

PrextHerm rsw 820N656 447 ₽

PrextHerm rsw 940N707 409 ₽

PrextHerm rsw 1060N775 303 ₽

PREXTHERM RSW 1250

PREXTHERM RSW 1480

PREXTHERM RSW 1600

PREXTHERM RSW 1890
