PN 4271782
August 2012 (Russian)
© 2012 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.

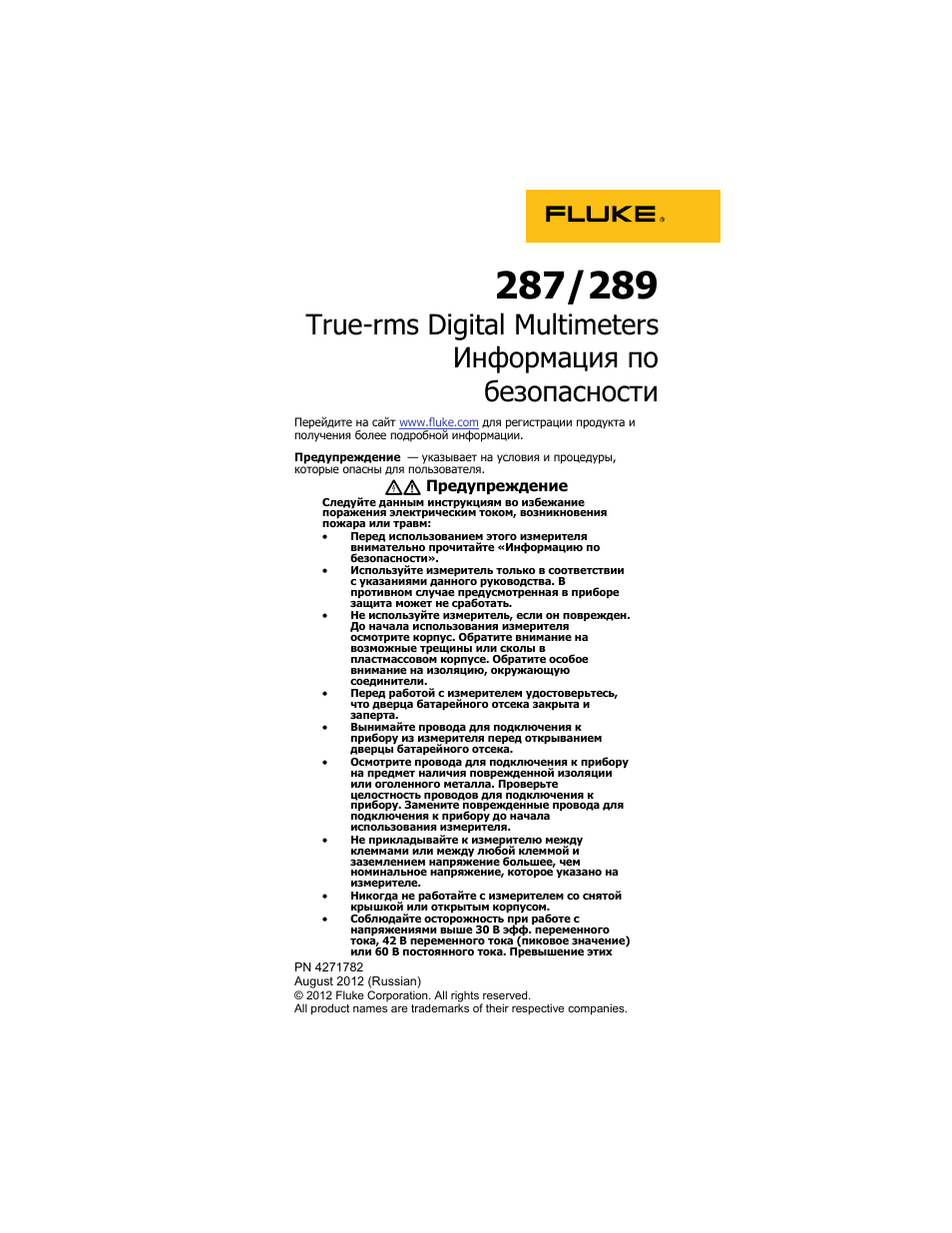

287/289
True-rms Digital Multimeters
Информация по
безопасности
Перейдите на сайт
www.fluke.com
для регистрации продукта и
получения более подробной информации.
Предупреждение — указывает на условия и процедуры,
которые опасны для пользователя.
Предупреждение
Следуйте данным инструкциям во избежание
поражения электрическим током, возникновения
пожара или травм:
•
Перед использованием этого измерителя
внимательно прочитайте «Информацию по
безопасности».
•
Используйте измеритель только в соответствии
с указаниями данного руководства. В
противном случае предусмотренная в приборе
защита может не сработать.
•
Не используйте измеритель, если он поврежден.
До начала использования измерителя
осмотрите корпус. Обратите внимание на
возможные трещины или сколы в
пластмассовом корпусе. Обратите особое
внимание на изоляцию, окружающую
соединители.
•
Перед работой с измерителем удостоверьтесь,
что дверца батарейного отсека закрыта и
заперта.
•
Вынимайте провода для подключения к
прибору из измерителя перед открыванием
дверцы батарейного отсека.
•
Осмотрите провода для подключения к прибору
на предмет наличия поврежденной изоляции
или оголенного металла. Проверьте
целостность проводов для подключения к
прибору. Замените поврежденные провода для
подключения к прибору до начала
использования измерителя.
•
Не прикладывайте к измерителю между
клеммами или между любой клеммой и
заземлением напряжение большее, чем
номинальное напряжение, которое указано на
измерителе.
•
Никогда не работайте с измерителем со снятой
крышкой или открытым корпусом.
•
Соблюдайте осторожность при работе с
напряжениями выше 30 В эфф. переменного
тока, 42 В переменного тока (пиковое значение)
или 60 В постоянного тока. Превышение этих
пределов напряжения создает опасность
поражения током.
•
Используйте для замены только плавкие
предохранители, которые указаны в
руководстве.
•
При выполнении измерений используйте
правильные клеммы, функции и диапазоны.
•
Избегайте работы с прибором в одиночку.
•
При измерениях тока выключайте питание
схемы до подключения измерителя в схему. Не
забудьте, что измеритель надо подключать
последовательно со схемой.
•
При подключении проводов к схеме сначала
подключайте общий провод до подсоединения
сигнального провода; при отключении
отсоединяйте сначала сигнальный провод, а
затем общий провод.
•
Не используйте измеритель, если он работает
неправильно. Может не работать защита. При
возникновении сомнений выполните
обслуживание измерителя.
•
Не работайте с измерителем в атмосфере
взрывчатого газа, пара или пыли.
•
Для питания измерителя используйте только
батареи напряжением 1,5 В типа АА, правильно
установленные в корпус измерителя.
•
При обслуживании измерителя используйте
только указанные запасные части.
•
При использовании пробников держите их
пальцами позади защитных буртиков на
пробниках.
•
Не используйте вариант Low Pass Filter
(Низкочастотный фильтр), чтобы проверить
наличие опасных напряжений. Могут
присутствовать напряжения, превышающие
обозначенные величины. Сначала сделайте
измерение напряжения без фильтра, чтобы
обнаружить возможное присутствие опасного
напряжения. Затем выберите функцию
фильтра.
•
Используйте только провода для подключения
к прибору, которые имеют такие же
напряжение, категорию и номинальный ток,
как для измерителя, и они должны быть
одобрены агентством по безопасности.
•
Используйте соответствующее защитное
оборудование, которое требуют применять
местные или национальные органы при работе
в условиях с повышенной опасностью.
•
Соблюдайте местные и национальные
требования по безопасности при работе в
опасных зонах.
•

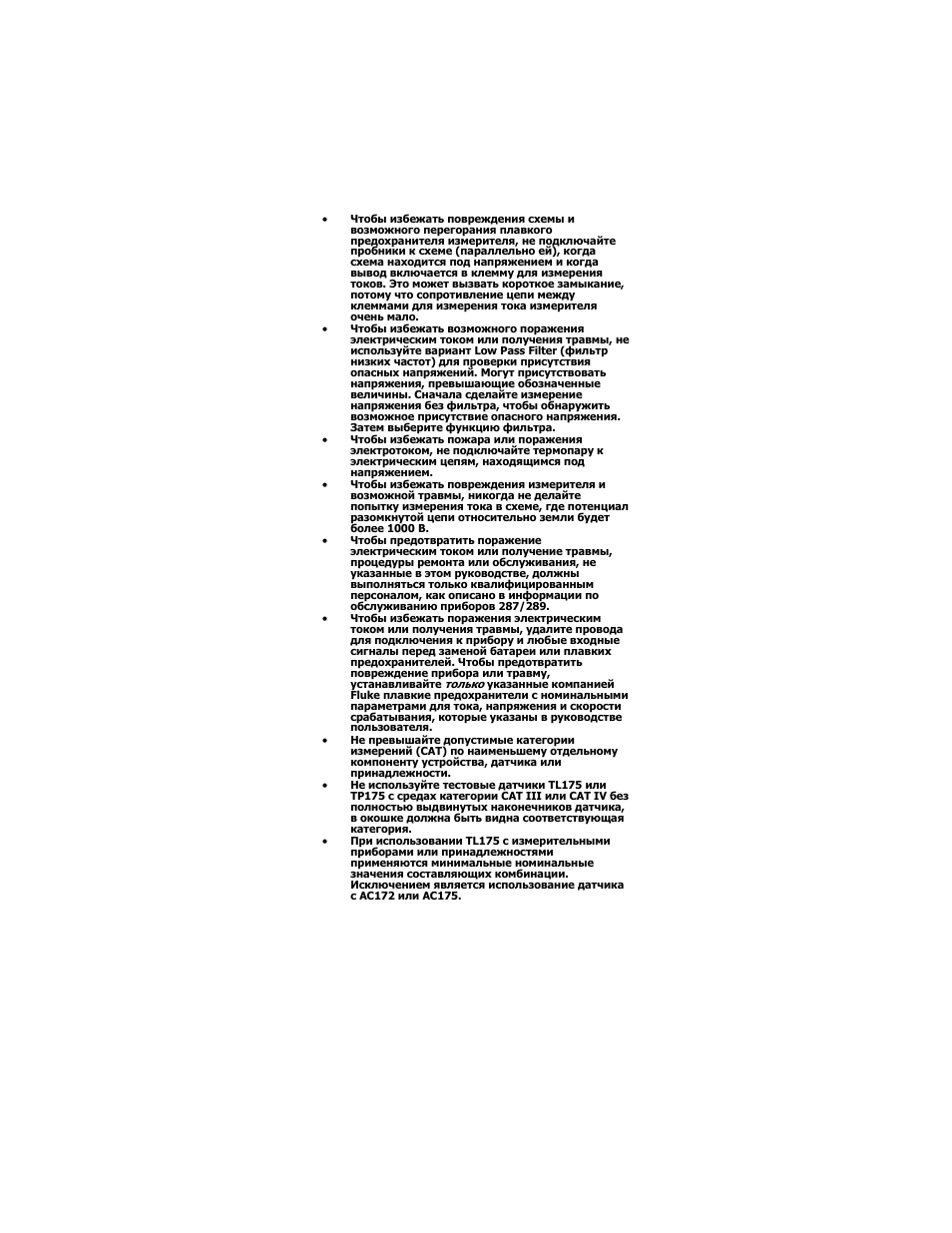

Чтобы избежать повреждения схемы и
возможного перегорания плавкого
предохранителя измерителя, не подключайте
пробники к схеме (параллельно ей), когда
схема находится под напряжением и когда
вывод включается в клемму для измерения
токов. Это может вызвать короткое замыкание,
потому что сопротивление цепи между
клеммами для измерения тока измерителя
очень мало.
•
Чтобы избежать возможного поражения
электрическим током или получения травмы, не
используйте вариант Low Pass Filter (фильтр
низких частот) для проверки присутствия
опасных напряжений. Могут присутствовать
напряжения, превышающие обозначенные
величины. Сначала сделайте измерение
напряжения без фильтра, чтобы обнаружить
возможное присутствие опасного напряжения.
Затем выберите функцию фильтра.
•
Чтобы избежать пожара или поражения
электротоком, не подключайте термопару к
электрическим цепям, находящимся под
напряжением.
•
Чтобы избежать повреждения измерителя и
возможной травмы, никогда не делайте
попытку измерения тока в схеме, где потенциал
разомкнутой цепи относительно земли будет
более 1000 В.
•
Чтобы предотвратить поражение
электрическим током или получение травмы,
процедуры ремонта или обслуживания, не
указанные в этом руководстве, должны
выполняться только квалифицированным
персоналом, как описано в информации по
обслуживанию приборов 287/289.
•
Чтобы избежать поражения электрическим
током или получения травмы, удалите провода
для подключения к прибору и любые входные
сигналы перед заменой батареи или плавких
предохранителей. Чтобы предотвратить
повреждение прибора или травму,
устанавливайте
только
указанные компанией
Fluke плавкие предохранители с номинальными
параметрами для тока, напряжения и скорости
срабатывания, которые указаны в руководстве
пользователя.
•
Не превышайте допустимые категории
измерений (CAT) по наименьшему отдельному
компоненту устройства, датчика или
принадлежности.
•
Не используйте тестовые датчики TL175 или
TP175 с средах категории CAT III или CAT IV без
полностью выдвинутых наконечников датчика,
в окошке должна быть видна соответствующая
категория.
•
При использовании TL175 с измерительными
приборами или принадлежностями
применяются минимальные номинальные
значения составляющих комбинации.
Исключением является использование датчика
с AC172 или AC175.

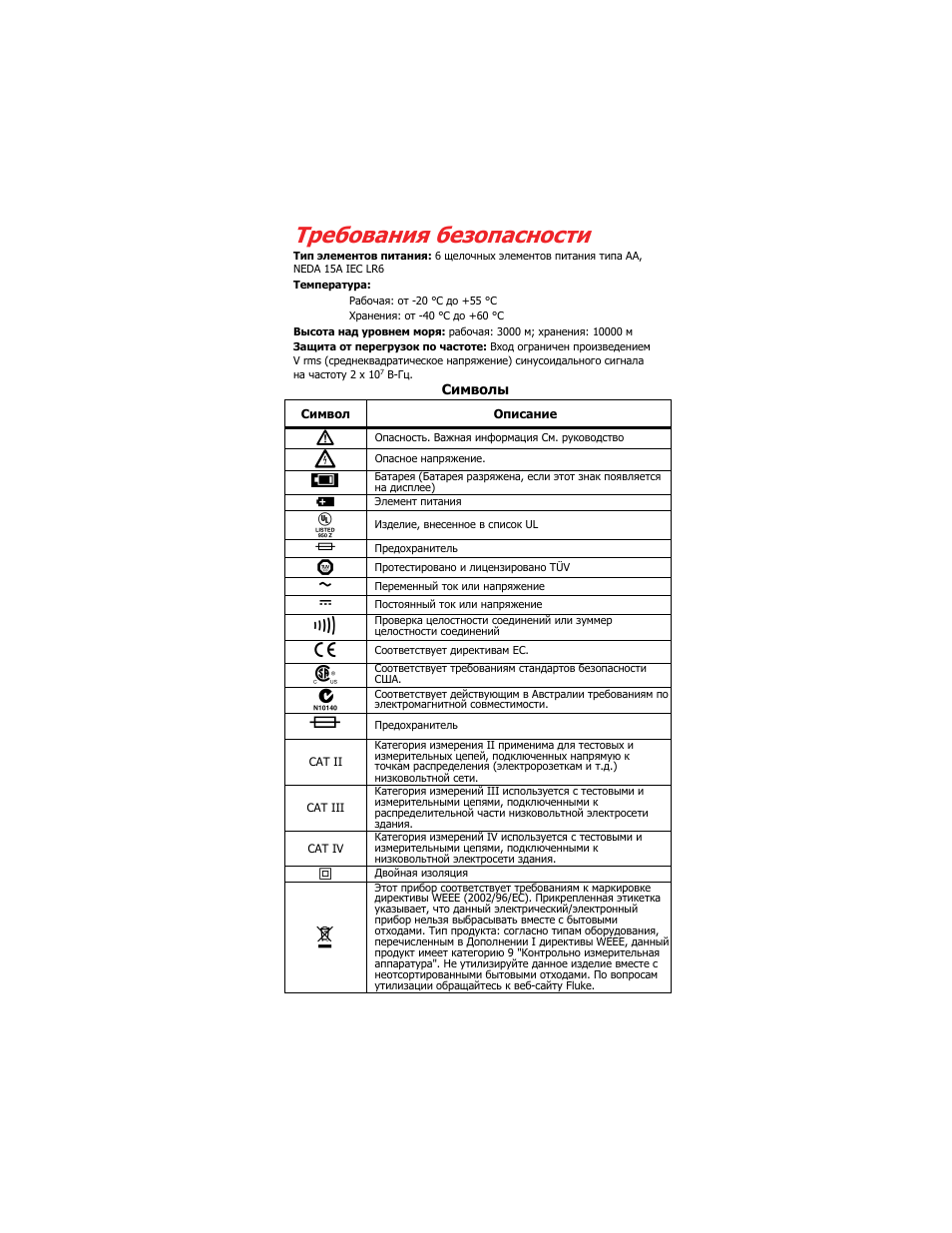

Требования безопасности
Тип элементов питания: 6 щелочных элементов питания типа АА,
NEDA 15A IEC LR6
Температура:
Рабочая: от -20 °C до +55 °C
Хранения: от -40 °C до +60 °C
Высота над уровнем моря: рабочая: 3000 м; хранения: 10000 м
Защита от перегрузок по частоте: Вход ограничен произведением
V rms (среднеквадратическое напряжение) синусоидального сигнала
на частоту 2 x 10
7
В-Гц.
Символы
Символ
Описание
Опасность. Важная информация См. руководство
Опасное напряжение.
Батарея (Батарея разряжена, если этот знак появляется
на дисплее)
Элемент питания
Изделие, внесенное в список UL
Предохранитель
Протестировано и лицензировано TÜV
Переменный ток или напряжение
Постоянный ток или напряжение
Проверка целостности соединений или зуммер
целостности соединений
Соответствует директивам ЕС.
Соответствует требованиям стандартов безопасности
США.
Соответствует действующим в Австралии требованиям по
электромагнитной совместимости.
Предохранитель
CAT II
Категория измерения II применима для тестовых и
измерительных цепей, подключенных напрямую к
точкам распределения (электророзеткам и т.д.)
низковольтной сети.
CAT III
Категория измерений III используется с тестовыми и
измерительными цепями, подключенными к
распределительной части низковольтной электросети
здания.
CAT IV
Категория измерений IV используется с тестовыми и
измерительными цепями, подключенными к
низковольтной электросети здания.
Двойная изоляция
Этот прибор соответствует требованиям к маркировке
директивы WEEE (2002/96/EC). Прикрепленная этикетка
указывает, что данный электрический/электронный
прибор нельзя выбрасывать вместе с бытовыми
отходами. Тип продукта: согласно типам оборудования,
перечисленным в Дополнении I директивы WEEE, данный
продукт имеет категорию 9 «Контрольно измерительная
аппаратура». Не утилизируйте данное изделие вместе с
неотсортированными бытовыми отходами. По вопросам
утилизации обращайтесь к веб-сайту Fluke.

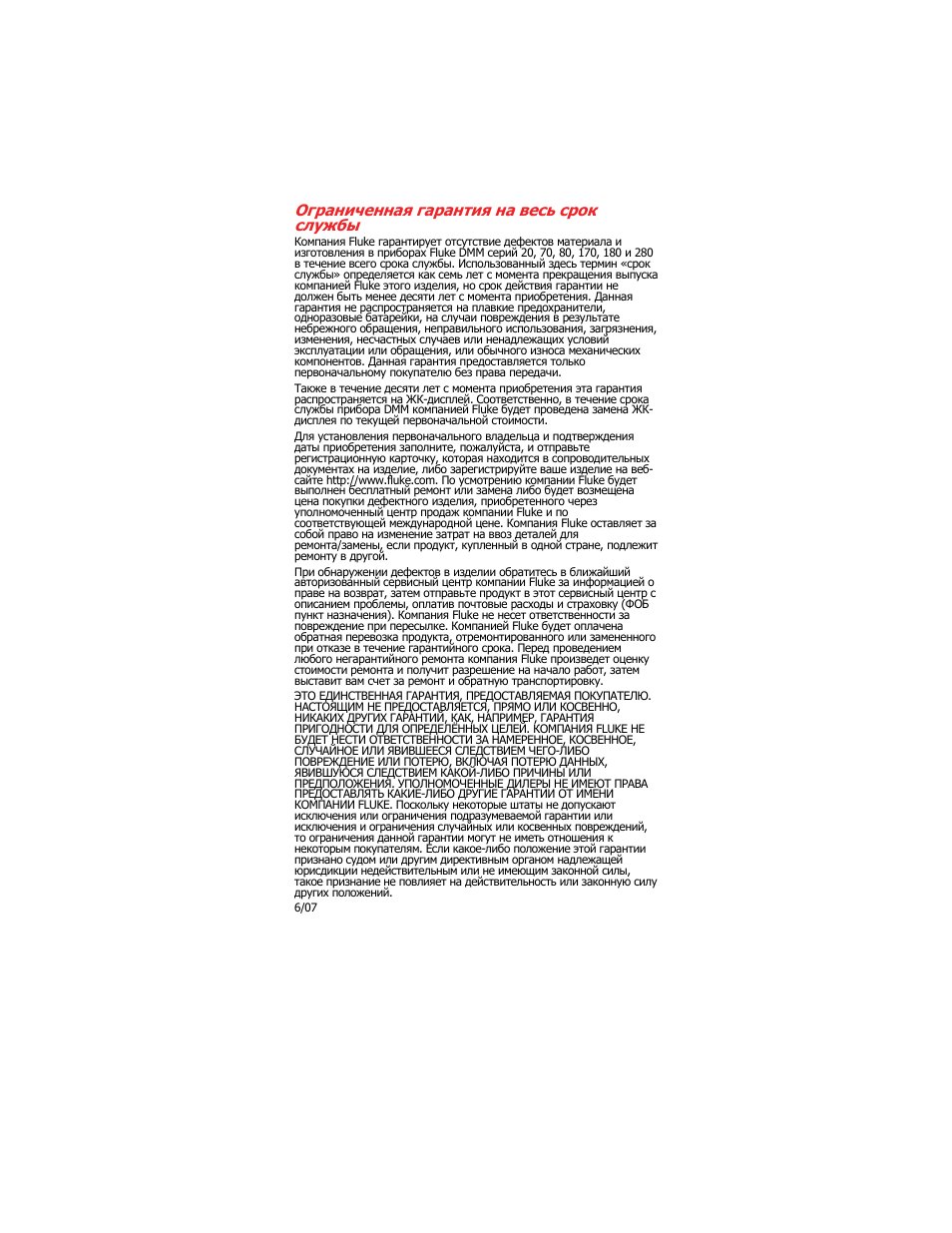

Ограниченная гарантия на весь срок
службы
Компания Fluke гарантирует отсутствие дефектов материала и
изготовления в приборах Fluke DMM серий 20, 70, 80, 170, 180 и 280
в течение всего срока службы. Использованный здесь термин «срок
службы» определяется как семь лет с момента прекращения выпуска
компанией Fluke этого изделия, но срок действия гарантии не
должен быть менее десяти лет с момента приобретения. Данная
гарантия не распространяется на плавкие предохранители,
одноразовые батарейки, на случаи повреждения в результате
небрежного обращения, неправильного использования, загрязнения,
изменения, несчастных случаев или ненадлежащих условий
эксплуатации или обращения, или обычного износа механических
компонентов. Данная гарантия предоставляется только
первоначальному покупателю без права передачи.
Также в течение десяти лет с момента приобретения эта гарантия
распространяется на ЖК-дисплей. Соответственно, в течение срока
службы прибора DMM компанией Fluke будет проведена замена ЖК-
дисплея по текущей первоначальной стоимости.
Для установления первоначального владельца и подтверждения
даты приобретения заполните, пожалуйста, и отправьте
регистрационную карточку, которая находится в сопроводительных
документах на изделие, либо зарегистрируйте ваше изделие на веб-
сайте http://www.fluke.com. По усмотрению компании Fluke будет
выполнен бесплатный ремонт или замена либо будет возмещена
цена покупки дефектного изделия, приобретенного через
уполномоченный центр продаж компании Fluke и по
соответствующей международной цене. Компания Fluke оставляет за
собой право на изменение затрат на ввоз деталей для
ремонта/замены, если продукт, купленный в одной стране, подлежит
ремонту в другой.
При обнаружении дефектов в изделии обратитесь в ближайший
авторизованный сервисный центр компании Fluke за информацией о
праве на возврат, затем отправьте продукт в этот сервисный центр с
описанием проблемы, оплатив почтовые расходы и страховку (ФОБ
пункт назначения). Компания Fluke не несет ответственности за
повреждение при пересылке. Компанией Fluke будет оплачена
обратная перевозка продукта, отремонтированного или замененного
при отказе в течение гарантийного срока. Перед проведением
любого негарантийного ремонта компания Fluke произведет оценку
стоимости ремонта и получит разрешение на начало работ, затем
выставит вам счет за ремонт и обратную транспортировку.
ЭТО ЕДИНСТВЕННАЯ ГАРАНТИЯ, ПРЕДОСТАВЛЯЕМАЯ ПОКУПАТЕЛЮ.
НАСТОЯЩИМ НЕ ПРЕДОСТАВЛЯЕТСЯ, ПРЯМО ИЛИ КОСВЕННО,
НИКАКИХ ДРУГИХ ГАРАНТИЙ, КАК, НАПРИМЕР, ГАРАНТИЯ
ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЁННЫХ ЦЕЛЕЙ. КОМПАНИЯ FLUKE НЕ
БУДЕТ НЕСТИ ОТВЕТСТВЕННОСТИ ЗА НАМЕРЕННОЕ, КОСВЕННОЕ,
СЛУЧАЙНОЕ ИЛИ ЯВИВШЕЕСЯ СЛЕДСТВИЕМ ЧЕГО-ЛИБО
ПОВРЕЖДЕНИЕ ИЛИ ПОТЕРЮ, ВКЛЮЧАЯ ПОТЕРЮ ДАННЫХ,
ЯВИВШУЮСЯ СЛЕДСТВИЕМ КАКОЙ-ЛИБО ПРИЧИНЫ ИЛИ
ПРЕДПОЛОЖЕНИЯ. УПОЛНОМОЧЕННЫЕ ДИЛЕРЫ НЕ ИМЕЮТ ПРАВА
ПРЕДОСТАВЛЯТЬ КАКИЕ-ЛИБО ДРУГИЕ ГАРАНТИИ ОТ ИМЕНИ
КОМПАНИИ FLUKE. Поскольку некоторые штаты не допускают
исключения или ограничения подразумеваемой гарантии или
исключения и ограничения случайных или косвенных повреждений,
то ограничения данной гарантии могут не иметь отношения к
некоторым покупателям. Если какое-либо положение этой гарантии
признано судом или другим директивным органом надлежащей
юрисдикции недействительным или не имеющим законной силы,
такое признание не повлияет на действительность или законную силу
других положений.
6/07
Данное руководство также подходит к другим моделям:
- Fluke 287
18:32
Fluke 287 за 600$ для ремонта ширпотреба…….
35:39
Дорогущий мультиметр FLUKE 289 Внешний обзор
10:10
КИШКИ Fluke 287 за 600$…….
44:12
Мультиметр за 700$. Полный обзор FLUKE 289
03:12
Мультиметр цифровой Fluke-289
33:20
Episode 66 Fluke 289 First Look & Part 1 of review
09:31
EEVblog #15 Part 1 of 2 — Fluke 189/289 multimeter review
26:06
( Pt.1of 3) AMAZON ( NEW) Graphical Multimeter vs The (OLD) FLUKE 289 Graphical Multimeter
Нажмите на кнопку для помощи
Назначение
Мультиметры цифровые Fluke 287/289 (далее — мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, а также температуры.
Описание
Принцип действия мультиметров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
Мультиметры обладают функциями: автоматического и ручного выбора поддиапазонов измерений, прозвона цепи, тестирования диодов, удержания показаний , выполнения измерений в относительных величинах, фиксации минимальных, максимальных и пиковых значений.
Конструктивно мультиметры выполнены в пластмассовом корпусе, имеют 5-разрядный жидкокристаллический дисплей, поворотный переключатель режимов работы, входные разъемы. Внешний вид мультиметра представлен на рисунке 1.
На дисплее вместе с цифровым отображением величины входного сигнала имеется и аналоговое — в виде шкалы (гистограммы), а также отображаются установленные в данный момент режимы измерений, уровень заряда батареи и другие вспомогательные параметры.
Для питания мультиметров применяются шесть щелочных батарей типа АА. Мультиметры имеют автоматическое выключение питания, а также режим экономии заряда батареи с изменением подсветки дисплея. Конструкция корпуса позволяет пользователю осуществить пломбирование мультиметра.
Модели мультиметров идентичны по управлению и характеристикам, но отличаются друг от друга наличием в модели 289 двух дополнительных режимов: измерение низкого значения сопротивления (50 Ом) и измерение переменного напряжения при низком входном импедансе.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 — Идентификационные данные программного обеспечения мультиметров цифровых Fluke 287/289
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke моделей 287/289 |
Fluke 287/289 Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 — 10.
Таблица 2 — Измерение напряжения постоянного тока
|
Диапазон, В |
Пределы допускаемой основной погрешности |
|
От 0 до 0,05 |
± (0,0005 U + 20 мкВ) |
|
От 0 до 0,5 |
± (0,00025 U + 20 мкВ) |
|
От 0 до 5 |
± (0,00025 U + 200 мкВ) |
|
От 0 до 50 |
± (0,00025 U + 2 мВ) |
|
От 0 до 500 |
± (0,0003 U + 20 мВ) |
|
От 0 до 1000 |
± (0,0003 U + 200 мВ) |
|
От 0 до 1000[1] |
± (0,01 U + 2 В) |
|
U — значение измеряемого напряжения [1] — только для модели 289 в режиме измерения переменного напряжения при низком входном импедансе |
Таблица 3 — Измерение силы постоянного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности |
|
От 0 до 0,5 |
± (0,00075 I + 200 нА) |
|
От 0 до 5 |
± (0,00075 I + 200 нА) |
|
От 0 до 50 |
± (0,0005 I + 10 мкА) |
|
От 0 до 400 |
± (0,0015 I + 20 мкА) |
|
От 0 до 5 А |
± (0,003 I + 1,0 мА) |
|
От 0 до 10 А |
± (0,003 I + 2,0 мА) |
|
I — значение измеряемого тока |
Таблица 4 — Измерение напряжения переменного тока
|
Диапазон, В |
Пределы допускаемой основной погрешности для частот |
||||
|
20 — 45 Гц |
45 Гц — 65 Гц |
65 Гц — 10 кГц |
10 — 20 кГц |
20 — 100 кГц |
|
|
От 2,5 мВ до 50 мВ |
± (0,015 U + 60 мкВ) |
± (0,003 U + 25 мкВ) |
± (0,004 U + 25 мкВ) |
± (0,007 U + 40 мкВ) |
± (0,035 U + 40 мкВ) |
|
От 0,025 до 0,5 |
± (0,015 U + 600 мкВ) |
± (0,003 U + 250 мкВ) |
± (0,004 U + 250 мкВ) |
± (0,007 U + 400 мкВ) |
± (0,035 U + 400 мкВ) |
|
От 0,25 до 5 |
± (0,015 U + 6 мВ) |
± (0,003 U + 2,5 мВ) |
± (0,006 U + 2,5 мВ) |
± (0,0015 U + 4 мВ) |
± (0,035 U + 4 мВ) |
|
От 2,5 до 50 |
± (0,015 U + 60 мВ) |
± (0,003 U + 25 мВ) |
± (0,004 U + 25 мВ) |
± (0,007 U + 40 мВ) |
± (0,035 U + 40 мВ) |
|
От 25 до 500 |
± (0,015 U + 600 мВ) |
± (0,003 U + 250 мВ) |
± (0,004 U + 250 мВ) |
Не нормируется |
|
|
От 50 до 1000 |
± (0,015 U + 6 В) |
± (0,003 U + 2,5 В) |
± (0,004 U + 2,5 В) |
||
|
От 50 до 1000[1] |
± (0,02 U + 8 В) |
± (0,02 U + 4 В) |
± (0,02 U + 4 В) |
U — значение измеряемого напряжения
[1] — только для модели 289 в режиме измерения переменного напряжения при низком входном импедансе
Таблица 5 — Измерение силы переменного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности для частот |
|||
|
20 — 45 Гц |
45 Гц — 1 кГц |
1 — 20 кГц |
20 — 100 кГц |
|
|
От 0 до 0,5 |
± (0,01 I + 200 нА) |
± (0,006 I + 200 нА) |
± (0,006 I + 200 нА) |
± (0,05 I + 400 нА) |
|
От 0 до 5 |
± (0,01 I + 500 нА) |
± (0,006 I + 500 нА) |
± (0,006 I + 1 мкА) |
± (0,05 I + 4 мкА) |
|
От 0 до 50 |
± (0,01 I + 20 мкА) |
± (0,006 I + 20 мкА) |
± (0,006 I + 20 мкА) |
± (0,05 I + 40 мкА) |
|
От 0 до 400 |
± (0,01 I + 50 мкА) |
± (0,006 I + 50 мкА) |
± (0,015 I + 100 мкА) |
± (0,05 I + 400 мкА) |
|
От 0 до 5 А |
± (0,015 I + 2 мА) |
± (0,008 I + 2 мА) |
± (0,03 I + 4 мА) |
Не нормируется |
|
От 0 до 10 А |
± (0,015 I + 5 мА) |
± (0,008 I + 5 мА) |
± (0,03 I + 10 мА) |
Не нормируется |
|
I — значение измеряемого тока |
Лист 4
Всего листов 6
Таблица 6 — Измерение электрического сопротивления постоянному току________
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0 до 50 Ом |
± (0,0015 R + 20 мОм) |
|
От 0 до 500 Ом |
± (0,0005 R + 100 мОм) |
|
От 0 до 5 кОм |
± (0,0005 R + 200 мОм) |
|
От 0 до 50 кОм |
± (0,0005 R + 2 Ом) |
|
От 0 до 500 кОм |
± (0,0005 R + 20 Ом) |
|
От 0 до 5 МОм |
± (0,0015 R + 400 Ом) |
|
От 0 до 30 МОм |
± (0,015 R + 4 кОм) |
|
От 0 до 50 МОм |
±(0,015 R + 40 кОм) |
|
От 0 до 100 МОм |
± (0,03 R + 200 кОм) |
|
От 0 до 500 МОм |
± (0,08 R + 200 кОм) |
|
R — значение измеряемого сопротивления |
Таблица 7 — Измерение частоты
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0,5 Гц до 99,999 Гц |
± (0,0002 F + 5 мГц) |
|
От 0,5 Гц до 999,99 Гц |
± (0,00005 F + 50 мГц) |
|
От 0,5 Гц до 9,9999 кГц |
± (0,00005 F + 0,5 Гц) |
|
От 0,5 Гц до 99,999 кГц |
± (0,00005 F + 5 Гц) |
|
От 0,5 Гц до 999,99 кГц |
± (0,00005 F + 50 Гц) |
|
Погрешность указана при длительности импульса более 0,5 мкс F — значение измеряемой частоты |
Таблица 8 — Измерение электрической емкости
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0 до 1 нФ |
± (0,01 C + 5 пФ) |
|
От 0 до 10 нФ |
± (0,01 C + 50 пФ) |
|
От 0 до 100 нФ |
± (0,01 C + 500 пФ) |
|
От 0 до 1 мкФ |
± (0,01 C + 5 нФ) |
|
От 0 до 10 мкФ |
± (0,01 C + 50 нФ) |
|
От 0 до 100 мкФ |
± (0,01 C + 500 нФ) |
|
От 0 до 1000 мкФ |
± (0,01 C + 5 мкФ) |
|
От 0 до 10 мФ |
± (0,01 C + 50 мкФ) |
|
От 0 до 100 мФ |
± (0,02 C + 200 мкФ) |
|
C — значение измеряемой емкости |
Таблица 9 — Измерение температуры с помощью термопары типа K
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности, без учета погрешности термопары |
|
От -200 ОС до +1350 ОС |
0,1 ос |
± (0,001 T + 1 ОС) |
|
T — значение измеряемой температуры в градусах Цельсия |
Таблица 10 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, ос |
от — 20 до + 55 |
|
В пределах рабочего диапазона для температур менее + 18 ос и более + 28 ос температурный коэффициент составляет: 0,05 х (указанная погрешность) / ОС |
|
Относительная влажность, % |
от 0 до 90 при температуре от 0 °С до 37 °С, от 0 до 65 при температуре от 37 °С до 45 °С от 0 до 45 при температуре от 45 °С до 55 °С |
|
Габаритные размеры (высота х ширина х длина), мм |
222 х 102 х 60 |
|
Масса (не более), г |
871 |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на лицевую панель в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
мультиметр — 1шт.;
измерительные провода — 1 компл.;
руководство пользователя — 1шт.;
методика поверки — 1 экз.
Поверка
Поверка проводится в соответствии с документом МП 56476-14 «Мультиметры цифровые Fluke 287/289 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Средства поверки: калибратор универсальный Fluke 5520. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018)^U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 — 0,002)^U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005)^1. Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003)^1. Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5-10’6)-F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003)^R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (AC): ± (0,0025 — 0,011)^C. Имитация сигнала термопары типа К: от минус 200 до 1372 °С; (AT): ± (0,16 — 0,4) °C.
Сведения о методах измерений
Мультиметры цифровые Fluke 287/289. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Мультиметры цифровые Fluke 287/289 (далее — мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, а также температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 56476-14 |
| Наименование | Мультиметры цифровые |
| Модель | Fluke 287/289 |
| Год регистрации | 2014 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 12.02.2019 |
| Тип сертификата (C — серия/E — партия) | C |
| Дата протокола | Приказ 106 п. 49 от 12.02.2014 |
Фирма «Fluke Corporation», США
США
Поверка
| Методика поверки / информация о поверке | МП 56476-14 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок |
10540 Показать результаты |
| Найдено поверителей |
200 Показать поверителей |
| Успешных поверок (СИ пригодно) | 10283 (98%) |
| Неуспешных поверок (СИ непригодно) | 257 (2%) |
| Актуальность информации | 24.05.2025 |
Поверители
Онлайн-сервис
метрологических услуг
Онлайн-сервис
метрологических услуг
Скачать
| 56476-14: Описание типа СИ | Скачать | 198 КБ |
Описание типа
Назначение
Описание
Программное обеспечение
Технические характеристики
Знак утверждения типа
Комплектность
Поверка
Сведения о методах измерений
Нормативные документы
Рекомендации к применению
Назначение
Мультиметры цифровые Fluke 287/289 (далее — мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты напряжения переменного тока, а также температуры.
Описание
Принцип действия мультиметров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
Мультиметры обладают функциями: автоматического и ручного выбора поддиапазонов измерений, прозвона цепи, тестирования диодов, удержания показаний , выполнения измерений в относительных величинах, фиксации минимальных, максимальных и пиковых значений.
Конструктивно мультиметры выполнены в пластмассовом корпусе, имеют 5-разрядный жидкокристаллический дисплей, поворотный переключатель режимов работы, входные разъемы. Внешний вид мультиметра представлен на рисунке 1.
Рисунок 1 — Внешний вид мультиметра цифрового Fluke 287/289. Стрелкой показано место нанесения знака утверждения типа.
На дисплее вместе с цифровым отображением величины входного сигнала имеется и аналоговое — в виде шкалы (гистограммы), а также отображаются установленные в данный момент режимы измерений, уровень заряда батареи и другие вспомогательные параметры.
Для питания мультиметров применяются шесть щелочных батарей типа АА. Мультиметры имеют автоматическое выключение питания, а также режим экономии заряда батареи с изменением подсветки дисплея. Конструкция корпуса позволяет пользователю осуществить пломбирование мультиметра.
Модели мультиметров идентичны по управлению и характеристикам, но отличаются друг от друга наличием в модели 289 двух дополнительных режимов: измерение низкого значения сопротивления (50 Ом) и измерение переменного напряжения при низком входном импедансе.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 — Идентификационные данные программного обеспечения мультиметров цифровых Fluke 287/289
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke моделей 287/289 |
Fluke 287/289 Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 — 10.
Таблица 2 — Измерение напряжения постоянного тока
|
Диапазон, В |
Пределы допускаемой основной погрешности |
|
От 0 до 0,05 |
± (0,0005 U + 20 мкВ) |
|
От 0 до 0,5 |
± (0,00025 U + 20 мкВ) |
|
От 0 до 5 |
± (0,00025 U + 200 мкВ) |
|
От 0 до 50 |
± (0,00025 U + 2 мВ) |
|
От 0 до 500 |
± (0,0003 U + 20 мВ) |
|
От 0 до 1000 |
± (0,0003 U + 200 мВ) |
|
От 0 до 1000[1] |
± (0,01 U + 2 В) |
|
U — значение измеряемого напряжения [1] — только для модели 289 в режиме измерения переменного напряжения при низком входном импедансе |
Таблица 3 — Измерение силы постоянного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности |
|
От 0 до 0,5 |
± (0,00075 I + 200 нА) |
|
От 0 до 5 |
± (0,00075 I + 200 нА) |
|
От 0 до 50 |
± (0,0005 I + 10 мкА) |
|
От 0 до 400 |
± (0,0015 I + 20 мкА) |
|
От 0 до 5 А |
± (0,003 I + 1,0 мА) |
|
От 0 до 10 А |
± (0,003 I + 2,0 мА) |
|
I — значение измеряемого тока |
Таблица 4 — Измерение напряжения переменного тока
|
Диапазон, В |
Пределы допускаемой основной погрешности для частот |
||||
|
20 — 45 Гц |
45 Гц — 65 Гц |
65 Гц — 10 кГц |
10 — 20 кГц |
20 — 100 кГц |
|
|
От 2,5 мВ до 50 мВ |
± (0,015 U + 60 мкВ) |
± (0,003 U + 25 мкВ) |
± (0,004 U + 25 мкВ) |
± (0,007 U + 40 мкВ) |
± (0,035 U + 40 мкВ) |
|
От 0,025 до 0,5 |
± (0,015 U + 600 мкВ) |
± (0,003 U + 250 мкВ) |
± (0,004 U + 250 мкВ) |
± (0,007 U + 400 мкВ) |
± (0,035 U + 400 мкВ) |
|
От 0,25 до 5 |
± (0,015 U + 6 мВ) |
± (0,003 U + 2,5 мВ) |
± (0,006 U + 2,5 мВ) |
± (0,0015 U + 4 мВ) |
± (0,035 U + 4 мВ) |
|
От 2,5 до 50 |
± (0,015 U + 60 мВ) |
± (0,003 U + 25 мВ) |
± (0,004 U + 25 мВ) |
± (0,007 U + 40 мВ) |
± (0,035 U + 40 мВ) |
|
От 25 до 500 |
± (0,015 U + 600 мВ) |
± (0,003 U + 250 мВ) |
± (0,004 U + 250 мВ) |
Не нормируется |
|
|
От 50 до 1000 |
± (0,015 U + 6 В) |
± (0,003 U + 2,5 В) |
± (0,004 U + 2,5 В) |
||
|
От 50 до 1000[1] |
± (0,02 U + 8 В) |
± (0,02 U + 4 В) |
± (0,02 U + 4 В) |
U — значение измеряемого напряжения
[1] — только для модели 289 в режиме измерения переменного напряжения при низком входном импедансе
Таблица 5 — Измерение силы переменного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности для частот |
|||
|
20 — 45 Гц |
45 Гц — 1 кГц |
1 — 20 кГц |
20 — 100 кГц |
|
|
От 0 до 0,5 |
± (0,01 I + 200 нА) |
± (0,006 I + 200 нА) |
± (0,006 I + 200 нА) |
± (0,05 I + 400 нА) |
|
От 0 до 5 |
± (0,01 I + 500 нА) |
± (0,006 I + 500 нА) |
± (0,006 I + 1 мкА) |
± (0,05 I + 4 мкА) |
|
От 0 до 50 |
± (0,01 I + 20 мкА) |
± (0,006 I + 20 мкА) |
± (0,006 I + 20 мкА) |
± (0,05 I + 40 мкА) |
|
От 0 до 400 |
± (0,01 I + 50 мкА) |
± (0,006 I + 50 мкА) |
± (0,015 I + 100 мкА) |
± (0,05 I + 400 мкА) |
|
От 0 до 5 А |
± (0,015 I + 2 мА) |
± (0,008 I + 2 мА) |
± (0,03 I + 4 мА) |
Не нормируется |
|
От 0 до 10 А |
± (0,015 I + 5 мА) |
± (0,008 I + 5 мА) |
± (0,03 I + 10 мА) |
Не нормируется |
|
I — значение измеряемого тока |
Лист 4
Всего листов 6
Таблица 6 — Измерение электрического сопротивления постоянному току________
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0 до 50 Ом |
± (0,0015 R + 20 мОм) |
|
От 0 до 500 Ом |
± (0,0005 R + 100 мОм) |
|
От 0 до 5 кОм |
± (0,0005 R + 200 мОм) |
|
От 0 до 50 кОм |
± (0,0005 R + 2 Ом) |
|
От 0 до 500 кОм |
± (0,0005 R + 20 Ом) |
|
От 0 до 5 МОм |
± (0,0015 R + 400 Ом) |
|
От 0 до 30 МОм |
± (0,015 R + 4 кОм) |
|
От 0 до 50 МОм |
±(0,015 R + 40 кОм) |
|
От 0 до 100 МОм |
± (0,03 R + 200 кОм) |
|
От 0 до 500 МОм |
± (0,08 R + 200 кОм) |
|
R — значение измеряемого сопротивления |
Таблица 7 — Измерение частоты
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0,5 Гц до 99,999 Гц |
± (0,0002 F + 5 мГц) |
|
От 0,5 Гц до 999,99 Гц |
± (0,00005 F + 50 мГц) |
|
От 0,5 Гц до 9,9999 кГц |
± (0,00005 F + 0,5 Гц) |
|
От 0,5 Гц до 99,999 кГц |
± (0,00005 F + 5 Гц) |
|
От 0,5 Гц до 999,99 кГц |
± (0,00005 F + 50 Гц) |
|
Погрешность указана при длительности импульса более 0,5 мкс F — значение измеряемой частоты |
Таблица 8 — Измерение электрической емкости
|
Диапазон |
Пределы допускаемой основной погрешности |
|
От 0 до 1 нФ |
± (0,01 C + 5 пФ) |
|
От 0 до 10 нФ |
± (0,01 C + 50 пФ) |
|
От 0 до 100 нФ |
± (0,01 C + 500 пФ) |
|
От 0 до 1 мкФ |
± (0,01 C + 5 нФ) |
|
От 0 до 10 мкФ |
± (0,01 C + 50 нФ) |
|
От 0 до 100 мкФ |
± (0,01 C + 500 нФ) |
|
От 0 до 1000 мкФ |
± (0,01 C + 5 мкФ) |
|
От 0 до 10 мФ |
± (0,01 C + 50 мкФ) |
|
От 0 до 100 мФ |
± (0,02 C + 200 мкФ) |
|
C — значение измеряемой емкости |
Таблица 9 — Измерение температуры с помощью термопары типа K
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности, без учета погрешности термопары |
|
От -200 ОС до +1350 ОС |
0,1 ос |
± (0,001 T + 1 ОС) |
|
T — значение измеряемой температуры в градусах Цельсия |
Таблица 10 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, ос |
от — 20 до + 55 |
|
В пределах рабочего диапазона для температур менее + 18 ос и более + 28 ос температурный коэффициент составляет: 0,05 х (указанная погрешность) / ОС |
|
Относительная влажность, % |
от 0 до 90 при температуре от 0 °С до 37 °С, от 0 до 65 при температуре от 37 °С до 45 °С от 0 до 45 при температуре от 45 °С до 55 °С |
|
Габаритные размеры (высота х ширина х длина), мм |
222 х 102 х 60 |
|
Масса (не более), г |
871 |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на лицевую панель в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
мультиметр — 1шт.;
измерительные провода — 1 компл.;
руководство пользователя — 1шт.;
методика поверки — 1 экз.
Поверка
Поверка проводится в соответствии с документом МП 56476-14 «Мультиметры цифровые Fluke 287/289 фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Средства поверки: калибратор универсальный Fluke 5520. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 — 0,000018)^U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 — 0,002)^U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005)^1. Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003)^1. Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5-10’6)-F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003)^R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (AC): ± (0,0025 — 0,011)^C. Имитация сигнала термопары типа К: от минус 200 до 1372 °С; (AT): ± (0,16 — 0,4) °C.
Сведения о методах измерений
Мультиметры цифровые Fluke 287/289. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Мультиметр Fluke 289 оснащен функцией TrendCapture, которая позволяет увеличивать изображение в 5 раз для более детального просмотра или анализа. Прибор измеряет постоянное или переменное напряжение и ток, температуру, определяет сопротивление, емкость и частоту. Для комфортного измерения предусмотрен фильтр низких частот, режим LoZ и 50Ω.
Ключевые особенности:
- Несколько показаний на дисплее.
- Звуковое оповещение при проверке цепи.
- Значения макс/мин/сред.
- Функция HOLD.
- Память – 10000 показаний.
- Фильтр низких частот.
- Режим LoZ.
- Функция 50Ω.
- Возможность подключения клемм.
- Выдерживает падение с высоты 1 м.
- Автоотключение.
- Подсветка экрана.
Возможности работы Fluke 289
Дисплей отображает сразу несколько показаний, что сокращает время проведения замеров.
При проверке целостности цепи прибор издает звуковой оповещающий сигнал.
На экран можно вывести минимальные, максимальные или усредненные значения. Полученные данные можно зафиксировать на дисплее при помощи функции HOLD.
Память мультиметра рассчитана на 10000 показаний. При этом в режиме регистрации прибор способен работать в течении 200 ч, что достаточно для проведения мониторинга.
Диапазон измеряемых значений в Fluke 289 можно установить как вручную, так и автоматически. Для этого потребуется нажать кнопку RANGE на корпусе.
Ток можно измерять в до 400 мА или до 10 А при использовании соответствующих клемм, которые приобретаются отдельно.
Для качественного результата измерения переменного напряжения предусмотрен фильтр низких частот. Это позволяет блокировать нежелательные частоты выше 1 Кгц.
Режим LoZ позволяет замерять напряжение в схемах с низким входным импедансом.
Функция 50Ω используется для определения малых значений сопротивления.
Комфортная эксплуатация
Прочный корпус позволяет сохранить работоспособность прибора при падении с высоты 1 м.
На дисплее есть индикатор заряда батареи для контроля оставшейся емкости. Спустя 15 мин простоя происходит автоматическое отключение мультиметра. Это позволяет экономить заряд батареи.
Для более четкого отображения цифр при ярком освещении используется подсветка экрана.
